1 TUOTELUETTELO. Helsinki 0117

Transkriptio

1 1 TUOTELUETTELO Helsinki 0117

2 Sisällysluettelo TIETOJA MEISTÄ Akselipukit Hydrauliset hallinostimet , 12 Hydraulinen trukkinostin Hydraulisten hallinostimien lisävarusteet Kannettava hallinostin Kevenninnostimet Kevenninnostimien lisävarusteet Kokoontaittuvat puominostimet Kuilun mittauslomake Kuilunostimet Lentokonetunkit Lisävarusteet ja puristimet Lisävarusteet-Raskaan kaluston kevenninnostimet Lisävarusteet-Raskaan kaluston nostimet Lisävarusteet-upotettavat nostimet Nostimet tietolomake Paineilmahydrauliset hallinostimet Paineilmahydraulisten hallinostimien lisävarusteet Pullonostimet Puristimet Pyöränostimet Pyöränostin lentokoneille Raskaan kaluston kevenninnostimet Raskaan kaluston nostimet Raskaan kaluston puominostimet Upotettavat nostimet Vaihteistonostimet Vaihteistonostimien lisävarusteet Historia AC Hydraulic A/S on perheomisteinen yhtiö, joka sijaitsee ViborgissaTanskassa. Yhtiön perusti vuonna 1958 seppä Anker Christensen (AC). Pian paja ja korjaamoliikkeensä avaamisen jälkeen Anker Christensen kiinnostui korkealaatuisten rekkaja korjaamonostureiden suunnittelusta. Hänen alkuperäisestä konseptistaan muodostui tuotannon perusta, ja AC-nosturi tuli nopeasti tunnetuksi koko Tanskassa korkeasta laadustaan. Laajan nostolaitevalikoiman kehitys käynnistyi pian ja laajennetun tuotevalikoiman ansiosta yhtiö oli valmis siirtymään tuotteiden vientiin. Tänä päivänä AC Hydraulic A/S on keskikokoinen, taloudellisesti vakaa yhtiö, jonka tuotannosta yli 80 % menee vientiin. Nyt yhtiötä hallinnoi 3. sukupolvi, sen ainoat omistajat Søren ja Claus Anker Christensen. Tuotanto Tuotteee on VALMISTETTU TANS- KASSA modernissa korkean teknologian tuotantolaitoksessa pääasiassa roboteilla, laserleikkauskoneilla ja huippumoderneilla CNC-koneilla. AC Hydraulic A/S:llä on 130 kokenutta ja hyvin koulutettua työntekijää, joiden kunnia-asiana on valmistaa markkinoiden parhaat ja innovatiivisiat tuotteet. Kehitäe, valmistae ja markkinoie tuotteitae modernissa m 2 tuotantolaitoksessa ja investoie säännöllisesti uusiin koneisiin ja tuotantomenetelmiin. Tuotekehitys Kehityksen kärjessä pysymiseksi AC:n tuotekehittäjät pyrkivät parantamaan nykyistä tuotevalikoimaa sekä kehittämään uusia, markkinoiden vaatimukset ja tarpeet täyttäviä tuotteita. Siksi olee pystyneet rakentamaan vahvan markkina-aseman ja saavuttamaan korkean tason asiakastyytyväisyyden. AC on kehitetty onnistuneesti brändiksi, joka on tunnettu korkeasta laadustaan ja innovatiivisista ratkaisuistaan. 2

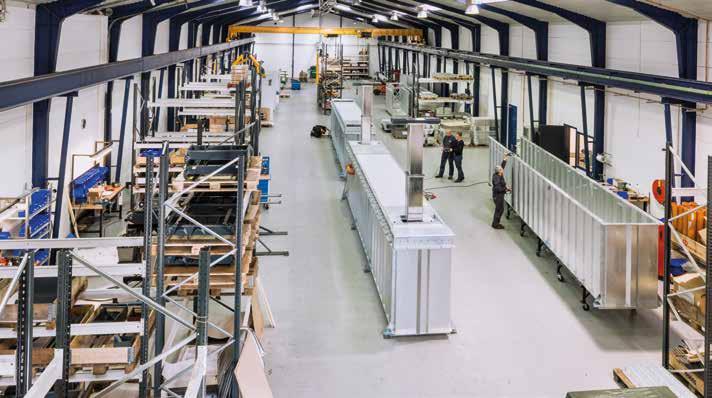

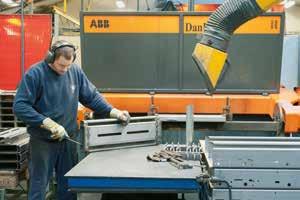

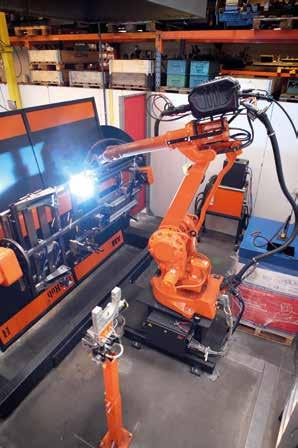

3 Laatu Markkinat Visio Meille on kunnia-asia toimittaa ainakorkeinta mahdollista laatua. Tasaisen korkean laadun varmistamiseksi jokainen tuote testataan ennen lähetystä. Tämä ja monet muut seikat ilmenevät standardin ISO 9001:2000 mukaan sertifioidusta laadunvarmistusjärjestelmästäe. AC Hydraulic A/S on markkinajohtaja useiilla tuotealueillaan. Tuotevalikoimaae viedään maailmanlaajuisesti yli 50 maahan. Jakeluverkostoe koostuu valikoiduista jälleenmyyjistä ja kumppaneista, jotka kaikki ovat erittäin omistautuneita ja huipputason aattilaisia. Useiista korjaamoista kaikkialta Euroopasta löytyy AC-tuote. Tämä on takuusi perusteellisesti testatusta laatutuotteesta, johon voit luottaa. Yleisenä visionae on olla yksi Euroopan parhaista ja arvostetuiista hydrauliikkayhtiöistä omalla erikoisalallae. Ei vähempää. Pyrie jatkuvasti parantamaan arvojee alkuperäisiä konsepteja: LAADUN, TURVALLISUU- DEN SUUNNITTELUUN INNOVAATIOTA JA SAAVUTETTAVUUTTA Se on jatkuvaa pyrkimystä täydellisyyteen eekä ehkä koskaan saavuta 100 % kaikkia tavoitettae... mutta me yritäe! 3

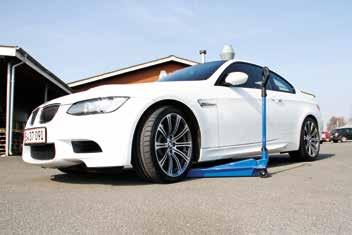

4 HYDRAULISET HALLINOSTIMET DK20Q Tuotekoodi: 270-C1-DK20Q Kapasiteetti: 2,0 t Max. korkeus: 495 Donkraft Nostin henkilö- til løft ja af pakettiautoille. person- og varebiler Erittäin matala minimikorkeus vain 80. Meget lav min. højde på kun 80 Korkealuokkaisesta teräksestä valettu Bred leveä og ja vankka robust runko. rae fremstillet i højstyrkestål Nøjagtig DK20Q on og varustettu sikker kontrol nopealla ved nostopolkimella helppoa nostokohdan lähestymistä sænkning Håndbetjent varten. dødmandsudløser giver optimal sikkerhed ved sænkning Indbygget Tarkka ja turvallinen sikkerhedsventil ohjaus kuormaa sikrer mod overbelastning laskettaessa. Støjsvage Käsikäyttöinen hjul kuolleen med polyurethan miehen kytkin guibane takaa optimaalisen skåner værkstedsgulvet turvallisuuden laskettaessa. håndtag sikrer et godt og Ergonomisk fast greb Sisäänrakennettu ylikuormitusventtiili. DK20Q er med quick-lift pedal til nem og Polyuretaanikeskiöiset hurtigt løft til løftepunktet, äänettömät pyörät, joissa O-rengas tarjoaa maksimaalisen pintasuojauksen. Ergonomisesti muotoiltu kahva varmistaa turvallisen käytön. DK13HLQ Tuotekoodi: 270-C1-DK13HLQ Korkealle nostava tunkki, joka ulottuu syvälle auton alle. Täydellinen matalille autoille. Erittäin matala minimikorkeus vain 80. Korkealuokkaisesta teräksestä valettu leveä ja vankka runko. Varustettu nopealla nostopolkimella helppoa nostokohdan lähestymistä varten. Tarkka ja turvallinen ohjaus kuormaa laskettaessa. Käsikäyttöinen kuolleen miehen kytkin takaa optimaalisen turvallisuuden laskettaessa. Sisäänrakennettu ylikuormitusventtiili Kapasiteetti: 1,3 t Max. korkeus: 735 Polyuretaanikeskiöiset, äänettömät pyörät, joissa O-rengas tarjoaa maksimaalisen pintasuojauksen. Ergonomisesti muotoiltu kahva varmistaa turvallisen käytön. Kapacitet 2,0 t 2,0 t 1,3 t DK20 DK20Q DK13HLQ Min. højde Max. Kapasiteetti højde 495 2,0 t 495 2,0 t 735 1,3 t Længde, Min. korkeus rae Længde, Max. korkeus håndtag Raehøjde Rungon pituus Bredde Varren pituus Vægt Rungon korkeus kg kg kg Leveys / / / Paino 31 kg 31 kg 39 kg 4

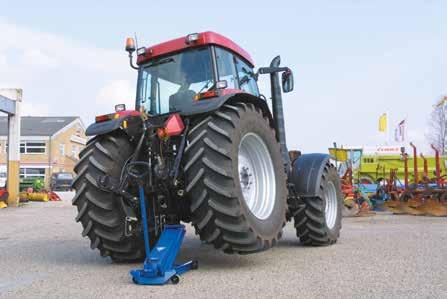

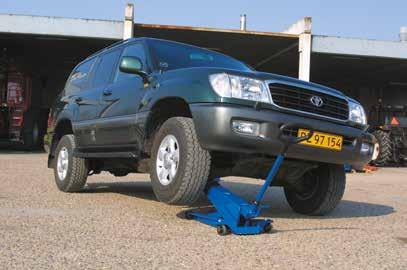

5 HYDRAULISET HALLINOSTIMET DK20HLQ Tuotekoodi: 270-C1-DK20HLQ Kapasiteetti: 2,0 t Max. korkeus: 795 Korkealle nostava nostin on Højtløftende omiaan SUV:ien donkraft ja pakettiautojen velegnet til kanssa SUV ere og varevogne Meget Erittäin lav matala min. minimikorkeus højde på kun vain Bred Korkealuokkaisesta og robust rae teräksestä fremstillet valettu i højstyrkestål leveä ja vankka runko. Quick-lift pedal til nem og hurtigt løft til Varustettu løftepunktet nopealla nostopolkimella helppoa nostokohdan lähestymistä varten. Nøjagtig og sikker kontrol ved sænkning Håndbetjent Tarkka ja turvallinen dødmandsudløser ohjaus kuormaa giver optimal laskettaessa. sikkerhed ved sænkning Indbygget Käsikäyttöinen sikkerhedsventil kuolleen miehen sikrer kytkin mod overbelastning takaa optimaalisen turvallisuuden laskettaessa. hjul med polyurethan gum- Støjsvage mibane skåner værkstedsgulvet Sisäänrakennettu ylikuormitusventtiili. Ergonomisk håndtag sikrer et godt og fast Polyuretaanikeskiöiset greb, äänettömät pyörät, joissa O-rengas tarjoaa maksimaalisen pintasuojauksen. Ergonomisesti muotoiltu kahva varmistaa turvallisen käytön. DK50HLQ Tuotekoodi: 270-C1-DK50HLQ Kapasiteetti: 5,0 t Max. korkeus: 975 Korkealle nostava tunkki kuorma-autojen, rekkojen ja maatalouskoneiden nostamiseen. Erittäin matala minimikorkeus vain 140. Voidaan varustaa ilmarenkailla siirtelyn helpottamiseksi (lisävaruste). Korkealuokkaisesta teräksestä valettu leveä ja vankka runko. Varustettu nopealla nostopolkimella helppoa nostokohdan lähestymistä varten. Tarkka ja turvallinen ohjaus kuormaa laskettaessa. Käsikäyttöinen kuolleen miehen kytkin takaa optimaalisen turvallisuuden laskettaessa. Sisäänrakennettu ylikuormitusventtiili. Ergonomisesti muotoiltu kahva varmistaa turvallisen käytön. DK20HLQ DK50HLQ Kapasiteetti 2,0 t 5,0 t Min. korkeus Max. korkeus / / / / 265 Rungon pituus / 1290 Varren pituus Rungon korkeus Leveys / 525 Paino 49 kg 170 kg 5

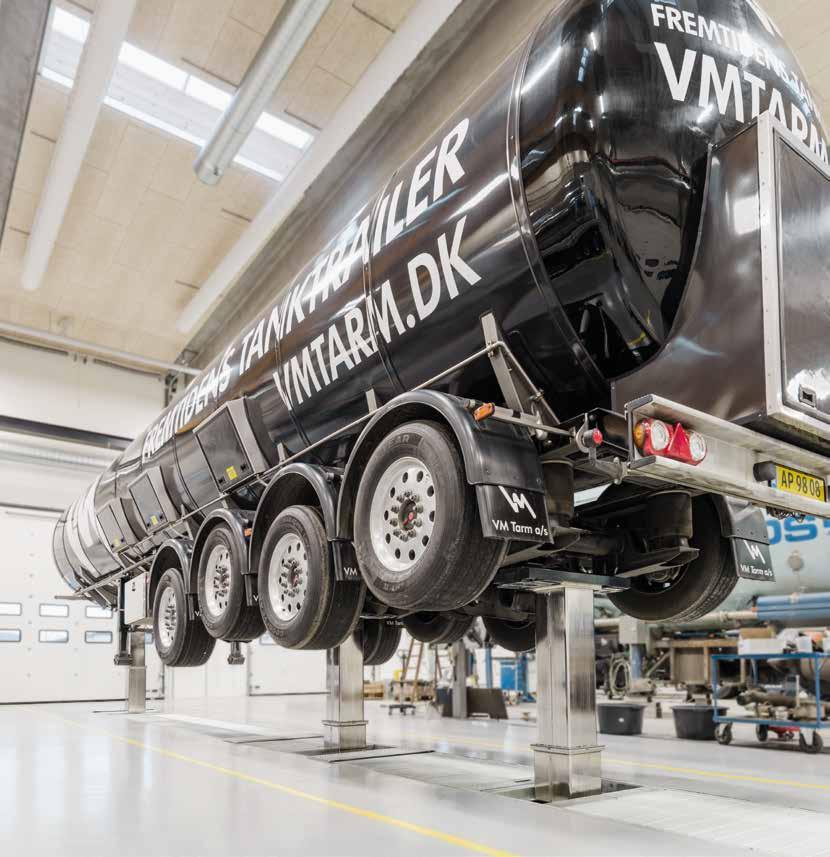

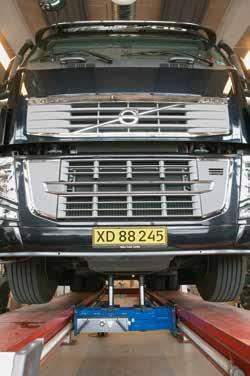

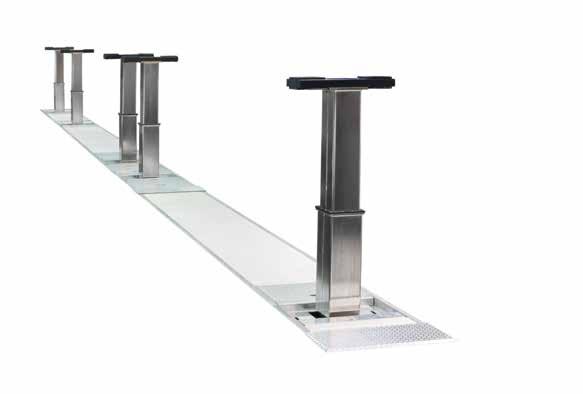

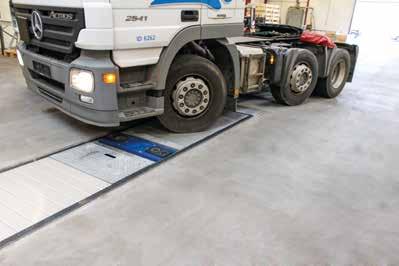

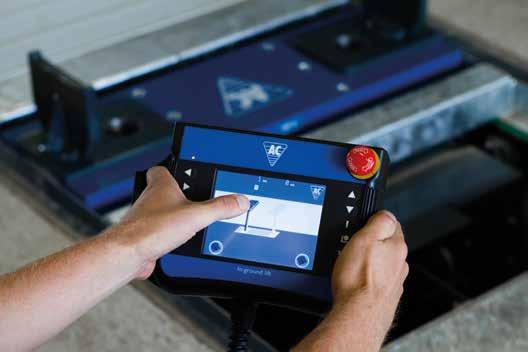

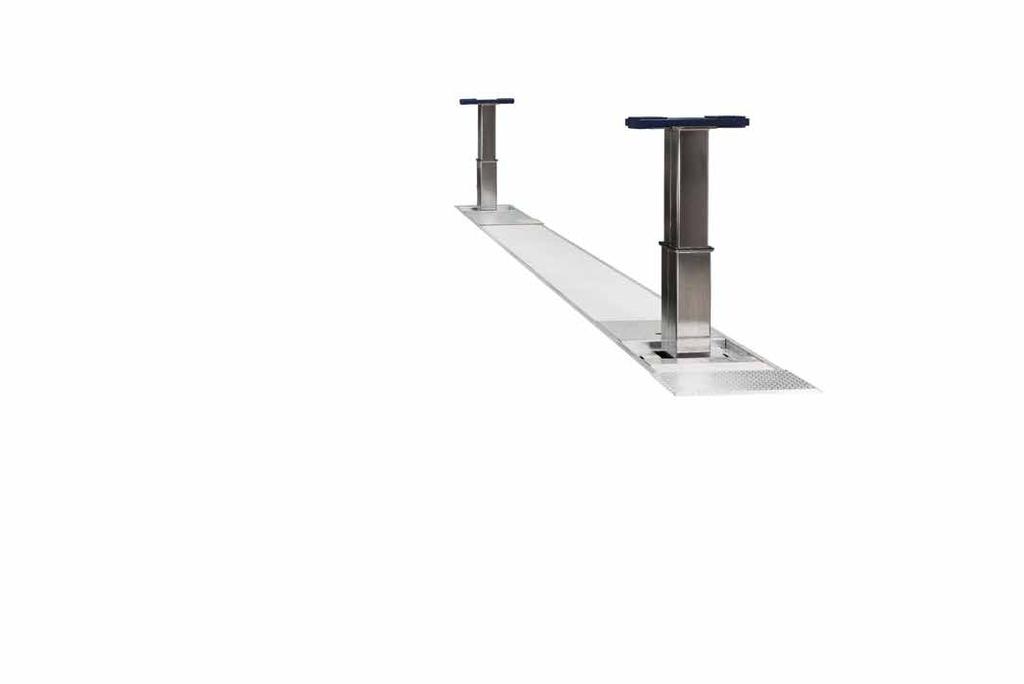

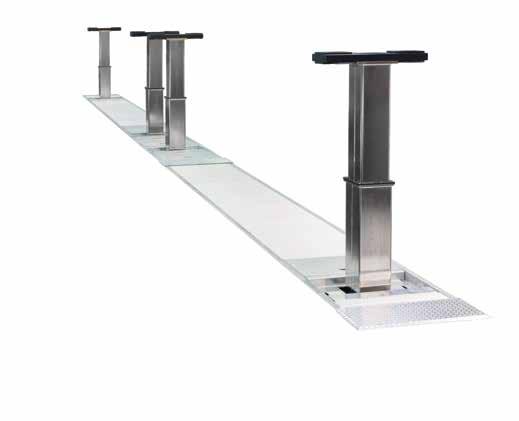

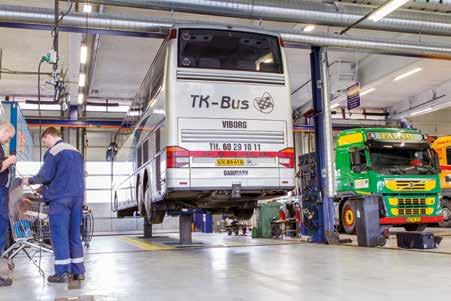

6 UPOTETTAVAT NOSTIMET UL2 Kapasiteetti: 30 t Nostosylinterit: 2 Korjaamojen uusi ja innovatiivinen 2-sylinterinen vakionostin rekoille ja linja-autoille, joissa yksi etuakseli ja jopa kolme taka-akselia Nostin toimitetaan esiasennettuna sinkityssä teräskasetissa. Alustaan valamisen jälkeen tarvitsee kytkeä vain valmiit kaapelit ohjauskaappiin Plug and Play. Nostin on lattiatasossa sopii erityisesti ajoneuvoille, joissa pieni maavara. Vankka ja luistamaton alumiininen rullasuoja kestää jopa 7 tonnin kuorman. Nostimessa on yksi kiinteä ja yksi siirrettävä sylinteri, joiden kuankin kapasiteetti 15 tonnia. Kokonaiskapasiteetti on 30 tonnia. Sylintereitä voidaan käyttää erikseen tai yhtä aikaa. Sylintereitä on tarkka ohjata käyttäjäystävällisellä kosketusnäytöllisellä kaukosäätimellä. Turvatoiminnot on optimoitu kahdella erillisellä hydraulipiirillä kuassakin rungossa, ja ne ovat eurooppalaisen standardin EN1493 mukaisia. Lisätietoja saat tilaamalla meiltä erikoisesitteen. UL Kapasiteetti 30 t Iskunpituus 1900 Sylinterit / siirrettävät 2 / 1 Kasetin pituus 8700 Kasetin leveys 1030 Nostopisteiden etäisyys Nopeus ylös/alas Tehontarve Öljymäärä per sylinteri Paino 80 s 12 kw 25 l 4,6 t

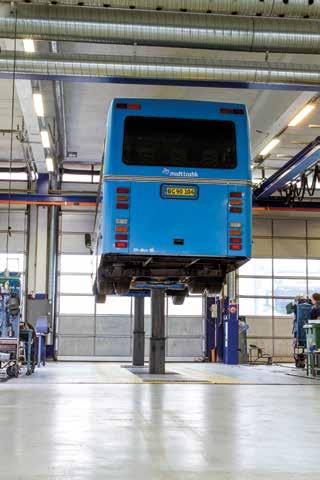

7 UPOTETTAVAT NOSTIMET UL3 Kapasiteetti: 45 t Nostosylinterit: 3 Monipuolinen 3-sylinterinen nostin lähes kaikentyyppisille ajoneuvoille, kuten maantiejunille ja nivelbusseille Nostin toimitetaan esiasennettuna kahdessa sinkityssä teräskasetissa. Alustaan valamisen jälkeen tarvitsee kytkeä vain valmiit kaapelit ohjauskaappiin Plug and Play. Nostin on lattiatasossa sopii erityisesti ajoneuvoille, joissa pieni maavara. Vankka ja luistamaton alumiininen rullasuoja kestää jopa 7 tonnin kuorman. Nostimen keskisylinteri on kiinteä ja kaksi muuta siirrettäviä. Kunkin sylinterin kapasiteetti on 15 tonnia, joten kokonaiskapasiteetiksi tulee 45 tonnia. Sylintereitä voidaan käyttää erikseen tai yhtä aikaa. Sylintereitä on tarkka ohjata käyttäjäystävällisellä kosketusnäytöllisellä kaukosäätimellä. Nostinta voidaan käyttää myös pelkästään kahdella sylinterillä. Turvatoiminnot on optimoitu kahdella erillisellä hydraulipiirillä kuassakin rungossa, ja ne ovat eurooppalaisen standardin EN1493 mukaisia. Lisätietoja saat tilaamalla meiltä erikoisesitteen. UL3 7 Kapasiteetti 45 t Iskunpituus 1900 Sylinterit / siirrettävät 3 / 2 Kasetin pituus Kasetin leveys 1030 Nostopisteiden etäisyys Nopeus ylös/alas 80 s Tehontarve 18 kw Öljymäärä per sylinteri 25 l Paino 7 t

8 UPOTETTAVAT NOSTIMET UL4 Kapasiteetti: 60 t Nostosylinterit: 4 Monipuolinen nostin neljällä nostosylinterillä, jotka pystyvät nostamaan nivelbusseja ja maantiejunia. Nostin toimitetaan kahdella kosketusnäytöllisellä kaukosäätimellä, mikä mahdollistaa nostimen käytön kahtena erillisenä työasemana, joissa kuassakin on kaksi nostosylinteriä, tai yhtenä nostimena, jossa on kaksi, kolme tai neljä aktiivista sylinteriä. Nostimessa on yksi kiinteä ja kolme siirrettävää sylinteriä, joista jokaisen kapasiteetti on 15 tonnia. Kokonaiskapasiteetti on 60 tonnia. Poikkipalkit ja rullasuojat ovat korjaamon lattian tasalla nostimen koko pituudelta poikkipalkkien sijainnista riippumatta. Rullasuoja kestää jopa 7 tonnin kuorman. Turvatoiminnot on optimoitu kahdella erillisellä hydraulipiirillä kuassakin rungossa, ja ne ovat eurooppalaisen standardin EN1493 mukaisia. Tulevaisuudenkestävä ja monipuolinen nostin, joka soveltuu korjaamon kaikkiin nostotehtäviin. Plug & Play toimitetaan asennusvalmiina nostosylinterit galvanoituihin teräskasetteihin asennettuina. Lisätietoja saat tilaamalla meiltä erikoisesitteen. Kapasiteetti Iskunpituus Sylinterit / siirrettävät Kasetin pituus Kasetin leveys Nostopisteiden väli Nopeus ylös / alas Tehontarve Öljymäärä per sylinteri Paino UL4 4 x 15 t / s 24 kw 25 l 9 t

9 UPOTETTAVAT NOSTIMET UL5 Kapasiteetti: 75 t Nostosylinterit: 5 Viidellä nostosylinterillä varustettu huippunostin tarjoaa useita nostoratkaisuja samassa nostimessa ja varmistaa korjaamon kestävän tulevaisuuden. Nostinratkaisu, joka sopii korjaamon kaikkiin nostotehtäviin nyt ja tulevaisuudessa. Nostin toimitetaan kahdella kosketusnäytöllisellä kaukosäätimellä, mikä mahdollistaa nostimen käytön kahtena erillisenä työasemana, joissa kuassakin on kaksi tai kolme nostosylinteriä, tai yhtenä nostimena, jossa on kaksi, kolme, neljä tai viisi aktiivista sylinteriä. Nostimessa on yksi kiinteä ja neljä siirrettävää sylinteriä, joista jokaisen kapasiteetti on 15 tonnia. Kokonaiskapasiteetti on 75 tonnia. Poikkipalkit ja rullasuojat ovat korjaamon lattian tasalla nostimen koko pituudelta poikkipalkkien sijainnista riippumatta. Rullasuoja kestää jopa 7 tonnin kuorman. Turvatoiminnot on optimoitu kahdella erillisellä hydraulipiirillä kuassakin rungossa, ja ne ovat eurooppalaisen standardin EN1493 mukaisia. Plug & Play toimitetaan asennusvalmiina nostosylinterit galvanoituihin teräskasetteihin asennettuina. Lisätietoja saat tilaamalla meiltä erikoisesitteen. Kapasiteetti Iskunpituus Sylinterit / siirrettävät Kasetin pituus Kasetin leveys Nostopisteiden väli Nopeus ylös / alas Tehontarve Öljymäärä per sylinteri Paino UL5 5 x 15 t / s 30 kw 25 l 11 t

10 LISÄVARUSTEET - UPOTETTAVAT NOSTIMET LSU40 Nostosatula Lisää nostokorkeutta 40 (Tilaa 2 kpl poikkipalkkia kohti) Sopii: Kaikki mallit LSU90 Nostosatula Lisää nostokorkeutta 90 (Tilaa 2 kpl poikkipalkkia kohti) Sopii: Kaikki mallit LSU150 Nostosatula Lisää nostokorkeutta 150 (Tilaa 2 kpl poikkipalkkia kohti) Sopii: Kaikki mallit FU100 Jatkokappale Lisää nostokorkeutta 100 (Tilaa 2 kpl poikkipalkkia kohti) Sopii: Kaikki mallit 10

11 LISÄVARUSTEET - UPOTETTAVAT NOSTIMET DSU Nostosatula tasauspyörästölle Mahdollistaa nostamisen tasauspyörästöstä Sopii: Kaikki mallit ASU Säädettävä nostosatula Säädettävä nostosatula 2 nostokorkeudella: 105 ja 244 (Tilaa 2 kpl poikkipalkkia kohti) Sopii: Kaikki mallit WCU Matala ja leveä poikkipalkki säädettävällä alueella Portaaton säätöalue Sopii täysin sileän rakenteensa ansi-osta kaupunkibussien nostamiseen (Tilaa 2 kpl poikkipalkkia kohti) Sopii: Kaikki mallit SU Matala alumiinisatula Suojaa alustaa Sopii erittäin hyvin linja-autojen nostamiseen (tilaa 2 kpl poikkipalkkia kohti) Sopii: Kaikki mallit 11

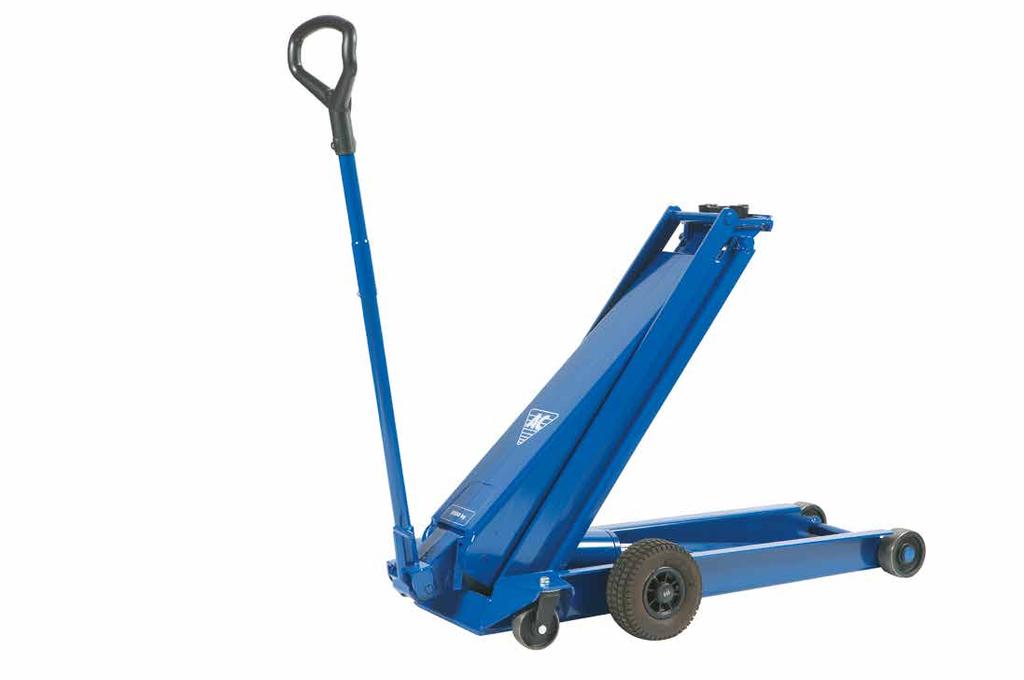

12 HYDRAULISET HALLINOSTIMET DK40Q / DK60Q Tuotekoodi: 270-C1-DK40Q 270-C1-DK60Q Kapasiteetti: 4,0 t / 6,0 t Max. korkeus: 600 Tunkki kuorma-autojen, rekkojen Donkraft ja maatalouskoneiden til lastvogne, nostamiseen. og entreprenørmaskiner landbrugs- Lav Erittäin min. matala højde minimikorkeus på kun 140 vain 140. Mulighed for eftermontering af luftguihjul Voidaan for varustaa lettere ilmarenkailla manøvreringsiirtelyn (Ekstra helpottamiseksi tilbehør) (lisävaruste). Bred Korkealuokkaisesta og robust rae teräksestä fremstillet valettu i højstyrkestål leveä ja vankka runko. Quick-lift pedal til nem og hurtigt løft til Varustettu løftepunktet nopealla nostopolkimella helppoa nostokohdan lähestymistä varten. Nøjagtig og sikker kontrol ved sænkning Håndbetjent Tarkka ja turvallinen dødmandsudløser ohjaus kuormaa giver optimal laskettaessa. sikkerhed ved sænkning Indbygget Käsikäyttöinen sikkerhedsventil kuolleen miehen sikrer kytkin mod overbelastning takaa optimaalisen turvallisuuden laskettaessa. håndtag sikrer et godt og Ergonomisk fast greb Sisäänrakennettu ylikuormitusventtiili. Ergonomisesti muotoiltu kahva varmistaa turvallisen käytön. DK100Q / DK120Q Tuotekoodi: 270-C1-DK100Q 270-C1-DK120Q Kapasiteetti: 10,0 t / 12,0 t Max. korkeus: 600 Tunkki kuorma-autojen, rekkojen ja maatalouskoneiden nostamiseen. Erittäin matala minimikorkeus vain 150. Voidaan varustaa ilmarenkailla siirtelyn helpottamiseksi (lisävaruste). Korkealuokkaisesta teräksestä valettu leveä ja vankka runko. Varustettu nopealla nostopolkimella helppoa nostokohdan lähestymistä varten. Tarkka ja turvallinen ohjaus kuormaa laskettaessa. Käsikäyttöinen kuolleen miehen kytkin takaa optimaalisen turvallisuuden laskettaessa. Sisäänrakennettu ylikuormitusventtiili. Ergonomisesti muotoiltu kahva varmistaa turvallisen käytön. DK40Q DK60Q DK100Q DK120Q Kapacitet 4,0 t 6,0 t 10,0 t 12,0 t Min. højde Kapasiteetti Max. højde 4,0 600 t 6,0 600 t 10,0 585 t 12,0 585 t Min. Længde, korkeus rae Max. Længde, korkeus håndtag Rungon Raehøjde pituus Varren Bredde pituus Rungon Vægt leveys kg kg kg kg Leveys / / / / / / 260 Paino 95 kg 95 kg 118 kg 118 kg 12

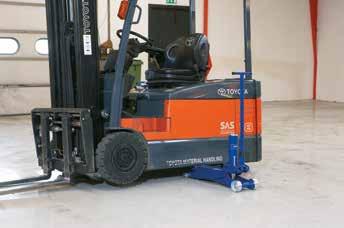

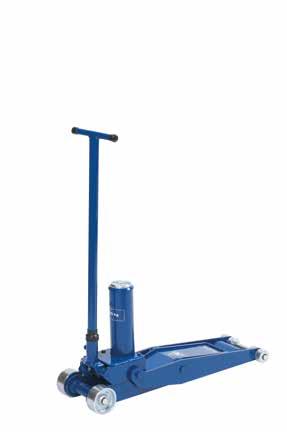

13 HYDRAULINEN TRUKKINOSTIN FJ40 Tuotekoodi: 270-C1-FJ40 Kapasiteetti: 4,0 t / 5,0 t Max. korkeus: 455 / 730 Donkraft Haarukkatrukkinostin til gaffeltrucks - sopii - også myös velegnet maatalouden til landbrug ja teollisuuden og industri käyttöön. Ekstra lav min. højde på kun 55 Kombi-donkraft Erittäin matala minimikorkeus med 2 løftepunkter vain 55. (saks Kaksi 55 nostokorkeutta: - 455, cylinder (sakset , 730 ) sylinteri ) Kapacitet er 4 t på saksen og 5 t på cylinderen Saksien kapasiteetti: 4 tonnia, sylinterin: 5 tonnia Saenfoldelig og derfor også velegnet Taitettava til servicevogne ja siten myös kätevä huoltoautoihin. og robust rae fremstillet i Bred højstyrkestål Leveä ja vankka runko korkealuokkaisesta Nøjagtig teräksestä. og sikker kontrol ved sænkning Indbygget sikkerhedsventil sikrer mod overbelastning Tarkka ja turvallinen ohjaus kuormaa laskettaessa. Sisäänrakennettu ylikuormitusventtiili. FJ40 Kapacitet Kapasiteetti (saks/cylinder) (saksi/sylinteri) 4,0 / 5,0 t Min. højde korkeus (saks/cylinder) (saksi/sylinteri) Max. højde korkeus (saks/cylinder) (saksi/sylinteri) 55 / / t Længde, Rungon pituus rae 810 Længde, Varren pituus håndtag t Raehøjde Rungon korkeus Bredde Leveys Vægt Paino kg

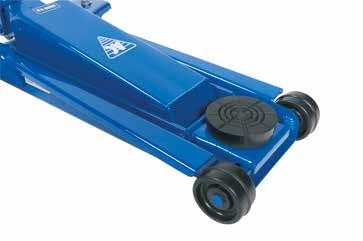

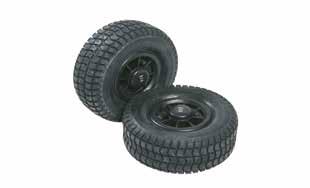

14 HYDRAULISTEN HALLINOSTIMIEN LISÄVARUSTEET GS1 Tuotekoodi: 270-C Nostosatulan kumityyny Suojaa auton runkoa Sopivuus: DK20 DK20Q DK13HLQ DK20HLQ T3 G4 Tuotekoodi: 270-C2-G4 Luftguihjul Korkealaatuiset af ilmakumipyörät høj kvalitet Sikrer Helpottaa let transport nostimien og liikuteltavuutta stor manøvredygtighed epätasaisilla - også pinnoilla. på ujævnt gulv Passer Sopivuus: til: DK40Q DK60Q DK100Q DK120Q DK50HLQ T3 Tuotekoodi: 270-C Nostopalkki Nostaa auton keulan tai perän molempien renkaiden samanaikaista vaihtamista varten. Säädettävissä Kapasiteetti: 1,0 t Sopivuus: DK20 DK20Q DK13HLQ DK20HLQ FDK1 Tuotekoodi: 270-C FDK2 Tuotekoodi: 270-C Forlænger Korotuskappale - FDK1 FDK1 Forlænger 100 korotuskappale til løft af køretøjer autoille, med joissa stor frihøjde korkea maavara (100 ) Passer Sopivuus: til: DK20 / DK20Q DK13HLQ / DK20HLQ Forlænger Korotuskappale - FDK2 FDK2 Forlænger 125 korotuskappale til løft af biler med autoille, stor joissa frihøjde korkea maavara (125 ) Passer Sopivuus: til: DK40Q DK40Q / DK60Q DK60Q DK100Q/DK120Q/DK50HLQ DK100Q/DK120Q/DK50HLQ 14

15 KANNETTAVA PAINEILMAHYDRAULINEN HALLINOSTIN B25-2 Bærbar Erikoiskevyt luftdonkraft paineilmahydraulinen nostin, til servicevogne ideaalinen esim. m.m. - Tuotekoodi: 270-C1-B25-2 ideel huoltoautoihin. Lav min. højde på kun 160 og lav vægt Nostimen på kun patentoitu 28 kgultrakevyt rakenne Handy ilman irtoletkuja design og tai ingen kädensijoja løse mahdollistaa slanger, håndtag nostimen käytön og ventiler huoltoajoneuvoissa tai muissa tilanteissa, jotka edellyttävät Betjeningsvenlig nostimen jatkuvaa siirtämistä. med kørestang, bærehåndtag og manøvreventil integreret i Paino én og ainoastaan sae 25 funktion kg ja korkeus Hårdtforkromet ainoastaan 160. stempelstok sikrer lang levetid Kovakromimännät takaavat pitkän käyttöiän. Indbygget sikkerhedsventil sikrer mod overbelastning Sisäänrakennettu ylikuormitusventtiili. Dødmandsudløser giver optimal sikkerhed Turvallinen ved jousikuormitettu hævning og sænkning käyttöventtiili. Transportsikring/vægophæng til servicevogn og værksted Vakiovarusteena 50 ja 100 jatkokappaleet. (Ekstra tilbehør) Kapasiteetti: 25 / 10 t Max. korkeus: 235 / 320 Inkl. 2 stk. forlængere (50/100 ) B25-2 Kapacitet Kapasiteetti 25 / 10 t Min. højde korkeus 160 Max. højde korkeus Længde, Rungon pituus rae Længde, Varren pituus håndtag Bredde Leveys 235 / Bredde Leveys (pyörien m. hjul kanssa) Forsyningstryk Ilmantarve bar Min. Ilmankulutus luftforbrug 350 l/min Vægt Paino 28 kg 15

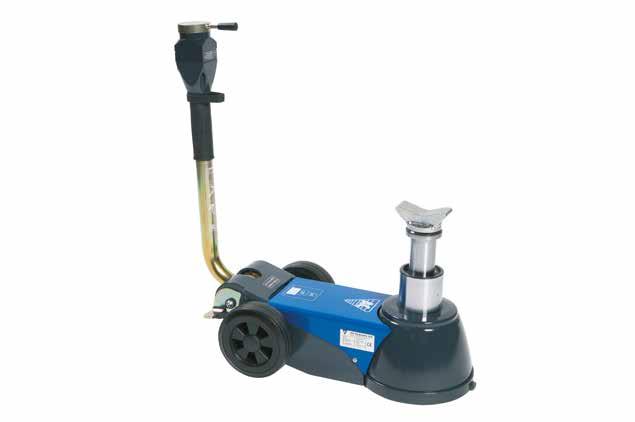

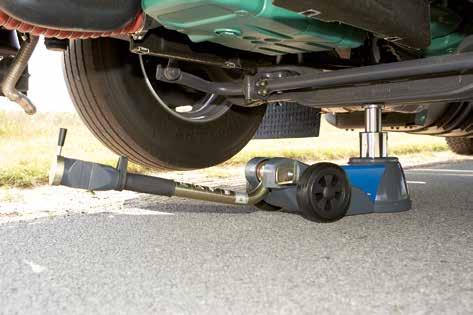

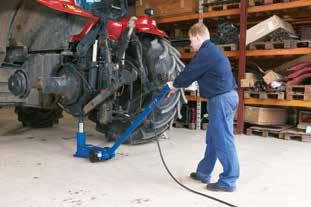

16 PAINEILMAHYDRAULISET HALLINOSTIMET 25-1 Kapasiteetti: 25 t Max. korkeus: H Tuotekoodi: 270-C1-25-1H Kapasiteetti: 25 t Max. korkeus: trins Yksivaiheinen luftdonkraft paineilmahydraulinen tunkki raskaiden og laitoskonei- lastvogne til entreprenørmaskineden ja rekkojen nostoon. Min. højde på 220 Designet Minimikorkeus til hårdt, 220. intensivt og professionelt Suunniteltu brug raskaaseen ja intensiiviseen Hårdtforkromet kaupalliseen käyttöön. stempelstok sikrer lang levetid Indbygget Kovakromattu sikkerhedsventil männänvarsi takaa sikrer pitkän mod overbelastning käyttöiän. Dødmandsudløser Sisäänrakennettu ylikuormitusventtiili. giver optimal sikkerhed ved hævning og sænkning 25-1TH Käsikäyttöinen er med kuolleen teleskophåndtag, miehen kytkin som øger takaa rækkevidden optimaalisen turvallisuuden under køretøjet kuormaa til nostettaessa 2125 ja og laskettaessa. giver en sikker og bekvem betjening Inkl. Turvallinen 2 stk. ja forlængere helppo käyttää. (50/100 ) Varustettu kahdella korotuskappaleella (50/100 ). 1-trins Yksivaiheinen luftdonkraft paineilmahydraulinen tunkki og entreprenørmaski- raskaiden laitos- til landbrugsnerkoneiden trailere ja rekkojen og andre nostoon, køretøjer joiden med nostopiste stor frihøjde on korkealla. Minimikorkeus 360. Min. højde på 360 Stor Suurin max. korkeus højde 610 på, 610 F250 og korotuskappale (valinnainen) F250 (ekstra tarjoaa tilbehør) yhteiskorkeu- er inklusiv forlænger max. deksi højden Hårdtforkromet Suunniteltu raskaaseen stempelstok ja intensiiviseen sikrer kaupalliseen lang levetid käyttöön. Indbygget sikkerhedsventil sikrer mod overbelastning Kovakromattu männänvarsi takaa pitkän käyttöiän. Dødmandsudløser giver optimal sikkerhed Sisäänrakennettu ved hævning ylikuormitusventtiili. og sænkning 25-1HTH Käsikäyttöinen er med kuolleen teleskophåndtag, miehen kytkin som øger takaa rækkevidden optimaalisen turvallisuuden under køretøjet kuormaa til 2170 nostettaessa og ja giver laskettaessa. en sikker og bekvem betjening Inkl. Turvallinen 2 stk. ja forlængere helppo käyttää. (50/100 ) Varustettu kahdella korotuskappaleella (50/100 ) H Kapacitet 25 t 25 t Min. højde Kapasiteetti t t Max. højde Min. korkeus Længde, rae Max. korkeus Længde, håndtag Rungon pituus Bredde Varren pituus Bredde m. hjul Leveys Forsyningstryk Leveys (pyörien kanssa) 9-12 bar bar 310 Min. luftforbrug Ilmantarve 350 l/min 9-12 bar 350 l/min 9-12 bar Vægt Ilmankulutus 62 kg 350 l/min 71 kg 350 l/min / / / / / Paino 62 kg 71 kg

17 PAINEILMAHYDRAULISET HALLINOSTIMET 25-2 Tuotekoodi: 270-C Kapasiteetti: 25 / 10 t Max. korkeus: 275 / Tuotekoodi: 270-C Kapasiteetti: 50 / 25 t Max. korkeus: 340 / 450 All-round Monipuolinen 2-trins kaksivaiheinen luftdonkraft til busser paineilmahydraulinen og lastvogne tunkki linja-autojen ja rekkojen nostoon. Lav min. højde på kun 180 Designet Minimikorkeus til hårdt, 180. intensivt og professionelt Suunniteltu brug raskaaseen ja intensiiviseen Hårdtforkromet kaupalliseen käyttöön. stempelstok sikrer lang levetid Indbygget Kovakromattu sikkerhedsventil männänvarsi takaa sikrer pitkän mod overbelastning käyttöiän. Dødmandsudløser Sisäänrakennettu ylikuormitusventtiili. giver optimal sikkerhed ved hævning og sænkning 25-2TH Käsikäyttöinen er med kuolleen teleskophåndtag, miehen kytkin som øger takaa rækkevidden optimaalisen turvallisuuden under køretøjet kuormaa til nostettaessa 2125 ja og laskettaessa. giver en sikker og bekvem betjening Inkl. Turvallinen 2 stk. ja forlængere helppo käyttää. (50/100 ) Varustettu kahdella korotuskappaleella (50/100 ). 2-trins Monipuolinen luftdonkraft kaksivaiheinen til store busser paineilmahydraulinen og lastvognetunkki linja-autojen ja rekkojen nostoon. Min. højde på 220 Designet Minimikorkeus til hårdt, 220. intensivt og professionelt Suunniteltu brug raskaaseen ja intensiiviseen Hårdtforkromet kaupalliseen käyttöön. stempelstok sikrer lang levetid Indbygget Kovakromattu sikkerhedsventil männänvarsi takaa sikrer pitkän mod overbelastning käyttöiän. Dødmandsudløser Sisäänrakennettu ylikuormitusventtiili. giver optimal sikkerhed ved hævning og sænkning 50-2TH Käsikäyttöinen er med kuolleen teleskophåndtag, miehen kytkin som øger takaa rækkevidden optimaalisen turvallisuuden under køretøjet kuormaa til 2170 nostettaessa og ja giver laskettaessa. en sikker og bekvem betjening Inkl. Turvallinen 2 stk. ja forlængere helppo käyttää. (50/100 ) Varustettu kahdella korotuskappaleella (50/100 ) Kapacitet Kapasiteetti 25 / 10 t 50 / 25 t Min. højde korkeus Max. højde korkeus 275 / / 450 Længde, Rungon pituus rae Længde, Varren pituus håndtag Bredde Leveys Bredde Leveys (pyörien m. hjul kanssa) Forsyningstryk Ilmantarve 9-12 bar 9-12 bar Min. Ilmankulutus luftforbrug 350 l/min 350 l/min Vægt Paino 60 kg 80 kg / / / / / /

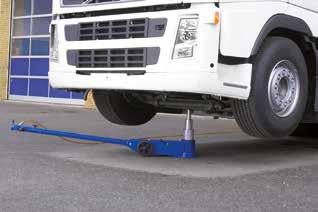

18 PAINEILMAHYDRAULISET HALLINOSTIMET 50-3 Tuotekoodi: 270-C Kapasiteetti: 50 / 25 / 10 t Max. korkeus: 210 / 265 / H Tuotekoodi: 270-C1-50-3H 3-trins Kolmivaiheinen luftdonkraft paineilmahydraulinen tunkki matalien og andre linja-autojen køre- til lavgulvsbussetøjer ja rekkojen med lav nostoon. frihøjde Meget Minimikorkeus lav min. vain højde 150 på kun yhdistettynä 150 og korkeanostokapasiteetiin. samtidig stor løftekapacitet Teleskopcylinder Teleskooppisylinterit giver varmistavat en god erinomaisen trods noston. den lave min. højde løftehøjde Designet til hårdt, intensivt og professionelt Suunniteltu brug raskaaseen ja intensiiviseen kaupalliseen käyttöön. Indbygget sikkerhedsventil sikrer mod overbelastning Sisäänrakennettu ylikuormitusventtiili. Dødmandsudløser giver optimal sikkerhed Käsikäyttöinen ved hævning kuolleen og miehen sænkning kytkin takaa optimaalisen turvallisuuden kuormaa 50-3TH nostettaessa er med ja laskettaessa. teleskophåndtag, som øger rækkevidden under køretøjet til Turvallinen 2165 ja helppo og giver käyttää. en sikker og bekvem betjening Varustettu kahdella korotuskappaleella Inkl. (50/100 2 stk. ). forlængere (50/100 ) Kolmivaiheinen paineilmahydraulinen tunkki korkean nostopisteen ajoneuvoille. Minimikorkeus 220 ja maksimikorkeus 560. Suunniteltu raskaaseen ja intensiiviseen kaupalliseen käyttöön. Kovakromattu männänvarsi takaa pitkän käyttöiän. Sisäänrakennettu ylikuormitusventtiili. Käsikäyttöinen kuolleen miehen kytkin takaa optimaalisen turvallisuuden kuormaa nostettaessa ja laskettaessa. Turvallinen ja helppo käyttää. Kapasiteetti: 50 / 25 / 10 t Max. korkeus: 340 / 450 / H Kapacitet Kapasiteetti 50 / 25 / 10 t 50 / 25 / 10 t Min. højde korkeus Max. højde korkeus 210 / 265 / / 450 / 560 Længde, Rungon pituus rae Længde, Varren pituus håndtag Bredde Leveys Bredde Leveys (pyörien m. hjul kanssa) Forsyningstryk Ilmantarve 9-12 bar 9-12 bar Min. Ilmankulutus luftforbrug 350 l/min 350 l/min Vægt Paino 67 kg 73 kg / / / / /

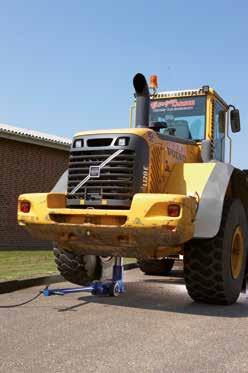

19 PAINEILMAHYDRAULISET HALLINOSTIMET 65-1 Kapasiteetti: 65 t Max. korkeus: 380 Yksivaiheinen paineilmahydraulinen tunkki järeiden til tunge urakointiko- Luftdonkraft entreprenørmaskiner neiden nostoon Min. Minimikorkeus højde på erittäin og ekstrem suurella 65 stor kapacitet tonnin nostokapasiteetilla. på 65 t Designet til hårdt, intensivt og professionelt Suunniteltu brug raskaaseen ja intensiiviseen kaupalliseen käyttöön. Hårdtforkromet stempelstok sikrer Kovakromattu lang levetid männänvarsi takaa pitkän Indbygget käyttöiän. sikkerhedsventil sikrer mod overbelastning Sisäänrakennettu ylikuormitusventtiili. Dødmandsudløser giver optimal sikkerhed Käsikäyttöinen ved hævning kuolleen og miehen sænkning kytkin takaa optimaalisen turvallisuuden kuormaa 65-1TH nostettaessa er med ja laskettaessa. teleskophåndtag, som øger rækkevidden under køretøjet til Turvallinen 2180 ja helppo og giver käyttää. en sikker og bekvem betjening Inkl. Toimitetaan 2 stk. kahdella forlængere korotuskappaleella (100/200 ) (100/200 ) ja paineilmarenkailla varustettuna. standard med Leveres luftguihjul 65-1H Kapasiteetti: 65 t Max. korkeus: 725 Yksivaiheinen paineilmahydraulinen tunkki raskaiden til tunge laitoskonei- køretøjer Luftdonkraft med den ja stor rekkojen frihøjde nostoon, joiden nostopiste on korkealla. Min. højde på 425 Max. Minimikorkeus højde på og inklusiv forlængere Suurin korkeus er max. 725, højden korotuskappalein 1025 Designet jopa 1025 til. hårdt, intensivt og professionelt brug Suunniteltu raskaaseen ja intensiiviseen Hårdtforkromet kaupalliseen käyttöön. stempelstok sikrer lang levetid Indbygget Kovakromattu sikkerhedsventil männänvarsi takaa sikrer pitkän mod overbelastning käyttöiän. Dødmandsudløser Sisäänrakennettu ylikuormitusventtiili. giver optimal sikkerhed ved hævning og sænkning 65-1HTH Käsikäyttöinen er med kuolleen teleskophåndtag, miehen kytkin som takaa øger optimaalisen rækkevidden turvallisuuden under kuormaa køretøjet til nostettaessa 2340 ja og laskettaessa. giver en sikker og bekvem Turvallinen betjening ja helppo käyttää. Inkl. 2 stk. forlængere (100/200 ) Varustettu kahdella korotuskappaleella Leveres (50/100 ). standard med luftguihjul H Kapacitet 65 t 65 t Kapasiteetti Min. højde t t Min. Max. korkeus højde Max. Længde, korkeus rae Rungon Længde, pituus håndtag Varren Bredde pituus Leveys Bredde m. hjul Leveys Forsyningstryk (pyörien kanssa) bar bar Ilmantarve Min. luftforbrug l/min bar l/min bar Ilmankulutus Vægt kg l/min l/min kg Paino 95 kg 138 kg / / / /

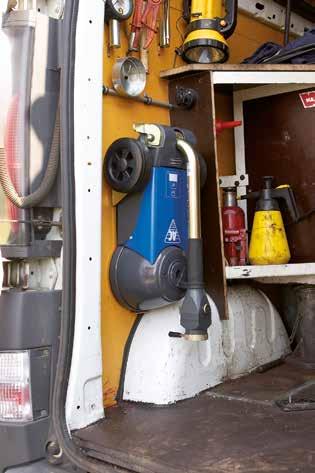

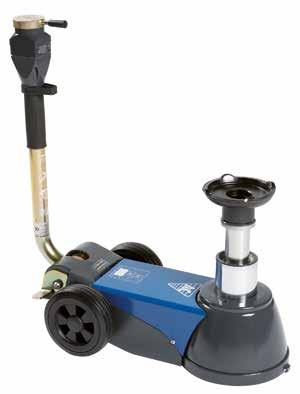

20 PAINEILMAHYDRAULISTEN HALLINOSTIMIEN LISÄVARUSTEET SBB Tuotekoodi: 270-C Kuljetuslukitsin ja seinäteline B25-2 kannettavalle tunkille Turvallinen säilytys huoltoautoissa. Estää vaurioita äkkijarrutusten varalta. Hieno ja käytännöllinen seinäteline korjaamoihin. Sopivuus B25-2 F250 Tuotekoodi: 270-C2-F250 Forlænger Korotuskappale Forøger Lisää maksimikorkeutta max. højden med Må Ei saa ikke käyttää anvendes yhdessä i kombination muiden med korotuskappaleiden andre forlængere kanssa. Passer Sopivuus: til: B25-2 B H 25-1H FW Tuotekoodi: 270-C2-FW Donkraftsadel Nostosatula (halk. 145 ) Ø Helpottaa 145 nostamista pulttien jne. alta. Velegnet til løft under bolte, differentiale m.m. Kapasiteetti: 10 t Sopivuus: Passer B25-2 til: B H 25-1H FW1 Tuotekoodi: 270-C2-FW1 V-sadel Nostosatula V-malli Velegnet Helpottaa til nostamista løft under akselien diverse aksler jne. alta. Kapasiteetti: 10 t Passer Sopivuus: til: B H

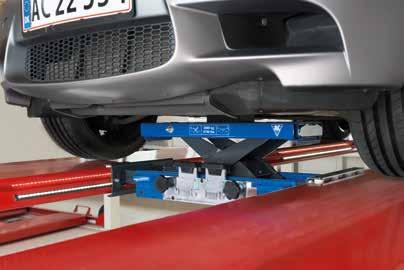

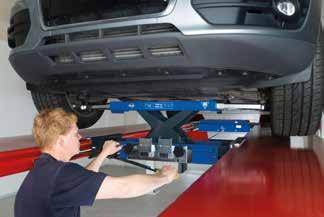

21 KEVENNINNOSTIMET SD20L / SD26L Tuotekoodi: 270-C1-SD20L 270-C1-SD26L Kapasiteetti: 2 / 2,6 t Sylinterin iskunpituus: 250 SD20PHL / SD26PHL Tuotekoodi: 270-C1-SD20PHL 270-C1-SD26PHL Käsikäyttöisellä hydraulipumpulla Håndhydraulisk varustettu kevenninnostin saksedonkraftojen ja til pakettiautojen personbiler nostoon. og vare- henkilöauvogne Nopea ja tehokas nosto kaksitoimisen käsipumpun avulla. og effektivt løft takket være Hurtigt manuel dobbeltvirkende pumpe Matala asennuskorkeus, vain 180, joten se Lav sopii højde matalien på ajoneuvojen 180 nostoon. og slankt design gør den velegnet til køretøjer Teleskooppinen med lav nostovarsi frihøjde voidaan levittää enintään 1610 levyiseksi. Stor og fleksibel rækkevidde idet afstanden Ainutlaatuinen mellem korkeutta løftepunkterne säätävä tukivarsijärjestelmä - suunniteltu op til 1610 sopimaan kaikkiin nykyisiin kan justeres Unikt nostimiin højdejusterbart ja kuiluihin. ophængssystem - passer til alle lifte og grave Rekvirer liste/udfyld Pyydä luettelo päätypareista målskema tai s. täytä 54/55 piirros s. 61/62. 2-håndsbetjening med dødmandsgreb, mekanisk Kahden käden sikkerhedsstop laskuventtiili. Käsikäyttöinen og overtryksventil miehen for kytkin maksimal ja ylikuormitusventtiili sikkerhed kuolleen takaavat Inkl. 3 sæt optimaalisen forlængere turvallisuuden (10/40/85 kuormaa ) nostettaessa samt guisadelpude ja laskettaessa. til beskyttelse af bilens undervogn Mukana toimitetaan 3 korotussarjaa (10/40/85 ) ja kumityyny, joka suojaa auton runkoa. Paineilmahydraulipumpulla varustettu kevenninnostin henkilöautojen ja pakettiautojen nostoon. Nopea ja tehokas nosto luotettavan ja äänettömän pumpun avulla. Matala asennuskorkeus, vain 180, joten se sopii matalien ajoneuvojen nostoon. Teleskooppinen nostopalkki voidaan levittää enintään 1610 levyiseksi. Ainutlaatuinen korkeutta säätävä tukivarsijärjestelmä - suunniteltu sopimaan kaikkiin nykyisiin nostimiin ja kuiluihin. Pyydä luettelo päätypareista tai täytä piirros s. 61/62. Kapasiteetti: 2 / 2,6 t Sylinterin iskunpituus: 250 Kahden käden laskuventtiili. Käsikäyttöinen kuolleen miehen kytkin ja ylikuormitusventtiili takaavat optimaalisen turvallisuuden kuormaa nostettaessa ja laskettaessa. Mukana toimitetaan 3 korotussarjaa (10/40/85 ) ja kumityyny, joka suojaa auton runkoa Kapacitet 2,0 t 2,6 t 2,0 t 2,6 t SD20L SD26L SD20PHL SD26PHL Slaglængde Kapasiteetti Min. højde 2,0 180 t 2,6 180 t 2,0 180 t 2,6 180 t Iskunpituus Løftearme (teleskopisk) Min. Bredde korkeus (uden ophæng) Teleskooppituet Løfterae (højde) Leveys Løfterae (ilman(bredde) päätyjä) Nostorunko Forsyningstryk (korkeus) ,5-12 bar 120 8,5-12 bar Nostorunko Min. luftforbrug (syvyys) l/min l/min Ilmantarve Vægt (uden ophæng) 105 kg 105 kg 8, kg 12 bar 8, kg 12 bar Ilmankulutus 350 l/min 350 l/min 21 Paino (ilman päätyjä) 105 kg 105 kg 110 kg 110 kg

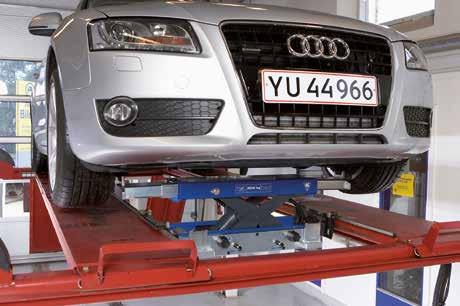

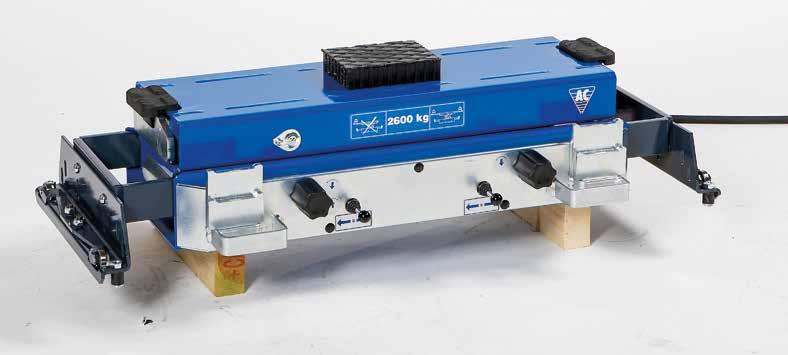

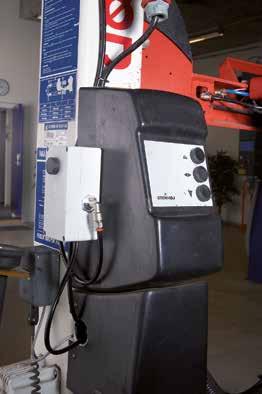

22 KEVENNINNOSTIMET SD20PHL-A / SD26PHL-A Kapasiteetti: 2 / 2,6 t Sylinterin iskunpituus: 250 Fuldautomatisk Automaattinen paineilmahydraulinen kevenninnostin. til synshaller Suunniteltu og lufthydraulisk saksedonkraft værksteder erityisesti katsastusasemien, med mange løft rengasliikkeiden ja autokorjaamojen tarpeisiin. betjenes individuelt ved Løftearmene hjælp af joysticks. Dermed undgåes dårlige Paineilmatoiminen arbejdsstillinger kauko-ohjain og tidskrævende automaattisen arbejdsgange nostopalkin laskun ja teles- aktivoi Via kooppivarsien fjernbetjening takaisinvetäytymisen. aktiveres sænkefunktion Teleskooppivarsien og saentrækning yksilöllinen paineilmahydraulinen käyttö til udgangspositionen vaihtelevalla nopeu- af løftearmene Fjernbetjeningen della. kan monteres ved betjeningen til kørebaneliften, og dermed Matala nostokehikko: opnåes en sikker 200. betjening og unødvendige skridt undgåes Nostokorkeus: 330. Unikt højdejusterbart ophængssystem - Teleskooppivarret passer til alle lifte ulottuvuuksilla og grave Rekvirer 780- liste/udfyld målskema s. 54/55 Inkl. Ainutlaatuinen 3 sæt forlængere korkeutta (10/40/85 säätävä tukivarsijärjestelmä guisadelpude - suunniteltu sopimaan til beskyttelse kaikkiin ) samt af nykyisiin bilens nostimiin undervogn ja kuiluihin. (kuilun minimileveys 810 ). Automaattinen 4-asentoinen turvalukituslaite ja ylikuormitusventtiili. Mukana toimitetaan 3 korotussarjaa (10/40/85 ) ja kumityyny, joka suojaa auton runkoa. Saatavilla tehdastoimituksena. SD20PHL-A SD26PHL-A Kapacitet Kapasiteetti 2,0 t 2,6 2,6 t t Slaglængde Iskunpituus Min. højde korkeus Løftearme Teleskooppituet (teleskopudtræk) Bredde Leveys (ilman (uden ophæng) päätyjä) Løfterae Nostorunko (korkeus) (højde) Løfterae LiftiNostorunko (bredde) (syvyys) Forsyningstryk Ilmantarve 8,5-12 bar 8,5 8, bar bar Min. Ilmankulutus luftforbrug 350 l/min l/min Vægt Paino (uden (ilman ophæng) päätyjä) 120 kg kg kg

23 KEVENNINNOSTIMET SD32PHL Kapasiteetti: 3,2 t Sylinterin iskunpituus: 250 Paineilmahydraulinen kevenninnostin henkilö-, paketti-, saksedonkraft ja kuorma- Lufthydraulisk til autojen personbiler, nostoon. varevogne og lastvogne Vahva ja vankka runko erityisesti raskaiden Solid ajoneuvojen og robust nostoon. design gør den ideel til løft af tunge køretøjer Matala asennuskorkeus, vain 180, joten se Lav højde på kun 230 sopii matalien ajoneuvojen nostoon. Stor og fleksibel rækkevidde idet afstanden Teleskooppinen mellem nostopalkki løftepunkterne voidaan levittää kan justeres enintään 1610 op til 1610 levyiseksi. Unikt Ainutlaatuinen højdejusterbart korkeutta säätävä ophængssystem tukivarsijärjestelmä passer - suunniteltu til alle lifte sopimaan og grave kaikkiin nykyisiin - Rekvirer nostimiin ja kuiluihin. liste/udfyld målskema s. 54/55 2-håndsbetjening Pyydä luettelo päätypareista med dødmandsgreb, tai täytä piirros mekanisk s. 61/62. sikkerhedsstop og overtryksventil for maksimal sikkerhed Kahden käden laskuventtiili. Käsikäyttöinen Inkl. kuolleen 3 sæt miehen forlængere kytkin ja ylikuormitusventtiili (10/40/85 ) samt takaavat guisadelpude optimaalisen turvallisuuden til kuormaa beskyttelse nostettaessa ja af laskettaessa. bilens undervogn Mukana toimitetaan 3 korotussarjaa (10/40/85 ) ja kumityyny, joka suojaa auton runkoa. SD40PHL Tuotekoodi: 270-C1-SD40PHL Kapasiteetti: 4 t Sylinterin iskunpituus: 250 Paineilmahydraulinen kevenninnostin henkilö-, paketti-, ja kuormaautojen nostoon. Vahva ja vankka runko erityisesti raskaiden ajoneuvojen nostoon. Matala asennuskorkeus, vain 230, joten se sopii matalien ajoneuvojen nostoon. Teleskooppinen nostopalkki voidaan levittää enintään 1610 levyiseksi. Ainutlaatuinen korkeutta säätävä tukivarsijärjestelmä - suunniteltu sopimaan kaikkiin nykyisiin nostimiin ja kuiluihin. Pyydä luettelo päätypareista tai täytä piirros s. 61/62. Kahden käden laskuventtiili. Käsikäyttöinen kuolleen miehen kytkin ja ylikuormitusventtiili takaavat optimaalisen turvallisuuden kuormaa nostettaessa ja laskettaessa. Mukana toimitetaan 2 korotussarjaa (50/100 ) / Kapacitet 3,2 t 4,0 t SD32PHL SD40PHL Slaglængde Kapasiteetti Min. højde 3,2 230 t 4,0 230 t Iskunpituus Løftearme (teleskopudtræk) Min. Bredde korkeus (uden ophæng) Teleskooppituet Løfterae (højde) Leveys Løfterae (ilman(bredde) päätyjä) Nostorunko Forsyningstryk (korkeus) 160 8,5-12 bar 160 8,5-12 bar Nostorunko Min. luftforbrug (syvyys) l/min l/min Ilmantarve Vægt (uden ophæng) 8, kg 12 bar 8, kg 12 bar Ilmankulutus 350 l/min 350 l/min Paino (ilman päätyjä) 175 kg 175 kg

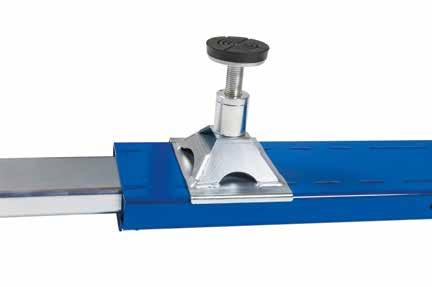

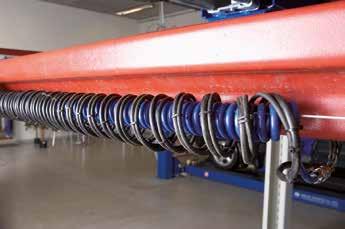

24 KEVENNINNOSTIMIEN LISÄVARUSTEET HSD Tuotekoodi: 270-C HSD-A HSD - Letkusarja Lufttilslutningssæt Paineilmakäyttöisiin kevenninnostimiin - HSD Til montering af saksedonkraft Sopivuus: Passer SD20PHL til: SD20PHL SD26PHL SD26PHL SD32PHL SD32PHL SD40PHL SD40PHL HSD-A - Letkusarja Lufttilslutningssæt Automaattisiin paineilmakäyttöisiin - HSD-A Lufttilslutningssæt kevenninnostimiin til montering af automatisk saksedonkraft Passer Sopivuus: til: SD20PHL-A SD26PHL-A FSD1 Tuotekoodi: 270-C Forlænger Korotuskappale Forøger løftehøjden med 130 (Bestil Lisää nostokorkeutta 2 stk.) 130 (2 kpl / nostin) Passer Sopivuus: til: SD20L SD26L SD20PHL SD26PHL SD32PHL SD20PHL-A SD26PHL-A FSD2 Tuotekoodi: 270-C FSD3 Tuotekoodi: 270-C Vahvistettu kumitalla (40 ) FSD2 Vahvistettu kumitalla (80 ) FSD3 (2 kpl / nostin) Sopivuus: Kaikki kevenninnostimet FSD5 Kierrettävä nostosatula Lisää nostokorkeutta (2 kpl / nostin) 24 Kapasiteetti: 2,0 t Sopivuus: SD20L SD26L SD20PHL SD26PHL SD20PHL-A SD26PHL-A

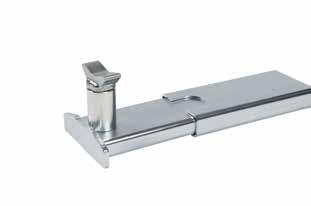

25 KEVENNINNOSTIMIEN LISÄVARUSTEET FSD6 FSD7 Säädettävä satula - FSD6 Lisää nostokorkeutta (2 kpl / nostin) Korotuskappale - FSD7 Lisää FSD6:n nostokorkeutta Sopivuus: SD20L / SD26L SD20PHL / SD26PHL SD32PHL Kapasiteetti: 2,0 t GS1 Tuotekoodi: 270-C Kumityyny Voidaan käyttää FSD5:n ja FSD6:n päällä suojaamaan ajoneuvon runkoa (2 kpl / nostin) Sopivuus: FSD5 FSD6 GS2 Tuotekoodi: 270-C2-GS2 Kumityyny Kumityyny 10 peruskorokkeelle Sopivuus: SD20L SD26L SD20PHL SD26PHL SD32PHL SD20PHL-A SD26PHL-A FW Tuotekoodi: 270-C2-FW FW1 Tuotekoodi: 270-C2-FW1 Nostosatula (halk. 145 ) -FW Helpottaa nostamista pulttien jne. alta. Nostosatula V-malli- FW1 Helpottaa nostamista pulttien jne. alta. Sopivuus: SD40PHL 25

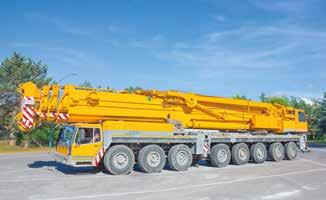

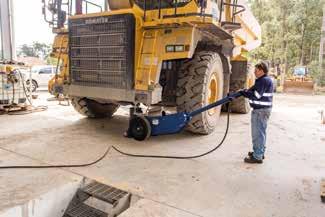

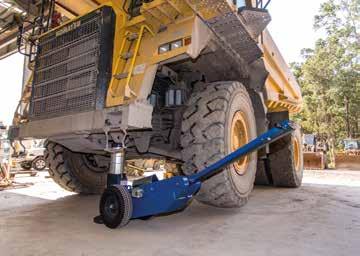

26 RASKAAN KALUSTON NOSTIMET 100-1L Kapasiteetti: 100 t Maks. korkeus: L Raskaan kaluston nostimet matalan maavaran koneille kaivos- ja rakennusteollisuudessa Pienin/suurin korkeus 435/570. Vaativiin olosuhteisiin suunniteltu täysteräsrunko. Isot kumipyörät helpottavat liikuteltavuutta haastavilla pinnoilla. Innovatiivinen runkorakenne mahdollistaa korjaukset ja jopa renkaanvaihdon paikan päällä. Korkean maavaran ansiosta nostinta on helppo siirrellä kiskojen yli ja epätasaisilla pinnoilla. Moniasentoinen varsi helpottaa kallistamista ja siirtelyä. Kuolleen miehen kytkin takaa optimaalisen turvallisuuden kuormaa nostettaessa ja laskettaessa. Kapasiteetti:150 t Maks. korkeus: L 150-1L Kapasiteetti 100 t 150 t Min. korkeus Maks. korkeus Rungon pituus Varren pituus Leveys Leveys (pyörien kanssa) Ilmantarve Ilmankulutus 10 bar 10 bar 1200 l/min 1200 l/min Paino 332 kg 332 kg 26 Maavara 40 40

27 RASKAAN KALUSTON NOSTIMET 100-1H Kapasiteetti: 100 t Maks. korkeus: H Raskaan kaluston nostimet korkean maavaran koneille kaivos- ja rakennusteollisuudessa Pienin/suurin korkeus 950/1600. Vaativiin olosuhteisiin suunniteltu täysteräsrunko. Isot kumipyörät helpottavat liikuteltavuutta haastavilla pinnoilla. Innovatiivinen runkorakenne mahdollistaa korjaukset ja jopa renkaanvaihdon paikan päällä. Korkean maavaran ansiosta nostinta on helppo siirrellä kiskojen yli ja epätasaisilla pinnoilla. Moniasentoinen varsi helpottaa kallistamista ja siirtelyä. Kuolleen miehen kytkin takaa optimaalisen turvallisuuden kuormaa nostettaessa ja laskettaessa. Kapasiteetti:150 t Maks. korkeus: H 150-1H Kapasiteetti 100 t 150 t Min. korkeus Maks. korkeus Rungon pituus Varren pituus Leveys Leveys (pyörien kanssa) Ilmantarve Ilmankulutus Paino 10 bar 10 bar 1200 l/min 1200 l/min 546 kg 546 kg Maavara 65 65

28 RASKAAN KALUSTON NOSTIMET Kapasiteetti: 100 t Maks. korkeus: Raskaan kaluston nostimet kaivosja rakennusteollisuuteen Pienin/suurin korkeus 700/1100. Vaativiin olosuhteisiin suunniteltu täysteräsrunko. Isot kumipyörät helpottavat liikuteltavuutta haastavilla pinnoilla. Innovatiivinen runkorakenne mahdollistaa korjaukset ja jopa renkaanvaihdon paikan päällä. Korkean maavaran ansiosta nostinta on helppo siirrellä kiskojen yli ja epätasaisilla pinnoilla. Moniasentoinen varsi helpottaa kallistamista ja siirtelyä. Kuolleen miehen kytkin takaa optimaalisen turvallisuuden kuormaa nostettaessa ja laskettaessa. Kapasiteetti: 150 t Maks. korkeus: Kapasiteetti 100 t 150 t Min. korkeus Maks. korkeus Rungon pituus Varren pituus Leveys Leveys (pyörien kanssa) Ilmantarve Ilmankulutus Paino 10 bar 10 bar 1200 l/min 1200 l/min 476 kg 476 kg Maavara 65 65

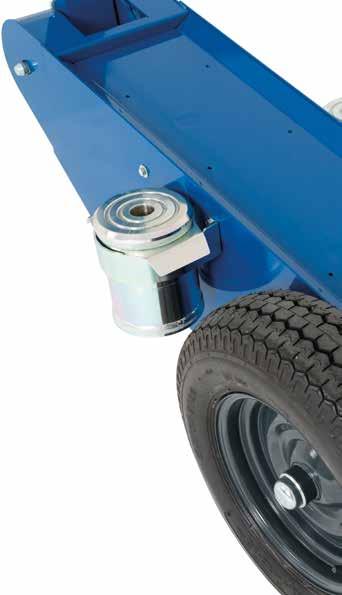

29 LISÄVARUSTEET - RASKAAN KALUSTON NOSTIMET FHD100 / FHD200 Jatkokappale - FHD100 Lisää nostokorkeutta 100 Jatkokappale - FHD200 Lisää nostokorkeutta 200 Sopii: Kaikki mallit HHD Jatkokappaleen pidike Jatkokappaleen säilytykseen tunkin sivulla Sopii: Kaikki mallit SB65 / SB100 / SB150 Varmistusrengas - SB65 65 korkea Sopii: Kaikki mallit Varmistusrengas - SB korkea Sopii: / H / 150-1H Varmistusrengas - SB korkea Sopii: / H / 150-1H BHD Varmistusrenkaan pidike Lukitusrenkaiden säilytykseen tunkin sivulla Sopii: Kaikki mallit 29

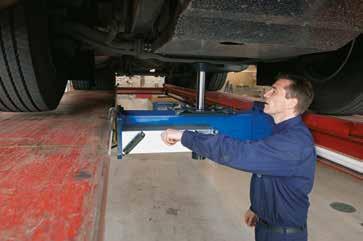

30 RASKAAN KALUSTON KEVENNINNOSTIMET FL60-1 / FL120-1 FL160-1 / FL200-1 Yksisylinterinen paineilmatoiminen kevenninnostin. Nopea ja tarkkatoiminen hydrauliikkayksikkö vauhdikkaalla männällä. Yksinkertainen ja moderni muotoilu yhdessä ergonomisesti sijoitetun ohjauspaneelin kanssa. Saadaan sovitettua kaikkiin nostimiin säädettävän runkonsa ansiosta. Rungon korkeus on säädetty asiakkaan omien erikoisvaatimusten mukaiseksi. Poikittain liikkuva sylinteri. Kapasiteetti: 6 / 12 / 16 / 20 t Sylinterin iskunpituus: 200 Käsikäyttöinen jousipalautteinen laskuventtiili mahdollistaa tarkan kuorman hallinnan. Toimitetaan 100 korotuskappaleella varustettuna. FL60-1 FL120-1 FL160-1 FL200-1 Kapasiteetti 6 t 12 t 16 t 20 t Iskunpituus Min. korkeus Max. korkeus Leveys Syvyys Ilmantarve 8-12 bar 8-12 bar 8-12 bar 8-12 bar Ilmankulutus 350 l/min 350 l/min 350 l/min 350 l/min Paino 200 kg 200 kg 200 kg 200 kg / Ø 95 1 Runkoleveydet: / / Kevenninnostimen kapasiteetti ei saa ylittää 0,66 x autonostimen kapasiteettia

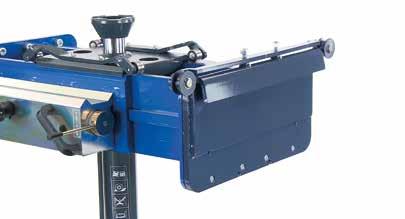

31 RASKAAN KALUSTON KEVENNINNOSTIMET FL60-2 / FL120-2 FL160-2 / FL200-2 Paineilmahydraulinen tuplamäntäinen kevenninnostin henkilö-, paketti-, ja kuorma-autojen nostoon. 2 yksilöllisesti ohjailtavaa mäntää takaa turvallisen ja tasapainoisen noston. Nopea ja tarkkatoiminen hydrauliikkayksikkö vauhdikkaalla männällä. Yksinkertainen ja moderni muotoilu yhdessä ergonomisesti sijoitetun ohjauspaneelin kanssa. Saadaan sovitettua kaikkiin nostimiin säädettävän runkonsa ansiosta. Rungon korkeus on säädetty asiakkaan omien erikoisvaatimusten mukaiseksi. Kapasiteetti: 6 / 12 / 16 / 20 t Sylinterin iskunpituus: 200 Poikittain liikkuvat sylinterit. Käsikäyttöinen jousipalautteinen laskuventtiili mahdollistaa tarkan kuorman hallinnan. Toimitetaan kahdella 100 korotuskappaleella varustettuna. FL60-2 FL120-2 FL160-2 FL200-2 Kapasiteetti 6 t 12 t 16 t 20 t Iskunpituus Min. korkeus Max. korkeus Leveys Syvyys Nostopisteet Ilmantarve 8-12 bar 8-12 bar 8-12 bar 8-12 bar Ilmankulutus 350 l/min 350 l/min 350 l/min 350 l/min Paino 202 kg 202 kg 202 kg 202 kg 1 Runkoleveydet: / / Nostopisteiden välinen etäisyys: / / Kevenninnostimen kapasiteetti ei saa ylittää 0,66 x autonostimen kapasiteettia

32 LISÄVARUSTEET RASKAAN KALUSTON KEVENNINNOSTIMET JA KUILUNOSTIMET AB Kapasiteetti: 20 t Tukisilta Tukee ajoneuvon vakaasti ja turvallisesti. Avoin runko takaa sylinterin optimaalisen liikkuvuuden. Helppo liikuttaa kuilua pitkin lehtijousipyörien ansiosta. Voidaan käyttää erilaisten jatkokappaleiden ja satuloiden kanssa: FG100, FG200, FW2 ja US. Täytä tietolomake tilauksen yhteydessä (sivu 61) ABT Kapasiteetti: 15 t S Teleskooppinen tukisilta Säädettävän leveyden ansiosta tukisiltaa voidaan käyttää erilaisissa korjaamokuiluissa. Keskellä oleva aukko helpottaa tunkin liikuttelua. Helppo liikuttaa kuilua pitkin lehtijousipyörien ansiosta. Voidaan käyttää erilaisten jatkokappaleiden ja satuloiden kanssa: FG100, FG200, FW2 ja US. Täytä tietolomake tilauksen yhteydessä (sivu 61). Integroitu turvalukitsin Kuorman mekaaninen lukitus estää sen laskeutumisen vahingossa. Voidaan säätää 6 asentoon. Lisää kuilunostimen minimikorkeutta 65. Kapasiteetti: 20 t Sopii: GD100-1 / GD150-1 / GD AS3 Tuotekoodi: 270-C2-AS3 Kapasiteetti: 1 t Mitat: 540x385x110 Vaihteistosatula Kallistuu 10º kaikkiin suuntiin mahdollistaen vaihteistojen tarkan irrotuksen ja asennuksen. Sopii matalan rakenteen ansiosta moniin käyttökohteisiin. Varustettu 2 hihnalla ja 4 kumityynyllä, joissa magneetit. Paino: 24 kg Sopii: GDxxx-1 / GDT150-1 GGD150F / GGD150U / GGD150S

33 LISÄVARUSTEET RASKAAN KALUSTON KEVENNINNOSTIMET JA KUILUNOSTIMET T4-1 / T4-2 Kapasiteetti: 20 t Pituus: Nostopalkki Erinomainen akselin tukemiseen, kun tasauspyörästölle joudutaan tekemään töitä. Parantaa turvallisuutta jakaa kuorman kahdelle nostopisteelle. Voidaan käyttää erilaisten jatkokappaleiden ja satuloiden kanssa: FG100, FG200, FW2, US. T4-1 Lisää minimikorkeutta 100 T4-2 Lisää minimikorkeutta 145 Sopii: Kaikki mallit FLxx-1 T5-1 / T Kapasiteetti: 15-11,5 t Pituus: Joustava ja säädettävä nostopalkki Erinomainen akselin tukemiseen, kun tasauspyörästölle joudutaan tekemään töitä. Parantaa turvallisuutta jakaa kuorman kahdelle nostopisteelle. Voidaan käyttää erilaisten jatkokappaleiden ja satuloiden kanssa: FG100, FG200, FW2, US. T5-1 Lisää minimikorkeutta 95 T5-2 Lisää minimikorkeutta 140 Sopii: Kaikki mallit FLxx-1 T6-1 / T Kapasiteetti: 13 t Pituus: Nostopalkki Poikkipalkin käsipyörän avulla nostosatulat on nopea ja tarkka säätää kuilusta poistumatta erinomainen katsastusasemille. Voidaan käyttää erilaisten jatkokappaleiden ja satuloiden kanssa: FG100, FG200, FW2, US. T6-1 Lisää minimikorkeutta 55 T6-2 Lisää minimikorkeutta 90 Sopii: Kaikki mallit FLxx-1 LB Nostosilta Keskittää molempien nostosylinterien kapasiteetin yhteen nostopisteeseen. Sopii: FL60-2 / FL120-2 FL160-2 / FL200-2 GD100-2 / GD150-2 / GD200-2 Kapasiteetti: 20 t 33

34 LISÄVARUSTEET RASKAAN KALUSTON KEVENNINNOSTIMET JA KUILUNOSTIMET FLTR Vaunu Kätevä vaunu raskaan kaluston kevenninnostimien asentamiseen nostimiin. Kääntyvät pyörät helpottavat liikuteltavuutta. Sopii: FL60-1 / FL120-1 FL160-1 / FL200-1 FL60-2 / FL120-2 FL160-2 / FL200-2 FW2 / US V-satula - FW2 Sopii nostamiseen erilaisten akselien alta U-satula - US Sopii nostamiseen erilaisten alustaprofiilien alta. Kapasiteetti: 10 t Sopii: Kaikki mallit FG100 / FG200 Kapasiteetti: 10 t Jatkokappale - FG100 Lisää nostokorkeutta 100 Jatkokappale - FG200 Lisää nostokorkeutta 200 Sopii: FL60-2 / FL120-2 FL160-2 / FL200-2 GD100-1 / GD150-1 / GD200-1 GD100-2 / GD150-2 / GD200-2 VB1 / VB2 Seinäteline - VB1 Kestävä seinäteline jatkokappaleiden ja satuloiden säilytykseen (4 kpl). Seinäteline - VB2 Kestävä seinäteline jatkokappaleiden ja satuloiden säilytykseen (8 kpl). 34

35 KUILUNOSTIMET GDT150-1 Kapasiteetti: 15 / 15 t Iskunpituus:1280 Teleskooppinen paineilmatoiminen kuilunostin Matala rakenne kaksinkertaistaa käytettävyyden tavallisiin kuilunostimiin verrattuna. Matala rakennekorkeus ja pitkä iskunpituus. Nopea ja tarkkatoiminen hydrauliikka erittäin nopealla männällä. Yksinkertainen ja moderni muotoilu ja ergonomisesti sijoitettu ohjauspaneeli. Sopii säädettävän rungon ansiosta kaikkiin kuiluihin. Poikkisuunnassa liikkuva mäntä lukitus 800 kg:ssä. Kuolleen miehen kytkin ja ylikuormitusventtiili takaavat optimaalisen turvallisuuden. Täytä tietolomake tilauksen yhteydessä (sivu 61). GDTI50-I 735 Kapasiteetti Iskunpituus 15 / 15 t Min. korkeus 900 Maks. korkeus 2180 Leveys 1 Syvyys Ilmantarve 8-12 bar Ø 115 Ilmankulutus 350 l/min Paino 250 kg 1 Rungon leveys: / /

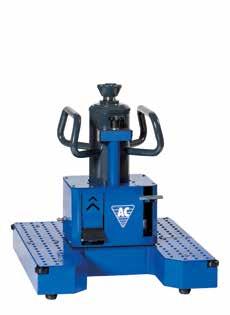

36 KUILUNOSTIMET GGD150F Paineilmatoiminen lattialla liikkuva kuilunostin teleskooppisylinterillä Monipuolinen kuilunostin, jota voidaan käyttää sekä kuiluissa että autonostimien alla. Sopii kaikkiin perinteisiin nostotöihin. Erinomainen vaihteistojen irrotukseen ja asennukseen. Helppo ja tarkka säätää sisäänrakennetulla jalkapumpulla. Nopea ja tarkkatoiminen hydrauliikka erittäin nopealla männällä. Kapasiteetti: 15 / 15 t Iskunpituus: 1285 Jousipalautteinen pyörätuki estää tahattoman liikkumisen yli 800 kg kuormia nostettaessa. Kuolleen miehen kytkin ja ylikuormitusventtiili takaavat optimaalisen turvallisuuden. GGD150F Kapasiteetti 15 / 15 t Iskunpituus Min. korkeus Maks. korkeus Perusleveys Perussyvyys Sylinterihalkaisija Ilmantarve Ø 60 8,5-12 bar Ilmankulutus 350 l/min Paino 220 kg 36

37 KUILUNOSTIMET GGD150U Paineilmatoiminen lattialla liikkuva kuilunostin poikkisuunnassa liikkuvalla teleskooppisylinterillä Monipuolinen kuilunostin kuiluihin ja nostimien alle. Poikkisuunnassa liikkuva sylinteri varmistaa laajan ulottuvuuden auton alla ja mekaanikko pystyy liikkumaan esteettä edestakaisin korjaamokuilussa. Teleskooppisylinterin ansiosta erinomainen vaihteistojen irrotukseen ja asennukseen. Kapasiteetti: 15 / 15 t Iskunpituus: 1285 Helppo ja tarkka säätää sisäänrakennetulla jalkapumpulla. Nopea ja tarkkatoiminen hydrauliikka erittäin nopealla männällä. Perusrungon laakeroidut pyörät varmistavat optimaalisen liikuteltavuuden. Jousipalautteinen pyörätuki estää tahattoman liikkumisen yli 800 kg kuormia nostettaessa. GGD150U Kapasiteetti 15 / 15 t Iskunpituus Min. korkeus Maks. korkeus Sylinterin liike Perusleveys / perussyvyys / Sylinterihalkaisija Ilmantarve Ø 60 8,5-12 bar Ilmankulutus 350 l/min Paino 250 kg 37

38 KUILUNOSTIMET GGD150S Paineilmatoiminen lattialla liikkuva kuilunostin kiskoilla. Ohut ja kompakti rakenne poikkisuunnassa liikkuvalla sylinterillä Poikkisuunnassa liikkuva sylinteri varmistaa laajan ulottuvuuden auton alla ja mekaanikko pystyy liikkumaan esteettä edestakaisin korjaamokuilussa. Perusrungon laakeroidut pyörät varmistavat optimaalisen liikuteltavuuden. Erinomainen vaihteistojen irrotukseen ja asennukseen. Kapasiteetti: 15 / 15 t Iskunpituus: 1285 Nopea ja tarkkatoiminen hydrauliikka erittäin nopealla männällä. Helppo ja tarkka säätää sisäänrakennetulla jalkapumpulla. Jalkakäyttöinen, kädet pysyvät vapaina. Kuolleen miehen kytkin ja ylikuormitusventtiili takaavat optimaalisen turvallisuuden. Täytä tietolomake tilauksen yhteydessä (sivu 61) GGD150S Kapasiteetti 15 / 15 t Iskunpituus Min. korkeus Maks. korkeus Perusleveys Perussyvyys Kuilun leveyden mukaan Sylinterihalkaisija Ilmantarve Ø 60 8,5-12 bar Kuilun leveyden mukaan 150 Ilmankulutus 350 l/min 38 Paino 285 kg Kuilu on varustettava kiskoilla (100 x 100 x 10 )

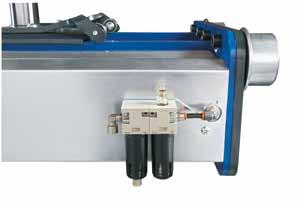

39 KUILUNOSTIMET GD100-1 / GD150-1 / GD200-1 Yksisylinterinen paineilmatoiminen kuilunostin. Nopea ja tarkkatoiminen hydrauliikkayksikkö vauhdikkaalla männällä. Yksinkertainen ja moderni muotoilu yhdessä ergonomisesti sijoitetun ohjauspaneelin kanssa. Saadaan sovitettua kaikkiin kuiluihin säädettävän runkonsa ansiosta. Tuentalaakereihin on asennettu lehtijouset helpottamaan sylinterin poikittaissuuntaista liikuttelua. Kattavat lisävarusteet: poikkipalkki, vaihteistosatula, tukisilta jne. Kapasiteetti: 10 / 15 / 20 t Sylinterin iskunpituus: 800 GD100-1 GD150-1 GD Kapasiteetti 10 t 15 t 20 t Iskunpituus Min. korkeus Max. korkeus Leveys Syvyys Ilmantarve 8-12 bar 8-12 bar 8-12 bar Ilmankulutus 350 l/min 350 l/min 350 l/min Paino 220 kg 220 kg 220 kg Ø 95 1 Runkoleveydet: / /

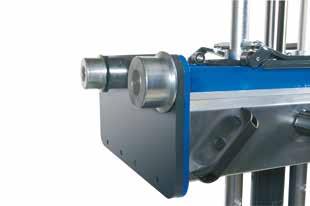

40 KUILUNOSTIMET GD100-2 / GD150-2 / GD200-2 Kaksisylinterinen paineilmatoiminen kuilunostin. 2 yksilöllisesti ohjailtavaa mäntää takaa turvallisen ja tasapainoisen noston. Nopea ja tarkkatoiminen hydrauliikkayksikkö vauhdikkaalla männällä. Yksinkertainen ja moderni muotoilu yhdessä ergonomisesti sijoitetun ohjauspaneelin kanssa. Saadaan sovitettua kaikkiin nostimiin säädettävän runkonsa ansiosta. Rungon korkeus on säädetty asiakkaan omien erikoisvaatimusten mukaiseksi. Poikittain liikkuvat sylinterit. Kapasiteetti: 10 / 15 / 20 t Sylinterin iskunpituus: 420 Kattavat lisävarusteet: poikkipalkki, tukisilta jne. GD100-2 GD150-2 GD200-2 Kapasiteetti 10 t 15 t 20 t Iskunpituus Min. korkeus Max. korkeus Leveys Syvyys Nostopisteet Ilmantarve 8-12 bar 8-12 bar 8-12 bar Ilmankulutus 350 l/min 350 l/min 350 l/min Paino 220 kg 220 kg 220 kg 1 Runkoleveydet: / / Nostopisteiden välinen etäisyys: / /

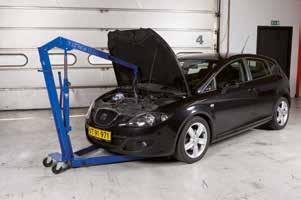

41 KOKOONTAITTUVAT PUOMINOSTIMET WJN5 / WJN10 Tuotekoodi: 270-C1-WJN5 270-C1-WJN10 Hydraulinen puominostin autokorjaamoihin ja huoltoautoihin. Voidaan asentaa käyttövalmiiksi ja taittaa taas kokoon muutamassa sekunnissa. Vie vain murto-osan käyttämästään tilasta kokoontaitettuna. Huomaa suuri nostokyky puomin uloiassa asennossa. Kovakromattu männänvarsi takaa pitkän käyttöiän. Sisäänrakennettu ylikuormitusventtiili. Helppo ohjattavuus kahden kääntyvän ja kahden kiinteän pyörän ansiosta vaikka suurialla mahdollisella kuormituksella. 360 kääntyvä nostokoukku ja viiteen asentoon säädettävä puomi. Kapasiteetti: 0,55 / 1,10 t Käsikäyttöinen jousipalautteinen laskuventtiili mahdollistaa tarkan kuorman hallinnan. WJN5EUR / WJN10EUR Tuotekoodi: 270-C1-WJN5-EUR WJN10EUR: Kapasiteetti: 0,55 / 1,10 t Hydraulisk værkstedskran med Hydraulinen parallelle puominostin ben til paller suorilla jaloilla, joiden väliin mahtuu Kan eurolava foldes saen på få sekunder for hurtig Voidaan og asentaa nem opmagasinering käyttövalmiiksi ja taittaa Saenfoldet taas kokoon muutamassa optager kranen sekunnissa. minimalt plads på værkstedsgulvet Vie vain murto-osan käyttämästään tilasta Udtræksarm kokoontaitettuna. med stor løftekapacitet, også i yderste position * Huomaa Se kapacitetsoversigt suuri nostokyky puomin uloiassa asennossa. Hårdtforkromet stempelstok og pumpestempel Kovakromattu sikrer männänvarsi lang levetid takaa pitkän Indbygget käyttöiän. sikkerhedsventil sikrer mod overbelastning Sisäänrakennettu ylikuormitusventtiili. 360º Helppo svingbare ohjattavuus baghjul kahden sikrer, kääntyvän at ja kranen kahden kiinteän er manøvredygtig, pyörän ansiosta også vaikka med fuld suurialla last mahdollisella kuormituksella. Forsynet med 360º drejelig krog 360 kääntyvä nostokoukku ja viiteen Håndbetjent asentoon säädettävä dødmandsudløser puomi. giver optimal sikkerhed ved sænkning Käsikäyttöinen jousipalautteinen laskuventtiili mahdollistaa tarkan kuorman hallinnan. * pos. 1 pos. 2 pos. 3 pos. 4 pos. 5 WJN WJN5EUR WJN WJN10EUR WJN5 WJN10 WJN5EUR WJN10EUR Kapacitet 0,55 t 1,10 t 0,55 t 1,10 t Løftehøjde Kapasiteetti Udtræksarm 0, t , t , t , t1375 Nostokorkeus Raehøjde Puomin Raelængde pituus Rungon Højde korkeus Rungon Indvendig pituus bredde Korkeus Raebredde Sisäleveys Vægt kg kg 975 kg kg Rungon leveys / / Paino 75 kg 95kg 75 kg 95 kg 41

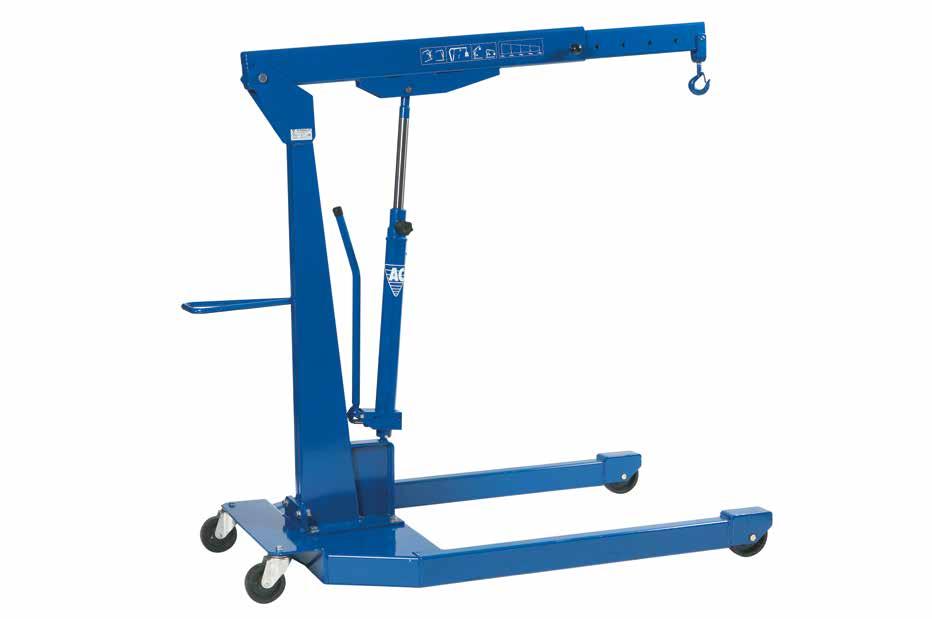

42 RASKAAN KALUSTON PUOMINOSTIMET WN11 / WN15 Raskaan kaluston hydraulinen Hydraulisk puominostin værkstedskran autokorjaamoihin til ja autoværksteder teollisuuskäyttöön. og industri Kapasiteetti: 1,1 / 1,5 t Professionel 360 kääntyvä kran hydraulipumppu med hårdtforkromet kovakromatulla männänvarrella og pumpestempel yhdessä tukevan giver stempelstok lang runkorakenteen levetid kanssa takaavat pitkän Udtræksarm käyttöiän ja tiukat med kansainväliset stor løftekapacitet, turvavaatimukset i yderste täyttävän position tuotteen. også * Huomaa Se kapacitetsoversigt suuri nostokyky puomin uloiassa drejelig asennossa. pumpeenhed for 360º optimal betjening under alle forhold Helppo ohjattavuus kahden kääntyvän ja Indbygget kahden kiinteän sikkerhedsventil pyörän ansiosta sikrer vaikka mod overbelastning suurialla mahdollisella kuormituksella. 360º svingbare baghjul sikrer optimal manøvredygtighed, 360 kääntyvä nostokoukku også ved ja viiteen fuld last asentoon säädettävä puomi. Forsynet med 360º drejelig krog Håndbetjent Käsikäyttöinen dødmandsudløser jousipalautteinen laskuventtiili mahdollistaa sikkerhed ved tarkan sænkning kuorman giver optimal hallinnan. Indvendig benbredde er tilpasset EURpaller Rungon leveys mahdollistaa käytön eurolavojen ympärillä. WN20 / WN25 Raskaan kaluston hydraulinen puominostin autokorjaamoihin ja teollisuuskäyttöön. 360 kääntyvä hydraulipumppu kovakromatulla männänvarrella yhdessä tukevan runkorakenteen kanssa takaavat pitkän käyttöiän ja tiukat kansainväliset turva vaatimukset täyttävän tuotteen. Huomaa suuri nostokyky puomin uloiassa asennossa. Helppo ohjattavuus kahden kääntyvän ja kahden kiinteän pyörän ansiosta vaikka suurialla mahdollisella kuormituksella. Kapasiteetti: 2 / 2,5 t 360 kääntyvä nostokoukku ja viiteen asentoon säädettävä puomi. Käsikäyttöinen jousipalautteinen laskuventtiili mahdollistaa tarkan kuorman hallinnan. Rungon leveys mahdollistaa käytön eurolavojen ympärillä * pos. 1 pos. 2 pos. 3 pos. 4 pos. 5 WN WN WN WN WN11 WN15 WN20 WN25 Kapacitet 1,1 t 1,5 t 2,0 t 2,5 t Løftehøjde Kapasiteetti Udtræksarm 1, t , t , t , t Nostokorkeus Raehøjde Puomin Raelængde pituus Rungon Højde korkeus Rungon Indvendig pituus bredde Korkeus Raebredde Sisäleveys Vægt kg kg kg kg Rungon leveys / / / / / Paino 168 kg 175 kg 250 kg 255 kg 42

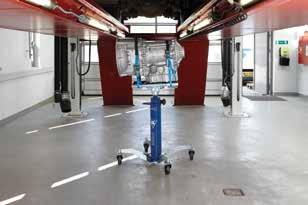

43 VAIHTEISTONOSTIMET VL3 / VL6 / VL10 Tuotekoodi: 270-C1-VL3 270-C1-VL6 270-C1-VL10 Hydraulisk Hydraulinen gearkasseløfter vaihteistonostin Fodbetjent Käytännöllinen pumpe jalkapoljinkäyttöinen frigør begge hænder til pumppu arbejdet jättää kädet vapaaksi työskentelyä varten. Trinløs regulering for præcis positionering Suuret kääntyvät pyörät helpottavat Håndbetjent laitteen vakaata dødmandsudløser siirtämistä. giver optimal sikkerhed ved sænkning Galvaniseret Käsikäyttöinen krone jousipalautteinen og ben laskuventtiili mahdollistaa tarkan kuorman Indbygget hallinnan. sikkerhedsventil sikrer mod overbelastning Store Sinkitty og nostohaarukka solide svingbare ja tukirakenne. hjul giver optimal stabilitet og mobilitet Hårdtforkromet Sisäänrakennettu stempelstok ylikuormitusventtiili. og pumpestempel sikrer lang levetid Kan også anvendes til mange andre løfteopgaver som montering af fjedre, brændstoftanke, udstødninger m.v. Kapasiteetti: 0,3 / 0,6 / 1,0 t Max. korkeus: 1965 / 1965 / 2000 VLT12 Tuotekoodi: 270-C1-VLT12 Hydraulinen vaihteistonostin teleskooppimännällä Erityisesti raskaiden ajoneuvojen vaihdelaatikoiden nostoon. Käytännöllinen jalkapoljinkäyttöinen pumppu jättää kädet vapaaksi työskentelyä varten. Suuret kääntyvät pyörät helpottavat laitteen vakaata siirtämistä. Käsikäyttöinen jousipalautteinen laskuventtiili mahdollistaa tarkan kuorman hallinnan. Sinkitty nostohaarukka ja tukirakenne. Sisäänrakennettu ylikuormitusventtiili. Kapasiteetti: 1,2 t Max. korkeus: 1920 Tukevat, kääntyvät pyörät (2 lukittavaa) vakauttavat nostimen ja mahdollistavat parhaan liikuteltavuuden. VL3 VL6 VL10 VLT12 Kapacitet 0,3 t 0,6 t 1,0 t 1,2 t Min. højde Kapasiteetti 0,3 t 0,6 t 1,0 t 1,2 t Max. højde Min. korkeus Bredde Max. korkeus Vægt 33 kg 33 kg 40 kg 65 kg Leveys Hjuldiameter Ø 80 Ø 80 Ø 125 Ø 125 Paino 33 kg 33 kg 40 kg 65 kg Pyörän halkaisija Ø 80 Ø 80 Ø 125 Ø 125 VL3 / VL6 / VL / / 2000 VLT /

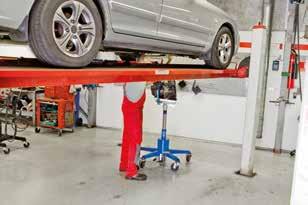

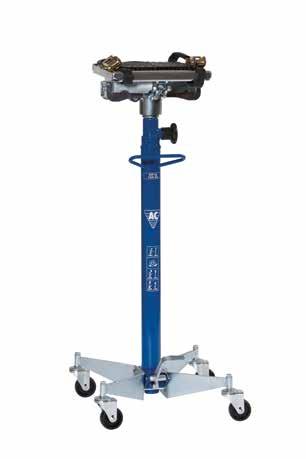

44 VAIHTEISTONOSTIMET VLT6 Tuotekoodi: 270-C1-VLT6 Kapasiteetti: 0,6 t Max. korkeus: 1915 Gearkasseløfter Paineilmakäyttöinen med vaihteistonostin nopealla teleskooppimän- luftilgannällä Teleskopisk cylinder med 3 trin sikrer en Kolmivaiheinen meget lav minimumshøjde teleskooppisylinteri takaa erittäin matalan minimikorkeuden. Den 5-benede konstruktion giver den bedste stabilitet i sin klasse Viisi tukijalkaa tarjoaa markkinoiden Enkel parhaian fodbetjening tukevuuden. med 3 pedaler frigør begge hænder til arbejdet Luftilgang Helppo ja yksinkertainen garanterer hurtige käyttö: kolme og nee jalkapoljinta løftjättää kädet vapaaksi työskentelyä varten. Store og robuste svingbare hjul (2 låsbare) giver optimal mobilitet Sisäänrakennettu ylikuormitusventtiili. Indbygget sikkerhedsventil sikrer mod overbelastning Tukevat, kääntyvät pyörät (2 lukittavaa) vakauttavat nostimen ja mahdollistavat parhaan liikuteltavuuden. VLT6 Kapacitet Kapasiteetti 0,6 t Slaglængde Iskunpituus 1195 Min. højde korkeus 720 Max. højde korkeus 1915 Højde Korkeusportaat trin 1/2/ / 1520 / 1915 Luftilgang Kapasiteettiportaat kapacitet trin 1/2/3 (10 bar) 255 kg / 140 kg / 60 kg Bredde Leveys 950 Hjulstørrelse Pyöräkoko Ø 125 Lufttilslutning Ilmantarve 8-10 bar Vægt Paino 53 kg

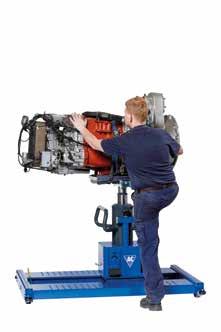

45 VAIHTEISTONOSTIMIEN LISÄVARUSTEET AS1 Tuotekoodi: 270-C2-AS1 Henkilöauton vaihdelaatikon satula Sopivuus: Kaikki mallit Kapasiteetti: 0,5 t Mitat: 352x307x118 AS3 Tuotekoodi: 270-C2-AS3 Kapasiteetti: 1,0 t Mitat: 542x385x110 Gearkassebeslag Raskaan kaluston til ajoneuvon tunge køretøjer vaihdelaatikon satula Kan kippes +/- 10 grader for nøjagtig af- Sopivuus: og påmontering af gearkasser Den VL10 meget / VLT6 lave / VLT12 konstruktion giver et bredt anvendelsesområde Inkl. 2 spændebånd Inkl. 4 magnetiske guipuder Vægt: 24 kg Passer til: VL10 / VLT6 / VLT12 UB15 Tuotekoodi: 270-C2-UB15 Sadel Öljynvalutusastia ja pidike Anvendes Kapasiteetti: ved 15 montering litraa af fjedre, brændstoftanke, udstødninger m.v. Sopii kaikkiin männänvarsiin (Ø ) Pidike työkaluille, ruuveille ja pientarvikkeille Suodattimien kädet vapaaksi jättävä tyhjennysmekanismi Saranoitu astia on helppo kallistaa Passer tyhjäksitil: VL3 / VL6 / VL10 / VLT12 Kestää öljyä, happoa ja jäähdytysnestettä S/GS1 Tuotekoodi: 270-C C Satula Soveltuu helpottamaan jousien, polttoainetankkien, pakoputkien jne. asennusta Sopivuus: Kaikki kevenninnostimet Nostosatulan kumityyny Käytettäväksi S-satulan päällä suojaamaan auton runkoa 45 Sopivuus: S-satula

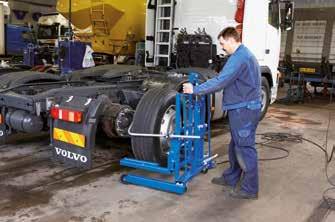

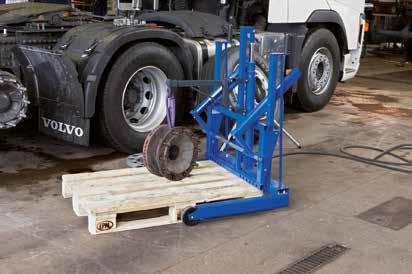

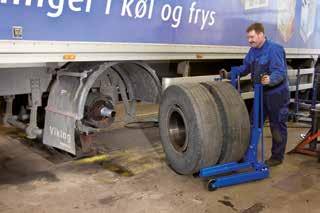

46 PYÖRÄNOSTIMET WTA500 Tuotekoodi: 270-C1-WTA500 Kapasiteetti: 0,5 t WTK Tuotekoodi: 270-C Hydraulinen pyöränostin pakettiautoille, rekoille ja busseille Ergonominen vaunu helppoon ja vaivattomaan pyörien ja jarrurumpujen vaihtoon. Säädettävät nostovarret, pyörien koot Ø Nostovarsissa on kaksi paria liukurullia, joiden avulla etenkin paripyörien asentaminen helpottuu, kun ne voidaan kääntää oikeaan asentoon toisistaan riippumatta. Jalkapolkimella käytettävä pumppu jättää moleat kädet vapaaksi työskentelyä varten. Säädettävä kiinnitysrauta pyörän turvallista kuljettamista varten. Käsikäyttöinen jousipalautteinen laskuventtiili mahdollistaa tarkan kuorman hallinnan. Monikäyttöinen: sopii myös jarrurumpujen, polttoainetankkien, työkalulaatikoiden jne. nostoon. Kaksi 360-astetta kääntyvää pyörää Pyöränostimen teleskooppipuomi jarrulevyjen ja rumpujen nostamiseen (Lisävaruste) Asennettuna pyöränostimeen, muodostaa monikäyttöisen nostotyökalun. Teleskooppipuomi tarjoaa tehokkuutta ja hyvää ergonomiaa nostettaessa painavia jarruosia ym. Teleskooppipuomi kääntyy näppärästi sivuun mahdollistaen pyörien nostooperaatiot. Kapasiteetti: kg 360 kääntyvä koukku. WTA500 Kapacitet Kapasiteetti 0,5 t Højde Korkeus 1180 Længde Pituus 870 Bredde Leveys Rulle-/gaffellængde Rullan/haarukan pituus Rulleafstand Rullien etäisyys / Min. højde korkeus Løftehøjde Nostokorkeus Hjulstørrelser Pyöräkoot Ø Vægt Paino 100 kg 46

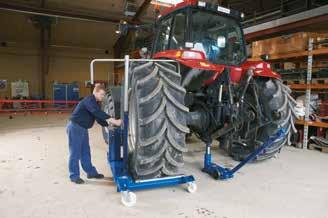

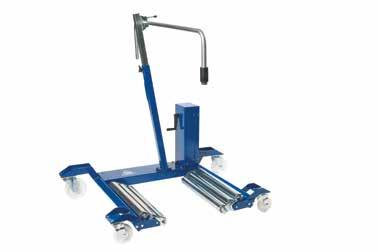

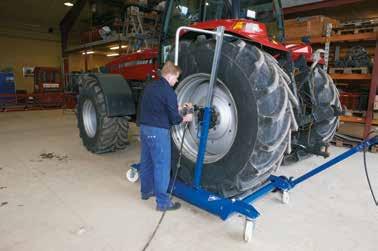

47 PYÖRÄNOSTIMET WT1500 Tuotekoodi: 270-C1-WT1500 Mekanisk Mekaaninen hjulløfter pyöränostin til traktorer, esim. traktori landbrugs- ja maatalouskäyttöön, sekä järeillekin og entreprenørmaskiner urakointikoneille. Ideel til hurtig og ergonomisk skift af store Ergonomisesti hjul - også suunniteltu, med groft helppo mønster ja Sideværts tehokas suurten forskydbare pyörien løftearme poisto - til myös hjulstørrelser syväpinnoitteisille fra Ø 920 traktorirenkaille. til 2300 Kraftig Sivuttaisesti sikkerhedsbøjle säädettävät til nostovarret hurtig sikring af hjulet under transport pyörän halkaisijoille. Løft og sænkning foretages hurtigt og Mekaanisesti præcist ved toimiva, hjælp af helppo mekanisk ja tarkka håndsving nosto ja lasku. God Erittäin manøvredygtighed ketterä neljän ison pga. pyöränsä 4 store og robuste ansiosta. svingbare hjul Løftearme med 3 rullelejer for nem rotation Nostovarret af hjulet varustettu til korrekt rullalaakereilla. position Kapasiteetti: 1,5 t WT Kapacitet Kapasiteetti 1,5 t Højde Korkeus 1360 Længde Pituus 1160 Bredde Leveys Rullellængde Rullien pituus Rulleafstand Rullien etäisyys Rullediameter Rullien halkaisija Ø 80 Hjulstørrelser Pyöräkoot Ø Vægt Paino 150 kg 47

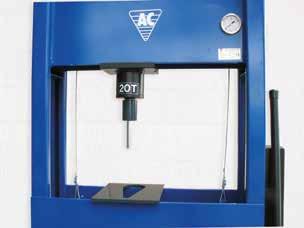

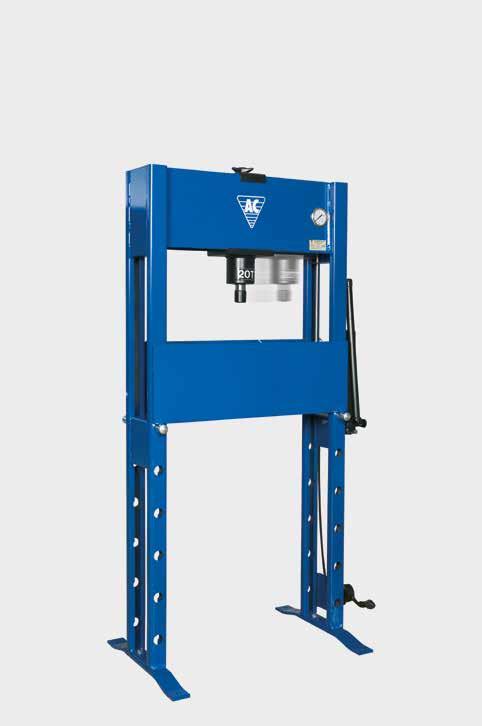

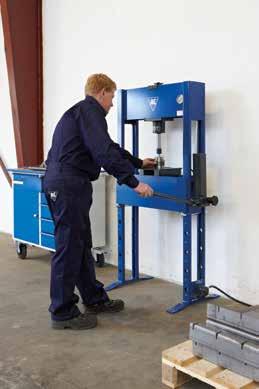

48 PURISTIMET PJ16H / PJ20H Tuotekoodi: 270-C1-PJ16H 270-C1-PJ20H Kapasiteetti: 16 / 20 t Sylinterin iskunpituus: 150 Hydrauliset puristimet korjaamokäyttöön juniorpresser Håndhydraulisk til personvognsværksteder og let Mäntä industri ohjataan paineilmalla nopeasti työkohteeseen ja jalkapoljin jättää Fodbetjent moleat trykluftstyret kädet vapaaksi ilgang af pressestempel työskentelyä varten. for hurtig og præcis fiksering af emnet Sideværts Sivuttaissuunnassa flytbar cylinder liikuteltava puristussylinteri. Indbygget manometer i bekvem øjenhøjde Silmän korkeudella oleva sisäänrakennettu painemittari. sikkerhedsventil sikrer mod Indbygget overbelastning Sisäänrakennettu ylikuormitusventtiili. Helsvejst rae og pressebord i højstyrkestål Runko ja puristuspöytä sikrer lang on levetid valmistettu Aftagelig kestävästä tryksko teräksestä. for montering af diverse dorne Inkl. Vaihdettava 2 retteklodser puristuskärki. Vakiovarusteena kaksi v-alasinta. PJ25H Tuotekoodi: 270-C1-PJ25H Kapasiteetti: 25 t Sylinterin iskunpituus: 150 Håndhydraulisk Hydraulinen puristin juniorpresser korjaamotil käyttöön personvognsværksteder og let industri Mäntä ohjataan paineilmalla nopeasti Fodbetjent työkohteeseen trykluftstyret ja jalkapoljin ilgang jättää af pressestempel moleat kädet for vapaaksi hurtig og præcis fiksering työskentelyä af emnet varten. Sideværts Sivuttaissuunnassa flytbar cylinder liikuteltava puristussylinteri. manometer i bekvem Indbygget øjenhøjde Indbygget Silmän korkeudella sikkerhedsventil oleva sisäänrakennettu painemittari. sikrer mod overbelastning Helsvejst Sisäänrakennettu rae og ylikuormitusventtiili. pressebord i højstyrkestål sikrer lang levetid Aftagelig Runko ja puristuspöytä tryksko for montering valmistettu af diverse kestävästä dorne teräksestä. Inkl. Vaihdettava 2 retteklodser puristuskärki. Vakiovarusteena kaksi v-alasinta. PJ16H PJ20H PJ25H Kapacitet Kapasiteetti 16 t 20 t 25 t Slaglængde Iskunpituus Højde Korkeus Bredde Leveys Bredde Jalkojen mellem välinen ben leveys Dybde Jalkojen mellem välinen ben syvyys Indsatshøjde Välys Vægt Paino 130 kg 130 kg 135 kg

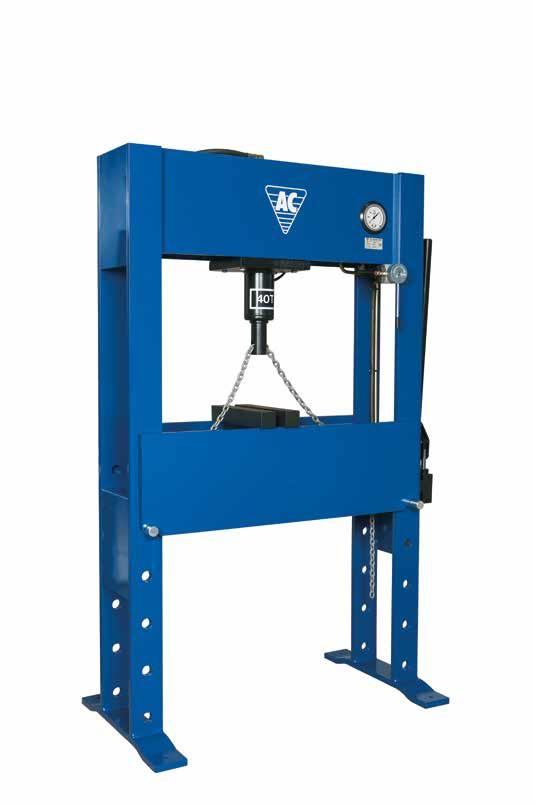

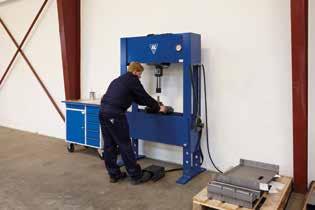

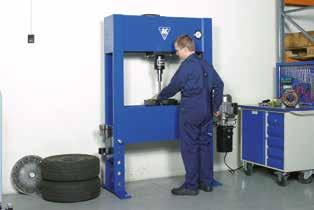

49 PURISTIMET P40H Tuotekoodi: 270-C1-P40H-3 Kapasiteetti: 40 t Sylinterin iskunpituus: 300 Hydraulinen puristin raskaampaan korjaamokäyttöön presser ja til teolli- Håndhydraulisk lastvognsværksteder suuteen og industri Käsikäyttöinen pumppu kaksitoimisella Fodbetjent paineilmakäyttöisellä dobbeltvirkende männän esiohjauksella. ilgang, der frigør begge hænder for trykluftstyret hurtig Sivuttaissuunnassa og præcis fiksering liikuteltava af puristussylinteri. flytbar cylinder emnet Sideværts Med iskunpituus slaglængde hankalillekin for de puristusoperaatioille. krævende opgaver Bred og helsvejst rae og pressebord Silmän sikrer korkeudella stor fleksibilitet oleva sisäänrakennettu painemittari. Kædetræk for hævning/sænkning af pressebord Runko ja puristuspöytä via pressecylinder on valmistettu Indbygget kestävästä teräksestä. sikkerhedsventil sikrer mod overbelastning Puristuspöydän nosto / lasku kaksitoimisella paineilmakäyttöisellä tryksko for montering puristussylinterillä af Aftagelig diverse ja ketjulla. dorne Inkl. 2 retteklodser Vaihdettava puristuskärki. Vakiovarusteena kaksi v-alasinta. P40EH1 Tuotekoodi: 270-C1-P40EH1-D3 Kapasiteetti: 40 t Sylinterin iskunpituus: 300 Sähköhydraulinen puristin työpajoille ja teollisuuteen Yksivaiheinen pumppu. Puristusnopeus: 6,1 / s. Puristuspaine asetettavissa tarvittavaksi, kuitenkin enintään 40 t. Sivuttaissuunnassa liikuteltavat kaksitoimiset männät pitkällä, 300 iskunpituudella. Sisäänrakennettu painemittari kätevasti silmien tasolla. Puristuspöydän säätö puristusmännän avulla. Vaihdettava puristuskärki. Moottori on 3x400 ja 50/60 Hz (vaihdettavissa 3x230 V). Vakiovarusteena 2 v-alasinta. Kapacitet 40 t 40 t P40H P40EH1 Slaglængde Kapasiteetti Højde 1740 t 1740 t Iskunpituus Bredde Bredde Korkeus mellem ben Dybde Leveys mellem ben Jalkojen Indsatshøjde välinen leveys Jalkojen Pressehastighed välinen syvyys ,1 /s Välys Returhastighed ,9 - /s 770 Puristusnopeus Vægt 425 kg 6,1 445 /s kg Palautusnopeus 7,9 /s moottorin 1 inkl. motor kanssa / Paino 425 kg 445 kg

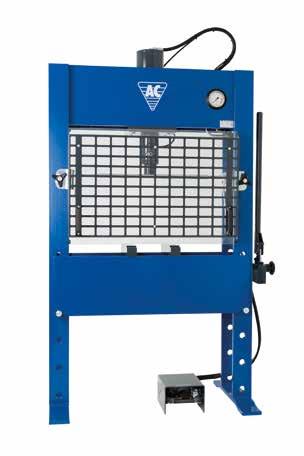

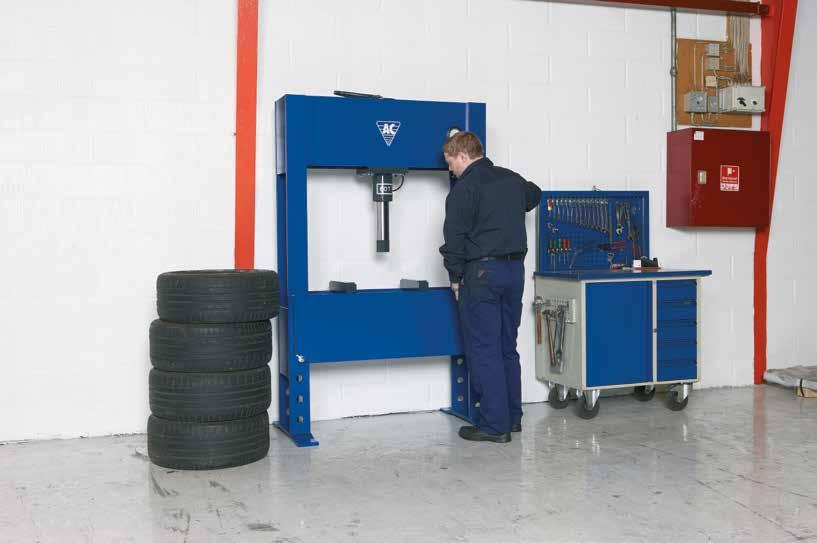

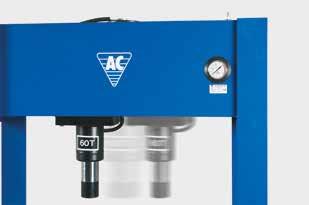

50 PURISTIMET P60H Tuotekoodi: 270-C1-P60H-3 Kapasiteetti: 60 t Sylinterin iskunpituus: 300 Hydraulinen puristin raskaampaan korjaamokäyttöön presser ja raska- til Håndhydraulisk lastvognsværksteder steollisuuteen og tung industri Käsikäyttöinen pumppu kaksitoimisella Fodbetjent paineilmakäyttöisellä dobbeltvirkende männän esiohjauksella. trykluftstyret ilgang, der frigør begge hænder for hurtig Sivuttaissuunnassa og præcis fiksering liikuteltava af puristussylinteri. flytbar cylinder emnet Sideværts Med iskunpituus slaglængde hankalillekin for de puristusoperaatioille. opgaver krævende Bred Silmän og korkeudella helsvejst oleva rae sisäänrakennettu og pressebord painemittari. sikrer stor fleksibilitet Kædetræk Runko ja puristuspöytä for hævning/sænkning on valmistettu af pressebord kestävästä teräksestä. via pressecylinder Indbygget Puristuspöydän sikkerhedsventil nosto / lasku kaksitoimisella paineilmakäyttöisellä tryksko for montering puristussylinterillä af Aftagelig diverse ja ketjulla. dorne Inkl. Vaihdettava 2 retteklodser puristuskärki. Vakiovarusteena kaksi v-alasinta. P60EH1 Tuotekoodi: 270-C1-P60EH1-D3 P60EH2 Kapasiteetti: 60 t Sylinterin iskunpituus: 300 Sähköhydraulinen puristin työpajoille ja raskaaseen teollisuuteen P60EH1: yksivaiheinen pumppu. Puristusnopeus: 4,2 / s. P60EH2: 2-vaiheinen pumppu. Puristusnopeus: 10,0 / s. Puristuspaine asetettavissa tarvittavaksi, kuitenkin enintään 60 t. Sivuttaissuunnassa liikuteltavat kaksitoimiset männät pitkällä, 300 iskunpituudella. Sisäänrakennettu painemittari kätevästi silmien tasolla. Puristuspöydän säätö puristusmännän avulla. Vaihdettava puristuskärki. Moottori on 3x400 ja 50/60 Hz (vaihdettavissa 3x230 V). Vakiovarusteena 2 v-alasinta. P60H P60EH1 P60EH2 Kapacitet Kapasiteetti 60 t t t 60 t Slaglængde Iskunpituus Højde Korkeus Bredde Leveys Bredde Jalkojen mellem välinen benene leveys Dybde Jalkojen mellem välinen benene syvyys Indsatshøjde Välys Pressehastighed Puristusnopeus 4,2 4,2 /s 10,0 /s Returhastighed Palautusnopeus 5,9 5,9 /s 14,5 /s Vægt Paino 625 kg kg kg 635 kg moottorin kanssa

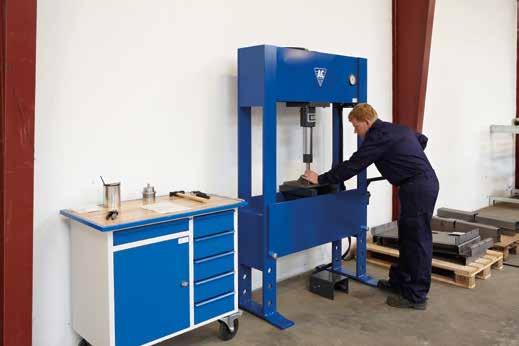

51 PURISTIMET P100H Tuotekoodi: 270-C1-P100H-3 Hydraulinen puristin raskaampaan korjaamokäyttöön ja raskasteollisuuteen Käsikäyttöinen pumppu kaksitoimisella paineilmakäyttöisellä männän esiohjauksella. Sivuttaissuunnassa liikuteltava puristussylinteri. 300 iskunpituus hankalillekin puristusoperaatioille. Silmän korkeudella oleva sisäänrakennettu painemittari. Kapasiteetti: 100 t Sylinterin iskunpituus: 300 P100EH2 Tuotekoodi: 270-C1-P100EH2-D3 Kapasiteetti: 100 t Sylinterin iskunpituus: 300 Runko ja puristuspöytä on valmistettu kestävästä teräksestä. Puristuspöydän nosto / lasku kaksitoimisella paineilmakäyttöisellä puristussylinterillä ja ketjulla. Vaihdettava puristuskärki. Vakiovarusteena kaksi v-alasinta. Sähköhydraulinen puristin työpajoille ja raskaaseen teollisuuteen 2-vaiheinen pumppu. Puristusnopeus: 6,2 / s. Puristuspaine asetettavissa tarvittavaksi, kuitenkin enintään 100 t. Sivuttaissuunnassa liikuteltavat kaksitoimiset männät pitkällä, 300 iskunpituudella. Sisäänrakennettu painemittari kätevästi silmien tasolla. Puristuspöydän säätö puristusmännän avulla. Vaihdettava puristuskärki. Moottori on 3x400 ja 50/60 Hz (vaihdettavissa 3x230 V). Vakiovarusteena 2 v-alasinta. P100H P100EH2 Kapasiteetti 100 t 100 t Iskunpituus Korkeus Leveys Jalkojen välinen leveys Jalkojen välinen syvyys Välys Puristusnopeus 6,2 /sec Palautusnopeus 8,3 /sec Paino 1200 kg 1215 kg moottorin kanssa

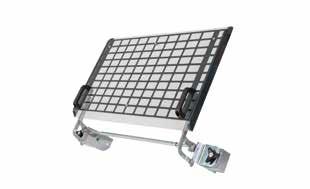

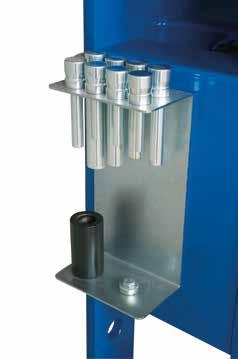

52 LISÄVARUSTEET JA PURISTIMET PJW Tuotekoodi: 270-C Vinssi Puristuspöydän korkeuden nopea ja helppo säätätäminen. Sopivuus: PJ16H PJ20H PJ25H PJS Tuotekoodi: 270-C Puristustyökalusarja Reikäalasin ja 3 tuurnaa (Ø 12, 20, 30 ja sovitin) Sopivuus: PJ16H PJ20H PJ25H PS Tuotekoodi: 270-C Puristustyökalusarja Reikäalasin ja tuurnat (Ø 10, 12, 15, 17, 20, 22, 25, 30, sovitin ja teline) Sopivuus: P40H / P40EH1 P60H / P60EH1 / P60EH2 P100H / P100EH2 PS25 / PS40 / PS60 / PS100 Tuotekoodi: 270-C2-PS (koko) Sirpalesuoja Suojaa käyttäjän mahdollisilta sirpalevaurioilta Teräsverkko ja särkymätön pleksilasi Malli PS25 PS40 PS60 PS100 Sopivuus: PJ16H, PJ20H, PJ25H P40H, P40EH1 P60H, P60EH1, P60EH2 P100H, P100EH2 52

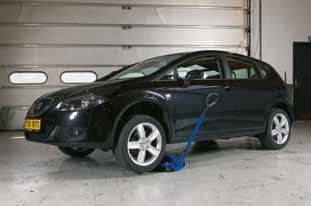

53 AKSELIPUKIT AB1,5 / AB3 Standardipukit Sopii kutakuinkin kaiken tyyppisille ajoneuvoille eli henkilöautoille, kuorma-autoille, maatalous- ja urakointikoneille. Monipuolinen korkeudensäätö (5-6 asentoa). Vankka rakenne takaa tukevuuden ja pitkän käyttöiän. VAROITUS : Käytä aina akselipukkeja tukemaan ajoneuvoa ennen työskentelyä sen alla Työskentely kuorman alla, joka on vain nostimen varassa, ei ole suositeltavaa. Kapasiteetti: 1,5 3,0 t AB5 / AB8 Standardipukit Sopii kutakuinkin kaiken tyyppisille ajoneuvoille eli henkilöautoille, kuorma-autoille, maatalous- ja ura kointikoneille. Monipuolinen korkeudensäätö (5-6 asentoa). Vankka rakenne takaa tukevuuden ja pitkän käyttöiän. VAROITUS : Käytä aina akselipukkeja tukemaan ajoneuvoa ennen työskentelyä sen alla Työskentely kuorman alla, joka on vain nostimen varassa, ei ole suositeltavaa Kapasiteetti: 5,0 8,0 t Tuotekoodi: AB AB AB AB AB AB AB 270-C1-1, , Kapasiteetti Min. korkeus (A) Max. korkeus (B) Leveys (C) Asennot Nettopaino 1,5 t ,2 kg 1,5 t ,6 kg 3,0 t ,8 kg 5,0 t ,4 kg 8,0 t ,5 kg 8,0 t ,5 kg 8,0 t ,4 kg * * Kaikki mitat ovat yliän satulan reunaan B A C 53

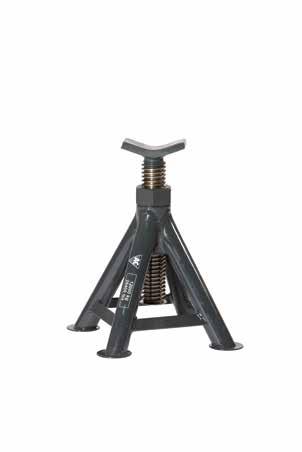

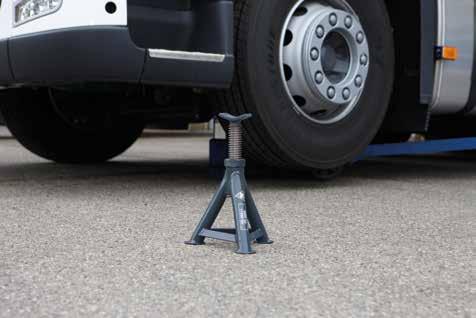

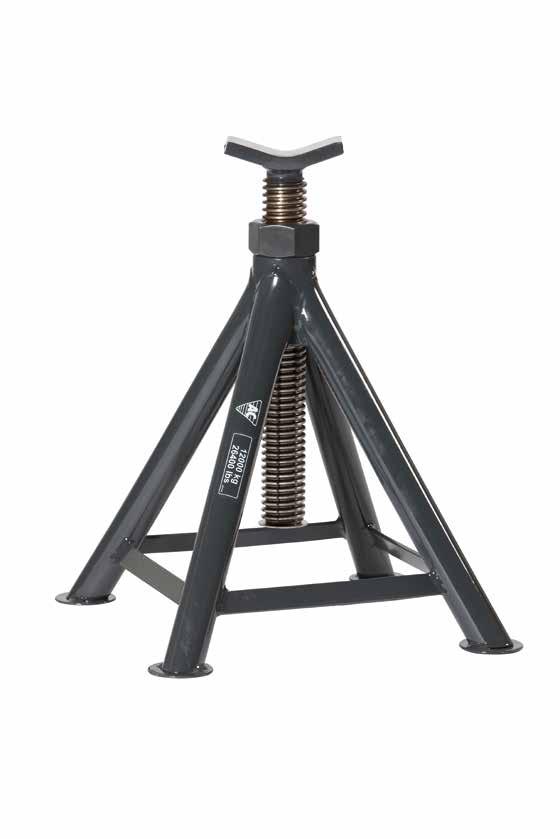

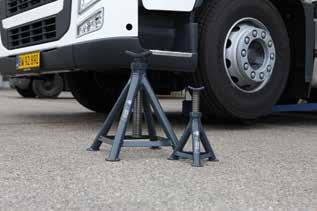

54 AKSELIPUKIT ABS5 / ABS12 Akselipukit kierrettävällä männällä Käyttäjäystävälliset akselipukit - Kierrettävä mäntä tarjoaa nopean ja tarkan korkeudensäädön Sopii kutakuinkin kaikentyyppisille ajoneuvoille Malli ABS5-230 sopii erityisesti ajoneuvoihin, joissa on alhainen maavara, esim. bussit, trukit ja perävaunut Vankka rakenne takaa tukevuuden ja pitkän käyttöiän Kapasiteetti: 5,0 / 12,0 t VAROITUS : Käytä aina akselipukkeja tukemaan ajoneuvoa ennen työskentelyä sen alla Työskentely kuorman alla, joka on vain nostimen varassa, ei ole suositeltavaa Tuotekoodi: 270-C1- ABS ABS ABS Kapasiteetti 5,0 t 12,0 t 12,0 t Min. korkeus (A) Max. korkeus (B) Leveys (C) Asennot spindle spindle spindle Nettopaino 5,0 kg 10,0 kg 14,0 kg * * Kaikki mitat ovat yliän satulan reunaan B A C 54

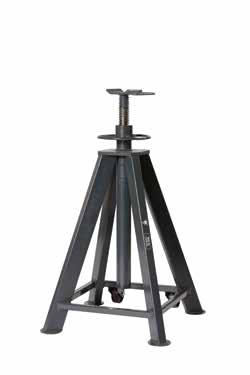

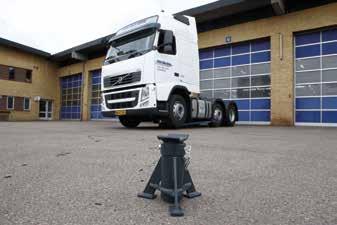

55 AKSELIPUKIT AB16 Akselipukit raskaaseen nostotyöhön Sopii poikkeuksellisen suurille ajoneuvoille, kuten rekoille ja armeijakulkuneuvoille. Monipuolinen korkeudensäätö (3-6 asentoa). Vankka rakenne takaa tukevuuden ja pitkän käyttöiän. Kapasiteetti: 16,0 t VAROITUS : Käytä aina akselipukkeja tukemaan ajoneuvoa ennen työskentelyä sen alla. Työskentely kuorman alla, joka on vain nostimen varassa, ei ole suositeltavaa. ABS8 Erittäin korkeat akselipukit Erityisesti korkealle nostettujen ajoneuvojen tuentaan. Kierrettävä mäntä tarjoaa nopean ja tarkan korkeudensäädön. Kestävät pyörät lisäävät liikuteltavuutta. Vankka rakenne takaa tukevuuden ja pitkän käyttöiän. Kapasiteetti: 8,0 t VAROITUS : Käytä aina akselipukkeja tukemaan ajoneuvoa ennen työskentelyä sen alla. Työskentely kuorman alla, joka on vain nostimen varassa, ei ole suositeltavaa. Tuotekoodi: 270-C1- AB AB AB ABS ABS Kapasiteetti 16,0 t 16,0 t 16,0 t 8,0 t 8,0 t Min. korkeus (A) Max. korkeus (B) Leveys (C) Asennot spindle spindle Nettopaino 15,0 kg 20,0 kg 30,0 kg 29,5 kg 35,0 kg * * * * Kaikki mitat ovat yliän satulan reunaan B A C 55

56 PULLONOSTIMET Malli 1 Hydraulinen pullonostin jatkoruuvilla 5 mallia nostokapasiteetiltaan 2-10 tonnia. Jatkoruuvi. Mallit, joissa viistetty pohja (katso taulukko) tarjoaa lisää vakautta ja turvallisuutta nostimen seuratessa kallistusta ajoneuvoa nostettaessa. 3 osainen galvanoitu pumpun kahva. Helppo säilyttää. Nostinta voidaan käyttää vaakaasennossa pumpun männän ollessa nostimen alapuolella. Kapasiteetti: 2-10 t Sisäänrakennettu ylikuormitusventtiili. Malli 2 Hydraulinen pullonostin jatkoruuvilla raskaaseen nostamiseen 5 mallia nostokapasiteetiltaan tonnia. Jatkoruuvi. Mallit, joissa viistetty pohja (katso taulukko) tarjoaa lisää vakautta ja turvallisuutta nostimen seuratessa kallistusta ajoneuvoa nostettaessa. 3 osainen galvanoitu pumpun kahva. Helppo säilyttää. Kapasiteetti: t Nostinta voidaan käyttää vaakaasennossa pumpun männän ollessa nostimen alapuolella. Kantokahva helpottaa nostimen liikuttelua. Sisäänrakennettu ylikuormitusventtiili. Malli Kapasi- Min. korkeus Hydr. nosto Jatkoruuvi Max. korkeus Paino teetti (A) (B) (C) (D) A ,0 t ,5 kg A3, ,5 t ,8 kg A ,0 t ,7 kg AX ,0 t ,0 kg A ,0 t ,0 kg A ,0 t ,1 kg AX ,0 t ,2 kg AX ,0 t ,8 kg AH ,0 t ,3 kg A ,0 t ,3 kg Viistetty pohja Kaikkia malleja voidaan käyttää lämpötiloissa alueella -20º ja 70ºC Viistetty pohja C B D A 56

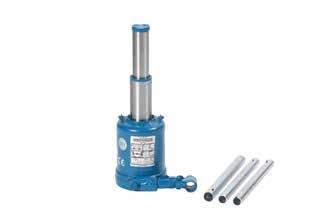

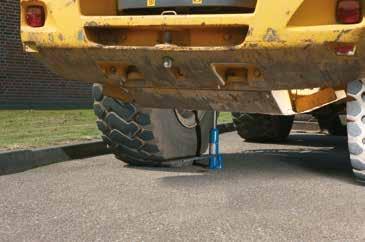

57 PULLONOSTIMET Malli 3 Kapasiteetti: 3-12 t Malli 4 Kapasiteetti: 4 t & 10 t Hydraulinen pullonostin teleskooppimännällä 5 mallia nostokapasiteetiltaan 3-12 tonnia. Osassa malleista jatkoruuvi. Mallissa ATN on vaakasuora pumppaustoiminta ja on siksi ihanteellinen ajoneuvoille, joissa on alhainen maavara. Mallit, joissa viistetty pohja (katso taulukko) tarjoaa lisää vakautta ja turvallisuutta nostimen seuratessa kallistusta ajoneuvoa nostettaessa. 3 osainen galvanoitu pumpun kahva. Helppo säilyttää. Nostinta voidaan käyttää vaaka-asennossa pumpun männän ollessa nostimen alapuolella. Sisäänrakennettu ylikuormitusventtiili. Hydraulinen pullonostin korkean maavaran ajoneuvoille 2 erikoismallia nostokapasiteetiltaan 4 tai 10 tonnia. Pitkä männän liike on ihanteellinen korkean maavaran ajonneuvoille. Mallissa ATN on vaakasuora pumppaustoiminta ja on siksi ihanteellinen ajoneuvoille, joissa on alhainen maavara. Malli ADX viistetyllä pohjalla (katso taulukko) tarjoaa lisää vakautta ja turvallisuutta nostimen seuratessa kallistusta ajoneuvoa nostettaessa. 3 osainen galvanoitu pumpun kahva. Helppo säilyttää. Nostinta voidaan käyttää vaaka-asennossa pumpun männän ollessa nostimen alapuolella. Sisäänrakennettu ylikuormitusventtiili. Malli Kapasi- Min. korkeus Hydr. nosto Jatkoruuvi Max. korkeus Paino teetti (A) (B) (C) (D) ATDX ,0 t ,0 kg AT ,0 t ,2 kg ATG ,0 t ,2 kg ATPX ,0 t ,4 kg ATN ,0 t ,7 kg ADX ,0 t ,3 kg ADX ,0 t ,5 kg B A D Viistetty pohja Kaikkia malleja voidaan käyttää lämpötiloissa alueella -20º ja 70ºC Viistetty pohja 57

58 PYÖRÄNOSTIN LENTOKONEILLE WTA500 Tuotekoodi: 270-C1-WTA500 Kapasiteetti: 500 kg Kapasiteetti: 0,5 t Hydraulinen pyöränostin lentokoneiden pyörien ja jarrurumpujen irrotukseen Joustava ja ergonominen pyöränostin pyörien ja jarrurumpujen helppoon irrotukseen. Suuri nostokorkeus (710 ) tekee siitä ihanteellisen esim. pyörien ja jarrurumpujen nostamiseen kuljetusvaunusta. Säädettävät nostovarret pyöräkokoihin Ø Nostovarsissa on rullalaakerit, minkä ansiosta pyörät on helppo vierittää paikalleen. Jalkapolkimella käytettävä pumppu jättää moleat kädet vapaaksi työskentelyä varten. Käsikäyttöinen kuolleen miehen kytkin varmistaa optimaalisen turvallisuuden kuorman laskun aikana. Kaksi 360º kääntyvää pyörää. WTK Tuotekoodi: 270-C Teleskooppipuomi levyjarrujen, jarrusatuloiden jne. nostamiseen (lisävaruste) Muodostaa pyöränostimeen asennettuna monikäyttöisen nostotyökalun Teleskooppipuomi tarjoaa tehokkuutta ja hyvää ergonomiaa nostettaessa levyjarruja, jarrurumpuja, jarrusatuloita jne. Teleskooppipuomi kääntyy näppärästi sivuun mahdollistaen pyörien irrotusoperaatiot. Kapasiteetti: kg 360º kääntyvä koukku. WTA500 Kapasiteetti 0,5 t Korkeus 1180 Pituus 870 Leveys Rullan/haarukan pituus Rullien etäisyys / Min. korkeus Nostokorkeus Pyöräkoot Ø Paino 100 kg 58

59 LENTOKONETUNKIT 65-1AP Paineilmahydraulinen lentokonetunkki Kompakti ja ohut muotoilu helpottavat käyttöä ja liikuteltavuutta. Teleskooppivarren avulla tunkki voidaan työntää 2170 lentokoneen alle. Helppo ja turvallinen käyttää. Tunkkia voidaan käyttää paineilmalla, typellä lentokoneen pyöristä tai kannettavasta typpipullosta. Jatkoruuvin (80 ) avulla iskunpituus voidaan hyödyntää maksimaalisesti. Nostosylinteri laskeutuu nopeasti ilman kuormaa. Kapasiteetti: 65 t Maks. korkeus: 430 Turvallisuuden varmistavat. käsikäyttöinen laskuventtiili, ylikuormitusventtiili ja kuolleen miehen kytkin. Suunniteltu ja valmistettu lentokonestandardien mukaisesti: EN1915:2001 ja EN12312:2005. MLG - Päälaskuteline NLG - Nokkalaskuteline Airbus A300 / A310 Boeing B707 / 720 B717 B / -200 / -300 / -400 / -500 B B757 / -200 / -300 B / 300 McDonnell Douglas DC8 DC9 Airbus A300/A310 A A / -300 / -500 / -600 Boeing B707 / 720 B727 B / -300 / -400ER B / -300 / -300ER McDonnell Douglas MD11 DC10 Lockheed L AP Kapasiteetti 65 t Min. korkeus 270 Maks. korkeus Rungon Varren pituus Leveys Leveys (pyörien kanssa) Ilmantarve Ilmankulutus bar 350 l/min Paino 85 kg

60 LENTOKONETUNKIT 65-1APH Paineilmahydraulinen lentokonetunkki erikoispitkällä iskunpituudella Kompakti ja ohut muotoilu helpottavat käyttöä ja liikuteltavuutta. Teleskooppivarren avulla tunkki voidaan työntää 2295 lentokoneen alle. Helppo ja turvallinen käyttää. Tunkkia voidaan käyttää paineilmalla, typellä lentokoneen pyöristä tai kannettavasta typpipullosta. Jatkoruuvin (80 ) avulla iskunpituus voidaan hyödyntää maksimaalisesti. Nostosylinteri laskeutuu nopeasti ilman kuormaa. Kapasiteetti: 65 t Maks. korkeus: 520 MLG - Päälaskuteline Airbus A300 / A310 A319 / A320 / A321 (vain MLG-single) A A / -300 Boeing B717 B727 B / -200 / -300 / -400 / -500 B B ER McDonnell Douglas MD11 DC8 DC9 DC10 Turvallisuuden varmistavat. käsikäyttöinen laskuventtiili, ylikuormitusventtiili ja kuolleen miehen kytkin. Suunniteltu ja valmistettu lentokonestandardien mukaisesti: EN1915:2001 ja EN12312:2005. NLG - Nokkalaskuteline Airbus A340 / -500 / -600 Boeing B727 B / -300 / -400ER B / -300 / -300ER McDonnell Douglas MD11 Lockheed L APH Kapasiteetti 65 t Min. korkeus 315 Maks. korkeus Rungon Varren pituus Leveys Leveys (pyörien kanssa) Ilmantarve Ilmankulutus bar 350 l/min Paino 94 kg

61 NOSTIMEN TIETOLOMAKE FL- Raskaan kaluston kevenninnostin 6 t 12 t 16 t 20 t SD- Kevenninnostin 2 t 2,6 t 3,2 t 4 t Nostin: Malli: Kapasiteetti: Vuosi: 1 2 Piirustus nro: D D W = C F A B K T F C A B T A = B = D = G = W W H = K = 3 F W G D H 4 Piirustus T = Jos kuilussa on valot tai muita liikettä estäviä osia, täytä C ja F: C min. = C A B T F max. = Kiskoprofiili K T K T HUOMAA: Asiakas vastaa siitä, että annetut mitat ovat oikein ja riittävät. Huom. EN1493:1998 kevenninnostimen kapasiteetti ei saa olla yli 0,66 x nostimen kapasiteetti. (2 tonnin kevenninnostin 3 tonnin nostimessa voidaan hyväksyä, mutta ei 2,6 t). Päivämäärä: Mittaaja: Jälleenmyyjä: Allekirjoitus: 61

62 KUILUN MITTAUSLOMAKE TUOTE: GD - Kuilunostin 10 t 15 t 20 t FL - Raskas kevenninnostin 6 t 12 t 16 t 20 t GGD - Lattialla liikkuva nostin 15 t SD - Kevenninnostin 2 t 2,6 t 3,2 t 4 t GDT - Teleskooppinen kuilunostin E 1 D C F W A O P B T E 2 C F W A O P T Piirros nro: Mittaa huolellisesti huoltokuilun useasta eri kohdasta. Liukukiskojen välinen etäisyys (W min ja Wmax) saa muuttua enintään 12 kuilun matkalla. W min. = W max. = A min. = B = D = 3 W T 4 Oma piirros E = H = E T = C D F A O P B H Jos kuilussa on valot tai muita liikettä estäviä osia, niin täytä C ja F C min. = F max. = GGD150S - Lattialla liikkuva nostin O min. = O max. = Satulan korkeus Nostosatulan haluttu korkeus ilman nostopalkkia, lukituslaitetta tai jatkokappaleita: lattiapinnan yläpuolella lattiapinnan tasolla lattiapinnan alapuolella Sylinterin kärki sijoitetaan +/- 50 pyydetyn tason mukaisesti. Lisävaruste Huomioi, että erilaiset lisävarusteet lisäävät minimikorkeutta seuraavasti: Nostopalkki T4-1 = Nostopalkki T5-1 = + 95 Nostopalkki T6-1 = + 55 Nostopalkki T4-2 = Nostopalkki T5-2 = Nostopalkki T6-2 = + 90 Turvalukitsin S200 = + 65 P min. = P max. = Liukukiskojen profiili Kartio Suora PYYDÄMME HUOMIOIMAAN: On ostajan vastuulla, että annetut mitat ovat oikein ja että huoltokuilu kestää suunnitellun kuormituksen. Kaikki kiinnitykset tulee mitoittaa nostimen kapasiteetin mukaisesti. Päivämäärä: Mittaaja: Jälleenmyyjä: Allekirjoitus: 62

63 Koivunen Oy:n yleiset myyntiehdot Soveltamisala Nämä ehdot koskevat elinkeinonharjoittajien välisiä kauppoja kotimaan kaupassa. Näitä ehtoja sovelletaan, elleivät osapuolet ole toisin sopineet. 2. Kaupan päättäminen 2.1 Tarjous Myyjän tarjous on voimassa tarjouksessa mainitun ajan. Mikäli kirjallisen tarjouksen voimassaoloaikaa ei ole mainittu, on se 30 päivää tarjouksen päiväyksestä. Suulliseen tarjoukseen on annettava vastaus heti, muutoin se katsotaan hylätyksi. Tarjoukseen liittyvät kuvat, piirustukset, laskelmat ja muut asiakirjat sekä myyntiluettelot ja esitteet sekä niissä annetut tiedot ovat myyjän omaisuutta eikä niitä saa ilman lupaa lainata. Tarjouksen saajalla ei ole oikeutta käyttää niitä myyjän vahingoksi tai antaa niistä tietoja kolmannelle henkilölle. Tarjouksen hinta perustuu valuuttakursseihin tarjouksentekopäivänä, ellei tarjouksessa ole toisin mainittu. 2.2 Tilaus Tarjouspohjaisessa kaupassa sopimus syntyy, kun ostaja on ilmoittanut hyväksyvänsä myyjän tarjouksen. Muussa tapauksessa kauppa syntyy, kun myyjä on vahvistanut tilauksen tai toimittanut tavaran. Antaessaan tilauksen ostaja on hyväksynyt nämä myyntiehdot. 2.3 Puhelintilaus tai sähköinen tilaus Puhelimitse tai sähköisesti tapahtuvan kaupan osalta myyjällä on oikeus ilman korvausvelvollisuutta purkaa kauppa viimeistään kaupantekoa seuraavan kahden arkipäivän aikana siinä tapauksessa, ettei myyjä voi toimittaa tavaraa. 3. Myyjän velvollisuudet 3.1 Toimitusaika Ellei toisin ole sovittu, toimitusaika on luettava alkavaksi siitä allamainitusta ajankohdasta, joka on myöhäisin: a) sopimuksen solmimispäivä b) ostajan toimitukselle välttämättömien tietojen antamisesta. c) sovitun vakuuden tai ennakkomaksun antamisesta 3.2 Toimitusehdot Mikäli toimitusehdoista ei ole sovittu, on ehtona varastotoimituksissa vapaasti myyjän varastossa ilman pakkaus- ja käsittelykuluja. 3.3 Vakuutus Tavaralähetys vakuutetaan aina ostajan laskuun, ellei toisin ole kirjallisesti erikseen sovittu. 3.4 Tavaran luovutus Vaaranvastuu siirtyy ostajalle, kun tavara sopimuksen mukaisesti luovutetaan ostajalle tai itsenäisen rahdinkuljettajan kuljetettavaksi, jollei toimitus-lausekkeesta muuta johdu. Ellei tavaraa luovuteta oikeaan aikaan ja tämä johtuu ostajasta tai ostajan puolelta olevasta seikasta, vaaranvastuu siirtyy ostajalle, kun myyjä on tehnyt sen miltä häneltä sopimuksen mukaan edellytetään luovutuksen mahdollistamiseksi. 3.5 Takuu Myydylle tavaralle on voimassa Koivunen Oy:n yleisten tuotetakuuehtojen ja valmistajan ehtojen mukainen takuu, ellei toisin erikseen sovita. 3.6 Tavaran ominaisuudet Myyjä vastaa tavaran ja pakkauksen laadusta ja tavaran muista ominaisuuksista vain sopimuksessa määriteltyjen ja muiden myyjän antamien tietojen mukaisesti. Ostaja vastaa myyjälle antamiensa tavaran käyttötarkoitukseen liittyvien tietojen oikeellisuudesta. 3.7 Vahingonkorvausvastuu Ellei erikseen ole toisin sovittu, myyjä ei ole velvollinen korvaamaan ostajalle toimituksen viivästyksestä eikä virheellisyydestä, eikä tavaran virheestä aiheutuneita välillisiä vahinkoja. 4. Ostajan velvollisuudet 4.1 Kauppahinta, lisät ja veloitukset Kauppahinta on osapuolten kesken sovittu hinta. Ellei hintaa ole sovittu niin kauppahinta on myyjän veloittama käypä hinta. Kauppahintaan lisätään kulloinkin voimassa olevien ehtojen mukaiset pientoimituskulut sekä kuljetus-, pakkauskulu- ynnä muut veloitukset. 4.2 Maksuehto Maksuehto sovitaan erikseen asiakas- tai tilauskohtaisesti. Varastotoimitusten osalta maksuajan laskenta alkaa laskutuspäivästä ja tehdastoimituksissa toimituspäivästä. 4.3 Kauppahinnan tarkistaminen Myyjä pidättää itsellään oikeuden hintojen tarkistukseen, mikäli valuuttakurssit, tuontimaksut tai muut tavarantoimittajasta riippumattomat maksut, verot tai muut julkisoikeudelliset maksut muuttuvat ennen ostajan maksusuoritusta. Kauppahintaan vaikuttavien valuuttakurssien muuttuessa myyjällä on oikeus muuttaa euromääräistä hintaa samassa suhteessa siltä kauppahinnan osalta, jota myyjä ei ole ostajalta vastaanottanut vähintään yhtä arkipäivää ennen kurssin muutoksen tapahtumapäivää. Arkipäivällä tarkoitetaan tällöin päivää, jona suomalaiset pankit myyvät ulkomaan valuuttaa. Valuuttakurssien muuttuessa verrataan toisiinsa em. tavalla määrättyä maksupäivän kurssia ja tarjouspäivän kurssia. Mikäli tarjouspäivän jälkeen on sovittu muusta kurssista, sitä käytetään tarjouspäivän kurssin sijasta. Jos valuuttakurssi muuttuu laskun erääntymispäivän jälkeen eikä kauppahintaa ole tuolloin maksettu, määräytyy euromääräinen hinta kuitenkin vähintään erääntymispäivän kurssin mukaan. 4.4 Viivästyskorko ja perintäkulut Maksun viivästyessä peritään viivästysajalta myyjän kulloinkin soveltaman korkokannan mukaista viivästyskorkoa laskun mukaisesta eräpäivästä lukien. Myyjällä on viivästyskoron lisäksi oikeus periä kohtuulliset perintäkulut. 4.5 Ostajan viivästys Jos myyjä joutuu lykkäämään toimitusta ostajasta johtuvasta syystä, myyjällä on oikeus kohdan 4.4 mukaiseen korvaukseen viivästysajalta. Lisäksi myyjällä on oikeus korvaukseen myös muista kustannuksista kuten esim. kurssitappioista, varastointikuluista ja tavaran vanhenemisesta aiheutuvasta vahingosta. 4.6 Vakuudet Mikäli vakuuden asettamisesta on sovittu, vakuus on annettava ennen tavaran toimittamisen aloittamista. Myyjä on oikeutettu vaatimaan tämänkin jälkeen vakuuden kauppahinnan maksamisesta, mikäli hänellä on painavia syitä olettaa, että kauppahinta tai sen osa jäisi suorittamatta. Myyjällä on oikeus viivyttää jatkotoimituksia, kunnes erääntyneet maksut on suoritettu tai hyväksyttävä vakuus on annettu. Myyjä on tähän oikeutettu myös silloin kun erääntynyt kauppahinnan osa on jäänyt maksamatta. Tästä viivästyksestä johtuvia korvausvaatimuksia ei ostajalla ole oikeutta esittää. 4.7 Reklamaatio ja virheen korjaaminen Jos toimitus on joltakin osin virheellinen, ostajan tulee ilmoittaa virheestä myyjälle 8 arkipäivän kuluessa toimituspäivästä. Myyjällä on oikeus ensisijaisesti joko korjata virhe tai toimittaa uusi tavara. Ostajalla ei ole oikeutta vaatia toimitusta, jos olosuhteissa on tapahtunut sellainen muutos, joka olennaisesti muuttaa alkuperäisesti sovittujen suoritusvelvollisuuksien suhdetta. 5. Sopimuksen purkaminen 5.1 Ostajan oikeus purkuun Mikäli myyjän toimitus poikkeaa olennaisesti sovitusta eikä puutetta ostajan kirjallisen huomautuksen johdosta kohtuullisessa ajassa korjata tai uutta sopimuksen mukaista tavaraa toimiteta tai jos myyjästä riippuvasta syystä toimitus viivästyy olennaisesti siten, että siitä aiheutuu ostajalle kohtuutonta haittaa, on ostajalla oikeus purkaa sopimus. Jos kaupan kohteena oleva tavara on valmistettu tai hankittu erityisesti ostajaa varten hänen ohjeidensa ja toivomustensa mukaisesti, eikä myyjä voi ilman huomattavaa tappiota käyttää tavaraa hyväkseen muulla tavoin, saa ostaja purkaa kaupan myyjän viivästyksen vuoksi vain, jos kaupan tarkoitus jää hänen osaltaan viivästyksen vuoksi olennaisesti saavuttamatta. 5.2 Myyjän oikeus purkuun Mikäli kauppahintaa ei makseta määräaikana eikä tämä johdu myyjästä, on myyjällä oikeus purkaa kauppa tai se osa kauppaa, jota koskevaa tavaraa ostaja ei ole vielä vastaanottanut, mikäli viivästys on oleellinen. Myyjällä on purkuoikeus myös silloin, kun ostajan ilmoituksen perusteella tai muuten on ilmeistä, että ostajan suoritus tulee viivästymään oleellisesti. Myyjä voi lisäksi purkaa kaupan, jos ostaja ei myötävaikuta kauppaan sovitulla tai muutoin kohtuuden edellyttämällä tavalla ja sopimusrikkomuksella on myyjälle olennainen merkitys. Jos ostaja ei nouda tai vastaanota tavaraa oikeaan aikaan myyjältä, myyjällä on oikeus purkaa kauppa 3 päivän kuluttua siitä, kun myyjä on kehottanut ostajaa noutamaan tai vastaanottamaan tavaran, eikä ostaja ole myyjän kehotusta noudattanut. 5.3 Vapautuminen toimituksesta Myyjä ei ole velvollinen täyttämään sopimusta, jos sille on olemassa este, jota myyjä ei voi voittaa tai, jos sopimuksen täyttäminen edellyttäisi uhrauksia, jotka ovat kohtuuttomia verrattuna ostajalle siitä koituvaan etuun. Myyjä ei ole velvollinen korvaamaan ostajalle sopimuksen täyttämättä jättämisestä aiheutunutta vahinkoa ja hän voi myös purkaa sopimuksen. 6. Palautus Ostaja ei ole oikeutettu palauttamaan tavaraa, ellei siitä ole myyjän kanssa erikseen sovittu. Myyjä on oikeutettu vähentämään hyvityslaskun määrästä käsittelykuluja tuotteesta riippuen % tapauskohtaisesti, kuitenkin vähintään 10,-/lähetys. Palautuksen yhteydessä on aina ilmoitettava laskun tai lähetysmääräyksen numero sekä päivämäärä, lisäksi on noudatettava Koivunen Oy:n palautusohjeita. Erityisesti ostajaa varten tilattuja tai hankittuja virheettömiä tavaroita ei voi myyjälle palauttaa. 7. Omistusoikeuden siirtyminen Omistusoikeus tavaraan siirtyy ostajalle silloin, kun koko kauppahinta on maksettu, ellei erikseen ole toisin sovittu. 8. Ilmoitukset Toiselle osapuolelle lähetettyjen ilmoitusten perilletulosta vastaa lähettäjä. 9. Erimielisyyksien ratkaiseminen Myyjän ja ostajan väliseen sopimukseen liittyvät erimielisyydet pyritään ensisijaisesti ratkaisemaan osapuolten välisin neuvotteluin. Ellei toisin ole sovittu, riidat ratkaistaan välimiesmenettelyssä yhden välimiehen toimesta. Välimiehen asettaa Keskuskauppakamarin välityslautakunta ja välimiesmenettelyssä noudatetaan tämän lautakunnan sääntöjä. Myyjällä on kuitenkin aina oikeus vaatia kauppaan perustuvaa erääntynyttä saatavaansa myyjän kotipaikan alioikeudessa.
