1 Käyttöopas Q1859 Q2009 Q2159

2 Kaikki HP-tuotteita ja -palveluja koskevat takuut on esitetty tuote- ja palvelukohtaisesti toimitettavassa takuuilmoituksessa. Mitään tämän oppaan sisällöstä ei pidä tulkita lisätakuuksi. HP ei vastaa tämän oppaan teknisistä tai toimitusvirheistä tai -puutteista. HP ei ota vastuuta valmistamansa ohjelmiston käytöstä ja toimintavarmuudesta, jos ohjelmistoa käytetään jonkin muun toimittajan kuin HP:n toimittamassa laitteessa. Tämä opas sisältää tekijänoikeuslailla suojattuja patenttitietoja. Mitään tämän aineiston osaa ei saa monistaa, jäljentää tai kääntää muulle kielelle ilman HP:n kirjallista lupaa. Hewlett-Packard Company Tantau Avenue Cupertino, California USA Copyright Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröityjä tavaramerkkejä. Adobe ja Acrobat ovat Adobe Systems Incorporatedin tavaramerkkejä. ENERGY STAR ja ENERGY STAR -logo ovat Yhdysvaltain ympäristönsuojeluviraston (EPA:n) Yhdysvalloissa rekisteröityjä merkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. HP tukee tekniikan laillista käyttöä eikä hyväksy tai suosittele tuotteidensa käyttöä muihin kuin tekijänoikeuslain sallimiin tarkoituksiin. Tässä olevia tietoja voidaan muuttaa ilmoittamatta muutoksista etukäteen.

3 Merkintätavat Seuraavassa osassa kuvataan tässä julkaisussa käytettävät merkintätavat. Huomautukset, varoitukset ja vakavat varoitukset Tässä oppaassa osa tekstistä on merkitty kuvakkeella. Nämä tekstit ovat huomautuksia, varoituksia ja vakavia varoituksia, ja niitä käytetään seuraavasti: VAARA: Ilmaisee sitä, että ohjeiden noudattamatta jättämisestä saattaa seurata ruumiinvamma tai kuolema. VAROITUS: Ilmaisee sitä, että ohjeiden noudattamatta jättäminen saattaa aiheuttaa vahinkoa laitteistolle tai johtaa tietojen menetykseen. HUOMAUTUS: Tämän merkinnän ohessa on lisätietoja. Käyttöopas iii

4 iv Käyttöopas

5 Sisällysluettelo Merkintätavat... iii Huomautukset, varoitukset ja vakavat varoitukset... iii Tuotteiden ominaisuudet Compaqin LCD-näytöt Ominaisuudet Turvallisuus- ja huolto-ohjeita Tärkeää turvallisuutta koskevaa tietoa Turvallisuuteen liittyvät varotoimet Huolto Näytön puhdistaminen Näytön asentaminen Näytön poistaminen pakkauksestaan Näytön asentaminen Näytön työpöytäkäytön valmisteleminen Näytön seinäasennuksen valmisteleminen Analogisen VGA-kaapelin liittäminen VGA-kaapelin kytkeminen Ääni- ja videokaapelit ja sovittimet Äänikaapelin kytkeminen Virtajohdon kytkeminen Kaapelien hallinta Kallistuksen säätäminen Näytön käyttäminen CD-ohjelmisto ja -apuohjelmat Ohjaimien asentaminen Näytön ohjainohjelmiston asentaminen CD-levyltä Päivitettyjen ohjaimien lataaminen Internetistä Automaattisäätötoiminnon käyttäminen Sivupaneelin säätimet Näyttövalikon (OSD-valikon) käyttäminen OSD-valikon valinnat Näytön olosuhteiden tunnistaminen Näytön laadun säätäminen Analogisen videon optimointi Virransäästöominaisuus Näytön kuljetuksen valmisteleminen Näytön kuljetuksen valmisteleminen Vianmääritys... A-1 Yleisten ongelmien ratkaiseminen...a-1 Tuen saaminen hp.com-sivustosta...a-2 Valmistelut ennen puhelua tekniseen tukeen...a-2 Arvokilven sijainti...a-2 Käyttöopas v

6 Sisällysluettelo Tekniset tiedot... B-1 Compaqin LCD-näytöt... B-1 Esiasetetut videotilat... B-3 LCD-näytön laatu ja pikselikäytäntö... B-4 Virtajohtosarjaa koskevat vaatimukset... B-4 Viraston säännöstenmukaisuusilmoitukset... C-1 FCC:n (Federal Communications Commission) ilmoitus...c-1 Muutokset...C-1 Kaapelit...C-1 Ilmoitus FCC-tunnuksella merkittyjen tuotteiden yhdenmukaisuudesta, vain Yhdysvallat...C-1 Materiaalien hävittäminen...c-2 Kemialliset aineet...c-2 Kanadaa koskeva huomautus...c-2 Avis Canadien...C-2 Euroopan unionin säännöstenmukaisuusilmoitus...c-2 Yksityiskotien jätteiden hävitys Euroopan unionin alueella...c-3 Japania koskeva huomautus...c-3 Japanin virtajohtoa koskeva huomautus...c-3 Japanin materiaalisisältöä koskeva ilmoitus...c-3 Koreaa koskeva huomautus...c-3 EPA ENERGY STAR -yhdenmukaisuus...c-4 HP-kierrätysohjelma...C-4 Hakemisto... D-1 vi Käyttöopas

7 1 Tuotteiden ominaisuudet Compaqin LCD-näytöt Compaqin LCD (liquid crystal display) -näytöissä on aktiivimatriisi-, ohutkalvotransistori (TFT) -näyttö. Tässä oppaassa käsitellään seuraavia malleja: Q1859 LCD-näyttö Q2009 LCD-näyttö Q2159 LCD-näyttö. Ominaisuudet Suuri diagonaalinäyttö Suurin graafinen tarkkuus: Q1859: x 60 Hz Q2009: x 60 Hz Q2159: x 1 60 Hz Lisäksi pienempien tarkkuuksien koko näytön tuki Analoginen VGA-videotulo Nopea reaktioaika parantaa peli- ja grafiikkakokemusta Helppo katsella sekä istuma-asennossa että seisaallaan tai liikuttaessa näytön sivulta toiselle Kallistuksensäätö Irrotettava jalusta ja VESA-standardin mukaiset vakiokiinnitysreiät joustavia kiinnitysratkaisuja, kuten seinäkiinnitystä, varten Turvalukitusaukko turvalukitusvaijeria varten (turvalukitusvaijeri myydään erikseen) Plug and Play -ominaisuus, jos tietokonejärjestelmä tukee sitä Näyttövalikon (OSD) säädöt helppoa asennusta ja kuvaruudun optimointia varten (valitse englanti, yksinkertaistettu kiina, ranska, saksa, italia, espanja, hollanti, japani tai brasilianportugali) Sisäänrakennetut stereokaiuttimet laitteen etuosassa Virransäästö, jonka avulla voi vähentää virrankulutusta Quick View -asetusten näyttö Käyttöopas 1-1

8 Tuotteiden ominaisuudet Ohjelmisto- ja apuohjelma-cd-levy, jonka sisältö on seuraava: ohjaimet automaattisäätöohjelmisto asiakirjat Adobe Acrobat Reader. 1-2 Käyttöopas

9 2 Turvallisuus- ja huolto-ohjeita Tärkeää turvallisuutta koskevaa tietoa Virtajohto on suunniteltu käytettäväksi tämän näytön kanssa. Jos käytät muuta johtoa, käytä vain tämän näytön kanssa yhteensopivaa virtalähdettä ja liitäntää. VAARA: Liitä aina näyttö, tietokone ja muut laitteet maadoitettuun pistorasiaan. Älä poista virtajohdon maadoitusominaisuutta käytöstä, koska silloin lisäät sähköiskun tai laitteiston vaurioitumisen vaaraa. Maadoitettu pistoke on tärkeä turvaominaisuus. VAARA: Varmista oman turvallisuutesi takia, että maadoitettu pistorasia, johon virtajohto kytketään, on helposti käyttäjän ulottuvilla ja mahdollisimman lähellä laitetta. Kun haluat katkaista virran laitteesta, ota pistokkeesta tukeva ote ja irrota virtajohto pistorasiasta. Älä koskaan vedä johdosta. VAROITUS: Voit suojata näyttöä ja tietokonetta kytkemällä kaikki tietokoneen ja oheislaitteiden (kuten näytön, tulostimen tai skannerin) johdot ylijännitesuojalaitteeseen, kuten ylijännitesuojauksella varustettuun monipistorasiaan tai katkeamattoman tehonsyötön teholähteeseen (UPS). Kaikki monipistorasiat eivät anna ylijännitesuojaa; monipistorasiassa on oltava ylijännitesuojasta kertova tarra. Käytä monipistorasiaa, jonka valmistaja tarjoaa vahingonkorvausvakuutuksen, jolloin voit saada uudet laitteet vanhojen tilalle, mikäli ylijännitesuoja pettää. Turvallisuuteen liittyvät varotoimet Käytä vain tämän näytön kanssa yhteensopivaa virtalähdettä ja liitäntää näytön tuotetarran/takalevyn merkintöjen mukaan. Varmista, että kaikkien pistorasiaan kytkettyjen tuotteiden yhteenlaskettu teho ei ylitä pistorasian virta-arvoa ja että virtajohtoon liitettyjen tuotteiden yhteenlaskettu teho ei ylitä virtajohdon liitäntätehoa. Katso kunkin laitteen tehoarvot (ampeeria, A) virrankulutusta koskevasta tarrasta. Asenna näyttö lähelle sellaista pistorasiaa, johon pääsee helposti käsiksi. Kun haluat irrottaa näytön pistorasiasta, tartu lujasti pistokkeeseen ja vedä se pois pistorasiasta. Älä koskaan irrota näyttöä pistorasiasta vetämällä johdosta. Älä laita mitään virtajohdon päälle. Älä kävele johdon päällä. Käyttöopas 2-1

10 Turvallisuus- ja huolto-ohjeita Huolto Voit pidentää näytön suorituskykyä ja sen käyttöikää seuraavasti: Älä avaa näytön koteloa tai yritä huoltaa tätä tuotetta itse. Jos näyttö ei toimi oikein tai se on pudonnut tai vaurioitunut, ota yhteys Hewlett-Packardin valtuutettuun jälleenmyyjään tai palveluntarjoajaan. Tee vain säätöjä, jotka on kuvattu käyttöohjeissa. Katkaise virta näytöstä, kun sitä ei käytetä. Voit pidentää näytön käyttöikää huomattavasti käyttämällä näytönsäästöohjelmaa ja katkaisemalla näytöstä virran silloin, kun sitä ei käytetä. Pidä näyttö hyvin tuuletetussa paikassa, jossa valoa, lämpöä ja kosteutta on kohtuullisesti. Kotelossa on koloja ja aukkoja, jotka on tarkoitettu tuuletusta varten. Näitä aukkoja ei saa tukkia tai peittää. Älä koskaan työnnä minkäänlaisia esineitä kotelon aukkoihin tai muihin koloihin. Irrota näyttö pistorasiasta ennen puhdistusta. Älä käytä nestemäisiä tai sumutettavia puhdistusaineita. Älä pudota näyttöä tai aseta sitä epävakaalle pinnalle. Kun irrotat näytön jalustaa, aseta näyttö kuvaruutu alaspäin pehmeälle alustalle, jotta se ei naarmuunnu, turmellu tai mene rikki. Näytön puhdistaminen Näyttö on laadukas optinen laite, jonka puhdistus vaatii erityistä varovaisuutta. Puhdista näyttö noudattaen seuraavia ohjeita: 1. Sammuta virta tietokoneesta ja näytöstä. 2. Irrota näyttö pistorasiasta ennen puhdistusta. VAROITUS: Älä käytä bentseeniä, tinneriä, ammoniakkia tai mitään haihtuvia aineita näytön kuvaruudun tai kotelon puhdistukseen. Nämä kemikaalit voivat vahingoittaa näyttöä. Älä käytä nestemäisiä tai sumutettavia puhdistusaineita. Älä koskaan käytä vettä LCD-näytön puhdistukseen. 3. Pyyhi kuvaruutu pehmeällä, kuivalla ja puhtaalla liinalla. Jos näyttö vaatii lisäpuhdistusta, käytä antistaattista näytönpuhdistusainetta. 4. Pyyhi pöly näytön kotelosta. Puhdista kotelo kostealla liinalla. Jos kotelo vaatii lisäpuhdistusta, käytä isopropyylialkoholilla kostutettua puhdasta liinaa. 5. Kytke näytön kaapelit. 6. Kytke virta tietokoneeseen ja näyttöön. 2-2 Käyttöopas

11 3 Näytön asentaminen Näytön poistaminen pakkauksestaan 1. Poista näyttö pakkauksestaan. Varmista, että kaikki sisältö on mukana. Laita pakkauslaatikko talteen. 2. Katkaise virta tietokoneesta ja muista liitetyistä laitteista. 3. Päätä, asennetaanko näyttö työpöydälle vai kiinnitetäänkö se seinään. Lisätietoja on tämän luvun kohdassa Näytön asentaminen. 4. Valmistele tasainen alue näytön kokoamista varten. Voit tarvita tasaisen, pehmeän ja suojatun alueen, johon voit laittaa näytön alassuin, kun valmistelet sen asennusta. 5. Tarvitset ristipääruuvitaltan näytön seinäasennuksen valmistelua varten. Voit tarvita tasapäisen ruuvitaltan eräiden kaapeleiden kiinnittämiseen. Näytön asentaminen Voit asentaa näytön työpöydälle tai kiinnittää sen seinään. Aseta näyttö mukavaan, hyvin tuuletettuun paikkaan tietokoneen lähelle. Liitä näytön kaapelit, kun näyttö on asennettu. Näytön työpöytäkäytön valmisteleminen VAROITUS: Kuvaruutu on helposti särkyvä. Älä kosketa tai paina nestekidenäyttöä, sillä se voi vahingoittua. 1. Aseta näyttö kuvaruutu alaspäin tasaiselle, pehmeälle ja suojatulle alustalle siten, että tukipylväs ulottuu alustan yli. 2. Ota kiinni jalustasta ja työnnä se tukipylvään pohjaan, kunnes jalusta napsahtaa paikalleen. Näytön jalustan asentaminen Käyttöopas 3-1

12 Näytön asentaminen 3. Nosta näyttö pystyasentoon ja pane se tasaiselle, liikkumattomalle pinnalle. Näyttö pystyasennossa Näytön seinäasennuksen valmisteleminen VAARA: Jotta henkilövahinkoja ei sattuisi eikä laitteisto vaurioituisi, tarkista ennen näytön kiinnittämistä, että seinäkiinnike on asennettu ja kiinnitetty turvallisesti. Katso seinäkiinnikkeen mukana toimitettuja ohjeita ja tarkista, että kiinnike pystyy kannattamaan näytön. 1. Irrota virtajohto ja kaikki kaapelit näytöstä. 2. Aseta näyttö kuvaruutu alaspäin tasaiselle, suojatulle alustalle. 3. Irrota jalusta tukipylväästä puristamalla kahta vapautusliuskaa toisiaan kohti. Vedä jalustaa samalla irti pylväästä. Näytön jalusta altapäin; vapautusliuskat näkyvät ympyröitynä 3-2 Käyttöopas

13 Näytön asentaminen 4. Poista nuolilla merkityt ruuvit tukipylvään sisäpuolelta. Poista ruuvit tukipylvään sisäpuolelta 5. Heiluta tukipylvään alaosaa edestakaisin, kunnes se irtoaa tukipylvään asennuslevyä peittävästä yläosasta. Pylvään alaosan irrottaminen yläosasta 6. Liu'uta pylvään yläosaa ylös, jolloin asennuslevy tulee näkyviin. Pylvään yläosan poistaminen 7. Poista pylvään asennuslevyn kiinnitysruuvit. Käyttöopas 3-3

14 Näytön asentaminen 8. Liu uta pylvään asennuslevy irti näytön pohjasta. Pylvään asennuslevyn liu'uttaminen irti näytöstä 9. Poista Compaqin tunnus näytön takakannesta. Näkyviin tulee kaksi ylintä seinäasennuslevyä varten olevaa, kiertein varustettua reikää (A) ja (B). Käytä veitsen terää tunnuksen irrottamiseen. HUOMAUTUS: Tunnus on kiinnitetty kumiliimalla. A C B D Tunnuslevyn poistaminen näytön takaosasta Kiinnitä kääntövarsi tai muu kiinnike näytön takaosassa oleviin neljään reikään (A), (B), (C) ja (D) ruuveilla (eivät kuulu toimitukseen). 10. Noudata kiinnikkeen mukana toimitettuja ohjeita ja varmista, että näyttö on turvallisesti kiinnitetty. Paneelin takana olevat neljä kiinnitysreikää ovat litteiden näyttöjen kiinnittämisen VESA-standardin mukaisia. 11. Kiinnitä kääntövarsi tai muu kiinnike. 3-4 Käyttöopas

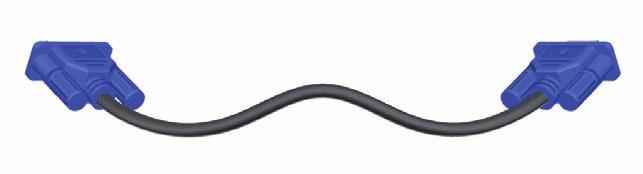

15 Näytön asentaminen Analogisen VGA-kaapelin liittäminen Liitä litteä Compaq-näyttö tietokoneeseen VGA-videokaapelilla. VGA-kaapelin kytkeminen VGA-kaapelin kytkeminen Kytke VGA-kaapelin toinen pää näytön taakse ja toinen pää tietokoneen VGA-videoliittimeen. HUOMAUTUS: Jos tietokoneessa on DVI-I-liitäntä mutta ei VGA-liitäntää, kytke näyttö tietokoneeseen DVI/VGA-sovittimella. Liitä DVI/VGA-sovitin tietokoneen näytönohjaimen DVI-liittimeen ja kytke sitten VGA-kaapeli muuntimeen ja näyttöön. Käyttöopas 3-5

16 Näytön asentaminen Ääni- ja videokaapelit ja sovittimet Seuraavassa taulukossa on lueteltu kaapeli- ja sovitintyypit, joita voidaan tarvita näytön kytkemiseen tietokoneeseen, televisioon tai multimediasovittimeen. Liittimen ja kaapelien lukumäärä ja tyyppi voi vaihdella mallin mukaan. Eräät kaapelit ja sovittimet ovat vain tietyissä malleissa, ja niitä voidaan myydä erikseen. Kaapeli/sovitin Nimi Kuvaus VGA-kaapeli VGA lähettää analogisen videosignaalin. DVI/VGA-sovitin Liittää VGA-näytön tietokoneen, television tai multimediasovittimen takana olevaan DVI-liitäntään. DVI/VGA-kaapeli Liittää VGA-näytön tietokoneen, television tai multimediasovittimen takana olevaan DVI-liitäntään. Äänikaapeli Liittää tietokoneen äänen ulosmenon näytön äänen sisääntuloon. Näin voit kuunnella ääntä näytön sisäänrakennetuista kaiuttimista. HUOMAUTUS: VGA- tai DVI-signaalia käytettäessä ääni täytyy kytkeä erikseen, koska VGA- tai DVI-signaali sisältää vain videodataa, ei äänidataa. 3-6 Käyttöopas

17 Näytön asentaminen Äänikaapelin kytkeminen Kytke näytön sisäänrakennetut kaiuttimet tietokoneeseen äänikaapelilla seuraavan kuvan mukaisesti. Äänikaapelien kytkeminen liittimien sijainti saattaa vaihdella Käyttöopas 3-7

18 Näytön asentaminen Virtajohdon kytkeminen 1. Lue alla oleva varoitus. VAARA: Voit välttää sähköiskut ja laitteiston vahingoittumisen toimimalla seuraavasti: Käytä vain maadoitettua pistoketta ja pistorasiaa. Maadoitettu pistoke on tärkeä turvaominaisuus. Kytke virtajohto maadoitettuun pistorasiaan. Varmista, että maadoitettu pistorasia, johon virtajohto kytketään, on helposti käyttäjän ulottuvilla ja mahdollisimman lähellä laitetta. Aseta virtajohto niin, ettei sen päälle astuta ja ettei se joudu puristuksiin sen päällä tai sitä vasten olevien esineiden takia. Älä aseta mitään virtajohtojen tai kaapeleiden päälle. Sijoita ne niin, ettei kukaan vahingossa astu niiden päälle tai kompastu niihin. Älä vedä johdoista tai kaapeleista. Lisätietoja on liitteen B kohdassa Tekniset tiedot. Virtajohdon kytkeminen 2. Kytke virtajohdon toinen pää näyttöön ja toinen pää maadoitettuun seinäpistorasiaan. VAARA: Jotta sähköiskun vaaraa ei olisi, toimi seuraavasti, jos kunnolla maadoitettua pistorasiaa ei ole käytettävissä: (1) Käytä sellaista sähköpistorasian sovitinta, joka tarjoaa kunnollisen maadoituksen. (2) Asennuta kunnollisesti maadoitettu sähköpistorasia. 3-8 Käyttöopas

19 Näytön asentaminen Kaapelien hallinta Compaqin LCD-näyttö helpottaa kaapelien hallintaa. Kaapelit voidaan helposti johtaa onton tukipylvään läpi, jolloin ne ovat piilossa, kun näyttöä katsotaan edestäpäin. Kaapelien vieminen tukipylvään takaosan kautta Käyttöopas 3-9

20 Näytön asentaminen Kallistuksen säätäminen Säädä näytön kallistusta optimaalista katselua varten seuraavalla tavalla: 1. Asetu näytön eteen ja pidä jalustaa paikallaan, jotta näyttö ei kaadu, kun kallistusta muutetaan. 2. Säädä kallistusta siirtämällä näytön yläreunaa joko itseäsi kohti tai poispäin itsestäsi. Älä kosketa kuvaruutua. Kallistuksensäätö 3-10 Käyttöopas

21 4 Näytön käyttäminen CD-ohjelmisto ja -apuohjelmat Näytön mukana toimitettu CD-levy sisältää ohjaimet ja ohjelmiston, jotka voidaan asentaa tietokoneeseen. Ohjaimien asentaminen Jos päätät päivittää ohjaimet, voit asentaa näytön ohjaimen INF- ja ICM-tiedostot CD-levyltä. Näytön ohjainohjelmiston asentaminen CD-levyltä Voit asentaa näytön ohjainohjelmiston CD-levyltä seuraavasti: 1. Aseta CD-levy tietokoneen CD-asemaan. CD-levyn valikko tulee näkyviin. 2. Valitse kieli. 3. Valitse Install Monitor Driver Software (asenna näytön ohjainohjelmisto). 4. Noudata näyttöön tulevia ohjeita. 5. Käynnistä tietokone uudelleen. 6. Varmista, että Display Control Panel (näytön ohjauspaneeli) -asetuksissa näkyvät oikeat tarkkuudet ja virkistystaajuudet. Lisätietoja on Windows -käyttöjärjestelmän ohjeissa. HUOMAUTUS: Digitaalisesti allekirjoitetut näytönohjaimet (INF- tai ICM-tiedostot) on ehkä asennettava manuaalisesti CD-levyltä, jos tapahtuu asennusvirhe. Ohjeet ovat CD-levyllä olevassa Driver Software Readme -tiedostossa (vain englanniksi). Päivitettyjen ohjaimien lataaminen Internetistä Ohjaimien ja ohjelmistotiedostojen uusimman version lataaminen HP:n tukisivustosta: 1. Lisätietoja on osoitteessa 2. Valitse sopiva maa/alue. 3. Valitse Ajurien ja ohjelmistojen lataus. 4. Anna näytön mallinumero. Näytön ohjelmiston lataussivut tulevat näkyviin. 5. Lataa ja asenna ohjain- ja ohjelmistotiedostot noudattamalla lataussivujen ohjeita. 6. Varmista, että käyttämäsi järjestelmä täyttää vaatimukset. Käyttöopas 4-1

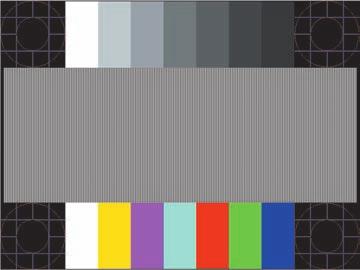

22 Näytön käyttäminen Automaattisäätötoiminnon käyttäminen Voit helposti optimoida näytön suorituskyvyn VGA-tuloa varten käyttämällä näytön Auto/OK-painiketta ja toimitetulla CD-levyllä olevaa automaattisäätökuvio-ohjelmistoa. Älä käytä tätä menettelyä, jos näyttö käyttää DVI- tai HDMI-tuloa. Jos näyttö käyttää VGA-tuloa, tämä menettely voi korjata seuraavat kuvanlaatuongelmat: Kuva on epätarkka tai epäselvä. Kuvassa esiintyy häntimistä, jälkivarjostumia tai varjostusta. Kuvassa näkyy heikkoja pystypalkkeja. Kuvassa näkyy ohuita, vieriviä vaakajuovia. Kuva on epäkeskinen. VAROITUS: Kuvan palamista kiinni voi esiintyä näytöissä, joiden ruudussa näkyy sama staattinen kuva pitkään (näyttö on käyttämättä 12 peräkkäistä tuntia). Jotta kuvan palamista kiinni näyttöön ei tapahtuisi, ota aina käyttöön näytönsäästäjäsovellus tai sulje näyttö, jos sitä ei käytetä pitkään aikaan. Jäännöskuvia voi esiintyä kaikissa LCD-näytöissä. Automaattisäätötoiminnon käyttäminen: 1. Anna näytön lämmetä 20 minuutin ajan ennen säätämistä. 2. Paina näytön etupaneelin Auto/OK-painiketta. Voit myös toimia seuraavasti: paina Menu-painiketta ja valitse sitten OSD-valikosta ensin Image Control (kuvan säätö) ja sitten Auto Adjustment (automaattisäätö). Lisätietoja on tämän luvun kohdassa Näytön laadun säätäminen. Jos tulos ei ole tyydyttävä, jatka tätä menettelyä. 3. Aseta CD-levy tietokoneen CD-asemaan. CD-levyn valikko tulee näkyviin. 4. Valitse kieli. 5. Valitse Open Auto Adjustment Software (avaa automaattisäätöohjelmisto). 6. Asetustestikuvio tulee näkyviin. Automaattisäädön testikuvio 7. Kun painat näytön sivupaneelin Auto/OK-painiketta, muodostuu tasainen keskitetty kuva. 4-2 Käyttöopas

23 Näytön käyttäminen Sivupaneelin säätimet Ohjauspainikkeet ovat näytön oikealla sivulla: Sivupaneelin ohjauspainikkeet Nro Kuvake Kuvaus 1 Virta Käynnistää näytön tai asettaa sen valmius- tai lepotilaan. HUOMAUTUS: Virtapainike on näytön oikealla sivulla ylhäällä. 2 Auto/OK Säätää näytön automaattisesti ihanteellisille asetuksille, kun OSD ei ole aktiivinen. / Ottaa käyttöön valitun vaihtoehdon. 3 /+ Quick View -pikanäppäin. / Siirtyy OSD-valikossa eteenpäin tai suurentaa säätötasoja. 4 / Äänenvoimakkuuden säädön pikanäppäin. / Siirtyy OSD-valikossa takaisinpäin tai pienentää säätötasoja. 5 Menu Avaa, valitsee tai sulkee OSD-valikon. Käyttöopas 4-3

24 Näytön käyttäminen Näyttövalikon (OSD-valikon) käyttäminen Näyttövalikko on näyttökuvan päälle tuleva kuva, jota käytetään yleisesti näytöissä, televisioissa, videonauhureissa ja DVD-soittimissa. Näyttövalikossa näkyy tietoja, kuten äänenvoimakkuus, kanava ja aika. 1. Jos näyttöön ei ole vielä kytketty virtaa, paina virtapainiketta. 2. Avaa OSD-valikko painamalla Menu-painiketta. OSD-päävalikko tulee näkyviin. 3. Voit navigoida pää- tai alivalikossa painamalla näytön sivupaneelin + (plus) -painiketta, kun haluat vierittää ylöspäin, tai (miinus) -painiketta, kun haluat vierittää alaspäin. Valitse sitten korostamasi toiminto painamalla näytön etupaneelin Auto/OK-painiketta. Valikko siirtyy alkuun, jos vierität alaspäin valintojen alimmassa kohdassa. Valikko siirtyy loppuun, jos vierität ylöspäin valintojen ylimmässä kohdassa. 4. Voit säätää valitun kohteen arvoa painamalla + tai painiketta. 5. Valitse Save and Return (tallenna ja palaa). Jos et halua tallentaa asetusta, valitse alivalikosta Cancel (peruuta) tai päävalikosta Exit (poistu). 6. Sulje OSD-valikko painamalla Menu-painiketta. HUOMAUTUS: Kun valikko on näkyvissä eikä mihinkään painikkeeseen kosketa 30 sekuntiin (tehtaan oletusasetus), säädöt ja asetukset tallennetaan ja valikko sulkeutuu. OSD-valikon valinnat Seuraavassa taulukossa luetellaan OSD-valikon valinnat ja niiden toimintokuvaukset. Kun OSD-valikkokohdetta on muutettu ja jos valikkonäytössä on nämä vaihtoehdot, voit valita seuraavista: Cancel (peruuta) palaa edelliselle valikkotasolle. Save and Return (tallenna ja palaa) tallenna kaikki muutokset ja palaa OSD-päävalikkoon. Save and Return -vaihtoehto on käytettävissä vain, jos valikkokohdetta on muutettu. Reset (palauta) palauta edellinen asetus. Kuvake Päävalikon valinnat Alivalikon valinnat Kuvaus Brightness (kirkkaus) Contrast (kontrasti) Säätää näytön kirkkaustasoa. Säätää näytön kontrastitasoa. Image Control (kuvan säätö) Säätää näyttökuvaa. Ottaa myös valaistusanturin käyttöön tai poistaa sen käytöstä (valitut mallit). Auto Adjustment (automaattisäätö) Horizontal Position (vaakasijainti) Vertical Position (pystysijainti) Clock (kello) Clock Phase (kellovaihe) Säätää automaattisesti näyttökuvaa (vain VGA-tulo). Säätää automaattisesti kuvan vaakasijaintia (vain VGA-tulo). Säätää automaattisesti kuvan pystysijaintia (vain VGA-tulo). Minimoi ruudun taustalla näkyvät pystypalkit tai -raidat. Kellon säätäminen muuttaa myös näytön vaakanäyttökuvaa (vain VGA-tulo). Säätää näytön tarkennusta. Tämän säädön avulla voit poistaa vaakasuuntaista kohinaa ja selkeyttää tai terävöittää merkkejä (vain VGA-tulo). 4-4 Käyttöopas

25 Näytön käyttäminen Kuvake Päävalikon valinnat Alivalikon valinnat Kuvaus (jatkuu) Color (väri) Valitsee näytön värin. Tehtaan oletusasetus on K tai Custom Color (mukautettu väri) mallin mukaan K Vaihtaa sinertävän valkoiseen K Vaihtaa punertavan valkoiseen. Quick View Custom Color (mukautettu väri) srgb Elokuva Valokuva Pelaaminen Teksti Mukautettu Asetukset tallennetaan, kun käyttäjä säätää kirkkautta, kontrastia tai väriä jossakin Quick View -vaihtoehdossa. Valitsee ja säätää omia väriasteikkoja: R Asettaa omat punaisen värin tasot. G Asettaa omat vihreän värin tasot. B Asettaa omat sinisen värin tasot. Asettaa näytön värit mukautumaan kuvatekniikkateollisuuden käyttämiin väristandardeihin. Language (kieli) Valitsee OSD-valikon näyttökielen. Oletuskieli on englanti. Management (hallinta) Valitsee näytön virranhallintaominaisuudet. Volume (äänenvoimakkuus) OSD Control (OSD-ohjaus) Virransäästö Tilanäyttö Säätää äänenvoimakkuutta. Säätää OSD-valikon sijaintia näytössä. Horizontal OSD Position (OSD-valikon sijainti vaakasuunnassa) Siirtää OSD-valikon paikkaa näytössä vasemmalle tai oikealle. Tehtaan oletusalue on 50. Vertical OSD Position (OSD-valikon sijainti pystysuunnassa) Siirtää OSD-valikon paikkaa näytössä ylös tai alas. Tehtaan oletusalue on 50. OSD transparency (OSD-läpinäkyvyys) Säätää, missä määrin tausta näkyy OSD-valikon läpi. OSD Timeout (OSD-aikakatkaisu) Asettaa sekunteina ajan, jonka OSD on näkyvissä painikkeen viimeisen painalluksen jälkeen. Tehtaan oletusasetus on 30 sekuntia. Ottaa käyttöön virransäästöominaisuuden. (Lisätietoja on tämän luvun kohdassa Virransäästöominaisuus.) Valitse: On (käytössä) Off (ei käytössä). Tehtaan oletusasetus on On (käytössä). Näyttää tarkkuus-, virkistystaajuus- ja taajuustiedot kuvaruudussa aina, kun OSD-päävalikko avataan. Valitse On (käytössä) Off (ei käytössä). Tehtaan oletusasetus on On (käytössä) tai Off (ei käytössä) mallin mukaan. Käyttöopas 4-5

26 Näytön käyttäminen Kuvake Päävalikon valinnat Alivalikon valinnat Kuvaus (jatkuu) Hallinta (jatkuu) Tiedot Factory Reset (tehdasasetusten palautus) Virta kytketty -tilan näyttö DDC/CI-tuki Paneelin virran merkkivalo Lepoajastin Current Settings (nykyiset asetukset) Recommended Settings (suositeltavat asetukset) Serial Number (sarjanumero) Version (versio) Backlight Hours (taustavalotunnit) Service Support (huoltotuki) Näyttää näytön toimintatilan aina, kun näyttöön kytketään virta. Valitse sijainti, jossa tila näkyy: Top (ylhäällä) Middle (keskellä) Bottom (alhaalla) Off (ei käytössä). Tehtaan oletusasetus on Top (ylhäällä) tai Off (ei käytössä) mallin mukaan. Sallii tietokoneen ohjata eräitä OSD-valikon ominaisuuksia, kuten kirkkautta, kontrastia ja värilämpötilaa. Valitse On (käytössä) Off (ei käytössä). Tehtaan oletusasetus on On (käytössä). Sytyttää ja sammuttaa virtapainikkeen merkkivalon (LED). Jos asetuksena on Off (ei käytössä), valo ei syty ollenkaan. Sisältää ajastimen säätövalikon vaihtoehdot: Set Current Time (aseta nykyinen aika) Asettaa nykyisen ajan tunteina ja minuutteina. Set Sleep Time (aseta lepoaika) Asettaa ajan, jolloin näyttö siirtyy lepotilaan. Set on Time (aseta käynnistysaika) Asettaa ajan, jolloin näyttö herää lepotilasta. Timer (ajastin) Ottaa lepoajastinominaisuuden käyttöön tai pois käytöstä; oletusasetus on Off (ei käytössä). Sleep now (lepotilaan) Asettaa näytön välittömästi lepotilaan. Valitsee ja näyttää tärkeitä tietoja näytöstä. Näyttää nykyisen videotulotilan. Näyttää näytön suositeltavan tarkkuustilan ja virkistystaajuuden. Ilmoittaa näytön sarjanumeron. Sarjanumero tarvitaan otettaessa yhteyttä HP:n tekniseen tukeen. Ilmoittaa näytön laiteohjelmiston version. Ilmoittaa taustavalon kokonaiskäyttötunnit. Huoltotukea on saatavilla osoitteessa Palauttaa asetukset tehtaan oletusarvoiksi. 4-6 Käyttöopas

27 Näytön käyttäminen Näytön olosuhteiden tunnistaminen Näytön kuvaruudussa näkyy erikoisilmoituksia näytön seuraavista olosuhteista: Input Signal Out of Range (Tulosignaali alueen ulkopuolella) Ilmoittaa, että näyttö ei tue videokortin tulosignaalia, koska kortin tarkkuus tai virkistystaajuus on asetettu korkeammaksi kuin näytön on mahdollista tukea. Pienennä tarkkuutta tai virkistystaajuutta videokortin asetuksista. Käynnistä tietokone uudelleen, jotta uudet asetukset astuvat voimaan. Monitor Going to Sleep (Näyttö siirtyy lepotilaan) Ilmoittaa, että näyttö siirtyy lepotilaan. Kaiuttimet poistuvat käytöstä lepotilassa. Check Video Cable (Tarkista videokaapeli) Ilmoittaa, että videotulokaapelia ei ole liitetty kunnolla tietokoneeseen tai näyttöön. OSD Lock-out (OSD-lukitus) OSD-näyttö voidaan ottaa käyttöön tai poistaa käytöstä pitämällä etupaneelin Menu-painiketta painettuna 10 sekunnin ajan. Jos OSD-näyttö on lukittu, varoitus OSD Lock-out näkyy 10 sekunnin ajan. Jos OSD-näyttö on lukittu, vapauta se painamalla Menu-painiketta 10 sekunnin ajan. Jos OSD-näyttöä ei ole lukittu, lukitse se painamalla Menu-painiketta 10 sekunnin ajan. No Input Signal (Ei tulosignaalia) Ilmoittaa, että näyttö ei vastaanota tietokoneesta tulevaa videosignaalia videotuloliittimissä. Tarkista, onko tietokone tai tulosignaalilähtö sammutettu tai virransäästötilassa. Auto Adjustment in Progress (Automaattisäätö käynnissä) Ilmoittaa, että automaattisäätötoiminto on käytössä. Lisätietoja on tämän luvun kohdassa Näytön laadun säätäminen. Näytön laadun säätäminen Automaattisäätöominaisuus hienosäätää automaattisesti kuvanlaatua näytön koon, sijainnin, kellon ja vaiheen mukaan aina, kun uusi videotila näytetään. Voit säätää VGA-tulon tarkemmin käyttämällä CD-levyllä olevaa Auto Adjustment -ohjelmaa. Lisätietoja on tämän luvun kohdassa Automaattisäätötoiminnon käyttäminen. Jos haluat parantaa kuvan laatua enemmän, hienosäädä kuvaa näytön Clock (kello)- ja Clock Phase (kellovaihe) -säätimillä. Lisätietoja on tämän luvun kohdassa Analogisen videon optimointi. Analogisen videon optimointi Eräissä näytöissä on edistyneitä piirejä, joiden avulla näyttö voi toimia tavallisena analogisena näyttönä. OSD-valikossa on kaksi säädintä, joiden avulla voidaan parantaa analogisen kuvan suorituskykyä: Clock (kello) Suurentamalla tai pienentämällä arvoa voit säätää ruudun taustalla olevat pystypalkit tai -juovat näkymään mahdollisimman vähän. Clock Phase (kellovaihe) Suurentamalla tai pienentämällä arvoa voit säätää videon vääristymän tai värinän mahdollisimman pieneksi. Käytä näitä säätimiä vain, jos automaattisäätötoiminto ei tuota tyydyttävää näytön kuvaa analogisessa tilassa. Saat parhaat tulokset seuraavasti: 1. Anna näytön lämmetä 20 minuutin ajan ennen säätämistä. 2. Käynnistä CD-levyllä oleva säätökuviosovellus. 3. Avaa OSD-valikko ja valitse Image Control (Kuvan hallinta). 4. Aseta Clock-pääasetukset oikein ensin, koska Clock Phase -asetukset määräytyvät Clock-pääasetuksen mukaan. Jos kuva vääristyy säätäessäsi Clock- ja Clock Phase -arvoja, jatka arvojen säätämistä, kunnes vääristyminen poistuu. Voit palauttaa tehdasasetukset avaamalla OSD-valikon, valitsemalla kohdan Factory Reset (Tehdasasetusten palautus) ja valitsemalla sitten Yes (Kyllä). Käyttöopas 4-7

28 Näytön käyttäminen Virransäästöominaisuus Kun näyttö on normaalissa käyttötilassa, virran merkkivalo on vihreä ja näyttö käyttää tehoa normaalin wattimäärän. Tietoja tehonkulutuksesta on kohdassa Tekniset tiedot (Liite B). Näyttö tukee myös tietokoneen ohjaamaa virransäästötilaa. Kun näyttö on virransäästötilassa, kuvaruutu on tyhjä, taustavalo ei pala ja virran merkkivalo on keltainen. Näyttö käyttää hyvin vähän tehoa. Kun näyttö herätetään, se palaa normaaliin käyttötilaan lyhyen lämpiämisjakson jälkeen. Virransäästötila aktivoituu, jos näyttö ei havaitse joko vaaka- tai pystysynkronointisignaalia. Virransäästöominaisuus täytyy aktivoida tietokoneessa, jotta tämä ominaisuus toimisi. Lisätietoja virransäästöominaisuuksien (virranhallintaominaisuuksien) asettamisesta on tietokoneen käyttöohjeissa. HUOMAUTUS: Virransäästöominaisuus toimii vain silloin, kun näyttö on liitetty tietokoneeseen, jossa on virransäästöominaisuudet. 4-8 Käyttöopas

29 5 Näytön kuljetuksen valmisteleminen Säilytä alkuperäinen pakkaus. Voit tarvita sitä myöhemmin, jos siirrät tai kuljetat näyttöä. VAARA: Ennen kuin taitat näytön, katkaise sen virta ja irrota kaikki virta-, video- ja äänikaapelit. Kun haluat katkaista virran laitteesta, irrota virtajohto pistorasiasta pitäen tukevasti kiinni pistokkeesta. Älä koskaan vedä johdosta. VAROITUS: Kuvaruutu on helposti särkyvä. Näytön asettaminen alassuin tasaiselle ja pehmeälle alustalle suojaa sitä naarmuilta, vaurioilta tai särkymiseltä. Älä paina nestekidenäyttöä, sillä se voi vahingoittua. Näytön kuljetuksen valmisteleminen 1. Irrota virtajohto ja kaikki kaapelit näytöstä. 2. Aseta näyttö kuvaruutu alaspäin pehmeälle, suojatulle alustalle. 3. Irrota jalusta tukipylväästä puristamalla kahta vapautusliuskaa toisiaan kohti. Vedä jalustaa samalla irti pylväästä. Näytön kuljetuksen valmistelu 4. Aseta näyttö ja jalusta alkuperäiseen pakkauslaatikkoon. Käyttöopas 5-1

30 Näytön kuljetuksen valmisteleminen 5-2 Käyttöopas

31 A Vianmääritys Yleisten ongelmien ratkaiseminen Seuraavassa taulukossa luetellaan mahdollisia ongelmia, ongelman mahdollinen syy ja suositeltavat ratkaisut: Ongelma Virran merkkivalo ei pala. Näyttö on tyhjä. Kuva näyttää sumealta, epäselvältä tai liian tummalta. Kuva ei ole keskellä. Check Video Cable (tarkista videokaapeli) tulee näkyviin. Input Signal Out of Range (tulosignaali alueen ulkopuolella) tulee näkyviin. Kuva on epätarkka, ja siinä on häntimis- tai varjostusongelma. Näytön tarkkuutta ei voi asettaa optimaaliseksi. Sisäänrakennetuista kaiuttimista ei kuulu ääntä. Ratkaisu Varmista, että virtapainike on käyttöasennossa ja että virtajohto on kytketty kunnolla maadoitettuun pistorasiaan ja näyttöön. Valitse Management (hallinta) OSD-valikosta ja valitse Bezel Power LED (paneelin virran merkkivalo). Tarkista, onko Bezel Power Led -vaihtoehdoksi valittu Off (ei käytössä). Jos on, valitse On (käytössä) -tila. Kytke virtajohto. Kytke virta. Liitä videokaapeli oikein. Lisätietoja on kohdassa Näytön asentaminen. Poista näytönsäästäjä käytöstä painamalla jotakin näppäintä tai liikuttamalla hiirtä. Paina näytön etupaneelin Auto/OK-painiketta. Jos kuva ei korjaudu, avaa OSD-valikko painamalla Menu-painiketta ja säädä kirkkautta ja kontrastia. Avaa OSD-valikko painamalla Menu-painiketta. Valitse Image Control (kuvan säätö) ja valitse sitten Horizontal Position (vaakasijainti) tai Vertical Position (pystysijainti) ja säädä kuvan sijaintia. Kytke näytön VGA-signaalikaapeli tietokoneen VGA-liitäntään. Varmista videokaapelia liittäessäsi, että tietokoneen virta on katkaistu. Käynnistä tietokone uudelleen ja siirry vikasietotilaan. Vaihda asetukset tuetuksi asetukseksi (katso kohdan Esiasetetut videotilat taulukko liitteessä B). Käynnistä tietokone uudelleen, jotta uudet asetukset astuvat voimaan. Säädä kontrastia ja kirkkautta. Tarkista, ettei käytössä ole jatkokaapelia tai kytkinrasiaa. Näyttö kannattaa kytkeä suoraan tietokoneen takana olevaan näytönohjaimen lähtöliittimeen. Automaattisäätötoiminto saattaa poistaa tämän ongelman. Varmista. että näytönohjain tukee optimaalista tarkkuutta. Varmista, että näytönohjaimen viimeisin tuettu ohjain on asennettu. Voit ladata uusimman HP- ja Compaq-järjestelmissä tarvittavan ohjaimen osoitteesta Jos käytät muita järjestelmiä, katso lisätietoja näytönohjaimen valmistajan Internet-sivustosta. Toimi seuraavasti: Varmista lähdesignaalin laatu kytkemällä kuulokkeet äänilähteeseen. Avaa OSD-valikko painamalla Menu-painiketta. Säädä äänenvoimakkuutta valitsemalla Management (hallinta) ja sitten Volume (äänenvoimakkuus). Lisää äänenvoimakkuutta sivupaneelin äänenvoimakkuuspainikkeella. Varmista, ettei kaiuttimien äänenvoimakkuutta ole mykistetty ja ettei se ole liian alhainen. Napsauta Windows Vistan Käynnistä-painiketta ja valitse Ohjauspaneeli ja Laitteisto ja ääni. Valitse Äänilaitteet ja äänet -kohdasta Järjestelmän äänenvoimakkuus. Siirrä Päävoimakkuus-kohdan liukusäädintä ylös. Käyttöopas A-1

32 Vianmääritys Ongelma Ei Plug and Play -ominaisuutta. Kuva hyppii tai välkkyy, tai siinä näkyy aaltokuvio. Näyttö on aina lepotilassa (keltainen merkkivalo). Ratkaisu (jatkuu) Jotta näytön Plug and Play -ominaisuus toimisi, tarvitaan Plug and Play -yhteensopiva tietokone ja näytönohjain. Tarkista tietokoneen valmistajalta, onko tietokoneessa tarvittavat ominaisuudet. Tarkista näytön videokaapeli ja varmista, että nastoja ei ole taittunut. Varmista, että Compaq-näytön ohjaimet on asennettu. Lisätietoja on Näytön käyttäminen -luvun kohdassa Ohjaimien asentaminen. Compaq-näyttöjen ohjaimet löytyvät myös osoitteesta Siirrä sähkölaitteet, jotka voivat aiheuttaa sähköhäiriöitä, mahdollisimman kauas näytöstä. Käytä suurinta virkistystaajuutta, johon näyttö kykenee käytössä olevalla tarkkuudella. Tietokoneen virtakytkimen on oltava On-asennossa. Tietokoneen näytönohjaimen on oltava kunnolla paikallaan. Tarkista, että näytön videokaapeli on liitetty kunnolla tietokoneeseen. Tarkasta näytön videokaapeli ja varmista, että nastoja ei ole taittunut. Tarkista, että tietokone toimii: Paina Caps Lock -näppäintä ja tarkkaile useimmissa näppäimistöissä olevaa Caps Lock -merkkivaloa. Merkkivalon pitäisi joko syttyä tai sammua, kun Caps Lock -näppäintä painetaan. Tuen saaminen hp.com-sivustosta Ennen kuin otat yhteyttä asiakaspalveluun, tutustu HP n tekniseen tukeen osoitteessa Valitse maa tai alue ja seuraa sitten linkkejä näytön tukisivulle. Valmistelut ennen puhelua tekniseen tukeen Jos et pysty ratkaisemaan ongelmaa tämän osan vianmääritysvihjeiden avulla, sinun täytyy ehkä soittaa tekniseen tukeen. Teknisen tuen yhteystiedot ovat näytön mukana toimitetuissa painetuissa ohjeissa. Pidä seuraavat tiedot saatavilla, kun soitat: näytön mallinumero (tarrassa näytön takana) näytön sarjanumero (tarrassa näytön takana tai OSD-näytön Information-valikossa) ostopäivämäärä laskusta olosuhteet, joissa ongelma esiintyy saadut virhesanomat laitteistokokoonpano käytettävän laitteiston ja ohjelmiston nimi ja versio. Arvokilven sijainti Tuotenumero ja sarjanumero ilmoitetaan näytön arvokilvessä. Tarvitset näitä numeroita, kun otat yhteyttä HP hen näyttöön liittyen. Arvokilpi on näytön takana. A-2 Käyttöopas

33 B Tekniset tiedot Kaikki tiedot edustavat HP:n komponenttivalmistajien ilmoittamia tyypillisiä tietoja. Todellinen suorituskyky voi olla suurempi tai pienempi. Compaqin LCD-näytöt Pintakäsittely: Kovapinnoitettu heijastuspolarisaattori Tuloliittimet: VGA-liitäntä Tekniset tiedot malli Q1859 Näytön tyyppi: Kuvan koko: Kallistus: Enimmäispaino (ilman pakkausta): Mitat (k x l x s): Suurin graafinen tarkkuus: Tekstitila: Pistekoko: Vaakataajuus (analoginen tila): Pystytaajuus (analoginen tila): Ympäristövaatimukset Lämpötila (korkeudesta riippumaton) Käyttölämpötila: Muu kuin käyttölämpötila: Suhteellinen kosteus (ei-kondensoiva): Käyttökosteus: Kosteus, jos ei käytössä: Virtalähde: Virrankulutus: Virrankulutus lepotilassa: TFT LCD -aktiivimatriisi 18,5 tuumaa (47,0 cm) lävistäjä 5 o +25 o 9,5 lb (4,3 kg) 14,0 x 18,0 x 7,2 tuumaa (355 x 456 x 184 mm) x 60 Hz analoginen tila 720 x 400 0,30 x 0,30 mm khz Hz 41 o 104 o F (5 o 40 o C) 29 o 140 o F ( 20 o 60 o C) % 5 95 % Vv, 50/60 Hz enintään 40 wattia (W) <tavallisesti 2 wattia (W) Käyttöopas B-1

34 Tekniset tiedot Tekniset tiedot (jatkuu) malli Q2009 Näytön tyyppi: Kuvan koko: Kallistus: Mitat (k x l x s): Suurin graafinen tarkkuus: Tekstitila: Pistekoko: Vaakataajuus (analoginen tila): Pystytaajuus (analoginen tila): Ympäristövaatimukset Lämpötila (maantieteellisestä korkeudesta riippumaton) Käyttölämpötila: Muu kuin käyttölämpötila: Suhteellinen kosteus (ei-kondensoiva): Käyttökosteus: Kosteus, jos ei käytössä: Virtalähde: Virrankulutus: Virrankulutus lepotilassa: TFT LCD -aktiivimatriisi 20 tuumaa (50,8 cm) lävistäjä 5 o +25 o 18,9 x 20,6 x 11,4 tuumaa (481 x 523 x 289 mm) 1600 x 60 Hz analoginen tila 720 x 400 0,2768 x 0,2768 mm khz Hz 41 o 104 o F (5 o 40 o C) 29 o 140 o F ( 20 o 60 o C) % 5 95 % Vv, 50/60 Hz enintään 56 wattia (W) <tavallisesti 2 wattia (W) malli Q2159 Näytön tyyppi: Kuvan koko: Kallistus: Enimmäispaino (ilman pakkausta): Mitat (k x l x s): Suurin graafinen tarkkuus: Tekstitila: Pistekoko: Vaakataajuus (analoginen tila): Pystytaajuus (analoginen tila): Ympäristövaatimukset Lämpötila (maantieteellisestä korkeudesta riippumaton) Käyttölämpötila: Muu kuin käyttölämpötila: Suhteellinen kosteus (ei-kondensoiva): Käyttökosteus: Kosteus, jos ei käytössä: Virtalähde: Virrankulutus: Virrankulutus lepotilassa: TFT LCD -aktiivimatriisi 21,53 tuumaa (55,68 cm) lävistäjä 5 o +25 o 13,2 lb (6,0 kg) 16,3 x 22,2 x 7,6 tuumaa (415 x 563 x 194 mm) 1920 x 1 60 Hz analoginen tila 720 x 400 0,2480 x 0,2480 mm khz Hz 41 o 104 o F (5 o 40 o C) 29 o 140 o F ( 20 o 60 o C) % 5 95 % Vv, 50/60 Hz enintään 56 wattia (W) <tavallisesti 2 wattia (W) B-2 Käyttöopas

35 Tekniset tiedot Esiasetetut videotilat Näyttö tunnistaa automaattisesti useita esiasetettuja videotulomuotoja, jotka näkyvät oikeankokoisina ja keskitettyinä näytössä. Tehtaan esiasetetut videotulotilat, Q1859 Esiasetus Tarkkuus Vaakataajuus (khz) Pystytaajuus (Hz) x ,47 59, x ,47 70, x ,88 60, x ,36 60, x ,00 60, x ,98 60, x ,71 59,79 Tehtaan esiasetetut videotulotilat, Q2009 Esiasetus Tarkkuus Vaakataajuus (khz) Pystytaajuus (Hz) x ,47 59, x ,47 70, x ,88 60, x ,36 60, x ,00 60, x ,98 60, x ,47 59, x ,54 59,98 Tehtaan esiasetetut videotulotilat, Q2159 Esiasetus Tarkkuus Vaakataajuus (khz) Pystytaajuus (Hz) x ,47 59, x ,47 70, x ,88 60, x ,36 60, x ,00 60, x ,98 60, x ,47 59, x ,00 60, x ,29 60, x ,50 60,00 Käyttöopas B-3

36 Tekniset tiedot LCD-näytön laatu ja pikselikäytäntö Compaqin LCD-näyttö käyttää tarkkuusteknologiaa, ja se on valmistettu korkeiden standardien mukaisesti, mikä takaa ongelmattoman käytön. Näytössä voi kuitenkin olla kosmeettisia epätäydellisyyksiä, jotka näkyvät pieninä kirkkaina tai tummina pisteinä. Tämä on yleistä kaikissa LCD-näytöissä, joita käytetään kaikkien valmistajien tuotteissa, eikä se koske yksinomaan Compaqin LCD-näyttöä. Näitä epätäydellisyyksiä aiheuttaa yksi tai usea pikseli tai alipikseli. Pikseli koostuu punaisesta, vihreästä ja sinisestä alipikselistä. Viallinen kokopikseli on aina päällä (kirkas piste tummalla taustalla) tai aina pois päältä (tumma piste kirkkaalla taustalla). Ensin mainittu on näkyvämpi näistä kahdesta. Viallinen alipikseli ei ole yhtä näkyvä kuin viallinen kokopikseli, ja se on pieni ja näkyy vain tiettyä taustaa vasten. Viallisten pikselien etsimistä varten näyttöä tulee katsella normaaleissa käyttöolosuhteissa ja normaalissa toimintatilassa tuettua tarkkuutta ja virkistystaajuutta käyttäen noin 50 cm:n etäisyydeltä. Uskomme, että ajan mittaan ala parantaa kykyään valmistaa näyttöjä, joissa on vähemmän kosmeettisia epätäydellisyyksiä, ja muutamme ohjeita sitä mukaa kuin parannuksia tehdään. Lisätietoja Compaqin LCD-näytöstä on HP n sivustossa osoitteessa Virtajohtosarjaa koskevat vaatimukset Näytön virtalähteessä on automaattinen linjakytkentä (ALS). Tämän ominaisuuden avulla näyttö toimii tulojännitteillä v, 50/60Hz, 1,5A. Näytön mukana tullut virtajohtosarja (taipuisa johto tai pistotulppa) täyttää käyttöä koskevat vaatimukset siinä maassa tai sillä alueella, josta laite ostettiin. Jos tarvitset virtajohdon toista maata tai aluetta varten, hanki kyseisessä maassa tai alueella käyttöön hyväksytty virtajohto. Tuotteen virtajohdon tulee olla mitoitettu niin, että se vastaa laitteen arvokilvessä mainittuja jännite- ja virta-arvoja. Johdon jännite- ja virta-arvojen tulee ylittää tuotteessa mainitut arvot. Jos sinulla on kysyttävää käytettävän virtajohdon tyypistä, ota yhteys valtuutettuun HP-palveluntarjoajaan. Aseta virtajohto niin, ettei sen päälle astuta ja ettei se joudu puristuksiin sen päällä tai sitä vasten olevien esineiden takia. Kiinnitä erityistä huomiota pistokkeeseen, sähköpistorasiaan sekä kohtaan, josta virtajohto lähtee tuotteesta. B-4 Käyttöopas

37 Viraston säännöstenmukaisuusilmoitukset C FCC:n (Federal Communications Commission) ilmoitus Tämä laite on testattu FCC-säädösten osan 15 luokan B digitaalisille laitteille asettamien vaatimusten mukaisesti, ja laite täyttää mainitut vaatimukset. Näiden rajoitusten tarkoitus on tarjota kohtuullinen suoja vaarallista häiriötä vastaan, kun laitetta käytetään asuintiloissa. Tämä laite aiheuttaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta oikein, se voi aiheuttaa häiriöitä radioliikenteessä. Ei voida taata, että laitteen käyttö ei aiheuttaisi häiriöitä. Jos tämä laite aiheuttaa häiriöitä radio- tai televisio-ohjelmien vastaanottamisessa, mikä voidaan tarkistaa sammuttamalla laite ja käynnistämällä se uudelleen, on suotavaa, että yrität poistaa häiriön kokeilemalla seuraavia toimia: Suuntaa vastaanottimen antenni uudelleen. Siirrä laite kauemmaksi vastaanottimesta. Kytke laite toiseen pistorasiaan niin, että laite ja vastaanotin eivät ole samassa virtapiirissä. Ota tarvittaessa yhteyttä radio- tai televisiotekniikkaan erikoistuneeseen henkilöön. Muutokset Kaapelit FCC:n vaatimuksen mukaan käyttäjälle on ilmoitettava siitä, että tähän laitteeseen tehtävät muutokset ja muunnokset, joita Hewlett-Packard Company ei ole erikseen hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta. Liitännät tähän laitteeseen on tehtävä käyttämällä suojattuja kaapeleita, joissa on metalliset, FCC:n sääntöjen ja määräysten mukaiset RFI/EMI-liitinhatut. Ilmoitus FCC-tunnuksella merkittyjen tuotteiden yhdenmukaisuudesta, vain Yhdysvallat Tämä laite on FCC:n sääntöjen 15. osan mukainen. Käyttö on sallittu seuraavien ehtojen täyttyessä: (1) laite ei saa aiheuttaa haitallisia häiriöitä ja (2) laitteen on hyväksyttävä vastaanotettu häiriö silloinkin, kun se aiheuttaa ei-toivottua toimintaa. Tietoja tuotteesta on saatavilla seuraavista lähteistä: Hewlett-Packard Company P. O. Box , Mail Stop Houston, Texas TAI puhelimitse: Tietoja FCC-ilmoituksesta on saatavilla seuraavista lähteistä: Hewlett-Packard Company P. O. Box , Mail Stop Houston, Texas TAI puhelimitse: Käytä tuotteen tunnistamiseen siinä olevaa osa-, sarja- tai mallinumeroa. Käyttöopas C-1

38 Viraston säännöstenmukaisuusilmoitukset Materiaalien hävittäminen Tämän Compaq-tuotteen nestekidenäytön loistelamppu sisältää elohopeaa, joka voi vaatia erikoiskäsittelyä käyttöiän päätyttyä. Tämän materiaalin hävittämistä voidaan säädellä ympäristönäkökohtien takia. Tietoja hävittämisestä tai kierrättämisestä on saatavana paikallisilta viranomaisilta tai EIA:lta (Electronic Industries Alliance) ( Kemialliset aineet HP antaa tarvittaessa asiakkailleen tietoja sen tuotteissa olevista kemiallisista aineista lain, kuten REACH-direktiivin (Euroopan parlamentin ja neuvoston säädös EY nro 1907/2006), määräysten mukaan. Raportti tämän tuotteen kemiallisista tiedoista on osoitteessa Kanadaa koskeva huomautus Tämä luokan B digitaalinen laite täyttää kaikki Canadian Interference-Causing Equipment Regulations -määräysten vaatimukset. Avis Canadien Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. Euroopan unionin säännöstenmukaisuusilmoitus Tämä tuote on seuraavien EU-direktiivien vaatimusten mukainen: Pienjännitedirektiivi 2006/95/EY Sähkömagneettisesta yhteensopivuudesta annettu direktiivi 2004/108/EY. Näiden direktiivien noudattaminen tarkoittaa vaatimustenmukaisuutta soveltuvien, yhdenmukaistettujen eurooppalaisten standardien (eurooppalaisten normien) kanssa, jotka on lueteltu Hewlett-Packardin tälle tuotteelle tai tuoteperheelle julkaisemassa EU-vaatimustenmukaisuusvakuutuksessa. Tätä vaatimustenmukaisuutta osoittaa yksi seuraavista tuotteeseen sijoitetuista vaatimustenmukaisuusmerkinnöistä: XXXX* Tämä merkintä on oltava muissa kuin televiestintätuotteissa ja EU:n yhdenmukaistetun standardin mukaisissa televiestintätuotteissa (esimerkiksi Bluetooth). Tämä merkintä on voimassa televiestintätuotteissa, jotka eivät ole EU:n yhdenmukaistetun standardin mukaisia. *Ilmoitetun elimen numero (käytetään vain soveltuvissa tapauksissa katso tuotetarra). Hewlett-Packard GmbH, HQ-TRE, Herrenberger Straße 140, Böblingen, Saksa C-2 Käyttöopas

39 Viraston säännöstenmukaisuusilmoitukset Yksityiskotien jätteiden hävitys Euroopan unionin alueella Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää talousjätteen joukossa. Sen sijaan käyttäjän velvollisuus on hävittää tuote toimittamalla se sähkö- tai elektroniikkajätteen kierrätyspisteeseen. Hävitettävän laitteen keräys ja kierrätys auttavat säästämään luonnonvaroja. Samalla voidaan taata, että laite kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoja paikoista, jonne hävitettävä laite voidaan jättää kierrätettäväksi, saa kunnasta, jätehuoltopalvelusta huolehtivasta yrityksestä tai myymälästä, josta tuote on ostettu. Japania koskeva huomautus Japanin virtajohtoa koskeva huomautus Japanin materiaalisisältöä koskeva ilmoitus Japanilainen säädös, jonka määrittelee spesifikaatio JIS-C-0950, 2005, määrää, että valmistajien on annettava raaka-ainesisältöselostus tietyistä sähkölaitteista, joita tarjotaan myyntiin 1. heinäkuuta 2006 alkaen. JIS-C sisältöselostus tälle tuotteelle on nähtävänä osoitteessa Koreaa koskeva huomautus Käyttöopas C-3

40 Viraston säännöstenmukaisuusilmoitukset EPA ENERGY STAR -yhdenmukaisuus Tuotteet, joiden pakkaukset on merkitty ENERGY STAR -tunnuksella, ovat Yhdysvaltain ympäristönsuojeluviraston (EPA:n) energiahyötysuhdetta koskevien ENERGY STAR -ohjeiden mukaisia. ENERGY STAR -merkinnällä varustetut tuotteet on suunniteltu siten, että ne kuluttavat vähemmän energiaa, pienentävät sähkölaskua ja auttavat suojelemaan ympäristöä. ENERGY STAR on Yhdysvaltain hallituksen omistama rekisteröity tavaramerkki. HP-kierrätysohjelma HP tarjoaa tuotteiden kierrätysohjelmia HP:n ja muiden valmistajien laitteille useilla maantieteellisillä alueilla. Näiden ohjelmien ehdot ja saatavuus vaihtelevat alueittain säännösten ja paikallisten asiakkaiden tarpeiden mukaan. Lisätietoja HP:n kierrätysohjelmasta on HP:n sivustossa osoitteessa C-4 Käyttöopas
