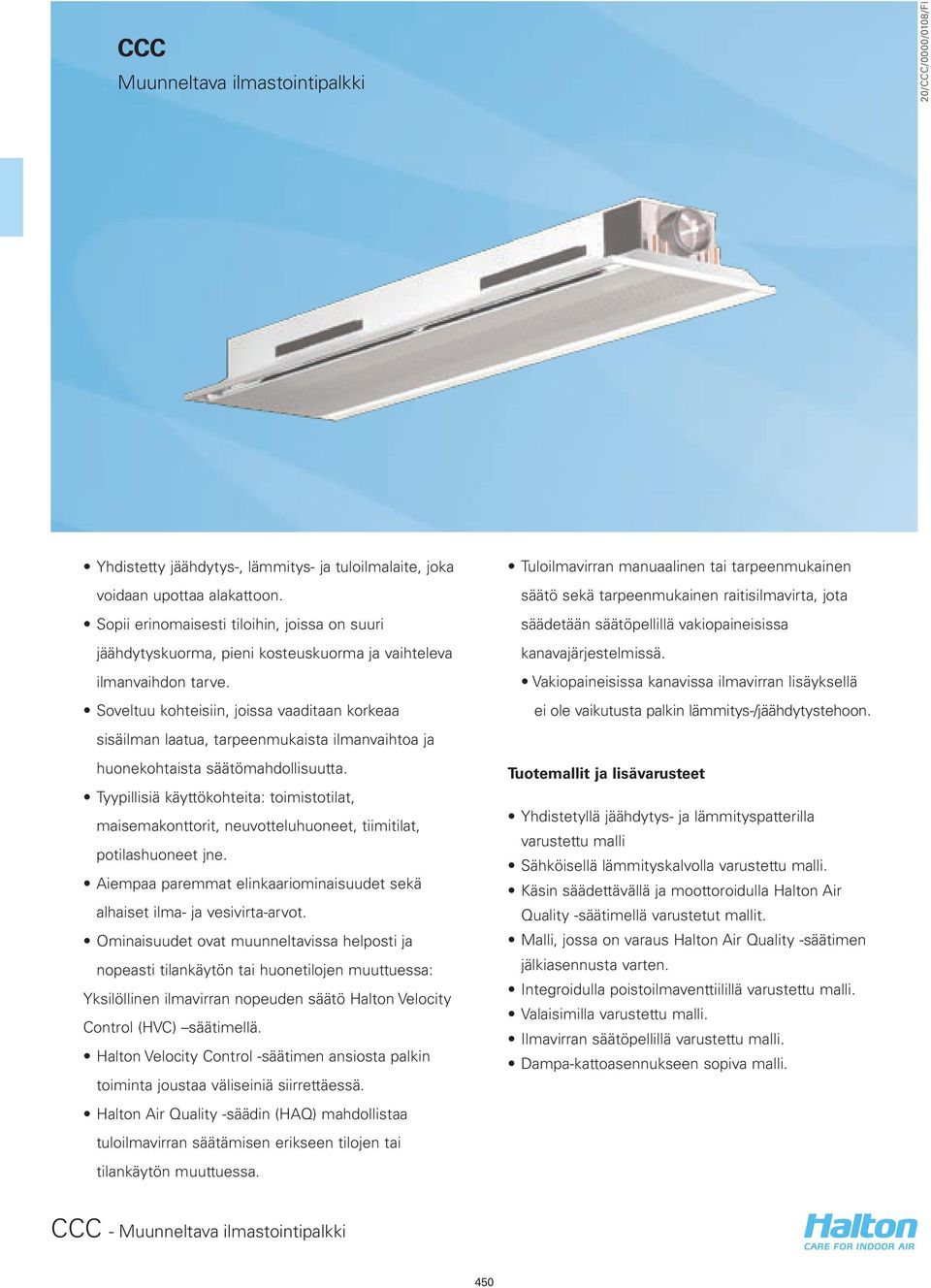

1 CCC Muunneltava ilmastointipalkki Yhdistetty jäähdytys-, lämmitys- ja tuloilmalaite, joka voidaan upottaa alakattoon. Sopii erinomaisesti tiloihin, joissa on suuri jäähdytyskuorma, pieni kosteuskuorma ja vaihteleva ilmanvaihdon tarve. Soveltuu kohteisiin, joissa vaaditaan korkeaa sisäilman laatua, tarpeenmukaista ilmanvaihtoa ja huonekohtaista säätömahdollisuutta. Tyypillisiä käyttökohteita: toimistotilat, maisemakonttorit, neuvotteluhuoneet, tiimitilat, potilashuoneet jne. Aiempaa paremmat elinkaariominaisuudet sekä alhaiset ilma- ja vesivirta-arvot. Ominaisuudet ovat muunneltavissa helposti ja nopeasti tilankäytön tai huonetilojen muuttuessa: Yksilöllinen ilmavirran nopeuden säätö Halton Velocity Control (HVC) säätimellä. Halton Velocity Control -säätimen ansiosta palkin toiminta joustaa väliseiniä siirrettäessä. Halton Air Quality -säädin (HAQ) mahdollistaa tuloilmavirran säätämisen erikseen tilojen tai tilankäytön muuttuessa. Tuloilmavirran manuaalinen tai tarpeenmukainen säätö sekä tarpeenmukainen raitisilmavirta, jota säädetään säätöpellillä vakiopaineisissa kanavajärjestelmissä. Vakiopaineisissa kanavissa ilmavirran lisäyksellä ei ole vaikutusta palkin lämmitys-/jäähdytystehoon. Tuotemallit ja lisävarusteet Yhdistetyllä jäähdytys- ja lämmityspatterilla varustettu malli Sähköisellä lämmityskalvolla varustettu malli. Käsin säädettävällä ja moottoroidulla Halton Air Quality -säätimellä varustetut mallit. Malli, jossa on varaus Halton Air Quality -säätimen jälkiasennusta varten. Integroidulla poistoilmaventtiilillä varustettu malli. Valaisimilla varustettu malli. Ilmavirran säätöpellillä varustettu malli. Dampa-kattoasennukseen sopiva malli. 450

2 PIKAVALINTA Pa W qv l/s m 3 /h Leff 1200 Pw NZ/DPtot B/76 C/96 D/84 D/121 Lmin/Ld 1,0 / 2,4 5,5 / 3,2 5,0 / 3,0 7,5 / 3,8 Qv-Aq/Pt 38 / / / / Pw NZ/DPtot A/87 B/111 C/108 D/83 D/112 Lmin/Ld 1,0 / 2,6 1,0 / 2,6 6,0 / 3,2 5,0 / 3,0 7,0 / 3,6 Qv-Aq/Pt 41 / / / 4,5 / 2,6 37 / / Pw NZ/DPtot A61 B/78 C/79 C/118 D/84 D/106 Lmin/Ld 1,0 / 2,0 1,0 / 2,2 4,5 / 2,6 6,0 / 3,4 5,0 / 3,0 6,5 / 3,2 Qv-Aq/Pt 34 / / / / / / Pw NZ/DPtot A/102 B/103 C/92 D/63 D/85 D/103 Lmin/Ld 1,5 / 2,6 1,0 / 2,4 5,0 / 3,0 4,0 / 2,4 5,0 / 2,8 6,5 / 3,2 Qv-Aq/Pt 44 / / / / / / Pw NZ/DPtot A/79 B/80 B/122 C/103 D/67 Lmin/Ld 1,5 / 2,4 1,0 / 2,2 860 / 2, / 3, / 2,4 Qv-Aq/Pt 39 / / / / / Pw NZ/DPtot A/63 A/112 B/101 C/84 C/110 D/71 Lmin/Ld / 2,0 / 2,6 / 2,4 / 2,6 / 3,0 / 2,4 Qv-Aq/Pt 34 / / / / / / Pw NZ/DPtot A/91 B/83 B/118 C/94 C/114 Lmin/Ld / 2,4 / 2,0 / 2,4 / 2,6 / 3,0 Qv-Aq/Pt 41 / / / / / 1613 Tekniset suoritusarvot on HVC-asennolla 3. Jos Lmin olisi suurempi kuin 5 m, suositetaan HVC- säädön käyttöä. Keskimääräinen HVC:n käytön vaikutus esitettyihin Pw-arvoihin: Asento 2: -15 % ja asento 1: -35 % Leff Tehollinen pituus, lämmönsiirtimen pituus, mm Pa Tuloilman teho, W Pw Lämmönsiirtimen teho, W NZ Suutintyyppi DPtot Ilmastointipalkin kokonaispainehäviö, Pa Lmin Kahden laitteen keskilinjojen välinen vähimmäisetäisyys, m Ld Etäisyys, jossa tuloilmasuihku irtoaa katosta, m Qv-Aq HAQ-hajoittimen ilmavirta, l/s Pt Kokonaisjäähdytysteho HAQ:n kanssa Huonelämpötila (Tr) = 24 C Jäähdytysveden menolämpötila (Twin) = 15 C Jäähdytysveden paluulämpötila (Twout) = 18 C Tuloilman lämpötila (Ta) = 18 C A-painotettu äänenpainetaso, ottaen huomioon 10m 2 kokonaisabsorptioalaa vastaava vaimennus, db(a) red 10m 2 sab < 35 db(a) 451

3 MITAT JA PAINO Putkiliitäntöjen sijainti ja kiinnitys alakattoon ØD 125 Patterin pituus 900,+100,...,3000 L , +100,..., 3595 kg/m 14 Poisto Dampa-katto asennussovittimet MATERIAALI JA PINTAKÄSITTELY OSA MATERIAALI PINTAKÄSITTELY HUOMAUTUS Etulevy Sivulevyt Maalattu kuumasinkitty teräs Maalattu kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/ 20% kiilto Polyesterimaalattu valkoinen RAL 9010/ 20% kiilto Päätylevyt Kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/ 20% kiilto Tuloilmakammio Asennuskiinnikkeet Patterin putket Patterin lamellit Sähköinen lämmityskalvo Kuumasinkitty teräs Kuumasinkitty teräs Kupari Alumiini Polyesterilaminaatti ja alumiinijohdin Saatavana erikoisvärejä Polyesteri-epoksimaalattu Saatavana erikoisvärejä Polyesteri-epoksimaalattu Saatavana erikoisvärejä Poistoilmaventtiili Kuumasinkitty teräs Polyesteri-epoksimaalattu valkoinen RAL 9010 Katso Halton URH-venttiili Jäähdytyksen ja lämmityksen vesiputkiliitäntöjen materiaalina on Cu15/Cu10 ja seinämän paksuus on 1,0 mm, mikä täyttää EN-standardin 1057:1996 vaatimukset. Jäähdytys- ja lämmitysvesipiirin suurin käyttöpaine on 1,0 MPa. Tuloilmakanavan liitännän läpimitta on 125 mm. Sähkölämmitysjärjestelmä täyttää standardin EN luokan I vaatimukset.. 452

4 Valaisimilla varustettu malli Integroitu poistoilmaventtiili TUOTEVAIHTOEHDOT JA LISÄVARUSTEET VARUSTE/MALLI KOODI KUVAUS HUOMAUTUS Yhdistetty jäähdytys- ja lämmityspatteri TC = H Lämminvesikierrolla varustettu patteri Jäähdytys- ja lämmitysveden kupariputkien liitännät ovat halkaisijaltaan 15/10 mm Sähkölämmitys TC = E Sähköinen lämmityskalvo Ilmavirran säätöpelti FD = Y Ilmavirran säätömoduuli Irrotettavissa puhdistusluukun kautta Halton Air Quality -säädin (HAQ-säädin) Integroitu poistoilmaventtiili Sovittimet Dampakattoasennukseen Valaisin AQ = A Manuaalinen käyttö HAQ-säädin vie 300 mm palkin kokonaispituudesta ja vähentää palkin tehollista pituutta. AQ = B AQ = R Moottoroitu käyttö. Syöttöjännite: 24 VAC. Ohjaussignaali: VDC. Varaus HAQ-säätimen uudelleenasennusta varten Jälkiasennuksessa HAQ-säätimen moottoroiminen on mahdollista. HAQ-säädin vie 300 mm palkin kokonaispituudesta ja vähentää palkin tehollista pituutta. HAQ-säädin voidaan asentaa jälkikäteen. HAQ-säädin vie 300 mm palkin kokonaispituudesta ja vähentää palkin tehollista pituutta. EX = Y Jäähdytyspalkkiin integroitu venttiili Integroitu poistoilmaventtiili vie 300 mm palkin kokonaispituudesta ja vähentää palkin tehollista pituutta. Venttiili on jäähdytyspalkin etupuolella. IO = A LV = ks. tuotekoodi Asennus Dampa-kattoon Teho: 28 W, 35 W, 2 x 21 W Vakiomalli tai himmennettävä Valaisinkaapelit CL = ks. tuotekoodi Kaapelipituus: 1000 mm, 2000 mm tai 3000 mm Pistokevaihtoehdot: ei pistoketta, vakiopistoke, Enstonet-pistoke, Wieland-pistoke Jäähdytyspalkkiin voidaan liittää integroitu poistoilmaventtiili, jolloin sama yksikkö soveltuu sekä tulo- että poistoilmalle. Integroitu poistoilmaventtiili vie yksikön etuosassa 300 mm palkin kokonaispituudesta ja vähentää vastaavasti palkin tehollista pituutta. 453

5 Asento 1 = Nopeuden rajoitus Asento 2 = Normaaliasento Asento 3 = Nopeuden lisäys Toiminta CCC-ilmastointipalkki voidaan asentaa uppoasennuksena alakattoon. Primääri-ilma virtaa ensin ilmastointipalkin tuloilmakammioon. Sieltä se tuodaan suuttimien ja palkin alaosassa olevien puhallusrakojen kautta huonetilaan. Tuloilmasuihkut sekoittuvat tehokkaasti ympäröivään huoneilmaan. Sekundääri-ilma virtaa lämmönsiirtimeen, jossa se jäähtyy tai lämpenee. Yhdistynyt ilmavirta suuntautuu vaakasuoraan kattopintaa pitkin. Käytettävissä on neljä suutinkokoa, jotka mahdollistavat erilaisia tuloilman tilavuusvirtoja. Halton Air Quality -hajottimesta ilmavirta johdetaan jäähdytyspalkin puhallusraon kautta. HAQ-hajotin vie 300 mm tilaa palkin päästä, mistä lisäilmavirta johdetaan. Nopeuden rajoittaminen oleskelualueella Halton Velocity Control (HVC) -nopeudensäätimellä säädetään ilman virtausnopeutta oleskelualueen tilankäytön muuttuessa (esimerkiksi kun väliseinä sijoitetaan lähelle ilmastointipalkkia) tai kun ilman virtausnopeutta on muutettava paikallisesti. HVCnopeudensäädin vaikuttaa lämmönsiirtimen kautta kulkevaan sekundääri-huoneilmaan ja näin se joko suurentaa tai pienentää sekä ilman virtausnopeutta oleskelualueella että ilmastointipalkin jäähdytys- tai lämmitystehoa. HVC-nopeudensäädön avulla ilmavirran nopeudelle voidaan määrittää kolme eri asetusta: 1 = Nopeuden rajoitus, 2 = Normaaliasento ja 3 = Nopeuden lisäys. HVC-säädin on lisäksi jaettu osiin niin, että oleskelualueen eri osiin voidaan tarvittaessa tehdä erilaiset säädöt. On suositeltavaa suunnitella ilmastointi niin, että ilmastointipalkissa käytetään normaalia asentoa. Tällöin palkin tehoa voidaan tarvittaessa sekä lisätä että vähentää rakennuksen elinkaaren aikana. 454

6 Kun käytetään moottoroitua ilmanlaadun säädintä (HAQ), enimmäis- ja vähimmäisilmavirrat säädetään säätimen asennonrajoittimilla. Tässä tapauksessa ilmavirran säätömoduulia (MSM) ei suositella käytettäväksi ilmavirran tasapainotukseen. Ilmavirran säätö Ilmastointipalkin suutinsuihkujen ilmavirta riippuu tehollisesta pituudesta, suutinmallista ja staattisesta kammiopaineesta, jota voidaan säätää käyttämällä ilmavirransäätöpeltiä. Lisävarusteena on saatavana Halton ilmanlaadunsäädinyksikkö (HAQ), jolla säädetään ja/tai hallitaan huonetilaan johdettavaa ulkoilmavirtaa. Halton Air Quality-hajottimesta ilmavirta johdetaan ilmastointipalkin puhallusraon kautta. Ilmavirran säätöä tarvitaan silloin, kun huoneen pohjapiirrosta tai tilankäyttöä muutetaan (esimerkiksi toimistosta kokoushuoneeksi). Ilmavirtaa voidaan säätää joko käsin tai automaattisesti moottoroidulla säädinpellillä, joka säätää ilmavirtaa tarpeen mukaan. Käsin säädettävällä HAQ-säätimellä varustettuun ilmastointipalkkiin voidaan jälkikäteen asentaa moottoroitu tarpeenmukainen säätö. Ilmastointipalkit suositellaan liitettäväksi vakiopainekanavistovyöhykkeeseen, jolloin HAQ.säädöllä ei ole vaikutusta suutinilmavirtaan HAQ-säädöllä ei ole vaikutusta patterin jäähdytys- tai lämmitystehoon. HAQ ilmavirtasäädöllä ei ole merkittävästi vaikutusta kanaviston paineolosuhteisiin eikä vastaavasti muiden ilmastointipalkkien ilmavirtoihin kyseisessä kanavistovyöhykkeessä. Vakioilmavirralla säädettävällä tai muuttuvalla ilmavirralla varustettujen yksiköiden ulkonäkö on samanlainen, ainoastaan tehollinen pituus on 300mm lyhyempi. Saatavilla on neljä suutinkokoa, joilla ilmastointipalkin tuloilmavirta voidaan säätää mahdollisimman pieneksi tyypillisessä huonemoduulissa. Tavallisesti pituudeltaan ja suutinkooltaan samanlaiset yksiköt mahdollistavat järjestelmän tehokkaan käyttöönoton. Kunkin palkin primääri-ilmavirta säädetään Haltonin ilmanlaadun säädinyksiköllä järjestelmän käyttöönoton yhteydessä. Ilmastointipalkin suuttimia ei tarvitse vaihtaa tai tulpata. Haltonin ilmanlaadun säätimellä voidaan myös suurentaa ilmastointipalkin tilavuusvirtaa esimerkiksi neuvotteluhuoneiden ilmanvaihtovaatimusten mukaiseksi (enintään 4 l/s/m2, alle 35 db (A)). Ilmanlaadun ja lämpötilan säätö Ilmastointipalkkien jäähdytys- ja lämmitystehoa muutetaan säätämällä vesivirtaa huonelämpötilasäätimen ohjausviestin perusteella. Huonetilan ilmanlaadun säätö voidaan toteuttaa esimerkiksi CO2 -anturilla, silloin kun huoneilman lämpötilaa hallitaan erikseen vesivirtaa säätämällä. Vaihtoehtoisesti lämpötila-anturia voidaan käyttää ilmanlaadun säätämiseen siten, että ilmavirta moduloidaan ensimmäisessä jaksossa, ja jos lämpötila ylittää asetusarvon, vesiventtiili alkaa avautua toisen jakson aikana. Lämmitystoiminnossa on suositeltavaa, että lämpötilaero tuloilman ja huoneilman välillä on enintään 3 C. Lämmönsiirtimen menoveden lämpötilan tulee olla alle 35 C. Optimaalinen lämmitysteho edellyttää tarkoituksenmukaista primääri-ilmavirtaa. Siksi lämmitysjaksojen aikana ilmastointikoneen tulee toimia takaamaan asianmukainen lämmitysteho. 455

7 Valonjakokäyrä Valaisimet on varustettu päätetyöskentelyyn sopivalla valaisinoptiikalla. Toimitus sisältää valaisimet asennettuina ja varustettuina loisteputkilla. Pistotulppa ja kaapelit toimitetaan pyydettäessä valmiiksi asennettuina. Valaisimet toimitetaan joko elektronisella vakioliitäntälaitteella tai himmennettävällä liitäntälaitteella varustettuina. Valaisimen ominaisuudet Loisteputki T5 W Loisteputkia/ valaisin kpl Valovirta lm Valoteho Himmennin elektroninen elektroninen elektroninen Kytkentäkaavio 1. Kytkentä käytettäessä elektronista liitäntälaitetta (HF) 2. Kytkentä käytettäessä himmennettävää elektronista liitäntälaitetta (HFR) 456

8 Valaisimien lukumäärä palkissa CCC Valaisintyyppi W Valaisimen pituus mm Patterin pituus mm Palkin kokonaispituus Yksi osa mm Kaksi osaa mm CBC-palkki ja poistoilmaventtiili Valaisintyyppi W Valaisimen pituus mm Patterin pituus mm Palkin kokonaispituus Yksi osa mm Kaksi osaa mm

9 Poistoilmaventtiilin kanavaliitäntä Käsin säädettävän HAQ-säätimen vaihtaminen moottoroituun säätimeen Sähköinen lämmityskalvo Asennus CCC-jäähdytyspalkki voidaan asentaa kattoon huoneen pitkän tai lyhyen sivun suuntaisesti. Palkin asennussuuntaa valittaessa on otettava huomioon tuloilma- ja vesipiiriliitäntöjen suunnat. Palkki kiinnitetään suoraan kattopintaan (H = 220 mm) tai ripustetaan kattoon kierretankojen (8 mm) avulla. Jokaisen palkin molemmissa päädyissä on siirrettävät kiinnikkeet. On suositeltavaa, että kunkin kiinnikkeen etäisyys palkin päästä on noin neljännes palkin pituudesta (L/4). Asenna jäähdytys- ja lämmitysvesipiirien runkoputket jäähdytyspalkin tason yläpuolelle, jotta putkiston ilmaus onnistuu hyvin. Jäähdytyspalkin kanavaliitännät sijaitsevat samassa päädyssä kuin putkiliitännät. Liitännät voidaan helposti siirtää asennuspaikalla kumpaan tahansa päätyyn ilman erityistyökaluja. Lisävarusteena voidaan asentaa poistoilmaventtiili palkin etupäätyyn tuloilmakanavan liitäntälaatikon eteen. Vain vasen ja oikea tuloilmakanavan liitäntä ovat mahdollisia. Poistoilmaventtiilin asennus edellyttää, että palkki on 300 mm pidempi. Poistoilmaventtiilin kanavaliitäntä Huom! URH + S ei ole mahdollinen Käsin säädettävän HAQ-säätimen vaihtaminen moottoroituun säätimeen Virtalähde: 24 VAC. Ohjaussignaali: VDC Katso lisätietoja Asiakirjat-osiossa olevasta asennusohjeesta. Sähkölämmityksen asennus ja turvaohjeet Ryhmäjohdon suunnitteluperusteet (noudatetaan rajoittavampia vaihtoehtoja): Yhden ryhmäjohdon teho ei saa olla suurempi kuin 2000 wattia. Yhdessä ryhmäjohdossa ei saa olla enempää kuin kuusi jäähdytyspalkkia. Sähköliitännät: Palkit liitetään suojamaadoitukseen. Ryhmäjohtoon kuuluu enintään kymmenen ampeerin sulake. Virtalähde suojataan vikavirtakatkaisimella (30 ma). Toiminta: Sähkölämmityksen virtalähde on kytkettävä pois päältä silloin, kun jäähdytyspalkin läpi ei kulje ilmavirtaa (esimerkiksi kun ilmankäsittely-yksikkö on poissa päältä tai kun palopelti on suljettu). 458

10 Säätö Jäähdytys Suositeltava jäähdytysveden massavirta on 0,02 0,10 kg/s, jolloin lämpötilan nousu lämmönsiirtimessä on 1 4 C. Kondensoitumisen välttämiseksi lämmönsiirtimen menoveden suosituslämpötila on C. Lämmitys Suositeltava lämmitysveden massavirta on 0,01 0-0,04 kg/s, jolloin lämpötilan lasku lämmönsiirtimessä on 5 15 C. Lämmönsiirtimen menoveden enimmäislämpötila on 35 C. Vesivirtojen tasaus ja säätö Tasapainota jäähdytyspalkin vesivirrat jäähdytys- ja lämmitysvesipiirien paluuputkiin asennettavien säätöventtiilien avulla. Jäähdytyspalkin jäähdytys- ja lämmitystehoa muutetaan säätämällä vesivirtaa. Veden massavirtaa voidaan säätää joko ON/OFF-venttiilillä tai suhteellisesti toimivalla kaksi- tai kolmitieventtiilillä. Tuloilmavirran säätö Kukin jäähdytyspalkki voidaan varustaa ilmavirran säätöpellillä (MSM), joka mahdollistaa nopean ja tarkan tuloilmavirran säätämisen. Liitä manometri mittausyhteeseen ja mittaa jäähdytyspalkin staattinen paine. Ilman tilavuusvirta lasketaan seuraavalla kaavalla. Suuttimen ilmavirta qv 1 q = k * l * p v eff m leff patterin pituus, m dpm mitattu staattinen kammiopaine, Pa Suutin k (l/s) k (m 3 /h) A 0,74 2,66 B 0,96 3,45 C 1,26 4,54 D 1,78 6,41 Haltonin ilmanlaadun säädinyksikön tuloilmavirta määritetään mittaamalla palkin staattinen paine ja lukemalla HAQ-yksikön avaus. Ilman tilavuusvirta lasketaan seuraavalla kaavalla. Ilmanlaadunsäätimen hajottimen ilmavirta qv 2 q v = a / k * p m leff patterin pituus, m dpm mitattu staattinen kammiopaine, Pa k (l/s) k (m 3 /h) 2,5 0,69 Kokonaisilmavirta qv qv = qv1 + qv2 459

11 Ilmavirta-alueen asettelu muuttuvailmavirtasovelluksissa Katkaise toimilaitteen virransyöttö. Määritä millimetreinä asennot, jotka vastaavat maksimija minimi-ilmavirtoja vallitsevalla kammion painetasolla. Maksimi- ja minimiasennot säädetään mekaanisesti. Vapauta toimilaitteen vaihteisto manuaalisesti painamalla painiketta (1). A. HAQ-säätimen maksimiasento asetetaan kääntämällä rajoitinruuvia (2) myötäpäivään aukon suurentamiseksi ja vastapäivään aukon pienentämiseksi. Kiristä lukitusmutteri (3) B. Minimiasento säädetään vastaavasti mutterin (4) avulla. Kytke toimilaitteen virransyöttö (24 VAC). Toimilaite kalibroi enimmäis- ja vähimmäisasennot automaattisesti asetettujen rajoitusten mukaan. Toimilaitetta voidaan säätää tästä lähtien käyttämällä VDC:n ohjausviestiä (0 VDC = vähimmäisasento, 10 VDC = enimmäisasento). Poistoilmavirran säätö Venttiiliä säädetään keskikartiota kiertämällä. Mittaa kartion (a) ja liitoskauluksen välinen aukko (mm). Haltonilta on saatavana erityinen työkalu, jolla aukko voidaan mitata tarkasti. Aseta laitteen sisään mittausliitin ja mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan seuraavalla kaavalla, käyttämällä taulukossa esitettyjä k-kertoimia. Lukitse keskikartio säädön jälkeen lukitusmutterilla. Huolto KOODI SELITYS 1 Etulevy 2 Sivulevy 3 Tuloilmaliitäntä 4 Liitäntälaatikko 5 Lämmönsiirrin 6 Puhdistusluukku Avaa tuloilmakammion, kanavan ja lämmönsiirtimen etulevy. Yli mm:n pituisten palkkien etulevy avautuu kahdessa osassa. Puhdista tuloilmakammio ja lämmönsiirtimen patterin lamellit pölynimurilla, mutta älä vahingoita patterin lamelleja. Puhdista etulevy ja tarvittaessa myös sivulevyt kostealla liinalla. Ilmavirtasäädin voidaan myös puhdistaa avaamalla etulevy. Tarkista ilmavirtasäätimen (jos käytössä) ja vesivirran säätöventtiilin toiminta säännöllisin väliajoin. Puhdistusluukku (145 x 131 mm) mahdollistaa kanavan puhdistuksen. Avaa puhdistusluukku irrottamalla sen kiinnitysruuvit. Etulevyä avatessa tulee varoa sisäänrakennetuilla valaisimilla varustettujen yksiköiden johtoja. q v = k * p m 460

12 Tekniset määrittelyt Jäähdytyspalkissa on integroitu, edessä olevan reikälevyn kautta kulkeva kiertoilmareitti. Huoneen sekundääri-ilmavirta voidaan säätää käsin kolmeen eri asentoon ilman, että se vaikuttaa primääri-ilmavirtaan. Raitisilmavirta on käsin säädettävä ilmavirran säätöpellin avulla. Primääri-ilmavirtaa voidaan säätää jäähdytyspalkkiin integroidun lisäilmaosan avulla, esimerkiksi tarpeenmukaisen säädön perusteella. Ilmavirran säätö ei vaikuta patterin läpi kulkevaan sekundääri-ilmavirtaan, kun kammion staattinen paine pidetään vakaana (valinnainen). Käsin säädettävällä ilmavirransäätöpellillä varustettuun jäähdytyspalkkiyksikköön voidaan jälkikäteen asentaa moottoroitu ilmavirran säätöpeltiyksikkö (lisävaruste). Raitisilmavirran säädöllä ei ole vaikutusta patterin jäähdytys- tai lämmitystehoon. Palkissa, jossa on säädettävä ilmavirta, on vain yksi kanavaliitäntä. Vakioilmavirralla ja säädettävällä ilmavirralla toimivat palkit ovat samannäköisiä. Jäähdytyspalkin pohjalevyn pinnan tasoon voidaan haluttaessa asentaa upotettu valaisin. Valaisimet ovat tyyppiä T5 HF (korkea hyötytaajuus) ja varustettu toimistotyöskentelyyn sopivilla heijastimilla (CAT2). Valaisimissa on elektroniset liitäntälaitteet tai himmennettävät liitäntälaitteet. Etulevy voidaan avata ja irrottaa molemmilta puolilta huolto- ja puhdistustoimia varten. Etulevy on avattavissa ilman erikoistyökaluja. Jäähdytyspalkin tuloilmakanavan läpimitta on 125 mm. Kanavaliitännän sijainti on muutettavissa ilman erikoistyökaluja. Kehys sekä etu- ja sivulevyt on valmistettu kuumasinkitystä teräslevystä. Kaikki näkyvät osat on maalattu valkoisella vakiovärillä RAL 9010 (20 % kiilto). Kaikki putket on valmistettu kuparista ja liitäntäputkien seinämän paksuus on 1,0 mm. Lamellit on valmistettu alumiinista. Vaihtoehtona lämmitystä varten laitteen lämmönsiirtimessä on kaksi sarjaan liitettyä 10 mm:n putkea. Palkkiin voidaan haluttaessa liittää sähkölämmitys lämmityskalvomoduulien avulla. Sähkölämmitys vaikuttaa sekä primääriraitisilmavirtaan että kierrätettyyn huoneilmavirtaan. Sähkölämmityselementit on helppo korvata kokonaisina moduuleina huoneen puolelta. Tällöin palkin etulevy avataan tavallisilla asennustyökaluilla. Jäähdytysvesipatteria ei tarvitse irrottaa. Kaikki liitokset on juotettu ja painekoestettu tehtaalla. Putkiston suurin käyttöpaine on 1,0 MPa. Ilmastointipalkissa on ilmavirran säätöpelti (MSM, lisävaruste) ja mittausyhde ilmavirran mittausta varten. Jäähdytyspalkkiin voidaan haluttaessa liittää poistoilmaventtiili. Palkit toimitetaan muovilla suojattuna erillisessä muovipakkauksessa. Kanavaliitännän ja putkien päät on suljettu kuljetuksen ajaksi. Kukin ilmastointipalkki on yksilöllisesti tunnistettavissa sekä palkkiin että muovipakkaukseen merkityn sarjanumeron avulla. Jäähdytyspalkissa on puhdistusluukku kanavan puhdistamista varten. Tuloilman puhallussuunta huonetilaan voi olla joko yksitai kaksipuolinen. Jäähdytyspalkin leveys on 595 mm ja korkeus on 220 mm. 461

13 Tuotekoodi CCC/S-E-L-C S = Tuloilmasuihkujen suuntaus & suutintyyppi A Kahteen suuntaan/suutin 1 B Kahteen suuntaan/suutin 2 C Kahteen suuntaan/suutin 3 D Kahteen suuntaan/suutin 4 E Yhteen suuntaan / Oikea / Suutin 2 F Yhteen suuntaan / Oikea / Suutin 3 G Yhteen suuntaan / Oikea / Suutin 4 J Yhteen suuntaan / Vasen / Suutin 2 K Yhteen suuntaan / Vasen / Suutin 3 M Yhteen suuntaan/ Vasen / Suutin 4 E = Kanavaliitäntä/Kanavakoko/Säädin S2N Pääty / 125 /Ei säätöpeltiä S2D Oikea / 125 /Säätöpeltiä R2N Oikea / 125 / Ei säätöpeltiä R2D Oikea / 125 / Säätöpelti L2N Vasen / 125 / Ei säätöpeltiä L2D Vasen / 125 / Säätöpelti L = Kokonaispituus 1500,+100,..., 3600 C = Tehollinen pituus (konvektoripituus) 900,+100,..., 3000 Muut ominaisuudet ja lisävarusteet H = Korkeus 220 TC = Jäähdytys-/lämmitystoiminta (konvektorityyppi) C Jäähdytys H Jäähdytys ja lämmitys E Jäähdytys ja sähkölämmitys EX = Poistoilmaventtiili N Ei Y URH IO = Asennusvaihtoehto N Ei DC Dampa-katto LV = Valaisintyyppi N Ei valaisinta 1C 1 x valaisin 28 W Halton, vakio 1D 1 x valaisin 35 W Halton, vakio 1E 1 x valaisin 2 x 21 W Halton, vakio 1H 1 x valaisin 28 W Halton, himmennettävä 1J 1 x valaisin 35 W Halton, himmennettävä 1K 1 x valaisin 2 x 21 W Halton, himmennettävä 2E 1 x valaisin 2 x 21 W Halton, vakio 2K 2 x valaisin 2 x 21 W Halton, himmennettävä CL = Kaapelipituus ja pistoketyyppi N Ei kaapelia A mm, ei pistoketta A mm, ei pistoketta A mm, ei pistoketta B mm, vakiopistoke B mm, vakiopistoke B mm, vakiopistoke C mm, Enstonet-pistoke C mm, Enstonet-pistoke C mm, Enstonet-pistoke D mm, Wieland-pistoke D mm, Wieland-pistoke D mm, Wieland-pistoke CO = Väri W Valkoinen X Erikoisväri AQ = Ilmanlaadun säädin A Manuaalinen B Moottoroitu R Varaus HAQ-säätimen jälkiasennusta varten Koodiesimerkki CCC/A-S2N , H=220,TC=C,CO=W, AQ=A,EX=N,IO=N,LV=N,CL=N 462
