1 Halton CBC Ilmastointipalkki Yhdistetty jäähdytys-, lämmitys- ja tuloilmalaite, joka voidaan upottaa alakattoon Sopii erinomaisesti tiloihin, joissa on suuri jäähdytyskuorma ja pieni kosteuskuorma Soveltuu kohteisiin, joissa vaaditaan korkeaa sisäilman laatua, tarpeenmukaista ilmanvaihtoa ja huonekohtaista säätömahdollisuutta Tyypillisiä käyttökohteita: toimistotilat, maisemakonttorit, tiimitilat, potilashuoneet jne Aiempaa paremmat elinkaariominaisuudet pienillä ilma- ja vesivirroilla Ominaisuudet ovat muunneltavissa helposti ja nopeasti tilankäytön tai huonetilojen muuttuessa: Yksilöllinen huoneilmavirran nopeusolosuhteiden säätö Halton Velocity Control (HVC) -säätimellä Halton Velocity Control -säätimen ansiosta ilmastointipalkin toiminta on sopeutettavissa väliseiniä siirrettäessä Nopeat säätötoiminnot olosuhteiden muuttuessa ilman suuttimien vaihto- tai tulppaustarvetta. Tuotemallit ja lisävarusteet Yhdistetyllä jäähdytys- ja lämmityspatterilla varustettu malli Sähköisellä lämmityskalvolla varustettu malli. Integroidulla poistoilmaventtiilillä varustettu malli. Valaisimilla varustettu malli. Ilmavirran säätöpellillä varustettu malli. Dampa-kattoasennukseen sopiva malli. 1

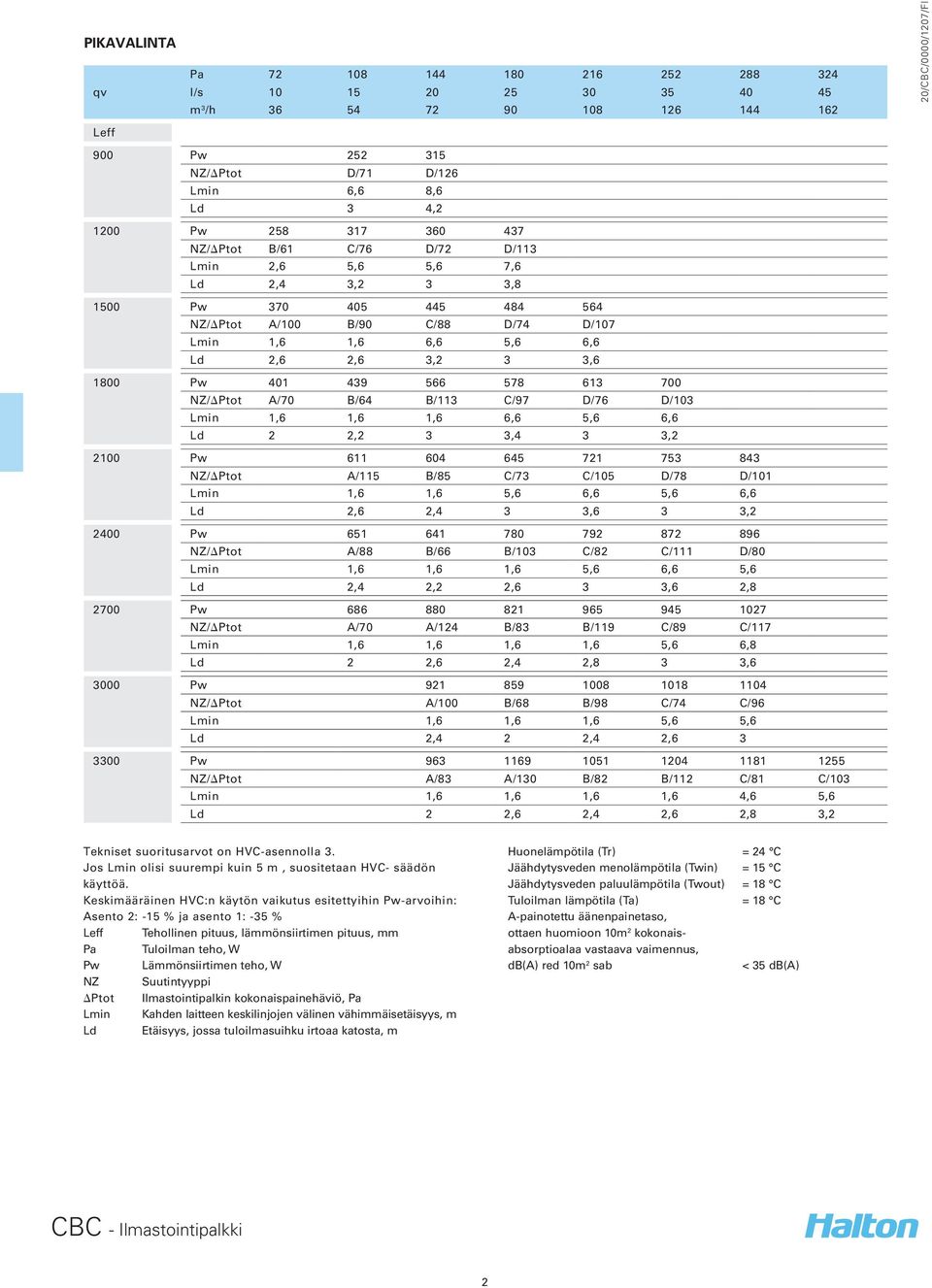

2 PIKAVALINTA Pa qv l/s m 3 /h Leff 900 Pw NZ/DPtot D/71 D/126 Lmin 6,6 8,6 Ld 3 4, Pw NZ/DPtot B/61 C/76 D/72 D/113 Lmin 2,6 5,6 5,6 7,6 Ld 2,4 3,2 3 3, Pw NZ/DPtot A/100 B/90 C/88 D/74 D/107 Lmin 1,6 1,6 6,6 5,6 6,6 Ld 2,6 2,6 3,2 3 3, Pw NZ/DPtot A/70 B/64 B/113 C/97 D/76 D/103 Lmin 1,6 1,6 1,6 6,6 5,6 6,6 Ld 2 2,2 3 3,4 3 3, Pw NZ/DPtot A/115 B/85 C/73 C/105 D/78 D/101 Lmin 1,6 1,6 5,6 6,6 5,6 6,6 Ld 2,6 2,4 3 3,6 3 3, Pw NZ/DPtot A/88 B/66 B/103 C/82 C/111 D/80 Lmin 1,6 1,6 1,6 5,6 6,6 5,6 Ld 2,4 2,2 2,6 3 3,6 2, Pw NZ/DPtot A/70 A/124 B/83 B/119 C/89 C/117 Lmin 1,6 1,6 1,6 1,6 5,6 6,8 Ld 2 2,6 2,4 2,8 3 3, Pw NZ/DPtot A/100 B/68 B/98 C/74 C/96 Lmin 1,6 1,6 1,6 5,6 5,6 Ld 2,4 2 2,4 2, Pw NZ/DPtot A/83 A/130 B/82 B/112 C/81 C/103 Lmin 1,6 1,6 1,6 1,6 4,6 5,6 Ld 2 2,6 2,4 2,6 2,8 3,2 Tekniset suoritusarvot on HVC-asennolla 3. Jos Lmin olisi suurempi kuin 5 m, suositetaan HVC- säädön käyttöä. Keskimääräinen HVC:n käytön vaikutus esitettyihin Pw-arvoihin: Asento 2: -15 % ja asento 1: -35 % Leff Tehollinen pituus, lämmönsiirtimen pituus, mm Pa Tuloilman teho, W Pw Lämmönsiirtimen teho, W NZ Suutintyyppi DPtot Ilmastointipalkin kokonaispainehäviö, Pa Lmin Kahden laitteen keskilinjojen välinen vähimmäisetäisyys, m Ld Etäisyys, jossa tuloilmasuihku irtoaa katosta, m Huonelämpötila (Tr) = 24 C Jäähdytysveden menolämpötila (Twin) = 15 C Jäähdytysveden paluulämpötila (Twout) = 18 C Tuloilman lämpötila (Ta) = 18 C A-painotettu äänenpainetaso, ottaen huomioon 10m 2 kokonaisabsorptioalaa vastaava vaimennus, db(a) red 10m 2 sab < 35 db(a) 2

3 MITAT JA PAINO Putkiliitäntöjen sijainti ja kiinnittäminen alakattoon ØD 125 Patterin pituus 900,+100,...,3300 L ,+100,...,3595 kg/m 14 Dampa-katto asennussovittimet MATERIAALI JA PINTAKÄSITTELY OSA MATERIAALI PINTAKÄSITTELY HUOMAUTUS Etulevy Maalattu kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/20% kiilto Saatavana erikoisvärejä Sivulevyt Maalattu kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/20% kiilto Saatavana erikoisvärejä Päätylevyt Kuumasinkitty teräs Polyesteri-epoksimaalattu, valkoinen RAL 9010, 20 % kiilto Tuloilmakammio Asennuskiinnikkeet Patterin putket Patterin lamellit Sähköinen lämmityskalvo Kuumasinkitty teräs Kuumasinkitty teräs Kupari Alumiini Polyesterilaminaatti ja alumiinijohdin Poistoilmaventtiili Kuumasinkitty teräs Polyesteri-epoksimaalattu, valkoinen RAL 9010, 20 % kiilto Saatavana erikoisvärejä Katso Halton URH-venttiili Jäähdytyksen ja lämmityksen vesiputkiliitäntöjen materiaalina on Cu15/Cu10 ja seinämän paksuus on 1,0 mm, mikä täyttää EN-standardin 1057:1996 vaatimukset. Jäähdytys- ja lämmitysvesipiirin suurin käyttöpaine on 1,0 MPa. Tuloilmakanavan liitännän läpimitta on 125 mm. Sähkölämmitysjärjestelmä täyttää standardin EN luokan I vaatimukset. 3

4 Valaisimilla varustettu malli Integroitu poistoilmaventtiili TUOTEVAIHTOEHDOT JA LISÄVARUSTEET VARUSTE/MALLI KOODI KUVAUS HUOMAUTUS Yhdistetty jäähdytys- ja lämmityspatteri TC = H Lämminvesikierrolla varustettu patteri Jäähdytys- ja lämmitysveden kupariputkien liitännät ovat halkaisijaltaan 15/10 mm Sähkölämmitys TC = E Sähköinen lämmityskalvo Ilmavirran säätöpelti FD = Y Ilmavirran säätömoduuli Irrotettavissa puhdistusluukun kautta Integroitu poistoilmaventtiili Sovittimet Dampakattoasennukseen Valaisin EX = Y Jäähdytyspalkkiin integroitu venttiili Integroitu poistoilmaventtiili vie 300 mm palkin kokonaispituudesta ja vähentää palkin tehollista pituutta. Venttiili on jäähdytyspalkin etupuolella. IO = A LV = ks. tuotekoodi Asennus Dampa-kattoon Teho: 28 W, 35 W, 2 x 21 W Vakiomalli tai himmennettävä Valaisinkaapelit CL = ks. tuotekoodi Kaapelipituus: 1000 mm, 2000 mm tai 3000 mm Pistokevaihtoehdot: ei pistoketta, vakiopistoke, Enstonet-pistoke, Wielandpistoke Jäähdytyspalkkiin voidaan liittää integroitu poistoilmaventtiili, jolloin sama yksikkö soveltuu sekä tulo- että poistoilmalle. Integroitu poistoilmaventtiili vie yksikön etuosassa 300 mm palkin kokonaispituudesta ja vähentää vastaavasti palkin tehollista pituutta. 4

5 Asento 1 = Nopeuden rajoitus Asento 2 = Normaaliasento Asento 3 = Nopeuden lisäys Toiminta CBC-ilmastointipalkki voidaan asentaa uppoasennuksena alakattoon. oleskelualueella että jäähdytyspalkin jäähdytys- tai lämmitystehoa. Primääri-ilma virtaa ensin jäähdytyspalkin tuloilmakammioon. Sieltä se tuodaan suuttimien ja palkin alaosassa olevien puhallusrakojen kautta huonetilaan. Tuloilmasuihkut sekoittuvat tehokkaasti ympäröivään huoneilmaan. Sekundääri-ilma virtaa lämmönsiirtimeen, jossa se jäähtyy tai lämpenee. Yhdistynyt ilmavirta suuntautuu vaakasuoraan kattopintaa pitkin. Käytettävissä on neljä suutinkokoa, jotka mahdollistavat erilaisia tuloilman tilavuusvirtoja. Nopeuden rajoittaminen oleskelualueella Halton Velocity Control (HVC) -nopeudensäätimellä säädetään ilman virtausnopeutta oleskelualueen tilankäytön muuttuessa (esimerkiksi kun väliseinä sijoitetaan lähelle jäähdytyspalkkia) tai kun ilman virtausnopeutta on muutettava paikallisesti. HVCnopeudensäädin vaikuttaa lämmönsiirtimen kautta kulkevaan sekundääri-huoneilmaan ja näin se joko suurentaa tai pienentää sekä ilman virtausnopeutta HVC-nopeudensäädön avulla ilmavirran nopeudelle voidaan määrittää kolme eri asetusta: 1 = Nopeuden rajoitus, 2 = Normaaliasento ja 3 = Nopeuden lisäys. HVC-säädin on lisäksi jaettu osiin niin, että oleskelualueen eri osiin voidaan tarvittaessa tehdä erilaiset säädöt. Palkin pituuden mukaan käytetään 300, 500 ja 800 mm pituisia HVC-säädinmoduuleita. On suositeltavaa suunnitella ilmastointi niin, että jäähdytyspalkissa käytetään normaalia asentoa. Tällöin palkin tehoa voidaan tarvittaessa sekä lisätä että vähentää rakennuksen elinkaaren aikana. Lämpötilan säätö Lämmitystoiminnossa on suositeltavaa, että lämpötilaero tuloilman ja huoneilman välillä on enintään 3 C. Lämmönsiirtimen menoveden lämpötilan tulee olla alle 35 C. Optimaalinen lämmitysteho edellyttää suunnitellun primääri-ilmavirran käyttöä. Siksi lämmitysjaksojen aikana käytetään ilmankäsittelyyksikköä takaamaan asianmukainen lämmitysteho. 5

6 γ γ γ γ Valonjakokäyrät Valaisimet on varustettu päätetyöskentelyyn sopivalla valaisinoptiikalla. Toimitus sisältää valaisimet asennettuina ja varustettuina loisteputkilla. Pistotulppa ja kaapelit toimitetaan pyydettäessä valmiiksi asennettuina. Valaisimet toimitetaan joko elektronisella vakioliitäntälaitteella tai himmennettävällä liitäntälaitteella varustettuina. Kytkentäkaavio Loisteputki T5 W Loisteputkia/ valaisin kpl Valovirta lm Valoteho Himmennin elektroninen elektroninen elektroninen Valaisimen ominaisuudet 1. Kytkentä käytettäessä elektronista liitäntälaitetta (HF) 2. Kytkentä käytettäessä himmennettävää elektronista liitäntälaitetta (HFR) 6

7 Valaisimien lukumäärä palkissa CBC CBC-palkki ja poistoilmaventtiili Valaisintyyppi W Valaisimen pituus mm Patterin pituus mm Palkin kokonaispituus Yksi osa mm Kaksi osaa mm Valaisintyyppi W Valaisimen pituus mm Patterin pituus mm Palkin kokonaispituus Yksi osa mm Kaksi osaa mm

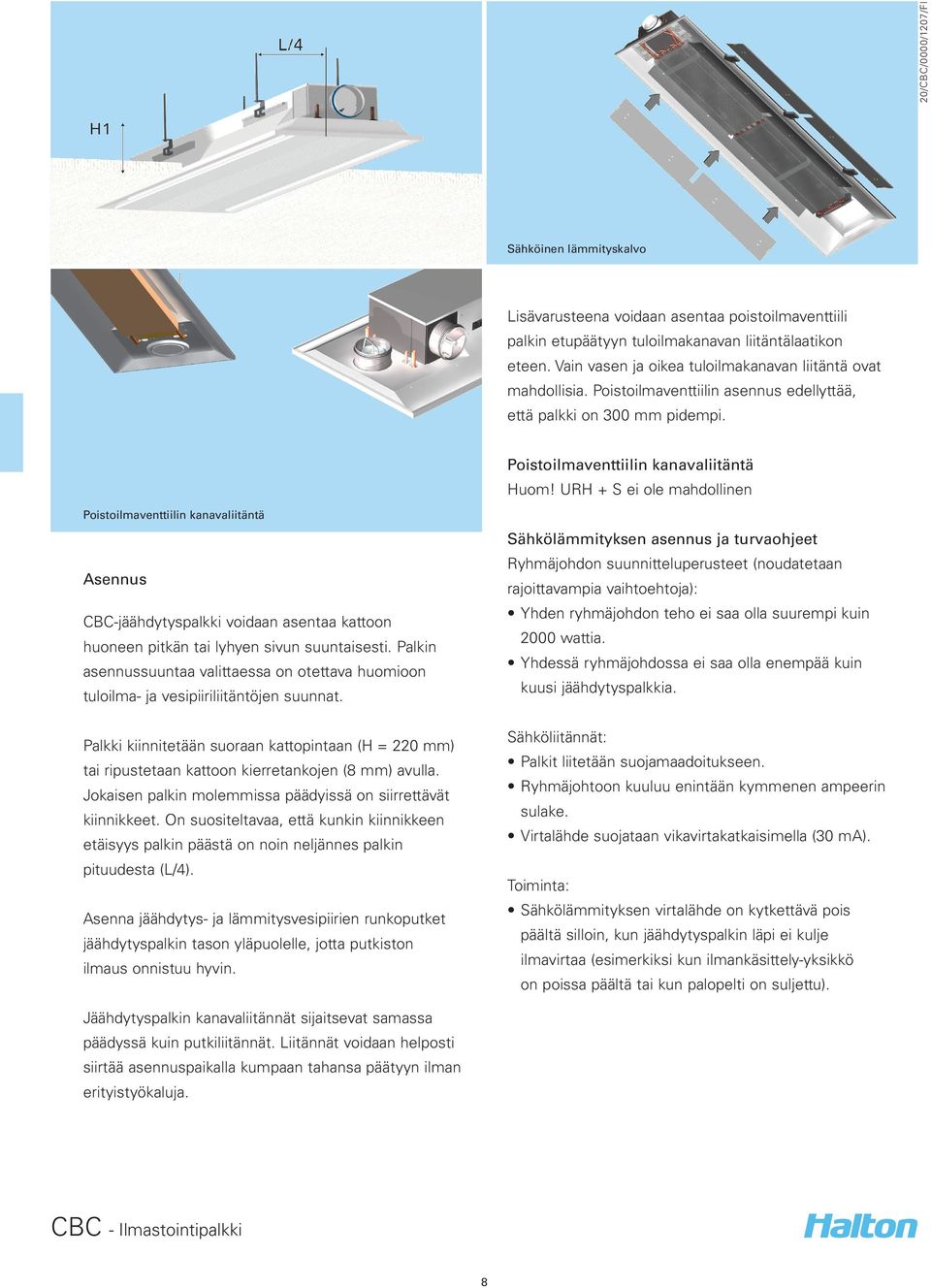

8 Sähköinen lämmityskalvo Lisävarusteena voidaan asentaa poistoilmaventtiili palkin etupäätyyn tuloilmakanavan liitäntälaatikon eteen. Vain vasen ja oikea tuloilmakanavan liitäntä ovat mahdollisia. Poistoilmaventtiilin asennus edellyttää, että palkki on 300 mm pidempi. Poistoilmaventtiilin kanavaliitäntä Asennus CBC-jäähdytyspalkki voidaan asentaa kattoon huoneen pitkän tai lyhyen sivun suuntaisesti. Palkin asennussuuntaa valittaessa on otettava huomioon tuloilma- ja vesipiiriliitäntöjen suunnat. Palkki kiinnitetään suoraan kattopintaan (H = 220 mm) tai ripustetaan kattoon kierretankojen (8 mm) avulla. Jokaisen palkin molemmissa päädyissä on siirrettävät kiinnikkeet. On suositeltavaa, että kunkin kiinnikkeen etäisyys palkin päästä on noin neljännes palkin pituudesta (L/4). Asenna jäähdytys- ja lämmitysvesipiirien runkoputket jäähdytyspalkin tason yläpuolelle, jotta putkiston ilmaus onnistuu hyvin. Poistoilmaventtiilin kanavaliitäntä Huom! URH + S ei ole mahdollinen Sähkölämmityksen asennus ja turvaohjeet Ryhmäjohdon suunnitteluperusteet (noudatetaan rajoittavampia vaihtoehtoja): Yhden ryhmäjohdon teho ei saa olla suurempi kuin 2000 wattia. Yhdessä ryhmäjohdossa ei saa olla enempää kuin kuusi jäähdytyspalkkia. Sähköliitännät: Palkit liitetään suojamaadoitukseen. Ryhmäjohtoon kuuluu enintään kymmenen ampeerin sulake. Virtalähde suojataan vikavirtakatkaisimella (30 ma). Toiminta: Sähkölämmityksen virtalähde on kytkettävä pois päältä silloin, kun jäähdytyspalkin läpi ei kulje ilmavirtaa (esimerkiksi kun ilmankäsittely-yksikkö on poissa päältä tai kun palopelti on suljettu). Jäähdytyspalkin kanavaliitännät sijaitsevat samassa päädyssä kuin putkiliitännät. Liitännät voidaan helposti siirtää asennuspaikalla kumpaan tahansa päätyyn ilman erityistyökaluja. 8

9 Huolto KOODI SELITYS 1 Pohjalevy 2 Sivulevy 3 Tuloilmaliitäntä 4 Liitäntälaatikko 5 Lämmönsiirrin 6 Puhdistusluukku Avaa tuloilmakammion, kanavan ja lämmönsiirtimen etulevy. Yli mm:n pituisten palkkien etulevy avautuu kahdessa osassa. Puhdista tuloilmakammio ja lämmönsiirtimen patterin lamellit pölynimurilla, mutta älä vahingoita patterin lamelleja. Puhdista etulevy ja tarvittaessa myös sivulevyt kostealla liinalla. Ilmavirtasäädin voidaan myös puhdistaa avaamalla etulevy. Tarkista ilmavirtasäätimen (jos käytössä) ja vesivirran säätöventtiilin toiminta säännöllisin väliajoin. Puhdistusluukku (145 x 131 mm) mahdollistaa kanavan puhdistuksen. Avaa puhdistusluukku irrottamalla sen kiinnitysruuvit. Etulevyä avatessa tulee varoa sisäänrakennetuilla valaisimilla varustettujen yksiköiden johtoja. 9

10 CBC valintataulukot Jäähdytys: suutin A qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 Ld 2,4 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 Ld 2 2,4 2,6 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 Ld 2 2 2,4 2,4 2,6 2, DPtot Pw Pt LpA Lmin 1,6 0,5 0,5 0,5 0,5 0,5 1,0 Ld 2 2 2,4 2,4 2,4 2,6 2,6 Lämmitys: suutin A Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 160 W/m. Jäähdytys: suutin B qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 2,6 Ld 2,4 2,6 2,8 3 3, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 2,6 Ld 2,2 2,4 2,6 2,6 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 2,6 2,6 Ld 2,2 2,4 2,4 2,4 2,6 2,6 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 2,6 2,6 Ld 2 2,2 2,4 2,4 2,4 2,4 2,6 2,6 2,6 2,8 3 Lämmitys: suutin B Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 250 W/m. 10

11 CBC valintataulukot Jäähdytys: suutin C qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 4,6 5,6 5,6 6,6 6,6 7,6 5,6 Ld 3 3,2 3,6 3,6 3,8 4,2 4, DPtot Pw Pt LpA Lmin 4,6 5,6 6,6 5,6 6,6 6,6 6,6 6,6 7,6 Ld 3 3 3,2 3,2 3,4 3,6 3,6 3,8 3,8 qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 4,6 5,6 5,6 6,6 5,6 6,6 6,6 7,6 6,6 6,6 7,6 Ld 2, ,2 3,2 3,2 3,6 3,6 3,6 3, DPtot Pw Pt LpA Lmin 4,6 5,6 5,6 6,6 6,6 5,6 6,6 6,6 6,6 7,6 6,6 6,6 6,6 Ld 2,6 2, ,2 3,2 3,2 3,4 3,6 3,6 3,6 Lämmitys: suutin C Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 300 W/m. Jäähdytys: suutin D qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 5,6 6,6 5,6 6,6 7,6 6,6 7,6 7,6 6,6 Ld 3,0 3,0 3,2 3,2 3,6 3,6 3,8 3,8 3, DPtot Pw Pt LpA Lmin 5,6 6,6 5,6 6,6 6,6 6,6 6,6 6,6 6,6 7,6 7,6 7,6 5,6 Ld 2,6 2, ,2 3,2 3,2 3,6 3,6 3,6 3,6 3,8 11

12 CBC valintataulukot Jäähdytys: suutin D qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 5,6 5,6 6,6 6,6 5,6 6,6 6,6 6,6 7,6 6,6 6,6 6,6 7,6 7,6 7,6 Ld 2,6 2,6 2, ,2 3,2 3,2 3,2 3,4 3,6 3,6 3, DPtot Pw Pt LpA Lmin 6,6 6,6 5,6 5,6 6,6 Ld 2,6 2,8 2,8 3 3 Lämmitys: suutin D Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 300 W/m. Valintataulukoiden merkinnät LpA arvot on esitetty ottaen huomioon 4 db huonevaimennus (red 10m 2 - sab). Huonevaimennuksen ollessa 8 db (red 25m 2 - sab): LpA - 4dB. Tekniset suoritusarvot on HVC-asennolla 3. Jos Lmin olisi suurempi kuin 5 m, suositetaan HVC- säädön käyttöä. Keskimääräinen HVC:n käytön vaikutus esitettyihin Pw-arvoihin: Asento 2: -15 % ja asento 1: -35 % Leff DPtot Pw Tehollinen pituus, lämmönsiirtimen pituus, mm Ilmastointipalkin kokonaispainehäviö, Pa Lämmönsiirtimen teho, W Pt LpA Lmin Ld Kokonaisteho, W A-painotettu äänenpainetaso, ottaen huomioon 10m 2 kokonaisabsorptioalaa vastaava vaimennus, db(a) red 10m 2 sab Kahden laitteen keskilinjojen välinen vähimmäisetäisyys, m Etäisyys, jossa tuloilmasuihku irtoaa katosta, m Huonelämpötila (Tr) = 24 C Jäähdytysveden menolämpötila (Twin) = 15 C Jäähdytysveden paluulämpötila (Twout) = 18 C Tuloilman lämpötila (Ta) = 18 C Vesijärjestelmän painehäviö Δp w = k coil * q mw z k coil = a + b * L eff Tekijä Yksikkö Kuvaus Dp w [kpa] Vesijärjestelmän painehäviö q mw [kg/s] Veden massavirta L eff [mm] Tehollinen pituus, lämmönsiirtimen pituus k coil [ ] K-arvo a,b [ ] Valitun palkkimallin arvot Palkkimalli Jäähdytys b Jäähdytys a Z Lämmitys b Lämmitys a Z CBC Veden massavirta-alueet Palkkimalli Jäähdytys Lämmitys CBC kg/s kg/s 12

13 Säätö Jäähdytys Suositeltava jäähdytysveden massavirta on 0,02 0,10 kg/s, jolloin lämpötilan nousu lämmönsiirtimessä on 1 4 C. Kondensoitumisen välttämiseksi lämmönsiirtimen menoveden suosituslämpötila on C. Suuttimen ilmavirta qv 1 q v = k l eff p m leff patterin pituus, m dpm mitattu staattinen kammiopaine, Pa Lämmitys Suositeltava lämmitysveden massavirta on 0,01 0-0,04 kg/s, jolloin lämpötilan lasku lämmönsiirtimessä on 5 15 C. Lämmönsiirtimen menoveden enimmäislämpötila on 35 C. Vesivirtojen tasaus ja säätö Tasapainota jäähdytyspalkin vesivirrat jäähdytys- ja lämmitysvesipiirien paluuputkiin asennettavien säätöventtiilien avulla. Jäähdytyspalkin jäähdytys- ja lämmitystehoa muutetaan säätämällä vesivirtaa. Veden massavirtaa voidaan säätää joko ON/OFF-venttiilillä tai suhteellisesti toimivalla kaksi- tai kolmitieventtiilillä. Tuloilmavirran säätö Kukin jäähdytyspalkki voidaan varustaa ilmavirran säätöpellillä (MSM), joka mahdollistaa nopean ja tarkan tuloilmavirran säätämisen. Liitä manometri mittausyhteeseen ja mittaa jäähdytyspalkin staattinen paine. Ilman tilavuusvirta lasketaan seuraavalla kaavalla. MALLI k (l/s) k (m 3 /h) A 0,76 2,74 B 1,04 3,74 C 1,38 4,97 D 2,08 7,48 E,J 0,51 1,83 F,K 0,70 2,52 G,M 1,03 3,71 Poistoilmavirran säätö Venttiiliä säädetään keskikartiota kiertämällä. Mittaa kartion (a) ja liitoskauluksen välinen aukko (mm). Haltonilta on saatavana erityinen työkalu, jolla aukko voidaan mitata tarkasti. Aseta laitteen sisään mittausliitin ja mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan seuraavalla kaavalla, käyttämällä taulukossa esitettyjä k-kertoimia. Lukitse keskikartio säädön jälkeen lukitusmutterilla. q v = k * p m 13

14 Tekniset määrittelyt Jäähdytyspalkissa on integroitu, edessä olevan reikälevyn kautta kulkeva kiertoilmareitti. Huoneen sekundääri-ilmavirta voidaan säätää käsin kolmeen eri asentoon ilman, että se vaikuttaa primääri-ilmavirtaan. Raitisilmavirta on käsin säädettävä ilmavirran säätöpellin avulla. Jäähdytyspalkin pohjalevyn pinnan tasoon voidaan haluttaessa asentaa upotettu valaisin. Valaisimet ovat tyyppiä T5 HF (korkea hyötytaajuus) ja varustettu toimistotyöskentelyyn sopivilla heijastimilla (CAT2). Valaisimissa on elektroniset liitäntälaitteet tai himmennettävät liitäntälaitteet. Etulevy voidaan avata ja irrottaa molemmilta puolilta huolto- ja puhdistustoimia varten. Etulevy on avattavissa ilman erikoistyökaluja. Jäähdytyspalkissa on puhdistusluukku kanavan puhdistamista varten. Tuloilman puhallussuunta huonetilaan voi olla joko yksitai kaksipuolinen. Jäähdytyspalkin leveys on 595 mm ja korkeus on 220 mm. Jäähdytyspalkin tuloilmakanavan läpimitta on 125 mm. Kanavaliitännän sijainti on muutettavissa ilman erikoistyökaluja. Kehys sekä etu- ja sivulevyt on valmistettu kuumasinkitystä ja maalatusta teräslevystä. Kaikki näkyvät osat on maalattu valkoisella vakiovärillä RAL 9010 (20 % kiilto). Kaikki putket on valmistettu kuparista ja liitäntäputkien seinämän paksuus on 1,0 mm. Lamellit on valmistettu alumiinista. Vaihtoehtona lämmitystä varten laitteen lämmönsiirtimessä on kaksi sarjaan liitettyä 10 mm:n putkea. Palkkiin voidaan haluttaessa liittää sähkölämmitys lämmityskalvomoduulien avulla. Sähkölämmitys vaikuttaa sekä primääriraitisilmavirtaan että kierrätettyyn huoneilmavirtaan. Sähkölämmityselementit on helppo korvata kokonaisina moduuleina huoneen puolelta. Tällöin palkin etulevy avataan tavallisilla asennustyökaluilla. Jäähdytysvesipatteria ei tarvitse irrottaa. Kaikki liitokset on juotettu ja painekoestettu tehtaalla. Putkiston suurin käyttöpaine on 1,0 MPa. Ilmastointipalkissa on ilmavirran säätöpelti (MSM, lisävaruste) ja mittausyhde ilmavirran mittausta varten. Jäähdytyspalkkiin voidaan haluttaessa liittää poistoilmaventtiili. Palkit toimitetaan muovilla suojattuna erillisessä muovipakkauksessa. Kanavaliitännän ja putkien päät on suljettu kuljetuksen ajaksi. Kukin ilmastointipalkki on yksilöllisesti tunnistettavissa sekä palkkiin että muovipakkaukseen liimatun tarran avulla. 14

15 Tuotekoodi CBC/S-E-L-C S = Tuloilmasuihkujen suuntaus & suutintyyppi A Kahteen suuntaan/suutin 1 B Kahteen suuntaan/suutin 2 C Kahteen suuntaan/suutin 3 D Kahteen suuntaan/suutin 4 E Yhteen suuntaan / Oikea / Suutin 2 F Yhteen suuntaan / Oikea / Suutin 3 G Yhteen suuntaan / Oikea / Suutin 4 J Yhteen suuntaan / Vasen / Suutin 2 K Yhteen suuntaan / Vasen / Suutin 3 M Yhteen suuntaan/ Vasen / Suutin 4 E = Kanavaliitäntä/Kanavakoko/Säädin S2N Pääty / 125 /Ei säätöpeltiä S2D Oikea / 125 /Säätöpeltiä R2N Oikea / 125 / Ei säätöpeltiä R2D Oikea / 125 / Säätöpelti L2N Vasen / 125 / Ei säätöpeltiä L2D Vasen / 125 / Säätöpelti IO = Asennusvaihtoehto N Ei DC Dampa-katto LV = Valaisintyyppi N Ei valaisinta 1C 1 x valaisin 28 W Halton, vakio 1D 1 x valaisin 35 W Halton, vakio 1E 1 x valaisin 2 x 21 W Halton, vakio 1H 1 x valaisin 28 W Halton, himmennettävä 1J 1 x valaisin 35 W Halton, himmennettävä 1K 1 x valaisin 2 x 21 W Halton, himmennettävä 2C 2 x valaisin 28 W Halton, vakio 2E 1 x valaisin 2 x 21 W Halton, vakio 2H 2 x valaisin 28 W Halton, himmennettävä 2K 2 x valaisin 2 x 21 W Halton, himmennettävä L = Kokonaispituus 1200,+100,..., 3600 C = Tehollinen pituus (konvektoripituus) 900,+100,..., 3000 Muut ominaisuudet ja lisävarusteet H = Korkeus 220 TC = Jäähdytys-/lämmitystoiminta (konvektorityyppi) C Jäähdytys H Jäähdytys ja lämmitys E Jäähdytys ja sähkölämmitys CL = Kaapelipituus ja pistoketyyppi N Ei kaapelia A mm, ei pistoketta A mm, ei pistoketta A mm, ei pistoketta B mm, vakiopistoke B mm, vakiopistoke B mm, vakiopistoke C mm, Enstonet-pistoke C mm, Enstonet-pistoke C mm, Enstonet-pistoke D mm, Wieland-pistoke D mm, Wieland-pistoke D mm, Wieland-pistoke CO = Väri W X Valkoinen Erikoisväri Koodiesimerkki CBC/A-S2N ,H=220,TC=C,CO=W, EX=N,IO=N,LV=N,CL=N EX = Poistoilmaventtiili N Ei Y URH 15
