1 CBE Ilmastointipalkki Vapaaseen asennukseen suunniteltu yhdistetty jäähdytys-, lämmitys- ja tuloilmalaite. Soveltuu kohteisiin, joissa vaaditaan laadukkaita sisäilmaolosuhteita, tarpeenmukaista ilmanvaihtoa ja huonekohtaista säätömahdollisuutta. Tyypillisiä käyttökohteita: toimistotilat, maisemakonttorit, neuvotteluhuoneet jne. Aiempaa paremmat elinkaariominaisuudet, alhaiset ilma- ja vesivirta-arvot. Mahdollistaa helpot ja nopeat tilojen ja tilankäytön muutokset Yksilöllinen ilmavirran nopeuden säätö Halton Velocity Control (HVC) -nopeudensäätimellä. Halton Velocity Control -säätimen ansiosta palkin toiminta joustaa väliseiniä siirrettäessä. Nopeat säätötoiminnot olosuhteiden muuttuessa ilman suuttimien vaihto- tai tulppaustarvetta. Tuotemallit ja lisävarusteet Yhdistetyllä jäähdytys- ja lämmityspatterilla varustettu malli Ilmavirran säätöpellillä varustettu malli Useat ulkonäöltään erilaiset mallit mahdollistavat palkin ulkoasun valinnan sisustukseen sopivaksi. Kaapelihylly, kanavasuoja, säätöventtiileitä ja toimilaitteita on saatavana lisävarusteena. CBE - Ilmastointipalkki 93

2 PIKAVALINTA Pa qv l/s m 3 /h Leff 1200 Pw NZ/DPtot B/102 C/128 D/127 Lmin/LD 2 / 2 4 / 2,6 5 / 3 Qv-HAQ/Pa w. HAQ 25 / / / Pw NZ/DPtot A/106 C/96 D/98 Lmin/LD 2 / 1,8 2,5 / 2,2 3,5 / 2,4 Qv-HAQ/Pa w. HAQ 27 / / / Pw NZ/DPtot A/83 B/103 C/111 D/101 Lmin/LD 1,5 / 1,6 2 / 1,8 3,5 / 2,4 4 / 2,4 Qv-HAQ/Pa w. HAQ 31 / / / / Pw NZ/DPtot A/67 A/117 C/94 C/121 D/109 D/124 Lmin/LD 1,5 / 1,4 2,5 / 2 2,5 / 2 4 / 2,6 4 / 2,6 5 / 3 Qv-HAQ/Pa w. HAQ 32 / / / / / / Pw NZ/DPtot A/98 B/105 C/102 D/97 D/107 Lmin/LD 2 / 1,6 2 / 1,8 3 / 2,2 3,5 / 2,2 4 / 2,6 Qv-HAQ/Pa w. HAQ 27 / / / / / Pw NZ/DPtot A/83 B/89 C/92 D/88 D/93 Lmin/LD 1,5 / 1,6 2 / 1,6 2 / 2 2,5 / 2 3,5 / 2,2 Qv-HAQ/Pa w. HAQ 29 / / / / / Pw NZ/DPtot A/74 A/110 B/107 C/98 Lmin/LD 1,5 / 1,4 2 / 1,6 2 / 1,6 2,5 / 2 Qv-HAQ/Pa w. HAQ 32 / / / / Pw NZ/DPtot A/65 A/96 B/94 C/92 C/99 Lmin/LD 1 / 1 2 / 1,6 2 / 1,6 2 / 2 3 / 2 Qv-HAQ/Pa w. HAQ 33 / / / / / Pw NZ/DPtot A/86 A/117 B/108 C/92 Lmin/LD 1,5 / 1,4 2 / 1,6 2 / 1,6 2,5 / 2 Qv-HAQ/Pa w. HAQ 30 / / / / Pw NZ/DPtot A/78 A/105 B/98 C/91 Lmin/LD 1,5 / 1,4 2 / 1,6 2 / 1,6 2 / 2 Qv-HAQ/Pa w. HAQ 32 / / / / 1554 Tekniset suoritusarvot on HVC-asennolla 3. Jos Lmin olsi suurempi kuin 5 m, suositetaan HVC- säädön käyttöä. Keskimääräinen HVC:n käytön vaikutus esitettyihin Pw-arvoihin: Asento 2: -21 % ja asento 1: -38 % Leff Tehollinen pituus, lämmönsiirtimen pituus, mm Pa Tuloilman teho, W Pw Lämmönsiirtimen teho, W NZ Suutintyyppi DPtot Ilmastointipalkin kokonaispainehäviö, Pa Lmin Kahden laitteen keskilinjojen välinen vähimmäisetäisyys, m Ld Etäisyys, jossa tuloilmasuihku irtoaa katosta, m Huonelämpötila (Tr) = 24 C Jäähdytysveden menolämpötila (Twin) = 15 C Jäähdytysveden paluulämpötila (Twout) = 18 C Tuloilman lämpötila (Ta) = 18 C A-painotettu äänenpainetaso, ottaen huomioon 10m 2 kokonaisabsorptioalaa vastaava vaimennus, db(a) red 10m 2 sab < 35 db(a) CBE -Ilmastointipalkki 94

3 Materiaali ja pintakäsittely Jäähdytyksessä ja lämmityksessä Cu15/Cu10- vesiputkiliitännät, seinämän paksuus on 1,0 mm, mikä täyttää EN-standardin 1057:1996 vaatimukset. Jäähdytys- ja lämmitysvesiputkiston suurin käyttöpaine on 1,0 MPa. Tuloilmakanavan liitäntäkoko on D=125 mm. OSA MATERIAALI PINTAKÄSITTELY HUOMAUTUS Etulevy Maalattu kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/ 20% kiilto Kanavasuoja Maalattu kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/ 20% kiilto Sivulevyt Maalattu kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/ 20% kiilto Päätylevyt Kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/ 20% kiilto Kaapelikouru Maalattu kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/ 20% kiilto Saatavana erikoisvärejä Polyesteri-epoksimaalattu Saatavana erikoisvärejä Polyesteri-epoksimaalattu Saatavana erikoisvärejä Polyesteri-epoksimaalattu Saatavana erikoisvärejä Saatavana erikoisvärejä Polyesteri-epoksimaalattu Tuloilmakammio Kuumasinkitty teräs Saatavana erikoisvärejä Asennuskiinnikkeet Patterin putket Patterin lamellit Kuumasinkitty teräs Kupari Alumiini TUOTEVAIHTOEHDOT JA LISÄVARUSTEET VARUSTE/MALLI KOODI KUVAUS HUOMAUTUS Yhdistetty jäähdytysja lämmitysmalli TC = H Lämminvesikierrolla varustettu patteri Jäähdytys- ja lämmitysveden kupariputkien liitännät ovat Ø 15/10 mm Ulkonäkö Säätöventtiili Venttiilitoimilaite VA = Katso tuotekoodi CV = Ks. tuotekoodi VM = Ks. tuotekoodi Erinäköisiä tuotevaihtoehtoja Venttiilit, joissa säädettävä kvs-arvo (Danfoss RA-C dn15) tai vakiovirtaustoiminnossa: Danfoss AB-QM dn10 lämmityksessä ja Danfoss AB-QM dn15 jäähdytyksessä Termiset on/off toimilaitteet (230 VAC NC tai 24 VAC NC) molemmille venttiilityypeille. Valituilla vaihtoehdoilla on samat toimintatiedot ja mitat. Toimitetaan tehdasasennettuna tai irrallisena. Jos säätöventtiilit asennetaan tehtaalla, putkiliitäntöjen sijaintia ei voi enää muuttaa asennuspaikalla Toimitetaan tehdasasennettuna tai irrallisena. Kaapelikouru AC=KH Maalattu Kaapelikourun pituus = Palkki mm Ilmavirran säätöpelti FD = Y MSM -pelti Poistettavissa puhdistusluukun kautta Kanavasuoja Alituote, DC Itsekiinnittyvä peitelevy. Asennuskiinnikkeitä ei tarvita Saatavana pituudet 300, 400, 500, 600 CBE - Ilmastointipalkki 95

4 MITAT JA PAINO Patterin pituus 900,+100,..,4500 L 1200,+100,..,4800 kg/m 16 Palkin pituuden ollessa 2400 mm tai yli, on palkin pohjalevy kahdessa osassa. Kaapelihylly Kaapelihyllyn pituus = Palkki mm Venttiilit 14 L CBE -Ilmastointipalkki 96

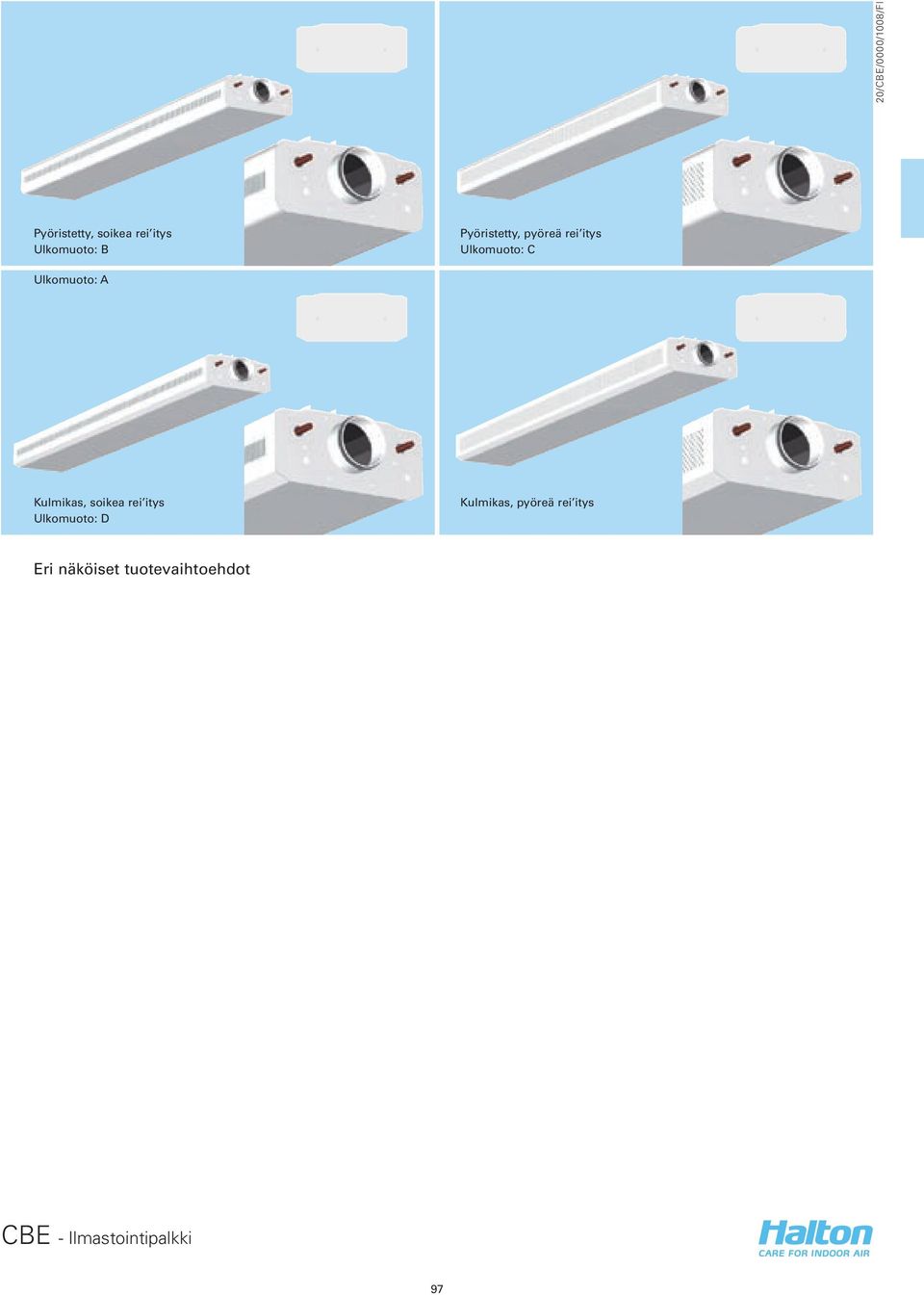

5 Pyöristetty, soikea rei itys Ulkomuoto: B Pyöristetty, pyöreä rei itys Ulkomuoto: C Ulkomuoto: A Kulmikas, soikea rei itys Ulkomuoto: D Kulmikas, pyöreä rei itys Eri näköiset tuotevaihtoehdot CBE - Ilmastointipalkki 97

6 Asetus 1 = Nopeuden rajoitus Asetus 2 = Normaaliasento Asetus 3 = Nopeuden lisäys Toiminta CBE on vapaaseen asennukseen tarkoitettu jäähdytyspalkki. Primääri-ilma virtaa ensin jäähdytyspalkin tuloilmakammioon, josta se hajotetaan palkin yläosassa olevien suuttimien ja puhallusrakojen kautta huonetilaan. Suuttimien tuloilmasuihkut indusoivat tehokkaasti mukaansa ympäröivää huoneilmaa ja saavat sen kiertämään lämmönsiirtimen kautta, jolloin ilma joko jäähtyy tai lämpenee. Yhdistynyt ilmavirta suuntautuu vaakasuoraan kattopintaa pitkin. Suositeltava vähimmäisetäisyys seinästä on 600 mm ja katosta 100 mm. HVC-nopeudensäätimen avulla ilmavirran nopeudelle voidaan määrittää kolme eri asetusta: 1 = nopeuden rajoitus, 2 = normaalinopeus ja 3 = nopeuden lisäys. Nopeudensäätö on lisäksi jaettu osiin niin, että oleskelualueen eri osiin voidaan tarvittaessa tehdä erilaiset säädöt. Palkin pituuden mukaan käytetään 300, 600 ja mm pituisia HVC-säädinmoduuleita. On suositeltavaa suunnitella ilmastointi niin, että jäähdytyspalkissa käytetään normaaliasentoa. Tällöin palkin tehoa voidaan tarvittaessa sekä lisätä että vähentää rakennuksen elinkaaren aikana. Nopeuden säätäminen oleskeluvyöhykkeellä Halton Velocity Control (HVC) -nopeudensäätimellä säädetään ilman virtausnopeutta oleskelualueen tilankäytön muuttuessa (esimerkiksi kun jäähdytyspalkki sijoitetaan lähelle väliseinää) tai kun ilman virtausnopeutta on muutettava paikallisesti. HVC-nopeudensäädin vaikuttaa lämmönsiirtimen kautta kulkevaan sekundääri-huoneilmaan, ja näin se joko suurentaa tai pienentää ilman sekä virtausnopeutta oleskelualueella että jäähdytyspalkin jäähdytys- tai lämmitystehoa. CBE -Ilmastointipalkki 98

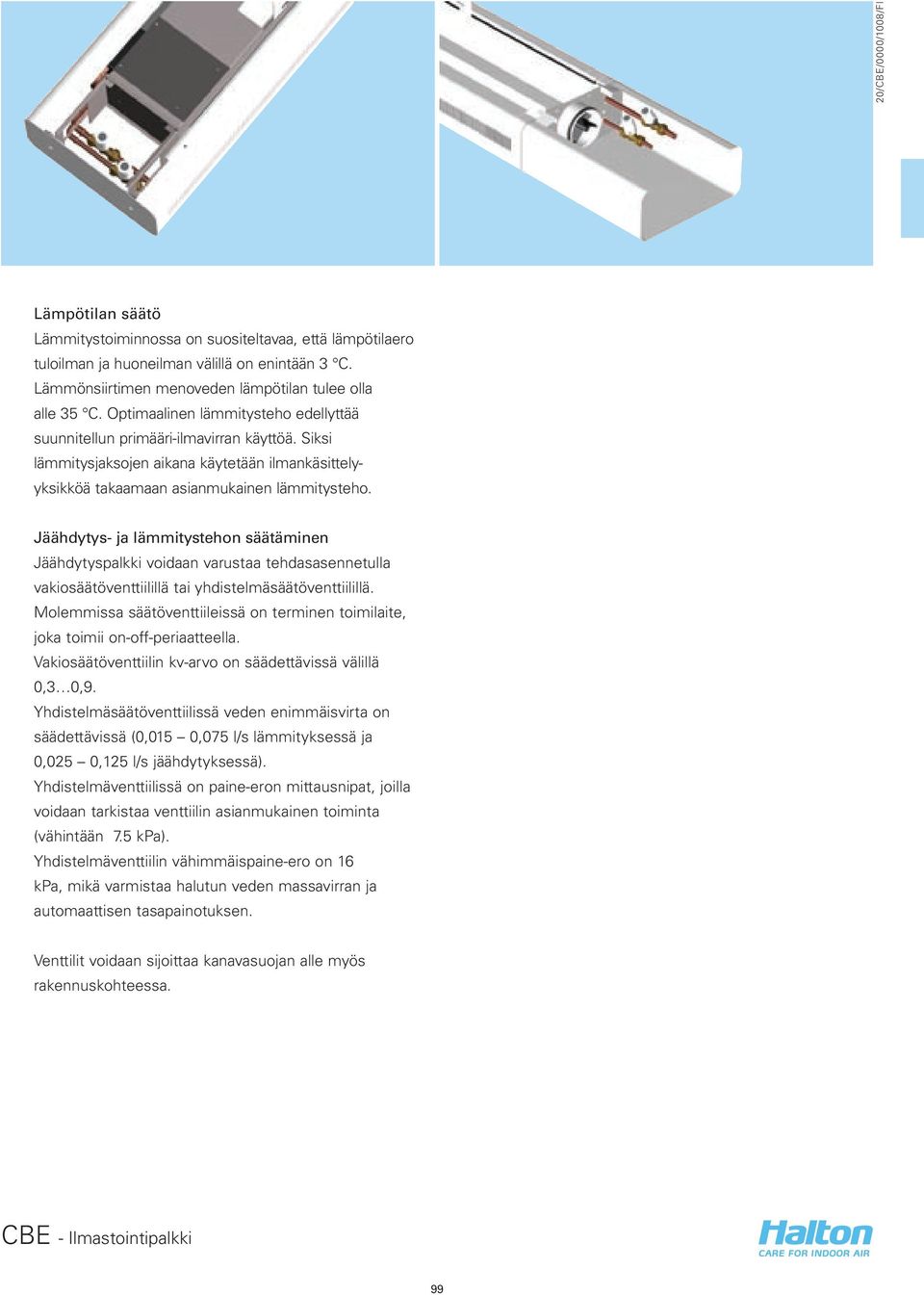

7 Lämpötilan säätö Lämmitystoiminnossa on suositeltavaa, että lämpötilaero tuloilman ja huoneilman välillä on enintään 3 C. Lämmönsiirtimen menoveden lämpötilan tulee olla alle 35 C. Optimaalinen lämmitysteho edellyttää suunnitellun primääri-ilmavirran käyttöä. Siksi lämmitysjaksojen aikana käytetään ilmankäsittelyyksikköä takaamaan asianmukainen lämmitysteho. Jäähdytys- ja lämmitystehon säätäminen Jäähdytyspalkki voidaan varustaa tehdasasennetulla vakiosäätöventtiilillä tai yhdistelmäsäätöventtiilillä. Molemmissa säätöventtiileissä on terminen toimilaite, joka toimii on-off-periaatteella. Vakiosäätöventtiilin kv-arvo on säädettävissä välillä 0,3 0,9. Yhdistelmäsäätöventtiilissä veden enimmäisvirta on säädettävissä (0,015 0,075 l/s lämmityksessä ja 0,025 0,125 l/s jäähdytyksessä). Yhdistelmäventtiilissä on paine-eron mittausnipat, joilla voidaan tarkistaa venttiilin asianmukainen toiminta (vähintään 7.5 kpa). Yhdistelmäventtiilin vähimmäispaine-ero on 16 kpa, mikä varmistaa halutun veden massavirran ja automaattisen tasapainotuksen. Venttilit voidaan sijoittaa kanavasuojan alle myös rakennuskohteessa. CBE - Ilmastointipalkki 99

8 Asennetaan asennuskiinnikkeiden avulla. Kanavasuojan asennus Asennus BE-jäähdytyspalkki voidaan asentaa vapaasti kattoon, yleensä huoneen pitkän seinän suuntaisesti. Palkin asennuksessa suositellaan vähintään 600 mm etäisyyttä seinästä ja 100 mm katosta. Jäähdytyspalkin voidaan asentaa kattokiinnikkeillä suoraan kattopintaan tai ripustaa kattoon 8 mm:n kierretankojen avulla. On suositeltavaa, että kunkin kiinnikkeen etäisyys palkin päädystä on noin neljännes palkin pituudesta (L/4). Asenna jäähdytys- ja lämmitysvesipiirien runkoputket jäähdytyspalkin tason yläpuolelle, jotta putkiston ilmaus on mahdollista. Moottoroidun ilmanlaadun säätimen liitäntä: Virtalähde: 24 VAC. Ohjaussignaali: VDC. CBE -Ilmastointipalkki 100

9 Säätö Jäähdytys Suositeltava jäähdytysveden massavirta on 0,02 0,10 kg/s, jolloin lämpötilan nousu lämmönsiirtimessä on 1 4 C. Kondensoitumisen välttämiseksi lämmönsiirtimen menoveden suosituslämpötila on C. Lämmitys Suositeltava lämmitysveden massavirta on 0,01...0,04 kg/s, jolloin lämpötilan lasku lämmönsiirtimessä on C. Lämmönsiirtimen menoveden suosituslämpötila on C. Vesivirtojen tasaus ja säätö Tasapainota jäähdytyspalkin vesivirrat vakiosäätöventtiilillä valitsemalla suunnitellut kv-arvot venttiilin rungosta. Jos käytät automaattisesti tasapainottavaa yhdistelmäventtiiliä, valitse suunniteltu veden massavirta venttiilin rungosta ja tarkista venttiilin paine-ero (vähintään 7.5 kpa) venttiilin mittausnippojen välissä. Palkin asianmukaisen toiminnan varmistamiseksi venttiilin paine-eron tulee olla 16 kpa. Jäähdytyspalkin jäähdytys- ja lämmitystehoa muutetaan säätämällä vesivirtaa. Suuttimen ilmavirta qv 1 q = k * l * p v eff m leff patterin pituus, m dpm mitattu staattinen kammiopaine, Pa Suutin k (l/s) k (m 3 /h) A 0,74 2,66 B 0,96 3,45 C 1,26 4,54 D 1,78 6,41 Haltonin nopeudensäätimen käyttäminen Haltonin nopeudensäädinyksikköä käytetään kääntämällä yksikön eri osia käsin. HVC-yksiköissä on kolme eri asetusta: 1 = nopeuden rajoitus, 2 = normaalinopeus ja 3 = nopeuden lisäys. Tuloilmavirran säätö Jokainen palkki on varustettu paineenmittausyhteellä, jonka avulla tuloilmavirta voidaan helposti mitata palkin tehollisessa osassa. Ilman tilavuusvirta lasketaan seuraavalla kaavalla. CBE - Ilmastointipalkki 101

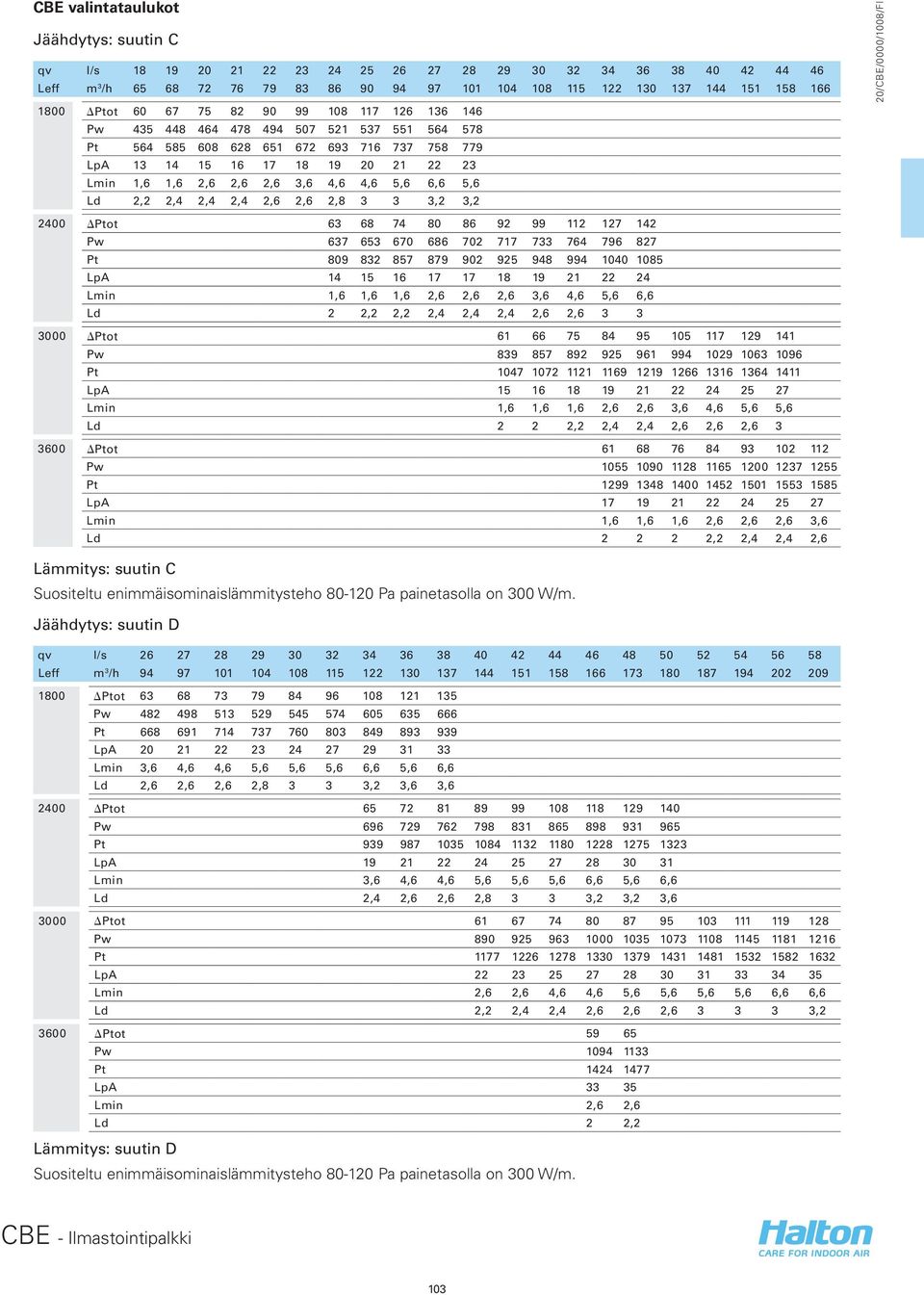

10 CBE valintataulukot Jäähdytys: suutin A qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 Ld 1,2 1,4 1,6 1,6 1, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 Ld 1,2 1,4 1,4 1,6 1,6 1,6 1, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 Ld 1 1,4 1,4 1,6 1,6 1,6 1,6 1, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 Ld 1 1 1,4 1,4 1,4 1,6 1,6 1,6 1,6 Lämmitys: suutin A Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 160 W/m. Jäähdytys: suutin B qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 2,6 2,6 1,5 Ld 1,6 1,8 2,0 2,0 2,0 2,2 2,4 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 2,6 2,6 3,6 3,6 Ld 1,6 1,6 1,8 2,0 2,0 2,0 2,0 2,0 2,2 2,4 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 2,6 3,6 Ld 1,6 1,6 1,6 1,8 2,0 2,0 2,0 2,0 2,0 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 Ld 1,6 1,6 1,6 1,6 1,8 2,0 2,0 Lämmitys: suutin B Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 250 W/m. CBE -Ilmastointipalkki 102

11 CBE valintataulukot Jäähdytys: suutin C qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 1,6 1,6 2,6 2,6 2,6 3,6 4,6 4,6 5,6 6,6 5,6 Ld 2,2 2,4 2,4 2,4 2,6 2,6 2, ,2 3, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 2,6 2,6 2,6 3,6 4,6 5,6 6,6 Ld 2 2,2 2,2 2,4 2,4 2,4 2,6 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 2,6 2,6 3,6 4,6 5,6 5,6 Ld 2 2 2,2 2,4 2,4 2,6 2,6 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 2,6 2,6 2,6 3,6 Ld ,2 2,4 2,4 2,6 Lämmitys: suutin C Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 300 W/m. Jäähdytys: suutin D qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 3,6 4,6 4,6 5,6 5,6 5,6 6,6 5,6 6,6 Ld 2,6 2,6 2,6 2, ,2 3,6 3, DPtot Pw Pt LpA Lmin 3,6 4,6 4,6 5,6 5,6 5,6 6,6 5,6 6,6 Ld 2,4 2,6 2,6 2, ,2 3,2 3, DPtot Pw Pt LpA Lmin 2,6 2,6 4,6 4,6 5,6 5,6 5,6 5,6 6,6 6,6 Ld 2,2 2,4 2,4 2,6 2,6 2, , DPtot Pw Pt LpA Lmin 2,6 2,6 Ld 2 2,2 Lämmitys: suutin D Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 300 W/m. CBE - Ilmastointipalkki 103

12 Valintataulukoiden merkinnät LpA arvot on esitetty ottaen huomioon 4 db huonevaimennus (red 10m 2 - sab). Huonevaimennuksen ollessa 8 db (red 25m 2 - sab): LpA - 4dB. Tekniset suoritusarvot on HVC-asennolla 3. Jos Lmin olisi suurempi kuin 5 m, suositetaan HVC- säädön käyttöä. Keskimääräinen HVC:n käytön vaikutus esitettyihin Pw-arvoihin: Asento 2: -21 % ja asento 1: -38 % Leff DPtot Pw Tehollinen pituus, lämmönsiirtimen pituus, mm Ilmastointipalkin kokonaispainehäviö, Pa Lämmönsiirtimen teho, W Pt LpA Lmin Ld Kokonaisteho, W A-painotettu äänenpainetaso, ottaen huomioon 10m 2 kokonaisabsorptioalaa vastaava vaimennus, db(a) red 10m 2 sab Kahden laitteen keskilinjojen välinen vähimmäisetäisyys, m Etäisyys, jossa tuloilmasuihku irtoaa katosta, m Huonelämpötila (Tr) = 24 C Jäähdytysveden menolämpötila (Twin) = 15 C Jäähdytysveden paluulämpötila (Twout) = 18 C Tuloilman lämpötila (Ta) = 18 C Vesijärjestelmän painehäviö Δp w = k coil * q mw z k coil = a + b * L eff Tekijä Yksikkö Kuvaus Dp w [kpa] Vesijärjestelmän painehäviö q mw [kg/s] Veden massavirta L eff [mm] Tehollinen pituus, lämmönsiirtimen pituus k coil [ ] K-arvo a,b [ ] Valitun palkkimallin arvot Palkkimalli Jäähdytys b Jäähdytys a Z Lämmitys b Lämmitys a Z CBE Veden massavirta-alueet Palkkimalli Jäähdytys Lämmitys CBE kg/s kg/s CBE -Ilmastointipalkki 104

13 Tekniset määrittelyt Huolto KOODI SELITYS 1 etulevy 2 Tuloilmaliitäntä 3 Jäähdytysputkiliitännät 4 Lämmitysputkiliitännät 5 Puhdistusluukku 6 Säätöventtiilit ja toimilaitteet 7 HAQ-pelti 8 HVC-säädin 9 kaapelikouru Avaa jäähdytyspalkin etulevy. Yli mm:n pituisten palkkien etulevy avautuu kahdessa osassa. Puhdista tuloilmalaitteen tuloilmakammio, kanava ja lämmönsiirtimen lamellit pölynimurilla, vahingoittamatta patterin lamelleja. Puhdista etulevy ja tarvittaessa myös sivulevyt kostealla liinalla. Avaa puhdistusluukku ja tarkista ilmavirtasäätimen (jos käytössä) sekä vesivirran säätöventtiilien toimintakunto säännöllisin väliajoin. Yksikkö on vapaaseen asennukseen tarkoitettu, kahteen suuntaan puhaltava aktiivinen jäähdytyspalkki. Etulevy voidaan avata ja irrottaa molemmilta puolilta ilman työkaluja. Jäähdytyspalkin leveys on 382 mm ja korkeus 183 mm. Tuloilmakanavan liitäntäkoko on 125 mm. Jäähdytyspalkissa on pidennetty kanavasuoja, joka peittää kanavaliitännän ja putket (lisävaruste). Jäähdytyspalkissa on ilmavirtasäädin (MSM). Ilmavirtasäädin voidaan irrottaa puhdistusluukun kautta. Etu- ja sivulevyt on valmistettu maalatusta, kuumasinkitystä teräslevystä. Kaikki näkyvät osat on maalattu valkoisella vakiovärillä RAL 9010 (20 % kiilto). Jäähdytyspalkissa on kaapelihylly (lisävaruste). Kaikki putket on valmistettu kuparista ja liitäntäputkien seinämän paksuus on 1,0 mm. Jäähdytyksen lämmönsiirrin koostuu kuudesta sarjaan kytketystä 15 mm:n putkesta. Lämmönsiirtimen lamellit ovat alumiinia. Lämmitystä varten laitteen lämmönsiirtimessä on kaksi sarjaan kytkettyä 10 mm putkea. Kaikki liitokset on painekoestettu tehtaalla. Putkiston suurin käyttöpaine on 1,0 MPa. Palkit toimitetaan muovilla suojattuna erillisissä muovipakkauksissa. Kanavaliitäntä ja putkenpäät on suljettu kuljetuksen aikana. Jokainen palkki on tunnistettavissa itse palkkiin ja pakkaukseen merkitystä numerosarjasta. CBE - Ilmastointipalkki 105
