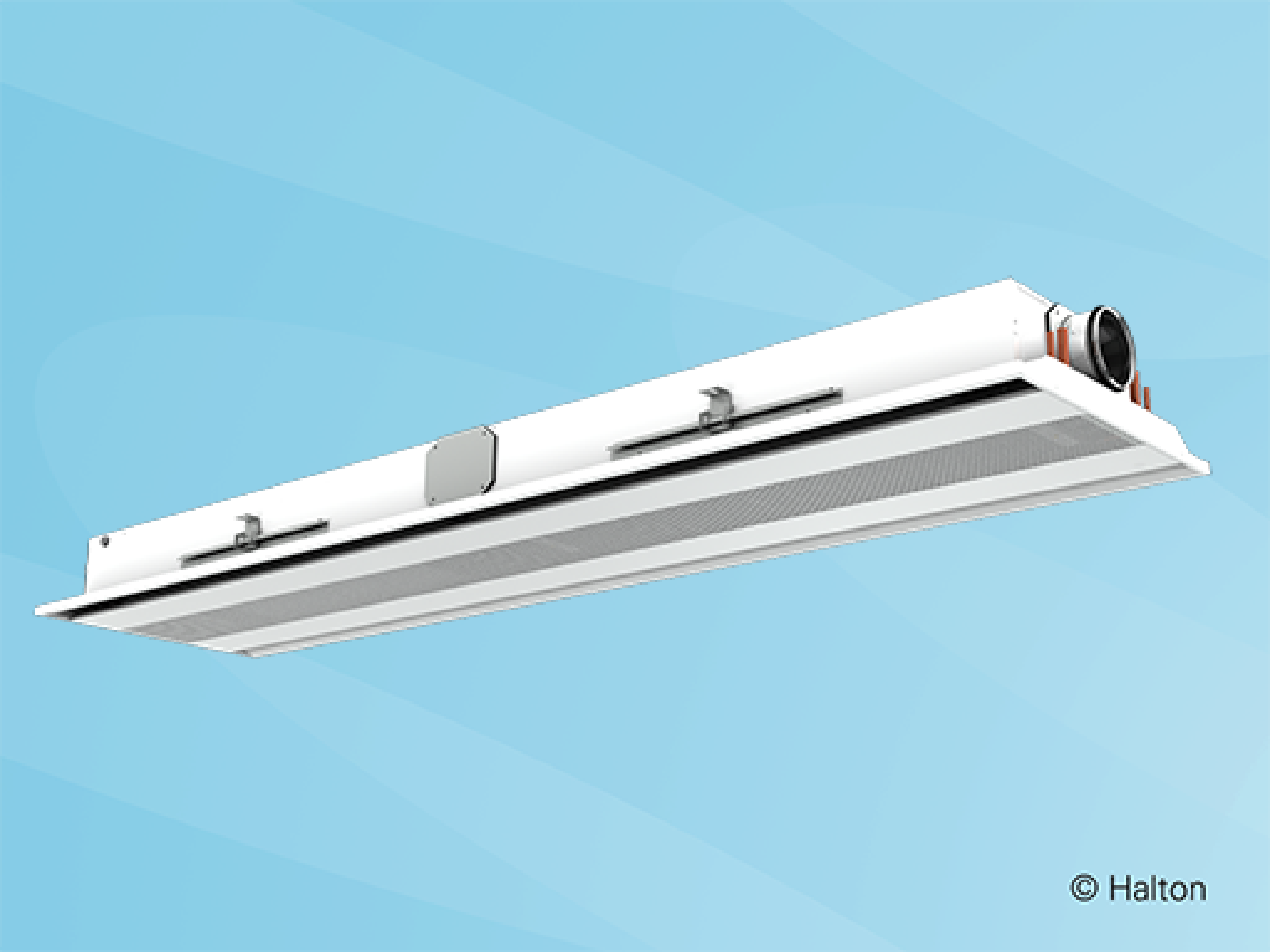

1 CDC Säädettävä ilmastointipalkki Version: Säädettävä ilmastointipalkki käytettäväksi rakennuksen koko elinkaaren ajan. CDC-ilmastointipalkki on yhdistetty jäähdytys-, lämmitys- ja tuloilmalaite alakattoasennukseen. soveltuu erinomaisesti tiloihin, joissa on suuri jäähdytyskuorma, pieni kosteuskuorma ja muuttuva ilmanvaihdon tarve. on erinomainen vaihtoehto kohteisiin, joissa vaaditaan laadukkaita sisäilmaolosuhteita, tarpeenmukaista ilmanvaihtoa ja huonekohtaista säätömahdollisuutta. Tyypillisiä käyttökohteita: toimistohuoneet ja maisemakonttorit. CDC-ilmastointipalkki on suunniteltu ilmastointiratkaisuksi toimistotiloihin, joissa tyypillisesti vaaditaan erittäin joustavaa ilmavirran säätömahdollisuutta. CDC-ilmastointipalkin toiminta voidaan helposti mukauttaa muuttuvien käyttöolosuhteiden ja -vaatimusten mukaisesti milloin tahansa aina suunnitteluvaiheesta rakennuksen elinkaaren loppuun saakka. Helppo ja nopea valinta. Yksilöllinen ilmavirran nopeuden säätö Halton Velocity Control (HVC) -nopeudensäätimellä. Halton Velocity Control -säätimen ansiosta ilmastointipalkin toimintaa voidaan joustavasti säätää väliseiniä siirrettäessä. Halton Air Quality -säädin (HAQ) mahdollistaa tuloilmavirran säätämisen erikseen tilojen tai tilankäytön muuttuessa. Tarpeenmukainen ilmavirran säätö varmistaa energiatehokkaan toiminnan vakiopaineisissa kanavajärjestelmissä; ilmavirran muutoksella ei ole vaikutusta ilmastointipalkin jäähdytys- eikä lämmitystehoon. Tehokas työmaalogistiikka

2 Aiempaa paremmat elinkaariominaisuudet sekä optimoidut, alhaiset ilma- ja vesivirta-arvot. Tuotemallit ja lisävarusteet Yhdistetyllä jäähdytys- ja lämmityspatterilla varustettu malli tai sähkökäyttöisellä lämmityselementillä varustettu malli Manuaalisella tai moottorikäyttöisellä Halton Air Quality -säätimellä (HAQ) varustettu malli Integroidulla poistoilmaventtiilillä varustettu malli Valaisimilla varustettu malli Dampa-kattoon asennettava malli Ilmastointipalkkiin asennetuilla T5-valaisimilla varustettu malli. Valaisimet on varustettu laadukkaalla päätetyöskentelyyn sopivalla valaisinoptiikalla.

3 MITAT JA PAINO ØD 125 Patterin pituus 900, +100,...,3300 L , +100,..., 3595 (+1715) kg/m 14 Putkiliitäntöjen sijainti ja kiinnittäminen alakattoon Putki- ja kanavaliitäntöjen sijainti mallit mm (kokonaispituus)

4 Putki- ja kanavaliitäntöjen sijainti mallit (kokonaispituus) Kiinnitys alakattoon

5 Dampa-katto - asennussovittimet Poistoilmalaitteella varustettu malli Poistoilmalaitteella ja valaisimilla varustettu malli

6 MATERIAALI JA PINTAKÄSITTELY OSA MATERIAALI PINTAKÄSITTELY HUOMAUTUS Saatavana Polyesterimaalattu Maalattu erikoisvärejä Etulevy valkoinen RAL 9010/ kuumasinkitty teräs Polyesteriepoksimaalattu 20% kiilto Sivulevyt Päätylevyt Maalattu kuumasinkitty teräs Galvanoitu teräs Tuloilmakammio Kuumasinkitty teräs Asennuskiinnikkeet Kuumasinkitty teräs Patterin putket Kupari Patterin lamellit Kuumasinkitty teräs Sähkökäyttöinen lämmityspatteri Poistoilmaventtiili Polyesterilaminoitu mukana alumiininen johdin Kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010 / 20% kiilto Polyesterimaalattu, valkoinen RAL 9010 / 20% kiilto Saatavana erikoisvärejä Polyesteriepoksimaalattu Polyesteriepoksimaalattu valkoinen RAL 9010 Saatavana erikoisvärejä Katso Halton URHventtiili 125 mm

7 TUOTEVAIHTOEHDOT JA LISÄVARUSTEET VARUSTE/MALLI KOODI KUVAUS HUOMAUTUS Yhdistetty jäähdytys- Jäähdytys- ja lämmitysveden Lämminvesikierrolla ja TC = H kupariputkien liitäntäkoko varustettu patteri lämmityspatteri Ø 15/10 mm Sähkökäyttöinen Sähköinen lämmitin TC = E EN luokka I lämmitysfolio Halton Air Quality -säädin(haqsäädin) Integroitu poistoilmaventtiili Asennussovittimet Dampa-kattoihin Valaisin Valaisimen kaapelit AQ = A AQ = B EX = A IO = DC LV = Katso tuotekoodi Manuaalinen käyttö Moottoroitu käyttö. Käyttöjännite: 24 VAC. Ohjausviesti: VDC. Integroitu poistoilmaventtiili sijaitsee ilmastointipalkin etuosassa Asennus Dampa-kattoon Teho watteina: 28 W, 35 W, 21 W CL = Kaapelin pituus: 1000 mm, Katso 2000 mm, tai 3000 mm tuotekoodi HAQ käyttää 140 mm koko palkin pituudesta ja vähentää palkin tehollista pituutta. HAQ-säätimen moottoroiminen on mahdollista jälkikäteen. HAQ käyttää 140 mm palkin kokonaispituudesta ja vähentää palkin tehollista pituutta. Ilmastointipalkin lyhennetty pituus L-400mm. Himmennin, jossa on vakioja himmennystoiminto Pistoketyyppivaihtoehdot: ilman pistoketta, vakiopistoke, Enstonet-pistoke, Wieland-pistoke Valaisimilla varustettu malli

8 Poistoilmaventtiilin asennus Ilmastointipalkkiin voidaan asentaa poistoilmaventtiili, jolloin samaan laitteeseen saadaan sekä tulo- että poistoilmatoiminto. Integroitu poistoilmaventtiili pienentää tehollista pituutta, jolloin kokonaispituus on 400 mm (L 400 mm) (vakioilmastointipalkin pituus on L-300). Jäähdytys- ja lämmitysveden putkiliitännät ovat Cu15/Cu10 seinämän paksuuden ollessa 0,9 1,0 mm, mikä täyttää EN-standardin 1057:1996 vaatimukset. Jäähdytys- ja lämmitysvesipiirin enimmäiskäyttöpaine on 1,0 MPa. Tuloilmakanavan liitännän läpimitta on 125 mm. Sähköinen lämmityselementtijärjestelmä täyttää EN luokan 1 mukaiset vaatimukset.

9 TOIMINTA CDC-ilmastointipalkki voidaan asentaa uppoasennuksena alakattoon. Primääri-ilma virtaa ensin ilmastointipalkin ilmanjakokammioon, josta se tuodaan suuttimien ja HAQ-säätimen hajottimen kautta huonetilaan. Puhallusraot ovat palkin alapuolella. Tuloilmasuihkut indusoivat tehokkaasti mukaansa ympäröivää huoneilmaa. Sekundääri-ilma virtaa lämmönsiirtimeen, jossa se jäähtyy tai lämpenee. Yhdistynyt ilmavirta suuntautuu vaakasuoraan kattopintaa pitkin. Nopeuden rajoittaminen oleskeluvyöhykkeellä Asento 1 = Nopeuden rajoitus Asento 2 = Normaalinopeus Asento 3 = Nopeuden lisäys Halton Velocity Control (HVC) -nopeudensäätimellä säädetään ilman virtausnopeutta oleskelualueen tilankäytön muuttuessa (esimerkiksi kun ilmastointipalkki sijoitetaan lähelle väliseinää) tai kun ilman virtausnopeutta on muutettava paikallisesti. HVC-nopeudensäädin vaikuttaa lämmönsiirtimen kautta kulkevaan sekundääri-huoneilmaan, ja näin se joko suurentaa tai pienentää sekä ilman virtausnopeutta oleskelualueella että ilmastointipalkin jäähdytys- tai lämmitystehoa. HVC-nopeudensäätimen avulla ilmavirran nopeudelle voidaan määrittää kolme asetusta: 1 = nopeuden rajoitus, 2 = normaali nopeus ja 3 = nopeuden lisäys. Nopeudenrajoitin on lisäksi jaettu osiin niin, että oleskelualueen eri osiin voidaan tarvittaessa tehdä erilaiset säädöt.

10 On suositeltavaa suunnitella ilmastointi niin, että ilmastointipalkissa käytetään normaaliasentoa. Tällöin palkin tehoa voidaan tarvittaessa sekä lisätä että vähentää rakennuksen elinkaaren aikana. Ilmavirran säätö Ilmastointipalkin suuttimien tuloilmasuihku riippuu tehollisesta pituudesta ja ilmanjakokammion staattisesta paineesta mukaan, jota voidaan säätää esimerkiksi käyttämällä ilmavirran säädintä. Lisävarusteena saatavalla ilmanlaadun säätimellä (HAQ) säädetään ja/tai hallitaan huonetilaan johdettavaa ulkoilmavirtaa. Ilmavirta vaihtelee säätöpellin aukon ja ilmanjakokammion staattisen paineen mukaan. Ilmavirran säätöä tarvitaan kun tilan käyttötarkoitus muuttuu ja tuloilmavirran muuttaminen on tarpeellista. Ilmavirtaa voidaan säätää joko käsin tai moottoroidusti, jolloin ilmavirtaa säädetään automaattisesti tarpeen mukaan. Käsikäyttöisellä HAQ-säätimellä varustettuun ilmastointipalkkiin voidaan jälkikäteen asentaa moottoroitu säädin. On suositeltavaa, että ilmastointipalkit, joissa on tarpeenmukainen ilmavirran säätö, asennetaan vakiopaineiselle kanava-alueelle, jolloin HAQ-säädöllä ei ole vaikutusta suuttimien tuloilmasuihkuun HAQ-säädöllä ei ole vaikutusta patterin jäähdytys- tai lämmitystehoon. HAQ-säädöllä ei ole merkittävää vaikutusta kanaviston paineolosuhteisiin ja vastaavasti muiden samalla kanava-alueella olevien ilmastointipalkkien ilmavirtaan. Vakiovirralla tai säädettävällä tai muuttuvalla ilmavirralla varustettujen yksiköiden ulkonäkö on samanlainen. Haltonin ilmanlaadun säädinyksikön sijoituksella tilaan sekä ilmastointipalkin suuttimen koolla säädetään primääri-ilman tilavuusvirtaa huonetilassa. Erillinen ilmavirran säädin asennetaan kanavahaaraan ja sillä tasapainotetaan kanavajärjestelmän ilmavirtaukset halutuiksi. Kun käytössä on moottoroitu ilmanlaadun säädin (HAQ), enimmäis- ja vähimmäisilmavirrat säädetään säätimen liikerajoittimilla. Kunkin ilmastointipalkin primääri-ilmavirta säädetään Haltonin ilmanlaadun säädinyksikön avulla järjestelmän käyttöönoton yhteydessä. Ilmastointipalkin suuttimia ei tarvitse muuttaa tai vaihtaa.

11 Ilman laadun ja lämpötilan säätäminen Ilmastointipalkkien jäähdytys- ja lämmitystehoa muutetaan säätämällä vesivirtaa huonetermostaatin ohjausviestin perusteella. Huonetilan ilmanlaadun säätö voidaan järjestää esimerkiksi CO2 -anturilla silloin kun huoneilman lämpötilaa hallitaan erikseen vesivirtaa säätämällä. Vaihtoehtoisesti lämpötila-anturia voidaan käyttää ilmavirran (HAQ) säätämiseen siten, että ilmavirta säädetään ensimmäisessä portaassa, ja jos lämpötila edelleen ylittää asetusarvon, vesiventtiili alkaa avautua toisessa portaassa. Kun käytetään lämmitystoimintoa, on suositeltavaa, että lämpötilaero tuloilman ja huoneilman välillä olisi enintään 3 C. Lämmönsiirtimen menove den lämpötilan tulee olla alle 35 C. Optimaalinen lämmitysteho edellyttää sopivan primääri-ilmavirran käyttöä. Siksi lämmitysjaksojen aikana käytetään ilmankäsittely-yksikköä takaamaan asianmukainen lämmitysteho.

12 VALAISTUS Ilmastointipalkkeihin voidaan haluttaessa asentaa myös valaisimet. Valaisimissa on loisteputket ja T5-tekniikkaan perustuva optiikka, mikä takaa hyvät valaistusolosuhteet päätetyöskentelyyn. Valaisimet (21 W, 28 W tai 35 W) asennetaan palkin pohjalevyyn. Ilmastointipalkkiin voidaan asentaa enintään kaksi valaisinta palkin pituuden ja valaisintyypin mukaan. Pistotulppa ja kaapelit toimitetaan pyydettäessä valmiiksi asennettuina. Valaisimet toimitetaan joko elektronisella vakioliitäntälaitteella tai himmennettävällä liitäntälaitteella varustettuina. Valonjakokäyrät Valaisimien ominaisuudet Loisteputki T5 W Loisteputkia/ valaisin kpl Valovirta lm Valotehokkuus Himmennin elektroninen elektroninen elektroninen

13 Valaisimien vaihtoehtoiset lukumäärät palkeissa CDC Valaisintyyppi W Valaisimen nimellinen pituus mm Heijastimen pituus mm Palkin nimellinen pituus Yksiosainen mm Kaksiosainen

14 Kytkentäkaavio C: ohjausviestin kytkentä 1. Kytkentä käytettäessä elektronista liitäntälaitetta (HF). 2. Kytkentä käytettäessä himmennettävää elektronista liitäntälaitetta (HFR).

15 ASENNUS CDC-ilmastointipalkki soveltuu erityisen hyvin asennettavaksi kattoon huoneen ulkoseinän suuntaisesti. Palkin asennussuuntaa valittaessa on otettava huomioon tuloilma- ja vesipiiriliitäntöjen sijainti. Ilmastointipalkki voidaan kiinnittää suoraan kattopintaan (H1 = 195 mm) tai ripustaa kattoon 8 mm:n kierretankojen avulla. Jokaisen palkin molemmissa päädyissä on siirrettävät kiinnikkeet. On suositeltavaa, että kunkin kiinnikkeen etäisyys palkin päädystä on noin neljännes palkin pituudesta (L/4). Asenna jäähdytys- ja lämmitysvesipiirien runkoputket ilmastointipalkin tason yläpuolelle, jotta putkiston ilmaus onnistuu hyvin. Ilmastointipalkin kanavaliitännät sijaitsevat samassa päädyssä kuin putkiliitännät. Kanavaliitännät voidaan helposti siirtää asennuspaikalla palkin kummalle tahansa sivulle ruuvitaltan avulla. Lisävarusteena saatava poistoilmaventtiili asennetaan etuosaan. Tuloilmakanavan liitännät on mahdollista tehdä vain vasemmalle tai oikealle puolelle. Kun valitaan poistoilmaventtiilillä varustettu vaihtoehto, palkin tehollinen pituus on kokonaispituus (L) mm.

16 Poistoilmaventtiilin asennus kanavaan Käsikäyttöisen HAQ-säätimen vaihtaminen moottoroituun HAQ-säätimeen Virtalähde: 24 VAC. Ohjausviesti: VDC Katso asennusohjeet Asiakirjat-osiosta. Sähkölämmityksen asennus ja turvallisuusohjeet Ryhmäjohdon suunnitteluvaatimukset (eniten rajoittavaa ehtoa on noudatettava):

17 Kunkin ryhmäjohdon kokonaisteho ei saa ylittää 2000 wattia. Yhteen ryhmäjohtoon saa kytkeä enintään kuusi ilmastointipalkkia. Sähkökytkennät: Palkit on suojamaadoitettava. Ryhmäjohdossa on käytettävä enintään 10 ampeerin sulaketta. Virtalähde on suojattava virrankatkaisimella, 30 ma. Käyttö: Sähkölämmityksen virta on kytkettävä pois päältä, jos ilmastointipalkin läpi ei virtaa ilmaa (esimerkiksi kun ilmankäsittely-yksikkö on pois päältä tai palopelti on kiinni). Sähköinen elementti Vakiotoimituksissa yksittäisen palkin sisäiset valaisinliitännät tehdään valmiiksi tehtaalla. Virransyöttö kytketään Enstonet-pistokkeen avulla, joka sijaitsee palkin liitännät sisältävässä päässä. Pyydettäessä palkin mukana voidaan toimittaa ylimääräinen kaapeli, jossa voi olla myös pistoke. Käytettävät vakiopistoketyypit ovat Schuko, Enstonet ja Wieland.

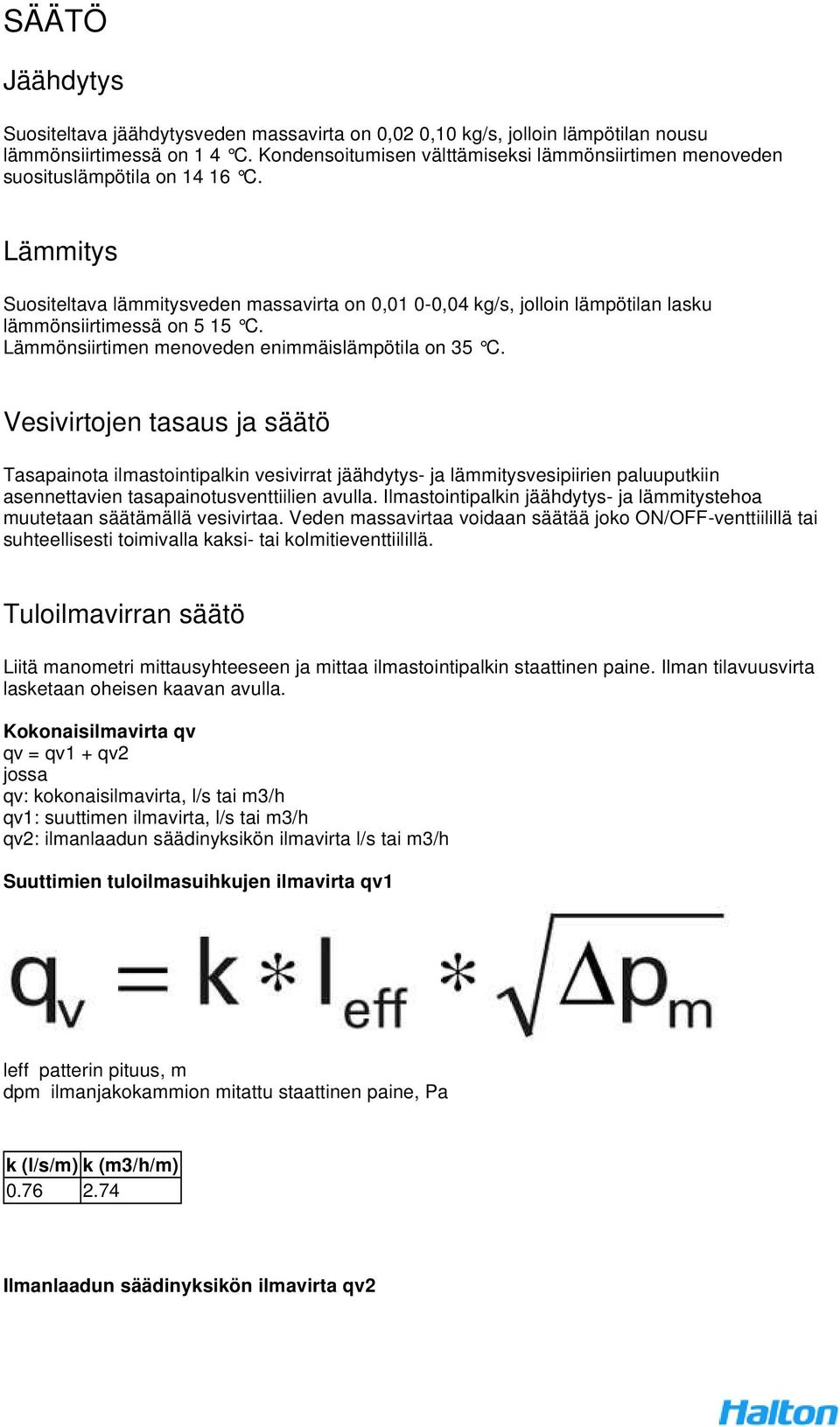

18 SÄÄTÖ Jäähdytys Suositeltava jäähdytysveden massavirta on 0,02 0,10 kg/s, jolloin lämpötilan nousu lämmönsiirtimessä on 1 4 C. Kondensoitumisen vältt ämiseksi lämmönsiirtimen menoveden suosituslämpötila on C. Lämmitys Suositeltava lämmitysveden massavirta on 0,01 0-0,04 kg/s, jolloin lämpötilan lasku lämmönsiirtimessä on 5 15 C. Lämmönsiirtimen menoveden enimmäislämpötila on 35 C. Vesivirtojen tasaus ja säätö Tasapainota ilmastointipalkin vesivirrat jäähdytys- ja lämmitysvesipiirien paluuputkiin asennettavien tasapainotusventtiilien avulla. Ilmastointipalkin jäähdytys- ja lämmitystehoa muutetaan säätämällä vesivirtaa. Veden massavirtaa voidaan säätää joko ON/OFF-venttiilillä tai suhteellisesti toimivalla kaksi- tai kolmitieventtiilillä. Tuloilmavirran säätö Liitä manometri mittausyhteeseen ja mittaa ilmastointipalkin staattinen paine. Ilman tilavuusvirta lasketaan oheisen kaavan avulla. Kokonaisilmavirta qv qv = qv1 + qv2 jossa qv: kokonaisilmavirta, l/s tai m3/h qv1: suuttimen ilmavirta, l/s tai m3/h qv2: ilmanlaadun säädinyksikön ilmavirta l/s tai m3/h Suuttimien tuloilmasuihkujen ilmavirta qv1 leff patterin pituus, m dpm ilmanjakokammion mitattu staattinen paine, Pa k (l/s/m) k (m3/h/m) Ilmanlaadun säädinyksikön ilmavirta qv2

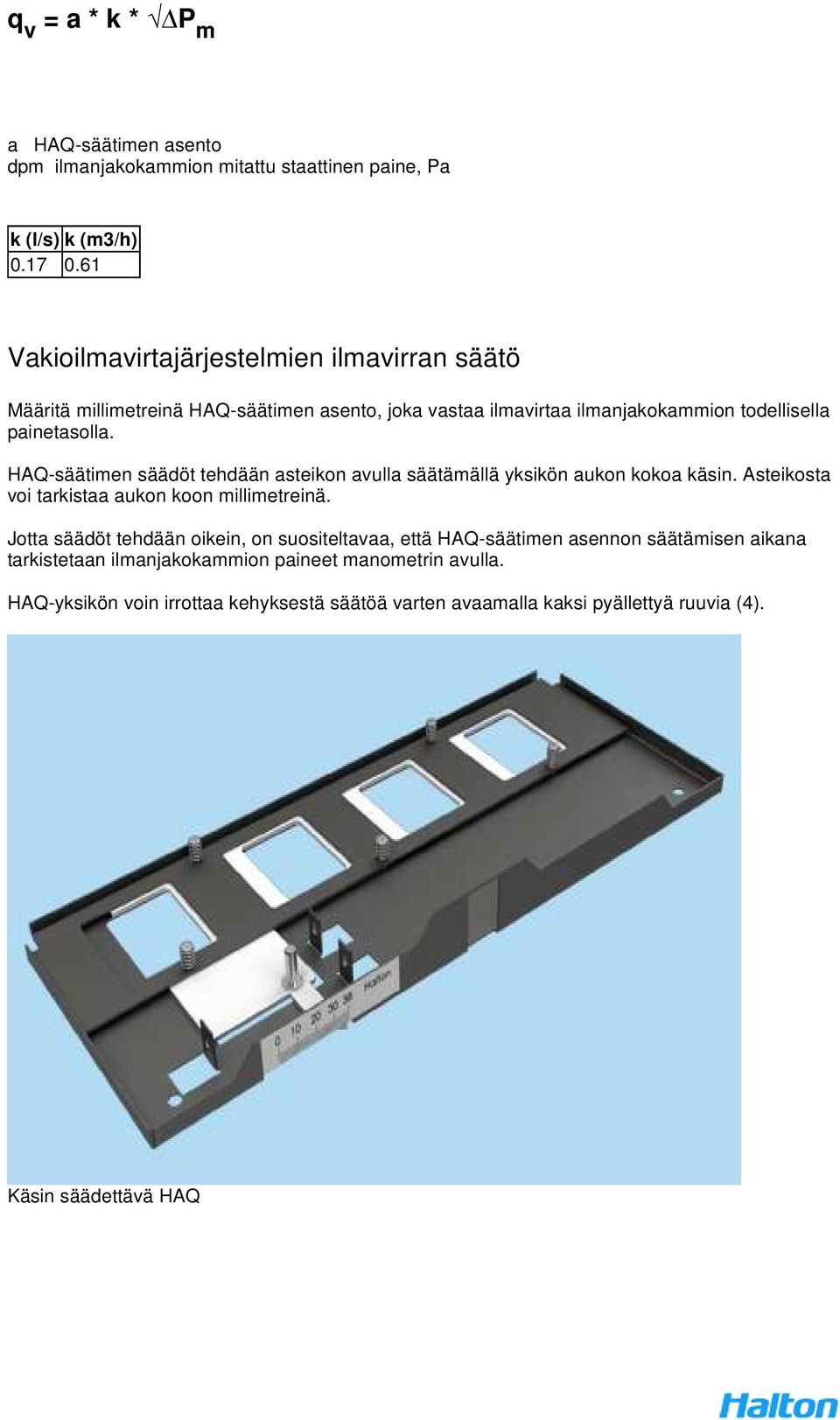

19 q v = a * k * P m a HAQ-säätimen asento dpm ilmanjakokammion mitattu staattinen paine, Pa k (l/s) k (m3/h) Vakioilmavirtajärjestelmien ilmavirran säätö Määritä millimetreinä HAQ-säätimen asento, joka vastaa ilmavirtaa ilmanjakokammion todellisella painetasolla. HAQ-säätimen säädöt tehdään asteikon avulla säätämällä yksikön aukon kokoa käsin. Asteikosta voi tarkistaa aukon koon millimetreinä. Jotta säädöt tehdään oikein, on suositeltavaa, että HAQ-säätimen asennon säätämisen aikana tarkistetaan ilmanjakokammion paineet manometrin avulla. HAQ-yksikön voin irrottaa kehyksestä säätöä varten avaamalla kaksi pyällettyä ruuvia (4). Käsin säädettävä HAQ

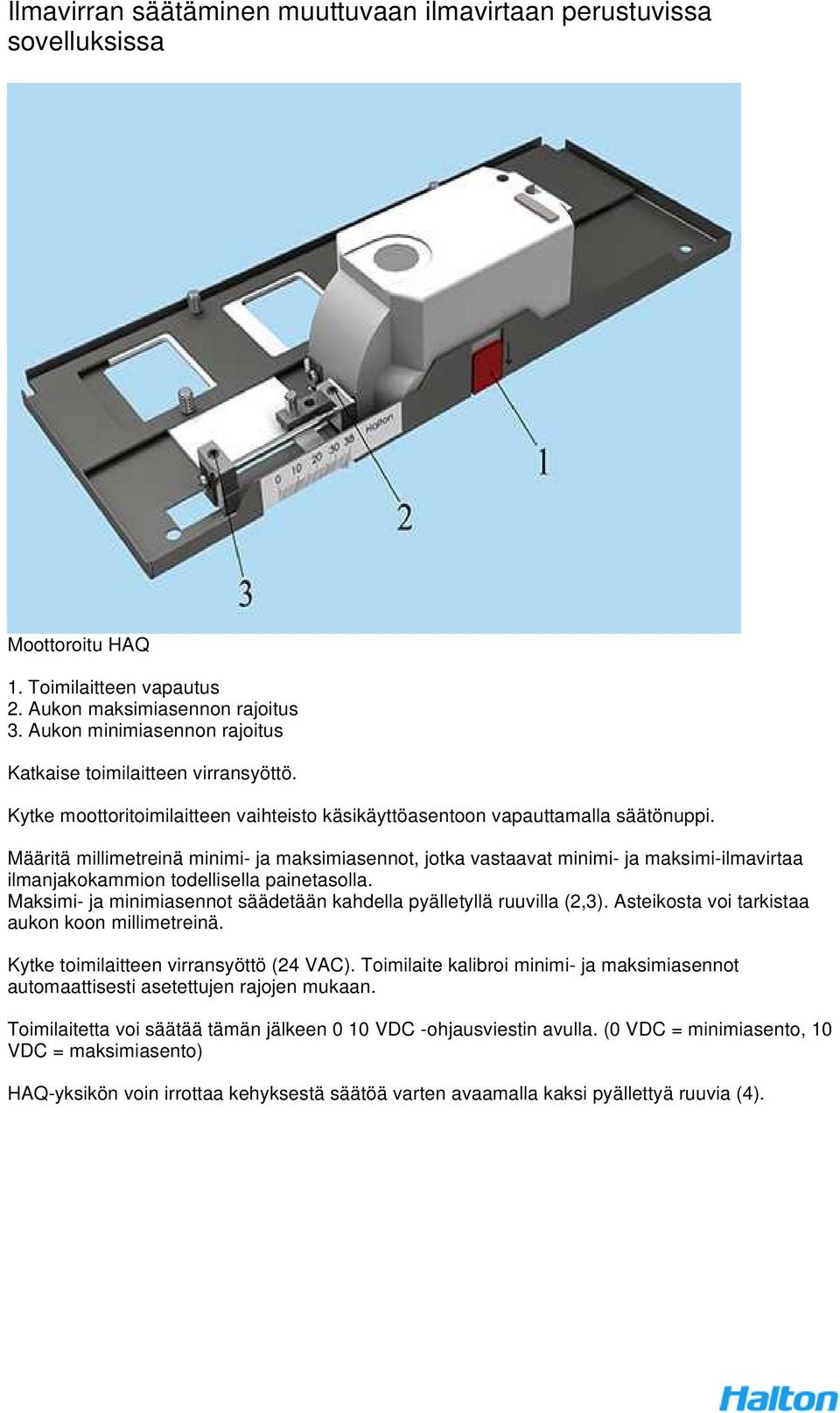

20 Ilmavirran säätäminen muuttuvaan ilmavirtaan perustuvissa sovelluksissa Moottoroitu HAQ 1. Toimilaitteen vapautus 2. Aukon maksimiasennon rajoitus 3. Aukon minimiasennon rajoitus Katkaise toimilaitteen virransyöttö. Kytke moottoritoimilaitteen vaihteisto käsikäyttöasentoon vapauttamalla säätönuppi. Määritä millimetreinä minimi- ja maksimiasennot, jotka vastaavat minimi- ja maksimi-ilmavirtaa ilmanjakokammion todellisella painetasolla. Maksimi- ja minimiasennot säädetään kahdella pyälletyllä ruuvilla (2,3). Asteikosta voi tarkistaa aukon koon millimetreinä. Kytke toimilaitteen virransyöttö (24 VAC). Toimilaite kalibroi minimi- ja maksimiasennot automaattisesti asetettujen rajojen mukaan. Toimilaitetta voi säätää tämän jälkeen 0 10 VDC -ohjausviestin avulla. (0 VDC = minimiasento, 10 VDC = maksimiasento) HAQ-yksikön voin irrottaa kehyksestä säätöä varten avaamalla kaksi pyällettyä ruuvia (4).

21 Poistoilmavirran säätö Venttiiliä säädetään keskikartiota kiertämällä. Mittaa kartion (A) ja liitoskauluksen välinen aukko (mm). Haltonilta on saatavana erikoistyökalu aukon tarkkaan mittaukseen. Aseta laitteen sisään mittausliitin ja mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisella kaavalla taulukossa esitettyjen k-arvojen avulla. Lukitse keskikartio säädön jälkeen lukitusmutterilla. URH125 A k -15 0, ,92-9 1,22-6 1,53-3 1,84 0 2,17 3 2,52 6 2,83 9 3, , ,77

22 HUOLTO KOODI SELITYS 1 ETULEVY 2 SIVULEVY 3 TULOILMALIITÄNTÄ 4 LÄMMÖNSIIRRIN 5 HAQ-SÄÄDIN Avaa tuloilmakammion, kanavan ja lämmönsiirtimen etulevy. Yli 2 mm:n pituisten palkkien etulevy avautuu kahdessa osassa. Puhdista tuloilmakammio ja lämmönsiirtimen patterin lamellit pölynimurilla. Älä vahingoita patterin lamelleja. Puhdista etulevy ja tarvittaessa myös sivulevyt kostealla liinalla. Haltonin ilmanlaadun säädinyksikön (HAQ) voi irrottaa kammion puhdistuksen ajaksi. Irrota HAQyksikkö avaamalla ruuvit. Valaisinritilä voidaan irrottaa heijastimen puhdistusta sekä loisteputken vaihtoa varten. Kun avaat etulevyn, ota huomioon kaapelit niissä yksiköissä, joissa on integroidut valaisimet.

23 TEKNISET MÄÄRITTELYT Ilmastointipalkissa on integroitu, etulevyn rei'ítyksen läpi kulkeva kiertoilmareitti. Huoneen sekundääri-ilmavirta (HVC) voidaan säätää käsin kolmeen eri asentoon ilman, että se vaikuttaa primääri-ilmavirtaan. Ilmastointipalkin ilmavirtausta voidaan säätää suuttimia muuttamatta tai vaihtamatta. Primääri-ilmavirralle voidaan tehdä laajoja säätöjä ilmastointipalkkiin integroidun tuloilmayksikön avulla. Ilmavirran säätö ei vaikuta patterin läpi kulkevaan sekundääri-ilmavirtaan, kun ilmanjakokammion staattinen paine pidetään tasaisena (lisävaruste). Ilmastointipalkissa on käsikäyttöinen ilmavirran säädin, jonka tilalle voidaan jälkikäteen asentaa moottoroitu ilmavirran säädinyksikkö. Ulkoilmavirran säädöllä ei ole vaikutusta patterin jäähdytys- tai lämmitystehoon. Palkissa, jossa on säädettävä ilmavirta, on vain yksi kanavaliitäntä. Vakioilmavirralla ja säädettävällä ilmavirralla toimivat palkit ovat samannäköisiä. Ilmastointipalkissa on 0-2 etulevyn pinnan tasoon upotettua valaisinta, joissa on elektroninen lisälaite (vaihtoehto: himmennettävä). Valaisimet ovat tyyppiä T5 (suuri teho) ja ne on varustettu toimistotyöskentelyyn sopivilla heijastimilla. Etulevy voidaan avata molemmilta puolilta huolto- ja puhdistustoimenpiteitä varten. Etulevyn avaamiseen ei tarvita erikoistyökaluja. Ilma puhalletaan huonetilaan yhteen tai kahteen suuntaan. Ilmastointipalkin leveys on 595 mm ja korkeus 195 mm. Ilmastointipalkin tuloilmakanavan läpimitta on 125 mm. Kanavaliitännän sijainti on muutettavissa ilman erikoistyökaluja. Kehys sekä etu- ja sivulevyt on valmistettu sinkitystä teräslevystä. Kaikki näkyvät osat on maalattu valkoisiksi RAL 9010 (20% kiilto). Kaikki putket on valmistettu kuparista ja liitäntäputkien seinämän paksuus on 0,9-1,0 mm. Lamellit on valmistettu alumiinista. Laitteen lämmönsiirtimeen voidaan halutessa asentaa kaksi sarjaan kytkettyä 10 mm putkea lämmitystä varten. Sähkölämmitys voidaan toteuttaa myös lämmitysfolioilla. Sähkölämmitys vaikuttaa sekä primääriin ulkoilmavirtaan että kierrätettyyn huoneilmavirtaan. Sähköiset lämmityselementit vaihdetaan kokonaisina moduuleina. Vaihto on helppoa ja onnistuu tavallisten työkalujen avulla huoneesta käsin, kun palkin etulevy on avattu. Tällöin jäähdytyspatteria ei tarvitse irrottaa. Kaikki liitokset on juotettu ja painekoestettu tehtaalla. Putkiston suurin sallittu käyttöpaine on 1,0 MPa. Aktiivisessa ilmastointipalkissa on ilmavirran säätöpelti (lisävaruste) ja mittausyhde ilmavirran mittausta varten. Ilmastointipalkkiin voidaan asentaa myös poistoilmaventtiili. Palkit toimitetaan muovilla suojattuna erillisessä muovipakkauksessa. Kanavaliitännän ja putkien päät on suljettu kuljetuksen ajaksi. Kukin ilmastointipalkki on yksilöllisesti tunnistettavissa sekä palkkiin että muovipakkaukseen merkityn sarjanumeron avulla.

24 TUOTEKOODI CDC-E-L-C E = Kanavaliitäntä/Kanavakoko/Säädin S2N Pääty/125/Ei säätöpeltiä R2N Oikea/125/Ei säätöpeltiä L2N Vasen/125/Ei säätöpeltiä L = Kokonaispituus 1200,+100,..,3600 (ja 1720) C = Tehollinen pituus (jäähdytyspatterin pituus) 900,+100,..,3300 Muut ominaisuudet ja lisävarusteet TC = Jäähdytys-/lämmitystoiminta (konvektorityyppi) C Jäähdytys H Jäähdytys ja lämmitys E Jäähdytys ja sähkölämmitys G Jäähdytys ja säätimellä varustettu sähkölämmitys CO = Väri W Valkoinen X Erikoisväri AQ = Ilmanlaadun säädin A Manuaalinen B Moottoroitu EX = Poistoilma N Ei A URH IO = Asennusvaihtoehto N Ei DC Dampa-katto LV = Valaisintyyppi N Ei valaisinta 1C 1 x valaisin 28 W Halton, vakiomalli 1D 1 x valaisin 35 W Halton, vakiomalli 1E 1 x valaisin 21 W Halton, vakiomalli 1H 1 x valaisin 28 W Halton, himmennettävä 1J 1 x valaisin 35 W Halton, himmennettävä 1K 1 x valaisin 21 W Halton, himmennettävä 2C 2 x valaisin 28 W Halton, vakiomalli 2E 2 x valaisin 21 W Halton, vakiomalli 2H 2 x valaisin 28 W Halton, himmennettävä 2K 2 x valaisin 21 W Halton, himmennettävä CL = Kaapelipituus ja pistoketyyppi N Ei kaapelia A1 1 mm ilman pistoketta A2 2 mm ilman pistoketta

25 A3 3 mm ilman pistoketta B1 1 mm, vakiopistoke B2 2 mm, vakiopistoke B3 3 mm, vakiopistoke C1 1 mm, Enstonet-pistoke C2 2 mm, Enstonet-pistoke C3 3 mm, Enstonet-pistoke D1 1 mm, Wieland-pistoke D2 2 mm, Wieland-pistoke D3 3 mm, Wieland-pistoke ZT = Erikoismalli N Ei Y Kyllä Koodiesimerkki CDC-S2N , TC=E,CO=W, AQ=A,EX=N,IO=N,LV=N,CL=N, ZT=N, AC=EC
