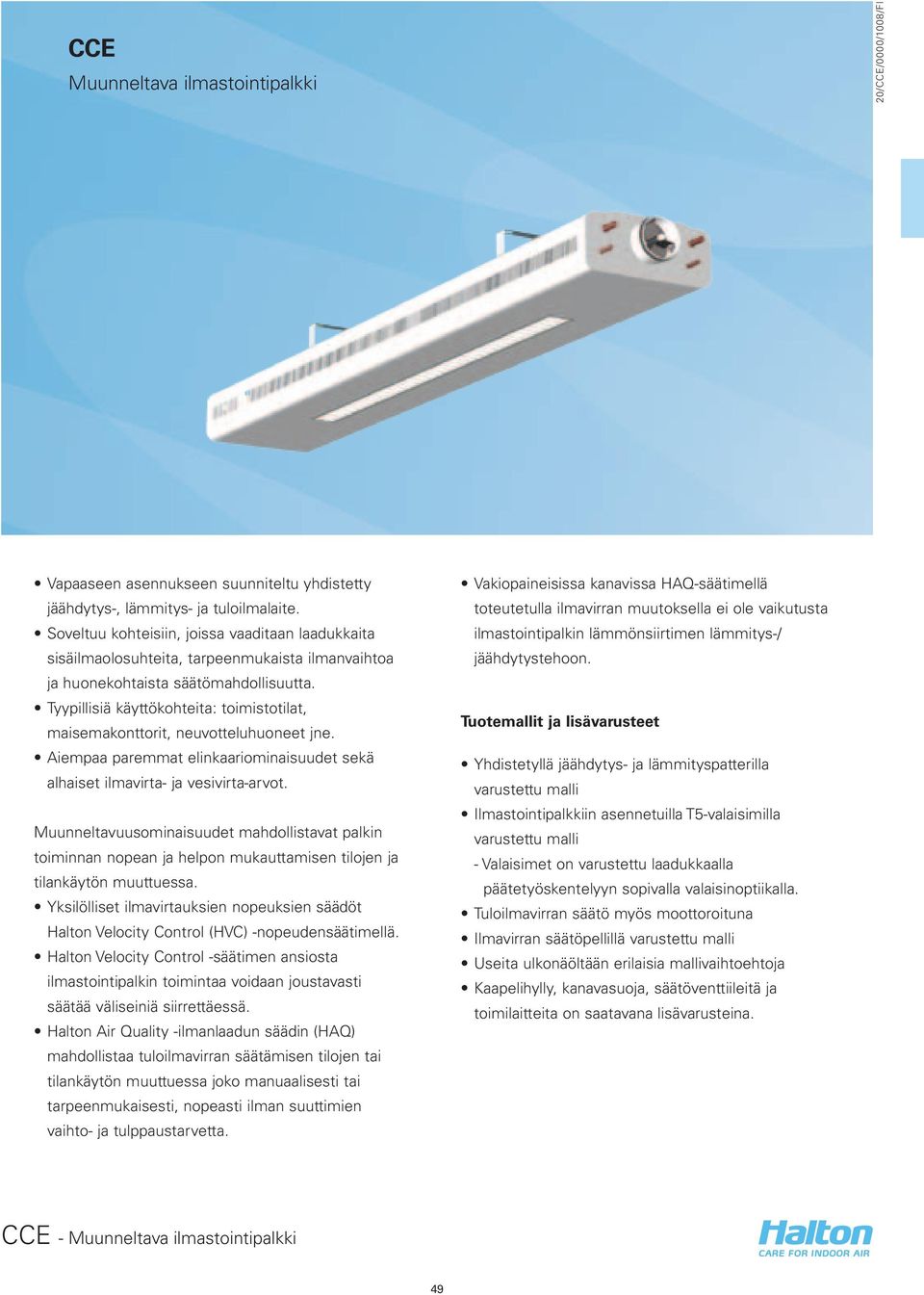

1 CCE Muunneltava ilmastointipalkki Vapaaseen asennukseen suunniteltu yhdistetty jäähdytys-, lämmitys- ja tuloilmalaite. Soveltuu kohteisiin, joissa vaaditaan laadukkaita sisäilmaolosuhteita, tarpeenmukaista ilmanvaihtoa ja huonekohtaista säätömahdollisuutta. Tyypillisiä käyttökohteita: toimistotilat, maisemakonttorit, neuvotteluhuoneet jne. Aiempaa paremmat elinkaariominaisuudet sekä alhaiset ilmavirta- ja vesivirta-arvot. Muunneltavuusominaisuudet mahdollistavat palkin toiminnan nopean ja helpon mukauttamisen tilojen ja tilankäytön muuttuessa. Yksilölliset ilmavirtauksien nopeuksien säädöt Halton Velocity Control (HVC) -nopeudensäätimellä. Halton Velocity Control -säätimen ansiosta ilmastointipalkin toimintaa voidaan joustavasti säätää väliseiniä siirrettäessä. Halton Air Quality -ilmanlaadun säädin (HAQ) mahdollistaa tuloilmavirran säätämisen tilojen tai tilankäytön muuttuessa joko manuaalisesti tai tarpeenmukaisesti, nopeasti ilman suuttimien vaihto- ja tulppaustarvetta. Vakiopaineisissa kanavissa HAQ-säätimellä toteutetulla ilmavirran muutoksella ei ole vaikutusta ilmastointipalkin lämmönsiirtimen lämmitys-/ jäähdytystehoon. Tuotemallit ja lisävarusteet Yhdistetyllä jäähdytys- ja lämmityspatterilla varustettu malli Ilmastointipalkkiin asennetuilla T5-valaisimilla varustettu malli - Valaisimet on varustettu laadukkaalla päätetyöskentelyyn sopivalla valaisinoptiikalla. Tuloilmavirran säätö myös moottoroituna Ilmavirran säätöpellillä varustettu malli Useita ulkonäöltään erilaisia mallivaihtoehtoja Kaapelihylly, kanavasuoja, säätöventtiileitä ja toimilaitteita on saatavana lisävarusteina. 49

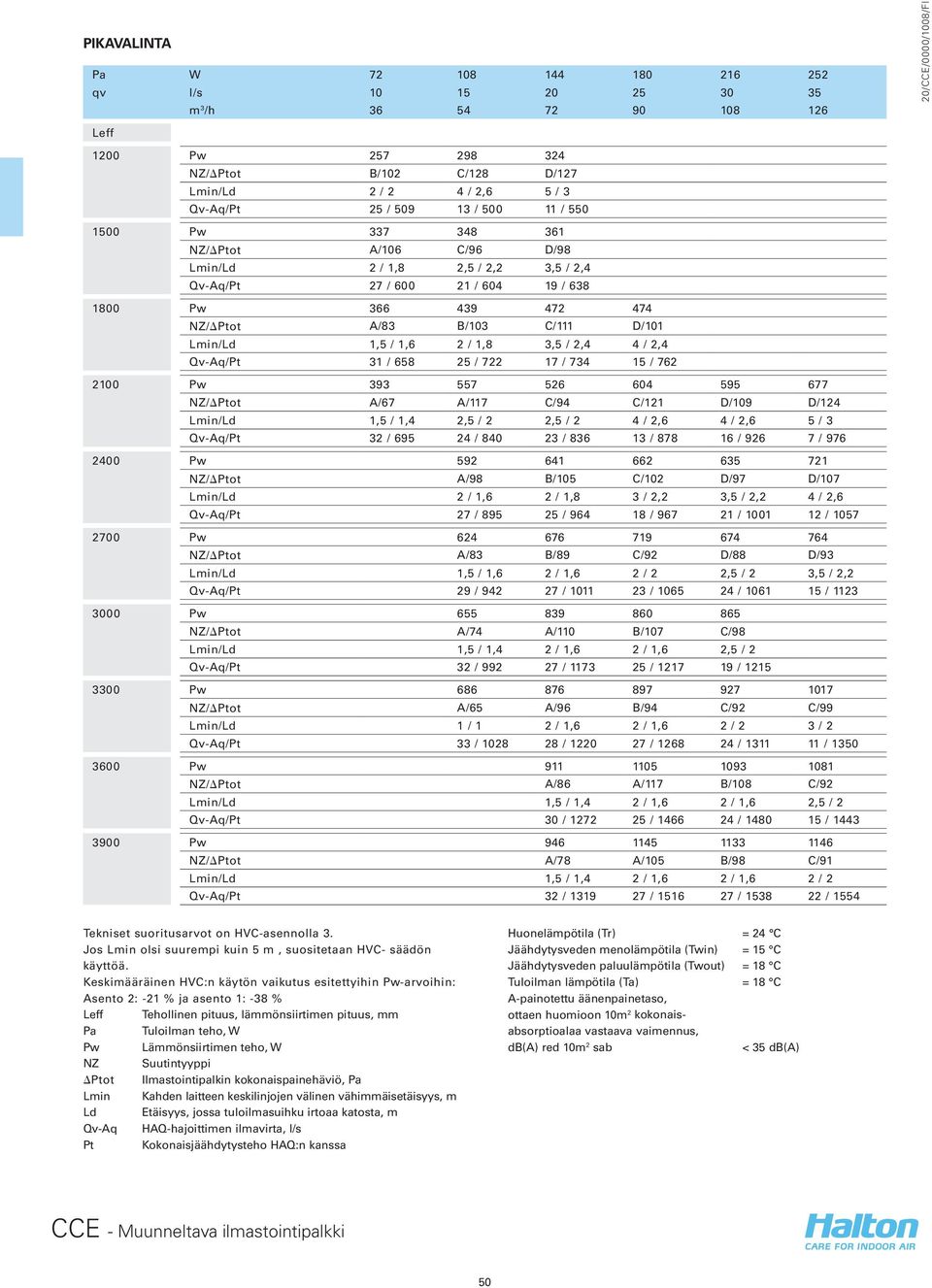

2 PIKAVALINTA Pa W qv l/s m 3 /h Leff 1200 Pw NZ/DPtot B/102 C/128 D/127 Lmin/Ld 2 / 2 4 / 2,6 5 / 3 Qv-Aq/Pt 25 / / / Pw NZ/DPtot A/106 C/96 D/98 Lmin/Ld 2 / 1,8 2,5 / 2,2 3,5 / 2,4 Qv-Aq/Pt 27 / / / Pw NZ/DPtot A/83 B/103 C/111 D/101 Lmin/Ld 1,5 / 1,6 2 / 1,8 3,5 / 2,4 4 / 2,4 Qv-Aq/Pt 31 / / / / Pw NZ/DPtot A/67 A/117 C/94 C/121 D/109 D/124 Lmin/Ld 1,5 / 1,4 2,5 / 2 2,5 / 2 4 / 2,6 4 / 2,6 5 / 3 Qv-Aq/Pt 32 / / / / / / Pw NZ/DPtot A/98 B/105 C/102 D/97 D/107 Lmin/Ld 2 / 1,6 2 / 1,8 3 / 2,2 3,5 / 2,2 4 / 2,6 Qv-Aq/Pt 27 / / / / / Pw NZ/DPtot A/83 B/89 C/92 D/88 D/93 Lmin/Ld 1,5 / 1,6 2 / 1,6 2 / 2 2,5 / 2 3,5 / 2,2 Qv-Aq/Pt 29 / / / / / Pw NZ/DPtot A/74 A/110 B/107 C/98 Lmin/Ld 1,5 / 1,4 2 / 1,6 2 / 1,6 2,5 / 2 Qv-Aq/Pt 32 / / / / Pw NZ/DPtot A/65 A/96 B/94 C/92 C/99 Lmin/Ld 1 / 1 2 / 1,6 2 / 1,6 2 / 2 3 / 2 Qv-Aq/Pt 33 / / / / / Pw NZ/DPtot A/86 A/117 B/108 C/92 Lmin/Ld 1,5 / 1,4 2 / 1,6 2 / 1,6 2,5 / 2 Qv-Aq/Pt 30 / / / / Pw NZ/DPtot A/78 A/105 B/98 C/91 Lmin/Ld 1,5 / 1,4 2 / 1,6 2 / 1,6 2 / 2 Qv-Aq/Pt 32 / / / / 1554 Tekniset suoritusarvot on HVC-asennolla 3. Jos Lmin olsi suurempi kuin 5 m, suositetaan HVC- säädön käyttöä. Keskimääräinen HVC:n käytön vaikutus esitettyihin Pw-arvoihin: Asento 2: -21 % ja asento 1: -38 % Leff Tehollinen pituus, lämmönsiirtimen pituus, mm Pa Tuloilman teho, W Pw Lämmönsiirtimen teho, W NZ Suutintyyppi DPtot Ilmastointipalkin kokonaispainehäviö, Pa Lmin Kahden laitteen keskilinjojen välinen vähimmäisetäisyys, m Ld Etäisyys, jossa tuloilmasuihku irtoaa katosta, m Qv-Aq HAQ-hajoittimen ilmavirta, l/s Pt Kokonaisjäähdytysteho HAQ:n kanssa Huonelämpötila (Tr) = 24 C Jäähdytysveden menolämpötila (Twin) = 15 C Jäähdytysveden paluulämpötila (Twout) = 18 C Tuloilman lämpötila (Ta) = 18 C A-painotettu äänenpainetaso, ottaen huomioon 10m 2 kokonaisabsorptioalaa vastaava vaimennus, db(a) red 10m 2 sab < 35 db(a) 50

3 Materiaali ja pintakäsittely Jäähdytyksessä ja lämmityksessä Cu15/Cu10- vesiputkiliitännät, seinämän paksuus on 0,9-1,0 mm, mikä täyttää EN-standardin 1057:1996 vaatimukset. Jäähdytys- ja lämmitysvesiputkiston suurin käyttöpaine on 1,0 MPa. Tuloilmakanavan liitäntäkoko on D=125 mm. OSA MATERIAALI PINTAKÄSITTELY HUOMAUTUS Etulevy Maalattu kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/ 20% kiilto Kanavasuoja Maalattu kuumasinkitty teräs Polyesterimaalattu valkoinen RAL 9010/ 20% kiilto Päätylevyt Kuumasinkitty teräs Polyesteri-epoksimaalattu valkoinen RAL 9010/ 20% kiilto Kaapelikouru Maalattu kuumasinkitty teräs Polyesteri-epoksimaalattu valkoinen RAL 9010/ 20% kiilto Saatavana erikoisvärejä Polyesteri-epoksimaalattu Saatavana erikoisvärejä Polyesteri-epoksimaalattu Saatavana erikoisvärejä Polyesteri-epoksimaalattu Saatavana erikoisvärejä Polyesteri-epoksimaalattu Ilmanjakokammio Kuumasinkitty teräs Saatavana erikoisvärejä Asennuskiinnikkeet Galvanoitu teräs Patterin putket Kupari Patterin lamellit Alumiini Valaisimen kotelo Teräs Epoksimaalattu valkoinen RAL 9010 / 20 % kiilto Heijastin Alumiini TUOTEVAIHTOEHDOT JA LISÄVARUSTEET VARUSTE/MALLI KOODI KUVAUS HUOMAUTUS Yhdistetty jäähdytys- ja lämmitysmalli Ilmanpoistoventtiilillä varustettu jäähdytyspatteri Ilmanpoistoventtiilillä varustettu yhdistetty jäähdytysja lämmityspatteri Ilmanlaadun säätö (HAQ-säädin) TC = H Lämminvesikierrolla varustettu patteri Jäähdytys- ja lämmitysveden kupariputkien liitännät ovat Ø 15/10 mm TC = D Kylmävesikierrolla varustettu patteri Jäähdytys- ja lämmitysveden kupariputkien liitännät ovat Ø 15/10 mm TC = F Kylmä- ja lämminvesikierrolla varustettu patteri Jäähdytys- ja lämmitysveden kupariputkien liitännät ovat Ø 15/10 mm AQ = A Manuaalinen toiminta Sijainti kanavaliitäntään nähden vastakkaisessa päädyssä Ilmanlaadun säätö (HAQ-säädin) Ilmanlaadun säätö (HAQ-säädin) Ulkonäkö AQ = B AQ = R VA = Katso tuotekoodi Valaisin LV = 1C, 1H, 2C tai 2H Valaisin LV = 1D, 1J, 2D tai 2J Valaisin LV = 1E, 1K, 2E, tai 2K Valaistuskaapelit Säätöventtiili Venttiilin toimilaite CL = Katso tuotekoodi CV = Katso tuotekoodi VM = Katso tuotekoodi Moottoroitu toiminta Käyttöjännite 24 VAC Ohjaussignaali VDC. Mahdollisuus HAQ-säätimen asentamiseen jälkikäteen Erinäköisiä tuotevaihtoehtoja Teho watteina: 28 W Teho watteina: 35 W Teho watteina: 2 x 21 W Kaapelin pituus: 1000, 2000 tai 3000 mm Venttiilit, joiden säädettävä kvs-arvo (Danfoss RA-C dn15) tai vakiovirtaustoiminnossa: (Danfoss AB-QM dn10 lämmityksessä ja Danfoss AB-QM dn15 jäähdytyksessä) Termiset on/off-toimilaitteet (230 VAC NC tai 24 VAC NC) molemmille venttiilityypeille. Jälkiasennuksessa, käyttöön valitun käsinsäädettävän HAQ-säätimen vaihtaminen moottoroituun versioon on mahdollista Jälkiasennuksessa HAQ-säätimen asennus on mahdollinen Valituilla vaihtoehdoilla on samat toimintatiedot ja mitat. Varustettu joko elektronisella vakioliitäntälaittella tai himmentämisen mahdollistavalla liitäntälaitteella Varustettu joko elektronisella vakioliitäntälaittella tai himmentämisen mahdollistavalla liitäntälaitteella Varustettu joko elektronisella vakioliitäntälaittella tai himmentämisen mahdollistavalla liitäntälaitteella Saatavana erityyyppisiä kaapeliliittimiä Toimitetaan tehdasasennettuna tai irrallisena. Jos säätöventtiilit asennetaan tehtaalla, putkiliitäntöjen sijaintia ei voi enää muuttaa asennuspaikalla. Toimitetaan tehdasasennettuna tai irrallisena. Kaapelin pituus 1,2 m. Kaapelihylly AC=KH Maalattu Kaapelihyllyn pituus = Palkki mm Ilmavirran säätöpelti FD = Y MSM -pelti Poistettavissa puhdistusluukun kautta Kanavasuoja Alituote, DC Itsekiinnittyvä peitelevy. Asennuskiinnikkeitä ei tarvita Saatavana pituudet 300, 400, 500,

4 MITAT JA PAINO 878 / 1178 / 1478 (L - 5) / 2 (L - 5) / 2 L / 4 L / L - 5 Patterin pituus 900,+100,..,4500 L 1200,+100,..,4800 kg/m 16 kg/m, valaisimilla varustettuna / 1178 / / 1178 / 1478 (L - 5) / 4 (L - 5) / 4 (L - 5) / 4 (L - 5) / 4 L / 4 L / (L - 5) / 2 (L - 5) / 2 L - 5 Kaksiosainen malli Yli 2400 mm pituisten ilmastointipalkkien etulevy on jaettu kahteen yhtä suureen osioon. 52

5 50 L Kaapelihylly Palkin kokonaispituus mm Venttiilit 121 L

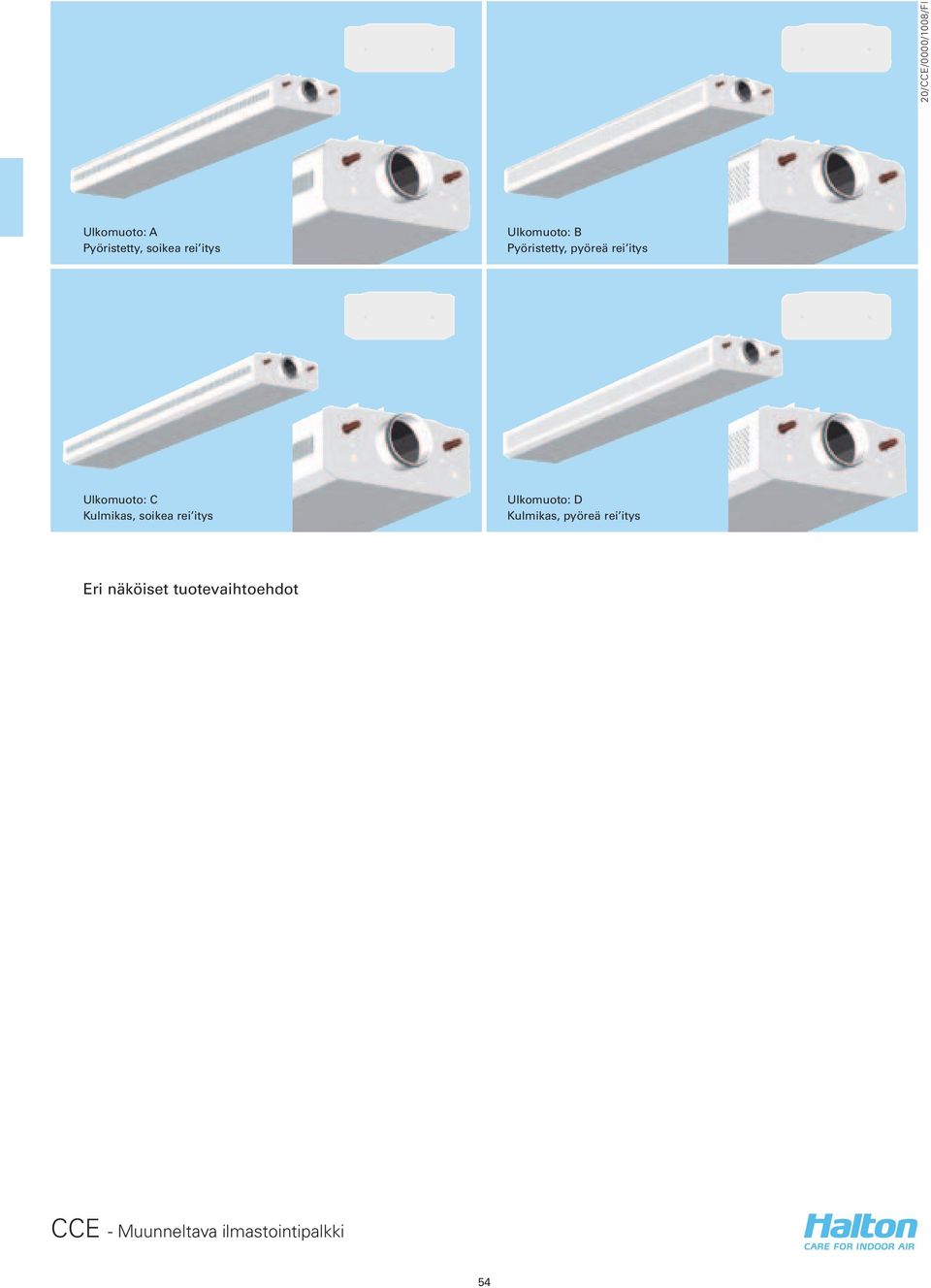

6 Ulkomuoto: A Pyöristetty, soikea rei itys Ulkomuoto: B Pyöristetty, pyöreä rei itys Ulkomuoto: C Kulmikas, soikea rei itys Ulkomuoto: D Kulmikas, pyöreä rei itys Eri näköiset tuotevaihtoehdot 54

7 Asetus 1 = Nopeuden rajoitus Asetus 2 = Normaaliasento Asetus 3 = Nopeuden lisäys Toiminta CCE on vapaaseen asennukseen tarkoitettu ilmastointipalkki. Primääri-ilma virtaa ensin ilmastointipalkin ilmanjakokammioon, josta se hajotetaan suuttimien ja palkin yläosassa olevien puhallusrakojen kautta huonetilaan. Suuttimien tuloilmasuihkut indusoivat tehokkaasti mukaansa ympäröivää huoneilmaa ja saavat sen kiertämään lämmönsiirtimen kautta, jolloin ilma joko jäähtyy tai lämpenee. Yhdistynyt ilmavirta suuntautuu vaakasuoraan kattopintaa pitkin. Suositeltava palkin keskilinjan vähimmäisetäisyys seinästä on 600 mm ja palkin yläreunan vähimmäisetäisyys katosta 100 mm. Tuloilma voidaan lisäksi johtaa ylöspäin kattoa kohti ilmastointipalkin etäisimmän päädyn yläosaan sijoitetun Halton Air Quality-säätimen hajottimen kautta. Nopeuden rajoittaminen oleskeluvyöhykkeellä Halton Velocity Control (HVC) -nopeudensäätimellä säädetään ilman virtausnopeutta oleskelualueen tilankäytön muuttuessa (esimerkiksi kun ilmastointipalkki sijaitsee lähellä väliseinää) tai kun ilman virtausnopeutta on muutettava paikallisesti. HVC-nopeudensäädin vaikuttaa lämmönsiirtimen kautta kulkevaan sekundääri-huoneilmaan, ja näin se joko suurentaa tai pienentää sekä ilman virtausnopeutta oleskelualueella että ilmastointipalkin jäähdytys- tai lämmitystehoa. HVC-nopeudensäätimen avulla ilmavirran nopeudelle voidaan määrittää kolme eri asetusta: 1 = nopeuden rajoitus, 2 = normaaliasento ja 3 = nopeuden lisäys. Nopeudensäätö on lisäksi jaettu osiin niin, että oleskelualueen eri osiin voidaan tarvittaessa tehdä erilaiset säädöt. Palkin pituuden mukaan käytetään 300, 600 ja mm pituisia HVC-säädinmoduuleita. On suositeltavaa suunnitella ilmastointi niin, että ilmastointipalkissa käytetään normaaliasentoa. Tällöin palkin tehoa voidaan tarvittaessa sekä lisätä että vähentää rakennuksen elinkaaren aikana. 55

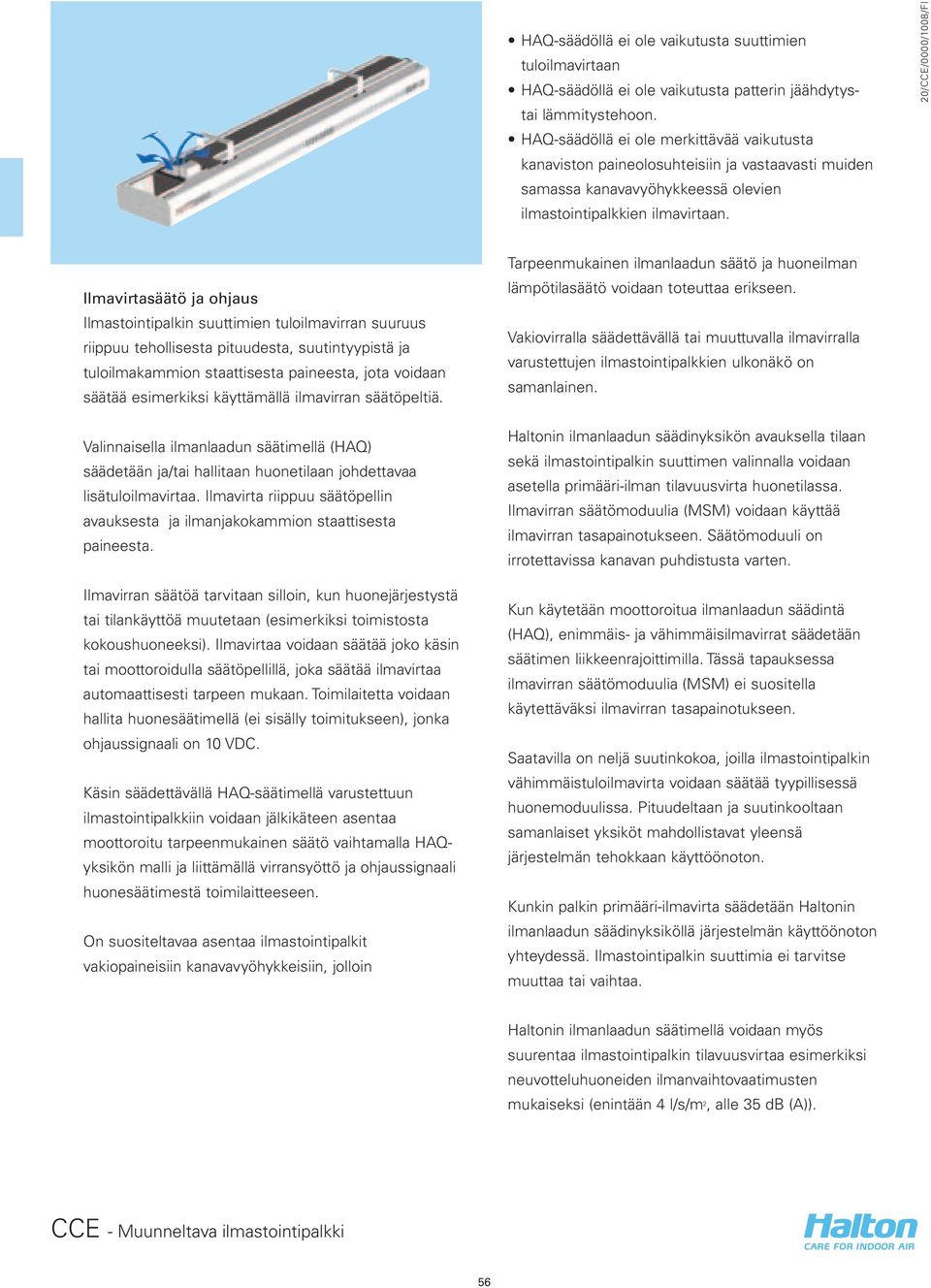

8 HAQ-säädöllä ei ole vaikutusta suuttimien tuloilmavirtaan HAQ-säädöllä ei ole vaikutusta patterin jäähdytystai lämmitystehoon. HAQ-säädöllä ei ole merkittävää vaikutusta kanaviston paineolosuhteisiin ja vastaavasti muiden samassa kanavavyöhykkeessä olevien ilmastointipalkkien ilmavirtaan. Ilmavirtasäätö ja ohjaus Ilmastointipalkin suuttimien tuloilmavirran suuruus riippuu tehollisesta pituudesta, suutintyypistä ja tuloilmakammion staattisesta paineesta, jota voidaan säätää esimerkiksi käyttämällä ilmavirran säätöpeltiä. Valinnaisella ilmanlaadun säätimellä (HAQ) säädetään ja/tai hallitaan huonetilaan johdettavaa lisätuloilmavirtaa. Ilmavirta riippuu säätöpellin avauksesta ja ilmanjakokammion staattisesta paineesta. Ilmavirran säätöä tarvitaan silloin, kun huonejärjestystä tai tilankäyttöä muutetaan (esimerkiksi toimistosta kokoushuoneeksi). Ilmavirtaa voidaan säätää joko käsin tai moottoroidulla säätöpellillä, joka säätää ilmavirtaa automaattisesti tarpeen mukaan. Toimilaitetta voidaan hallita huonesäätimellä (ei sisälly toimitukseen), jonka ohjaussignaali on 10 VDC. Käsin säädettävällä HAQ-säätimellä varustettuun ilmastointipalkkiin voidaan jälkikäteen asentaa moottoroitu tarpeenmukainen säätö vaihtamalla HAQyksikön malli ja liittämällä virransyöttö ja ohjaussignaali huonesäätimestä toimilaitteeseen. On suositeltavaa asentaa ilmastointipalkit vakiopaineisiin kanavavyöhykkeisiin, jolloin Tarpeenmukainen ilmanlaadun säätö ja huoneilman lämpötilasäätö voidaan toteuttaa erikseen. Vakiovirralla säädettävällä tai muuttuvalla ilmavirralla varustettujen ilmastointipalkkien ulkonäkö on samanlainen. Haltonin ilmanlaadun säädinyksikön avauksella tilaan sekä ilmastointipalkin suuttimen valinnalla voidaan asetella primääri-ilman tilavuusvirta huonetilassa. Ilmavirran säätömoduulia (MSM) voidaan käyttää ilmavirran tasapainotukseen. Säätömoduuli on irrotettavissa kanavan puhdistusta varten. Kun käytetään moottoroitua ilmanlaadun säädintä (HAQ), enimmäis- ja vähimmäisilmavirrat säädetään säätimen liikkeenrajoittimilla. Tässä tapauksessa ilmavirran säätömoduulia (MSM) ei suositella käytettäväksi ilmavirran tasapainotukseen. Saatavilla on neljä suutinkokoa, joilla ilmastointipalkin vähimmäistuloilmavirta voidaan säätää tyypillisessä huonemoduulissa. Pituudeltaan ja suutinkooltaan samanlaiset yksiköt mahdollistavat yleensä järjestelmän tehokkaan käyttöönoton. Kunkin palkin primääri-ilmavirta säädetään Haltonin ilmanlaadun säädinyksiköllä järjestelmän käyttöönoton yhteydessä. Ilmastointipalkin suuttimia ei tarvitse muuttaa tai vaihtaa. Haltonin ilmanlaadun säätimellä voidaan myös suurentaa ilmastointipalkin tilavuusvirtaa esimerkiksi neuvotteluhuoneiden ilmanvaihtovaatimusten mukaiseksi (enintään 4 l/s/m 2, alle 35 db (A)). 56

9 Ilman laadun ja lämpötilan säätäminen Huonetilan ilmanlaadun säätö voidaan toteuttaa esimerkiksi CO2 -anturilla, silloin kun huoneilman lämpötilaa hallitaan erikseen vesivirtaa säätämällä. Vaihtoehtoisesti lämpötila-anturia voidaan käyttää ilmamäärän (HAQ) säätämiseen siten, että ilmavirta moduloidaan ensimmäisessä säätöportaassa, ja jos lämpötila ylittää asetusarvon, vesiventtiili alkaa avautua toisessa säätöportaassa. Lämmitystoiminnossa on suositeltavaa, että lämpötilaero tuloilman ja huoneilman välillä olisi enintään 3 C. Lämmönsiirtimen menoveden lämpötilan tulee olla alle 35 C. Optimaalinen lämmitysteho edellyttää sopivan primääri-ilmavirran käyttöä. Siksi lämmitysjaksojen aikana ilmastointikone on käynnissä tarvittavan lämmitystehon toteuttamiseksi. Jäähdytys- ja lämmitystehon säätäminen Ilmastointipalkki voidaan varustaa tehdasasennetulla vakiosäätöventtiilillä tai yhdistelmäsäätöventtiilillä. Molemmissa säätöventtiileissä on terminen toimilaite, joka toimii on-off-periaatteella. Vakiosäätöventtiilin kv-arvo on säädettävissä. Yhdistelmäsäätöventtiilissä veden enimmäismassavirta on aseteltavissa. Venttiilin paine-ero voidaan mitata ja varmistaa, että paine-ero on riittävä (vähintään 16 kpa) asianmukaisen toiminnan varmistamiseksi. Katso lisätietoja Asiakirjat osiosta. Venttiilit voidaan sijoittaa kanavasuojan taakse myös rakennustyömaalla. 57

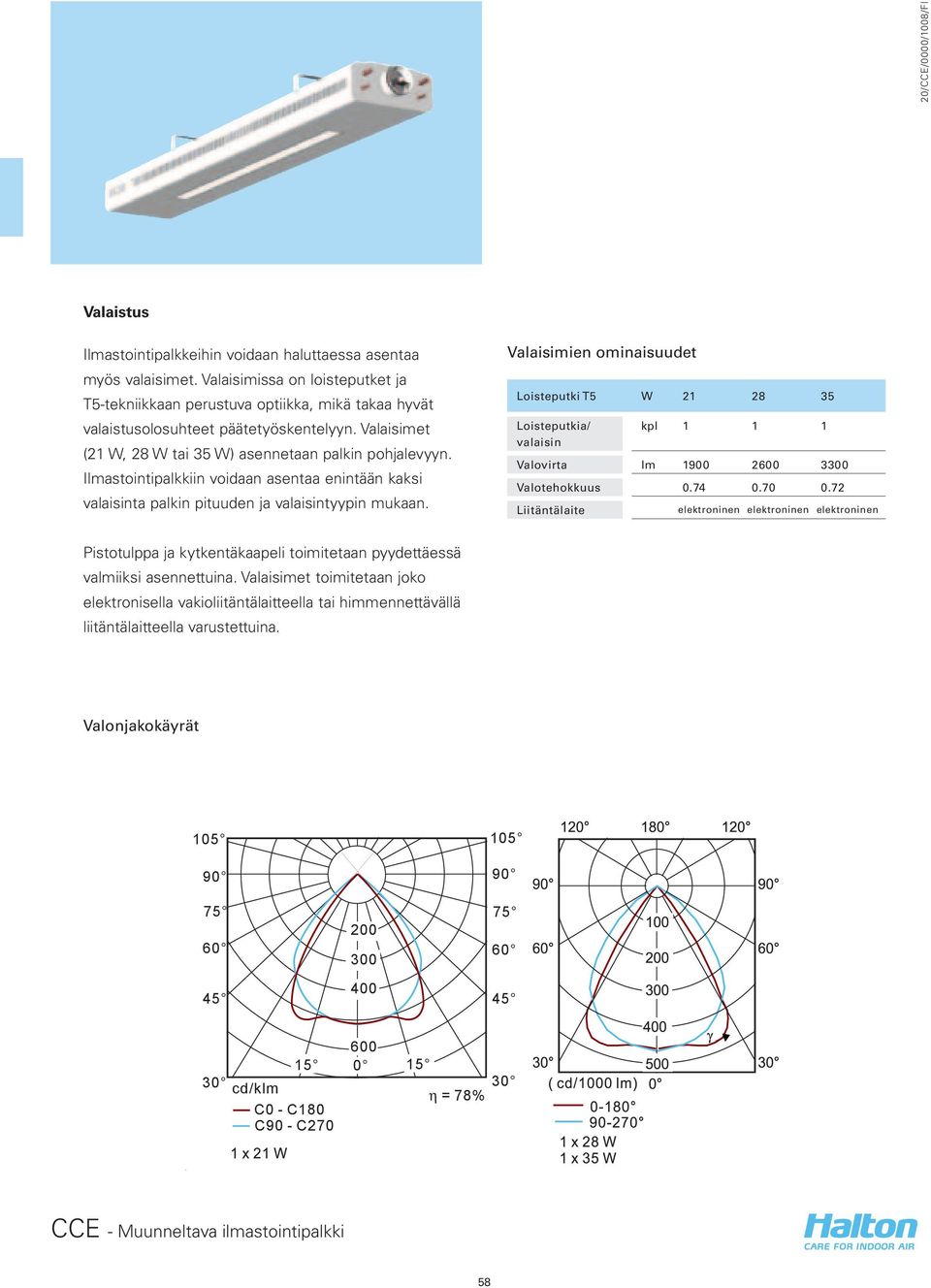

10 Valaistus Ilmastointipalkkeihin voidaan haluttaessa asentaa myös valaisimet. Valaisimissa on loisteputket ja T5-tekniikkaan perustuva optiikka, mikä takaa hyvät valaistusolosuhteet päätetyöskentelyyn. Valaisimet (21 W, 28 W tai 35 W) asennetaan palkin pohjalevyyn. Ilmastointipalkkiin voidaan asentaa enintään kaksi valaisinta palkin pituuden ja valaisintyypin mukaan. Valaisimien ominaisuudet Loisteputki T5 W Loisteputkia/ valaisin kpl Valovirta lm Valotehokkuus Liitäntälaite elektroninen elektroninen elektroninen Pistotulppa ja kytkentäkaapeli toimitetaan pyydettäessä valmiiksi asennettuina. Valaisimet toimitetaan joko elektronisella vakioliitäntälaitteella tai himmennettävällä liitäntälaitteella varustettuina. Valonjakokäyrät cd/klm C0 - C180 C90 - C η = 78% 30 58

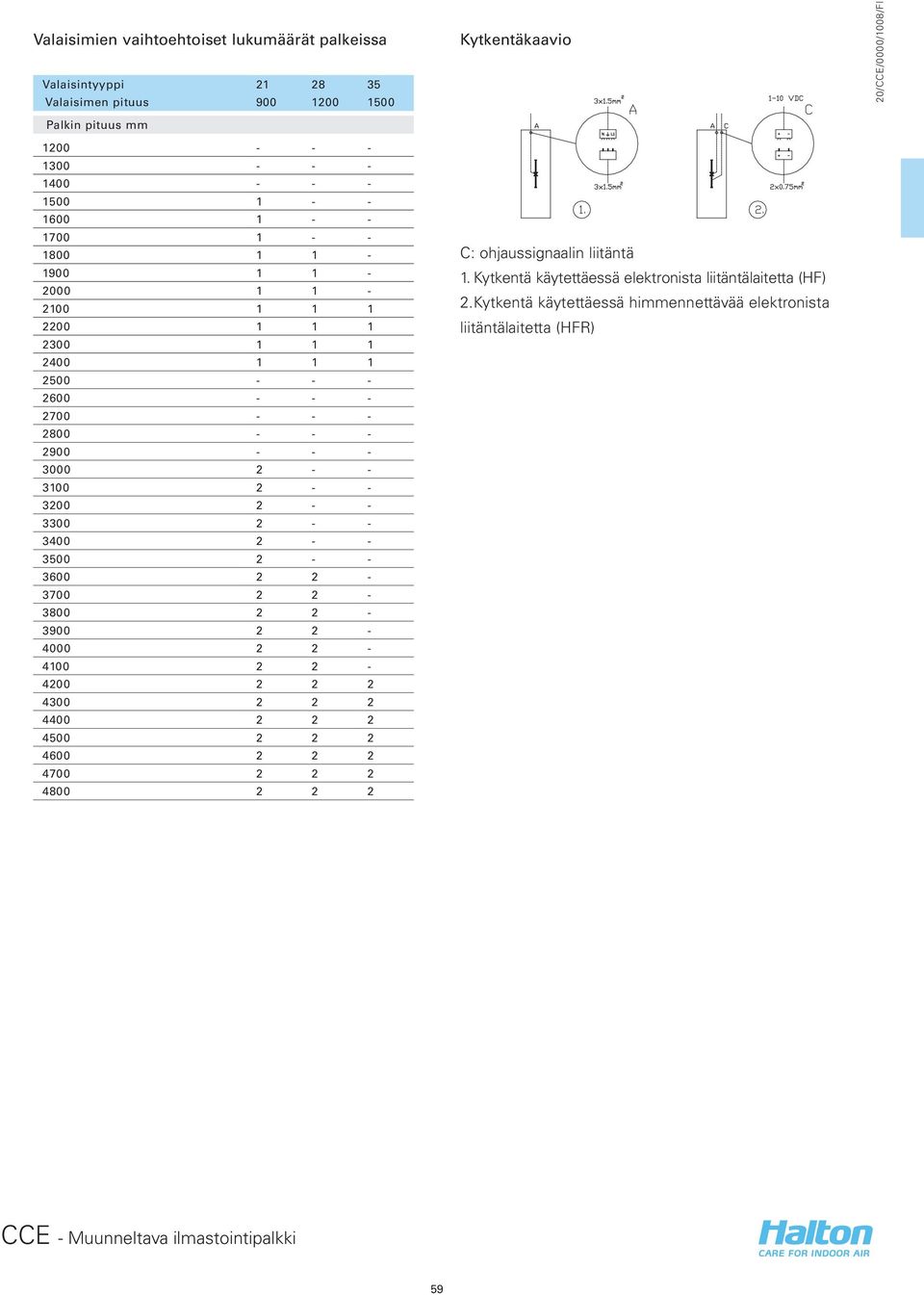

11 Valaisimien vaihtoehtoiset lukumäärät palkeissa Valaisintyyppi Valaisimen pituus Palkin pituus mm Kytkentäkaavio C: ohjaussignaalin liitäntä 1. Kytkentä käytettäessä elektronista liitäntälaitetta (HF) 2. Kytkentä käytettäessä himmennettävää elektronista liitäntälaitetta (HFR) 59

12 Asennus asennuskiinnikkeiden avulla Kanavasuojan asennus Asennus CCE-ilmastointipalkki voidaan asentaa vapaasti kattoon, yleensä huoneen syvyyssuuntaan. Palkin asennuksessa suositellaan vähintään 600 mm palkin keskilinjan etäisyyttä seinästä ja 100 mm palkin yläreunan etäisyyttä katosta. Ilmastointipalkki kiinnitetään palkin mukana toimitettavilla kattokannakkeilla kattoon, jolloin minimietäisyys katon ja palkin välillä toteutuu, tai ripustetaan kattoon 8 mm:n kierretankojen avulla. On suositeltavaa, että kunkin kannakkeen etäisyys palkin päädystä on noin neljännes palkin pituudesta (L/4). Asenna jäähdytys- ja lämmitysvesipiirien runkoputket ilmastointipalkin tason yläpuolelle, jotta putkiston ilmaus on mahdollista. Moottoroidun ilmanlaadun säätimen liitäntä: Virtalähde: 24 VAC. Ohjaussignaali: VDC. Valaisinkytkentä Vakiotoimituksissa yksittäisen palkin sisäiset valaisinliitännät tehdään valmiiksi tehtaalla. Virransyöttö kytketään Enstonet-pistokkeen avulla, joka sijaitsee palkin liitännät sisältävässä päässä. Pyydettäessä palkin mukana voidaan toimittaa ylimääräinen kaapeli, jossa voi olla myös pistoke. Käytettävät vakiopistoketyypit ovat Schuko, Enstonet ja Wieland. 60

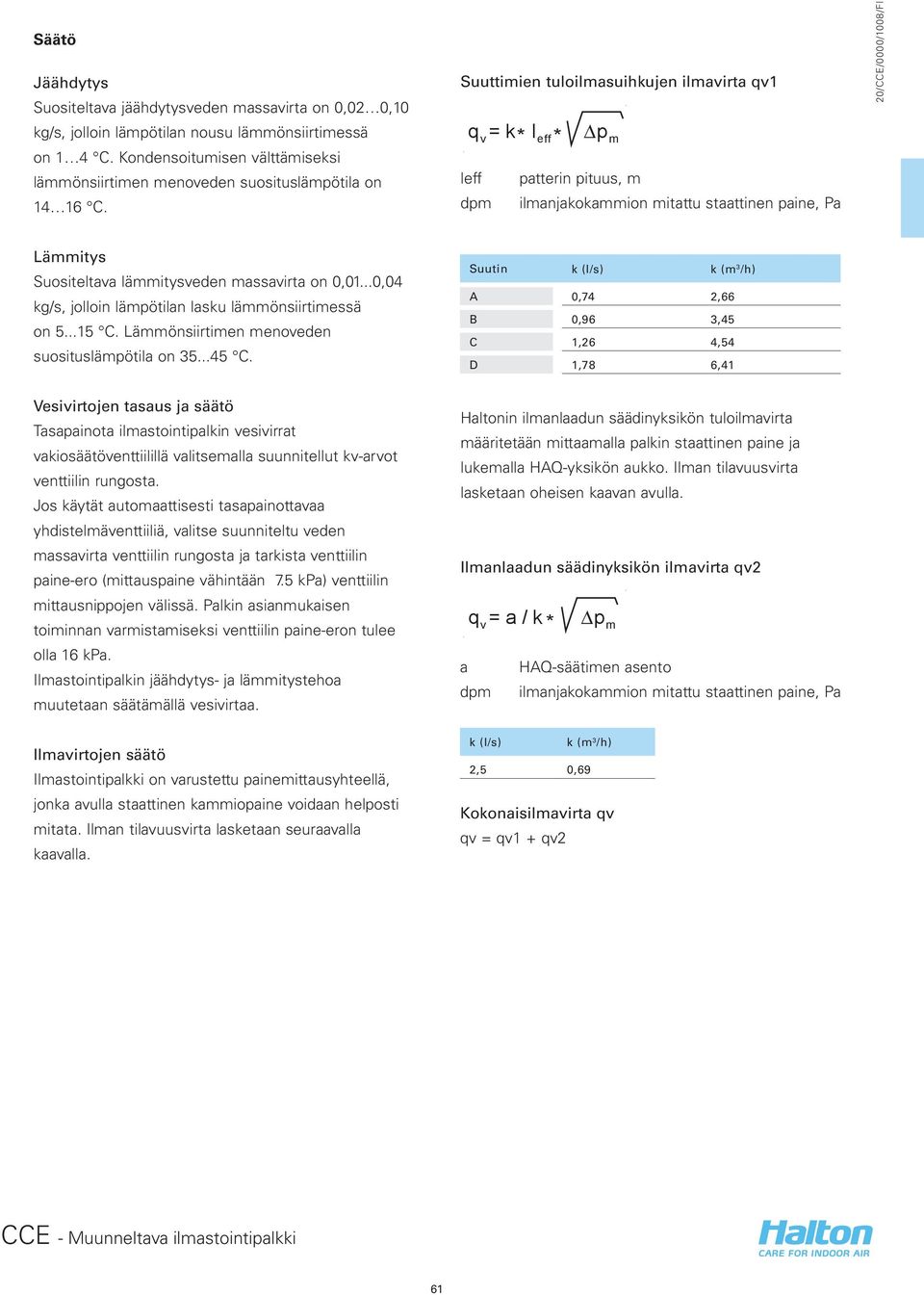

13 Säätö Jäähdytys Suositeltava jäähdytysveden massavirta on 0,02 0,10 kg/s, jolloin lämpötilan nousu lämmönsiirtimessä on 1 4 C. Kondensoitumisen välttämiseksi lämmönsiirtimen menoveden suosituslämpötila on C. Suuttimien tuloilmasuihkujen ilmavirta qv1 q = k * l * p v eff m leff patterin pituus, m dpm ilmanjakokammion mitattu staattinen paine, Pa Lämmitys Suositeltava lämmitysveden massavirta on 0,01...0,04 kg/s, jolloin lämpötilan lasku lämmönsiirtimessä on C. Lämmönsiirtimen menoveden suosituslämpötila on C. Suutin k (l/s) k (m 3 /h) A 0,74 2,66 B 0,96 3,45 C 1,26 4,54 D 1,78 6,41 Vesivirtojen tasaus ja säätö Tasapainota ilmastointipalkin vesivirrat vakiosäätöventtiilillä valitsemalla suunnitellut kv-arvot venttiilin rungosta. Jos käytät automaattisesti tasapainottavaa yhdistelmäventtiiliä, valitse suunniteltu veden massavirta venttiilin rungosta ja tarkista venttiilin paine-ero (mittauspaine vähintään 7.5 kpa) venttiilin mittausnippojen välissä. Palkin asianmukaisen toiminnan varmistamiseksi venttiilin paine-eron tulee olla 16 kpa. Ilmastointipalkin jäähdytys- ja lämmitystehoa muutetaan säätämällä vesivirtaa. Ilmavirtojen säätö Ilmastointipalkki on varustettu painemittausyhteellä, jonka avulla staattinen kammiopaine voidaan helposti mitata. Ilman tilavuusvirta lasketaan seuraavalla kaavalla. Haltonin ilmanlaadun säädinyksikön tuloilmavirta määritetään mittaamalla palkin staattinen paine ja lukemalla HAQ-yksikön aukko. Ilman tilavuusvirta lasketaan oheisen kaavan avulla. Ilmanlaadun säädinyksikön ilmavirta qv2 q v = a / k * p m a HAQ-säätimen asento dpm ilmanjakokammion mitattu staattinen paine, Pa k (l/s) k (m 3 /h) 2,5 0,69 Kokonaisilmavirta qv qv = qv1 + qv2 61

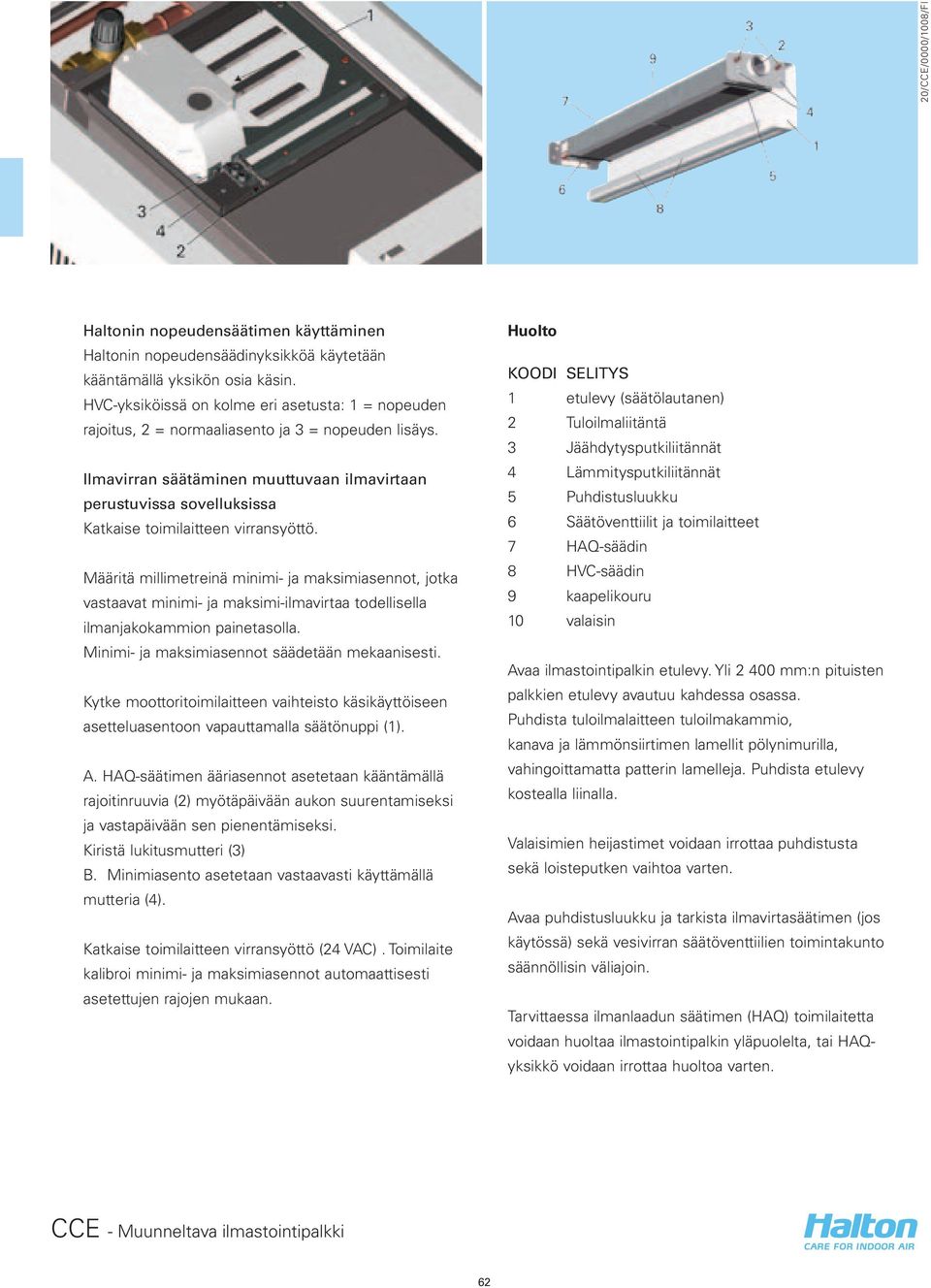

14 Haltonin nopeudensäätimen käyttäminen Haltonin nopeudensäädinyksikköä käytetään kääntämällä yksikön osia käsin. HVC-yksiköissä on kolme eri asetusta: 1 = nopeuden rajoitus, 2 = normaaliasento ja 3 = nopeuden lisäys. Ilmavirran säätäminen muuttuvaan ilmavirtaan perustuvissa sovelluksissa Katkaise toimilaitteen virransyöttö. Määritä millimetreinä minimi- ja maksimiasennot, jotka vastaavat minimi- ja maksimi-ilmavirtaa todellisella ilmanjakokammion painetasolla. Minimi- ja maksimiasennot säädetään mekaanisesti. Kytke moottoritoimilaitteen vaihteisto käsikäyttöiseen asetteluasentoon vapauttamalla säätönuppi (1). A. HAQ-säätimen ääriasennot asetetaan kääntämällä rajoitinruuvia (2) myötäpäivään aukon suurentamiseksi ja vastapäivään sen pienentämiseksi. Kiristä lukitusmutteri (3) B. Minimiasento asetetaan vastaavasti käyttämällä mutteria (4). Katkaise toimilaitteen virransyöttö (24 VAC). Toimilaite kalibroi minimi- ja maksimiasennot automaattisesti asetettujen rajojen mukaan. Huolto KOODI SELITYS 1 etulevy (säätölautanen) 2 Tuloilmaliitäntä 3 Jäähdytysputkiliitännät 4 Lämmitysputkiliitännät 5 Puhdistusluukku 6 Säätöventtiilit ja toimilaitteet 7 HAQ-säädin 8 HVC-säädin 9 kaapelikouru 10 valaisin Avaa ilmastointipalkin etulevy. Yli mm:n pituisten palkkien etulevy avautuu kahdessa osassa. Puhdista tuloilmalaitteen tuloilmakammio, kanava ja lämmönsiirtimen lamellit pölynimurilla, vahingoittamatta patterin lamelleja. Puhdista etulevy kostealla liinalla. Valaisimien heijastimet voidaan irrottaa puhdistusta sekä loisteputken vaihtoa varten. Avaa puhdistusluukku ja tarkista ilmavirtasäätimen (jos käytössä) sekä vesivirran säätöventtiilien toimintakunto säännöllisin väliajoin. Tarvittaessa ilmanlaadun säätimen (HAQ) toimilaitetta voidaan huoltaa ilmastointipalkin yläpuolelta, tai HAQyksikkö voidaan irrottaa huoltoa varten. 62

15 CCE valintataulukot Jäähdytys: suutin A qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 Ld 1,2 1,4 1,6 1,6 1, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 Ld 1,2 1,4 1,4 1,6 1,6 1,6 1, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 Ld 1 1,4 1,4 1,6 1,6 1,6 1,6 1, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 Ld 1 1 1,4 1,4 1,4 1,6 1,6 1,6 1,6 Lämmitys: suutin A Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 160 W/m. Jäähdytys: suutin B qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 2,6 2,6 1,5 Ld 1,6 1,8 2,0 2,0 2,0 2,2 2,4 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 2,6 2,6 3,6 3,6 Ld 1,6 1,6 1,8 2,0 2,0 2,0 2,0 2,0 2,2 2,4 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 2,6 3,6 Ld 1,6 1,6 1,6 1,8 2,0 2,0 2,0 2,0 2,0 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 1,6 1,6 1,6 1,6 Ld 1,6 1,6 1,6 1,6 1,8 2,0 2,0 Lämmitys: suutin B Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 250 W/m. 63

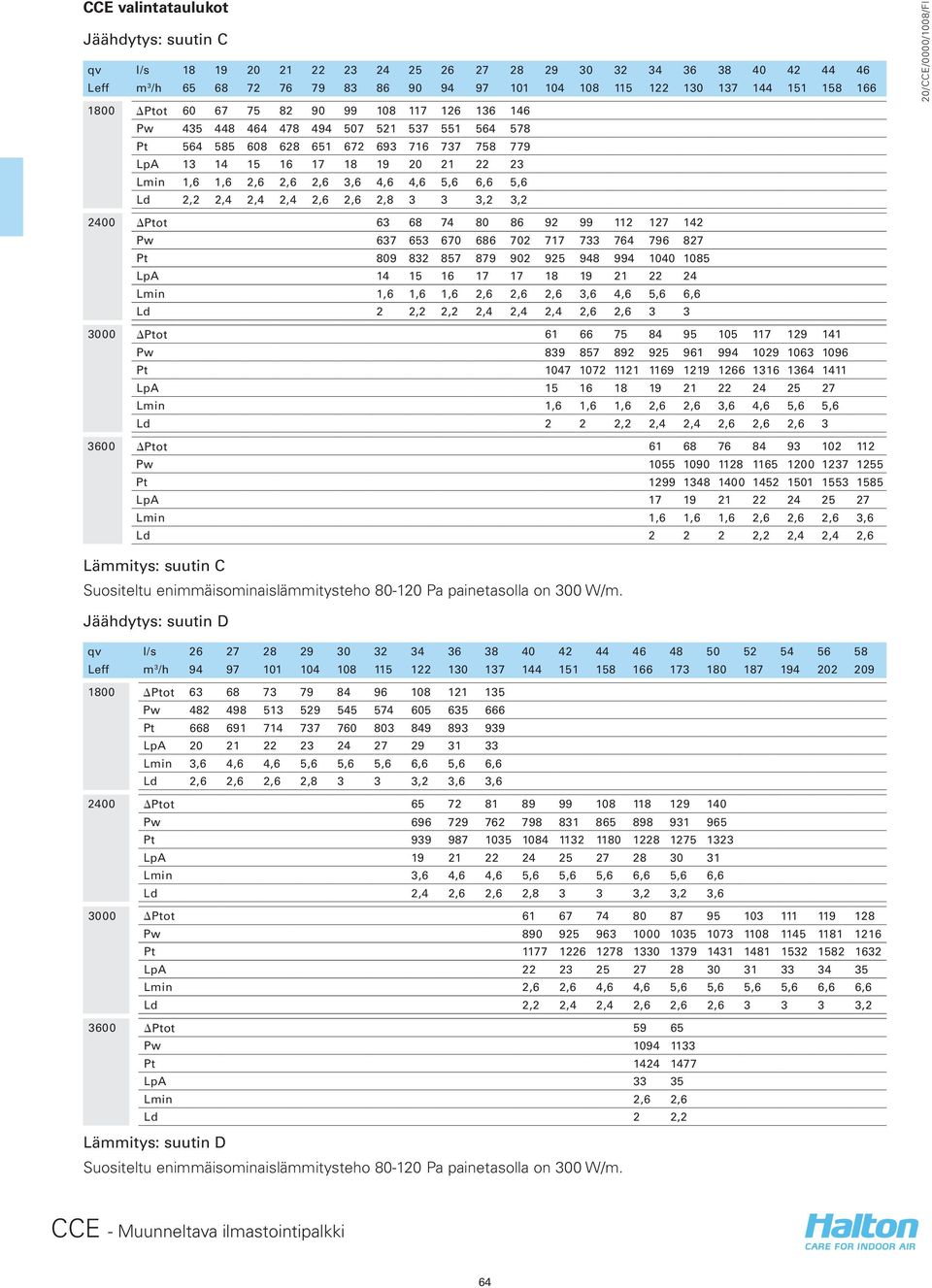

16 CCE valintataulukot Jäähdytys: suutin C qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 1,6 1,6 2,6 2,6 2,6 3,6 4,6 4,6 5,6 6,6 5,6 Ld 2,2 2,4 2,4 2,4 2,6 2,6 2, ,2 3, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 2,6 2,6 2,6 3,6 4,6 5,6 6,6 Ld 2 2,2 2,2 2,4 2,4 2,4 2,6 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 2,6 2,6 3,6 4,6 5,6 5,6 Ld 2 2 2,2 2,4 2,4 2,6 2,6 2, DPtot Pw Pt LpA Lmin 1,6 1,6 1,6 2,6 2,6 2,6 3,6 Ld ,2 2,4 2,4 2,6 Lämmitys: suutin C Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 300 W/m. Jäähdytys: suutin D qv l/s Leff m 3 /h DPtot Pw Pt LpA Lmin 3,6 4,6 4,6 5,6 5,6 5,6 6,6 5,6 6,6 Ld 2,6 2,6 2,6 2, ,2 3,6 3, DPtot Pw Pt LpA Lmin 3,6 4,6 4,6 5,6 5,6 5,6 6,6 5,6 6,6 Ld 2,4 2,6 2,6 2, ,2 3,2 3, DPtot Pw Pt LpA Lmin 2,6 2,6 4,6 4,6 5,6 5,6 5,6 5,6 6,6 6,6 Ld 2,2 2,4 2,4 2,6 2,6 2, , DPtot Pw Pt LpA Lmin 2,6 2,6 Ld 2 2,2 Lämmitys: suutin D Suositeltu enimmäisominaislämmitysteho Pa painetasolla on 300 W/m. 64

17 Valintataulukoiden merkinnät LpA arvot on esitetty ottaen huomioon 4 db huonevaimennus (red 10m 2 - sab). Huonevaimennuksen ollessa 8 db (red 25m 2 - sab): LpA - 4dB. Tekniset suoritusarvot on HVC-asennolla 3. Jos Lmin olisi suurempi kuin 5 m, suositetaan HVC- säädön käyttöä. Keskimääräinen HVC:n käytön vaikutus esitettyihin Pw-arvoihin: Asento 2: -21 % ja asento 1: -38 % Leff DPtot Pw Tehollinen pituus, lämmönsiirtimen pituus, mm Ilmastointipalkin kokonaispainehäviö, Pa Lämmönsiirtimen teho, W Pt LpA Lmin Ld Kokonaisteho, W A-painotettu äänenpainetaso, ottaen huomioon 10m 2 kokonaisabsorptioalaa vastaava vaimennus, db(a) red 10m 2 sab Kahden laitteen keskilinjojen välinen vähimmäisetäisyys, m Etäisyys, jossa tuloilmasuihku irtoaa katosta, m Huonelämpötila (Tr) = 24 C Jäähdytysveden menolämpötila (Twin) = 15 C Jäähdytysveden paluulämpötila (Twout) = 18 C Tuloilman lämpötila (Ta) = 18 C Vesijärjestelmän painehäviö Δp w = k coil * q mw z k coil = a + b * L eff Tekijä Yksikkö Kuvaus Dp w [kpa] Vesijärjestelmän painehäviö q mw [kg/s] Veden massavirta L eff [mm] Tehollinen pituus, lämmönsiirtimen pituus k coil [ ] K-arvo a,b [ ] Valitun palkkimallin arvot Palkkimalli Jäähdytys b Jäähdytys a Z Lämmitys b Lämmitys a Z CCE Veden massavirta-alueet Palkkimalli Jäähdytys Lämmitys CCE kg/s kg/s 65

18 Tekniset määrittelyt Huoneilmastointilaite on vapaaseen asennukseen tarkoitettu, kahteen suuntaan puhaltava aktiivinen ilmastointipalkki. Etulevy voidaan avata ja irrottaa molemmilta puolilta ilman työkaluja. Ilmastointipalkissa on 0-2 pohjalevyn pinnan tasoon upotettua valaisinta, joissa on elektroninen liitäntälaite (vaihtoehto: himmennettävä). Valaisimet ovat tyyppiä T5 (suuri teho) ja ne on varustettu toimistotyöskentelyyn sopivilla heijastimilla. Ilmastointipalkin leveys on 382 mm ja korkeus 183 mm. Tuloilmakanavan liitäntäkoko on 125 mm. Ilmastointipalkkiin kiinnitetään kanavasuoja, joka peittää kanavaliitännän ja putket (lisävaruste). Ilmastointipalkissa on ilmavirtasäädin (MSM). Ilmavirtasäädin voidaan irrottaa puhdistusluukun kautta. Etu- ja sivulevyt on valmistettu maalatusta, kuumasinkitystä teräslevystä. Kaikki näkyvät osat on maalattu valkoisella vakiovärillä RAL 9010 (20 % kiilto). Primääri-ilmavirralle voidaan tehdä laajoja säätöjä ilmastointipalkissa olevalla erillisellä tuloilmayksiköllä. Ilmavirran säätö ei vaikuta patterin läpi kulkevaan sekundääri-ilmavirtaan. Huoneen sekundääri-ilmavirta (HVC) voidaan säätää käsin kolmeen eri asentoon ilman, että se vaikuttaa primääri-ilmavirtaan. Ilmastointipalkissa on kaapelihylly (lisävaruste). Kaikki putket on valmistettu kuparista ja liitäntäputkien seinämän paksuus on 0,9-1,0 mm. Jäähdytyksen lämmönsiirrin koostuu kuudesta sarjaan kytketystä 15 mm:n putkesta. Lämmönsiirtimen lamellit on valmistettu alumiinista. Lämmitystä varten laitteen lämmönsiirtimessä on kaksi sarjaan kytkettyä 10 mm putkea. Kaikki liitokset on painekoestettu tehtaalla. Putkiston suurin käyttöpaine on 1,0 MPa. Palkit toimitetaan muovilla suojattuna erillisessä muovipakkauksessa. Kanavaliitäntä ja putkenpäät on suljettu kuljetuksen aikana. Jokainen palkki on tunnistettavissa itse palkkiin ja pakkaukseen merkitystä numerosarjasta. Tuloilmavirta on joko ilmavirran säätöpellin avulla käsin säädettävä tai tarpeenmukainen, jolloin sitä säädetään toimilaitteen (lisävaruste) avulla. Tuloilmavirran säädöllä ei ole vaikutusta patterin jäähdytys- tai lämmitystehoon. Palkissa, jossa on säädettävä ilmavirta, on vain yksi kanavaliitäntä. Vakioilmavirralla ja säädettävällä ilmavirralla toimivat palkit ovat samannäköisiä. 66

19 Tuotekoodi CCE/S-L-C S = Tuloilmasuihkujen suuntaus & suutintyyppi A Kahteen suuntaan/suutin 1 B Kahteen suuntaan/suutin 2 C Kahteen suuntaan/suutin 3 D Kahteen suuntaan/suutin 4 L = Kokonaispituus 1200,+100,, 4800 C = Tehollinen pituus (konvektoripituus) 900, +100,..., 4500 Muut ominaisuudet ja lisävarusteet TC = Jäähdytys-/lämmitystoiminta (konvektorityyppi) C Jäähdytys H Jäähdytys ja lämmitys D Vain jäähdytys, ilmausruuvit F Jäähdytys+Lämmitys, ilmausruuvit FD = Säätöpelti N Ei Y Kyllä AQ = Ilmanlaadun säädin A Manuaalinen B Moottoroitu R Jälkiasennusmahdollisuus LV = Valaisintyyppi N Ei valaisinta 1C 1 x valaisin 28 W Halton, vakiomalli 1D 1 x valaisin 35 W Halton, vakiomalli 1E 1 x valaisin 2 x 21 W Halton, vakiomalli 1H 1 x valaisin 28 W Halton, himmennettävä 1J 1 x valaisin 35 W Halton, himmennettävä 1K 1 x valaisin 2 x 21 W Halton, himmennettävä 2C 2 x valaisin 28 W Halton, vakiomalli 2D 2 x valaisin 35 W Halton, vakiomalli 2E 2 x valaisin 2 x 21 W Halton, vakiomalli Alituotteet 2H 2J 2K 2 x valaisin 28 W Halton, himmennettävä 2 x valaisin 35 W Halton, himmennettävä 2 x valaisin 2 x 21 W Halton, himmennettävä CL = Kaapelipituus ja pistoketyyppi N Ei kaapelia A mm ilman pistoketta A mm ilman pistoketta A mm ilman pistoketta B mm, vakiopistoke B mm, vakiopistoke B mm, vakiopistoke C mm, Enstonet-pistoke C mm, Enstonet-pistoke C mm, Enstonet-pistoke D mm, Wieland-pistoke D mm, Wieland-pistoke D mm, Wieland-pistoke VA = Ulkonäkö A B C D CO = Väri W X Pyöristetty, soikea rei itys Pyöristetty, pyöreä rei itys Kulmikas, soikea rei itys Kulmikas, pyöreä rei itys Valkoinen Erikoisväri CV = Säätöventtiilit ja toimilaitteet N Ei A1 Muunnettava kv-arvo, asennettu tehtaalla, ei toimilaitetta A3 Muunnettava kv-arvo, asennettu tehtaalla, 24 V:n toimilaite A5 Muunnettava kv-arvo, asennettu tehtaalla, 240 V:n toimilaite A7 Vakiovirtaus asennettu A9 Vakiovirtaus asennettu, 24 V:n toimilaite A11 Vakiovirtaus asennettu, 230 V:n toimilaite DC Kanavasuoja (vapaasti asennettuun ilmastointipalkkiin) AC = Lisävarusteet KH Kaapelihylly Koodiesimerkki CCE/B , TC=C, CO=W, FD=N, AQ=A, LV=N, CL=N,VA=B, CV=A5,AC=KH 67
