1 Next Generation Network Tiedonsiirtotoimikunnan työryhmä TIVA-seminaari Kari Wirman

2 NGN raportointityö Työryhmän kokouksia 8 Valmistelu alatyötyhmissä Palvelut (TR) Verkkotekniikka (TH) Standardointi (TL) Raportin muokkaus sihteeristötyönä Pääraportti: verkkovisio (3), standardit (4), analyysia varautumista silmälläpitäen (5), suositukset (6) Osaraportit - Verkkotekniikka - Palvelut, viranomaisverkko, joukkoviestintä - Standardointi

3 NGN verkko Konsensus arkkitehtuuri IP & MPLS yksinkertaistettu vaihtoehto DWDM + Ethernet Kuituverkko tehtävä nykyistä merkittävästi kattavammaksi=> mittavat investoinnit Muutos jo hyvässä vauhdissa, mutta alkumetreillä Vanhat ratkaisut elävät yleensä otaksuttua pidempään sivuroolissa tai uudessa roolissa Uusi arkkitehtuuri vaatii kokonaan toisenlaista suhtautumista tietoturvaan, sekä verkon sisäiseen, että käyttäjien tietoturvaan

4 NGN-verkon perusrakenne Pakettikytkentäinen laajakaistainen tiedonsiirto jossa - taattu palvelun laatu ja - siirron läpinäkyvyys Verkossa palvelut, ohjaus, siirto ja liityntä erotettu eri kerroksiin (plane) Palvelut tarjotaan avoimien rajapintojen kautta Verkko tukee useiden palvelutyyppien (ääni, data, kuva) toteuttamista taaten niille kullekin niiden tarvitsemat palveluominaisuudet Verkko pystyy hyödyntämään nopeaa valokuitutekniikkaa avaten mahdollisuudet täysin uudenlaiselle palvelutarjonnalle Myös itse verkon tietoturvaan kiinnitettävä erityistä huomiota

5 Architectural model Service plane Location Authentication Customer ID system Secure tunnel QoS tunnel Communication set-up Filtering Control plane Transport plane Circuit-Switched network (mobile operator) Packet-Switched backbone network over optical fibre / satellite PSTN ATM network Packet-Switched backbone network over optical fibre / satellite IP network Broadcast networks (Satellite, DTTV, cable) Packet-Switched network (mobile operator) Security Quality of Service Billing & Operation Support Systems Access plane Wireless Circuit-Switched (e.g. GSM) Wireline Circuit-Switched (e.g. copper loop) Wireline Packet-Switched (e.g. ADSL, cable, Ethernet) Wireless Packet-Switched (e.g. WLAN, UTRAN) Circuit-Switched (CS) link Packet Switched (PS) link Signalling flow PS-CS gateway PS-PS router/switch

6 IP-liikenne tulee siirtymään IPoptimoituun infrastruktuuriin IP over ATM IP ATM IP over SDH IP IP over DWDM SDH DWDM SDH DWDM IP DWDM

7 Long Haul and Core Optical Architecture OC48 OC48 DPT DPT OC48 SONET OC48 POS core core OC48 ATM λ DWDM Long-Haul Interconnects Terabit Capacity Presentation_ID 1999, Cisco Systems, Inc. 91

8 NGN Standardointi Arkkitehtuuri (solmut, liityntärajapinnat, protokollat) Palvelut (nykyiset, uudet/monikanavapalvelut) QoS (erilaisten luokkien yhteensovittaminen, päästä päähän lukitus yli operaattorirajapintojen) Tietoturva (autentikointi, salaus) Viranomaisvaatimukset (etuoikeusluokat, hätäviestintä, telekuuntelu ja -valvonta) Patentit (tasapuolisuus, kohtuullisuus, läpinäkyvyys, avoimuus)

9 BT announces network transformation timetable (Kesäkuu 2004) Mass migration of customers from PSTN to IP based network to begin in 2006 Majority of customers' PSTN services on IP network by 2008 Trials of voice services on IP network and fibre to the premises announced Increase in customer choice, control and service flexibility

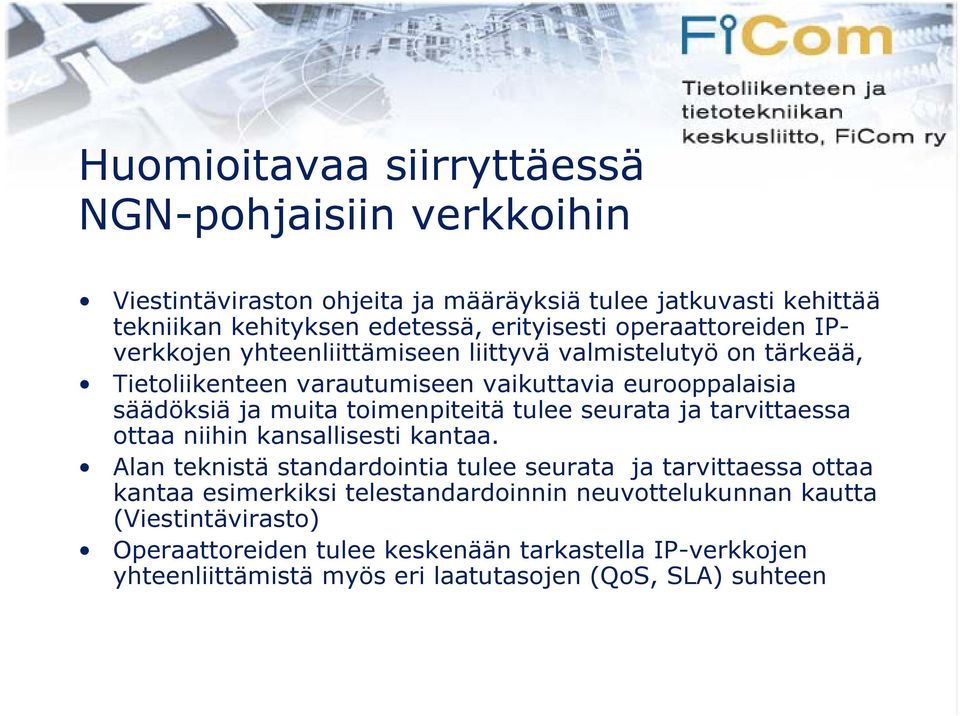

10 Huomioitavaa siirryttäessä NGN-pohjaisiin verkkoihin Viestintäviraston ohjeita ja määräyksiä tulee jatkuvasti kehittää tekniikan kehityksen edetessä, erityisesti operaattoreiden IPverkkojen yhteenliittämiseen liittyvä valmistelutyö on tärkeää, Tietoliikenteen varautumiseen vaikuttavia eurooppalaisia säädöksiä ja muita toimenpiteitä tulee seurata ja tarvittaessa ottaa niihin kansallisesti kantaa. Alan teknistä standardointia tulee seurata ja tarvittaessa ottaa kantaa esimerkiksi telestandardoinnin neuvottelukunnan kautta (Viestintävirasto) Operaattoreiden tulee keskenään tarkastella IP-verkkojen yhteenliittämistä myös eri laatutasojen (QoS, SLA) suhteen

11 Huomioitavaa Operaattoreiden tulee varmistaa omien NGN verkkojensa tietoturvan toteutuminen ja tarvittaessa tulee sopia operaattoreiden rajapintaan liittyvistä kokonaisuuksista. Tarvittaessa tulee kehittää CERT-toimintaa. Optisten kuituyhteyksien varmistaminen keskeisten kaupunkien ja solmupisteiden välillä tulee suunnitella. Tulee pohtia ratkaisua poikkeusolojen aikaiseen kansalliseen verkkovierailuun. Operaattoreilta edellytettävän tehonsyötön varmistamisen perusteet tulee tarkistaa ja pitää ajan tasalla (määräysten ajanmukaisuus) myös jatkossa. Käyttäjäorganisaatioiden tietoisuutta tietoliikenteen edellyttämistä varautumistoimista (ml. tehonsyöttö ja vaihtoehtoiset kaapeli/kuitureitit) tulee pitää yllä. Toimenpiteenä on mm. valmiuspäälliköiden koulutus sekä tietoliikenteen huomioon ottaminen valmiusharjoituksissa (muutkin kuin teleyritykset)

12 36 suositusta Verkon perustekniikka ja topologia (8) Verkon tietoturva (8), yksityisyys (2), luotettavuus (2) Televalvonta (1) Joukkoviestintä (5) Viranomaisverkot (6) Muut (4)

13 Poimintoja suosituksista NGN:n fyysinen kerros Suositus 1. Runkoverkon sähkönsyöttö Verkon keskeisten aktiivilaitteiden sähkönsyöttö tulisi varmistaa, jotta toiminta olisi taattua myös oloissa, joissa valtakunnan sähköverkko on poikki tai sähkönsaanti säännösteltyä. Normien tulisi olla yhtenäisiä ja niiden noudattamista tulisi valvoa. Suositus 2. Operaattorirajapintojen yhteentoimivuus Siirryttäessä IP-pohjaiseen teknologiaan tulee operaattorirajapinnat määritellä mm. QoS käytäntöjen osalta.

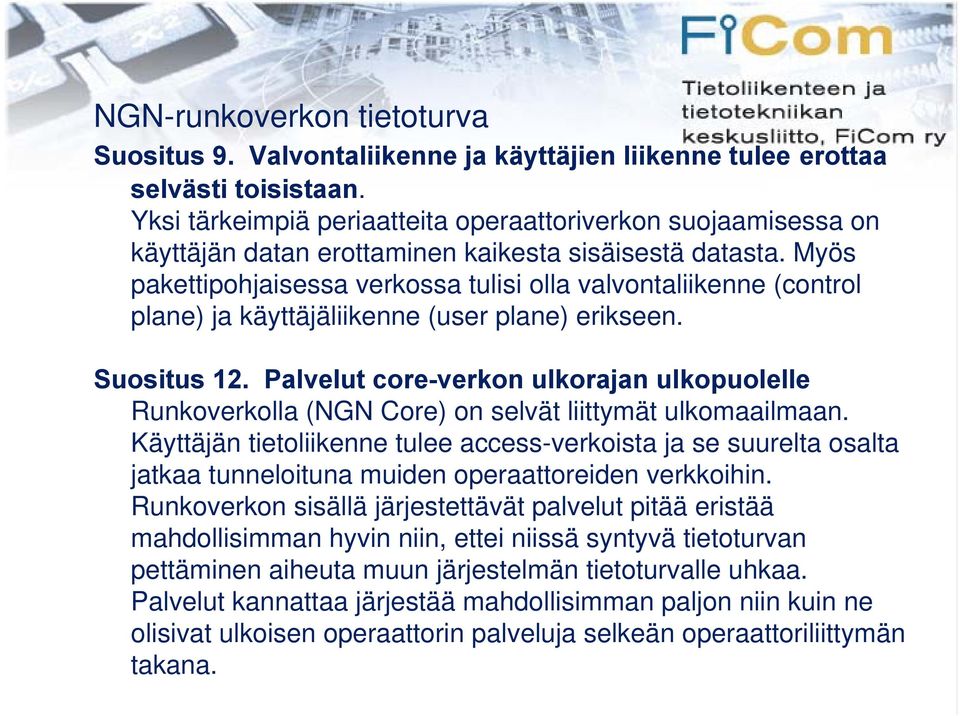

14 NGN-runkoverkon tietoturva Suositus 9. Valvontaliikenne ja käyttäjien liikenne tulee erottaa selvästi toisistaan. Yksi tärkeimpiä periaatteita operaattoriverkon suojaamisessa on käyttäjän datan erottaminen kaikesta sisäisestä datasta. Myös pakettipohjaisessa verkossa tulisi olla valvontaliikenne (control plane) ja käyttäjäliikenne (user plane) erikseen. Suositus 12. Palvelut core-verkon ulkorajan ulkopuolelle Runkoverkolla (NGN Core) on selvät liittymät ulkomaailmaan. Käyttäjän tietoliikenne tulee access-verkoista ja se suurelta osalta jatkaa tunneloituna muiden operaattoreiden verkkoihin. Runkoverkon sisällä järjestettävät palvelut pitää eristää mahdollisimman hyvin niin, ettei niissä syntyvä tietoturvan pettäminen aiheuta muun järjestelmän tietoturvalle uhkaa. Palvelut kannattaa järjestää mahdollisimman paljon niin kuin ne olisivat ulkoisen operaattorin palveluja selkeän operaattoriliittymän takana.

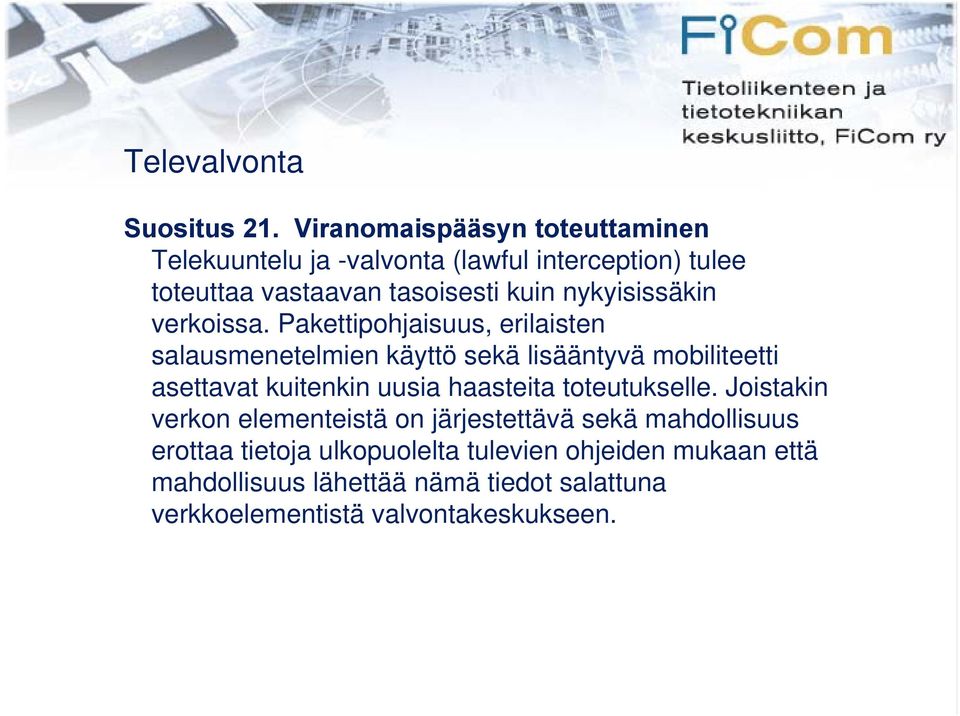

15 Televalvonta Suositus 21. Viranomaispääsyn toteuttaminen Telekuuntelu ja -valvonta (lawful interception) tulee toteuttaa vastaavan tasoisesti kuin nykyisissäkin verkoissa. Pakettipohjaisuus, erilaisten salausmenetelmien käyttö sekä lisääntyvä mobiliteetti asettavat kuitenkin uusia haasteita toteutukselle. Joistakin verkon elementeistä on järjestettävä sekä mahdollisuus erottaa tietoja ulkopuolelta tulevien ohjeiden mukaan että mahdollisuus lähettää nämä tiedot salattuna verkkoelementistä valvontakeskukseen.

16 Joukkoviestintä Suositus 23. Digi-TV:n ja radion signaaliketjun turvaaminen Teknologiakentän pirstoutuminen johtaa yhä monimutkaisempien järjestelmien kehittymiseen. Yksittäinen asiantuntija ei hallitse koko signaaliketjua. Tämä asettaa erityisiä haasteita tilanteessa, jossa on tultava toimeen normaalia pienemmillä henkilöresursseilla. Tulee huolehtia, että toimijoiden väliset rajapinnat signaaliketjulla ovat selkeitä. Tulee varmistua päätelaitteiden sovelluksien huolellisesta testauksesta ennen niiden julkaisua ja levitystä sekä riittävästä allekirjoitusmekanismista (DVB organisaatio). Loppukäyttäjän vastuulle jäävät toimet tulee tehdä mahdollisimman helpoiksi ja luotettaviksi. Tulee huolehtia siirto- ja lähetysverkkojen kansallisesta tahdistuksesta myös tilanteissa, jolloin kansainvälisiin tahdistussignaaleihin ei voida tukeutua.

17 Viranomaisverkot Suositus 27. Vuokratun kapasiteetin käytettävyys Viranomaisen kanssa sopimussuhteessa olevan operaattorin on huolehdittava, että koko järjestelmän tarvitsema verkon kapasiteetti on puhdasta so. oikeasti käytettävissä ja se on taattua myös DoShyökkäyksessä ja palveluruuhkien aikaan. Suositus 29. Ylläpidon järjestäminen ja palvelutuotannon jatkuvuus Kaikilta tasoiltaan välittävän verkon elementit ovat riittävässä ylläpidossa ja tarvittaessa otettavissa kansallisen toimijan haltuun/ohjaukseen, joka on velvoitettu ja jolla on kyky tuottaa palvelu myös poikkeusoloissa. Palvelun tuottoketju on kokonaisuudessaan oltava toteutettu niin, että sen kaikki osat ovat tarvittaessa otettavissa kansallisen toimijan haltuun ohjaukseen esim. nimipalvelut, SIP, avainten hallinta.
