1 KÄYTTÖOHJE ALKUPERÄISKÄYTTÖOHJE. LumberPro P, LumberPro E-twin ja LumberPro E-twin E37-varustettuna LOGOSOL NORWOOD LumberPro HD36 Bensiinikäyttöinen, sähkökäyttöinen & automaattisyöttöinen Lue huolella läpi tämä käyttöohje ennen kuin alat käyttää sahalaitetta ja varmista, että olet ymmärtänyt kaiken. Tämä käyttöohje sisältää tärkeitä turvallisuusohjeita. VAROITUS! Vääränlainen käyttö saattaa aiheuttaa vakavia vammoja tai kuolemantapauksen käyttäjälle itselleen tai muille.

2 Kiitos, että olet valinnut Logosol Sahalaitoksen! Tervetuloa! Olemme iloisia, että osoitat meille luottamustasi hankkimalla tämän sahalaitoksen. Teemme kaikkemme, että se täyttäisi odotuksesi. Logosol on valmistanut sahalaitoksia vuodesta 1988 ja olemme sen jälkeen toimittaneet noin konetta tyytyväisille asiakkaille ympäri maailman. Meille on tärkeää niin sinun turvallisuutesi kuin sekin, että pääset hyviin tuloksiin sahasi kanssa. Suosittelemme siksi, että luet tämän täydentävän käyttöohjeen ja varsinaisen käyttöohjeen ajan kanssa kannesta kanteen aivan rauhassa ennen kuin alat sahaamaan. Mieti, että itse saha on vain osa tuotteen arvosta. Suuri painoarvo on myös käyttäjien tietotaidolla, josta saat osasi käyttöohjeen välityksellä. Olisi sääli jättää se käyttämättä. Toivotamme sinulle paljon iloa uudesta koneestasi! Bengt-Olov Byström Perustaja ja hallituksen puheenjohtaja, Logosol, Härnösand. LOGOSOL kehittää jatkuvasti tuotteitaan eteenpäin. Sen vuoksi varaamme oikeuden muuttaa tuotteittemme rakennetta ja muotoilua. Dokumentti: LumberPro HD36 Käyttöohje Kuvat: Norwood ja Lars Wahlström Tarkistettu: Tammikuu 2014 Tuote nro Käyttöohje FI: LOGOSOL, Härnösand Sweden 2

3 LumberPro HD36 SISÄLLYSLUETTELO Yleistä 3 Vannesahalaitoksen kuvaus 4 Turvaohjeet 6 Käynnistys- ja pysäytysohjeet 11 Käyttöohjeet 12 Ylläpito-ohjeet 17 Vian etsintä 20 Tekniset tiedot 21 CE vakuutus 22 YLEISTÄ Omasi ja muiden turvallisuuden vuoksi, älä käytä vannesahaa tai käsittele teriä ennen kuin olet lukenut käyttöohjeet ja ymmärtänyt kokonaan niiden sisällön. VAROITUS! Kun näet tämän merkin, se tarkoittaa, että ohjeitten noudattamatta jättäminen voi aiheuttaa vakavan vamman tai jopa johtaa kuolemaan. Tämä käsikirja, moottorin ohjekirja, vannesahan asennusohje ja lisävarusteiden käyttöohjeet on katsottava vannesahan oleellisiksi osiksi, joten ne tulee aina säilyttää vannesahan läheisyydessä ja myös mahdollisen myynnin yhteydessä luovutettava sahan mukana. Vastuu sahan oikeasta asennuksesta, käyttöönotosta ja turvallisesta käytöstä on sillä, joka on sen asentanut ja käyttää sitä. 3

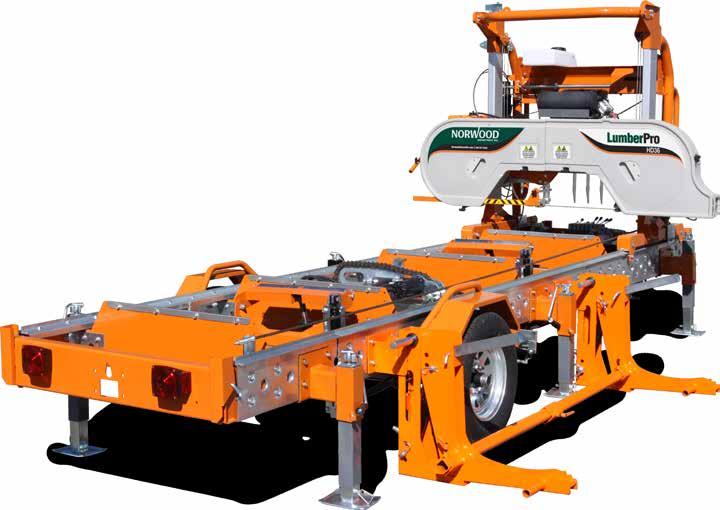

4 TUKKIVANNESAHAN KUVAUS Tämä tukkivannesahalaitos on suunniteltu oksattomien tukkien ja hirsien sahaukseen. N N M A O P K T B H L I U J Pidennin Q E D C F S Pidennin R LUMBERPRO HD36 P A. Sahavaunu B. Leikkuumitan asetusvipu C. Terien säädön ja teräsuojan asetusten säädin. D. Sahavaunun kahva, polttomoottorin kaasutin, sekä vannepyörätoiminnan kytkentä, vannepyörän jarrun kytkentä päälle/pois ja sahaterien jäähdytys E. Tukkituki F. Tukkikiristin G. Poikkitanko (not shown in picture?) H. Turvakatkaisija I. Vannepyörän suojus J. T-kahva sahaterien kiristykselle K. Sahanterien nestejäähdytyksen säiliö L. Polttoainetankki M. Sahauksen säätöasteikko N. Sahavaunun nostolenkit O. Vinssin säätöasetin P. Hätäkatkaisin Q. Kiskojen päätyeste R. Kiskon kaapimet S. Tukijalka T. Varoituskyltti/Laitekyltti U. Sytytyslukko 4

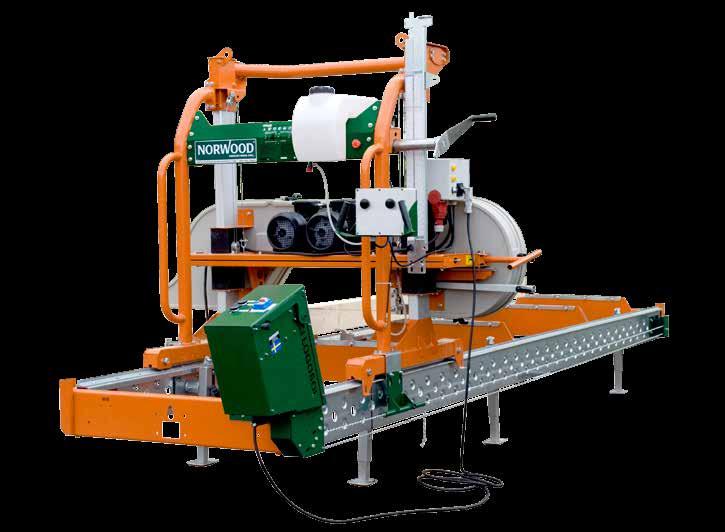

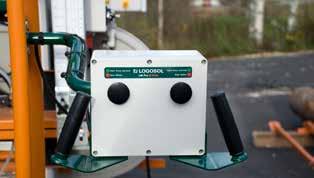

5 LumberPro HD36 N T A K N M O B H L D C J G Q R Q U O R S LUMBERPRO HD36 E-TWIN, E37-LIS- ÄLAITTEELLA A. Sahavaunu B. Leikkuumitan asetusvipu C. Terien säädön ja teräsuojan asetusten säädin. D. Sahavaunun kahva, jossa turvakahvat vannepyörien ohjaukseen, vannepyörän jarrutuksen säätö ja sahanterän jäähdytys E. Tukkituki F. Tukkipidike/kiristin G. Tukkipeti H.Turvakatkaisija I. Vannepyörän suojus J. T-kahva sahaterien kiristykselle K. Sahanterien nestejäähdytyksen säiliö L. Hallintapneeli, jossa pääkytkin, sähköliitos, valintakytkin ja merkkivalot M. Leikkaussyvyyden mitta-asteikko N. Sahavaunun nostolenkit O. Syöttölaite P. Hätäkatkaisin Q. Kiskojen päätyeste R. Kiskon kaapimet S. Tukijalka T. Varoituskyltti/Laitekyltti U. Sahan virransyötön ja vannepyörän hallintalaite 5

6 TURVAOHJEET Huolehdi, että kaikki varoitus- ja tiedotetarrat ovat paikallaan ja puhtaita sekä luettavissa. Kaikki vaurioituneet tarrat on vaihdettava välittömästi. MERKKIEN SELITYKSET VAROITUS! Tämä merkki tarkoittaa, että on oltava erityisen varovainen. Siihen on aina liitetty tieto kysessä olevasta vaarasta. HUOMIO. Kiinnitä erityistä huomiota tekstiin tämän merkin yhteydessä. Merkin jälkeen seuraa kehoitus tai varoitus. Oman turvallisuutesi vuoksi lue läpi koko käyttöohje huolellisesti, äläkä käynnistä vannesahaa tai käsittele sitä ennen kuin olet ymmärtänyt kaikki ohjeet.. VAROITUS! Leikkaava laite: Huolimaton käyttö voi aiheuttaa hengenvaarallisia vammoja. Vannesahan terät ovat erittäin teräviä ja vaarallisia. Käytä aina paksuja suojakäsineitä, kun työskentelet vannesahalla tai käsittelet teriä. On suuri riski saada leikkuuvammoja sahateriä käsitellessä. Terät ja moottoriosat voivat myös olla kuumia heti sahauksen jälkeen. Käytä hyväksyttyjä kuulosuojaimia ja suojalaseja. Kuulo voi vaurioitua jo lyhyessä altistuksessa. Käytä aina tiiviisti asettuvia suojalaseja koneella työskennellessäsi tai sahanteriä käsitellessä. Joissain tilanteissa kasvosuojuksen käyttö on aiheellista, erityisesti, jos sahaat kuivaa puuta tai työskentelet sisätiloissa. Käytä aina hyväksyttyjä suojakenkiä, joissa on sahasuoja, teräsvahvisteinen kärki ja karkeakuvioinen pohja sahatessa tai käsitellessäsi sahanteriä. Käytä aina pitkiä suojahousuja koneella työskennellessä tai käsitellessäsi sahanteriä. Älä koskaan käytä väljiä, liehuvia vaatteita, kaulahuivia, kaulakoruja tai muuta, mikä voi jäädä kiinni koneeseen. Pitkät hiukset on laitettava kiinni koneella työskennellessä. 6

7 LumberPro HD36 VANNESAHALAITOKSEN TURVALAITTEET VAROITUS! Älä koskaan käytä laitetta, jos turvavarusteet eivät ole kunnossa. Turvalaitteet täytyy tarkistaa ja huoltaa. Tässä ohjeessa kuvataan vannesahan turvalaitteet ja niiden toiminta. Vannepyörän jarru Vannesaha on varustettu vanteen vetävien pyörien jarrulla, joka on rakennettu siten, että että vannesahan terä pysähtyy nopeasti, kun hallintalaitteen kahva vapautetaan. LumberPro HD36 P:ssä jarru on mekaaninen, muissa malleissa on elektroninen jarru. Hätäpysäytys Hätäpysäytys katkaisee virran vannesahan hallintajärjestelmään ja aktivoi jarrun. Hätäpysäytys täytyy asettaa uudelleen ennen kuin koneen voi käynnistää uudelleen. Koskee LumberPro HD36 P:tä. Vannepyörän suojus Koneessa on vannepyörän suojuksen turvakytkin. Laitetta ei voi käyttää ilman, että suojus on paikoillaan. Kiskonpäätyeste Kiskon mekaaniset päätyesteet estävät mekaanisesti sahavaunun vierimisen kiskoilta päädyissä. KONEEN KÄYTTÄJÄ Älä koskaan käytä laitetta tai käsittele teriä, mikäli olet väsynyt, käyttänyt alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, arvostelukykyysi tai kehosi hallintaan. PAIKKA VAROITUS! Älä koskaan käytä polttomoottorista vannesahaa suljetussa tai huonosti ilmastoidussa tilassa. Se voi johtaa kuolemaan tukehtumalla tai häkämyrkytykseen. Koskee LumberPro HD36 P:tä. Jos tilaan ei saa hyvää valaistusta, käytä sahaa tai käsittele teriä vain täydessä päivänvalossa. Pidä työpiste puhtaana ja vapaana roskista, eläimistä, lapsista, esteistä ja kaikesta, jotka voivat harhauttaa koneenkäyttäjän huomion muualle. Valitse koneen sijoituspaikka siten, että alusta on kova ja suora, sekä ympärillä on runsaasti vapaata tilaa tukkipinoille ja sahatavaralle. Jos mahdollista, sijoita sahalaitos siten, että sahan-puru puhalletaan poispäin koneen hallintapuolesta. Sijoita vannesahalaitos tasaiselle alustalle siten, että ympärillä on vähintää 4,5 m vapaata tilaa koneen joka puolella. Jos asennus tehdään pysyväksi, suositellaan, että kiskojen tueksi asennetaan sementtipilarit tai puupaalut (15 cmx15 cm) jokaisen poikkituen alle. VAROITUS! Konetta käytettäessä on aina käytettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista vammautumisen vaaraa, mutta vähentävät tapaturman vaikutuksia vaaratilanteissa. Alle 18-vuotiaat eivät saa käyttää vannesahaa eikä käsitellä sahanteriä. Pidä aina lähettyvillä palosammutinta (ABC tyyppinen, 3 kg min.) valmiina käytettäväksi. Pidä aina työpisteessä täydellistä ensiapupakkausta. Laite on asennettava käyttäen vikavirtakytkintä. 7

8 VANNESAHAN KÄYTTÖ VAROITUS! Leikkaava laite: Seiso aina sahavaunun takana ja pidä molemmat kädet kahvassa konetta käytettäessä. Älä koskaan seiso sahavaunun tai vannesahaterien etupuolella. Älä koskaan vedä vaunua leikkuupinnan läpi. Koskee LumberPro HD36 P:tä ja LumberPro HD36 E-Twin:iä. VAROITUS! Puristumisriski ja pyörivät osat: Pienikin sahapään vapautusmekanismin painaminen saattaa aikaansaada sahapään putoamisen hallitsemattomasti ja saada vivun pyörimään nopeasti, mikä voi aiheuttaa vammoja. VAROITUS! LumberPro HD36 P:n vaihde on hyvin herkkä. Pienikin säätimen paino moottorin käydessä saa vaihteen päälle ja vannesahanterät liikkeelle. VAROITUS! Älä koskaan tee koneeseen muutostöitä, jotka eivät vastaa alkuperäislaitetta, äläkä käytä laitetta, joka vaikuttaa muutetulta. Älä koskaan käytä lisälaitteita, joita ei ole suositeltu käytettäväksi tässä käyttöohjeessa. VAROITUS! Rikkoutunut vannesahan terä voi singota sahapalasia purunpoistimen kautta kovalla nopeudella. Huolehdi, ettei kukaan seiso sillä puolella sahaa työskentelyn aikana. Vannesahaterän rikkoutumisen riski kasvaa, jos terää ei ole oikein asennettu tai huollettu. Sahanterät ja niiden suojukset kestävät kylmiä olosuhteita aina -25 C:een. Älä koskaan käytä vannesahaa kylmemmissä olosuhteissa kuin -25 C. Huolehdi, että laite on asennettu ja huollettu mukana seuraavien asennusohjeiden sekä tämän ohjeen mukaisesti. Älä koskaan työskentele yksin. Pidä huoli, että lähistöllä on joku aikuinen kuuloetäisyydellä, jos täytyy kutsua apua. Älä koskaan seiso tukkipinon ja vannesahan välissä. Seiso aina tukkipinon päässä tukkeja käsitellessäsi. Älä seiso missään, missä on riski jäädä putoavan tukin alle. Riskialue: Minimiturvavälit sahan ympärillä on esitetty kuvassa 1. Huomioi, että vannesahan vasemmalla puolella turvaväli on 15 m, koska on riski, että sahanterän kappaleita voi singota purunpoistimen kautta, mikäli terä katkeaa. Muilla sivuilla turvaväli on 5 m. [Kuva 1] VAROITUS! Pidä kädet, käsivarret, jalat ja muut ruumiinosat etäällä vannesahanteristä, johdoista ja muista liikkuvista osista. Muista, että sahavaunun liikkuessa myös sahanterien ja johtojen paikka siirtyy. VAROITUS! Vaara törmätä liikkuvaan sahavaunuun. VAROITUS! Riski kompastua kiskoon ja poikkitukiin. Älä koskaan oikaise kiskon yli. VAROITUS! Ripusta sähköjohdot pois tieltä, jottei ne vaurioidu etkä kompastu niihin. VAROITUS! Älä koskaan käytä polttomoottoria suljetussa tilassa. Varmista hyvä tuuletus. Pakokaasut sisältävät haitallisia aineita, jotka voivat olla hengenvaarallisia. Koskee Lumber- Pro HD36 P:tä. VAROITUS! Riski puristua vannesahan ja tukkien väliin niitä lastattessa. Älä koskaan kiipeä kiskoille tai tukkipedin poikkitukien päälle. 8

9 LumberPro HD36 Aina ennen käyttöä: Tarkista, että: koneenkäyttäjällä on turvamääräysten mukainen vaatetus ja suojavarustus asianmukaiset huollot on tehty vannesahan terä on pysähdyksissä laite on sijoitettu tukevasti ja kisko on tuettu koko matkaltaan sahavaunun kaatumissuojan pyörät ja kiskojen päätyesteet ovat paikallaan. kaikki vannesahat osat on hyvin kiinni ja toimintakuntoisia kaikki turvavälineet on paikallaan ja toimivia vannesahan terä on kunnolla asennettu ja liikkuu vapaasti oikeaan suuntaan. Vertaa, että jäähdyttimen tuuletin pyörii, kuten sähkömoottorin tarrassa ilmoitetaan. Koskee vain LumberPro HD36 E-twin:iä ja LumberPro HD36 E- twin E37:ää. Ennen jokaista sahausta: Tarkista, että: muut ihmiset ja eläimet ovat koneen vaara-alueen ulkopuolella. työpiste on esteetön eikä ole vaaraa liukastumisesta tai muista häiriötekijöistä vannesahan terä pääsee kulkemaan erossa tukkituista ja puristimista. kisko on puhdas roskista ja jätteistä tms. puu on kunnolla kiinnitetty paikalleen säädettävä sahanterän suojus on kunnolla paikallaan ja yltää koko työstettävän puun leveydelle Käytettäessä LumberPro HD36 P:tä: VAROITUS! Palovamman vaara. Laite ja sen äänenvaimennin voivat kuumeta työskentelyn aikana ja pysyä kuumina pitkäänkin. Tämä koskee myös tyhjäkäyntiä. VAROITUS! Palovaara. Bensiini ja bensiinihöyryt ovat helposti syttyviä. Muista palo- ja räjähdysvaara sekä höyryjen sisäänhengitysvaara. VAROITUS! Palovaara. Moottorin täytyy olla sammutettuna ja jäähtyä ainakin 10 minuuttia ennen kuin polttoainetta saa lisätä. Sammuta polttomoottori aina, kun poistut paikalta, vaikka vain lyhyeksikin ajaksi esim, kun käsittelet sahattuja lautoja tai teet huoltotyötä. VAROITUS! Oikosulku. Tarkista säännöllisesti, että akkukaapelit eivät ole vaurioituneet. Pidä huoli, ettei metalliosat osu akun napoihin. Käytettäessä LumberPro HD36 E-twin/ LumberPro HD36 E-twin E37: VAROITUS! Vaarallinen jännite! Oikosulkuvaara! Vain valtuutettu sähköasentaja saa tehdä sähköjärjestelmän asennuksia. Kuva 1. 9

10 PITKÄAIKAISSÄILYTYS Lyhyenäkin aikanha, jolloin konetta ei käytetä, täytyy sahanterä irrottaa koneesta ja säilytettävä sellaisessa paikassa, etteivät lapset ja muut asiattomat pääse siihen käsiksi. Pitkäaikaissäilytyksessä tulee ottaa huomioon seuraavaa: LumberPro HD36 P - tyhjennä polttoainetankit ja jäähdytinnestesäiliö, -irrota terät koneesta, -poista käynnistysavain, -sulje polttoainehana, -poista akku ja lukitse sahavaunu. LumberPro HD36 E-twin/LumberPro HD36 E-twin E37 - tyhjennä jäähdytinnestesäiliö, -irrota terät koneesta - irrota sähköjohto, -lukitse sahavaunu. Säilytä vannesahalaitos paikassa, johon lapsilla ja muilla ei ole pääsyä, mieluiten lukittavassa huoneessa. VANNESAHALAITOKSEN SIIRTÄMINEN VAROITUS! Puristumisvaara. Huolehdi, että ihmiset ja eläimet ovat 5 metrin vaara- alueen ulkopuolella, kun konetta tai sen osia siirretään. Kiinnitä lasti kuljetuksen ajaksi. Sahavaunua tai kisko-osia ei saa nostaa tai kuljettaa paikalleen asennettuina, vaan kahdessa osassa. Sahavaunun nosto: Irrota kaatumisenestopyörät sahavaunusta, yksi kummaltakin puolelta ja nosta sen jälkeen turvallisella nostovälineellä sahavaunu käyttäen nostolenkkejä sahan vaunun yläosassa. Kisko-osien nosto: Käytä trukkia tai pallinosturia ja nosta kiskot alapuolelta. Laita nosturinkahvojen päälle suojaksi puuta. Huolehdi, että lasti on tasapainossa ja kiinnitä lasti ennen kuljetusta. HUOLTO VAROITUS! Ennen huoltoa tai ylläpitoa: LumberPro HD36 P käännä käynnistysavain OFF-asentoon ja poista avain lukosta, sulje polttoainehana ja irrota johto akun miinusnavasta. Muut mallit: irrota sähköjohto. VAROITUS! Palovamman vaara. Moottori ja sen äänenvaimennin voivat kuumentua käytön aikana ja sen jälkeen. Anna laitten jäähtyä ennen koneen huoltoa tai ylläpitoa. Koskee LumberPro HD36 P:tä 10

11 LumberPro HD36 KÄYNNISTYS JA PYSÄYTYSOHJEET KÄYNNISTYS (START) LumberPro HD36 P Kylmän moottorin käynnistys: Vedä rikastin ulos kokonaan. Käynnistä moottori kääntämällä käynnistysavainta ON asemaan ja sitten START asemaan. Vapauta avain heti, kun moottori käynnistyy. Työnnä rikastin sisään, kun moottori on lämmennyt. Lämpimän moottorin käynnistys. Käynnistä moottori kääntämällä käynnistysavainta ON asemaan ja sitten START asemaan. Vapauta avain heti, kun moottori käynnistyy. Kaasuta puristamalla kahvaa loppuun asti. Polttomoottori lisää kierroksiaan työskentelynopeuteen, mekaaninen jarru vaputuu ja vannesahan terät alkavat pyöriä. LumberPro HD36 E-twin Kiinnitä sähköjohto hallintalaitteeseen. Käännä pääkatkaisija ON asentoon. Käännä valitsin MAN asentoon. Sahan moottorit käynnistyvät, kun tarttuu kiinni työntökahvasta molemmin käsin ja painaa peukaloilla yhtäaikaa kytkimiä Virran merkkivalo 2. Merkkivalo: molemmat moottorit käynnissä 3. Valintakytkin: MAN AUT 4. Pääkytkin 5. Syötön automaattikäytön liitin LumberPro HD36 E-twin E37 Kiinnitä sähköjohto hallintalaitteeseen. Käännä pääkatkaisija ON asentoon. Käännä valitsin AUT asemaan. Syötön hallintalaite pitää olla ala-asennossa. Paina kahvaa alas eteenpäin syöttöä varten, käynnistä moottori painamalla vihreää käynnistysnappulaa. Sahavaunun syöttöä säädetään hallintakahvalla. Sahavaunu peruutetaan sahauksen jälkeen siirtämällä syötön kahva peruutusasentoon. PYSÄYTYS (STOP) LumberPro HD36 P Sahanterä pysäytetään vapauttamalla työntörivan hallintakahva. Tällöin mekaaninen jarru hidastaa sahanterien nopeuden aina pysäyksiin asti ja moottori jää tyhjäkäynnille. Sulje sen jälkeen moottori kääntämällä avain OFF asentoon. LumberPro HD36 E-twin/LumberPro HD36 E-twin E37 Sahamoottorit pysäytetään vapauttamalla työntökahvan kytkimet. Sahanterien vauhti hidastuu ja ne pysähtyvät elektronisen jarrun ansiosta. Käännä pääkytkin (5) OFF asentoon. Jos kone täytyy huoltaa tai vannesahaa ei käytetä enää, irrota sähköjohto Syötön hallintakahva, eteenpäin 2. Syötön hallintakahva, peruurus 3. Pysäytys 4. Käynnistys: sahamoottorit 5. Syötön hallintakahva 11

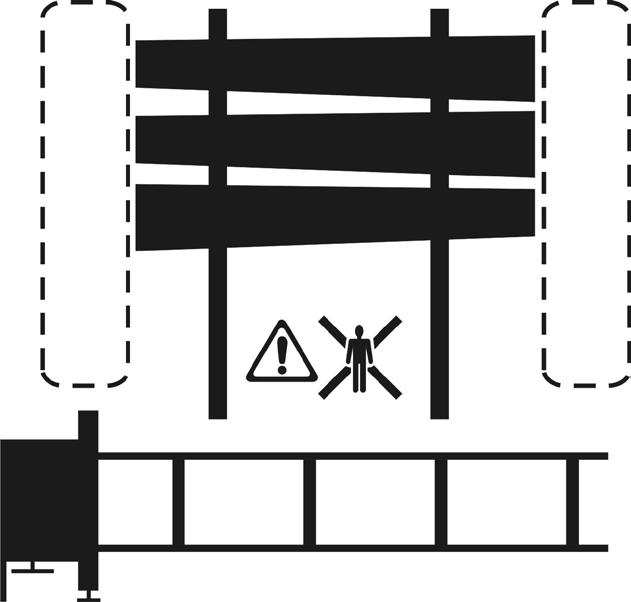

12 KÄYTTÖOHJEET TUKKIPINO Älä kokoa puupinoa yli metrin korkuiseksi. Tukit, jotka ovat multaisia, hiekkaisia tai mutaisia lyhentävät huomattavasti sahanterän käyttöikää ja kasvattavat terän rikkoutumisen riskiä. Vältä tukkien raahaamista pitkin maata ja yritåä pitää ne niin puhtaina kuin mahdollista. Saattaa olla hyvä lajitella eri puulaadut omiin pinoihinsa. TUKKIPÖYTÄ Mikäli sahalaitoksesi ei ole varustettu tukkinosturilla (lisälaite), vältä työskentelyä sahan ja tukkipinon välissä. Aseta puut sahalaitoksen vasemmalle puolelle eli hallintalaitteen vastakkaiselle puolelle. Rakenna tukkipöytä samalle korkeudelle vannesahan poikkitukien kanssa. Tukkipöydän tulisi loppua 10 cm ennen sahalaitoksen vasenta päätyä. Varmista, että tukkipöydässä on takareunassa kunnon kiilat, ettei tukit vieri pois tukkipöydältä. Vannesahaa lähinnä olevat tukit on varmistettava, etteivät ne pääse vierimään sahaa kohti sen käydessä.[kuva 2] TUKKIEN LASTAUS VAROITUS! Riski puristua vannesahan ja tukkien väliin niitä lastattessa. Seiso aina tukkien päädyssä niitä käsitellessä. Tukkia asettaessa: 1. Vedä sahavaunu niin taakse kuin mahdollista kiskoilla (aloitusasema) 2. Laske tukkituet alimpaan asemaan 3. Jos tukkipöydässä on irrotettava ramppi, kiinnitä se niin, ettei tukkipöydän ja sahalaitoksen välillä ole rakoa. 4. Irrota tukkipöydän etummaisten tukkien lukitus. 5. Pyöritä tukki eteenpäin. 6. Varmista tukkipinon etummaiset tukit. 7. Kieritä tukki varovasti tukkitukien päälle. Käytä tukinkäännintä. Keskitä tukki pituussuunnassa tukkipetien poikkitukien päälle. 8. Säädä tukkipidikkeet siten, että ne kiinnittävät tukin, mutteivat joudu sahanterien kanssa. Lukitse tukkituet paikalleen. 9. Kieritä tukkia tukkitukia kohden. 10. Säädä tukkipuristimet siten, että ne ovat tukkitukien keskelle tukin vastakkaisella puolella. huolehdi, ettei tukkipuristin joudu kosketuksiin vannesahan terien kanssa. Älä koskaan seiso tukkipinon ja vannesahalaitoksen välissä. Seiso aina tukkien päädyssä niitä käsitellessä. [Kuva 3] Tukit on kieritettävä tukkipöydälle. Älä pudota tukkeja sahalaitoksen päälle. 12

13 LumberPro HD36 VAIHTOEHTO 1 Tukkipinon takareunan varmistus Tukki Turvatuki tukkipinon etureunassa Tukkipöytä Kisko Kiskon oikea reuna on pidettävä vapaana VAIHTOEHTO 2 Irrotettava ramppi Kuva 2 Kuva 3 13

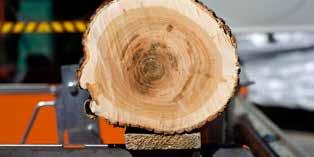

14 LEIKKUUN SÄÄTÖ Sahapään asemaa voi säätää portaattomasti sopivan sahaussyvyyden valitsemiseksi. LM Pro:ssa on valmiiksi asetettu syvyydet 3/4, 1 ja 2 asteikkoon, sahaura mukaanluettuna. Leikkaussyvyys asetetaan sahapään vivun avulla. Veivaa vipua alas kunnes merkki tulee asteikon merkin kohdalle. 2. Nosta tukkituet vetämällä ne ylös oikealle korkeudelle. Ne pysähtyvät automaattisesti asetettuun korkeuteen. Tuet lasketaan nostamalla lukituskahvaa. VAROITUS! Puristumisvaara. Varo sormia tukkitukia laskettaessa. Tukkituki Asteikko SAHAUS Vipu VAROITUS! Leikkaava laite: Seiso aina sahavaunun takana ja pidä molemmat kädet kahvassa kiinni koneen käydessä. Älä koskaan seiso sahavaunun tai sahanterien etupuolella. Älä koskaan vedä sahavaunua leikkuun läpi. Koskee LumberPro HD36 P:tä ja LumberPro HD36 E-twin:iä. VAROITUS! Puristumisvaara ja pyöriviä osia: Pienikin sahapään vapautusmekanismin painaminen voi aiheuttaa sahapään hallitsemattoman putoamisen ja saada vivun pyörimään kovalla nopeudella, mikä voi aiheuttaa loukkaantumisen. 3. Käytä tukinkäännintä apuvälineenä kierittäessäsi tukkeja tukkipedille. Keskitä tukki ja kierrä se tukkitukia kohti. Tarkista, ettei tukin pää mene viimeisen poikkituen yli tukkipedissä. Sahakelkka ja sahaterät ylettävät vain niin pitkälle. Jotta tukki saadaan kokopituudeltaan halkaistua, tukki ei saa ylettyä yli viimeisen pokkituen. 4. Kierrä tukki asentoon, jostaa saat parhaan saannon. 5. Jos tukki kapenee selvästi toisesta päästään, se täytyy kompensoida sahattaessa parhaan tuloksen saamiseksi. Sahaus täytyisi tehdä tukin ytimen suuntaisesti. Aseta välipala tukkipedin ja puun kapeamman pään väliin. Jos tukien eri päiden halkaisijat eroavat yli 5 cm, välipalan on oltava 2,5 cm. VAROITUS! Lue läpi ja seuraa kaikkia turvaohjeita, jotka on mainittu Turvaohjeiden osiossa Ennen jokaista sahausta 1. Ennen kuin sahalaitosta käytetään, tee kaikki mainitut tarkistukset, jotka löydät Turvaohjeiden osiosta Aina ennen käyttöä. Välipalan käyttö 14

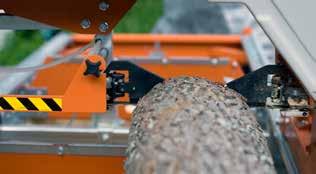

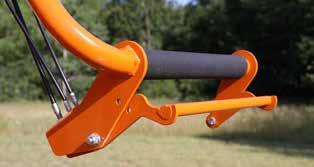

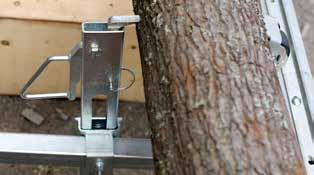

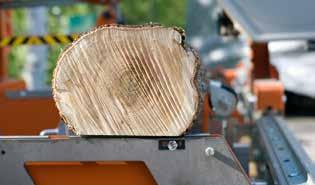

15 LumberPro HD36 6. Purista tukki tiukkaan kiinni. Aseta puristimet tukin vastakkaiselle puolelle tukkitukiin nähden. Säädä tukkipuristimien korkeutta, mutta älä aseta niitä liian korkealle, jottei sahaterät osu niihin. Käännä kahva alas ja tarkista, että mekanismi on lukittu. 12. LumberPro HD36 P Asetu sahavaunun työntökahvan taakse ja käynnistä moottori. Anna kaasua puristamalla kahvaa pohjaan asti. Polttomoottori lisää kierroksiaan työskentelynopeuteen, mekaaninen jarru vaputuu ja vannepyörät ja sahanterät alkavat pyöriä sekä terien jäähdytys aktivoituu. Tukkipuristin 7. Aseta sahapään korkeus ensisahausta varten kääntämällä korkeuden säätövivusta. Vivun kääntö myötäpäivään nostaa sahapäätä, vastapäivään kääntäminen laskee sitä. Työntökahva ja turvakahva LumberPro HD36 E-Twin Käynnistä moottorit tarttumalla sahavaunun kahvaan ja painamalla kahta turvapainiketta peukaloilla. 8. Tarkista, ettei sahanterät osu tukkitukiin tai puristimiin. 9. Aseta säädettävä teränohjain niin lähelle tukkia kuin mahdollista ottaen huomioon tukin leveys. Etäisyyden tulisi olla noin 25 mm. Työntökahvat ja turvapainikkeet Säädettävän teränohjaimen asettaminen 10. Säädä sahanterän jäähdyttimen venttiili siten, että se tiputtaa sahanterälle. LumberPro HD36 E-Twin E37 Pidä turvakahvaa alhaalla eteenpäinsyötölle. Käynnistä sahamoottorit painamalla vihreää nappia. Sahavaunun syöttöä säädetään kahvalla. Sahavaunun peruuttamiseksi sahauksen jälkeen paina turvakahvaa taaksepäin syötölle. Syötön turvakahva. 11. Ennen jokaista sahausta, tee kaikki Turvaohjeiden tarkistukset kuten osiossa Ennen jokaista sahausta 15

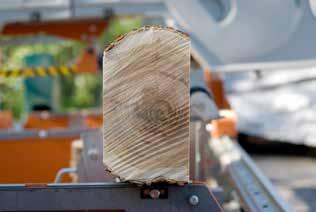

16 13. Molemmat kädet kahvalla liu uta vaunua varovasti kohden puuta, kunnes sahan terä alkaa leikkaamaan (LumberPro HD36 P/LumberPro HD36 E-Twin). Syötä vaunua varovasti eteenpäin, kunnes sahan terä alkaa leikkaamaan puuta (LumberPro HD36 E-twin E37). Kun koko terä on puun sisässä, voi nopeutta nostaa. Säädä syöttönopeutta jatkuvasti, jotta sahaus menee suoraan ja kevyesti. Hiljennä vauhtia oksien kohdalla ja käytä alhaista nopeutta, kun sahaat paksua tai kovaa puuta. Samoin hiljennä, mitä lähemmäksi tukin päätyä tulet. 14. Heti, kun olet sahannut tukin loppuun, vapauta turvakahva ja anna sahanterän pysähtyä. 15. Erota sahattu osa (takana) tukista (LumberPro HD36 P/LumberPro HD36 E-twin). 16. Siirrä sahavaunu alkupisteeseenkäsin (LumberPro HD36 P/LumberPro HD36 E-twin). siirrä sahavaunu alkupisteeseen painamalla Backnappia (LumberPro HD36 E-twin E37). 17. Aseta seuravaan sahauksen korkeus. Käytä vipua ja lue asteikkoa. 18. Käännä tukkia 180, jotta vasta sahattu pinta lepää tukkipedillä. Käännä tukkia 90 siten, että vastasahattu pinta lepää tukkitukea vasten ja kiinnitä se tiukkaan. 19. Ennen viimeistä tukin kääntämistä sahattaessa nelikanttitavaraa, kannattaa tarkistaa voitko suoraan sahata oikeaan mittaan. Tarkista, täsmääkö leveys suunnittelemiesi lautojen leveydeksi. Voit tarkistaa sen laskemalla sahaterän lepäämään puuta vasten. Silloin näet, kuinka paljon puuta on jäljellä terän alla. 20. Poista seuraavassa sahauksessa kuorilaudat ja huonot reunat. Käännä nelikanttiaihiota 90, ja kiristä hyvin. Nyt ei tarvitse tehdä muuta kuin sahata oikean mittaista sahalautaa. Käännä tukkia 180, jotta vastasahattu pinta lepää tukkipedin päällä. Laske tukkituet ja tukkipuristimet niin, etteivät ne osu sahan teriin ja puristavat tukin tiukkaan. Tee seuraava sahaus. Käännä tukkia 90 siten, että jokin sahattu pinta on vasten tukkitukia ja kiinnitä tukki. Nyt voit tehdä kolmannen sahauksen ja saat valmiita lautoja. 16

17 LumberPro HD36 YLLÄPITO VAROITUS! Ennen huoltoa tai ylläpitoa: LumberPro HD36 P käännä käynnistysavain OFF-asemaan ja poista avain lukosta, sulje polttoainehana ja irrota johto akun negatiivisesta navasta. Muut mallit Irrota sähköjohto. VAROITUS! Rullalle laitettu vannesahan terä voi purkautua voimalla aivan odottamatta. Käsittelle rullalle laitettuja teriä erittäin varoen.. VAROITUS! Älä tupakoi tai tee mitään työtä vannesahalaitokseen (hitsaus, hionta tms), josta voi aiheutua kipinöitä polttoainesäiliön tai palavan materiaalin läheisyydessä. VANNESAHANTERIEN KOKOON TAITTO Pidä vannesahanterää edessäsi kämmenet ylöspäin ja terien osoittessa ulospäin vartalostasi. Peukaloiden on oltava terävanteen ulkopuolella, kun taas muut sormet on sisäpuolella. Käsien on oltava noin metrin päässä toisistaan. Pidä terä maassa painamalla jalkasi sen päälle kuitenkaan rikkomatta sahan hampaita. Purista terää sisäänpäin samalla, kun käännät ranteesi sisään- ja alaspäin. Vie kädet yhteen samalla, kun viet niitä alaspäin, siten, että sahanterä muodostaa kolme kierrosta. Kiinnitä useammasta kohdasta, jotta se ei sinkoa auki. Jos polttoaineitta roiskuu koneelle tankkia täytettäessä, on roiskeet kuivattava välittömästi. Jos saat polttoainetta vaatteisiisi, vaihda ne heti. Koskee LumberPro HD36 P:tä. Älä koskaan käytä konetta, jos siinä on polttoaine- tai öljyvuoto. Sammuta moottori ennen täyttöä. Koskee LumberPro HD36 P. VANNESAHAN TERIEN KÄSITTELY VAROITUS! Leikkaava väline: Vannesahan terien väärä käsittely voi aiheuttaa hengenvaarallisia vammoja. Sahan terät ovat erittäin teräviä. VAROITUS! Vaarana saada viiltohaavoja. Kun käsittelet teriä: Käytä aina suojaavia nahkahansikkaita Käytä aina tiiviiitä turvalaseja tai näkösuojaa Käytä aina hyväksyttyjä suojakenkiä, joissa on sahasuoja, teräsvahvisteinen kärki ja karkeakuvioinen pohja Käytä aina pitkiä suojahousuja Pidä ihmiset ja eläimet turvaetäisyydellä, vähintään 5 m päässä 17

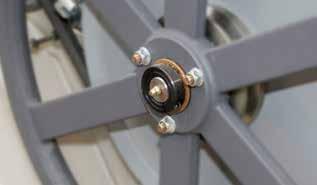

18 VANNESAHAN TERÄN VAIHTO On tärkeää vaihtaa terät säännöllisesti (vähintään joka toinen työtunti), jotta saha toimii parhaiten. Tylsien terien käyttö johtaa kieroon tai epätäydelliseen sahausjälkeen, sahanterien lyhyempään käyttöikään ja katkeamisriskiin. 4. Vannepyörien laakerit Ennen kutakin työskentelyvuoroa on molempien vannepyörien laakerit voideltava yleisrasvalla. Jos vannesahaa käytetään talvella on käytettävä pakkasen kestävää voitelurasvaa. Sahanterän poisto: 1. Vapauta vanteen kiristys kääntämällä T-kahvaa vastapäivään. Paina T-kahva sisään vähentämään edelleen kiristystä. 2. Poista teränsuojus. 3. Irrota terävanne pyöriltä. Uuden terän sovittaminen paikalleen: 1. Aseta sahaterä ensin terän ohjaimeen ja vannepyörien päälle. Varmista, että hampaat osoittavat sinua kohti. 2. Varmista, että terä on oikein asennettu teränohjaimiin siten, että se kulkee kahden vaakatasossa olevan keraamisen tuen läpi. 3. Ennen kiristystä on tärkeää valita nollapiste. Terä asennettuna vannepyörille, pyöritä T-kahvaa, kunnes kaikki löysyys on poissa, tämä on nollapiste. 4. Tästä nollapisteestä lähtien kiristä terää osittain, noin 3 kierroksen puolikasta (1,5 kierrosta). 5. Pyöritä terää käsin leikkaussuuntaan ja varmista, että se kulkee suoraan ohjainten välissä. Etäisyys taemmasta keraamisesta tuesta on oltava mm. 6. Kun terä kulkee suoraan, kiristä loppuun, viisi kierroksen puolikasta (2,5 kierrosta) nollapisteestä. 7. Asenna teräsuojat takaisin paikalleen. 8. Tarkista, että vannepyörien turvakatkaisin on kytketty. YLLÄPITO-OHJEET 1. Vannesahalaitoksen puhdistaminen Puhdista sahalaitos aina käytön jälkeen. Harjaa pois puupalat ja sahanpuru teränsuojuksista ja kiskoilta. 2. Vesisäiliö Suojele vesisäiliötä UV-säteilyltä jokaisen työkerran jälkeen. Tyhjennä säiliö ja letkut, jos ne ovat täynnä vettä, mikäli lämpötila laskeen alle nollaan. Pakkasella voi käyttää tuulilasinpesunestettä voiteluaineena. 3. Sahanterien jäähdytys Käytä ainoastaan vettä säiliössä. Älä koskaan käytä dieseliä tai paloöljyä jäähdykseen. Vannepyörän voitelunuppi 5. Sahanterän vaakasäätö Ennen jokaista työrupeamaa tarkista, että sahanterä kulkee samansuuntaisesti sahapöydän poikkitukien kanssa. 6. Akku- ja sähköjohdot Ennen jokaista työvuoroa akkukaapelit ja sähköjohdot on tarkistettava vikojen varalta. Vaurioituneet johdot on vaihdettava välittömästi. 7. Polttomoottori (ainoastaan LumberPro HD36 P) Tarkista öljytaso ennen jokaista työvuoroa. Seuraa moottorin käyttöohjekirjassa annettuja huoltovälejä. 8. Sahan nostovaijerit Tarkista sahapään nostovaijerit vaurioitten varalta. Vaihda tarvittaessa. 9. Vannepyörän jarru Tarkista jarrun toiminta ennen jokaista työrupeamaa. Sahanterän tulee pysähtyä kokonaan 10 sekunnissa siitä, kun kone on pysäytetty. 10. Sahaterän nostovinssi Voitele vinssikaapelin rumpu joka kolmas työpäivä korroosion estämiseksi. 11. Kiskojen tasaisuus Tarkista säännöllisesti, että kiskot ovat suorat, erityisesti talvella, jolloin voi tulla pakkasvaurioita. 18

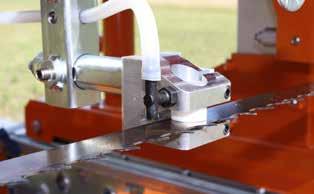

19 LumberPro HD Vetohihnat Tarkista säännöllisesti vannepyörien vetohihnojen kunto,mekaanisen jarrun hihnat ja molempien hihnapyörien kengät. Vaihda kuluneet ja vaurioituneet osat. 13. Vetohihna Tarkista säännöllisesti vannepyörien vetohihnan kireys. Se saa antaa periksi korkeintaan 12.5 mm. 14. Teräohjaimet Tarkista säännöllisesti teräohjainten linjaus ja kuluminen. Tarkista myös, että terät kulkevat vapaasti pyörittämällä toista vannepyörää käsin. Vaihda kuluneet tai vaurioituneet teräohjaimet..16. Kiskokaapimet Tarkista säännöllisesti molemmat kiskonkaapimet, että ne ovat kunnolla märät. Jos ei, niin kastele ne seoksella, jossa on 50% sahaketjuöljyä ja 50% polttoöljyä tai dieseliä. Se pitää sahavaunun kiskopyörät voideltuina ja kiskon puhtaana sahapurusta. 17. Vannepyörän suojus Kerran tunnissa tai aina sahanterän vaihdon yhteydessä pitää vannepyörän suojuksen sisäpuoli ja sahanterä puhdistaa sinne kertyneestä sahanpurusta. 18. Vannesahan terät Vaihda uuteen, terävään terään kahden tunnin välein. Teränohjain. 15. Teräkiristyksen T-kahva T-kahvan kierteet ja kierrereikä täytyy voidella yleisvoitelurasvalla kerran kuussa. Jos vannesahaa käytetään päivittäin, täytyy voitelu tehdä useammin 19

20 VIANETSINTÄ ONGELMA/VIKA MAHDOLLINEN SYY TOIMINTA Sahanterä tylsyy nopeasti Aaltoileva sahajälki Sahanterä painuu alaspäin sahatessa Sahanterä rikkoutuu Tukit ovat likaisia Sahanterä on loppuun kulunut Tylsä sahanterä Liian korkea syöttönopeus Liian hidas syöttönopeus Säädettävä teränohjain ei ole kohdallaan vaan liian kaukana sahattavasta aihiosta Tukki on osittain jäässä Teränohjaimia ei ole säädetty Terän jännitys ei ole riittävä liian korkea syöttönopeus Vaurioitunut sahanterä Sahanterä ei pysy vannepyörien urassa Sahan terä on loppuun kulunut Tylsä tai väärin asennettu terä Terää on kiristetty liikaa Teränohjaimet eivät linjassa vannepyörien kanssa Vannepyörien kuluneet kengät aiheuttavat sen, että sahanterä on suoraan kosketuksissa metalliin Keraamiset teränohjaimet tarttuvat terään liian tiukasti Vältä tukkien raahaamista maassa Irrota kuori siitä kohtaa, josta sahanterä alkaa sahaamaan Sahaa nelikanttiin ennen kuin käytät vannesahaa Vaihda sahanterä Teroita terä uudestaan Vähennä syöttönopeutta Lisää syöttönopeutta Aseta teränohjainsiten, että se on 5 cm sisällä aihion leveimmästä kohdasta Odota, että puu sulaa tai jäätyy kokonaan Vaihda vaurioituneet ja kuluneet keraamiset ohjaimet. Säädä ohjainten väli 1.4 mm 1.6 mm Kiristä sahanterän jännitystä Vähennä syöttönopeutta Vaihda terä Asenna terä oikein ja säädä uria Vaihda terä Teroita terä uudestaan Vähennä sahanterän jännitystä Säädä teränohjaimet Vaihda vannepöyrien kengät Säädä ohjainten väli 1.4 mm 1.6 mm Sahatavaran epätasainen paksuus Tukkipöytä joustaa ilman riittävää tukea Tue kiskot ja tukkipeti ohjeiden mukaan Sahanterä ei kulje urassa ja hyppää pois vannepyörästä Vannepyörän väärä säätö Kulunut vannepyörän sisus Säädä vannepyöriä annettujen ohjeiden mukaisesti Vaihda sisukset Sahanterä ei leikkaa Sahanterä on asennettu väärinpäin Irrota terä, käännä sisäpuoli ulos ja asenna uudestaan. Sahanterä on jännityksessä vaikka se on vapautettu T-kahvalla Sahanterän jännitysmekanismi on juuttunut kiinni Paina T-kahvaa sisäänpäin Sahapää liikkuu voimkkaasti ylös ja alas Pystyohjaimet ovat liian kireällä Sahapääm nostovinssin rumpu kaipaa voitelua Löysää niitä kevyesti Voitele öljyllä Sahapää kolisee laskettaessa Kiskon osa ei ole suorassa ja osuu sahavaunuun Suorista kisko annettujen ohjeiden mukaisesti Sahanterä ei pysähdy 10 sekunnissa siitä, kun Jarru on väärin säädetty Säädä annettujen ohjeiden mukaisesti kahvasta päästää irti Vannepyörä ei saa pyöritettyä Teräohjaimet on väärin säädetty ja osuvat Säädä ohjainten väli 1.4 mm 1.6 mm sahanterään Sahanterät ylikuumenevat Teräohjaimet on väärin säädetty ja osuvat sahanterään Säädä ohjainten väli 1.4 mm 1.6 mm Moottori ei käynnisty Akku tyhjentynyt (LM Pro P) Hätäpysäytysnappi on päällä Sähköjohtoa ei ole kyketty Pääkatkaisija ei ole päällä Valitsin on väärässä asennossa (LM Pro E-Twin, LM Pro E-Twin E37) Tarkista hapon määrä ja lataa akku Vapauta hätäpysäytysnappi Kytke sähköjohto Käännä pääkatkaisijasta Valitse oikea asento : MAN tai AUT 20

21 LumberPro HD36 TEKNISET TIEDOT LUMBERPRO HD36 P LUMBERPRO HD36 E-TWIN LUMBERPRO HD36 E-TWIN E37 KISKO-OSAT Kisko pituus,vakio 5,6 m 5,6 m 5,6 m Kisko pituus, jatke 0,6 m alt. 1,2 m 0,6 m alt. 1,2 m 0,6 m alt. 1,2 m Raideleveys 106,5 cm 106,5 cm 106,5 cm Kokonaisleveys 112,5 cm 112,5 cm 124 cm Korkeus 55 cm 55 cm 89,5 cm Paino: 5.6 m kiskot 310 kg 310 kg 310 kg SAHAVAUNU Pituus 105 cm 105 cm 105 cm Leveys 197,5 cm 197,5 cm 197,5 cm Korkeus 150 cm 150 cm 150 cm Paino 265 kg (8kW) (8 kw) Tilavuus, vesisäiliö 12 liter 12 liter 12 liter Syöttönopeus Manuell Manuell Elektrisk 0-0,7 m/s Kapasiteetti Max. tukin halkaisija 90 cm 90 cm 90 cm Max. leveys tukkipedillä 60 cm 60 cm 60 cm Max. pituus tukkipedillä(vakio) 5,1 m 5,1 m 5,1 m Max. lasti tukkipedillä 1034 kg 1034 kg 1034 kg VANNESAHAN TERÄT Tyyppi ja koko 4246x32/4246x38 jako 22 mm 4246x32/4246x38 jako 22 mm 4246x32/4246x38 jako 22 mm Vannepyörän halkaisiaja 51,25 cm 51,25 cm 51,25 cm Vannepyörä, kierrosnopeus 1015 v/min 1015 v/min 1015 v/min Sahan terä, nopeus 27 m/s 30 m/s 30 m/s SAHAMOOTTORI(T) Tyyppi ja malli 23 hk 4 kw + 4 kw 4 kw + 4 kw Jännite 12 V 400 V 400 V Tilavuus, polttoainesäiliöl 9,5 liter ÄÄNENVOIMAKKUUS/TÄRINÄ Äänenpainetaso käyttäjän korvan 96,2 db(a) 85,5 db(a) 82,6 db(a) kohdalla 1) Äänenvoimakkuustaso 109,4 db(a) 109 db(a) 109 db(a) (laskennallinen) 2) Tärinätaso kahvassa 3) <2,5 m/s 2 <2,5 m/s 2 <2,5 m/s 2 1) Tyypillinen äänenpainetason hajonta vastaa 2 db(a):n keskihajontaa. 2) Tyypillinen äänenvoimakkuustason hajonta vastaa 3 db(a):n keskihajontaa. 3) Tyypillinen hajonta tärinätasolle kahvassa on 1 m/s 2. 21

22 EY vakuus Direktiivin mukaisesti 2006/42/EY, Liite 2A Logosol AB, Industrigatan 13, S Härnösand, Ruotsi Puhelin: , täten vakuuttaa, että liikutettava vannesahalaitos Logosol LumberPro HD36 P, tuotenumerolla: , LumberPro HD36 E-Twin tuotenumerolla: , , , , ja LumberPro HD36 E-twin E37-lisälaitteineen tuotenumerolla: , , valmistusnumero LM on valmistettu seuraavien direktiivien mukaisesti: Konedirektiivi 2006/42/EY, EMC Direktiivi 2004/108/ EY ja Pienjännitedirektiivi 2006/95/EY, ja on valmistettu seuraavien harmonisoitujen standardien mukaisesti: EN ISO , -2/A1:2009, EN 1807+A1:2009, EN :2006, EN , -3. Mattias Byström, tuotekehitysjohtaja, vastuussa teknisistä tiedoista. Härnösand Malte Frisk, CEO 22
