Uiva lattia 18. Thermotech lattialämmitysjärjestelmä TIEDOT. Edut

Koko: px
Aloita esitys sivulta:

Download "Uiva lattia 18. Thermotech lattialämmitysjärjestelmä TIEDOT. Edut"

Transkriptio

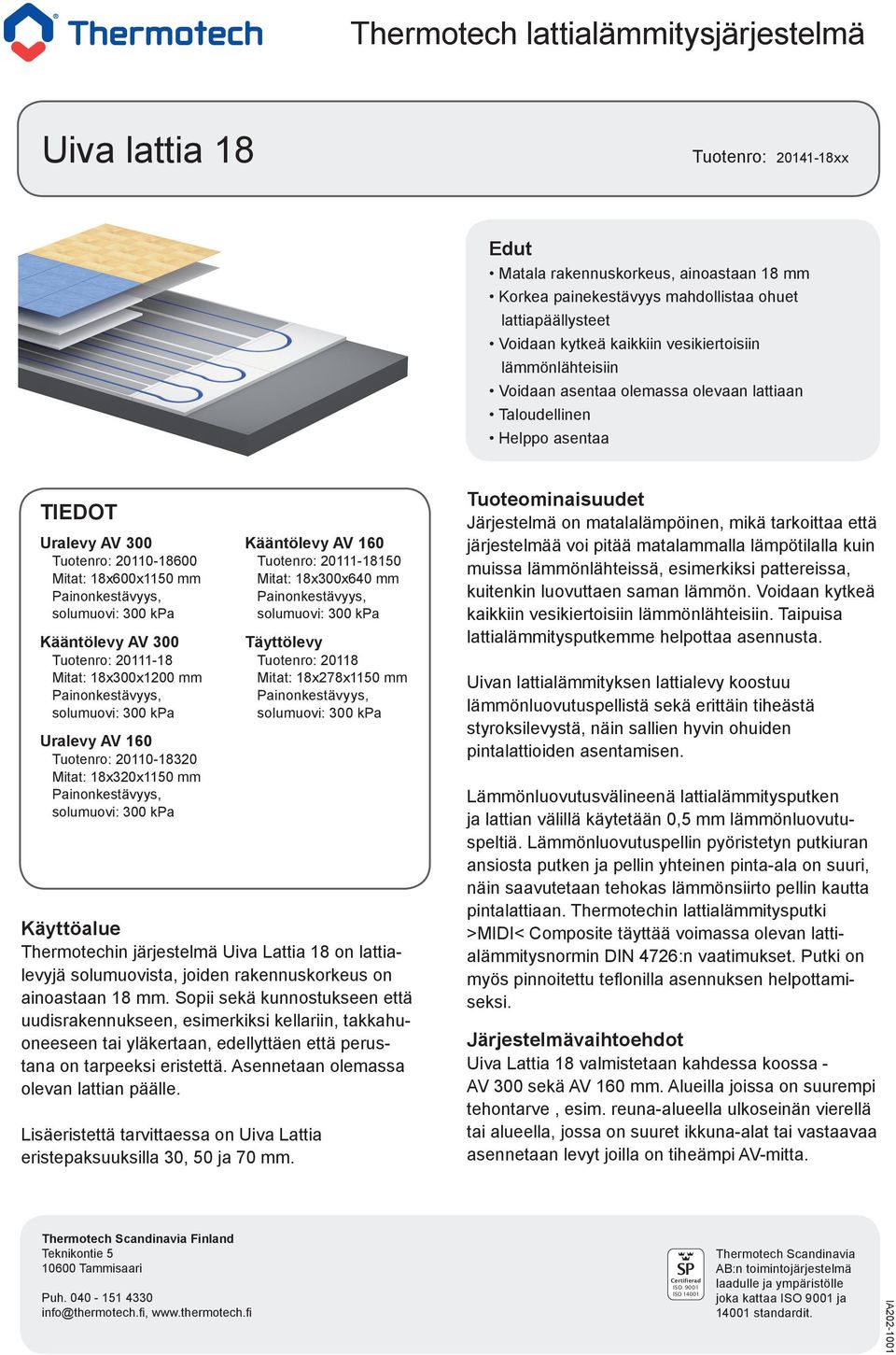

1 Uiva lattia 18 Tuotenro: xx Edut Matala rakennuskorkeus, ainoastaan 18 mm Korkea painekestävyys mahdollistaa ohuet lattiapäällysteet Voidaan kytkeä kaikkiin vesikiertoisiin lämmönlähteisiin Voidaan asentaa olemassa olevaan lattiaan Taloudellinen Helppo asentaa TIEDOT Uralevy AV 300 Tuotenro: Mitat: 18x600x1150 mm Kääntölevy AV 300 Tuotenro: Mitat: 18x300x1200 mm Uralevy AV 160 Tuotenro: Mitat: 18x320x1150 mm Käyttöalue Thermotechin järjestelmä Uiva Lattia 18 on lattialevyjä solumuovista, joiden rakennuskorkeus on ainoastaan 18 mm. Sopii sekä kunnostukseen että uudisrakennukseen, esimerkiksi kellariin, takkahuoneeseen tai yläkertaan, edellyttäen että perustana on tarpeeksi eristettä. Asennetaan olemassa olevan lattian päälle. Lisäeristettä tarvittaessa on Uiva Lattia eristepaksuuksilla 30, 50 ja 70 mm. Kääntölevy AV 160 Tuotenro: Mitat: 18x300x640 mm Täyttölevy Tuotenro: Mitat: 18x278x1150 mm Tuoteominaisuudet Järjestelmä on matalalämpöinen, mikä tarkoittaa että järjestelmää voi pitää matalammalla lämpötilalla kuin muissa lämmönlähteissä, esimerkiksi pattereissa, kuitenkin luovuttaen saman lämmön. Voidaan kytkeä kaikkiin vesikiertoisiin lämmönlähteisiin. Taipuisa lattialämmitysputkemme helpottaa asennusta. Uivan lattialämmityksen lattialevy koostuu lämmönluovutuspellistä sekä erittäin tiheästä styroksilevystä, näin sallien hyvin ohuiden pintalattioiden asentamisen. Lämmönluovutusvälineenä lattialämmitysputken ja lattian välillä käytetään 0,5 mm lämmönluovutuspeltiä. Lämmönluovutuspellin pyöristetyn putkiuran ansiosta putken ja pellin yhteinen pinta-ala on suuri, näin saavutetaan tehokas lämmönsiirto pellin kautta pintalattiaan. Thermotechin lattialämmitysputki >MIDI< Composite täyttää voimassa olevan lattialämmitysnormin DIN 4726:n vaatimukset. Putki on myös pinnoitettu teflonilla asennuksen helpottamiseksi. Järjestelmävaihtoehdot Uiva Lattia 18 valmistetaan kahdessa koossa - AV 300 sekä AV 160 mm. Alueilla joissa on suurempi tehontarve, esim. reuna-alueella ulkoseinän vierellä tai alueella, jossa on suuret ikkuna-alat tai vastaavaa asennetaan levyt joilla on tiheämpi AV-mitta. Thermotech Scandinavia Finland Teknikontie Tammisaari Puh Certifierad ISO 9001 ISO Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit. IA

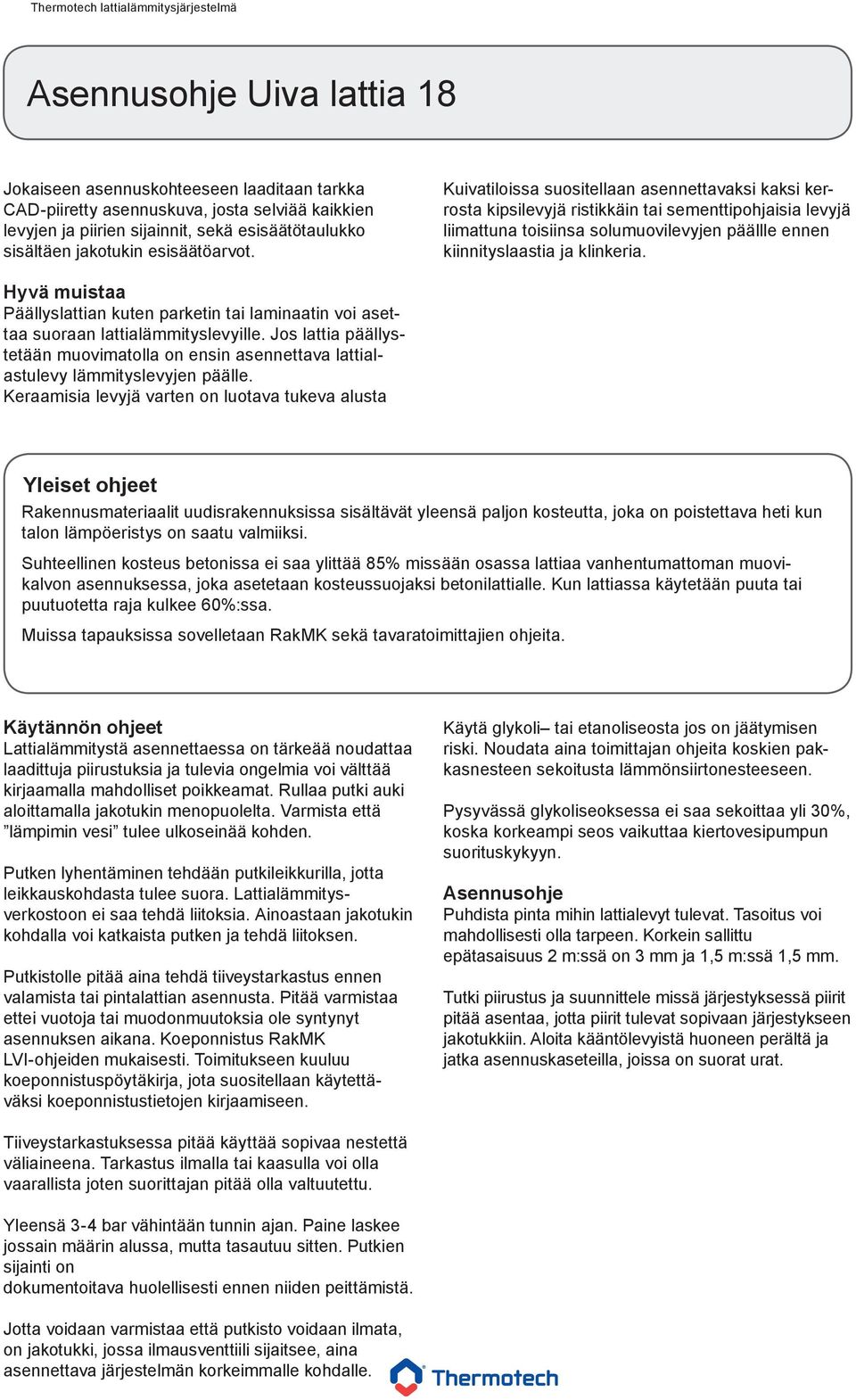

2 Jokaiseen asennuskohteeseen laaditaan tarkka CAD-piiretty asennuskuva, josta selviää kaikkien levyjen ja piirien sijainnit, sekä esisäätötaulukko sisältäen jakotukin esisäätöarvot. Kuivatiloissa suositellaan asennettavaksi kaksi kerrosta kipsilevyjä ristikkäin tai sementtipohjaisia levyjä liimattuna toisiinsa solumuovilevyjen päällle ennen kiinnityslaastia ja klinkeria. Hyvä muistaa Päällyslattian kuten parketin tai laminaatin voi asettaa suoraan lattialämmityslevyille. Jos lattia päällystetään muovimatolla on ensin asennettava lattialastulevy lämmityslevyjen päälle. Keraamisia levyjä varten on luotava tukeva alusta Yleiset ohjeet Rakennusmateriaalit uudisrakennuksissa sisältävät yleensä paljon kosteutta, joka on poistettava heti kun talon lämpöeristys on saatu valmiiksi. Suhteellinen kosteus betonissa ei saa ylittää 85% missään osassa lattiaa vanhentumattoman muovikalvon asennuksessa, joka asetetaan kosteussuojaksi betonilattialle. Kun lattiassa käytetään puuta tai puutuotetta raja kulkee 60%:ssa. Muissa tapauksissa sovelletaan RakMK sekä tavaratoimittajien ohjeita. Käytännön ohjeet Lattialämmitystä asennettaessa on tärkeää noudattaa laadittuja piirustuksia ja tulevia ongelmia voi välttää kirjaamalla mahdolliset poikkeamat. Rullaa putki auki aloittamalla jakotukin menopuolelta. Varmista että lämpimin vesi tulee ulkoseinää kohden. Putken lyhentäminen tehdään putkileikkurilla, jotta leikkauskohdasta tulee suora. Lattialämmitysverkostoon ei saa tehdä liitoksia. Ainoastaan jakotukin kohdalla voi katkaista putken ja tehdä liitoksen. Putkistolle pitää aina tehdä tiiveystarkastus ennen valamista tai pintalattian asennusta. Pitää varmistaa ettei vuotoja tai muodonmuutoksia ole syntynyt asennuksen aikana. Koeponnistus RakMK LVI-ohjeiden mukaisesti. Toimitukseen kuuluu koeponnistuspöytäkirja, jota suositellaan käytettäväksi koeponnistustietojen kirjaamiseen. Käytä glykoli tai etanoliseosta jos on jäätymisen riski. Noudata aina toimittajan ohjeita koskien pakkasnesteen sekoitusta lämmönsiirtonesteeseen. Pysyvässä glykoliseoksessa ei saa sekoittaa yli 30%, koska korkeampi seos vaikuttaa kiertovesipumpun suorituskykyyn. Asennusohje Puhdista pinta mihin lattialevyt tulevat. Tasoitus voi mahdollisesti olla tarpeen. Korkein sallittu epätasaisuus 2 m:ssä on 3 mm ja 1,5 m:ssä 1,5 mm. Tutki piirustus ja suunnittele missä järjestyksessä piirit pitää asentaa, jotta piirit tulevat sopivaan järjestykseen jakotukkiin. Aloita kääntölevyistä huoneen perältä ja jatka asennuskaseteilla, joissa on suorat urat. Tiiveystarkastuksessa pitää käyttää sopivaa nestettä väliaineena. Tarkastus ilmalla tai kaasulla voi olla vaarallista joten suorittajan pitää olla valtuutettu. Yleensä 3-4 bar vähintään tunnin ajan. Paine laskee jossain määrin alussa, mutta tasautuu sitten. Putkien sijainti on dokumentoitava huolellisesti ennen niiden peittämistä. Jotta voidaan varmistaa että putkisto voidaan ilmata, on jakotukki, jossa ilmausventtiili sijaitsee, aina asennettava järjestelmän korkeimmalle kohdalle.

3 Lattialämmitys on nyt valmis käytettäväksi ja toivottu lattiapäällyste voidaan asentaa kyseisen valmistajan ohjeiden mukaan * Ylläolevat kuvat luvun Asennusohje alla, kuvastavat ainoastaan asennusperiaatteita. Mainituilla tuotteilla voi olla eri AV-mitat. Välikerroksesta tulee tukevampi ja asennuksesta helpompi, kun levyt asetetaan limittäin. Levyt on helppo asentaa seuraamalla uria. Asennetaan uivaksi, ilman kiinnitystä lattioihin tai seiniin. Muista jättää liikkumavaraa (n. 1 cm) seinää vasten, koska asennuskasetit laajentuvat kun lattialämmitysputket painetaan paikoilleen. Klinkkeri Uivalle lattialle kuivatiloissa Kuivatiloissa klinkkeri voidaan kiinnittää tai liimata lattialämmityslevyjen alumiinipellille.klinkerilaattojen on oltava vähintään 100 x 100 mm. HUOM! Noudata asennusohjetta tarkasti. Käytä suositeltavien tavarantoimittajien tuotteita (katso taulukko seuraavalla sivulla). 1. Alustan on oltava vakaa toimialan suositusten mukaan (RakMK). Pinnan on oltava puhdas ja kuiva ilman irtonaisia osia ja materiaalijäämiä. 2. Putsaa lattialämmityslevyt sinolilla tai muulla puhdistusaineella jotta kiinnityslaasti kiinnittyy levyyn kunnolla. 3. Levitä primer (valitse suositeltavien tavarantoimittajien tuotteista) huolellisesti solumuovi- ja alumiinilevyihin. Kiinnityslaastilla ja alumiinipellillä ei saa olla suoraa yhteyttä toisiinsa. Anna kuivua vähintään 2 tuntia tai tavarantoimittajan ohjeiden mukaisesti. Laita uritetut levyt riveihin. Mahdollinen katkaisu yhdestä rivistä voidaan käyttää seuraavaan riviin. Asennuskasetit siirretään suhteessa toisiinsa, jotta saumoista saadaan epäsäännöllinen kaava. 4. Liimaa lattialämmityslevy alustaan suositeltavalla liimalla tai kiinnityslaastilla. Käytä 6 mm kiinnityslaastiharjaa kiinnityslaastin levittämiseksi. Paina levy märkään kiinnityslaastiin niin että kiinnityslaasti pysyy levyn alla, pursuamatta sivuilta. Asenna putket piirustuksesi mukaan. Putki on asennettava levyihin heti laastin levittämisen jälkeen, ennen laastin kuivumista. 5. Anna kuivua seuraavaan päivään asti, tai ilmoitetun ajan. 6. Koko pinta on petettävä kiinnityslaastilla kun klinkkeri liimataan peltiin. Noudata tarkasti valmistajan ohjeita. Katkaisu tapahtuu helpoimmin tehdasvalmiilla taittouralla tai elektronisella pistosahalla. Jos tarvitset asennuskasettia, jossa on ainoastaan yksi ura, jaa 600 mm levyinen asennuskasetti veitsellä tai sahalla pituussuunnassa. Aseta klinkkerilaatat ja anna kiinnityslaastin koveta annetun ajan mukaisesti. Liitä klinkkerilaatat saumalaastilla kun kiinnityslaasti on kovettunut. Anna saumalaastin kuivua valmistajan ohjeiden mukaisesti jotta saumoihin ei synny halkeamia kun lattialämmitys käynnistetään. Levyt ovat helposti katkaistavissa pellin taittourien ansiosta. Styroksi leikataan puukolla katkaisu-uran kohdalla ja peltiä taivutetaan kunnes se katkeaa. Tarkista pellin katkaisussa ettei putkihaudassa, mihin putki asennetaan, ole teräviä reunoja. Jäysteet pitää viilata pois pyöreän viilan avulla. Pellit asetetaan syöttöuriin. On mahdollista että peltejä tulee nostaa lattialämmitysputkea asennettaessa.

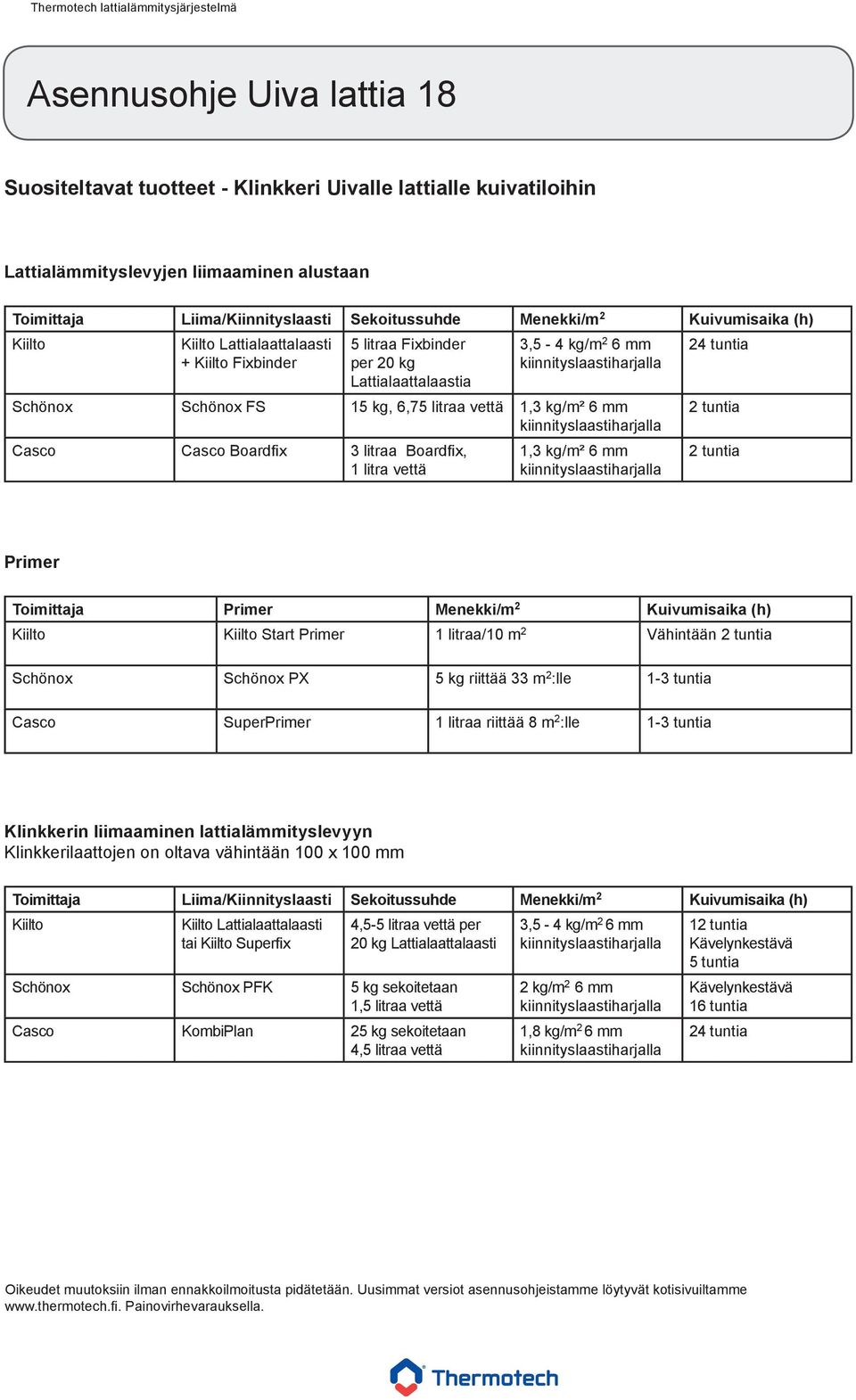

4 Suositeltavat tuotteet - Klinkkeri Uivalle lattialle kuivatiloihin Lattialämmityslevyjen liimaaminen alustaan Toimittaja Liima/Kiinnityslaasti Sekoitussuhde Menekki/m 2 Kuivumisaika (h) Kiilto Kiilto Lattialaattalaasti + Kiilto Fixbinder 5 litraa Fixbinder per 20 kg Lattialaattalaastia 3,5-4 kg/m 2 6 mm Schönox Schönox FS 15 kg, 6,75 litraa vettä 1,3 kg/m² 6 mm Casco Casco Boardfix 3 litraa Boardfix, 1 litra vettä 1,3 kg/m² 6 mm 24 tuntia 2 tuntia 2 tuntia Primer Toimittaja Primer Menekki/m 2 Kuivumisaika (h) Kiilto Kiilto Start Primer 1 litraa/10 m 2 Vähintään 2 tuntia Schönox Schönox PX 5 kg riittää 33 m 2 :lle 1-3 tuntia Casco SuperPrimer 1 litraa riittää 8 m 2 :lle 1-3 tuntia Klinkkerin liimaaminen lattialämmityslevyyn Klinkkerilaattojen on oltava vähintään 100 x 100 mm Toimittaja Liima/Kiinnityslaasti Sekoitussuhde Menekki/m 2 Kuivumisaika (h) Kiilto Kiilto Lattialaattalaasti tai Kiilto Superfix 4,5-5 litraa vettä per 20 kg Lattialaattalaasti Schönox Schönox PFK 5 kg sekoitetaan 1,5 litraa vettä Casco KombiPlan 25 kg sekoitetaan 4,5 litraa vettä 3,5-4 kg/m 2 6 mm 2 kg/m 2 6 mm 1,8 kg/m 2 6 mm 12 tuntia Kävelynkestävä 5 tuntia Kävelynkestävä 16 tuntia 24 tuntia Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Uusimmat versiot asennusohjeistamme löytyvät kotisivuiltamme Painovirhevarauksella.

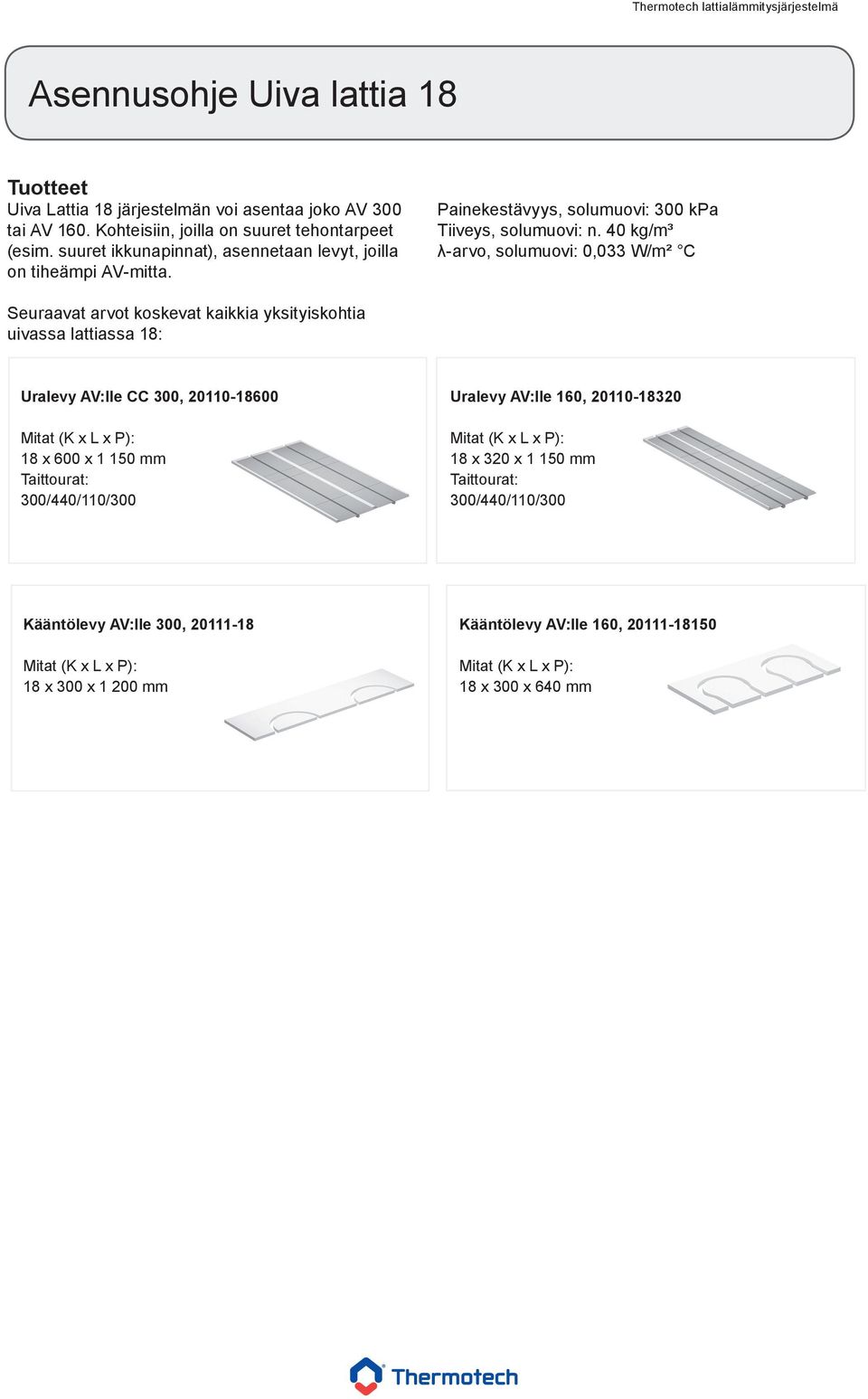

5 Tuotteet Uiva Lattia 18 järjestelmän voi asentaa joko AV 300 tai AV 160. Kohteisiin, joilla on suuret tehontarpeet (esim. suuret ikkunapinnat), asennetaan levyt, joilla on tiheämpi AV-mitta. Painekestävyys, Tiiveys, solumuovi: n. 40 kg/m³ λ-arvo, solumuovi: 0,033 W/m² C Seuraavat arvot koskevat kaikkia yksityiskohtia uivassa lattiassa 18: Uralevy AV:lle CC 300, x 600 x mm Taittourat: 300/440/110/300 Uralevy AV:lle 160, x 320 x mm Taittourat: 300/440/110/300 Kääntölevy AV:lle 300, x 300 x mm Kääntölevy AV:lle 160, x 300 x 640 mm

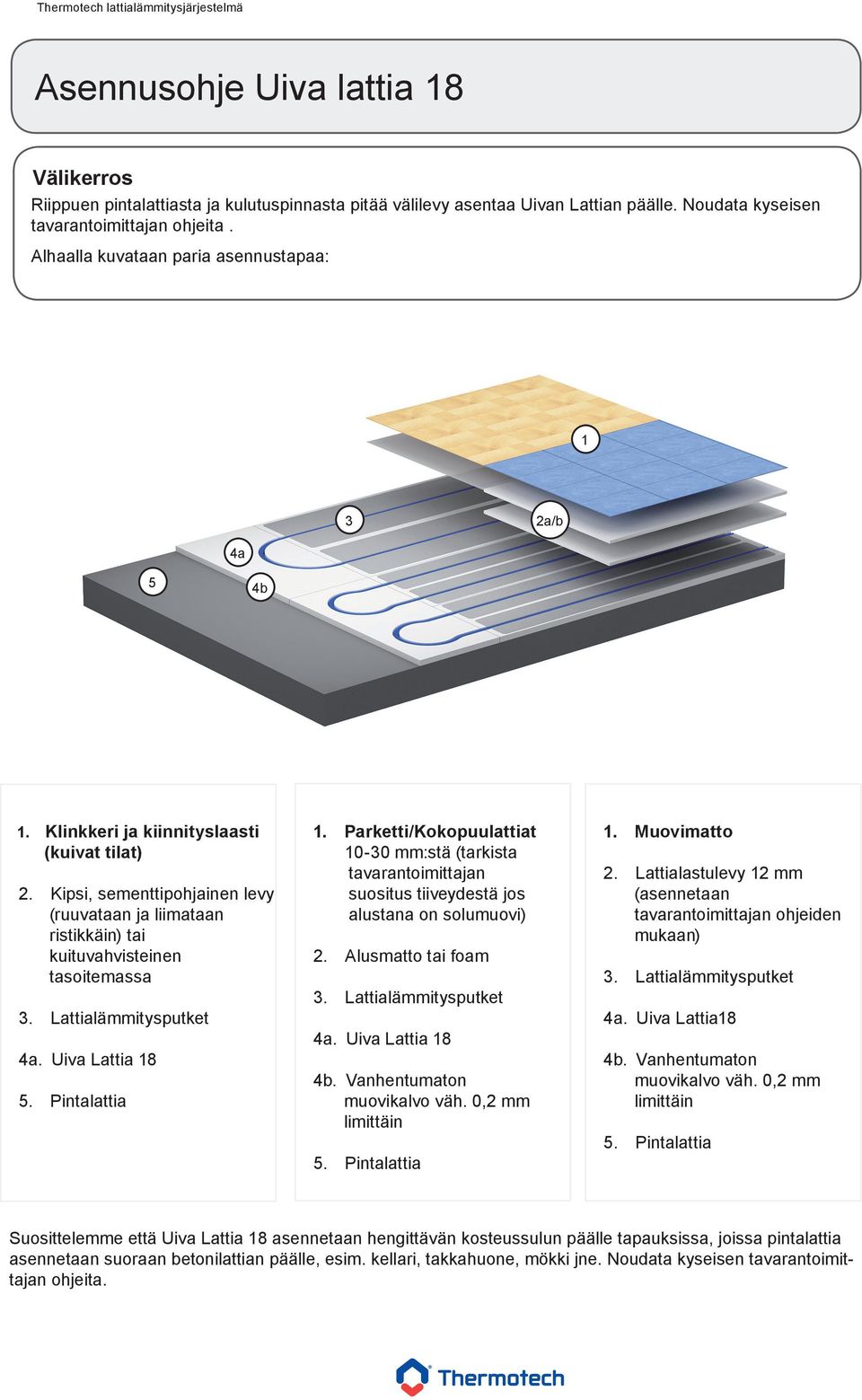

6 Välikerros Riippuen pintalattiasta ja kulutuspinnasta pitää välilevy asentaa Uivan Lattian päälle. Noudata kyseisen tavarantoimittajan ohjeita. Alhaalla kuvataan paria asennustapaa: 1 3 2a/b 4a 5 4b 1. Klinkkeri ja kiinnityslaasti (kuivat tilat) 2. Kipsi, sementtipohjainen levy (ruuvataan ja liimataan ristikkäin) tai kuituvahvisteinen tasoitemassa 3. Lattialämmitysputket 4a. Uiva Lattia Pintalattia 1. Parketti/Kokopuulattiat mm:stä (tarkista tavarantoimittajan suositus tiiveydestä jos alustana on solumuovi) 2. Alusmatto tai foam 3. Lattialämmitysputket 4a. Uiva Lattia 18 4b. Vanhentumaton muovikalvo väh. 0,2 mm limittäin 5. Pintalattia 1. Muovimatto 2. Lattialastulevy 12 mm (asennetaan t avarantoimit t ajan ohjeiden mukaan) 3. Lattialämmitysputket 4a. Uiva Lattia18 4b. Vanhentumaton muovikalvo väh. 0,2 mm limittäin 5. Pintalattia Suosittelemme että Uiva Lattia 18 asennetaan hengittävän kosteussulun päälle tapauksissa, joissa pintalattia asennetaan suoraan betonilattian päälle, esim. kellari, takkahuone, mökki jne. Noudata kyseisen tavarantoimittajan ohjeita.
