1 Käyttöohje q Keraaminen kaasutaso / 0205 Oikeus muutoksiin pidätetään From the Electrolux Group. The world s No.1 choice. Electrolux-konserni on maailman suurin keittiö-, siivous- ja puutarhakoneiden valmistaja. Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta / 0205 QHC 9530-A

2 HUSQVARNA haluaa onnitella Sinua Hyvä asiakas, Onnittelut uuden keittotasosi johdosta. On tärkeää, että opit tuntemaan keittotason toiminnot ja hienoudet. Lue sen vuoksi nämä käyttöohjeet, sillä ne auttavat saamaan mahdollisimman paljon iloa tuotteesta. Tutustu erityisen huolellisesti niihin kappaleisiin, jotka on merkitty W. Nämä varoitustekstit auttavat välttymään onnettomuuksilta. Talleta käyttöohjeet. Niiden on hyvä olla saatavilla epätietoisuustapauksissa, ja niiden tulee seurata keittotason mukana mahdollisen omistajan vaihdoksen yhteydessä. Käyttöohjeet on suunniteltu hakuteoksena käytettäväksi. Käyttöohjeiden ensimmäisessä osassa on yleiskuvaus uudesta laitteestasi. Sen jälkeen seuraa lyhyt selvitys siitä, mitä on tehtävä ennen kuin keittotasoa käytetään ensimmäisen kerran. Kappaleessa Näin keittotasoa käytetään esitellään keittotason päivittäistä käyttöä. Käytä tätä kappaletta avuksi kunnes olet tullut sinuiksi uuden keittotasosi kanssa. Kappaleesta Puhdistus ja hoito saa tietoa keittotason eri osien päivittäisestä ja perusteellisemmastakin puhdistuksesta. Mikäli keittotason käytössä ilmenee ongelmia, voit hakea apua kappaleesta Ennen huoltomiehen paikalle kutsumista, mistä löytyy ohjeita, joiden avulla voit itse selvittää joitakin teknisiä ongelmia. Käyttöohjeen lopusta löytyy ohjeet lähimmän valtuutetun huoltoliikkeen selvittämiseksi. Jos noudatat näitä käyttöohjeita, niin uusi laitteesi tekee ruoanlaitosta vähän vaivattomampaa arkena ja paljon hauskempaa silloin, kun pöytään on katettava juhla-ateria. Mukavia hetkiä ruoanlaiton parissa! 2 32

3 Sisällys Keittotason käyttäjälle Sivu nro HUSQVARNA haluaa onnitella Sinua... 2 Turvaohjeet... 5 Laitekuvaus... 7 Keraaminen taso... 8 Polttimet... 8 Ennen keittotason käyttöönottoa... 9 Keraamisen tason suojaus... 9 Puhdista polttimet... 9 Näin keittotasoa käytetään Keraaminen taso Polttimet Keittoastioiden valinta Neuvoja ja vihjeitä polttimien käytöstä Hoito ja puhdistus Alumiinipinnat Keraaminen taso Polttimet Huolto Ennen huoltomiehen paikalle kutsumista - Teknisiä neuvoja Huolto ja varaosat Tuotevastuu

4 Sisällys Asentajalle Sivu nro Pakkauksen purkaminen Tekniset tiedot Liitäntä Kalkusteisiin asentaminen Korvaus huollosta voidaan periä myös takuuaikana: * aiheettomasta valituksesta * ellei käyttöohjetta ole noudatettu. Eu-maat Laitteella on käyttömaan lainsäädännön mukainen takuu. Näin luet käyttöohjeita: Kohta kohdalta Turvallisuusohjeita Neuvoja ja vihjeitä Ympäristötietoa Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle. Tuotteitamme kehitetään jatkuvasti, ja jotkin tekniset ominaisuudet ovat saattaneet muuttua tämän käyttöohjeen painamisen jälkeen. Varaamme oikeuden muutoksiin emmekä ota vastuuta mahdollisista painovirheistä. 4 29

5 Turvaohjeet Huolto ja varaosat Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon (0,1597 EUR/min) + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta kodinkoneiden huoltoa. Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. * Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen. Malli (Model)... Tuotenumero (Prod.nr.)... Sarjanumero (Serial nr.)... Ostopäivä... Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon (0,1597 e/min) +pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa carelux.fsh@electrolux.fi. Takuu Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Keittotaso on tarkoitettu kotitalouksien normaaliin ruoanlaittoon. Muunlainen käyttö saattaa aiheuttaa tapaturmia. Lapset Lapsia on pidettävä silmällä keittotason ollessa käytössä. Keittoastiat kuumenevat käytön aikana, ja ovat kuumia jonkin aikaa sen jälkeen, kun keittotaso on kytketty pois toiminnasta. Lasten ei saa antaa leikkiä keittotason näppäimillä. Käyttö Varmista, että poltinrenkaat ja poltinkannet on asetettu oikein paikoilleen poltinsyvennyksen päälle. Kiehuvaa tai sulatettavaa rasvaa, parafiinia tai muuta helposti syttyvää ainetta ei saa jättää keittotasolle ilman valvontaa. Paperia, puhdistusliinaa, alumiinifoliota tai muuta helposti syttyvää ei saa laittaa keittotason välittömään läheisyyteen. Kuuma keittoalue voi sytyttää tai sulattaa folion, paperin ja muovin. Tukahduta tuli kannen avulla, älä käytä koskaan vettä. Varmista, että keittotaso on pois päältä, kun sitä ei käytetä. Hoito ja puhdistus Huomaa, että keraaminen taso, kattilaritilät ja polttimet ovat kuumat kauan aikaa liekin sammuttamisen jälkeenkin. Kaasupolttimet on pidettävä puhtaina hygienia- ja turvallisuussyistä. Rasvaläikät ja niille roiskunut ruoka käryävät tason lämmetessä ja aiheuttavat pahimmassa tapauksessa tulipalovaaran. Huolto Huollot ja korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Pakkauksen purkaminen Toimita tyhjä pakkaus paperin kierrätyspisteeseen. 28 5

6 Asennus Asennuksen saa suorittaa ainoastaan ammattitaitoinen sähköasentaja tai valmistajan valtuuttama LVI-asentaja. Puutteellisesti suoritettu työ saattaa aiheuttaa henkilö- ja/tai omaisuusvahinkoja ja heikentää keittotason toimintaa. Varmista, ettei lieden johto jää puristuksiin asennuksen yhteydessä. Huolto Ennen huoltomiehen paikalle kutsumista - Teknisiä neuvoja Ongelma Keittotaso ei toimi. Kaasuliekki palaa huonosti... Sähköinen sytytys ei toimi... Syy - toimenpide Tarkista, että kaasuhana on avattu. Tarkista, onko kaasupullo tyhjä. Tarkista, että poltinkansi on asetettu oikein paikoilleen. Lue kappale Näin keittotasoa käytetään... Polttimet Tarkista pääkatkaisin ja sulakkeet. Romutus Auta ehkäisemään tapaturmat lieden romutuksen yhteydessä. Irrota johto liitäntärasiasta ja katkaise se keittotason puoleisesta päästä. Liekki sammuu, kun ote valitsimesta irrotetaan... Varmista, että painat valitsimen pohjaan asti, ja että pidät sen alas painettuna 10 sekunnin ajan. Symboli, joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote on ostettu. 6 27

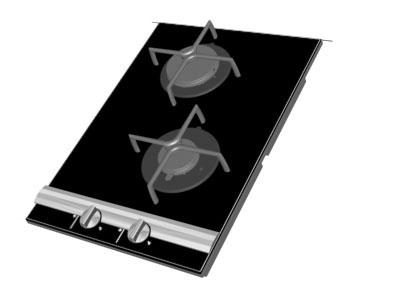

7 Laitekuvaus Yksikköjen ulkoreunojen pituus 180 mm Liesituuletin. 1. Pieni poltin 2. Suuri poltin 3. Ohjaustaulu mm: Kahden keittoalueen keraaminen keittotaso Kahden polttimen kaasukeittotaso Kahden keittoalueen induktiokeittotaso Grilli Grilli/Rasvakeitin Wokki Ohjauspaneeli mm: Neljän keittoalueen keraaminen keittotaso. Neljän polttimen kaasukeittotaso. 720 mm: Neljän keittoalueen keraaminen keittotaso. Neljän polttimen kaasukeittotaso. Neljän keittoalueen induktiokeittotaso. 1. Etumaisen polttimen valitsin 2. Taimmaisen polttimen valitsin

8 Keraaminen taso Tason lasi on kovaa ja kestää hyvin kuumaa, kylmää sekä lämpötilanvaihteluita, mutta vioittuu helposti iskuista. Keraamisella keittotasolla ei saa koskaan seisoa, sillä se ei kestä normaalia suurempaa kuormitusta. Polttimet Polttimen osat ovat poltinsyvennys ja poltinkansi. Molemmissa polttimissa on sähköinen sytytys, joten ne voi sytyttää tulitikkuja käyttämättä. Molemmissa polttimissa on sytytyksen varmistus. Jos liekki sammuu, sytytyksen varmistus katkaisee kaasun saannin automaattisesti. Polttimen rengas Polttimen kansi Polttimen sytytys Sytytyksen varmistin Asennettujen yksiköiden liitekohdan voi tiivistää saumaamalla keraamisten tasojen välisen raon silikonilla: 1. Poista yksiköistä alumiinilistat. 2. Levitä silikonijuova keraamisten tasojen väliseen rakoon. Käytä laitteen mukana toimitettua silikonia, koska se on valmistettu kestämään laitteen korkeita lämpötiloja. (Kuva 1) 3. Suihkuta vähän saippuavettä (käsitiskiainetta) silikonijuovan päälle. 4. Paina kumikappaletta lujasti keraamisia pintoja vasten ja vedä se hitaasti takareunasta etureunaan (Kuva 2) 5. Anna silikonin kovettua yön yli. 6. Poista liika silikoni keraamiselta tasolta laitteen mukana toimitetulla kaapimella. Varo vahingoittamasta raossa olevaa silikonia. Vedä kaavinta vain liitoksen pituussuunnassa. 7. Hankaa keraaminen taso täysin puhtaaksi laitteen mukana toimitetulla keraamisen tason puhdistusaineella

9 Asennus: Asennettaessa useita yksikköjä yhdeksi kokonaisuudeksi on joka yksikön välissä käytettävä vahvikepalkkia ja laitteen mukana toimitettua silikonia. (Katso kuva) 1. Sahaa pöytälevyyn lasketun suuruinen aukko. 2. Aseta laite pohja ylöspäin pehmeälle alustalle. Varo naarmuttamasta pintaa. 3. Asenna kiinnittimet pohjalaatikoiden sivuissa oleviin reikiin (katso kuva). 4. Aseta laite sahaamaasi aukkoon. 5. Levitä silikonia niihin kahteen kulmaan, jotka tulevat seuraavaa yksikköä vasten. (Katso kuva) HUOM! Käytä vain laitteen mukana saamaasi silikonia, koska se on valmistettu kestämään laitteen korkeita lämpötiloja. 6. Työnnä vahvikepalkki laitetta vasten. Levitä silikonia vahvikepalkin päälle. (Katso kuva) 7. Kiinnitä kiinnittimet pöytälevyyn ristipäätaltan avulla. 8. Asenna muut laitteet samalla tavalla. Keraamisen tason suojaus Ennen keittotason käyttöönottoa Ennen ensimmäistä käyttöä laitteelta puhdistetaan sille tehtaalta mahdollisesti jäänyt pöly, lika jne. Keraamiselle tasolle levitetään suojaava kalvo ennen käyttöä. Tällöin se on helpompi puhdistaa, ja yli kiehunut ruoka ei pala lujasti kiinni siihen. Tee näin: 1. Irrota kattilaritilät ja poltinkannet. 2. Kaada muutama tippa keraamisen tason puhdistusainetta talouspaperille ja hankaa sitä tason koko pintaan. 3. Kiillota tasoa puhtaalla liinalla, kunnes se on kuiva. Puhdista polttimet Pese kattilaritilät ja poltinrenkaat lämpimällä vedellä ja astianpesuaineella. Silikoni 24 9

10 Näin keittotasoa käytetään Keraaminen taso Vaurioitunutta keraamista tasoa ei saa käyttää koskaan. Nestettä voi ylikiehuessa tai puhdistuksen yhteydessä päästä keittotason jännitteisiin osiin. Katkaise virta liedestä ja ota yhteyttä huoltoliikkeeseen. Kiehuvaa tai sulatettavaa rasvaa, parafiinia tai muuta helposti syttyvää ainetta ei saa jättää keittotasolle ilman valvontaa. Paperia, puhdistusliinaa, alumiinifoliota tai muuta helposti syttyvää ei saa laittaa keittotason välittömään läheisyyteen. Kuuma keittoalue voi sytyttää tai sulattaa folion, paperin ja muovin. Tulipalon sattuessa kaikki valitsimet säädetään nollaasentoon ja liesituuletin sammutetaan. Tukahduta tuli kannen avulla, älä käytä koskaan vettä. Ylikiehunut ruoka on poistettava välittömästi kaapimella lämpimältä keittotasolta. Sokeri ja sokeria sisältävät keitokset (hillo, mehu tms.) sekä sula muovi ja alumiinifolio saattavat vaurioittaa keittotasoa. Etäisyys seinään: Minimietäisyys seinään: 150 mm Sahausmitat Valitulle yhdistelmälle sahattavan aukon koko määritetään seuraavasti: Syvyys: 490 mm. Vahvikepalkit Leveys: 1. Laske kaikkien yksikköjen leveyksien summa. 2. Vähennä laskemastasi summasta 20 mm. Esimerkki: Keittotaso 720 mm + pöytäliesituuletin 180 mm + kaasukeittotaso 360 mm =1260 mm. 2. Aukon leveys: = 1240 mm. Etäisyys seinään: Vähintään 150 mm palavaan materiaaliin. Vähintään 50 mm palamattomaan materiaaliin. 490 mm Minimietäisyys seinään (palamaton materiaali): 50mm 10 23

11 Jotta kaasuliittymä olisi helposti ulottuvilla, vaaditaan kuitenkin, että kaasutason sahausaukon takareunan ja takaseinän väliin jää vähintään 50 mm vapaata tilaa. Polttimet Varmista, että poltinrengas ja poltinkansi on asetettu oikein paikoilleen poltinsyvennyksen päälle. Polttimen rengas Polttimen kansi Väärin 1. Sahaa pöytälevyyn annettujen mittojen mukainen aukko, katso Tekniset tiedot, sahausmitat. 2. Aseta yksikkö pohja ylöspäin pehmeälle alustalle. Varo naarmuttamasta pintaa. 3. Asenna kiinnittimet pohjalaatikon sivuissa oleviin reikiin. (Katso kuva) 4. Aseta keittotaso sahaamaasi aukkoon ja kiinnitä kiinnittimet pöytälevyyn ristipäätaltan avulla. Kiinnitin paikalleen asennettuna Poltinkannen on oltava oikein paikoillaan polttimen sytyttimen päällä, jotta kaasu palaisi oikealla tavalla. Jos poltinkansi on kallellaan, poltin toimii väärin ja poltinkansi saattaa vaurioitua lyhyen ajan kuluessa. Valitsimet Valitsimilla on seuraavat asennot: Sammutettu: O Minimi: f Maksimi: e Polttimen sytytys Sytytyksen varmistin Kiinnitin 1. Paina halutun polttimen valitsin ala-asentoon. 2. Väännä samalla valitsinta vasemmalle maksimiasentoon e. 3. Pidä valitsin edelleen alaspainettuna 10 sekunnin ajan. Irrota otteesi, ja käännä sitten valitsin haluamallesi teholle. 22 Kun valitsinta pidetään alaspainettuna, muodostuu kipinöitä. Sähköinen sytytys pitää huolen siitä, ettei tulitikkuja tarvita. Jos keittotasoa ei voida liittää sähköverkkoon, polttimet voi sytyttää tulitikuilla. 11

12 Kalusteisiin asentaminen Keittoastioiden valinta Käytä energia tehokkaasti hyväksesi valitsemalla hyvälaatuiset keittoastiat. Kaikkia sähkö- ja kaasuliedellä käytettäväksi tarkoitettuja keittoastioita voi käyttää. Keittoastian koko Ruoanvalmistukseen käytettävän polttimen valinta riippuu keittoastian pohjan halkaisijasta. Pieni poltin, suositeltava kattilan koko: mm Suuri poltin, suositeltava kattilan koko: mm Liekkiä katsomalla voit tarkistaa, käytätkö oikeaa poltinta. Poltinta säädettäessä e liekin on jäätävä keittoastian alle noin 1 cm:n päähän sen reunasta. Liekkien ei saa antaa nuolla keittoastian reunoja. Yksikkö voidaan asentaa mihin tahansa keittiöön, jonka pöytälevyn paksuus on mm. Jos sen alle sijoitetaan uuni, pöytälevyn paksuuden on oltava vähintään 40 mm. Etäisyys seinään Tämän keittotason asennus: Lue tällä sivulla olevat ohjeet. Tämän keittotason asennus yhdessä muiden samaan sarjaan kuuluvien yksikköjen kanssa: Lue kappaleessa Useamman yksikön asennus olevat ohjeet. Tämän yksikön asentamiseen tarvitaan ristipäätaltta ja laitteen mukana toimitetut kiinnittimet. (Katso kuva). Etäisyys seinään: Vähintään 150 mm palavaan materiaaliin. Vähintään 50 mm palamattomaan materiaaliin. Kiinnitin 12 21

13 Elektroninen ohjaus Neuvoja ja vihjeitä polttimien käytöstä Johdintyyppi: 0.75 mm² HO5 VV-F Sähköliitännän tulee noudattaa paikallisia määräyksiä. Pistorasian, johon laite liitetään, on oltava vapaasti ulottuvilla mahdollista virran katkaisua varten. PE L L1 N L2 N!!! Jos noudatat alla olevia neuvoja, säästät energiaa ja helpotat puhtaanapitoa. Valitse oikean kokoiset keittoastiat. Poltinta säädettäessä e liekin on jäätävä keittoastian alle noin 1 cm:n päähän sen reunasta. Käytä kattilassa tiiviisti sulkeutuvaa kantta. Kanneton kattila kuluttaa 3 kertaa enemmän kaasua. Aseta kattila tai pannu keittoalueelle ennen kuin sytytät polttimen.!!! Peitä kattila tiiviisti sulkeutuvalla kannella. Käytä korkeinta tehoa, kunnes ruoka alkaa kiehua, ja säädä keittoalue mahdollisimman pienelle teholle, kun kannen alta alkaa tulla paljon höyryä. Laske keittoaika tehon alentamisesta lähtien. Älä katso perunoita/vihanneksia ennen kuin keittoaika on kulunut. Laske tehoa heti, kun ruoka kiehuu. Valitse oikea teho. Aloita suurimmalla teholla, ja laske sitä juuri niin alas, ettei ruoka lakkaa kiehumasta. Sulata ruoka jääkaapissa.! Säästä vettä: Keitä mahdollisimman pienessä vesimäärässä. Keitä perunat ja kasvikset 1, 2 tai 3 dl:ssa vettä.! Pataruoan valmistus kaasuliekillä uunin sijasta säästää energiaa. Käytä 2 dl vettä pienellä kaasuliekillä. Käytä 3 dl vettä suurella kaasuliekillä

14 Hoito ja puhdistus Liitäntä Kaasupolttimet on pidettävä puhtaina hygienia- ja turvallisuussyistä. Rasvaläikät ja niille roiskunut ruoka käryävät tason lämmetessä ja aiheuttavat pahimmassa tapauksessa tulipalovaaran. Alumiinipinnat Pyyhi pinnat päivittäin mahdollisimman kuivalla puhdistusliinalla. Likaantuneisiin kohtiin voit käyttää puhdistusliinaa tai pehmeää muovisientä ja käsitiskiainetta tai yleispesuainetta. Älä käytä koskaan teräsvillaa, metallisientä, kovaa muovisientä, hankausjauhetta, suopaa tai muita naarmuttavia ja syövyttäviä puhdistusvälineitä. Keraaminen taso Poista välittömästi ylikiehunut sokeri, sokeria sisältävät ruoka-aineet (hillot, mehut jne.), sulanut muovi ja alumiinifolio kaapimella lämpimältä keittotasolta. Jos taso ehtii jäähtyä, se saattaa vaurioitua. 1. Poista tahrat tms. puhdistuskaapimella. 2. Varmista, että taso on jäähtynyt. Käytä keraamisen tason puhdistusainetta. Noudata puhdistusaineen käyttöohjetta. 3. Pyyhi taso puhtaaksi kostealla liinalla tai talouspaperilla. Kiinni palaneet tahrat saat pois hankaamalla niitä voimakkaasti talouspaperilla, jossa on puhdistusainetta. 4. Pyyhi liika puhdistusaine tasolta kostealla liinalla. 5. Kuivaa taso kuivalla liinalla tarvittaessa. Varmista, että taso on kuiva, ennen kuin kytket sen uudelleen toimintaan. Kostealle tasolle saattaa muodostua sateenkaarta muistuttavia raitoja, kun se lämpenee. Kaasuasennus Kaasuasennuksen saa suorittaa vain valtuutettu LVIasentaja tai laitteen valmistajan valtuuttama henkilö. Puutteellisesti suoritettu työ saattaa aiheuttaa henkilöja/tai omaisuusvahinkoja ja heikentää keittotason toimintaa. Tämä kaasulaite on CE-hyväksytty ja merkitty CE-tunnuksella, sillä se täyttää kaasulaitedirektiivin (90/396/ETY), heikkovirtadirektiivin (73/23/ETY) ja EMC-direktiivin (89/336/EEC) ja niihin jo sovittujen direktiivien muutosten vaatimukset. Kaasuasennus on suoritettava kaasuasennuksia koskevien määräysten mukaisesti. Laitteen kaasutekniseen rakenteeseen ei saa suorittaa muutoksia. Painetesti Laite painetestataan korkeintaan 150 millibaarissa

15 Tekniset tiedot Tämä kaasulaite on CE-hyväksytty ja merkitty CE-tunnuksella, sillä se täyttää kaasulaitedirektiivin (90/396/EØF), heikkovirtadirektiivin (73/23/EØF) ja EMCdirektiivin (89/336/EØF) ja niihin jo sovittujen direktiivien muutosten vaatimukset. Polttimet Pese poltinrenkaat lämpimällä vedellä ja astianpesuaineella. Hyväksyntäviranomainen: 0048 (Dansk Gasmateriel Prøvning). Älä käytä koskaan teräsvillaa, metallisientä tai muita naarmuttavia puhdistusvälineitä. Malli QHC 9530 A Laitteen mitat: Leveys: Syvyys Korkeus: Sahausmitat: Leveys: Syvyys Korkeus: Teho (nestekaasulla) Etumainen Taimmainen 360 mm 520 mm 66 mm 340 mm 490 mm 55 mm 2.0 kw 2.8 kw Kategoria ja paine: FI: II2H3B/P mbar Suutinpaine/liitäntäpaine Maakaasu 20 mbar Nestekaasu 30 mbar QHC 9530 A Muuntosarja maakaasuliitäntää G30-30 mbar varten mukana pakkauksessa. Muuntosarja kaupunkikaasuliitäntää G mbar varten tilataan erikseen. Jännite V Kattilaritilät Pese kattilaritilät lämpimällä vedellä ja astianpesuaineella. Älä käytä koskaan teräsvillaa, metallisientä tai muita naarmuttavia puhdistusvälineitä. Poltinsyvennykset Jos poltinsyvennykseen valuu yli kiehunutta ruokaa, se on poistettava ennen polttimen uudelleen sytyttämistä. Poista poltinsyvennykseen valunut ruoka nukkaamattomalla liinalla. Kokonaisteho 4.8 kw Kaasunkulutus Maakaasu 0.48 m3/h Nestekaasu 368 g/h Yllä olevat luvut ilmaisevat maksi maalisen nimelliskulutuksen Sytytysmuuntaja CE-identifikaationumero: 048BN Hz, 0.6 VA Älä käytä koskaan teräsvillaa, metallisientä tai muita naarmuttavia puhdistusvälineitä

16 Tuotevastuu Pakkauksen purkaminen Tuotevastuumme perustuu tuotevastuulain määräyksiin. Tuotevastuulaki koskee myös laitteen virheistä johtuvia muita esine- ja henkilövahinkoja. Varaukset Tuotevastuumme ei päde, jos kyseinen vahinko johtuu yhdestä tai useammasta seuraavista syistä: Laitteen asennuksessa ei ole noudatettu valmistajan antamia asennusohjeita. Laitetta on käytetty muuhun kuin käyttöohjeessa kuvattuun tarkoitukseen. Käyttöohjeessa mainittuja turvallisuustoimenpiteitä ei ole noudatettu. Laitteen on korjannut joku muu kuin valtuutettu huoltoliike. Tarkista, ettei keittotaso ole vaurioitunut kuljetuksen aikana. Kuljetusvauriot Mahdolliset kuljetusvauriot, jotka ovat syntyneet muun kuin itse suorittamasi kuljetuksen aikana, on ilmoitettava myyjälle viimeistään viikon kuluttua laitteen vastaanottamisesta. Laitteen takaseinässä olevassa arvokilvessä on CE-merkintä ja tuotteen sarjanumero. Kirjoita sarjanumero käyttöohjeen kanteen, mistä se löytyy helposti, jos joudut ottamaan yhteyttä huoltoliikkeeseen. Pakkauksen hävittäminen Koko pakkaus on kierrätettävää materiaalia. Ota yhteyttä paikallisiin viranomaisiin, jos et tiedä, mihin pakkauksen voi toimittaa. Laitteessa ei ole käytetty alkuperäisvaraosia. Vahinko on kuljetusvaurio, joka on syntynyt laitetta myöhemmin esim. Muuton tai edelleen myynnin takia kuljetettaessa
