ASENNUSOHJE. Paineistamattoman televerkon jatkospakkaus

Transkriptio

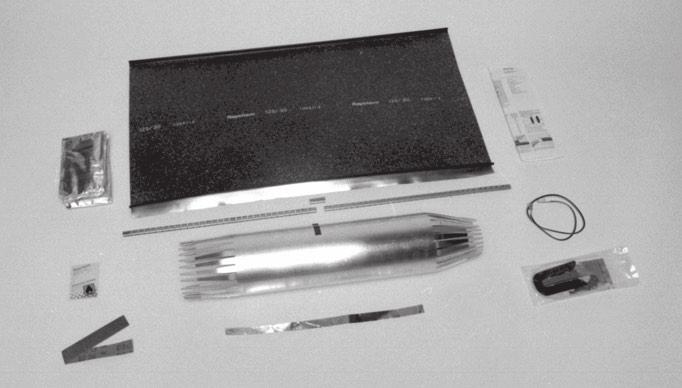

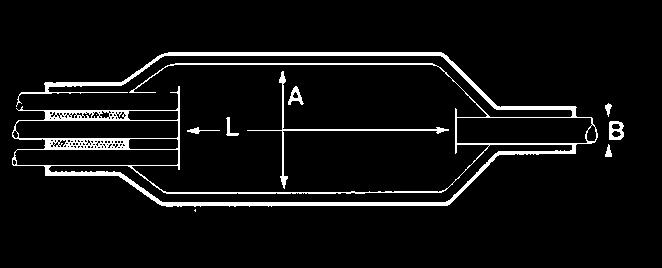

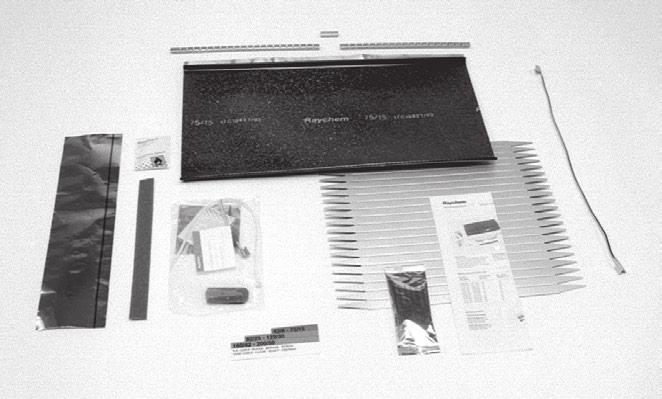

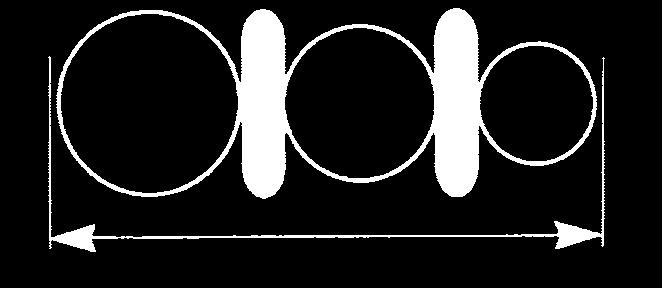

1 XAGA 500/550 ASENNUSOHJE Paineistamattoman televerkon jatkospakkaus XAGA 500 Pakkaussisältö Kutistelevy + tukirakenne(xaga 500: Laineri ), XAGA 550: Kanisteri ). Taipuisat lukituskourut + liitospala Al-teippiliuskat XAGA 550 Puhdistusliinat Hiomanauha Kuivatussuola Alumiiniteippi Haaroitin BOKT-5S tai -5M tai -5L Sähköinen ylivientijohtosarja + liimaliuska Asennusohje Huom Haarajatkokset: Vakiopakkauksilla voidaan tehdä haaroitus (2 kaapelia) yhteen päätyyn. Kun haaroja on enemmän tarvitaan ylimääräinen BOKT lisättyä kaapelia kohti. Suositeltavat nestekaasusuuttimet: XAGA 550 Valintataulukko (mm) Siever-Matic FH-1630-BN25 (75/15 asti) FH-1630-BN40 (isommat jatkokset) Liekin sininen osa 15 cm, ja n.10 cm keltainen kärki. Käytä vain liekin keltaista osaa. Jatkosnipun maks. halk. (A) Kaapelin min. halk. (B) Jatkosaukon pituus (L) Kâytettävissä oleva maks. pituus kanisterin sisällä Haaroitin-koko XAGA / BOKT-5S * XAGA / BOKT-5S * XAGA / BOKT-5S * XAGA / BOKT-5M XAGA / BOKT-5M XAGA / BOKT-5L XAGA / BOKT-5L (*) Välivaippaisille kaapeleille BOKT-5M BOKT pakkaussisältö Haaroitin Sähköinen ylivienti +liitin Puhdistusliina Alumiiniteippi Nippuside BOKT-haaroitin 30mm 20mm 8mm Huom: Jatkoksissa, joissa yhdessä päässä on 2 tai 3 kaapelia, täytyy kokonais- eli tehollinen halkaisija määritellä. - 2 kaapelia: Laske yhteen kaapelien halkaisijat + yksi haaroitin; BOKT-5S = 6 mm BOKT-5M = 8 mm BOKT-5L = 10 mm - 3 kaapelia: Lisää kaapelimittoihin 2 x haaroittimen paksuus Valitaan aina pakkaus, jossa ilmoitettu jatkosnipun maks. halkaisija on vähintään yhtä suuri kuin haaroituksen laskettu tehollinen halkaisija. Teholl. halk. 70mm Mitoitusesimerkki: ø 30, ø 20 ja ø 8 mm, sekä 2 x haaroitin. Tehollinen halkaisija yhteensä 70 mm. Käytä XAGA /15-XXX.

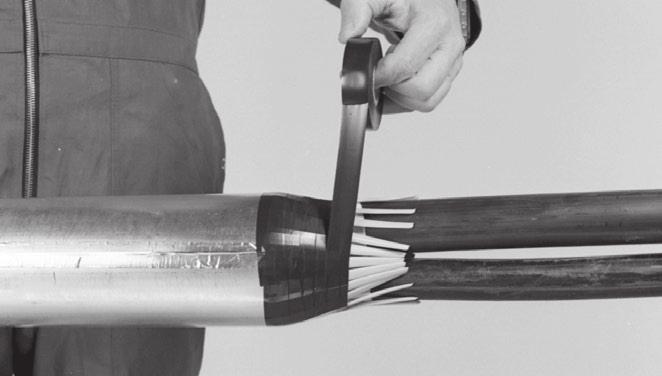

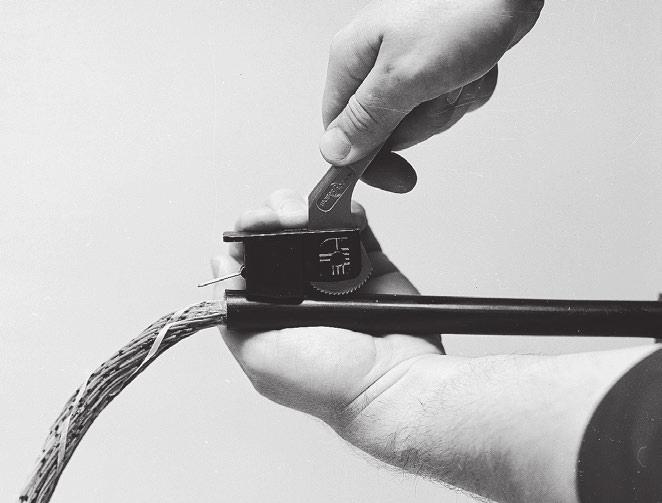

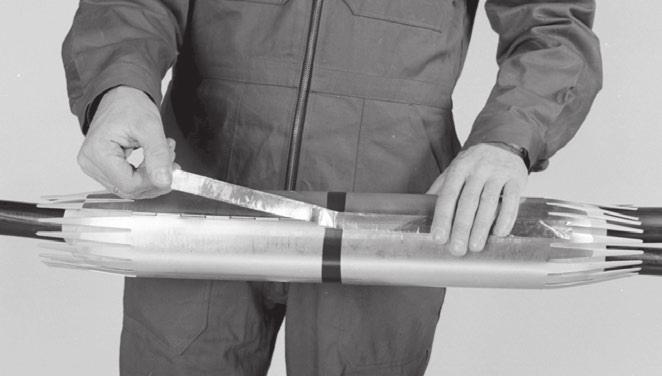

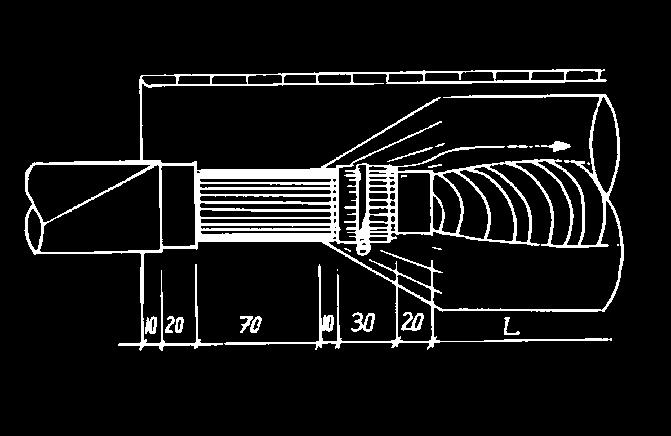

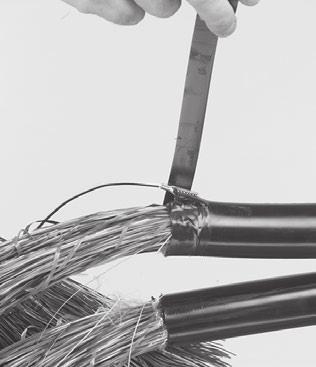

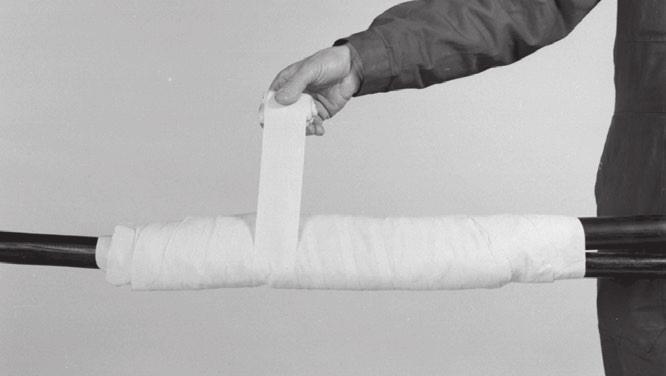

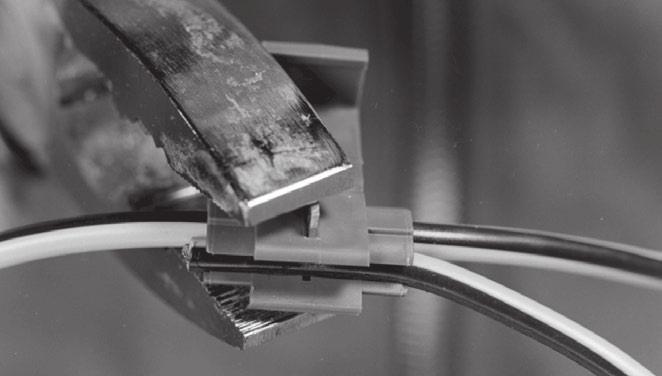

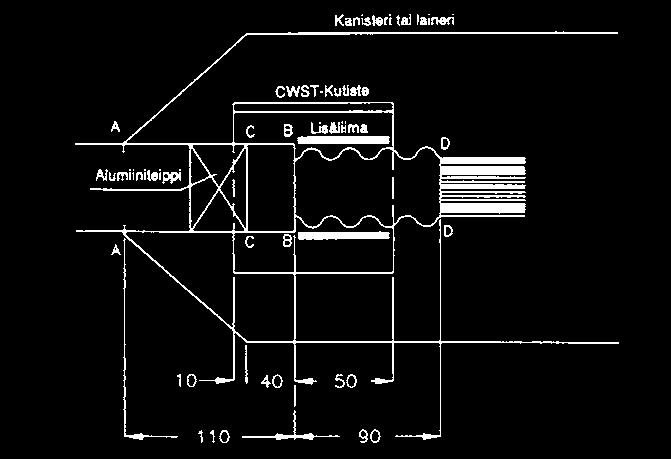

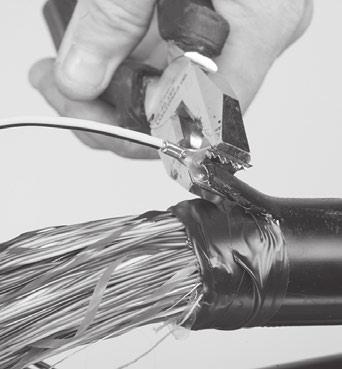

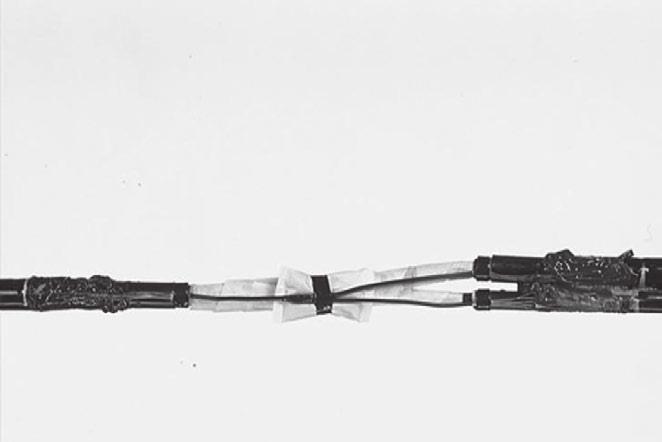

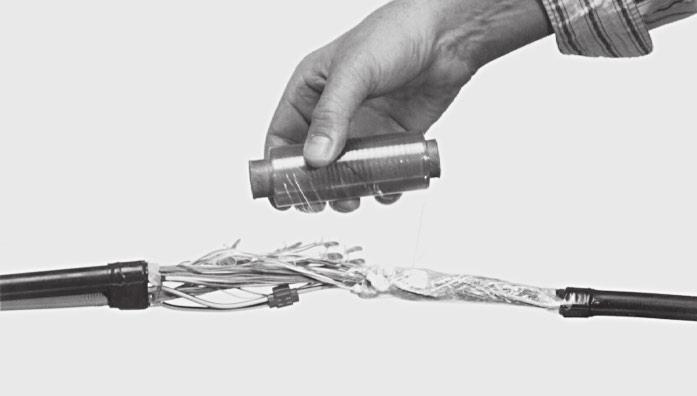

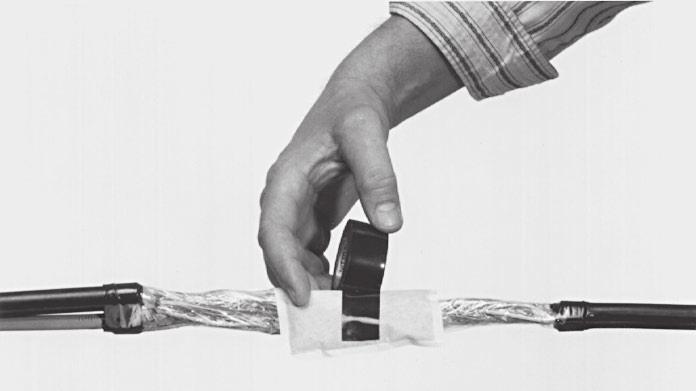

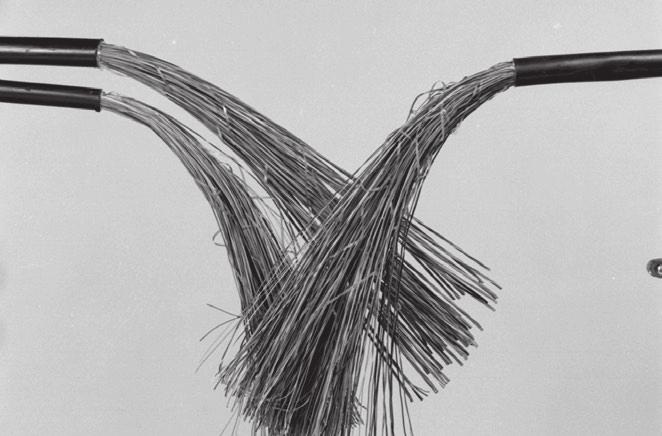

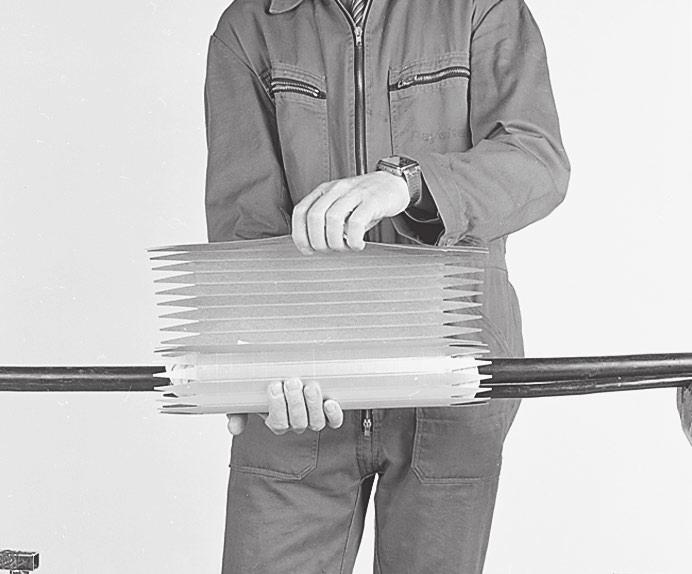

2 JATKOKSEN VALMISTELU JA SULKEMINEN Välivaipaton kaapeli Armeerattu kaapeli Alumiinivaippainen kaapeli L 1 Valitse ohjeen mukaisesti oikea XAGA 500/550 -koko. Poista kaapelivaippa pituudelta L. 2 Vaippojen välisen veden salatien suljenta. Huomaa kuorintapituudet ja lisäliima. Esim. MOPU Vesistökaapelijatkos: Katso erillinen ohje. 2.1 Vaippojen välisen veden salatien suljenta. Käytä CWPT-lisäpakkausta. Katso erillinen ohje. 3 Sähköistä ylivientiä varten tee vaippaan kaapelin avaustyökalulla 20 mm pitkä ja 15 mm leveä lippa. 4 Kierrä puuvillanauhaa tai teippiä lipan alle kaapelin ympäri ja 10 mm vyöeristeen päälle. Asenna ylivientijohdon liitin ja teippaa liittimen alue. 5 Käytä haaroitukseen tarvittaessa ns. rosvoliitintä. 6 Tarkista jatkosaukon maks. pituus L. Poista vyöeristeet, ja jatka johtimet. Paketoi jatkosnippu muovikelmulla(xaga 500) tai lämpöä eristävällä paperi- tai puuvillanauhalla(xaga 550). 7 Ota silikageeli-pussi alumiinipussista ja teippaa se paketoidun jatkoksen päälle. 8 XAGA 500: Keskitä ja sulje tukirakenne jatkoksen ympäri. Lukitse keskeltä yhdellä teippikierroksella. 9 XAGA 550: Asenna yhteen kaksi kanisterin puolikasta niin että syntyy saranoitu sauma. Vahvista sarana itseliimautuvalla alumiiniteipillä. 9.1 XAGA 550: Lukitse kanisteri kiinni keskeltä yhdellä teippikierroksella. Sulje kanisterin sauma alumiiniteipillä. Tasoita teippaus. 5mm 5mm 10 Tarkista että laineri tai kanisteri on keskitetty oikein. Teippaa liuskoitukset aloittaen 10 mm paksun osan päältä 50% limityksellä kaapeleiden päälle Lopeta teippaus maks. 5 mm kaapeleiden päälle. 11 Poista puhdistusliinalla lopullisesti mahdollinen rasva kaapeleiden vaipalta noin 15 cm pituudelta jatkosnipun molemmin puolin.

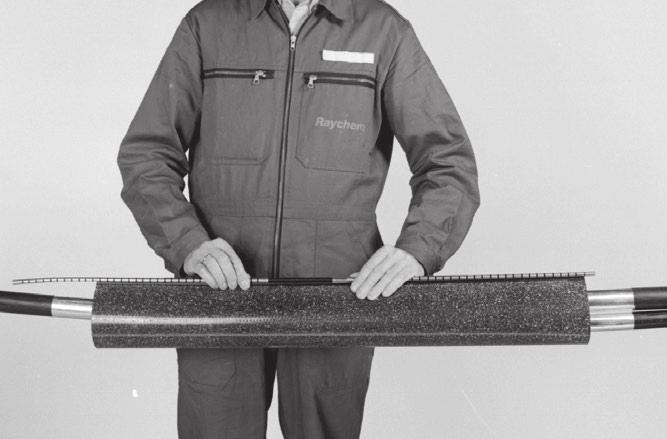

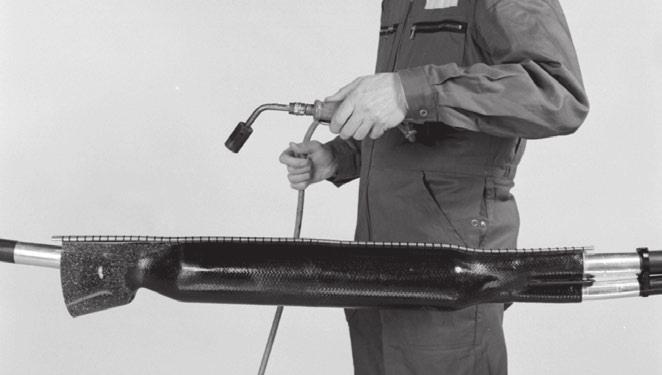

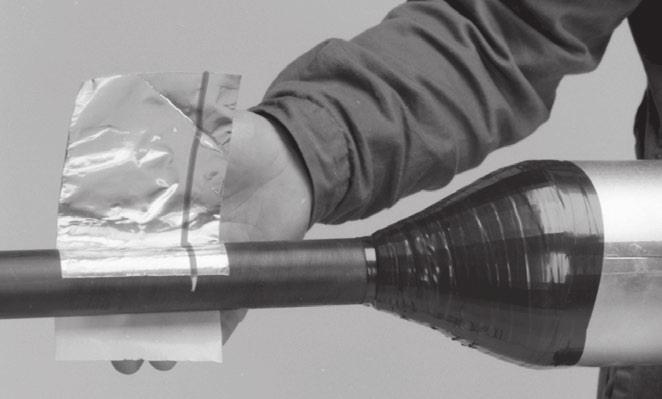

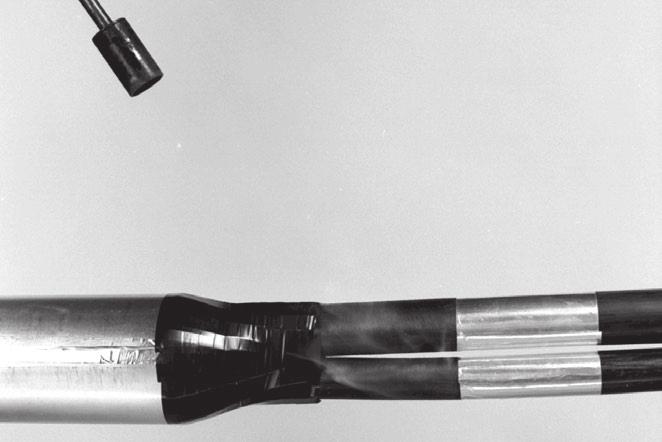

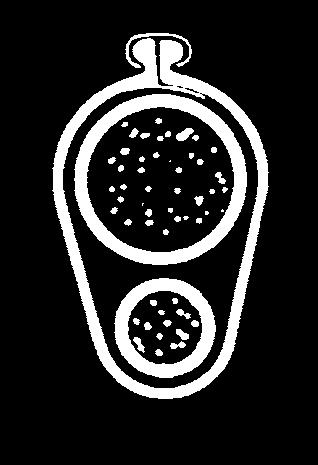

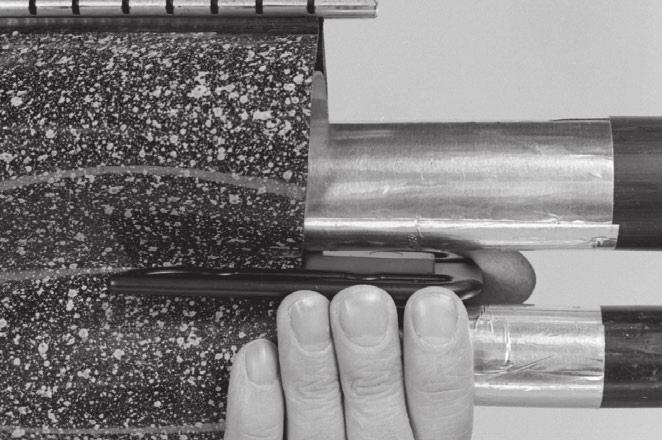

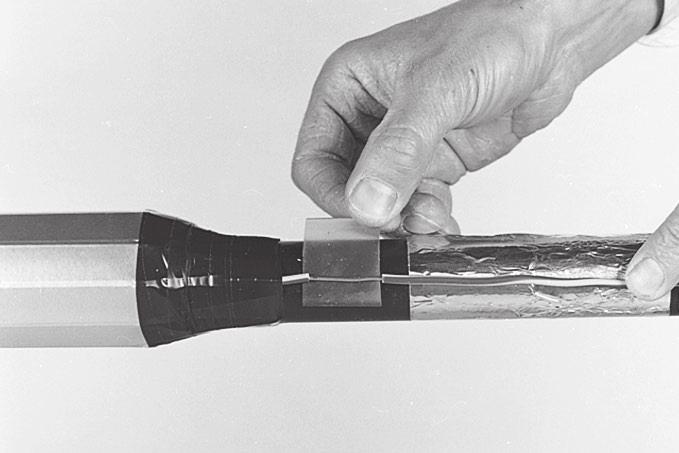

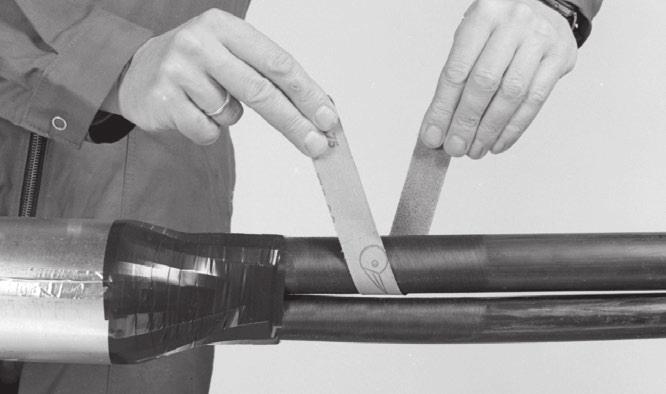

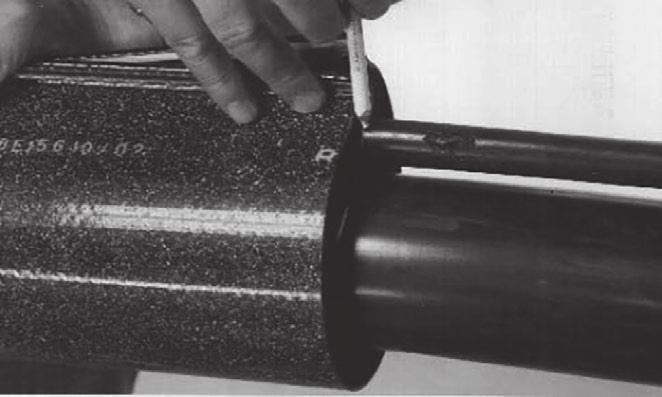

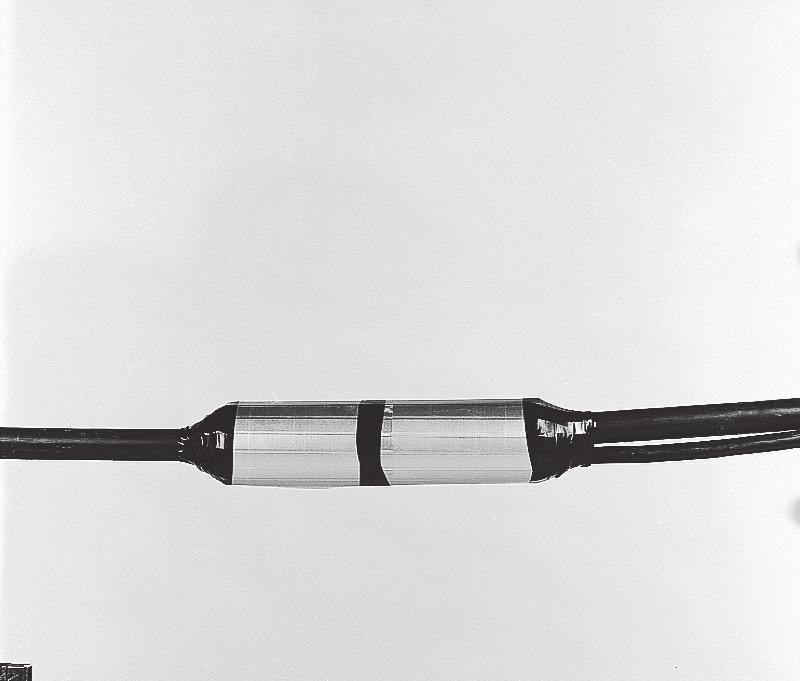

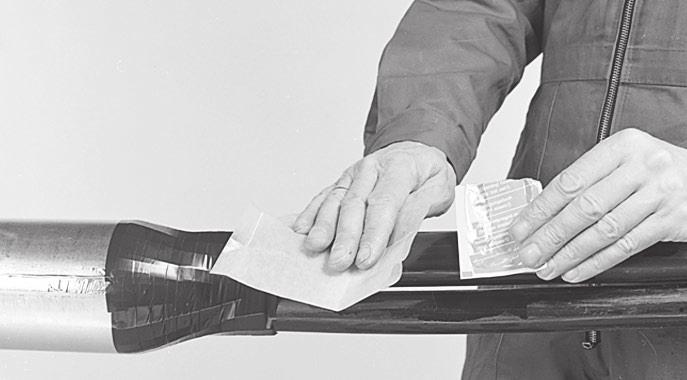

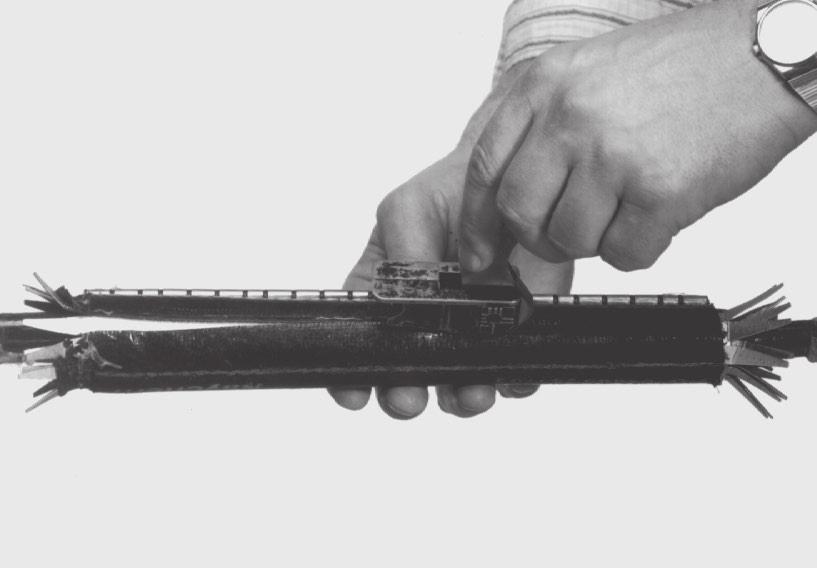

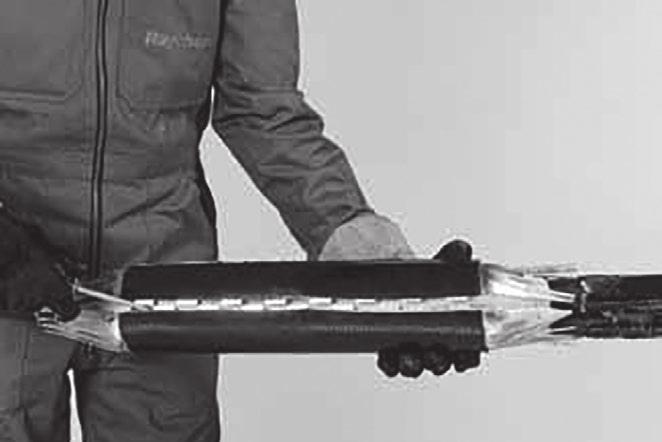

3 12 Karhenna kaapelit samalta pituudelta. Tee karhennus poikkisuuntaan. 13 Kohdista kutiste keskeisesti jatkoksen päälle.merkitse kaapeleille kutisteen päädyn paikka molemmin puolin Kierrä alumiiniteippi lämpösuojaksi kaapeleiden ympäri, sininen viiva tulee päätymerkin kohdalle. Katso kuva. 14 Liekitä PE-kaapelivaipat nuolien väliseltä alueelta n. 10 sekuntia. Lyijy- ja alumiinikaapelit esilämmitetään +60 C (koskettaessa kuuma). Tämän jälkeen lisäliima( maajohto, tai veden salatien suljenta ). 15 Ulkopuolisen maajohdon vesitulppa: Jos ylivienti- tai maajohto tulee tukirakenteen ulkopuolelle, kuori eristettä 3 cm:n matkalta alkaen 1 cm tukirakenteesta, harita säikeet ja pane liimaliuska säikeiden ja liekitetyn vaipan väliin. Lukitse liima lämmittämällä sitä vähän. 16 Kierrä kutiste jatkoksen ympäri. Vedä taipuisat lukituskourut kutisteen kiskojen päälle kuten kuvassa. Paina kourujen liitospala keskelle ja vedä kourut sen päälle, päät vastakkain. Keskitä kutiste sinisten viivojen kohdalle. 17 Aseta kutiste niin, että lukituskouru on suurimman kaapelin päällä. 18 Työnnä haaroitin (haaroittimet) kaapeleiden väliin pohjaan asti. Jaa löysät kaapelipaksuuksien suhteessa. Tarkista vielä, että lukituskouru tuli suurimman kaapelin puolelle. 19 Huomattava kutistettaessa: - Liikuta liekkiä yhtäjaksoisesti jatkoksen ympäri paikallisen ylikuumentumisen välttämiseksi. - Kutista vyöhyke vyöhykkeeltä ympäri kohti päätyä niin että liekin kärki esilämmittää aina seuraavaa vyöhykettä. - Lämmitä, kunnes indikaattoriväri on vaihtunut kokonaan mustaksi. Kuitenkin noin 2 mm levyinen alue haaroittimien ja kourun vieressä saa jäädä vihreäksi. 20 Aloita lämmittäminen kutisteen keskialueella 180 astetta lukituskourun vastakkaisella puolella(kuva). Lämmitä ympäri kulkien tasaisesti molemmilta puolilta ja sitten suljentakourun alueelta. Kourun alueen tulee kutistua vasta lähellä kunkin vyöhykkeen lämmitysvaiheen loppua Kun indikaattoriväri on muuttunut kokonaan mustaksi jatka lämmittämistä vyöhyke vyöhykkeeltä järjestelmällisesti kohti päätyä. 21 Tue jatkosta alapuolelta ja paina kourua kevyesti sopivalla työkalu!la jatkoksen muotoa myötäileväksi. 3

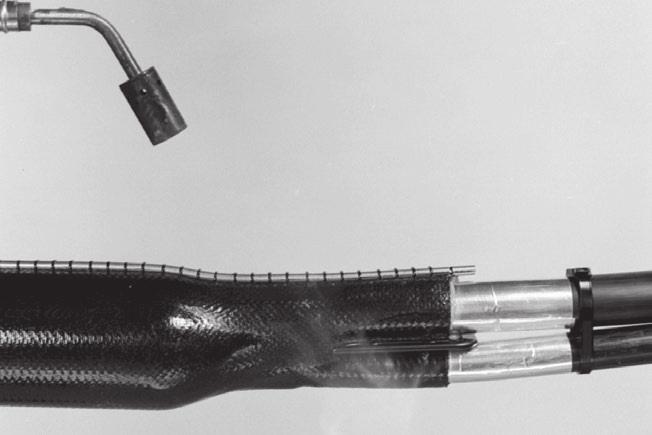

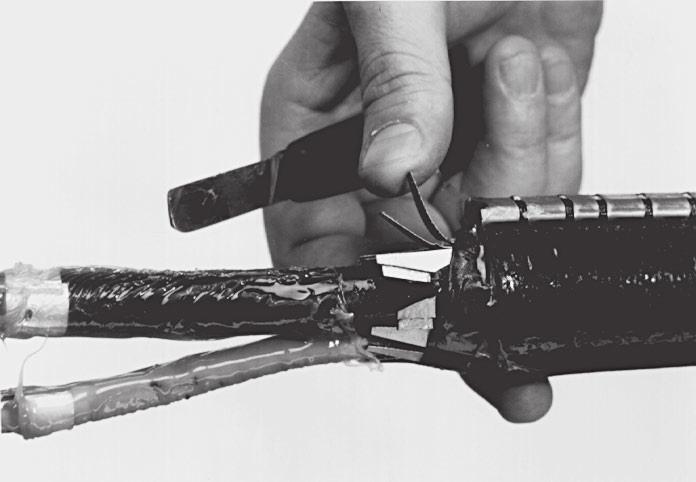

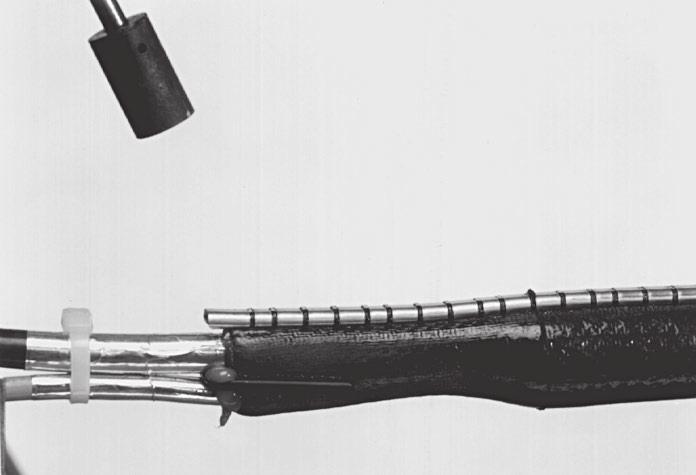

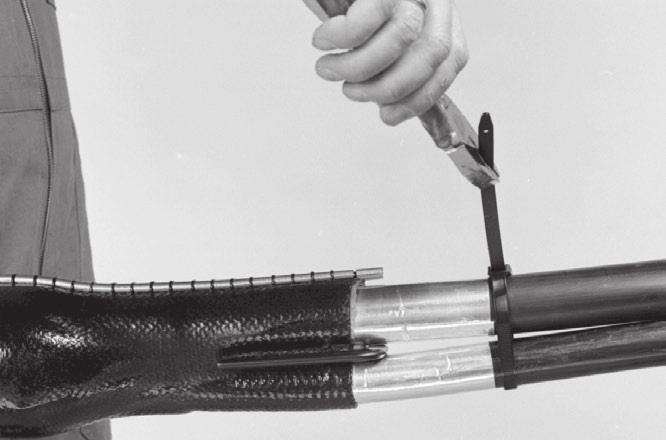

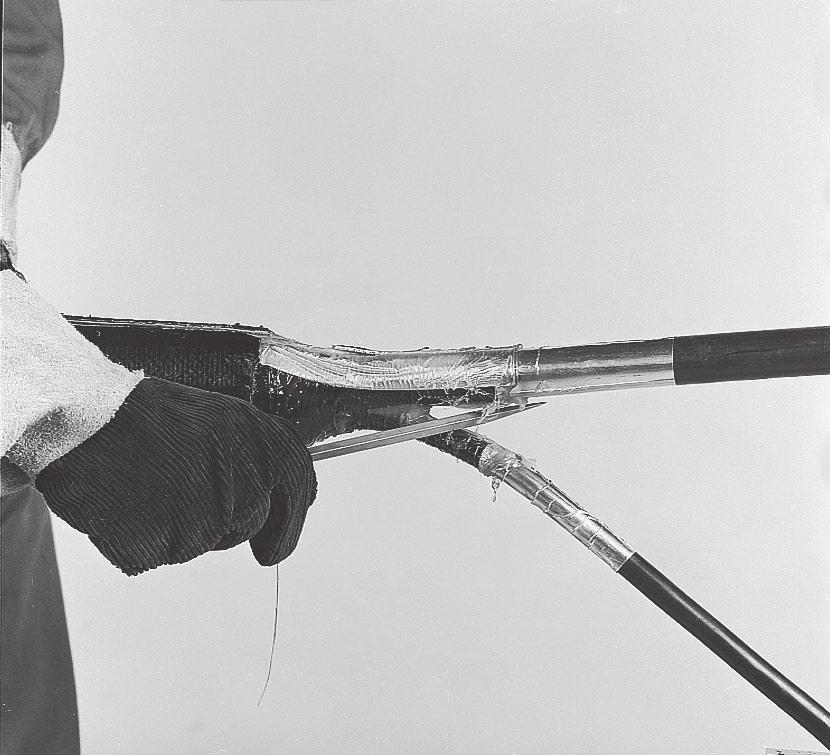

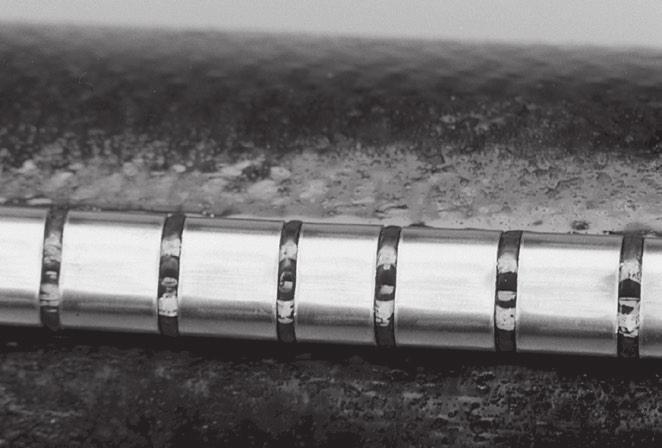

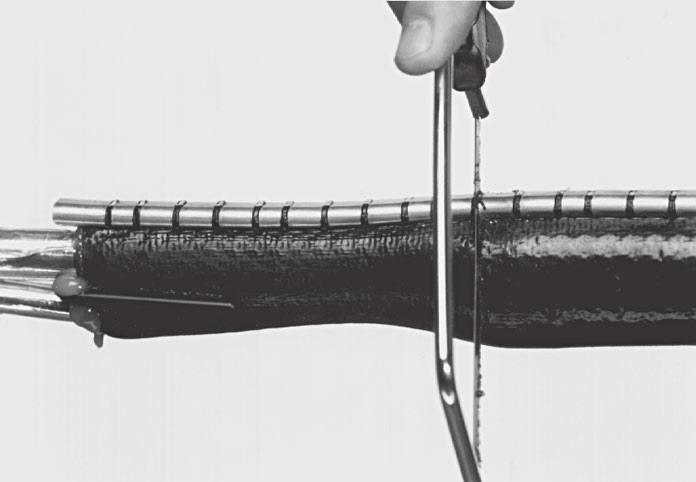

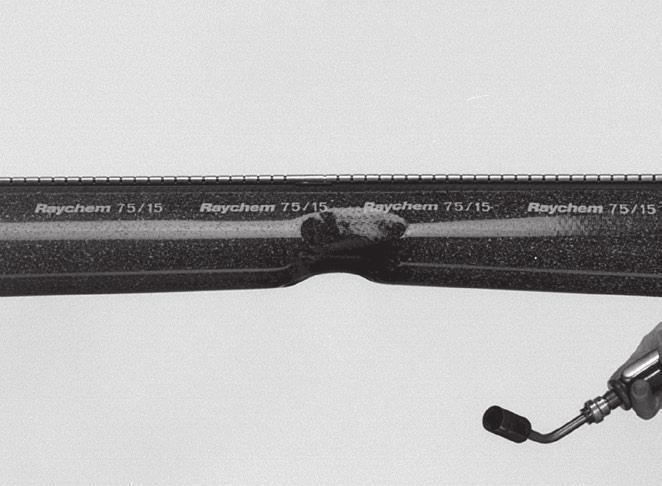

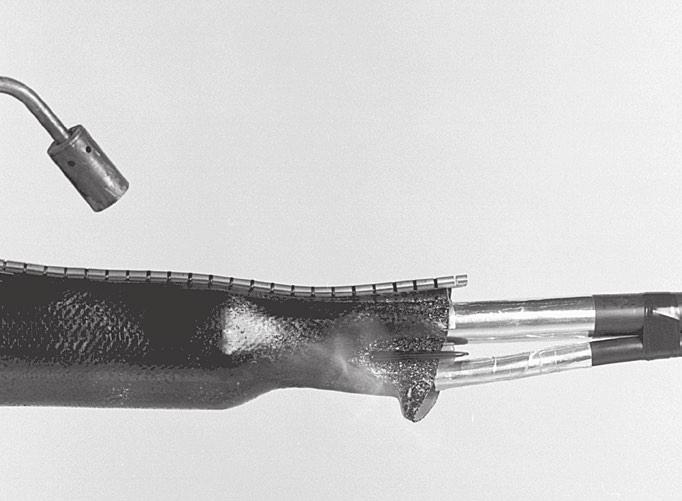

4 22 Paina kaapelit toisiaan vasten ja lukitse kaapelit BOKT haaroituspakkauksen nippusiteellä. Katso että oranssi liima pursuaa kaapeleiden välissä ja näet oranssin liiman ja kutisteen liiman sekoittuvan toisiinsa. Jos näin ei ole niin lämmitä vielä haaroituksen aluetta. 23 Jälkilämmitä päätyä pituussauman ja haaroittimen alueella. HUOM. Alle 0 C lämpötiloissa lisää jälkilämpöä liimojen sulamisen varmistamiseksi, erityisesti metallivaipalla. 24 Indikaattorivärin vaihduttua kokonaan mustaksi tulee kaksi erillistä valkoista viivaa näkyviin suljentakourun rakoihin. Jos viivat eivät näy, anna sille alueelle jälkilämpöä. 25 Palaa jatkoksen keskelle ja toista vaiheet toisen puolen kutistamiseksi. Ennen kaapelin siirtelyä anna jatkoksen jäähtyä niin ettei se kosketettaessa enää ole kuuma. JATKOKSEN AVAAMINEN 1 Katkaise kutiste ympäriinsä tukirakenteen olkapäiden kohdalta. Katkaise vain kutiste ja kouru tukirakenteeseen asti. 2 Lämmitä kourun ja mahdollisen haaroituksen alue kutisteen loppupäästä katkaisukohtaan asti. 3 Leikkaa kouru irti alkaen päästä katkaisukohtaan asti (irtoaa kevyesti kun on lämmitetty tarpeeksi). 4 Poista nippuside katkaisemalla ja lämmitä haaroittimen alue. Vedä haaroitin ulos pihdeillä. HUOM. Jos liima pitää tiukasti kiinni, lämmitä hieman uudelleen. 5 Poista kutisteen pääty pihdeillä vetämällä. HUOM. Jos liima pitää tiukasti kiinni, lämmitä kutistetta hieman uudelleen. 5.1 Erota kaapelit toisistaan ja tasoita kaapeleiden välissä oleva kuuma liima sopivalla työkalulla (uusi haaroitin menee helpommin paikalleen). 4

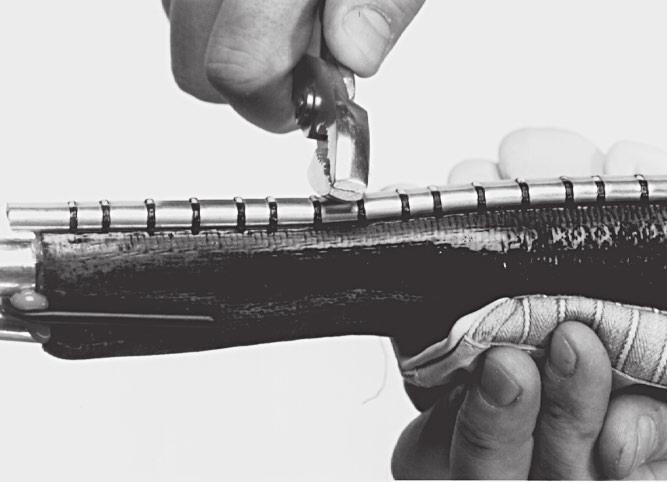

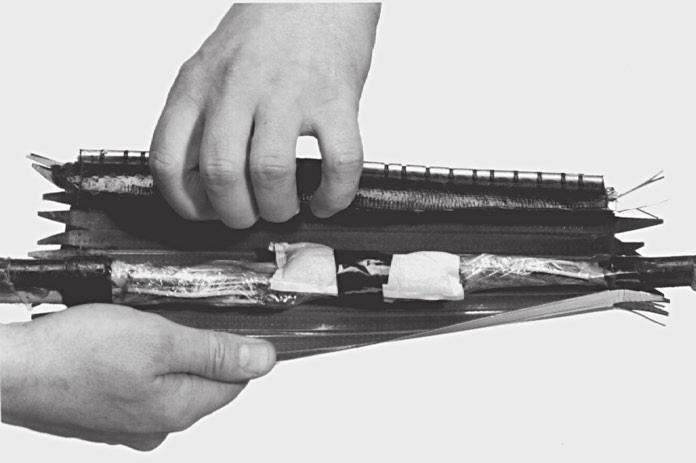

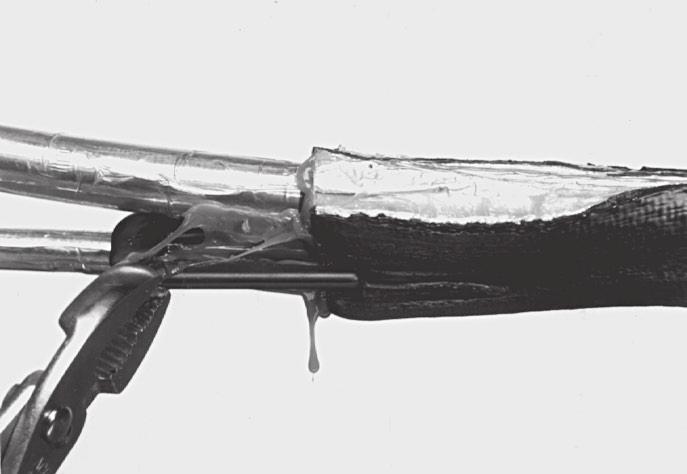

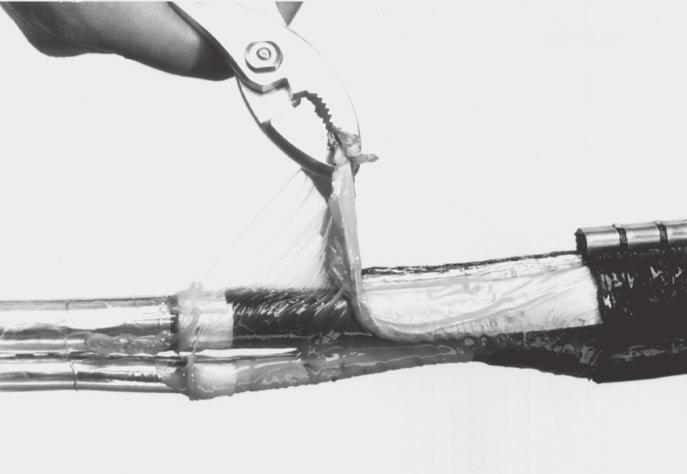

5 5.2 Poista pihdeillä kutisteen alumiinikaistale. Tarvittaessa lämmitä hieman uudelleen. 5.3 Liiman ollessa vielä kuumaa poista tukirakenteen liuskoituksen teippaus ja käännä liuskat ylös. Toista vaiheet 2-5 toisessa päässä. 6 XAGA 500: Leikkaa auki pituussuunnassa kutiste, ja lainerin yksi kerros esim. kaapelin vaipan avaustyökalulla. 6.1 Aukaise tukirakenne ja poista se. HUOM. Kaapeleiden pintaan jäävää liimaa ei tarvitse poistaa mutta, kun se on jäähtynyt kädenlämpöiseksi, suojaa liimainen alue kelmulla tai vastaavalla. 7 XAGA-550: Leikkaa kutiste puukolla pitkin kanisterin toista saumaa. Avaa ja poista kanisteri. 8 Vaippoihin jäänyttä liimaa ei tarvitse poistaa. Suojaa jäähtynyt liima lialta asennuksen ajaksi kelmulla tai teippaamalla(liimapuoli ulospäin). Tee jatkokseen tarvittavat muutostyöt. 9 UUDELLEEN SULKEMINEN Poista suojaus liimapinnoilta. Valitse sopiva XAGA 500 tai XAGA 550 -pakkaus ja asenna se ohjeen mukaan. 5
