BDS 275/BDS 575/ BDS 277/BDS 577 Blu-ray Disc -viritinvahvistin. Käyttöohje

Koko: px
Aloita esitys sivulta:

Download "BDS 275/BDS 575/ BDS 277/BDS 577 Blu-ray Disc -viritinvahvistin. Käyttöohje"

Transkriptio

1 275/BDS 575/ BDS 277/BDS 577 Blu-ray Disc -viritinvahvistin Käyttöohje

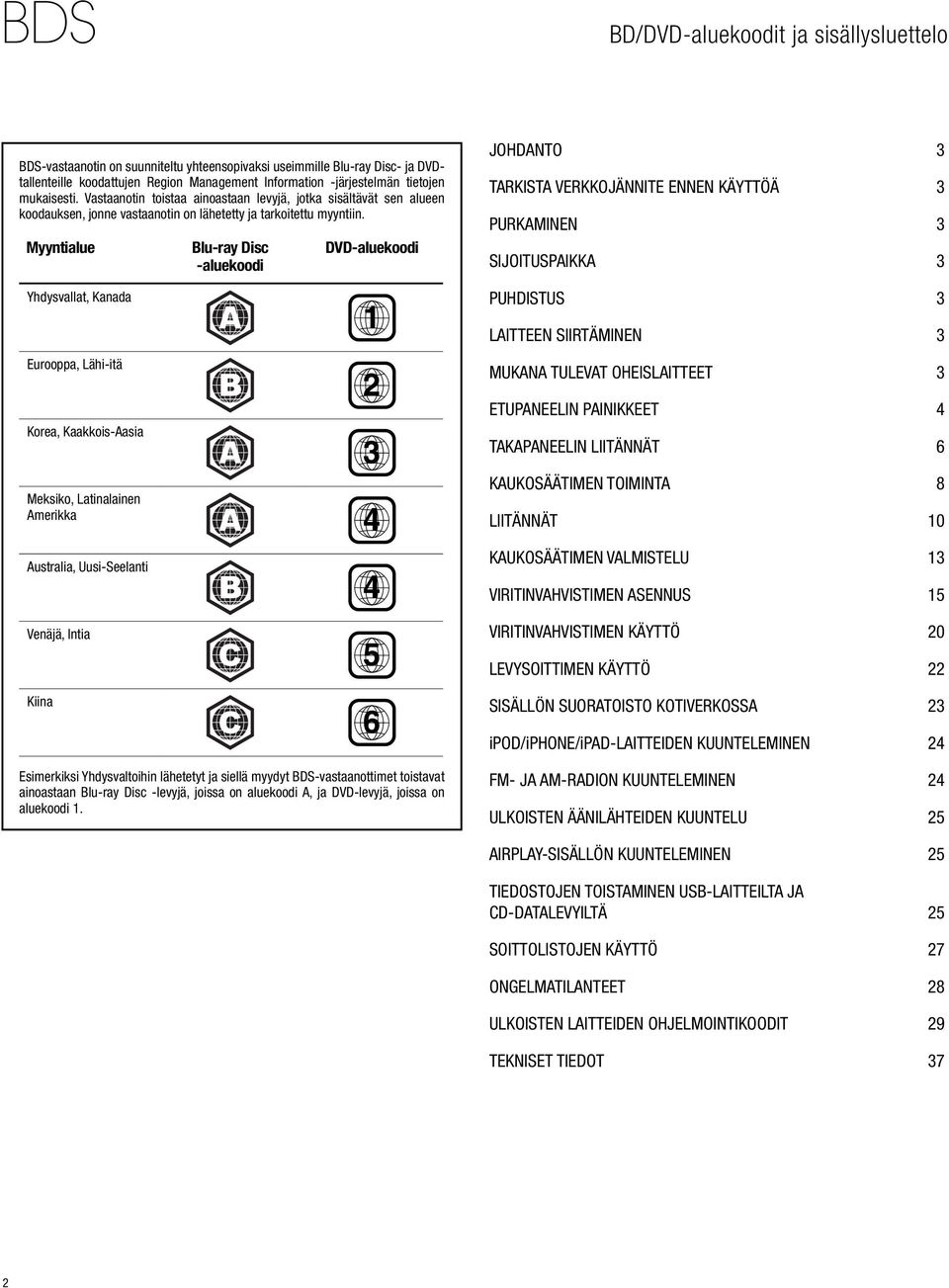

2 BD/DVD-aluekoodit ja sisällysluettelo BDS-vastaanotin on suunniteltu yhteensopivaksi useimmille Blu-ray Disc- ja DVDtallenteille koodattujen Region Management Information -järjestelmän tietojen mukaisesti. Vastaanotin toistaa ainoastaan levyjä, jotka sisältävät sen alueen koodauksen, jonne vastaanotin on lähetetty ja tarkoitettu myyntiin. Myyntialue Yhdysvallat, Kanada Blu-ray Disc -aluekoodi DVD-aluekoodi JOHDANTO 3 Tarkista verkkojännite ennen käyttöä 3 Purkaminen 3 Sijoituspaikka 3 Puhdistus 3 LAITTEEN SIIRTÄMINEN 3 Eurooppa, Lähi-itä Korea, Kaakkois-Aasia Meksiko, Latinalainen Amerikka Australia, Uusi-Seelanti Venäjä, Intia MUKANA TULEVAT OHEISLAITTEET 3 Etupaneelin painikkeet 4 Takapaneelin liitännät 6 Kaukosäätimen toiminta 8 Liitännät 10 Kaukosäätimen valmistelu 13 Viritinvahvistimen asennus 15 Viritinvahvistimen käyttö 20 Levysoittimen käyttö 22 Kiina Sisällön suoratoisto kotiverkossa 23 ipod/iphone/ipad-laitteiden kuunteleminen 24 Esimerkiksi Yhdysvaltoihin lähetetyt ja siellä myydyt BDS-vastaanottimet toistavat ainoastaan Blu-ray Disc -levyjä, joissa on aluekoodi A, ja DVD-levyjä, joissa on aluekoodi 1. FM- ja AM-radion kuunteleminen 24 Ulkoisten äänilähteiden kuuntelu 25 Airplay-sisällön kuunteleminen 25 Tiedostojen toistaminen USB-laitteilta ja CD-datalevyiltä 25 Soittolistojen käyttö 27 Ongelmatilanteet 28 Ulkoisten laitteiden ohjelmointikoodit 29 Tekniset tiedot 37 2

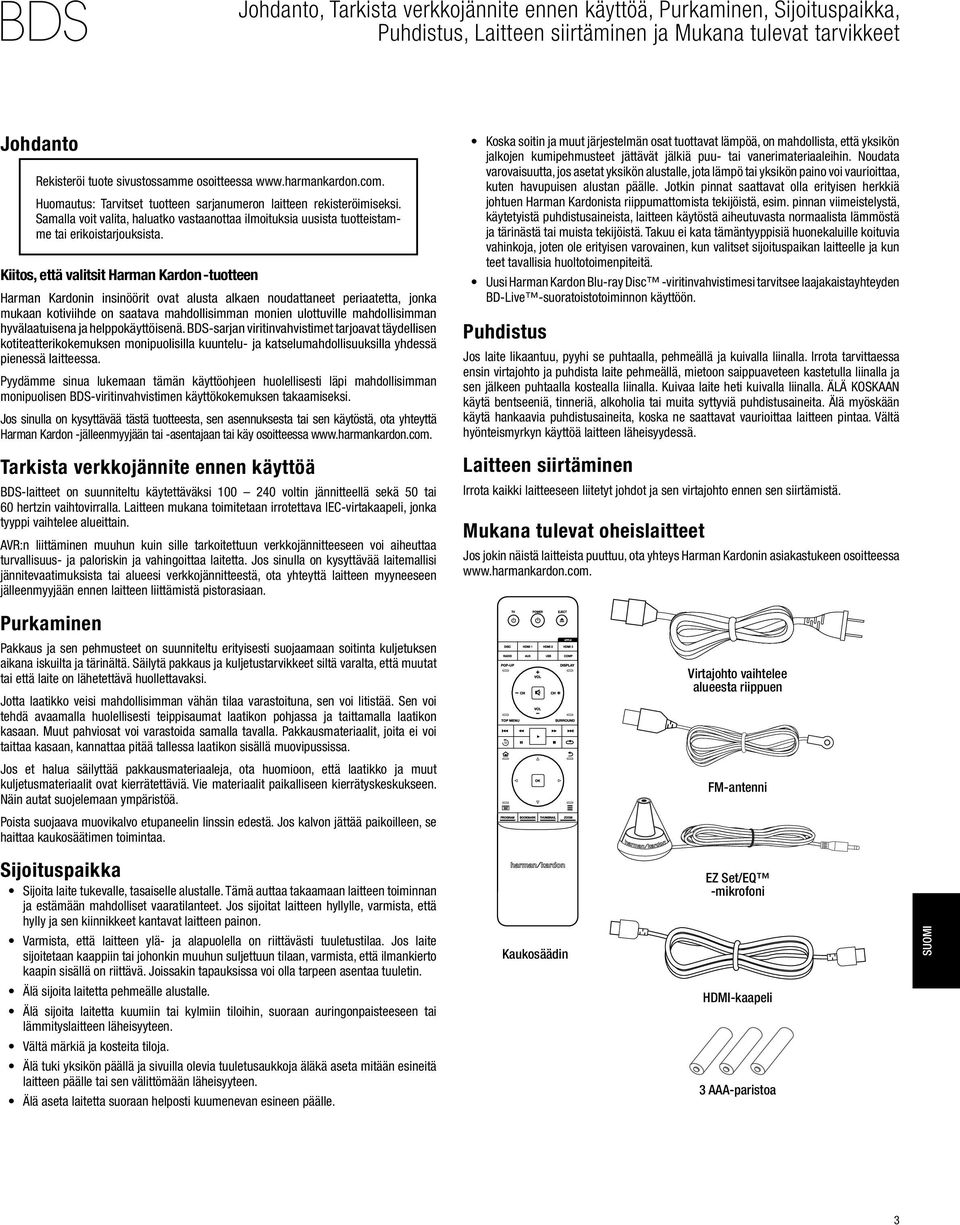

3 Johdanto, Tarkista verkkojännite ennen käyttöä, Purkaminen, Sijoituspaikka, Puhdistus, Laitteen siirtäminen ja Mukana tulevat tarvikkeet Johdanto Rekisteröi tuote sivustossamme osoitteessa Huomautus: Tarvitset tuotteen sarjanumeron laitteen rekisteröimiseksi. Samalla voit valita, haluatko vastaanottaa ilmoituksia uusista tuotteistamme tai erikoistarjouksista. Kiitos, että valitsit Harman Kardon -tuotteen Harman Kardonin insinöörit ovat alusta alkaen noudattaneet periaatetta, jonka mukaan kotiviihde on saatava mahdollisimman monien ulottuville mahdollisimman hyvälaatuisena ja helppokäyttöisenä. BDS-sarjan viritinvahvistimet tarjoavat täydellisen kotiteatterikokemuksen monipuolisilla kuuntelu- ja katselumahdollisuuksilla yhdessä pienessä laitteessa. Pyydämme sinua lukemaan tämän käyttöohjeen huolellisesti läpi mahdollisimman monipuolisen BDS-viritinvahvistimen käyttökokemuksen takaamiseksi. Jos sinulla on kysyttävää tästä tuotteesta, sen asennuksesta tai sen käytöstä, ota yhteyttä Harman Kardon -jälleenmyyjään tai -asentajaan tai käy osoitteessa Tarkista verkkojännite ennen käyttöä BDS-laitteet on suunniteltu käytettäväksi voltin jännitteellä sekä 50 tai 60 hertzin vaihtovirralla. Laitteen mukana toimitetaan irrotettava IEC-virtakaapeli, jonka tyyppi vaihtelee alueittain. AVR:n liittäminen muuhun kuin sille tarkoitettuun verkkojännitteeseen voi aiheuttaa turvallisuus- ja paloriskin ja vahingoittaa laitetta. Jos sinulla on kysyttävää laitemallisi jännitevaatimuksista tai alueesi verkkojännitteestä, ota yhteyttä laitteen myyneeseen jälleenmyyjään ennen laitteen liittämistä pistorasiaan. Purkaminen Pakkaus ja sen pehmusteet on suunniteltu erityisesti suojaamaan soitinta kuljetuksen aikana iskuilta ja tärinältä. Säilytä pakkaus ja kuljetustarvikkeet siltä varalta, että muutat tai että laite on lähetettävä huollettavaksi. Jotta laatikko veisi mahdollisimman vähän tilaa varastoituna, sen voi litistää. Sen voi tehdä avaamalla huolellisesti teippisaumat laatikon pohjassa ja taittamalla laatikon kasaan. Muut pahviosat voi varastoida samalla tavalla. Pakkausmateriaalit, joita ei voi taittaa kasaan, kannattaa pitää tallessa laatikon sisällä muovipussissa. Jos et halua säilyttää pakkausmateriaaleja, ota huomioon, että laatikko ja muut kuljetusmateriaalit ovat kierrätettäviä. Vie materiaalit paikalliseen kierrätyskeskukseen. Näin autat suojelemaan ympäristöä. Poista suojaava muovikalvo etupaneelin linssin edestä. Jos kalvon jättää paikoilleen, se haittaa kaukosäätimen toimintaa. Sijoituspaikka Sijoita laite tukevalle, tasaiselle alustalle. Tämä auttaa takaamaan laitteen toiminnan ja estämään mahdolliset vaaratilanteet. Jos sijoitat laitteen hyllylle, varmista, että hylly ja sen kiinnikkeet kantavat laitteen painon. Varmista, että laitteen ylä- ja alapuolella on riittävästi tuuletustilaa. Jos laite sijoitetaan kaappiin tai johonkin muuhun suljettuun tilaan, varmista, että ilmankierto kaapin sisällä on riittävä. Joissakin tapauksissa voi olla tarpeen asentaa tuuletin. Älä sijoita laitetta pehmeälle alustalle. Älä sijoita laitetta kuumiin tai kylmiin tiloihin, suoraan auringonpaisteeseen tai lämmityslaitteen läheisyyteen. Vältä märkiä ja kosteita tiloja. Älä tuki yksikön päällä ja sivuilla olevia tuuletusaukkoja äläkä aseta mitään esineitä laitteen päälle tai sen välittömään läheisyyteen. Älä aseta laitetta suoraan helposti kuumenevan esineen päälle. Koska soitin ja muut järjestelmän osat tuottavat lämpöä, on mahdollista, että yksikön jalkojen kumipehmusteet jättävät jälkiä puu- tai vanerimateriaaleihin. Noudata varovaisuutta, jos asetat yksikön alustalle, jota lämpö tai yksikön paino voi vaurioittaa, kuten havupuisen alustan päälle. Jotkin pinnat saattavat olla erityisen herkkiä johtuen Harman Kardonista riippumattomista tekijöistä, esim. pinnan viimeistelystä, käytetyistä puhdistusaineista, laitteen käytöstä aiheutuvasta normaalista lämmöstä ja tärinästä tai muista tekijöistä. Takuu ei kata tämäntyyppisiä huonekaluille koituvia vahinkoja, joten ole erityisen varovainen, kun valitset sijoituspaikan laitteelle ja kun teet tavallisia huoltotoimenpiteitä. Uusi Harman Kardon Blu-ray Disc -viritinvahvistimesi tarvitsee laajakaistayhteyden BD-Live -suoratoistotoiminnon käyttöön. Puhdistus Jos laite likaantuu, pyyhi se puhtaalla, pehmeällä ja kuivalla liinalla. Irrota tarvittaessa ensin virtajohto ja puhdista laite pehmeällä, mietoon saippuaveteen kastetulla liinalla ja sen jälkeen puhtaalla kostealla liinalla. Kuivaa laite heti kuivalla liinalla. ÄLÄ KOSKAAN käytä bentseeniä, tinneriä, alkoholia tai muita syttyviä puhdistusaineita. Älä myöskään käytä hankaavia puhdistusaineita, koska ne saattavat vaurioittaa laitteen pintaa. Vältä hyönteismyrkyn käyttöä laitteen läheisyydessä. Laitteen siirtäminen Irrota kaikki laitteeseen liitetyt johdot ja sen virtajohto ennen sen siirtämistä. Mukana tulevat oheislaitteet Jos jokin näistä laitteista puuttuu, ota yhteys Harman Kardonin asiakastukeen osoitteessa Kaukosäädin Virtajohto vaihtelee alueesta riippuen FM-antenni EZ Set/EQ -mikrofoni HDMI-kaapeli 3 AAA-paristoa Suomi 3

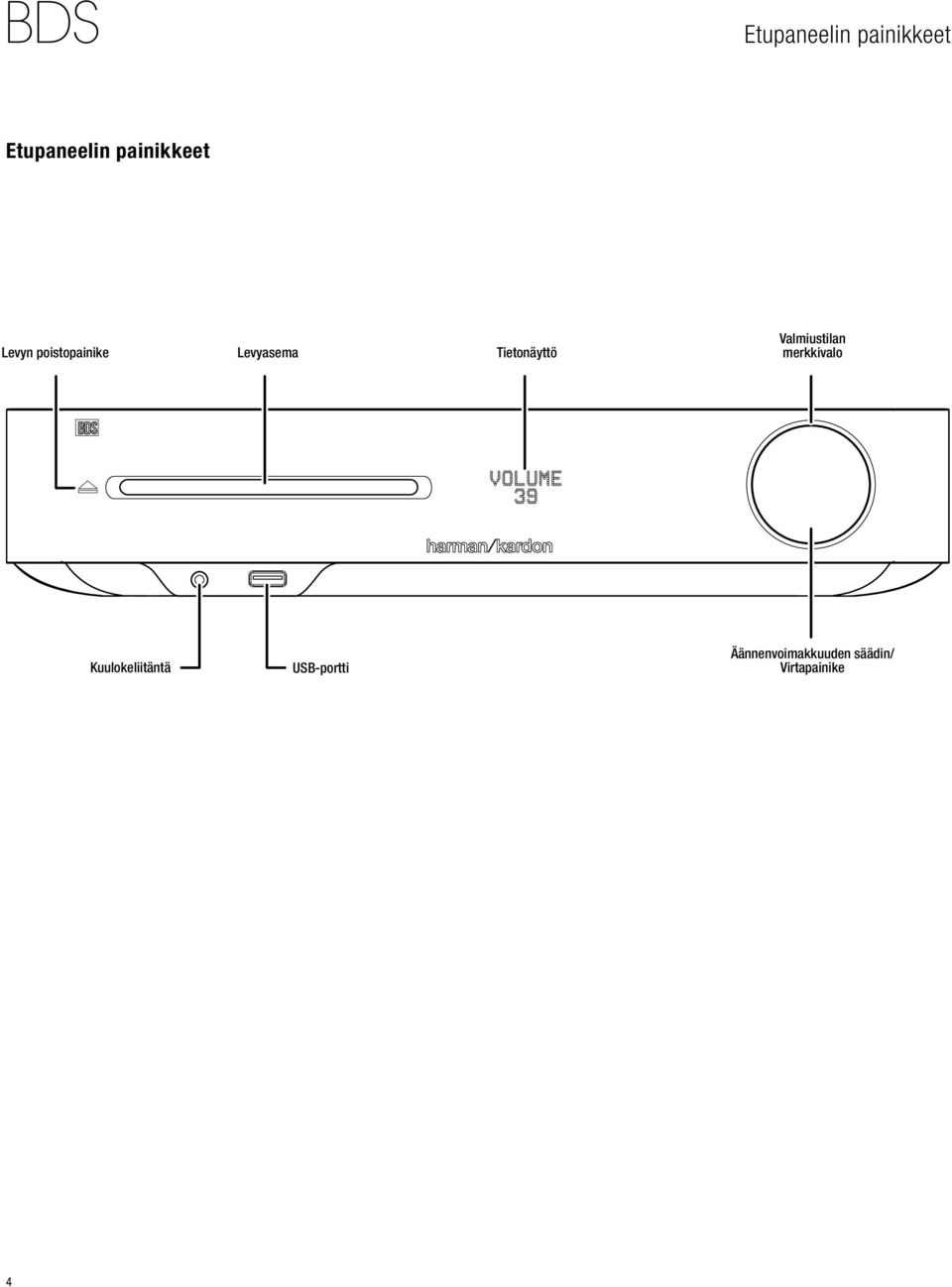

4 Etupaneelin painikkeet Etupaneelin painikkeet Levyn poistopainike Levyasema Tietonäyttö Valmiustilan merkkivalo Kuulokeliitäntä USB-portti Äännenvoimakkuuden säädin/ Virtapainike 4

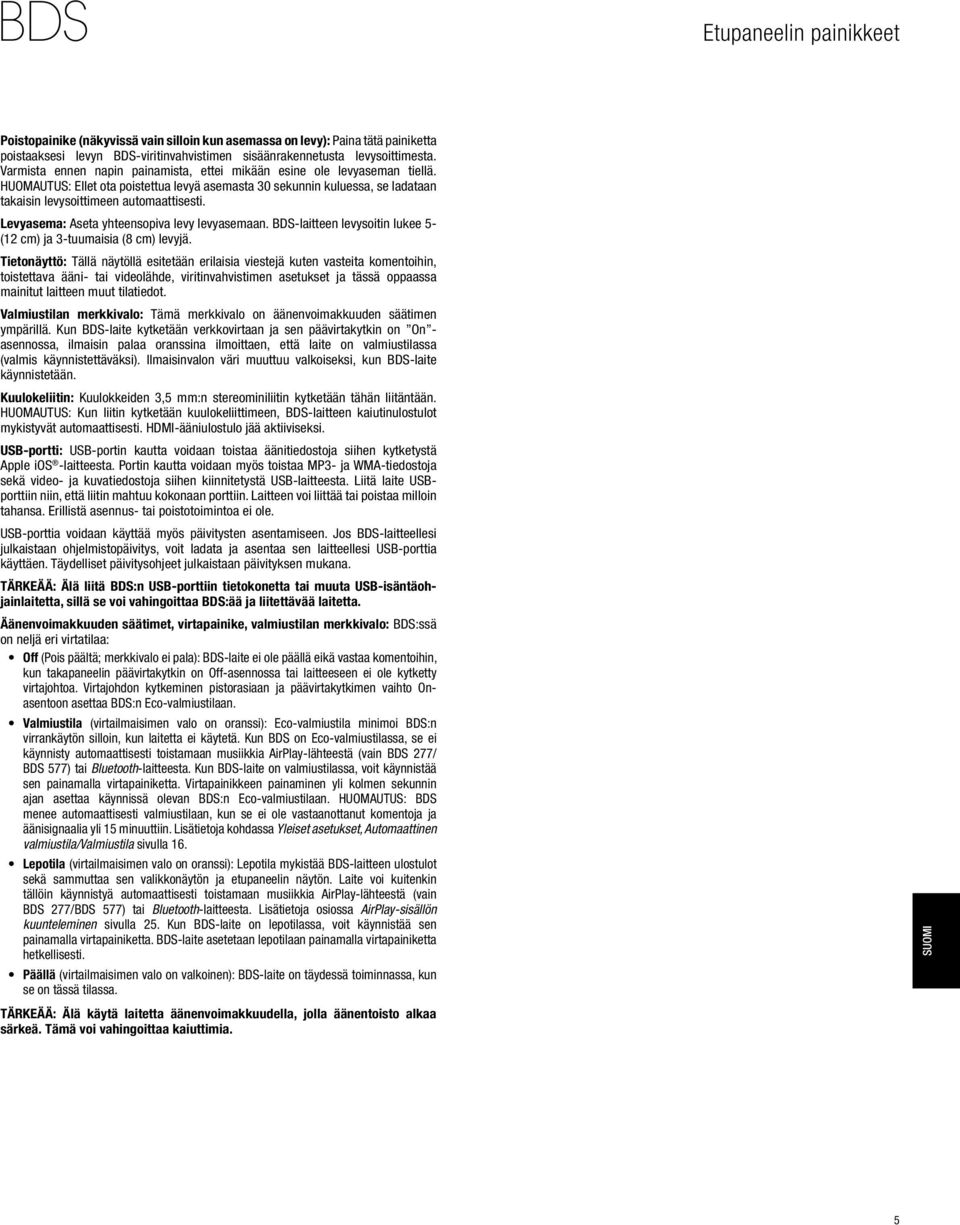

5 Etupaneelin painikkeet Poistopainike (näkyvissä vain silloin kun asemassa on levy): Paina tätä painiketta poistaaksesi levyn BDS-viritinvahvistimen sisäänrakennetusta levysoittimesta. Varmista ennen napin painamista, ettei mikään esine ole levyaseman tiellä. HUOMAUTUS: Ellet ota poistettua levyä asemasta 30 sekunnin kuluessa, se ladataan takaisin levysoittimeen automaattisesti. Levyasema: Aseta yhteensopiva levy levyasemaan. BDS-laitteen levysoitin lukee 5- (12 cm) ja 3-tuumaisia (8 cm) levyjä. Tietonäyttö: Tällä näytöllä esitetään erilaisia viestejä kuten vasteita komentoihin, toistettava ääni- tai videolähde, viritinvahvistimen asetukset ja tässä oppaassa mainitut laitteen muut tilatiedot. Valmiustilan merkkivalo: Tämä merkkivalo on äänenvoimakkuuden säätimen ympärillä. Kun BDS-laite kytketään verkkovirtaan ja sen päävirtakytkin on On - asennossa, ilmaisin palaa oranssina ilmoittaen, että laite on valmiustilassa (valmis käynnistettäväksi). Ilmaisinvalon väri muuttuu valkoiseksi, kun BDS-laite käynnistetään. Kuulokeliitin: Kuulokkeiden 3,5 mm:n stereominiliitin kytketään tähän liitäntään. HUOMAUTUS: Kun liitin kytketään kuulokeliittimeen, BDS-laitteen kaiutinulostulot mykistyvät automaattisesti. HDMI-ääniulostulo jää aktiiviseksi. USB-portti: USB-portin kautta voidaan toistaa äänitiedostoja siihen kytketystä Apple ios -laitteesta. Portin kautta voidaan myös toistaa MP3- ja WMA-tiedostoja sekä video- ja kuvatiedostoja siihen kiinnitetystä USB-laitteesta. Liitä laite USBporttiin niin, että liitin mahtuu kokonaan porttiin. Laitteen voi liittää tai poistaa milloin tahansa. Erillistä asennus- tai poistotoimintoa ei ole. USB-porttia voidaan käyttää myös päivitysten asentamiseen. Jos BDS-laitteellesi julkaistaan ohjelmistopäivitys, voit ladata ja asentaa sen laitteellesi USB-porttia käyttäen. Täydelliset päivitysohjeet julkaistaan päivityksen mukana. TÄRKEÄÄ: Älä liitä BDS:n USB-porttiin tietokonetta tai muuta USB-isäntäohjainlaitetta, sillä se voi vahingoittaa BDS:ää ja liitettävää laitetta. Äänenvoimakkuuden säätimet, virtapainike, valmiustilan merkkivalo: BDS:ssä on neljä eri virtatilaa: Off (Pois päältä; merkkivalo ei pala): BDS-laite ei ole päällä eikä vastaa komentoihin, kun takapaneelin päävirtakytkin on Off-asennossa tai laitteeseen ei ole kytketty virtajohtoa. Virtajohdon kytkeminen pistorasiaan ja päävirtakytkimen vaihto Onasentoon asettaa BDS:n Eco-valmiustilaan. Valmiustila (virtailmaisimen valo on oranssi): Eco-valmiustila minimoi BDS:n virrankäytön silloin, kun laitetta ei käytetä. Kun BDS on Eco-valmiustilassa, se ei käynnisty automaattisesti toistamaan musiikkia AirPlay-lähteestä (vain BDS 277/ BDS 577) tai Bluetooth-laitteesta. Kun BDS-laite on valmiustilassa, voit käynnistää sen painamalla virtapainiketta. Virtapainikkeen painaminen yli kolmen sekunnin ajan asettaa käynnissä olevan BDS:n Eco-valmiustilaan. HUOMAUTUS: BDS menee automaattisesti valmiustilaan, kun se ei ole vastaanottanut komentoja ja äänisignaalia yli 15 minuuttiin. Lisätietoja kohdassa Yleiset asetukset, Automaattinen valmiustila/valmiustila sivulla 16. Lepotila (virtailmaisimen valo on oranssi): Lepotila mykistää BDS-laitteen ulostulot sekä sammuttaa sen valikkonäytön ja etupaneelin näytön. Laite voi kuitenkin tällöin käynnistyä automaattisesti toistamaan musiikkia AirPlay-lähteestä (vain BDS 277/BDS 577) tai Bluetooth-laitteesta. Lisätietoja osiossa AirPlay-sisällön kuunteleminen sivulla 25. Kun BDS-laite on lepotilassa, voit käynnistää sen painamalla virtapainiketta. BDS-laite asetetaan lepotilaan painamalla virtapainiketta hetkellisesti. Päällä (virtailmaisimen valo on valkoinen): BDS-laite on täydessä toiminnassa, kun se on tässä tilassa. TÄRKEÄÄ: Älä käytä laitetta äänenvoimakkuudella, jolla äänentoisto alkaa särkeä. Tämä voi vahingoittaa kaiuttimia. Suomi 5

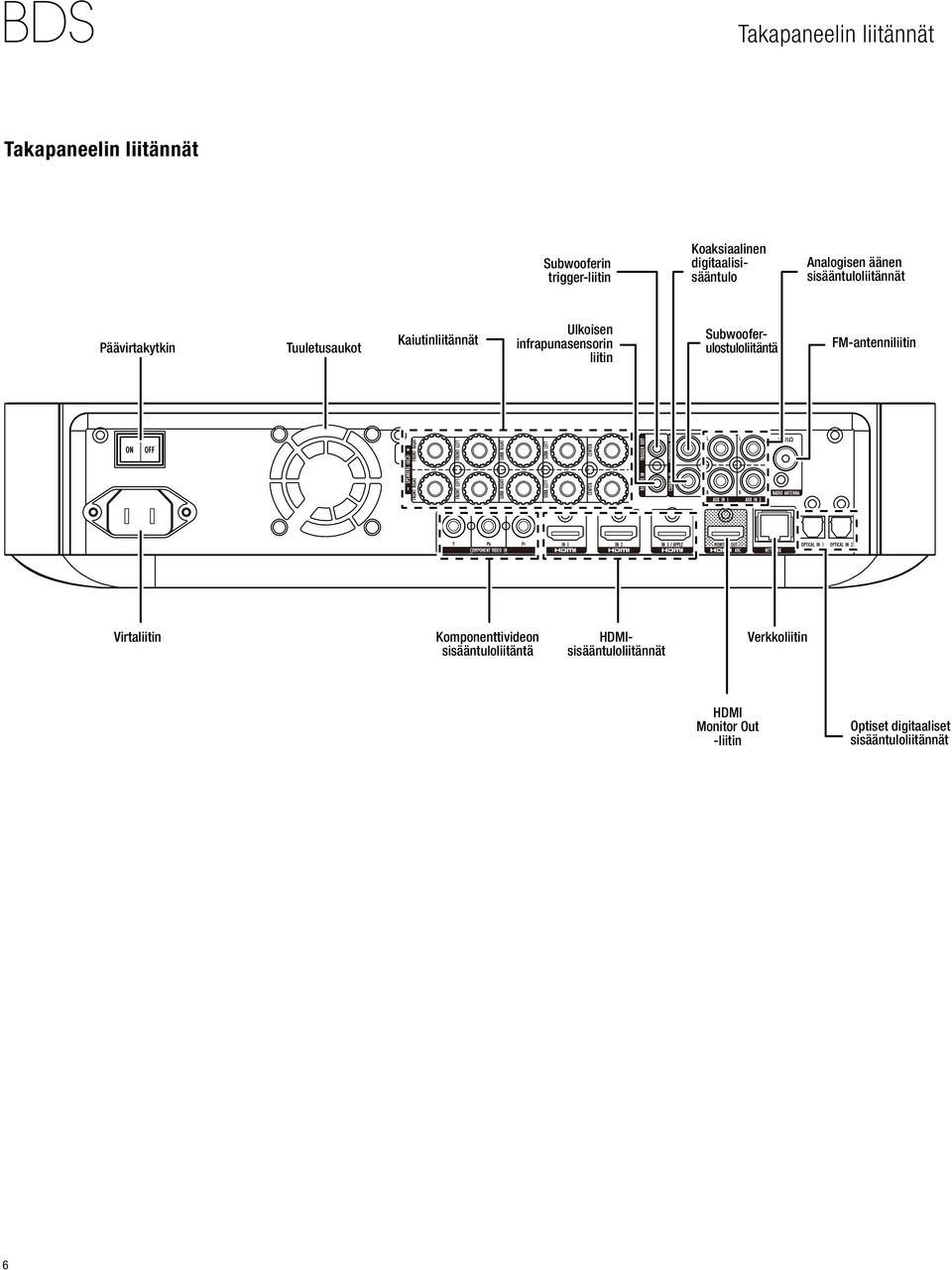

6 Takapaneelin liitännät Takapaneelin liitännät Subwooferin trigger-liitin Koaksiaalinen digitaalisisääntulo Analogisen äänen sisääntuloliitännät Päävirtakytkin Tuuletusaukot Kaiutinliitännät Ulkoisen infrapunasensorin liitin Subwooferulostuloliitäntä FM-antenniliitin Virtaliitin Komponenttivideon sisääntuloliitäntä HDMIsisääntuloliitännät Verkkoliitin HDMI Monitor Out -liitin Optiset digitaaliset sisääntuloliitännät 6

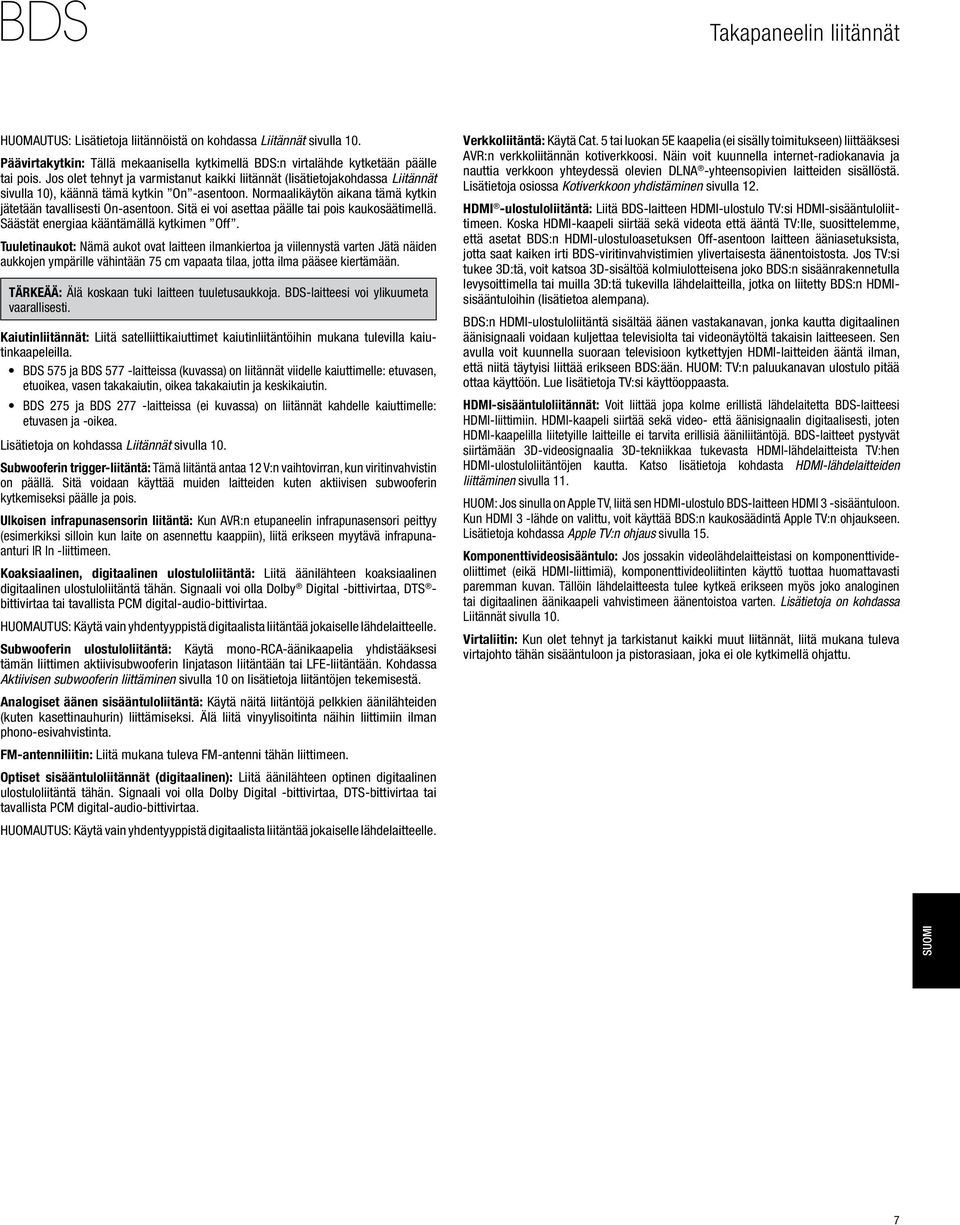

7 Takapaneelin liitännät HUOMAUTUS: Lisätietoja liitännöistä on kohdassa Liitännät sivulla 10. Päävirtakytkin: Tällä mekaanisella kytkimellä BDS:n virtalähde kytketään päälle tai pois. Jos olet tehnyt ja varmistanut kaikki liitännät (lisätietojakohdassa Liitännät sivulla 10), käännä tämä kytkin On -asentoon. Normaalikäytön aikana tämä kytkin jätetään tavallisesti On-asentoon. Sitä ei voi asettaa päälle tai pois kaukosäätimellä. Säästät energiaa kääntämällä kytkimen Off. Tuuletinaukot: Nämä aukot ovat laitteen ilmankiertoa ja viilennystä varten Jätä näiden aukkojen ympärille vähintään 75 cm vapaata tilaa, jotta ilma pääsee kiertämään. TÄRKEÄÄ: Älä koskaan tuki laitteen tuuletusaukkoja. BDS-laitteesi voi ylikuumeta vaarallisesti. Kaiutinliitännät: Liitä satelliittikaiuttimet kaiutinliitäntöihin mukana tulevilla kaiutinkaapeleilla. BDS 575 ja BDS 577 -laitteissa (kuvassa) on liitännät viidelle kaiuttimelle: etuvasen, etuoikea, vasen takakaiutin, oikea takakaiutin ja keskikaiutin. BDS 275 ja BDS 277 -laitteissa (ei kuvassa) on liitännät kahdelle kaiuttimelle: etuvasen ja -oikea. Lisätietoja on kohdassa Liitännät sivulla 10. Subwooferin trigger-liitäntä: Tämä liitäntä antaa 12 V:n vaihtovirran, kun viritinvahvistin on päällä. Sitä voidaan käyttää muiden laitteiden kuten aktiivisen subwooferin kytkemiseksi päälle ja pois. Ulkoisen infrapunasensorin liitäntä: Kun AVR:n etupaneelin infrapunasensori peittyy (esimerkiksi silloin kun laite on asennettu kaappiin), liitä erikseen myytävä infrapunaanturi IR In -liittimeen. Koaksiaalinen, digitaalinen ulostuloliitäntä: Liitä äänilähteen koaksiaalinen digitaalinen ulostuloliitäntä tähän. Signaali voi olla Dolby Digital -bittivirtaa, DTS - bittivirtaa tai tavallista PCM digital-audio-bittivirtaa. HUOMAUTUS: Käytä vain yhdentyyppistä digitaalista liitäntää jokaiselle lähdelaitteelle. Subwooferin ulostuloliitäntä: Käytä mono-rca-äänikaapelia yhdistääksesi tämän liittimen aktiivisubwooferin linjatason liitäntään tai LFE-liitäntään. Kohdassa Aktiivisen subwooferin liittäminen sivulla 10 on lisätietoja liitäntöjen tekemisestä. Analogiset äänen sisääntuloliitäntä: Käytä näitä liitäntöjä pelkkien äänilähteiden (kuten kasettinauhurin) liittämiseksi. Älä liitä vinyylisoitinta näihin liittimiin ilman phono-esivahvistinta. FM-antenniliitin: Liitä mukana tuleva FM-antenni tähän liittimeen. Optiset sisääntuloliitännät (digitaalinen): Liitä äänilähteen optinen digitaalinen ulostuloliitäntä tähän. Signaali voi olla Dolby Digital -bittivirtaa, DTS-bittivirtaa tai tavallista PCM digital-audio-bittivirtaa. HUOMAUTUS: Käytä vain yhdentyyppistä digitaalista liitäntää jokaiselle lähdelaitteelle. Verkkoliitäntä: Käytä Cat. 5 tai luokan 5E kaapelia (ei sisälly toimitukseen) liittääksesi AVR:n verkkoliitännän kotiverkkoosi. Näin voit kuunnella internet-radiokanavia ja nauttia verkkoon yhteydessä olevien DLNA -yhteensopivien laitteiden sisällöstä. Lisätietoja osiossa Kotiverkkoon yhdistäminen sivulla 12. HDMI -ulostuloliitäntä: Liitä BDS-laitteen HDMI-ulostulo TV:si HDMI-sisääntuloliittimeen. Koska HDMI-kaapeli siirtää sekä videota että ääntä TV:lle, suosittelemme, että asetat BDS:n HDMI-ulostuloasetuksen Off-asentoon laitteen ääniasetuksista, jotta saat kaiken irti BDS-viritinvahvistimien ylivertaisesta äänentoistosta. Jos TV:si tukee 3D:tä, voit katsoa 3D-sisältöä kolmiulotteisena joko BDS:n sisäänrakennetulla levysoittimella tai muilla 3D:tä tukevilla lähdelaitteilla, jotka on liitetty BDS:n HDMIsisääntuloihin (lisätietoa alempana). BDS:n HDMI-ulostuloliitäntä sisältää äänen vastakanavan, jonka kautta digitaalinen äänisignaali voidaan kuljettaa televisiolta tai videonäytöltä takaisin laitteeseen. Sen avulla voit kuunnella suoraan televisioon kytkettyjen HDMI-laitteiden ääntä ilman, että niitä täytyisi liittää erikseen BDS:ään. Huom: TV:n paluukanavan ulostulo pitää ottaa käyttöön. Lue lisätietoja TV:si käyttöoppaasta. HDMI-sisääntuloliitännät: Voit liittää jopa kolme erillistä lähdelaitetta BDS-laitteesi HDMI-liittimiin. HDMI-kaapeli siirtää sekä video- että äänisignaalin digitaalisesti, joten HDMI-kaapelilla liitetyille laitteille ei tarvita erillisiä ääniliitäntöjä. BDS-laitteet pystyvät siirtämään 3D-videosignaalia 3D-tekniikkaa tukevasta HDMI-lähdelaitteista TV:hen HDMI-ulostuloliitäntöjen kautta. Katso lisätietoja kohdasta HDMI-lähdelaitteiden liittäminen sivulla 11. Huom: Jos sinulla on Apple TV, liitä sen HDMI-ulostulo BDS-laitteen HDMI 3 -sisääntuloon. Kun HDMI 3 -lähde on valittu, voit käyttää BDS:n kaukosäädintä Apple TV:n ohjaukseen. Lisätietoja kohdassa Apple TV:n ohjaus sivulla 15. Komponenttivideosisääntulo: Jos jossakin videolähdelaitteistasi on komponenttivideoliittimet (eikä HDMI-liittimiä), komponenttivideoliitinten käyttö tuottaa huomattavasti paremman kuvan. Tällöin lähdelaitteesta tulee kytkeä erikseen myös joko analoginen tai digitaalinen äänikaapeli vahvistimeen äänentoistoa varten. Lisätietoja on kohdassa Liitännät sivulla 10. Virtaliitin: Kun olet tehnyt ja tarkistanut kaikki muut liitännät, liitä mukana tuleva virtajohto tähän sisääntuloon ja pistorasiaan, joka ei ole kytkimellä ohjattu. Suomi 7

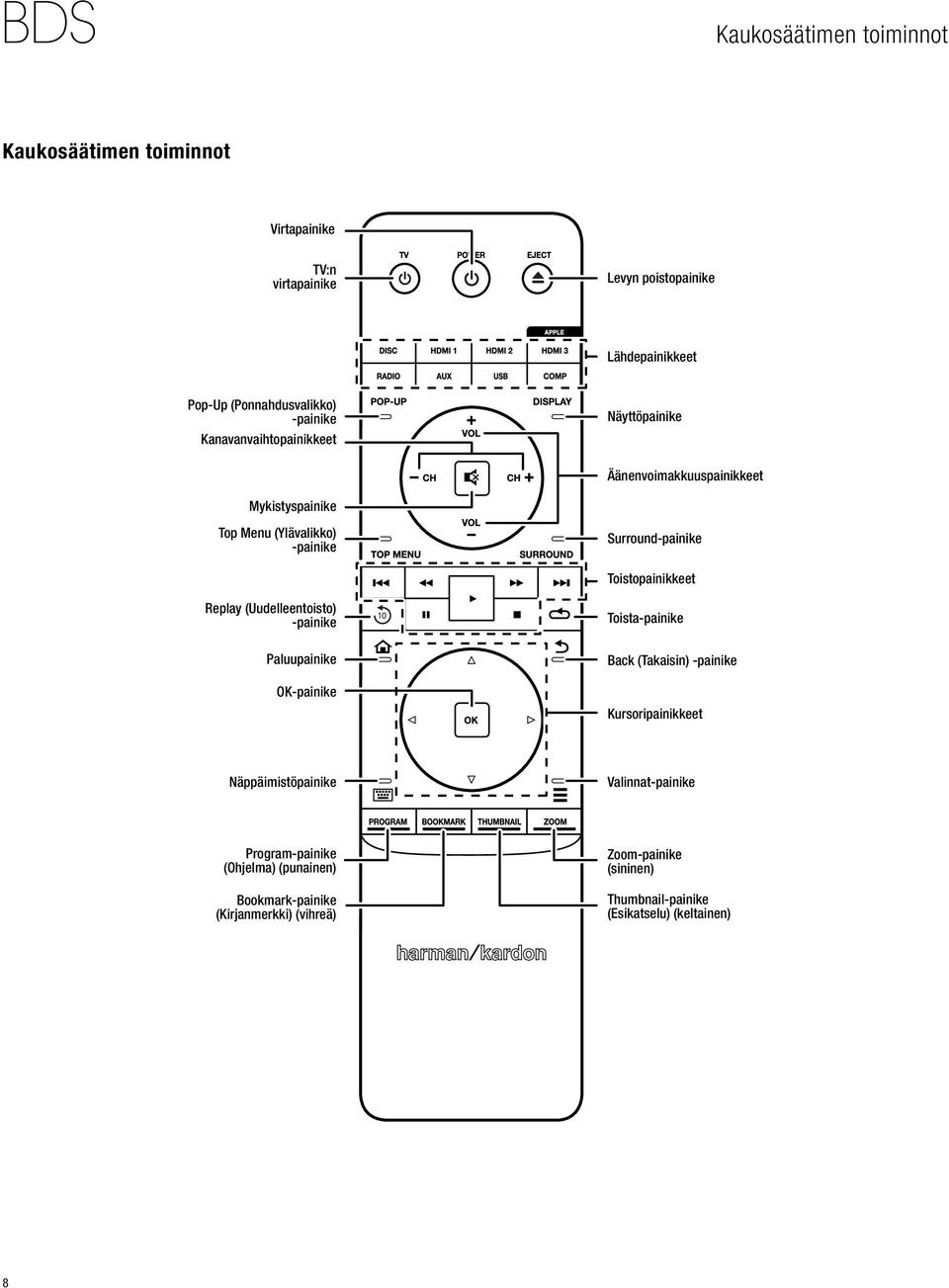

8 Kaukosäätimen toiminnot Kaukosäätimen toiminnot Virtapainike TV:n virtapainike Levyn poistopainike Lähdepainikkeet Pop-Up (Ponnahdusvalikko) -painike Kanavanvaihtopainikkeet Näyttöpainike Äänenvoimakkuuspainikkeet Mykistyspainike Top Menu (Ylävalikko) -painike Surround-painike Toistopainikkeet Replay (Uudelleentoisto) -painike Toista-painike Paluupainike OK-painike Back (Takaisin) -painike Kursoripainikkeet Näppäimistöpainike Valinnat-painike Program-painike (Ohjelma) (punainen) Bookmark-painike (Kirjanmerkki) (vihreä) Zoom-painike (sininen) Thumbnail-painike (Esikatselu) (keltainen) 8

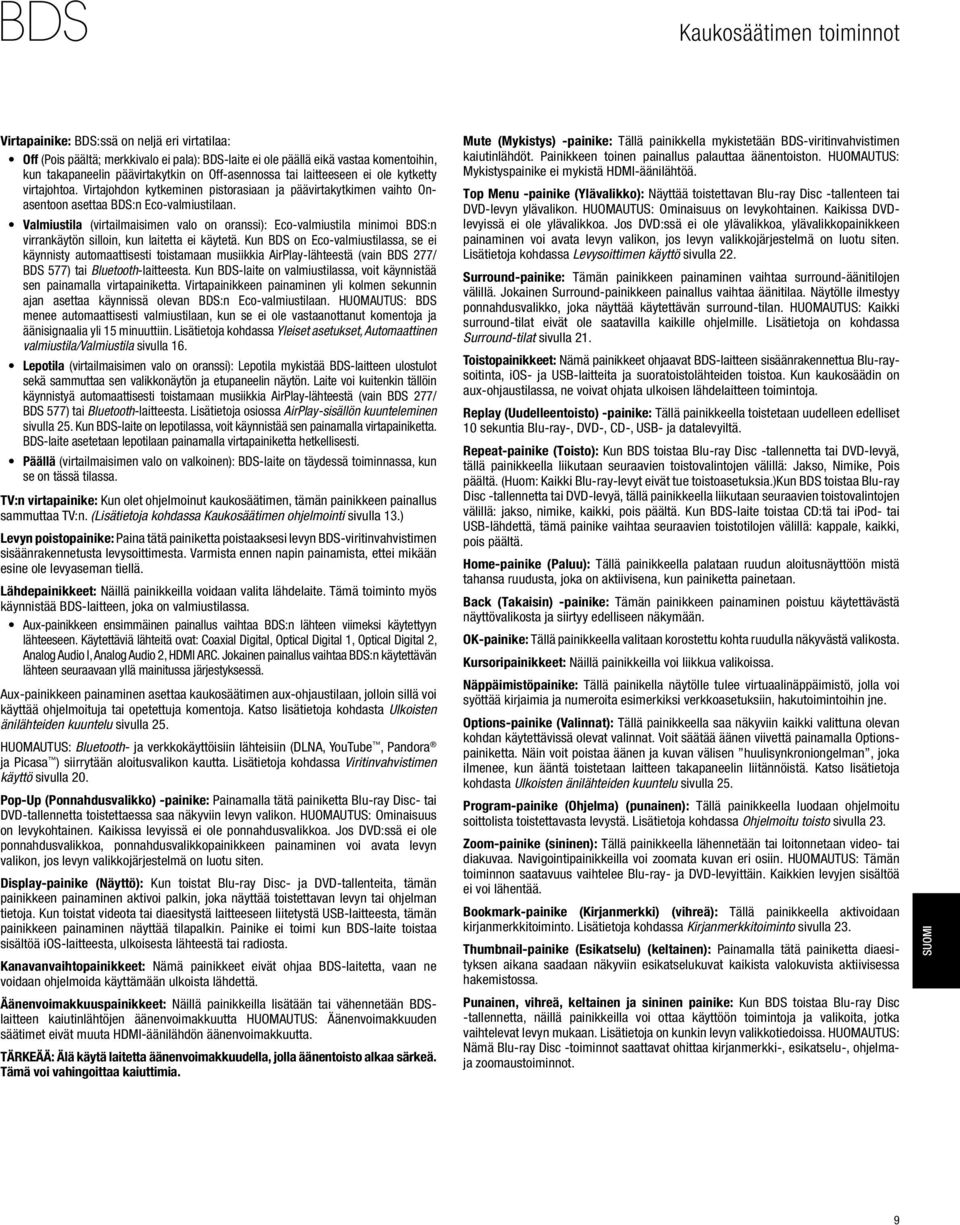

9 Kaukosäätimen toiminnot Virtapainike: BDS:ssä on neljä eri virtatilaa: Off (Pois päältä; merkkivalo ei pala): BDS-laite ei ole päällä eikä vastaa komentoihin, kun takapaneelin päävirtakytkin on Off-asennossa tai laitteeseen ei ole kytketty virtajohtoa. Virtajohdon kytkeminen pistorasiaan ja päävirtakytkimen vaihto Onasentoon asettaa BDS:n Eco-valmiustilaan. Valmiustila (virtailmaisimen valo on oranssi): Eco-valmiustila minimoi BDS:n virrankäytön silloin, kun laitetta ei käytetä. Kun BDS on Eco-valmiustilassa, se ei käynnisty automaattisesti toistamaan musiikkia AirPlay-lähteestä (vain BDS 277/ BDS 577) tai Bluetooth-laitteesta. Kun BDS-laite on valmiustilassa, voit käynnistää sen painamalla virtapainiketta. Virtapainikkeen painaminen yli kolmen sekunnin ajan asettaa käynnissä olevan BDS:n Eco-valmiustilaan. HUOMAUTUS: BDS menee automaattisesti valmiustilaan, kun se ei ole vastaanottanut komentoja ja äänisignaalia yli 15 minuuttiin. Lisätietoja kohdassa Yleiset asetukset, Automaattinen valmiustila/valmiustila sivulla 16. Lepotila (virtailmaisimen valo on oranssi): Lepotila mykistää BDS-laitteen ulostulot sekä sammuttaa sen valikkonäytön ja etupaneelin näytön. Laite voi kuitenkin tällöin käynnistyä automaattisesti toistamaan musiikkia AirPlay-lähteestä (vain BDS 277/ BDS 577) tai Bluetooth-laitteesta. Lisätietoja osiossa AirPlay-sisällön kuunteleminen sivulla 25. Kun BDS-laite on lepotilassa, voit käynnistää sen painamalla virtapainiketta. BDS-laite asetetaan lepotilaan painamalla virtapainiketta hetkellisesti. Päällä (virtailmaisimen valo on valkoinen): BDS-laite on täydessä toiminnassa, kun se on tässä tilassa. TV:n virtapainike: Kun olet ohjelmoinut kaukosäätimen, tämän painikkeen painallus sammuttaa TV:n. (Lisätietoja kohdassa Kaukosäätimen ohjelmointi sivulla 13.) Levyn poistopainike: Paina tätä painiketta poistaaksesi levyn BDS-viritinvahvistimen sisäänrakennetusta levysoittimesta. Varmista ennen napin painamista, ettei mikään esine ole levyaseman tiellä. Lähdepainikkeet: Näillä painikkeilla voidaan valita lähdelaite. Tämä toiminto myös käynnistää BDS-laitteen, joka on valmiustilassa. Aux-painikkeen ensimmäinen painallus vaihtaa BDS:n lähteen viimeksi käytettyyn lähteeseen. Käytettäviä lähteitä ovat: Coaxial Digital, Optical Digital 1, Optical Digital 2, Analog Audio I, Analog Audio 2, HDMI ARC. Jokainen painallus vaihtaa BDS:n käytettävän lähteen seuraavaan yllä mainitussa järjestyksessä. Aux-painikkeen painaminen asettaa kaukosäätimen aux-ohjaustilaan, jolloin sillä voi käyttää ohjelmoituja tai opetettuja komentoja. Katso lisätietoja kohdasta Ulkoisten änilähteiden kuuntelu sivulla 25. HUOMAUTUS: Bluetooth- ja verkkokäyttöisiin lähteisiin (DLNA, YouTube, Pandora ja Picasa ) siirrytään aloitusvalikon kautta. Lisätietoja kohdassa Viritinvahvistimen käyttö sivulla 20. Pop-Up (Ponnahdusvalikko) -painike: Painamalla tätä painiketta Blu-ray Disc- tai DVD-tallennetta toistettaessa saa näkyviin levyn valikon. HUOMAUTUS: Ominaisuus on levykohtainen. Kaikissa levyissä ei ole ponnahdusvalikkoa. Jos DVD:ssä ei ole ponnahdusvalikkoa, ponnahdusvalikkopainikkeen painaminen voi avata levyn valikon, jos levyn valikkojärjestelmä on luotu siten. Display-painike (Näyttö): Kun toistat Blu-ray Disc- ja DVD-tallenteita, tämän painikkeen painaminen aktivoi palkin, joka näyttää toistettavan levyn tai ohjelman tietoja. Kun toistat videota tai diaesitystä laitteeseen liitetystä USB-laitteesta, tämän painikkeen painaminen näyttää tilapalkin. Painike ei toimi kun BDS-laite toistaa sisältöä ios-laitteesta, ulkoisesta lähteestä tai radiosta. Kanavanvaihtopainikkeet: Nämä painikkeet eivät ohjaa BDS-laitetta, vaan ne voidaan ohjelmoida käyttämään ulkoista lähdettä. Äänenvoimakkuuspainikkeet: Näillä painikkeilla lisätään tai vähennetään BDSlaitteen kaiutinlähtöjen äänenvoimakkuutta HUOMAUTUS: Äänenvoimakkuuden säätimet eivät muuta HDMI-äänilähdön äänenvoimakkuutta. TÄRKEÄÄ: Älä käytä laitetta äänenvoimakkuudella, jolla äänentoisto alkaa särkeä. Tämä voi vahingoittaa kaiuttimia. Mute (Mykistys) -painike: Tällä painikkella mykistetään BDS-viritinvahvistimen kaiutinlähdöt. Painikkeen toinen painallus palauttaa äänentoiston. HUOMAUTUS: Mykistyspainike ei mykistä HDMI-äänilähtöä. Top Menu -painike (Ylävalikko): Näyttää toistettavan Blu-ray Disc -tallenteen tai DVD-levyn ylävalikon. HUOMAUTUS: Ominaisuus on levykohtainen. Kaikissa DVDlevyissä ei ole ylävalikkoa. Jos DVD:ssä ei ole ylävalikkoa, ylävalikkopainikkeen painaminen voi avata levyn valikon, jos levyn valikkojärjestelmä on luotu siten. Lisätietoja kohdassa Levysoittimen käyttö sivulla 22. Surround-painike: Tämän painikkeen painaminen vaihtaa surround-äänitilojen välillä. Jokainen Surround-painikkeen painallus vaihtaa äänitilaa. Näytölle ilmestyy ponnahdusvalikko, joka näyttää käytettävän surround-tilan. HUOMAUTUS: Kaikki surround-tilat eivät ole saatavilla kaikille ohjelmille. Lisätietoja on kohdassa Surround-tilat sivulla 21. Toistopainikkeet: Nämä painikkeet ohjaavat BDS-laitteen sisäänrakennettua Blu-raysoitinta, ios- ja USB-laitteita ja suoratoistolähteiden toistoa. Kun kaukosäädin on aux-ohjaustilassa, ne voivat ohjata ulkoisen lähdelaitteen toimintoja. Replay (Uudelleentoisto) -painike: Tällä painikkeella toistetaan uudelleen edelliset 10 sekuntia Blu-ray-, DVD-, CD-, USB- ja datalevyiltä. Repeat-painike (Toisto): Kun BDS toistaa Blu-ray Disc -tallennetta tai DVD-levyä, tällä painikkeella liikutaan seuraavien toistovalintojen välillä: Jakso, Nimike, Pois päältä. (Huom: Kaikki Blu-ray-levyt eivät tue toistoasetuksia.)kun BDS toistaa Blu-ray Disc -tallennetta tai DVD-levyä, tällä painikkeella liikutaan seuraavien toistovalintojen välillä: jakso, nimike, kaikki, pois päältä. Kun BDS-laite toistaa CD:tä tai ipod- tai USB-lähdettä, tämä painike vaihtaa seuraavien toistotilojen välillä: kappale, kaikki, pois päältä. Home-painike (Paluu): Tällä painikkeella palataan ruudun aloitusnäyttöön mistä tahansa ruudusta, joka on aktiivisena, kun painiketta painetaan. Back (Takaisin) -painike: Tämän painikkeen painaminen poistuu käytettävästä näyttövalikosta ja siirtyy edelliseen näkymään. OK-painike: Tällä painikkeella valitaan korostettu kohta ruudulla näkyvästä valikosta. Kursoripainikkeet: Näillä painikkeilla voi liikkua valikoissa. Näppäimistöpainike: Tällä painikella näytölle tulee virtuaalinäppäimistö, jolla voi syöttää kirjaimia ja numeroita esimerkiksi verkkoasetuksiin, hakutoimintoihin jne. Options-painike (Valinnat): Tällä painikkeella saa näkyviin kaikki valittuna olevan kohdan käytettävissä olevat valinnat. Voit säätää äänen viivettä painamalla Optionspainiketta. Näin voit poistaa äänen ja kuvan välisen huulisynkroniongelman, joka ilmenee, kun ääntä toistetaan laitteen takapaneelin liitännöistä. Katso lisätietoja kohdasta Ulkoisten änilähteiden kuuntelu sivulla 25. Program-painike (Ohjelma) (punainen): Tällä painikkeella luodaan ohjelmoitu soittolista toistettavasta levystä. Lisätietoja kohdassa Ohjelmoitu toisto sivulla 23. Zoom-painike (sininen): Tällä painikkeella lähennetään tai loitonnetaan video- tai diakuvaa. Navigointipainikkeilla voi zoomata kuvan eri osiin. HUOMAUTUS: Tämän toiminnon saatavuus vaihtelee Blu-ray- ja DVD-levyittäin. Kaikkien levyjen sisältöä ei voi lähentää. Bookmark-painike (Kirjanmerkki) (vihreä): Tällä painikkeella aktivoidaan kirjanmerkkitoiminto. Lisätietoja kohdassa Kirjanmerkkitoiminto sivulla 23. Thumbnail-painike (Esikatselu) (keltainen): Painamalla tätä painiketta diaesityksen aikana saadaan näkyviin esikatselukuvat kaikista valokuvista aktiivisessa hakemistossa. Punainen, vihreä, keltainen ja sininen painike: Kun BDS toistaa Blu-ray Disc -tallennetta, näillä painikkeilla voi ottaa käyttöön toimintoja ja valikoita, jotka vaihtelevat levyn mukaan. Lisätietoja on kunkin levyn valikkotiedoissa. HUOMAUTUS: Nämä Blu-ray Disc -toiminnot saattavat ohittaa kirjanmerkki-, esikatselu-, ohjelmaja zoomaustoiminnot. Suomi 9

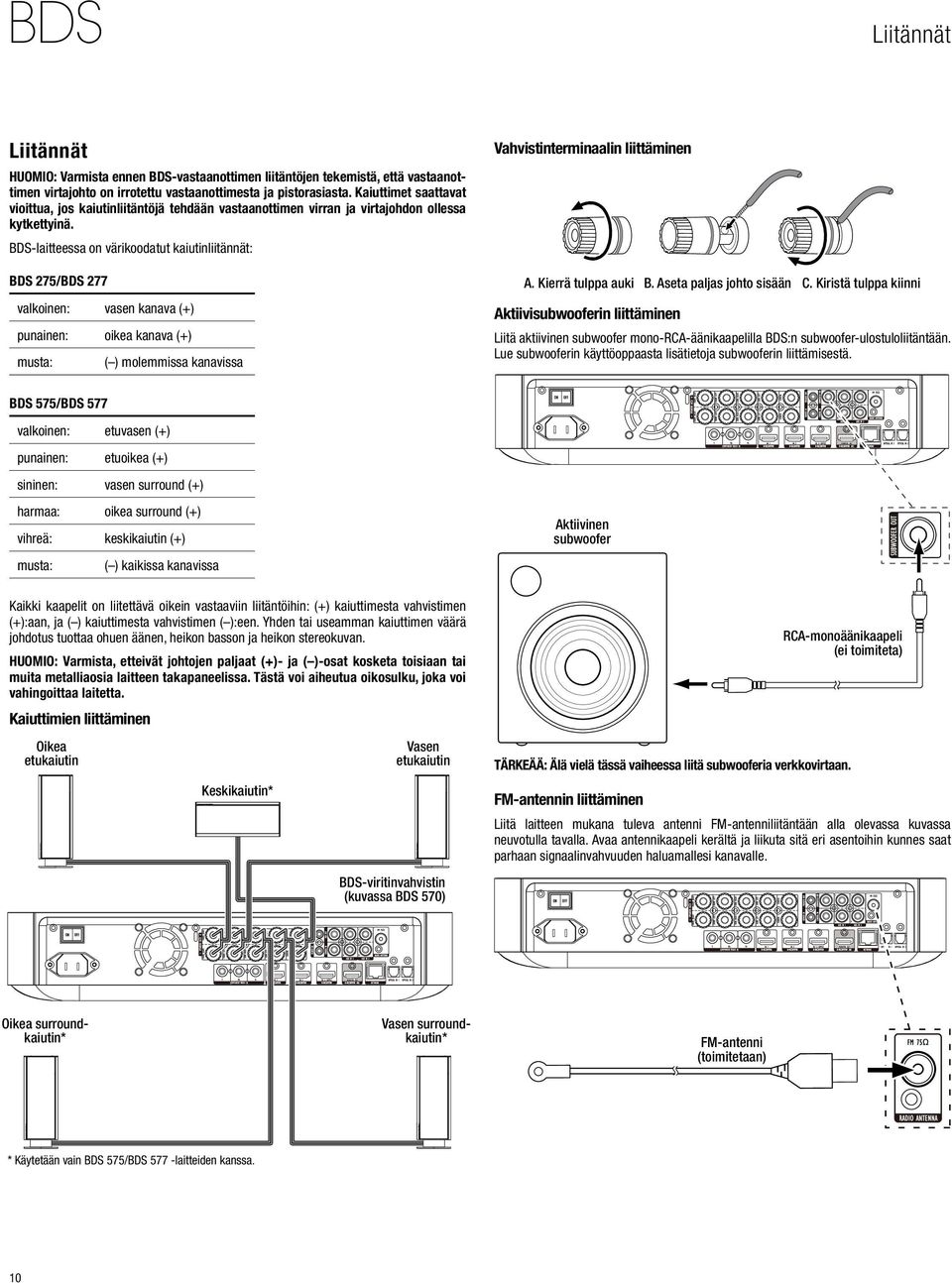

10 Liitännät Liitännät HUOMIO: Varmista ennen BDS-vastaanottimen liitäntöjen tekemistä, että vastaanottimen virtajohto on irrotettu vastaanottimesta ja pistorasiasta. Kaiuttimet saattavat vioittua, jos kaiutinliitäntöjä tehdään vastaanottimen virran ja virtajohdon ollessa kytkettyinä. BDS-laitteessa on värikoodatut kaiutinliitännät: BDS 275/BDS 277 valkoinen: vasen kanava (+) punainen: oikea kanava (+) musta: ( ) molemmissa kanavissa Vahvistinterminaalin liittäminen A. Kierrä tulppa auki B. Aseta paljas johto sisään C. Kiristä tulppa kiinni Aktiivisubwooferin liittäminen Liitä aktiivinen subwoofer mono-rca-äänikaapelilla BDS:n subwoofer-ulostuloliitäntään. Lue subwooferin käyttöoppaasta lisätietoja subwooferin liittämisestä. BDS 575/BDS 577 valkoinen: etuvasen (+) punainen: etuoikea (+) sininen: vasen surround (+) harmaa: oikea surround (+) vihreä: keskikaiutin (+) musta: ( ) kaikissa kanavissa Aktiivinen subwoofer Kaikki kaapelit on liitettävä oikein vastaaviin liitäntöihin: (+) kaiuttimesta vahvistimen (+):aan, ja ( ) kaiuttimesta vahvistimen ( ):een. Yhden tai useamman kaiuttimen väärä johdotus tuottaa ohuen äänen, heikon basson ja heikon stereokuvan. HUOMIO: Varmista, etteivät johtojen paljaat (+)- ja ( )-osat kosketa toisiaan tai muita metalliaosia laitteen takapaneelissa. Tästä voi aiheutua oikosulku, joka voi vahingoittaa laitetta. Kaiuttimien liittäminen Oikea etukaiutin Keskikaiutin* Vasen etukaiutin BDS-viritinvahvistin (kuvassa BDS 570) RCA-monoäänikaapeli (ei toimiteta) TÄRKEÄÄ: Älä vielä tässä vaiheessa liitä subwooferia verkkovirtaan. FM-antennin liittäminen Liitä laitteen mukana tuleva antenni FM-antenniliitäntään alla olevassa kuvassa neuvotulla tavalla. Avaa antennikaapeli kerältä ja liikuta sitä eri asentoihin kunnes saat parhaan signaalinvahvuuden haluamallesi kanavalle. Oikea surroundkaiutin* Vasen surroundkaiutin* FM-antenni (toimitetaan) * Käytetään vain BDS 575/BDS 577 -laitteiden kanssa. 10

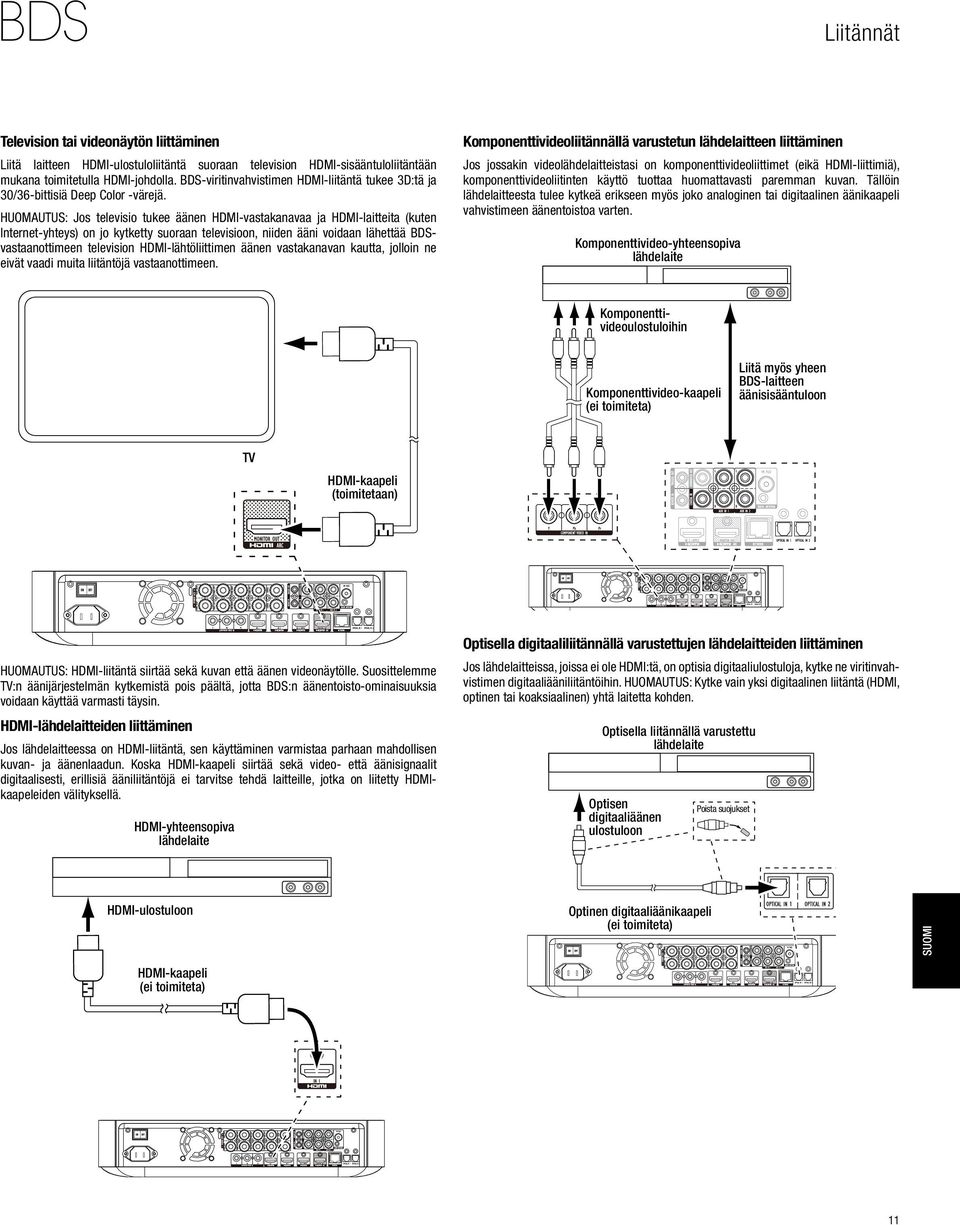

11 Liitännät Television tai videonäytön liittäminen Liitä laitteen HDMI-ulostuloliitäntä suoraan television HDMI-sisääntuloliitäntään mukana toimitetulla HDMI-johdolla. BDS-viritinvahvistimen HDMI-liitäntä tukee 3D:tä ja 30/36-bittisiä Deep Color -värejä. HUOMAUTUS: Jos televisio tukee äänen HDMI-vastakanavaa ja HDMI-laitteita (kuten Internet-yhteys) on jo kytketty suoraan televisioon, niiden ääni voidaan lähettää BDSvastaanottimeen television HDMI-lähtöliittimen äänen vastakanavan kautta, jolloin ne eivät vaadi muita liitäntöjä vastaanottimeen. Komponenttivideoliitännällä varustetun lähdelaitteen liittäminen Jos jossakin videolähdelaitteistasi on komponenttivideoliittimet (eikä HDMI-liittimiä), komponenttivideoliitinten käyttö tuottaa huomattavasti paremman kuvan. Tällöin lähdelaitteesta tulee kytkeä erikseen myös joko analoginen tai digitaalinen äänikaapeli vahvistimeen äänentoistoa varten. Komponenttivideo-yhteensopiva lähdelaite Komponenttivideoulostuloihin Komponenttivideo-kaapeli (ei toimiteta) Liitä myös yheen BDS-laitteen äänisisääntuloon TV HDMI-kaapeli (toimitetaan) HUOMAUTUS: HDMI-liitäntä siirtää sekä kuvan että äänen videonäytölle. Suosittelemme TV:n äänijärjestelmän kytkemistä pois päältä, jotta BDS:n äänentoisto-ominaisuuksia voidaan käyttää varmasti täysin. HDMI-lähdelaitteiden liittäminen Jos lähdelaitteessa on HDMI-liitäntä, sen käyttäminen varmistaa parhaan mahdollisen kuvan- ja äänenlaadun. Koska HDMI-kaapeli siirtää sekä video- että äänisignaalit digitaalisesti, erillisiä ääniliitäntöjä ei tarvitse tehdä laitteille, jotka on liitetty HDMIkaapeleiden välityksellä. HDMI-yhteensopiva lähdelaite Optisella digitaaliliitännällä varustettujen lähdelaitteiden liittäminen Jos lähdelaitteissa, joissa ei ole HDMI:tä, on optisia digitaaliulostuloja, kytke ne viritinvahvistimen digitaaliääniliitäntöihin. HUOMAUTUS: Kytke vain yksi digitaalinen liitäntä (HDMI, optinen tai koaksiaalinen) yhtä laitetta kohden. Optisella liitännällä varustettu lähdelaite Optisen digitaaliäänen ulostuloon Poista suojukset HDMI-ulostuloon Optinen digitaaliäänikaapeli (ei toimiteta) Suomi HDMI-kaapeli (ei toimiteta) 11

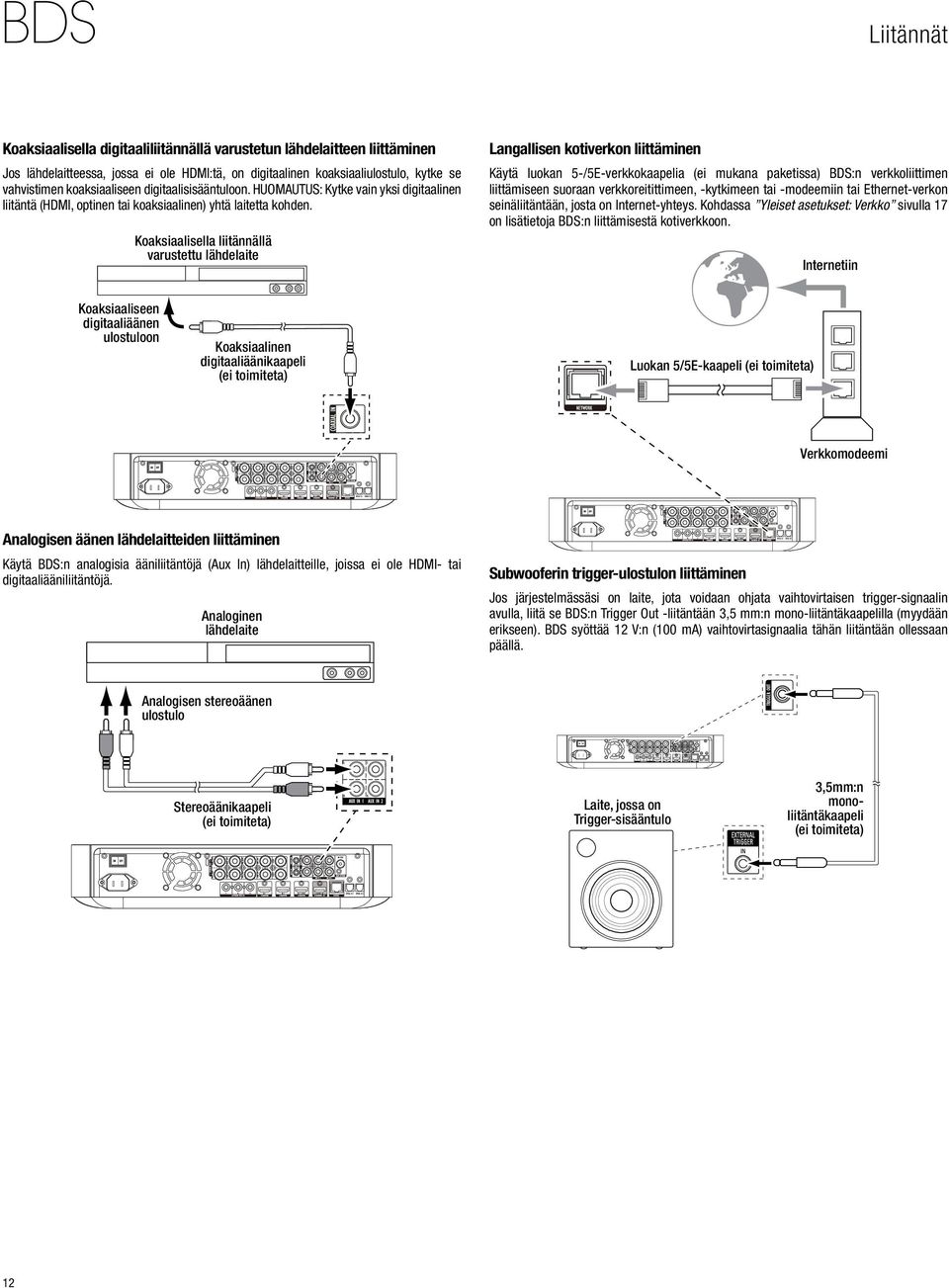

12 Liitännät Koaksiaalisella digitaaliliitännällä varustetun lähdelaitteen liittäminen Jos lähdelaitteessa, jossa ei ole HDMI:tä, on digitaalinen koaksiaaliulostulo, kytke se vahvistimen koaksiaaliseen digitaalisisääntuloon. HUOMAUTUS: Kytke vain yksi digitaalinen liitäntä (HDMI, optinen tai koaksiaalinen) yhtä laitetta kohden. Koaksiaalisella liitännällä varustettu lähdelaite Langallisen kotiverkon liittäminen Käytä luokan 5-/5E-verkkokaapelia (ei mukana paketissa) BDS:n verkkoliittimen liittämiseen suoraan verkkoreitittimeen, -kytkimeen tai -modeemiin tai Ethernet-verkon seinäliitäntään, josta on Internet-yhteys. Kohdassa Yleiset asetukset: Verkko sivulla 17 on lisätietoja BDS:n liittämisestä kotiverkkoon. Internetiin Koaksiaaliseen digitaaliäänen ulostuloon Koaksiaalinen digitaaliäänikaapeli (ei toimiteta) Luokan 5/5E-kaapeli (ei toimiteta) Verkkomodeemi Analogisen äänen lähdelaitteiden liittäminen Käytä BDS:n analogisia ääniliitäntöjä (Aux In) lähdelaitteille, joissa ei ole HDMI- tai digitaaliääniliitäntöjä. Analoginen lähdelaite Subwooferin trigger-ulostulon liittäminen Jos järjestelmässäsi on laite, jota voidaan ohjata vaihtovirtaisen trigger-signaalin avulla, liitä se BDS:n Trigger Out -liitäntään 3,5 mm:n mono-liitäntäkaapelilla (myydään erikseen). BDS syöttää 12 V:n (100 ma) vaihtovirtasignaalia tähän liitäntään ollessaan päällä. Analogisen stereoäänen ulostulo Stereoäänikaapeli (ei toimiteta) Laite, jossa on Trigger-sisääntulo 3,5mm:n monoliitäntäkaapeli (ei toimiteta) 12

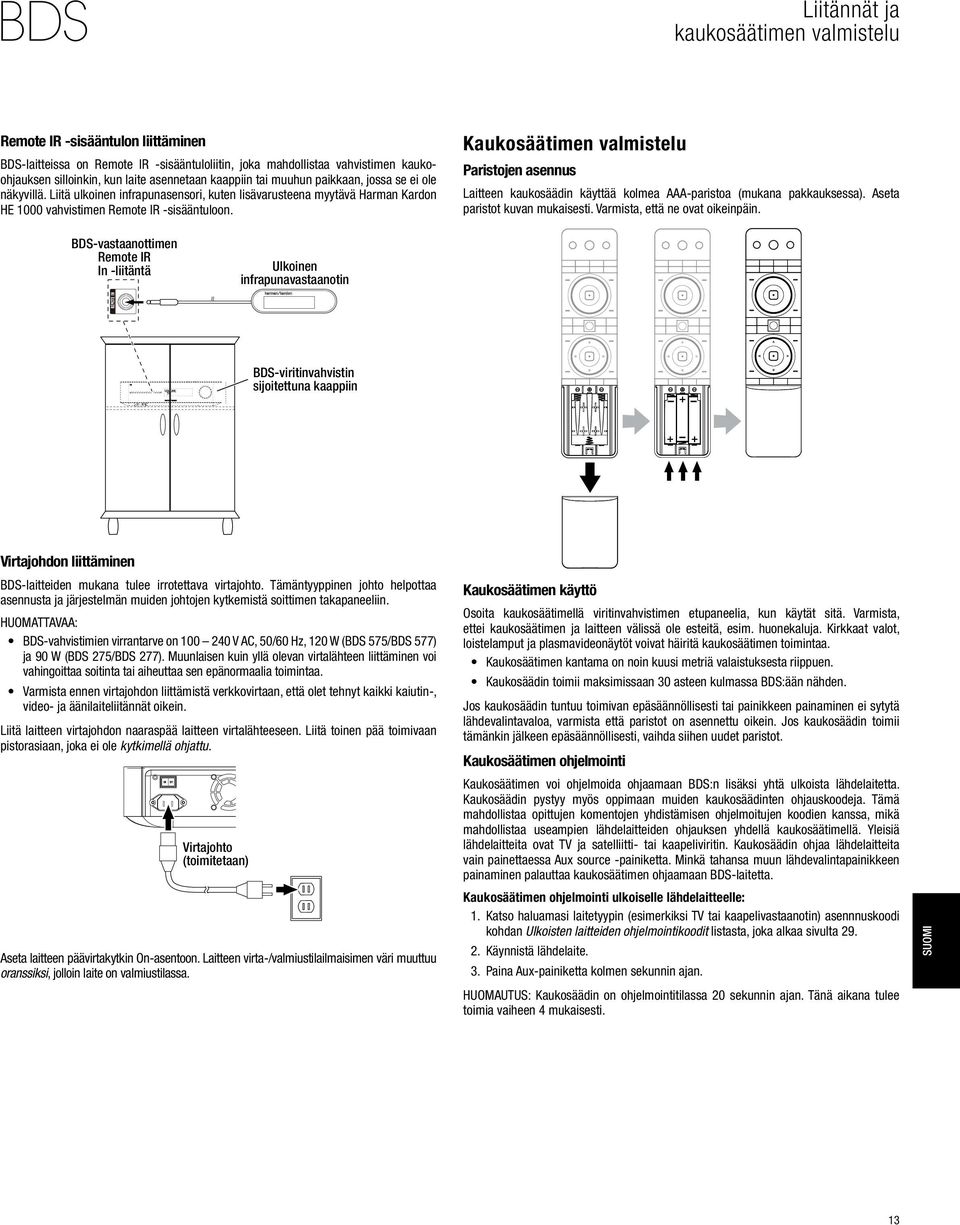

13 Liitännät ja kaukosäätimen valmistelu Remote IR -sisääntulon liittäminen BDS-laitteissa on Remote IR -sisääntuloliitin, joka mahdollistaa vahvistimen kaukoohjauksen silloinkin, kun laite asennetaan kaappiin tai muuhun paikkaan, jossa se ei ole näkyvillä. Liitä ulkoinen infrapunasensori, kuten lisävarusteena myytävä Harman Kardon HE 1000 vahvistimen Remote IR -sisääntuloon. Kaukosäätimen valmistelu Paristojen asennus Laitteen kaukosäädin käyttää kolmea AAA-paristoa (mukana pakkauksessa). Aseta paristot kuvan mukaisesti. Varmista, että ne ovat oikeinpäin. BDS-vastaanottimen Remote IR In -liitäntä Ulkoinen infrapunavastaanotin BDS-viritinvahvistin sijoitettuna kaappiin Virtajohdon liittäminen BDS-laitteiden mukana tulee irrotettava virtajohto. Tämäntyyppinen johto helpottaa asennusta ja järjestelmän muiden johtojen kytkemistä soittimen takapaneeliin. HUOMATTAVAA: BDS-vahvistimien virrantarve on V AC, 50/60 Hz, 120 W (BDS 575/BDS 577) ja 90 W (BDS 275/BDS 277). Muunlaisen kuin yllä olevan virtalähteen liittäminen voi vahingoittaa soitinta tai aiheuttaa sen epänormaalia toimintaa. Varmista ennen virtajohdon liittämistä verkkovirtaan, että olet tehnyt kaikki kaiutin-, video- ja äänilaiteliitännät oikein. Liitä laitteen virtajohdon naaraspää laitteen virtalähteeseen. Liitä toinen pää toimivaan pistorasiaan, joka ei ole kytkimellä ohjattu. Virtajohto (toimitetaan) Aseta laitteen päävirtakytkin On-asentoon. Laitteen virta-/valmiustilailmaisimen väri muuttuu oranssiksi, jolloin laite on valmiustilassa. Kaukosäätimen käyttö Osoita kaukosäätimellä viritinvahvistimen etupaneelia, kun käytät sitä. Varmista, ettei kaukosäätimen ja laitteen välissä ole esteitä, esim. huonekaluja. Kirkkaat valot, loistelamput ja plasmavideonäytöt voivat häiritä kaukosäätimen toimintaa. Kaukosäätimen kantama on noin kuusi metriä valaistuksesta riippuen. Kaukosäädin toimii maksimissaan 30 asteen kulmassa BDS:ään nähden. Jos kaukosäädin tuntuu toimivan epäsäännöllisesti tai painikkeen painaminen ei sytytä lähdevalintavaloa, varmista että paristot on asennettu oikein. Jos kaukosäädin toimii tämänkin jälkeen epäsäännöllisesti, vaihda siihen uudet paristot. Kaukosäätimen ohjelmointi Kaukosäätimen voi ohjelmoida ohjaamaan BDS:n lisäksi yhtä ulkoista lähdelaitetta. Kaukosäädin pystyy myös oppimaan muiden kaukosäädinten ohjauskoodeja. Tämä mahdollistaa opittujen komentojen yhdistämisen ohjelmoitujen koodien kanssa, mikä mahdollistaa useampien lähdelaitteiden ohjauksen yhdellä kaukosäätimellä. Yleisiä lähdelaitteita ovat TV ja satelliitti- tai kaapeliviritin. Kaukosäädin ohjaa lähdelaitteita vain painettaessa Aux source -painiketta. Minkä tahansa muun lähdevalintapainikkeen painaminen palauttaa kaukosäätimen ohjaamaan BDS-laitetta. Kaukosäätimen ohjelmointi ulkoiselle lähdelaitteelle: 1. Katso haluamasi laitetyypin (esimerkiksi TV tai kaapelivastaanotin) asennnuskoodi kohdan Ulkoisten laitteiden ohjelmointikoodit listasta, joka alkaa sivulta Käynnistä lähdelaite. 3. Paina Aux-painiketta kolmen sekunnin ajan. HUOMAUTUS: Kaukosäädin on ohjelmointitilassa 20 sekunnin ajan. Tänä aikana tulee toimia vaiheen 4 mukaisesti. Suomi 13

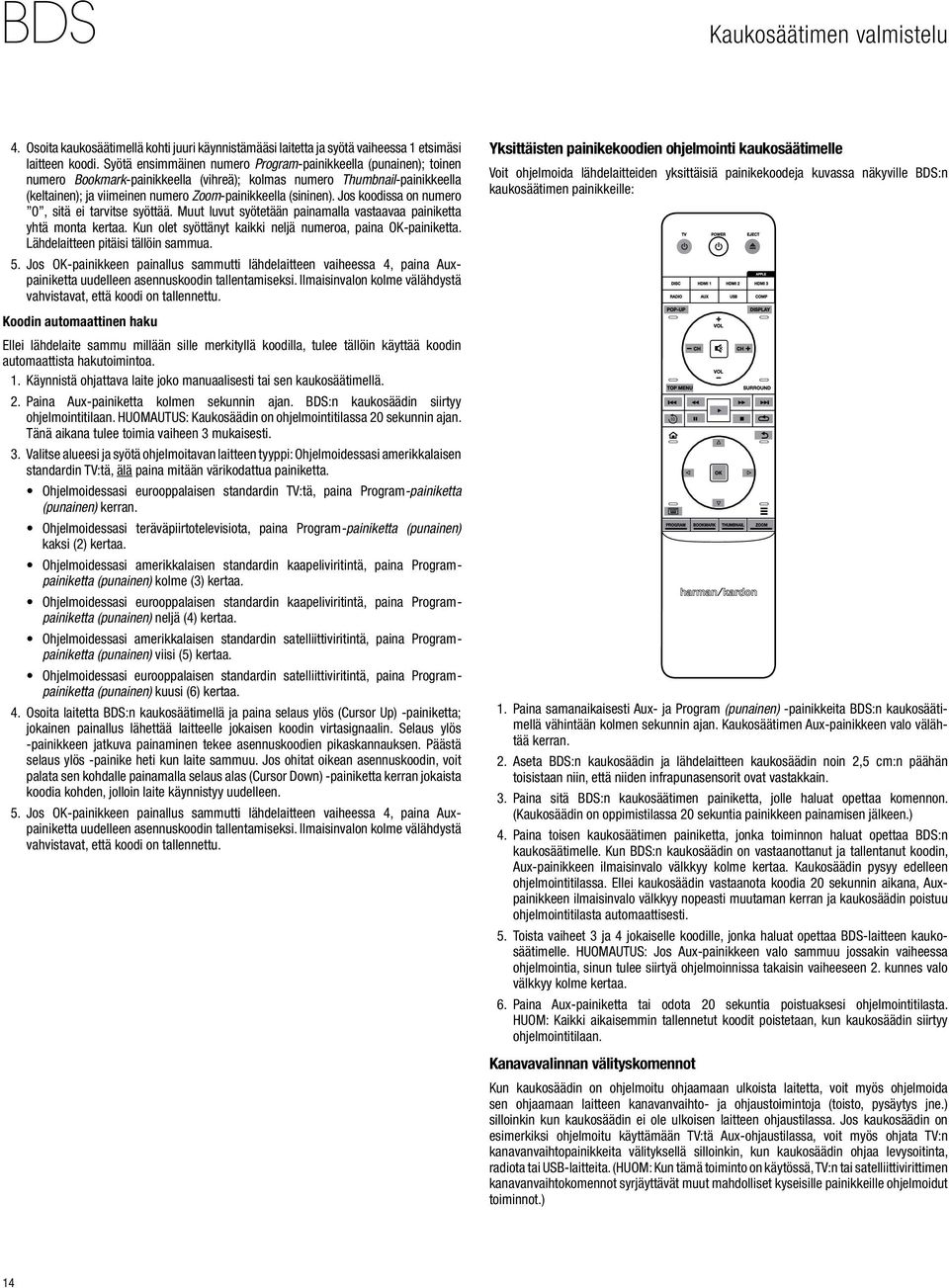

14 Kaukosäätimen valmistelu 4. Osoita kaukosäätimellä kohti juuri käynnistämääsi laitetta ja syötä vaiheessa 1 etsimäsi laitteen koodi. Syötä ensimmäinen numero Program-painikkeella (punainen); toinen numero Bookmark-painikkeella (vihreä); kolmas numero Thumbnail-painikkeella (keltainen); ja viimeinen numero Zoom-painikkeella (sininen). Jos koodissa on numero 0, sitä ei tarvitse syöttää. Muut luvut syötetään painamalla vastaavaa painiketta yhtä monta kertaa. Kun olet syöttänyt kaikki neljä numeroa, paina OK-painiketta. Lähdelaitteen pitäisi tällöin sammua. 5. Jos OK-painikkeen painallus sammutti lähdelaitteen vaiheessa 4, paina Auxpainiketta uudelleen asennuskoodin tallentamiseksi. Ilmaisinvalon kolme välähdystä vahvistavat, että koodi on tallennettu. Koodin automaattinen haku Ellei lähdelaite sammu millään sille merkityllä koodilla, tulee tällöin käyttää koodin automaattista hakutoimintoa. 1. Käynnistä ohjattava laite joko manuaalisesti tai sen kaukosäätimellä. 2. Paina Aux-painiketta kolmen sekunnin ajan. BDS:n kaukosäädin siirtyy ohjelmointitilaan. HUOMAUTUS: Kaukosäädin on ohjelmointitilassa 20 sekunnin ajan. Tänä aikana tulee toimia vaiheen 3 mukaisesti. 3. Valitse alueesi ja syötä ohjelmoitavan laitteen tyyppi: Ohjelmoidessasi amerikkalaisen standardin TV:tä, älä paina mitään värikodattua painiketta. Ohjelmoidessasi eurooppalaisen standardin TV:tä, paina Program-painiketta (punainen) kerran. Ohjelmoidessasi teräväpiirtotelevisiota, paina Program-painiketta (punainen) kaksi (2) kertaa. Ohjelmoidessasi amerikkalaisen standardin kaapeliviritintä, paina Programpainiketta (punainen) kolme (3) kertaa. Ohjelmoidessasi eurooppalaisen standardin kaapeliviritintä, paina Programpainiketta (punainen) neljä (4) kertaa. Ohjelmoidessasi amerikkalaisen standardin satelliittiviritintä, paina Programpainiketta (punainen) viisi (5) kertaa. Ohjelmoidessasi eurooppalaisen standardin satelliittiviritintä, paina Programpainiketta (punainen) kuusi (6) kertaa. 4. Osoita laitetta BDS:n kaukosäätimellä ja paina selaus ylös (Cursor Up) -painiketta; jokainen painallus lähettää laitteelle jokaisen koodin virtasignaalin. Selaus ylös -painikkeen jatkuva painaminen tekee asennuskoodien pikaskannauksen. Päästä selaus ylös -painike heti kun laite sammuu. Jos ohitat oikean asennuskoodin, voit palata sen kohdalle painamalla selaus alas (Cursor Down) -painiketta kerran jokaista koodia kohden, jolloin laite käynnistyy uudelleen. 5. Jos OK-painikkeen painallus sammutti lähdelaitteen vaiheessa 4, paina Auxpainiketta uudelleen asennuskoodin tallentamiseksi. Ilmaisinvalon kolme välähdystä vahvistavat, että koodi on tallennettu. Yksittäisten painikekoodien ohjelmointi kaukosäätimelle Voit ohjelmoida lähdelaitteiden yksittäisiä painikekoodeja kuvassa näkyville BDS:n kaukosäätimen painikkeille: 1. Paina samanaikaisesti Aux- ja Program (punainen) -painikkeita BDS:n kaukosäätimellä vähintään kolmen sekunnin ajan. Kaukosäätimen Aux-painikkeen valo välähtää kerran. 2. Aseta BDS:n kaukosäädin ja lähdelaitteen kaukosäädin noin 2,5 cm:n päähän toisistaan niin, että niiden infrapunasensorit ovat vastakkain. 3. Paina sitä BDS:n kaukosäätimen painiketta, jolle haluat opettaa komennon. (Kaukosäädin on oppimistilassa 20 sekuntia painikkeen painamisen jälkeen.) 4. Paina toisen kaukosäätimen painiketta, jonka toiminnon haluat opettaa BDS:n kaukosäätimelle. Kun BDS:n kaukosäädin on vastaanottanut ja tallentanut koodin, Aux-painikkeen ilmaisinvalo välkkyy kolme kertaa. Kaukosäädin pysyy edelleen ohjelmointitilassa. Ellei kaukosäädin vastaanota koodia 20 sekunnin aikana, Auxpainikkeen ilmaisinvalo välkkyy nopeasti muutaman kerran ja kaukosäädin poistuu ohjelmointitilasta automaattisesti. 5. Toista vaiheet 3 ja 4 jokaiselle koodille, jonka haluat opettaa BDS-laitteen kaukosäätimelle. HUOMAUTUS: Jos Aux-painikkeen valo sammuu jossakin vaiheessa ohjelmointia, sinun tulee siirtyä ohjelmoinnissa takaisin vaiheeseen 2. kunnes valo välkkyy kolme kertaa. 6. Paina Aux-painiketta tai odota 20 sekuntia poistuaksesi ohjelmointitilasta. Huom: Kaikki aikaisemmin tallennetut koodit poistetaan, kun kaukosäädin siirtyy ohjelmointitilaan. Kanavavalinnan välityskomennot Kun kaukosäädin on ohjelmoitu ohjaamaan ulkoista laitetta, voit myös ohjelmoida sen ohjaamaan laitteen kanavanvaihto- ja ohjaustoimintoja (toisto, pysäytys jne.) silloinkin kun kaukosäädin ei ole ulkoisen laitteen ohjaustilassa. Jos kaukosäädin on esimerkiksi ohjelmoitu käyttämään TV:tä Aux-ohjaustilassa, voit myös ohjata TV:n kanavanvaihtopainikkeita välityksellä silloinkin, kun kaukosäädin ohjaa levysoitinta, radiota tai USB-laitteita. (HUOM: Kun tämä toiminto on käytössä, TV:n tai satelliittivirittimen kanavanvaihtokomennot syrjäyttävät muut mahdolliset kyseisille painikkeille ohjelmoidut toiminnot.) 14

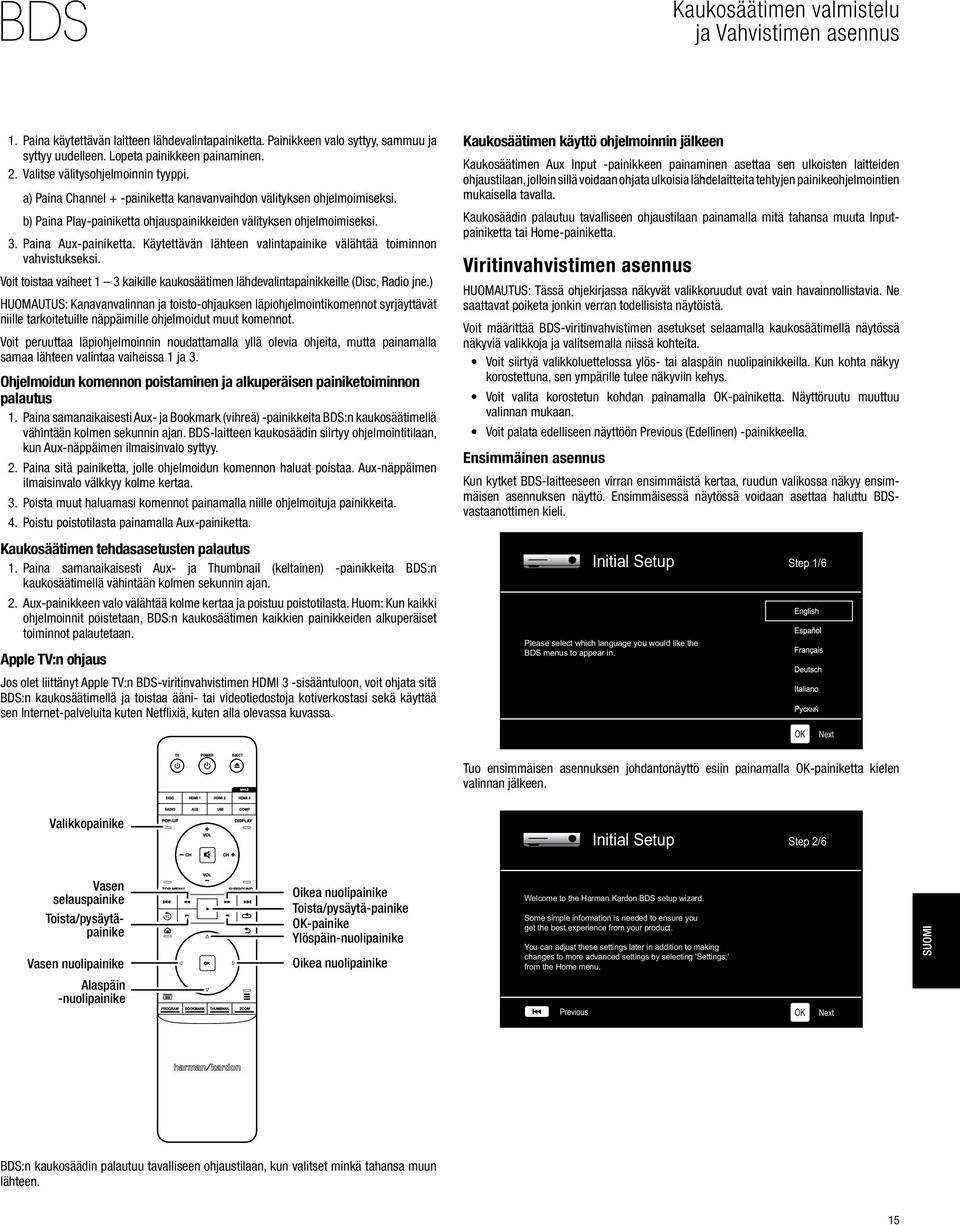

15 Kaukosäätimen valmistelu ja Vahvistimen asennus 1. Paina käytettävän laitteen lähdevalintapainiketta. Painikkeen valo syttyy, sammuu ja syttyy uudelleen. Lopeta painikkeen painaminen. 2. Valitse välitysohjelmoinnin tyyppi. a) Paina Channel + -painiketta kanavanvaihdon välityksen ohjelmoimiseksi. b) Paina Play-painiketta ohjauspainikkeiden välityksen ohjelmoimiseksi. 3. Paina Aux-painiketta. Käytettävän lähteen valintapainike välähtää toiminnon vahvistukseksi. Voit toistaa vaiheet 1 3 kaikille kaukosäätimen lähdevalintapainikkeille (Disc, Radio jne.) HUOMAUTUS: Kanavanvalinnan ja toisto-ohjauksen läpiohjelmointikomennot syrjäyttävät niille tarkoitetuille näppäimille ohjelmoidut muut komennot. Voit peruuttaa läpiohjelmoinnin noudattamalla yllä olevia ohjeita, mutta painamalla samaa lähteen valintaa vaiheissa 1 ja 3. Ohjelmoidun komennon poistaminen ja alkuperäisen painiketoiminnon palautus 1. Paina samanaikaisesti Aux- ja Bookmark (vihreä) -painikkeita BDS:n kaukosäätimellä vähintään kolmen sekunnin ajan. BDS-laitteen kaukosäädin siirtyy ohjelmointitilaan, kun Aux-näppäimen ilmaisinvalo syttyy. 2. Paina sitä painiketta, jolle ohjelmoidun komennon haluat poistaa. Aux-näppäimen ilmaisinvalo välkkyy kolme kertaa. 3. Poista muut haluamasi komennot painamalla niille ohjelmoituja painikkeita. 4. Poistu poistotilasta painamalla Aux-painiketta. Kaukosäätimen tehdasasetusten palautus 1. Paina samanaikaisesti Aux- ja Thumbnail (keltainen) -painikkeita BDS:n kaukosäätimellä vähintään kolmen sekunnin ajan. 2. Aux-painikkeen valo välähtää kolme kertaa ja poistuu poistotilasta. Huom: Kun kaikki ohjelmoinnit poistetaan, BDS:n kaukosäätimen kaikkien painikkeiden alkuperäiset toiminnot palautetaan. Apple TV:n ohjaus Jos olet liittänyt Apple TV:n BDS-viritinvahvistimen HDMI 3 -sisääntuloon, voit ohjata sitä BDS:n kaukosäätimellä ja toistaa ääni- tai videotiedostoja kotiverkostasi sekä käyttää sen Internet-palveluita kuten Netflixiä, kuten alla olevassa kuvassa. Kaukosäätimen käyttö ohjelmoinnin jälkeen Kaukosäätimen Aux Input -painikkeen painaminen asettaa sen ulkoisten laitteiden ohjaustilaan, jolloin sillä voidaan ohjata ulkoisia lähdelaitteita tehtyjen painikeohjelmointien mukaisella tavalla. Kaukosäädin palautuu tavalliseen ohjaustilaan painamalla mitä tahansa muuta Inputpainiketta tai Home-painiketta. Viritinvahvistimen asennus HUOMAUTUS: Tässä ohjekirjassa näkyvät valikkoruudut ovat vain havainnollistavia. Ne saattavat poiketa jonkin verran todellisista näytöistä. Voit määrittää BDS-viritinvahvistimen asetukset selaamalla kaukosäätimellä näytössä näkyviä valikkoja ja valitsemalla niissä kohteita. Voit siirtyä valikkoluettelossa ylös- tai alaspäin nuolipainikkeilla. Kun kohta näkyy korostettuna, sen ympärille tulee näkyviin kehys. Voit valita korostetun kohdan painamalla OK-painiketta. Näyttöruutu muuttuu valinnan mukaan. Voit palata edelliseen näyttöön Previous (Edellinen) -painikkeella. Ensimmäinen asennus Kun kytket BDS-laitteeseen virran ensimmäistä kertaa, ruudun valikossa näkyy ensimmäisen asennuksen näyttö. Ensimmäisessä näytössä voidaan asettaa haluttu BDSvastaanottimen kieli. Initial Setup Please select which language you would like the BDS menus to appear in. Step 1/6 OK Next Tuo ensimmäisen asennuksen johdantonäyttö esiin painamalla OK-painiketta kielen valinnan jälkeen. Valikkopainike Initial Setup Step 2/6 Vasen selauspainike Toista/pysäytäpainike Vasen nuolipainike Alaspäin -nuolipainike Oikea nuolipainike Toista/pysäytä-painike OK-painike Ylöspäin-nuolipainike Oikea nuolipainike Welcome to the Harman Kardon BDS setup wizard. Some simple information is needed to ensure you get the best experience from your product. You can adjust these settings later in addition to making changes to more advanced settings by selecting 'Settings;' from the Home menu. Previous OK Next Suomi BDS:n kaukosäädin palautuu tavalliseen ohjaustilaan, kun valitset minkä tahansa muun lähteen. 15

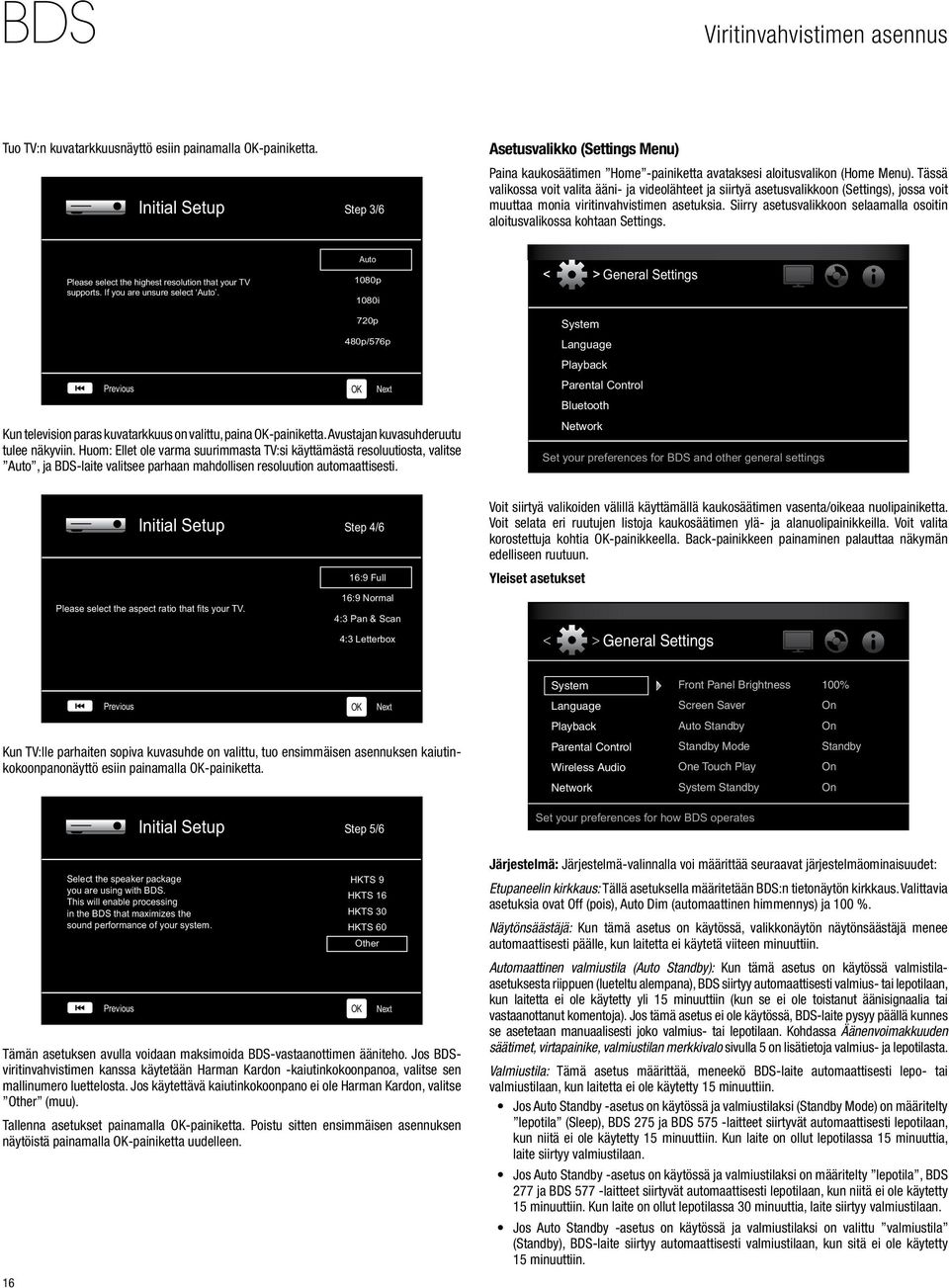

16 Viritinvahvistimen asennus Tuo TV:n kuvatarkkuusnäyttö esiin painamalla OK-painiketta. Initial Setup Step 3/6 Asetusvalikko (Settings Menu) Paina kaukosäätimen Home -painiketta avataksesi aloitusvalikon (Home Menu). Tässä valikossa voit valita ääni- ja videolähteet ja siirtyä asetusvalikkoon (Settings), jossa voit muuttaa monia viritinvahvistimen asetuksia. Siirry asetusvalikkoon selaamalla osoitin aloitusvalikossa kohtaan Settings. Please select the highest resolution that your TV supports. If you are unsure select Auto. Auto 1080p 1080i General Settings Previous 720p 480p/576p Kun television paras kuvatarkkuus on valittu, paina OK-painiketta. Avustajan kuvasuhderuutu tulee näkyviin. Huom: Ellet ole varma suurimmasta TV:si käyttämästä resoluutiosta, valitse Auto, ja BDS-laite valitsee parhaan mahdollisen resoluution automaattisesti. OK Next System Language Playback Parental Control Bluetooth Network Set your preferences for BDS and other general settings Initial Setup Please select the aspect ratio that fits your TV. Step 4/6 16:9 Full 16:9 Normal 4:3 Pan & Scan 4:3 Letterbox Voit siirtyä valikoiden välillä käyttämällä kaukosäätimen vasenta/oikeaa nuolipainiketta. Voit selata eri ruutujen listoja kaukosäätimen ylä- ja alanuolipainikkeilla. Voit valita korostettuja kohtia OK-painikkeella. Back-painikkeen painaminen palauttaa näkymän edelliseen ruutuun. Yleiset asetukset General Settings System Front Panel Brightness 100% Previous OK Next Language Screen Saver On Playback Auto Standby On Kun TV:lle parhaiten sopiva kuvasuhde on valittu, tuo ensimmäisen asennuksen kaiutinkokoonpanonäyttö esiin painamalla OK-painiketta. Parental Control Wireless Audio Standby Mode One Touch Play Standby On Network System Standby On Initial Setup Step 5/6 Set your preferences for how BDS operates 16 Select the speaker package you are using with BDS. This will enable processing in the BDS that maximizes the sound performance of your system. Previous HKTS 9 HKTS 16 HKTS 30 HKTS 60 Other Tämän asetuksen avulla voidaan maksimoida BDS-vastaanottimen ääniteho. Jos BDSviritinvahvistimen kanssa käytetään Harman Kardon -kaiutinkokoonpanoa, valitse sen mallinumero luettelosta. Jos käytettävä kaiutinkokoonpano ei ole Harman Kardon, valitse Other (muu). Tallenna asetukset painamalla OK-painiketta. Poistu sitten ensimmäisen asennuksen näytöistä painamalla OK-painiketta uudelleen. OK Next Järjestelmä: Järjestelmä-valinnalla voi määrittää seuraavat järjestelmäominaisuudet: Etupaneelin kirkkaus: Tällä asetuksella määritetään BDS:n tietonäytön kirkkaus. Valittavia asetuksia ovat Off (pois), Auto Dim (automaattinen himmennys) ja 100 %. Näytönsäästäjä: Kun tämä asetus on käytössä, valikkonäytön näytönsäästäjä menee automaattisesti päälle, kun laitetta ei käytetä viiteen minuuttiin. Automaattinen valmiustila (Auto Standby): Kun tämä asetus on käytössä valmistilaasetuksesta riippuen (lueteltu alempana), BDS siirtyy automaattisesti valmius- tai lepotilaan, kun laitetta ei ole käytetty yli 15 minuuttiin (kun se ei ole toistanut äänisignaalia tai vastaanottanut komentoja). Jos tämä asetus ei ole käytössä, BDS-laite pysyy päällä kunnes se asetetaan manuaalisesti joko valmius- tai lepotilaan. Kohdassa Äänenvoimakkuuden säätimet, virtapainike, valmiustilan merkkivalo sivulla 5 on lisätietoja valmius- ja lepotilasta. Valmiustila: Tämä asetus määrittää, meneekö BDS-laite automaattisesti lepo- tai valmiustilaan, kun laitetta ei ole käytetty 15 minuuttiin. Jos Auto Standby -asetus on käytössä ja valmiustilaksi (Standby Mode) on määritelty lepotila (Sleep), BDS 275 ja BDS 575 -laitteet siirtyvät automaattisesti lepotilaan, kun niitä ei ole käytetty 15 minuuttiin. Kun laite on ollut lepotilassa 15 minuuttia, laite siirtyy valmiustilaan. Jos Auto Standby -asetus on käytössä ja valmiustilaksi on määritelty lepotila, BDS 277 ja BDS 577 -laitteet siirtyvät automaattisesti lepotilaan, kun niitä ei ole käytetty 15 minuuttiin. Kun laite on ollut lepotilassa 30 minuuttia, laite siirtyy valmiustilaan. Jos Auto Standby -asetus on käytössä ja valmiustilaksi on valittu valmiustila (Standby), BDS-laite siirtyy automaattisesti valmiustilaan, kun sitä ei ole käytetty 15 minuuttiin.

17 Viritinvahvistimen asennus Pikatoisto: Kun tämä asetus on käytössä, Play (Toisto) -painikkeen painaminen aloittaa BDS-laitteella Blu-ray- tai DVD-levyn toiston kun asemassa on levy sekä käynnistää laitteeseen liitetyn TV:n ja vaihtaa käytettävän lähdelaitteen automaattisesti. HUOMAUTUS: TV:n tulee tukea HDMI CEC (Consumer Electronics Control) -toimintoa. Järjestelmän valmiustila: Kun tämä toiminto on käytössä, laitteeseen liitetyn TV:n siirtyminen valmiustilaan asettaa myös BDS-laitteen valmiustilaan. HUOMAUTUS: TV:n tulee tukea HDMI CEC (Consumer Electronics Control) -toimintoa. Järjestelmän päivitys: Valitse tämä, kun haluat asentaa BDS-laitteeseen ohjelmistopäivityksen, jonka olet ladannut Harman Kardonin verkkosivuilta tai muusta Harman Kardon -lähteestä. Päivitykset voidaan asentaa USB-muistilla, Internetin välityksellä (BDS:n verkkoyhteyden kautta) tai CD-ROM-levyltä. HUOMAUTUS: Suosittelemme asentamaan päivitykset USB-muistilta tai Internetin välityksellä, koska laitteen päivittäminen CD-levyn kautta kestää pitempään. Ensimmäinen asennus: Tämä asetus aloittaa BDS-laitteen ensiasennuksen (lisätietoja kohdassa Ensimmäinen asennus sivulla 15). BD-Live-tallennus: Valitsemalla BD-Live-ominaisuuden levyn valikosta voi ladata lisäsisältöä tai muuta tietoa Internetin kautta (verkkoyhteyden kautta) BDS-laitteen USBliitäntään kytkettyyn muistilaitteeseen. Tämä valinta näyttää, paljonko käyttämälläsi tallennuslaitteella on vapaata tilaa ja mahdollistaa tallennetun BD-Live-sisällön poistamisen. (Lisätietoja kohdassa BD-Live-vuorovaikutteisuus sivulla 23.) Oletusasetuksien palautus: Tällä valinnalla BDS-laite palautetaan tehtaan oletusasetuksiin. Huom: Tämä toimenpide poistaa kaikki tallennetut FM-radioasemapaikat ja palauttaa sisältöasetusten salasanan oletusmuotoon Language (Kieli): Tällä asetuksella voi valita levysoittimen ja levyvalikkojen kielen sekä äänen ja tekstityksen ensisijaisen kielen. HUOMAUTUS: Jos valitsemasi kieli ei ole käytettävissä levyllä, valitse kieli levyn valikosta. Toisto: Toisto-valinnalla voi asettaa seuraavia levyn toisto-ominaisuuksia: Näytä Kulma-kuvake: Tällä valinnalla valitaan, näkyykö kulman kuvake automaattisesti, kun toistetaan levyä, jolla on useita eri kamerakulmia. Autoplay: Tällä valinnalla voi valita, alkaako toisto automaattisesti, kun levy asetetaan soittimeen. Näytä PIP-kuvake: Tällä valinnalla voi valita, näkyykö PIP-kuvake (picture-in-picture) automaattisesti, kun toistetaan Blu-ray Disc -levyä, jolla on PIP-sisältöä. Muuta äänisisältöä -kuvake: Tällä valinnalla voi valita, näkyykö Muuta äänisisältöä -kuvake automaattisesti, kun toistetaan Blu-ray Disc -levyä, jolla on muuta äänisisältöä. Toiston jatkaminen: Tällä valinnalla voi valita, alkaako poistettu levy samasta kohdasta seuraavalla kerralla, kun levy asetetaan soittimeen. DivX VOD DRM: Tällä valinnalla näytetään laitteen DivX-tilausvideon digitaalisten oikeuksien rekisteröintitiedot. Parental Control (Lapsilukko): Tällä valinnalla asetetaan soittimen sisältöasetusten salasana ja aktiivisen lapsilukon taso. Syötä salasana näytölle tulevalla virtuaalinäppäimistöllä. HUOMAUTUS: Oletussalasana on Pakotettu liittäminen: Tämä valinta käynnistää Bluetooth-liittämisen, jolloin voit liittää BDS-laitteeseen uuden laitteen langattomasti. Verkko: Tällä valinnalla voidaan asettaa seuraavat verkko-ominaisuudet: Tiedot: Tällä valinnalla saadaan näkyviin verkon IP-osoite, aliverkon peite, yhdyskäytävä ja nimipalvelinosoitteet. BDS 277 ja BDS 577 -laitteet näyttävät myös AirPlayn IPosoitteen. Testiyhteys: Tämä valinta testaa BDS-laitteen verkkoyhteyden toimivuuden. IP-asetukset: Tällä asetuksella voi määrittää verkkoasetukset joko automaattisesti tai manuaalisesti. Ellei verkon järjestelmänvalvoja neuvo toisin, käytä automaattista vaihtoehtoa. BD-Live-yhteys: Tällä valinnalla määritetään soittimen BD-Live-yhteyden asetukset. Always Allow (Salli aina) sallii BD-Live-sisällön lataamisen aina, kun BD-Livesisältölevyä toistetaan. Limit (Rajoitettu asetus) sallii sisällön lataamisen vain, jos levy on virallisesti BD-Live-sertifioitu. Kielletty-asetus kieltää BD-Live toiminnon käytön. Välityspalvelimen asetukset (Proxy Settings): Ei käytössä -asetus ohittaa kaikki välityspalvelinasetukset ja estää niiden valitsemisen. Enabled (käytössä) -asetus antaa valita ja määrittää välityspalvelimen asennukset, jos verkko edellyttää välityspalvelinasetuksia. Tämä valinta on vain kokeneille käyttäjille. Useimmissa tapauksissa se tulisi jättää Disabled (ei käytössä) -tilaan. Näytön asetukset TV Video Processing Display Settings Aspect Ratio Resolution Color Space Film Mode HDMI Deep Color TV Standard Configure and optimize the settings for your display 16:9 Full Auto RGB Off On Auto Televisio: Tällä valinnalla voidaan asettaa seuraavat näytön parametrit: Kuvasuhde: Tällä valinnalla voit valita, miten haluat 4:3-kuvasuhteen ohjelmien näkyvän 16:9-televisiossa tai 16:9-kuvasuhteen ohjelmien näkyvän 4:3-televisiossa. 16:9 Full -asetus venyttää 4:3-materiaalin niin, että se täyttää 16:9-suhteen televisioruudun. 16:9 Normal -asetus näyttää 4:3-kuvasuhteen ohjelmat 16:9-televisiossa siten, että kuvan kummassakin reunassa on musta palkki. Näin alkuperäinen kuvasuhde säilyy vääristymättä. 4:3 Pan & Scan -asetus lähentää laajakuvamateriaalia siten, että se täyttää 4:3-näytön. 4:3 Letterbox -asetus näyttää 16:9-kuvasuhteen ohjelmat siten, että kuvan ylä- ja alareunassa on musta palkki. Näin alkuperäinen kuvasuhde säilyy vääristymättä. Resoluutio: Tämä valinta mahdollistaa TV:n käyttämän resoluution valinnan. Auto - asetus valitsee automaattisesti TV:n parhaan mahdollisen resoluution. Väriavaruus: Tämä asetus mahdollistaa BDS-laitteen videoulostulon ja näyttölaitteen väriavaruuksien yhteensovittamisen. Tarkista näyttölaitteesi ohjekirjasta, mitä väriavaruutta se käyttää. Film Mode -tila: Jos televisiosi pystyy käsittelemään pikselin ja 24 Hz:n signaalia (eli jos televisiossa on pikselin kuvatarkkuus ja videovirkistystaajuus, joka on 24:n kerrannainen), ota tämä käyttöön. Näin saat mahdollisimman hyvän kuvatarkkuuden Blu-ray Disc -sisällöstä, joka on masteroitu 24 ruutuun sekunnissa. Jos televisiosi ei pysty käsittelemään pikselin ja 24 Hz:n signaalia, poista tämä käytöstä. Tällöin BDSlaite muuntaa 24 ruutua sekunnissa -materiaalin standardinmukaiseen videon 30 Hz:n virkistystaajuuteen. HDMI Deep Color: Tällä valinnalla voit säätää television väritulon resoluutiota. Jos televisiosi pystyy käsittelemään Deep Color -värejä, tällä valinnalla television voi määrittää käyttämään parannettua väripalettia. On: BDS-laite pystyy näyttämään 36-bittistä Deep Color -väriä, jos TV:si tukee sitä. Ellei TV:si tue 36-bittistä Deep Color -väriavaruutta, vahvistin näyttää 30-bittistä väriä. Off: BDS-laite ei näytä Deep Color -värejä (tarkkuus säilyy 24-bittisenä). TV-standardi: Tämä valinta mahdollistaa BDS-laitteen yhteensovittamisen alueesi televisiostandardien kanssa. Valitse NTSC käyttääksesi USA-standardia ja PAL käyttääksesi eurooppalaista standardia. Valitse Auto, jos haluat laitteen sovittavan automaattisesti käytettävän standardin TV:n käyttämän standardin kanssa. HUOMAUTUS: Jos käytössä on Auto -asetus, laite hyppää muutaman sekunnin verran yli PAL DivX -sisällön alusta, kun se siirtyy PAL-tilaan. Käytä PAL-asetusta, jos haluat välttää hyppäyksen. HDMI 3D: Tämä valinta määrittää, kuinka BDS-laite käsittelee HDMI 3D -sisältöä. Jos olet liittänyt laitteen 3D-tekniikkaa tukevaan TV:hen, valitse Auto, jolloin BDS toistaa 3D-sisältöä automaattisesti kolmiulotteisena. Jos olet liittänyt vahvistimen TV:hen jossa ei ole 3D-tukea, valitse Off -asetus toistaaksesi 3D-sisältöä kaksiulotteisena. Suomi 17

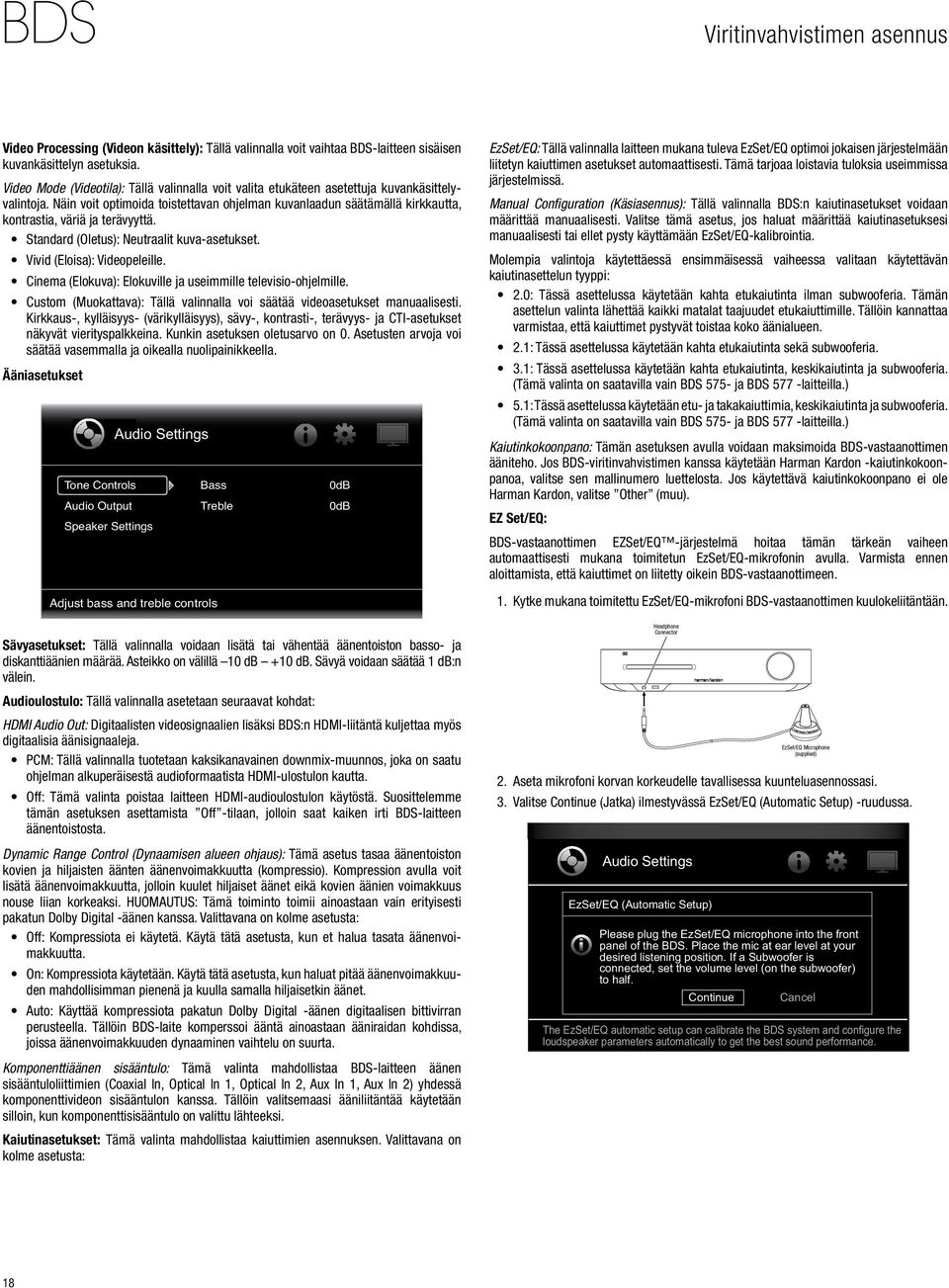

18 Viritinvahvistimen asennus Video Processing (Videon käsittely): Tällä valinnalla voit vaihtaa BDS-laitteen sisäisen kuvankäsittelyn asetuksia. Video Mode (Videotila): Tällä valinnalla voit valita etukäteen asetettuja kuvankäsittelyvalintoja. Näin voit optimoida toistettavan ohjelman kuvanlaadun säätämällä kirkkautta, kontrastia, väriä ja terävyyttä. Standard (Oletus): Neutraalit kuva-asetukset. Vivid (Eloisa): Videopeleille. Cinema (Elokuva): Elokuville ja useimmille televisio-ohjelmille. Custom (Muokattava): Tällä valinnalla voi säätää videoasetukset manuaalisesti. Kirkkaus-, kylläisyys- (värikylläisyys), sävy-, kontrasti-, terävyys- ja CTI-asetukset näkyvät vierityspalkkeina. Kunkin asetuksen oletusarvo on 0. Asetusten arvoja voi säätää vasemmalla ja oikealla nuolipainikkeella. Ääniasetukset Tone Controls Audio Output Speaker Settings Audio Settings Bass Treble Adjust bass and treble controls 0dB 0dB Sävyasetukset: Tällä valinnalla voidaan lisätä tai vähentää äänentoiston basso- ja diskanttiäänien määrää. Asteikko on välillä 10 db +10 db. Sävyä voidaan säätää 1 db:n välein. Audioulostulo: Tällä valinnalla asetetaan seuraavat kohdat: HDMI Audio Out: Digitaalisten videosignaalien lisäksi BDS:n HDMI-liitäntä kuljettaa myös digitaalisia äänisignaaleja. PCM: Tällä valinnalla tuotetaan kaksikanavainen downmix-muunnos, joka on saatu ohjelman alkuperäisestä audioformaatista HDMI-ulostulon kautta. Off: Tämä valinta poistaa laitteen HDMI-audioulostulon käytöstä. Suosittelemme tämän asetuksen asettamista Off -tilaan, jolloin saat kaiken irti BDS-laitteen äänentoistosta. Dynamic Range Control (Dynaamisen alueen ohjaus): Tämä asetus tasaa äänentoiston kovien ja hiljaisten äänten äänenvoimakkuutta (kompressio). Kompression avulla voit lisätä äänenvoimakkuutta, jolloin kuulet hiljaiset äänet eikä kovien äänien voimakkuus nouse liian korkeaksi. HUOMAUTUS: Tämä toiminto toimii ainoastaan vain erityisesti pakatun Dolby Digital -äänen kanssa. Valittavana on kolme asetusta: Off: Kompressiota ei käytetä. Käytä tätä asetusta, kun et halua tasata äänenvoimakkuutta. On: Kompressiota käytetään. Käytä tätä asetusta, kun haluat pitää äänenvoimakkuuden mahdollisimman pienenä ja kuulla samalla hiljaisetkin äänet. Auto: Käyttää kompressiota pakatun Dolby Digital -äänen digitaalisen bittivirran perusteella. Tällöin BDS-laite komperssoi ääntä ainoastaan ääniraidan kohdissa, joissa äänenvoimakkuuden dynaaminen vaihtelu on suurta. Komponenttiäänen sisääntulo: Tämä valinta mahdollistaa BDS-laitteen äänen sisääntuloliittimien (Coaxial In, Optical In 1, Optical In 2, Aux In 1, Aux In 2) yhdessä komponenttivideon sisääntulon kanssa. Tällöin valitsemaasi ääniliitäntää käytetään silloin, kun komponenttisisääntulo on valittu lähteeksi. Kaiutinasetukset: Tämä valinta mahdollistaa kaiuttimien asennuksen. Valittavana on kolme asetusta: EzSet/EQ: Tällä valinnalla laitteen mukana tuleva EzSet/EQ optimoi jokaisen järjestelmään liitetyn kaiuttimen asetukset automaattisesti. Tämä tarjoaa loistavia tuloksia useimmissa järjestelmissä. Manual Configuration (Käsiasennus): Tällä valinnalla BDS:n kaiutinasetukset voidaan määrittää manuaalisesti. Valitse tämä asetus, jos haluat määrittää kaiutinasetuksesi manuaalisesti tai ellet pysty käyttämään EzSet/EQ-kalibrointia. Molempia valintoja käytettäessä ensimmäisessä vaiheessa valitaan käytettävän kaiutinasettelun tyyppi: 2.0: Tässä asettelussa käytetään kahta etukaiutinta ilman subwooferia. Tämän asettelun valinta lähettää kaikki matalat taajuudet etukaiuttimille. Tällöin kannattaa varmistaa, että kaiuttimet pystyvät toistaa koko äänialueen. 2.1: Tässä asettelussa käytetään kahta etukaiutinta sekä subwooferia. 3.1: Tässä asettelussa käytetään kahta etukaiutinta, keskikaiutinta ja subwooferia. (Tämä valinta on saatavilla vain BDS 575- ja BDS 577 -laitteilla.) 5.1: Tässä asettelussa käytetään etu- ja takakaiuttimia, keskikaiutinta ja subwooferia. (Tämä valinta on saatavilla vain BDS 575- ja BDS 577 -laitteilla.) Kaiutinkokoonpano: Tämän asetuksen avulla voidaan maksimoida BDS-vastaanottimen ääniteho. Jos BDS-viritinvahvistimen kanssa käytetään Harman Kardon -kaiutinkokoonpanoa, valitse sen mallinumero luettelosta. Jos käytettävä kaiutinkokoonpano ei ole Harman Kardon, valitse Other (muu). EZ Set/EQ: BDS-vastaanottimen EZSet/EQ -järjestelmä hoitaa tämän tärkeän vaiheen automaattisesti mukana toimitetun EzSet/EQ-mikrofonin avulla. Varmista ennen aloittamista, että kaiuttimet on liitetty oikein BDS-vastaanottimeen. 1. Kytke mukana toimitettu EzSet/EQ-mikrofoni BDS-vastaanottimen kuulokeliitäntään. Headphone Connector EzSet/EQ Microphone (supplied) 2. Aseta mikrofoni korvan korkeudelle tavallisessa kuunteluasennossasi. 3. Valitse Continue (Jatka) ilmestyvässä EzSet/EQ (Automatic Setup) -ruudussa. Audio Settings EzSet/EQ (Automatic Setup) Please plug the EzSet/EQ microphone into the 2.0front panel of the BDS. Place the mic at ear level at your desired listening position. If a Subwoofer is 2.1 connected, set the volume level (on the subwoofer) to half. 3.1 Continue Cancel 5.1 The EzSet/EQ automatic setup can calibrate the BDS system and configure the loudspeaker parameters automatically to get the best sound performance. Off 18

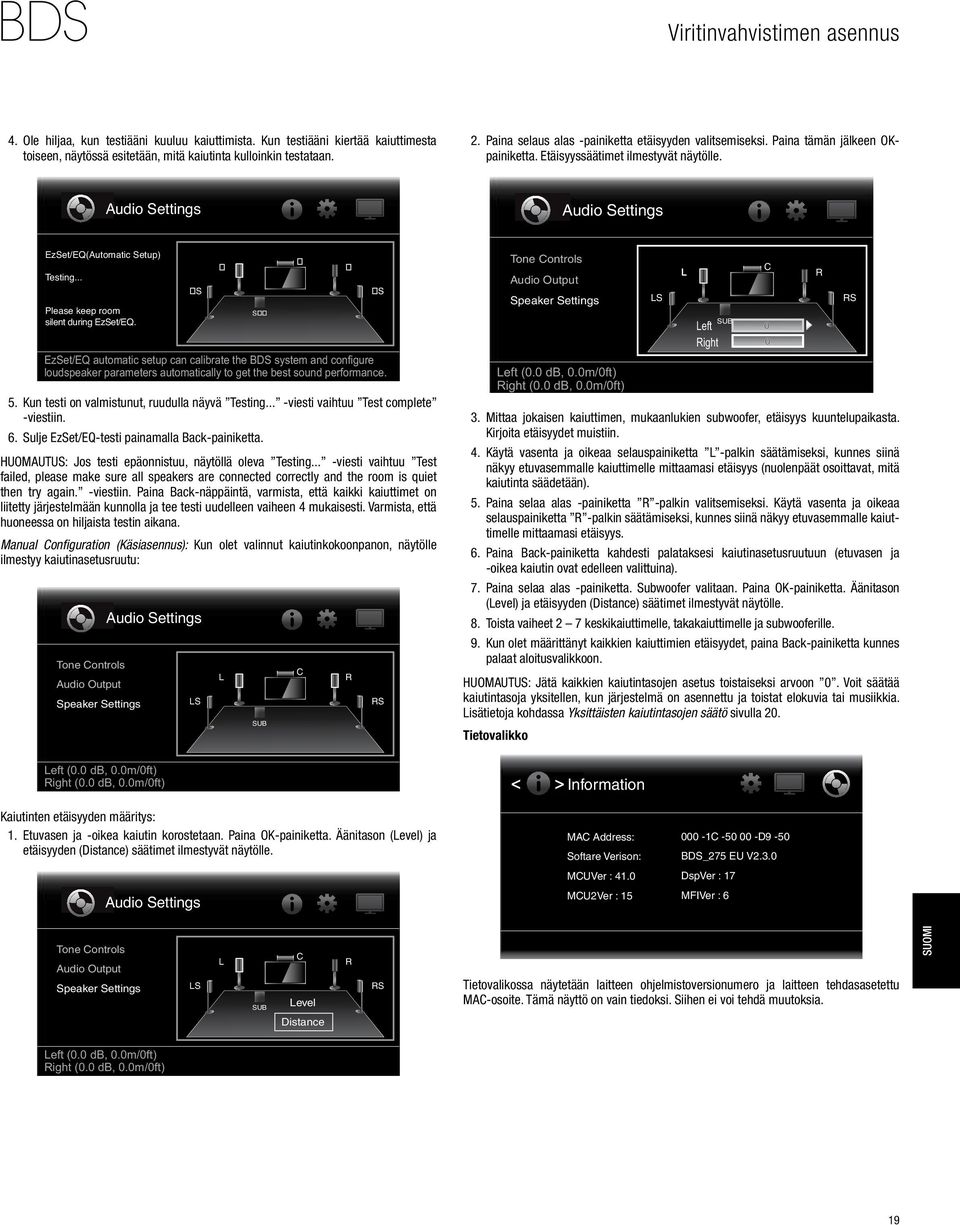

19 Viritinvahvistimen asennus 4. Ole hiljaa, kun testiääni kuuluu kaiuttimista. Kun testiääni kiertää kaiuttimesta toiseen, näytössä esitetään, mitä kaiutinta kulloinkin testataan. 2. Paina selaus alas -painiketta etäisyyden valitsemiseksi. Paina tämän jälkeen OKpainiketta. Etäisyyssäätimet ilmestyvät näytölle. Audio Settings Audio Settings EzSet/EQ(Automatic Setup) Testing... Please keep room silent during EzSet/EQ. S EzSet/EQ automatic setup can calibrate the BDS system and configure loudspeaker parameters automatically to get the best sound performance. 5. Kun testi on valmistunut, ruudulla näyvä Testing... -viesti vaihtuu Test complete -viestiin. 6. Sulje EzSet/EQ-testi painamalla Back-painiketta. HUOMAUTUS: Jos testi epäonnistuu, näytöllä oleva Testing... -viesti vaihtuu Test failed, please make sure all speakers are connected correctly and the room is quiet then try again. -viestiin. Paina Back-näppäintä, varmista, että kaikki kaiuttimet on liitetty järjestelmään kunnolla ja tee testi uudelleen vaiheen 4 mukaisesti. Varmista, että huoneessa on hiljaista testin aikana. Manual Configuration (Käsiasennus): Kun olet valinnut kaiutinkokoonpanon, näytölle ilmestyy kaiutinasetusruutu: Tone Controls Audio Output Speaker Settings Audio Settings LS L S SUB C R S RS Tone Controls Audio Output Speaker Settings Left (0.0 db, 0.0m/0ft) Right (0.0 db, 0.0m/0ft) LS L Left Right 3. Mittaa jokaisen kaiuttimen, mukaanlukien subwoofer, etäisyys kuuntelupaikasta. Kirjoita etäisyydet muistiin. 4. Käytä vasenta ja oikeaa selauspainiketta L -palkin säätämiseksi, kunnes siinä näkyy etuvasemmalle kaiuttimelle mittaamasi etäisyys (nuolenpäät osoittavat, mitä kaiutinta säädetään). 5. Paina selaa alas -painiketta R -palkin valitsemiseksi. Käytä vasenta ja oikeaa selauspainiketta R -palkin säätämiseksi, kunnes siinä näkyy etuvasemmalle kaiuttimelle mittaamasi etäisyys. 6. Paina Back-painiketta kahdesti palataksesi kaiutinasetusruutuun (etuvasen ja -oikea kaiutin ovat edelleen valittuina). 7. Paina selaa alas -painiketta. Subwoofer valitaan. Paina OK-painiketta. Äänitason (Level) ja etäisyyden (Distance) säätimet ilmestyvät näytölle. 8. Toista vaiheet 2 7 keskikaiuttimelle, takakaiuttimelle ja subwooferille. 9. Kun olet määrittänyt kaikkien kaiuttimien etäisyydet, paina Back-painiketta kunnes palaat aloitusvalikkoon. HUOMAUTUS: Jätä kaikkien kaiutintasojen asetus toistaiseksi arvoon 0. Voit säätää kaiutintasoja yksitellen, kun järjestelmä on asennettu ja toistat elokuvia tai musiikkia. Lisätietoja kohdassa Yksittäisten kaiutintasojen säätö sivulla 20. Tietovalikko SUB C 0 0 R RS Left (0.0 db, 0.0m/0ft) Right (0.0 db, 0.0m/0ft) Information Kaiutinten etäisyyden määritys: 1. Etuvasen ja -oikea kaiutin korostetaan. Paina OK-painiketta. Äänitason (Level) ja etäisyyden (Distance) säätimet ilmestyvät näytölle. Audio Settings MAC Address: Softare Verison: MCUVer : 41.0 MCU2Ver : C D9-50 BDS_275 EU V2.3.0 DspVer : 17 MFIVer : 6 Tone Controls Audio Output Speaker Settings LS L SUB C Level Distance R RS Tietovalikossa näytetään laitteen ohjelmistoversionumero ja laitteen tehdasasetettu MAC-osoite. Tämä näyttö on vain tiedoksi. Siihen ei voi tehdä muutoksia. Suomi Left (0.0 db, 0.0m/0ft) Right (0.0 db, 0.0m/0ft) 19

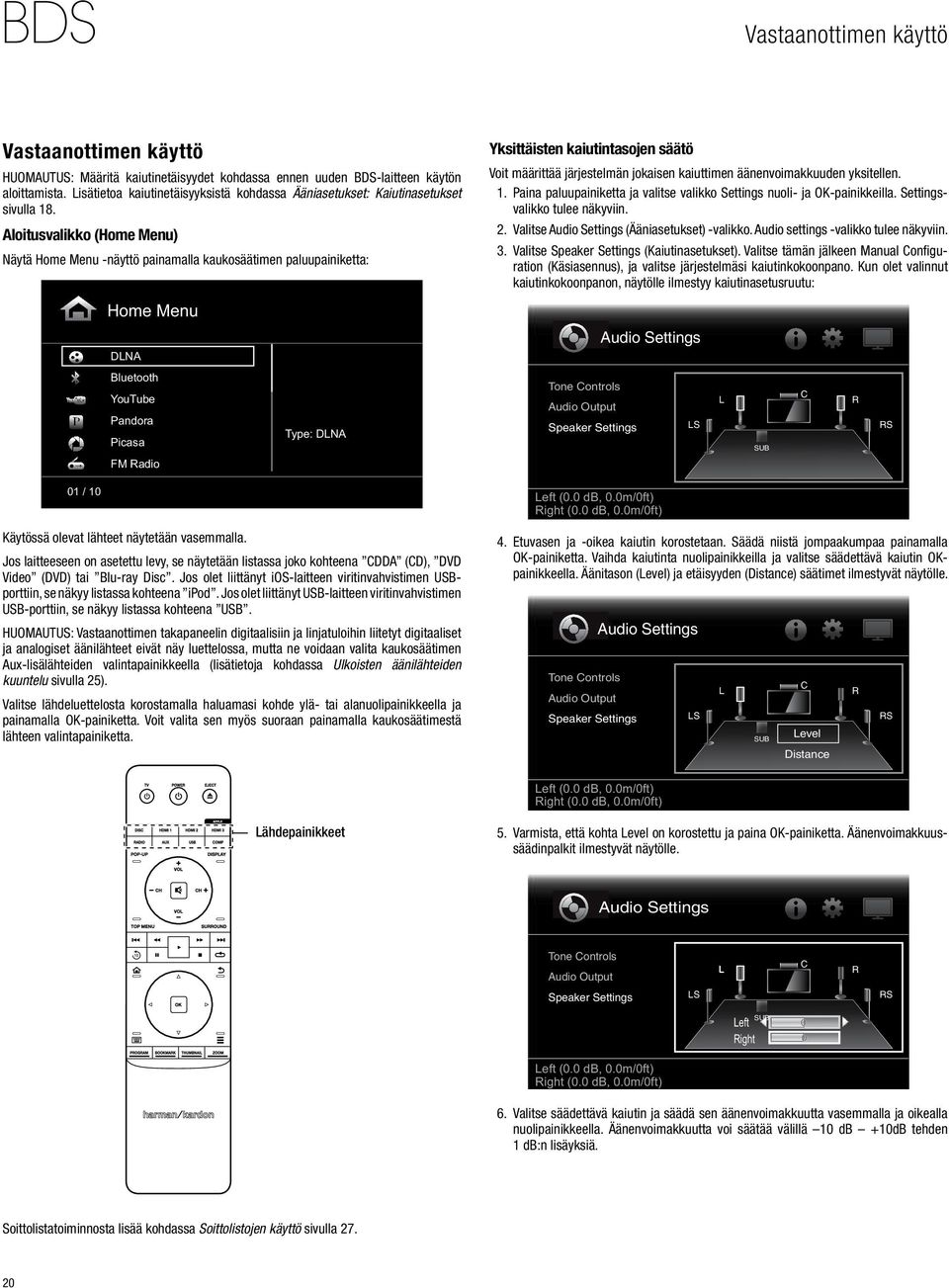

20 Vastaanottimen käyttö Vastaanottimen käyttö HUOMAUTUS: Määritä kaiutinetäisyydet kohdassa ennen uuden BDS-laitteen käytön aloittamista. Lisätietoa kaiutinetäisyyksistä kohdassa Ääniasetukset: Kaiutinasetukset sivulla 18. Aloitusvalikko (Home Menu) Näytä Home Menu -näyttö painamalla kaukosäätimen paluupainiketta: 01 / 10 Home Menu DLNA Bluetooth YouTube Pandora Picasa FM Radio Type: DLNA Käytössä olevat lähteet näytetään vasemmalla. Jos laitteeseen on asetettu levy, se näytetään listassa joko kohteena CDDA (CD), DVD Video (DVD) tai Blu-ray Disc. Jos olet liittänyt ios-laitteen viritinvahvistimen USBporttiin, se näkyy listassa kohteena ipod. Jos olet liittänyt USB-laitteen viritinvahvistimen USB-porttiin, se näkyy listassa kohteena USB. HUOMAUTUS: Vastaanottimen takapaneelin digitaalisiin ja linjatuloihin liitetyt digitaaliset ja analogiset äänilähteet eivät näy luettelossa, mutta ne voidaan valita kaukosäätimen Aux-lisälähteiden valintapainikkeella (lisätietoja kohdassa Ulkoisten äänilähteiden kuuntelu sivulla 25). Valitse lähdeluettelosta korostamalla haluamasi kohde ylä- tai alanuolipainikkeella ja painamalla OK-painiketta. Voit valita sen myös suoraan painamalla kaukosäätimestä lähteen valintapainiketta. Yksittäisten kaiutintasojen säätö Voit määrittää järjestelmän jokaisen kaiuttimen äänenvoimakkuuden yksitellen. 1. Paina paluupainiketta ja valitse valikko Settings nuoli- ja OK-painikkeilla. Settingsvalikko tulee näkyviin. 2. Valitse Audio Settings (Ääniasetukset) -valikko. Audio settings -valikko tulee näkyviin. 3. Valitse Speaker Settings (Kaiutinasetukset). Valitse tämän jälkeen Manual Configuration (Käsiasennus), ja valitse järjestelmäsi kaiutinkokoonpano. Kun olet valinnut kaiutinkokoonpanon, näytölle ilmestyy kaiutinasetusruutu: Tone Controls Audio Output Speaker Settings Audio Settings Left (0.0 db, 0.0m/0ft) Right (0.0 db, 0.0m/0ft) LS L 4. Etuvasen ja -oikea kaiutin korostetaan. Säädä niistä jompaakumpaa painamalla OK-painiketta. Vaihda kaiutinta nuolipainikkeilla ja valitse säädettävä kaiutin OKpainikkeella. Äänitason (Level) ja etäisyyden (Distance) säätimet ilmestyvät näytölle. Tone Controls Audio Output Speaker Settings Audio Settings LS L SUB SUB C C Level Distance R R RS RS Left (0.0 db, 0.0m/0ft) Right (0.0 db, 0.0m/0ft) Lähdepainikkeet 5. Varmista, että kohta Level on korostettu ja paina OK-painiketta. Äänenvoimakkuussäädinpalkit ilmestyvät näytölle. Audio Settings Tone Controls Audio Output L C R Speaker Settings LS RS Left Right SUB 0 0 Left (0.0 db, 0.0m/0ft) Right (0.0 db, 0.0m/0ft) 6. Valitse säädettävä kaiutin ja säädä sen äänenvoimakkuutta vasemmalla ja oikealla nuolipainikkeella. Äänenvoimakkuutta voi säätää välillä 10 db +10dB tehden 1 db:n lisäyksiä. Soittolistatoiminnosta lisää kohdassa Soittolistojen käyttö sivulla

BDS 275/BDS 575/ BDS 277/BDS 577

BDS 275/BDS 575/ BDS 277/BDS 577 275/BDS 575/ BDS 277/BDS 577 Blu-ray Disc -viritinvahvistin Käyttöohje BD/DVD-aluekoodit ja sisällysluettelo BDS-vastaanotin on suunniteltu yhteensopivaksi useimmille Blu-ray Disc- ja DVDtallenteille koodattujen
