1 Pikaopas PAC IF EP ohjausyksikölle, joilla ohjataan WDHsarjan kietoilmakojeita Asennus ja käyttöohje Maahantuoja: Juvanmalmintie ESPOO

2 Alkusanat Tämän pikaohjeen laatimisessa olemme nojanneet ammattiasentajien kokemuksiin ohjainautomatiikan asennuksessa ja käytössä. Perustiedot pohjautuvat asennusohjeeseen, teknisiin ohjeisiin ja tuotejulkaisuumme. Jos jokin tarjoamamme tieto ei ole täysin selvä, ovat valmistajan ohjeet aina etusijalla. Pidätämme oikeuden kirjoitusvirheisiin. Tätä jatkuvasti kehitettävää pikaopasta päivitetään uuden tiedon julkaisun myötä. PAC IF EP ohjainautomatiikkaa käytetään ulkoisten ilmanvaihtolaitteiden kanssa; yhteensopivuus taataan noudattamalla tässä pikaohjeessa ilmoitettuja jäähdytyspatteria ja ilmamäärää koskevia tietoja. Ohjaimen korkean kotelointiluokan myötä sitä voidaan käyttää likaisissa ja pölyisissä tiloissa. Ohjainautomatiikkaan voidaan kytkeä kolme tuotetta niiden ohjaamiseksi. Virtaa syötetään ohjauskaapelilla ulkoyksiköstä. Ohjaimelle voidaan syöttää virtaa myös erikseen, jos kytketään tehokkaampia puhallinkonvektoreita. Ohjainautomatiikkaa voidaan ohjata joko mukana tulevalla ohjaimella tai analogisella signaalilla 0 10 V.

3 Pikaopas PAC IF EP Sisällysluettelo Tuotetiedot 4 Toimitussisältö 4 Asennusvaihtoehdot 5 Yhdistetyn jäähdytys ja lämmityspatterin mitoitus 6 Jäähdytys/lämmitystehot 7 Ohjainautomatiikan ja anturin asennus 8 Asennus 9 Kylmätekninen asennus / Täyttömäärät 11 Ulkoyksikön asennus 12 Virransyöttö Ulkoyksikkö 13 Kaukosäädin (standardi virransyöttö) 13 Kaukosäädin (ulkoinen virransyöttö) 14 Kytkinasetus 15 Ohjaus / analoginen signaali 16 Kytkentäkaaviot Puhallinkonvektorin sisäinen Virransyöttö 17 Puhallinkonvektorin ulkoinen Virransyöttö 18 Piirikortti PAC IF EP 19 Langallinen kaukosäädin Asennus 20 Yösäästötila 21 Viikkoajastin 22 Vikatiedot 24 Poissaolon ohjelmoiminen (P8) 26 Automaattinen uudelleenkäynnistys 27 Vikakoodit 28

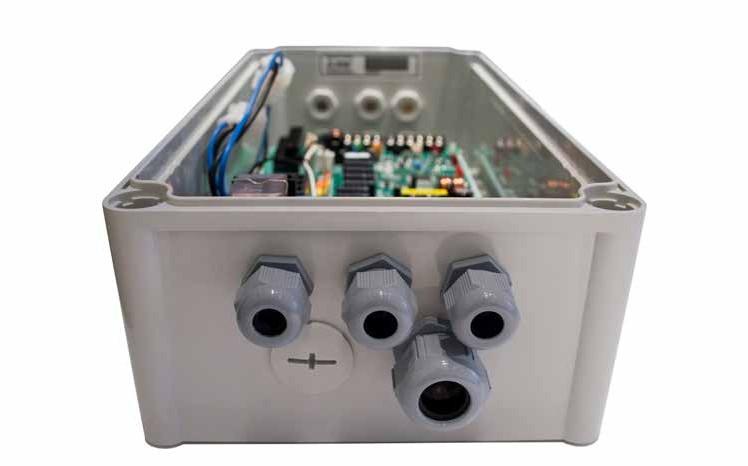

4 Pikaopas PAC IF EP Tuotetiedot Tuote PAC IF EP Alusta PAC IF 010/012 BE Kotelointiluok. 63 Mitat mm (LxKxS) Paino kg 1,2 Jännite V 230 Käyttövirta/A A 0,02 Sulake A 6,3 Toimitussisältö Toimitukseen kuuluu: Ohjainautomatiikka PAC IF EP Kaukosäädin PAR32 MAAJ Anturi Kytkentäkaavio 1 kpl 1 kpl 2 kpl 3 kpl 4

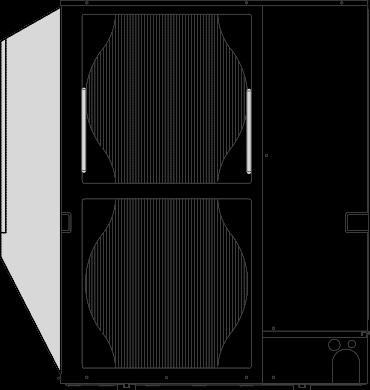

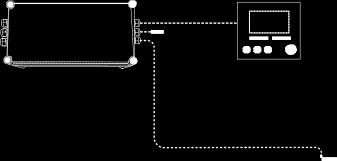

5 Asennusvaihtoehdot Pikaopas PAC IF EP Vaihtoehto 1 PAC IF EP Syöttö ja ohjauskaapeli Virransyöttö (sisä MAKS. 1,3 A yksikkö) Virransyöttö (Ks. ulkoyksikkö ) PAC IF EP voidaan asentaa split eli jaettuun järjestelmään yhdessä ulkoyksikön kanssa, tai vaihtoehtoisesti järjestelmään, jossa kaksi ulkoyksikköä toimii yhdessä enintään kolmen sisäyksikön kanssa. PAC IF EP voi toimia korkeintaan kolmen sisäyksikön kanssa. Vaihtoehto 2 PAC IF EP Virransyöttö (ks. ulkoyksikkö) Syöttö ja ohjauskaapeli 4x1,5m2 Virransyöttö (sisäyksikkö) MAKS. 1,3 A Virransyöttö (sisäyksikkö) MAKS. 1,3 A Virransyöttö sisäyksikkö) MAKS. 1,3 A 5

6 Pikaopas PAC IF EP Yhdistetyn jäähdytys ja lämmitys patterin mitoitus Kun kaikki ilmalämpöpumput toimivat 70 %:n teholla, on yhteisteho 100 %:ssa. Suurin osa puhallinkonvektorien valmistajista tarjoaa tarvittavat tiedot tuotteen teknisissä tiedoissa. Jos niitä ei ole tarjolla, voit pyytä ne valmistajalta. Tärkeää on selvittää yhteensopivuus: 1. Ilmamäärä (vähimmäis ja enimmäis); 2. Patteri on suunniteltu käyttämään kylmäainetta R410A; 3. Patterin sisätilavuus on alla olevan taulukon rajoissa. Taulukko 1 LÄMMITYKSEN STANDARDIOLOSUHTEET Kondensoitumislämpötila Lauhduttimen tuloilman ylikuumennus 45 C 20 C Alijäähdytys 5 C Patterin tuloilma (Kuiva/kostea lämpötila) 20 C /15 C Ulkolämpötila (Kuiva/kostea lämpötila) 7 C /6 C Kun lasketaan patterin rungon kokoa sen soveltuvuuden määrittelemiseksi, voidaan suositella nimellistehon pitämistä %:ssa standardiolosuhteissa. (Taulukko 1 ja 2 ) Taulukko 2 JÄÄHDYTYKSEN STANDARDIOLOSUHTEET Haihtumislämpötila Höyrystimen poistoilman ylikuumennus 10 C 5 C Nesteen lämpötila 40 C Patterin tuloilma (Kuiva/kostea lämpötila) 27 C /19 C Ulkolämpötila (Kuiva/kostea lämpötila) 35 C /27 C Jos patterin sisätilavuus sekä ilmamäärä vastaavat arvoja (Taulukko 3) ja lisäksi patterin lamellivälit jäävät alle 4,0 mm, on teho yleensä rajaarvojen sisällä ja vastaa nimellistehoa (Taulukko 4.) Taulukko 3 YHDISTETYN JÄÄHDYTYS JA LÄMMITYSPATTERIN SISÄTILAVUUDEN JA ILMAMÄÄRÄN VAATIMUKSET Ulkoyksikkö, mallin teho Ilmamäärä (Min.Maks.) Ilmamäärä (Min.Maks.) Sisätilavuus (Min.Maks.) Sisätilavuus (Min.Maks.) Tuloilman vähim.lämpötila ZRP P SHW * * * l/s m3/h l 0,35 1,05 0,5 1,5 0,60 1,8 0,71 2,13 1,0 3,0 1,25 3,75 1,4 4,2 2,0 6,0 cm³ ºC ,5 7, * Suositellaan vain jäähdytystoimintoa Taulukko 4 NIMELLISTEHO Ulkoyksikkö, mallin teho ZRP P SHW * * * Jäähdytysteho (nimellis) Ilmamäärä (Min.Maks.) kw kw 3,5 4,1 5,0 6,0 6,0 7,0 7,1 8,0 10,0 11,2 12,5 14,0 14,0 16,0 20,0 22,4 25,0 27,0 * Suositellaan vain jäähdytystoimintoa Muista että alin lämpötila jäähdytyspatterissa on +10 C. Jos tarvitset lisätietoja, ota yhteyttä maahantuojan asiakaspalveluun. 6

7 Pikaopas PAC IF EP Jakaja Jos käytetään sekä jäähdytys että lämmitystoimintoa, täytyy patteriin asentaa jakaja kylmäaineen jakamiseksi tasaisesti koko patterin rungossa. TH2 TH5 TH5 Jäähdytys/lämmitystehot Alla olevia tehoarvoja ei voida verrata muiden yhdistelmien tehoarvoihin. Ulkoyksikön tyyppi Jäähdytysteho: 28 C ympäröivä / sisään 26 C Lämmitysteho: +7 C, kun ympäröivä 15 C Taattu toiminta lämmityskäytössä*** PUHZZRP35 PUHZZRP50 PUHZZRP60 PUHZZRP71 PUHZZRP100 PUHZZRP125 PUHZZRP140 PUHZZRP200 PUHZZRP250 Jäähdytysteho : 1,6 5,2 kw Lämmitysteho: 1,6 5,2 kw Jäähdytysteho: 2,3 6,44 kw Lämmitysteho: 2,5 7,3 kw Jäähdytysteho: 2,7 7,7 kw Lämmitysteho: 2,8 8,2 kw Jäähdytysteho: 3,3 9,3 kw Lämmitysteho: 3,5 10,2 kw Jäähdytysteho: 4,9 13,1 kw Lämmitysteho: 4,5 14,0 kw Jäähdytysteho: 5,5 16,1 kw Lämmitysteho: 5,0 16,0 kw Jäähdytysteho: 6,2 17,6 kw Lämmitysteho: 5,7 18,0 kw Jäähdytysteho: 9,0 25,8 kw Lämmitysteho: 9,5 25,0 kw Jäähdytysteho: 11,2 32,2 kw Lämmitysteho: 12,5 31,5 kw PUHZP200 YKA PUHZP250 YKA Jäähdytysteho: 9,0 25,8 kw Lämmitysteho: 9,5 25,0 kw Jäähdytysteho: 11,2 32,2 kw Lämmitysteho: 12,5 31,5 kw PUHZSHW112** PUHZSHW230** Jäähdytysteho: 4,9 13,1 kw Lämmitysteho: 4,5 14,0 kw Jäähdytysteho: 9,0 25,8 kw Lämmitysteho: 9,0 25,0 kw ** Nimellisteho muuttumaton 15 C:een saakka. *** Valmistajan ilmoittamat taatut tehoarvot koskevat vain kapasiteettia, eivät laitteen käyttöalueita. Katso PUHZsarjan taulukko (Databook PUHZ). 7

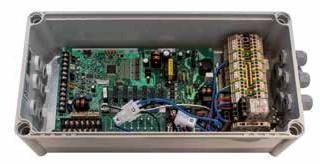

8 Pikaopas PAC IF EP Ohjainkeskuksen ja anturin asennus PAC IF EP PAR 32 MAAJ PAC IF EP:n toimitukseen sisältyy kaksi anturia: (A) (B) (C) Anturi (A) (huoneanturi), joka on kytketty piirikortin riviliittimeentb61, liittimiin 1/2. Tämä anturi mittaa huoneenlämpötilaa ja ohjaa laitteistoa ohjelmoidun asetuksen mukaisesti. On mahdollista siirtää tämä anturitoiminto ohjauskeskuksen sisäiselle anturille (B) ks. langaton kaukosäädin. Anturi (C) sijoitetaan lähimmän puhallinkonvektorin nesteputken yläosaan. Tämä anturi voidaan myös sijoittaan paikkaan, jossa yhteinen nesteen lämpötila voidaan mitata taatusti. KYLMÄTEKNINEN ASENNUS / TÄYTTÖMÄÄRÄT Vain ulkoyksikön ja patterin rungon välinen putkiasennus. Putkien mitat on ilmoitettu oheisessa taulukossa. Yli 30 metrin mittaiset putket heikentävät laitteen tehoa (ks. Databook). Suosittelemme, että laitteet sijoitetaan mahdollisimman lähelle käyttökohdetta. (Varaus alla.) Putken pituus (yksisuuntainen) metreissä Tyyppi <=10 m > 10/<=20 m 30 m > 30m / kg / m > (Lisätäyttö/m ) Tehtaalla täytetty (kg) PUHZZRP35 2,1 2,3 Sama 0,05 kg/m 2,5 PUHZZRP50 2,1 2,3 Sama 0,06 kg/m 2,5 PUHZZRP60 3,1 3,3 Sama 0,06 kg/m 3,5 PUHZZRP71 3,1 3,3 Sama 0,06 kg/m 3,5 PUHZZRP100 4,6 4,8 Sama 0,06 kg/m 5,0 PUHZZRP125 4,6 4,8 Sama 0,06 kg/m 5,0 PUHZZRP140 4,6 4,8 Sama 0,06 kg/m 5,0 PUHZZRP200 5,5 + 0,03 kg x putken pituus metreissä 0,09 kg/m 7,1 PUHZZRP250 5,5 + 0,04 kg x putken pituus metreissä 0,12 kg/m 7,7 PUHZP200 YKA 4,8 5,3 Sama 0,09 kg/m 6,5 PUHZP250 YKA 5,9 6,5 Sama 0,12 kg/m 7,7 PUHZSHW112 4,8 5,1 Sama 0,06 kg/m 5,5 PUHZSHW230 5,5 + 0,03 kg x putken pituus metreissä 0,12 kg/m 7,1 8

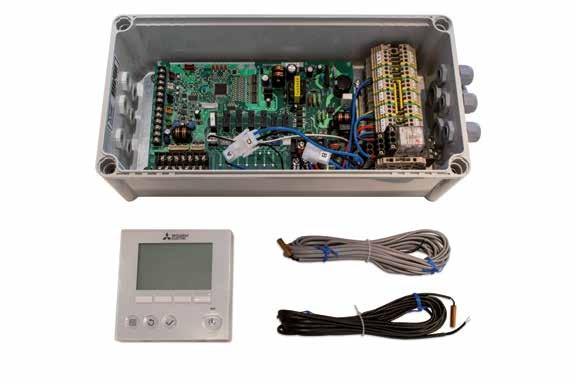

9 Pikaopas PAC IF EP Asennus Jos ulkoyksikköä käytetään yhdessä sisäyksikön kanssa, on teho sama kuin ulkoyksikön. Noudata alla olevien taulukkojen putkien mittoja ulko ja sisäyksikön välillä. Jos ulkoyksikkö syöttää kahdelle tai kolmelle sisäyksikölle, käytä alla olevaa taulukkoa 5 syöttöputkelle (A); ks. vastaavan ulkoyksikön (A) mitat taulukosta 5. Syöttöputken mitat jakajan (B) jälkeen: ks. vastaava sisäyksikkö taulukosta 6. Suosittelemme toimittamamme jakajan käyttöä, jos kokoonpanona on monijako D ja E. Jos sisäyksiköiden välillä on sama metrimäärä tyypissä D, ei jakajaa tarvita. (B) Tyyppi Jakaja Ulkoyksikön koko MSDD50TRE D P100P140 / 50:50 MSDD50WRE D P200P250 / 50:50 MSDF1111RE E P140P250 / 33:33:33 (A) (D) (B) (B) (A) (E) (B) Taulukko 5 Tyyppi Syöttöputkien mitat (A) PUHZZRP35 1/2 1/4 PUHZZRP50 1/2 1/4 PUHZZRP60 5/8 3/8 PUHZZRP71 5/8 3/8 PUHZZRP100 5/8 3/8 PUHZZRP125 5/8 3/8 PUHZZRP140 5/8 3/8 PUHZZRP200 7/8 3/8 PUHZZRP250 7/8 1/2 PUHZP200 YKA 7/8 3/8 PUHZP250 YKA 7/8 1/2 PUHZSHW112 5/8 3/8 PUHZSHW230 7/8 3/8 Taulukko 6 (B) Tyyppi Putken mitat (B) WDH WDH2 5/8 3/8 WDH4 5/8 3/8 IDH IDH 125 5/8 3/8 IDH 200 7/8 1/2 IDH 250 5/8 1/2 9

10 Pikaopas PAC IF EP Asennus Tyyppi Putken enimmäispituus Suurin sallittu korkeusero (E) (Ulkoyksikkö Sisäyksikkö) Suurin sallittu korkeusero (F) (Sisäyksikkö Sisäyksikkö) PUHZZRP35 50 m 30 m 2 m PUHZZRP50 50 m 30 m 2 m PUHZZRP60 50 m 30 m 2 m PUHZZRP71 50 m 30 m 2 m PUHZZRP m A+B+C 30 m 2 m PUHZZRP m A+B+C 30 m 2 m PUHZZRP m A+B+C 30 m 2 m PUHZZRP m A+B+C+D 30 m 2 m PUHZZRP m A+B+C+D 30 m 2 m PUHZP200 YKA 80 m A+B+C+D 30 m 2 m PUHZP250 YKA 80 m A+B+C+D 30 m 2 m PUHZSHW m A+B+C 30 m 2 m PUHZSHW m A+B+C+D 30 m 2 m (F) (E) Tärkeää muistaa! Kohtien B ja C välinen etäisyys ei saa ylittää 8 metriä. Esim. jos B on 30 metriä, saa C olla enintään 22 metriä. Tämä sääntö pätee myös, vaikka olisi kolme kytkettyä laitetta. Esim. jos B on 10 metriä, ei C tai D kumpikaan saa olla pitempiä kuin 18 metriä. Noudata suurinta sallittua putken pituutta. (F) Suurin suositeltu mutkapalojen lukumäärä putkissa on 15 kpl. (E) 10

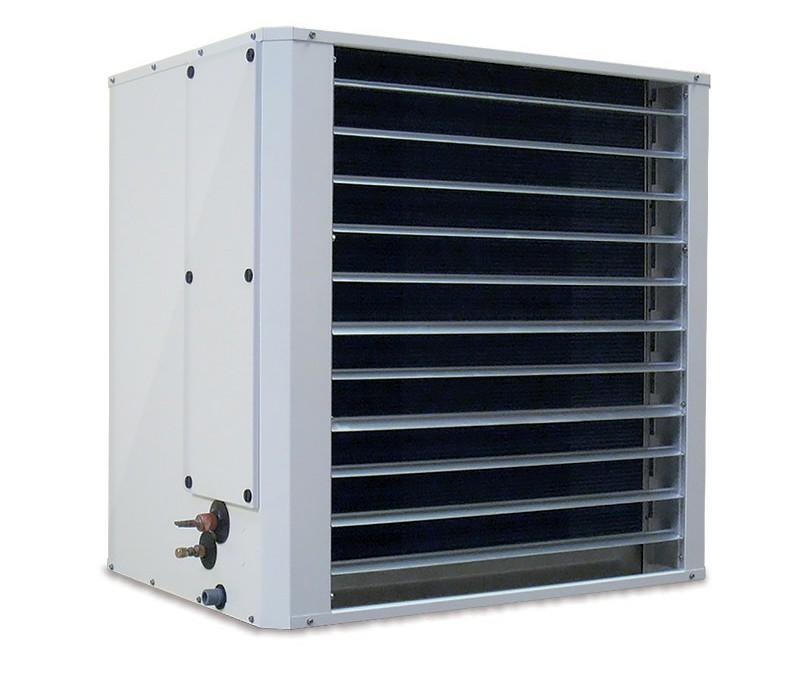

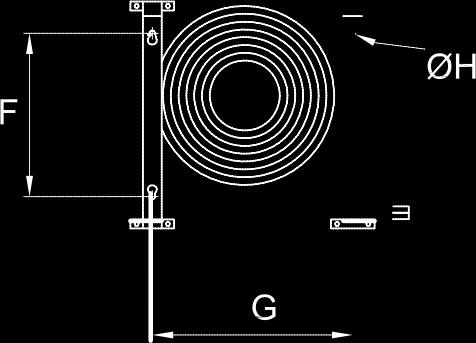

11 Pikaopas PAC IF EP WDHpuhallinkonvektorin tiedot WDH SISÄYKSIKKÖ WDH2 WDH4 LÄMMITYS Lämmitysteho (MinMaks.) kw 8,0 14,0 14,0 22,4 JÄÄHDYTYS Jäähdytysteho (MinMaks.) kw 7,1 12,5 12,5 20,0 Mitat (lev. x kork. x syv.) mm 740x670x x875x780 Paino kg Ilmamäärä m3/h Melutaso (SPL)* db(a) 52 db 5 m, 53 db 3 m 62 db 5m, 64 db 3 m Virransyöttö V/Hz 230 / Käyttövirta enint. A 0,6 0,95 Puhaltimen syöttövirta W Putken koko, kylmäaineputkisto tuuma 3/8 5/8 3/8 5/8 Putken koko, poistoputki tuuma 1/2 1/2 Putkiston enimmäispituus m Puhallinkonvektorin vähimmäistoimintalämpötila ºC Patterin lamellivälit mm 4,0 4,0 Kotelointiluokka IP MAHDOLLISET YHDISTELMÄT KOKO WDH2 / / WDH4 / / Kokonaisteho ei ylitä ulkoyksikön tehoa. Ks. lisätietoja: Pikaohje PAC IF EP * Melutaso mitattu vapaassa kentässä Ks. myös Taulukko 3 sivulta 6 ulkoyksikön valinnan osalta. MITAT MALLI A B C D E F G HØ WDH2 WDH

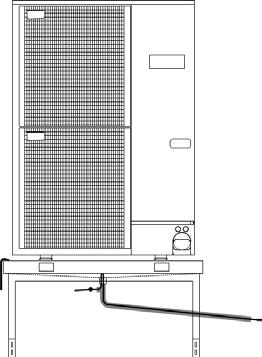

12 Pikaopas PAC IF EP Ulkoyksikön asennus TÄRKEÄÄ TIETOA! Jotta laitteelle voitaisiin varmistaa paras mahdollinen hyötysuhde, oikea etäisyys maanpinnasta, sulatusveden käsittely sulatusjakson jälkeen ja keskeytymätön lämmöntuotanto äärimmäisissä sääolosuhteissa, suosittelemme, että se varustetaan seuraavilla lisävarusteilla. LUMI JA TUULISUOJA Kun lämpöpumppu toimitetaan ilmanvaihtolaitteen ainoaksi lämmönlähteeksi, se on varustettava lumituulisuojalla. Tuulisuoja nostaa myös vuosittaista keskimääräistä hyötysuhdetta, sillä sulatusjaksoa on ajallisesti ja määrällisesti vähemmän. Tutustu myös lumituulisuojien tuoteesitteeseen. Merkki: SH RP60 71 YHA SH HRP 100 YHA SH YKA Ulkoyksikkö: PUHZZRP60 71 VKA PUHZSHW112 YHA PUHZZRP YKA PUHZRP YKA PUHZSHW230 YKA TELINE/SULATUSVESIKAUKALO Laite on asennettava vähintään 400 mm:n etäisyydelle alustasta tai vallitsevien ilmastoolosuhteiden mukaan. Kallistuvissa kattorakenteissa on huomioitava sulatusjakson aikana muodostuvan jään mahdollinen putoamisriski. Sulatusvesikaukalo tulee asentaa siten, että jää ei pääse vahingoittamaan rakennusta tai aiheuttamaan muuta vahinkoa. Merkki: Ulkoyksikkö: Jalallinen teline 1050 Kaikki PUHZ RP / ZRP / SHW DPPUHZE1 Kaikki PUHZ RP / ZRP / SHW Katso yhdistelmämahdollisuuksia sulatusvesikaukalon / jalallisen telineen tuoteesitteestä Sulatusvesikaukaloon DPPUHZE1 on asennettu MacAuto8E1lämmitin. Lämmityskaapeli MacAuto 32E1 on pakattu mukaan asennusta varten poistovesiputkeen L = mm. Molemmissa lämmityskaapeleissa on sisäinen Klixontermostaatti. L = 2000 mm. 12 Kun asennetaan useita yksiköitä, on energiatehokkaampaa ja taloudellisempaa asentaa ohjauslaite MacAutoStart1 kaikkien lämmittimien ohjaamiseksi. Näin lämmittimillä on sama termostaatti, jossa on sisäänrakennettu vikavirtasuojakytkin

13 Pikaopas PAC IF EP Ulkoyksikön Virransyöttö Jokaiseen ulkoyksikköön on erillinen Virransyöttö, ja se on varustettava asianmukaisella turvakytkimellä (3vaiheinen, 400 V, viisi johdinta. Tyyppi Jännite Käynnistysvirta Varoke PUHZZRP V 5 A 13 A PUHZZRP V 5 A 13 A PUHZZRP V 5 A 16 A* PUHZ ZRP V 5 A 16 A* PUHZZRP V 5 A 10 A PUHZZRP V 5 A 10 A PUHZZRP V 5 A 13 A PUHZZRP V 5 A 25 A PUHZZRP V 5 A 25 A PUHZP200 YKA 400 V 5 A 25 A PUHZP250 YKA 400 V 5 A 25 A PUHZSHW V 5 A 13 A PUHZSHW V 5 A 25 A Ohjainautomatiikan virransyöttö (standardi) Standardina ohjainautomatiikka PAC IF EP toimitetaan johdotettuna niin, että syöttö automatiikalle PAC IF EP ja kytkettyihin sisäyksiköihin (korkeintaan kolme kpl) tulee pitkin ulkoyksikön ohjauskaapelia (S1,S2,S3). Varokkeet yhteensä enintään 6,3 A, ja ne sijaitsevat ulkoyksikössä. Jos kytkettyjen sisäyksikköjen (korkeintaan kolme kpl) virta on korkeintaan 1,3 A, voi PAC IF EP syöttää niitä. (Ks. kytkentäkaavio a) PAC IF EP Virransyöttö (Ks. ulkoyksikkö) Syöttö ja ohjauskaapeli 4x1.5 m2 Virransyöttö ( Sisäyksikkö ) maks. 1,3 A Virransyöttö ( Sisäyksikkö ) maks. 1,3 A Virransyöttö ( Sisäyksikkö ) maks. 1,3 A 13

14 Pikaopas PAC IF EP Ohjainautomatiikan virransyöttö (ulkoinen) Jos kytkettyjen puhallinkonvektorien yhteisvirta on suurempi kuin 4,0 A, täytyy ohjainautomatiikan PAC IF EP virransyöttö suorittaa ulkoisesti. (Ks. kytkentäkaavio) Asenna ulkoinen virransyöttö, enintään 10 A. Jotta kaukosäätimen I PAR 32 MAAJ toiminnot saadaan käyttöön, täytyy automatiikan PAC IF EP liitäntää muuttaa. Erillinen Virransyöttö ohjaimelle, enint. 10 A PAC IF EP Virransyöttö ( Sisäyksikkö ) maks. 1,3 A Virransyöttö (Ks. ulkoyksikkö) Ohjauskaapeli 4x1.5 m2 Virransyöttö ( Sisäyksikkö ) maks. 1,3 A Virransyöttö ( Sisäyksikkö ) maks. 1,3 A Muuta PAC IF EP:ssä olevia liittimiä vain yllä olevien ulkoisen virransyötön mukaisesti Sisäinen virransyöttö A+C Ulkoinen virransyöttö A+B WDHpuhallinkonvektorin virransyöttö Syötä virtaa PAC IF EP:stä WDHpuhallinkonvektoriin sivujen 17 ja 18 kytkentäkaavion mukaisesti. 14

15 Kytkinasetus Pikaopas PAC IF EP OHJAINAUTOMATIIKAN PAC IF EP KYTKINASETUS Ohjainautomatiikka asetetaan tehtaalla analogiselle ohjaukselle. (Musta tarkoittaa aktiivista asetusta). Automaattisen uudelleenkäynnistymisen säädön suorittamiseksi täytyy alla olevat kytkennät suorittaa kaukosäätimen PAR31 käyttämiseksi. Kun asetukset on tehty, kytke laite pois päältä ohjauskeskuksesta, muuta virta ja kytke tarvittaessa 010V ohjaus päälle. Ohjaus analogisella signaalilla 010V Ohjaus kaukosäätimestä PAR 32 MAAJ TÄRKEÄÄ TIETOA, KOSKEE VAIN PUHZ SHW 230 YKA Ohjaus analogisella signaalilla 010V 15

16 Pikaopas PAC IF EP Ohjaus analogisella signaalilla PAC IF EP:tä voidaan myös ohjata analogisella signaalilla. Silloin täytyy muistaa, että jäähdytys ja lämmitystoiminnon välinen muutos täytyy suorittaa ulkoisesti. Riviliitin TB142 liittimet 3/4 (vapaa liitin). Kun kaukosäädin käyttää analogista ohjausta, käytetään langallista kaukosäädintä PAR32 MAAJ vain näyttö ja analyysityökaluna. Jokaista ohjainautomatiikkaa PAC IF EP:tä kohden hankitaan ja kytketään yksi langallinen kaukosäädin, tyyppiä PAR 32 MAAJ. Kaukosäädin voi käyttää seuraavia analogisia signaaleja ulkoista tehonsäätöä varten: 15 V, 0 10 V, 420 ma. Niin lämmitys kuin jäähdytyksenkin ohjauksessa käytetään samaa signaalia 010V. 0 V = ilmanvaihtolaite on pois päältä. (Jos analogisignaali ei katkea, kun puhallinkonvekori sammuu, täytyy kaukosäädin lukita) Käytä riviliittimen TB 142 liittimiä 1 ja 2 10 V = 100 %:n teho. 100% Teho Laite käynnistyy 0% 0V 1.88V Lähtö 10V 16

17 Laatija: Rakentaja Tarkistaja: VG AN MB Tark.. Lkm Tark. toimenpiteet Allek. Päivämäärä Päivämäärä: Piirrosnro: Tark.: STANDARDI SYÖTTÖ Pikaopas PAC IF EP TB142 PE N L 2 1 Musta TB6 Liitin Oletusasetuksena ohjainautomatiikalle PAC IF EP syötetään virtaa ulkoyksikön ohjauskaapelia pitkin (S1,S2) Sulake on ulkoyksikössä, ja se on 6,3 A (välikappaleet A+C on yhdistetty) Valk. Kytkentäkaavio: puhallinkonv. sis. sähköns. Sin. A1 A2 L N L N L N Käyttövirta kytkettyä puhallinkonvektoria kohden ei saa ylittää 1,3A tai yhteensä 4A. A K01 A B riippuen kytkettyjen laitteiden lukumäärästä) C HUOM! Koska ohjainautomatiikkaa voidaan syöttää kahdesta eri lähteestä, on vieraan jännitteen riski. Varmista, ettei laitteisto ole jännitteellinen ennen asetustöiden tekemistä. K TB6 Sin. Musta PE S3 S2 S1 Vih/Har Pun. Sin. Musta PE PE PE PE PE PE S3 PE S2 S1 M M M Puhallin 1 MAKS. 1,3A Puhallin 1 MAKS. 1,3A Puhallin 1 MAKS. 1,3A PUHALTIMIEN ERILLINEN VIRRAN SYÖTTÖ 230V /1P/50Hz MAKS. 10A ULKOYKSIKKÖ PAC IF EP V1.0 17

18 Pikaopas PAC IF EP 18 PE N L 2 1 Sin. A1 A2 N N L L L PAC IF EP V1.0 Laatija: Rakentaja Tarkistaja: VG AN OP Tark.. Lkm Tark. toimenpiteet Allek. Päivämäärä Päivämäärä: Piirrosnro: Tark.: PUHALTIMIEN ERILLINEN SYÖTTÖ Kytkentäkaavio: puhallinkonv. erilli. sähköns. TB142 Musta TB6 Liitin Jos puhaltimien käyttövirta ylittää 1,3 A / puhallin tai on yhteensä yli 4 A, täytyy käyttää erillistä virransyöttöä. Virransyöttö kytketään liittimiin 10,11, PE Valk. N (välikappaleet B+C yhdistettyinä) K01 A B C HUOM! Koska ohjainautomatiikkaa voidaan syöttää kahdesta eri lähteestä, on vieraan jännitteen riski. Varmista, ettei laitteisto ole jännitteellinen ennen asetustöiden tekemistä. K TB6 Sin. Musta PE S3 S2 S1 Vih/Har Pun. Sin. Musta PE PE PE PE PE PE PE S3 S2 S1 Puhallin 1 MAKS. 1,3A M M M Puhallin 2 MAKS. 1,3A Puhallin 3 MAKS. 1,3A PUHALTIMIEN ERILLINEN VIRRANSYÖTTÖ 230V /1P/50Hz MAKS. 10A ULKOYKSIKKÖ

19 PAC IF EP V1.0 Laatija: Konstr. av Tarkistaja: AN MB Piirikortti PAC IF EP Tark.. Lkm Tark. toimenpiteet Allek. Päivämäärä Päivämäärä: Piirosnro: Tark.: Kytkentäkaavio Piirikortti PAC IF EP Guideline PAC IF EP AnturiTH1 Asetuslämpötila / huoneanturi Anturi TH2 Kylmäaine (Sijoitetaan tulopuolen nesteputkeen) Analoginen signaali 010V /15V / 420mA KAUKOSÄÄDIN PAR 32 MAAJ 1 TB LED2 1 2 LED3 SW4 LED4 LED5 1 TB62 OFF/ON OFF/ON 1 2 SW OFF/ON 5 6 TB 142 TB 141 TB OFF/ON SW1 SW Vapaat liittimet Vapaat liittimet LED1 S1 S2 S3 L N Käyntitieto Lämmitys Käyntitieto Jäähdytys Käyntitieto Sulatus Puhaltimen vaiheoht. käyn./pysäyt. Käyntitieto Kompressori HÄLYTYSTIETO puhaltimien käynnist. Käytetään nykyisin Käyntitieto Jäähdytysksen/lämmityksen vaihto, ulkoinen signaali Käyntilupa, ulkoinen signaalij 19

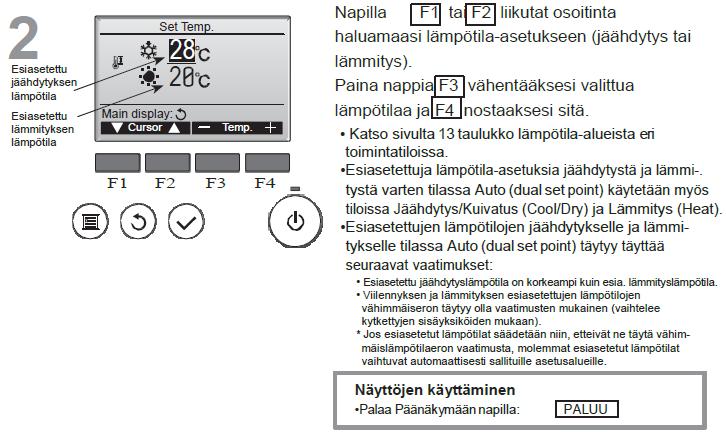

20 Pikaohje PAC IF EP Langallinen kaukosäädin Asennus 20

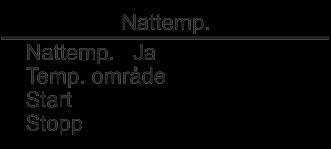

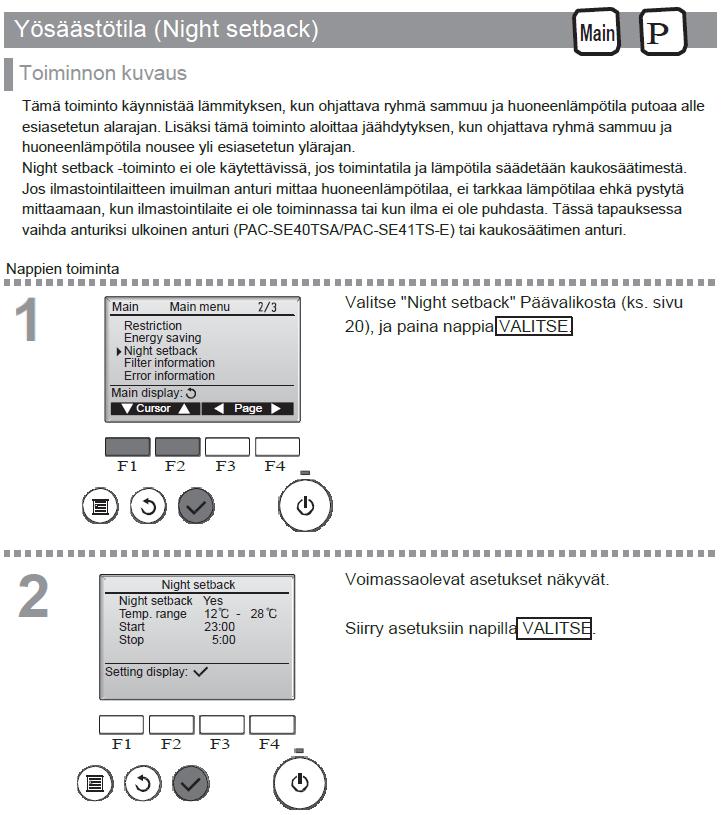

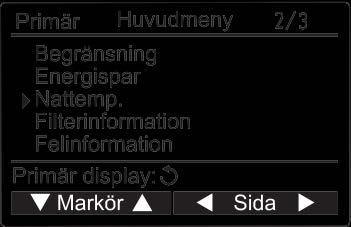

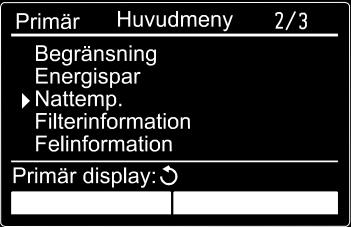

21 Langallinen kaukosäädin Yösäästötila Pikaohje PAC IF EP 21

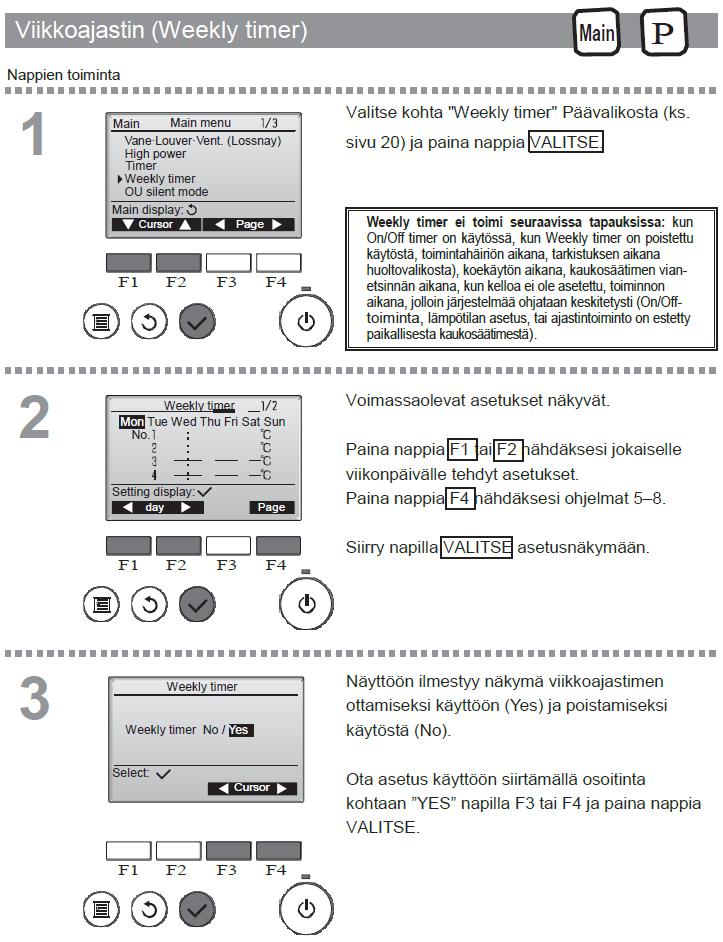

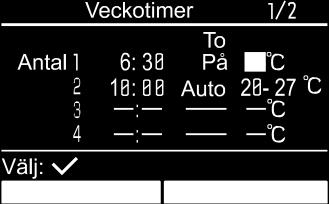

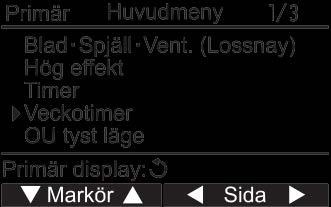

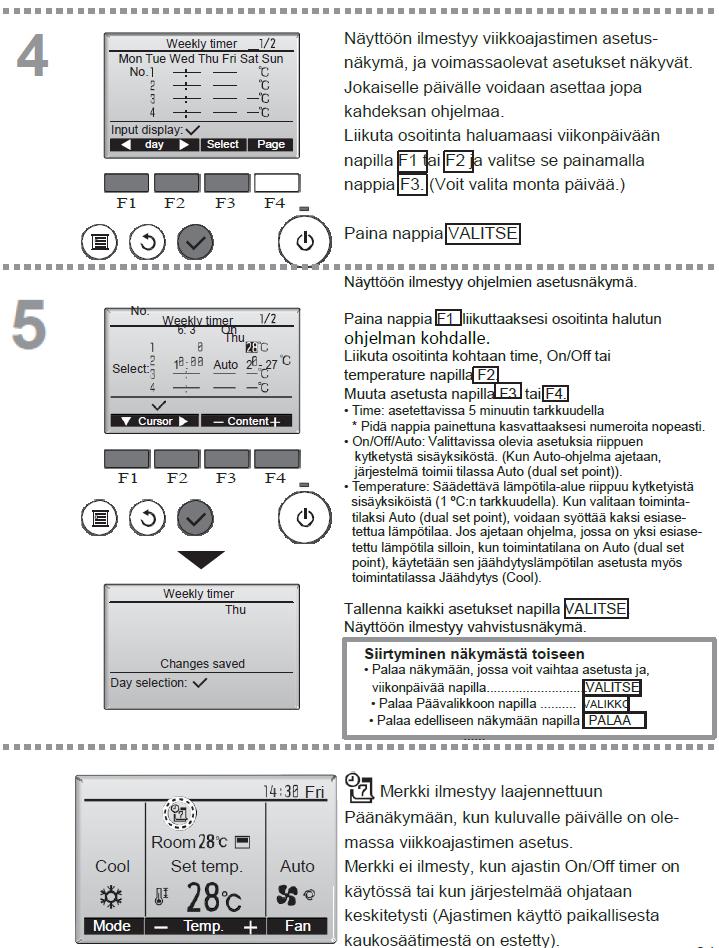

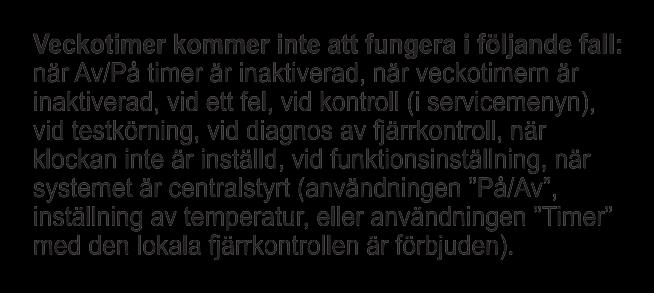

22 Pikaohje PAC IF EP Langallinen kaukosäädin Viikkoajastin 22

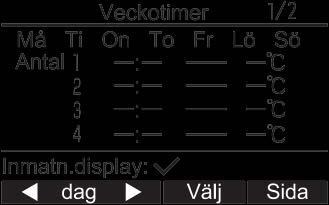

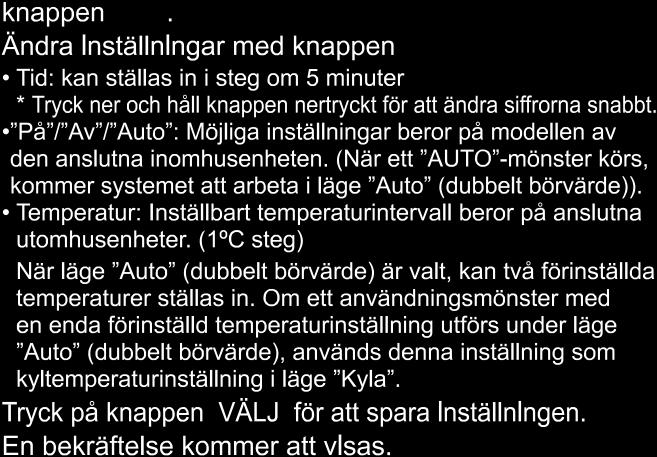

23 Langallinen kaukosäädin Viikkoajastin Pikaohje PAC IF EP 23

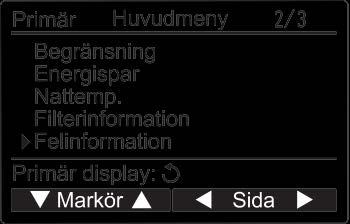

24 Pikaohje PAC IF EP Langallinen kaukosäädin Vikatiedot 24

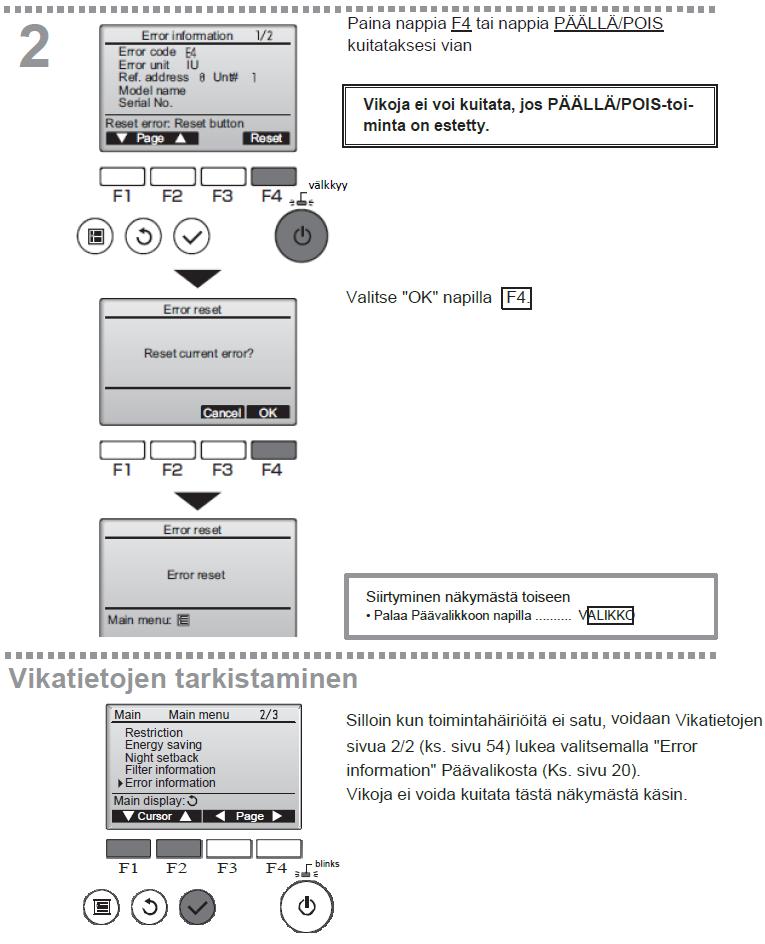

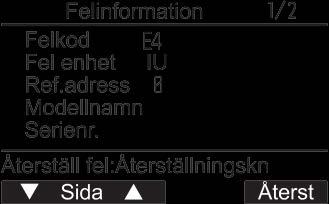

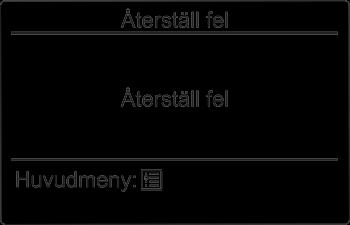

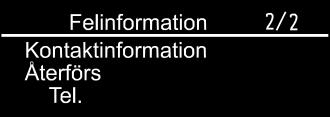

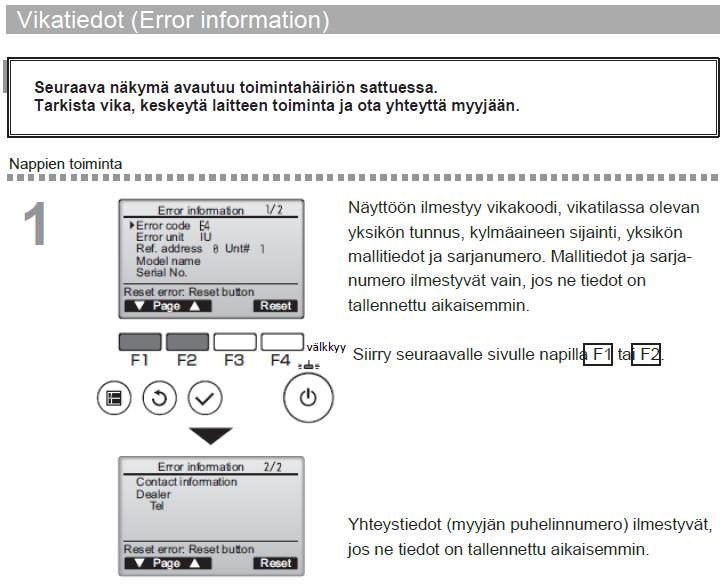

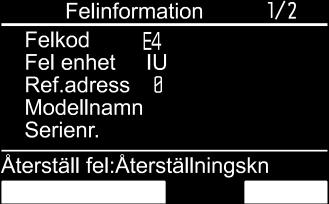

25 Langallinen kaukosäädin Vikatiedot Pikaohje PAC IF EP Vilkkuu 25

26 Pikaohje PAC IF EP Langallinen kaukosäädin Poissaolo (P8) POISSAOLON OHJELMOIMINEN (P8) [1] Service menu Test run Input maintenance info. Function setting Check Self check Main menu: Cursor Valitse Function setting huoltovalikosta (Service) painikkeilla F1 ja F2, vahvista painamalla. F1 F2 F3 F4 [2] Function setting Ref. address Unit No. Grp./1/2/3/4/All Valitse Ref. adress 0 ja unit number 01 painikkeilla F1 ja F4, vahvista painamalla. Monitor: Cursor Address F1 F2 F3 F4 [3] Function setting Valitse Mode No. 28 ja asetus No 2. Ref. address Mode 1 Mode 2 Mode 3 Mode 4 Request: Cursor Grp. Cursor [4] Function setting Ref. address Mode 1 Mode 2 Mode 3 Mode 4 Request: Cursor Unit #1 Liikuta osoitinta painikkeilla F1 ja F2 asetukseen Mode No 28. Muuta Setting No asetusta painikkeilla F3 ja F4 asetukseen No2. Cursor F1 F2 F3 F4 [5] Function setting Ref. address Grp. Sending data Kun valinta on tehty, paina (käyttöliittymä). Poistu valikosta painamalla. lähettääksesi tiedot kaukosäätimestä sisäohjausyksikköön F1 F2 F3 F4 26

27 Pikaohje PAC IF EP Langallinen kaukosäädin Autom. uudelleenk. AUTOMAATTINEN UUDELLEENKÄYNNISTYS [1] Service menu Test run Input maintenance info. Function setting Check Self check Main menu: Cursor Valitse Function setting huoltovalikosta (Service) painikkeilla F1 ja F2, vahvista painamalla. F1 F2 F3 F4 [2] Function setting Ref. address Unit No. Grp./1/2/3/4/All Valitse Ref. adress 0 ja unit number grp painikkeilla F1 ja F4, vahvista painamalla. Monitor: Cursor Address F1 F2 F3 F4 [3] Function setting Valitse Mode No. 01 ja asetukseksi No 2. Ref. address Mode 1 Mode 2 Mode 3 Mode 4 Request: Cursor Grp. Cursor [4] Function setting Ref. address Mode 1 Mode 2 Mode 3 Mode 4 Request: Cursor Unit #1 Liikuta osoitinta painikkeilla F1 ja F2 asetukseen Mode No 01. Muuta Setting No painikkeilla F3 ja F4 asetukseen No2. Cursor F1 F2 F3 F4 [5] Function setting Ref. address Grp. Sending data Kun valinta on tehty, paina (käyttöliittymä). Poistu valikosta painamalla. lähettääksesi tiedot kaukosäätimestä sisäohjausyksikköön F1 F2 F3 F4 27

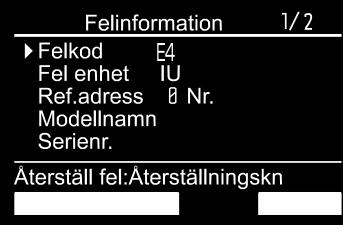

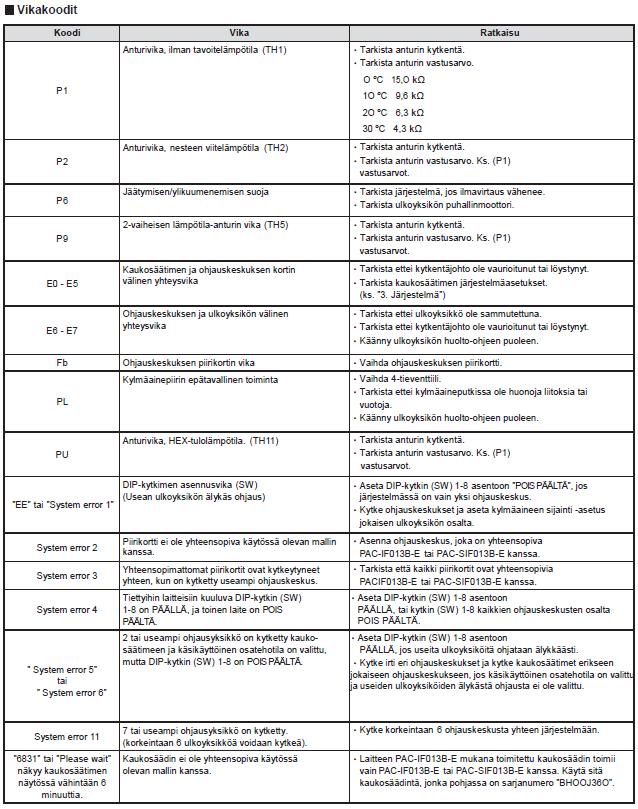

28 Pikaohje PAC IF EP Langallinen kaukosäädin Vikakoodit 28
