1 EDW500 / EDW503 Astianpesukoneiden elektroniset säätimet ESSE-N / A.S. Lokakuu 2004

2 EDW500 - EDW503 EDW500 ja EDW503: uudet helppokäyttöiset elektroniset säätimet DIVA-tuoteperheen astianpesukoneille Tarkoitettu korvaamaan sähkömekaaniset ajastimet EDW500: muunnos vapaasti seisoville ja upotetuille pesukoneille EDW503: muunnos täysin integroiduille pesukoneille Yksinkertainen, yhdellä mikropiirillä toteutettu elektroniikka Yksinkertainen mikro-ohjain, ja täten pelkistetympi toiminallisuus verrattuna muihin elektronisiin DIVAsäätimiin 2

3 EDW500:n ominaisuudet Kiertovalitsin 6 asennolla: integroitu 2-napainen verkkokytkin, jossa jopa 5 ohjelmaa Virta päällä LED-valo KÄYNNISTÄ/ASETA-painike ja LED-valo Pesuohjelman LED-valot: Pesu-Kuivaus-LOPPU Suolan ja huuhtelukirkasteiden LED-valot Vain joissain malleissa: lisäpainike ja LED-valo yhtä vaihtoehtoa varten ( Viivästetty aloitus tai Puoliksi täytetty ) LED-valot punaisia ja vihreitä, tai kaikki punaisia, mallista riippuen 3

4 EDW500 Virta päällä- LED KierrevalitsinKÄYNNISTYS/ Vaihtoehdon integroidulla ASETUSpainike ( Puoliksi täytetty painike verkkokytkimellä tai Viivästetty aloitus ) Käynnistys/ Asetus- Vaihtoehto- LED LED Pesu Kuivaus LOPPU Huuhtelukirkaste Suola 4

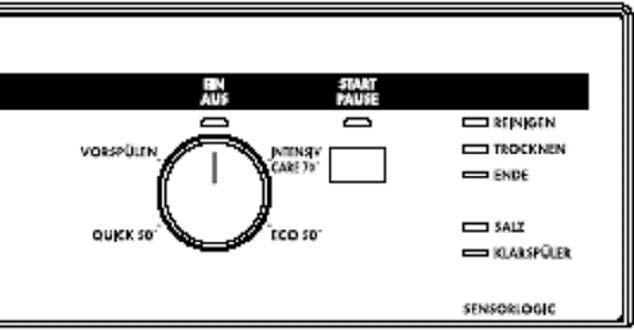

5 EDW500 : Paneelimuunnos Merkistä ja mallista riippuen ASETUS voi esiintyä myös PYSÄYTYS- tai PERUUTAnimellä 5

6 EDW503:n ominaisuudet Erillinen 2-napainen verkkokytkin Painike usean ohjelman peräkkäistä valintaa ja pesuohjelman uudelleenasettamista varten Jopa 5 ohjelma-led-valoa: 1 kutakin ohjelmaa kohti Toiminta-LED (Voidaan yhdistää Beam-on-Floortoimintoon) merkkiääni (valinta poistettavissa) Suolan ja huuhtelukirkasteen LED-valot Vain joissain malleissa: lisäpainike ja LED-valo yhtä vaihtoehtoa varten ( Viivästetty aloitus tai Puoliksi täytetty ) Lopullinen viimeistely 1. neljänneksellä v

7 EDW503 Vaihtoehto- LED Ohjelmien LED-valot Toiminto-LED Huuhtelukirkaste Suola Verkkokytkin Vaihtoehdon painike ( Puoliksi täytetty tai Viivästetty aloitus ) Ohjelman valitsin (peräkkäinen) 7

8 Lisävalitsimet Ohjelmanvalitsin Painekytkin NTC Ovikytkin Putket suolaa ja huuhtelukirkastetta varten Kohokytkin alakorissa kytkettynä sarjaan imuventtiilin kanssa (kaikki DGN-mallit, ZM vain varmuusletku) ei takometrimittaria 8

9 Koneen täyttö Lämmityksen säätö piirilevyn relen avulla Kiertovesipumpun säätö triacin avulla: Ei impulssipesuohjelmaa (takometrimittarin puuttuessa) Malleissa, joissa on vaihtoehto koneen puoliksi täyttämistä varten, käytetään säädöttä vähennettyä pumpun nopeutta dynaamisen täytön aikana tämän vaihtoehdon ollessa valittuna. Pieniä pesumääriä säätelee ACS (vaihtovirtakytkimet): Imuventtiili Pesuaine- ja huuhtelukirkastesäiliö Poistopumppu Palautusventtiilit Kuivauspuhallin mahdollinen, mutta ei määritelty toistaiseksi millekään mallille 9

10 Circuit Diagram PROGRAMME SELECTOR RINSE AID REED SALT REED HEATING RELAY PRESSURE SWITCH HEATING CIRC. PUMP DRAIN PUMP REGEN. VALVE DOOR SWITCH NTC DETERG. DISPENSER INLET VALVE & FLOAT SWITCH 10

11 Pesuohjelman käynnistys EDW500: Kierrä ohjelmanvalitsin haluttuun asentoon Paina KÄYNNISTYS/ASETUS-painiketta kerran EDW503 : Paina ohjelmanvalitsinpainiketta toistuvasti, kunnes halutun ohjelman LED-valo syttyy (Valintajärjestys alkaa viimeksi käytetystä ohjelmasta) Ohjelma käynnistyy noin 3 sekunnin kuluttua luukun sulkemisesta 11

12 ASETUS ohjelman käynnistymisen jälkeen EDW500: Paina KÄYNNISTYS/ASETUS-painiketta uudelleen EDW503 : Paina ohjelmanvalitsinpainiketta noin 3 sekunnin ajan, kunnes uudelleenasetus on varmistettu LEDvalojen avulla Kummassakin: automaattinen uudelleenasetus mikäli luukku on avattu kuivausohjelman aikana (mutta vain jos vedenpehmennysvaihe on loppunut) yli 30 sek. ajaksi 12

13 LED-valon toiminta EDW503:ssa LED vilkkuu (0,5 sek. päällä, 2 sek. POIS), kun laite kytketään päälle verkkokytkimestä LED jatkaa vilkkumistaan ohjelmaa valittaessa LED menee pois päältä ohjelman käynnistymisen jälkeen LED menee päälle ohjelman päättymisen jälkeen 13

14 EDW500:n asetustila Ennen laitteen käynnistämistä, paina KÄYNNISTYS/ASETUS-painiketta ja pidä painike alhaalla... 14

15 EDW500:n asetustila Kierrä ohjelmanvalitsinta myötäpäivään asentoon 1 Pidä KÄYNNISTYS/ASETUS-painike alhaalla, kunnes LED-valot Virta päällä ja Käynnistys/Asetus alkavat vilkkua LED-valo LOPPU alkaa myös vilkkua, vilkkumisen lukumäärä ilmaisee talteenottotason asetusta 15

16 EDW500:n asetustila Veden kovuuden asetus Asetustilassa veden kovuuden säätöasetus nousee 1:llä joka kerta, kun KÄYNNISTYS/ASETUS-painiketta painetaan (päästessään tasoon 10 laskuri alkaa uudelleen 1:stä) Viimeisin asetus jää muistiin 16

17 EDW500:n asetustila Veden kovuustasot Asetus mmol/l Veden kovuustaso Ranskal. ast. Saksal. ast. Asetus ilmaistu valoilla: - LED "LOPPU" (EDW500) - Toiminta-LED (EDW503) Vedenpehmennys kun* Kokonaisvedenmäärä on noin: 10L TH dh 10 vilkkua -- ** 9L TH dh 9 vilkkua 10 l 8L TH dh 8 vilkkua 15 l 7L TH dh 7 vilkkua 20 l 6L TH dh 6 vilkkua 35 l 5L TH dh 5 vilkkua 55 l 4L TH dh 4 vilkkua 70 l 3L TH dh 3 vilkkua 95 l 2L TH 4 10 dh 2 vilkkua 130 l 1L alle 0.7 alle 7 TH alle 4 dh 1 vilkkua 430 l * vedenpehmennys tapahtuu ohjelman kuivausvaiheessa, jolloin tämä kokonaismäärä saavutettiin ** vedenpehmennys tapahtuu 2 kertaa: ensimmäisen huuhtelun aikana ja kuivauksen aikana 17

18 EDW500:n asetustila Veden kovuustasot Veden kovuustason elektronisen säädön lisäksi on tärkeää säätää myös vesisäiliön ohivirtausvipu: veden kovuustasoille 1-6: asetus 0 DGN:lle, 1 ZM:lle (tehtaan oletusarvo) veden kovuustasoille 7-10: asetus 1 DGN:lle, 2 ZM:lle 18

19 EDW500:n asetustila Huuhtelukirkasteen poiskytkeminen Asetustilaan päästyäsi kierrä ohjelmanvalitsinta myötäpäivään asentoon 2 Asetuksen ilmaisemiseksi LED-valo LOPPU vilkkuu kerran huuhtelukirkasteen annostelu käytössä (oletusarvo). Ei vilkkumista huuhtelukirkasteen annostelu ja LED-valo kytketty pois käytöstä Vaihda asetukset painamalla KÄYNNISTYS/ASETUS 19

20 EDW500:n asetustila Huuhtelukirkasteen poiskytkeminen Joissain malleissa huuhtelukirkasteen poiskytkeminen ei ole mahdollista (ks. aina ohjekirjasta) Näissä malleissa veden kovuuden asetus näkyy asennossa 2 (ja 3, 4, 5) 20

21 Asetustilasta poistuminen Sammuta laitteen virta asetustilasta poistuaksesi Mikäli asetustilaa ei suljeta käsin, se sulkeutuu automaattisesti 60 sekunnin kuluttua viimeisimmästä käyttöliitännän aktivoinnista Kummassakin tapauksessa viimeisimmät asetukset jäävät muistiin 21

22 EDW500 - EDW503 Huoltotilatoiminnot Lue hälytysmuisti (3 hälytystä) vaihto-ohjainvalinta LED-valon testaus hälytysmuistin tyhjennys Tehtaan testausohjelman käynnistys Tällä tietoalustalla ei ole saatavilla muita DIVAhuoltotilatoimintoja 22

23 EDW500:n huoltotila Ennen laitteen käynnistämistä, paina KÄYNNISTYS/ASETUS-painiketta ja pidä painike alhaalla... 23

24 EDW500:n huoltotila Kierrä ohjelmanvalitsinta vastapäivään asentoon 5 Pidä KÄYNNISTYS/ASETUS-painiketta alhaalla, kunnesled-valot Virta päällä ja Käynnistys/Asetus alkavat vilkkua 24

25 EDW500:n huoltotila Lue hälytysmuisti & vaihto-ohjainvalinta Huoltotilaan päästyäsi jätä ohjelmanvalitsin asentoon 5 Paina KÄYNNISTYS/ASETUS-painiketta kerran viimeisin hälytys (mikäli oli) näkyy LED-valon LOPPU vilkkumiskertojen lukumääränä 25

26 EDW500:n huoltotila Lue hälytysmuisti & vaihto-ohjainvalinta Painamalla KÄYNNISTYS/ASETUS-painiketta saadaan esille viestit seuraavassa järjestyksessä: hälytys, mikäli tapahtui hälytys, mikäli tapahtui 4. Takaiskuventtiili 5. Poistopumppu 6. Imuventtiili täytä merkkiin asti / ei täyttöä, jos merkin taso saavutettu 7. Lämmitys vain jos taso saavutettu 8. Kiertovesipumppu 9. Pesuaine- ja huuhtelukirkastesäiliö 10. Kuivauspuhallin (mikäli on varusteena) 26

27 EDW500:n huoltotila Vaihto-ohjainvalinta Vaihto-ohjainvalintojen 4 10 aikana LED-valo LOPPU pysyy jatkuvasti päällä 27

28 Hälytykset Toiminto Veden sisääntulo käyttäjälle huollolle i10 kerran kerran Tyhjennys i20 kahdesti kahdesti Veden säätö / Ylivuotosuoja i30 3 kertaa 3 kertaa Painekytkimen päällekytkeytymispistettä ei saavuteta: - 90 sekunnissa staattisen täyttövaiheen aikana - 60 sekunnissa uudelleentäytön aikana Painekytkimen päällekytkeytymispistettä ei saavuteta 120 sek tyhjennys + 5 sek tauko sek tyhjennyksen aikana Imuventtiilikytkentä auki kohokytkimen vuoksi (tai muusta syystä) Lämmitys i kertaa Lämpötilan nousu 3 min jälkeen alle 1K NTC-vika (oikosulku tai avoin virtapiiri) Hälytyskoodi muistissa Hälytytyksen ilmaisu* i kertaa Vianhavaintologiikka Jännitehäviö koska NTC toiminta-alueen ulkopuolella Huomautuksia 45 sek tyhjennys, kun vika on huomattu lämmitysvaihe ohitettu lämmitysvaihe ohitettu Täyttöaikavika if kertaa Kokonaistäytön aikaraja ylitetty * Hälytykset näkyvät seuraavasti: EDW500: LED-valon "LOPPU" vilkkumiskertojen määränä EDW503: Toiminta-LEDin vilkkumiskertojen määränä, ja merkkiääninä 28

29 EDW500:n huoltotila LED-valon testaus & Hälytysmuistin tyhjennys Asetustilaan päästyäsi kierrä ohjelmanvalitsin asentoon 4 Paina KÄYNNISTYS/ASETUS-painiketta kerra, kunnes kaikki LED-valot alkavat vilkkua toimintatarkastusta varten, ja hälytysmuisti tyhjenee 29
