1 Dell Fluid Data TM solutions Älykästä tallennuksen virtualisointia Dell Compellent

2 Virtualisointi & Älykkyys Virtualisointi tarkoittaa tietojenkäsittelyssä tekniikkaa, jolla jonkin fyysisen resurssin tekniset piirteet piilotetaan muilta järjestelmiltä, sovelluksilta ja loppukäyttäjiltä, jotka käyttävät näitä resursseja. Täten yksi fyysinen resurssi voi toimia monena loogisena resurssina, tai useat fyysiset resurssit (kuten tallennuslaitteet tai palvelimet) näkyvät yhtenä loogisena resurssina. Tätä uutta virtuaalista näkymää taustalla oleviin resursseihin ei rajoita niiden toteutus, maantieteellisen sijainti tai fyysinen konfigurointi. Älykkyys on arkikielen ja psykologian käyttämä käsite, joka viittaa yksilön oppimisen ja sopeutumisen kykyyn 2 Dell Confidential

3 2010 winner of Storage Magazine Quality Award for mid-range arrays Ranked #1 in all 5 categories Initial product quality Product features Product reliability Sales force competence Technical support Data Source: Gartner Qstats H1 2009

4 Dell Compellent Storage Center Innovatiivinen levyjärjestelmä: Virtualisoi tallennuksen Tallentaa tehokkaasti Thin provisiointi Pienentää hallinnointi & optimointi tarvetta automaattinen, itse optimoiva järjestemä Sisältää edistykselliset toiminteet: peilaukset, tehokkaat pikakopiot, käytönaikaiset migraatiot vanhasta järjestelmästä Skaalautuu > 1200 kiintolevyyn Liitettävyys: iscsi, FC, FCoE Dell, Inc. All Rights Reserved 4

5 Haasteet ajavat toiminnan tehostamiseen On mahdotonta jatkaa entiseen malliin... Tarpeet ja vaatimukset IT:lle kasvavat Budjetit säilyvät ennallaan tai pienenevät Strategiset investoinnit rajoittuvat toiminnan jatkamisen varmistamiseen 40 % 90 % -> Datan määrän kasvu vuosittain -> Datasta ei kosketa luomisen jälkeen 80 % datasta inaktiivista 17 % 60 % -> IT budjetista kohdistuu tallennukseen -> Kustannuksista ympäristön hallintaan

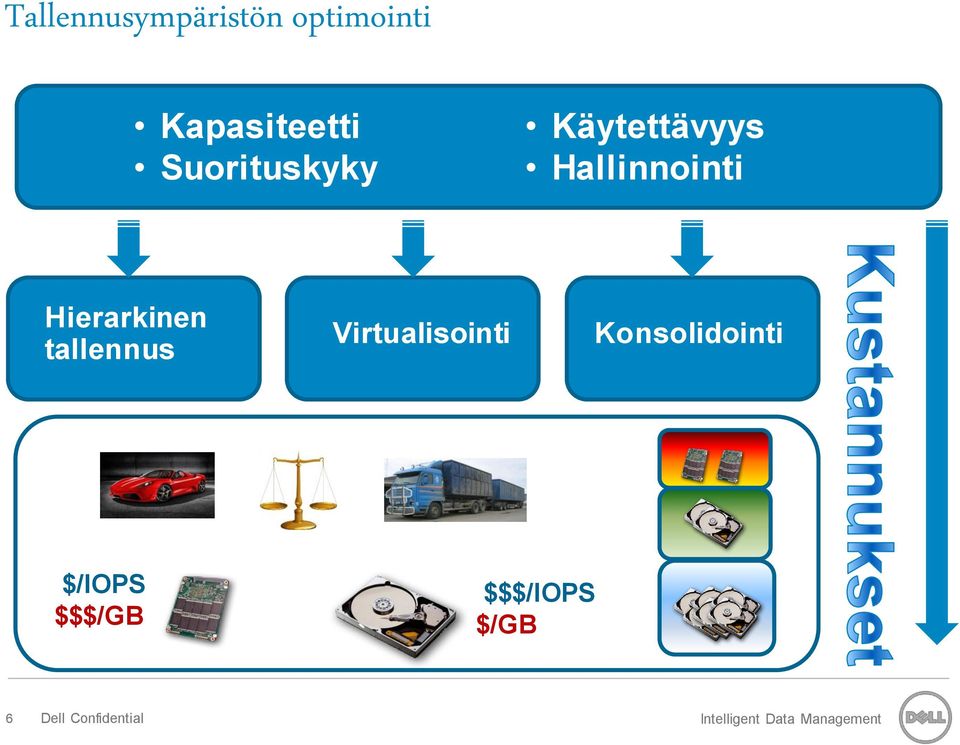

6 Tallennusympäristön optimointi Kapasiteetti Suorituskyky Käytettävyys Hallinnointi Hierarkinen tallennus Virtualisointi Konsolidointi NL-SAS $/IOPS $$$/GB $$$/IOPS $/GB 6 Dell Confidential

7 Toiminnan tehostaminen - Virtualisointi Virtualisointi & konsolidointi Kasvata katkotta, tarpeen mukaan samalla pienentäen hankinta- ja operointikustannuksia yksi fyysinen resurssi toimii monena loogisena resurssina Tehokkaampi resurssien käyttö Nopeat muutokset useat fyysiset resurssit näkyvät yhtenä loogisena resurssina Dynaamisuus ei rajoittavia tekijöitä datan sijoitteluun ja nopea reagointi muutoksiin 7 Dell Confidential

8 Hierarkinen tallennus perusteet päätöksille 8 Dell Confidential

9 Tallennusvirtualisoinnin evoluutio Volume 9 Dell Confidential

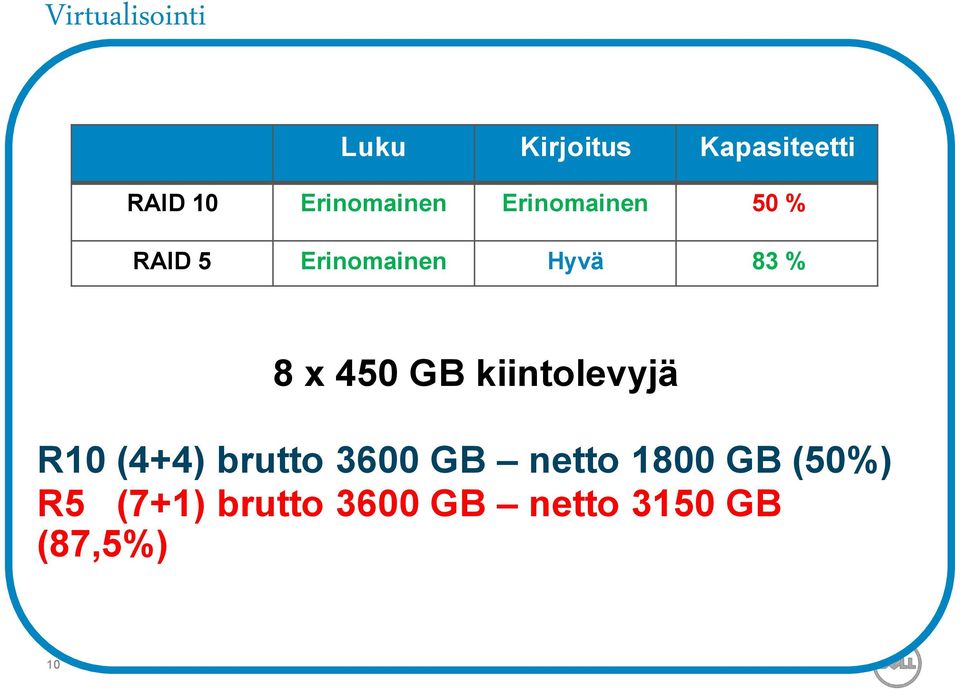

10 Virtualisointi Sovellus / taltitio Tietokanta Tiedostopalvelin Luku Kirjoitus Kapasiteetti RAID 10 Erinomainen Erinomainen 50 % Taltitiot RAID 5 Erinomainen Hyvä 83 % (Volume) RAID RAID10 RAID5 RAID6 8 x 450 GB kiintolevyjä R10 (4+4) brutto 3600 GB netto 1800 GB (50%) R5 (7+1) brutto 3600 GB netto 3150 GB (87,5%) i Fyysiset mediat # 450GB 15 krpm # 600GB 10 krpm # 2 TB 7,2 krpm 10 Dell Confidential

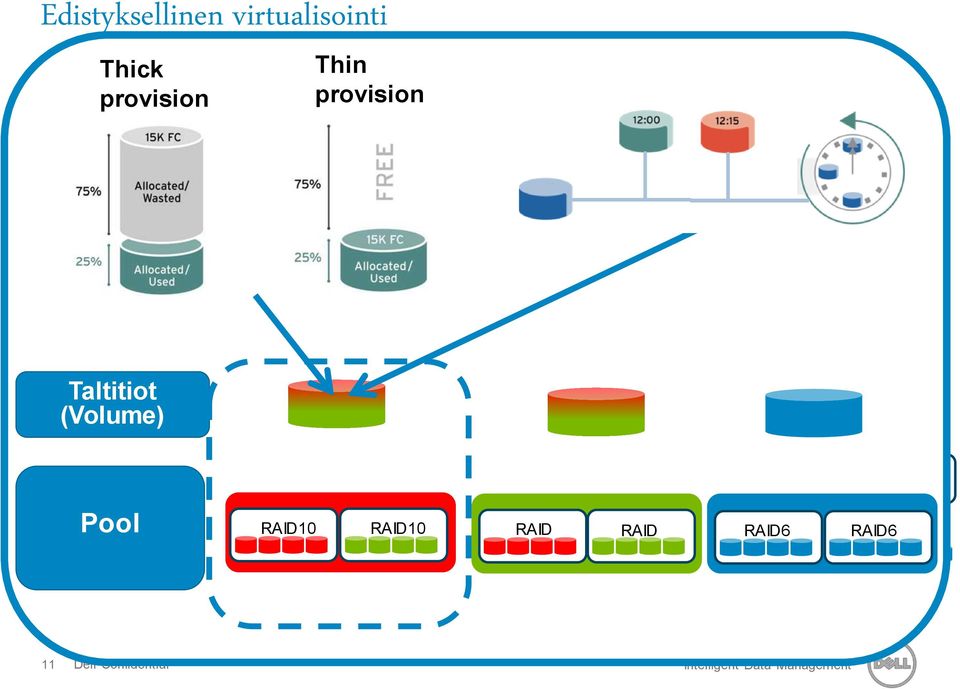

11 Edistyksellinen virtualisointi Thick provision Thin provision Tietokanta Tiedostopalvelin Taltitiot (Volume) Pool RAID10 RAID10 RAID 5 Taltitiot (Volume) RAID 5 RAID6 RAID6 RAID RAID10 RAID 5 RAID10 RAID 5 RAID6 RAID6 Pool RAID10 RAID10 RAID 5 Fyysiset mediat RAID 5 RAID6 RAID6 # 450GB 15 krpm # 600GB 10 krpm # 2 TB 7,2 krpm 11 Dell Confidential

12 Älykäs virtualisointi Fluid Data Tietokanta Tiedostopalvelin Sovellus / taltitio RAID Taltitiot (Volume) R10: write R5: read Yleinen tietokannan työkuorma: 70 % lukua (R5)+ 30 % (R10) kirjoitusta Pool Fyysiset mediat # 450GB 15 krpm # 600GB 10 krpm # 2 TB 7,2 krpm 12 Dell Confidential

13 Älykäs virtualisointi Fluid Data Tier 1 Tier 2 Volume Creation, Access, and Modification time Frequency of access Type and Tier of disk drive RAID level Corresponding volume Data type Tier 3 Page pool 13 Dell Confidential

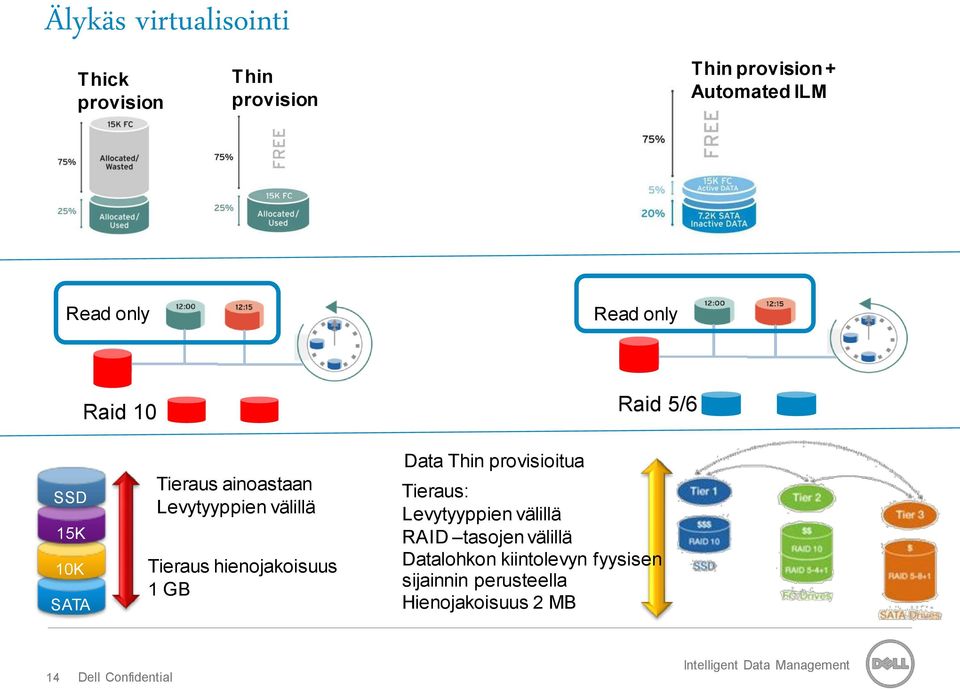

14 Älykäs virtualisointi Thick provision Thin provision Thin provision + Automated ILM Read only Read only Raid 10 Raid 5/6 SSD 15K 10K SATA Tieraus ainoastaan Levytyyppien välillä Tieraus hienojakoisuus 1 GB Data Thin provisioitua Tieraus: Levytyyppien välillä RAID tasojen välillä Datalohkon kiintolevyn fyysisen sijainnin perusteella Hienojakoisuus 2 MB 14 Dell Confidential

15 Älykäs virtualisointi käytännössä Inbox Sent items Calendar contacts 15 Dell Confidential

16 Dell Compellent Storage Center 16 Dell Confidential

17 Kiitos! 17 Dell Confidential
