1 OPERA Vesistömallien kehittäminen Vuoden 1999 tutkimusohjelman loppuraportti Markus Huttunen Sirpa Joukainen Bertel Vehviläinen SUOMEN YMPÄRISTÖKESKUS 1. helmikuuta 2001

2 ISBN ISSN Painopaikka: Oy Edita Ab Helsinki 2001

3 Sisällys ALKUSANAT VESISTÖMALLIEN TARKKUUDEN PARANTAMINEN Lämpötilariippuva haihduntamalli Maa- ja pohjavesivaraston laskennan korjaus Ennusteiden tarkkuuden mittaus Ilmatieteen laitoksen ennusteissa käytettävät painotuskertoimet Mallin laskennan korjauksen ohjausparametrit Vanhojen säähavaintojen käyttö ennustelaskennassa KÄYTTÖLIITTYMÄ Vesistömallijärjestelmän käyttöliittymä KASVILLISUUSHAIHDUNTAMALLIN KEHITTÄMINEN Johdanto Malli Mallin testaus Kalibrointi Validointi Johtopäätökset INARIN TULOVIRTAAMAENNUSTEIDEN TARKKUUS Kirjallisuus Suomen ympäristökeskuksen moniste

4 4... Suomen ympäristökeskuksen moniste 211

5 ALKUSANAT Suomen ympäristökeskuksessa on käynnistetty maa- ja metsätalousministeriön hallinnonalaan kuuluva ja ministeriön pääosin rahoittama säännösteltyjen vesistöjen operatiivisen käytön kehittämisprojekti. Projektille laaditun tutkimusohjelman tavoitteita toteutetaan yhteistyössä eri tutkimusorganisaatioiden ja voimayhtiöiden kanssa. Hanke koostuu useista erillisistä osaselvityksistä, joista laaditaan erilliset raportit. Tämä julkaisu on loppuraportti vuoden 1999 ja 2000 aikana toteutetusta vesistömallien ennustetarkkuuden parantamiseen tähdänneestä yhteistutkimus- ja kehityshankkeesta. Hanke koostui vesistömallin käyttäjäystävällisyyttä parantavan käyttöliittymän kehittämisestä, useasta erillisestä ennustelaskennan tarkkuutta parantavan laskentarutiinin toteuttamisesta ja uuden haihduntamallin kehittämisestä. Kehitettävät vesistömallit olivat Kemijoen ja Oulujoen vesistöalueilla käytössä olevat neljä erillistä mallia. Kehitystyössä Oulujoen vesistömallit muutettiin pc-pohjaisiksi ja erilliset mallit yhdistettiin yhdeksi malliksi. Tässä esiteltävät kehitystyöt, kasvillisuushaihduntamallia lukuun ottamatta, on toteutettu suoraan operatiivisessa käytössä olevaan ennustemalliin. Siten ne on otettu välittömästi käyttöön parantamaan ennusteiden tarkkuutta. Kasvillisuushaihduntamalli otetaan todennäköisesti operatiiviseen käyttöön vasta, kun malliin tuodaan tarkat, luultavammin 1 km hilakoossa olevat maankäyttötiedot koko vesistöalueelta. Nämä tiedot ovat jo olemassa SYKE:ssä ja niiden muokkaaminen malliin sopivaan muotoon ja käyttöönotto mallissa liittyvät toiseen projektiin. Lisäksi raportissa on esitetty selvitys Inarijärven pitkän ajanjakson tulovirtaamaennusteiden tarkkuudesta joinakin ennustevuosina 1990-luvulla. Suomen ympäristökeskuksen moniste

6 1 VESISTÖMALLIEN TARKKUUDEN PARANTAMINEN 1.1 Lämpötilariippuva haihduntamalli Kemijoen ja Oulujoen malleihin sovitettiin ja otettiin käyttöön lämpötilariippuva potentiaalisen haihdunnan malli. Tämä malli arvioi Class-A haihdunnan päivittäistä arvoa vuorokauden sademäärän, keskilämpötilan ja vuodenajan perusteella (kuva 2). Vesistömallissa Class-A haihduntaa käytetään arviona potentiaalisesta haihdunnasta, jonka perusteella maanpintahaihdunta ja järvihaihdunta lasketaan niiden laskentaan kehitetyillä malleilla. Malli Class-A haihdunnalle on kehitetty aikaisemmin SYKE:ssä. Malli sovitettiin seuraaville Oulujoen ja Kemijoen alueen Class-A havaintoasemille: = = Suomussalmi, Pesiö Sodankylä, Observatorio Lämpötilariippuvalla haihduntamallilla arvioituja haihdunta-arvoja käytetään vesistömallissa silloin kun Class-A havaintoja ei ole käytettävissä (kuva 1). Tällaisia tilanteita on mm. Keväällä sulantakautena kun havaintoja ei vielä tehdä. Lisäksi Class-A havainnot ovat käytettävissä 2 viikon - 1 kuukauden viiveellä, joten niitä ei ole käytettävissä tämän pituisella jaksolla ennen ennusteen alkua. Aikaisemmin vesistömallissa havaintojen puuttuessa käytettiin haihdunnan kuukausikeskiarvoja, jolloin lämpötilan ja sateen vaikutus haihduntaan jäi huomioimatta. Kuva 1. Esimerkki lämpötilariippuvan haihduntamallin vaikutuksesta vesistömallin laskentaan. Mallilla arvioituja haihdunta-arvoja käytetään kun Class-A havainnot puuttuvat (tässä toukokuun ja elokuun alku) ja ennustejaksolla Suomen ympäristökeskuksen moniste 211

7 Kuva 2. Lämpötilariippuvassa haihduntamallissa etsitään Class-A haihduntahavainnon riippuvuus päivämäärästä, vuorokauden sademäärästä ja vuorokauden keskilämpötilasta. Suomen ympäristökeskuksen moniste

8 1.2 Maa- ja pohjavesivaraston laskennan korjaus Oulujoen mallin pohjavesivaraston laskentaan vaikuttavat parametrit on kalibroitu uudelleen. Nykyisillä parametrien arvoilla varaston arvot eivät muutu epärealistisesti (kuva 3). Kemijoen mallissa uudelleenkalibrointiin ei ollut tarvetta. Kuva 3. Oulujoen vesitasekuva. Pohjavesivaraston laskentaan vaikuttavat parametrit kalibroitiin uudelleen jotta varaston tilavuus ei kasvaisi epärealistisen suureksi Suomen ympäristökeskuksen moniste 211

9 1.3 Ennusteiden tarkkuuden mittaus Malleihin on toteutettu osa, jolla voidaan tehdä automaattisesti ennusteet useissa eri tilanteissa ja tarkkailla ennusteiden osuvuutta (kuvat 4 ja 5). Tätä ennusteiden tarkkuuden mittausosaa käytetään edelleen optimoitaessa sääennusteille käytettäviä painotuskertoimia (ks. 1.4). Tehtävistä ennusteista määritellään ennusteiden alkupäivämäärät ja se minkä vuoden säähavaintoja ennustejaksolla käytetään Ilmatieteen laitoksen 10 vrk sääennusteen lisäksi. Sääennusteita on talletettuna eteenpäin, eli ko. päivämäärästä eteenpäin voidaan tehdä todellisiin käytössä olleisiin sääennusteisiin perustuvia ennusteita. Ennusteita voidaan tehdä myös aikaisemmille ennusteen alku ajankohdille, mutta silloin ennustejaksolle ei ole käytettävissä todellista sääennustetta. Mallissa pystytään tarkkailemaan samanaikaisesti n. 500 kpl erilaista säähavaintoaikasarjaa ennustejaksolle. Yksi säähavaintoaikasarja koostuu sääennusteesta ja jonkin aikaisemman vuoden säähavainnoista. Kuvassa 4 on jokaista ennusteen alkupäivää kohti ennuste simuloitu 10 eri aikaisemman vuoden säähavainnoilla ja näin on saatu tulovirtaamaennusteen jakauma. Tällöin voidaan tarkkailla samanaikaisesti ennusteita n. 50 eri ennusteen alkupäivänä. Lukumäärää miten monta erilaista säähavaintoaikasarjaa pystytään simuloimaan samanaikaisesti rajoittaa laitteiston kapasiteetti, nykyisessä laitteistossa (512 MB muistia) tuo raja 2 kk ennustejaksolle on n. 500 kpl. Ennusteen hyvyyden mittaamiseen voidaan käyttää erilaisia kriteerejä. Kriteeri voi olla esimerkiksi havaitun arvon ero keskiennusteesta. Matemaattisesti oikea tapa mitata jakaumaennusteen hyvyyttä olisi laskea havaitun arvon todennäköisyys kyseisessä ennustejakaumassa. Tätä vaikeuttaa kuitenkin se että aina havaittu arvo ei osu ennusteviuhkan alueelle. Il:n ennusteen luotettavuuskertoimien optimoinnissa (ks. 1.4) käytetty kriteeri koostui havaitun arvon etäisyydestä keskiennusteesta ja havaitun arvon osumisesta ennusteviuhkan alueelle. Suomen ympäristökeskuksen moniste

10 Kuva 4: Malleihin toteutettiin osa, jolla voidaan tehdä ennusteita useissa eri tilanteissa ja tarkkailla ennusteiden osuvuutta. Tässä esimerkkinä ennusteet Kemijärven tulovirtaamasummalle, ennusteet alkavat ja ennustejakso on 2 kk Suomen ympäristökeskuksen moniste 211

11 Kuva 5: Ennusteet Lokan ja Porttipahdan tulovirtaamasummalle, ennusteet alkavat ja ennustejakso on 2 kk. Suomen ympäristökeskuksen moniste

12 1.4 Ilmatieteen laitoksen ennusteissa käytettävät painotuskertoimet Vesistömallissa on määritelty Ilmatieteen laitoksen 10 vrk sääennusteelle kunkin vuorokauden sade- ja lämpötilaennusteelle luotettavuuskerroin. Sääennusteen ensimmäiset vuorokaudet ovat luotettavimpia ja luotettavuus vähenee kohti kymmenettä vuorokautta. Lämpötilaennuste on tavallisesti luotettavampi kuin sade-ennuste. Vesistömallissa sääennusteen ensimmäisten vuorokausien arvot käytetään lähes sellaisenaan mutta viimeisten vuorokausien arvoihin lisätään vaihtelua. Käytetyt luotettavuuskertoimet määräävät miten paljon vaihtelua lisätään. Vesistömallissa ennuste tehdään simuloimalla ennustejakso (esim. 6 kk) vuosien havaituilla sateilla ja lämpötiloilla. Ennusteen ensimmäisille päiville käytetään IL:n sääennustetta ennusteen luotettavuuskertoimien mukaisesti. Jos esimerkiksi lämpötilaennusteen 5. vuorokauden painotuskerroin on 1.0 niin ko. vuorokaudelle käytetään jokaisessa em. 36 simuloinnissa suoraan sääennusteen määräämää lämpötilaa. Jos painotuskerroin olisi 0.0 niin jokaisessa simuloinnissa käytettäisiin suoraan ko. vuonna ko. päivänä havaittua lämpötilaa. Jos painotuskerroin olisi 0.5 niin käytettäisiin puoliksi molempia. Taulukko 1. Ilmatieteen laitoksen ennusteelle optimoimalla saadut luotettavuuskertoimet ja aikaisemmin käytössä olleet luotettavuuskertoimet. Optimoinnissa tarkkailtiin Kemijärven 2 kk tulovirtaamaennusteita ajalla Kertoimien optimoinnissa tulovirtaamaennusteiden virhe pieneni 1.7 %. Vanhat kertoimet Uudet kertoimet Vrk Lämpötilan painotus Sateen painotus Lämpötilan painotus Sateen painotus Painotuskertoimet on aikaisemmin määritelty sen perusteella mitä on tiedetty ja oletettu sääennusteen luotettavuudesta. Nyt kertoimet määritettiin tekemällä vesistömallilla ennusteita useissa eri tilanteissa ja luotettavuuskertoimet optimoitiin ennusteen tarkkuuden perusteella. Uudet ja vanhat luotettavuuskertoimet ovat taulukossa 1. Optimoinnissa tarkkailtiin Kemijärven tulovirtaamaennusteita, joissa ennusteen alkuajankohdat olivat Ennusteet valittiin tältä jaksolta, koska IL kehittää jatkuvasti omia ennusteitaan ja siksi vanhempien ennusteiden tarkkuus ei välttämättä kuvaa nykytilaa. Kuvassa 4 on esitetty ennusteen osuvuutta optimoiduilla luotettavuuskertoimilla. Optimoinnissa minimoitu virhefunktio on summa kahdesta komponentista: = = Havaitun tulovirtaamasumman ja keskiennusteen välinen ero Jos havaittu arvo ylittää tai alittaa ennusteviuhkan vaihteluvälin niin havaitun arvon etäisyys ennusteiden maksimista tai minimistä Näistä jälkimmäisen komponentin tarkoituksena on pienentää niiden ennustevuorokausien painotusta, joiden ennustearvoissa on enemmän satunnaista vaihtelua Suomen ympäristökeskuksen moniste 211

13 Päämääränä on saada vesistömallin ennusteviuhka riittävän leveäksi jotta havaittu arvo osuu viuhkan alueelle. 1.5 Mallin laskennan korjauksen ohjausparametrit Mallin laskennan korjausrutiinia kehitettiin sellaiseksi, että kalibrointia tarvitsevien ohjausparametrien käyttö ei ole enää tarpeen. Tämä toteutettiin muuttamalla mallin virheen laskennassa eri osavirheet paremmin yhteismitallisiksi. Mallin aikaisemmassa versiossa jokaiselle korjattavalle pisteelle oli määritelty omat painotuskertoimet optimoidun virhefunktion eri komponenteille. Virhefunktion eri komponentit ovat: = = = = = = = Havaitun ja lasketun päivittäisen virtaaman tai tulovirtaaman ero Havaitun ja lasketun virtaamasumman tai altaan tilavuuden ero Havaitun lumilinjamittauksen ja lasketun lumen vesiarvon ero Tehdyn vesisadekorjauksen summa Tehdyn lumisadekorjauksen summa Tehdyn lämpötilakorjauksen summa Lisäksi jos korjataan useita pisteitä samanaikaisesti: o Vesisadekorjauksen ero eri alueilla o Lumisadekorjauksen ero eri alueilla o Lämpötilakorjauksen ero eri alueilla Minimoitava virhe on summa näistä eri komponenteista niin että kutakin komponenttia painotetaan omalla painotuskertoimella. Painotuskertoimia oli siten 5-10 kpl jokaista korjattavaa pistettä kohti. Virhefunktiota muutettiin siten, että eri komponentit lämpötilakorjausta lukuun ottamatta muunnettiin kuutiometreiksi vettä. Näin komponentit saatiin yhteismitallisiksi ja eri korjattavien pisteiden virheitä voitiin verrata keskenään. Näin eri korjattaville pisteille pystyttiin lisäksi käyttämään samoja painotuskertoimia. Virhefunktioon lisättiin yksi uusi termi, joka on tehdyn korjauksen vaikutus alueen vesitaseeseen (kuva 6). Tämä termi kuvaa aikaisempaa paremmin tehdyn korjauksen vaikutuksen mallin tilaan ennusteen alkuhetkellä. Korjauksen vaikutus vesitaseeseen saadaan simuloimalla malli ilman korjauksia ja korjausten kanssa ja laskemalla summa mallin lumi, maankosteus, pohjavesi ym. varastoista ja vertaamalla näiden summien arvoja korjatussa ja korjaamattomassa tilanteessa. Kehitystyössä malliin toteutettiin lisäksi osa, joka piirtää kuvat virhefunktion eri komponenttien osuuksista ja ajallisesta jakaumasta jokaisessa korjattavassa pisteessä jokaisen korjausajon jälkeen (kuva 7). Kuvat ovat katseltavissa käyttöliittymän kautta ja ne helpottavat korjausmallin toimivuuden tarkkailua ja virheiden löytymistä. Suomen ympäristökeskuksen moniste

14 Kuva 6. Mallin laskennan korjauksen vaikutus vesitaseeseen. Tätä termiä käytetään verrattaessa tehdyn korjauksen määrää saatuun parannukseen virtaaman tai vedenkorkeuden simuloinnissa Suomen ympäristökeskuksen moniste 211

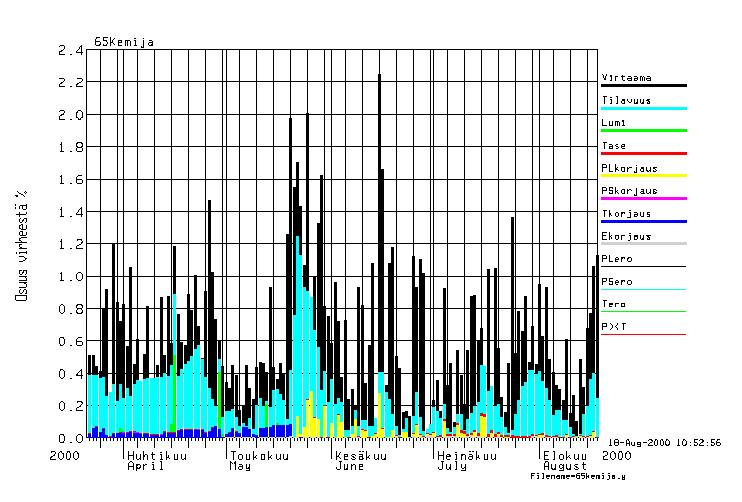

15 Kuva 7. Esimerkki virhefunktion eri komponenttien ajallisesta jakaumasta ja komponenttien osuuksista kokonaisvirheestä. Malliin toteutettiin osa, joka tekee nämä tulosteet jokaisesta korjattavasta pisteestä jokaisen korjausajon jälkeen. Tulosteet ovat katseltavissa käyttöliittymästä. Suomen ympäristökeskuksen moniste

16 1.6 Vanhojen säähavaintojen käyttö ennustelaskennassa Vesistömalliin toteutettiin osa, jossa ennustetta tehtäessä ennustejakso simuloidaan vuosien säähavainnoilla. Simuloinnissa tehdään 36 erilaista ennustetta, ensimmäisessä käytetään ennusteen alusta eteenpäin vuoden 1961 säähavaintoja, toisessa v. 62 säähavaintoja, jne. Ennusteen ensimmäisille päiville käytetään kuitenkin sääennustetta, kuten luvussa 1.4 on kuvattu. Tuloksena simuloinnista saadaan esimerkiksi 36 erilaista Kemijärven tulovirtaamaennustetta (kuvat 8, 9 ja 10), joista voidaan edelleen laskea esimerkiksi tulovirtaamasumman keskiennuste ja joista voidaan arvioida ennusteen epävarmuutta. Koska vuosien aikana esimerkiksi sadehavaintoasemaverkko on muuttunut ja tänä aikana on käytetty eri valmistajien sademittareita, jotka mittaavat hiukan eri tavalla, tehtiin mallin ennustelaskennalle lisäksi tarkistus, jolla poistettiin ko. tekijöistä aiheutuva systemaattinen virhe ennusteeseen. Tarkistus tehtiin simuloimalla pitkän jakson ennuste (5 kk) yhteensä 24 eri ajankohtana (kuvat 8, 9 ja 10) ja optimoimalla näiden ennusteiden perusteella ennustejakson säähavainnoille kuukausittaiset korjaustermit, joilla ennusteiden systemaattinen virhe saatiin poistettua Suomen ympäristökeskuksen moniste 211

17 Kuva 8: Ennusteet Kemijärven tulovirtaamalle. Ennusteet alkavat , 1.3., 1.4., 1.5., 1.6., 1.7., , , 1.3. ja Ennustejakson pituus on 5 kk. Suomen ympäristökeskuksen moniste

18 Kuva 9: Ennusteet Kemijärven tulovirtaamalle. Ennusteet alkavat , 1.6., 1.7., , , 1.3., 1.4., 1.5., 1.6. ja Ennustejakson pituus on 5 kk Suomen ympäristökeskuksen moniste 211

19 Kuva 10: Ennusteet Kemijärven tulovirtaamalle. Ennusteet alkavat , , ja Ennustejakson pituus on 5 kk. Suomen ympäristökeskuksen moniste

20 2 KÄYTTÖLIITTYMÄ 2.1 Vesistömallijärjestelmän käyttöliittymä Vesistömallijärjestelmälle toteutettiin käyttöliittymä KEJO:lle toteutetun tulvavaroitusjärjestelmän käyttöliittymän pohjalta. Käyttöliittymä on www-pohjainen, sen käyttämiseksi tarvitaan kone jossa on www-selain, esim. Netscape ja internet-liittymä. Käyttöliittymän kautta pääsee käyttämään kaikkia järjestelmässä nyt olevia vesistömalleja, eli Kemijoen, Oulujoen, Lapuanjoen ja Vuoksen malleja. Käyttöliittymä toimii samalla palvelinkoneella kuin vesistömallikin (tällä hetkellä kk625.vyh.fi), lisäksi käyttöliittymästä on kopio ympäristöhallinnon ulkopuolelle näkyvällä palvelinkoneella (wwwmalli1.vyh.fi), jonka kautta sitä pääsevät käyttämään kaikki määritellyt käyttäjät. Käyttöliittymä on suojattu siten, että sitä pääsee käyttämään vain ennalta määritellyistä osoitteista ja lisäksi osa käyttöliittymän toiminnoista on suojattu käyttäjätunnuksella ja salasanalla. Käyttöliittymän tärkeimmät osat ovat: = Käyttöliittymän pääsivu (kuva 11), jolla on tärkeimpien pisteiden ennusteet. Lisäksi sivun yläreunassa on palkki, joka kertoo mm. onko malli ajossa. Sivun vasemmassa reunassa on valikko käyttöliittymän toiminnoista. = 10 vuorokauden lämpötila- ja sade-ennustetta voi katsella ja muokata (kuva 12). Lisäksi ennusteen luotettavuuskertoimia voi katsella ja muokata (kuva 13). = Vedenkorkeus-, virtaama-, sade-, lämpötila-, haihdunta- ja lumilinjahavaintoja pystytään katselemaan ja tallettamaan (kuvat 14 ja 16). Käyttöliittymässä on kaikki SYKE:n rekisterissä olevat nykyisin käytössä olevat havaintoasemat (kuvat 15 ja 17). = Säännösteltyjen altaiden juoksutukset voidaan määritellä käyttöliittymässä. Juoksutusennuste on altaan juoksutus päivittäin kuutiometreinä sekunnissa. Säännöstelyohje on altaan juoksutus vedenkorkeudesta ja päivämäärästä riippuvana taulukkona (kuvat 18 ja 19). = Kun altaiden säännöstelyohjetta tai juoksutusennustetta muutetaan säännöstely voidaan simuloida uudelleen senhetkisillä tulovirtaamaennusteilla. Altaat simuloidaan kaikilla 36 eri tulovirtaamaennusteella (kuva 20). = Mallin ennusteista on katseltavissa vesistökohtaiset ennusteet, asiantuntijakuvat, kuvat korjausmallin toiminnasta, osa-aluekohtaiset lumet, karttapohjaisia ennusteita ja Kemijoelle animaatio lumen vesiarvon kehityksestä (kuva 21). Vesistökohtaisissa ennusteissa on ennustekuvat vesistön eri pisteille (kuva 22). Vesistön eri pisteille on kuvasarjat, joissa on mm. virtaama, vedenkorkeus, sade, lämpötila, haihdunta, lumen vesiarvo ja mallin eri varastojen kuvat (kuva 23). Asiantuntijakuvissa (tieteelliset kuvat) on runsaasti eri tietoja sisältäviä = pistekohtaisia kuvia PostScript-muodossa (kuva 24). PostScript kuvien katseluun on erillinen apuohjelma GhostView, jonka voi ladata kohdasta Manuals/käyttöohje. Kaikista käyttöliittymässä olevista ennustekuvista on linkki samaan kuvaan PostScript-muodossa. Tulostettaessa PostScript kuvat ovat muita selkeämpiä (kuva 25). = Useimmista mallin muuttujista on myös karttapohjainen esitys (kuva 26). Esimerkkinä valuntakartta (kuva 27) Suomen ympäristökeskuksen moniste 211

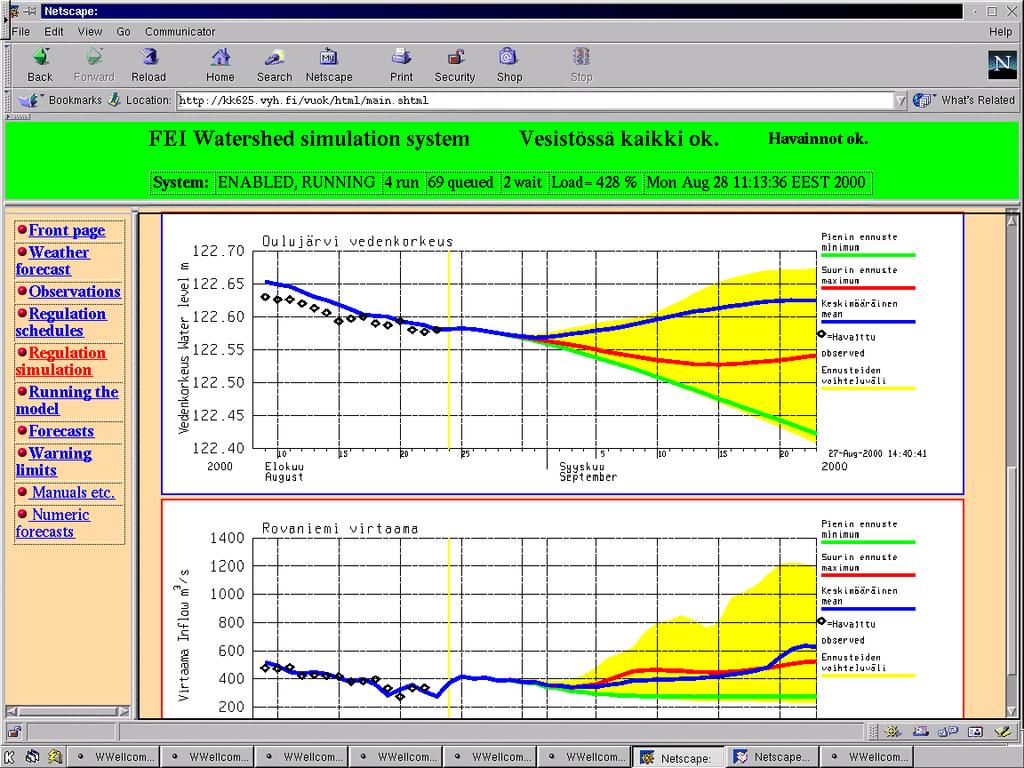

21 Kuva 11. Käyttöliittymän pääsivu. Ylhäällä on palkki joka kertoo onko malli ajossa. Vasemmassa reunassa on valikko eri toiminnoista ja keskellä on tärkeimpien pisteiden ennustekuvat. Kuva vuorokauden lämpötila- ja sade-ennustetta pystytään katselemaan ja muokkaamaan käyttöliittymässä. Suomen ympäristökeskuksen moniste

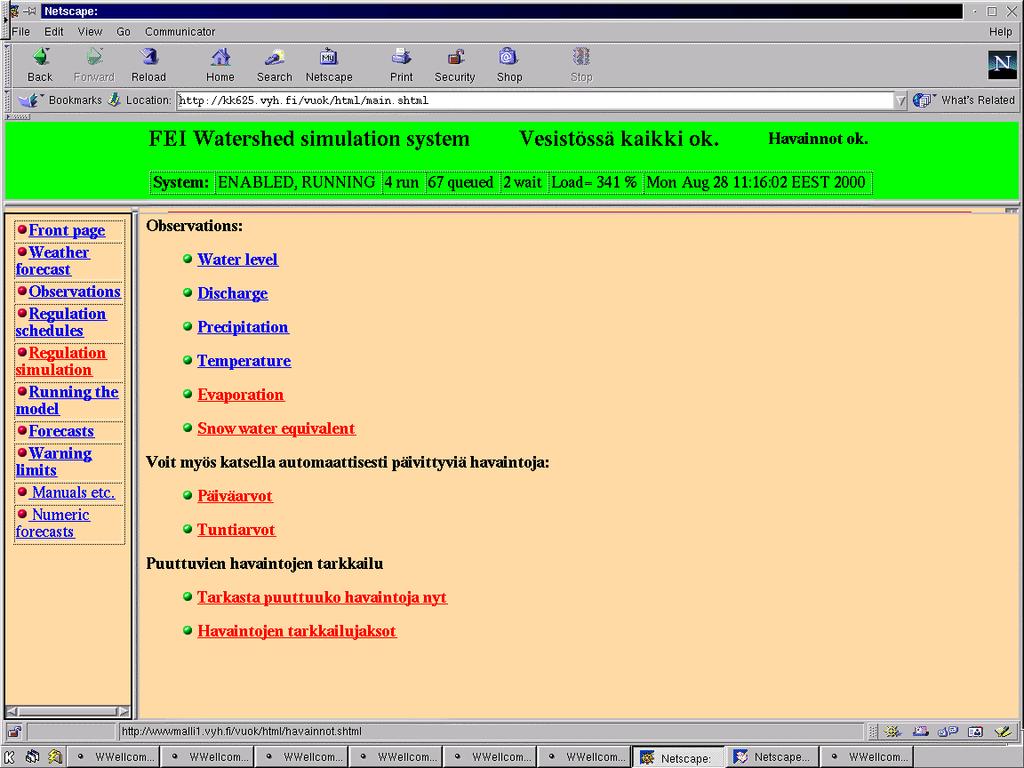

22 Kuva 13. Sääennusteen luotettavuuskertoimia pystytään katselemaan ja muokkaamaan käyttöliittymässä. Kuva 14. Vedenkorkeus-, virtaama-, sade-, lämpötila-, haihdunta- ja lumilinjahavaintoja pystytään katselemaan ja tallettamaan käyttöliittymässä Suomen ympäristökeskuksen moniste 211

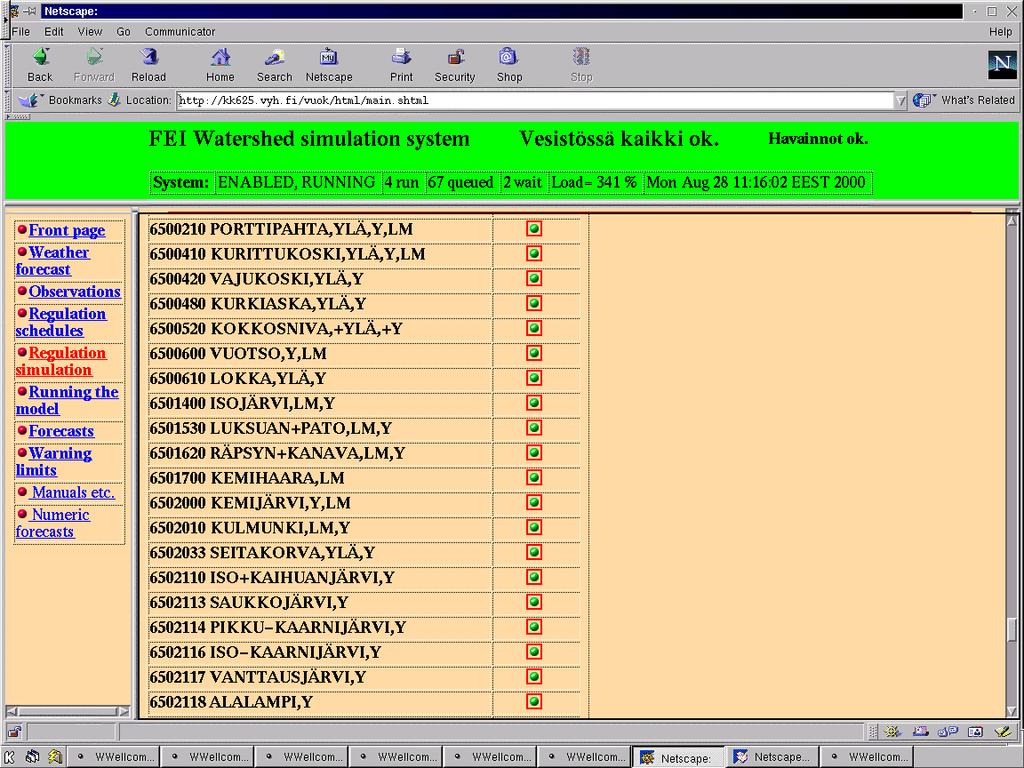

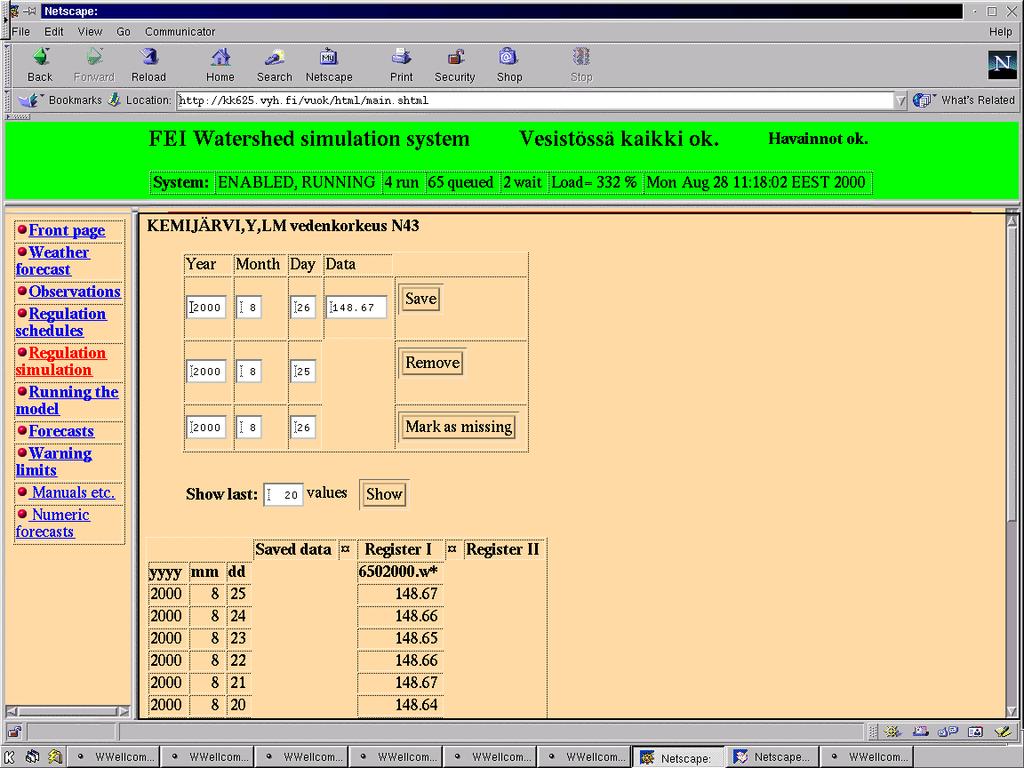

23 Kuva 15. Käyttöliittymässä on kaikki SYKE:n rekisterissä olevat nykyisin käytössä olevat havaintoasemat. Kuva 16. Havaintoarvoja voi katsella, tallettaa ja korjata virheellisiä arvoja. Suomen ympäristökeskuksen moniste

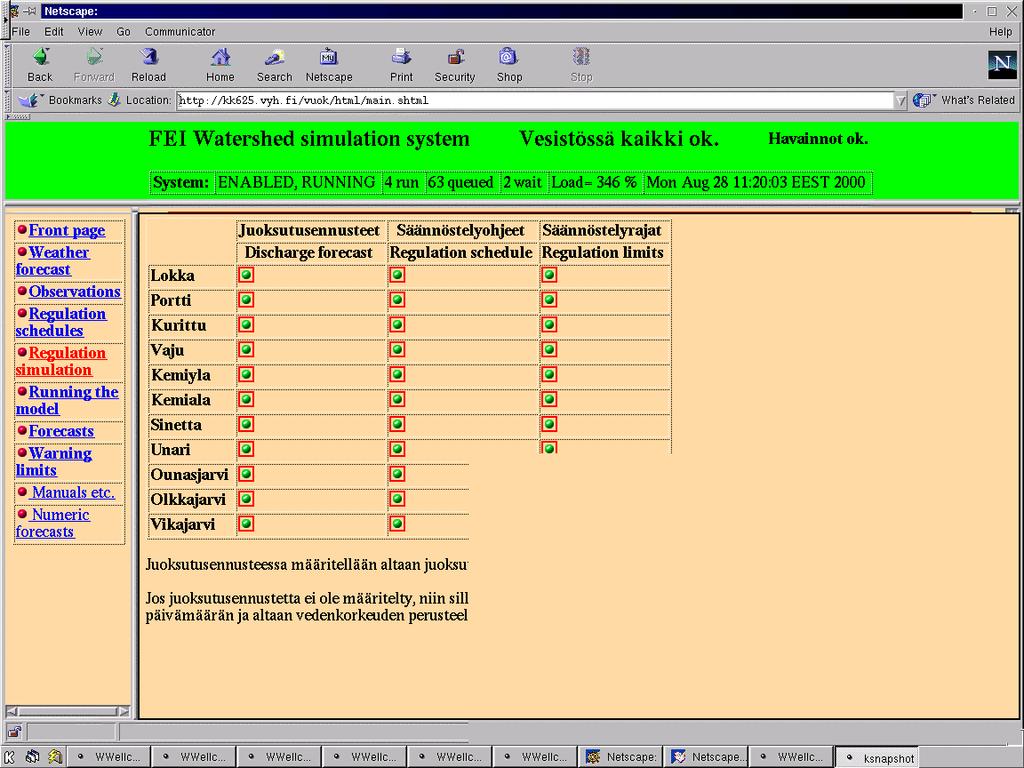

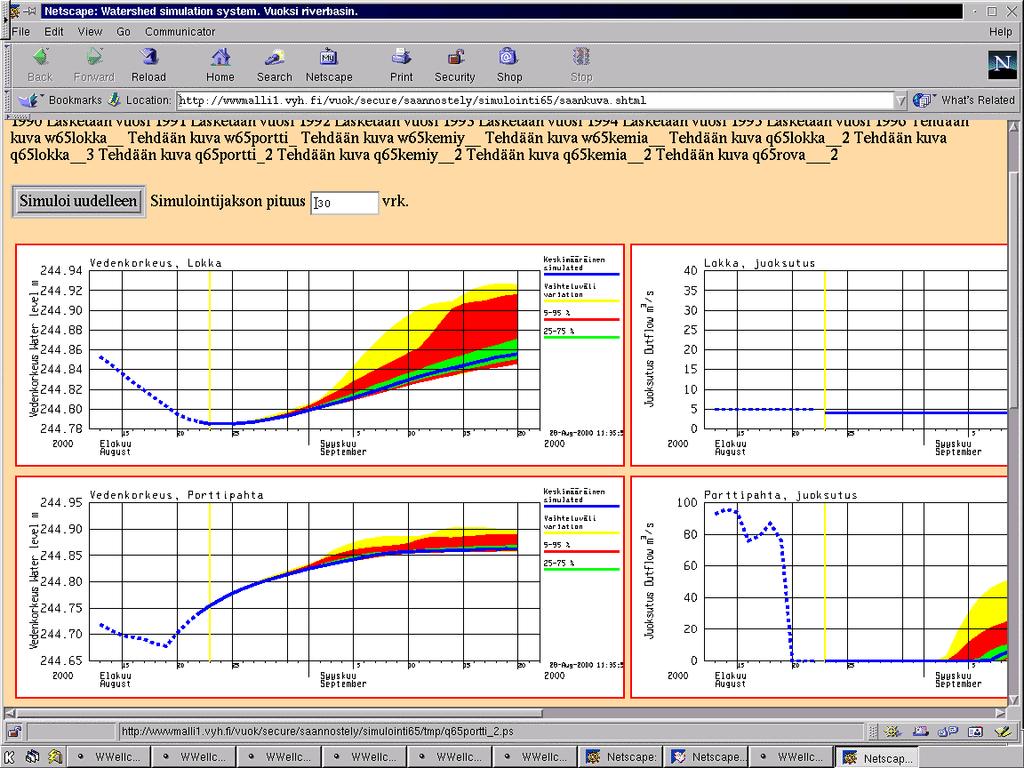

24 Kuva 17. Lämpötila ja sadehavainnot ovat kaikilta IL:lta SYKE:en tulevilta asemilta. Lisäksi havaintoja voi tallettaa mallin käyttöön mm. KEJO:n havaintoasemille. Kuva 18. Säännösteltyjen altaiden juoksutukset voidaan määritellä käyttöliittymässä. Juoksutusennuste on altaan juoksutus päivittäin kuutiometreinä sekunnissa. Säännöstelyohje on altaan juoksutus vedenkorkeudesta ja päivämäärästä riippuvana taulukkona Suomen ympäristökeskuksen moniste 211

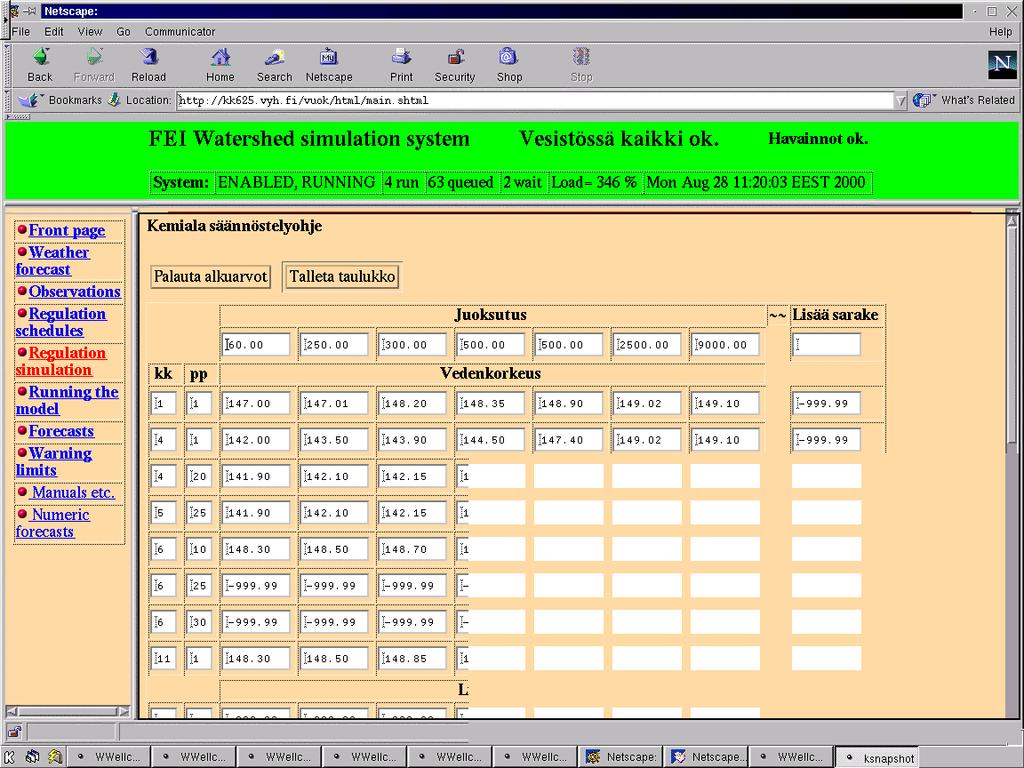

25 Kuva 19. Säännöstelyohjeessa altaan säännöstely määritellään vedenkorkeudesta ja päivämäärästä riippuvana taulukkona. Tässä esimerkiksi juoksutusta 250 m 3 /s käytetään 1.1. jos veden-korkeus on ja 1.4. jos vedenkorkeus on , sarakkeiden ja rivien välit interpoloidaan lineaarisesti. Kuva 20. Kun altaiden säännöstelyohjetta tai juoksutusennustetta muutetaan säännöstely voidaan simuloida uudelleen senhetkisillä tulovirtaamaennusteilla. Altaat simuloidaan kaikilla 36 eri tulovirtaamaennusteella. Suomen ympäristökeskuksen moniste

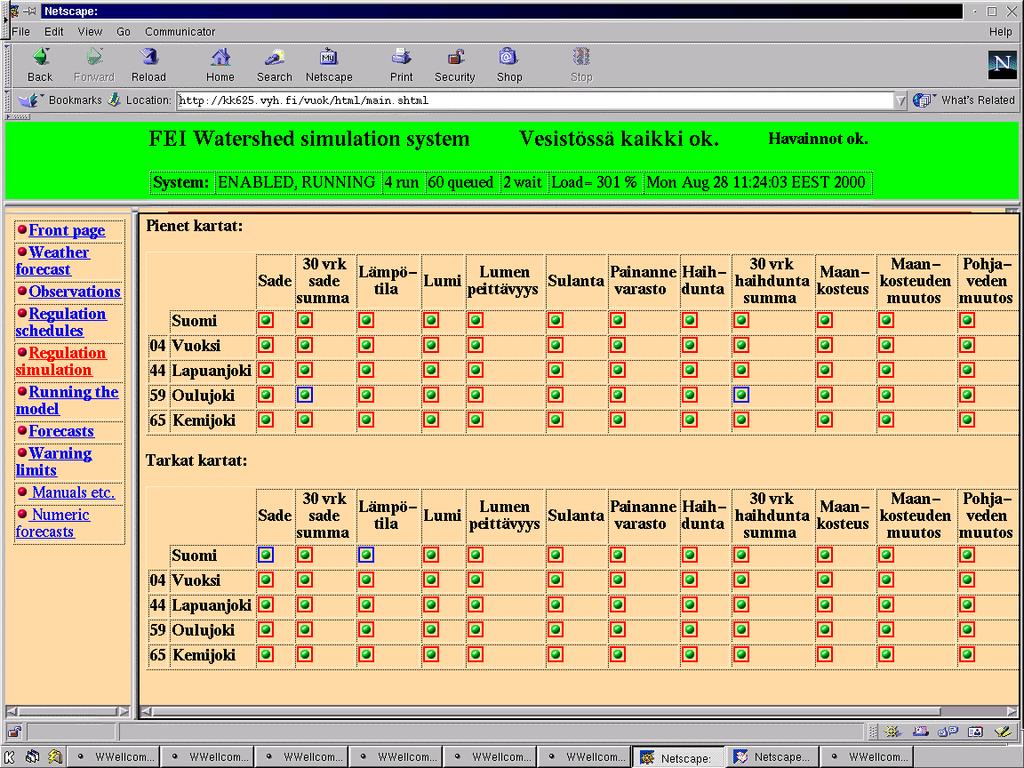

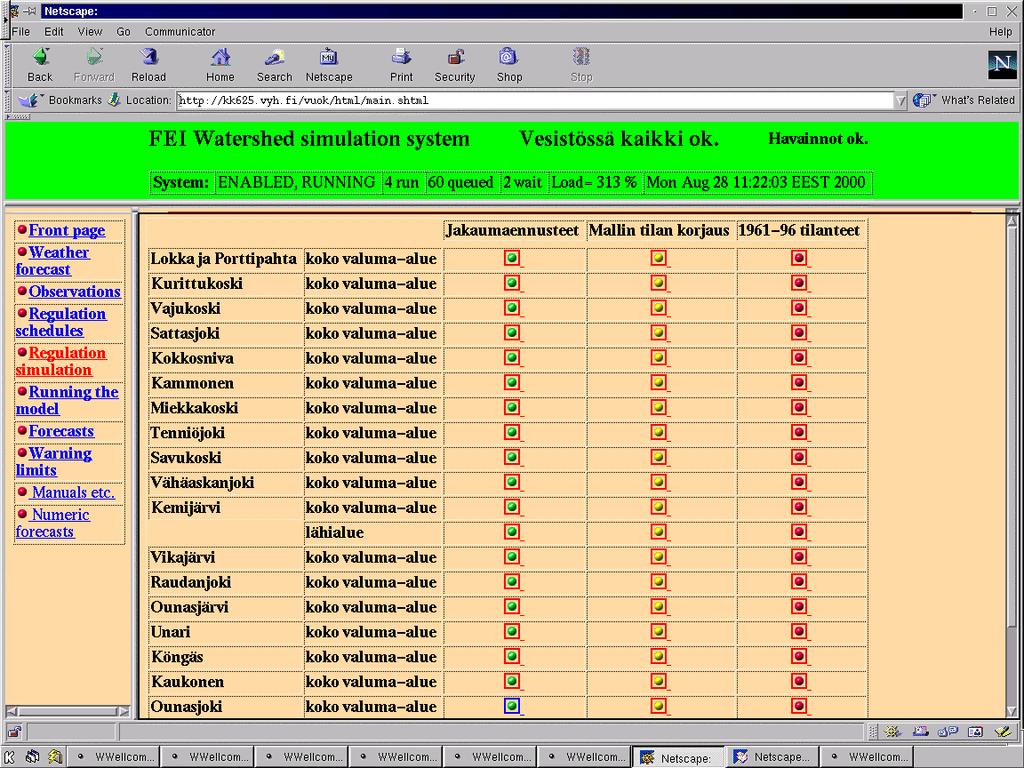

26 Kuva 21. Mallin ennusteista on katseltavissa vesistökohtaiset ennusteet, asiantuntijakuvat, kuvat korjausmallin toiminnasta, osa-aluekohtaiset lumet, karttapohjaisia ennusteita ja Kemijoelle animaatio lumen vesiarvon kehityksestä. Kuva 22. Vesistökohtaisissa ennusteissa on ennustekuvat vesistön eri pisteille Suomen ympäristökeskuksen moniste 211

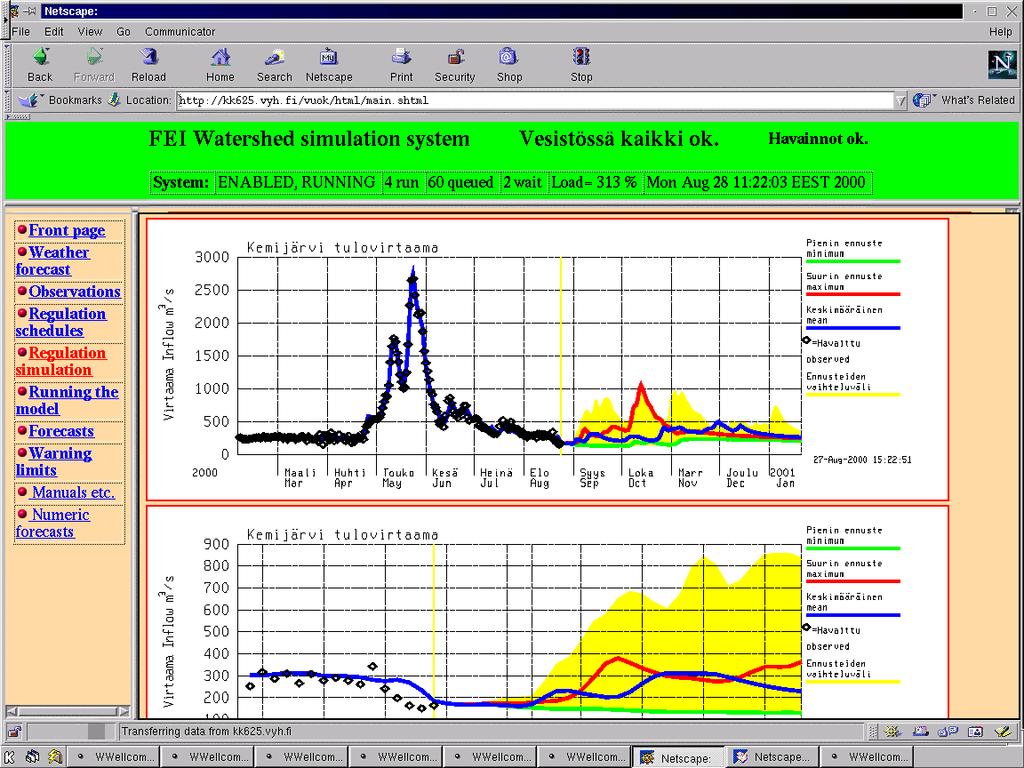

27 Kuva 23. Vesistön eri pisteille on kuvasarjat, joissa on mm. virtaama, vedenkorkeus, sade, lämpötila, haihdunta, lumen vesiarvo ja mallin eri varastojen kuvat. Kuva 24. Asiantuntijakuvissa (tieteelliset kuvat) on runsaasti eri tietoja sisältäviä pistekohtaisia kuvia PostScript-muodossa. Suomen ympäristökeskuksen moniste

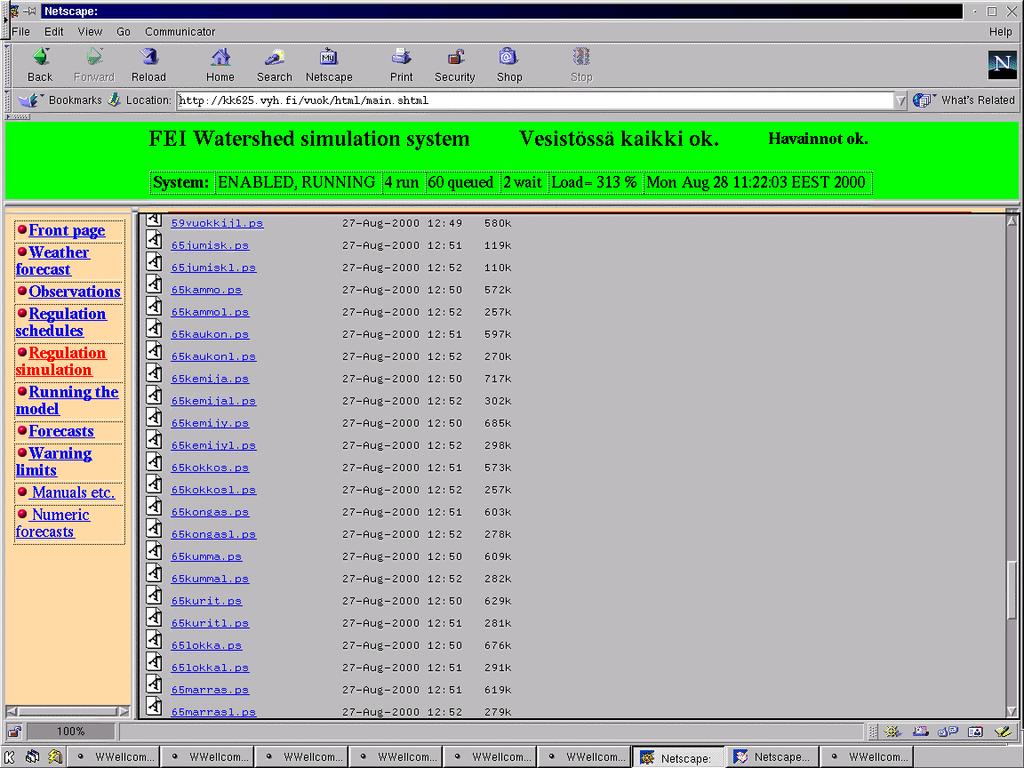

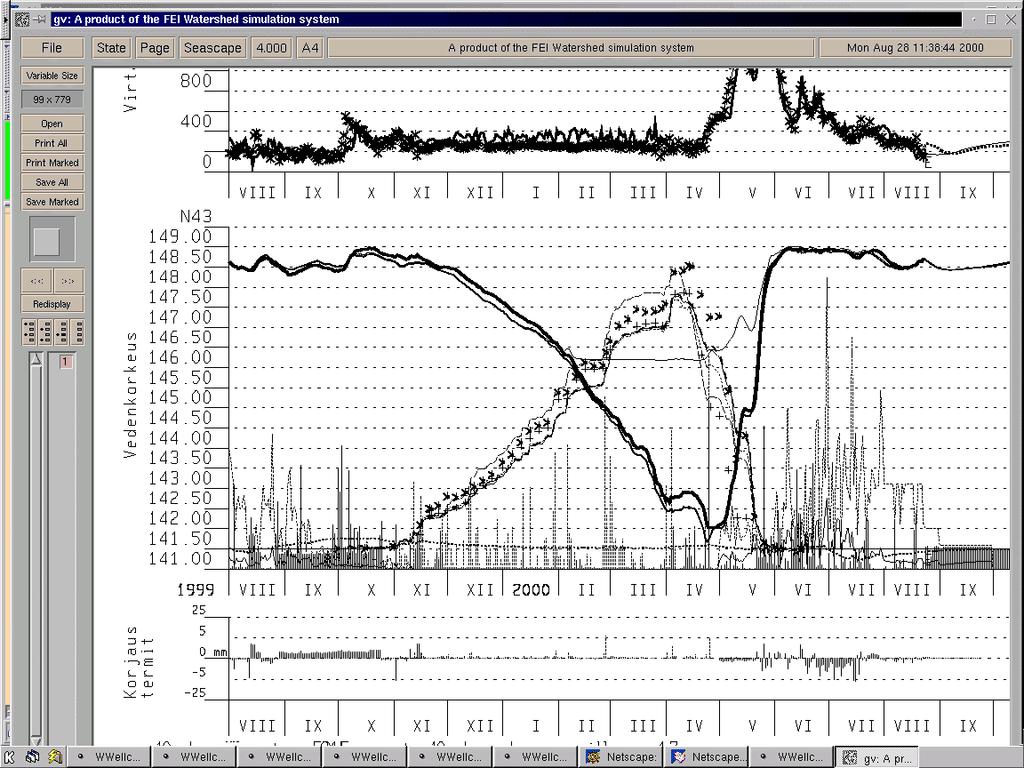

28 Kuva 25. PostScript kuvien katseluun on erillinen apuohjelma GhostView, jonka voi ladata kohdasta Manuals/käyttöohje. Kaikista käyttöliittymässä olevista ennustekuvista on linkki samaan kuvaan PostScript-muodossa. Tulostettaessa PostScript kuvat ovat muita selkeämpiä. Kuva 26. Useimmista mallin muuttujista on myös karttapohjainen esitys Suomen ympäristökeskuksen moniste 211

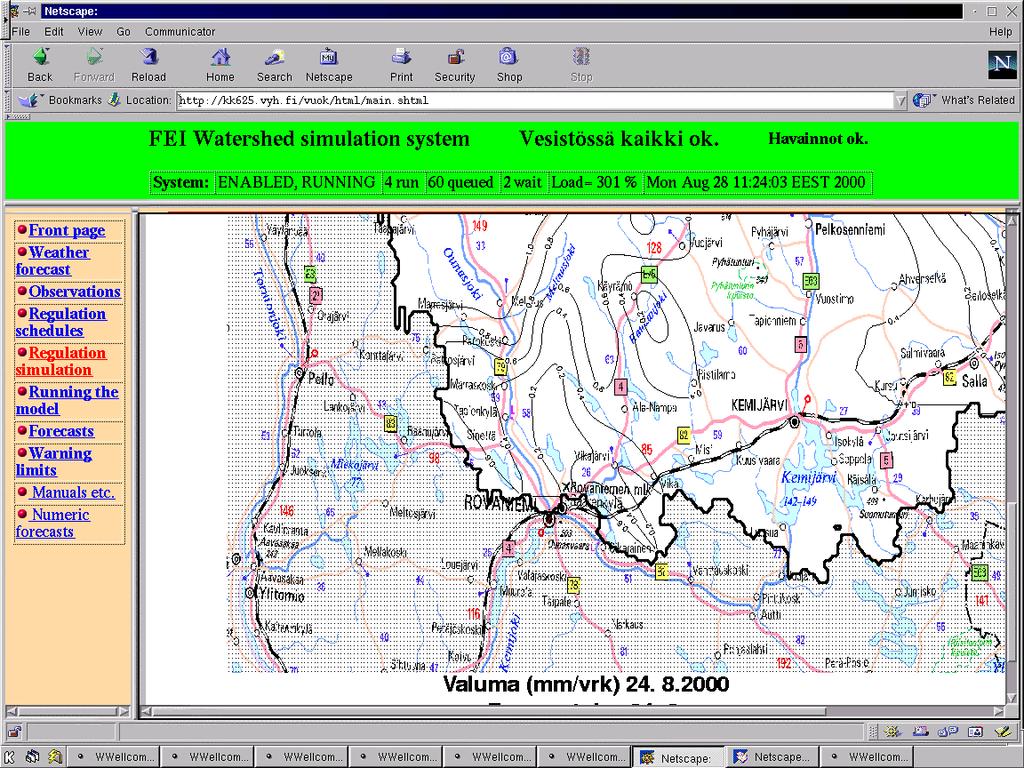

29 Kuva 27. Valuntakartta. Suomen ympäristökeskuksen moniste

30 3 KASVILLISUUSHAIHDUN DUNTAMAL MALLIN LIN KEHITTÄMINEN 3.1 Johdanto Suomen ympäristökeskuksen vesistömalleissa ei ole aikaisemmin eroteltu metsäalueilta tapahtuvaa haihduntaa muilta maa-alueilta tapahtuvasta haihdunnasta. Tässä työssä haihdunnan laskentaa kehitettiin jakamalla maa-alueilta tapahtuva haihdunta metsäalueisiin ja muihin maa-alueisiin. Metsäalueilla haihdunta jaettiin lisäksi kesäaikana kahteen komponenttiin: interseptiohaihduntaan ja puiden transpiraatioon. Kesäajalla tarkoitetaan tässä ajanjaksoa, jolloin sadanta tulee vetenä. Talviaikana, jolloin haihdunta tapahtuu lumesta, lasketaan haihdunta kuten aikaisemminkin. Muilla maa-alueilla haihdunnanlaskentaa kehitettiin ottamalla huomioon kasvillisuushaihdunnan riippuvuus lämpötilan kehityksestä. Myös Pohjois-Suomessa sijaitsevissa vesistöissä on haihdunnalla kesäaikana suuri merkitys alueen vesitaseen laskennassa. Eri haihdunnanlaskentatapojen vaikutuksia vesistömallien laskentatarkkuuteen testattiin Ounasjoen vesistömallilla. Muutokset malliin tehtiin aliohjelmiin VALU ja INF16, jonka nimi muutettiin INF17:ksi. Tämän raportin kaavoissa on jatkotyön helpottamiseksi käytetty samoja muuttujien nimiä kuin ohjelmakoodissakin. 3.2 Malli Interseptioksi sanotaan sitä osaa sadannasta, joka jää kasvin pinnalle ja interseptiohaihdunnaksi tästä interseptiovarastosta kasvin pinnalta tapahtuvaa haihduntaa. Interseptiokapasiteetti on interseptiovaraston maksimikoko eli se määrä vettä, joka kasvin pinnalla voi maksimissaan olla. Metsän interseptiokapasiteetin kooksi on arvioitu n. 1-2 mm (Feddes et al., 1997). Lehti- ja sekametsässä interseptiokapasiteetti vaihtelee lehtialan kehityksen mukaan ja on keskikesällä huipussaan. Mallin interseptiohaihdunnan laskenta perustuu Rinden (1998) kehittämään malliin. Mallissa on määritelty interseptiokapasiteetin minimi- ja maksimiarvot XLAIMIN ja XLAIMAX. Interseptiokapasiteetti kullakin ajanhetkellä saadaan kertomalla XLAIMAX kertoimella SESCOR, joka ottaa huomioon lehtialan kasvun ja vähenemisen kasvukauden aluissa ja lopuissa. Interseptiokapasiteetti on kuitenkin aina vähintään minimiarvonsa XLAIMIN suuruinen. ( SESCOR XLAIMAX XLAIMIN) INTCAP = MAX, (1) Kerroin SESCOR saa arvonsa tietyn pohjalämpötilan TBASE ylittävien vuorokausien lämpösumman mukaan seuraavasti: Lehtien kehityskaudella: TKA TBASE SESCOR TSUM1 ( ) =, jos ( TBASE) TKA < TSUM1 (2) Suomen ympäristökeskuksen moniste 211

31 Lehtialan maksimikaudella: = 1 SESCOR, jos TSUM1 < ( TBASE) Lehtien lakastumisen aikana: TSUM 2 SESCOR = TKA TBASE ( ) missä TKA on vuorokauden keskilämpötila. TKA < TSUM2 (3), jos ( TKA TBASE) > TSUM2, (4) Päivän keskilämpötilan jäädessä alle pohjalämpötilan: SESCOR = SESCED, jos TKA < TBASE, (5) missä SESCED on edellisen vuorokauden SESCORin arvo. Lisäksi interseptiokapasiteetin oletetaan pienenevän minimiarvoonsa syksyllä vuorokauden keskilämpötilan laskettua alle 0 C. Kuvassa 28 on esimerkki mallin laskemasta interseptiokapasiteetin ja lämpösumman Σ(TKA-TBASE) kehityksestä. interseptiokapasiteetti (mm) E E E E E E E E+02 lämpösumma (Cd) päivämäärä E+00 Kuva 28. Esimerkki mallin laskemasta interseptiokapasiteetin ja lämpösumman Σ(TKA-TBASE) kehityksestä metsäalueella (Ounasjoki, valuma-alue nro. 11, 1997). Sadantatapahtuman yhteydessä interseptiovarasto täyttyy ja se osa sadannasta, joka ei mahdu interseptiovarastoon, putoaa maahan. Lehtien lakastumisvaiheessa interseptiokapasiteetti pienenee päivittäin. Jos interseptiovarasto on täynnä interseptiokapasiteetin pienentyessä, ylimääräinen vesi putoaa maahan. Malli laskee interseptiovarastossa kullakin ajanhetkellä olevan vesimäärän HINT ja vapaan tilan HINT2. Interseptiovaraston täyttyminen kuvataan seuraavasti: HINT = HINT + PL, jos PL < HINT2 (7) YIEL2 = YIEL2 PL Suomen ympäristökeskuksen moniste

32 HINT = INTCAP, jos PL HINT 2 (8) YIEL2 = YIEL2 HINT 2 missä HINT2: interseptiovarastossa vapaana olevan tilan määrä. HINT: interseptiovarastossa olevan veden määrä. PL: päivän sademäärä. YIEL2: maahan putoava osuus sadannasta. Lehtien lakastumisvaiheessa: YIEL2 = YIEL2 INTCAP + HINT HINT = INTCAP, jos HINT > INTCAP (9) HINT 2 = 0.0 Muulloin: HINT 2 = INTCAP HINT (10) Class-A -haihduntaa HPXX korjataan puuston korkeudesta riippuvalla kertoimella HGTCOR, jolloin saadaan potentiaaliseksi interseptiohaihdunnaksi: POTINT = HPXX HGTCOR (11) Todellista interseptiohaihduntaa INTER rajoittaa interseptiovarastossa olevan veden määrä HINT. Varastosta vähennetään potentiaalinen haihdunta POTINT, mikäli varastossa on riittävästi vettä. Muussa tapauksessa interseptiohaihdunta on varaston HINT suuruinen. ( POTINT HINT ) INTER = MIN, (12) Metsäalueilla potentiaalinen transpiraatio METHP lasketaan korjaamalla Class-A haihduntaa metsän haihduntakertoimella CHPM4. ja vähentämällä todellisen interseptiohaihdunnan määrä. METHP = HPXX CHPM 4 INTER (13) Kuvissa 29 ja 30 on esimerkki sadannan ja mallin laskeman interseptiohaihdunnan ja kokonaishaihdunnan suhteista. Kyseisessä tapauksessa interseptiohaihdunnan osuus sadannasta oli n. 27 % ja kokonaishaihdunnasta n. 17 %. Interseptiohaihdunnan osuus vaihtelee vuosittain ja riippuu mm. sademääristä ja sadannan jakautumisesta. Usein toistuvat pienet sateet lisäävät interseptiohaihdunnan osuutta sadannasta ja kokonaishaihdunnasta Suomen ympäristökeskuksen moniste 211

33 1.40E E E E+00 mm 6.00E E E E kokonaishaihdunta interseptiohaihdunta sadanta Kuva 29. Esimerkki havaituista sadannan ja mallin laskemista kokonaishaihdunnan ja interseptiohaihdunnan määristä metsäalueella (Ounasjoki valuma-alue nro ). 6.00E E E+02 mm 3.00E E E E kumulatiivinen kokonaishaihdunta kumulatiivinen sadanta kumulatiivinen interseptio Kuva 30. Esimerkki havaituista sadannan ja mallin laskemista kokonaishaihdunnan ja interseptiohaihdunnan kumulatiivisista määristä metsäalueella (Ounasjoki valuma-alue nro ). Matalan kasvillisuuden määrä ja korkeus vaihtelee voimakkaasti vuodenajan mukaan. Siksi potentiaalinen evapotranspiraatio matalan kasvuston peittämiltä alueilta HPK määritetään Class-A haihduntana, jota on korjattu vuodenaikaisvaihtelun huomioon ottavalla kertoimella SESCOR ja matalan kasvillisuuden haihduntakertoimella CHPM5. Suomen ympäristökeskuksen moniste

34 HPK = HPXX SESCOR *CHPM 5 (14) Haihduntamallista pyrittiin edelleen tekemään mahdollisimman yksinkertainen, jotta kalibroitavien parametrien lukumäärä ei kasvaisi liian suureksi. Haihduntamallin tarvitsemien kalibroitavien parametrien lukumäärä on 8 ja ne on esitetty taulukossa 2. Taulukko 2. Uuden haihduntamallin kalibroitavat parametrit. Lyhenne Selitys Alaraja Yläraja Yksikkö XLAIMAX interseptiokapasiteetin maksimi mm XLAIMIN interseptiokapasiteetin minimi mm HGTCOR korjauskerroin puuston korkeuden mukaan CHPM4 korjauskerroin (metsän transpiraatio) CHPM5 korjauskerroin (haihdunta matalasta kasvustosta) TBASE pohjalämpötila 0 5 C TSUM1 lämpösumma täyteen lehtialaan Cd TSUM2 lämpösumma lakastumisen alkamiseen Cd 3.3 Mallin testaus Kalibrointi Mallin uudet haihduntaparametrit (taulukko 2) kalibroitiin kullekin 30:lle osavalumaalueelle erikseen. Muut parametrit säilytettiin ennallaan. Uuden ja vanhan mallin laskemia virtaamia ja vedenkorkeuksia verrattiin toisiinsa kuudessa eri mittauspisteessä (taulukko 3) ajanjaksolla 8/1976-8/1996. Vaikka kaikkien mittauspisteiden hyvyysluvut paranivatkin hieman vanhaan malliin verrattuna, ei virtaamia ja vedenkorkeuksia tarkemmin tarkasteltuna kuitenkaan löydetty erityisiä tilanteita, joissa uusi malli toimisi vanhaa paremmin. Vesistöalueen alimman mittauspisteen Marraskosken hyvyysluvussa ei tapahtunut juurikaan muutosta vanhaan malliin verrattuna. Taulukko 3. Hyvyysluvut (R) vanha / uusi malli kalibrointijaksolla Mittauspiste Vanha malli Uusi malli Sinettajärvi W Unarijärvi W Ounasjärvi W Marraskoski Q Köngäs Q Kaukonen Q Validointi Haihduntamallin parametrien kalibroinnin jälkeen uutta ja vanhaa mallia verrattiin vielä toisiinsa kalibrointijaksosta pidennetyllä ajanjaksolla , jotta mallien erot tulisivat selkeämmin esiin. Mallin hyvyysluku Marraskosken virtaamaa vasten oli pidennetyllä aikajaksolla sekä uudelle että vanhalle mallille Tästä voidaan vetää se johtopäätös, ettei mallien laskentatarkkuudessa juurikaan ole eroa Suomen ympäristökeskuksen moniste 211

35 3.3.3 Johtopäätökset Vaikka vanhan ja uuden mallin väliset erot virtaamia ja vedenkorkeuksia tarkasteltaessa ovatkin pieniä, ovat uudella mallilla aikaansaadut muutokset kuitenkin kaikilla alueilla oikean suuntaisia. Koska uusi malli kuvaa haihduntaa fysikaalisessa mielessä oikeammin, onkin suositeltavaa jatkossa käyttää uuden mallin mukaista haihdunnanlaskentaa. Jos uuden mallin kalibrointiin otettaisiin lisäksi mukaan muita kuin suoraan haihdunnan laskentaan vaikuttavia parametrejä, voitaisiin saada parempia tuloksia. Tässä työssä haluttiin kuitenkin verrata ainoastaan haihdunnan laskennassa tapahtuvien muutosten vaikutuksia ja oletettiin, että muiden parametrien arvot ovat oikeita. Mikäli uutta haihduntamallia testattaisiin jollain Etelä-Suomessa sijaitsevalla vesistöalueella, jossa haihdunta on suurempaa kuin Ounasjoella, tulokset voisivat myös olla erilaisia. Mikäli haihdunnan laskentaa halutaan edelleen kehittää, voitaisiin testata, millaisia vaikutuksia esimerkiksi yleisesti käytössä olevien Penman-Monteithin (Monteith, 1981) tai Priestley-Taylorin (Priestley and Taylor, 1976) yhtälöiden käytöllä olisi verrattuna nykyiseen Class-A mittausten käyttöön arvioitaessa potentiaalista haihduntaa. Molempien yhtälöiden käyttö asettaa kuitenkin käytettävälle säädatalle enemmän vaatimuksia: tarvitaan kokonaissäteily ja lisäksi Penman-Monteith-yhtälöä käytettäessä tuulennopeus- ja ilmankosteustiedot. Tarvittavat aliohjelmat kehitettiin tämän työn aikana, mutta niiden integrointi ohjelmaan, tarvittavan säädatan hankinta ja ohjelman testaus vaatisi vielä lisätyötä. Haihduntamallin kehitystyöhön lähdettäessä arveltiin, että haihdunnan jakamisesta eri komponentteihin saataisiin työpanokseen nähden suurempi hyöty kuin Class-A astiahaihdunta-arvojen korvaamisesta fysikaalisemmilla potentiaalisen haihdunnan laskentamalleilla. Esimerkiksi ruotsalaisten tekemien mallilaskelmien mukaan Priestley-Taylorin yhtälön käyttäminen HBV-mallissa astiahaihdunta-arvojen sijasta ei paranna mallin laskentatarkkuutta (Lindström et al., 1996). Penman-Monteithin yhtälö sen sijaan on monessa yhteydessä todettu tarkimmaksi haihdunnanlaskentamenetelmäksi ja sen käyttöä suositellaan yleisesti (esim. Smith, 1992). Menetelmää on onnistuneesti testattu myös Suomen oloissa (esim. Vakkilainen, 1982, Venäläinen, 1988), joten jatkossa testaus voisi tässä yhteydessä olla myös hyödyllistä, mikäli tarvittavaa säädataa on käytettävissä. Suomen ympäristökeskuksen moniste

36 4 INARIN TULOVIRTAAMAENNUSTEIDEN TARKKUUS Paatsjoen vesistömallilla on tehty Inarin tulovirtaamaennusteita 18 kappaletta takautuvasti vuodesta 1992 lokakuusta lähtien (kuvat 31-48). Ennusteet on tehty lähes samalla tavalla kuten Inarin todelliset tulovirtaamaennusteet. Ainoa poikkeus on, että takautuvissa ennusteissa ei ole käytössä 10 vrk sadanta- ja lämpötilaennustetta, koska niitä ei ole enää saatavilla. Näin ollen ennusteen tekemisen edellytykset eivät ole aivan yhtä hyvät kuin todellisessa ennustetilanteessa, jossa sääennuste on käytettävissä. Takautuvat ennusteet perustuvat siten ennustejaksolla vain keskimääräiseen (50), 25 ja 75 prosentin sadantaennusteisiin. Lämpötilana ja potentiaalisena haihduntana (Class-A haihdunnat) on ennustejaksolla käytetty keskimääräisiä arvoja. Vesistömalli laskee potentiaalisesta haihdunnasta todellisen maanpintahaihdunnan maavesivaraston täyttöasteen mukaan. Kun maanpintakerros eli maavesivarasto kuivuu pienenee maanpintahaihdunta. Haihdunta on sateen osalla eniten pitkän jakson ennusteiden osuvuuteen vaikuttava tekijä. Tulovirtaamaennusteita tarkastelemalla voidaan havaita, että syksyllä ja kesän alussa tehdyt pitkät ennusteet pitävät tulovirtaamavolyymin osalta yleensä hyvin paikkansa: (kuva 31), (Kuva 34), (kuva 37), (kuva 41), (kuva 42), (kuva 47), Toisaalta vähävetisimpinä keväinä kuten 1994 (kuva 39) tai runsasvetisimpinä keväinä kuten 1995 (kuva 44) ennen tulvahuippua tehdyt ennusteet eivät osu kohdalleen, ennen kuin sääennusteet (tässä ei käytettävissä) tai viimeistään säähavainnot syöttävät oikeat säätiedot vesistömalliin: kuvat 40 ja 46. Taulukon 4. perusteella voidaan sanoa, että pitkän jakson tilastollista säätä käyttäen, Inarin tulovirtaamaennuste pysyy % ennusteiden haarukassa hyvin talven ja kesän yli tehtävissä ennusteissa. Sen sijaan ennen kevättulvaa tehty ennuste ei yleensä anna tulosta pitkällä jaksolla. Kevättulva vastaa ennustejakson volyymistä suurta osaa ja jos sen ennustaminen epäonnistuu volyymin osalta niin sen aiheuttama virhe pitkän jakson tulovirtaamaennusteessa on suuri. Kesän alussa ja vielä talven alussakin tehtyihin ennusteisiin suuri kevätvolyymi ei pääse vaikuttamaan niin paljon ja pitkät tulovirtaamasummaennusteet pysyvät paremmin % ennustehaarukassa. Taulukko 4. Ennustejakson pituus kuukausina, jolla toteutunut tulovirtaamasumma pysyy 25 % ja 75 % ennusteiden sisällä. Ennuste Jakso (kk) Ennuste Jakso (kk) Suomen ympäristökeskuksen moniste 211

37 Kuva 31. Ennuste Osuvuus hyvä. Kuva 32. Tulovirtaamaennuste Keväthuipun ennuste hyvä. Heinäkuun alun normaalia suurempien sateiden aiheuttama tulovirtaamahuippu menee yli ennustetuista arvoista. Syksyä kohti tilanne tasoittuu. Suomen ympäristökeskuksen moniste

38 Kuva 33. Tulovirtaamaennuste Osuvuus hyvä. Kuva 34. Tulovirtaamaennuste Osuvuus hyvä. Kesäkuun alun sateet nostavat havaitun tulovirtaaman yli ennustetusta Suomen ympäristökeskuksen moniste 211

39 Kuva 35. Tulovirtaamaennuste Ennuste tarkentuu, koska kesäkuun alun suurehkot sateet mukana. Kuva 36. Tulovirtaamaennuste Suomen ympäristökeskuksen moniste

40 Kuva 37. Tulovirtaamaennuste Keskiennuste menee yli toteutuman keväällä. Kevään 94 sulantajakso pitkä ja alkaa normaalia aikaisemmin. Kuva 38. Tulovirtaamaennuste Keskiennuste menee yli. Kevään 94 sulantajakso pitkä ja alkaa normaalia aikaisemmin Suomen ympäristökeskuksen moniste 211

41 Kuva 39. Tulovirtaamaennuste Keskiennuste menee yli. Kevään 94 sulantajakso pitkä ja alkaa normaalia aikaisemmin. Kuva 40. Tulovirtaamaennuste Keskiennuste tarkentuu, kevään aikaisuus osittain jo mukaan. Suomen ympäristökeskuksen moniste

42 Kuva 41. Tulovirtaamaennuste Keskiennuste tarkentuu edelleen, kevään aikaisuus täysin mukana. Kuva 42. Tulovirtaamaennuste Keskiennuste onnistuu hyvin Suomen ympäristökeskuksen moniste 211

43 Kuva 43. Tulovirtaamaennuste Keskiennuste jää alle toteutuman osittain kesän sateiden takia. Kuva 44. Tulovirtaamaennuste Keskiennuste jää alle toteutuman osittain kesän suurten sateiden takia. Suomen ympäristökeskuksen moniste

44 Kuva 45. Tulovirtaamaennuste Keskiennuste jää alle toteutuman kesän keskimääräistä suurempien sateiden takia. Kuva 46. Tulovirtaamaennuste Keskiennuste onnistuu hyvin, koska kesäkuun suuri sadanta nyt mukana Suomen ympäristökeskuksen moniste 211

45 Kuva 47. Tulovirtaamaennuste Tulovirtaamasumman keskiennuste onnistuu hyvin talven yli aina kevääseen saakka. Kuva 48. Tulovirtaamaennuste Keskiennuste onnistuu hyvin kevätvolyymin osalta. Tavallista myöhäisemmän kevään takia ennustettu tulovirtaamahuippu toteutunutta aikaisemmassa. Suomen ympäristökeskuksen moniste

46 Kirjallisuus Feddes, R.A., Koopmans, R.W.R. ja van Dam, J.C Agrohydrology. Wageningen University, The Netherlands. Lindström, G., Gardelin, M., Johansson, B., Persson, M. and Bergström, S HBV-96 En areellt fördelad modell för vattenkrafthydrologin. Sveriges meteorologiska och hydrologiska institut, Sweden. 93 p. Monteith, J.L Evaporation and surface temperature. Quartely Journal of the Royal Meteorological Society, 107:1-27. Priestley, C.H.B. and Taylor, R.J On the assessment of surface heat flux and evaporation using large scale parameters. Monthly Weather Review 100: Rinde, T A flexible hydrological modelling system developed using an object-oriented methodology. Norwegian University of Science and Technology, Norway. 185 p. Smith, M Report on the Expert Consultation on Revision of FAO Methodologies for Crop Water Requirements. Food and Agriculture Organisation of the United nations. Rome, Italy. 60 p. Vakkilainen, P Maa-alueilta tapahtuvan haihdunnan arvioinnista : On the estimation of evapotranspiration. Oulun yliopisto. 146 p. Venäläinen, A Potentiaalisen haihdunnan ennustusmenetelmä. Ilmatieteen laitos. 45 p Suomen ympäristökeskuksen moniste 211
