1 TUOTELUETTELO 2015 / 2016

2 2 MUUTAMME ASENTEITA

3 KOKEMUKSEMME AUTTAA varmistamaan paremman ja täydellisemmän tulevaisuuden. Huomioimme tärkeät elämänarvot tuotesuunnittelussamme. Korkeita vaatimuksia noudattamalla pyrimme saamaan myös muut mukaan toimintaamme. Esittelemme innovaatiota, jotka tekevät arjesta miellyttävämpää ja vaikutamme siten asenteisiin. Laadukkaat tuotteet tekevät elämästä mielenkiintoisempaa. VÄLITÄMME YMPÄRISTÖSTÄÄ Eräs tärkeimpiä tuotesuunnittelun tavoitteita on huomioida toiminnan ympäristöön kohdistuvat vaikutukset. Tästä syystä FAKRO tuotteet ovat energiatehokkaita ja turvallisia, mikä auttaa suojelemaan ehtyviä luonnonvaroja. Ympäristövastuumme umme me ei rajoitu ainoastaan raaka-aineiden hankintaan: luonnollisten, vaan orgaanisten tuotteidemme valmistukseen käytettävää puu on peräisin hyvin hoidetuista metsistä ja kiinnitämme huomiota myös jätehuoltomme ympäristöystävällisyyteen. w 3

4 MITEN EROTUMME MUISTA HUOLTOVAPAA ILMANVAIHTO Varmista ilmanlaatu myös kattohuoneistossa. Nykyaikaisten rakenteiden liitosten tiiviys aiheuttaa riittävään ilmanvaihtoon liittyviä ongelmia, mikä voi puolestaan johtaa kondenssiveden muodostumiseen sisätiloissa. FAKRO ikkunat on varustettu useilla korvausilmaventtiileillä tämän ongelman välttämiseksi: V40P V35 V10 V40P on automaattinen korvausilmaventtiili, jonka kapasiteetti on 52 m 3 /h (arvo on mitattu ilman profiiliin asennettua suodatinta suodattimen kanssa vastaava arvo on 40 m 3 /h) 10 Pa paine-erolla ikkunan leveydestä riippuen. Automaattisesti säätyvä venttiili varmistaa optimaalisen ilmanvaihdon huoneessa ja varmistaa siten terveellisen sisäilman kattokerroksessa sekä säästää samalla lämpöä ja energiaa. Tehokas korvausilmaventtiili V35 voidaan säätää käsin. Täysin avoimessa asennossa tämän korvausilmaventtiilin kapasiteetti on 43 m 3 /h (arvo on mitattu ilman profiiliin asennettua suodatinta ja suodattimen kanssa vastaava arvo on 35 m 3 /h) 10 Pa paine-erolla ikkunan leveydestä riippuen. Entistä suuremman tehokkuuden ansiosta, sisäilman kosteus vähenee merkittävästi ja samalla myös kondenssiveden todennäköisyys vähenee. Korvausilmaventtiili V10 voidaan säätää käsin. Täysin avoimessa asennossa tämän korvausilmaventtiilin kapasiteetti on 9 m 3 /h 10Pa paine-erolla. V10 korvausilmaventtiiliä voidaan käyttää ainoastaan sellaisissa tiloissa, jossa luonnollinen painovoimaan perustuva ilmanvaihto toimii hyvin. TURVALLISEMPI Kodin turvallisuus on tärkeää Kattoikkunoissa käytettävän lasin on kestettävä rakeita ja myös myrskyssä katkeilevien oksien paino. FAKRO ikkunoissa käytettävät lasit suojaavat tehokkaasti näiltä vaaroilta, sillä ikkunoiden sisälasi on karkaistua lasia. Kattoikkunat on myös suunniteltava siten, että niitä ei voi avata vahingossa kehyksien päälle astuttaessa. Tällaiset ominaisuudet parantavat merkittävästi myös ikkunoiden murtovarkauksia vastaan tarjoamaa suojaa. Useimmissa FAKRO kattoikkunoissa on TopSafe -suojaus, joka käsittää: 1 innovatiivisen, erikoismuotoiltujen saranoiden varaan rakentuvan asennusjärjestelmän, 2 erikoisvahvistetun avauskahvan lukituspesän, 3 metallilistan puitteen alareunassa, joka estää ikkunan vääntämisen auki murtotyökaluilla. 4

5 DESSÄ E YH TAAN HV- AT NE ASEN THER M O -LÄ M PÖ PELLIN K ANSSA LISÄÄ PÄIVÄNVALOA Päivävalo tarkoittaa elämää. Lämmittävät auringonsäteet piristävät ja virkistävät. FAKRO kattoikkunat on suunniteltu päästämään enemmän luonnonvaloa sisätiloihin, joten ne auttavat tehostamaan sisätilojen valaisemista. Korvausilmaventtiili on kehyksen yläosassa, joten FAKRO ikkunoissa on kuusi prosenttia enemmän ikkunapinta-alaa muiden valmistajien samankokoisiin ikkunoihin verrattuna. Toinen tärkeä tekijä on ikkunoiden asennuskorkeus. Kahva on kehyksen alaosassa ja auttaa osaltaan varmistamaan kattoikkunan asianmukaisen asentamisen DIN-vaatimusten mukaisesti, jotka edellyttävät asentamista siten, että ikkunalasin yläreuna on vähintään 220 cm lattiapinnasta. Näin kahva on aina käytön kannalta helpossa paikassa. Mikäli ikkunat asennetaan korkeammalle, myös pidemmät henkilöt pystyvät mukavasti seisomaan avoimen ikkunan luona sama pätee myös keskeltä saranoituihin ikkunoihin. Isokokoisten ikkunoiden korkeus auttaa varmistamaan asennuksen vastaavuuden rakennusmääräysten kanssa ja mahdollistaa myös vapaan ja esteettömän ikkunoista avautuvan näköalan. ERINOMAINEN ENERGIATEHOKKUUS Pienemmät lämmityskulut. Energiaa säästävät kattoikkunat vähentävät energiankulutusta talvella. Kattoikkuna ei tarjoa talvella ainoastaan valoa, vaan myös passiivista lämpöä ja auttaa pitämään lämmön myös sisätiloissa ikkunoiden energiatehokkaan rakenteen ansiosta. FTT U8 Thermo -ikkuna Uw = 0,58 W/m 2 K, toimitetaan ja asennetaan yhdessä EHV-AT Thermo -lämpöpellin kanssa ja on siitä syystä markkinoiden lämpimin ikkuna. FTT U8 Thermo MARKKINOIDEN LÄMPIMIN KATTOIKKUNAMALLI topsafe SYSTEEMI

6 FAKRO ikkunat ovat ainoat markkinoilla olevat ikkunat, joilla on saksalainen TÜV-hyväksyntä 10 vuoden TAKUU ikkunoille 20 vuoden TAKUU ikkunalaseille Elinikäinen lasien raetakuu Olemme varmoja LAADUSTA, joten pystymme tarjoamaan pitkät takuuajat IKKUNASUUNNITTELU Käytämme ikkunoiden valmistukseen erittäin laadukasta, liimattua mäntypuuta. Puu on painekyllästetty ja maalattu ympäristöystävällisellä, luonnollisensävyisellä akryylilakalla. Kosteissa tiloissa (keittiöt ja kylpyhuoneet) käytettävät ikkunat käsitellään kolminkertaisella polyuretaanilakalla, joten ikkunankehysten pinta on kestävä ja tasaisen valkoinen. Ikkunankehyksien valmistukseen voidaan käyttää myös muovi-alumiini profiilia. Useasta kammiosta koostuvat valkoiset PVC-profiilit on rakennettu teräsrungon ympärille. Materiaali ei ime kosteutta ja kestää käyttöä sekä korroosiota.ikkunankehykset voidaan päällystää tammentai männynsävyisellä vanerilla. Tällaiset ikkunat sopivat pitkään kosteina pysyviin tiloihin (kylpyhuoneet, kylpytilat, kodinhoitohuoneet). FAKRO PVC-profiileilla on korkein A-luokan luokitus eli ne on valmistettu eurooppalaisen EN standardin mukaisesti. 6

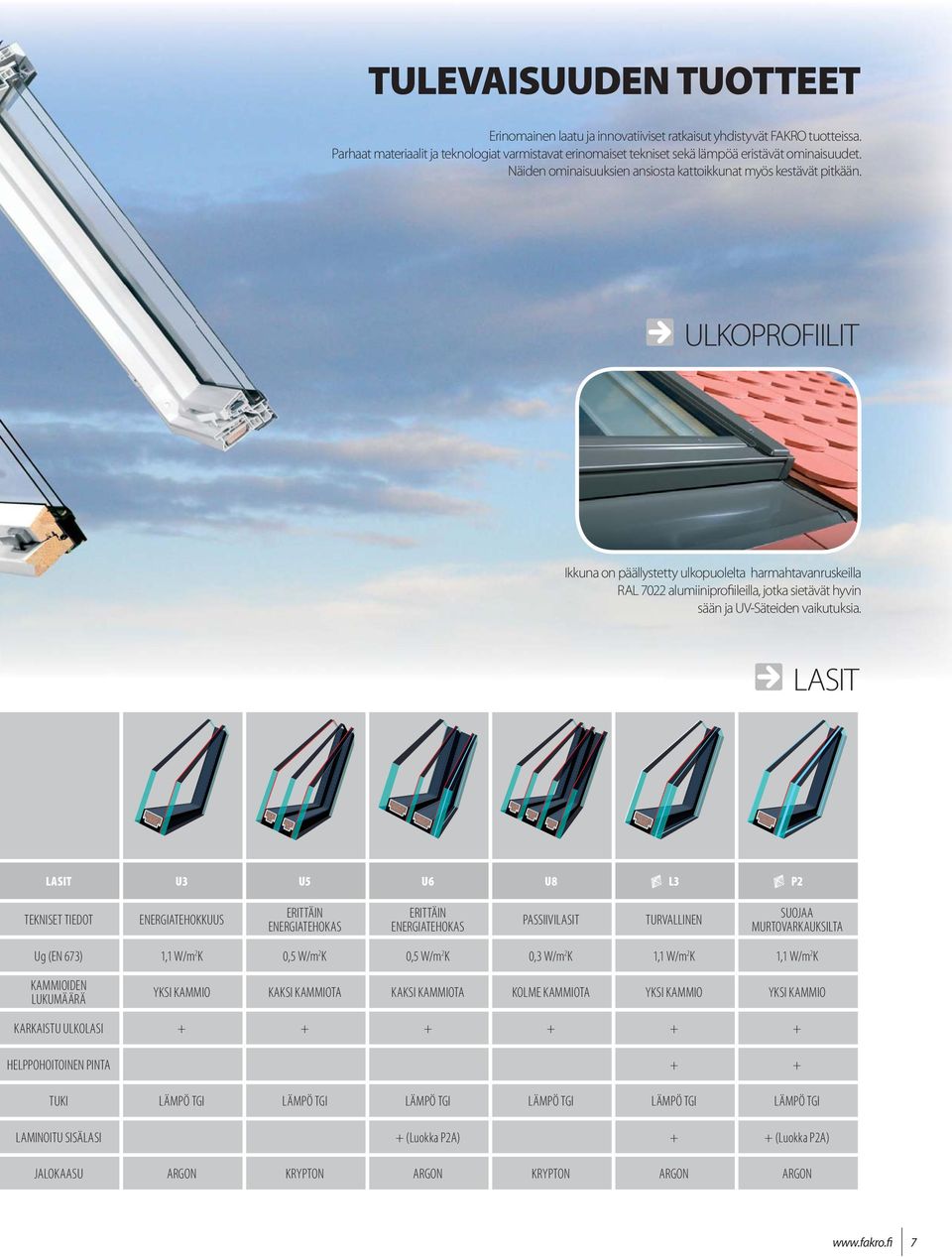

7 TULEVAISUUDEN TUOTTEET Erinomainen laatu ja innovatiiviset ratkaisut yhdistyvät FAKRO tuotteissa. Parhaat materiaalit ja teknologiat varmistavat erinomaiset tekniset sekä lämpöä eristävät ominaisuudet. Näiden ominaisuuksien ansiosta kattoikkunat myös kestävät pitkään. ULKOPROFIILIT Ikkuna on päällystetty ulkopuolelta harmahtavanruskeilla RAL 7022 alumiiniprofiileilla, jotka sietävät hyvin sään ja UV-Säteiden vaikutuksia. LASIT LASIT U3 U5 U6 U8 L3 P2 TEKNISET TIEDOT ENERGIATEHOKKUUS ERITTÄIN ENERGIATEHOKAS ERITTÄIN ENERGIATEHOKAS PASSIIVILASIT TURVALLINEN SUOJAA MURTOVARKAUKSILTA Ug (EN 673) 1,1 W/m 2 K 0,5 W/m 2 K 0,5 W/m 2 K 0,3 W/m 2 K 1,1 W/m 2 K 1,1 W/m 2 K KAMMIOIDEN LUKUMÄÄRÄ YKSI KAMMIO KAKSI KAMMIOTA KAKSI KAMMIOTA KOLME KAMMIOTA YKSI KAMMIO YKSI KAMMIO KARKAISTU ULKOLASI HELPPOHOITOINEN PINTA + + TUKI LÄMPÖ TGI LÄMPÖ TGI LÄMPÖ TGI LÄMPÖ TGI LÄMPÖ TGI LÄMPÖ TGI LAMINOITU SISÄLASI + (Luokka P2A) + + (Luokka P2A) JALOKAASU ARGON KRYPTON ARGON KRYPTON ARGON ARGON 7

8 KATTOIKKUNAT ovat ihanteellinen ratkaisu nykyaikaiseen rakentamiseen. Kattoikkunat valaisevat sisätilat ja avartavat näköalaa ja mahdollistavat myös kattokerroksen tilojen ilmanvaihdon. Jokaiseen tilaan voidaan valita sopiva kattoikkunamalli. Kahden järjestelmän malli varmistaa ikkunoiden mukavan ja helpon käytön. Ulospäin avautuva ikkuna on helppokäyttöinen ja ikkunasta avautuu esteetön näköala. Keskeltä saranoidun ikkunan peseminen ulkopuolelta sekä markiisin käyttö on vaivatonta. Keskeltä saranoidut kattoikkunat ovat suosittuja kaikkialla maailmassa nimenomaan käytön helppouden sekä ikkunoiden monipuolisuuden vuoksi. Kattoikkunoita on teknisiltä ominaisuuksiltaan ja varustetasoltaan useita erilaisia, joten valikoimasta löytyy sopiva malli jokaiseen huoneeseen. Puukehyksiset ikkunat asennetaan tavallisiin kattohuoneiston tiloihin (makuuhuone, lastenhuone, käytävä). Kosteissa tiloissa (keittiö, kylpyhuone, pesuhuone, kuivaushuone) käytetään erityisiä alumiini- ja muovikehyksiä. Tehokkaasti energiaa säästävällä lasituksella varustetut ikkunat KATTOIKKUNAT malli KAHDEN JÄRJESTELMÄN IKKUNAT α cm merkki FPP-V U3 preselect FPP-V U5 preselect FPU-V U3 preselect FPU-V U5 preselect PPP-V U3 preselect PPP-V U3 preselect FTP-V U3 FTP-V U5 FTU-V U3 kuva materiaali puu puu puu puu alumiini-muovi alumiini-muovi puu puu puu painekyllästetty lakka kaksi kerrosta kaksi kerrosta kolme kerrosta kolme kerrosta kaksi kerrosta kaksi kerrosta kolme kerrosta ilmavaihto ventiili V40P V40P V40P V40P V35 V35 V40P V40P V40P ilmavirta jopa 52 m 3 /h jopa 52 m 3 /h jopa 52 m 3 /h jopa 52 m 3 /h jopa 43 m 3 /h jopa 43 m 3 /h jopa 52 m 3 /h jopa 52 m 3 /h jopa 52 m 3 /h lasi paketti yksi kammioinen yksi kammioinen yksi kammioinen yksi kammioinen yksi kammioinen yksi kammioinen yksi kammioinen tupla kammioinen yksi kammioinen Ug (EN 673) 1.1 W/m 2 K 0.5 W/m 2 K 1.1 W/m 2 K 0.5 W/m 2 K 1.1 W/m 2 K 0.6 W/m 2 K 1.1 W/m 2 K 0.5 W/m 2 K 1.1 W/m 2 K Uw 1.3 W/m 2 K 0.97 W/m 2 K 1.3 W/m 2 K 0.97 W/m 2 K 1.3 W/m 2 K 1.1 W/m 2 K 1.3 W/m 2 K 0.97 W/m 2 K 1.3 W/m 2 K äänieristys Rw: 32dB 33dB 32dB 33dB 32dB 34dB 32dB 33dB 32dB TopSafe -järjestelmä kahva Elegant Elegant Elegant Elegant Elegant valkoinen Elegant valkoinen Elegant Elegant Elegant Avaaminen usealla tavalla tiivisteet asennuskorkeus o (85 o ) o (85 o ) o (85 o ) o (85 o ) o (85 o ) o (85 o ) o o o sivu

9 sopivat erityisesti energiatehokkaisiin rakennuksiin ja passiivitaloissa voidaan käyttää erityisiä FTT U8 Thermo -ikkunoita. Tavanomaista tehokkaammin murtovarkauksilta suojaavat kattoikkunat FTP-V P2 Secure sopivat matalampiin taloihin ja pienkerrostaloihin, joihin murtautuminen kattoikkunoiden kautta on tavanomaista yleisempää. Korkeamman kääntöpisteen omaavat ikkunat avataan keskeltä, mutta kääntöpiste sijaitsee kuitenkin ikkunan keskiosan yläpuolella, joten myös pidemmät henkilöt voivat kävellä esteettä ikkunan alta. Ikkunankehyksen alareuna toimii eteenpäin avautuvan ikkunan tavoin ja yläosa päästää siten enemmän valoa sisätiloihin. Korkeamman kääntöpisteen ja matalamman kehyksen omaavat ikkunat ovat kaksiosaisia: korkeamman kääntöpisteen omaava yläkehys ja laminoidulla turvalasilla varustettu alakehys. Parvekeikkuna on moderni, isokokoinen kaksiosainen ikkuna. Kehyksien avaamisen jälkeen, ikkuna toimii eräänlaisena kattokerroksen parvekkeena. L-ikkunat on suunniteltu asennettavaksi paikkaan, jossa pystysuora seinä ja katto kohtaavat. Tällaiset ikkunat voidaan yhdistää myös kaikenlaisiin kattoikkunoihin. Huone on entistä valoisampi ja näköala on parempi. KATTOIKKUNAT KESKELTÄ SARANOITU KORKEA KÄÄNTYVÄ EVAKUOINTI IKKUNA α cm 110 cm α cm FTU-V U5 PTP-V U3 PTP-V U5 FTT U6 FTT/U U6 FTT U8 Thermo FTT/U U8 Thermo FYP-V U3 prosky FDY-V U3 Duet prosky FWR FWL puu alumiini-muovi alumiini-muovi puu puu puu puu puu puu puu kolme kerrosta kaksi kerrosta kolme kerrosta kaksi kerrosta kolme kerrosta kaksi kerrosta kaksi kerrosta kaksi kerrosta V40P V35 V35 V40P V40P jopa 52 m 3 /h jopa 43 m 3 /h jopa 43 m 3 /h jopa 52 m 3 /h jopa 52 m 3 /h yksi kammioinen yksi kammioinen yksi kammioinen tupla kammioinen tupla kammioinen kolme kammioinen kolme kammioinen yksi kammioinen yksi kammioinen yksi kammioinen 0.5 W/m 2 K 1.1 W/m 2 K 0.6 W/m 2 K 0.5 W/m 2 K 0.5 W/m 2 K 0.3 W/m 2 K 0.3 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 1.1 W/m 2 K 0.97 W/m 2 K 1.3 W/m 2 K 1.1 W/m 2 K 0.8 W/m 2 K 0.8 W/m 2 K 0.58 W/m 2 K 0.58 W/m 2 K 1.3 W/m 2 K 1.3 W/m 2 K 1.6 W/m 2 K 33dB 31 db 32dB 38dB 38dB 36 db 36 db 32 db 32 db 34 db Elegant Elegant valkoinen Elegant valkoinen Elegant Elegant Elegant Elegant Elegant Elegant standard o o o o o o o o o o

10 FPP-V preselect FPU-V preselect PPP-V preselect 10

11 KAHDEN SYSTEEMIN KATTOIKKUNAT preselect U Uuden sukupolven ylhäältä kiinnitettävät ja kääntyvät kaksiosaiset ikkunat: ylhäältä kiinnitettävä ja keskeltä saranoitu. Erilaiset avaamismahdollisuudet tekevät kehyksestä vakaan ja parantavat turvallisuutta. Ulospäin avautuva ikkuna mahdollistaa ikkunan avaamisen missä tahansa asennossa 0-35 asteen verran, joten huoneen hyödyllinen pinta-ala kasvaa ja ikkunasta avautuu esteetön näköala. Saranoinnin ansiosta ikkunaa voidaan kääntää 180 esimeriksi ulkolasia pestäessä tai markiisia käytettäessä. Innovatiivisen varustuksen ansiosta, ikkuna voidaan avata vain yhdellä tavalla kerrallaan ja ikkuna on täysin vakaa sekä ulospäin avattaessa että käännettäessä. Avaustapaa voidaan vaihtaa preselect -kytkimen avulla, joka löytyy kehyksen keskiosasta ja jota voidaan käyttää ikkunan ollessa auki. - Helppo käyttää kehyksen alaosassa sijaitsevalla kahvalla. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Helppo pestä ja markiisin käyttö on vaivatonta, sillä ikkuna voidaan lukita paikoilleen ikkunaa 180 astetta käännettäessä. - Saatavissa vakiomallisella energiatehokkaalla lasituksella U3. - Suojaa tehokkaasti murtovarkauksilta TopSafe -järjestelmän ansiosta. - Kattava valikoima lisävarusteita. - Sopii kattokaltevuuksiin 15-55, erikoismalli kattoihin.. FPP-V preselect FPU-V preselect PPP-V preselect V40P - automaattinen korvausilmaventtiili V40P - kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - puuosat maalattu kahteen kertaan ympäristöystävällisellä luonnollisensävyisellä akryylilakalla V40P - automaattinen korvausilmaventtiili V40P - kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty, - puuosat maalattu kolmeen kertaan polyuretaanilakalla, joka luo kestävän ja tasaisenvalkoisen pinnan luomiseen. Suunniteltu erityisesti kosteisiin tiloihin (keittiöt, kylpyhuoneet). V35 GO PI - tehokas korvausilmaventtiili V35 - valkoinen PVC-profiili, useita kammioita ja vahvistettu terärunko. Saatavissa myös tammivanerilla päällystettynä - ei ime kosteutta, joten ikkuna on kestävä ja sietää korroosiota. Suunniteltu kosteisiin tiloihin (kylpyhuoneet, kylpytilat ja kodinhoitohuoneet) KAHDEN SYSTEEMISIÄ KATTOIKKUNAT ikkunan ulkomitat 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 tehokas lasitus kokomerkki FPP-V U3 preselect FPP-V U5 preselect FPU-V U3 preselect FPU-V U5 preselect PPP-V U3 preselect PPP-V U5 preselect Hinnat sisältävät arvonlisäveroa 24 % 11

12 FTP-V 12

13 KESKELTÄ SARANOITU IKKUNA V 230V Suosittu malli, jossa sarana sijaitsee ikkunan keskiosassa. - Helppo käyttää alaosassa sijaitsevan kahvan avulla. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Lasi on helppo pestä ulkopuolelta ja markiisin käyttö on helppoa, sillä 180 asetetta avautuva ikkuna voidaan lukita paikoilleen. - Kattava valikoima lisävarusteita. - Sähköohjaus voidaan asentaa tarvittaessa. - Voidaan asentaa kaltevuudeltaan kattoihin.. V40P U3 U5 FTP-V - Automaattinen korvausilmaventtiili V40P - topsafe -järjestelmä auttaa suojautumaan murtovarkauksilta - Energiatehokas lasitus U3 tai erittäin energiatehokas U5 - Kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - Puuosat maalattu kahteen kertaan ympäristöystävällisellä luonnollisensävyisellä akryylilakalla KESKELTÄ SARANOITU IKKUNA ikkunan ulkomitat 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 tehokas lasitus kokomerkki FTP-V U FTP-V U Hinnat sisältävät arvonlisäveroa 24 % 13

14 FTU-V PTP-V 14

15 ERITYISEN TEHOKKAASTI KOSTEUTTA SIETÄVÄT IKKUNAT V 230V U Suosittu ikkunamalli, joka on saranoitu keskeltä suunniteltu kosteisiin tiloihin. - Helppo käyttää alaosassa sijaitsevan kahvan ansiosta. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Helppo pestä ulkoa ja markiisia on helppo käyttää, sillä 180 astetta kääntyvä ikkuna voidaan lukita paikoilleen. - Vakiovarusteena energiatehokas lasitus U3. - Suojaa tehokkaasti murtovarkauksilta - TopSafe -järjestelmä. - Kattava valikoima tarvikkeita. - Sähköohjaus voidaan asentaa. - Voidaan asentaa kaltevuudeltaan kattoihin. FTU-V PTP-V V40P - Automaattinen korvausilmaventtiili V40P - Kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - Puuosat maalattu kolmeen kertaan polyuretaanilakalla, joka sopii ihanteellisesti kestävän ja tasaisenvalkoisen pinnan luomiseen. Suunniteltu erityisesti kosteisiin tiloihin (keittiöt ja kylpyhuoneet) V35 GO PI - Tehokas korvausilmaventtiili V35 - Useasta kammiosta koostuva, valkoinen PVC-profiili vahvistetulla teräsrungolla. Saatavissa tammivanerilla päällystettynä - Ei ime kosteutta, joten ikkuna on kestävä ja sietää korroosiota. Suunniteltu kosteisiin tiloihin (kylpyhuoneet, kylpytilat, kodinhoitohuoneet) ERITYISEN TEHOKKAASTI KOSTEUTTA SIETÄVÄT IKKUNAT ikkunan ulkomitat 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 tehokas lasitus kokomerkki FTU-V U FTU-V U PTP-V U PTP-V U Hinnat sisältävät arvonlisäveroa 24 % 15

16 FTT U6 FTT U8 Thermo 16

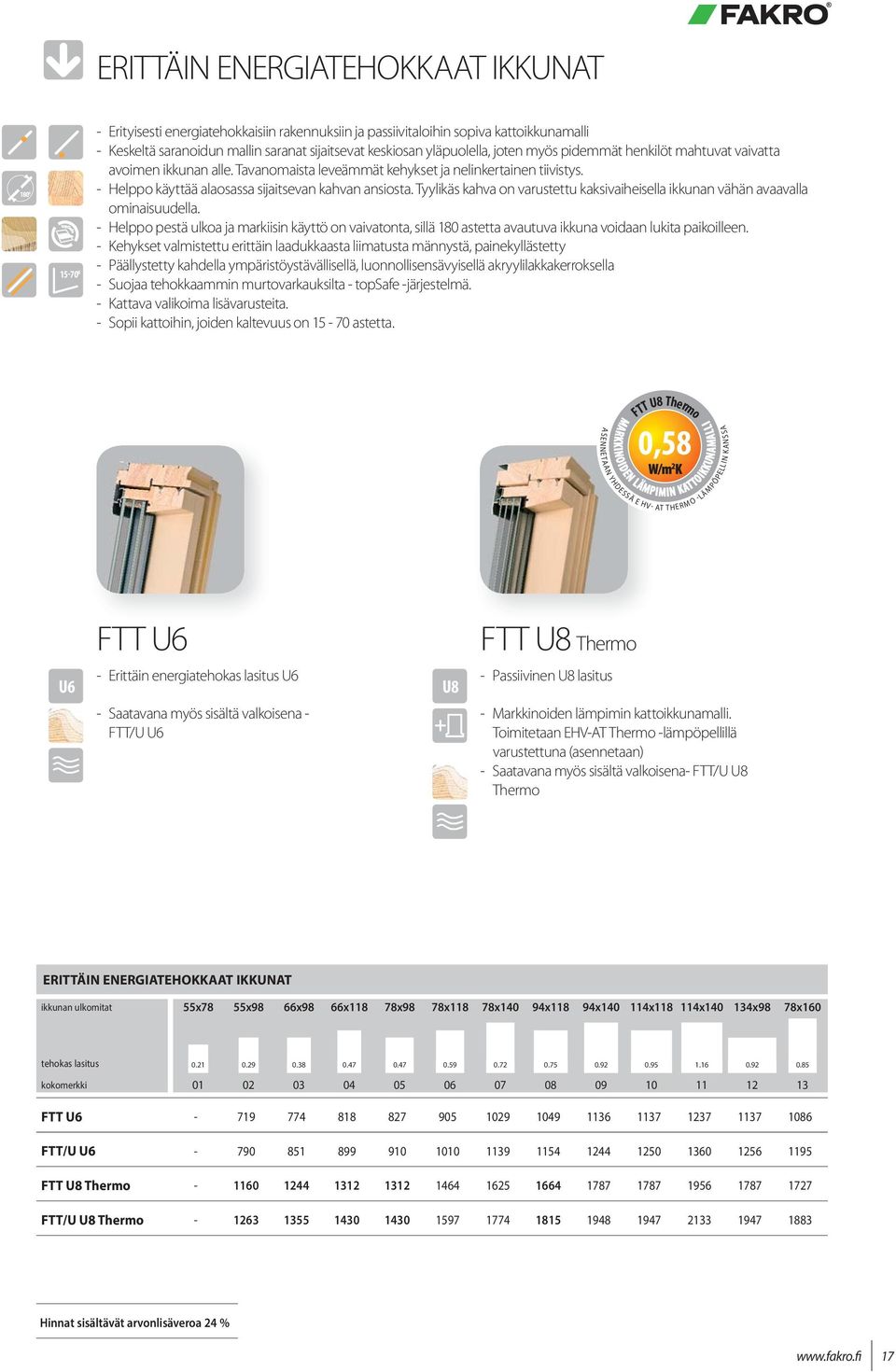

17 DESSÄ E YH TAAN HV- AT NE ASEN THER M O -LÄ M PÖ PELLIN K ANSSA ERITTÄIN ENERGIATEHOKKAAT IKKUNAT Erityisesti energiatehokkaisiin rakennuksiin ja passiivitaloihin sopiva kattoikkunamalli - Keskeltä saranoidun mallin saranat sijaitsevat keskiosan yläpuolella, joten myös pidemmät henkilöt mahtuvat vaivatta avoimen ikkunan alle. Tavanomaista leveämmät kehykset ja nelinkertainen tiivistys. - Helppo käyttää alaosassa sijaitsevan kahvan ansiosta. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Helppo pestä ulkoa ja markiisin käyttö on vaivatonta, sillä 180 astetta avautuva ikkuna voidaan lukita paikoilleen. - Kehykset valmistettu erittäin laadukkaasta liimatusta männystä, painekyllästetty - Päällystetty kahdella ympäristöystävällisellä, luonnollisensävyisellä akryylilakkakerroksella - Suojaa tehokkaammin murtovarkauksilta - topsafe -järjestelmä. - Kattava valikoima lisävarusteita. - Sopii kattoihin, joiden kaltevuus on astetta. FTT U8 Thermo MARKKINOIDEN LÄMPIMIN KATTOIKKUNAMALLI FTT U6 FTT U8 Thermo U6 - Erittäin energiatehokas lasitus U6 U8 - Passiivinen U8 lasitus - Saatavana myös sisältä valkoisena - FTT/U U6 - Markkinoiden lämpimin kattoikkunamalli. Toimitetaan EHV-AT Thermo -lämpöpellillä varustettuna (asennetaan) - Saatavana myös sisältä valkoisena- FTT/U U8 Thermo ERITTÄIN ENERGIATEHOKKAAT IKKUNAT ikkunan ulkomitat 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 tehokas lasitus kokomerkki FTT U FTT/U U FTT U8 Thermo FTT/U U8 Thermo Hinnat sisältävät arvonlisäveroa 24 % 17

18 PELLITYKSET JA ASENNUSTARVIKKEET Pellitykset ovat ehdottoman tärkeitä kattoikkunan asianmukaisessa asentamisessa. Huolellisesti suunnitellut pellit varmistavat kestävän ja tiiviin asennuksen kattoon. Peltien tarkoituksena on varmistaa sadeveden sekä sulavan lumen asianmukainen poistaminen ikkunasta sekä ikkunan suojaaminen tuulelta. FAKRO tuotevalikoima käsittää useita erilaisia peltejä, jotka on valmistettu alumiinipellistä ja päällystetty huolellisesti polyesterilakalla. Perussävy on harmaan- ja ruskeansävyinen RAL 7022, joten ikkuna sopii hyvin yhteen yleisimpien kattomateriaalien sävyjen kanssa. 18

19 PELLITYKSET Vakiomallisten peltien avulla ikkunat voidaan asentaa yleisimmistä materiaaleista valmistettuihin kattoihin: ESV Thermo laattakatteiden liittymäpellitys lisäeristyksellä EHV-AT Thermo profiilikatteiden liittymäpellitys lisäeristyksellä EBV-P Thermo Classic-katteen liittymäpellitys lisäeristyksellä PELLIT KESKELTÄ SARANOITUIHIN, YLÄOSASTA KIINNITETTÄVIIN JA KÄÄNTYVIIN IKKUNOIHIN ikkunan mitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki ESV Thermo* EHV-AT Thermo* EBV-P Thermo* ASENNUSTARVIKKEET FAKRO asennustarvikkeet helpottavat kattoikkunoiden vesitiiviin asentamisen kattorakenteisiin. XDP-aluskate ja XDS-höyrysulku toimitetaan ikkunakoon mukaan, jotka nopeuttavat asentamista ja varmistaa karmin tiiviin liitännän kattorakenteisiin ulko-ja sisäpuolelta. Myös karmin lisäeristys XWT ja jatkokarmi XGP toimitetaan ikkunakoon mukaan. Alkuperäisten asennustarvikkeiden käyttö takaa ikkunoiden ongelmattoman toiminnan vuosiksi eteenpäin. XDP Eristyssarja Aluskatekangas helpottaa ja varmistaa kattorakenteen aluskatteen vesitiiviin liittämisen karmiin. XDP toimitetaan ikkunakoon mukaan ja toimitukseen sisältyy lampaanvillaeriste karmin ympärille. XWT XWT karmin lisäeristyskaulus parantaa ikkunan lämmöneristystä ja estää mahdollisen kylmäsillan syntyä. XDS ilmatiivis reunus Höyrysulkukaulus toimitetaan ikkunakoon mukaan. Muovin kiinnitysteipit karmiin ja sisäkattoon sisältyvät toimitukseen. XGP XGP jatkokarmi pidentää karmisyvyyttä 6 cm ja täten mahdollistaa lisäeristyksen tekemisen karmia vasten. Täten voidaan mahdollinen kylmäsilta estää tehokkaasti. XGP lakattu puukarmi XGW valkoiseksi maalattu puukarmi XGK PVC karmi ASENNUSTARVIKKEET ikkunan ulkomitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki XDP XDS XWT XGP Hinnat sisältävät arvonlisäveroa 24 % 19

20 FYP-V prosky 20

21 V40P U KOROTETULLA KÄÄNTÖPISTEELLÄ VARUSTETUT IKKUNAT - Ikkunan sarana on keskellä, mutta kääntöpiste sijaitsee ikkunan keskiosan yläpuolella, joten pitkäkin henkilö voi esteettä liikkua ikkunan alla. Kehyksen alaosa toimii yläosasta kiinnitetyn ikkunan tapaan ja ikkunan yläosasta pääsee puolestaan enemmän valoa sisätiloihin. Ikkunan ollessa avattuna 0 45 asteen verran, ikkunan innovatiivinen tukimekanismi mahdollistaa ikkunan auki pitämisen missä tahansa asennossa tällä välillä. Ainoa ikkuna markkinoilla, joka vastaa DIN standardin* vaatimuksia kaltevuudeltaan asteen kattoihin asennettuna ja jonka mukaan ikkunan alaosan reunan on oltava 95 cm lattiapinnan yläpuolella ja yläreunan vähintään 220 cm lattiapinnan yläpuolella. - Ikkunaa käytetään alaosassa sijaitsevan kahvan avulla. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Automaattinen korvausilmaventtiili V40P - Energiatehokas lasitus U3 vakiovarusteena. - Ikkunaa voidaan kääntää 160 asteen verran ja lukita paikoilleen pesua varten. - Suojaa tehokkaasti murtovarkauksilta - TopSafe -järjestelmä. - Kattava valikoima lisävarusteita. - Voidaan asentaa kaltevuudeltaan kattoihin * koskee saksalaisia markkinoita FYP-V prosky - kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - puuosat maalattu kahteen kertaan ympäristöystävällisellä luonnollisensävyisellä akryylilakalla FYU-V prosky - kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - puuosat maalattu kolmeen kertaan polyuretaanilakalla, joka sopii ihanteellisesti kestävän ja tasaisenvalkoisen pinnan luomiseen. KORKEAMMALLA SIJAITSEVALLA KÄÄNTÖPISTEELLÄ VARUSTETUT IKKUNAT ikkunan ulkomitat [cm] 78x140 78x160 78x180 78x206 94x140 94x160 94x180 94x206 tehokas lasitus [m²] kokomerkki FYP-V U3 prosky FYP-V U5 prosky FYU-V U3 prosky FYU-V U5 prosky PELLIT KORKEAMMAN KÄÄNTÖPISTEEN IKKUNOIHIN ikkunan ulkomitat [cm] 78x140 78x160 78x180 78x206 94x140 94x160 94x180 94x206 kokomerkki ESV Thermo EHV-AT Thermo EBV-P Thermo XDP Hinnat sisältävät arvonlisäveroa 24 % 21

22 FDY-V Duet prosky 22

23 V40P U KOROTETULLA KÄÄNTÖPISTEELLÄ VARUSTETUT IKKUNAT - Ikkunan sarana on keskellä, mutta kääntöpiste sijaitsee ikkunan keskiosan yläpuolella, joten pitkäkin henkilö voi esteettä liikkua ikkunan alla. Kehyksen alaosa toimii yläosasta kiinnitetyn ikkunan tapaan ja ikkunan yläosasta pääsee puolestaan enemmän valoa sisätiloihin. Ikkunan ollessa avattuna 0 45 asteen verran, ikkunan innovatiivinen tukimekanismi mahdollistaa ikkunan auki pitämisen missä tahansa asennossa tällä välillä. Ainoa ikkuna markkinoilla, joka vastaa DIN standardin* vaatimuksia kaltevuudeltaan asteen kattoihin asennettuna ja jonka mukaan ikkunan alaosan reunan on oltava 95 cm lattiapinnan yläpuolella ja yläreunan vähintään 220 cm lattiapinnan yläpuolella. - Ikkunaa käytetään alaosassa sijaitsevan kahvan avulla. Tyylikäs kahva on varustettu kaksivaiheisella ikkunan vähän avaavalla ominaisuudella. - Automaattinen korvausilmaventtiili V40P - Energiatehokas lasitus U3 vakiovarusteena. - Ikkunaa voidaan kääntää 160 asteen verran ja lukita paikoilleen pesua varten. - Suojaa tehokkaasti murtovarkauksilta - TopSafe -järjestelmä. - Kattava valikoima lisävarusteita. - Voidaan asentaa kaltevuudeltaan kattoihin * koskee saksalaisia markkinoita FDY-V Duet prosky - kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - puuosat maalattu kahteen kertaan ympäristöystävällisellä luonnollisensävyisellä akryylilakalla FDY-V/U Duet prosky - kehykset valmistettu laadukkaasta liimatusta mäntypuusta, painekyllästetty - kuuosat maalattu kolmeen kertaan polyuretaanilakalla, joka sopii ihanteellisesti kestävän ja tasaisenvalkoisen pinnan luomiseen. KORKEAMMALLA SIJAITSEVALLA KÄÄNTÖPISTEELLÄ VARUSTETUT IKKUNAT MATALAMPI KEHYS ikkunan ulkomitat [cm] 78x186 78x206 78x235 78x255 94x186 94x206 94x235 94x255 kokomerkki CA CB CC CD DA DB DC DD FDY-V U3 Duet prosky FDY-V/U U3 Duet prosky PELLIT KORKEAMMAN KÄÄNTÖPISTEEN IKKUNOIHIN ikkunan ulkomitat [cm] 78x186 78x206 78x235 78x255 94x186 94x206 94x235 94x255 kokomerkki CA CB CC CD DA DB DC DD ESV Thermo EHV-AT Thermo EBV-P Thermo XDP Hinnat sisältävät arvonlisäveroa 24 % 23

24 TARVIKKEET Kattoikkunan tarvikkeet ovat toimivia ja höydyllisiä sekä näyttäviä. Erilaisten tarvikkeiden avulla voidaan säätää valon määrää, viilentää tilaa kesällä sekä säästää energiaa talvella. Kattava valikoima erilaisia malleja, kuvioita ja värisävyjä, joten kaikkiin koteihin ja tyyleihin löytyy varmasti yhteensopivat tarvikkeet. 24

25 SISÄPUOLEN LISÄVARUSTEITA SISÄISIÄ LISÄVARUSTEITA: I II 140 Sälekaihtimet AJP - mahdollisuus säätää huoneeseen tulevan valon määrää - säädä tulevan valon suuntaa muuttamalla säleiden kulmaa ikkunan mitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki AJP I AJP II Valolta suojaavat rullakaihtimet ARP - suojaa auringonvalolta aurinkoisina päivinä - kaihdin voidaan lukita mihin tahansa asentoon I II ikkunan mitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki ARP I ARP II

26 Pimennyskaihtimet ARF SUNSET - erittäin hyvä suoja auringonvalolta - mahdollisuus huoneen pimentämiseen - kaihdin voidaan lukita mihin tahansa asentoon - osittainen suoja auringon lämmöltä I II III N255 N53 N55 ikkunan mitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki ARF I ARF II ARF III Laskoskaihtimet APS - pehmeä hajautettu valo - voidaan lukita mihin tahansa asentoon I II ikkunan mitat [cm] 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 kokomerkki APS I APS II

27 27

28 FAKRO pidättää oikeuden muuttaa tuotteiden tietoja ja teknisiä määritelmiä ilman edeltävää ilmoitusta. FP/28-/FIN/ / B02V
