1 NivuFlow 750 Virtausmittauslähetin Tarkkaa virtausmittausta kiintoainetta sisältävissä nesteissä, vajaissa ja täysinäisissä putkissa sekä avokanavissa FIN

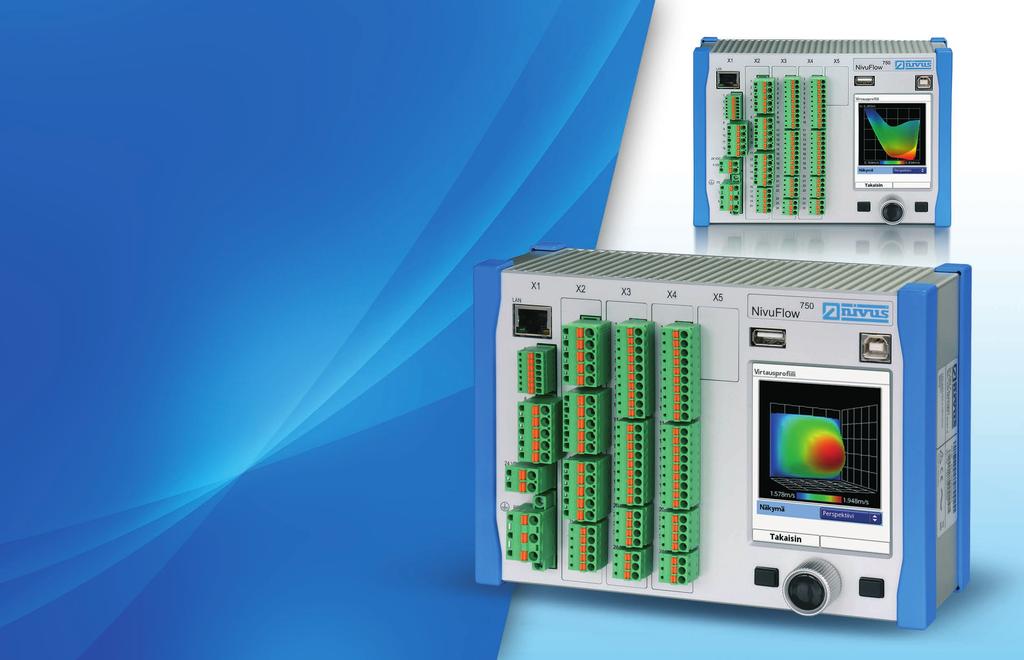

2 Hyväksi havaitun lähetinperheemme kehitystarina jatkuu NIVUS-virtausmittausjärjestelmät ovat innovatiivisia, luotettavia ja hyvin tarkkoja. Kiinteä NivuFlow 750 -lähetin on tarkoitettu kiintoainetta sisältävän, koostumukseltaan vaihtelevan nesteen jatkuvaan virtausmittaukseen, virtauksen hallintaan ja mittausarvojen tallennukseen. Se on tarkoitettu avokanaviin sekä eri muotoisiin ja kokoisiin täysinäisiin ja vajaisiin putkiin. 2

3 Korkeinta teknistä tasoa edustavat virtausmittausjärjestelmät Erittäin suuri mittaustarkkuus Soveltuu myös vaativiin sovelluksiin Reaaliaikainen todellisen virtausprofiilin mittaus Intuitiivinen ja nykyaikainen toimintakonsepti mahdollistaa nopean ja helpon käyttöönoton Integroidut numeeriset virtausmallit Mittaus avokanavissa, vajaissa ja täysinäisissä putkissa sekä avokanavissa Säänkestävä versio ulkokäyttöön Ex-hyväksyntä tilaluokalle 1 MCERTS Suuritarkkuuksinen, graafinen, päivänvalossa näkyvä näyttö Laajat diagnoosityökalut mahdollistavat luotettavan käyttöönoton ja nopean huollon Kompakti rakenne sopii kapeisiin kytkentäkaappeihin Johdotus on nopeaa, koska liitoskohtiin on helppo päästä käsiksi. Yleiset standardiliitännät helppoa integrointia varten Verkkoliitäntä/tiedonsiirto sekä etähuolto internetin kautta Tyypillisiä sovelluksia Jätevedenpuhdistamot, avokanavat, ylivuotokanavat, teollisuuden jätevesiverkostot, laskutusmittaukset, raakaveden otto, palautuslieteputket ja kiertoputket 3

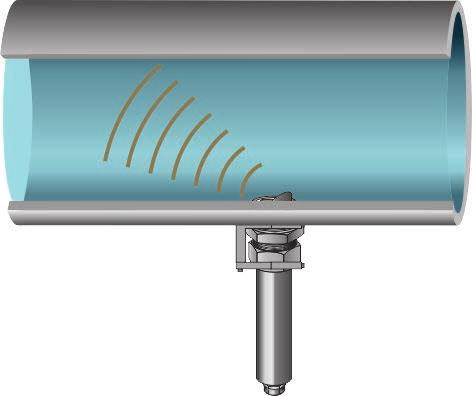

4 Oikea anturi jokaiseen sovellukseen Täydellinen virtausmittausjärjestelmä koostuu NivuFlow 750 -lähettimestä ja sopivista antureista. Saatavilla on laaja valikoima virtausnopeusantureita, joiden mittausalue ulottuu 3 cm:stä useisiin metreihin. Eri muotoisiin ja kokoisiin putkiin, avokouruihin ja avokanaviin on saatavana laaja valikoima antureita: virtausnopeusantureita integroidulla pinnankorkeusmittauksella tai ilman sekä erillisiä pinnankorkeusantureita eri mittausperiaatteilla. Edut Antureiden nollapiste on täysin vakaa ja ryömimätön Täydellisesti sopivien asennustarvikkeiden ansiosta asennuskulut ovat alhaiset Asennus prosessiolosuhteissa Erilaiset anturirakenteet takaavat parhaan ratkaisun kuhunkin sovellukseen Digitaalinen signaalinlähetys pitkiä virheettömiä yhteyksiä varten Ex-hyväksyntä tilaluokalle 1 Ultraääni-pinnankorkeusanturi asennetaan kanavan kattoon. Virtausnopeusanturit asennetaan avokanavan pohjaan tai avokanavan seiniin. Täyden putken virtausanturi asennetaan sivulta. 4

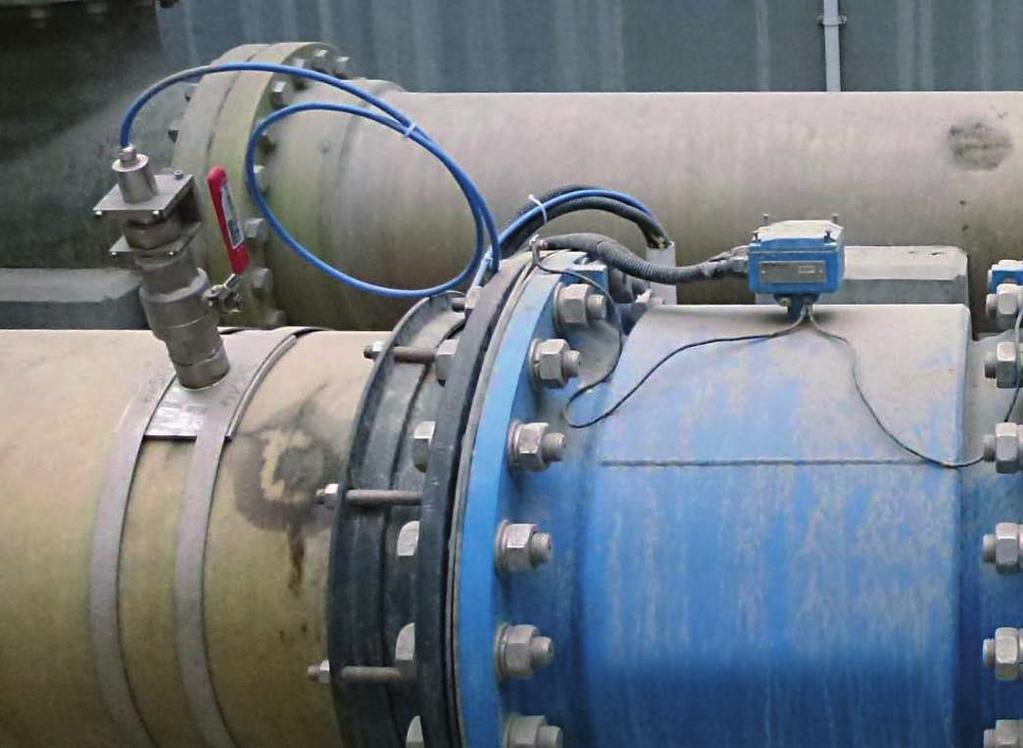

5 Täydellisiä ratkaisuja haastavissa olosuhteissa Vanhan magneettisen virtausmittauksen korvaaminen vanhaa mittaria poistamatta. Patentoitu uimuriratkaisu virtauksen ja sedimentaation havaitsemiseksi. Erittäin suuri mittaustarkkuus vajaissa putkissa. Tarvitsetko mittausongelmaasi yksilöllisen ratkaisun vai haluatko nähdä lisää sovellusesimerkkejä? Ota meihin yhteyttä! NivuFlow on saatavana kytkentäkaappiin asennettavana yksikkönä tai tukevalla kenttäkotelolla varustettuna. 5

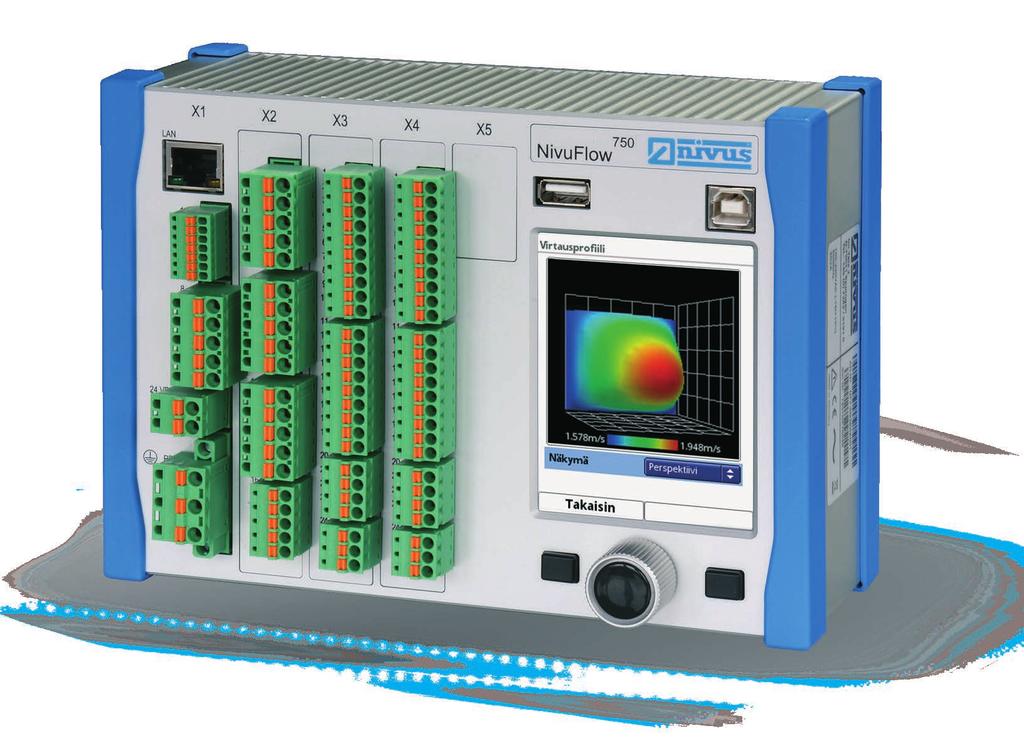

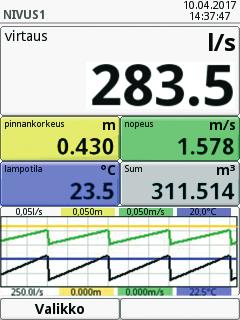

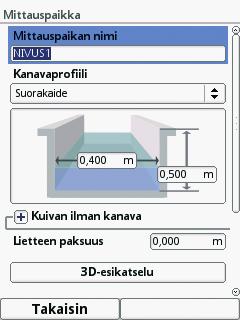

6 NivuFlow 750 yleislähetin Intuitiivinen käyttö yhdellä kädellä sekä kirkas ja tarkka värinäyttö mahdollistavat nopean, helpon ja kustannustehokkaan käyttöönoton asennuspaikalla. Erillisiä ohjelmointilaitteita tai ohjelmistoja ei tarvita. Uusimmat integroidut numeeriset purkausmallit mahdollistavat tarkemman, vakaamman ja luotettavamman virtausnopeuksien määrittämisen jopa hyvin haastavissa mittausolosuhteissa. Kolmiulotteinen virtausprofiili lasketaan reaaliajassa ja se esitetään lähettimen näytöllä. Laskentatulokseen vaikuttavat tekijät, kuten avokanavan muoto, poiston käyttäytyminen ja seinän karheus otetaan huomioon virtauslaskennan aikana. Pienikokoisen DIN-version lisäksi saatavilla on säänkestävä kenttäyksikkö, jossa on asianmukaiset liitännät ulkokäyttöön. 6

7 Tekniset tiedot, NivuFlow 750 DIN-kiskokotelo mahdollistaa helpon asennuksen laitekaappiin Täydelliset tekniset tiedot käyttöohjeessa Kenttäkotelo ,8 Mitat millimetreissä ,8 n. 130 Virtalähde Kotelo Käyttölämpötila -20 C C Varastointilämpötila -30 C C Maks. kosteus Näyttö Käyttö Liitäntä Tulot Lähdöt Ohjain Muisti Tiedonsiirto VAC, +10% / -15%, Hz tai 9 36 VDC, virrankulutus tyypillinen 14 VA Alumiini, muovi (asennus kytkentäkaappiin), muovi (kenttäkotelo) Suojaluokka IP 20 (asennus kytkentäkaappiin), IP 68 (kenttäkotelo) 80%, ei kondensoiva 240 x 360 pikseliä, väriä Pyörivä painike, 2 toimintonäppäintä, valikkojen kielet suomi, ruotsi, englanti, saksa ja muita kieliä Pistoke jousiliittimin Jopa 7 x 4-20 ma, jopa 4 x RS 485 jopa 9 virtausnopeusanturin liittämistä varten (multiplekserin kautta) Jopa 4 x 0/4-20 ma, jopa 5 x rele (SPDT) 3-vaiheinen ohjain, pikasulun ohjaus, säädettävä ohjaus virhetilanteessa 1,0 GB:n sisäinen muisti, mittaustietojen tallennus USB-muistitikulle etupaneelista Modbus, HART 7

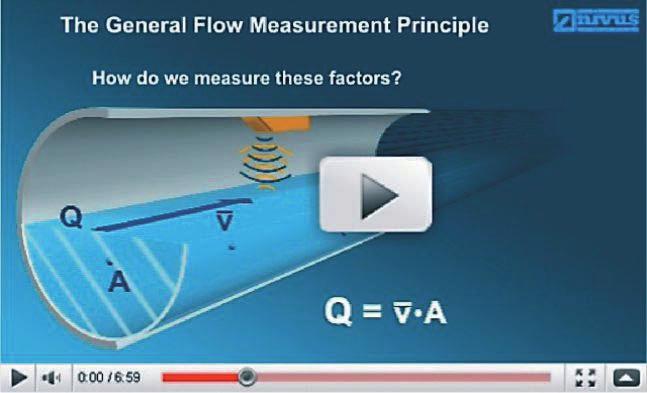

8 NivuFlow 750:n mittaustapa Virtausta ei voida mitata suoraan. Virtauksen Q:n havaitsemiseen tarvitaan useita tekijöitä: keskimääräinen virtausnopeus ja virtauksen poikkileikkaus. Näin saadaan yleinen kaava Q = V (keskimääräinen) * A Virtauksen poikkileikkaus A saadaan selville mittaamalla jatkuvasti täyttöastetta ja ottamalla huomioon avokanavan muoto. Virtauksen mittausperiaate on selostettu videolla osoitteessa Virtausnopeus saadaan selville hiukkasten nopeudesta. Useimmiten nesteessä on likahiukkasia ja kaasukuplia, jotka liikkuvat samalla nopeudella kuin neste. 8

9 Pinnankorkeuden mittaus (h) Virtausnopeuden mittaus (v) ristikorrelaatiomenetelmällä Tarkat virtausnopeuden mittaukset edellyttävät tarkkaa ja luotettavaa pinnankorkeuden mittausta kaikissa nesteeseen liittyvissä olosuhteissa. Moninkertaisesti varmennettu pinnankorkeuden mittausjärjestelmä on kehitetty usean vuoden kokemuksen pohjalta. Yhdistämällä hydrostaattista mittausta sekä vesi-ultraääni- ja ilma-ultraääni-mittausta löydetään ratkaisu kaikkiin mittaussovelluksiin. Lisäksi järjestelmään voidaan liittää ulkoisia 4 20 ma:n pinnankorkeusantureita, ultraääni- ja paineantureita. Virtausnopeuden määritykseen käytettävä mittausmenetelmä perustuu ultraäänen heijastumiseen. Eräs moderneimmista ja tehokkaimmista virtausnopeuden mittausmenetelmistä on NIVUS-ristikorrelaatiomenetelmä. Anturi lähettää nesteeseen ultraäänipulssin ja nesteessä olevat hiukkaset (hiukkaset, mineraalit tai kaasukuplat) heijastavat ultraäänipulssin takaisin anturille. Palaavat kaiut tallennetaan kaikukuvioina. 1. skannaus Ristikorrelaatio mahdollistaa erittäin tarkan virtausmittauksen vaihtelevissa virtausolosuhteissa. Toinen skannaus suoritetaan muutamaa millisekuntia myöhemmin. Tuloksena saadut heijastuskaiut tallennetaan. 2. skannaus Edut Paras mittaustarkkuus Vakaat lukemat Kalibrointia ei tarvita Virtausprofiilien määritys ja indikointi Tallennettujen heijastuskaikujen vastaavuus eri aikaviiveillä lasketaan ristikorrelaation avulla. Aikaviiveiden perusteella laite laskee nopeudet virtausprofiilin eri tasoille. 1. skannaus + 2. skannaus NivuFlow 750 määrittää virtausnopeuden jopa 9 x 16 mittausikkunassa. Kuvien vertaaminen 9

10 Paikan päällä mistä tahansa Integroitu dataloggeri takaa tietoturvan Tallennetut tiedot voidaan palauttaa milloin tahansa Verkkokäyttö ja parametrien asettaminen verkkokäytössä (kauko-ohjaus) Nopea ja koko mittauslaitteiston kattava etädiagnostiikka Viimeisimmät tekniikat NIVUS-COSP -järjestelmä perustuu uusimpiin virtausmalleihin ja se laskee yksittäisistä mittauspisteistä tiheän mittausverkon, joka kattaa koko virtauksen poikkileikkauksen. NivuFlow 750 tarjoaa mahdollisuuksia etähuoltoon, etädiagnostiikkaan sekä joustavaan integrointiin prosessien virtausjärjestelmiin ja kaukovalvontaan. Tieteellisesti testatut kanavakohtaiset matemaattiset reaaliaikaiset virtausmallit. Virtausnopeusjakaumien laskeminen lähellä seiniä sekä vaakasuuntaisten virtausprofiilien laskeminen. Nopeuden integraatio kattaa koko poikkileikkauksen. Ihanteellinen tutkittaessa keskimääräisiä virtausnopeuksia avokouruissa, joissa esiintyy virtaushäiriöitä. Tekniset tiedot, EX-erotusyksikkö ixt / kanavointilaite MPX Ex-erotusyksikkö ixt käytetään anturien liittämiseen Ex-tilaluokassa 1. MPX-tyypin kanavointilaite mahdollistaa jopa kolmen virtausnopeusanturin ja kolmen pinnankorkeusanturin käyttämisen yhdessä kanavassa Mitat millimetreissä Virtalähde Suojaluokka Ex-hyväksyntä IXT Tulot Lähdöt 12 VDC, maks. virrankulutus 9 W (tyypillinen 7 W), lähettimeltä IP20 ATEX ja IECEx, ATEX: TÜV14ATEX142076, IECEx:TUN (valinnaisesti 2) x analoginen 4-20 ma anturin liitäntä silmukasta Ex ib Gb IIB, yksi HART-yhteensopiva 2 (valinnaisesti 4) x anturiliitäntä Ex ib Gb IIB RS485-liitännällä RS 485 lähettimeen Täydelliset tekniset tiedot käyttöohjeessa 10

11 NIVUS - vesiteollisuuden instrumentointia Sopiva ratkaisu jokaiseen sovellukseen. Toimiviksi havaitut mittausjärjestelmät, jotka sopivat täydellisesti tarpeisiisi. Mittausjärjestelmät, jotka mittaavat juuri sitä, mitä niiden kuuluu, luotettavasti ja tarkasti jopa vaikeissa olosuhteissa. Seisomme tämän väitteen takana! Laaja mittausjärjestelmävalikoima Tarjoamme sopivan menetelmän jokaiseen virtausmittaussovellukseen. h Ristikorrelaatio Kulkuaika Tutka Doppler Pato Anturivalikoima Sopiva anturi jokaiseen sovellukseen tarjoamme laajimman valikoiman erityyppisiä antureita. Mittausjärjestelmät ja mittauksen ohjaus Tarjoamme koko tuotevalikoiman helppokäyttöisistä integroidulla numeerisella näytöllä varustetuista lähettimistä aina kokonaisiin prosessinvalvontajärjestelmiin. Asiantunteva neuvonta Asiantuntijamme hyödyntävät monivuotista kokemustaan veden ja jäteveden mittaamisesta. Näin pystymme kehittämään sovelluksiisi parhaat mahdolliset ratkaisut. Edut Tarkat ja luotettavat mittaustulokset Täydellisesti mitoitetut mittausjärjestelmät Nopea ja helppo asennus ja käyttöönotto säästävät kustannuksia Integroitujen järjestelmien ansiosta henkilöstökulut ovat alhaiset 11
