Tiedonsiirron käyttötapaus:

Transkriptio

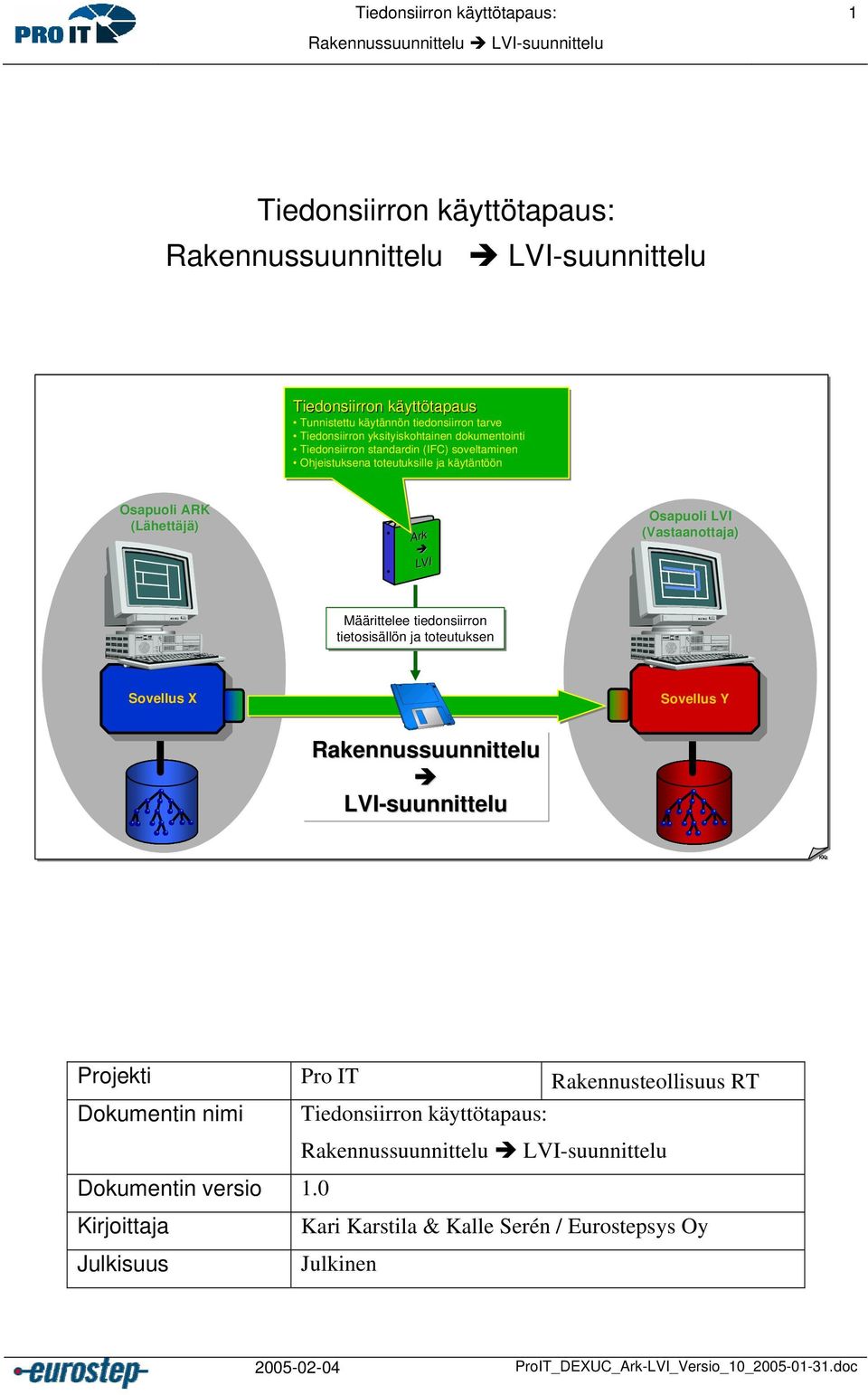

1 Tiedonsiirron käyttötapaus: Tiedonsiirron käyttötapaus: Tiedonsiirron käyttötapaus Tunnistettu käytännön tiedonsiirron tarve Tiedonsiirron yksityiskohtainen dokumentointi Tiedonsiirron standardin (IFC) soveltaminen Ohjeistuksena toteutuksille ja käytäntöön Osapuoli ARK (Lähettäjä) Ark LVI Osapuoli LVI (Vastaanottaja) Määrittelee tiedonsiirron tietosisällön ja toteutuksen Sovellus X Sovellus X Rakennussuunnittelu LVI-suunnittelu Sovellus Sovellus Y Y KKa Projekti Pro IT Rakennusteollisuus RT Dokumentin nimi Tiedonsiirron käyttötapaus: Dokumentin versio.0 Kirjoittaja Kari Karstila & Kalle Serén / Eurostepsys Oy Julkisuus Julkinen ProIT_DEXUC_Ark-LVI_Versio_0_ doc

2 Tiedonsiirron käyttötapaus: 2 OSA KÄYTTÖTAPAUKSEN KUVAUS: PERUSTEET JA TIETOSISÄLTÖ... 3 JOHDANTO YLEISTÄ DOKUMENTIN SISÄLTÖ PERUSTEET KÄYTTÖTAPAUKSEN NIMI JA KOHDEALUE RAJAUS Tiedonsiirron tarkoitus ja karkea tietosisältö Osapuolet ja sovellukset Käyttötapauksen alatapaukset LIITTYMINEN RAKENNUSPROSESSIIN LÄHTÖOLETUKSET TIETOSISÄLTÖ PROJEKTI TONTIN TIEDOT RAKENNUKSEN TIEDOT KERROSTEN TIEDOT TILOJEN TIEDOT RAKENNUSOSIEN TIEDOT Rakennusosatyypit Rakennusosien 3D-muoto (geometria) Sijaintitieto Rakennusosien rakennetyyppi ja materiaaliominaisuudet YHTEENVETO TIETOSISÄLLÖSTÄ RAKENNUKSEN TUOTEMALLINNUKSEN OHJEISTUS KÄYTÄNNÖN TIEDONSIIRTOJEN TIETOSISÄLLÖN RAJAUKSEN KUVAUS... 6 OSA 2 KÄYTTÖTAPAUKSEN TOTEUTUS: IFC-TOTEUTUS... 7 JOHDANTO TIEDONSIIRRON IFC-TOTEUTUS IFC-TUOTEMALLIN MINIMISISÄLTÖ RAKENNUSOSIEN TOTEUTUS IFC-LUOKILLA KÄYTTÖTAPAUKSEN IFC-ASPEKTIT IFC-TIEDONSIIRRON FORMAATIT VIITTEET LIITE. LYHYT SANASTO LIITE 2. TIEDONSIIRRON TIETOSISÄLLÖN KUVAUKSEN LYHYT TARKISTUSLITA LIITE 3. TIEDONSIIRRON TOTEUTUKSEN LYHYT TARKISTUSLISTA LIITE 4. TIEDONSIIRRON KÄYTTÖTAPAUKSEN IFC-TOTEUTUKSEN IFC- ASPEKTIKORTIT ProIT_DEXUC_Ark-LVI_Versio_0_ doc

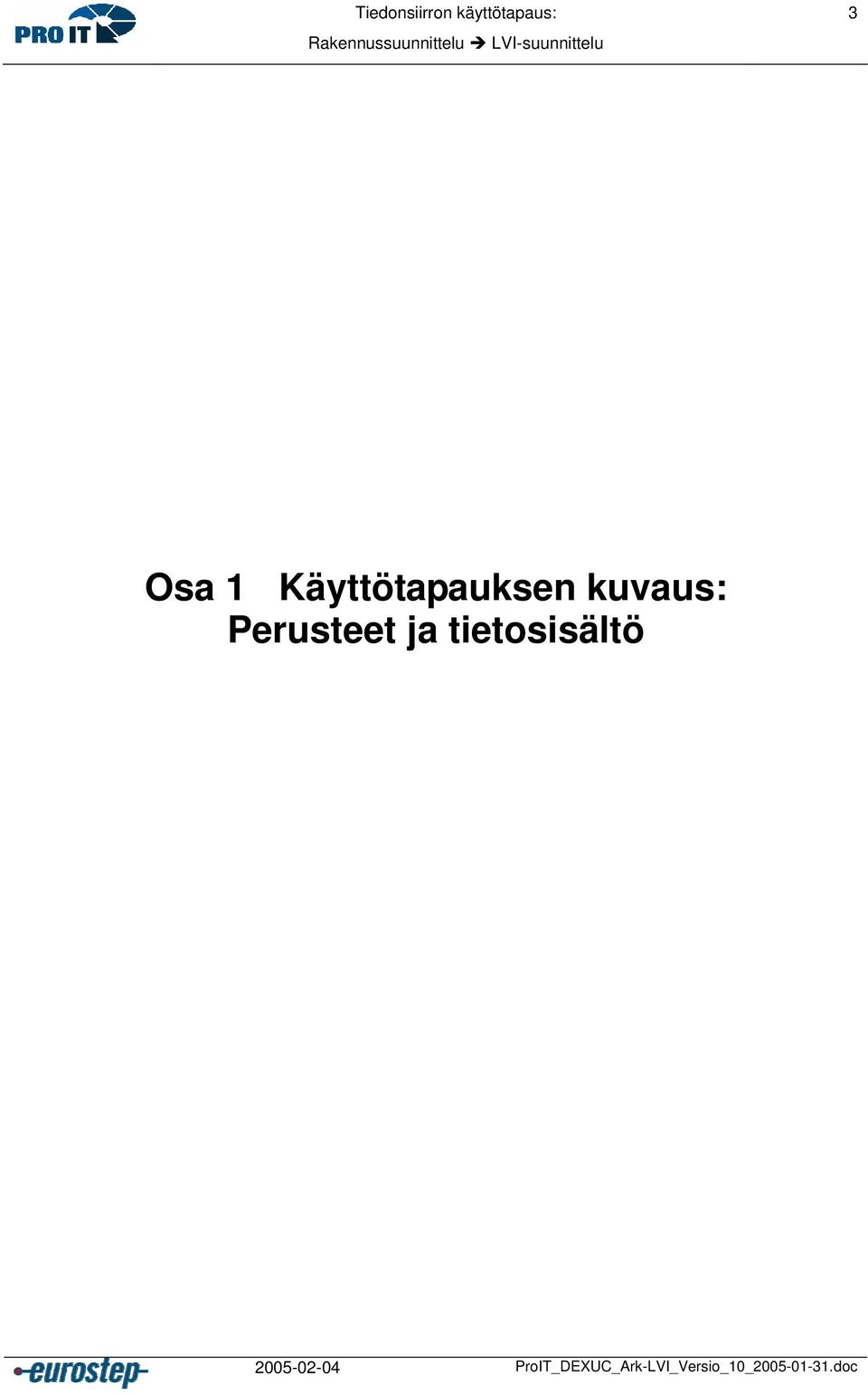

3 Tiedonsiirron käyttötapaus: 3 Osa Käyttötapauksen kuvaus: Perusteet ja tietosisältö ProIT_DEXUC_Ark-LVI_Versio_0_ doc

4 Tiedonsiirron käyttötapaus: 4 Johdanto Tämä dokumentti on tiedonsiirron käyttötapauksen määrittely (spesifikaatio) tiedonsiirrolle rakennussuunnittelusta LVI-suunnitteluun. Tämä tiedonsiirron käyttötapaus koskee erityisesti digitaalisen 3D-mallin ja tuotetiedon siirtoa tietokonesovellusten kesken.. Yleistä Tiedonsiirron käyttötapaus (lyh. käyttötapaus) on tunnistettu käytännön tiedonsiirron tarve, esimerkiksi rakennushankkeissa, jonka tiedonsiirron vaatimukset ja toteutus on yksityiskohtaisesti dokumentoitu (kuva ). Käyttötapauksen käytännön tiedonsiirrot tapahtuvat rakennushankkeissa, niiden osapuolien ja heidän tietokonesovellustensa välillä. Tiedonsiirron käyttötapaus Tunnistettu käytännön tiedonsiirron tarve Tiedonsiirron yksityiskohtainen dokumentointi Tiedonsiirron standardin (IFC) soveltaminen Ohjeistuksena toteutuksille ja käytäntöön Osapuoli ARK (Lähettäjä) Ark LVI Osapuoli LVI (Vastaanottaja) Määrittelee tiedonsiirron tietosisällön ja toteutuksen Sovellus Sovellus X X Sovellus Y Sovellus Y KKa Kuva. Tiedonsiirron käyttötapaus. Käyttötapauksen spesifikaation tarkoituksena on toisaalta toimia ohjeena tiedonsiirron käyttötapauksen toteutuksille sovelluksissa, sekä toisaalta rakennushankkeiden käyttötapauksen käytännön tiedonsiirtoja varten määritellä käyttötapauksen rajaus ja vaatimukset sekä siirrettävät tiedot..3 Dokumentin sisältö Dokumentti kuvaa käyttötapauksen tarkoituksen, rajauksen ja lähtöoletukset, sekä määrittelee käyttötapauksessa siirrettävät tiedot tiedonsiirron toteutuksesta riippumattomassa muodossa. Lisäksi dokumentti kuvaa käyttötapauksen mukaisen tiedonsiirron toteutuksen IFC-tiedonsiirron standardia käyttäen. Dokumentti on jaettu kahteen osaan. Osa koskee käyttötapauksen perusteita, määrittelyä ja tietosisältöä yleisesti, ilman tiedonsiirron toteutustapaa. Osan tarkoituksena on antaa yleiskuva käyttötapauksesta ja Osa on siten suunnattu sekä ohjelmistokehittäjille että käyttäjille ProIT_DEXUC_Ark-LVI_Versio_0_ doc

5 Tiedonsiirron käyttötapaus: 5 Osa 2 kuvaa käyttötapauksen toteutuksen IFC-spesifikaatiota käyttäen. Tämä toteutus perustuu kesällä 2004 julkaistuun versiooon IFC 2x2 Addendum []. Osa 2 on tarkoitettu lähinnä ohjelmistototeuttajia varten. Tähän dokumenttiin suoraan liittyvää viitemateriaalia, tai muuten aihetta sivuavaa dokumentaatiota ovat: ProIT Arkkitehdin tuotemallisuunnittelu Yleiset perusteet ja ohjeita, joka antaa kuvaa rakennussuunnittelun tuotemallinnuksen yleisiä periaatteita ja antaa mallinnusohjeita sekä määrittelee tiloille käytettävät nimikkeet, tyyppitunnukset [2]. ProIT Rakennetyyppikirjasto, joka määrittelee eri rakennusosille joukon yleisesti käytettyjä rakennetyyppejä ja niiden nimikkeet [4]. IFC Aspect card library, joka kuvaa IFC-tuotetietomallin osittelun aspekteihin, joita hyödynnetään tiedonsiirron käyttötapausten IFC-toteutuksessa [7]. Talo 2000-nimikkeistö, joka määrittelee Talo 2000-luokitusjärjestelmän, sisältyy viitteeseen [8]. CAD-toimittajien ohjelmistokohtainen IFC-ohjeistus tuotemallintamisesta ja IFCtiedonsiirrosta. Ainakin seuraaviin sovelluksiin löytyy IFC-ohjeistusta: ArchiCAD [9] ja [0] sekä AutoCAD ADT [] ProIT_DEXUC_Ark-LVI_Versio_0_ doc

6 Tiedonsiirron käyttötapaus: 6 2 Perusteet 2. Käyttötapauksen nimi ja kohdealue Tämän tiedonsiirron käyttötapauksen nimi on Tiedonsiirto rakennussuunnittelusta LVI-suunnitteluun. Käyttötapauksen tarkoituksena on siirtää rakennussuunnittelun tuottama rakennuksen 3Dgeometriatieto tai rakennuksen tuotemallitieto LVI-suunnittelun lähtötiedoksi. Käyttötapauksen mukaiset tiedonsiirrot voi toistua käytännön hankkeissa eri karkeustason tiedoilla, hankkeen eri vaiheissa. Tiedonsiirron käyttötapaus eri suunnitelmien (ARK, RAK, LVI) keskinäiseksi koordinoimiseksi ja törmäystarkastelua varten on oma erillinen käyttötapauksensa. 2.2 Rajaus 2.2. Tiedonsiirron tarkoitus ja karkea tietosisältö Käyttötapauksen tarkoituksena on siirtää rakennussuunnittelun tuotemallin sisältämä rakennuksen 3D geometriatieto sekä mahdollisesti myös tilojen ja rakennusosien ominaisuustietoa LVI-suunnittelun lähtötiedoksi. Tässä yhteydessä on syytä erottaa seuraavat käsitteet: Geometria-tieto tarkoittaa tässä tapauksessa 3D-muotoa kuvaavia elementtejä, joilla ei ole tarkempaa tyyppi tai luokittelutietoa rakennusosasta tai yhteyttä rakennusosa-olioihin, jonka muotoa geometriatieto kuvaa. Geometria-tiedosta ei voida tunnistaa rakennusosan tietoja. Rakennuksen 3D-malli on rakennuksen 3D-geometrian sisältämä malli, jossa ei kuitenkaan välttämättä ole tietoa rakennusosista, niiden tyypeistä ja erityisistä ominaisuuksista. Rakennuksen tuotemalli on malli, joka sisältää rakennuksen osat, tilat, rakennusosat ja laiteosat, tunnistettavina olioina, joilla on ominaisuuksia, kuten tunniste, 3D-muoto (geometria), rakennetyyppi jne., sekä keskinäisiä relaatioita. Rakennuksen geometriaa voidaan LVI-suunnittelussa käyttää viitegeometriana, johon voidaan viitata LVI-suunnitelmaa (LVI-järjestelmien laiteosien mallintamista) laadittaessa. Tuotemallitieto voi toimia osana lähtötietoja myös LVI-analyyseille. Kohdassa on erotettu käyttötapauksen kaksi alatapausta. Käyttötapaus ei määrittele tiedonsiirtoa koskevia sopimusoikeudellisia, vastuu- yms. asioita. Niistä on sovittava erikseen. Aihetta koskevia yleisiä ohjeita ollaan kehittämässä toisaalla. Rakennushankkeiden tiedonhallinnasta ja tiedonsiirrosta voidaan ja tulisi sopia ja antaa tarkennettua ohjeistusta myös hankekohtaisissa ICT-ohjeissa ProIT_DEXUC_Ark-LVI_Versio_0_ doc

7 Tiedonsiirron käyttötapaus: Osapuolet ja sovellukset Tiedonsiirron käyttötapauksen osapuolina ja sovelluksina ovat tyypillisesti (kuva 2): Tiedon lähettäjä: Rakennussuunnittelu (arkkitehti), joka on mallipohjaisella CADsovelluksella tuottanut rakennuksen 3D-mallin tai tuotemallin. Tiedon vastaanottaja: LVI-suunnittelu (LVI-suunnittelija), joka LVI-suunnittelun CADsovelluksella suunnittelee LVI-järjestelmän laiteosineen käyttäen rakennuksen 3D-mallia viitemallina tai lähtötietona. Selitykset: Rooli (Osapuoli) Arkkitehti Rakennussuunnittelu Toiminto Sovellustyyppi Tietosisältö Rakennussuunnittelu-CAD (Alustava) Rakennusosamalli: Tontti, rakennus, kerrokset Tilat: Muoto, sijainti, käyttötarkoitus Rakennusosat: Muoto, sijainti, rakennetyyppi, materiaali Laiteosat: Muoto, sijainti LVI-suunnittelija LVI-suunnittelu LVI-CAD KKa Kuva 2. Tiedonsiirron käyttötapauksen osapuolet, toiminnot ja sovellustyypit. Käyttötapauksen rajaukseen sisältyy harmaa alue Käyttötapauksen alatapaukset Tiedonsiirron käyttötapaus jakaantuu kahteen alatapaukseen, jotka ovat: Rakennuksen 3D-malli referenssimalliksi tiedonsiirron käyttötapaus, joka kattaa rakennuksen pelkän 3D-geometriatiedon siirron. Tässä tapauksessa tiedonsiirron tavoitteena on arkkitehdin tuottaman 3D-mallin käyttö LVI-suunnittelun referenssimallina. Rakennuksen tuotemallin tiedonsiirron käyttötapaus, joka kattaa rakennuksen tuotemallin (tilat ja rakennusosat sekä niiden 3D-geometria ja materiaali- yms. ominaisuuksia) tiedonsiirron. Tässä tapauksessa tiedonsiirron tavoitteena voi olla edellisen lisäksi tuotemallin käyttö myös esimerkiksi LVI-suunnittelun analyysien pohjana, jossa tarvitaan tietoja tilojen käyttötarkoituksista, rakennusosien materiaaliominaisuuksista, jne ProIT_DEXUC_Ark-LVI_Versio_0_ doc

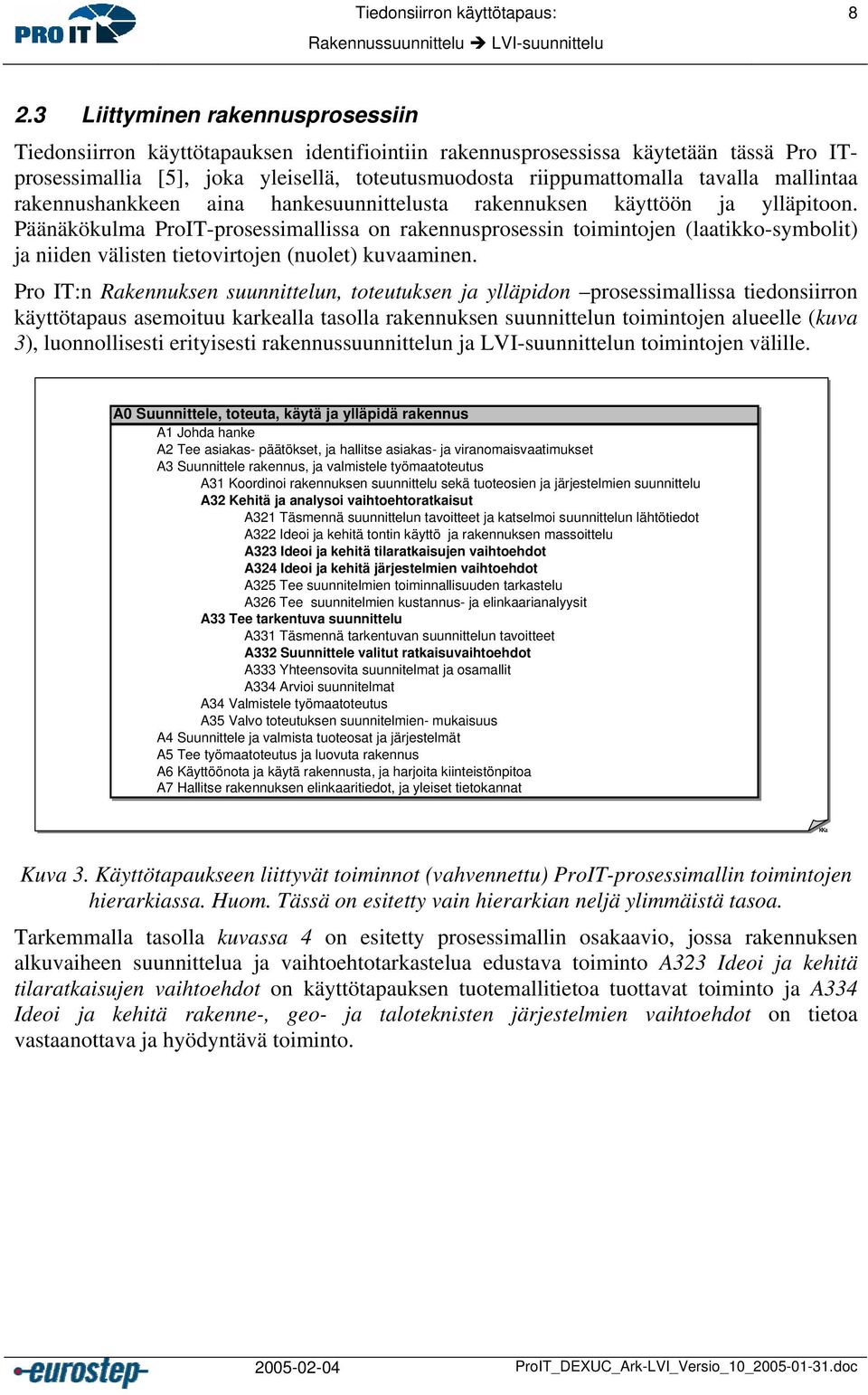

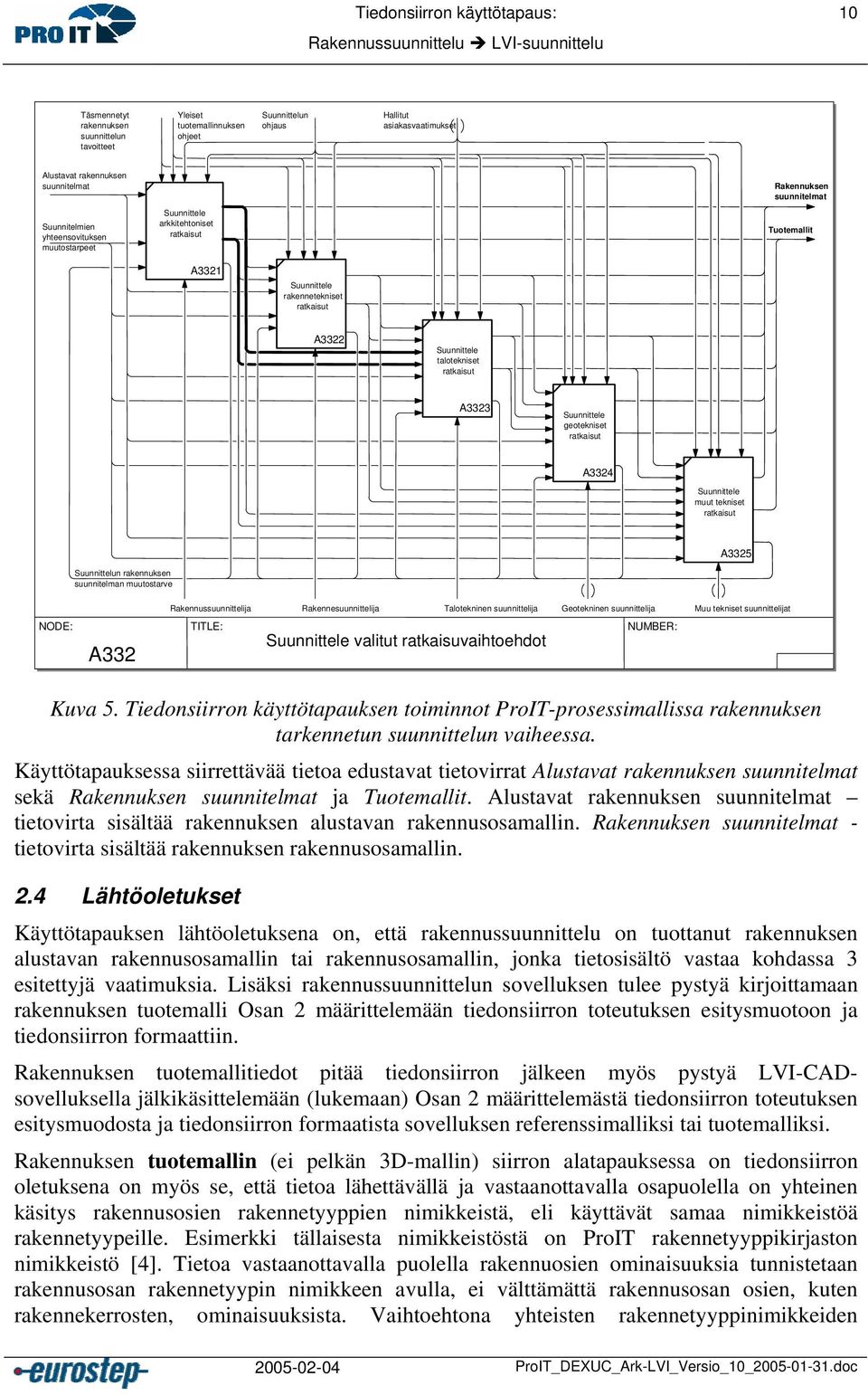

8 Tiedonsiirron käyttötapaus: Liittyminen rakennusprosessiin Tiedonsiirron käyttötapauksen identifiointiin rakennusprosessissa käytetään tässä Pro ITprosessimallia [5], joka yleisellä, toteutusmuodosta riippumattomalla tavalla mallintaa rakennushankkeen aina hankesuunnittelusta rakennuksen käyttöön ja ylläpitoon. Päänäkökulma ProIT-prosessimallissa on rakennusprosessin toimintojen (laatikko-symbolit) ja niiden välisten tietovirtojen (nuolet) kuvaaminen. Pro IT:n Rakennuksen suunnittelun, toteutuksen ja ylläpidon prosessimallissa tiedonsiirron käyttötapaus asemoituu karkealla tasolla rakennuksen suunnittelun toimintojen alueelle (kuva 3), luonnollisesti erityisesti rakennussuunnittelun ja LVI-suunnittelun toimintojen välille. A0 Suunnittele, toteuta, käytä ja ylläpidä rakennus A Johda hanke A2 Tee asiakas- päätökset, ja hallitse asiakas- ja viranomaisvaatimukset A3 Suunnittele rakennus, ja valmistele työmaatoteutus A3 Koordinoi rakennuksen suunnittelu sekä tuoteosien ja järjestelmien suunnittelu A32 Kehitä ja analysoi vaihtoehtoratkaisut A32 Täsmennä suunnittelun tavoitteet ja katselmoi suunnittelun lähtötiedot A322 Ideoi ja kehitä tontin käyttö ja rakennuksen massoittelu A323 Ideoi ja kehitä tilaratkaisujen vaihtoehdot A324 Ideoi ja kehitä järjestelmien vaihtoehdot A325 Tee suunnitelmien toiminnallisuuden tarkastelu A326 Tee suunnitelmien kustannus- ja elinkaarianalyysit A33 Tee tarkentuva suunnittelu A33 Täsmennä tarkentuvan suunnittelun tavoitteet A332 Suunnittele valitut ratkaisuvaihtoehdot A333 Yhteensovita suunnitelmat ja osamallit A334 Arvioi suunnitelmat A34 Valmistele työmaatoteutus A35 Valvo toteutuksen suunnitelmien- mukaisuus A4 Suunnittele ja valmista tuoteosat ja järjestelmät A5 Tee työmaatoteutus ja luovuta rakennus A6 Käyttöönota ja käytä rakennusta, ja harjoita kiinteistönpitoa A7 Hallitse rakennuksen elinkaaritiedot, ja yleiset tietokannat KKa Kuva 3. Käyttötapaukseen liittyvät toiminnot (vahvennettu) ProIT-prosessimallin toimintojen hierarkiassa. Huom. Tässä on esitetty vain hierarkian neljä ylimmäistä tasoa. Tarkemmalla tasolla kuvassa 4 on esitetty prosessimallin osakaavio, jossa rakennuksen alkuvaiheen suunnittelua ja vaihtoehtotarkastelua edustava toiminto A323 Ideoi ja kehitä tilaratkaisujen vaihtoehdot on käyttötapauksen tuotemallitietoa tuottavat toiminto ja A334 Ideoi ja kehitä rakenne-, geo- ja taloteknisten järjestelmien vaihtoehdot on tietoa vastaanottava ja hyödyntävä toiminto ProIT_DEXUC_Ark-LVI_Versio_0_ doc

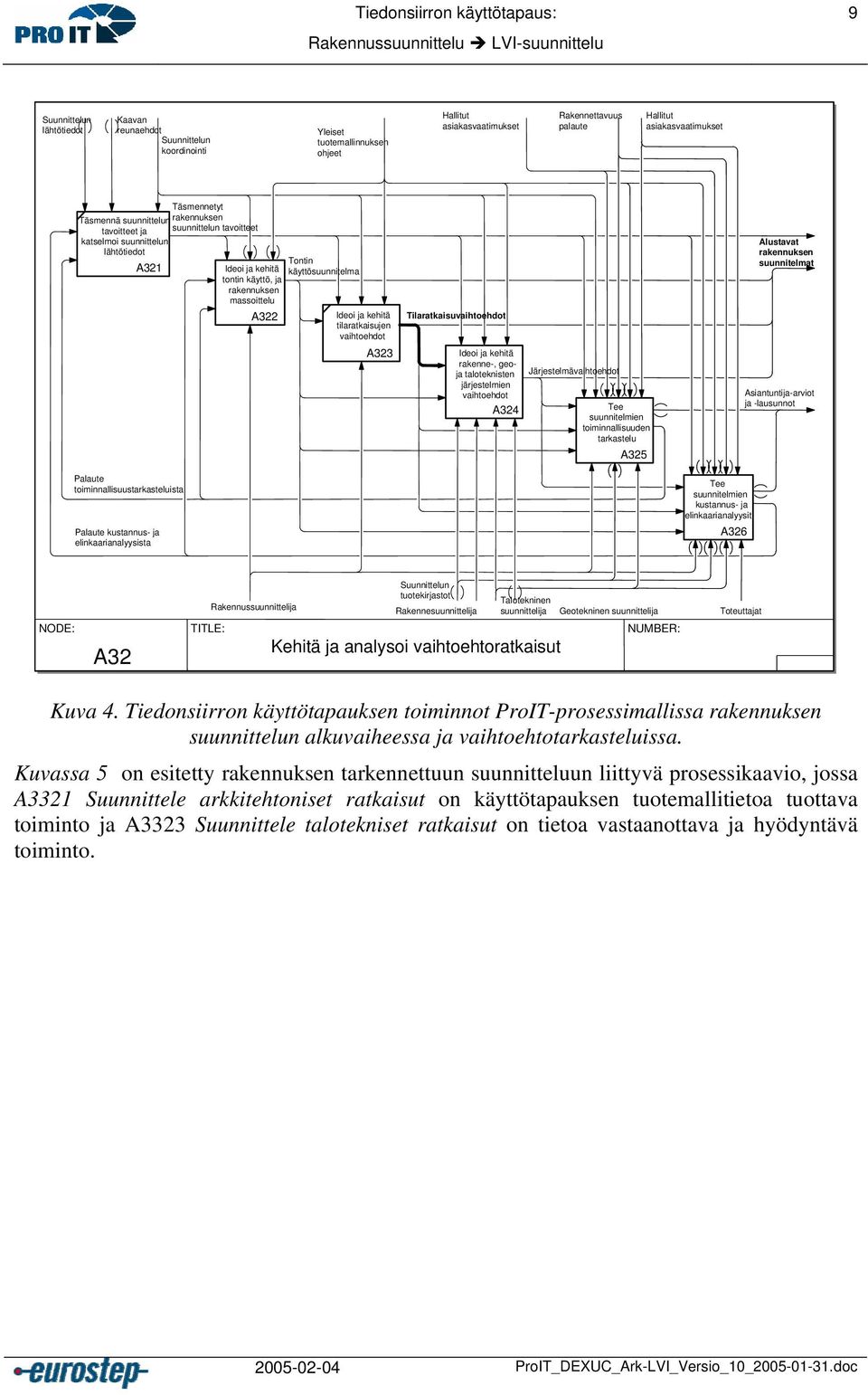

9 Tiedonsiirron käyttötapaus: 9 Suunnittelun lähtötiedot Kaavan reunaehdot Suunnittelun koordinointi Yleiset tuotemallinnuksen ohjeet Hallitut asiakasvaatimukset Rakennettavuus palaute Hallitut asiakasvaatimukset Täsmennetyt Täsmennä suunnittelun rakennuksen tavoitteet ja suunnittelun tavoitteet katselmoi suunnittelun lähtötiedot A32 Ideoi ja kehitä tontin käyttö, ja rakennuksen massoittelu A322 Tontin käyttösuunnitelma Ideoi ja kehitä tilaratkaisujen vaihtoehdot A323 Tilaratkaisuvaihtoehdot Ideoi ja kehitä rakenne-, geoja taloteknisten järjestelmien vaihtoehdot A324 Järjestelmävaihtoehdot Tee suunnitelmien toiminnallisuuden tarkastelu A325 Alustavat rakennuksen suunnitelmat Asiantuntija-arviot ja -lausunnot Palaute toiminnallisuustarkasteluista Palaute kustannus- ja elinkaarianalyysista Tee suunnitelmien kustannus- ja elinkaarianalyysit A326 NODE: TITLE: NUMBER: A32 Suunnittelun tuotekirjastot Talotekninen Rakennussuunnittelija Rakennesuunnittelija suunnittelija Geotekninen suunnittelija Kehitä ja analysoi vaihtoehtoratkaisut Toteuttajat Kuva 4. Tiedonsiirron käyttötapauksen toiminnot ProIT-prosessimallissa rakennuksen suunnittelun alkuvaiheessa ja vaihtoehtotarkasteluissa. Kuvassa 5 on esitetty rakennuksen tarkennettuun suunnitteluun liittyvä prosessikaavio, jossa A332 Suunnittele arkkitehtoniset ratkaisut on käyttötapauksen tuotemallitietoa tuottava toiminto ja A3323 Suunnittele talotekniset ratkaisut on tietoa vastaanottava ja hyödyntävä toiminto ProIT_DEXUC_Ark-LVI_Versio_0_ doc

10 Tiedonsiirron käyttötapaus: 0 Täsmennetyt rakennuksen suunnittelun tavoitteet Yleiset tuotemallinnuksen ohjeet Suunnittelun ohjaus Hallitut asiakasvaatimukset Alustavat rakennuksen suunnitelmat Suunnitelmien yhteensovituksen muutostarpeet Suunnittele arkkitehtoniset ratkaisut Rakennuksen suunnitelmat Tuotemallit A332 Suunnittele rakennetekniset ratkaisut A3322 Suunnittele talotekniset ratkaisut A3323 Suunnittele geotekniset ratkaisut A3324 Suunnittele muut tekniset ratkaisut A3325 Suunnittelun rakennuksen suunnitelman muutostarve Rakennussuunnittelija Rakennesuunnittelija Talotekninen suunnittelija Geotekninen suunnittelija Muu tekniset suunnittelijat NODE: TITLE: NUMBER: A332 Suunnittele valitut ratkaisuvaihtoehdot Kuva 5. Tiedonsiirron käyttötapauksen toiminnot ProIT-prosessimallissa rakennuksen tarkennetun suunnittelun vaiheessa. Käyttötapauksessa siirrettävää tietoa edustavat tietovirrat Alustavat rakennuksen suunnitelmat sekä Rakennuksen suunnitelmat ja Tuotemallit. Alustavat rakennuksen suunnitelmat tietovirta sisältää rakennuksen alustavan rakennusosamallin. Rakennuksen suunnitelmat - tietovirta sisältää rakennuksen rakennusosamallin. 2.4 Lähtöoletukset Käyttötapauksen lähtöoletuksena on, että rakennussuunnittelu on tuottanut rakennuksen alustavan rakennusosamallin tai rakennusosamallin, jonka tietosisältö vastaa kohdassa 3 esitettyjä vaatimuksia. Lisäksi rakennussuunnittelun sovelluksen tulee pystyä kirjoittamaan rakennuksen tuotemalli Osan 2 määrittelemään tiedonsiirron toteutuksen esitysmuotoon ja tiedonsiirron formaattiin. Rakennuksen tuotemallitiedot pitää tiedonsiirron jälkeen myös pystyä LVI-CADsovelluksella jälkikäsittelemään (lukemaan) Osan 2 määrittelemästä tiedonsiirron toteutuksen esitysmuodosta ja tiedonsiirron formaatista sovelluksen referenssimalliksi tai tuotemalliksi. Rakennuksen tuotemallin (ei pelkän 3D-mallin) siirron alatapauksessa on tiedonsiirron oletuksena on myös se, että tietoa lähettävällä ja vastaanottavalla osapuolella on yhteinen käsitys rakennusosien rakennetyyppien nimikkeistä, eli käyttävät samaa nimikkeistöä rakennetyypeille. Esimerkki tällaisesta nimikkeistöstä on ProIT rakennetyyppikirjaston nimikkeistö [4]. Tietoa vastaanottavalla puolella rakennuosien ominaisuuksia tunnistetaan rakennusosan rakennetyypin nimikkeen avulla, ei välttämättä rakennusosan osien, kuten rakennekerrosten, ominaisuuksista. Vaihtoehtona yhteisten rakennetyyppinimikkeiden ProIT_DEXUC_Ark-LVI_Versio_0_ doc

11 Tiedonsiirron käyttötapaus: käytölle on rakennusosien materiaaliominaisuuksien ja materiaalikerrosten siirto osana rakennusosia ProIT_DEXUC_Ark-LVI_Versio_0_ doc

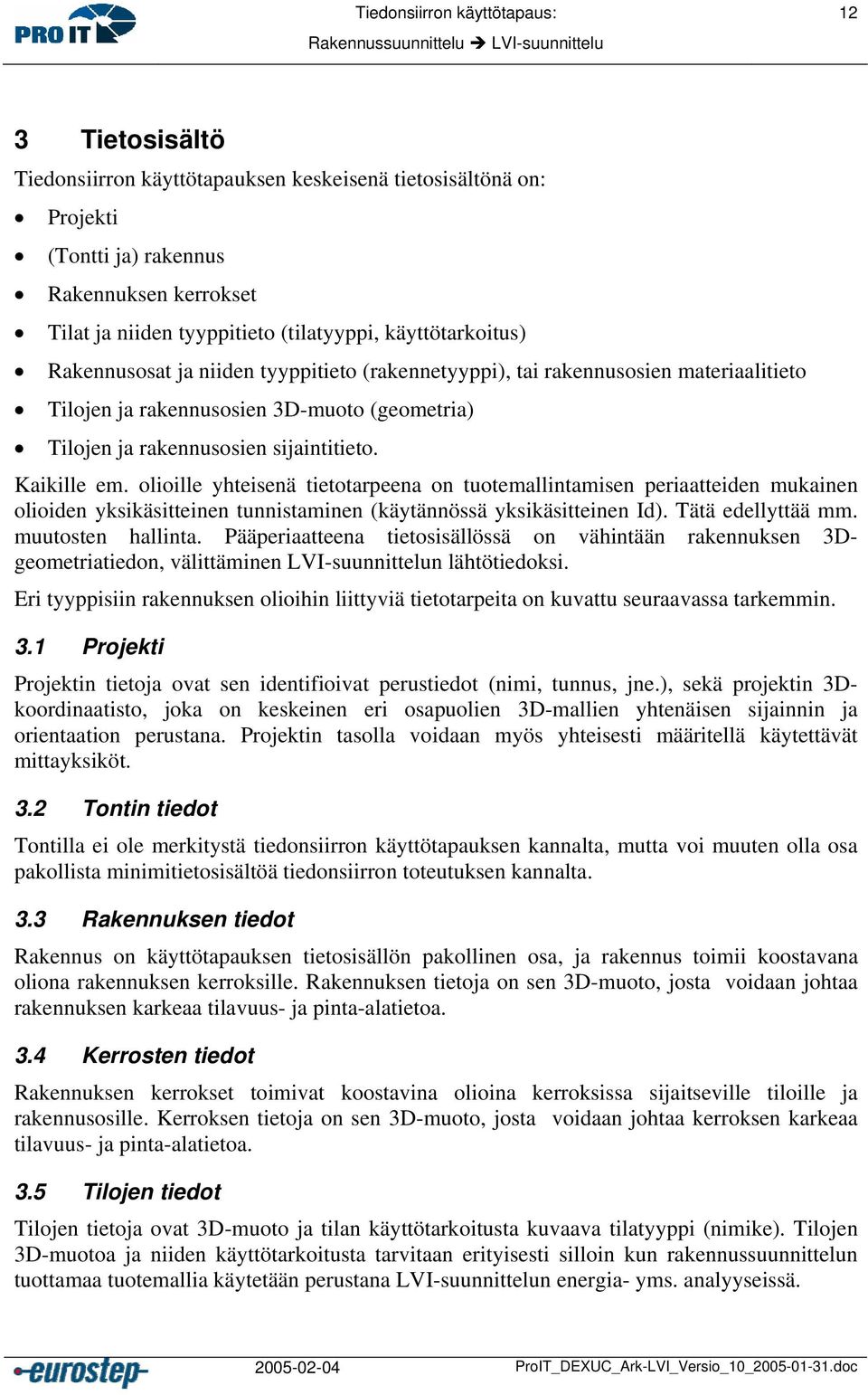

12 Tiedonsiirron käyttötapaus: 2 3 Tietosisältö Tiedonsiirron käyttötapauksen keskeisenä tietosisältönä on: Projekti (Tontti ja) rakennus Rakennuksen kerrokset Tilat ja niiden tyyppitieto (tilatyyppi, käyttötarkoitus) Rakennusosat ja niiden tyyppitieto (rakennetyyppi), tai rakennusosien materiaalitieto Tilojen ja rakennusosien 3D-muoto (geometria) Tilojen ja rakennusosien sijaintitieto. Kaikille em. olioille yhteisenä tietotarpeena on tuotemallintamisen periaatteiden mukainen olioiden yksikäsitteinen tunnistaminen (käytännössä yksikäsitteinen Id). Tätä edellyttää mm. muutosten hallinta. Pääperiaatteena tietosisällössä on vähintään rakennuksen 3Dgeometriatiedon, välittäminen LVI-suunnittelun lähtötiedoksi. Eri tyyppisiin rakennuksen olioihin liittyviä tietotarpeita on kuvattu seuraavassa tarkemmin. 3. Projekti Projektin tietoja ovat sen identifioivat perustiedot (nimi, tunnus, jne.), sekä projektin 3Dkoordinaatisto, joka on keskeinen eri osapuolien 3D-mallien yhtenäisen sijainnin ja orientaation perustana. Projektin tasolla voidaan myös yhteisesti määritellä käytettävät mittayksiköt. 3.2 Tontin tiedot Tontilla ei ole merkitystä tiedonsiirron käyttötapauksen kannalta, mutta voi muuten olla osa pakollista minimitietosisältöä tiedonsiirron toteutuksen kannalta. 3.3 Rakennuksen tiedot Rakennus on käyttötapauksen tietosisällön pakollinen osa, ja rakennus toimii koostavana oliona rakennuksen kerroksille. Rakennuksen tietoja on sen 3D-muoto, josta voidaan johtaa rakennuksen karkeaa tilavuus- ja pinta-alatietoa. 3.4 Kerrosten tiedot Rakennuksen kerrokset toimivat koostavina olioina kerroksissa sijaitseville tiloille ja rakennusosille. Kerroksen tietoja on sen 3D-muoto, josta voidaan johtaa kerroksen karkeaa tilavuus- ja pinta-alatietoa. 3.5 Tilojen tiedot Tilojen tietoja ovat 3D-muoto ja tilan käyttötarkoitusta kuvaava tilatyyppi (nimike). Tilojen 3D-muotoa ja niiden käyttötarkoitusta tarvitaan erityisesti silloin kun rakennussuunnittelun tuottamaa tuotemallia käytetään perustana LVI-suunnittelun energia- yms. analyyseissä ProIT_DEXUC_Ark-LVI_Versio_0_ doc

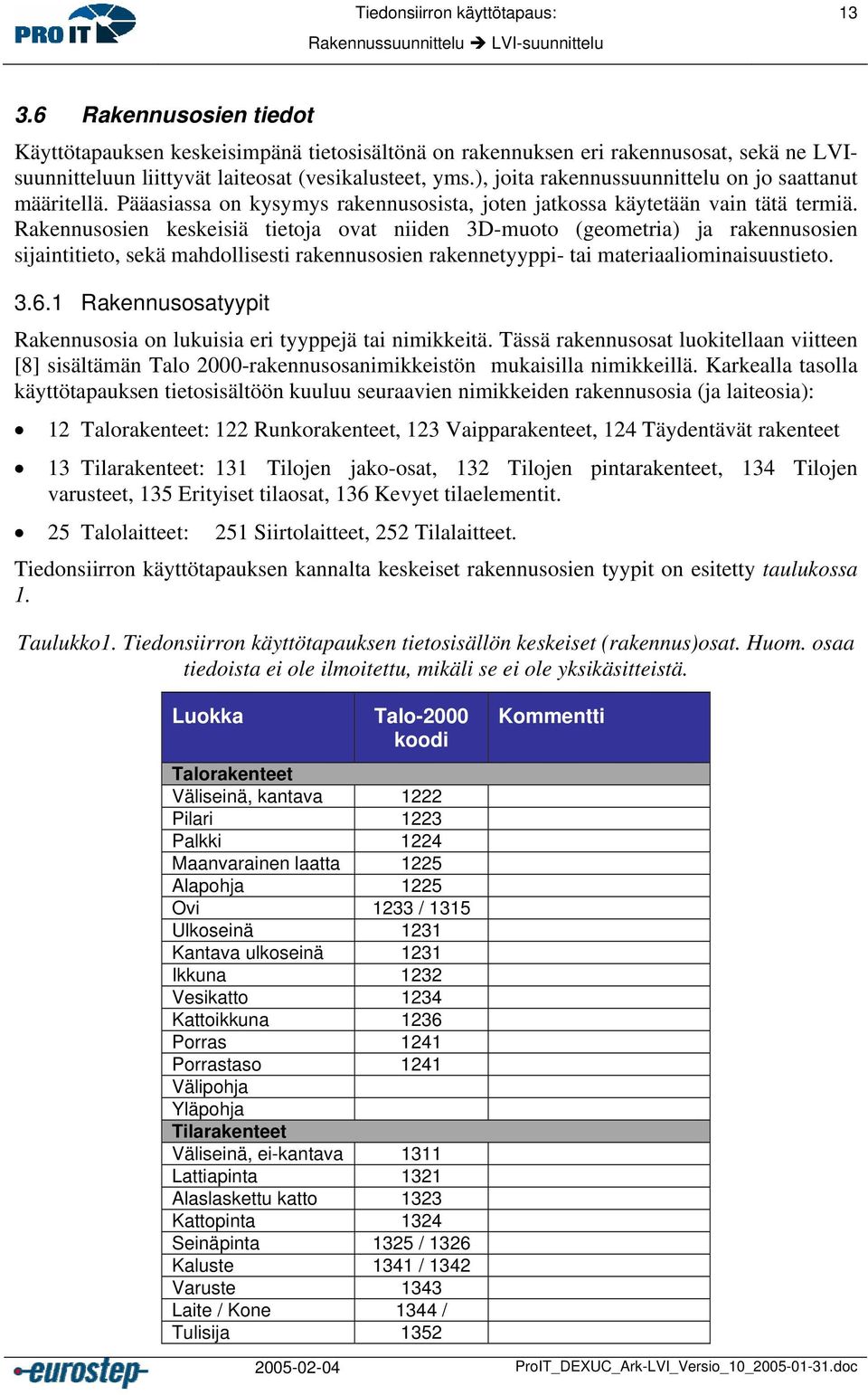

13 Tiedonsiirron käyttötapaus: Rakennusosien tiedot Käyttötapauksen keskeisimpänä tietosisältönä on rakennuksen eri rakennusosat, sekä ne LVIsuunnitteluun liittyvät laiteosat (vesikalusteet, yms.), joita rakennussuunnittelu on jo saattanut määritellä. Pääasiassa on kysymys rakennusosista, joten jatkossa käytetään vain tätä termiä. Rakennusosien keskeisiä tietoja ovat niiden 3D-muoto (geometria) ja rakennusosien sijaintitieto, sekä mahdollisesti rakennusosien rakennetyyppi- tai materiaaliominaisuustieto Rakennusosatyypit Rakennusosia on lukuisia eri tyyppejä tai nimikkeitä. Tässä rakennusosat luokitellaan viitteen [8] sisältämän Talo 2000-rakennusosanimikkeistön mukaisilla nimikkeillä. Karkealla tasolla käyttötapauksen tietosisältöön kuuluu seuraavien nimikkeiden rakennusosia (ja laiteosia): 2 Talorakenteet: 22 Runkorakenteet, 23 Vaipparakenteet, 24 Täydentävät rakenteet 3 Tilarakenteet: 3 Tilojen jako-osat, 32 Tilojen pintarakenteet, 34 Tilojen varusteet, 35 Erityiset tilaosat, 36 Kevyet tilaelementit. 25 Talolaitteet: 25 Siirtolaitteet, 252 Tilalaitteet. Tiedonsiirron käyttötapauksen kannalta keskeiset rakennusosien tyypit on esitetty taulukossa. Taulukko. Tiedonsiirron käyttötapauksen tietosisällön keskeiset (rakennus)osat. Huom. osaa tiedoista ei ole ilmoitettu, mikäli se ei ole yksikäsitteistä. Luokka Talo-2000 koodi Talorakenteet Väliseinä, kantava 222 Pilari 223 Palkki 224 Maanvarainen laatta 225 Alapohja 225 Ovi 233 / 35 Ulkoseinä 23 Kantava ulkoseinä 23 Ikkuna 232 Vesikatto 234 Kattoikkuna 236 Porras 24 Porrastaso 24 Välipohja Yläpohja Tilarakenteet Väliseinä, ei-kantava 3 Lattiapinta 32 Alaslaskettu katto 323 Kattopinta 324 Seinäpinta 325 / 326 Kaluste 34 / 342 Varuste 343 Laite / Kone 344 / Tulisija 352 Kommentti ProIT_DEXUC_Ark-LVI_Versio_0_ doc

14 Tiedonsiirron käyttötapaus: 4 Luokka Hormi / Hormisto / Savupiippu Pystykotelo Vaakakotelo Tilaelementti Muut Tila Talo-2000 koodi x Kommentti Rakennusosien 3D-muoto (geometria) Rakennusosien 3D-muodon (geometrian) tiedonsiirto on keskeisintä tässä käyttötapauksessa. Rakennussuunnittelun tuottama 3D-malli toimii perustana LVI-suunnittelun kanssa yhtenevälle 3D-mittamaailmalle Sijaintitieto Rakennusosien sijaintitietona on niiden sijainti 3D:ssä suhteessa niitä koostavaan olioon, joka on rakennusosille tyypillisesti rakennuksen kerros. Varusteille ja kalusteille sijaintitieto voi myös olla suhteessa tilaan Rakennusosien rakennetyyppi ja materiaaliominaisuudet Eräs keskeisiä rakennusosiin liittyviä tietoja käyttötapauksessa voi olla rakennusosien materiaaliominaisuudet. Tämä tieto voidaan siirtää yhteisten rakennetyyppinimikkeiden avulla. Rakennetyyppi-tiedon avulla saadaan tiedon vastaanottavalla puolella rakennusosille liitettyä esim. analyysien lähtötiedot materiaalitietokannoista. Eri rakennetyypit tunnistetaan yhteisesti sovittujen nimikkeiden avulla [4]. Toinen tapa rakennusosien materiaaliominaisuuksien siirtämiseen, on siirtää materiaalikerrokset ja niiden materiaaliominaisuudet eksplisiittisenä osana rakennusosa-olioita. 3.7 Yhteenveto tietosisällöstä Taulukossa 2 on esitetty yhteenveto käyttötapauksen kannalta relevantista tietosisällöstä. Taulukko 2. Tiedonsiirron käyttötapauksen tietosisällön yhteenveto. Luokka Tiedot Kommentti Projekti Identifiointi 3D-koordinaatisto MIttayksiköt Tontti Identifiointi Rakennus Identifiointi 3D-muoto Koostaa kerrokset Kerrokset Identifiointi 3D-muoto Koostaa tilat ja rakennusosat Tilat Identifiointi Ei relevantti käyttötapauksessa ProIT_DEXUC_Ark-LVI_Versio_0_ doc

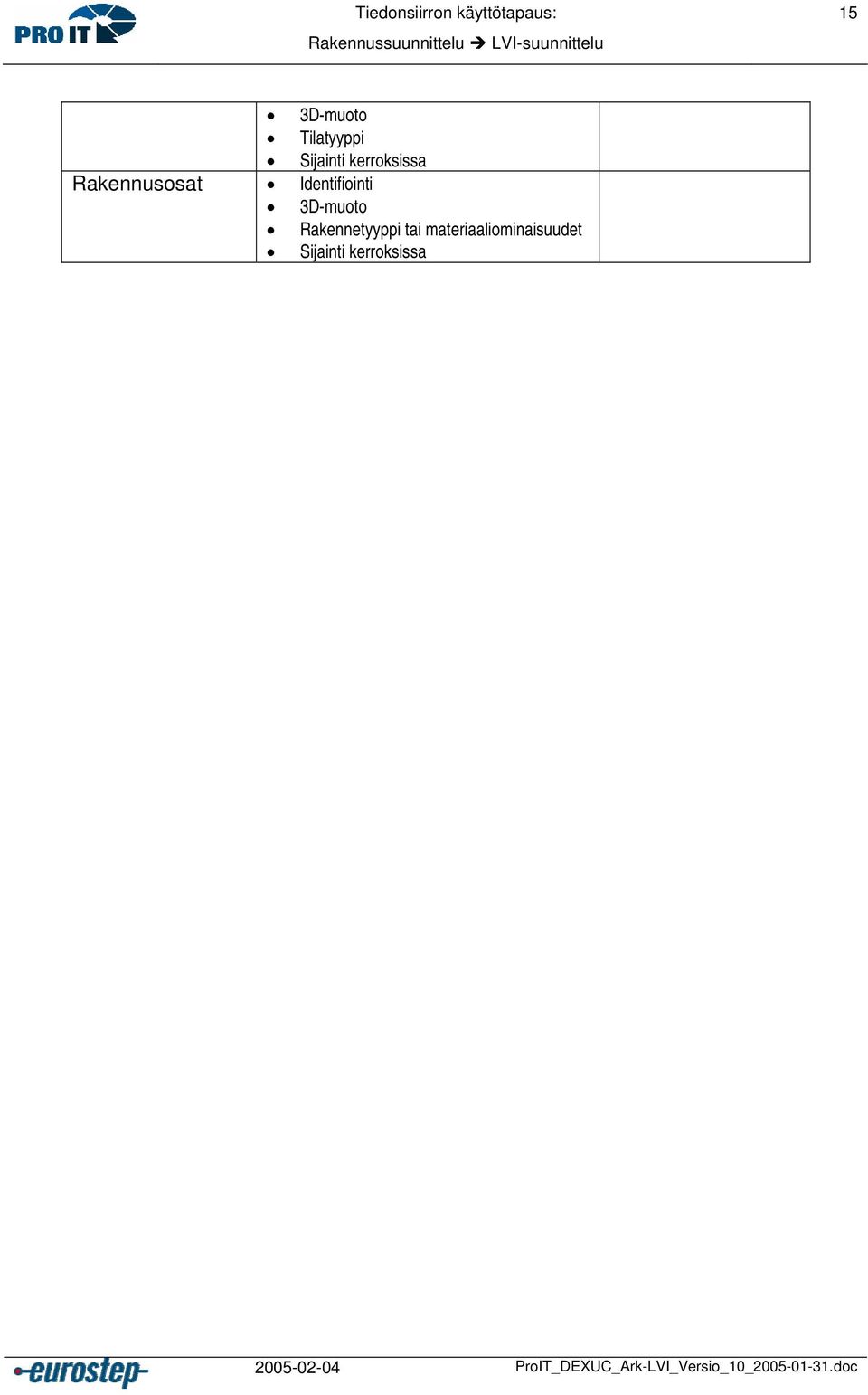

15 Tiedonsiirron käyttötapaus: 5 3D-muoto Tilatyyppi Sijainti kerroksissa Rakennusosat Identifiointi 3D-muoto Rakennetyyppi tai materiaaliominaisuudet Sijainti kerroksissa ProIT_DEXUC_Ark-LVI_Versio_0_ doc

16 Tiedonsiirron käyttötapaus: Rakennuksen tuotemallinnuksen ohjeistus Rakennussuunnittelun tuotemallinnuksen ohjeistusta on annettu viitteessä [2]. 3.9 Käytännön tiedonsiirtojen tietosisällön rajauksen kuvaus Käytännön tiedonsiirron toteutuksissa rakennushankkeissa voi siirrettävän tiedon tietosisältö vaihdella yhdenkin tietonsiirron käyttötapauksen sisällä, riippuen hankkeen vaiheesta, rakennuksen tuotemallin tarkkuudesta, jne. Tähän liittyen on rakennushankkeissa tiedonsiirtoa varten syytä määritellä yksittäisen tiedonsiirron kattama tietosisältö, ja se mitä tietoa ei siirretä. Tällöin tiedon vastaanottaja / hyödyntäjä on tietoinen tietosisällön mahdollisista rajoituksista. Liitteessä 2 on esitetty lyhyt tarkistuslista käytännön tiedonsiirtojen tietosisällön rajauksen kuvaamiseksi ProIT_DEXUC_Ark-LVI_Versio_0_ doc

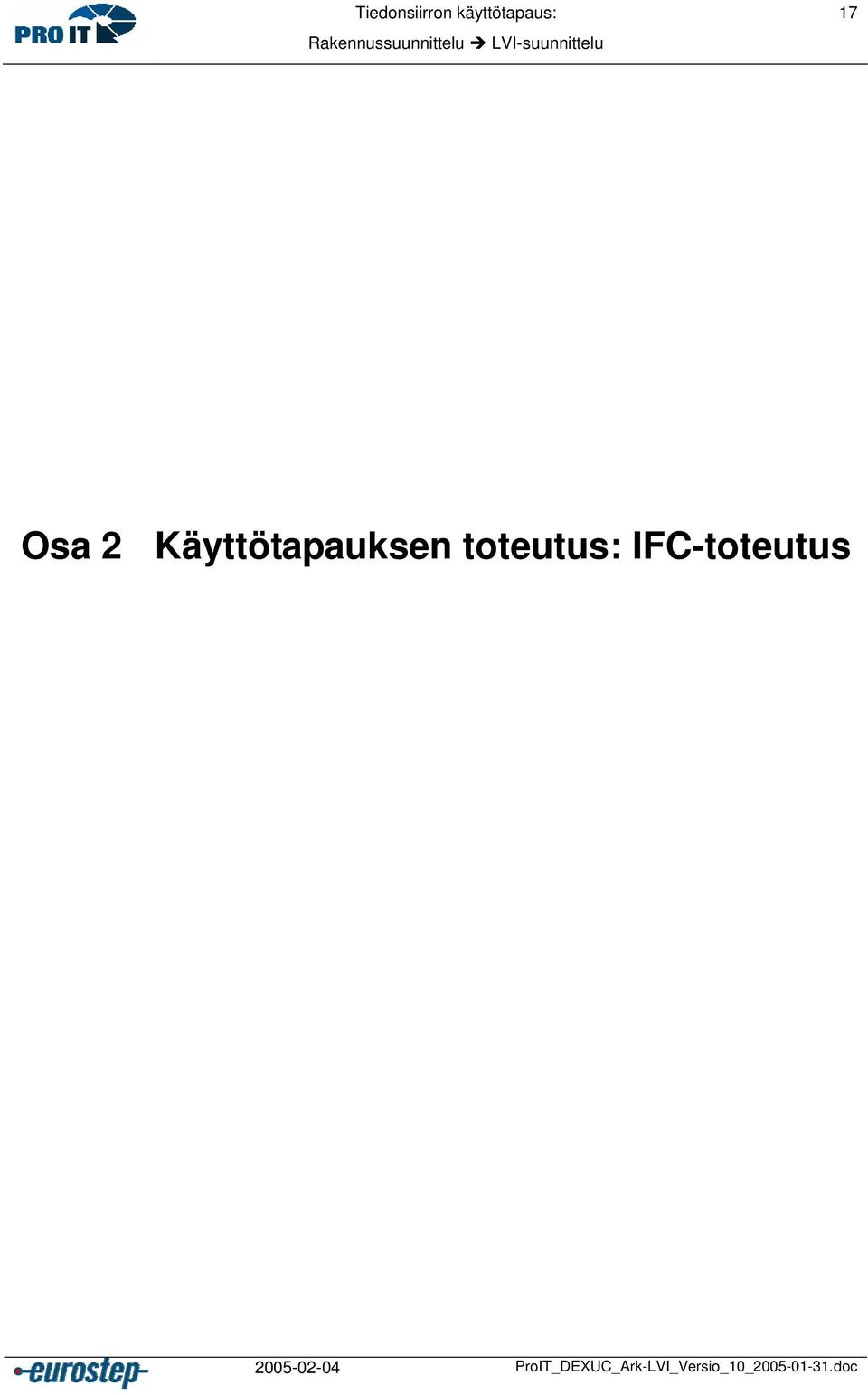

17 Tiedonsiirron käyttötapaus: 7 Osa 2 Käyttötapauksen toteutus: IFC-toteutus ProIT_DEXUC_Ark-LVI_Versio_0_ doc

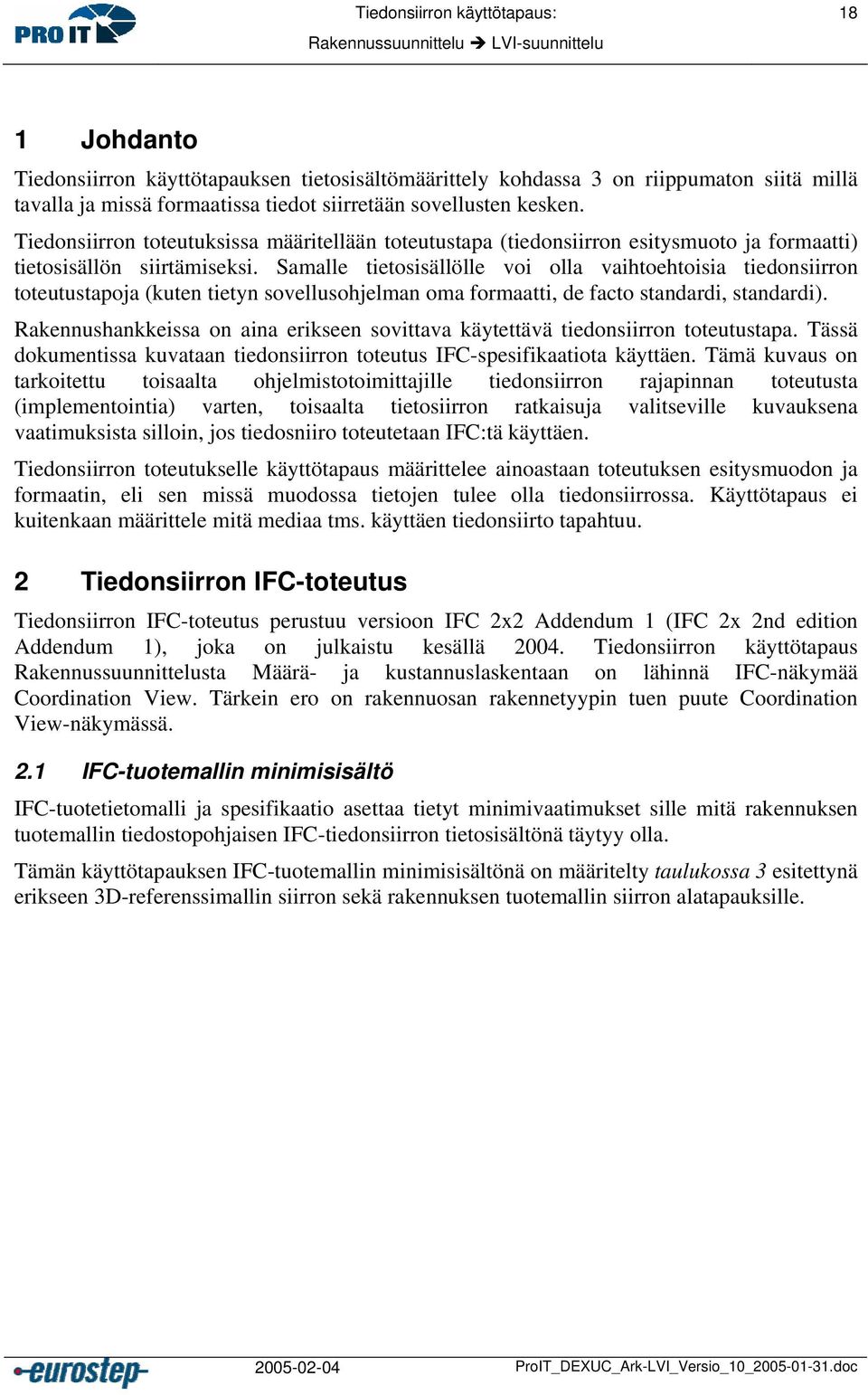

18 Tiedonsiirron käyttötapaus: 8 Johdanto Tiedonsiirron käyttötapauksen tietosisältömäärittely kohdassa 3 on riippumaton siitä millä tavalla ja missä formaatissa tiedot siirretään sovellusten kesken. Tiedonsiirron toteutuksissa määritellään toteutustapa (tiedonsiirron esitysmuoto ja formaatti) tietosisällön siirtämiseksi. Samalle tietosisällölle voi olla vaihtoehtoisia tiedonsiirron toteutustapoja (kuten tietyn sovellusohjelman oma formaatti, de facto standardi, standardi). Rakennushankkeissa on aina erikseen sovittava käytettävä tiedonsiirron toteutustapa. Tässä dokumentissa kuvataan tiedonsiirron toteutus IFC-spesifikaatiota käyttäen. Tämä kuvaus on tarkoitettu toisaalta ohjelmistotoimittajille tiedonsiirron rajapinnan toteutusta (implementointia) varten, toisaalta tietosiirron ratkaisuja valitseville kuvauksena vaatimuksista silloin, jos tiedosniiro toteutetaan IFC:tä käyttäen. Tiedonsiirron toteutukselle käyttötapaus määrittelee ainoastaan toteutuksen esitysmuodon ja formaatin, eli sen missä muodossa tietojen tulee olla tiedonsiirrossa. Käyttötapaus ei kuitenkaan määrittele mitä mediaa tms. käyttäen tiedonsiirto tapahtuu. 2 Tiedonsiirron IFC-toteutus Tiedonsiirron IFC-toteutus perustuu versioon IFC 2x2 Addendum (IFC 2x 2nd edition Addendum ), joka on julkaistu kesällä Tiedonsiirron käyttötapaus Rakennussuunnittelusta Määrä- ja kustannuslaskentaan on lähinnä IFC-näkymää Coordination View. Tärkein ero on rakennuosan rakennetyypin tuen puute Coordination View-näkymässä. 2. IFC-tuotemallin minimisisältö IFC-tuotetietomalli ja spesifikaatio asettaa tietyt minimivaatimukset sille mitä rakennuksen tuotemallin tiedostopohjaisen IFC-tiedonsiirron tietosisältönä täytyy olla. Tämän käyttötapauksen IFC-tuotemallin minimisisältönä on määritelty taulukossa 3 esitettynä erikseen 3D-referenssimallin siirron sekä rakennuksen tuotemallin siirron alatapauksille ProIT_DEXUC_Ark-LVI_Versio_0_ doc

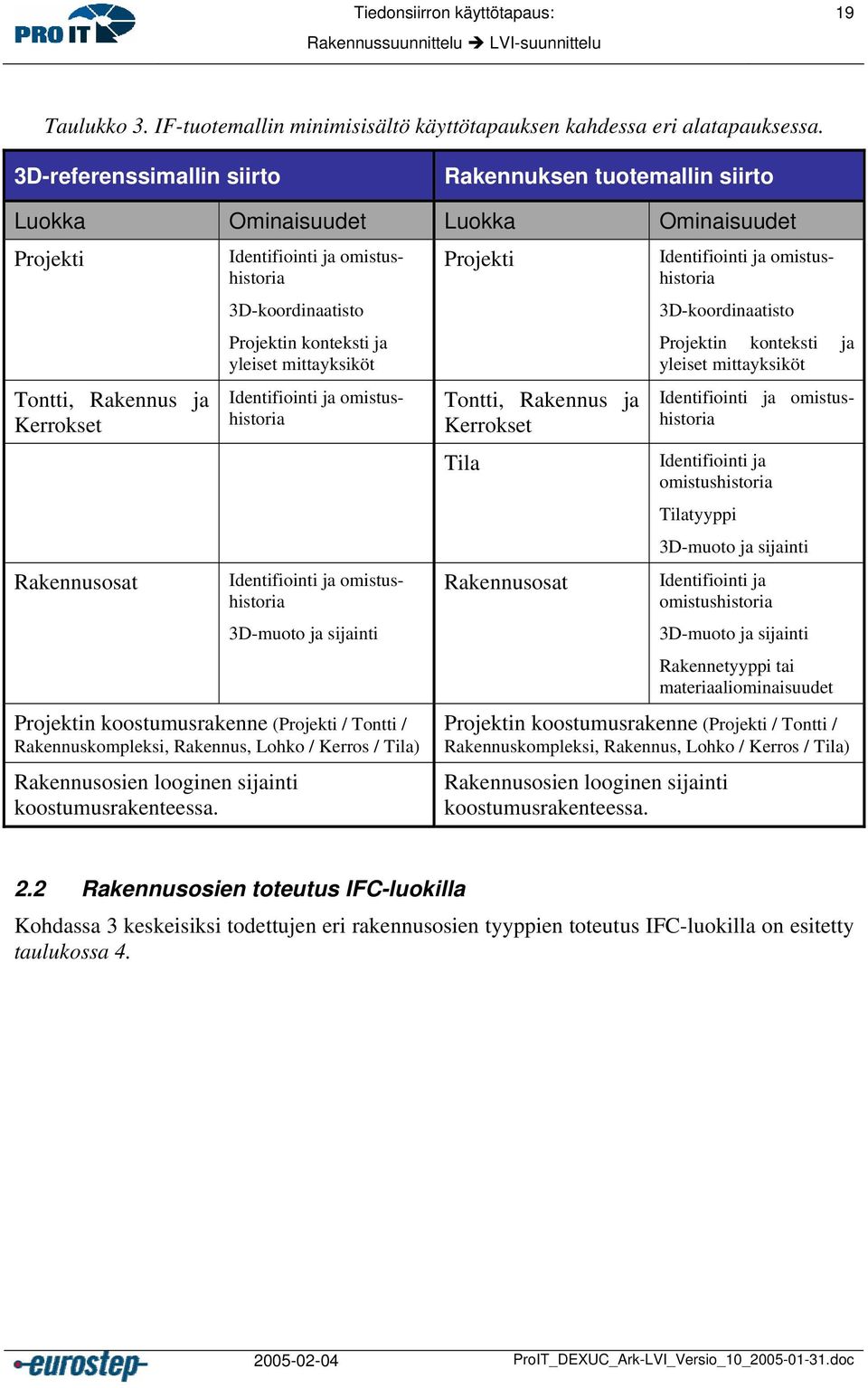

19 Tiedonsiirron käyttötapaus: 9 Taulukko 3. IF-tuotemallin minimisisältö käyttötapauksen kahdessa eri alatapauksessa. 3D-referenssimallin siirto Rakennuksen tuotemallin siirto Luokka Ominaisuudet Luokka Ominaisuudet Projekti Tontti, Rakennus ja Kerrokset Rakennusosat Identifiointi ja omistushistoria 3D-koordinaatisto Projektin konteksti ja yleiset mittayksiköt Identifiointi ja omistushistoria Identifiointi ja omistushistoria 3D-muoto ja sijainti Projekti Tontti, Rakennus ja Kerrokset Tila Rakennusosat Identifiointi ja omistushistoria 3D-koordinaatisto Projektin konteksti ja yleiset mittayksiköt Identifiointi ja omistushistoria Identifiointi ja omistushistoria Tilatyyppi 3D-muoto ja sijainti Identifiointi ja omistushistoria 3D-muoto ja sijainti Rakennetyyppi tai materiaaliominaisuudet Projektin koostumusrakenne (Projekti / Tontti / Rakennuskompleksi, Rakennus, Lohko / Kerros / Tila) Rakennusosien looginen sijainti koostumusrakenteessa. Projektin koostumusrakenne (Projekti / Tontti / Rakennuskompleksi, Rakennus, Lohko / Kerros / Tila) Rakennusosien looginen sijainti koostumusrakenteessa. 2.2 Rakennusosien toteutus IFC-luokilla Kohdassa 3 keskeisiksi todettujen eri rakennusosien tyyppien toteutus IFC-luokilla on esitetty taulukossa ProIT_DEXUC_Ark-LVI_Versio_0_ doc

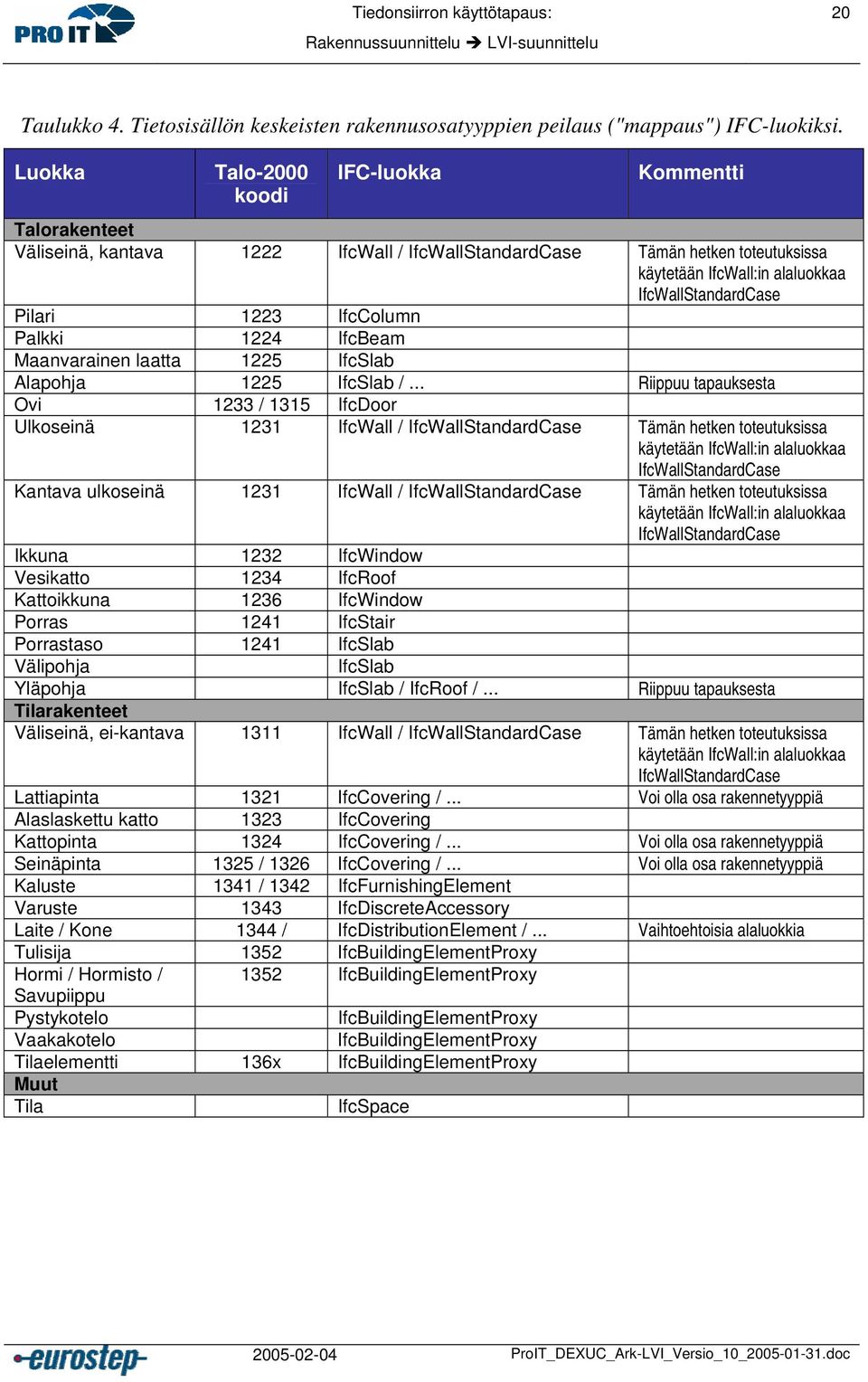

20 Tiedonsiirron käyttötapaus: 20 Taulukko 4. Tietosisällön keskeisten rakennusosatyyppien peilaus ("mappaus") IFC-luokiksi. Luokka Talo-2000 koodi IFC-luokka Kommentti Talorakenteet Väliseinä, kantava 222 IfcWall / IfcWallStandardCase Tämän hetken toteutuksissa käytetään IfcWall:in alaluokkaa IfcWallStandardCase Pilari 223 IfcColumn Palkki 224 IfcBeam Maanvarainen laatta 225 IfcSlab Alapohja 225 IfcSlab /... Riippuu tapauksesta Ovi 233 / 35 IfcDoor Ulkoseinä 23 IfcWall / IfcWallStandardCase Tämän hetken toteutuksissa käytetään IfcWall:in alaluokkaa IfcWallStandardCase Kantava ulkoseinä 23 IfcWall / IfcWallStandardCase Tämän hetken toteutuksissa käytetään IfcWall:in alaluokkaa IfcWallStandardCase Ikkuna 232 IfcWindow Vesikatto 234 IfcRoof Kattoikkuna 236 IfcWindow Porras 24 IfcStair Porrastaso 24 IfcSlab Välipohja IfcSlab Yläpohja IfcSlab / IfcRoof /... Riippuu tapauksesta Tilarakenteet Väliseinä, ei-kantava 3 IfcWall / IfcWallStandardCase Tämän hetken toteutuksissa käytetään IfcWall:in alaluokkaa IfcWallStandardCase Lattiapinta 32 IfcCovering /... Voi olla osa rakennetyyppiä Alaslaskettu katto 323 IfcCovering Kattopinta 324 IfcCovering /... Voi olla osa rakennetyyppiä Seinäpinta 325 / 326 IfcCovering /... Voi olla osa rakennetyyppiä Kaluste 34 / 342 IfcFurnishingElement Varuste 343 IfcDiscreteAccessory Laite / Kone 344 / IfcDistributionElement /... Vaihtoehtoisia alaluokkia Tulisija 352 IfcBuildingElementProxy Hormi / Hormisto / 352 IfcBuildingElementProxy Savupiippu Pystykotelo IfcBuildingElementProxy Vaakakotelo IfcBuildingElementProxy Tilaelementti 36x IfcBuildingElementProxy Muut Tila IfcSpace ProIT_DEXUC_Ark-LVI_Versio_0_ doc

21 Tiedonsiirron käyttötapaus: Käyttötapauksen IFC-Aspektit Seuraavassa kuvataan IFC-tuotetietomallin eri osia, IFC Aspekteja [7], jotka ovat tarpeen käyttötapauksen tiedonsiirron toteuttamiseksi. IFC Aspekti on IFC-tuotetietomallin ryhmittely osajoukkoihin siten, että yksi IFC Aspekti kuvaa objektien, kuten rakennusosa-olioiden, tietyn piirteen tai yhteenkuuluvat ominaisuudet. IFC Aspektien kuvaus antaa myös esimerkin IFC Aspektin instanssioinnista. Tämän tiedonsiirron käyttötapauksen IFC-toteutuksen edellyttämät IFC Aspektit on listattu taulukossa 5. Näiden IFC Aspektien määrittelykortit on esitetty liitteessä 4. Taulukko 6. Käyttötapauksen tiedonsiirron IFC-toteutuksen IFC Aspektit. Tietoelementti IFC Aspekti Kommentit Identifiointi Projekti Tontti Rakennus Kerros Tila Tilan muoto Projektin koostumusrakenne Rakennusosien looginen sijanti Rakennusosat Rakennusosan muoto Rakennusosan rakennetyyppi Rakennusosien materiaaliominaisuudet Rakennusosien erityiset ominaisuudet Laiteosat ProIT-00 Identification, naming and owner ProIT-20 Spatial element ProIT-20 Spatial element ProIT-20 Spatial element ProIT-20 Spatial element ProIT-20 Spatial element ProIT Shape representation ProIT-02 Project containment ProIT-02 Project containment ProIT-2 Building element ProIT Shape representation ProIT-05 Classification and construction type ProIT-00 Material ProIT-07 Property set and Properties ProIT-22 Building services elements Viittaa IFC Aspektiin ProIT-050 Classification Ei koske käyttötapauksen keskeisiä tietoja, mutta tarjoaa yleisen mekanismin sovittujen ominaisuuksien liittämiseen rakennusosa-olioihin. Sikäli kuin arkkitehti on määritellyt laiteosia ProIT_DEXUC_Ark-LVI_Versio_0_ doc

22 Tiedonsiirron käyttötapaus: IFC-tiedonsiirron formaatit IFC-tiedonsiirrossa on kaksi vaihtoehtoista formaattia saman tietosisällön siirtämiseen. Nämä IFC-tiedonsiirron formaatit ovat: IFC-formaatti tai IFC Part 2-formaatti, joka perustuu standardiin ISO [2]. ifcxml-formaatti, joka perustuu IFC-tuotetietomallin määrittelyyn XML Schema-kielellä [3]. Pohjautuu IFC 2x-versioon, mutta ifcxml määrittely IFC 2x2 Addendum - versiolle on tekeillä. Tällä hetkellä IFC-toteutukset kaupallisissa sovelluksissa käyttävät IFC-tiedonsiirtoon IFC Part 2-formaattia ProIT_DEXUC_Ark-LVI_Versio_0_ doc

23 Tiedonsiirron käyttötapaus: 23 Viitteet [] International Alliance for Interoperability. Industry Foundation Classes IFC 2x2 Addendum. On-line Reference. [2] Pro IT / Seppo Niemioja. Arkkitehdin tuotemallisuunnittelu Yleiset perusteet ja ohjeita. Pro IT, Tuotemallitieto rakennusprosessissa. Rakennusteollisuus RT. Tammikuu [3] Pro IT / Finnmap Consulting Oy. Tuotemallinnus rakennesuunnittelussa Perusteet ja ohjeita. Pro IT, Tuotemallitieto rakennusprosessissa. Rakennusteollisuus RT [4] Pro IT / Lauri Melvasalo. Pro IT Rakennetyyppikirjasto. Pro IT, Tuotemallitieto rakennusprosessissa. Rakennusteollisuus RT [5] Pro IT / Karstila, Kari & Serén, Kalle. Tuotemallipohjaisen suunnittelun, toteutuksen ja ylläpidon prosessimalli. Pro IT, Tuotemallitieto rakennusprosessissa. Rakennusteollisuus RT [6] Pro IT / Karstila, Kari (ed.). Rakennusten tuotemallintamisen sanasto. Pro IT, Tuotemallitieto rakennusprosessissa. Rakennusteollisuus RT s. [7] Pro IT / Karstila, Kari & Serén, Kalle. IFC Aspect card library. Pro IT, Tuotemallitieto rakennusprosessissa. Rakennusteollisuus RT [8] Haahtela, Yrjänä & Kiiras, Juhani. Talonrakennuksen kustannustieto. Haahtela-Kehitys Oy s. [9] Graphisoft. IFC Reference Guide. 75 s. [0] M.A.D. ArchiCAD-tuotemalliohje. ArchiMAD-lehden liite s. [] Tomi Henttinen. Autodesk Architectural Desktop 3.3 IFC 2x tuotemallinnusohje. 6 s. [2] ISO :994. Industrial automation systems and integration Product data representation and exchange Part : Implementation methods: Clear text encoding of the exchange structure. International Organization for Standardization ISO, Geneva. [3] Liebich, Thomas. ifcxml. International Alliance for Interoperability ProIT_DEXUC_Ark-LVI_Versio_0_ doc

24 Tiedonsiirron käyttötapaus: 24 Liite. Lyhyt sanasto. Sanastossa on kuvattu käyttötapauksen spesifikaation kannalta keskeisimmät termit. Tätä laajemmin on rakennusten tuotemallintamisen terminologiaa määritelty ProIT-sanastossa [6]. Termi 3D-malli 3D-muoto Alustava rakennusosamalli Esitysmuoto Formaatti ICT IFC Aspekti IFC Objektimalli IFC spesifikaatio IFC tuotetietomalli Instanssiointi Käyttötapaus Luokka Näkymä Määritelmä 3D-geometrian sisältämä malli, jossa ei kuitenkaan välttämättä ole tietoa sen osista (esim. rakennusosista), niiden tyypeistä ja erityisistä ominaisuuksista. Määritelty lähinnä 3D-geometrian sisältävänä mallina, erotuksena tuotemallista, jossa on kattavammin osien muitakin erityisiä ominaisuuksia, tyyppitietoa, jne. Kolmiulotteinen muoto. Muodon kuvaus kolmiulotteisen geometrian avulla. Esimerkiksi rakennusosan, seinän, muoto tilavuuskappaleena, suorakulmaisena särmiönä. Rakennuksen tuotemallin tietosisällön osajoukko (vaiheistus), joka kattaa tiloja rajaavat rakennusosat, alustavasti ilman rakennusosien tarkempaa tuoterakennetta. Ks. rakennuksen tuotemallin vaiheistus, rakennusosa-, tuoteosamalli. Esitysmuoto määrittelee sen miten olion ominaisuudet kuvataan, esim. olion attribuutteina ja relaatioina. Datan esitysmuoto jonkin määritellyn enkoodaustavan (syntaksin) mukaisesti. Information and Communication Technology. Tieto- ja viestintäteknologia. IFC tuotetietomallin ryhmittely osajoukkoihin yhdessä instanssiointiesimerkkien kanssa siten, että yksi IFC Aspekti kuvaa objektien tietyn piirteen tai yhteenkuuluvien ominaisuuksien kuvaamisen kokonaisuuden. Esimerkkejä IFC-Aspekteista: Identifiointi ja omistus, luokittelu, rakennetyyppi, 3D-muodon kuvaus pursotusgeometrialla. IFC Aspektit tukevat tiedonsiirron käyttötapausten määrittelyä ja niiden toteuttamista tietokonesovelluksista. Huom. IFC Aspektit voivat olla osittain päällekkäisiä. Synonyymi sanalle IFC-tuotetietomalli. IFC-objektimalli on kuvattu EXPRESS-tiedonmäärittelykielellä IFC skeemana. Huomautus: Koska IFC kattaa muutakin kuin itse tuotteen (rakennuksen), voidaan puhua tuotetietomallin sijasta myös projektitietomallista. IFC-tuotetietomallin ja sitä täydentävien tietomäärittelyiden (ominaisuusjoukkomäärittelyt), sekä näitä selittävän dokumentaation muodostama kokonaisuus. IFC spesifikaatio määrittelee IFC-tiedonsiirron standardin. IFC-spesifikaation määrittelemä tuotetietomalli. Synonyymi sanalle IFC-objektimalli. Instanssien luonti eli luodaan olioita, ja annetaan niille ominaisuuksien arvot. Lyhennys termille tiedonsiirron käyttötapaus Luokka määrittelee samankaltaisten olioiden ominaisuudet. Yleisesti, kokonaisuuden osajoukko tai näkökulma kokonaisuuteen tiettyä ProIT_DEXUC_Ark-LVI_Versio_0_ doc

25 Tiedonsiirron käyttötapaus: 25 Termi Olio / Objekti Rakennetyyppi Rakennuksen tuotemallin vaiheistus Rakennusosamalli Tiedonsiirron käyttötapaus Referenssimalli (viitemalli) Tuotemalli Tuoteosamalli Tuotetieto Määritelmä tarkoitusta varten. IFC:ssä, toteutuksia varten määritelty IFC:n osajoukko, jota joukko ohjelmistototeuttajia on yhteisesti sopinut tukevansa. Engl. View. Tiettyä asiaa kuvaavien tietojen kooste, jota sovelluksissa käsitellään yhtenä kokonaisuutena. Oliopohjaisessa mallintamisessa tai tuotemallintamisessa asioita kuvataan oliolla, joilla on ominaisuuksia, sekä relaatioita (yhteyksiä) toisiin olioihin. Esim. rakennuksen rakennusosat mallinnetaan tietokonesovelluksilla rakennusosa-olioilla, joilla on ominaisuutensa sekä relaatioita rakennuksen tuotemallin muihin olioihin. Huomautus: Joskus yleisessä kielenkäytössä oliolla saatetaan tarkoittaa joko luokkaa tai luokan instanssia. Jos on tarpeen erityisesti tehdä ero näiden kahden välillä on syytä käyttää jälkimmäisiä termejä. Määrittelee rakennusosan koostumuksen osistaan. Esim. Seinän rakennetyyppi määrittelee seinän poikkileikkauksen rakennekerrokset. Rakennuksen tuotemallin tietosisällön kehittymisen ja tuotetiedon kumuloitumisen karkeaksi kuvaamiseksi määritelty vaiheistus. Ks. alustava rakennusosamalli, rakennusosamalli Rakennuksen tuotemallin tietosisällön osajoukko (vaiheistus), joka kattaa rakennusosat ja niiden tuoterakenteen; kuitenkin niin, että lopullisia rakennustuotteita ei ole vielä valittu. Ks. rakennuksen tuotemallin vaiheistus, alustava rakennusosamalli, tuoteosamalli. Käytännön tiedonsiirron tarve, joka on tunnistettu ja sen tietotarpeet ja tiedonsiirron toteutus on määritelty ja dokumentoitu toteutusta ja käyttöä varten. IFC:n yhteydessä tiedonsiirron käyttötapaus on suunnilleen sama kuin Näkymäkäsite (engl. View). 3D-malli, joka voidaan lukea CAD-sovellukseen käytettäväksi referenssinä tai tarttumapisteinä kun luodaan uusia olioita ja niiden 3D-geometriaa. Referenssimallin käytön tarkoituksena on referenssimallin ja sen pohjalta luotavan mallin yhtenevä mitoitus 3D:ssä. Vastaa 2D-piirtämisessä käytettävää referenssipiitustustekniikkaa. Tuotetietomallin instanssiointi. Tiettyä tuotetta kuvaavat tiedot tuotetietomallin mukaisesti jäsennettynä, ja tallennettuna tuotetietona, tietokonesovelluksilla tulkittavissa olevassa muodossa. Esim. Tietyn rakennuksen tiedot tallennettuna IFC-formaatin mukaiseen siirtotiedostoon. Rakennuksen tuotemallin tietosisällön osajoukko (vaiheistus), joka kattaa rakennusosia vastaavat rakennustuotteet. So. rakennusosille on valittu millä rakennustuotteilla ne toteutetaan. Ks. rakennuksen tuotemallin vaiheistus, rakennusosa-, tuoteosamalli. Tuotetta koskevien tietojen esitysmuoto, joka soveltuu ihmisten ja tietokonesovellusten toimesta tapahtuvaan kommunikointiin, tulkintaan ja prosessiontiin. (ISO 0303-) Tuotetta ja siihen liittyviä asioita kuvaava tieto, joka on digitaalisessa, tietokonesovelluksilla tulkittavassa muodossa ProIT_DEXUC_Ark-LVI_Versio_0_ doc

26 Tiedonsiirron käyttötapaus: 26 Termi Tuotetietomalli Määritelmä Esim. Rakennusta ja rakennusprojektia kuvaavat tiedot IFC-formaatin mukaisessa muodossa. Tuotetietoja määrittelevä käsitemalli. Tuotetietojen formaali määrittely, joka määrittelee tuotetietojen tietosisällön. Esim. IFC Objektimalli on rakentamisen ja kiinteistönpidon tiedonsiirtoa varten määritelty tuotetietomalli ProIT_DEXUC_Ark-LVI_Versio_0_ doc

27 Tiedonsiirron käyttötapaus: 27 Liite 2. Tiedonsiirron tietosisällön kuvauksen lyhyt tarkistuslita. Käytännön tiedonsiirroissa on oleellista, että tiedonsiirron osapuolilla on yhteinen käsitys tiedonsiirron tietosisällöstä ja sen rajauksesta. Tiedonsiirron tietosisällöstä ja sen rajauksessa määriteltäviä asioita: Käyttötapauksen alatapaus: 3D-malli / Tuotemalli Tuotemallin vaihe: Alustava rakennusosamalli / Rakennusosamalli / Tuoteosamalli Rakennetyyppien määrittelyn taso: Ei määritelty / Yleiset (taso 000) / Yksityiskohtaiset (taso 23) Rakennetyyppien nimikkeiden nimikkeistö (esim. ProIT-rakennetyypit) Rakennusosien materiaaliominaisuudet sisällytetty malliin Sisältyvät / ei-sisältyvät rakennusosat: Listat esimerkiksi Talo 2000-nimikkeistön mukaan Muuta: Erityiset kommentit sisällön rajoituksista / puutteista ProIT_DEXUC_Ark-LVI_Versio_0_ doc

28 Tiedonsiirron käyttötapaus: 28 Liite 3. Tiedonsiirron toteutuksen lyhyt tarkistuslista. Tiedonsiirrosta sovittaessa ainakin seuraavia näkökohtia tulisi pohtia, ja ottaa tarpeen mukaan osaksi sopimista. Tiedonsiirron sopimukset; vastuut, velvoitteet ja oikeudet. Tiedonsiirron tietosisältö (ks. liite 2) Mallinnuksen säännöt (esimerkiksi ProIT Rakennussuunnittelun tuotemallinnusohje [2]) Nimikkeistöt (rakennusosille, rakennetyypeille) Kuvatasojen käyttö Tiedonsiirron standardi / formaatti, ja sen versio Sovellusten yhteensopivuus: o Tiedonsiirron rajapinta (Add-on) o Tuki tiedonsiirron formaatille (mukaan lukien sen versio) Nimeämiskäytännöt Tiedonsiirron media / palvelimet Tiedonsiirron proseduurit Tarvittavat kuittaukset Tiedonsiirtoon liittyvä arkistointi ProIT_DEXUC_Ark-LVI_Versio_0_ doc

29 Tiedonsiirron käyttötapaus: 29 Liite 4. Tiedonsiirron käyttötapauksen IFC-toteutuksen IFC- Aspektikortit. IFC Aspektikortit ProIT-000 Aspect card guidelines ProIT-00 Identification, naming and owner ProIT-02 Project containment ProIT-050 Classification ProIT-05 Classification and construction type ProIT-07 Property set and properties ProIT Shape representation ProIT-00 Material ProIT-20 Spatial element ProIT-2 Building element ProIT-22 Building services elements ProIT_DEXUC_Ark-LVI_Versio_0_ doc

30 Aspect Card Guidelines ProIT-000 Created: Revision Date: Version:. Editor: KSn (3) General Description: These are general guidelines for using/making the IFC Aspects as used within the context of Pro IT Data Exchange Use Cases. This field is for a brief, general description of the Aspect. General Entity Type Description: This field is for a condensed description of entity types. Entity Type Detail Considerations: This field is for special notes on usage of attributes and other specific details. NOTE: The Aspect Card Code in the header section is for referencing purposes only the numbering does not carry any semantic meaning. Notes: This field is for special notes, considerations, etc. This Guideline Card includes all the fields that may occur on an Aspect Card. Fields that not necessarily occur on every type of Aspect Card are also shown in this card for reference. All optional fields are indicated where applicable. Usage Note: all table fields are implemented as AutoText (see Menu: Insert -> AutoText -> TableCaption). Partial Schema in EXPRESS-G: You should put your aspect schema in EXPRESS-G here. Note that several sub-schemas may be included if needed. (here is a summary of EXPRESS-G symbols): (simple data type) (defined type) (select type) (enumeration type) (entity type) (Super/Subtype relationships) (Attribute / Relationship) (Optional Attribute / Relationship) page #, ref # (#, #,...) page #, ref # name (Reference to this page) (Reference to another page) KKa ProIT_IFC_Aspect_000_AspectCardGuidelines_-.doc

31 Aspect Card Guidelines ProIT-000 Created: Revision Date: Version:. Editor: KSn 2(3) Property Sets: Pset Name Property Name Property Data Type <Pset_> Name of st Pset <Prop_.> Name of st property <IfcDataType.> st prop Data type <Prop_.2> etc. <IfcDataType.2> etc. <Pset_2> etc. <Prop_2.> etc. <IfcDataType2.> etc. <Prop_2.2> etc. <IfcDataType2.2> etc. Note: This field is OPTIONAL. In some cases you may want to present the used Psets with appropriate property definitions. This is done through a sub-table within a table field, just add rows to the sub-table as needed. Geometry Use: Local Placement Geometric Representations Describe the local placement if needed (usually only reference to specification is required) Bounding box Swept Solid Etc. Short notes on usage, reference to applicable Aspect Card and IFC specification Repeated for each applicable geometric representation Note: This field is OPTIONAL. In some cases you may want to present the Geometry use with appropriate representations. This is done through a sub-table within a table field, just add rows to the sub-table as needed. ProIT_IFC_Aspect_000_AspectCardGuidelines_-.doc

32 Aspect Card Guidelines ProIT-000 Created: Revision Date: Version:. Editor: KSn 3(3) General Instantiation Description: Short characterization of the Aspect instantiation. Instantiation Notes: Special considerations, issues, notes on intantiations, references, etc. Instantiation details: Condensed description about instantiation details. Note that several examples with accompanying descriptions can be included. In some generic Aspect Cards the instantiation sections are not included, just the schema sections. The instantiations of these generic aspects are illustrated in more specific Aspect Cards. Instrance Diagram: Insert Instance Diagram here. Note that several instance diagram examples may be included if needed (here is now a brief summary of the instance diagram notation): Instance diagram notation: EntityType #23 AttributeName = Value2 AttributeName = Value2 An instance of Entity Type and its simple Attribute Values. RelshipName RelshipName EntityType A Relationship between Instances. An aggregate Relationship between Instances. A reference to an Instance with details omitted. EntityType #, RefId# #, RefId# (from#) A reference to an Instance on another page. A reference to an Instance on this page. Pset Usage Instructions: Note: This field is OPTIONAL. In some cases you may want to present the Pset usage with appropriate property value instantiations. This field is for a free text description of this. ProIT_IFC_Aspect_000_AspectCardGuidelines_-.doc

33 Identification, Naming and Owner ProIT-00 Created: Revision Date: Version:.0 Editor: KSn (2) General Description: This aspect describes how objects are named and identified as well as how ownership of objects is assigned according to the IFC specification. See also IFC 2x2 add. on-line specification. Entity Type Detail Considerations: The IfcRoot.GlobalId attribute is globally unique and is governed by special constraints and generation principles described in the IFC specification. The IfcRoot.Name attribute is generally optional, but subtypes may impose mandatory use through local where rules, see the IFC specification for details. The Ifc.CreationDate and Ifc. LastModificationDate attributes are of type IfcTimeStamp, which is an indication of date and time expressed as the number of seconds which have elapsed since the beginning of the year 970. General Entity Type Description: In order to maintain and manage the instantiated IFC model objects over their lifetime they are uniquely identified by the GlobalId attribute which is possessed by every instance of subtypes of IfcRoot. In addition, IfcRoot has the optional Name and Description attributes for additional naming and descriptive purposes. The IFC model has a lightweight construct for capturing the most recent changes for a specific instance through the attribute possessed by all subtypes of IfcRoot. This attribute refers to an Ifc instance holding the information about the state of the instance, the name and organization of the user that created and last modified the instance, the software application that created and last modified the instance, and the date and time that the instance was created and last modified. Notes: The identification, naming and ownership assignment applies to all subtypes of the IfcRoot entity, i.e. all objects of entity types belonging to the project model part of the IFC object model, either subtypes of IfcObject, IfcRelationship or IfcPropertyDefinition. Partial Schema in EXPRESS-G: *STRING IfcGloballyUniqueId *GlobalId IfcRoot Name 2, IfcPersonAndOrganization OwningUser LastModifyingUser Ifc Description 2,2 IfcText OwningApplication IfcApplication LastModifyingApplication IfcChangeActionEnum ChangeAction State IfcPropertyDefinition IfcRelationship IfcObject IfcStateEnum CreationDate IfcTimeStamp LastModifiedDate ProIT_IFC_Aspect_00_IdentificationNamingOwner_-0.doc
