1 UML Luokkakaavio

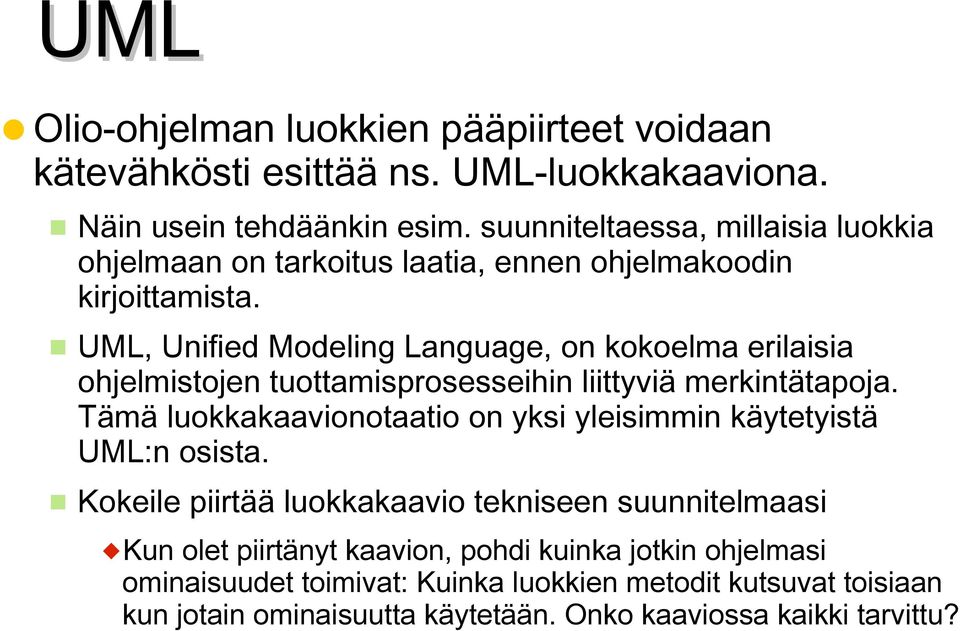

2 UML Olio-ohjelman luokkien pääpiirteet voidaan kätevähkösti esittää ns. UML-luokkakaaviona. Näin usein tehdäänkin esim. suunniteltaessa, millaisia luokkia ohjelmaan on tarkoitus laatia, ennen ohjelmakoodin kirjoittamista. UML, Unified Modeling Language, on kokoelma erilaisia ohjelmistojen tuottamisprosesseihin liittyviä merkintätapoja. Tämä luokkakaavionotaatio on yksi yleisimmin käytetyistä UML:n osista. Kokeile piirtää luokkakaavio tekniseen suunnitelmaasi Kun olet piirtänyt kaavion, pohdi kuinka jotkin ohjelmasi ominaisuudet toimivat: Kuinka luokkien metodit kutsuvat toisiaan kun jotain ominaisuutta käytetään. Onko kaaviossa kaikki tarvittu?

3 UML-mallinnuskieli UML UML-kieli luotiin 90-luvun puolivälissä korvaamaan joukko erilaisia mallinnuskieliä, joilla oli paljon yhteistä mutta myös paljon pikku eroja. Mallinnuskielen avulla on helppo suunnitella suurempia järjestelmiä, esittää tietoa nopeasti ja pienessä tilassa, selittää asioita muillekin kuin ohjelmoijille jne. jne. Parhaan kuvan mallinnuskielestä saa kokeilemalla sitä itse joten pitemmittä puheitta... Tutustutaan luokkakaavioon

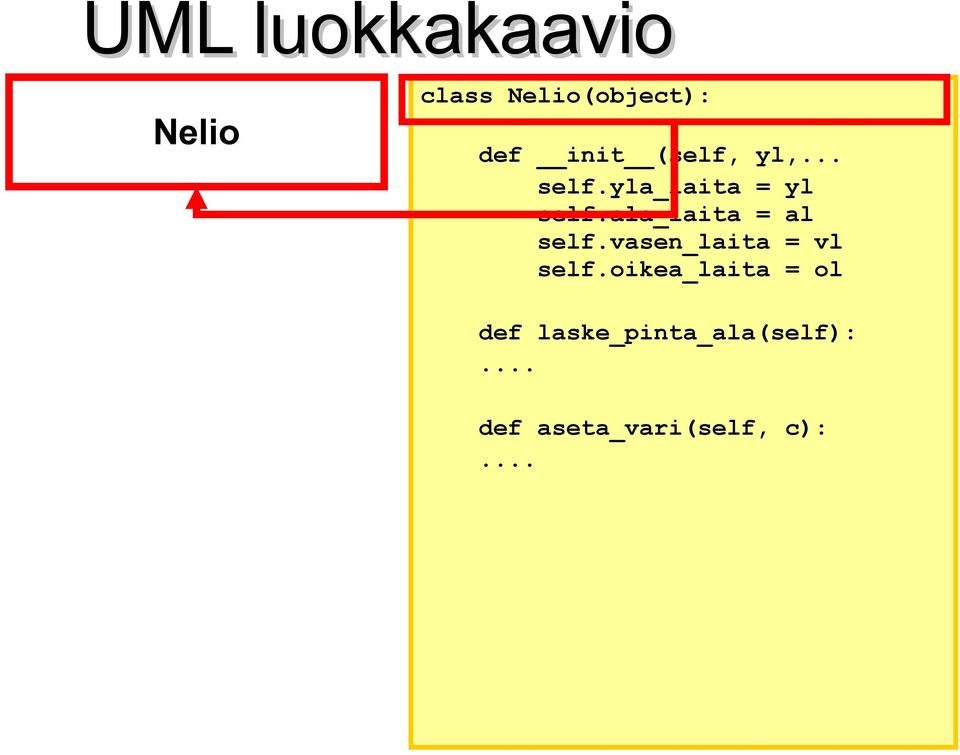

4 UML luokkakaavio class (object): def init (self, yl,... self.yla_laita = yl self.ala_laita = al self.vasen_laita = vl self.oikea_laita = ol def laske_pinta_ala(self):... def aseta_vari(self, c):...

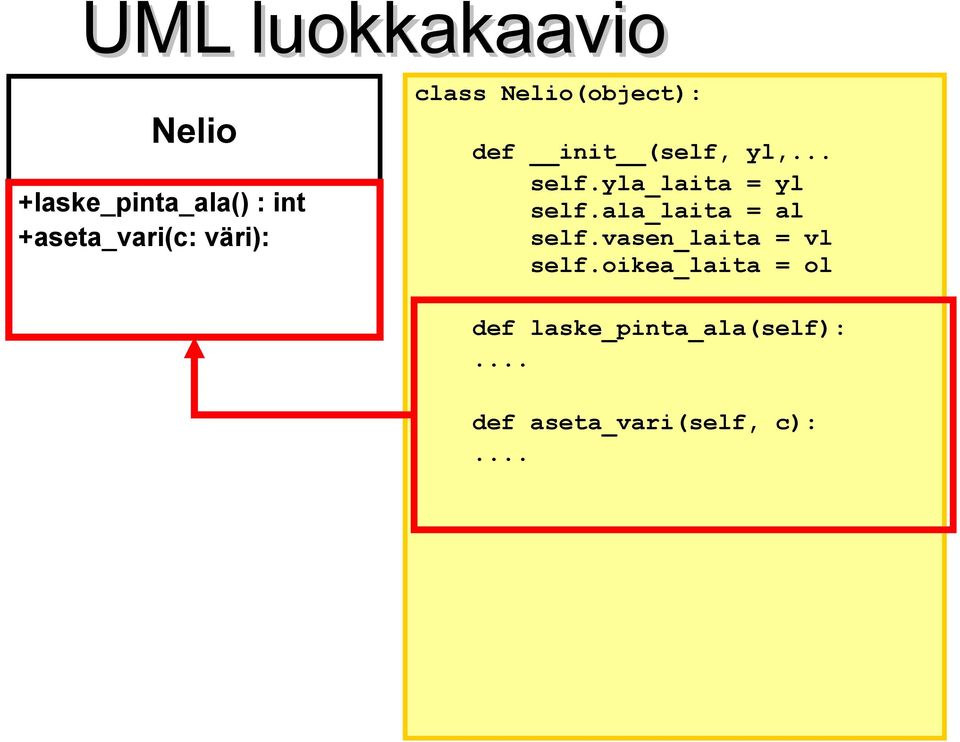

5 UML luokkakaavio +laske_pinta_ala() : int +aseta_vari(c: väri): class (object): def init (self, yl,... self.yla_laita = yl self.ala_laita = al self.vasen_laita = vl self.oikea_laita = ol def laske_pinta_ala(self):... def aseta_vari(self, c):...

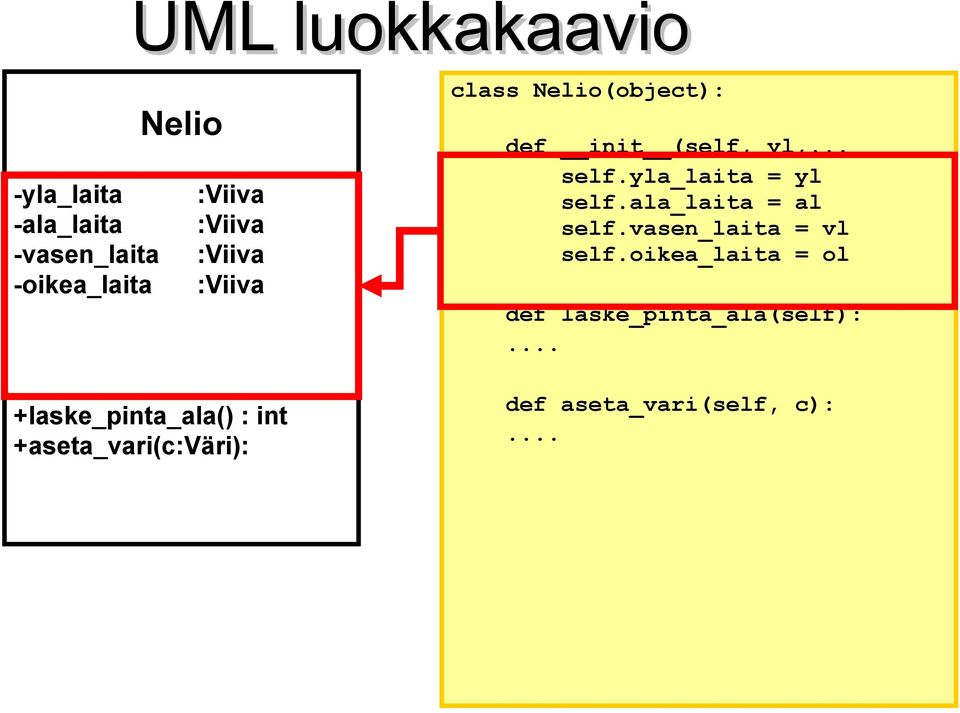

6 UML luokkakaavio -yla_laita -ala_laita -vasen_laita -oikea_laita :Viiva :Viiva :Viiva :Viiva +laske_pinta_ala() : int +aseta_vari(c:väri): class (object): def init (self, yl,... self.yla_laita = yl self.ala_laita = al self.vasen_laita = vl self.oikea_laita = ol def laske_pinta_ala(self):... def aseta_vari(self, c):...

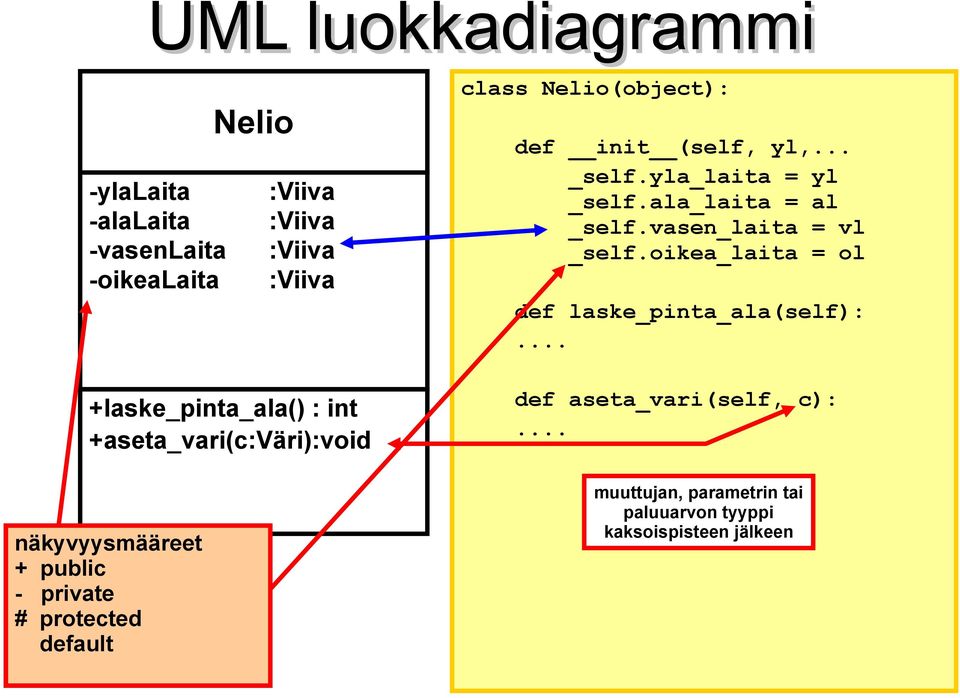

7 UML luokkadiagrammi -ylalaita -alalaita -vasenlaita -oikealaita :Viiva :Viiva :Viiva :Viiva +laske_pinta_ala() : int +aseta_vari(c:väri):void näkyvyysmääreet + public - private # protected default class (object): def init (self, yl,... _self.yla_laita = yl _self.ala_laita = al _self.vasen_laita = vl _self.oikea_laita = ol def laske_pinta_ala(self):... def aseta_vari(self, c):... muuttujan, parametrin tai paluuarvon tyyppi kaksoispisteen jälkeen

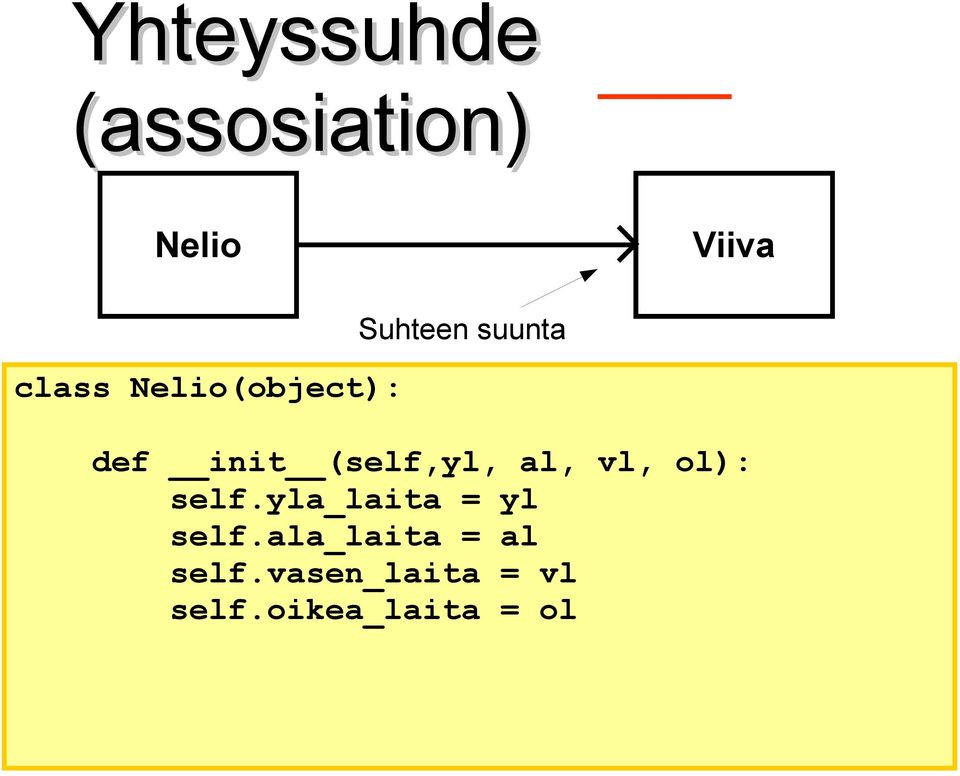

8 Yhteyssuhde (assosiation) Viiva class (object): Suhteen suunta def init (self,yl, al, vl, ol): self.yla_laita = yl self.ala_laita = al self.vasen_laita = vl self.oikea_laita = ol

9 Yhteyssuhde Viiva class (object): def init (self,yl, al, vl, ol): self.yla_laita = yl self.ala_laita = al self.vasen_laita = vl self.oikea_laita = ol Multiplicity (kerrannaisuus) Kertoo kuinka moneen toisen luokan olioon jokin luokan olio on yhteydessä 3 tarkalleen kolme kpl 0..5 nollasta viiteen kpl 2..* vähintään kaksi kpl * Vapaavalintainen määrä Esimerkissämme yhteen neliöön kuuluu aina tasan 4 viivaa, mutta yksi viiva voi kuulua joko yhteen tai kahteen neliöön

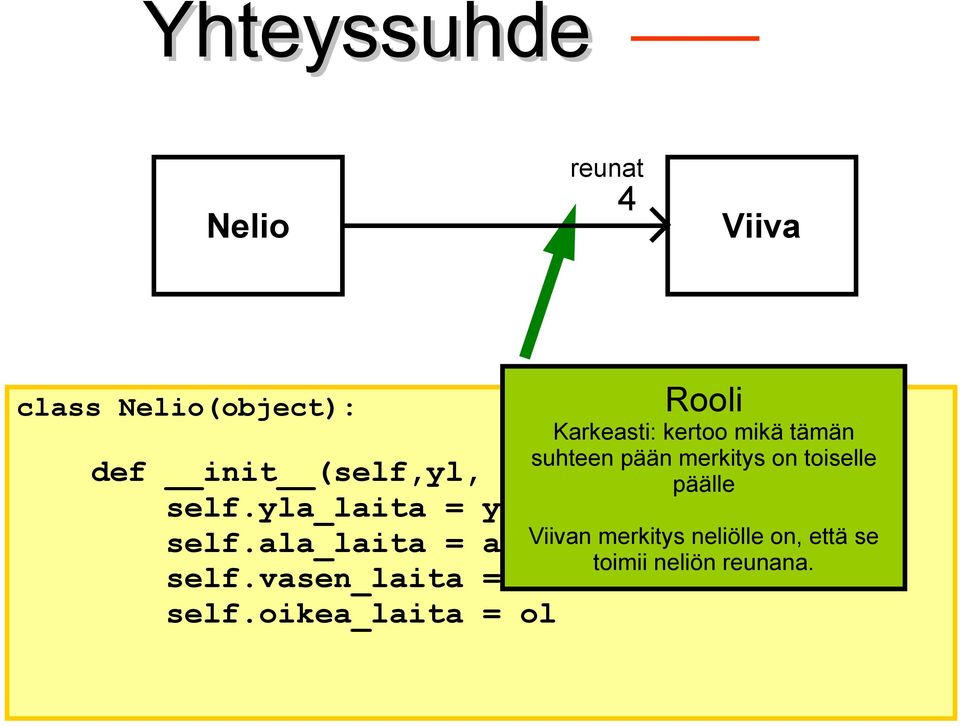

10 Yhteyssuhde reunat 4 Viiva class (object): Rooli Karkeasti: kertoo mikä tämän suhteen pään merkitys on toiselle def init (self,yl, al, vl, ol): self.yla_laita = yl self.ala_laita = al self.vasen_laita = vl self.oikea_laita = ol päälle Viivan merkitys neliölle on, että se toimii neliön reunana.

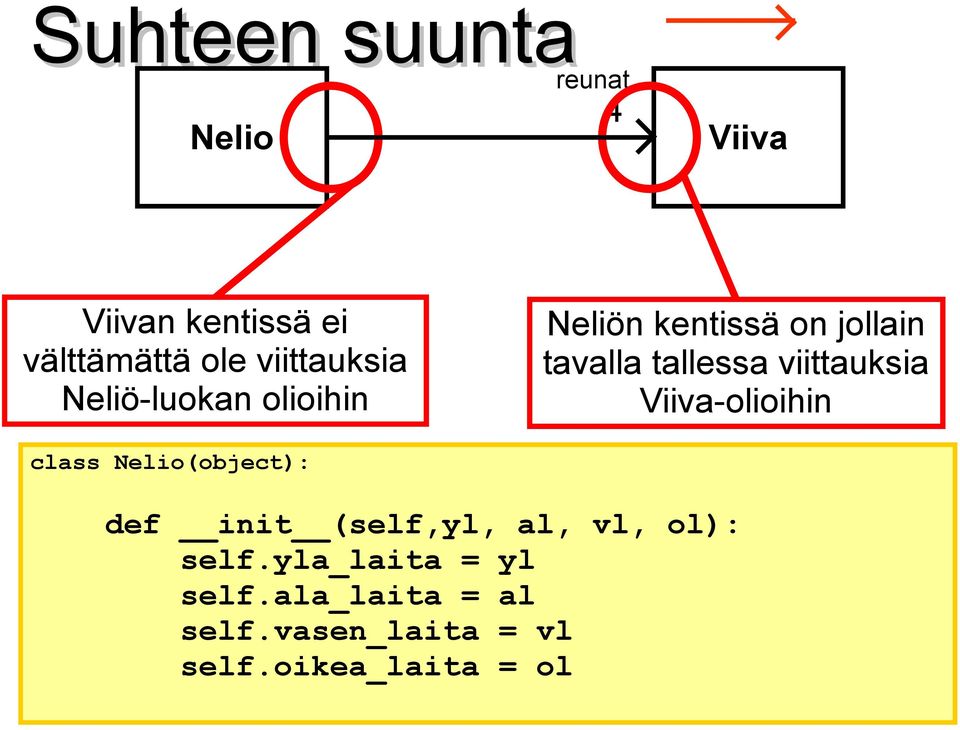

11 Suhteen suunta reunat 4 Viiva Viivan kentissä ei välttämättä ole viittauksia Neliö-luokan olioihin Neliön kentissä on jollain tavalla tallessa viittauksia Viiva-olioihin class (object): def init (self,yl, al, vl, ol): self.yla_laita = yl self.ala_laita = al self.vasen_laita = vl self.oikea_laita = ol

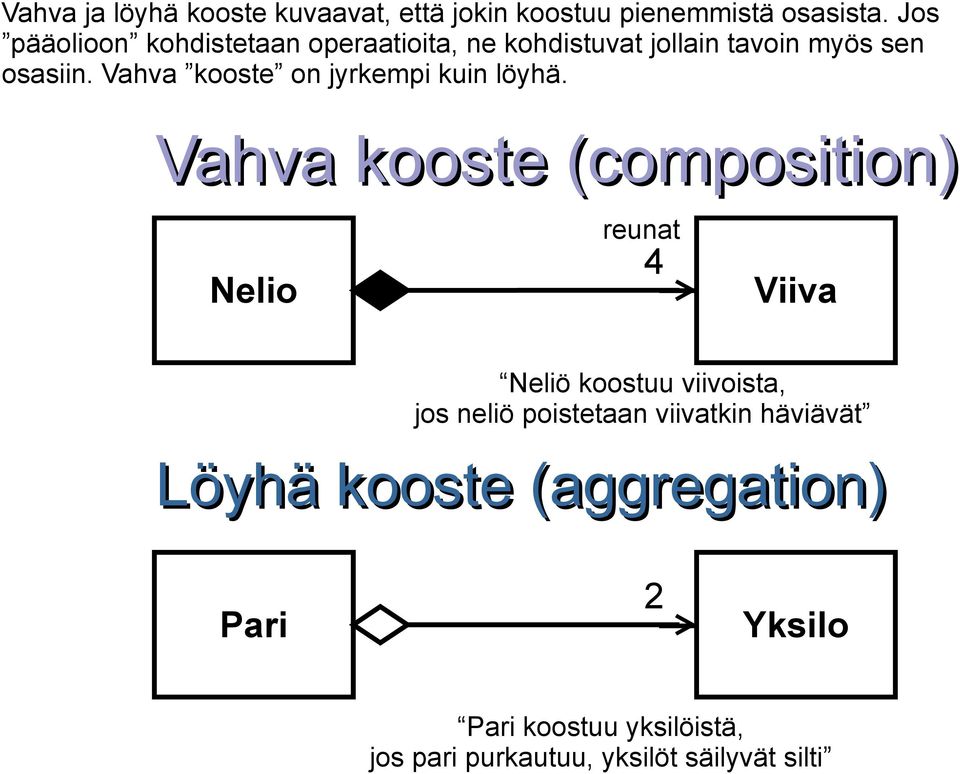

12 Vahva ja löyhä kooste kuvaavat, että jokin koostuu pienemmistä osasista. Jos pääolioon kohdistetaan operaatioita, ne kohdistuvat jollain tavoin myös sen osasiin. Vahva kooste on jyrkempi kuin löyhä. Vahva kooste (composition) reunat 4 Viiva Neliö koostuu viivoista, jos neliö poistetaan viivatkin häviävät Löyhä kooste (aggregation) Pari 2 Yksilo Pari koostuu yksilöistä, jos pari purkautuu, yksilöt säilyvät silti

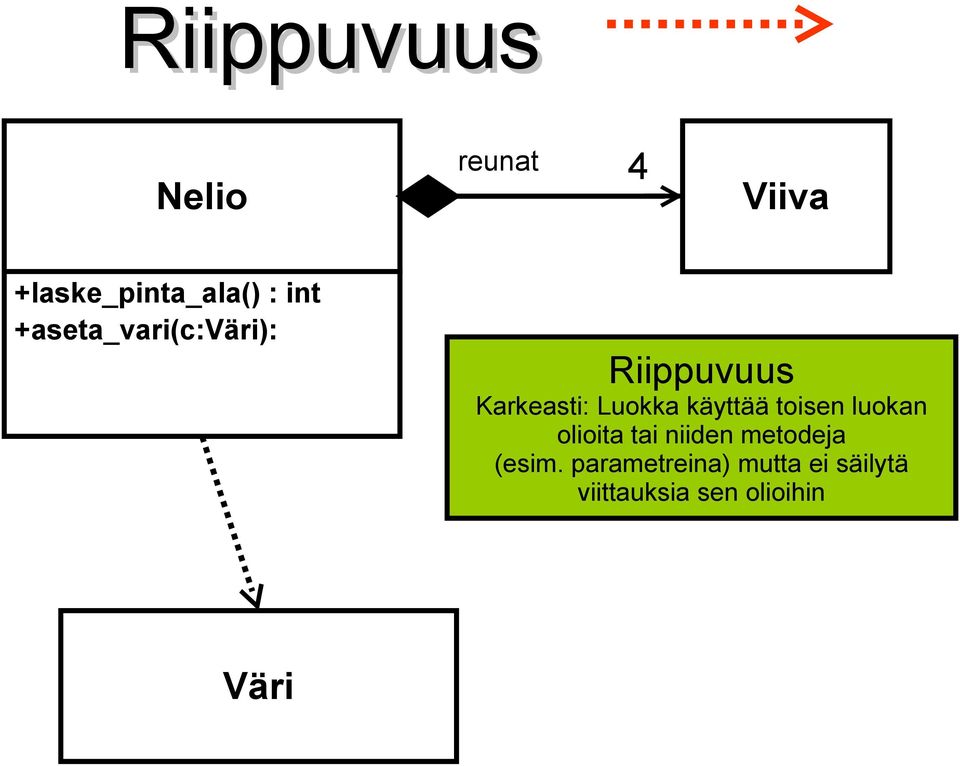

13 Riippuvuus reunat 4 Viiva +laske_pinta_ala() : int +aseta_vari(c:väri): Riippuvuus Karkeasti: Luokka käyttää toisen luokan olioita tai niiden metodeja (esim. parametreina) mutta ei säilytä viittauksia sen olioihin Väri

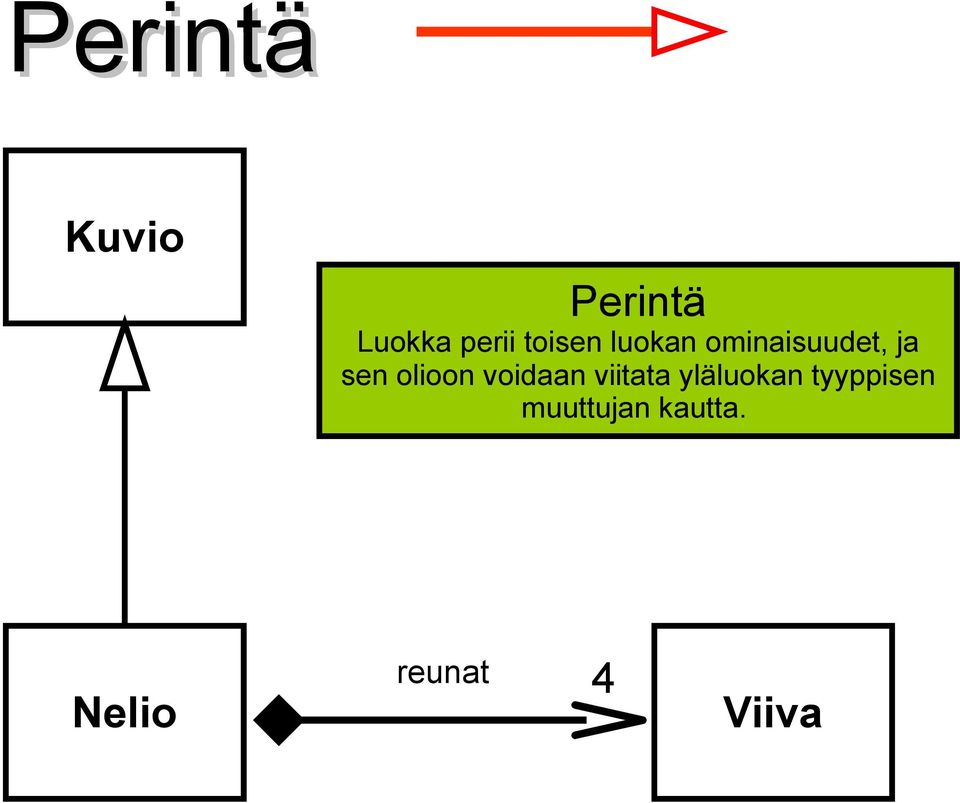

14 Perintä Kuvio Perintä Luokka perii toisen luokan ominaisuudet, ja sen olioon voidaan viitata yläluokan tyyppisen muuttujan kautta. reunat 4 Viiva

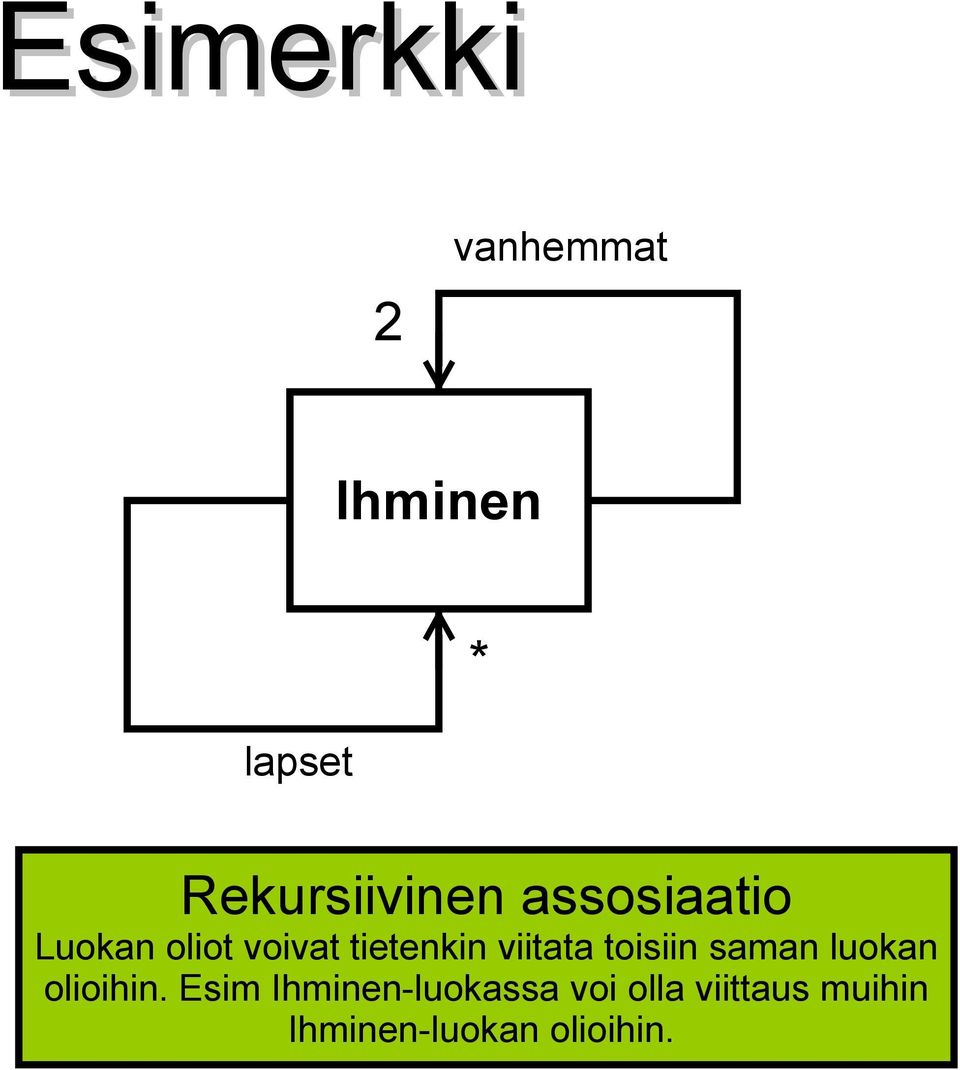

15 Esimerkki 2 vanhemmat Ihminen lapset * Rekursiivinen assosiaatio Luokan oliot voivat tietenkin viitata toisiin saman luokan olioihin. Esim Ihminen-luokassa voi olla viittaus muihin Ihminen-luokan olioihin.

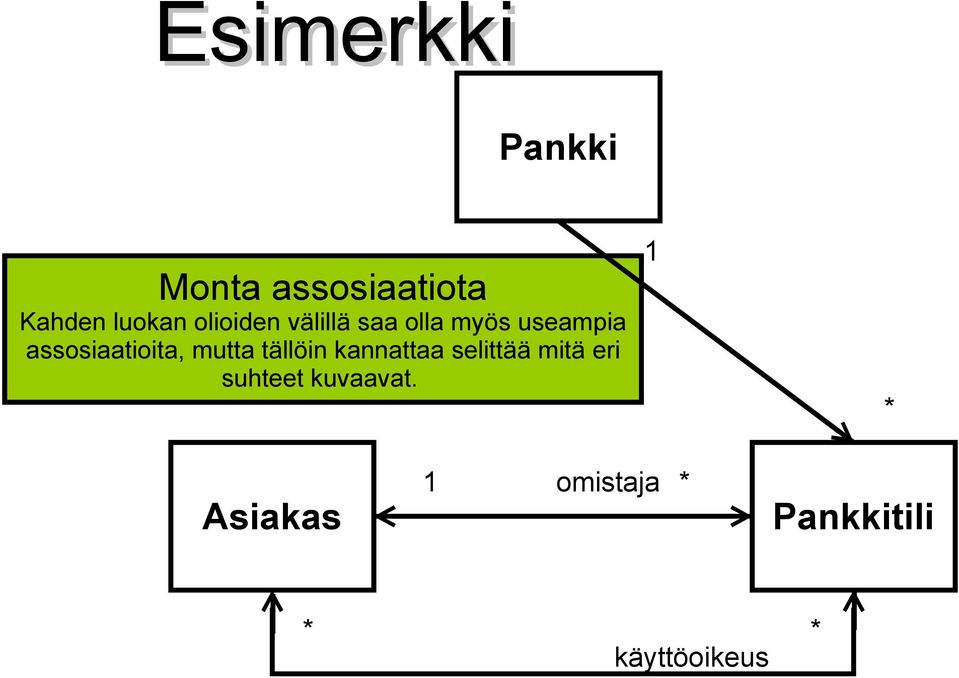

16 Esimerkki Pankki Monta assosiaatiota Kahden luokan olioiden välillä saa olla myös useampia assosiaatioita, mutta tällöin kannattaa selittää mitä eri suhteet kuvaavat. 1 * Asiakas 1 omistaja * Pankkitili * * käyttöoikeus

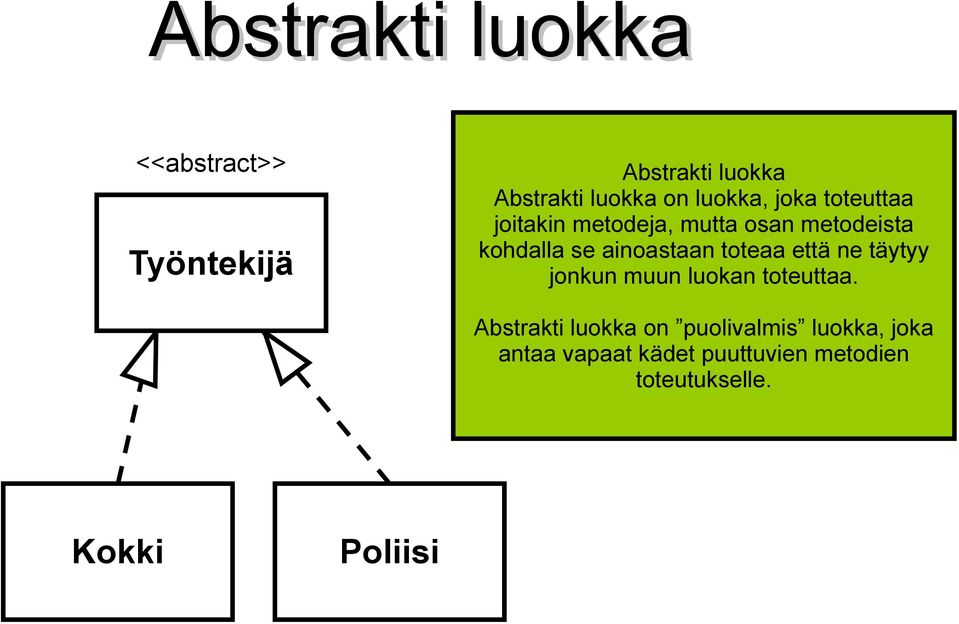

17 Abstrakti luokka <<abstract>> Työntekijä Abstrakti luokka Abstrakti luokka on luokka, joka toteuttaa joitakin metodeja, mutta osan metodeista kohdalla se ainoastaan toteaa että ne täytyy jonkun muun luokan toteuttaa. Abstrakti luokka on puolivalmis luokka, joka antaa vapaat kädet puuttuvien metodien toteutukselle. Kokki Poliisi
