KUNTOTUTKIMUSRAPORTTI. Lohja Perttilän koulu

Transkriptio

1 KUNTOTUTKIMUSRAPORTTI Lohja Perttilän koulu FCG SUUNNITTELU JA TEKNIIKKA OY Päivämäärä Projektinumero P30652

2 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 1 (18) Yhteenveto Perttilän koulusta otettiin 13 mikrobinäytettä, kuusi VOC-BULK materiaalinäytettä ja kuusi VOC eli haihtuvien orgaanisten yhdisteiden ilmanäytettä. Matoista otettiin seitsemän VOC-Bulk näytettä, joista mitattiin haihtuvia orgaanisia yhdisteitä. Kuudessa näytteessä oli osassa kohonneet VOC-pitoisuudet. Kohonneet pitoisuudet esiintyvät kellarikerroksessa samoissa tiloissa (A018, A021 ja A024) missä havaittiin lattioiden kosteustutkimuksissa myös ympäristöään korkeammat mittausarvot. Aulan B165 VOC-pitoisuudet olivat myös korkeat. Aulan A203 ja luokan B207 VOC-pitoisuudet olivat normaalilla tasolla tehtiin lisätutkimus, esiintyykö samoja VOC-yhdisteitä ilmassa. Ilman VOC-pitoisuudet olivat normaalit kaikissa mittapisteissä. Mikrobinäytteistä yhdessä oli erittäin vahva viite mikrobivauriosta, yhdessä kohtalainen viite ja yhdessätoista oli heikko viite mikrobivauriosta. Neljässä näytteessä yhdestätoista, jossa on heikko viite, näytteiden mikrobisuvut ovat samoja kuin luonnossa esiintyvät mikrobit. Lopuissa viidessä näytteessä esiintyi kosteusvaurioindikaattorimikrobeja. Ne ovat lajikkeita, jotka eivät esiinny luonnollisessa ympäristössään rakennusmateriaaleissa. Näissä rakenteissa voi olla mikrobivaurioita, mutta näiden näytteiden perusteella sitä ei voi vahvistaa. Mikrobinäytteet, joissa vahva ja kohtalainen viite mikrobivauriosta löytyi, sijaitsi kirjaston ulkoseinässä olevassa mineraalivillaeristeessä. Mikrobinäytteet otettiin kaikista esiintyvistä ulkoseinärakenteista. Pintakosteustarkasteluissa vahtimestarin tilan A010 ja pukuhuoneiden A021, A024 ja A018 lattioiden tulokset olivat ympäristöään korkeammat. Viiltokosteudenmittaus maton ja betonilaatan väliin tiloissa A010 ja A024 vahvisti korkeat kosteuspitoisuudet RH 89 % ja RH 84 %. Kosteuspitoisuus on jo niin korkea, että se voi hajottaa mattoliimaa ja mattoa. Tästä hajoamisesta voi syntyä myös sisäilman laatua heikentäviä yhdisteitä. Kosteudenmittauksia poranreikämenetelmällä tehtiin yhdeksän kappaletta. Mittaustuloksien mukaan kosteudet olivat normaalilla tasolla paitsi tiloissa A021, A024 ja A018 mittaustulokset olivat koholla. Marraskuussa mitattiin, onko ulkoseinän eristetilasta ilmayhteyttä sisäilmaan. 1. kerroksen lattian ja ulkoseinän liitoksessa eristetila ei ole ilmatiivis sisäilmaan päin. Vuotoa on lattian ja seinän liitoksessa sekä ikkunaliittymässä. Lisäys otettiin lisänäytteitä kiinteistön ulkoseinistä sekä lattioiden linoleum matoista kerroksissa 1 ja 2. Näytteenottokohdat valittiin niin, että saatiin kattava kuva seinien yläosien kunnosta. Mattonäytteet kohdistettiin tiloihin, joissa oli epäilyksenä lattioiden kastuminen vesivahingon seurauksena sekä tiloihin joissa oireiltiin. Otetuissa materiaalinäytteissä ei esiintynyt seinärakenteen kosteusvaurioitumiseen viittaavia mikrobeja. Sen sijaan otettujen mattonäytteiden VOC-päästöt ovat korkeahkot maanvastaisilla lattioilla. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

3 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 2 (18) Johtopäätökset ja toimenpide-ehdotukset Lattiapinnoitteet ovat vaurioituneet VOC-Bulk näyttein osassa mitatuissa kohdissa. Nämä voivat olla osasyy heikkoon ilman laatuun. Kellarikerroksen lattioissa havaittin viiltomittauksella kohonneita kosteuspitoisuuksia tiloissa A010 ja A024. Kellarikerroksen tiloihin lattiaan on asennettava hyvin kosteutta läpäisevä lattiapinnoite. Kosteus maton ja betonilaatan välissä oli yli RH 75%, joka aiheuttaa maton hajoamisen. Kosteuspitoisuus voi olla korkea myös kellarikerroksen muissa vastaavissa rakenteissa. Kirjaston ulkoseinät, jotka olivat mikrobivaurioituneet on purettava ja tilalle on rakennettava uudet kosteusteknisesti oikein toimivat rakenteet. Yksi syy kosteuden aiheutamalle mikrobivauriolle on todennäköisesti metallisten ikkunarakenteiden pinnalle muodostuva kondenssi ja höyrysulun puuttuminen. 1. kerroksen lattian ja ulkoseinän liitos sekä ikkunaliitokset vuotavat. Vaikka ulkoseinästä otetuista näytteissä ei ollut poikkeavan suuria määriä mikrobeja, siellä esiintyi kuitenkin kosteusvaurioindikaattorimikrobilajikkeita. Ei tiedetä, onko ulkoseinän eristetila joiltain osin mikrobivaurioitunut enemmän. Eristetilasta vuotava ilma voi olla osasyy heikkoon ilman laatuun. Ulkoseinästä otettujen mikrobinäytteiden perusteella ei voida määritellä korjaustapaa eikä korjauksen laajuutta. Näiden määrittelemiseksi vaurioiden laajuuttaa täytyy selvittää lisää. Linoleummatoista otetuista VOC-BULK materiaalinäytteistä kolmen emissiot olivat hieman koholla, laajuuden selvittämiseksi on otettava tilakohtaisia näytteitä. TTH viitearvojen mukaan yli 600 mikrogrammaa haihtuvia orgaanisia yhdisteitä sisältävät matot ovat vaurioituneita. Lisäys otettujen lisänäytteiden tulokset viittaavat linoleum mattojen hajoamistuotteiden emissioihin materiaalissa. Näytteiden tulosten perusteela maanvastaisilla osilla VOC emissiot viittaavat materiaalin hajoamiseen. Matot tulisi uusia kellarikerroksessa sekä 1. kerroksessa niiltä osin kun lattia on maanvastainen. Ulkoseinien yläosista otettujen lisänäytteiden perusteella ei voida todeta ulkoseinärakentieden olevan laajasti vaurioituneita. Sisäilman laadun parantamiseksi on estettävä rakenteiden läpi kulkevien ilmavuotojen mukana kulkeutuvien partikkeleiden pääsy sisäilmaan. Musiikki/kuvaamataidon luokan ulkoseinän alaosan kosteuvaurioiden syy johtuu todennäköisesti viereisen terassi/kattorakenteen vesivuodoista eristetilaan. Eristetilassa oleva kosteus pyrkiin seinärakenteen läpi ja aiheuttaa pinnoitevaurioita musiikkiluokan seinässä. Katon eristetilan läpi kulkeva ilmavuoto kuljettaa mukanaan epäpuhtauksia luokkatilaan, aiheuttaen sisäilman laadun heikkenemistä. Seinän elementtisauman ja pinnoitteiden korjaamiseksi luokkatilan puolelta on kalusteet ja lämmityspatteri irroitettava. Ilmavuotojen poistamiseksi kattorakenne tulee avata ulkopuolelta ja korjata eristetilassa olevan seinärakenteen kosteuseristys sekä tiivistää rakenne luokkatilaan päin. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

4 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 3 (18) Sisällysluettelo Yhteenveto... 1 Johtopäätökset ja toimenpide-ehdotukset YLEISTIEDOT Tutkimuskohde Tutkimuksen tilaaja Tutkimuksen tekijät Tutkimuksen ajankohta TUTKIMUKSEN LÄHTÖTIEDOT Lähtötiedot Tiedossa olevat vauriot Tehdyt korjaukset Tutkimuksen tarkoitus Tutkimuksen rajaus Tutkimusmenetelmät ja laitteisto Tutkimuksen rakenneavausten ja näytteenottopaikkojen merkinnät TUTKIMUKSET Alapohja Rakenne Tutkimukset ja havainnot Johtopäätökset Välipohja Rakenne Tutkimukset ja havainnot Johtopäätökset Ulkoseinät Rakenne Tutkimukset ja havainnot Lisähavainnot... Virhe. Kirjanmerkkiä ei ole määritetty Johtopäätökset Yläpohja ja vesikatto Havaintoja ja johtopäätökset Muut tutkimukset Havaintoja Paikannuskuvat Paikannuskuvat myös liitteessä Kosteusmittaukset FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Y-tunnus Tel , fax Kotipaikka Helsinki

5 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 4 (18) Pintakosteustarkastelu Kosteuspitoisuuden viiltomittaukset Suhteellisen kosteuden mittaukset Mikrobitutkimukset Materiaalinäytteenotto Jatkotutkimukset VOC-yhdisteiden tutkimukset Materiaalinäytteenotto Jatkotutkimukset Ilmanäytteenotto Tiiveysmittaukset PÄIVÄYS JA ALLEKIRJOITUKSET Liitteet: FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

6 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 5 (18) YLEISTIEDOT 1.1 Tutkimuskohde Perttilän koulu Hakulintie Lohja 1.2 Tutkimuksen tilaaja Lohjan kaupunki Tekninen toimi/tilapalvelut Sini Honkonen Karstuntie Lohja p sini.honkonen@lohja.fi 1.3 Tutkimuksen tekijät Piritta Salmi Sami Heikkilä Harri Nyman Marja Kansikas FCG Suunnittelu ja tekniikka Oy 1.4 Tutkimuksen ajankohta Esiselvityskäynti, Nyman ja Kiimamaa Materiaalinäytteet, kosteusmittaukset, Heikkilä ja Salmi Ilmavuotojen selvitykset, merkkiainekoe, Nyman ja Käyhkö VOC-ilmamittaukset Lisänäytteet ulkoseinistä ja matoista, Kansikas ja Nyman 2 TUTKIMUKSEN LÄHTÖTIEDOT 2.1 Lähtötiedot Kuntotutkimuksen lähtötietoina ovat olleet rakennuksesta käytettävissä olevat pohja-, leikkaus- sekä LVIS-piirustukset. Käytettävissä olevat aikaisemmat raportit: WSP Finland Oy, Kupariputkien kuntotutkimus, 2007 Inspecta Oy, KVV -teknisten järjestelmien ja rakennusosien kunnon ja toimivuuden kartoitus, 2007 Insinööritoimisto AIRKOS Oy, sisäilmatutkimusraportti, 2014 Insinööritoimisto AIRKOS Oy, VOC -mittaus ja iltapäiväryhmän olosuhdemittausraportti, 2014 Vesikatto ja yläpohjatutkimus, Rakennusliike Sundholm Oy, 2016 FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

7 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 6 (18) IdeaStructura Oy, VOC-mittaus, 2016 IdeaStructura Oy, Teolliset mineraalikuidut, 2016 Kuvia vesikaton vaurioista. 2.2 Tiedossa olevat vauriot Rakennuksessa on havaittu ikkunarakenteissa kosteus- ja mikrobivaurioita. Mikrobivaurioita on lisäksi todettu seinien ja käytävien rappauspinnoitteissa, sekä WC:n alakattotilassa. Läpivientikohdissa on todettu epätiiveyskohtia. 2.3 Tehdyt korjaukset Rakennuksessa oli tehty korjauksia esiselvityskäynnin ja tutkimusajankohdan välillä. Korjauksia on tehty mm. kattorakenteisiin ja patolevyihin. 2.4 Tutkimuksen tarkoitus Tutkimuksen tarkoitus on selvittää mistä rakennuksessa koettu huono ilmanlaatu johtuu. 2.5 Tutkimuksen rajaus Tutkittavana on koko rakennuksen sisäilman laatuun vaikuttavien riskirakenteiden selvittäminen. 2.6 Tutkimusmenetelmät ja laitteisto Aistinvarainen arviointi Rakenneavaukset Pintakosteusmittaukset (Gann Hydrotest LG 3-lukija ja Aktiv Elektrode LB 70- mittapää) Lämpö- ja kosteusmittaus Vaisala HM 42 Rakenteiden tiiveyskokeet 5 %:lla vety merkkiaineella (Inficon sensistor Xrs lukija) Mikrobimateriaalinäytteenotto VOC-näytteenotto (Bulk) materiaaleista VOC-näytteenotto ilmasta tenax-absorbenttiin 2.7 Tutkimuksen rakenneavausten ja näytteenottopaikkojen merkinnät Rakenneavaukset merkitty R-kirjaimella juoksevin numeroin VOC-BULK näytteenottopaikat on merkitty B-kirjaimella juoksevin numeroin Kosteusmittauspisteet on merkitty M- ja S-kirjaimin juoksevin numeroin. S-kirjain merkitsee seinää ja M-kirjain mattoa. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

8 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 7 (18) TUTKIMUKSET 3.1 Alapohja Rakenne muovimatto mm betonilaatta mm styrox-eriste muovikalvo maa-aines, karkea hiekka/sora Alapohjarakenne on suunnitelmien mukainen Tutkimukset ja havainnot Kellarikerroksen ja 1. kerroksen lattiarakenteiden, sekä anturoilta nousevien seinien kosteudet mitattiin pintakosteudenosoittimella. Ympäristöään korkeampia kosteuksia ei esiintynyt, lukuun ottamatta tiloja A010, A018, A021 ja A024. Tilojen A010 ja A024 kosteus havaittiin korkeaksi viiltomittauksin. Viiltomittauksessa rakenteen kosteus mitataan heti päällysteen alta. Muovimatoilla kosteus heti maton alapuolella saa olla korkeintaan RH 75 %. Tilojen A018, A021 ja A024 lattiamateriaalista otetuissa VOC-BULK-näytteissä esiintyi maton hajoamistuotteita. Tilojen A018, A021 ja A024 ilmasta otetuissa VOC näytteissä ei esiintynyt normaaliarvoja korkeampia haihtuvien orgaanisten yhdisteiden (VOC) pitoisuuksia. R1 rakenneavauksessa, käytävällä A034, tutkittiin liikuntasalin reunalla oleva liikuntasauman massa-aine. Massa-aine todettiin vaurioitumattomaksi. R2-rakenneavauksessa portaikon alustatilassa A006 havaittiin, ettei sinne ole jätettyjä muottilautoja. Alapohjassa on tiivistämättömiä läpivientejä, ja käytävän lattiassa on epätiivis lattialuukku. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

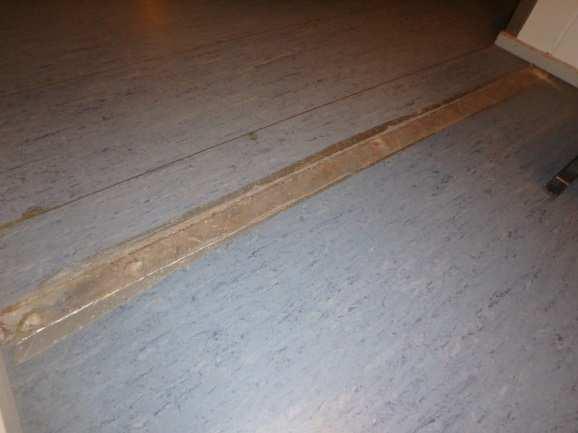

9 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 8 (18) Kuva 1. Liikuntasauman massa on vaurioitumaton Johtopäätökset Näytteiden tulosten perusteella vaurioituneet matot ja niiden alla oleva tasoite pitää poistaa. Tilojen A010, A018, A021 ja A024 lattia on kuivattava ja kuivatun lattian pinnoitteeksi on valittava kosteutta hyvin läpäisevä pinnoite, vaikkakin muissa kellarikerroksen tiloissa oli pienempiä pintakosteudenosoittimen lukemia, on ehkä hyvä vaihtaa lattian pinnoitteet hyvin vesihöyryä läpäiseviksi. Käytävän tarkastusluukku on vaihdettava ilmatiiviiseen luukkuun. Lattian läpimenot on tiivistettävä. 3.2 Välipohja Rakenne Välipohja on ontelolaattaa ja paikalla valettua betonia. Kantavan rakenteen päällä on tasoite ja lattiapinnoitteena matto Tutkimukset ja havainnot 2-kerroksen lattiarakenteessa eikä seinissä ollut ympäristöään korkeampia kosteuksia pintakosteudenosoittimella tarkasteltuna. Tiloista B165, A203 ja B207 otettiin lattiapinnoitteesta VOC-BULK näytteet. Tilan A203 ja tilan B207 tulokset olivat normaalit. Tilan B165 lattiamateriaalista otetussa VOC-BULK-näytteessä esiintyi maton hajoamistuotteita. Tilan B165 pieni aula, B142 ensimmäisen kerroksen käytävä ja B152 rehtorin huone, VOC ilmanäytteissä ei esiintynyt normaalia korkeampia haihtuvien orgaanisten yhdisteiden pitoisuuksia. R12-rakenneavaus tehtiin putkikoteloon, joka sijaitsee musiikkiluokan takana. Kotelossa olevia sähkö- ja viemäriputkia ei ole tiivistetty läpimenon kohdalta. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

10 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 9 (18) Ulkoseinässä havaittiin kosteudesta aiheutuneita suolojen jälkiä. Ulkoseinässä olevasta eristeestä otettiin materiaalinäyte mikrobianalyysia varten. Kuvat 2 ja 3. Näkymä putkikanaalissa Johtopäätökset Näytteiden tulosten perusteella vaurioituneet matot tiloista B165 sekä A207 ja niiden alla oleva tasoite pitää poistaa. Putkikanaalista otetussa mikrobinäytteessä ei ollut viitettä kosteusvauriosta. 3.3 Ulkoseinät Rakenne 1. Ulkoseinän rakenne oli sisältä ulospäin: maalipinta betoni 140 mm eristevilla 140 mm betoni ja elementin kuoritiili. 2. Maanvastaisilla seinillä ulkoseinän rakenne oli sisältä ulospäin: maalipinta betoni 160 mm EPS. 3. Ulkoseinän rakenne musiikkiluokassa oli sisältä ulospäin: maalipinta betoni 130 mm eristevilla 50 mm betoni 4. Kirjaston ikkunoiden ympärillä oli: puurunkoinen puulevy rakenne, jossa oli mineraalivillaeriste. 5. Ikkunaelementin väliosan rakenne sisältä ulospäin oli: pintalevy finnfoam 150 mm - vaneri Ulkoseinät olivat suunnitelman mukaisia. Ikkunan tilkeväleihin tehtiin rakenneavaukset R19 ja R11 FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

11 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 10 (18) Kuva 4 ja 5. Ulkoseinärakenne 1, R3 ja R Tutkimukset ja havainnot Ulkoseinän mineraalivillaeristeestä otettiin näytteitä mikrobitutkimuksia varten. Tulokset ovat lueteltuina tässä. 1.- tyyppiseen ulkoseinään tehtiin rakenneavaukset R3, R4, R5 ja R19a o o Mikrobinäytteissä esiintyi kosteusvaurioindikaattorimikrobeja. Lisätutkimusten yhteydessä tehtiin rakenneavaukset 2. tyyppiseen ulkoseinään tehtiin rakenneavaukset R6 ja R7 3.- tyyppiseen ulkoseinään tehtiin rakenneavaus R10 ja R12 o Mikrobinäytteiden perusteella rakenteessa esiintyi kosteusvaurioindikaattorimikrobeja. 4.- tyyppiseen ulkoseinään tehtiin rakenneavaukset R13, R14a ja R14b. o o o o Rakenteessa vahva viite mikrobivauriosta. Rakenteessa ei havaittu höyrynsulkumuovia. Ikkunoiden pellityksen alta oli ilmayhteys eristeeseen Tilasta A126 seinärakenteen eristeestä otettujen mikrobinäytteiden R13 ja R14b perusteella rakenteessa on mikrobivaurioita. 5.- tyyppiseen ulkoseinärakenteeseen (keittiö) tehtiin rakenneavaus R20 o Mikrobinäytteiden perusteella rakenteessa ei esiintynyt mikrobivaurioita. Ulkoseinän eristetilan tiiveys sisäilmaan päin mitattiin 1.-kerroksessa vetykaasun avulla. Kaasu johdettiin tuuletusputkien kautta eristetilaan. Mittaus tehtiin tilojen B157, B064, B136, B135, B134 ja B133 kohdalla. Seinän ja lattian liitos sekä ikkunaliitokset vuotivat eristetilasta sisäilmaan tehdyssä mittauksissa. Patolevy on irti seinältä. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

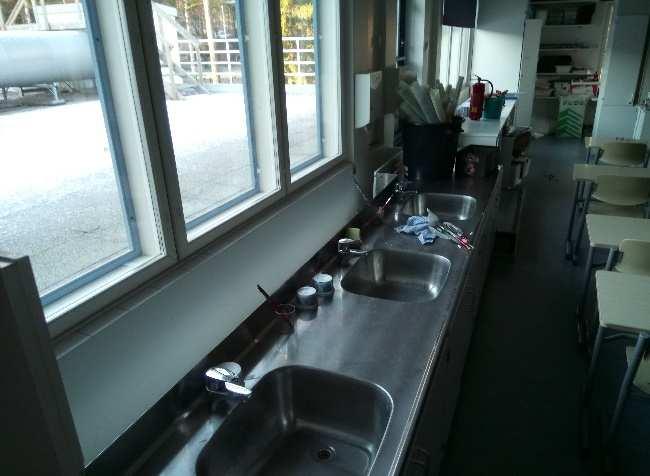

12 FCG SUUNNITTELU JA TEKNIIKKA OY 11 (18) Tutkimusraportti Jatkotutkimusten havainnot Jatkotutkimusten yhteydessä musiikkiluokan ulkoseinän yläosasta otettiin materiaalinäyte mikrobitutkimuksia varten. Ulkoseinäelementin saumassa todettiin olevan pitkittäissuuntainen halkeama, joka jatkuu vasemmasta nurkasta aina uloskäynnille asti. Elementit eivät ole aivan kohdakkain, jolloin sauma on avoinna läpi rakenteen. Halkeama sijoittuu korkoon, jossa seinärakenne on vasten viereistä katon eristetilaa. Halkeamassa ja seinärakenteessa on havaittavissa kosteusjälkiä. Seinä oli tutkimushetkellä pintamittauksissa kuiva. Kuva 6 Musiikkiluokan seinä, kalusteiden takana seinässä pitkittäinen elementtisauman halkeama. Kuva 7 hakeamaa seinässä, ilmavuotojen mahdollisuus kattorakenteista luokkatilaan. Kuva vasemmasta nurkasta kaapiston takaa. Kuva 8. R14 Ulkoseinän ja ikkunan liitos, A126 Kuva 9. R14 Ikkunapellityksen alta on yhteys ulkoseinävilloihin. Seinärakenteessa ei havaittu höyrynsulkumuovia. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

13 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 12 (18) Johtopäätökset Tilasta A126 ikkunan laidoilla olevat seinärakenteen eristeistä otettujen mikrobinäytteiden perusteella ei voida tietää vaurion laajuutta eikä määrittää korjaustapaa. Ulkoseinän eristetilasta, josta löytyi kosteusvaurioindikaattorimikrobeja, on ilmavuoto sisäilmaan päin tilojen B157, B064, B136, B135, B134 ja B133 kohdalla. Ilmavuoto saattaa olla osasyy huonoon ilman laatuun. Patolevy on kiinnitettävä tiiviisti seinään. 3.4 Yläpohja ja vesikatto Havaintoja ja johtopäätökset Rakenteita oli korjattu tutkimuksen aikana. Rakenteet jätettiin tutkimuksen ulkopuolelle. 3.5 Muut tutkimukset Havaintoja Ilmanvaihto toimi tutkimuksen aikana normaalisti Maanpinta viettää rakennukseen päin B-osan päädyssä FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

14 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 13 (18) MITTAUSTULOKSET 3.6 Paikannuskuvat - Paikannuskuvat myös liitteessä FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

15 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 14 (18) Kosteusmittaukset Pintakosteustarkastelu Pintakosteus tarkastettiin pintakosteudenosoittimella rakennuksen lattiapinnoilta, sekä niiden seinien ja pilareiden alaosista, jotka nousevat anturoiden päältä. Ympäristöään korkeampi lukemia ei esiintynyt, lukuun ottamatta kellarikerroksen tiloja A010, A018, A021 ja A Kosteuspitoisuuden viiltomittaukset Tiloissa A010 ja A024, jotka poikkesivat pintakosteudenosoittimella tehdyssä tarkastelussa, mitattiin kosteus lattiapinnoitteen ja betonilattian välistä. Mittauksissa kosteuspitoisuus todettiin korkeaksi ja mattoa vaurioittavaksi. Tiloissa A010 suhteellinen kosteus oli RH 89 % lämpötilassa 18 C ja A024 suhteellinen kosteus oli RH 84 % lämpötilassa 19 C Suhteellisen kosteuden mittaukset Suhteellinen kosteus mitattiin poranreikämittauksin yhdeksästä paikasta. Rakenteiden kosteuspitoisuudet mittaussyvyyksissä vaikuttivat mittauksien perusteella normaaleilta. Kellarikerroksessa tyttöjen pukuhuoneiden ja vahtimestarin tilan kosteuspitoisuus lähentelee kostean raja-arvoa. Lattiarakenne on maanvarainen ja maa pitää rakenteen muita kosteampana. Mittaustulokset, joiden mittauskohdat on merkittynä pohjakuvaan. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

16 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 15 (18) Sijanti Mittapä ä nro Mittaus -syvyys (mm) Suhteelline n kosteus (%RH) Absoluuttine n kosteus g/m 3 Lämpötil a ( o C) pvm M1 Pukuhuone pojat ,64 19,4 M3 Pukuhuone tytöt ,6 18,5 M4 Pukuhuone tytöt ,07 19,6 M5 vm tila ,01 18,6 M6 vm tila ,4 18,6 S4 käytävä 2. krs ,05 19,2 S2 käyt 2. krs ,32 19,0 S3 musiikkiluokka ,27 21,6 S2 musiikkiluokka ,7 21,1 sisäilma ,32 20,1 ulkoilma ,2 7,0 3.8 Mikrobitutkimukset Materiaalinäytteenotto Rakennuksesta otettiin 13 mikrobinäytettä, joista yhdessä kirjaston A126 ulkoseinän alaosasta otetussa näytteessä R14b oli erittäin voimakas viite mikrobikasvustosta. Saman tilan ikkunan toiselta puolelta seinän yläosasta otetussa näytteessä R13 oli kohtalainen viite mikrobivauriosta, samoin kuin näytteessä R19b tilan A128 ikkunatilkkeessä. Näytteissä R20 ulkoseinän eristevilla keittiön seinässä, näytteessä R14a kirjaston seinän yläosassa ja näytteessä R17 tilan B136 ikkunatilkkeessä ei esiintynyt muita kuin luonnollisesti esiintyviä mikrobeja. Kaikissa lopuissa näytteissä kosteusvaurioindikaattorimikrobeja oli pieni määrä. kosteusvaurioindikaattorimikrobit ovat lajeja, jotka eivät ole luonnollisessa ympäristössään esiintyessään rakennusmateriaaleissa. Mikrobinäytteiden ottopaikat ovat merkittynä pohjakuvaan ja analyysivastaus on liitteenä. Nro Materiaali Rakenne Tila Tulos 1 eristevilla ulkoseinä R3 B133 ei viitettä vauriosta 2 eristevilla ulkoseinä R4 B136 ei viitettä vauriosta 3 eristevilla ulkoseinä R5 B157 ei viitettä vauriosta FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

17 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 16 (18) eristevilla ulkoseinä R10 A201 ei viitettä vauriosta 5 ikkunan eriste ikkunan tilke R11 A201, ikkuna ei viitettä vauriosta 6 eristevilla ulkoseinä R12 A202 ei viitettä vauriosta 7 eristevilla ulkoseinä R13 A126 kohtalainen viite vauriosta 8 eristevilla ulkoseinä R14a A126 ei viitettä vauriosta 9 eristevilla ulkoseinä R14b A126 vahva viite vauriosta 10 ikkunan eriste ikkunan tilke R17 A136 ei viitettä vauriosta 11 eristevilla ulkoseinä R19a A128 ei viitettä vauriosta 12 ikkunan eriste ikkunan tilke R19b A128 ei viitettä vauriosta 13 eristevilla ulkoseinä R20 keittiö ei viitettä vauriosta Jatkotutkimukset Jatkotutkimuksilla haluttiin varmistaa ulkoseinien eristetilan kunto seinien yläosista. On mahdollista, että katolta tulee tihkuvuotoa aluskatteen päältä seinärakenteeseen virheellisesti asennetun aluskatteen vuoksi. Kate päättyy seinärakenteen päällä. Näytteissä ei havaittu viitteitä mikrobivaurioitumisesta. Analyysivastaus on liitteenä. Nro Materiaali Rakenne Tila Tulos 1 eristevilla Ulkoseinä RA 21 B135 ei viitettä vauriosta 2 eristevilla ulkoseinä RA 24 B209 ei viitettä vauriosta 3 eristevilla ulkoseinä RA 25 B220 ei viitettä vauriosta 4 eristevilla ulkoseinä RA 22 A201 musiikki ei viitettä vauriosta 5 eristevilla ulkoseinä RA 23 B206 ei viitettä vauriosta 3.9 VOC-yhdisteiden tutkimukset Materiaalinäytteenotto Rakennuksen muovimatoista otettiin seitsemän materiaalinäytettä, joista tutkittiin haihtuvat orgaaniset yhdisteet VOC-BULK). Näytteistä viidessä esiintyi korkeahko määrä mattojen hajoamisesta johtuvia yhdisteitä. Suuremmat määrät esiintyivät kellarikerroksen tiloissa, A018, A021 ja A024. Lisäksi aulan B165 matosta otetussa näytteessä oli suurin määrä hajoamisyhdisteitä. Hajoamisesta johtuvat yhdisteet saattavat olla osasyy huonoon sisäilman laatuun. Analyysivastaus on liitteenä. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

18 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 17 (18) näyte näytteenottopaikka tulos (µg/m 3 g) linoleum A ,24 linoleum A ,75 linoleum A ,83 linoleum A ,13 linoleum Aula A ,29 linoleum lk B ,49 linoleum Aula B , Jatkotutkimukset Lisänäytteet otettiin matoista ja tasoitteista tiloissa B135, B165, B168b sekä B221. Opetustilan B168b näytteessä todettiin korkea määrä mattojen hajoamisesta johtuvia yhdisteitä. Lisäksi aulan B165 näytteessä on korkeita määriä yhdisteiltä. Analyysivastaukset liitteenä. linoleum B 135 luokka 403,43 tasoite B 135 luokka 153,81 lino+liima+tasoite Aula B ,27 lino+liima+tasoite B 168b opetustila 988,72 lino+liima B 221 siivous 66, Ilmanäytteenotto Tiloista A018, A021, A024, B142, B165 ja B152 otetuissa haihtuvien orgaanisten yhdisteiden ilmanäytteessä ei esiintynyt normaalista poikkeavia pitoisuuksia. Analyysivastaukset liitteenä. Tila näyte tulos TVOC tolueenivasteena A018 pukuhuone näyte 1 14 A021 pukuhuone näyte 3 21 A024 pukuhuone näyte 4 10 B142 aula 1 kerros näyte 4 53 B165 aula 2 kerros näyte 5 48 B152, rehtorin huone näyte 6 20 FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

19 FCG SUUNNITTELU JA TEKNIIKKA OY Tutkimusraportti 18 (18) Tiiveysmittaukset Ulkoseinän eristetilan tiiveys sisäilmaan päin mitattiin 1. kerroksessa vetykaasun avulla. Kaasu johdettiin tuuletusputkien kautta eristetilaan. Mittaus tehtiin tilojen B157, B064, B136, B135, B134 ja B133 kohdalla. Seinän ja lattian liitos sekä ikkunaliitokset vuotivat mittauksissa kaikissa mittapisteissä. 4 PÄIVÄYS JA ALLEKIRJOITUKSET Tutkijoiden Piritta Salmi ja Sami Heikkilä puolesta raportin on laatinut Harri Nyman. Helsinki Harri Nyman, RKM, RTA harri.nyman@fcg.fi Lisäykset raporttiin Marja Kansikas, Ins. AMK, RTA FCG Suunnittelu ja tekniikka Oy Rakennusterveys ja sisäilmasto Liitteet: Paikannuskuvat näytteenottopaikoista VOC materiaalinäytteet VOC ilmanäytteet Mikrobit FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Tel , fax Y-tunnus Kotipaikka Helsinki

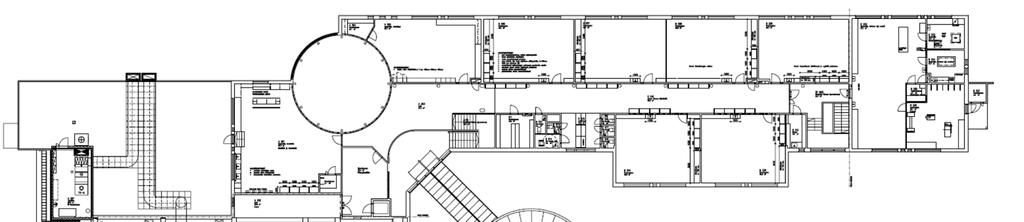

20 R18 R21 R16 R14 R19 R3 B10 R17,R4 R7 R20 R13 B8 B9 R6 R5 1-kerros Mittapisteet S3 ja S4 R23 R24 B2 R11 B3 B1 B7 R10 R22 R12 R25 Mittapisteet S1 ja S2 2-kerros Mittapisteet M3 ja M4 Mittapisteet M11 ja M12 Mittapiste M1 B4 BULK-NÄYTTEIDEN OTTOKOHDAT R2 B6 R3 B5 RAKENTEIDEN AVAUS/ MATERIAALINÄYTTEIDEN OTTOKOHDAT B7 R1 VOC-NÄYTTEIDEN OTTOKOHDAT Mittapisteet M5 ja M6 Kellarikerros

21 TESTAUSSELOSTE (11) Tilaaja FCG Suunnittelu ja Tekniikka Oy Kansikas Marja PL HELSINKI Näytetiedot Näyte Rakennusmateriaali FLEC microchamber LAB Näyte otettu Kellonaika Vastaanotettu Kellonaika Tutkimus alkoi Näytteenoton Tilaustutkimus syy Näytteen ottaja Kansikas Marja Viite 30192/Kansikas/flec Analyysi VOC-analyysi BULK MicroChamber Yksikkö Menetelmä BULK uchamber TD-GC-MSD/FID Epävarmuus-% 40 Näyte , Rakennusmateriaali FLEC Liite microchamber LAB, B4A, linoleum, , Rakennusmateriaali FLEC Liite microchamber LAB, B4B, tasoite, , Rakennusmateriaali FLEC Liite microchamber LAB, B3, lino+liima+tasoite, , Rakennusmateriaali FLEC Liite microchamber LAB, B2, lino+liima+tasoite, , Rakennusmateriaali FLEC Liite microchamber LAB, B1, lino+liima, Yhteyshenkilö Lukkarinen Timo, , Kemisti Kalso Seija toimitusjohtaja Tiedoksi Kansikas Marja, Roine Teemu,

22 TESTAUSSELOSTE (11) Liite testausselosteeseen Näyte B4A, linoleum Yhteensä Näytteen massa, g Alkaanit yht Suoraketjuiset ja haaroittuneet hiilivedyt 8.86 Rengasrakenteiset hiilivedyt Alkoholit yht. Malliaineena Etyyli-1-heksanoli Butanoli 7.81 Fenoli <0.3 Sykloheksanoli <0.3 Oktanoli <0.3 Alkoholeja muita Aromaattiset yht Bentseeni 0.55 Tolueeni <0.3 Etyylibentseeni ,4-Ksyleeni Styreeni ,2-Ksyleeni Propyylibentseeni ,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita 4.55 Esterit yht. <0.3 Etyyliasetaatti <0.3 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena 23.93

23 TESTAUSSELOSTE (11) Dietyleeniglykoli-monoetyylieetteri 8.37 Dietyleeniglykoli-monobutyylieetteri 4.80 TXIB <0.3 2-Butoksietanoli Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita 3.96 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht Heksanaali Furankarboksaldehydi 0.91 Bentsaldehydi 1.75 Oktanaali <0.3 Nonanaali 4.68 Pentanaali <0.3 Heptanaali Dekanaali 0.39 Asetofenoni 3.09 Karbonyylejä muita Orgaaniset hapot yht Etikkahappo 5.40 Heksaanihappo <0.3 Propaanihappo Orgaanisia happoja muita Terpeenit yht. <0.3 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni <0.3 Muut yhdisteet yht. <0.3 Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli <0.3 Syklopentasiloksaani, dekametyyli <0.3 TVOC (C6-C16) ulkopuoliset yhdisteet

24 TESTAUSSELOSTE (11) Liite testausselosteeseen Näyte B4B, tasoite Yhteensä Näytteen massa, g Alkaanit yht Suoraketjuiset ja haaroittuneet hiilivedyt Rengasrakenteiset hiilivedyt Alkoholit yht. Malliaineena Etyyli-1-heksanoli Butanoli 0.61 Fenoli <0.3 Sykloheksanoli <0.3 Oktanoli <0.3 Alkoholeja muita <0.3 Aromaattiset yht Bentseeni <0.3 Tolueeni <0.3 Etyylibentseeni ,4-Ksyleeni Styreeni <0.3 1,2-Ksyleeni 7.03 Propyylibentseeni <0.3 1,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita <0.3 Esterit yht. <0.3 Etyyliasetaatti <0.3 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena <0.3

25 TESTAUSSELOSTE (11) Dietyleeniglykoli-monoetyylieetteri <0.3 Dietyleeniglykoli-monobutyylieetteri <0.3 TXIB <0.3 2-Butoksietanoli <0.3 2-Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita <0.3 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht Heksanaali <0.3 2-Furankarboksaldehydi <0.3 Bentsaldehydi 1.07 Oktanaali <0.3 Nonanaali <0.3 Pentanaali <0.3 Heptanaali <0.3 Dekanaali <0.3 Asetofenoni <0.3 Karbonyylejä muita 4.88 Orgaaniset hapot yht. <0.3 Etikkahappo <0.3 Heksaanihappo <0.3 Propaanihappo <0.3 Orgaanisia happoja muita <0.3 Terpeenit yht. <0.3 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni <0.3 Muut yhdisteet yht Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli 1.68 Syklopentasiloksaani, dekametyyli <0.3 TVOC (C6-C16) ulkopuoliset yhdisteet

26 TESTAUSSELOSTE (11) Liite testausselosteeseen Näyte B3 lino + liima + tasoite Yhteensä Näytteen massa, g Alkaanit yht Suoraketjuiset ja haaroittuneet hiilivedyt Rengasrakenteiset hiilivedyt 9.61 Alkoholit yht. Malliaineena Etyyli-1-heksanoli Butanoli Fenoli 1.26 Sykloheksanoli <0.3 Oktanoli <0.3 Alkoholeja muita Aromaattiset yht Bentseeni 0.35 Tolueeni <0.3 Etyylibentseeni ,4-Ksyleeni Styreeni ,2-Ksyleeni 8.47 Propyylibentseeni <0.3 1,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita 1.91 Esterit yht Etyyliasetaatti 0.70 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena 84.74

27 TESTAUSSELOSTE (11) Dietyleeniglykoli-monoetyylieetteri 5.69 Dietyleeniglykoli-monobutyylieetteri TXIB <0.3 2-Butoksietanoli Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti 7.68 Glykolieettereitä muita 1.15 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht Heksanaali Furankarboksaldehydi 1.00 Bentsaldehydi 2.23 Oktanaali Nonanaali Pentanaali <0.3 Heptanaali Dekanaali 1.26 Asetofenoni 1.31 Karbonyylejä muita Orgaaniset hapot yht Etikkahappo Heksaanihappo Propaanihappo Orgaanisia happoja muita Terpeenit yht. <0.3 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni <0.3 Muut yhdisteet yht Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli <0.3 Syklopentasiloksaani, dekametyyli 1.01 TVOC (C6-C16) ulkopuoliset yhdisteet

28 TESTAUSSELOSTE (11) Liite testausselosteeseen Näyte B2 lino + liima + tasoite Yhteensä Näytteen massa, g Alkaanit yht Suoraketjuiset ja haaroittuneet hiilivedyt 7.90 Rengasrakenteiset hiilivedyt 5.53 Alkoholit yht. Malliaineena Etyyli-1-heksanoli Butanoli <0.3 Fenoli <0.3 Sykloheksanoli <0.3 Oktanoli <0.3 Alkoholeja muita Aromaattiset yht Bentseeni 0.37 Tolueeni <0.3 Etyylibentseeni ,4-Ksyleeni Styreeni <0.3 1,2-Ksyleeni 8.86 Propyylibentseeni <0.3 1,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita <0.3 Esterit yht. <0.3 Etyyliasetaatti <0.3 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena <0.3

29 TESTAUSSELOSTE (11) Dietyleeniglykoli-monoetyylieetteri <0.3 Dietyleeniglykoli-monobutyylieetteri <0.3 TXIB <0.3 2-Butoksietanoli <0.3 2-Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita <0.3 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht Heksanaali <0.3 2-Furankarboksaldehydi <0.3 Bentsaldehydi 0.34 Oktanaali <0.3 Nonanaali 0.61 Pentanaali <0.3 Heptanaali <0.3 Dekanaali <0.3 Asetofenoni <0.3 Karbonyylejä muita 0.94 Orgaaniset hapot yht. <0.3 Etikkahappo <0.3 Heksaanihappo <0.3 Propaanihappo <0.3 Orgaanisia happoja muita <0.3 Terpeenit yht. <0.3 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni <0.3 Muut yhdisteet yht. <0.3 Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli <0.3 Syklopentasiloksaani, dekametyyli <0.3 TVOC (C6-C16) ulkopuoliset yhdisteet

30 TESTAUSSELOSTE (11) Liite testausselosteeseen Näyte B1, lino + liima Yhteensä Näytteen massa, g Alkaanit yht Suoraketjuiset ja haaroittuneet hiilivedyt Rengasrakenteiset hiilivedyt Alkoholit yht. Malliaineena Etyyli-1-heksanoli Butanoli 5.54 Fenoli 0.59 Sykloheksanoli <0.3 Oktanoli <0.3 Alkoholeja muita Aromaattiset yht Bentseeni <0.3 Tolueeni 2.57 Etyylibentseeni ,4-Ksyleeni Styreeni <0.3 1,2-Ksyleeni Propyylibentseeni ,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita 6.75 Esterit yht Etyyliasetaatti 0.39 Butyyliasetaatti 0.62 Glykolieetterit yht. Malliaineena 1.79

31 TESTAUSSELOSTE (11) Dietyleeniglykoli-monoetyylieetteri 0.46 Dietyleeniglykoli-monobutyylieetteri 1.34 TXIB <0.3 2-Butoksietanoli <0.3 2-Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita <0.3 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht Heksanaali <0.3 2-Furankarboksaldehydi 0.87 Bentsaldehydi 1.76 Oktanaali 3.41 Nonanaali 2.43 Pentanaali <0.3 Heptanaali 7.77 Dekanaali <0.3 Asetofenoni <0.3 Karbonyylejä muita Orgaaniset hapot yht Etikkahappo <0.3 Heksaanihappo 3.12 Propaanihappo 5.03 Orgaanisia happoja muita Terpeenit yht. <0.3 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni <0.3 Muut yhdisteet yht. <0.3 Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli <0.3 Syklopentasiloksaani, dekametyyli <0.3 TVOC (C6-C16) ulkopuoliset yhdisteet

32 TESTAUSSELOSTE (15) Tilaaja FCG Suunnittelu ja Tekniikka Oy Heikkilä Sami PL HELSINKI Näytetiedot Näyte Rakennusmateriaali FLEC Näyte otettu Kellonaika Vastaanotettu Kellonaika Tutkimus alkoi Näytteenoton Tilaustutkimus syy Näytteen ottaja Heikkilä Sami Viite Perttilän koulu/heikkilä S./FLEC Analyysi VOC-analyysi BULK MicroChamber Yksikkö Menetelmä BULK uchamber TD-GC-MSD/FID Näyte , Rakennusmateriaali FLEC, B 1, Liite Aula B165, Perttilän koulu, Lohja , Rakennusmateriaali FLEC, B 2, Liite lk B207, Perttilän koulu, Lohja , Rakennusmateriaali FLEC, B3, Liite Aula A203, Perttilän koulu, Lohja , Rakennusmateriaali FLEC, B 4, Liite A 018, Perttilän koulu, Lohja , Rakennusmateriaali FLEC, B 5, Liite A 024, Perttilän koulu, Lohja , Rakennusmateriaali FLEC, B 6, Liite A 021, Perttilän koulu, Lohja , Rakennusmateriaali FLEC, B 7, Liite A 010, Perttilän koulu, Lohja Yhteyshenkilö Lukkarinen Timo, , Kemisti Kalso Seija toimitusjohtaja Tiedoksi Heikkilä Sami, sami.heikkila@fcg.fi; Nyman Harri, harri.nyman@fcg.fi

33 TESTAUSSELOSTE (15) Liite testausselosteeseen B1, Aula B165, Näyte muovimatto Yhteensä Näytteen massa, g 4,52 984,24 Alkaanit yht. 13,47 Suoraketjuiset ja haaroittuneet hiilivedyt 11,24 Rengasrakenteiset hiilivedyt 2,23 Alkoholit yht. Malliaineena 65,28 2-Etyyli-1-heksanoli <0.3 <0.3 Butanoli 9,28 Fenoli 0,74 Sykloheksanoli <0.3 Oktanoli 9,34 Alkoholeja muita 45,93 Aromaattiset yht. 2,38 Bentseeni <0.3 Tolueeni 1,18 Etyylibentseeni <0.3 1,4-Ksyleeni 0,32 Styreeni <0.3 1,2-Ksyleeni <0.3 Propyylibentseeni <0.3 1,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita 0,88 Esterit yht. <0.3 Etyyliasetaatti <0.3 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena 58,68

34 TESTAUSSELOSTE (15) Dietyleeniglykoli-monoetyylieetteri 4,93 Dietyleeniglykoli-monobutyylieetteri 26,87 TXIB <0.3 2-Butoksietanoli 21,13 2-Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita 5,75 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht. 349,66 Heksanaali 90,72 2-Furankarboksaldehydi 1,00 Bentsaldehydi 3,00 Oktanaali 83,07 Nonanaali 47,29 Pentanaali <0.3 Heptanaali 32,65 Dekanaali 2,92 Asetofenoni 0,66 Karbonyylejä muita 88,34 Orgaaniset hapot yht. 492,81 Etikkahappo 129,31 Heksaanihappo 30,51 Propaanihappo 182,12 Orgaanisia happoja muita 150,86 Terpeenit yht. 1,95 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni 1,95 Muut yhdisteet yht. <0.3 Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli <0.3 Syklopentasiloksaani, dekametyyli <0.3

35 TESTAUSSELOSTE (15) Liite testausselosteeseen Näyte B2, lk. B 207, muovimatto Yhteensä Näytteen massa, g 6,21 255,49 Alkaanit yht. 5,76 Suoraketjuiset ja haaroittuneet hiilivedyt 3,29 Rengasrakenteiset hiilivedyt 2,48 Alkoholit yht. Malliaineena 31,11 2-Etyyli-1-heksanoli 1 0,56 Butanoli 4,79 Fenoli <0.3 Sykloheksanoli <0.3 Oktanoli 3,57 Alkoholeja muita 22,19 Aromaattiset yht. 2,13 Bentseeni <0.3 Tolueeni 1,77 Etyylibentseeni <0.3 1,4-Ksyleeni <0.3 Styreeni <0.3 1,2-Ksyleeni <0.3 Propyylibentseeni <0.3 1,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita 0,35 Esterit yht. <0.3 Etyyliasetaatti <0.3 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena 4,48

36 TESTAUSSELOSTE (15) Dietyleeniglykoli-monoetyylieetteri <0.3 Dietyleeniglykoli-monobutyylieetteri <0.3 TXIB <0.3 2-Butoksietanoli <0.3 2-Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita 4,48 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht. 133,16 Heksanaali 40,71 2-Furankarboksaldehydi 0,49 Bentsaldehydi 1,38 Oktanaali 28,10 Nonanaali 14,09 Pentanaali <0.3 Heptanaali 17,54 Dekanaali 0,87 Asetofenoni <0.3 Karbonyylejä muita 29,98 Orgaaniset hapot yht. 77,57 Etikkahappo 15,28 Heksaanihappo 18,04 Propaanihappo 5,06 Orgaanisia happoja muita 39,19 Terpeenit yht. 1,28 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni 1,28 Muut yhdisteet yht. <0.3 Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli <0.3 Syklopentasiloksaani, dekametyyli <0.3

37 TESTAUSSELOSTE (15) Liite testausselosteeseen B3, aula A203, Näyte muovimatto Yhteensä Näytteen massa, g 6,36 135,29 Alkaanit yht. 20,08 Suoraketjuiset ja haaroittuneet hiilivedyt 17,70 Rengasrakenteiset hiilivedyt 2,37 Alkoholit yht. Malliaineena 13,72 2-Etyyli-1-heksanoli 2 1,69 Butanoli 4,13 Fenoli 0,36 Sykloheksanoli <0.3 Oktanoli 2,48 Alkoholeja muita 5,06 Aromaattiset yht. 3,01 Bentseeni 0,53 Tolueeni 1,44 Etyylibentseeni <0.3 1,4-Ksyleeni <0.3 Styreeni 0,30 1,2-Ksyleeni <0.3 Propyylibentseeni <0.3 1,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli 0,75 Alkyylibentseenejä muita <0.3 Esterit yht. <0.3 Etyyliasetaatti <0.3 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena 14,60

38 TESTAUSSELOSTE (15) Dietyleeniglykoli-monoetyylieetteri 2,95 Dietyleeniglykoli-monobutyylieetteri 2,78 TXIB <0.3 2-Butoksietanoli 1,15 2-Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita 7,72 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht. 68,69 Heksanaali 29,60 2-Furankarboksaldehydi 0,40 Bentsaldehydi 2,74 Oktanaali 12,80 Nonanaali 10,69 Pentanaali <0.3 Heptanaali 4,12 Dekanaali <0.3 Asetofenoni 0,33 Karbonyylejä muita 8,02 Orgaaniset hapot yht. 12,66 Etikkahappo 1,67 Heksaanihappo 3,11 Propaanihappo <0.3 Orgaanisia happoja muita 7,88 Terpeenit yht. 1,28 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni 1,28 Muut yhdisteet yht. 1,24 Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli 0,79 Syklopentasiloksaani, dekametyyli 0,46

39 TESTAUSSELOSTE (15) Liite testausselosteeseen Näyte B4, A018, muovimatto Yhteensä Näytteen massa, g 3,25 775,24 Alkaanit yht. 229,14 Suoraketjuiset ja haaroittuneet hiilivedyt 184,31 Rengasrakenteiset hiilivedyt 44,83 Alkoholit yht. Malliaineena 444,05 2-Etyyli-1-heksanoli ,40 Butanoli 0,35 Fenoli <0.3 Sykloheksanoli <0.3 Oktanoli <0.3 Alkoholeja muita 313,29 Aromaattiset yht. 6,06 Bentseeni 0,32 Tolueeni 3,55 Etyylibentseeni 0,32 1,4-Ksyleeni <0.3 Styreeni 1,35 1,2-Ksyleeni <0.3 Propyylibentseeni 0,51 1,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita <0.3 Esterit yht. <0.3 Etyyliasetaatti <0.3 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena <0.3

40 TESTAUSSELOSTE (15) Dietyleeniglykoli-monoetyylieetteri <0.3 Dietyleeniglykoli-monobutyylieetteri <0.3 TXIB <0.3 2-Butoksietanoli <0.3 2-Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita <0.3 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht. 94,15 Heksanaali 0,81 2-Furankarboksaldehydi <0.3 Bentsaldehydi 0,67 Oktanaali <0.3 Nonanaali <0.3 Pentanaali <0.3 Heptanaali <0.3 Dekanaali <0.3 Asetofenoni <0.3 Karbonyylejä muita 92,68 Orgaaniset hapot yht. <0.3 Etikkahappo <0.3 Heksaanihappo <0.3 Propaanihappo <0.3 Orgaanisia happoja muita <0.3 Terpeenit yht. 1,85 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni 1,85 Muut yhdisteet yht. <0.3 Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli <0.3 Syklopentasiloksaani, dekametyyli <0.3

41 TESTAUSSELOSTE (15) Liite testausselosteeseen Näyte B5, A024, muovimatto Yhteensä Näytteen massa, g 4,81 870,75 Alkaanit yht. 42,41 Suoraketjuiset ja haaroittuneet hiilivedyt 7,63 Rengasrakenteiset hiilivedyt 34,78 Alkoholit yht. Malliaineena 695,21 2-Etyyli-1-heksanoli ,66 Butanoli <0.3 Fenoli <0.3 Sykloheksanoli <0.3 Oktanoli <0.3 Alkoholeja muita 315,55 Aromaattiset yht. 4,51 Bentseeni <0.3 Tolueeni 3,93 Etyylibentseeni <0.3 1,4-Ksyleeni <0.3 Styreeni 0,58 1,2-Ksyleeni <0.3 Propyylibentseeni <0.3 1,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita <0.3 Esterit yht. <0.3 Etyyliasetaatti <0.3 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena 1,46

42 TESTAUSSELOSTE (15) Dietyleeniglykoli-monoetyylieetteri <0.3 Dietyleeniglykoli-monobutyylieetteri <0.3 TXIB <0.3 2-Butoksietanoli 1,46 2-Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita <0.3 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht. 125,73 Heksanaali 0,37 2-Furankarboksaldehydi <0.3 Bentsaldehydi <0.3 Oktanaali 0,44 Nonanaali 0,50 Pentanaali <0.3 Heptanaali <0.3 Dekanaali 0,52 Asetofenoni <0.3 Karbonyylejä muita 123,91 Orgaaniset hapot yht. <0.3 Etikkahappo <0.3 Heksaanihappo <0.3 Propaanihappo <0.3 Orgaanisia happoja muita <0.3 Terpeenit yht. 1,42 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni 1,42 Muut yhdisteet yht. <0.3 Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli <0.3 Syklopentasiloksaani, dekametyyli <0.3

43 TESTAUSSELOSTE (15) Liite testausselosteeseen Näyte B6, A021, muovimatto Yhteensä Näytteen massa, g 3,57 638,83 Alkaanit yht. 194,71 Suoraketjuiset ja haaroittuneet hiilivedyt 4,65 Rengasrakenteiset hiilivedyt 190,06 Alkoholit yht. Malliaineena 368,28 2-Etyyli-1-heksanoli ,71 Butanoli <0.3 Fenoli <0.3 Sykloheksanoli <0.3 Oktanoli <0.3 Alkoholeja muita 232,58 Aromaattiset yht. 1,68 Bentseeni <0.3 Tolueeni 1,10 Etyylibentseeni <0.3 1,4-Ksyleeni 0,57 Styreeni <0.3 1,2-Ksyleeni <0.3 Propyylibentseeni <0.3 1,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita <0.3 Esterit yht. <0.3 Etyyliasetaatti <0.3 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena <0.3

44 TESTAUSSELOSTE (15) Dietyleeniglykoli-monoetyylieetteri <0.3 Dietyleeniglykoli-monobutyylieetteri <0.3 TXIB <0.3 2-Butoksietanoli <0.3 2-Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita <0.3 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht. 72,13 Heksanaali <0.3 2-Furankarboksaldehydi <0.3 Bentsaldehydi <0.3 Oktanaali <0.3 Nonanaali <0.3 Pentanaali <0.3 Heptanaali <0.3 Dekanaali <0.3 Asetofenoni <0.3 Karbonyylejä muita 72,13 Orgaaniset hapot yht. <0.3 Etikkahappo <0.3 Heksaanihappo <0.3 Propaanihappo <0.3 Orgaanisia happoja muita <0.3 Terpeenit yht. 2,03 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni 2,03 Muut yhdisteet yht. <0.3 Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli <0.3 Syklopentasiloksaani, dekametyyli <0.3

45 TESTAUSSELOSTE (15) Liite testausselosteeseen Näyte B7, A010, muovimatto Yhteensä Näytteen massa, g 3,69 282,13 Alkaanit yht. 22,14 Suoraketjuiset ja haaroittuneet hiilivedyt 6,10 Rengasrakenteiset hiilivedyt 16,04 Alkoholit yht. Malliaineena 231,55 2-Etyyli-1-heksanoli ,84 Butanoli <0.3 Fenoli <0.3 Sykloheksanoli <0.3 Oktanoli <0.3 Alkoholeja muita 130,70 Aromaattiset yht. 0,39 Bentseeni <0.3 Tolueeni <0.3 Etyylibentseeni <0.3 1,4-Ksyleeni 0,39 Styreeni <0.3 1,2-Ksyleeni <0.3 Propyylibentseeni <0.3 1,3,5-Trimetyylibentseeni <0.3 Naftaleeni <0.3 1-Metyylinaftaleeni <0.3 Bifenyyli <0.3 Alkyylibentseenejä muita <0.3 Esterit yht. <0.3 Etyyliasetaatti <0.3 Butyyliasetaatti <0.3 Glykolieetterit yht. Malliaineena <0.3

46 TESTAUSSELOSTE (15) Dietyleeniglykoli-monoetyylieetteri <0.3 Dietyleeniglykoli-monobutyylieetteri <0.3 TXIB <0.3 2-Butoksietanoli <0.3 2-Fenoksietanoli <0.3 Dietyleeniglykoli-monobutyylieetteri asetaatti <0.3 Glykolieettereitä muita <0.3 Halogenoidut yhdisteet yht. <0.3 Tetrakloorieteeni <0.3 1,1,2,2-Tetrakloorietaani <0.3 1,4-Diklooribentseeni <0.3 Karbonyylit yht. 27,48 Heksanaali <0.3 2-Furankarboksaldehydi <0.3 Bentsaldehydi <0.3 Oktanaali <0.3 Nonanaali <0.3 Pentanaali <0.3 Heptanaali <0.3 Dekanaali <0.3 Asetofenoni <0.3 Karbonyylejä muita 27,48 Orgaaniset hapot yht. <0.3 Etikkahappo <0.3 Heksaanihappo <0.3 Propaanihappo <0.3 Orgaanisia happoja muita <0.3 Terpeenit yht. 0,57 Pineeni <0.3 Delta-3-kareeni <0.3 Limoneeni 0,57 Muut yhdisteet yht. <0.3 Syklotrisiloksaani, heksametyyli <0.3 Syklotetrasiloksaani, oktametyyli <0.3 Syklopentasiloksaani, dekametyyli <0.3

47 TESTAUSSELOSTE (13) Tilaaja FCG Suunnittelu ja Tekniikka Oy Nyman Harri PL HELSINKI Näytetiedot Näyte Sisäilma VOC Näyte otettu Kellonaika Vastaanotettu Kellonaika Tutkimus alkoi Näytteenoton Tilaustutkimus syy Näytteen ottaja Nyman Harri Viite Perttilän koulu / Nyman/ voc Liitteenä tilakohtainen dokumentti yhdisteiden pitoisuuksista. Analyysi TVOC tolueenina (TD-GC-MSD/FID) Yksikkö µg/m³ Menetelmä ISO :2011 Epävarmuus-% 30 Näyte * , Sisäilma VOC, TPH, Perttilän 14 koulu, Lohja , Sisäilma VOC, P PH, Perttilän 21 koulu, Lohja , Sisäilma VOC, O PH, Perttilän 10 koulu, Lohja , Sisäilma VOC, Aula 1.krs, 53 Perttilän koulu, Lohja , Sisäilma VOC, Aula 2.krs 165, 48 Perttilän koulu, Lohja , Sisäilma VOC, Reksi, Perttilän 20 koulu, Lohja * = Akkreditoitu menetelmä Yhteyshenkilö Lukkarinen Timo, , Kemisti Kalso Seija toimitusjohtaja Tiedoksi Nyman Harri, harri.nyman@fcg.fi; tarkkailut@fcg.fi

48 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte T PH TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht. <2 0 Suoraketjuisia ja haar hiilivetyjä <2,0 0 Rengasrak hiilivetyjä <2,0 0 Alkoholit yht. 4,4 3, Etyyli-1-heksanoli 2,1 2,1 15 Butanoli 0,5 <1,0 0 Fenoli 1,7 1,6 11 Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 Aromaattiset yht. <2, Bentseeni 1,4 1,7 12 Tolueeni <1,0 <1,0 0 Etyylibentseeni <0,20 <1,0 0 1,4-Ksyleeni <0,30 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni <0,30 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht. <0,1 <1 0 Etyyliasetaatti <0,10 <1,0 0 Butyyliasetaatti <0,10 <1,0 0 Estereitä muita <1,0 0 Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0

49 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht. 12,3 5,4 38 Heksanaali 3,4 1, Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi 4,1 1,6 11 Oktanaali 1,2 0,6 4 Nonanaali 3,6 1,8 13 Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali <1,0 0 Asetofenoni <1,0 0 Karbonyyleja muita <1,0 0 Orgaaniset hapot yht. <2 0 Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita <1,0 0 Terpeenit yht. <0,8 <1 0 Pineeni <0,20 <1,0 0 Delta-3-kareeni <0,10 <1,0 0 Limoneeni <0,80 <1,0 0 beta-pineeni <1,0 0 Muut yhdisteet yht. <1 0 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli <1,0 0 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina

50 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte P PH TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht. <2 0 Suoraketjuisia ja haar hiilivetyjä <2,0 0 Rengasrak hiilivetyjä <2,0 0 Alkoholit yht. 2,8 <1 4 2-Etyyli-1-heksanoli 1,0 <1,0 0 Butanoli 0,8 <1,0 0 Fenoli 1,0 0,9 4 Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 Aromaattiset yht. <2,3 1 6 Bentseeni 1,0 1,2 6 Tolueeni <1,0 <1,0 0 Etyylibentseeni <0,20 <1,0 0 1,4-Ksyleeni <0,30 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni <0,30 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht. <0,1 <1 0 Etyyliasetaatti <0,10 <1,0 0 Butyyliasetaatti <0,10 <1,0 0 Estereitä muita <1,0 0 Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0

51 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht. 10,0 9,4 46 Heksanaali 1,0 0,4 2 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi 2,8 1,1 5 Oktanaali 1,4 0,7 3 Nonanaali 4,8 2,4 12 Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali 2,2 11 Asetofenoni <1,0 0 Karbonyyleja muita 2,6 13 Orgaaniset hapot yht. <2 8 Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita 1,7 8 Terpeenit yht. <0,8 <1 0 Pineeni 0,3 <1,0 0 Delta-3-kareeni 0,1 <1,0 0 Limoneeni <0,80 <1,0 0 beta-pineeni <1,0 0 Muut yhdisteet yht. 1,4 7 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli 1,4 7 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina

52 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte O PH TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht. <2 5 Suoraketjuisia ja haar hiilivetyjä <2,0 0 Rengasrak hiilivetyjä 0,5 5 Alkoholit yht. <1,0 <1 0 2-Etyyli-1-heksanoli 0,8 <1,0 0 Butanoli <0,50 <1,0 0 Fenoli <1,0 <1,0 0 Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 Aromaattiset yht. <2, Bentseeni 1,2 1,5 15 Tolueeni <1,0 <1,0 0 Etyylibentseeni <0,20 <1,0 0 1,4-Ksyleeni <0,30 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni <0,30 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht. <0,1 <1 6 Etyyliasetaatti <0,10 <1,0 0 Butyyliasetaatti <0,10 <1,0 0 Estereitä muita 0,6 6 Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0

53 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht. 5,0 4,3 42 Heksanaali <1,0 <1,0 0 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi 3,2 1,3 12 Oktanaali <1,0 <1,0 0 Nonanaali 1,8 0,9 9 Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali 1,1 11 Asetofenoni <1,0 0 Karbonyyleja muita 1,0 10 Orgaaniset hapot yht. <2 6 Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita 0,6 6 Terpeenit yht. <0,8 <1 0 Pineeni <0,20 <1,0 0 Delta-3-kareeni <0,10 <1,0 0 Limoneeni <0,80 <1,0 0 beta-pineeni <1,0 0 Muut yhdisteet yht. <1 0 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli <1,0 0 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina

54 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte Aula 1. krs. TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht. 2,2 4 Suoraketjuisia ja haar hiilivetyjä 2,2 4 Rengasrak hiilivetyjä <2,0 0 Alkoholit yht. 15,1 11, Etyyli-1-heksanoli 4,0 4,0 7 Butanoli 10,0 4,0 8 Fenoli 1,1 1,0 2 Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita 2,3 4 Aromaattiset yht. <2,3 1 3 Bentseeni 1,2 1,4 3 Tolueeni <1,0 <1,0 0 Etyylibentseeni <0,20 <1,0 0 1,4-Ksyleeni 0,4 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni <0,30 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht. 1,3 <1 1 Etyyliasetaatti 0,2 <1,0 0 Butyyliasetaatti 1,2 0,5 1 Estereitä muita <1,0 0 Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0

55 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht. 23,9 17,7 33 Heksanaali 6,0 2,4 5 2-Furankarboksaldehydi 1,0 0,4 1 Bentsaldehydi 4,3 1,7 3 Oktanaali 2,6 1,3 2 Nonanaali 10,0 5,0 9 Pentanaali <1,0 0 Heptanaali 0,7 1 Dekanaali 1,8 3 Asetofenoni <1,0 0 Karbonyyleja muita 4,4 8 Orgaaniset hapot yht. 10,7 20 Etikkahappo 3,9 7 Heksaanihappo 0,6 1 Orgaanisia happoja muita 6,2 12 Terpeenit yht. <0,8 <1 0 Pineeni 0,4 <1,0 0 Delta-3-kareeni 0,2 <1,0 0 Limoneeni <0,80 <1,0 0 beta-pineeni <1,0 0 Muut yhdisteet yht. 3,8 7 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli 3,8 7 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina

56 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte Aula 2. krs. TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht. <2 2 Suoraketjuisia ja haar hiilivetyjä 1,1 2 Rengasrak hiilivetyjä <2,0 0 Alkoholit yht. 5,3 9, Etyyli-1-heksanoli 2,0 2,0 4 Butanoli 1,1 0,4 1 Fenoli 2,2 2,0 4 Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita 5,3 11 Aromaattiset yht. <2,3 2 4 Bentseeni 1,4 1,7 4 Tolueeni <1,0 <1,0 0 Etyylibentseeni <0,20 <1,0 0 1,4-Ksyleeni 0,4 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni <0,30 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht. 1,4 1,8 4 Etyyliasetaatti 0,3 <1,0 0 Butyyliasetaatti 1,2 0,5 1 Estereitä muita 1,3 3 Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0

57 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht. 15,9 7,6 16 Heksanaali 6,1 <1,0 0 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi 4,4 1,7 4 Oktanaali 1,4 0,7 1 Nonanaali 4,0 2,0 4 Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali 0,8 2 Asetofenoni <1,0 0 Karbonyyleja muita 2,4 5 Orgaaniset hapot yht. 11,7 24 Etikkahappo 2,7 6 Heksaanihappo <1,0 0 Orgaanisia happoja muita 9,0 19 Terpeenit yht. 1 <1 1 Pineeni 0,8 0,5 1 Delta-3-kareeni 0,2 <1,0 0 Limoneeni <0,80 <1,0 0 beta-pineeni <1,0 0 Muut yhdisteet yht. <1 0 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli <1,0 0 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina

58 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte Reksi TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht. <2 0 Suoraketjuisia ja haar hiilivetyjä <2,0 0 Rengasrak hiilivetyjä <2,0 0 Alkoholit yht. 2,0 1,1 5 2-Etyyli-1-heksanoli 1,1 1,1 5 Butanoli 1,0 <1,0 0 Fenoli <1,0 <1,0 0 Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 Aromaattiset yht Bentseeni 0,8 1,0 5 Tolueeni <1,0 <1,0 0 Etyylibentseeni 0,8 <1,0 0 1,4-Ksyleeni 3,1 3,1 16 Styreeni <0,30 <1,0 0 1,2-Ksyleeni 1,2 1,1 6 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht. 1,5 <1 0 Etyyliasetaatti 0,5 <1,0 0 Butyyliasetaatti 1,0 <1,0 0 Estereitä muita <1,0 0 Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0

59 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht. 9,3 6,3 32 Heksanaali 1,3 0,5 3 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi 3,1 1,2 6 Oktanaali 1,2 0,6 3 Nonanaali 3,8 1,9 10 Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali 1,1 6 Asetofenoni <1,0 0 Karbonyyleja muita 1,0 5 Orgaaniset hapot yht. <2 4 Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita 0,8 4 Terpeenit yht. <0,8 <1 0 Pineeni <0,20 <1,0 0 Delta-3-kareeni <0,10 <1,0 0 Limoneeni <0,80 <1,0 0 beta-pineeni <1,0 0 Muut yhdisteet yht. 1,5 8 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli 1,5 8 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina

60 TESTAUSSELOSTE (3) Tilaaja FCG Suunnittelu ja Tekniikka Oy Roine Teemu PL HELSINKI Näytetiedot Näyte Materiaalinäyte Näyte otettu Kellonaika Vastaanotettu Kellonaika Tutkimus alkoi Näytteenoton syy Tilaustutkimus Ottopiste Perttilän koulu, Lohja Näytteen ottaja Kansikas Marja Viite Perttilän Koulu/Kansikas Marja Analyysi Menetelmä Materiaalinäyte B1: US villa Perttilän koulu, Lohja Bakteerit, semikvantitatiivinen määrit. Aktinomykeetit, semikvantitatiivinen määrit. Homeet/hiivat (mallasagar) semikvant. määrit. Sienten tunnistus, Mallas suoraviljely suoraviljely suoraviljely viljely ja mikroskopointi Materiaalinäyte B2: US villa Perttilän koulu, Lohja Materiaalinäyte B3: US villa Perttilän koulu, Lohja Materiaalinäyte B4: US villa Perttilän koulu, Lohja Yksikkö /malja /malja /malja - Chaetomium sp. * + - Mycelia sterilia + - Penicillium sp. * + - Rhizopus sp. + - Hiivat Homeet/hiivat (DG-18 -agar) semikvant. määrit Sienten tunnistus, DG-18 suoraviljely viljely ja mikroskopointi /malja /malja - Cladosporium sp. * + - Penicillium sp. * + - Hiivat /malja

61 Homeet/hiivat (Hagem-agar) semikvant. määrit. Sienten tunnistus, Hagem suoraviljely viljely ja TESTAUSSELOSTE (3) /malja mikroskopointi - Penicillium sp. * + - Hiivat Analyysi Menetelmä Materiaalinäyte B5: US villa Perttilän koulu, Lohja Bakteerit, semikvantitatiivinen määrit. Aktinomykeetit, semikvantitatiivinen määrit. Homeet/hiivat (mallasagar) semikvant. määrit. Sienten tunnistus, Mallas suoraviljely suoraviljely suoraviljely viljely ja mikroskopointi /malja Yksikkö + /malja - /malja - /malja /malja - Hiivat - Homeet/hiivat (DG-18 -agar) semikvant. määrit suoraviljely - /malja Sienten tunnistus, DG-18 viljely ja mikroskopointi /malja - Hiivat - Homeet/hiivat (Hagem-agar) semikvant. määrit. suoraviljely - /malja Sienten tunnistus, Hagem viljely ja mikroskopointi - Hiivat - * = Akkreditoitu menetelmä /malja

62 TESTAUSSELOSTE (3) Lausunto Suoraviljelyn semikvantitatiivinen tulosasteikko: - = ei mikrobeja + (1-19 pmy): niukasti mikrobeja ++ (20-49 pmy): kohtalaisesti mikrobeja +++ ( pmy): runsaasti mikrobeja ++++ (200 pmy tai yli): erittäin runsaasti mikrobeja pmy = pesäkkeen muodostava yksikkö Suoraviljelyn tulos +++ tai ++++ viittaa mikrobikasvuun rakennusmateriaalissa. Mikäli tulos on ++ tai +, huomioidaan tulosten tulkinnassa kosteusvaurioindikaattoreiden esiintyvyys. Yhteyshenkilö Wikman Helena, , Mikrobiologi Kalso Seija toimitusjohtaja Tiedoksi Kansikas Marja, marja.kansikas@fcg.fi; Roine Teemu, teemu.roine@fcg.fi

63 TESTAUSSELOSTE (5) Tilaaja FCG Suunnittelu ja Tekniikka Oy Heikkilä Sami PL HELSINKI Näytetiedot Näyte Materiaalinäyte Näyte otettu Kellonaika Vastaanotettu Kellonaika Tutkimus alkoi Näytteenoton syy Tilaustutkimus Ottopiste Perttilän koulu, Lohja Näytteen ottaja Heikkilä Sami Viite Perttilän koulu/ Heikkilä, Salmi Analyysi Menetelmä Materiaalinäyte R3: 1.krs B133, US eristevilla Bakteerit, semikvantitatiivinen määrit. Aktinomykeetit, semikvantitatiivinen määrit. Homeet/hiivat (mallasagar) semikvant. määrit. Sienten tunnistus, Mallas suoraviljely suoraviljely suoraviljely viljely ja mikroskopointi Materiaalinäyte R4: 1.krs B136, US eristevilla Materiaalinäyte R5: B157 opettajat, US eristevilla Materiaalinäyte R10: A201 musiikki, US eristevilla Yksikkö /malja /malja /malja - Cladosporium sp. * + - Eurotium sp. * + - Mucor sp. + - Mycelia sterilia + - Penicillium sp. * + - Rhizopus sp Hiivat Homeet/hiivat (DG-18 -agar) semikvant. määrit Sienten tunnistus, DG-18 suoraviljely viljely ja mikroskopointi /malja /malja - Cladosporium sp. * Mycelia sterilia + - Rhizopus sp Hiivat /malja
