delta Mikroprismahäikäisysuojat

Transkriptio

1 delta Mikroprismahäikäisysuojat

2 Tekniikkaa ja estetiikkaa Valaisimien esteettinen ulkonäkö korostuu silloin, kun käytetään mikroprismatekniikalle suunniteltuja valaisimia. Näiden valaisimien tärkeitä ominaisuuksia ovat myös valaistusvaikutelma, näkömukavuus sekä valaisimien käyttöhyötysuhde. Delta on Fagerhultin uusi mikroprismahäikäisysuoja, jossa on pyritty mahdollisimman tehokkaaseen toimivuuteen. Kun häikäisysuoja yhdistetään teknisiltä ominaisuuksiltaan sille suunniteltuihin valaisimiin, valinta on turvallinen ja energiatehokas, mutta samalla myös huomiota herättävä.

3

4 P θ 1 n 1 n 2 Kun valo kulkee kahden eri tiheyttä olevan aineen rajapinnan yli, se taittuu. Valon taittumista voidaan ohjata Snellin lain mukaan. Kaavio kuvaa rajapintaa kahden eri aineen välillä, joilla on erilainen taitekerroin, n1 ja n2. Koska n1 > n2, valon vaihenopeus on alhaisempi toisessa aineessa. Valonsäde (PO) osuu rajapintaan tulokulmassa (θ1), joka on rajapinnan normaalin tason ja valonsäteen väli. Valonsäde jatkaa rajapinnan yli ja muodostaa uuden taitekulman (θ2). Snellin lakin kuvaa kulmien θ1 ja θ2 välistä suhdetta. normaali O θ 2 rajapinta Q Uusi tapa mikroprisman tarkasteluun Delta-häikäisysuojalla varustetut Fagerhult-valaisimet jalostavat mikroprisman ominaisuuksia. Korkealaatuiset materiaalit ja erinomainen valonhallinta vahvistavat valaistuksen esteettistä vaikutelmaa. Mikroprismahäikäisysuojat eivät ole uusi keksintö. Niitä ryhdyttiin käyttämään valaisimissa jo 1970-luvun alkupuolella, jolloin arvostettiin samanlaisia asioita kuin nykyisinkin; laajoja, valoisia ja häikäisemättömiä pintoja, jotka tuovat mieleen ajatuksen aidosta luonnonvalosta. Ero tuon ajan ja nykyajan valaisimien välillä löytyy uusista valmistustavoista ja nykyaikaisesta tekniikasta, joiden avulla valaisimista pystytään tekemään kauniita sekä valaistusominaisuuksiltaan ja hyötysuhteeltaan erittäin tehokkaita. Nykyaikaisissa Delta-valaisimissa on pitkälle kehitettyjä valaistusteknisiä ratkaisuja, jotka vahvistavat mikroprisman hyödyllisiä ominaisuuksia. Materiaalien korkea laatu ja prismojen tarkka muoto ovat ratkaisevia tekijöitä. Siksi eri valaisimien tehokkuuksissa ja laadussa on eroja. Fagerhultin Delta-mikroprismahäikäisysuojalla varustetuissa valaisimissa toteutuu hyvä valonhallinta ja käyttöhyötysuhde. Tekniikka Fagerhultin Delta-mikroprismahäikäisysuojan tekniikka perustuu Snellin lakiin. Se kuvaa valonsäteen taittumista kahden erilaisen aineen rajapinnalla. Valon taittumista voidaan mallintaa erilaisten laskelmien avulla käytännössä valon suuntaus tapahtuu valaisimissa heijastimien avulla, jotka ohjaavat valon mikroprisman kautta. Mikroprisma muodostuu pienistä kartioista, jotka toimivat kuin hyvin pienikokoiset linssit. Kartioiden muotoilukulma ja niiden tiheys määräävät valon suunnan. Samoin niiden avulla voidaan rajoittaa häikäisyä kriittisissä häikäisykulmissa. Tuloksena saadaan tasaisia ja silmälle miellyttäviä luminanssitasoja. Fagerhultin korkealaatuiset Delta-mikroprismahäikäisysuojat on valmistettu akryylista. Useissa näistä valaisimissa on lisäksi opaalikalvo, joka tasapainottaa luminanssia ja häivyttää valonlähteiden synnyttämiä kontrasteja. 4

5 Hyvää yleisvaloa Delta-häikäisysuoja tuottaa häikäisemätöntä yleisvaloa. Siksi valaisimet sopivat erittäin hyvin näyttöpäätetyötiloihin ja joustaviin, usein muuttuviin toimistotiloihin. Yleisvalaistuksen taso säilyy hyvänä, vaikka työpöytä ei olisikaan juuri valaisimen alapuolella. Muita luonnollisia käyttökohteita mikroprismavalaisimille ovat käytävät ja sisääntuloaulat, joissa liikkuu paljon ihmisiä. Koska valaiseva pinta on jatkuvasti näkyvissä, silmän ei tarvitse mukautua valon muutoksiin. Mallistossa on myös upotettavia valaisimia, jotka soveltuvat erittäin hyvin hoitoympäristöihin, joissa vuoteissa lepäävien potilaiden katse suuntautuu kohti kattoa. Tehokas valaistusratkaisu Laajapintainen Delta-mikroprismahäikäisysuoja korostaa valaisimen muotoilua ja tasoittaa valaistuksen kontrasteja sisä- ja ulkotilojen välillä. Häikäisysuojan parhaat ominaisuudet pääsevät oikeuksiinsa erityisesti sellaisten valonlähteiden kanssa, joiden värilämpötila on kylmempi. Suosittelemme käytettäväksi valonlähteitä, joiden värilämpötila on 4000 K. Mikroprisman kartiot toimivat pienikokoisten linssien tavoin. Kartioiden muotoilukulma ohjaa valon suuntaa ja niiden avulla voidaan rajoittaa häikäisyä kriittisissä häikäisykulmissa. Deltahäikäisysuojan prismat on muotoiltu heijastamaan valoa alle 65 asteen kulmassa. Näin voidaan heijastaa takaisin myös mahdollinen väärästä kulmasta lähtevä hajavalo. 5

6 6

7 LightShift LightShift on monipuolinen valaistuskonsepti, joka antaa mahdollisuuden valon värilämpötilan ja intensiteetin vaihteluun päivän aikana luonnonvalon vaihtelun mukaisesti. Dynaaminen LightShift on kehitetty Fagerhultin Valo- ja terveys tutkimusprojektin aikana ja siinä käytetään hyväksi valon positiivisia vaikutuksia. Valaistuskonsepti perustuu valon mahdollisuuksiin vaikuttaa ihmisen biologiseen kelloon ja sitä kautta vireys- ja lepotiloihin. Lähtökohtana ovat ne valaistustasot ja värilämpötilat, jotka toimivat tehokkaimmin. Periaatteena on, että kylmempi valo ja suurempi valovirta lisäävät aktiivisuutta ja vastaavasti lämpimämpi valo ja alhaisempi valovirta rauhoittavat. LightShift tasapainottaa luminanssitasoja valaisimen valaisevien pintojen ja muun tilan välillä. LightShift on ainutlaatuinen valaisin, joka rakentuu T5-loistelampuista, Beta-häikäisysuojasta sekä Fagerhultin uudesta Delta-mikroprismahäikäisysuojasta. Beta luo tehokasta työskentelyvaloa ja Delta antaa hyvää yleisvaloa. Näin luodaan valaistusympäristö, joka lisää tilan viihtyisyyttä. LightShift vahvistaa vaikutelmaa luonnollisesta päivänvalosta sisätiloissa. 7

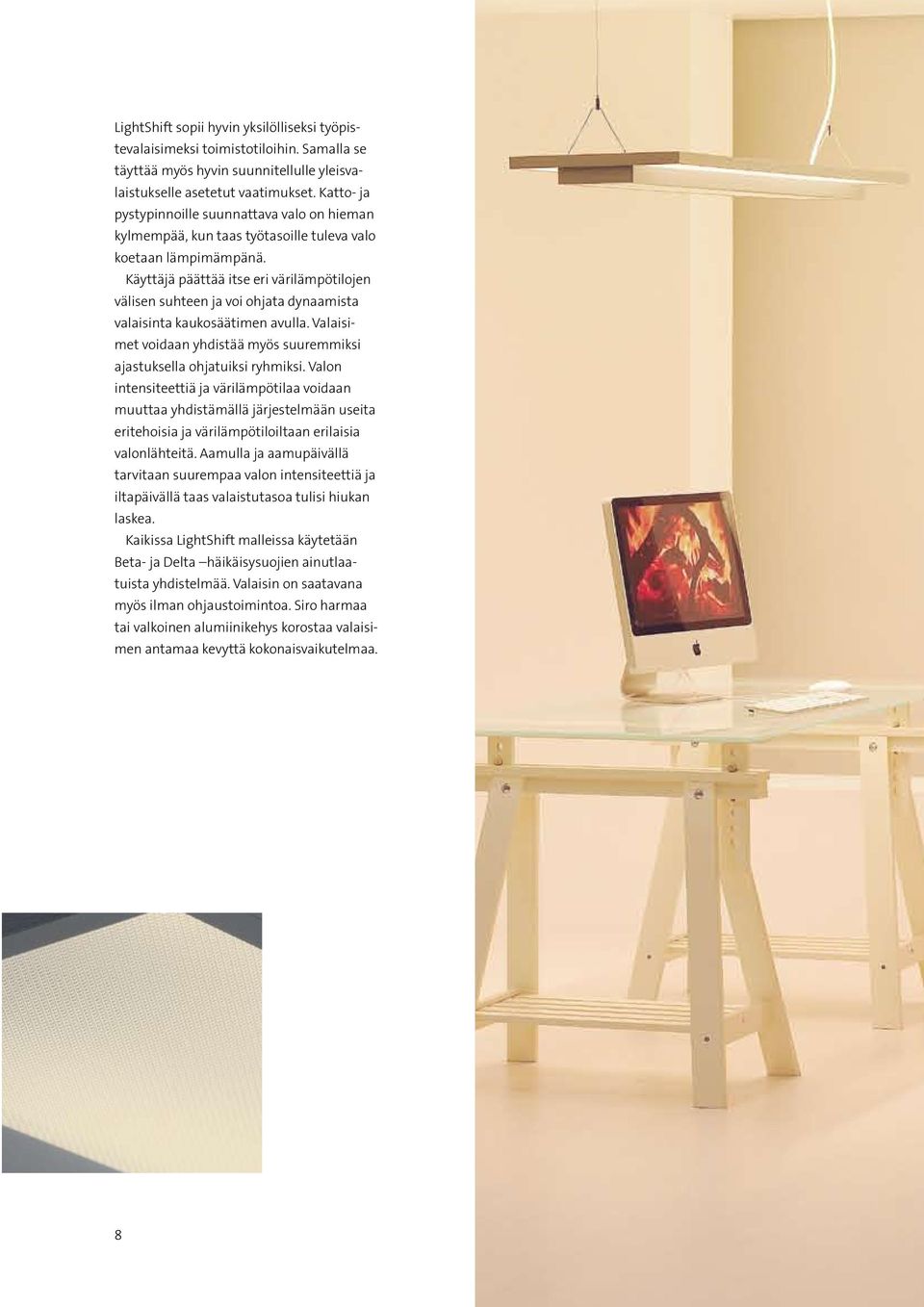

8 LightShift sopii hyvin yksilölliseksi työpistevalaisimeksi toimistotiloihin. Samalla se täyttää myös hyvin suunnitellulle yleisvalaistukselle asetetut vaatimukset. Katto- ja pystypinnoille suunnattava valo on hieman kylmempää, kun taas työtasoille tuleva valo koetaan lämpimämpänä. Käyttäjä päättää itse eri värilämpötilojen välisen suhteen ja voi ohjata dynaamista valaisinta kaukosäätimen avulla. Valaisimet voidaan yhdistää myös suuremmiksi ajastuksella ohjatuiksi ryhmiksi. Valon intensiteettiä ja värilämpötilaa voidaan muuttaa yhdistämällä järjestelmään useita eritehoisia ja värilämpötiloiltaan erilaisia valonlähteitä. Aamulla ja aamupäivällä tarvitaan suurempaa valon intensiteettiä ja iltapäivällä taas valaistutasoa tulisi hiukan laskea. Kaikissa LightShift malleissa käytetään Beta- ja Delta häikäisysuojien ainutlaatuista yhdistelmää. Valaisin on saatavana myös ilman ohjaustoimintoa. Siro harmaa tai valkoinen alumiinikehys korostaa valaisimen antamaa kevyttä kokonaisvaikutelmaa. 8

9 Ihmiset tarvitsevat valoa. Valonsaanti yhdistetään vaistomaisesti hyvinvointiin, mutta kuinka se tapahtuu? LightShift perustuu Fagerhultin ja Lundin yliopiston yhdessä tekemään tutkimusprojektiin Ympäristön luminanssin ja värilämpötilan vaikutus vireystilaan, hyvinvointiin ja suorituskykyyn. Projektin tarkoituksena oli selvittää, kuinka ympäristön valaiseminen voi parantaa ihmisten hyvinvointia. Tutkimuksessa koehenkilöiden annettiin työskennellä tilassa, jonka pysty- ja kattopinnoille tulevan yleisvalon määrää ja värilämpötilaa muutettiin päivästä toiseen. Tutkimustulokset osoittivat, että ympäröivän valon määrä on ensisijainen tekijä, joka vaikuttaa ihmisen vireyteen ja hyvinvointiin. Värilämpötilan merkitys on yksilökohtaisempi, ja se vaikuttaa meihin emotionaalisesti. Värilämpötila voi siis vaihdella henkilön, kellonajan, päivänvalon tai sen puuttumisen mukaan. LightShift suunniteltiin näiden tutkimustulosten pohjalta. Se on valaisin, joka antaa mahdollisuuden sekä ympäröivän valon intensiteetin että valon värilämpötilan vaihteluun. LightShift pystyy vaikuttamaan aivan konkreettisesti hyvinvointiimme päivän aikana. Tommy Govén, tutkimuspäällikkö, Fagerhult 9

10 Tigris Delta Tigris Delta yhdistää estetiikan ja tekniikan optimaalisella tavalla. Sen pelkistettyä ja siroa valaisinrunkoa on pienennetty laajan, valaisevan pinnan hyväksi. Tigris Deltassa ei ole tingitty valoteknisistä ominaisuuksista eikä energiatehokkuudesta. Uusi, hätkähdyttävän visuaalisen vaikutelman antava valaisin korostaa Deltamikroprismahäikäisysuojan positiivisia ominaisuuksia. Valaistulla pinnalla olevat varjostukset on voitu häivyttää siirtämällä valonlähteet ja heijastimet pitkien sivujen ulkoreunoille. Valo heijastetaan valaisimen yläpinnan opaalimuovilevylle, josta se taittuu alaspäin Deltahäikäisysuojan kautta. Opaalimuovilevy tasapainottaa luminanssitasoja. Valaisimen valotekniikka perustuu epäsuoran valon suureen osuuteen sekä teknisiin heijastinratkaisuihin. Tigris Deltan miellyttävästi loistava pinta luo häikäisemätöntä valoa, joka sopii erittäin hyvin näyttöpäätetyötiloihin. Tigris Delta on edelleen kehitetty versio Fagerhultin T5-valaisimesta ja se sopii samaan valaistusjärjestelmään Tigris-sarjan muiden mallien kanssa. Tigris Deltaa valmistetaan kahta eri pituutta ja värivaihtoehtoina ovat valkoinen ja alumiininharmaa. 10

11 Fovea Delta Siro ja selkeälinjainen Fovea Delta on Fovea-sarjan uusin tulokas. Foveasta voidaan suunnitella yksilöllisiä ratkaisuja valaisimen käytön ja tilan arkkitehtuurin mukaan. Fovea-sarja tarjoaa ennakkoluulottomia valonjakovaihtoehtoja sekä uuttaa ajattelua edustavaa häikäisysuojatekniikkaa. Kaikkien sarjan valaisimien häikäisysuojaus on erinomainen. Mallistoon kuuluu tiheällä lamelliritilällä varustetut mallit sekä uudet, Delta-mikroprismahäikäisysuojalla varustetut mallit. Fovea Deltassa suoran valon osuus on suurempi. Siksi se soveltuu mataliin tiloihin, joissa liian suuri epäsuoran valon määrä voi aiheuttaa kattoon häiritseviä luminanssitasoja. Fovea Delta ehkäisee häikäisyä tehokkaasti ja sopii siksi hyvin näyttöpäätetyötiloihin sekä muuttuviin ja eläviin toimistotiloihin. Lisävarusteena Fovea Deltaan saatava ylävaloaukon pölysuojalevy helpottaa valaisimen puhtaanapitoa. 11

12 MultiFive G2 Delta Upotettava MultiFive G2 Delta valaisin tarjoaa uutta näkömukavuutta ja hyvän käyttöhyötysuhteen. Kehittyneen heijastintekniikan ansiosta MultiFive G2 Delta on yksi markkinoiden energiatehokkaimmista mikroprismavalaisimista. MultiFive G2 Delta on edelleen kehitetty versio Fagerhultin laajasta MultiFive-mallistosta. MultiFive G2 Deltan erittäin sirot kehykset antava valaisimelle uuden ja puhtaan ilmeen. Myös valaisimien asennus on kehitetty nopeaksi ja joustavaksi niin, että se sopii osaksi tehokasta rakentamisprosessia. Kymmenen eri runkovaihtoehtoa tarjoavat runsaasti valinnan vapautta. Useiden valaisinmoduulien avulla voidaan rakentaa myös erilaisia saarekkeita, jotka luovat vaikutelman suuresta valokatosta. MultiFive G2 Deltan kehittyneen heijastintekniikan ansiosta valaisin on yksi markkinoiden tehokkaimmista mikroprismoille suunnitelluista valaisimista. Valaisimen ainutlaatuinen heijastinratkaisu on räätälöity Delta-mikroprismahäikäisysuojaa varten. Sen ansiosta valaisimen hyötysuhde on erittäin korkea. Valaisimen häikäisysuojaus on erittäin hyvä ja valaisimen sisällä oleva ohut opaalikalvo tasoittaa osaltaan luminanssitasoja. Miellyttävän ja häikäisemättömän valonsa ansiosta MultiFive G2 Delta sopii toimistoihin, käytävätiloihin sekä erilaisiin hoitoympäristöihin. 12

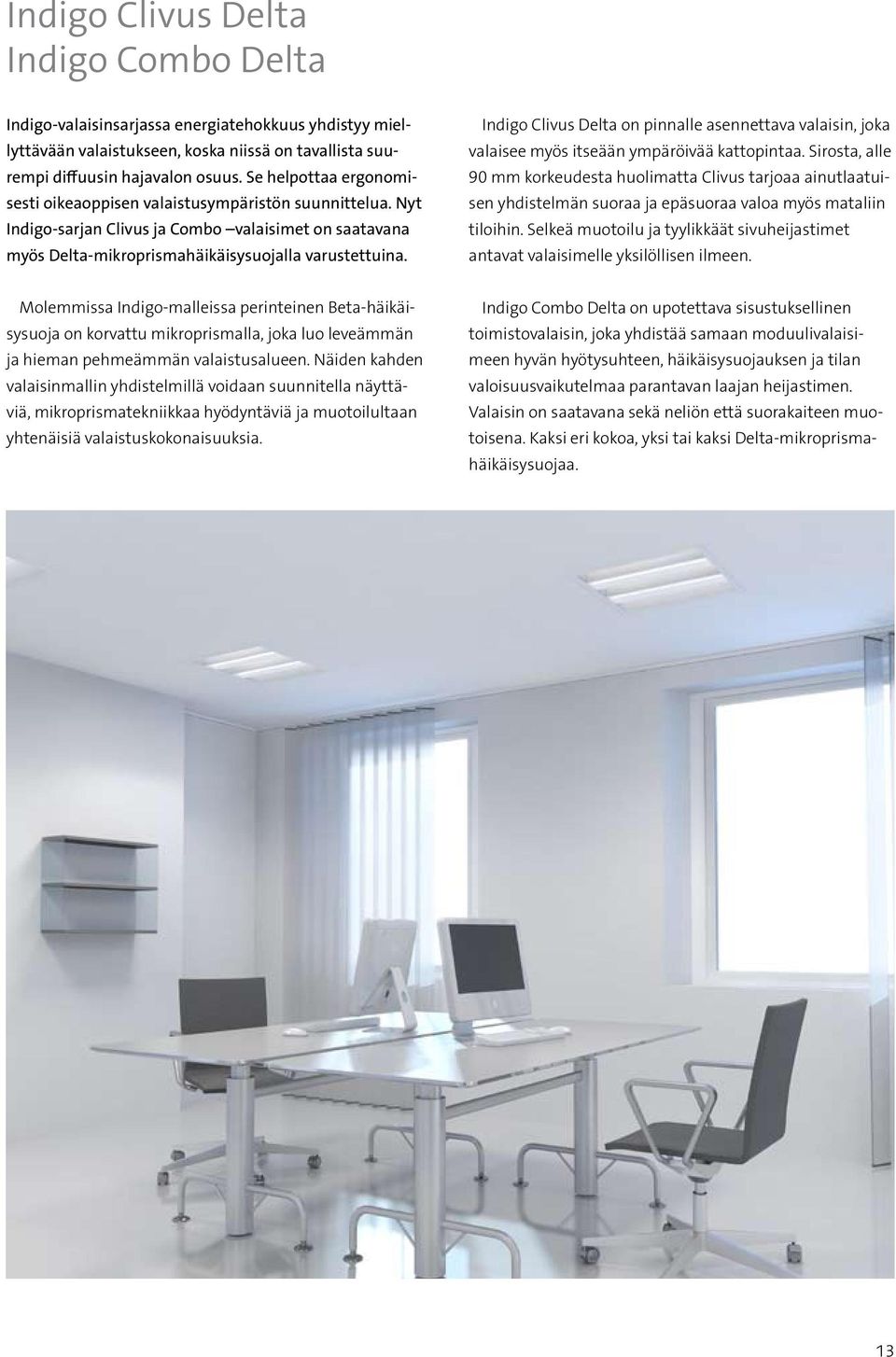

13 Indigo Clivus Delta Indigo Combo Delta Indigo-valaisinsarjassa energiatehokkuus yhdistyy miellyttävään valaistukseen, koska niissä on tavallista suurempi diffuusin hajavalon osuus. Se helpottaa ergonomisesti oikeaoppisen valaistusympäristön suunnittelua. Nyt Indigo-sarjan Clivus ja Combo valaisimet on saatavana myös Delta-mikroprismahäikäisysuojalla varustettuina. Indigo Clivus Delta on pinnalle asennettava valaisin, joka valaisee myös itseään ympäröivää kattopintaa. Sirosta, alle 90 mm korkeudesta huolimatta Clivus tarjoaa ainutlaatuisen yhdistelmän suoraa ja epäsuoraa valoa myös mataliin tiloihin. Selkeä muotoilu ja tyylikkäät sivuheijastimet antavat valaisimelle yksilöllisen ilmeen. Molemmissa Indigo-malleissa perinteinen Beta-häikäisysuoja on korvattu mikroprismalla, joka luo leveämmän ja hieman pehmeämmän valaistusalueen. Näiden kahden valaisinmallin yhdistelmillä voidaan suunnitella näyttäviä, mikroprismatekniikkaa hyödyntäviä ja muotoilultaan yhtenäisiä valaistuskokonaisuuksia. Indigo Combo Delta on upotettava sisustuksellinen toimistovalaisin, joka yhdistää samaan moduulivalaisimeen hyvän hyötysuhteen, häikäisysuojauksen ja tilan valoisuusvaikutelmaa parantavan laajan heijastimen. Valaisin on saatavana sekä neliön että suorakaiteen muotoisena. Kaksi eri kokoa, yksi tai kaksi Delta-mikroprismahäikäisysuojaa. 13

14 LightShift Dynaamiset valaisimet, DALI FDH kg Valkoinen Harmaa 2x28+1x54 7, x35+1x49 8, Valonlähteet sisältyvät toimitukseen. Lisävarusteet dynaamisille valaisimille Vaijeriripustin, iso kattokuppi, valkoinen/kpl Vaijeriripustin, pieni kattokuppi, valkoinen/kpl Vaijeriripustin, iso kattokuppi, valkoinen 25 mm T-profiiliin/kpl Vaijeriripustin, pieni kattokuppi, valkoinen 25 mm T-profiiliin/kpl Asennus Kaksipistevaijeriripustus. Kitkalukko sisältyy valaisimeen. Valaisin toimitetaan valmiiksi tasapainotettuna. Kytkentä Valaisimessa 2,4 m liitosjohto, 3x0,75 mm², ja maadoitettu pistotulppa (säädettävissä 5-napainen liitosjohto ilman pistotulppaa). Liitosjohto sijaitsee samassa päädyssä kuin mahdollinen vetokytkin. Rakenne Runko valkoinen (RAL 9003) tai alumiininharmaa (RAL 9006), raepinta. Valaisimen yläpinnalla on kirkas akryylilevy. Häikäisysuoja Beta pienluminanssiritilä, jossa on paraboliset poikkilamellit ja pitkittäisheijastimet mattapintaista metalloitua alumiinia (heijastussuhde > 92 %). Häikäisysuoja on saranoitu ja maadoitettu. Delta mikroprismahäikäisysuoja akryyliä (PMMA). Heijastin Heijastimet metalloitua alumiinia. Lisävarusteet Vaijeriripustimet, ks. lisävarusteet. Lisätiedot Dynaamiseen valaistukseen sopivat valaisimet sisältävät valonlähteet (1 kpl sävy kpl sävy 865). Valaisimet EL-liitäntälaitteella FDH kg Valkoinen Harmaa 2x28/54 7, x35/49 7, Valaisimet lisänumerolla FDH kg Valkoinen Harmaa 2x28 7, x35 7, x49 7, x54 7, Tuotenumero täydennetään haluttua toimintoa vastaavalla lisänumerolla. Lisänumerot -368 DALI -301 SwitchDim-vetokytkinohjaus -217 e-sense ActiLume valonsäätö ja vetokytkin -219 e-sense SmartSwitch on/off -220 e-sense SmartSwitch valonsäätö ja vetokytkin Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. 50% 50% 50% 50% Lisävarusteet Vaijeriripustin, valkoinen muovinen Ø 57 mm kattokuppi/pari Vaijeriripustin, valkoinen muovinen Ø 57 mm kattokuppi 25 mm T-profiiliin/pari x35 W 2x35+1x49 W W A B C D E D E C B A 14

15 Tigris Delta Valaisimet FDH kg Valkoinen Harmaa 2x28 5, x35 7, x49 7, x54 5, Asennus Kaksipistevaijeriripustus. Kitkalukko sisältyy valaisimeen. Valaisin toimitetaan valmiiksi tasapainotettuna. Kytkentä Valaisimessa on 2,4 m liitosjohto, 3x1,0 mm², ja maadoitettu pistotulppa (säädettävissä valaisimissa 5x1,0 mm²). Liitosjohto sijaitsee samassa päädyssä kuin mahdollinen vetokytkin. Rakenne Runko valkoista (RAL 9003) tai alumiininharmaata (RAL 9006), raepintaista teräslevyä. Valaisimen yläpinnalla opaaliakryylilevy. Häikäisysuoja Delta mikroprismahäikäisysuoja akryylimuovia, hyvät optiset ominaisuudet. Lampunvaihto tehdään valaisimen yläpuolelta. Heijastin Heijastimet metalloitua alumiinia. Turvavalaistus Osa malleista voidaan toimittaa emled-turvavaloyksiköllä. Lisävarusteet Ripustimet, katso lisävarusteet. Lisänumero -368 DALI -300 SwitchDim/DSI -301 SwitchDim-vetokytkinohjaus -219 e-sense SmartSwitch on/off -220 e-sense SmartSwitch valonsäätö ja vetokytkin Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Lisävarusteet Vaijeriripustin, valkoinen muovinen Ø 57 mm kattokuppi/pari Vaijeriripustin, valkoinen muovinen Ø 57 mm kattokuppi 25 mm T-profiiliin/pari Vaijeriripustin, harmaa muovinen Ø 57 mm kattokuppi/pari Vaijeriripustin, harmaa muovinen Ø 57 mm kattokuppi 25 mm T-profiiliin/pari Kitkalukolla varustettu kromattu kattokiinnike, L=1,5 m/pari W A B C D D C B A 15

16 Fovea Delta Valaisimet FDH 2x x x x Valonlähteet sisältyvät toimitukseen. Asennus Vaijeriripustus. Kitkalukko sisältyy valaisimeen. Valaisin on valmiiksi tasapainotettu. Silmukalliset vaijerit sisältyvät toimitukseen. Kytkentä Valaisimessa on 2,4 m:n liitosjohto 3x1,0 mm² maadoitetulla pistotulppalla. Säädettävät valaisimet toimitetaan 5-napaisella liitosjohdolla. Rakenne Runko alumiinivalua, väri alumiininharmaa (RAL 9006 raepinta). Häikäisysuoja Delta akryylimuovista valmistettu mikroprisma (PMMA). Heijastin Metalloidusta alumiinista valmistettu heijastin, jakaa epäsuoran valon laajalle alalle. Lisävarusteet Lisätarvikkeena saatava pölysuojalevy. Lisätiedot Valonlähteet (sävy 830) sisältyvät toimitukseen. Lisänumerot -16 Yksi vetokytkin -300 SwitchDim/DSI -301 SwitchDim-vetokytkinohjaus -217 e-sense ActiLume valonsäätö ja vetokytkin -218 e-sense SmartSwitch poissaolovalaistus -219 e-sense SmartSwitch on/off -220 e-sense SmartSwitch valonsäätö ja vetokytkin Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Lisätarvikkeet Pölysuojalevy 28/54 W Pölysuojalevy 35/49 W % 30% 2x54 W B C A W A B C 2x28/ x35/

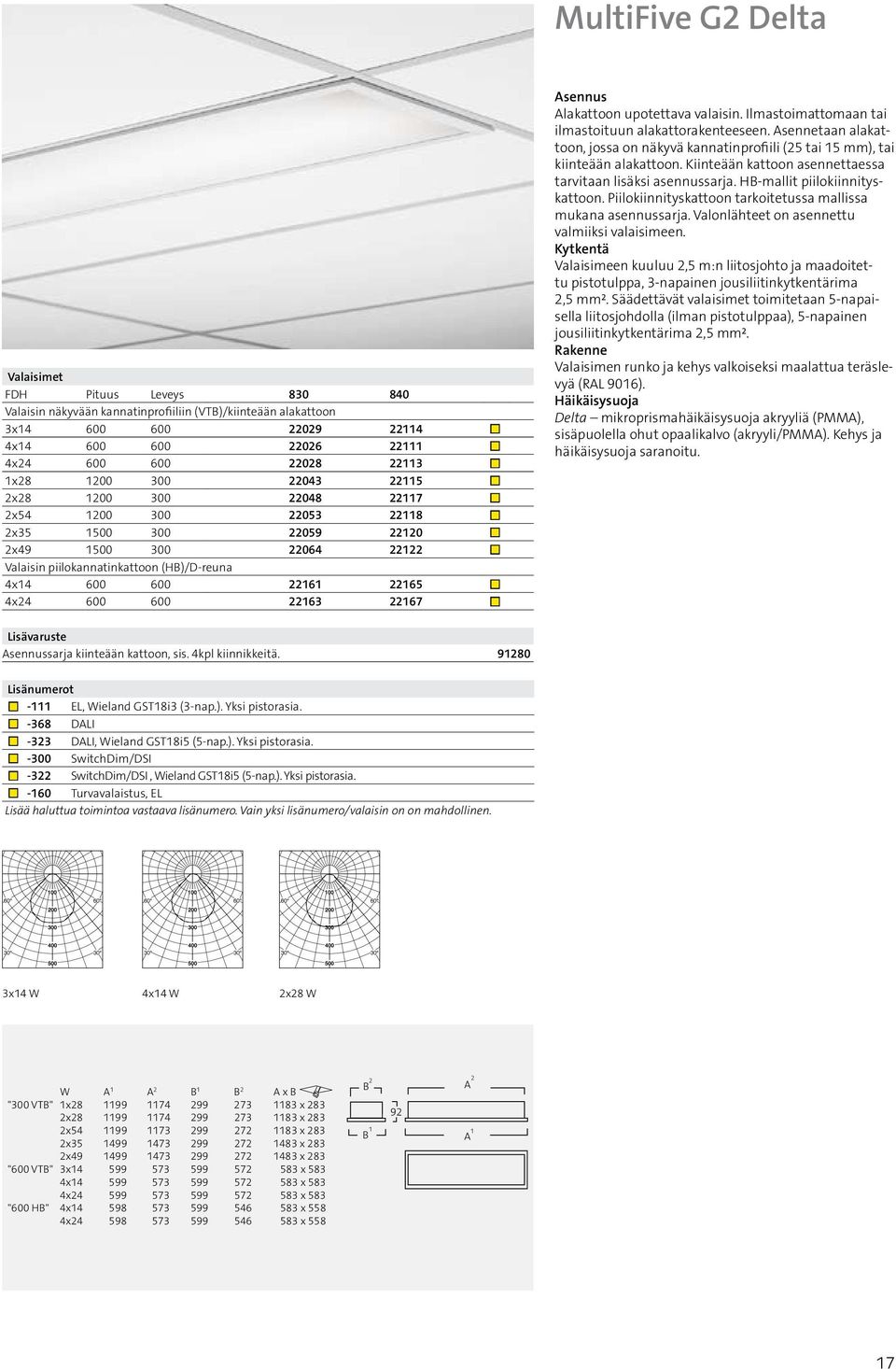

17 MultiFive G2 Delta Valaisimet FDH Pituus Leveys Valaisin näkyvään kannatinprofiiliin (VTB)/kiinteään alakattoon 3x x x x x x x x Valaisin piilokannatinkattoon (HB)/D-reuna 4x x Asennus Alakattoon upotettava valaisin. Ilmastoimattomaan tai ilmastoituun alakattorakenteeseen. Asennetaan alakattoon, jossa on näkyvä kannatinprofiili (25 tai 15 mm), tai kiinteään alakattoon. Kiinteään kattoon asennettaessa tarvitaan lisäksi asennussarja. HB-mallit piilokiinnityskattoon. Piilokiinnityskattoon tarkoitetussa mallissa mukana asennussarja. Valonlähteet on asennettu valmiiksi valaisimeen. Kytkentä Valaisimeen kuuluu 2,5 m:n liitosjohto ja maadoitettu pistotulppa, 3-napainen jousiliitinkytkentärima 2,5 mm². Säädettävät valaisimet toimitetaan 5-napaisella liitosjohdolla (ilman pistotulppaa), 5-napainen jousiliitinkytkentärima 2,5 mm². Rakenne Valaisimen runko ja kehys valkoiseksi maalattua teräslevyä (RAL 9016). Häikäisysuoja Delta mikroprismahäikäisysuoja akryyliä (PMMA), sisäpuolella ohut opaalikalvo (akryyli/pmma). Kehys ja häikäisysuoja saranoitu. Lisävaruste Asennussarja kiinteään kattoon, sis. 4kpl kiinnikkeitä Lisänumerot -111 EL, Wieland GST18i3 (3-nap.). Yksi pistorasia DALI -323 DALI, Wieland GST18i5 (5-nap.). Yksi pistorasia SwitchDim/DSI -322 SwitchDim/DSI, Wieland GST18i5 (5-nap.). Yksi pistorasia Turvavalaistus, EL Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on on mahdollinen. 3x14 W 4x14 W 2x28 W W A 1 A 2 B 1 B 2 A x B "300 VTB" 1x x 283 2x x 283 2x x 283 2x x 283 2x x 283 "600 VTB" 3x x 583 4x x 583 4x x 583 "600 HB" 4x x 558 4x x 558 B 2 B 1 92 A 2 A 1 17

18 Indigo Combo Delta Valaisin yhdellä heijastimella FDH kg VTB HB Moduuli 300x1200 1x x x Moduuli 600x600 2x x Lisänumerot -300 SwitchDim/DSI -368 DALI Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Valaisin voidaan asentaa ilmastoituun tai ilmastoimattomaan alakattorakenteeseen. Kaksi vaihtoehtoista mallia: VTB alakatoille, joissa on näkyvä 25 mm:n tai 15 mm:n kannatinprofiili. HB alakatoille, joissa on piilotettu kannatinprofiili. Kiinteät alakatot, alakatot, joissa on C- tai D-tyypin reunamuotoilu, sekä metallikoteloidut alakatot. HB-valaisinten mukana toimitetaan neliosainen asennussarja. Liitäntä Valaisimessa on 2,4 m:n liitosjohto ja maadoitettu pistotulppa. Ulkoista valonohjausta käytettäessä valaisin toimitetaan 5-napaisella liitosjohdolla. Rakenne Runko ja heijastin valkoiseksi maalattua teräslevyä (RAL 9003 raepinta). Häikäisysuoja Delta mikroprismahäikäisysuojus, akryyliä (Pmma). Kehys ja häikäisysuoja saranoitu. Heijastin Valkoiseksi maalattua teräslevyä. Valonsäätö Useimpiin malleihin sopii myös muut valonsäätölaitteet. Muuta Indigo Combo on kehitetty vastaamaan EN standardin vaatimuksia tärkeimmissä teholuokissa. 1x28/54 W 2x28 W 2x14/24 W A 1 A 2 B 1 B 2 AxB VTB 300x x HB 300x x x x580 B 1 HB VTB B 2 B 2 A t < 38 A 1 18

19 Indigo Combo Delta Valaisin kahdella heijastimella FDH kg VTB HB Moduuli 600x600 2x2x x2x Lisänumerot -300 SwitchDim/DSI -368 DALI Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Valaisin, joka voidaan upottaa sekä ilmastoituun että ilmastoimattomaan alakattoon. Kaksi vaihtoehtoista mallia: VTB T-profiilikattoon, jossa näkyvät 15mm tai 25mm kannatinprofiilit. HB Kiinteään kipsilevykattoon, piilokiinnityskattoon (C- tai D-reuna) tai metallikasettikattoon. Asennussarja sisältyy toimitukseen. Kytkentä Liitosjohto 2,4m maadoitetulla pistotulpalla. Säädettävissä valaisimissa 5-napainen liitosjohto. Rakenne Runko ja heijastin valkoiseksi (RAL 9003, raepinta) maalattua teräslevyä. Häikäisysuoja Delta mikroprismahäikäisysuoja akryylia (PMMA). Häikäisysuojan kehys on saranoitu ja maadoitettu. Heijastin Valkoiseksi maalattua teräslevyä. Valonsäätö Valonsäätö lisänumeron mukaisesti. Muut säätötavat tilauksesta. Lisätiedot Osa valaisimista täyttää standardin EN mukaiset näyttöpäätetyötilojen luminanssivaatimukset. 2x2x14 W 2x2x24 W A 1 A 2 B 1 B 2 AxB VTB 300x x HB 300x x x x580 B 1 HB VTB B 2 B 2 A t < 38 A 1 19

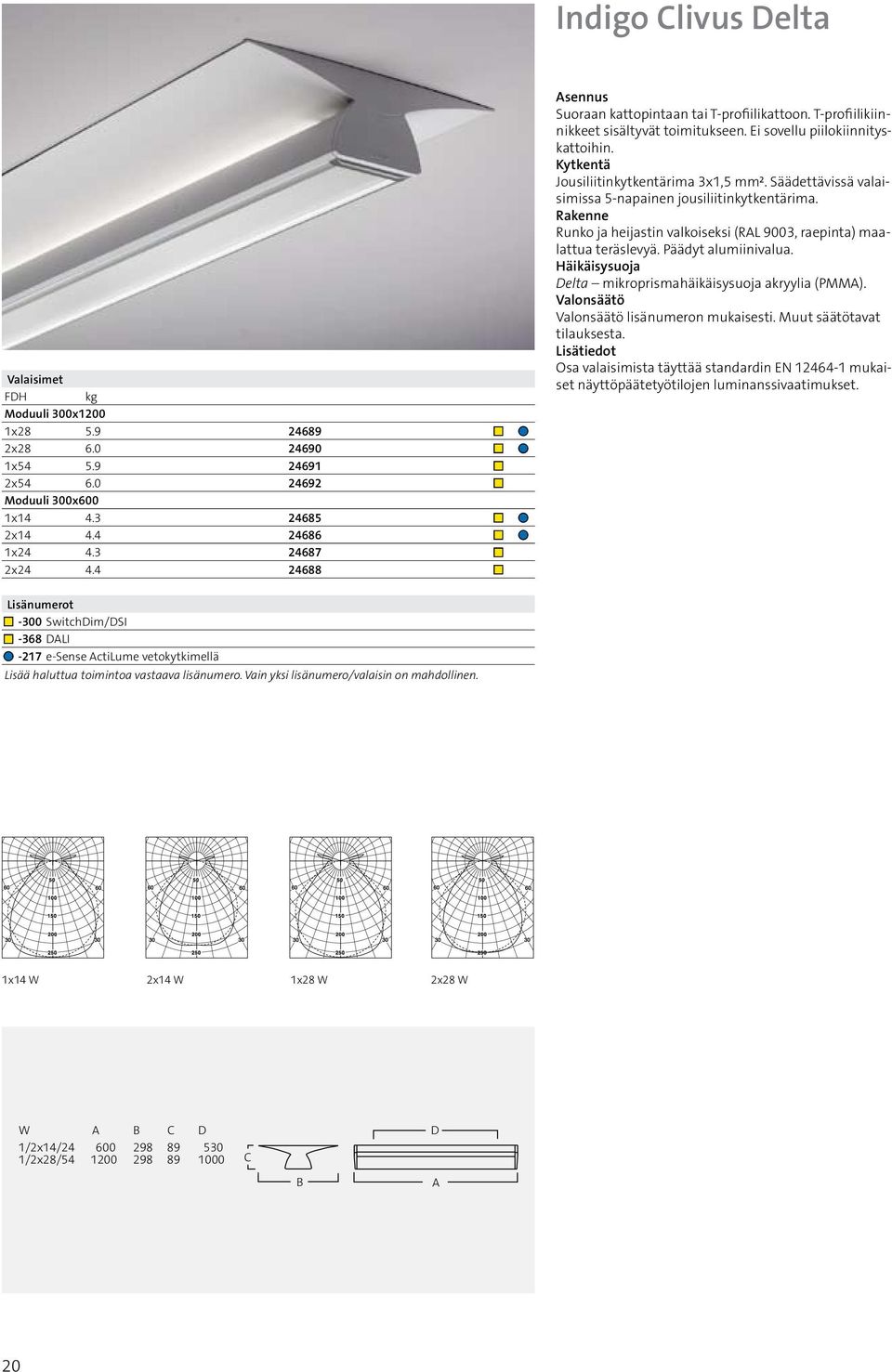

20 Indigo Clivus Delta Valaisimet FDH kg Moduuli 300x1200 1x x x x Moduuli 300x600 1x x x x Asennus Suoraan kattopintaan tai T-profiilikattoon. T-profiilikiinnikkeet sisältyvät toimitukseen. Ei sovellu piilokiinnityskattoihin. Kytkentä Jousiliitinkytkentärima 3x1,5 mm². Säädettävissä valaisimissa 5-napainen jousiliitinkytkentärima. Rakenne Runko ja heijastin valkoiseksi (RAL 9003, raepinta) maalattua teräslevyä. Päädyt alumiinivalua. Häikäisysuoja Delta mikroprismahäikäisysuoja akryylia (PMMA). Valonsäätö Valonsäätö lisänumeron mukaisesti. Muut säätötavat tilauksesta. Lisätiedot Osa valaisimista täyttää standardin EN mukaiset näyttöpäätetyötilojen luminanssivaatimukset. Lisänumerot -300 SwitchDim/DSI -368 DALI -217 e-sense ActiLume vetokytkimellä Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. 1x14 W 2x14 W 1x28 W 2x28 W W A B C D 1/2x14/ /2x28/ C D B A 20

21 kompago kommunikation ab etelä-suomi myynti ja valaisingalleria Fagerhult Oy Pasilankatu Helsinki Puh Fax Fagerhult kehittää, valmistaa ja markkinoi valaisimia ja valaistusratkaisuja julkisiin tiloihin, kuten toimistoihin, kouluihin, teollisuudelle ja sairaaloille. Painotamme tuotekehityksessä tuotteiden toimivuutta, muotoilua, monipuolisuutta sekä energiaa säästävia ratkaisuja. Fagerhult kuuluu Fagerhult-konserniin, joka on Pohjoismaiden suurin valaisinvalmistaja sekä yksi Euroopan johtavia alan yrityksiä. Fagerhultilla on myyntiyhtiöt yli 15 eri maassa ja tuotantolaitoksia Euroopassa, Kiinassa ja Australiassa. Vuonna 2008 konsernin liikevaihto oli yli 288 miljoonaa euroa ja se noteerataan OMX:n pohjoismaisessa pörssissä Tukholmassa, Mid Cap -listalla. keski-suomi myynti ja näyttely Fagerhult Oy Pyhäranta 7 D Tampere Puh Fax pohjois-suomi myynti ja näyttely Fagerhult Oy Sepänkatu Oulu Puh Fax FI
