1 QZM, QZT Puhallinkonvektorit

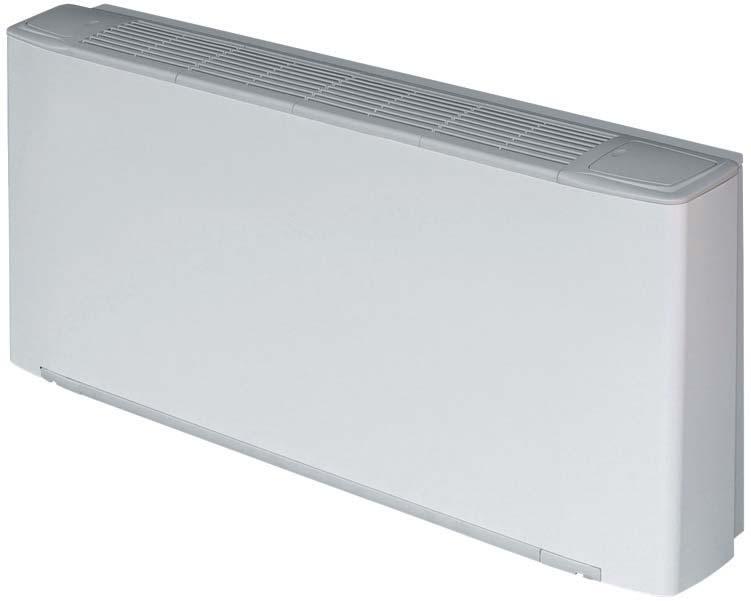

2 Puhallinkonvektorit QZM, QZT QZM, QZT Puhallinkonvektorit Uudet QZM- ja QZT-puhallinkonvektorit jatkavat jo tutuksi tullutta perinnettä, joka perustuu toimintavarmuuteen ja mataliin äänitasoihin. Energiaa ja resursseja on panostettu tuotekehitystyöhön, jotta voisimme tarjota asiakkaillemme tuotteen, joka on joka suhteessa edeltäjiään nykyaikaisempi. Muotoilu Puhallinkonvektoreiden kekseliäs muotoilu syntyy yhtenäisistä pyöristetyistä linjoista. Jopa säätimet, joita on sekä itse laitteessa että seinään asennettavassa paneelissa, on muotoiltu uudestaan, jotta ne sopisivat täydellisesti laitteeseen ja ympäristöönsä. Hiljaisuus Tuotekehitysosastomme erikoisosaaminen on hyödynnetty puhallinkonvektoreiden äänitason madaltamiseksi. Hiljaisuus on yhä tärkeämpää sekä suunnittelijoille että loppukäyttäjille. Tuloksena on erittäin matala äänitaso sekä keskipakoispuhaltimella varustetussa QZM-mallissa että tangentiaalipuhaltimella varustetussa QZT-mallissa. Valikoima Sarjassa on laaja valikoima sekä keskipakoispuhaltimella että tangentiaalipuhaltimella varustettuja malleja. Puhallinkonvektoreihin on saatavilla lisävarusteita ja säätimiä, jotka mahdollistavat kaikki tarvittavat sähköliitännät ja asennukset. Helppokäyttöisyys Jokainen yksityiskohta on tutkittu tarkoin, jotta puhallinkonvektoreiden asennus, käyttö ja huolto olisivat mahdollisimman helppoja toteuttaa. Käteviä yksityiskohtia ovat mm. symmetriset tukijalat, suuri venttiiliväli (170 mm) ja suodattimen helppopääsyinen sijainti kaikissa malleissa. Lisäksi kaikilla malleilla, sekä pystyyn että vaakaan asennettavilla, on sama sisäpuolinen rakenne, jotta tuotanto voidaan standardisoida ja samalla tuoda lisäjoustavuutta jakeluun ja asennukseen. QZM Klassinen malli keskipakoispuhaltimella Perinteisimmän mallimme suunnittelussa olemme keskittyneet muotoiluun, käytännöllisyyden optimointiin sekä äänitason madaltamiseen. Tämä perinteisellä tekniikalla toteutettu puhallinkonvektori takaa erinomaiset sisäilmastoolosuhteet. 7 kokoa ( m 3 /h) 1 patteri 3 tai 4 riviä 2 patteria 3 tai 4 riviä (jäähdytys) ja 1 rivi (lämmitys) 4 mallia (A, F, M, T ) QZT Hiljainen malli tangentiaalipuhaltimella QZT-sarjan puhallinkonvektorit on varustettu tangentiaalipuhaltimella, joka 120 mm halkaisijallaan on suurin tällaisissa laitteissa. Sen erityinen spiraalimuoto takaa täydellisen ja jatkuvan ilmavirran koko patteripinnalla, optimoi lämmönsiirron ja estää kiusallisen pumppausilmiön, jota esiintyy muunlaisissa tangentiaalipuhaltimissa. Äänitasoa on madallettu huomattavasti. 5 kokoa ( m 3 /h) 1 patteri 3 tai 4 riviä 2 patteria 3 tai 4 riviä (jäähdytys) ja 1 rivi (lämmitys) 4 mallia (A, F, M, T ) Fläkt Woods 5010 FI

3 Puhallinkonvektorit QZM QZM Klassinen puhallinkonvektori - Kuvaus Puhallinosa Puhaltimien alumiiniset siivet on kytketty suoraan moottoriin, jossa on kaksipuolinen imu, ja ne on tasapainotettu valmistusvaiheessa sekä staattisesti että dynaamisesti, jotta ne olisivat käytössä mahdollisimman äänettömät. Moottori Moottori on johdotettu 1-vaihevirralle, ja siinä on neljä nopeutta, joista kolme on kytketty. Moottori on asennettu kestovoideltujen laakerien varaan ja kiinnitetty värähtelyä vaimentavilla, itsevoitelevilla ripustuksilla. Suojausluokka IP 21, eristysluokka B. Kotelo Kotelo on valmistettu sinkitystä ja esimaalatusta teräksestä. Muovisen kansiritilän säleet ovat kiinteät. Ritilä voidaan myös kääntää, joten ilmavirran voi suunnata kahteen eri suuntaan. Vakiovärit: - kansiritilä: Pantone 427C (vaaleanharmaa) - etulevy: RAL 9003 (valkoinen) - muut värit saatavana tilauksesta. Perusyksikkö Perusyksikkö on valmistettu sinkitystä teräksestä ja umpisolueristeestä. Lämmityspatteri Vedetystä kupariputkesta valmistetun lämmityspatterin alumiinilamellit on liimattu putkeen mekaanisen laajenemisprosessin avulla. Patterissa on kaksi 1/2" BSP -kierteistä naarasliitosta ja 1/8" BSP -kierteinen ilmaus- ja tyhjennysruuvi. Meno- ja paluuputkiliitännät sijaitsevat puhallinkonvektorin samassa päädyssä joko oikealla tai vasemmalla puolella. Kätisyys määräytyy ilman puhalluspuolelta katsoen. Kätisyys on ilmoitettava tilauksessa, mutta se voidaan myös helposti vaihtaa myös asennuspaikalla. Kondenssivesiallas Muovista valmistetun kondenssivesialtaan sisävaippa on L-kirjaimen muotoinen. Kondenssiveden tyhjennysputki on ulkohalkaisijaltaan 15 mm. Suodatin Suodattava materiaali on pestävää, synteettistä kuitua, jonka suodatusteho on 73 %. Suodatinkotelo on sinkittyä terästä. Muovisten ohjauskiskojen ansiosta suodatin on helppo asentaa ja irrottaa. Fläkt Woods 5010 FI

4 Puhallinkonvektorit QZM Asiakaskeskeisten puhallinkonvektoreiden tuotemerkinnät "Klassinen" puhallinkonvektori Tyyppi (.) A = koteloimaton pysty/vaakamalli F = koteloitu pysty/vaakamalli M = koteloitu pystymalli - ilmanotto edessä M = koteloitu vaakamalli - ilmanotto alhaalla Koko (aa) 13, 14, 23, 24, 33, 34, 43, 44, 53, 54, 63, 64, 73, 74 Vesiliitäntä (b)!í Pystymalli = Vaakamalli!î Puhalluspuolelta katsoen 1 = oikea - vesiliitännät laitteen oikealla puolella 2 = vasen - vesiliitännät laitteen vasemmalla puolella Patterin vesikierrot (c) 2 = 2-putkijärjestelmä (yksi vesipiiri) jäähdytys tai lämmitys 4 = 4-putkijärjestelmä (kaksi vesipiiriä) jäähdytys ja lämmitys Tehonsyöttö (1) 230 V / 1-vaihe / 50 Hz, IEC 38 mukaan Erikseen tilattavat, puhallinkonvektoriin asennetut lisävarusteet (e) R = sähkölämmityselementillä (katso Lisävarusteet ) 3 = 3-tieventtiileillä (katso Lisävarusteet ) 2 = 2-tieventtiileillä (katso Lisävarusteet ) F = sähköstaattisella suodattimella (katso Lisävarusteet ) Huom! Älä käytä sähkölämmityselementtiä sähköstaattisen suodattimen kanssa. QZM. -aa-b-c-1-e Fläkt Woods 5010 FI

5 Puhallinkonvektorit QZM Nimellistehot - QZM 2-putkijärjestelmä Jäähdytys Tulevan ilman lämpötila: 27 C kuivalämpötila - 19 C märkälämpötila Tulevan veden lämpötila: 7 C, t 5 C Lämmitys Tulevan ilman lämpötila: 20 C Tulevan veden lämpötila: 50 C Sama veden virtausnopeus kuin jäähdytyksessä Koko Nopeus Ilmavirta m 3 /h Jäähdytys, kw Lämmitys, kw Δp jäähdytys kpa Δp lämmityskpa Puhallin W Äänen tehotaso Lw dba Äänen painetaso Lp dba QZM-13 QZM-23 QZM-33 QZM-43 QZM-53 QZM-63 QZM ,10 1,30 1,50 1,80 2,15 2,50 2,47 2,90 3,50 2,90 3,44 4,00 3,60 4,15 4,80 4,30 5,08 5,95 4,47 5,37 6,31 1,40 1,70 2,06 2,30 2,70 3,30 3,00 3,70 4,45 3,65 4,35 5,20 4,70 5,50 6,60 5,50 6,70 8,00 6,21 7,50 9,07 3,2 4,3 5,7 7,9 10,6 14,1 7,0 9,2 12,3 10,0 13,5 17,9 16,8 20,5 27,8 12,0 16,0 21,1 16,6 22,6 29,7 2,1 2,9 3,8 6,5 8,6 11,4 5,8 7,6 10,2 8,2 11,0 14,5 14,1 18,1 23,4 10,4 14,1 18,4 14,6 19,7 25, Koko Nopeus Ilmavirta m 3 /h Jäähdytys, kw Lämmitys, kw Δp jäähdytys kpa Δp lämmitys kpa Puhallin W Äänen tehotaso Lw dba Äänen painetaso Lp dba QZM-14 QZM-24 QZM-34 QZM-44 QZM-54 QZM-64 QZM ,30 1,50 1,80 2,00 2,40 2,80 2,70 3,30 3,90 3,20 3,90 4,60 4,20 4,80 5,70 4,60 5,50 6,60 5,20 6,30 7,50 1,60 1,95 2,30 2,50 3,00 3,50 3,20 4,00 4,80 4,00 4,80 5,80 5,20 6,20 7,40 6,00 7,30 8,80 6,70 8,30 10,10 4,6 6,4 8,6 13,1 18,0 24,7 8,7 12,4 17,0 7,4 10,0 13,6 11,8 15,5 20,7 2,4 3,3 4,5 2,9 4,1 5,6 3,7 5,2 7,0 11,2 15,1 21,1 7,3 10,3 14,1 6,0 8,2 11,1 9,6 11,6 16,8 2,0 2,7 3,6 2,6 3,5 4, putkijärjestelmä Jäähdytys Tulevan ilman lämpötila: 27 C kuivalämpötila - 19 C märkälämpötila Tulevan veden lämpötila: 7 C, Δt 5 C Lämmitys Tulevan ilman lämpötila: 20 C Tulevan veden lämpötila: 70 C, Δt 10 C Koko Nopeus Ilmavirta m 3 Jäähdytys, kw Lämmitys, kw Δp jäähdytys kpa Δp lämmitys kpa Puhallin W Äänen tehotaso Lw dba Äänen painetaso Lp dba QZM-13 QZM-23 QZM-33 QZM-43 QZM-53 QZM-63 QZM ,10 1,30 1,50 1,80 2,15 2,50 2,47 2,90 3,50 2,90 3,44 4,00 3,60 4,15 4,80 4,30 5,08 5,95 4,47 5,37 6,31 1,25 1,35 1,75 2,05 2,35 2,70 2,65 3,10 3,60 2,93 3,31 3,69 3,90 4,50 5,30 4,20 5,00 5,50 4,60 5,40 6,10 3,2 4,3 5,7 7,9 10,6 14,1 6,0 8,3 11,1 10,0 13,5 17,9 16,8 20,5 27,8 12,0 16,0 21,1 16,6 22,6 29,7 2,2 2,8 3,7 5,3 6,7 8,6 1,7 2,3 2,8 2,3 2,9 3,7 3,9 5,7 7,3 4,3 5,8 6,9 5,9 7,7 9, Ilmoitettu jäähdytysteho on kokonaisteho Äänenpainetasot ovat voimassa, kun tila on 100 m 3 ja jälkikaiunta-aika 0,5 s. Arvot on mitattu Eurovent-standardin mukaisesti. Lähtöarvoiltaan poikkeavat mitoitustiedot saadaan käyttämällä Fläkt Woods Oy:n valintaohjelmaa, jonka avulla on mahdollista dokumentoida tuotteen valinta eri nestevirroilla, äänitasoilla sekä eri tulolämpötiloilla. Fläkt Woods 5010 FI

6 Puhallinkonvektorit QZM Klassisen puhallinkonvektorin mallit Tyyppi QZMA Kalusteisiin asennettava koteloimaton pystymalli Tyyppi QZMA Kalusteisiin asennettava koteloimaton vaakamalli 100 (min.) Tyyppi QZMF Vapaasti asennettava koteloitu pystymalli Tyyppi QZMF Vapaasti asennettava koteloitu vaakamalli Huom! Vapaasti asennettavat vaakamallit kytketään seinän kautta kauko-ohjaukseen riviliitinsovittimen QZMZ avulla. Tyyppi QZMM Vapaasti asennettava koteloitu pystymalli, jossa ilmanotto edestä Tyyppi QZMT Vapaasti asennettava koteloitu vaakamalli, jossa ilmanotto alhaalta Fläkt Woods 5010 FI

7 Puhallinkonvektorit QZM Mitat Tyyppi QZMA - pystymalli 28 B 28 A A 128 EXT. ulk ulk. EXT ø 15 Ø ulk. 15 EXT. 229 B C C SIZE: Koko SIZE: Koko Tyyppi QZMA - vaakamalli SIZE: Koko Ø ø 15 EXT. ulk. A A SIZE: Koko B Tyyppi QZMF pysty- ja vaakamalli Tyyppi QZMM - pystymalli Tyyppi QZMT - vaakamalli Fläkt Woods 5010 FI

8 Puhallinkonvektorit QZM Vesiliitännät 2-putkijärjestelmä 3- tai 4-rivinen patteri jäähdytykseen tai lämmitykseen Ø 1/2" F Ø 1/2" F Ø 1/2" F ø 15 ulk. Ø 15 EXT. 4-putkijärjestelmä Lisänä ylimääräinen 1-rivinen lämmityspatteri 1-rivisen lämmityspatterin liitäntä C H 150 C H 176 C H Koko SIZE: Koko SIZE: Koko SIZE: SEE Ks. DRAWING piirustus Ø 1/2" F 87 SEE Ks. Se DRAWING ritning piirustus Ø 1/2" F ø 15 ulk. Ø 15 EXT C C H H MOD.: MOD.: 6-7 Koko Koko Koot Koot ø 1/2 F Mitat Paino Koko kg l * A B L H C *) Patterin vesimäärä (litraa) Fläkt Woods 5010 FI

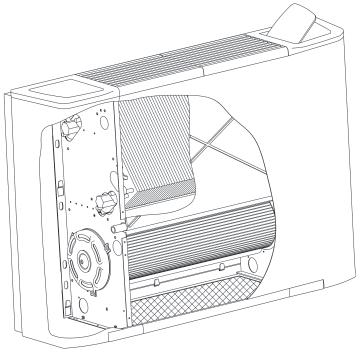

9 Puhallinkonvektorit QZT QZT Hiljainen puhallinkonvektori - Kuvaus Puhallinosa Tangentiaalipuhaltimessa on kaksi vaippaa, joista ulommassa on muovinen evolventin muotoinen osio. Sisempi vaippa on valmistettu rei itetystä, muotoillusta teräksestä. Puhaltimen ulkohalkaisija on 120 mm, ja se on samanpituinen patterin kanssa. Koverat lamellit on asetettu spiraalin muotoon koko puhaltimen pituudelle. Moottori Moottori on johdotettu 1-vaihevirralle, ja siinä on kolme nopeutta ja Klixon-lämpösulake. Moottori on kiinnitetty värähtelyä vaimentavilla ripustuksilla ja asennettu sisävaipan ulkopuolelle. Suojausluokka IP 21, eristysluokka B. Kotelo Kotelo on valmistettu sinkitystä ja esimaalatusta teräksestä. Muovisen kansiritilän säleet ovat kiinteät. Ritilä voidaan myös kääntää, joten ilmavirran voi suunnata kahteen eri suuntaan. Vakiovärit - kansiritilä: Pantone 427C (vaaleanharmaa) - etulevy: RAL 9003 (valkoinen) - muut värit saatavana tilauksesta. Lämmityspatteri Vedetystä kupariputkesta valmistetun lämmityspatterin alumiinilamellit on liimattu putkeen mekaanisen laajenemisprosessin avulla. Patterissa on kaksi 1/2" BSP -kierteistä naarasliitosta ja 1/8" BSP -kierteinen ilmaus- ja tyhjennysruuvi. Meno- ja paluuputkiliitännät sijaitsevat puhallinkonvektorin samassa päädyssä joko oikealla tai vasemmalla puolella. Kätisyys määräytyy ilman puhalluspuolelta katsoen. Kätisyys on ilmoitettava tilauksessa, mutta se voidaan myös helposti vaihtaa myös asennuspaikalla. Kondenssivesiallas Muovista valmistetun kondenssivesialtaan sisävaippa on L-kirjaimen muotoinen. Kondenssiveden tyhjennysputki on ulkohalkaisijaltaan 15 mm. Perusyksikkö Perusyksikkö on valmistettu sinkitystä teräksestä ja umpisolueristeestä. Suodatin Suodattava materiaali on pestävää polypropeeniverkkoa ja suodatinkotelo sinkittyä terästä. Muovisten ohjauskiskojen ansiosta suodatin on helppo asentaa ja irrottaa. Fläkt Woods 5010 FI

10 Puhallinkonvektorit QZT Asiakaskeskeisten puhallinkonvektoreiden tuotemerkinnät "Klassinen" puhallinkonvektori Tyyppi (.) A = koteloimaton pysty/vaakamalli F = koteloitu pysty/vaakamalli M = koteloitu pystymalli - ilmanotto edessä M = koteloitu vaakamalli - ilmanotto alhaalla Koko (aa) 13, 14, 23, 24, 33, 34, 43, 44, 53, 54 Vesiliitäntä (b)!í Pystymalli = Vaakamalli!î Puhalluspuolelta katsoen 1 = oikea - vesiliitännät laitteen oikealla puolella 2 = vasen - vesiliitännät laitteen vasemmalla puolella Patterin vesikierrot (c) 2 = 2-putkijärjestelmä (yksi vesipiiri) jäähdytys tai lämmitys 4 = 4-putkijärjestelmä (kaksi vesipiiriä) jäähdytys ja lämmitys Tehonsyöttö (1) 230 V / 1-vaihe / 50 Hz, IEC 38 mukaan Erikseen tilattavat, puhallinkonvektoriin asennetut lisävarusteet (e) R = sähkölämmityselementillä (katso Lisävarusteet ) 3 = 3-tieventtiileillä (katso Lisävarusteet ) 2 = 2-tieventtiileillä (katso Lisävarusteet ) F = sähköstaattisella suodattimella (katso Lisävarusteet ) Huom! Älä käytä sähkölämmityselementtiä sähköstaattisen suodattimen kanssa. QZT.-aa-b-c-1-e Fläkt Woods 5010 FI

11 Puhallinkonvektorit QZT Nimellistehot QZT 2-putkijärjestelmä Jäähdytys Tulevan ilman lämpötila: 27 C kuivalämpötila - 19 C märkälämpötila Tulevan veden lämpötila: 7 C, t 5 C Lämmitys Tulevan ilman lämpötila: 20 C Tulevan veden lämpötila: 50 C Sama veden virtausnopeus kuin jäähdytyksessä Koko Nopeus Ilmavirta m 3 /h Jäähdytys, kw Lämmitys, kw Δp jäähdytys kpa Δp lämmityskpa Puhallin W Äänen tehotaso Lw dba Äänen painetaso Lp dba QZT-13 QZT-23 QZT-33 QZT-43 QZT ,04 1,20 1,40 1,70 2,08 2,40 2,30 2,80 3,40 2,83 3,34 4,05 1,46 1,66 2,08 2,30 2,70 3,10 2,90 3,60 4,30 3,50 4,20 5,02 2,4 3,2 4,0 8,5 11,8 14,5 7,0 10,0 13,2 11,0 14,8 19,7 1,9 2,6 3,3 6,2 8,0 9,8 6,2 8,5 11,0 9,2 12,4 16, ,17 3,67 4,20 4,50 5,30 6,30 16,1 21,4 27,4 15,6 20,5 26, Koko Nopeus Ilmavirta m 3 /h Jäähdytys, kw Lämmitys, kw Δp jäähdytys kpa Δp lämmitys kpa Puhallin W Äänen tehotaso Lw dba Äänen painetaso Lp dba QZT-14 QZT-24 QZT-34 QZT-44 QZT ,20 1,45 1,70 1,90 2,30 2,60 2,50 3,10 3,70 3,15 3,75 4,50 1,50 1,90 2,25 2,40 2,80 3,30 3,15 3,90 4,65 3,80 4,60 5,55 4,0 6,0 8,0 12,6 17,4 23,8 8,0 11,5 16,2 7,0 9,5 13,0 3,4 4,7 6,3 10,7 14,5 20,0 6,9 9,9 13,5 5,6 7,7 10, ,00 4,50 5,30 4,80 5,80 6,90 11,9 15,6 20,6 10,0 13,2 17, putkijärjestelmä Jäähdytys Tulevan ilman lämpötila: 27 C kuivalämpötila - 19 C märkälämpötila Tulevan veden lämpötila: 7 C, Δt 5 C Lämmitys Tulevan ilman lämpötila: 20 C Tulevan veden lämpötila: 70 C, Δt 10 C Koko Nopeus Ilmavirta m 3 Jäähdytys, kw Lämmitys, kw Δp jäähdytys kpa Δp lämmitys kpa Puhallin W Äänen tehotaso Lw dba Äänen painetaso Lp dba QZT-13 QZT-23 QZT-33 QZT-43 QZT ,04 1,20 1,40 1,70 2,08 2,40 2,30 2,80 3,40 2,83 3,34 4,05 3,17 3,67 4,20 1,20 1,35 1,65 1,95 2,25 2,60 2,45 3,00 3,50 3,00 3,40 3,95 3,28 3,80 4,40 2,4 3,2 4,0 8,5 11,8 14,7 7,0 10,0 13,2 9,6 12,9 17,2 16,1 21,4 27,4 1,5 1,9 2,5 5,4 6,9 8,9 1,7 2,3 2,9 2,4 2,9 3,7 3,3 4,3 5, Ilmoitettu jäähdytysteho on kokonaisteho Äänenpainetasot ovat voimassa, kun tila on 100 m 3 ja jälkikaiunta-aika 0,5 s. Arvot on mitattu Eurovent-standardin mukaisesti. Lähtöarvoiltaan poikkeavat mitoitustiedot saadaan käyttämällä Fläkt Woods Oy:n valintaohjelmaa, jonka avulla on mahdollista dokumentoida tuotteen valinta eri nestevirroilla, äänitasoilla sekä eri tulolämpötiloilla. Fläkt Woods 5010 FI

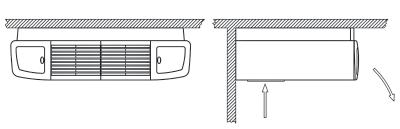

12 Puhallinkonvektorit QZT Hiljaisen puhallinkonvektorin mallit Tyyppi QZTA Kalusteisiin asennettava koteloimaton pystymalli Tyyppi QZTA Kalusteisiin asennettava koteloimaton vaakamalli 100 (min.) Tyyppi QZTF Vapaasti asennettava koteloitu pystymalli Tyyppi QZTF Vapaasti asennettava koteloitu vaakamalli Huom! Vapaasti asennettavat vaakamallit kytketään seinän kautta kauko-ohjaukseen riviliitinsovittimen QZMZ avulla. Tyyppi QZTM Vapaasti asennettava koteloitu pystymalli, jossa ilmanotto edestä Tyyppi QZTT Vapaasti asennettava koteloitu vaakamalli, jossa ilmanotto alhaalta Fläkt Woods 5010 FI

13 Puhallinkonvektorit QZT Mitat Tyyppi QZMA - pystymalli 28 B 28 D EXT. ulk ulk. EXT ø 15 ulk. Ø 15 EXT B SIZE: Koko Storlek Koko Storlek SIZE: Tyyppi QZTA - vaakamalli B D Storlek Koko SIZE: Ø ø 15 EXT. ulk. Storlek SIZE: Storlek Tyyppi QZTF pysty- ja vaakamalli Tyyppi QZTM - pystymalli Tyyppi QZTT - vaakamalli Fläkt Woods 5010 FI

14 Puhallinkonvektorit QZM, QZT Vesiliitännät 2-putkijärjestelmä 3- tai 4-rivinen patteri jäähdytykseen tai lämmitykseen Ø 1/2" F Ø 1/2" F ø 15 ulk. Ø 15 EXT SIZE: Koko Koko SIZE: putkijärjestelmä Lisänä ylimääräinen 1-rivinen lämmityspatteri 57 Ø 1/2" F 1-rivisen lämmityspatterin liitäntä ø 15 ulk. Ø 15 EXT ø 1/2 F Koko Mitat Paino Koko QZT-13 QZT-14 QZT-23 QZT-24 QZT-33 QZT-34 QZT-43 QZT-44 QZT-53 QZT-54 kg ) l B L D ) Patterin vesimäärä (litraa) Fläkt Woods 5010 FI

15 Puhallinkonvektorit QZM, QZT Lisävarusteet - QZM ja QZT Kondenssivesiallas säätöventtiileille Tarkoitettu malleille QZM/QZT Kaikki koot Tuotemerkintä Pystymallille - QZMZ Vasenkätinen malli QZMZ Vaakamallille Oikeakätinen malli QZMZ Alumiininen ilmanottosäleikkö (asennetaan tukijalkojen väliin) Vastaavat tukijalat on tilattava erikseen Tarkoitettu malleille Koot Tuotemerkintä QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ Ylimääräinen muovinen kondenssiveden tyhjennysputki (pikaliittimellä) Varmistaa oikein tapahtuvan kondenssiveden tyhjennyksen y j y Tarkoitettu malleille QZM/QZT Kaikki koot Tuotemerkintä Pystymallille - QZMZ Vaakamallille - QZMZ Sähkölämmityselementti (230V) 1F+N Turvatermostaatilla ja releohjauksella (230V - 1F+N) Tark. malleille Koot Tuotemerkintä Teho (W) QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ QZM QZMZ Tukijalat (koteloidulle pystymallille) Tark. malleille Koot Tuotemerkintä A B QZM/QZT QZMZ QZM QZMZ Fläkt Woods 5010 FI

16 Puhallinkonvektorit QZM, QZT Lisävarusteet - QZM ja QZT Etupuolinen ilmanottosarja (koteloimattomalle pysty/vaakamallille) Sisältää alaosan peittävän paneelin ja suodattimen liukukiskot Tark.mallille Koot Tuotemerkintä QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ QZM QZMZ Taustapaneeli (vain koteloidulle pystymallille) Tarkoitettu malleille QZMF/QZTF ja j QZMM/QZTM Tark.mallille Koot Tuotemerkintä QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ Manuaalinen raittiin ilman sekoituspelti Voidaan varustaa moottorilla - kysy tarkempia tietoja Tark.mallille Koot Tuotemerkintä A L QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ Taustapaneeli (vain koteloidulle vaakamallille) Tarkoitettu malleille QZMT/QZTT Tark.mallille Koot Tuotemerkintä QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ QZM QZMZ QZM/QZT QZMZ QZM QZMZ Alumiininen suodatin Kondenssivesipumppu (vaakamallille) Tarkoitettu mallille QZM/QZT Kaikki koot Tuotemerkintä Irrallinen - QZMZ Asennettuna - QZMZ Tark.mallille Koot Tuotemerkintä QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ QZM/QZT QZMZ QZM QZMZ Fläkt Woods 5010 FI

17 Puhallinkonvektorit QZM, QZT Säätöventtiilit malleille QZM - QZT 3-tie-säätöventtiili - ON/OFF (230V) - 2-putkijärjestelmä Sisäänrakennettu - Jäähdytys tai yylämmitys y Tark.mallille Koot Tuotemerkintä Halk. A B C D E QZM/QZT QZMZ / QZM/QZT QZMZ / Jord 3-tie-säätöventtiili - ON/OFF (230V) - 4-putkijärjestelmä Sisäänrakennettu - Jäähdytys ja lämmitys Tark.mallille Koot Tuotemerkintä Halk. A B C D QZM/QZT QZMZ /2 +1/ QZM/QZT QZMZ /4 +1/ tie-säätöventtiili - ON/OFF (230V) - 2-putkijärjestelmä Jord Sisäänrakennettu - Jäähdytys tai lämmitys Tark.mallille Koot Tuotemerkintä Halk. QZM/QZT QZMZ /2 QZM/QZT QZMZ /4 2-tie-säätöventtiili - ON/OFF (230V) - 4-putkijärjestelmä Sisäänrakennettu - Jäähdytys tai lämmitys Tark.mallille Koot Tuotemerkintä Halk.. A B C D QZM/QZT QZMZ /2 +1/ QZM/QZT QZMZ /4 +1/ Fläkt Woods 5010 FI

18 Puhallinkonvektorit QZM, QZT Elektroniset integroidut säätöjärjestelmät QZMZ nopeusvalitsin (laitteeseen asennettu) - ON/OFF -kytkin ja 3-nopeusvalitsin - Ilman termostaattiohjausta QZMZ Master/Slave -sovellusten piirilevy, tarkoitettu malleille QZMF/QZTF ja QZMM/QZMT QZMZ QZMZ Nopeusvalitsin (Slave). Jopa kahdeksaa puhallinkonvektoria voidaan ohjata yhden keskustermostaatin kautta, jos jokainen laite varustetaan nopeusvalitsimella. - Vain säätimille QZMZ ja QZMZ Fläkt Woods 5010 FI

19 Puhallinkonvektorit QZM, QZT Elektroniset integroidut säätöjärjestelmät QZMZ Integroitu termostaatti manuaalisella nopeusvalitsimella Kytkinasetuksilla määritettävät sovellukset - 2-putkijärjestelmä (jäähdytys tai lämmitys) - 4-putkijärjestelmä (jäähdytys ja lämmitys) - 2-putkinen jäähdytysjärjestelmä sähkölämmityksellä - ON/OFF -kytkin - 3-nopeusvalitsin - Kesä/talvikytkin - Puhaltimen tai venttiilien säädön (ON/OFF) elektroninen termostaatti. M = Puhallin E = Vesiventtiili E1 = Kuumavesiventtiili E2 = Kylmävesiventtiili - Mahdollistaa kylmävesiventtiilin säädön (ON/OFF) sekä laitteen sähkövastuksen säädön vain, jos patteriin ei tule kuumaa vettä talvella. QZMZ Integroitu termostaatti automaattisella nopeusvalitsimella Kytkinasetuksilla määritettävät sovellukset 2-putkijärjestelmä (jäähdytys tai lämmitys) 4-putkijärjestelmä (jäähdytys ja lämmitys) 2-putkinen jäähdytysjärjestelmä sähkölämmityksellä M = Puhallin E = Vesiventtiili E1 = Kuumavesiventtiili E2 = Kylmävesiventtiili IN1 = Asetusarvon pienennys (-3 C talvi, +3 C kesä) Manuaalinen tai automaattinen nopeusvalitsin: automaattitoiminnon aikana käytössä on automaattinen nopeudenvalinta, joka perustuu huonelämpötilan ja asetusarvon välisen eroon. Puhallin kytkeytyy pois toiminnasta (OFF), kun asetusarvo saavutetaan. - Kesä/talvikytkin. - Venttiili(e)n säädön (ON/OFF) elektroninen huonetermostaatti. - Mahdollistaa kylmävesiventtiilin säädön (ON/OFF) sekä laitteen sähkövastuksen säädön vain, jos patteriin ei tule kuumaa vettä talvella. Huom! 4-putkijärjestelmissä ja järjestelmissä, joissa kylmän ja kuuman veden tulo on jatkuvaa, on mahdollista kytkeä automaattinen kesä/talviasetuksen vaihto huonelämpötilan perusteella (-1,6 C = talvi, +1,6 C = kesä, neutraalialue 3,2 C). Fläkt Woods 5010 FI

20 Puhallinkonvektorit QZM, QZT Elektroniset kauko-ohjatut säätöjärjestelmät QZMZ nopeusvalitsin (seinään asennettava) QZMZ Riviliitinsovitin Pystymallien kytkemiseen kauko-ohjaimiin QZMZ Master/Slave -sovellusten piirilevy, tarkoitettu malleille QZMA/QZTA ja QZMT/QZTT QZMZ QZMZ Nopeusvalitsin - Nopeusvalitsin (slave): jopa kahdeksaa puhallinkonvektoria voidaan ohjata yhden keskustermostaatin kautta, jos jokainen laite varustetaan nopeusvalitsimella. - Vain säätimille QZMZ ja QZMZ Fläkt Woods 5010 FI

21 Puhallinkonvektorit QZM, QZT Elektroniset kauko-ohjatut säätöjärjestelmät QZMZ Huonetermostaatti manuaalisella nopeusvalitsimella Kytkinasetuksilla määritettävät sovellukset - 2-putkijärjestelmä (jäähdytys tai lämmitys) - 4-putkijärjestelmä (jäähdytys ja lämmitys) - 2-putkinen jäähdytysjärjestelmä sähkölämmityksellä M = Puhallin E = Vesiventtiili E1 = Kuumavesiventtiili E2 = Kylmävesiventtiili CH = Kauko-ohjattu kesä/talvikytkin - ON/OFF -kytkin - 3-nopeusvalitsin - Kesä/talvikytkin - Puhaltimen tai venttiilien säädön (ON/OFF) elektroninen huonetermostaatti. - Mahdollistaa kylmävesiventtiilin säädön (ON/OFF) sekä laitteen sähkövastuksen säädön vain, jos patteriin ei tule kuumaa vettä talvella. QZMZ Huonetermostaatti automaattisella nopeusvalitsimella Kytkinasetuksilla määritettävät sovellukset - 2-putkijärjestelmä (jäähdytys tai lämmitys) - 4-putkijärjestelmä (jäähdytys ja lämmitys) - 2-putkinen jäähdytysjärjestelmä sähkölämmityksellä M = Puhallin E = Vesiventtiili E1 = Kuumavesiventtiili E2 = Kylmävesiventtiili CH = Kauko-ohjattu kesä/talvikytkin - ON/OFF-kytkin - Manuaalinen tai automaattinen nopeusvalitsin. - Manuaalinen tai keskitetty kesä/talvikytkin, jossa neutraalialue. - Puhaltimen säädön (ON/OFF) elektroninen termostaatti. - Venttiili(e)n säädön (ON/OFF) elektroninen termostaatti. - Venttiilien ja puhaltimen samanaikainen termostaattisäätö. Huom! 4-putkijärjestelmissä ja järjestelmissä, joissa kylmän ja kuuman veden tulo on jatkuvaa, on mahdollista kytkeä automaattinen kesä/talviasetuksen vaihto huonelämpötilan perusteella (-1 C = talvi, +1 C = kesä, neutraalialue 2 C). Fläkt Woods 5010 FI

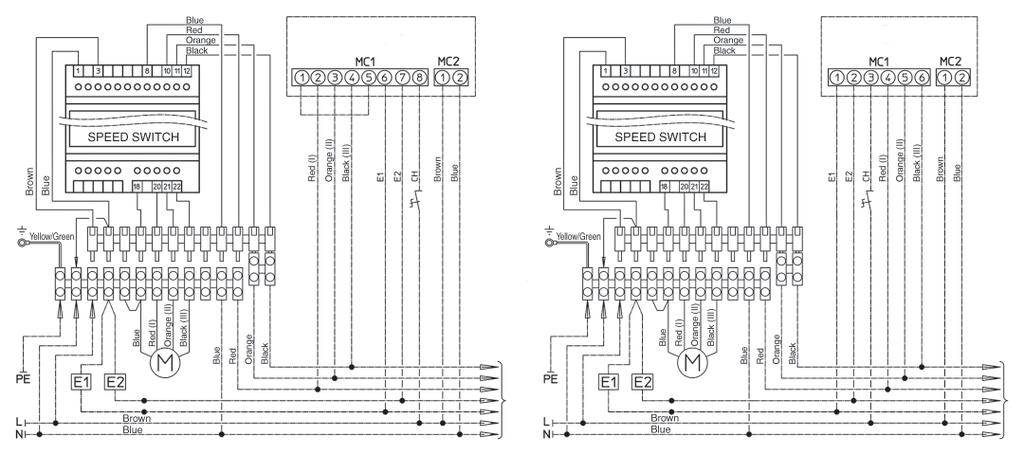

22 Puhallinkonvektorit QZM, QZT Elektroniset kauko-ohjatut säätöjärjestelmät malleille QZM - QZT QZMZ Digitaalinen kauko-ohjain Virtalähde QZMZ QZMZ Kytkentäkaavio F - M Kytkentäkaavio A - T - Manuaalinen tai automaattinen nopeusvalitsin. - Manuaalinen tai keskitetty kesä/talvikytkin. - Puhaltimen säädön (ON/OFF) elektroninen termostaatti. - Venttiili(e)n säädön (ON/OFF) elektroninen termostaatti. - Mahdollistaa kylmävesiventtiilin säädön (ON/OFF) sekä laitteen sähkövastuksen säädön vain, jos patteriin ei tule kuumaa vettä talvella. - Mahdollistaa puhaltimen ja sähkövastuksen säädön. - Jopa kymmentä puhallinkonvektoria voidaan ohjata master/slave-piirilevyn QZMZ avulla. M = Puhallin E = Vesiventtiili E1 = Kuumavesiventtiili E2 = Kylmävesiventtiili CH = Kauko-ohjattu kesä/talvikytkin M1 = Asetusarvon pienennys (-3 C talvi, +3 C kesä) M2 = Asetusarvon pienennys Kesä/talviasennon vaihto Huom! 4-putkijärjestelmissä ja järjestelmissä, joissa kylmän ja kuuman veden tulo on jatkuvaa, on mahdollista kytkeä automaattinen kesä/talviasetuksen vaihto huonelämpötilan perusteella (-1,6 C = talvi, +1,6 C = kesä, neutraalialue 3,2 C). QZMZ Master/slave-sovellusten piirilevy, tarkoitettu digitaalisella kauko-ohjaimella varustetuille malleille QZMZ Nopeusvalitsin (slave) Jopa kymmentä puhallinkonvektoria voidaan ohjata yhden keskustermostaatin QZMZ avulla. Virtalähde Muu QZMZ Kytkentäkaavio F - M Kytkentäkaavio A - T Fläkt Woods 5010 FI

23 Fläkt Woods 5010 FI
