KANSIO 4 VÄLI 7 ESITE 1. Jäähdytyspalkki Flexicool IQID

Koko: px
Aloita esitys sivulta:

Download "KANSIO 4 VÄLI 7 ESITE 1. Jäähdytyspalkki Flexicool IQID"

Transkriptio

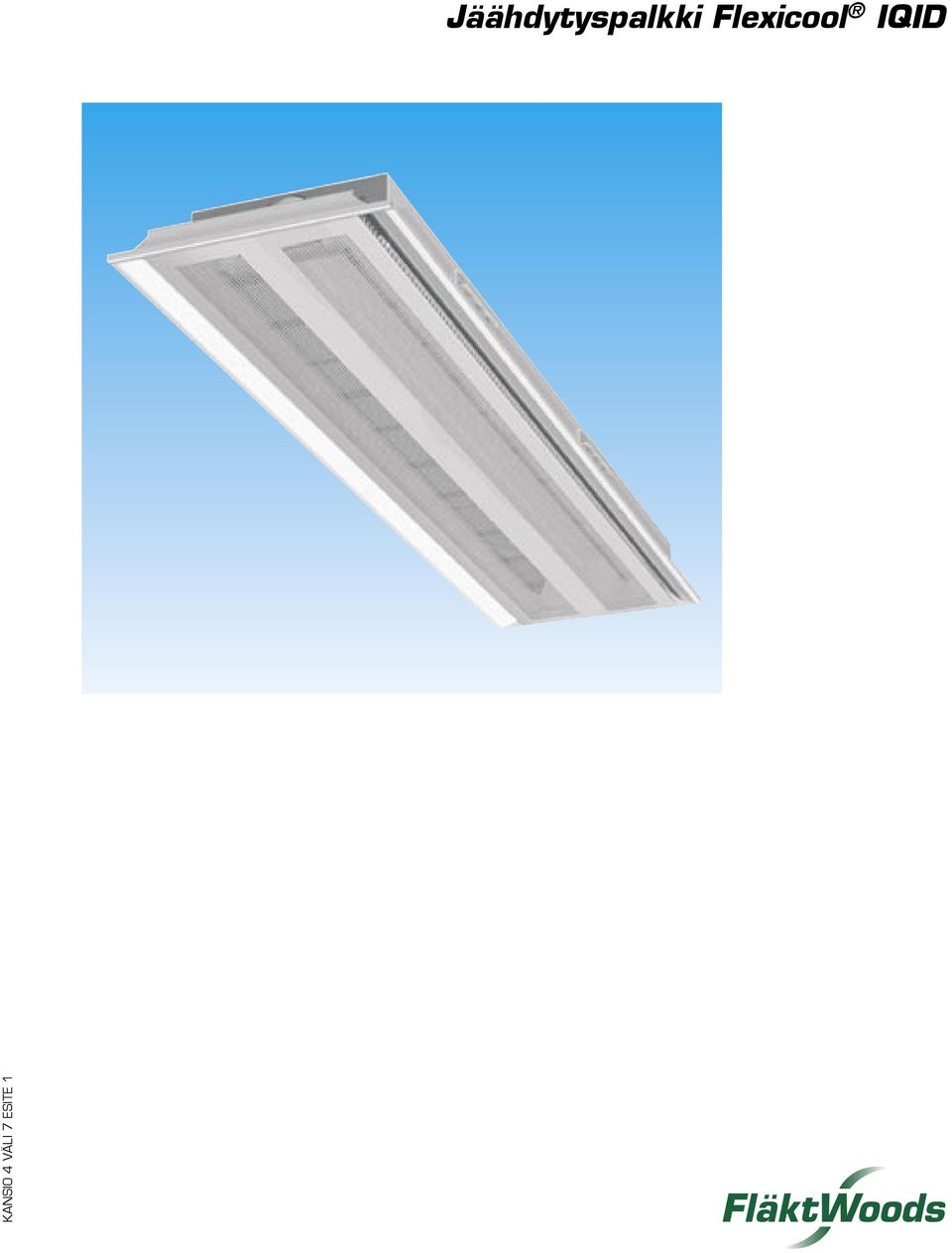

1 KANSIO 4 VÄLI 7 ESITE 1 Jäähdytyspalkki Flexicool IQID

2

3 Jäähdytyspalkki Flexicool IQID Toiminnot FPC Suuri ilmavirta Ohjaus- ja säätölaitteet Valaistus Säätökiskot Lämmitys Sprinkleri Jäähdytyspalkissa Flexicool IQID on mahdollista yhdistää ilmanvaihto, jäähdytys ja lämmitys, jolloin voidaan täyttää useimmat hyvän ilmanvaihdon asettamat vaatimukset. Nämä jäähdytyspalkit on suunniteltu käsittelemään suuria jäähdytystehoja, jotka sekoittuessaan hyvin huoneilmaan saavat aikaan hyvän ilmanvaihdon pitäen ilman virtauksen vähäisenä oleskeluvyöhykkeellä. IQID on erittäin joustava, perusmallia täydentämällä syntyy monipuolinen jäähdytyspalkki. IQID-palkkiin voidaan liittää seuraavat toiminnot: lämmitys, säätökiskot, virtauskuvion säätö FPC, säätö suurille ilmavirroille, ohjaus- ja säätölaitteet, valaistus ja valmius sprinklerijärjestelmää varten. Nämä eri toiminnot on kuvattu erillisissä esitteissä. Jäähdytyspalkin IQID yläpinta on peitetty ja palkki on tarkoitettu asennettavaksi alaslaskettuun kattoon. Mitat on sovitettu 600 mm:n kattomoduuliin. Pikavalinta Jäähdytysteho W mukaan lukien tuloilma IQID-180 IQID-240 IQID-300 IQID-360 Tuotetiedot Jäähdytyspalkki IQID alaslaskettuun kattoon Erittäin joustava saatavana aina perusmallista monitoimimalliin saakka Kanavaliitos 125 mm, muhvi Sovitettu vakiokokoiseen 600 mm:n kattomoduuliin Helppo ja nopea kiinnittää kannakkeiden avulla nosta ja napsauta kiinni Saatavana seuraavilla toiminnoilla varustettuna: lämmitys, säätökiskot, virtauskuvion säätö FPC, suuri ilmavirta, ohjaus- ja säätölaitteet, valaistus ja valmius sprinklerijärjestelmää varten Tuotemerkintäesimerkki Jäähdytyspalkki IQID , - vakiopituus, Ø125 mm liitos - jäähdytyspatteri ilmausruuvilla - säätökiskot, 1 reikärivi Tuloilmavirta l/s Käyrästö osoittaa likimääräisen jäähdytystehon (W), kun vesivirta, q v = 0,05 l/s, tuloilman ja huoneilman lämpötilaero t = 8 C, painehäviö ilmapuolella = 70 Pa. Fläkt Woods 8275 FI

4 Tekniset tiedot - jäähdytys- ja lämmitysteho 2-suuntaan puhaltavan jäähdytyspalkin jäähdytysteho staattisen painehäviön ollessa ilmapuolella 70 Pa Palkin pituus = 1,8 m (Patterin pituus = 1,5 m) Vesivirta, q w = 0,05 l/s Veden painehäviö, p w = 2,7 kpa Palkin pituus = 3,6 m (Patterin pituus = 3,3 m) Vesivirta, q w = 0,05 l/s Veden painehäviö, p w = 4,8 kpa, l/s t, C t, C L A10, db(a) < < < <20 Palkin pituus = 2,4 m (Patterin pituus = 2,1 m) Vesivirta, q w = 0,05 l/s Veden painehäviö, p w = 3,3 kpa, l/s t, C t, C L A10, db(a) < < < < Palkin pituus = 3,0 m (Patterin pituus = 2,7 m) Vesivirta, q w = 0,05 l/s Veden painehäviö, p w = 4,1 kpa, l/s t, C t, C L A10, db(a) < < < < < , l/s t, C t, C L A10, db(a) < < < < Edellytykset jäähdytystehotaulukoille Palkin kokonaisjäähdytysteho, = patterin jäähdytysteho, + tuloilman jäähdytysteho, P ilma. Taulukoissa painehäviö on ilmapuolella 70 Pa. Tuloilman jäähdytysteho muodostuu siitä, että tuloilma on 8 C kylmempää kuin huoneilma. Muiden vesivirtausten tehot saadaan Fläkt Woodsin tuotevalintaohjelmalla WinDon. HUOM! Tämän esitteen taulukot perustuvat kokeisiin, jotka on suoritettu Nordtest-menetelmällä. Menetelmän tarkoituksena on antaa mahdollisuus verrata erilaisia palkkeja toisiinsa samoilla ehdoilla. Menetelmä edellyttää, että palkin patteriin tulevan ilman lämpötilan ja 1,1 m:n korkeudella lattiasta mitatun lämpötilan välinen ero on olematon. Tämän saavuttamiseksi testihuoneen seinät jäähdytetään. Todellisuudessa lämpötilaero on usein 1 2 C. Tämä huomioidaan siten, että lämpötilaeroon t lisätään 1 2 C, jotta voitaisiin välttää palkin ylimitoitus. Tällöin taulukon arvot voivat kasvaa %. Jäähdytyspalkkeja on saatavana myös suuremmille kuin taulukoissa mainituille ilmavirroille. 2-suuntaan puhaltavan jäähdytyspalkin IQID lämmitysteho staattisen painehäviön ollessa ilmapuolella 70 Pa Ks. lämmitysosio (erillinen esite). Käytetyt merkinnät Tuloilmavirta, l/s Kokonaisjäähdytysteho Patterin jäähdytysteho lämmitys Patterin lämmitysteho t Huonelämpötilan ja veden keskilämpötilan erotus, C p w Veden painehäviö, kpa t w Veden lämpötilan nousu patterissa, C. Laskentakaava: t w = / 208 L A10 Äänen painetaso huoneessa, jossa huonevaimennus 10 m 2 kohti, db(a) Fläkt Woods 8275 FI

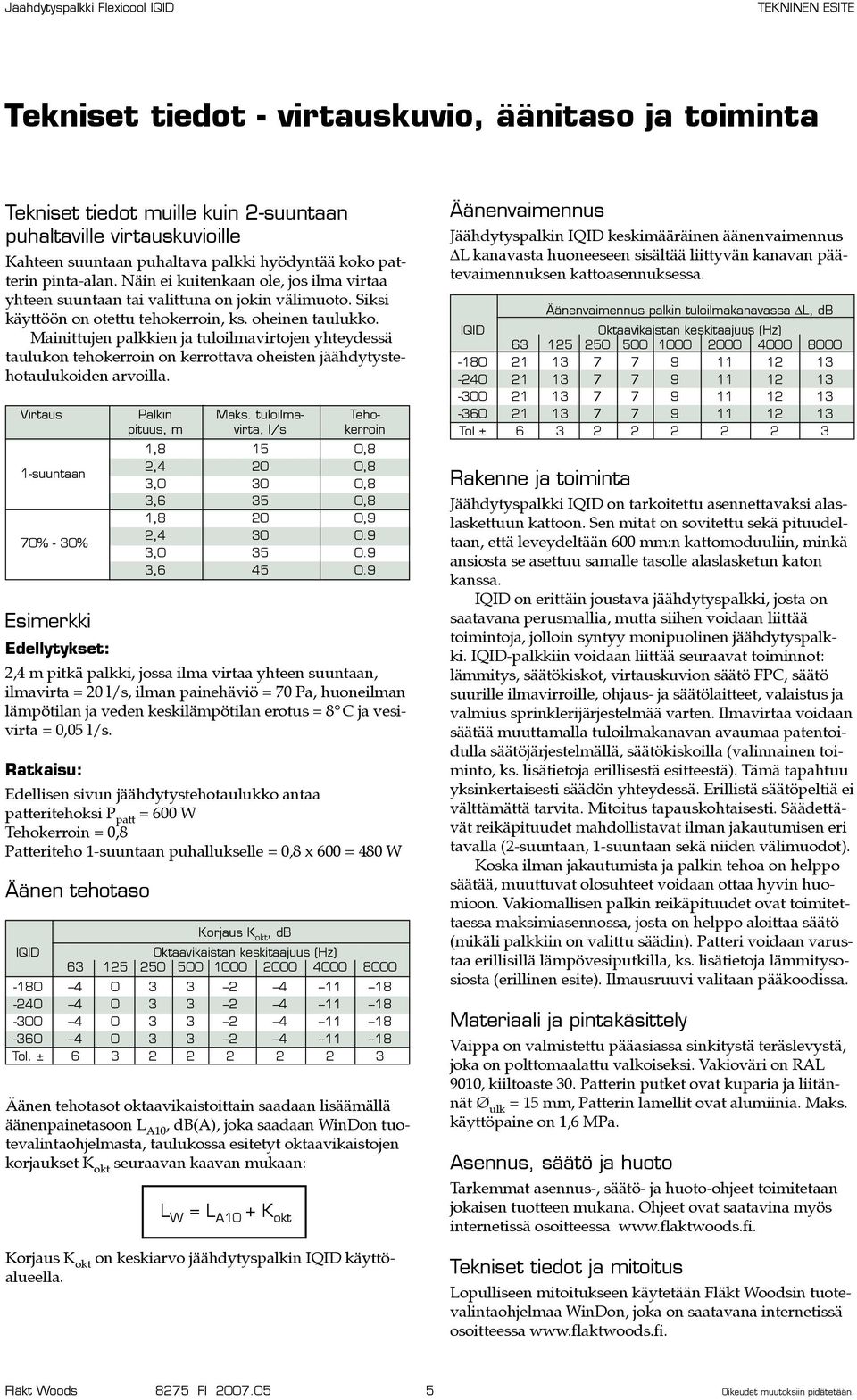

5 Tekniset tiedot - virtauskuvio, äänitaso ja toiminta Tekniset tiedot muille kuin 2-suuntaan puhaltaville virtauskuvioille Kahteen suuntaan puhaltava palkki hyödyntää koko patterin pinta-alan. Näin ei kuitenkaan ole, jos ilma virtaa yhteen suuntaan tai valittuna on jokin välimuoto. Siksi käyttöön on otettu tehokerroin, ks. oheinen taulukko. Mainittujen palkkien ja tuloilmavirtojen yhteydessä taulukon tehokerroin on kerrottava oheisten jäähdytystehotaulukoiden arvoilla. Virtaus Palkin Maks. tuloilma- Tehopituus, m virta, l/s kerroin 1-suuntaan 70% - 30% Esimerkki Edellytykset: 2,4 m pitkä palkki, jossa ilma virtaa yhteen suuntaan, ilmavirta = 20 l/s, ilman painehäviö = 70 Pa, huoneilman lämpötilan ja veden keskilämpötilan erotus = 8 C ja vesivirta = 0,05 l/s. Ratkaisu: Edellisen sivun jäähdytystehotaulukko antaa patteritehoksi = 600 W Tehokerroin = 0,8 Patteriteho 1-suuntaan puhallukselle = 0,8 x 600 = 480 W Äänen tehotaso IQID 1,8 15 0,8 2,4 20 0,8 3,0 30 0,8 3,6 35 0,8 1,8 20 0,9 2, , , Korjaus K okt, db Oktaavikaistan keskitaajuus (Hz) Tol. ± Äänen tehotasot oktaavikaistoittain saadaan lisäämällä äänenpainetasoon L A10, db(a), joka saadaan WinDon tuotevalintaohjelmasta, taulukossa esitetyt oktaavikaistojen korjaukset K okt seuraavan kaavan mukaan: L W = L A10 + K okt Korjaus K okt on keskiarvo jäähdytyspalkin IQID käyttöalueella. Äänenvaimennus Jäähdytyspalkin IQID keskimääräinen äänenvaimennus L kanavasta huoneeseen sisältää liittyvän kanavan päätevaimennuksen kattoasennuksessa. Äänenvaimennus palkin tuloilmakanavassa L, db IQID Oktaavikaistan keskitaajuus (Hz) Tol ± Rakenne ja toiminta Jäähdytyspalkki IQID on tarkoitettu asennettavaksi alaslaskettuun kattoon. Sen mitat on sovitettu sekä pituudeltaan, että leveydeltään 600 mm:n kattomoduuliin, minkä ansiosta se asettuu samalle tasolle alaslasketun katon kanssa. IQID on erittäin joustava jäähdytyspalkki, josta on saatavana perusmallia, mutta siihen voidaan liittää toimintoja, jolloin syntyy monipuolinen jäähdytyspalkki. IQID-palkkiin voidaan liittää seuraavat toiminnot: lämmitys, säätökiskot, virtauskuvion säätö FPC, säätö suurille ilmavirroille, ohjaus- ja säätölaitteet, valaistus ja valmius sprinklerijärjestelmää varten. Ilmavirtaa voidaan säätää muuttamalla tuloilmakanavan avaumaa patentoidulla säätöjärjestelmällä, säätökiskoilla (valinnainen toiminto, ks. lisätietoja erillisestä esitteestä). Tämä tapahtuu yksinkertaisesti säädön yhteydessä. Erillistä säätöpeltiä ei välttämättä tarvita. Mitoitus tapauskohtaisesti. Säädettävät reikäpituudet mahdollistavat ilman jakautumisen eri tavalla (2-suuntaan, 1-suuntaan sekä niiden välimuodot). Koska ilman jakautumista ja palkin tehoa on helppo säätää, muuttuvat olosuhteet voidaan ottaa hyvin huomioon. Vakiomallisen palkin reikäpituudet ovat toimitettaessa maksimiasennossa, josta on helppo aloittaa säätö (mikäli palkkiin on valittu säädin). Patteri voidaan varustaa erillisillä lämpövesiputkilla, ks. lisätietoja lämmitysosiosta (erillinen esite). Ilmausruuvi valitaan pääkoodissa. Materiaali ja pintakäsittely Vaippa on valmistettu pääasiassa sinkitystä teräslevystä, joka on polttomaalattu valkoiseksi. Vakioväri on RAL 9010, kiiltoaste 30. Patterin putket ovat kuparia ja liitännät Ø ulk = 15 mm, Patterin lamellit ovat alumiinia. Maks. käyttöpaine on 1,6 MPa. Asennus, säätö ja huoto Tarkemmat asennus-, säätö- ja huoto-ohjeet toimitetaan jokaisen tuotteen mukana. Ohjeet ovat saatavina myös internetissä osoitteessa Tekniset tiedot ja mitoitus Lopulliseen mitoitukseen käytetään Fläkt Woodsin tuotevalintaohjelmaa WinDon, joka on saatavana internetissä osoitteessa Fläkt Woods 8275 FI

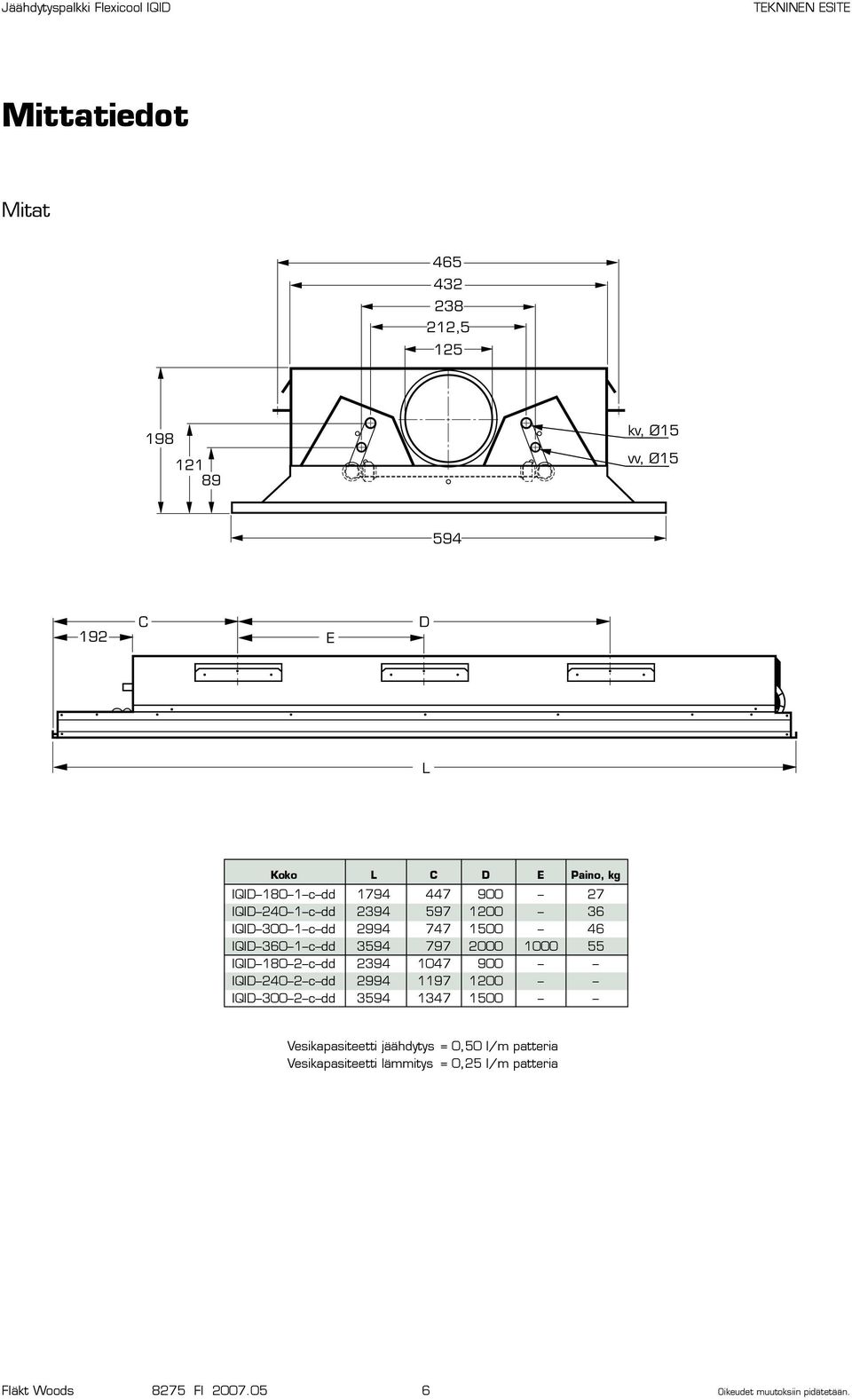

6 Mittatiedot Mitat , kv, Ø15 vv, Ø C E D L Koko L C D E Paino, kg IQID c dd IQID c dd IQID c dd IQID c dd IQID c dd IQID c dd IQID c dd Vesikapasiteetti jäähdytys = 0,50 l/m patteria Vesikapasiteetti lämmitys = 0,25 l/m patteria Fläkt Woods 8275 FI

7 Tuotemerkintä, erikoisversiot, lisävarusteet Tuotemerkintä Pääkoodi Tuloilmapalkki alakattoon Pituus (aaa) cm 180, 240, 300, 360 IQID- aaa - b - c - dd Liitäntävaihtoehto (b) 1 = Vakio 2 = Pidennetty runko vaihtoehtoisia liitoksia varten. Tyhjää asennustilaa 600 mm. (ei palkille, jonka pituus aaa = 360 cm) Erikoisversio Kirjoita selkeästi eroavuus vakiopalkkiin ja korvaa sen jälkeen kirjaimella X kyseistä osaa kuvaava kirjain tuotemerkinnässä. Lisävarusteet Kierretangot M8 2 tankoa, pituus 500 mm. 1 sarja / palkki QFAZ-12 Patteri (c) 1 = Jäähdytys 2 = Jäähdytys ja ilmausruuvi 3 = Jäähdytys ja lämmitys 4 = Jäähdytys ja lämmitys sekä ilmausruuvi Peitelevy IQAZ bb - cc - d Ilmanohjaustapa (dd) 1) 01 = Säätökiskot, 1 reikärivi 02 = Säätökiskot, 1 reikärivi + FPC 03 = Säätökiskot, 2 reikäriviä 2) 04 = Säätökiskot, 2 reikäriviä + FPC 2) 05 = Ilman säätökiskoja, 1 reikärivi 06 = Ilman säätökiskoja, 1 reikärivi + FPC 07 = Ilman säätökiskoja, 2 reikäriviä 2) 08 = Ilman säätökiskoja, 2 reikäriviä + FPC 2) 1) 1 reikärivi = normaali ilmavirta 2 reikäriviä = suuri ilmavirtata FPC = ilmanohjaimet virtauskuvion säätöön 2) Ei vakiona pituudelle 360. Tarjotaan kysyttäessä. Valaistuksen, ohjaus- ja säätölaitteiden sekä sprinklerin koodit löytyvät erillisistä esitteistä. Rakenne (bb) 01 = Vakio 02 = Pidennetty 600 mm Palkin tyyppi (cc) 01 = IQID Asennus (d) 1 = Asennettu 2 = Jälkiasennukseen Toiminnot säädin, virtauskuvion säätö FPC, suuri ilmavirta, valaistus, ohjaus- ja säätölaitteet sekä sprinkleri on kuvattu erillisissä esitteissä. Kiinnityskannake, maalaamaton Kannakesarja (2 kannaketta) 1 sarja / palkki QFAZ Toimitus: Vakiotoimituksessa maalattujen pintojen päällä on suojakalvo ja kanavien sekä putkien aukkojen suojana muovisuojus. Tilausesimerkki: Peitetty tuloilmapalkki IQID-aaa Vakiopituus, Ø125 mm liitos, jäähdytyspatteri ilmausruuvilla, säätökiskot, 1 reikärivi Kiinnityskannake, maalaamaton QFAZ Fläkt Woods 8275 FI

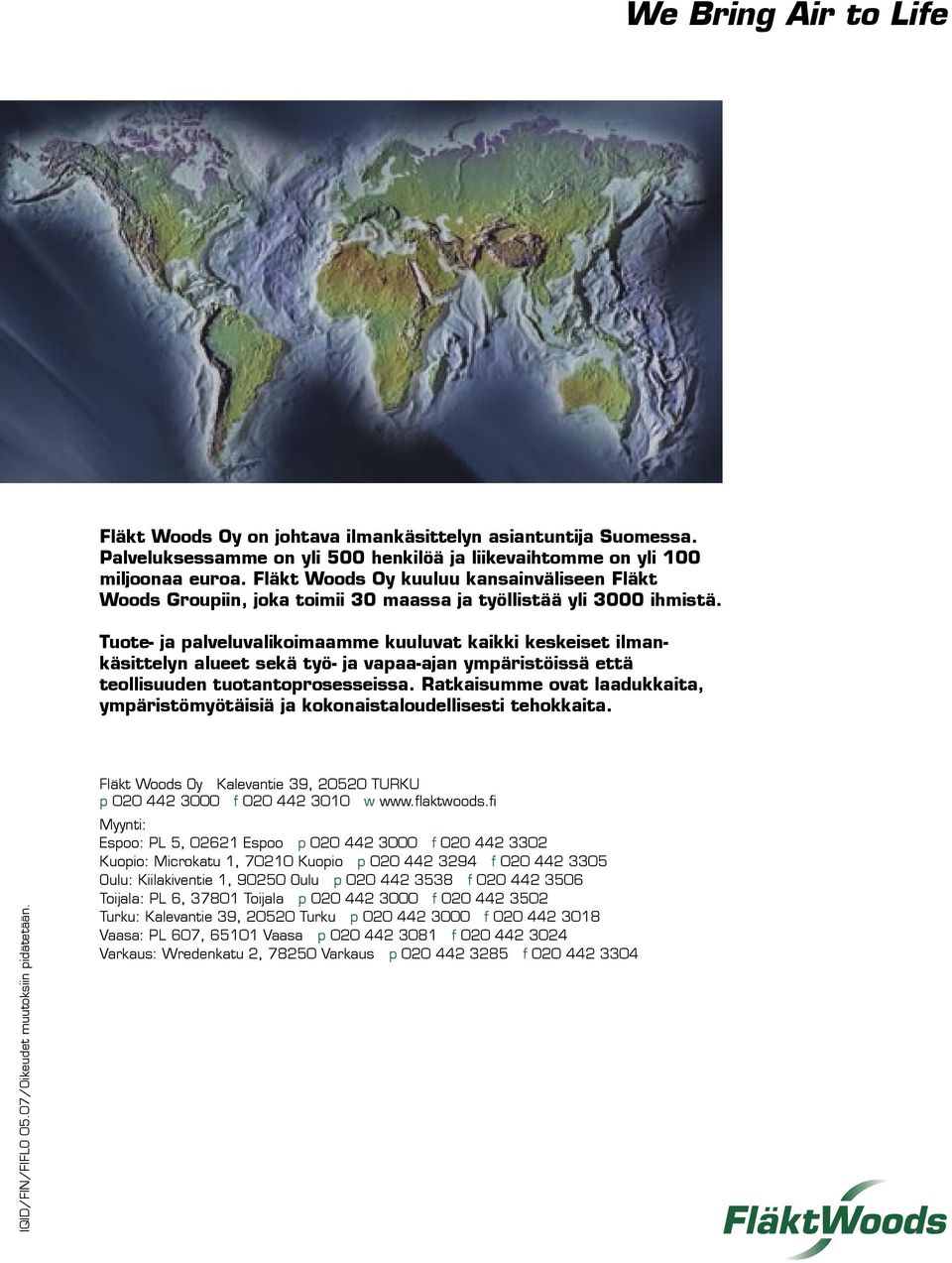

8 We Bring Air to Life Fläkt Woods Oy on johtava ilmankäsittelyn asiantuntija Suomessa. Palveluksessamme on yli 500 henkilöä ja liikevaihtomme on yli 100 miljoonaa euroa. Fläkt Woods Oy kuuluu kansainväliseen Fläkt Woods Groupiin, joka toimii 30 maassa ja työllistää yli 3000 ihmistä. Tuote- ja palveluvalikoimaamme kuuluvat kaikki keskeiset ilmankäsittelyn alueet sekä työ- ja vapaa-ajan ympäristöissä että teollisuuden tuotantoprosesseissa. Ratkaisumme ovat laadukkaita, ympäristömyötäisiä ja kokonaistaloudellisesti tehokkaita. IQID/FIN/FIFLO 05.07/ Fläkt Woods Oy Kalevantie 39, TURKU p f w Myynti: Espoo: PL 5, Espoo p f Kuopio: Microkatu 1, Kuopio p f Oulu: Kiilakiventie 1, Oulu p f Toijala: PL 6, Toijala p f Turku: Kalevantie 39, Turku p f Vaasa: PL 607, Vaasa p f Varkaus: Wredenkatu 2, Varkaus p f
