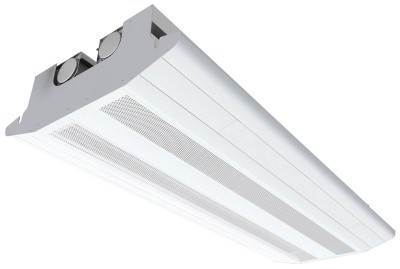

1 Jäähdytyspalkki IQ Star STELLA Toiminnot Sprinkleri Kaiutin FPC Suuri ilmavirta Ohjaus- ja säätölaitteet Valaistus Ilmamäärän säätö IMS Lämmitys Monipuolisessa jäähdytyspalkissa IQ Star STELLA on mahdollista yhdistää ilmanvaihto, jäähdytys ja lämmitys, jolloin voidaan täyttää useimmat hyvän ilmanvaihdon asettamat vaatimukset. Jäähdytyspalkki on suunniteltu käsittelemään suuria jäähdytystehoja, jotka sekoittuessaan huoneilmaan saavat aikaan hyvän ilmanvaihdon ja pitävät ilman virtauksen vähäisenä oleskeluvyöhykkeellä. Stella on tarkoitettu asennettavaksi kattoon. Perusmallia täydentämällä syntyy monipuolinen jäähdytyspalkki. Stella-jäähdytyspalkkiin voidaan liittää seuraavat toiminnot: suora ja epäsuora valaistus, ohjaus- ja säätölaitteet, ilmamäärän säätö IMS, virtauskuvion säätö FPC, säätö suurille ilmavirroille ja lämmitys. Siinä on myös valmius sprinklerijärjestelmää, johdotusta, kaiuttimia, läsnäolotunnistimia yms. varten, ja jopa kolme yksikköä voidaan kytkeä sarjaan. Nämä eri toiminnot on kuvattu erillisissä esitteissä. Pikavalinta Tuotetiedot Jäähdytyspalkki IQ Star STELLA vapaaseen asennukseen Erittäin joustava ja monipuolinen jäähdytyspalkki Voidaan varustaa valaistuksella, ohjaus- ja säätölaitteilla, ilmamäärän säädöllä, virtauskuvion säädöllä, säädöllä suurille ilmavirroille ja lämmityksellä Varusteena ilmamäärän säätö IMS Tuotemerkintäesimerkki Vapaasti asennettava jäähdytyspalkki IQFF Fläkt Woods 8880 FI Oikeudet muutoksiin pidätetään.

2 Tekniset tiedot jäähdytysteho Kahteen suuntaan puhaltavan jäähdytyspalkin jäähdytysteho staattisen painehäviön ollessa ilmapuolella 70 Pa Palkin pituus = 1,8 m (patterin pituus = 1,5 m) Vesivirta, q w = 0,1 l/s Veden painehäviö, Δp w = 5,0 kpa P kok, W P patt, W L A10, Suutin q l, l/s Δt, C Δt, C db(a) ,esm < , < , < , < , <20 6,tehost Palkin pituus = 2,4 m (patterin pituus = 2,1 m) Vesivirta, q w = 0,1 l/s Veden painehäviö, Δp w = 6,1 kpa P kok, W P patt, W L A10, Suutin q l, l/s Δt, C Δt, C db(a) ,esm 13, < < < < <20 6,tehost Palkin pituus = 3,0 m (patterin pituus = 2,7 m) Vesivirta, q w = 0,1 l/s Veden painehäviö, Δp w = 7,4 kpa Edellytykset jäähdytystehotaulukoille Palkin kokonaisjäähdytysteho P kok = patterin jäähdytysteho, P patt + tuloilman jäähdytysteho, P ilma. Taulukoissa staattinen painehäviö on ilmapuolella 70 Pa. Tuloilman jäähdytysteho muodostuu siitä, että tuloilma on 8 C kylmempää kuin huoneilma. Muiden vesivirtausten tehot saadaan Fläkt Woodsin tuotevalintaohjelmalla. HUOM! Nämä taulukot perustuvat standardin EN mukaisiin kokeisiin. Eurovent käyttää tätä eurooppalaista standardia jäähdytyspalkkien sertifioinnissa. Kahteen suuntaan puhaltavan jäähdytyspalkin STELLA lämmitysteho staattisen painehäviön ollessa ilmapuolella 70 Pa Ks. lämmitysosio (erillinen esite). Käytetyt merkinnät q l Tuloilmavirta, l/s P ilma Ilman jäähdytysteho, W P kok Kokonaisjäähdytysteho, W P patt jäähdytys Patterin jäähdytysteho, W P patt lämmitys Patterin lämmitysteho, W Δt Huonelämpötilan ja veden keskilämpötilan välinen ero, C Δp w Veden painehäviö, kpa Δt w Veden lämpötilan muutos patterissa, C. Laskentakaava: Δtw = P patt / 208 L A10 Äänen painetaso huoneessa, jossa huonevaimennus 10 m 2 kohti, db(a) P kok, W P patt, W L A10, Suutin q l, l/s Δt, C Δt, C db(a) ,esm 20, < < , < ,tehost Fläkt Woods 8880 FI Oikeudet muutoksiin pidätetään.

3 Tekniset tiedot virtauskuvio, äänitaso ja toiminta Tekniset tiedot muille kuin kahteen suuntaan puhaltaville virtauskuvioille Käytä Fläkt Woodsin jäähdytyspalkkien tuotevalintaohjelmaa. Äänen tehotaso STELLA Korjaus K okt db Oktaavikaistan keskitaajuus, Hz Tol. ± Äänen tehotasot oktaavikaistoittain saadaan lisäämällä tuotevalintaohjelman äänen painetasoon L A10, db(a), taulukossa esitetyt oktaavikaistojen korjaukset K okt seuraavan kaavan mukaan: L W = L A10 + K okt Korjaus K okt on keskiarvo jäähdytyspalkin STELLA käyttöalueella. Äänenvaimennus Jäähdytyspalkin STELLA keskimääräinen äänenvaimennus L kanavasta huoneeseen sisältää liittyvän kanavan päätevaimennuksen. STELLA Äänenvaimennus palkin tuloilmakanavassa ΔL, db Oktaavikaistan keskitaajuus Hz Tol. ± Materiaali ja pintakäsittely Palkin runko, sivu-, pohja- ja päätylevyt on valmistettu pääasiassa sinkitystä teräslevystä ja alaosa alumiiniprofiilista. Näkyvät osat on maalattu valkoiseksi, RAL Patterin putket ovat kuparia ja liitännät Øy = 15 mm. Patterin lamellit ovat alumiinia. Maks. käyttöpaine on 1,6 MPa. Rakenne ja toiminta Jäähdytyspalkki STELLA on avoin ja tarkoitettu asennettavaksi kattoon. STELLA on mahdollista asentaa myös enintään kolmen jäähdytyspalkin sarjaan. Lisävarusteena on saatavana myös sokeita kappaleita. Ilman puhallus palkin aukoista hieman ylöspäin saa ilman virtaamaan kattoa pitkin ja mahdollistaa vedottoman ilmastoinnin huoneessa. Ilmavirtaa voidaan helposti säätää patentoidulla ilmamäärän säätötoiminnolla IMS, joka myös mahdollistaa ilman jakautumisen eri tavalla (kahteen suuntaan, yhteen suuntaan ja niiden välimuodot). Lisää joustavuutta lämpökuormista riippuvaan ilmanvaihtoon tuo moottorikäyttöinen ilmamäärän säätö MEC. Normaalissa käytössä palkki on asetettu halutulle ilmavirralle. Tarpeen lisääntyessä (tuloilman tarve kasvaa) jäähdytyspalkki kytketään tehostukselle painikkeella tai CO 2 -anturin avulla. Jos huoneeseen on asennettu läsnäolotunnistin tai painike, palkki voidaan myös ohjelmoida kytkeytymään virransäästötilaan ESM, joka pienentää tuloilman virtauksen minimiin. Ilmamäärän erilainen säätö palkin eri puolilla edellyttää vaimenninta jokaiseen ilmaliitäntään, jotta ilmavirtaa voidaan säätää. Ks. myös erillinen esite IMS/MEC. STELLA on monipuolinen jäähdytyspalkki, jossa voidaan valita useita lisävarusteita täydentämään perusmallia. Siinä on myös valmiudet erikoisvarusteille. Perusmalliseen Stella-palkkiin voidaan liittää suora ja epäsuora valaistus, ohjaus- ja säätölaitteet, ilmamäärän säätö IMS/MEC, virtauskuvion säätö FPC, säätö suurille ilmavirroille, lämmitys ja sprinklerijärjestelmä. Siinä on myös valmius putkille, johdotuksille, kaiuttimille, savunilmaisimille, läsnäolotunnistimille yms. Ilmausnippa on valittavissa tuotemerkintään, mutta sitä ei voida yhdistää sarja-asennukseen. Pohjalevy ja sivulevyt ovat helposti siirrettävissä liitäntöjä ja säätöjä sekä puhdistusta varten. Jos jäähdytyspalkit on tarkoitus kytkeä sarjaan, ne on varustettu ilman sarjaliittimellä ja veden rinnakkaisliittimellä (ks. kaavio tuotemerkintäsivulla). Tekniset tiedot ja mitoitus Käytä Fläkt Woodsin tuotevalintaohjelmaa apuna jäähdytyspalkkien valinnassa. Lisätietoja lähimmältä jälleenmyyjältä. Fläkt Woods 8880 FI Oikeudet muutoksiin pidätetään.

4 Jäähdytyspalkki IQ Star STELLA Jäähdytyspalkkien kytkeminen sarjaan Jäähdytyspalkkien asentaminen sarjaan Sarjaan asennettavat jäähdytyspalkit on määritettävä tuotemerkinnässä sarjan ensimmäiseksi, keskimmäiseksi tai viimeiseksi palkiksi. Jäähdytyspalkki varustellaan valmiiksi ennen toimitusta, jotta se voidaan suoraan liittää työmaalla. Vakiomallissa ilma voidaan liittää sarjaan jäähdytyspalkkien välissä toimituksessa mukana seuraavalla pyöreällä kanavalla Ø125 mm. Kupariputket ovat Ø22 mm ja ne liitetään joustavilla letkuilla osien väliin. Jäähdytyspalkkien vesipuoli kytketään rinnan. Kaikki joustavat letkut ovat kiinnipainettavaa mallia ja lyhentävät siten asennusaikaa. Ilmausnipan tyyppi valitaan tuotemerkinnässä, mutta sitä ei voida yhdistää sarja-asennukseen. Jäähdytyspalkkeja voidaan asentaa sarjaan enintään kolme. Ilmavirtaus pyöreässä kanavassa Ø125 mm ei saa olla missään liitännässä yli 3 m/s, jotta LA10 ei ylitä arvoa 35 db(a). Tämä tarkoittaa, että jokaisessa liitännässä on ilmaa 37 l/s, yhteensä siis 74 l/s palkkiin. Jäähdytyspalkkeja asennettaessa sarjaan sivulevyt täytyy irrottaa ja asettaa palkit linjaan tasaiselle alustalle. Jäähdytyspalkit liitetään työntämällä niitä yhteen ja varmistamalla, että vaarnaruuvit kiinnittyvät liitettävän palkin kiskoihin. Sen jälkeen joustavat vesiletkut liitetään seuraavan jäähdytyspalkin putkiin ja pyöreät kanavat vastaaviin liittimiin. Lopuksi yksiköt ruuvataan yhteen kahdella ruuvilla ja pienellä jatkoliitoksella. Sokea kappale Mikäli asennus edellyttää toimimatonta osuutta, lisävarusteena on tilattavissa sokea kappale. Sokea kappale voidaan sijoittaa sarjan ensimmäiseksi, keskelle tai viimeiseksi, ja se on määritettävä tuotemerkinnässä. Sokea kappale on mahdollista tilata ilman sarja-asennusvalmiudella, jolloin siihen on kiinnitetty pyöreät kanavat. Vesipuolella voi myös olla valmiina Ø22 mm:n kupariputket ja joustavat letkut, jotta sokea kappale voidaan liittää sarjan seuraavaan jäähdytyspalkkiin tai sokeaan kappaleeseen. Liittäminen tapahtuu vaarnapulteilla ja ruuveilla samalla tavalla kuin sarjaan asennettavien jäähdytyspalkkien liittäminen yhteen. Fläkt Woods 8880 FI Oikeudet muutoksiin pidätetään.

5 Valaistus, mitat ja painot STELLA suoralla ja epäsuoralla valaistuksella Palkin pituus, m Valaisimen Valaisinten määrä Teho, W pituus, mm 1, /54 2, /49 3, /54 Valaisimessa on kummassakin päässä Wieland-liittimillä varustettu 800 mm pitkä johto sarjaan kytkentää varten. Liitäntäjohdon kumpikin pää on varustettu 6-napaisella Wieland GST liittimellä ja kaapeliläpiviennillä. Mitat ja painot aaa A B C D Paino/m, jäähdytyspalkki Kg/m Kuivapaino 42,0 Täytettynä vedellä, jäähdytys 43,4 Täytettynä vedellä, jäähdytys ja 43,8 lämmitys Fläkt Woods 8880 FI Oikeudet muutoksiin pidätetään.

6 Tuotemerkintä, erikoisversiot, lisävarusteet Tuotemerkintä Pääkoodi Vapaasti asennettava tuloilmapalkki IQFF-aaa-bbb-cc-d-ee-ff Pituus (aaa) cm 180, 240, 300 Malli (bbb) 000 = Yksittäinen palkki 101 = Ensimmäinen palkki, veden rinnakkaisliitäntä 111 = Ensimmäinen palkki, ilman sarjaliitäntä, veden rinnakkaisliitäntä 201 = Keskimmäinen palkki, veden rinnakkaisliitäntä 211 = Keskimmäinen palkki, ilman sarjaliitäntä, veden rinnakkaisliitäntä 301 = Viimeinen palkki, veden rinnakkaisliitäntä 311 = Viimeinen palkki, ilman sarjaliitäntä, veden rinnakkaisliitäntä Jatkettu (cc) 00 = Vakio, ei jatkettu Patteri (d) 1 = Jäähdytys 2 = Jäähdytys ja ilmausnippa oikealla puolella 3 = Jäähdytys ja lämmitys 4 = Jäähdytys ja lämmitys sekä ilmausnippa oikealla puolella Ilmamäärän säätö IMS (ee) 01 = IMS, normaali ilmavirta 02 = IMS, normaali ilmavirta, FPC 03 = IMS, suuri ilmavirta 04 = IMS, suuri ilmavirta, FPC Lisäominaisuus (ff) 00 = Ei 20 = valmius sprinkleriä varten Fläkt Woods 8880 FI Oikeudet muutoksiin pidätetään.

7 Tuotemerkintä, erikoisversiot, lisävarusteet Lisävarusteet Kiinnityskannake QFAZ-21-bbb-cc Pituus (bbb) (aaa palkin tuotemerkinnässä) Malli (cc) 01 = STELLA (IQFF) Ripustuslenkki QFAZ-22-bbb-cc Pituus (bbb) (aaa palkin tuotemerkinnässä) Malli (cc) 01 = STELLA (IQFF) Moottorikäyttöinen ilmamäärän säätö MEC IQAZ-23-1-c-d-eee-f-g Liitäntäpuolet (c) 1 = Kumpikin puoli 2 = Oikea puoli 3 = Vasen puoli Tyyppi (d) 2 = 2 asentoa, on/off 3 = 3 asentoa, muuttuva (eee = 024, f = 0, g = 0) Teho (eee) 024 = 24 V 230 = 230 V Reikien säätö tehtaalla normaaleihin käyttöolosuhteisiin (f) 1 6 Reikien säätö Reikien säätö tehtaalla tehostettuihin käyttöolosuhteisiin (g) 1 6 Reikien säätö Fläkt Woods 8880 FI Oikeudet muutoksiin pidätetään.

8 Tuotemerkintä, erikoisversiot, lisävarusteet Sokea kappale IQAZ-25-bbb-ccc-d-e-ff-gg Pituus (bbb) cm 180, 240, 300 Malli (ccc) 000 = Yksittäinen sokea kappale 100 = Ensimmäinen sokea kappale 101 = Ensimmäinen sokea kappale, veden rinnakkaisliitäntä 111 = Ensimmäinen sokea kappale, ilman sarjaliitäntä, veden rinnakkaisliitäntä 200 = Keskimmäinen sokea kappale 201 = Keskimmäinen sokea kappale, veden rinnakkaisliitäntä 211 = Keskimmäinen sokea kappale, ilman sarjaliitäntä, veden rinnakkaisliitäntä 300 = Viimeinen sokea kappale 301 = Viimeinen sokea kappale, veden rinnakkaisliitäntä 311 = Viimeinen sokea kappale, ilman sarjaliitäntä, veden rinnakkaisliitäntä Vesiliitäntä (d) 0 = Ei (ccc=000, 100, 200, 300) 1 = Jäähdytys 3 = Jäähdytys ja lämmitys FPC (e) 00 = Ei 20 = Kyllä Lisäominaisuus (ff) 01 = Valmius sprinkleriä varten Jäähdytyspalkkia varten (gg) 01 = STELLA IQFF Ilmamäärän säädön IMS esiasetus IQAZ-26-bb-c-d Malli (bb) 01 = Stella (IQFF) Oletuksellisesti oikea puoli (c) 1-6 = Reikien säätö Oletuksellisesti vasen puoli (d) 1-6 = Reikien säätö Fläkt Woods 8880 FI Oikeudet muutoksiin pidätetään.
