1 Öljy-, kaasu- ja yhdistelmäpolttimet Poltinsarja Ryhmä 4B Teho kw 1

2 2

3 Sisällysluettelo Yleistä 5 Kevytöljypolttimet 6 Mitat ja PI-kaavio 6 Tekniset tiedot 7 Teho-vastapainekäyrät 7 Kaasupolttimet 8 Mitat ja PI-kaavio 8 Tekniset tiedot 9 Teho-vastapainekäyrät 9 Yhdistelmäpolttimet, kevytöljy/kaasu 10 Mitat ja PI-kaavio 10 Tekniset tiedot 11 Teho-vastapainekäyrät 11 Toimitussisältö 12 Kaasuventtiilien valintataulukko 13 Kaasukäyrä 13 Muurauskuva 13 Liekin mitat 13 WiseDrive-poltinautomatiikka 14 3

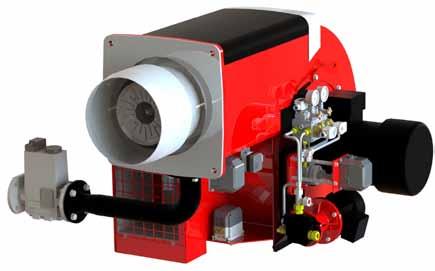

4 Oilon -poltin Automatiikka on integroitu polttimeen Helppo asentaa Saatavissa sekä vakio- että Low NOx-palopäällä Havainnollinen käyttöliittymä Alhainen melutaso < 80 db(а) CFD-mallinnuksella palopäähän tasainen ilmavirta 4

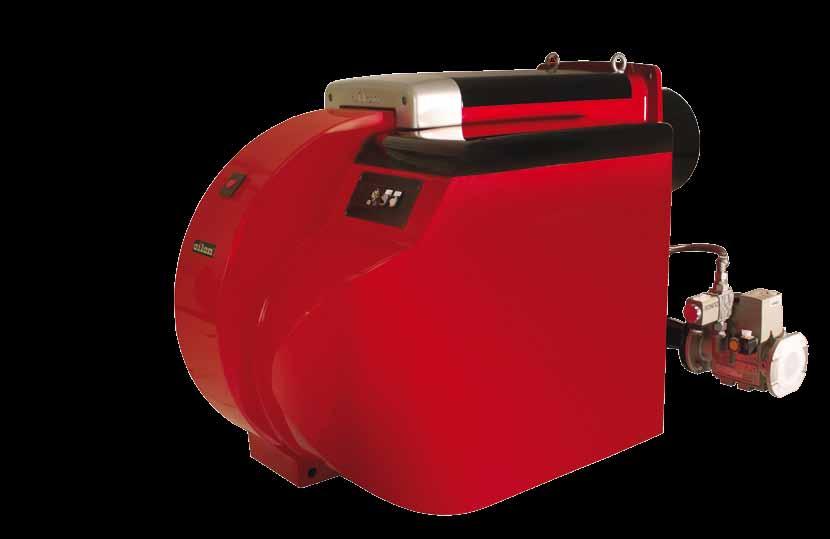

5 Yleistä öljy-, kaasu- ja yhdistelmäpolttimista Poltinsarja Stream Oilonin öljy-, kaasu- ja yhdistelmäpolttimet ovat täysautomaattisia, turvallisia ja toiminnaltaan luotettavia polttimia. Polttimien taloudellisuus, turvallisuus sekä huolto- ja ympäristöystävällisyys ovat olleet suunnittelun ja valmistuksen lähtökohtina. Kaasupolttimet täyttävät standardin EN 676, öljypolttimet standardien EN 230 ja EN 267 ja yhdistelmäpolttimet kaikkien edellä mainittujen standardien vaatimukset. Lisäksi toimitamme polttimia eri merirekisterien luokitusten mukaisina kuten esim. ABS, BV, CCS, DNV, GL, KR, LR, NKK, RINA ja RS. Polttimissa käytetyt materiaalit ja Oilonin pitkäaikainen kokemus yhdistettynä merkittäviin tuotekehityspanostuksiin takaavat polttimien luotettavuuden. Rakenne Teräslevystä valmistetussa rungossa sijaitsee kolmivaihemoottori, joka käyttää rungossa sijaitsevaa puhallinpyörää. Öljypumpulla on oma kolmivaihemoottorinsa. Runko on pintakäsitelty kestävällä ja korkeakiiltoisella maalilla. Polttimen irrotettavan päälikannen ansiosta suutin ja sytytyskärjet voi huoltaa poltinta irrottamatta. Ruostumattomasta terässeoksesta valmistettu palopää ja liekkilevy kestävät n C lämpötilan. Ilmanvirtausta palopäässä voidaan säätää optimipalamisarvojen saavuttamiseksi koko tehoalueella. Liekintarkkailua varten poltin on varustettu lasipäällysteisellä aukolla. Ilmansäätöpellistö ja polttoaineiden säätöventtiilit on jokainen varustettu omilla askelsäätömoottoreillaan. Poltinautomatiikan ohjaamana säätömoottorit säätävät tarkasti ilman ja polttoaineen määrää vaadittavan tehontarpeen mukaan. Soveltuvuus ja asennus Polttimet soveltuvat lämmin- ja kuumavesikattiloihin, höyrykattiloihin, kuumailmakehittimiin ja erilaisiin prosessilämmityksiin. Lisäksi polttimet on suunniteltu korkeille tulipesän vastapaineille. Polttimet voidaan asentaa vaakasuoraan, pystysuoraan ylös tai pystysuoraan alas. Polttimien rakenne, materiaalit ja suojausluokka IP 54 edellyttävät sisätilakäyttöä, max. +50 C. Normaali sijoituskorkeus on max. 500 m merenpinnasta, muille korkeuksille tarjouksen mukaan. Polttoaineet Eri poltinmalleissa voidaan käyttää seuraavia polttoaineita: KP-mallit: - kevyt polttoöljy, viskositeetti 4-12 mm 2 /s, +20 C GP-mallit: - maakaasu, toisen kaasuryhmän alaryhmän H- ja E-kaasut (laiteluokka I 2R ) GKP-yhdistelmäpolttimet: - (kuten edellä) maakaasu/kevyt polttoöljy. Muita polttoaineita pyydettäessä. Vakiopalopäällä NOx-luokka on 1. Low NOx -palopäällä NOx-luokka on 3. Kaasuvarusteet Polttimeen on asennettu kaasukomponentit EN 676 -standardin mukaisesti; kaksi pääsulkuventtiiliä, painekytkimet (min/max) ja pääsulkuventtiilien automaattinen tiiviydenvalvonta. Teemme tarjouksen muista putkistovarusteista pyydettäessä. Öljyputkisto Asennettu polttimeen. Moduloivassa polttimessa on neljä magneettiventtiiliä. Moduloivan polttimen öljymääränsäätöventtiili sijaitsee suuttimelta palaavassa öljylinjassa. Öljysuodatin sijaitsee pumpun imupuolella. Liekinvalvonta Kaikki mallit on varustettu automaattisella liekinvalvonnalla. KPmallissa on liekkitunnistimena valovastus/uv-kenno ja GKP-malleissa UV-kenno. GP-malleissa on ionisaatioliekinvalvonta. Tehonsäätö Kaikki mallit ovat moduloivia. Polttimet on varustettu polttoaineen ja palamisilman säätömoottoreilla, joita ohjaa polttimeen integroitu automatiikka. Moduloiva poltin toimii koko tehoalueella kuormasta riippuen. Polttimet säädetään savukaasuanalyysin mukaan. Poltinautomatiikka Polttimen toimintaa ohjaa polttimeen integroitu WiseDrive-ohjausjärjestelmä (WD32, WD33 tai WD34). Kaikki toimintavaiheet tapahtuvat automaattisesti ohjausohjelman mukaisesti. Häiriötilanteissa polttimen automatiikka huolehtii polttimen pysäyttämisestä automaattisesti. Tehonsäädinmoduuli sijaitsee ohjainyksikössä polttimen kannen alla. Polttimen käyttökytkimet ja käyttöpaneeli sijaitsevat polttimen takana. WD32 yhdelle polttoaineelle kaksi säätömoottoria optiona VSD-säätö, O 2 -säätö, CO-säätö keskeytyvä käyttö WD33 (EU) yhdelle polttoaineelle kolme säätömoottoria optiona VSD-säätö, O 2 -säätö, CO-säätö jatkuva käyttö WD34 kahdelle polttoaineelle, DFM300-moduuli kolme säätömoottoria optiona VSD-säätö, O 2 -säätö, CO-säätö jatkuva käyttö WiseDrive polttimien hyödyt: - automatiikka on integroitu polttimeen, mikä helpottaa asennusta - tarkka sähköinen suhdesäätö takaa optimaalisen palamishyötysuhteen - toimintavaiheet näkyvät käyttöpaneelissa symboleina - monipuoliset kenttäväyläliitynnät - helppo ottaa käyttöön ja huoltaa. Muita etuja: - hiljainen käyntiääni < 80 db(a) - poltin soveltuu korkeille kattilan vastapaineille - tasainen palaminen - monipuoliset käyttökohteet. Oikeudet teknisiin muutoksiin pidätetään. 5

6 Kevytöljypolttimet L1 L2 B4 H5 H3 H1 H2 H4 D1 L4 B2 D B1 M B3 D2 L3 POLTIN L1 L2 L3 L4 H1 H2 H3 H4 H5 B1 B2 B3 B4 D1 D2 M KP-350 M xM20 KP-450 M xM20 PI-kaavio 1. Öljysuodatin 10. Magneettiventtiili 1, NC 2. Öljypumppu 11. Magneettiventtiili 2, NC 3. Sähkömoottori 12. Ilmansäätöpelti 4. Painemittari 13. Säätömoottori 5. Magneettiventtiili 1, NC 14. Palamisilmanpuhallin 6. Magneettiventtiili 2, NC 15. Sähkömoottori 7. Painemittari 16. Ilmanpaine-erokytkin 8. Määränsäätöventtiili 17. Liekinvalvoja 9. Painekytkin 6

7 Tekniset tiedot POLTIN KP-350 M KP-450 M Teho kg/h kw Puhallinmoottori 3~ 400 V 50 Hz Teho kw Virta A Kierrosluku r/min 7,5 13, ,0 19, Öljyletkun liitäntäyhde - imu - paluu R1 R1 R1 R1 Öljypumppu - Moottori 3~ 400 V 50 Hz Teho kw Virta A Kierrosluku r/min TA4 1,5 3, TA4 1,5 3, Paino kg Kevytöljy 1kg/h = 11.86kW 1kW = 860 kcal/h Säätöalue Kevyt öljy 1:2,5 (100 40%) Huom! Paino vaihtelee toimitussisällön mukaan. Teho-vastapainekäyrät Teho-vastapainekäyrä KP-350 M mbar Capacity-back pressure Graph_KP MW Teho-vastapainekäyrä KP-450 M mbar Capacity-back pressure Graph_KP MW 7

8 Kaasupolttimet L1 L2 B4 H5 H1 H2 H4 D1 L4 H3 B2 D B1 M B3 D2 L3 POLTIN L1 L2 L3 L4 H1 H2 H3 H4 H5 B1 B2 B3 B4 D1 D2 M GP-350 M xM20 GP-450 M xM20 PI-kaavio 1. Palloventtiili, ulospuhallus 2. Kaksoismagneettiventtiili 2.1 Magneettiventtiili 2.2 Paineensäädin 2.3 Magneettiventtiili 3. Painekytkin 4. Läppäventtiili 5. Säätömoottori 6. Painekytkin, max. 7. Magneettiventtiili, sytytyskaasu, *) optio 8. Ilmansäätöpelti 9. Säätömoottori 10. Palamisilmanpuhallin 11. Sähkömoottori 12. Ilmanpaine-erokytkin 13. Liekinvalvoja 8

9 Tekniset tiedot POLTIN GP-350 M GP-450 M Teho kw Puhallinmoottori 3~ 400 V 50 Hz Teho kw Virta A Kierrosluku r/min 7,5 13, ,0 19, Paino kg Säätöalue Kaasu 1:6 (100-16,6%) Huom! Paino vaihtelee toimitussisällön mukaan. Teho-vastapainekäyrät Teho-vastapainekäyrä GP-350 M mbar Capacity-back pressure Graph_GP MW Maakaasu: toisen kaasuryhmän alaryhmän H- ja E-kaasut (laiteluokka l 2R ) Teho-vastapainekäyrä GP-450 M mbar Capacity-back pressure Graph_GP MW 9

10 Yhdistelmäpolttimet, kevytöljy/kaasu L1 L2 B4 H5 H1 H2 H4 D1 L4 H3 L5 B2 D B1 M B3 D2 L3 POLTIN L1 L2 L3 L4 L5 H1 H2 H3 H4 H5 B1 B2 B3 B4 D1 D2 M GKP-350 M xM20 GKP-450 M xM20 Öljy PI-kaaviot Kaasu 1. Öljysuodatin 2. Öljypumppu 3. Sähkömoottori 4. Painemittari 5. Magneettiventtiili 1, NC 6. Magneettiventtiili 2, NC 7. Painemittari 8. Määränsäätöventtiili 9. Painekytkin 10. Magneettiventtiili 1, NC 11. Magneettiventtiili 2, NC 12. Ilmansäätöpelti 13. Säätömoottori 14. Palamisilmanpuhallin 15. Sähkömoottori 16. Ilmanpaine-erokytkin 17. Liekinvalvoja 1. Palloventtiili, ulospuhallus 2. Kaksoismagneettiventtiili 2.1 Magneettiventtiili 2.2 Paineensäädin 2.3 Magneettiventtiili 3. Painekytkin 4. Läppäventtiili 5. Säätömoottori 6. Painekytkin, max. 7. Magneettiventtiili, sytytyskaasu, *) optio 8. Ilmansäätöpelti 9. Säätömoottori 10. Palamisilman puhallin 11. Sähkömoottori 12. Ilmanpaine-erokytkin 13. Liekinvalvoja 10

11 Tekniset tiedot POLTIN GKP-350 M GKP-450 M Teho öljy, kg/h öljy, kw kaasu, kw Puhallinmoottori 3~ 400 V 50 Hz Teho kw Virta A Kierrosluku r/min Öljyletkun liitäntäyhde - imu - paluu Öljypumppu - Moottori 3~ 400 V 50 Hz Teho kw Virta A Kierrosluku r/min 7,5 13, R1 R1 TA4 11,0 19, R1 R1 TA4 1,5 3, ,5 3, Paino kg Kevytöljy 1kg/h = 11.86kW 1kW = 860 kcal/h Säätöalue Kevyt öljy 1:2,5 (100 40%) Kaasu 1:6 (100-16,6%) Huom! Paino vaihtelee toimitussisällön mukaan. Teho-vastapainekäyrät Teho-vastapainekäyrä GKP-350 M mbar Capacity-back pressure Graph_GKP MW Teho-vastapainekäyrä GKP-450 M mbar Capacity-back pressure Graph_GKP-450 Maakaasu: toisen kaasuryhmän alaryhmän H- ja E-kaasut (laiteluokka l 2R ) Kevytöljy: 1 kg/h = 11,86 kw MW 11

12 Polttimiin sisältyvät seuraavat laitteet: Toimitussisältö KP-350 M,-450 M GP-350 M,-450 M GKP-350 M,-450 M Poltinlaipan tiiviste Öljysuutin/suuttimet Magneettiventtiilit öljylle Öljypumppu paineensäätöventtiilillä Erillinen öljypumpun moottori Öljyn painemittari/mittarit Paluuöljyn painekytkin Ilman- ja kaasunpoistin o o Öljyletkut 2 kpl, pituus 3000 mm Öljysuodatin Painemittari öljyn tulopaineen tarkkailuun o o Painekytkin öljyn tulopaineen tarkkailuun o o WiseDrive (sähköinen seossäätö) ilma-öljy-kaasu-suhteen säätöön sis.: - määränsäätöventtiili öljylle - määränsäätöventtiili kaasulle - säätömoottori ilmapelleille - säätömoottori FGR:lle o o o Kaasusuutin Painemittari kaasusuuttimen paineen mittaukseen o o Kaasun max. painekytkin Ilmapaine-erokytkin Sytytysmuuntaja Sytytysjohdot ja -kärjet Liekinilmaisin Sisäänrakennettu palamisilmapuhallin, jossa suorakäyttöinen sähkömoottori Ilmapellit Painemittari puhallinpaineen mittaukseen o o o Kulmayhde 90 Kaksoismagneettiventtiili kaasulle sis: - kaasun min. painekytkin - kaasuventtiilit 2 kpl - automaattinen tiiveydenvalvonta - palloventtiili, ulospuhallus (irrallisena) Sytytyskaasuventtiili o o Polttimen käyttö- ja huolto-ohjeet vakiotoimitus o optio 12

13 Kaasuventtiilien valintataulukko POLTIN KAASUVENTTIILI POLTTIMEN MAKSIMITEHO kw*) KOKO DN KAASUN TULOPAINE mbar TYYPPI **) GP/GKP-350 M 50 DMV-D DMV DMV DMV DMV GP/GKP-450 M 50 DMV-D DMV DMV DMV DMV HUOM! Alle 20 mbar:n kaasun tulopaineilla tai muilla kuin edellä mainituilla kaasuilla tilanne on katsottava tapauskohtaisesti. *) Taulukon maksimitehot saavutetaan kattilan vastapaineen ollessa 0. Maakaasu 1 m 3 n/h 10 kw **) tai vastaava tyyppi Kaasun tulopaine (Pmax) polttimelle saa olla - max. 500 mbar käytettäessä DMV(D)-venttiiliä. Kaasukäyrä KAASUKÄYRÄN MITAT ERI VENTTIILEILLÄ DN50 DN65 DN80 DN100 DN125 H L L L L L GP/GKP-350 M GP/GKP-450 M Muut mitat erikoistilauksena. Muurauskuva Liekin mitat 2 1 Liekin pituus max Liekin pituus min. ØD1 ØD2 3 4 Liekin halkaisija max. Liekin pituus min. L2 1 Tiiviste 2 Asennuslevy 3 Keraaminen villa tai vastaava 4 Muuraus ØD1, ØD2, L2 Ks. polttimen mittakuva 13

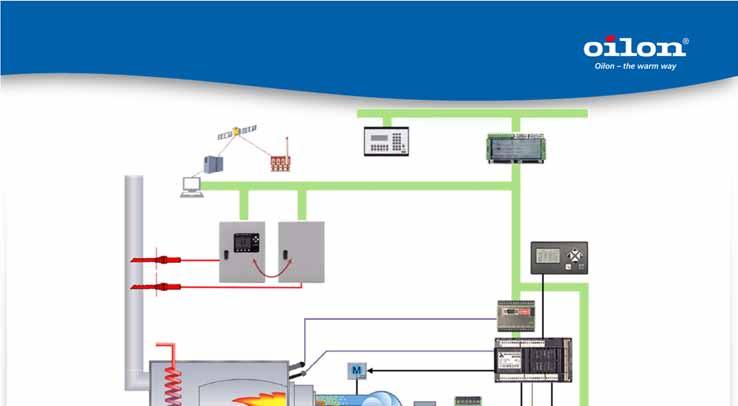

14 WiseDrive-poltinautomatiikka Polttimen polttoaineen ja ilman elektronisella seossäädöllä saavutetaan alhaisemmat savukaasupäästöt, energiankulutus pienenee ja polttimen tekniset ominaisuudet, esim. säädettävyys tarkentuvat. WD32 34 on tarkoitettu kaasu, öljy- ja yhdistelmäpolttimille tehoalueella 1 8 MW. Automatiikka on integroitu polttimeen. Järjestelmä koostuu moduuleista. Vakiotoimitussisältöön kuuluvat mm. keskusyksikkö- ja tehonsäätömoduulit. Lisävarusteina on saatavissa moduulit palamisen optimointia ja etäyhteyttä varten. WD32-34 järjestelmän ominaisuuksia: täyttää EN12067 vaatimukset soveltuu jatkuvaan ja keskeytyvään käyttöön tarkka seoksen asettelu ja toisto häiriödiagnostiikka monipuoliset kenttäväyläliitynnät perusparametrit ja varmuuskopiointi tietokoneella diagnostiikka ja asetusarvojen muuttaminen etäkäytöstä WiseDrive (WD), elektroninen polttoaineen ja ilman seossäätö energiataloudellinen ja ympäristöystävällinen ratkaisu PROFIBUS, Modbus, Ethernet Fieldbus-rajapinta Ohjausjärjestelmä Etävalvonta LAMTEC SYSTEM BUS (LSB) O 2 -mittaus Valinnainen LT2 LS2 Valinnainen LT2 LS2-K LS2 (O 2 ) KS1 (CO 2 ) CO-tunnistus Valinnainen LT2 KS1 Valinnainen LT2 KS1-K Kattilan paine/lämpötila Liekinvalvoja Tehonsäätöyksikkö LCM100 Käyttöpaneeli UI300 BT300 Ilma Nopeuden 1802 säätöyksikkö VSM100 Kattila Kaasu DFM300 Kaksoispolttoaine-moduuli Öljy 14
