1 HYPRO Metsäkoneet Konevalikoima on alusta alkaen suunniteltu niin urakoitsijoiden kuin yksityisten metsänomistajienkin käyttöön. HYPRO-koneissa yhdistyvät luontoystävällisyys, tehokkuus ja luotettavuus.

2 HYPRO 755 HB Pyörämalli 755:n pyörämalli kuormittaa vain 200 kg traktorin vetokoukkua. Tämä mahdollistaa kevyempienkin traktoreiden käytön (min. 70 hv) Yhdistelmä on voimakkaan aisaohjauksen avulla helposti käsiteltävissä ja ohjattavissa. Hydraulisten tukijalkojen ansiosta kone on erittäin tukeva silloin kun tarvitaan lisätukea, esimerkiksi isoja runkoja vinssatessa tai kaatopäätä käytettäessä. Kone toimitetaan täydellisenä, omalla hydrauliikalla sekä laajakulmanivelakselilla. Sekä pumppu että säiliö on asennettu kiinteästi koneeseen. Prosessorissa on 280 kääntökulma, sivuttaissiirto sekä aisan ohjaus +/- 25 tuplasylinterein. Ohjausyhdistelmän ansiosta koneen sovittaminen puun kaatosuuntaan on helppoa. Prosessorin rungon sivuttaissiirron avulla puupinojen väli voidaan pitää 3,3 metrinä. Konetta käytetään traktorin ohjaamosta HYPRO:n omalla EHC-Canbus-järjestelmän joystick-ohjaimilla. Pituuden ja halkaisijan mittaus on vakiona kaikissa 755-malleissa. Uusi 0,5 m pidempi nosturin pilari lisää ulottuvuutta ja mahdollistaa kouran käytön syöttöpöydän keskelle asti (kts. kuva). Tämä mahdollistaa puun katkaisun ja siirron syöttöpöydällä myös kaatokouraa käytettäessä siten, että kouran otetta ei tarvitse välillä siirtää. Kone toimitetaan valinnaisesti joko kumitai terässyöttörullilla. Tekniset tiedot, 755 HB Paino, sis. hydrauliikan öljyn: kg Leveys (kuljetus):...2,48 / 2,67 m Maavara:...50 / 55 cm Pituus ml. vetoaisa:...3,6 m Aisaohjaus 2 sylinterillä, ohjauskulma: +/-25 Syöttönopeus:...>3,5 m/s Syötön taittokulma: Syötön kääntökulma: Nosturin ulottuvuus:...7,5 m Nosturin kääntökulma: Traktorin tehon tarve:...70 hv Max. halkaisija:...50 cm Max. karsintahalkaisija:...40 cm Min. halkaisija:...3 cm Vinssin vetovoima: kg Vinssivaijerin pituus:...50 m Kuormantunteva, vaihtuvatil. hydrauliikka: cc Hydr. litrateho:...max. 150 l/min Hydrauliikan paine: bar Öljysäiliö: l Voimanoton kierrosluku: rpm HYPRO 755:n vakiovarusteisiin kuuluvat hydrauliset tukijalat.

3 HYPRO 755 HYPRO 755 on täydellisesti varusteltu traktoriprosessori 7 metrin nosturilla. Sekä nosturin että prosessorin kanssa voidaan toimia 280 :n alueella. Näin työskentely on mahdollista koneen molemmilta puolilta. HYPRO 755 oman hydrauliikan säiliö ja pumppu asennetaan traktorin keulaan. Hydraulijärjestelmä on kuormantunteva ja vaihtuvatilavuuksinen, mikä mahdollistaa käytössä parhaan nopeuden, joustavuuden ja tehon. HYPRO 755 on saatavilla myös traktoreihin, joissa on varusteena vaihtuvatilavuuksinen hydrauliikka riittävällä litrateholla ja paineella. Konetta hallitaan traktorin hytistä EHC Canbus-järjestelmän joystick-vivuilla. Nappia painamalla voit valita, käytätkö nosturia vai prosessoria; molempia käytetään samoilla vivuilla. Hydrauliikka asennettuna eteen HYPRO 755 sopii sekä harvennusettä päätehakkuisiin. Ison 280 asteen kääntökulman ja sivuttaisliikkeen ansiosta kone on helppo ohjata käsiteltävän puun suunnan mukaisesti. Puupinojen väliksi saadaan 3,3 metriä kun konetta käytetään molemmin puolin. Koneen radio-ohjatulla vinssillä voidaan vinssata molemmilta puolilta. Nosturin pystyrunkoon suunnitellun nivelen ansiosta painopiste saadaan matalaksi täydellä ulottuvuudella. Samasta syystä kuljetusasento on hyvin kompakti. 755-mallissa hydrauliset tukijalat kuuluvat vakiovarustukseen. Tekniset tiedot, 755 Paino, sis. hydrauliikan öljyn: kg Leveys, (kuljetus-):...2,0 m Syöttönopeus:...>3,5 m/s Syötön taittokulma: Syötön kääntökulma: Nosturin ulottuvuus:...7 m Nosturin kääntökulma: Vaadittava teho:...80 hv Max. halkaisija:...50 cm Max. karsintahalkaisija:...40 cm Min. halkaisija:...3 cm Vinssin vetovoima: kg Vinssivaijerin pituus:...50 m Kuormantunteva, vaihtuvatil. hydrauliikka: cc Hydrauliikan paine: bar Suositeltu litrateho:... max 150 l/min Öljysäiliö: l Moottorin kierrosluku: rpm Jos traktorissasi on kääntyvät taakseajovarusteet ohjauksineen, saat siihen HY- PRO 755:n yhdistämällä kilpailukykyisen, täydellisen prosessorin erinomaisella hinta- laatusuhteella.

4 HYPRO 450 XL HYPRO 450 XL:ssä on valittavissa hidas tai nopea syöttö, joka mahdollistaa yli 5 metrin sekuntinopeuden. Tämä on iso etu varsinkin nuorempien metsien hakkuissa. 450 XL on kätevä, tehokas, yksinkertainen ja helposti ohjattava traktoriprosessori. Se on suosittu ja pidetty yleiskone joka toimii erinomaisesti sekä kevyemmässä loppuhakkuussa että ensiharvennuksessa. Koneen maks. avautumishalkaisija on 45 cm ja karsintahalkaisija yltää välille 5 cm - 40 cm. Tehokas katkaisusaha toimii täysin hydraulisesti ja riittävän nopeasti siten, ettei puu repeä sitä katkaistaessa. Prosessorin hydrauliikkaan sisältyy järjestelmän oma pumppu ja säiliö. Pumppu kiinnitetään joko suoraan traktorin ulosottoakseliin tai jos pumppu on vaihtoehtoisesti asennettu prosessorin runkoon, sitä käytetään nivelakselin välityksellä. HYPRO 450 XL:n runko on vakiona kaksoisnivelletty, jolloin koneen työpöytää voidaan siirtää sivusuunnassa. Näin katkaistu puu saadaan putoamaan kauemmas traktorista. Tämä mahdollistaa puiden lajittelun eri lajien mukaan kasoihin jo katkaisuvaiheessa ja myös sen, ettei puiden yli joudu ajamaan traktoria siirrettäessä. Tämä helpottaa ja tehostaa myös puiden kuormaamista ja kuljetusta. Koneen hydraulivinssiä ohjataan vakiona ammattimaisesti radio-ohjauksella, mutta sitä voidaan ohjata myös venttiilivivuista. Kun vinssaus keskeytetään, vinssi lukittuu heti turvallisesti. HYPRO 450 XL:ssa on vakiona mittalaite C-373 pituusmittauksella. Laitteen valokennot käynnistävät ja nollaavat mittauksen, joka tapahtuu erillisen pulssianturiin kytketyn mittapyörän avulla. Lisävarusteena saatava vaihtoehto on mittalaite MD- 320, jossa on sekä puun pituuden että halkaisijan mittaus. HYPRO:n syöttönosturi on erityisesti suunniteltu helpottamaan ja tehostamaan työskentelyä prosessorin lähietäisyydellä. Nosturia voi käyttää erikseen, riippumatta koneen muista toiminnoista. Karsittujen oksien levittäminen ajoreitille n. 120 on helppoa nosturin kääntymiskulman ja ulottuvuuden ansiosta. Nosturin työskentelyala Nosturin tiedot Pituudet:...4 m / 6 m Paino: kg / 300 kg Vetovoima: kg Nostovoima / 2 m: kg Kouran halkaisija max:...45 cm Tekniset tiedot, HYPRO 450 Paino, sis. hydrauliikan öljyn: kg Pituus, max:...1,90 m Pituus min:...1,50 m Leveys, (kuljetus-):...1,60 m Syöttönopeus:...>3,5 m/s / >5 m/s Syötön taittokulma: Syötön kääntökulma: Min. traktorin teho:...65 hv Max. halkaisija:...45 cm Max. karsintahalkaisija:...40 cm Min. halkaisija:...5 cm Vinssin vetovoima: kg Vinssivaijerin pituus:...50 m Kuormantunteva hydrauliikka: cc Hydrauliikan paine: bar Suositeltu litrateho: l/min Öljysäiliö: l Akselin kierrosluku: rpm

5 HYPRO 300 Hydraulivinssi sijoitettuna koneen runkoon. Käyttö tapahtuu radio-ohjauksella tai käsivivulla. Signaalilla sisään/ulos vaijerin syöttö tapahtuu vastaavaan suuntaan ja pysäytettäessä lukittuu automaattisesti. Koneen pumppu/vaihdeyksikkö kiinnitetään suoraan traktorin ulosottoakseliin, jolloin koneen paino kevenee ja kiinnittäminen mahdollistuu kompaktimmin. HYPRO 300 on kompakti 3-pistekiinnitteinen hakkuuprosessori, joka pienestä koostaan ja keveydestään (700 kg) huolimatta suoriutuu nopeasti ja tehokkaasti vinssauksesta, karsinnasta ja katkonnasta. HYPRO 300:ssa on oma hydraulikkajärjestelmä, jonka pumppu kytketään suoraan traktorin ulosottoakseliin. Mallissa on kuorman tunnistava venttiili, jonka ansiosta käyttö on joustavampaa ja virtausta voidaan muuttaa ilman moottorin kierrosten säätämistä. HYPRO 300:ssa on veto myös alimmassa syöttörullassa. Syöttö tapahtuu kolmella rullalla, joista kaksi on kytketty rinnan. Tällä saavutetaan huomattava syöttötehon lisäys. Tämä kone katkoo ja karsii tehokkaasti rungot aina 30 cm halkaisijaan asti. Rungon katkaisu on suunniteltu niin nopeaksi, ettei katkaistava puu ehdi putoamaan eikä repeytymään ennen katkeamista. HYPRO 300:ssa on koneeseen integroitu hydraulinen vinssi, jota ohjataan radioohjaimella sekä sisään- että uloskelauksessa. Kelauksen keskeytyessä kytkeytyy samalla vinssin jarru. Vinssiä voidaan käyttää myös prosessorin hallintavivustosta käsin. Koneen rakenne on suunniteltu siten, että vinssattava puunrunko menee koneelle automaattisesti oikeaan asentoon. HYPRO 300 on tuottava sijoitus hyvällä hinta/laatusuhteella, ennen kaikkea pienten käyttökustannusten ja hyvän jälleenmyyntiarvon takia. Koneen oman hydrauliikan ja pumpun vaihteen ansiosta saadaan optimoitua moottorin teho ja madallettua kierroslukua, mitkä seikat säästävät polttoainetta ja kuluja yleensä. Koneen kevyttoiminen käyttöventtiilistö on asetettu mukavalle työkorkeudelle. Venttiileissä on mahdollisuus säätää yksittäin kaikkien toimintojen nopeutta molempiin suuntiin. Mittausjärjestelmän näyttö on hyvin sijoitettu ja helppolukuinen. Käsisäätöisissä tukijaloissa on valittavissa kolme eri korkeutta. Tekniset tiedot, 300 Paino, sis. hydrauliikan öljyn: n kg Syöttönopeus:...>3 m/s Syötön taittokulma: Syötön kääntökulma: Vaadittava teho:...50 hv Max. halkaisija:...30 cm Min. halkaisija:...3 cm Vinssivaijerin pituus:...35 m Vinssin vetovoima: kg Hydrauliikan paine: bar Suositeltu litrateho: l/min Öljysäiliö:...90 l Pituus:...1,65 m Leveys:...1,60 m Akselin kierrosluku: rpm

6 HYPRO FG45-Kaatokoura/Energiakaatokoura HYPRO FG45 -kaatokoura soveltuu erinomaisesti sekä pysty- että kaadettujen runkojen käsittelyyn. Kaatokoura voidaan asentaa periaatteessa kaikkiin rotaattorilla varustettuihin nostureihin. Kaatokoura kaataa normaalipituisen halkaisijaltaan cm olevan seisovan puun ja pystyy katkaisemaan juuresta paisuneet sekä lyhytkasvuiset puut edullisissa olosuhteissa jopa 45 cm:n halkaisijaan saakka, mikä tekee kourasta toiminnoiltaan ainutlaatuisen sen pienen painon ja koon huomioon ottaen. FG45:tä on saatavana myös energiakourana. Se on varustettu erikoisterälevyllä, jolla on mahdollista katkaista kaikkea pensaikoista aina 35 cm:n halkaisijan runkoihin asti. FG45:ssä on kallistustoiminto, joka kallistaa kouran kaatoasentoon automaattisesti, kun kauha avautuu täysin auki. Kun sen halutaan palaavan alkuasentoon, aktivoidaan katkaisusaha, jolloin koura laskee heti vaakasuuntaiseen työasentoonsa. Nosturin venttiilissä on oltava ylimääräinen osa, johon on liitetty katkaisumoottorin aktivointiin tarkoitettu lisäventtiili. Tämän on oltava vapaavirtauskara-tyyppiä, josta on neutraalissa asennossa virtaus suoraan säiliöön. 3D-esitys FG45:stä alas kallistettuna Kaatokouran joustavuus ja hydraulitoiminen kallistusnivel helpottavat pääsyä puunrunkoihin juuri oikeassa kaatokulmassa. Tämä tekee kaatamisesta hyvin käytännöllistä ja helppoa. Lisäksi sen kevyt paino mahdollistaa erinomaisesti hyvin pitkän ulottuvuuden nosturien käytön ilman, että se vaikuttaisi haitallisesti vakauteen. Tekniset tiedot, FG45 Katkaisuhalkaisija maks cm Kallistuskulma Paino, sis. kallistusnivelen kg Sahan hydraulimoottori... 5 cm 3 /kierros Minimityöpaine bar Maksimityöpaine bar Tarv. pumpun virtaus, min l/min Tarv. pumpun virtaus, maks l/min Lisähydrauliletkut... 3 kpl

7 HYPRO FG45FA -Kaatokoura/Energiakaatokoura HYPRO FG45FA -kaatokoura on suunniteltu niin, että letkuja tarvitaan mahdollisimman vähän ja taataan keveys ja erinomainen ketteryys. Jos varusteena on kolmikanavainen rotaattori, koura pyörii vapaasti 360. Kaatokoura voidaan asentaa periaatteessa kaikkiin rotaattorilla varustettuihin nostureihin, esimerkiksi kuorma-autoihin, metsävaunuihin ja kuormatraktoreihin. Sitä käytetään kaatamaan, katkaisemaan, lastaamaan ja purkamaan puuta ja vesaikkoja teiden, johtokatujen ja puisto- ja kaupunkiympäristöjen vieriltä sekä luonnollisesti myös yhdessä HYPROn traktoriprosessoreiden kanssa. HYPRO FG45FA:ssa on täyshydraulinen rakenne, niin että automaattinen kallistustoiminto ja katkaisu tapahtuvat avaamalla ja sulkemalla koura, joten kouran käyttöön ei tarvita erillistä ohjausjärjestelmää, vain vapaavirtauslinja. Hydraulisen vaihtoventtiilin avulla saadaan kouran katkaisu- ja kallistustoiminnot toimimaan viiveellä. Tämän ansiosta ei tarvita useampia venttiiliosia katkaisun ja kallistuksen aktivointiin, mutta mahdollistetaan silti erinomainen katkaisuteho. Toiminnon vaihdon viivettä voidaan säätää 0 4 sekuntia. Hieman pidempi viive auttaa, jos kauhaa käytetään myös kaadettujen runkojen lastaamiseen ja purkamiseen. UUTUUS! Automaattikatkaisu Sekä katkaisu- että kallistustoiminto keskeytyy, kun koneen kuljettaja vapauttaa toiminnon ohjaussauvalla. Kallistus on siis täysin ohjattavissa. Yhdessä kaatokouran joustavuuden ja hydraulitoimisen kallistusnivelen kanssa tämä helpottaa pääsyä puunrunkoihin ja oksistoihin juuri oikeassa kaatokulmassa. Mallin vahvuutena on vankka rakenne ja alhainen paino sekä tekninen innovaatio, joka yhdistää erinomaisen tehon helppokäyttöisyyteen. 3D-esitys FG45FA:sta ylös nostettuna Tekniset tiedot, FG45FA Katkaisuhalkaisija maks cm Kallistuskulma Paino, sis. kallistusnivelen kg Sahan hydraulimoottori... 5 cm 3 /kierros Minimityöpaine bar Maksimityöpaine bar Tarv. pumpun virtaus, min l/min Tarv. pumpun virtaus, maks l/min Lisähydrauliletkut... 1 kpl 3D-esitys FG45FA:sta alas kallistettuna

8 HYPRO 755 VB Vaunualustainen prosessori HYPRO 755 VB on vaunuun ilman nosturia, vinssiä, pumppua ja säiliötä asennettava prosessori. Se on kehitetty yhdistämään metsäperävaunuun nosturi ja prosessori ja takaamaan alhainen pintapaine ja alhaisempi ostohinta. HYPRO 755 VB on todella vahva traktoriprosessori, jonka toimintasäde on 280, eli työskentely vaunun molemmilla puolilla on mahdollista, mikä tekee mukautumisesta puun kaatosuuntaan erinomaisen ja mahdollistaa jopa 3,3 metrin välimatkan puutavarapinoihin. Prosessori on helppo asentaa suoraan mihin tahansa metsävaunuun vaunun oman nosturin avulla. Koneessa on kolme nostosilmukkaa nostoköysille tai kettingille, jotka tekevät nostamisesta helppoa ja jouhevaa. Kaikissa letkuissa ja kaapeleissa on luonnollisesti pikaliittimet. Prosessori hyödyntää vaunun omaa hydraulijärjestelmää, niin kauan kuin paine ja virtaus riittävät käyttämään prosessoria. Moottorilla varustettu vaunu antaa pääsääntöisesti riittävän virtauksen, jolla voidaan käyttää myös 755 VB:tä, mutta silloin kun hydraulijärjestelmä ei riitä, voidaan prosessoria täydentää traktorin eteen asennetulla HYPROn pumpulla ja säiliöllä. Tekniset tiedot, 755 VB Paino, sis. venttiilin kg Leveys sisään käännettynä...1,9 m Syöttönopeus...> 3,5 m/s Kallistuskulma Kääntyvyys Traktorin min.teho...70 hv Maks.halkaisija...50 cm Maks.karsintahalkaisija...40 cm Min.halkaisija...3 cm Työpaine...min. 210 maks. 250 bar Tarv. pumpun virtaus, min l/min Tarv. pumpun virtaus, maks l/min HYPRO Radio-ohjaus HYPRO-prosessorin varusteisiin kuuluu ammattitasoinen vinssin digitaalinen radio-ohjaus, joka mahdollistaa vinssin nopean ja turvallisen käytön. Radio-ohjaus on erityisesti tähän tarkoitukseen suunniteltu ja varustettu kaksoiskytkimillä, hätäpysäytystoiminnolla ja erittäin hyvin iskusuojatulla kotelolla. HYPRO-mittalaite C373 HYPRO käyttää laadukasta mittausjärjestelmää, jolla voidaan työskennellä kovissa olosuhteissa. Laitteessa on myös kaapelivian määritys sekä mittauksen kalibrointi. Mittausyksikön näytöllä on suurikokoiset numerot, jotka ovat helppolukuiset myös kirkkaassa säässä. Mittauksen alkupisteen nollaus tapahtuu valokennojen avulla automaattisesti. HYPRO-mittalaite MD320 HYPRO MD320 tallentaa monipuolisesti sekä pituus- että halkaisijatiedot. Tietokoneohjelma ja kaapeli mittaustietojen tulostamiseksi tietokoneella kuuluvat varusteisiin. Puulaji voidaan määritellä valitsemalla napista mänty, kuusi, lehtipuu tai sekalaiset. Auto-stop on lisävarusteena joissakin malleissa.

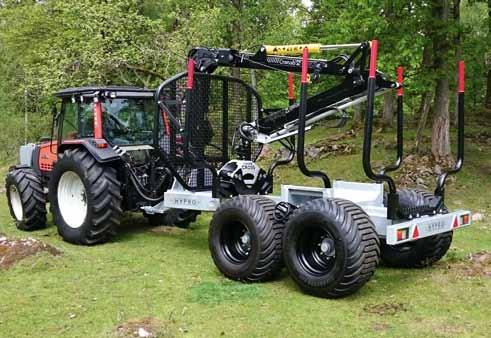

9 Vakiovarusteena on kolmet pankot. Alas asennetut kääntösylinterit ja suojaverkko mahdollistavat hyvän näkyvyyden kuormatilaan. HYPRO HV14 Metsäperävaunu Markkinoiden tukevin vaunu! Tekniset tiedot, HV14 Kantavuus:...14 tn Kuormapinta-ala:... 3,1 m² Pituus:...5,50 m / 6,25 m Leveys:...2,38 m Kuormatilan pituus:...3,80 m / 4,55 m Pankkojen määrä, vakiona:...3 Lisäpankot teleskooppijatkossa:...1 Renkaat, vahvistetuin vantein: / 60x22,5 Hydr. levyjarrut:...2 Hydr. vetävät pyörät:...2 Aisaohjauksen sylinterit:...2 Ohjauskyky:...+/-48 Maavara:...70 cm Paino: kg / 2800 kg Cranab FC53DT kuormain 8,5 m ulottuvuudella. Telin 22 keinumahdollisuus antaa hyvät ajo-ominaisuudet myös vaativassa maastossa. Lisäpankko manuaalisesti säädettävällä teleskooppijatkolla. Voit valita Hypro HV14:ään joko rullavedon tai napavedon. Hypro 4 WD rullavedolla saavutetaan erittäin hyvä vetoteho. Vetoyksikkö on hyvin suojattuna. Planeettapyörästön kautta toteutettu telin takapyörien veto mahdollistaa erittäin kovan vetovoiman. Kun veto on aktivoitu, hydraulimoottori vapautuu LS-järjestelmän ansiosta automaattisesti 40 km/t nopeuteen asti.

10 Eukalyptuksen kuorintaa Brasiliassa Alalla vuodesta 1987 ja asiakkaita yli 30 maasta Kaikissa tuotteissamme käytetään korkealaatuisia komponentteja. Tämä takaa sen, että kaikki tuotteemme ovat hyvin kestäviä ja luotettavia, mikä vähentää ylläpitokustannuksia asiakkaillemme. Korkeatasoisen teknisen osaamisen ansiosta HYPRO-metsäkoneet ovat nopeita, sujuvasti käytettäviä ja tehokkaita koneita monipuoliseen ja tuottavaan puunkorjuuseen. Etsittekö ympäristöä säästävää korjuutekniikkaa? Meiltä se löytyy! SE Lönsboda, SVERIGE TEL /
