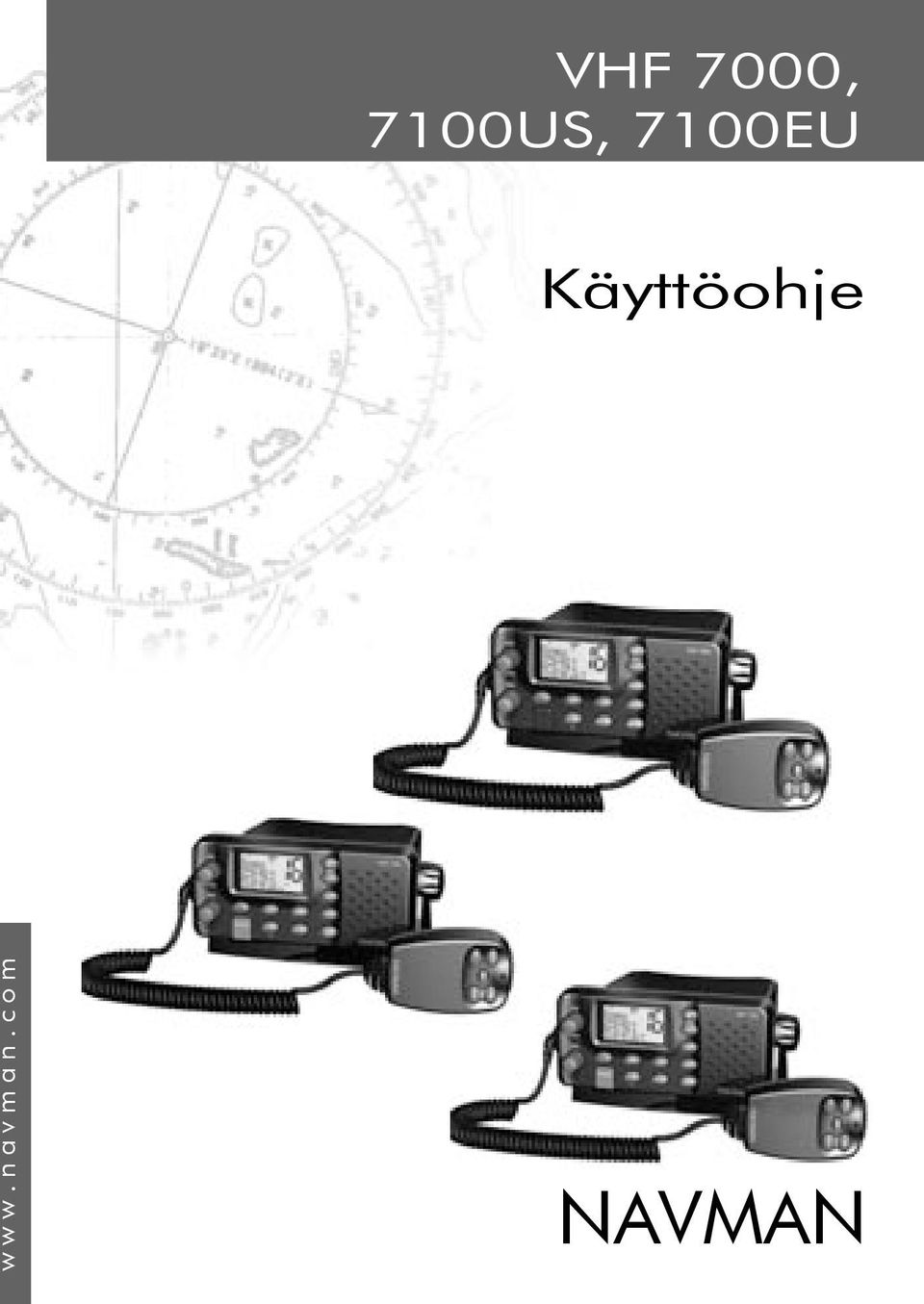

1 VHF 7000, 7100US, 7100EU Käyttöohje w w w. n a v m a n. c o m NAVMAN

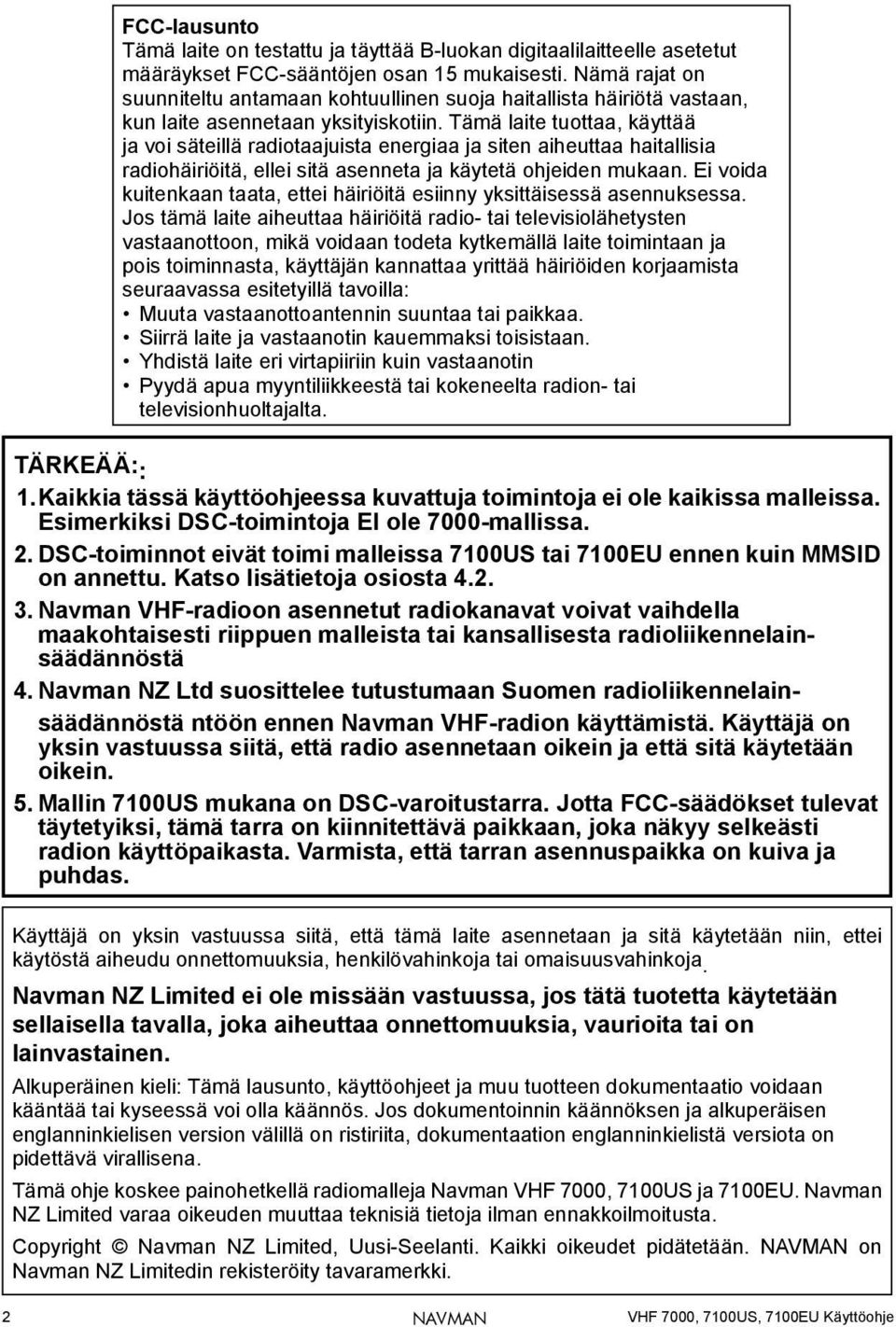

2 FCC-lausunto Tämä laite on testattu ja täyttää B-luokan digitaalilaitteelle asetetut määräykset FCC-sääntöjen osan 15 mukaisesti. Nämä rajat on suunniteltu antamaan kohtuullinen suoja haitallista häiriötä vastaan, kun laite asennetaan yksityiskotiin. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa ja siten aiheuttaa haitallisia radiohäiriöitä, ellei sitä asenneta ja käytetä ohjeiden mukaan. Ei voida kuitenkaan taata, ettei häiriöitä esiinny yksittäisessä asennuksessa. Jos tämä laite aiheuttaa häiriöitä radio- tai televisiolähetysten vastaanottoon, mikä voidaan todeta kytkemällä laite toimintaan ja pois toiminnasta, käyttäjän kannattaa yrittää häiriöiden korjaamista seuraavassa esitetyillä tavoilla: Muuta vastaanottoantennin suuntaa tai paikkaa. Siirrä laite ja vastaanotin kauemmaksi toisistaan. Yhdistä laite eri virtapiiriin kuin vastaanotin Pyydä apua myyntiliikkeestä tai kokeneelta radion- tai televisionhuoltajalta. TÄRKEÄÄ: : 1. Kaikkia tässä käyttöohjeessa kuvattuja toimintoja ei ole kaikissa malleissa. Esimerkiksi DSC-toimintoja EI ole 7000-mallissa. 2. DSC-toiminnot eivät toimi malleissa 7100US tai 7100EU ennen kuin MMSID on annettu. Katso lisätietoja osiosta Navman VHF-radioon asennetut radiokanavat voivat vaihdella maakohtaisesti riippuen malleista tai kansallisesta radioliikennelainsäädännöstä 4. Navman NZ Ltd suosittelee tutustumaan Suomen radioliikennelainsäädännöstä ntöön ennen Navman VHF-radion käyttämistä. Käyttäjä on yksin vastuussa siitä, että radio asennetaan oikein ja että sitä käytetään oikein. 5. Mallin 7100US mukana on DSC-varoitustarra. Jotta FCC-säädökset tulevat täytetyiksi, tämä tarra on kiinnitettävä paikkaan, joka näkyy selkeästi radion käyttöpaikasta. Varmista, että tarran asennuspaikka on kuiva ja puhdas. Käyttäjä on yksin vastuussa siitä, että tämä laite asennetaan ja sitä käytetään niin, ettei käytöstä aiheudu onnettomuuksia, henkilövahinkoja tai omaisuusvahinkoja. Navman NZ Limited ei ole missään vastuussa, jos tätä tuotetta käytetään sellaisella tavalla, joka aiheuttaa onnettomuuksia, vaurioita tai on lainvastainen. Alkuperäinen kieli: Tämä lausunto, käyttöohjeet ja muu tuotteen dokumentaatio voidaan kääntää tai kyseessä voi olla käännös. Jos dokumentoinnin käännöksen ja alkuperäisen englanninkielisen version välillä on ristiriita, dokumentaation englanninkielistä versiota on pidettävä virallisena. Tämä ohje koskee painohetkellä radiomalleja Navman VHF 7000, 7100US ja 7100EU. Navman NZ Limited varaa oikeuden muuttaa teknisiä tietoja ilman ennakkoilmoitusta. Copyright Navman NZ Limited, Uusi-Seelanti. Kaikki oikeudet pidätetään. NAVMAN on Navman NZ Limitedin rekisteröity tavaramerkki. 2 NAVMAN

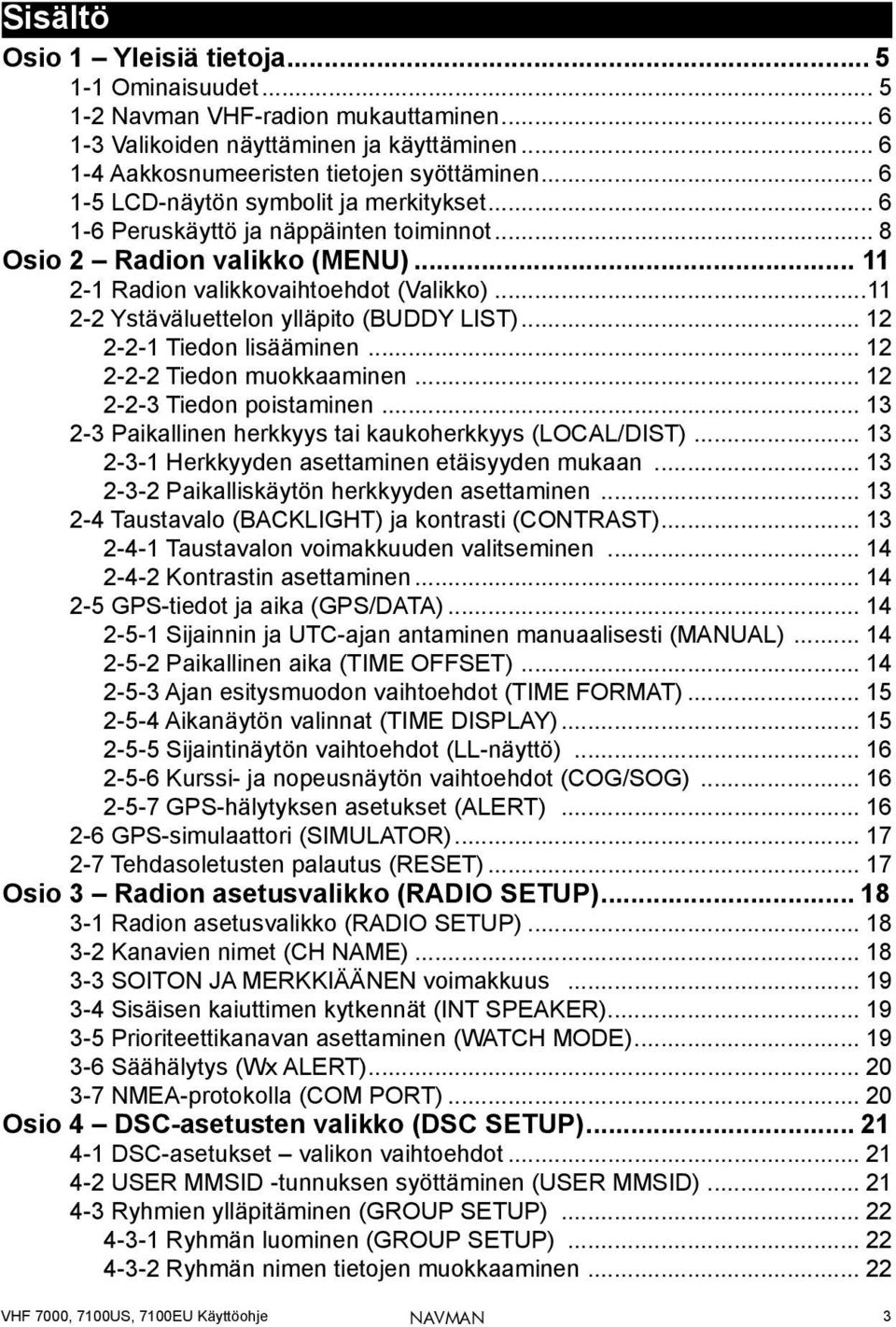

3 Sisältö Osio 1 Yleisiä tietoja Ominaisuudet Navman VHF-radion mukauttaminen Valikoiden näyttäminen ja käyttäminen Aakkosnumeeristen tietojen syöttäminen LCD-näytön symbolit ja merkitykset Peruskäyttö ja näppäinten toiminnot... 8 Osio 2 Radion valikko (MENU) Radion valikkovaihtoehdot (Valikko) Ystäväluettelon ylläpito (BUDDY LIST) Tiedon lisääminen Tiedon muokkaaminen Tiedon poistaminen Paikallinen herkkyys tai kaukoherkkyys (LOCAL/DIST) Herkkyyden asettaminen etäisyyden mukaan Paikalliskäytön herkkyyden asettaminen Taustavalo (BACKLIGHT) ja kontrasti (CONTRAST) Taustavalon voimakkuuden valitseminen Kontrastin asettaminen GPS-tiedot ja aika (GPS/DATA) Sijainnin ja UTC-ajan antaminen manuaalisesti (MANUAL) Paikallinen aika (TIME OFFSET) Ajan esitysmuodon vaihtoehdot (TIME FORMAT) Aikanäytön valinnat (TIME DISPLAY) Sijaintinäytön vaihtoehdot (LL-näyttö) Kurssi- ja nopeusnäytön vaihtoehdot (COG/SOG) GPS-hälytyksen asetukset (ALERT) GPS-simulaattori (SIMULATOR) Tehdasoletusten palautus (RESET) Osio 3 Radion asetusvalikko (RADIO SETUP) Radion asetusvalikko (RADIO SETUP) Kanavien nimet (CH NAME) SOITON JA MERKKIÄÄNEN voimakkuus Sisäisen kaiuttimen kytkennät (INT SPEAKER) Prioriteettikanavan asettaminen (WATCH MODE) Säähälytys (Wx ALERT) NMEA-protokolla (COM PORT) Osio 4 DSC-asetusten valikko (DSC SETUP) DSC-asetukset valikon vaihtoehdot USER MMSID -tunnuksen syöttäminen (USER MMSID) Ryhmien ylläpitäminen (GROUP SETUP) Ryhmän luominen (GROUP SETUP) Ryhmän nimen tietojen muokkaaminen NAVMAN 3

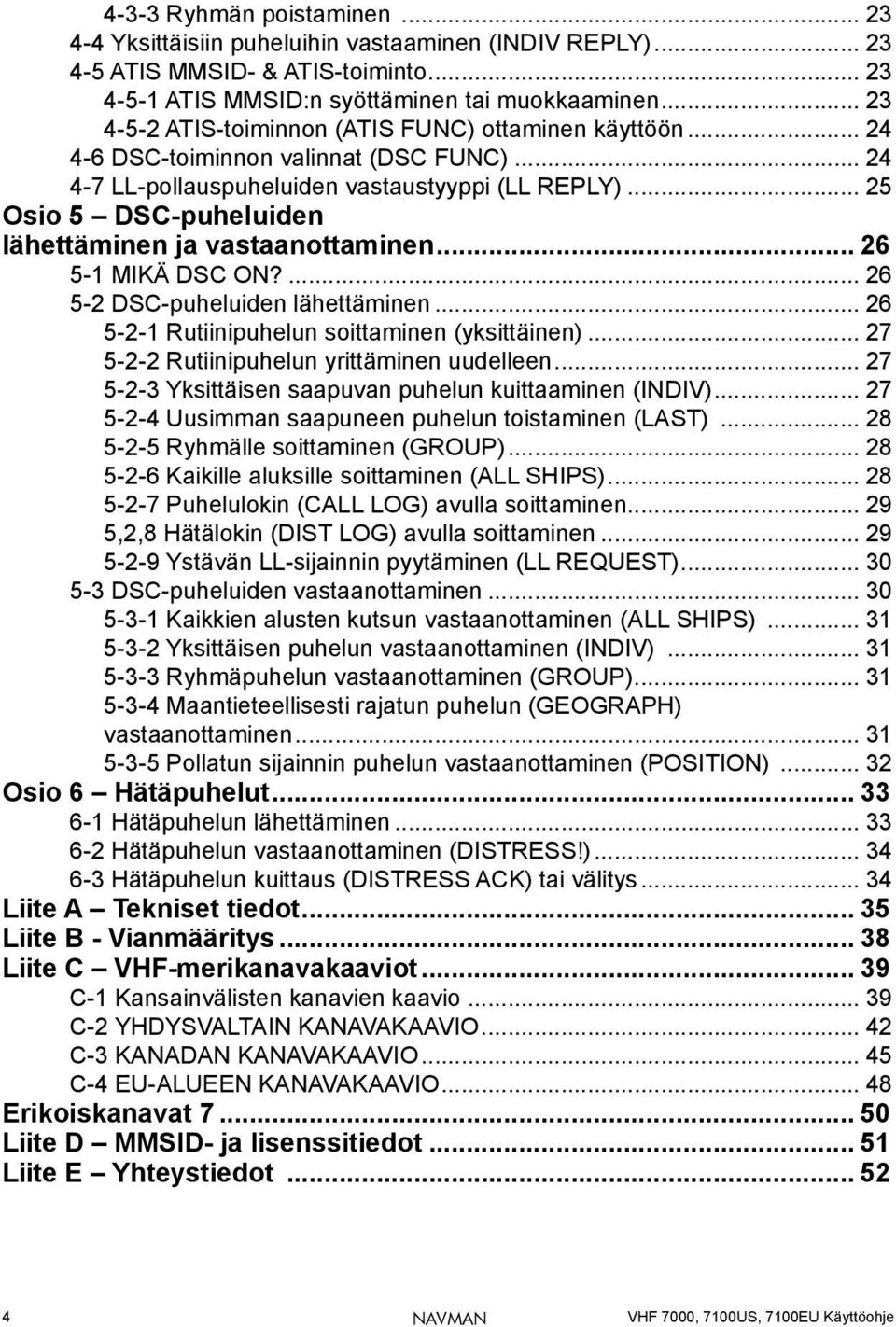

4 4-3-3 Ryhmän poistaminen Yksittäisiin puheluihin vastaaminen (INDIV REPLY) ATIS MMSID- & ATIS-toiminto ATIS MMSID:n syöttäminen tai muokkaaminen ATIS-toiminnon (ATIS FUNC) ottaminen käyttöön DSC-toiminnon valinnat (DSC FUNC) LL-pollauspuheluiden vastaustyyppi (LL REPLY) Osio 5 DSC-puheluiden lähettäminen ja vastaanottaminen MIKÄ DSC ON? DSC-puheluiden lähettäminen Rutiinipuhelun soittaminen (yksittäinen) Rutiinipuhelun yrittäminen uudelleen Yksittäisen saapuvan puhelun kuittaaminen (INDIV) Uusimman saapuneen puhelun toistaminen (LAST) Ryhmälle soittaminen (GROUP) Kaikille aluksille soittaminen (ALL SHIPS) Puhelulokin (CALL LOG) avulla soittaminen ,2,8 Hätälokin (DIST LOG) avulla soittaminen Ystävän LL-sijainnin pyytäminen (LL REQUEST) DSC-puheluiden vastaanottaminen Kaikkien alusten kutsun vastaanottaminen (ALL SHIPS) Yksittäisen puhelun vastaanottaminen (INDIV) Ryhmäpuhelun vastaanottaminen (GROUP) Maantieteellisesti rajatun puhelun (GEOGRAPH) vastaanottaminen Pollatun sijainnin puhelun vastaanottaminen (POSITION) Osio 6 Hätäpuhelut Hätäpuhelun lähettäminen Hätäpuhelun vastaanottaminen (DISTRESS!) Hätäpuhelun kuittaus (DISTRESS ACK) tai välitys Liite A Tekniset tiedot Liite B - Vianmääritys Liite C VHF-merikanavakaaviot C-1 Kansainvälisten kanavien kaavio C-2 YHDYSVALTAIN KANAVAKAAVIO C-3 KANADAN KANAVAKAAVIO C-4 EU-ALUEEN KANAVAKAAVIO Erikoiskanavat Liite D MMSID- ja lisenssitiedot Liite E Yhteystiedot NAVMAN

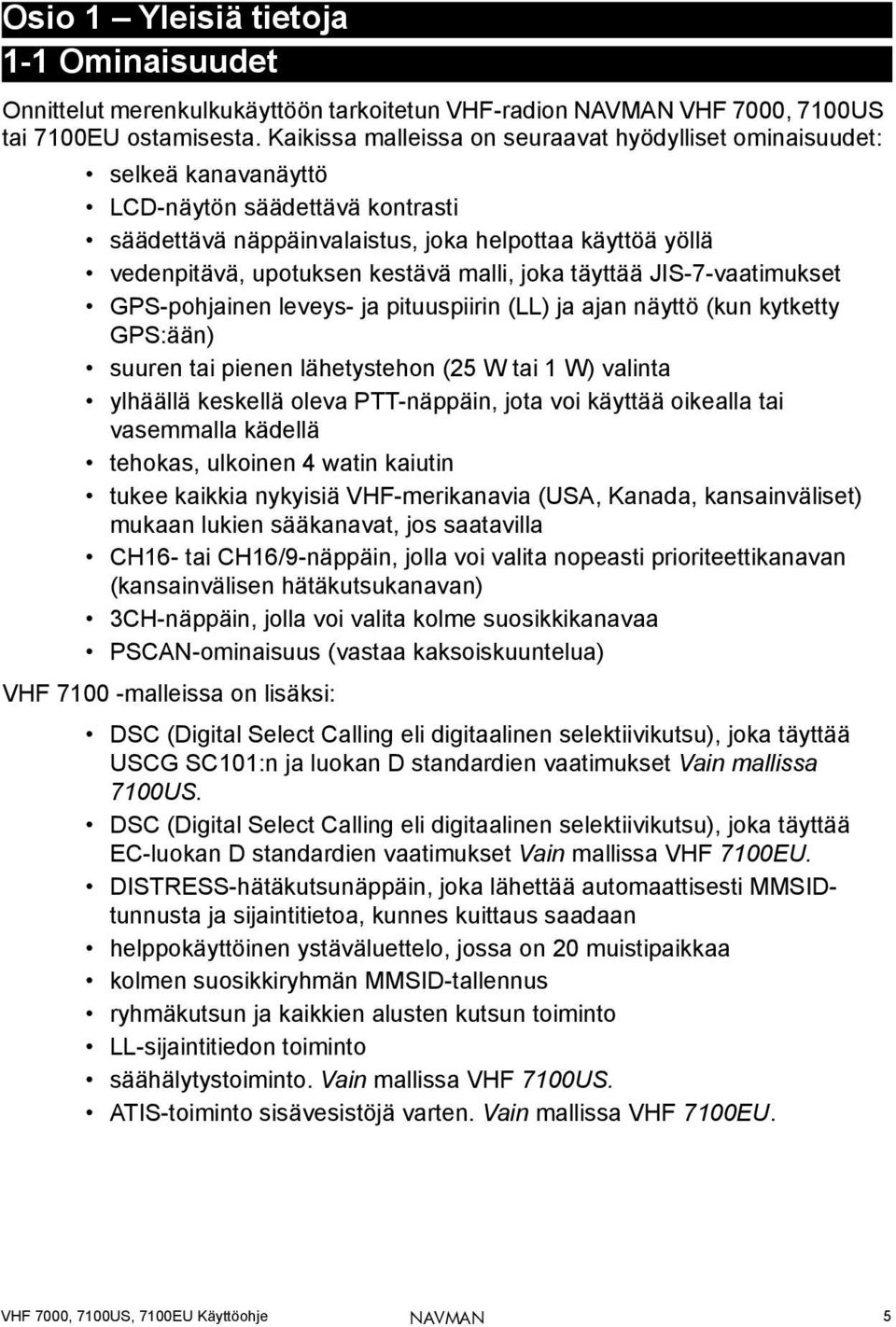

5 Osio 1 Yleisiä tietoja 1-1 Ominaisuudet Onnittelut merenkulkukäyttöön tarkoitetun VHF-radion NAVMAN VHF 7000, 7100US tai 7100EU ostamisesta. Kaikissa malleissa on seuraavat hyödylliset ominaisuudet: selkeä kanavanäyttö LCD-näytön säädettävä kontrasti säädettävä näppäinvalaistus, joka helpottaa käyttöä yöllä vedenpitävä, upotuksen kestävä malli, joka täyttää JIS-7-vaatimukset GPS-pohjainen leveys- ja pituuspiirin (LL) ja ajan näyttö (kun kytketty GPS:ään) suuren tai pienen lähetystehon (25 W tai 1 W) valinta ylhäällä keskellä oleva PTT-näppäin, jota voi käyttää oikealla tai vasemmalla kädellä tehokas, ulkoinen 4 watin kaiutin tukee kaikkia nykyisiä VHF-merikanavia (USA, Kanada, kansainväliset) mukaan lukien sääkanavat, jos saatavilla CH16- tai CH16/9-näppäin, jolla voi valita nopeasti prioriteettikanavan (kansainvälisen hätäkutsukanavan) 3CH-näppäin, jolla voi valita kolme suosikkikanavaa PSCAN-ominaisuus (vastaa kaksoiskuuntelua) VHF malleissa on lisäksi: DSC (Digital Select Calling eli digitaalinen selektiivikutsu), joka täyttää USCG SC101:n ja luokan D standardien vaatimukset Vain mallissa 7100US. DSC (Digital Select Calling eli digitaalinen selektiivikutsu), joka täyttää EC-luokan D standardien vaatimukset Vain mallissa VHF 7100EU. DISTRESS-hätäkutsunäppäin, joka lähettää automaattisesti MMSIDtunnusta ja sijaintitietoa, kunnes kuittaus saadaan helppokäyttöinen ystäväluettelo, jossa on 20 muistipaikkaa kolmen suosikkiryhmän MMSID-tallennus ryhmäkutsun ja kaikkien alusten kutsun toiminto LL-sijaintitiedon toiminto säähälytystoiminto. Vain mallissa VHF 7100US. ATIS-toiminto sisävesistöjä varten. Vain mallissa VHF 7100EU. NAVMAN 5

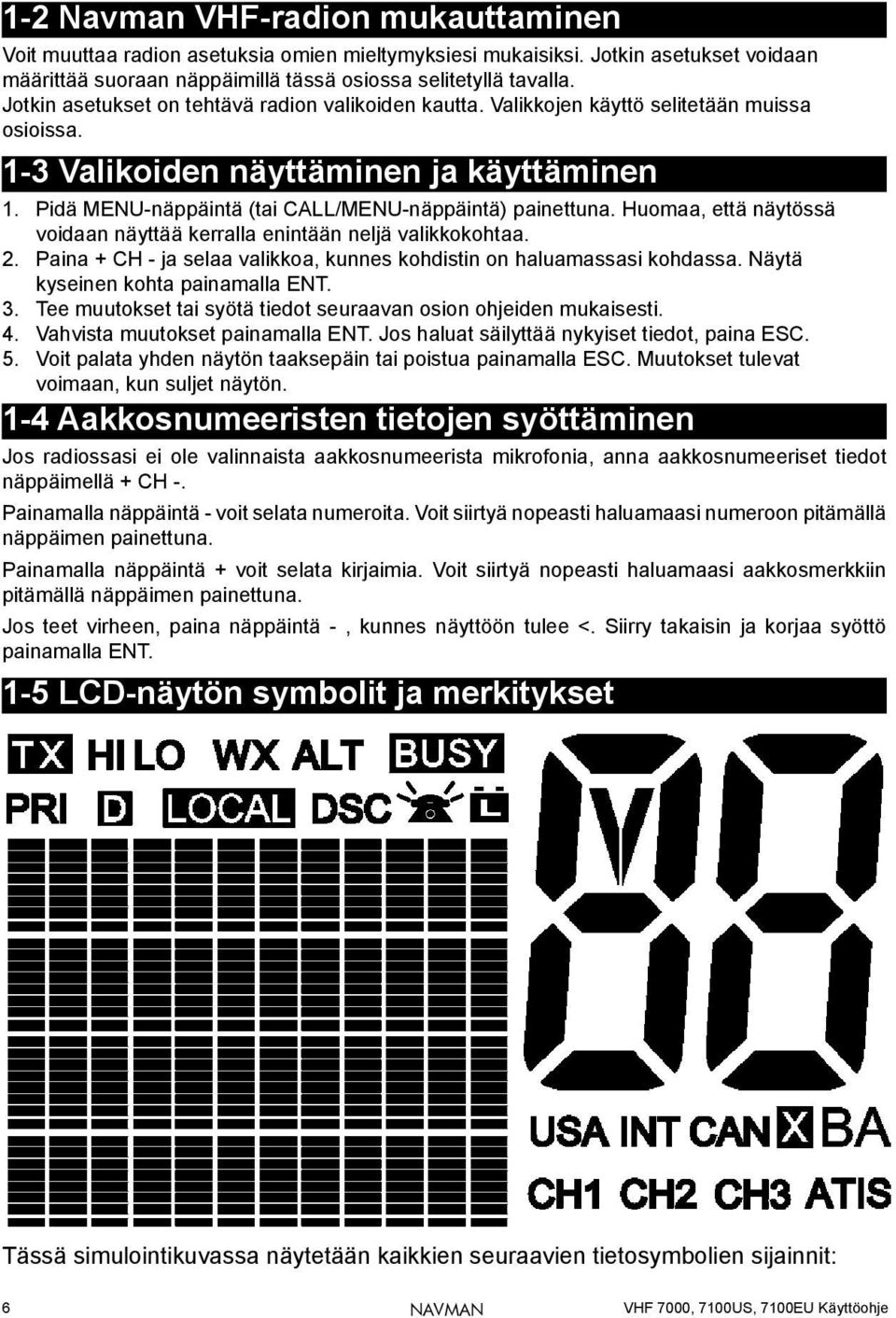

6 1-2 Navman VHF-radion mukauttaminen Voit muuttaa radion asetuksia omien mieltymyksiesi mukaisiksi. Jotkin asetukset voidaan määrittää suoraan näppäimillä tässä osiossa selitetyllä tavalla. Jotkin asetukset on tehtävä radion valikoiden kautta. Valikkojen käyttö selitetään muissa osioissa. 1-3 Valikoiden näyttäminen ja käyttäminen 1. Pidä MENU-näppäintä (tai CALL/MENU-näppäintä) painettuna. Huomaa, että näytössä voidaan näyttää kerralla enintään neljä valikkokohtaa. 2. Paina + CH - ja selaa valikkoa, kunnes kohdistin on haluamassasi kohdassa. Näytä kyseinen kohta painamalla ENT. 3. Tee muutokset tai syötä tiedot seuraavan osion ohjeiden mukaisesti. 4. Vahvista muutokset painamalla ENT. Jos haluat säilyttää nykyiset tiedot, paina ESC. 5. Voit palata yhden näytön taaksepäin tai poistua painamalla ESC. Muutokset tulevat voimaan, kun suljet näytön. 1-4 Aakkosnumeeristen tietojen syöttäminen Jos radiossasi ei ole valinnaista aakkosnumeerista mikrofonia, anna aakkosnumeeriset tiedot näppäimellä + CH -. Painamalla näppäintä - voit selata numeroita. Voit siirtyä nopeasti haluamaasi numeroon pitämällä näppäimen painettuna. Painamalla näppäintä + voit selata kirjaimia. Voit siirtyä nopeasti haluamaasi aakkosmerkkiin pitämällä näppäimen painettuna. Jos teet virheen, paina näppäintä -, kunnes näyttöön tulee <. Siirry takaisin ja korjaa syöttö painamalla ENT LCD-näytön symbolit ja merkitykset Tässä simulointikuvassa näytetään kaikkien seuraavien tietosymbolien sijainnit: 6 NAVMAN

7 Symboli TX Merkitys Lähettää. HI LO Lähetysteho. Suuri (HI) 25 W tai pieni (LO) 1 W. WX WX ALT BUSY PRI D LOCAL DSC Sääkanava. Säähälytys. Hälytyksen merkkiääni kuuluu. Vain mallissa VHF 7100US. Vastaanotin vastaanottaa signaalia. Prioriteettikanava on valittuna. Kaksisuuntainen toiminta. Tyhjä näyttö merkitsee yksisuuntaista toimintaa. Paikallissoitto on valittuna. Tyhjä näyttö merkitsee kaukosoittoa. DSC-toiminto on käytettävissä. Vain malleissa VHF 7100US ja VHF 7100EU. Saapuva DSC-puhelu. 88 Valittu kanava. USA INT CAN X B A CH1 CH2 CH3 ATIS Akun pienen varaustilanteen varoitus (aktivoituu jännitteellä 10,5 V). VHF-radion käyttöä varten valittu säännöstenmukainen kanavasarja. Kanava on väliaikaisesti poistettu kaikkien kanavien ALL SCAN -skannaustoiminnosta Mahdollinen kanavan takaliite eli lisätunniste. Näyttää, mikä 3 eri suosikkikanavasta on mahdollisesti valittuna. Muussa tapauksessa tyhjä. Voidaan käyttää Euroopan sisävesillä. Muussa tapauksessa tyhjä. Vain mallissa 7100EU. Tyypillinen toimintanäyttö näytetään tässä. Aluksen pituus- ja leveyspiiri sekä paikallinen aika näytetään. Kanavalla 16 lähetys tapahtuu suurella tehoasetuksella käyttäen kansainvälistä kanavasarjaa. Kanava 16 on valittu prioriteettikanavaksi. Se asetetaan myös suosikkikanavaksi 1. Vastaanotin on varattu saapuvan DSC-puhelun vuoksi.

8 1-6 Peruskäyttö ja näppäinten toiminnot Kaikki näppäimet ja niiden toiminnot on lueteltu. Kaikissa Navman VHF-radiomalleissa ei ole kaikkia näppäimiä. Näppäin VOL/PWR SQL Toiminto Äänenvoimakkuus ja virta. Kytke virta päälle kääntämällä myötäpäivään. Jatka kääntämistä, kunnes mukava äänenvoimakkuus on saavutettu. VOL/ PWR vaikuttaa myös mahdollisesti kytkettyyn ulkoiseen kaiuttimeen. Kohinan salpaus tai kynnystaso. Asettaa vastaanottimen minimisignaalin kynnystason. Käännä kokonaan vastapäivään, kunnes kuulet kohinaa. Käännä sitten hitaasti myötäpäivään, kunnes kohina häviää. Käännä lisää 1/4 kierrosta myötäpäivään. Tällöin vastaanotto toimii parhaiten avomerellä. Alueilla, joilla on paljon häiriötä (esim. suurten kaupunkien lähellä), vastaanotto-olosuhteet voivat parantua, jos herkkyyttä pienennetään. Käännä SQL-nuppia hitaasti tai käytä LOCAL-asetusta. Katso lisätietoja osiosta 2,3. 16/9 Prioriteettikanava. Vain mallissa VHF 7100US. Myös mikrofonissa. Tätä painamalla voit virittää radion suoraan prioriteettikanavalle. Voit palata alkuperäiselle kanavalle painamalla uudelleen. Oletuskanava on 16, Jos haluat tehdä kanavasta 09 prioriteettikanavan, pidä 16/9-näppäintä painettuna, kunnes radiosta kuuluu merkkiääni ja näyttöön tulee Prioriteettikanava. Vain malleissa VHF 7100EU ja VHF 7006, Myös mikrofonissa. Tätä painamalla voit virittää radion suoraan prioriteettikanavalle eli kanavalle 16, Radio käyttää tällöin suurta tehoasetusta. Voit palata alkuperäiselle kanavalle painamalla uudelleen. WX Sääkanava. Vain malleissa VHF 7100US ja VHF 7006, Yhdysvaltain ja Kanadan vesialueilla voit kuunnella viimeksi valittua sääasemaa painamalla tätä näppäintä. LCD-näyttöön tulee WX-symboli. Voit muuttaa sääkanavaa painamalla + tai -. Voit palata viimeksi valitulle kanavalle painamalla uudelleen WX. 8 NAVMAN

9 H/L 3CH UIC U/I DIM SCAN Jos säähälytystila (ALT) on käytössä (ON) ja sääasema lähettää 1050 Hz: n hälytysmerkin, radio poimii signaalin automaattisesti, jolloin hälytysääni kuuluu. Voit kuunnella säähälytyksen painamalla mitä tahansa näppäintä. Lähetysteho. Suuri (HI) 25 W tai pieni (LO) 1 W. Voit valita pienen tai suuren lähetystehon koskemaan koko kanavasarjaa. Vaihda tehoasetusta näppäintä painamalla. Valinta HI tai LO näytetään LCD-näytössä. Joillakin kanavilla sallitaan vain pieni lähetysteho. Virheen merkkiääni kuuluu, jos lähetystehon asetus on väärä. Joillakin kanavilla sallitaan aluksi vain pieni teho. Suuri teho voidaan silti valita pitämällä H/L- ja PTT-näppäimiä samaan aikaan painettuina. Lisäosassa C on kattava kanavakaavio. Kolme suosikkikanavaa. Myös mikrofonissa. Vaihda suosikkikanavien välillä painamalla tätä. Symboli CH1, CH2 tai CH3 tulee LCD-näyttöön ja näyttää, mikä suosikkikanava on valittuna. Jos haluat skannauskuunnella vain yhtä suosikkikanavista, paina 3CH ja sitten heti lyhyesti SCAN. Jos haluat skannauskuunnella kaikkia kolmea suosikkikanavaa, paina 3CH ja sitten näppäintä SCAN jonkin aikaa. Kun lisäät suosikkikanavaa ensimmäisen kerran, valitse kyseinen kanava ja pidä sitten 3CH painettuna. Kanava tallennetaan muistipaikkaan CH1. Toista toimenpide ja tallenna kaksi muuta suosikkikanavaa muistipaikkoihin CH2 ja CH3. Jos yrität lisätä vielä tämän jälkeen suosikkikanavan, se korvaa nykyisen CH3-kanavan. Kanavat CH1 ja CH2 säilyvät, ellet poista niitä. Voit poistaa suosikkikanavan valitsemalla kyseisen kanavan ja pitämällä 3CH-näppäintä painettuna, kunnes symboli CH1, CH2 tai CH3 katoaa LCDnäytöstä. Kanavasarja. Vain mallissa 7100US. Tätä painamalla voit vaihtaa yhdysvaltalaisen, kansainvälisen tai kanadalaisen kanavasarjan välillä. Valittu kanavasarja näytetään LCD-näytössä yhdessä viimeksi käytetyn kanavan kanssa. Kaikki kanavakaaviot näytetään lisäosassa C. Kanavasarja. Vain mallissa 7006, Vaihda kanavasarjojen välillä painamalla tätä. Huomaa, että käytettävissä olevat kanavasarjat vaihtelevat VHF-radion mallin mukaan. Valittu kanavasarja näytetään LCD-näytössä yhdessä viimeksi käytetyn kanavan kanssa. Kaikki kanavakaaviot näytetään lisäosassa C. Taustavalo. Vain mallissa 7100EU. Vaihda eri taustavaloasetusten välillä painamalla tätä. OFF-asetus sammuttaa taustavalot kokonaan paitsi, kun DISTRESS-näppäintä painetaan. (Muuta taustavaloasetusta muussa tapauksessa valikon kautta.) Skannaus. Tätä painamalla voit skannauskuunnella nykyistä kanavaa ja prioriteettikanavaa DUAL- tai TRI WATCH -tilassa. Myös sääkanavaa skannauskuunnellaan, jos yhdysvaltalainen kanavasarja on valittuna ja säähälytystila (ALT) on päällä (ON). Pidä SCAN painettuna ja siirry näin ALL SCAN -tilaan, jossa prioriteettikanava tarkistetaan 1,5 sekunnin välein. Kun signaali vastaanotetaan, skannaus pysähtyy kyseiselle kanavalle ja näyttöön tulee BUSY. Jos signaali lakkaa yli 5 sekunnin ajaksi, skannauskuuntelu käynnistyy uudelleen. NAVMAN 9

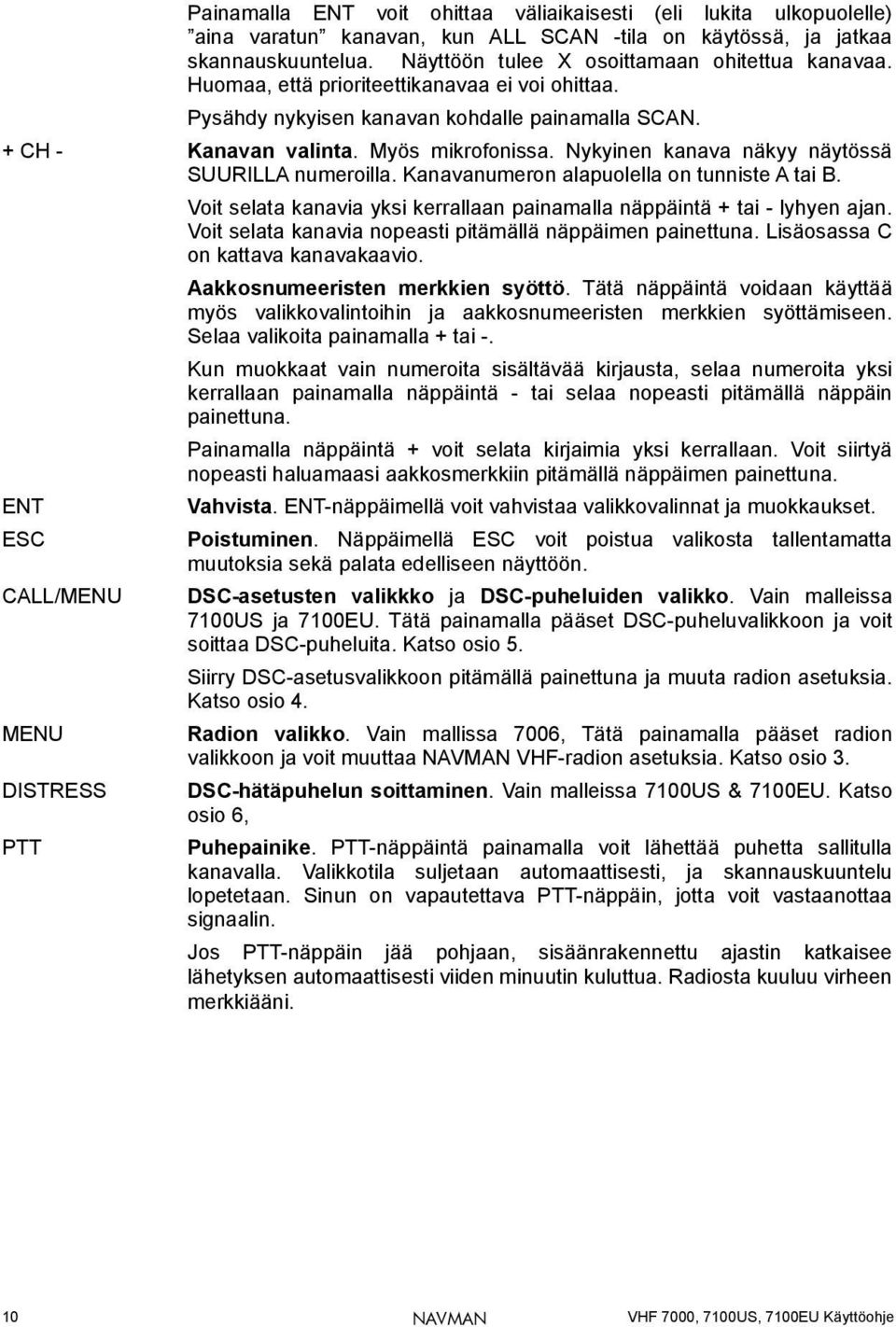

10 Painamalla ENT voit ohittaa väliaikaisesti (eli lukita ulkopuolelle) aina varatun kanavan, kun ALL SCAN -tila on käytössä, ja jatkaa skannauskuuntelua. Näyttöön tulee X osoittamaan ohitettua kanavaa. Huomaa, että prioriteettikanavaa ei voi ohittaa. Pysähdy nykyisen kanavan kohdalle painamalla SCAN. + CH - Kanavan valinta. Myös mikrofonissa. Nykyinen kanava näkyy näytössä SUURILLA numeroilla. Kanavanumeron alapuolella on tunniste A tai B. ENT ESC CALL/MENU MENU DISTRESS PTT Voit selata kanavia yksi kerrallaan painamalla näppäintä + tai - lyhyen ajan. Voit selata kanavia nopeasti pitämällä näppäimen painettuna. Lisäosassa C on kattava kanavakaavio. Aakkosnumeeristen merkkien syöttö. Tätä näppäintä voidaan käyttää myös valikkovalintoihin ja aakkosnumeeristen merkkien syöttämiseen. Selaa valikoita painamalla + tai -. Kun muokkaat vain numeroita sisältävää kirjausta, selaa numeroita yksi kerrallaan painamalla näppäintä - tai selaa nopeasti pitämällä näppäin painettuna. Painamalla näppäintä + voit selata kirjaimia yksi kerrallaan. Voit siirtyä nopeasti haluamaasi aakkosmerkkiin pitämällä näppäimen painettuna. Vahvista. ENT-näppäimellä voit vahvistaa valikkovalinnat ja muokkaukset. Poistuminen. Näppäimellä ESC voit poistua valikosta tallentamatta muutoksia sekä palata edelliseen näyttöön. DSC-asetusten valikkko ja DSC-puheluiden valikko. Vain malleissa 7100US ja 7100EU. Tätä painamalla pääset DSC-puheluvalikkoon ja voit soittaa DSC-puheluita. Katso osio 5. Siirry DSC-asetusvalikkoon pitämällä painettuna ja muuta radion asetuksia. Katso osio 4. Radion valikko. Vain mallissa 7006, Tätä painamalla pääset radion valikkoon ja voit muuttaa NAVMAN VHF-radion asetuksia. Katso osio 3. DSC-hätäpuhelun soittaminen. Vain malleissa 7100US & 7100EU. Katso osio 6, Puhepainike. PTT-näppäintä painamalla voit lähettää puhetta sallitulla kanavalla. Valikkotila suljetaan automaattisesti, ja skannauskuuntelu lopetetaan. Sinun on vapautettava PTT-näppäin, jotta voit vastaanottaa signaalin. Jos PTT-näppäin jää pohjaan, sisäänrakennettu ajastin katkaisee lähetyksen automaattisesti viiden minuutin kuluttua. Radiosta kuuluu virheen merkkiääni. 10 NAVMAN

11 Osio 2 Radion valikko (MENU) 2-1 Radion valikkovaihtoehdot (Valikko) MENU-näppäimellä (tai CALL/MENU-näppäimellä) voi valita seuraavat vaihtoehdot: B UDDY LIST LOCAL/DIST BACKLIGHT CONTRAST GPS/DATA DSC SETUP RADIO SETUP GPS SIM RESET MANUAL SETTING USER MMSID GROUP SETUP INDIV REPLY DSC FUNC ATIS MMSID ATIS FUNC LL REPLY CH NAME RING VOLUME BEEP VOLUME INTERNAL SP WATCH MODE WX ALERT COM PORT Ystäväluettelon ylläpito. Katso osio 2-2. Radion herkkyyden asettaminen. Katso osio 2-3. Taustavalon voimakkuuden asettaminen. Katso osio 2-4. Kontrastin asettaminen. Katso osio 2-4. Sijainnin ja UTC:n asettaminen käsin. Katso osio 2-5. Paikallisen ajan ja ajan esitysmuodon asettaminen. Katso osio 2-5. DSC Setup -valikko. Vain malleissa 7100US ja 7100EU. Katso osio 4. DSC-puheluiden soittaminen. Vain malleissa 7100US ja 7100EU. Radio Setup -valikko Katso osio 3. GPS-simulaattorin kytkeminen päälle/pois päältä. Katso osio 2-6. Tehdasasetusten nollaaminen. Katso osio 2-7. Osioissa 1-3 ja 1-4 selitetään valikon käyttäminen ja tietojen syöttäminen, tallentaminen ja muuttaminen. NAVMAN 11

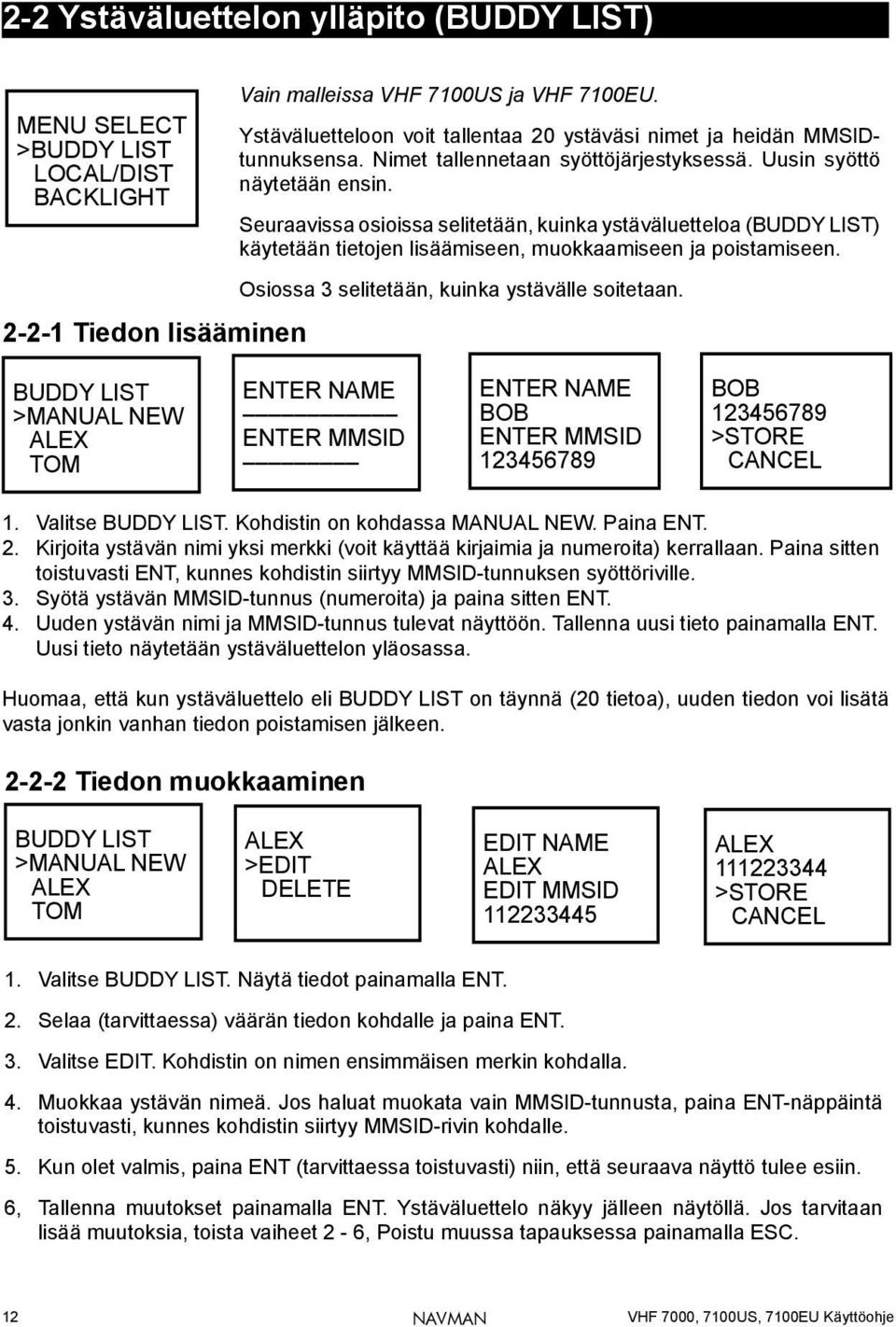

12 2-2 Ystäväluettelon ylläpito (BUDDY LIST) MENU SELECT >BUDDY LIST LOCAL/DIST BACKLIGHT Tiedon lisääminen Vain malleissa VHF 7100US ja VHF 7100EU. Ystäväluetteloon voit tallentaa 20 ystäväsi nimet ja heidän MMSIDtunnuksensa. Nimet tallennetaan syöttöjärjestyksessä. Uusin syöttö näytetään ensin. Seuraavissa osioissa selitetään, kuinka ystäväluetteloa (BUDDY LIST) käytetään tietojen lisäämiseen, muokkaamiseen ja poistamiseen. Osiossa 3 selitetään, kuinka ystävälle soitetaan. BUDDY LIST >MANUAL NEW ALEX TOM ENTER NAME ENTER MMSID ENTER NAME BOB ENTER MMSID BOB >STORE CANCEL 1. Valitse BUDDY LIST. Kohdistin on kohdassa MANUAL NEW. Paina ENT. 2. Kirjoita ystävän nimi yksi merkki (voit käyttää kirjaimia ja numeroita) kerrallaan. Paina sitten toistuvasti ENT, kunnes kohdistin siirtyy MMSID-tunnuksen syöttöriville. 3. Syötä ystävän MMSID-tunnus (numeroita) ja paina sitten ENT. 4. Uuden ystävän nimi ja MMSID-tunnus tulevat näyttöön. Tallenna uusi tieto painamalla ENT. Uusi tieto näytetään ystäväluettelon yläosassa. Huomaa, että kun ystäväluettelo eli BUDDY LIST on täynnä (20 tietoa), uuden tiedon voi lisätä vasta jonkin vanhan tiedon poistamisen jälkeen Tiedon muokkaaminen BUDDY LIST >MANUAL NEW ALEX TOM ALEX >EDIT DELETE EDIT NAME ALEX EDIT MMSID ALEX >STORE CANCEL 1. Valitse BUDDY LIST. Näytä tiedot painamalla ENT. 2. Selaa (tarvittaessa) väärän tiedon kohdalle ja paina ENT. 3. Valitse EDIT. Kohdistin on nimen ensimmäisen merkin kohdalla. 4. Muokkaa ystävän nimeä. Jos haluat muokata vain MMSID-tunnusta, paina ENT-näppäintä toistuvasti, kunnes kohdistin siirtyy MMSID-rivin kohdalle. 5. Kun olet valmis, paina ENT (tarvittaessa toistuvasti) niin, että seuraava näyttö tulee esiin. 6, Tallenna muutokset painamalla ENT. Ystäväluettelo näkyy jälleen näytöllä. Jos tarvitaan lisää muutoksia, toista vaiheet 2-6, Poistu muussa tapauksessa painamalla ESC. 12 NAVMAN

13 2-2-3 Tiedon poistaminen BUDDY LIST >MANUAL NEW ALEX TOM BUDDY LIST MANUAL NEW ALEX >TOM TOM EDIT >DELETE DELETE BUDDY TOM >YES NO 1. Valitse BUDDY LIST. Näytä tiedot painamalla ENT. 2. Selaa (tarvittaessa) poistettavan tiedon kohdalle ja paina ENT. 3. Valitse DELETE ja valitse sitten YES. 4. Tieto poistetaan heti, ja ystäväluettelo näkyy jälleen näytöllä. 2-3 Paikallinen herkkyys tai kaukoherkkyys (LOCAL/DIST) MENU SELECT BUDDY LIST >LOCAL/DIST BACKLIGHT LOCAL/DIST-valinnan avulla voit parantaa vastaanottimen herkkyyttä joko paikallisessa käytössä (LOCAL) tai kaukokäytössä (DIST). LOCAL-asetusta ei suositella käytettäväksi avomerellä. Tämä asetus on suunniteltu käytettäväksi esimerkiksi kaupunkien läheisyydessä tai muilla alueilla, joilla on runsaasti radiohäiriötä. Katso myös osion 1,6 SQL (kohinan salpaaminen) Herkkyyden asettaminen etäisyyden mukaan SENSITIVITY >DISTANT LOCAL 1. Valitse LOCAL/DIST ja valitse sitten DIST. 2. Aktivoi DIST-asetus painamalla ENT. Paikalliskäytön herkkyysasetus poistetaan käytöstä, ja valikko näytetään uudelleen Paikalliskäytön herkkyyden asettaminen SENSITIVITY DISTANT >LOCAL 1. Valitse LOCAL/DIST ja valitse sitten LOCAL. 2. Aktivoi LOCAL-asetus painamalla ENT. Kaukokäytön herkkyysasetus poistetaan käytöstä, ja valikko näytetään uudelleen. LCD-näytössä näkyy LOCAL muistutuksena siitä, että paikalliskäytön herkkyys on valittuna. 2-4 Taustavalo (BACKLIGHT) ja kontrasti (CONTRAST) MENU SELECT LOCAL/DIST >BACKLIGHT CONTRAST BACKLIGHT-asetuksen avulla voit asettaa LCD-näytön ja näppäimistön taustavalon voimakkuuden miellyttäväksi. Mikrofonin näppäimistön taustavalo on joko päällä tai poissa päältä (ON tai OFF). CONTRAST-asetuksen avulla voit asettaa LCD-näytön kontrastin. NAVMAN 13

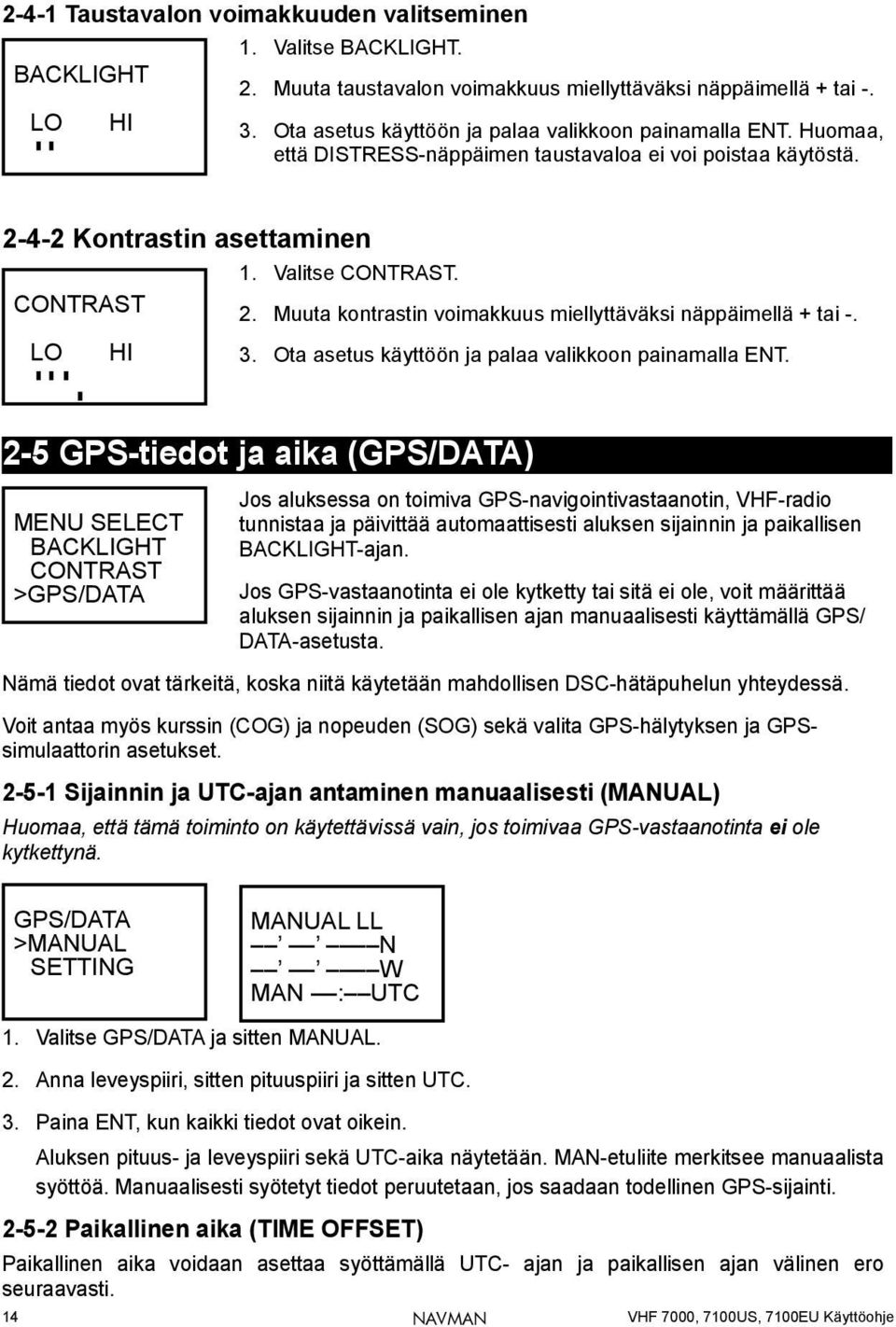

14 2-4-1 Taustavalon voimakkuuden valitseminen BACKLIGHT LO HI 1. Valitse BACKLIGHT. 2. Muuta taustavalon voimakkuus miellyttäväksi näppäimellä + tai Ota asetus käyttöön ja palaa valikkoon painamalla ENT. Huomaa, että DISTRESS-näppäimen taustavaloa ei voi poistaa käytöstä Kontrastin asettaminen 1. Valitse CONTRAST. CONTRAST 2. Muuta kontrastin voimakkuus miellyttäväksi näppäimellä + tai -. LO HI 3. Ota asetus käyttöön ja palaa valikkoon painamalla ENT. 2-5 GPS-tiedot ja aika (GPS/DATA) MENU SELECT BACKLIGHT CONTRAST >GPS/DATA Jos aluksessa on toimiva GPS-navigointivastaanotin, VHF-radio tunnistaa ja päivittää automaattisesti aluksen sijainnin ja paikallisen BACKLIGHT-ajan. Jos GPS-vastaanotinta ei ole kytketty tai sitä ei ole, voit määrittää aluksen sijainnin ja paikallisen ajan manuaalisesti käyttämällä GPS/ DATA-asetusta. Nämä tiedot ovat tärkeitä, koska niitä käytetään mahdollisen DSC-hätäpuhelun yhteydessä. Voit antaa myös kurssin (COG) ja nopeuden (SOG) sekä valita GPS-hälytyksen ja GPSsimulaattorin asetukset Sijainnin ja UTC-ajan antaminen manuaalisesti (MANUAL) Huomaa, että tämä toiminto on käytettävissä vain, jos toimivaa GPS-vastaanotinta ei ole kytkettynä. GPS/DATA >MANUAL SETTING MANUAL LL N W MAN : UTC 1. Valitse GPS/DATA ja sitten MANUAL. 2. Anna leveyspiiri, sitten pituuspiiri ja sitten UTC. 3. Paina ENT, kun kaikki tiedot ovat oikein. Aluksen pituus- ja leveyspiiri sekä UTC-aika näytetään. MAN-etuliite merkitsee manuaalista syöttöä. Manuaalisesti syötetyt tiedot peruutetaan, jos saadaan todellinen GPS-sijainti Paikallinen aika (TIME OFFSET) Paikallinen aika voidaan asettaa syöttämällä UTC- ajan ja paikallisen ajan välinen ero seuraavasti. 14 NAVMAN

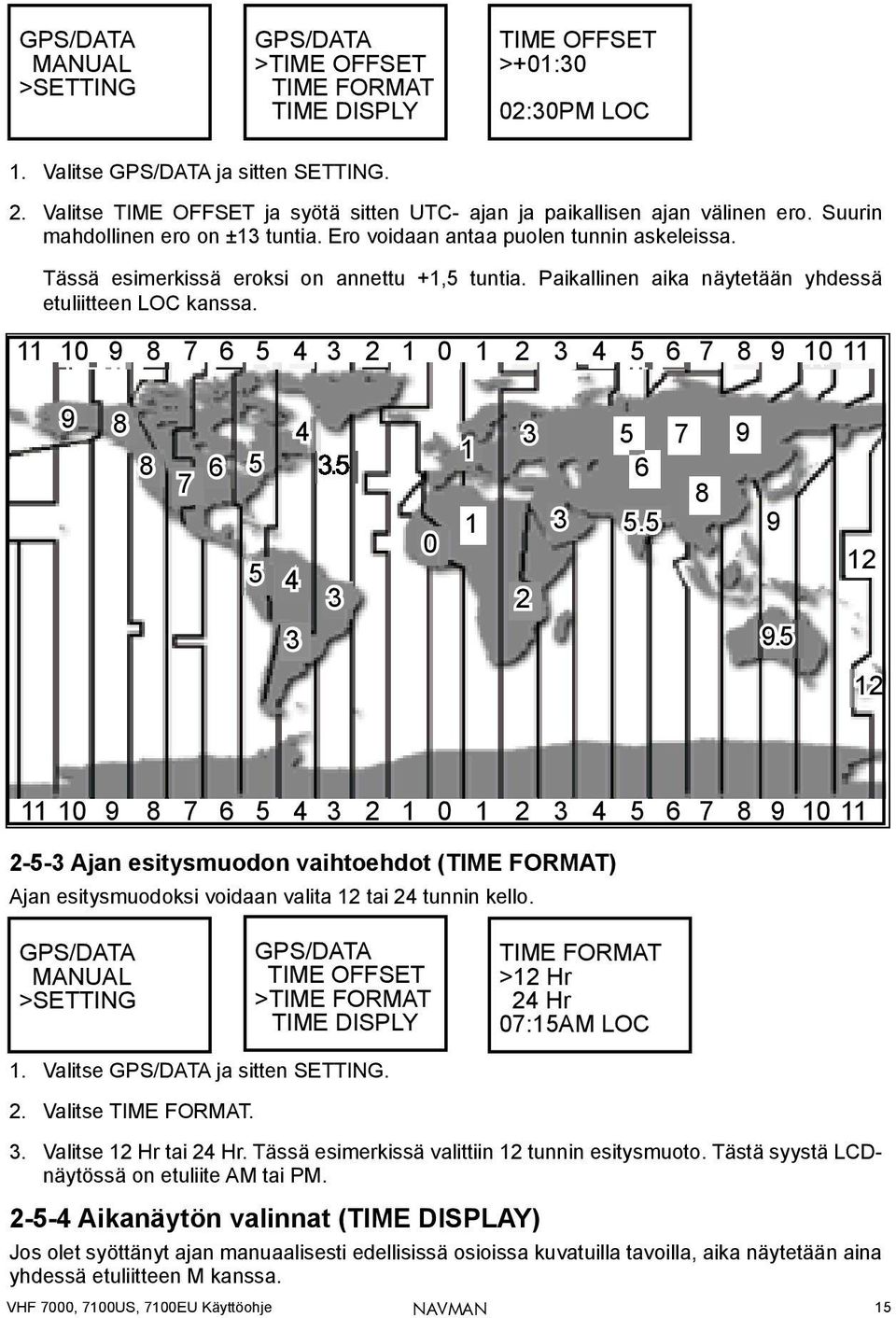

15 GPS/DATA MANUAL >SETTING GPS/DATA >TIME OFFSET TIME FORMAT TIME DISPLY TIME OFFSET >+01:30 02:30PM LOC 1. Valitse GPS/DATA ja sitten SETTING. 2. Valitse TIME OFFSET ja syötä sitten UTC- ajan ja paikallisen ajan välinen ero. Suurin mahdollinen ero on ±13 tuntia. Ero voidaan antaa puolen tunnin askeleissa. Tässä esimerkissä eroksi on annettu +1,5 tuntia. Paikallinen aika näytetään yhdessä etuliitteen LOC kanssa Ajan esitysmuodon vaihtoehdot (TIME FORMAT) Ajan esitysmuodoksi voidaan valita 12 tai 24 tunnin kello. GPS/DATA MANUAL >SETTING GPS/DATA TIME OFFSET >TIME FORMAT TIME DISPLY TIME FORMAT >12 Hr 24 Hr 07:15AM LOC 1. Valitse GPS/DATA ja sitten SETTING. 2. Valitse TIME FORMAT. 3. Valitse 12 Hr tai 24 Hr. Tässä esimerkissä valittiin 12 tunnin esitysmuoto. Tästä syystä LCDnäytössä on etuliite AM tai PM Aikanäytön valinnat (TIME DISPLAY) Jos olet syöttänyt ajan manuaalisesti edellisissä osioissa kuvatuilla tavoilla, aika näytetään aina yhdessä etuliitteen M kanssa. NAVMAN 15

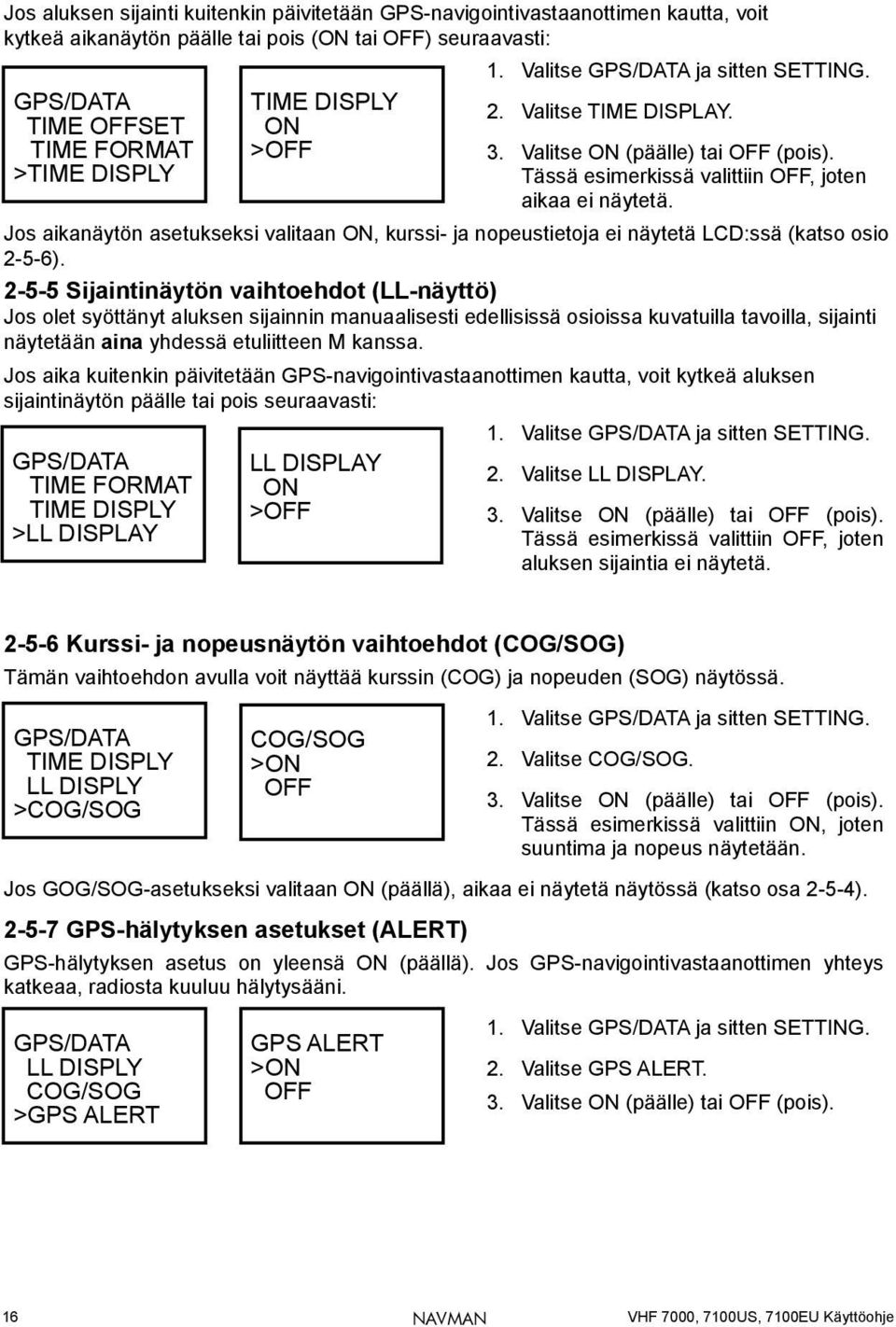

16 Jos aluksen sijainti kuitenkin päivitetään GPS-navigointivastaanottimen kautta, voit kytkeä aikanäytön päälle tai pois (ON tai OFF) seuraavasti: GPS/DATA TIME OFFSET TIME FORMAT >TIME DISPLY 1. Valitse GPS/DATA ja sitten SETTING. 2. Valitse TIME DISPLAY. 3. Valitse ON (päälle) tai OFF (pois). Tässä esimerkissä valittiin OFF, joten aikaa ei näytetä. Jos aikanäytön asetukseksi valitaan ON, kurssi- ja nopeustietoja ei näytetä LCD:ssä (katso osio 2-5-6) Sijaintinäytön vaihtoehdot (LL-näyttö) Jos olet syöttänyt aluksen sijainnin manuaalisesti edellisissä osioissa kuvatuilla tavoilla, sijainti näytetään aina yhdessä etuliitteen M kanssa. Jos aika kuitenkin päivitetään GPS-navigointivastaanottimen kautta, voit kytkeä aluksen sijaintinäytön päälle tai pois seuraavasti: GPS/DATA TIME FORMAT TIME DISPLY >LL DISPLAY TIME DISPLY ON >OFF LL DISPLAY ON >OFF 1. Valitse GPS/DATA ja sitten SETTING. 2. Valitse LL DISPLAY. 3. Valitse ON (päälle) tai OFF (pois). Tässä esimerkissä valittiin OFF, joten aluksen sijaintia ei näytetä Kurssi- ja nopeusnäytön vaihtoehdot (COG/SOG) Tämän vaihtoehdon avulla voit näyttää kurssin (COG) ja nopeuden (SOG) näytössä. GPS/DATA TIME DISPLY LL DISPLY >COG/SOG COG/SOG >ON OFF 1. Valitse GPS/DATA ja sitten SETTING. 2. Valitse COG/SOG. 3. Valitse ON (päälle) tai OFF (pois). Tässä esimerkissä valittiin ON, joten suuntima ja nopeus näytetään. Jos GOG/SOG-asetukseksi valitaan ON (päällä), aikaa ei näytetä näytössä (katso osa 2-5-4) GPS-hälytyksen asetukset (ALERT) GPS-hälytyksen asetus on yleensä ON (päällä). Jos GPS-navigointivastaanottimen yhteys katkeaa, radiosta kuuluu hälytysääni. GPS/DATA LL DISPLY COG/SOG >GPS ALERT GPS ALERT >ON OFF 1. Valitse GPS/DATA ja sitten SETTING. 2. Valitse GPS ALERT. 3. Valitse ON (päälle) tai OFF (pois). 16 NAVMAN

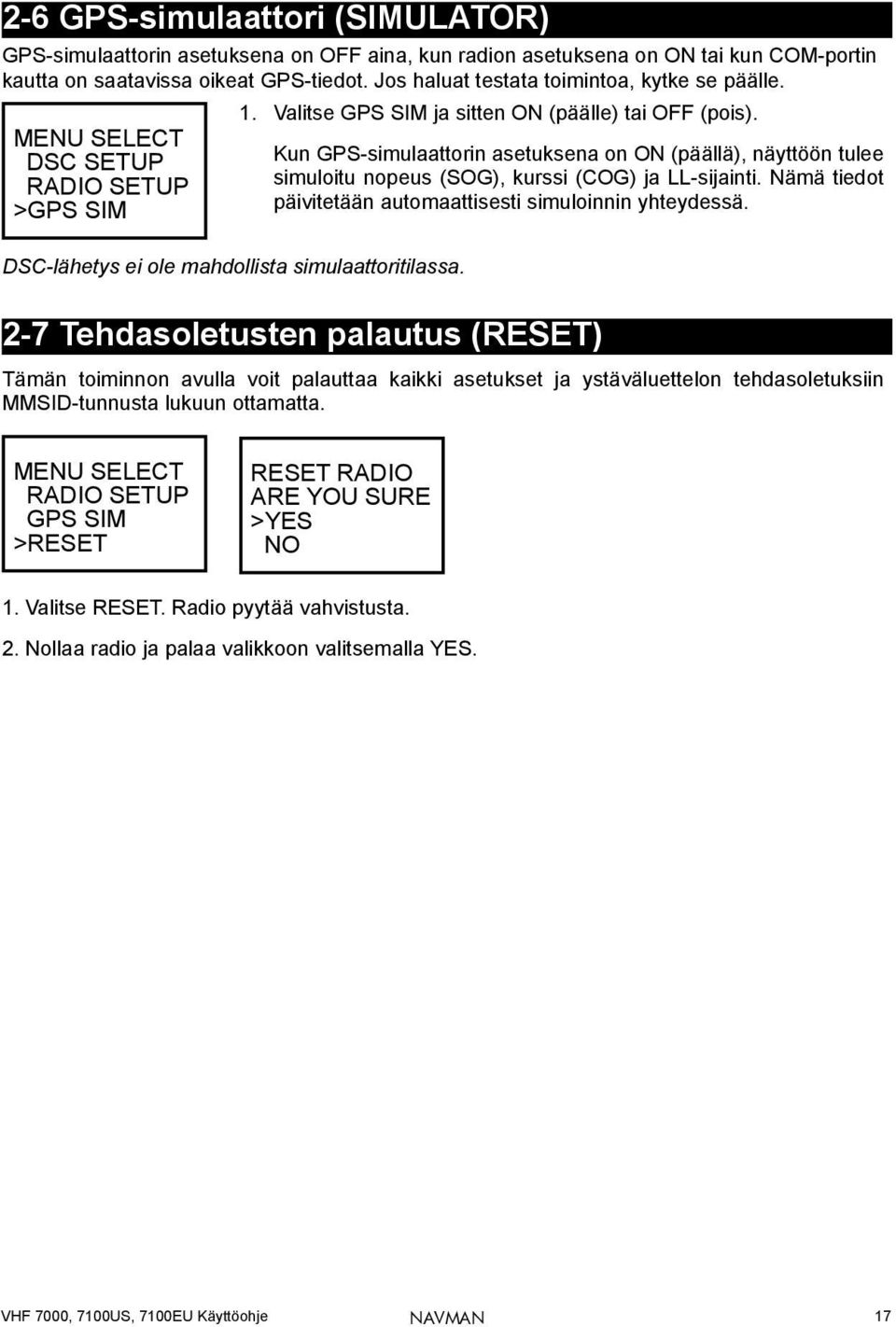

17 2-6 GPS-simulaattori (SIMULATOR) GPS-simulaattorin asetuksena on OFF aina, kun radion asetuksena on ON tai kun COM-portin kautta on saatavissa oikeat GPS-tiedot. Jos haluat testata toimintoa, kytke se päälle. MENU SELECT DSC SETUP RADIO SETUP >GPS SIM DSC-lähetys ei ole mahdollista simulaattoritilassa. 1. Valitse GPS SIM ja sitten ON (päälle) tai OFF (pois). Kun GPS-simulaattorin asetuksena on ON (päällä), näyttöön tulee simuloitu nopeus (SOG), kurssi (COG) ja LL-sijainti. Nämä tiedot päivitetään automaattisesti simuloinnin yhteydessä. 2-7 Tehdasoletusten palautus (RESET) Tämän toiminnon avulla voit palauttaa kaikki asetukset ja ystäväluettelon tehdasoletuksiin MMSID-tunnusta lukuun ottamatta. MENU SELECT RADIO SETUP GPS SIM >RESET RESET RADIO ARE YOU SURE >YES NO 1. Valitse RESET. Radio pyytää vahvistusta. 2. Nollaa radio ja palaa valikkoon valitsemalla YES. NAVMAN 17

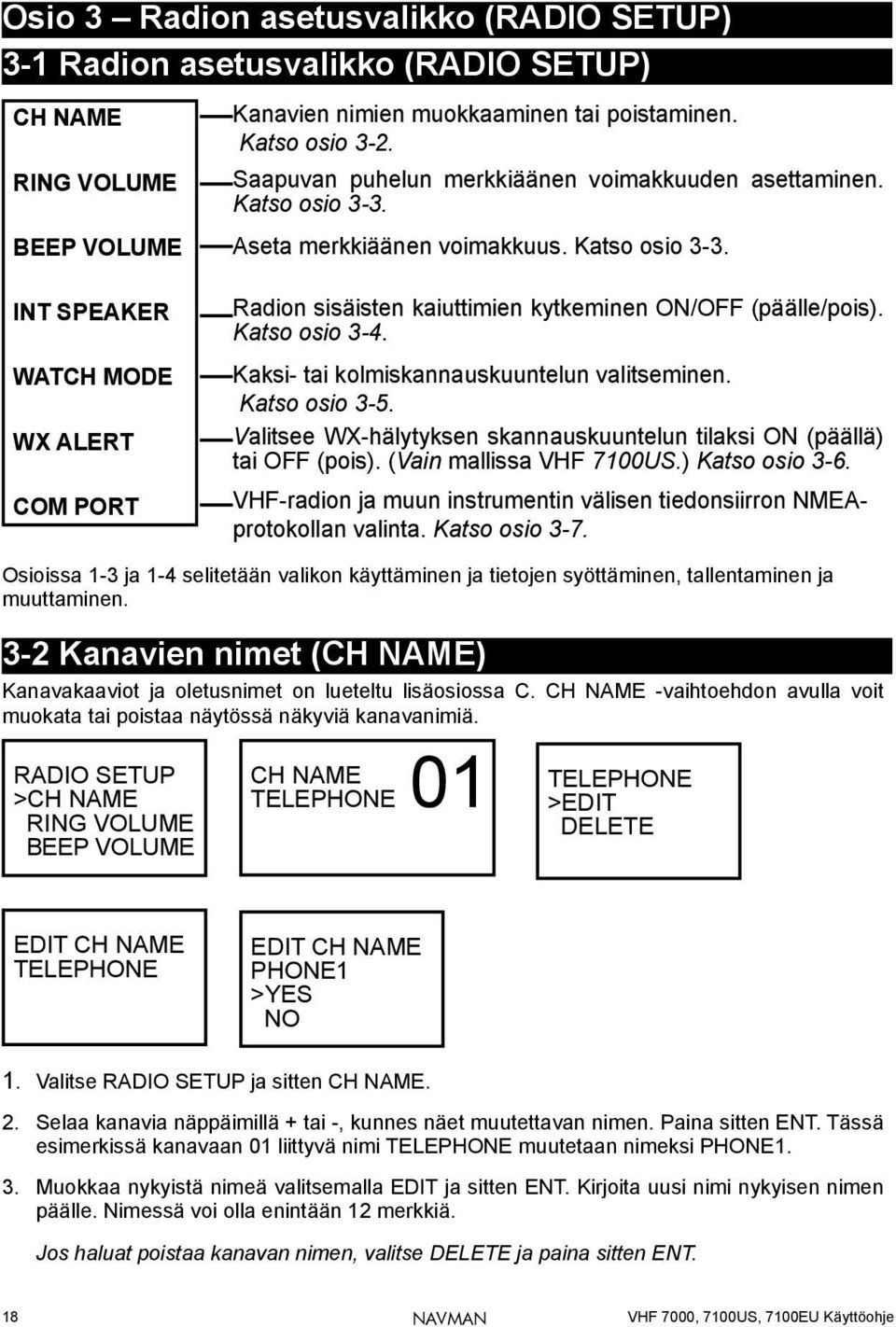

18 Osio 3 Radion asetusvalikko (RADIO SETUP) 3-1 Radion asetusvalikko (RADIO SETUP) CH NAME RING VOLUME BEEP VOLUME Kanavien nimien muokkaaminen tai poistaminen. Katso osio 3-2. Saapuvan puhelun merkkiäänen voimakkuuden asettaminen. Katso osio 3-3. Aseta merkkiäänen voimakkuus. Katso osio 3-3. INT SPEAKER WATCH MODE WX ALERT COM PORT Radion sisäisten kaiuttimien kytkeminen ON/OFF (päälle/pois). Katso osio 3-4. Kaksi- tai kolmiskannauskuuntelun valitseminen. Katso osio 3-5. Valitsee WX-hälytyksen skannauskuuntelun tilaksi ON (päällä) tai OFF (pois). (Vain mallissa VHF 7100US.) Katso osio 3-6. VHF-radion ja muun instrumentin välisen tiedonsiirron NMEAprotokollan valinta. Katso osio 3-7. Osioissa 1-3 ja 1-4 selitetään valikon käyttäminen ja tietojen syöttäminen, tallentaminen ja muuttaminen. 3-2 Kanavien nimet (CH NAME) Kanavakaaviot ja oletusnimet on lueteltu lisäosiossa C. CH NAME -vaihtoehdon avulla voit muokata tai poistaa näytössä näkyviä kanavanimiä. CH NAME TELEPHONE 01 RADIO SETUP >CH NAME RING VOLUME BEEP VOLUME TELEPHONE >EDIT DELETE EDIT CH NAME TELEPHONE EDIT CH NAME PHONE1 >YES NO 1. Valitse RADIO SETUP ja sitten CH NAME. 2. Selaa kanavia näppäimillä + tai -, kunnes näet muutettavan nimen. Paina sitten ENT. Tässä esimerkissä kanavaan 01 liittyvä nimi TELEPHONE muutetaan nimeksi PHONE1. 3. Muokkaa nykyistä nimeä valitsemalla EDIT ja sitten ENT. Kirjoita uusi nimi nykyisen nimen päälle. Nimessä voi olla enintään 12 merkkiä. Jos haluat poistaa kanavan nimen, valitse DELETE ja paina sitten ENT. 18 NAVMAN

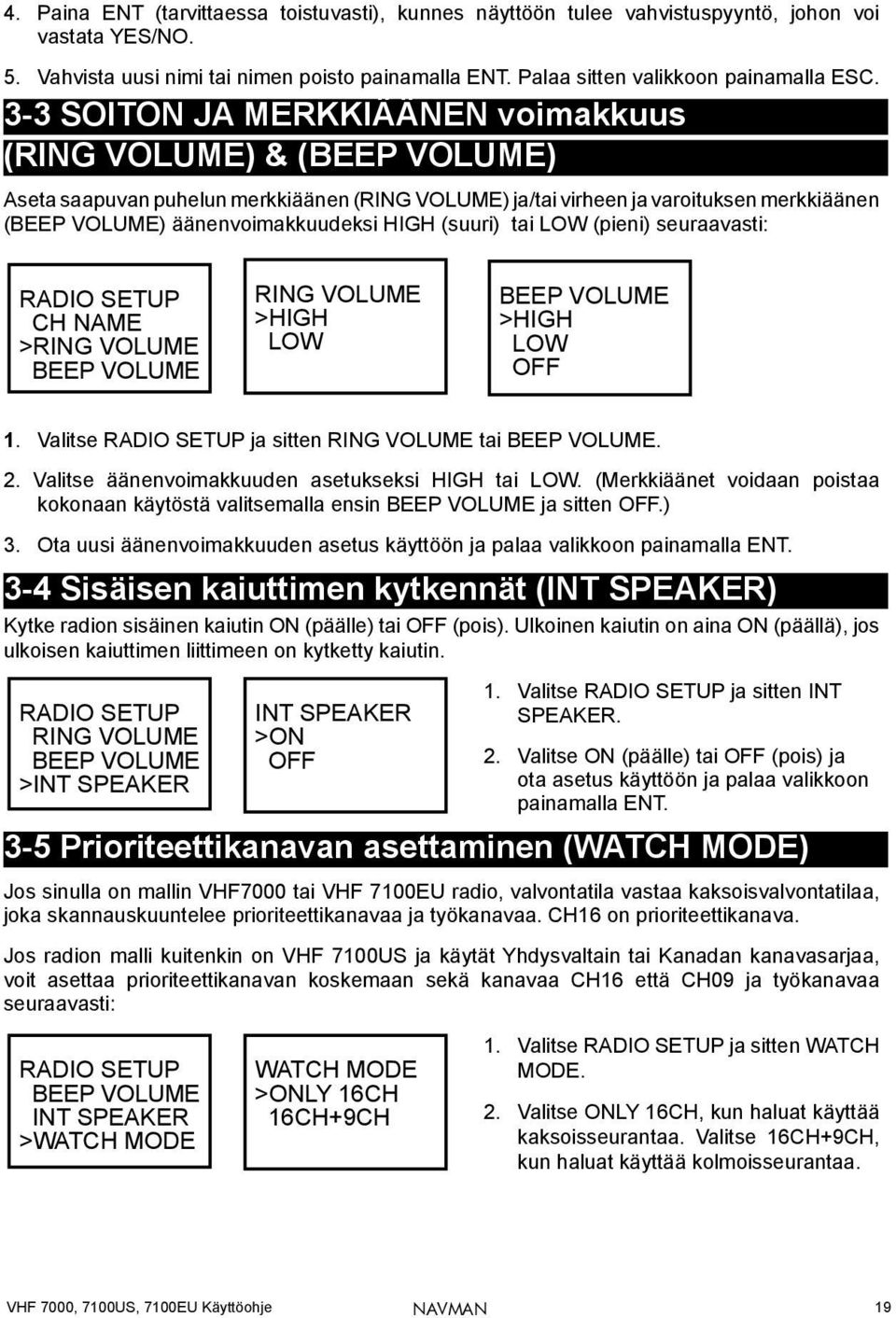

19 4. Paina ENT (tarvittaessa toistuvasti), kunnes näyttöön tulee vahvistuspyyntö, johon voi vastata YES/NO. 5. Vahvista uusi nimi tai nimen poisto painamalla ENT. Palaa sitten valikkoon painamalla ESC. 3-3 SOITON JA MERKKIÄÄNEN voimakkuus (RING VOLUME) & (BEEP VOLUME) Aseta saapuvan puhelun merkkiäänen (RING VOLUME) ja/tai virheen ja varoituksen merkkiäänen (BEEP VOLUME) äänenvoimakkuudeksi HIGH (suuri) tai LOW (pieni) seuraavasti: RADIO SETUP CH NAME >RING VOLUME BEEP VOLUME RING VOLUME >HIGH LOW BEEP VOLUME >HIGH LOW OFF 1. Valitse RADIO SETUP ja sitten RING VOLUME tai BEEP VOLUME. 2. Valitse äänenvoimakkuuden asetukseksi HIGH tai LOW. (Merkkiäänet voidaan poistaa kokonaan käytöstä valitsemalla ensin BEEP VOLUME ja sitten OFF.) 3. Ota uusi äänenvoimakkuuden asetus käyttöön ja palaa valikkoon painamalla ENT. 3-4 Sisäisen kaiuttimen kytkennät (INT SPEAKER) Kytke radion sisäinen kaiutin ON (päälle) tai OFF (pois). Ulkoinen kaiutin on aina ON (päällä), jos ulkoisen kaiuttimen liittimeen on kytketty kaiutin. RADIO SETUP RING VOLUME BEEP VOLUME >INT SPEAKER INT SPEAKER >ON OFF 1. Valitse RADIO SETUP ja sitten INT SPEAKER. 2. Valitse ON (päälle) tai OFF (pois) ja ota asetus käyttöön ja palaa valikkoon painamalla ENT. 3-5 Prioriteettikanavan asettaminen (WATCH MODE) Jos sinulla on mallin VHF7000 tai VHF 7100EU radio, valvontatila vastaa kaksoisvalvontatilaa, joka skannauskuuntelee prioriteettikanavaa ja työkanavaa. CH16 on prioriteettikanava. Jos radion malli kuitenkin on VHF 7100US ja käytät Yhdysvaltain tai Kanadan kanavasarjaa, voit asettaa prioriteettikanavan koskemaan sekä kanavaa CH16 että CH09 ja työkanavaa seuraavasti: RADIO SETUP BEEP VOLUME INT SPEAKER >WATCH MODE WATCH MODE >ONLY 16CH 16CH+9CH 1. Valitse RADIO SETUP ja sitten WATCH MODE. 2. Valitse ONLY 16CH, kun haluat käyttää kaksoisseurantaa. Valitse 16CH+9CH, kun haluat käyttää kolmoisseurantaa. NAVMAN 19

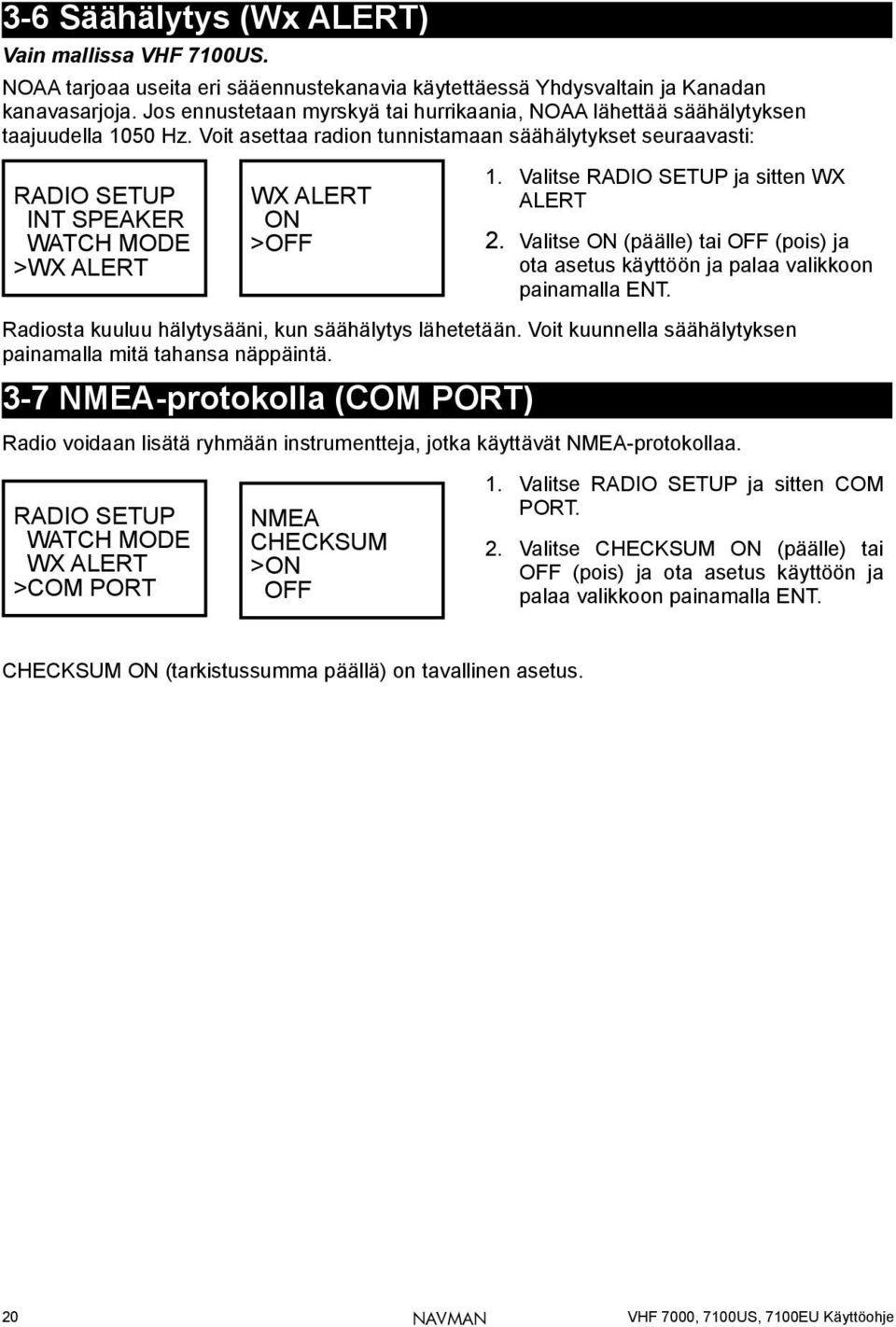

20 3-6 Säähälytys (Wx ALERT) Vain mallissa VHF 7100US. NOAA tarjoaa useita eri sääennustekanavia käytettäessä Yhdysvaltain ja Kanadan kanavasarjoja. Jos ennustetaan myrskyä tai hurrikaania, NOAA lähettää säähälytyksen taajuudella 1050 Hz. Voit asettaa radion tunnistamaan säähälytykset seuraavasti: RADIO SETUP INT SPEAKER WATCH MODE >WX ALERT WX ALERT ON >OFF 1. Valitse RADIO SETUP ja sitten WX ALERT 2. Valitse ON (päälle) tai OFF (pois) ja ota asetus käyttöön ja palaa valikkoon painamalla ENT. Radiosta kuuluu hälytysääni, kun säähälytys lähetetään. Voit kuunnella säähälytyksen painamalla mitä tahansa näppäintä. 3-7 NMEA-protokolla (COM PORT) Radio voidaan lisätä ryhmään instrumentteja, jotka käyttävät NMEA-protokollaa. RADIO SETUP WATCH MODE WX ALERT >COM PORT NMEA CHECKSUM >ON OFF 1. Valitse RADIO SETUP ja sitten COM PORT. 2. Valitse CHECKSUM ON (päälle) tai OFF (pois) ja ota asetus käyttöön ja palaa valikkoon painamalla ENT. CHECKSUM ON (tarkistussumma päällä) on tavallinen asetus. 20 NAVMAN

21 Osio 4 DSC-asetusten valikko (DSC SETUP) Nämä DSC-toiminnot ovat käytettävissä vain malleissa 7100US ja 7100EU. DSC-toimintojen käyttö edellyttää voimassa olevan MMSIDtunnuksen syöttämistä. 4-1 DSC-asetukset valikon vaihtoehdot Valittavissa ovat seuraavat vaihtoehdot: USER MMSID Anna MMSID-tunnus. Katso lisätietoja osiosta 4-2. (Jos sinulla ei ole MMSID-tunnusta, katso lisäosio D.) GROUP SETUP INDIV REPLY ATIS MMSID ATIS FUNC DSC FUNC LL REPLY Anna ryhmän nimi ja/tai tiedot tai muuta niitä. Katso lisätietoja osiosta 4-3. Valitse automaattinen tai manuaalinen puheluihin vastaaminen (vain mallissa VHF 7100US). Katso lisätietoja osiosta 4-4. Anna ATIS MMSID (vain mallissa VHF 7100EU) tai muuta sitä. Katso lisätietoja osiosta 4-5. Ota ATIS-toiminto käyttöön/poista se käytöstä (vain mallissa VHF 7100EU). Katso lisätietoja osiosta 4-5. Kytke DSC-toiminto ON/OFF (päälle/pois). Katso lisätietoja osiosta 4-6. Valitse, kuinka LL-pollauspyyntöön vastataan. Katso lisätietoja osiosta 4-7. Osioissa 1,3 ja 1,4 selitetään valikon käyttäminen ja tietojen syöttäminen, tallentaminen ja muuttaminen. 4-2 USER MMSID -tunnuksen syöttäminen (USER MMSID) Tämä tehdään vain kerran. MMSID-tunnus on annettava ennen kuin DSC-toimintoja voi käyttää. DSC SETUP >USER MMSID GROUP SETUP INDIV REPLY INPUT USER MMSID MMSID >STORE CANCEL USER MMSID INPUT AGAIN Voit näyttää tai lukea MMSID-tunnuksen milloin tahansa, mutta tunnuksen voi syöttää vain kerran. 1. Valitse DSC SETUP ja sitten USER MMSID. 2. Jos syötät MMSID-tunnuksen ensimmäisen kerran, näyttöön tulee katkoviiva. Kirjoita MMSID-tunnus katkoviivalle. Vahvista jokainen numero painamalla ENT ja siirry seuraavaan numeroon. NAVMAN 21

22 3. Tallenna MMSID-tunnus painamalla ENT. 4. Vahvista MMSID-tunnus syöttämällä se uudelleen. Tallenna MMSID-tunnus pysyvästi ja palaa valikkoon painamalla ENT. Voit tarkistaa tallennetun MMSID-tunnuksen milloin tahansa valitsemalla päävalikosta USER MMSID. 4-3 Ryhmien ylläpitäminen (GROUP SETUP) GROUP SETUP -toiminnon avulla voit luoda 1, 2 tai 3 ryhmää usein soitetuille ihmisille. Nimet tallennetaan aakkos- ja numerojärjestyksessä. Toiminnon avulla voit myös muokata tai poistaa ryhmiä. Ryhmän MMSID-tunnus alkaa aina numerolla Ryhmän luominen (GROUP SETUP) DSC SETUP USER MMSID >GROUP SETUP INDIV REPLY GROUP SETUP >MANUAL NEW GROUP NAME GROUP MMSID 0 FISHER >STORE CANCEL 1. Valitse DSC SETUP ja sitten GROUP SETUP. 2. Jos tämä on ensimmäinen kerta, kun syötät ryhmän nimen. Näyttöön tulee yhdeksän nollaa. Muussa tapauksessa näytetään mahdollisesti jo olemassa olevat ryhmien nimet. Näytä syöttönäyttö painamalla ENT. 3. Kirjoita ryhmän nimi katkoviivalle. Nimessä voi olla kirjaimia ja numeroita. Vahvista jokainen numero painamalla ENT ja siirry seuraavaan numeroon. Kun olet valmis, paina ENT toistuvasti niin, että kohdistin siirtyy MMSID-riville. Jos teet virheen, paina näppäintä -, kunnes näyttöön tulee <. Siirry takaisin ja korjaa syöttö painamalla ENT. 4. Anna ryhmän MMSID-tunnus. (Muista, että ensimmäinen numero on aina 6.) Paina ENT. 5. Ryhmän nimi ja ryhmän MMSID-tunnus näytetään vahvistusnäytössä. Tallenna tiedot ja palaa GROUP SETUP -näyttöön painamalla ENT Ryhmän nimen tietojen muokkaaminen GROUP SETUP MANUAL NEW >FISHER1 FRIENDS1 FISHER1 >EDIT DELETE EDIT NAME FISHER1 EDIT MMSID FISHER >STORE CANCEL 1. Valitse DSC SETUP ja sitten GROUP SETUP. Olemassa olevat ryhmien nimet näytetään. Selaa väärän tiedon kohdalle painamalla + tai - ja paina sitten ENT. 2. Muokkaa painamalla ENT. Ryhmän nimen tiedot näytetään. Kohdistin on nimen ensimmäisen merkin kohdalla. 3. Muokkaa ystävän nimeä. Jos haluat muokata vain MMSID-tunnusta, paina ENT-näppäintä toistuvasti, kunnes kohdistin siirtyy MMSID-rivin kohdalle. 4. Kun olet valmis, paina ENT (tarvittaessa toistuvasti) niin, että seuraava näyttö tulee esiin. 5. Tallenna muutokset ja palaa GROUP SETUP -näyttöön painamalla ENT. 22 NAVMAN

23 4-3-3 Ryhmän poistaminen GROUP SETUP MANUAL NEW >FISHER2 FRIENDS1 FISHER2 EDIT >DELETE DELETE GROUP FISHER2 >YES NO 1. Valitse DSC SETUP ja sitten GROUP SETUP. Olemassa olevat ryhmien nimet näytetään. 2. Selaa väärän tiedon kohdalle painamalla + tai - ja paina sitten ENT. 3. Valitse DELETE ja paina sitten ENT. Radio pyytää vahvistusta. 4. Poista ryhmä ja palaa GROUP SETUP -näyttöön painamalla ENT. 4-4 Yksittäisiin puheluihin vastaaminen (INDIV REPLY) Vain mallissa VHF 7100US. Voit vastata saapuviin yksittäisiin puheluihin joko automaattisesti tai manuaalisesti. Automaattinen vastaus lähettää kuittauksen ja asettaa sitten pyydetyn linkkikanavan, joka on valmis keskustelua varten. Manuaalista vastausta käytettäessä, sinulta kysytään haluatko kuitata puhelun. Tämän jälkeen sinulta kysytään, haluatko keskustella soittajan kanssa. DSC SETUP USER MMSID GROUP SETUP >INDIV REPLY INDIV REPLY >AUTO MANUAL 3. Vahvista valinta ja palaa valikkoon painamalla ENT. 4-5 ATIS MMSID- & ATIS-toiminto 1. Valitse DSC SETUP ja sitten INDIV REPLY. 2. Valitse automaattinen (AUTO) tai manuaalinen (MANUAL) puheluihin vastaaminen. Syötä ATIS MMSID, jotta pääset käyttämään ATIS-toimintoa, jos olet Euroopan sisävesillä. ATIS lähettää digitaalisen viestin aina, kun vapautat PTT-näppäimen. Sisävesistöillä on käytettävä 1 watin lähetystehoa seuraavilla kanavilla: 06, 08, 10, 11, 12, 13, 14, 15, 17, 71, 72, 74 ja ATIS MMSID:n syöttäminen tai muokkaaminen DSC SETUP GROUP SETUP INDIV REPLY >ATIS MMSID INPUT ATIS MMSID 9 INPUT ATIS MMSID >STORE CANCEL INPUT AGAIN ATIS MMSID 9 ATIS MMSID >STORE CANCEL Vain mallissa VHF 7100EU. ATIS MMSID alkaa aina numerolla 9. ATIS MMSID:n syöttäminen: NAVMAN 23

24 1. Valitse DSC SETUP ja sitten ATIS MMSID. 2. Jos syötät ATIS MMSID -tunnuksen ensimmäisen kerran, näyttöön tulee katkoviiva. Kirjoita ATIS MMSID -tunnus katkoviivalle. Ensimmäinen numero on aina 9. Vahvista jokainen numero painamalla ENT ja siirry seuraavaan numeroon. Jos teet virheen, paina näppäintä -, kunnes näyttöön tulee <. Siirry takaisin ja korjaa syöttö painamalla ENT. Jos muokkaat jo olemassa olevaa ATIS MMSID:tä, tämä tulee näyttöön. Tee vaaditut muutokset. 3. Tallenna MMSID-tunnus painamalla ENT. 4. Vahvista ATIS MMSID -tunnus syöttämällä se uudelleen. Tallenna ATIS MMSID -tunnus pysyvästi ja palaa valikkoon painamalla ENT. You can view your stored ATIS MMSID at anytime by selecting ATIS MMSID in the main menu ATIS-toiminnon (ATIS FUNC) ottaminen käyttöön Vain mallissa VHF 7100EU. ATIS-toiminto toimii vasta sen jälkeen, kun ATIS MMSID on syötetty. (Katso edellinen osio.) DSC SETUP INDIV REPLY ATIS MMSID >ATIS FUNC ATIS FUNC >ON OFF 1. Valitse DSC SETUP ja sitten ATIS FUNC. 2. Valitse ON (päälle), jolloin ATIS-toiminto otetaan käyttöön ja DSC-toiminto poistetaan automaattisesti käytöstä. ATIS-ilmaisin tulee näyttöön. ATIS ON (päällä)- ja DSC ON (päällä) -asetukset eivät ole mahdollisia samaan aikaan. Kun valitset toisen näistä, toinen kytketään OFF-tilaan (pois). Jos sekä DSC että ATIS ovat molemmat OFF-tilassa (pois), DSC on kytkettävä ON-tilaan (päälle), jotta DSC toimii normaalisti. Näytössä on kaksi ilmaisinta, jotka osoittavat nykyisen tilan: Jos DSC-ilmaisin on näytössä, DSC on käytössä. Jos taas ATIS-ilmaisin on näytössä, ATIS on käytössä. 4-6 DSC-toiminnon valinnat (DSC FUNC) DSC-toiminto voidaan poistaa käytöstä, mutta tätä ei suositella. DSC SETUP GROUP SETUP INDIV REPLY >DSC FUNC DSC FUNC >ON OFF 1. Valitse DSC SETUP ja sitten DSC FUNC. 2. Valitse asetus ON painamalla ENT, jolloin DSC-toiminto tulee käyttöön. Tämä poistaa ATIS-toiminnon automaattisesti käytöstä. DSC-ilmaisin tulee näyttöön. ATIS ON (päällä)- ja DSC ON (päällä) -asetukset eivät ole mahdollisia samaan aikaan. Kun valitset toisen näistä, toinen kytketään OFF-tilaan (pois). Jos sekä DSC että ATIS ovat molemmat OFF-tilassa (pois), DSC on kytkettävä ON-tilaan (päälle), jotta DSC toimii normaalisti. 24 NAVMAN

25 Näytössä on kaksi ilmaisinta, jotka osoittavat nykyisen tilan: Jos DSC-ilmaisin on näytössä, DSC on toiminnassa. Jos ATIS-ilmaisin on näytössä, ATIS on toiminnassa. 4-7 LL-pollauspuheluiden vastaustyyppi (LL REPLY) Voit asettaa radion vastaamaan LL-pollauspyyntöön yhdellä kolmesta eri tavasta: AUTO MANUAL OFF radio vastaa automaattisesti ystäväluettelon soittajalta tulevaan LLpollauspyyntöön. valitse, vastataanko ystäväluettelon soittajalta tulevaan LLpollauspyyntöön automaattisesti vai ei. ystäväluettelon soittajalta tulevaan LL-pollauspyyntöön ei vastatalainkaan. DSC SETUP INDIV REPLY DSC FUNC >LL REPLY LL REPLY >AUTO MANUAL OFF 1. Valitse DSC SETUP ja sitten LL REPLY. 2. Valitse vastaustyyppi ja vahvista valinta ja palaa valikkoon painamalla ENT. NAVMAN 25

26 Osio 5 DSC-puheluiden lähettäminen ja vastaanottaminen Nämä DSC-toiminnot ovat käytettävissä vain malleissa VHF 7100US ja VHF 7100EU. DSC-toimintojen käyttö edellyttää voimassa olevan MMSID-tunnuksen syöttämistä. 5-1 MIKÄ DSC ON? DSC (digitaalinen selektiivipuhelu eli Digital Selective Calling) on puoliautomaattinen tapa muodostaa VHF-, MF- ja HF-radiopuheluita. IMO (kansainvälinen merenkulkuorganisaatio eli International Maritime Organization) on suunnitellut sen kansainväliseksi standardiksi ja se on osa maailmanlaajuista merenkulun hätäkutsu- ja turvallisuusjärjestelmää GMDSS:ää (Global Maritime Distress and Safety System). Tällä hetkellä sinua vaaditaan kuuntelemaan hätäkutsukanavaa 16, mutta DSC korvaa ennen pitkää hätäkutsutaajuuksien valvontavuorot. DSC:n avulla lähetetään merenkulkuun liittyviä rutiinitietoja ja tärkeitä turvallisuustietoja. DSC:n avulla voidaan lähettää ja vastaanottaa puheluita mistä tahansa aluksesta tai rannikkoasemalta, jonka radiossa on DSC-toiminto ja jonka radio on kuuluvuusalueella. Puhelut voidaan luokitella hätäpuheluiksi, kiireellisiksi puheluiksi, turvallisuuteen liittyviksi puheluiksi tai rutiinipuheluiksi. DSC valitsee työkanavan automaattisesti. 5-2 DSC-puheluiden lähettäminen >INDIVIDUAL INDIV ACK LAST GROUP 1. Paina CALL MENU, jolloin näet, minkä tyyppisiä DSC-puheluita voidaan soittaa. Huomaa, että näytössä voidaan näyttää kerralla enintään neljä DSC-puhelutyyppiä. 2. Paina + tai - ja selaa DSC-puhelutyyppejä, kunnes kohdistin on haluamassasi kohdassa. Paina sitten ENT. DSC-puhelutyypit ovat: INDIVIDUAL LAST CALL GROUP ALL SHIPS CALL LOG DIST LOG LL REQUEST Soita rutiinipuhelu tai anna ilmoitus uudelle soittajalle tai ystävälle. Katso osiot 5-2-1, ja Näytä viimeisimmän saapuneen puhelun tiedot. Katso osio Soita puhelu yhdelle kolmesta ryhmästä. Katso osio Kaikkien alusten kutsuminen (All Ships). Katso osio 5-2-6, Näytä 20 viimeisimmän saapuneen puhelun tiedot. Katso osio Näytä 10 viimeisimmän hätäpuhelun tiedot. Katso osio Pyydä ystävän LL-sijaintia. Katso osio NAVMAN

27 5-2-1 Rutiinipuhelun soittaminen (yksittäinen) DSC CALL >INDIVIDUAL LAST CALL GROUP INDIVIDUAL >MANUAL NEW BOBBY D REBECCA T MANUAL MMSID INDIVIDUAL ROUTINE >SET CHANNEL INDIVIDUAL ROUTINE >SEND? INDIVIDUAL ROUTINE CALLING INDIVIDUAL ROUTINE WAITING ACK INDIV ACK PRESS PTT ESC > EXIT Voit soittaa kenelle tahansa muulle henkilölle, jolla on DSC-yhteensopiva radio. 1. Paina CALL/MENU siirtyäksesi DSC-tilaan. Valitse sitten INDIVIDUAL. Näin voit soittaa toiselle henkilölle. 2. Valitse MANUAL NEW, kun haluat soittaa henkilölle, joka ei ole ystäväluettelossa. Valitse muussa tapauksessa ystävän nimi. Paina ENT. Jos valitsit MANUAL NEW, sinun on annettava käyttäjän MMSID-tunnus ja painettava sitten ENT. 3. Valitse käytettävä kanava ja paina ENT. (Huomaa: Kaksisuuntaisille kanaville ei yleensä voida soittaa ja ne poistetaan automaattisesti ehdotetusta puheluluettelosta. Jos puhelun vastaanottajana on rannikkoasema, radio tunnistaa tämän ja valitsee oikean kanavan.) 4. Radio kokoaa puhelun tiedot yhteen ja pyytää vahvistusta puhelun lähettämiselle (SEND?). Lähetä puhelu painamalla ENT. Radio siirtyy kanavalle CH76, Tx-ilmaisin näkyy näytössä, kun DSC-puhelua lähetetään. 5. Jos puhelu kuitataan (ACK), puhu painamalla PTT. Jos et saa vastausta, yritä soittaa puhelu uudelleen. Katso osio Rutiinipuhelun yrittäminen uudelleen VHF7100 SEND AGAIN? >YES CANCEL 1. Jos et saa puheluusi vastausta minuuttiin (UNABLE TO VHF7100 ACKNOWLEDGE), radio kysyy, haluatko yrittää soittaa uudelleen. (SEND AGAIN?). 2. Yritä soittaa uudelleen valitsemalla YES ja painamalla ENT. Radio toistaa tämän jakson kahdesti. Jos puhelu ei vieläkään mene läpi, radio palaa normaaliin toimintatilaan Yksittäisen saapuvan puhelun kuittaaminen (INDIV) RCV: INDIV ENTER > ACK ESC > EXIT VHF 7100EU -mallissa vaaditaan, että käyttäjä lähettää manuaalisesti kuittauksen yhteyttä pyytävälle radiolle. Lähetä kuittaus painamalla ENT tai peruuta painamalla ESC. VHF 7100US lähettää automaattisesti kuittauksen pyytävälle radiolle 10 sekunnin kuluessa puhelun vastaanottamisesta. NAVMAN 27

28 5-2-4 Uusimman saapuneen puhelun toistaminen (LAST) DSC CALL INDIVIDUAL >LAST CALL GROUP VHF7100 USA INDIVIDUAL ROUTINE 10:22AM LOC VHF7100 USA INDIVIDUAL ROUTINE >SET CHANNEL VHF7100 USA INDIVIDUAL ROUTINE >SEND? Tämä toiminto on hyödyllinen, joten sitä käytetäänkin usein. 1. Paina CALL/MENU siirtyäksesi DSC-tilaan. LAST CALL valitaan automaattisesti. Näytä viimeisimmän saapuneen puhelun yhteystiedot painamalla ENT. 2. Valitse käytettävä kanava ja paina ENT. (Huomaa: Kaksisuuntaisille kanaville ei yleensä voida soittaa ja ne poistetaan automaattisesti ehdotetusta puheluluettelosta. Jos puhelun vastaanottajana on rannikkoasema, radio tunnistaa tämän ja valitsee oikean kanavan.) 3. Radio kokoaa puhelun tiedot yhteen ja pyytää vahvistusta puhelun lähettämiselle (SEND?). Lähetä puhelu painamalla ENT ja jatka sitten osion ohjeiden mukaisesti Ryhmälle soittaminen (GROUP) DSC CALL INDIVIDUAL LAST CALL >GROUP SELECT GROUP >RD GROUP GROUP #2 GROUP#3 RD GROUP ROUTINE >SET CHANNEL VHF7100 USA INDIVIDUAL ROUTINE >SEND? 1. Paina CALL/MENU siirtyäksesi DSC-tilaan. Valitse sitten GROUP. Radio näyttää ryhmien nimet. 2. Valitse se ryhmä, jolle haluat soittaa (ryhmän MMSID-tunnus on asetettava ennen soittamista). Aseta sitten kanava ja jatka osiossa selitetyllä tavalla KAIKILLE ALUKSILLE SOITTAMINEN (ALL SHIPS) DSC CALL LAST CALL GROUP >ALL SHIPS ALL SHIPS >URGENCY SAFETY ROUTINE ALL SHIPS URGENCY >YES NO ALL SHIPS ROUTINE -puheluvaihtoehto on vain mallissa VHF 7100US. 1. Paina CALL/MENU siirtyäksesi DSC-tilaan. Valitse sitten ALL SHIPS. 2. Prioriteetiksi valitaan automaattisesti URGENCY (kiireellinen). Valittavana on seuraavat puhelun prioriteettivaihtoehdot: URGENCY Käytä tätä vaihtoehtoa, kun käsillä on vakava tilanne tai ongelma, joka voi johtaa hätätilanteeseen. SAFETY Käytä tätä, kun haluat lähettää turvallisuutta koskevia tietoja muille aluksille. ROUTINE Käytä tätä rutiinipuheluihin (vain mallissa VHF 7100US). 3. CH16 valitaan automaattisesti työkanavaksi. Radio pyytää myös vahvistusta ALL SHIPS -puhelulle. Valitse YES ja lähetä puhelu painamalla ENT. Jatka osiossa selitetyllä tavalla. 28 NAVMAN

29 5-2-7 Puhelulokin (CALL LOG) avulla soittaminen DSC CALL GROUP ALL SHIPS >CALL LOG 11 VHF7100 INDIVIDUAL ROUTINE 10:45PM LOC VHF7100 >CALL BACK DELETE VHF7100 INDIVIDUAL ROUTINE >SET CHANNEL VHF7100 INDIVIDUAL ROUTINE >SEND? Puhelulokissa on 20 viimeisimmän saapuneen puhelun yhteystiedot, joten voit toistaa nämä puhelut nopeasti. 1. Paina CALL/MENU siirtyäksesi DSC-tilaan. Valitse sitten CALL LOG. Selaa haluamiesi yhteystietojen kohdalle. Radio näyttää uusimman saapuneen puhelun yhteystiedot ensimmäisenä (01). Esimerkissä näytetään 11. uusimman puhelun yhteystiedot. 2. Vahvista puhelun toistaminen eli takaisinsoitto painamalla ENT. Valitse sitten työkanava ja lähetä puhelu painamalla ENT. Jatka osiossa selitetyllä tavalla. 5,2,8 Hätälokin (DIST LOG) avulla soittaminen DSC CALL ALL SHIPS CALL LOG >DIST LOG 02 10:03 UTC VHF7100 (xxx) 82º50. N 27º45. W DISTRESS RELAY PIRACY VHF7100 >CALL BACK DELETE VHF7100 INDIVIDUAL ROUTINE >SET CHANNEL VHF7100 INDIVIDUAL ROUTINE >SEND? Hätälokissa on 10 viimeisimmän välitetyn hätäpuhelun yhteystiedot, joten voit toistaa nämä puhelut nopeasti. Yritä muodostaa keskusteluyhteys aina ensin kanavalla CH16 seuraavasti: 1. Paina CALL/MENU siirtyäksesi DSC-tilaan. Valitse sitten DIST LOG. 2. Viimeisimmäksi vastaanotettu hätäpuhelu näkyy hätälokissa ensimmäisenä (01). Valitse se kohta, johon haluat soittaa, ja paina sitten ENT. Tiedot näytetään kahdessa eri ruudussa, jotka vaihtelevat 1,5 sekunnin välein. Ensimmäisessä ruudussa näytetään hätätilanteessa olevan aluksen sijainti ja nimi tai MMSID-tunnus. Toisessa ruudussa näytetään mahdollisesti määritetty hätätilanteen luonne sekä hätäpuhelun välittäneen aluksen MMSID-tunnus. 3. Aseta kanava ja jatka osiossa selitetyllä tavalla. NAVMAN 29

30 5-2-9 Ystävän LL-sijainnin pyytäminen (LL REQUEST) DSC CALL CALL LOG DIST LOG >LL REQUEST LL REQUEST >SAM VHF7100 BUDDY #3 SAM LL REQUEST >SEND? SAM LL REQUEST CALLING... channel name SAM LL REQUEST AWAITING ACK 1. Paina CALL/MENU siirtyäksesi DSC-tilaan. Valitse sitten LL REQUEST. 2. Valitse se ystävä, jonka LL-sijainnin haluat pyytää. Lähetä pyyntö sitten painamalla ENT. (Katso kuittausohjeet osiosta ) 3. Työkanavan nimi näytetään, kun radio odottaa kuittausta ystävältä. Jos vastausta ei saada 1 minuutissa, radio kysyy. haluatko yrittää uudelleen. Jatka osiossa selitetyllä tavalla. 5-3 DSC-puheluiden vastaanottaminen Kuuluvuusalueella olevista aluksista voidaan vastaanottaa useita eri DSC-puhelutyyppejä eri prioriteettitasoilla: DISTRESS Katso osio 6. ALL SHIPS Urgency- tai Safety-prioriteetti (katso osio 5-3-1) INDIVIDUAL Urgency-, Safety- tai Routine-prioriteetti (katso osio 5-3-2) GROUP Vain Routine-prioriteetti (katso osio 5-3-3) GEOGRAPHIC Vain Routine-prioriteetti (katso osio 5-3-4) POLLED POSITION Vain Routine-prioriteetti (katso osio 5-3-5) Radiosta kuuluu hälytysääni, minkä lisäksi näytössä vilkkuu puhelimen kuvake. 30 NAVMAN
