1 Dell OptiPlex 3060 Tower Määritysopas ja tekniset tiedot Säädösten mukainen malli: D18M Säädösten mukainen tyyppi: D18M005

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Tark. A00

3 Sisällysluettelo 1 Tietokoneen asentaminen Kotelo... 9 Näkymä edestä...9 Näkymä takaa Järjestelmätiedot Suoritin...11 Muisti...12 Tallennuslaitteet...12 Piirisarja Tallennuslaitteiden yhdistelmät...13 Ääni...13 Video Tiedonsiirto Portit ja liittimet...15 Emolevyn liittimet Virtalähde...15 Fyysiset järjestelmän mitat Tietoturva Käyttöympäristö Järjestelmän asennusohjelma BIOS yleisesti...18 Yleiset valinnat Järjestelmätiedot Video-näytön asetukset Tietoturva Secure Boot -asetukset Intel-ohjelmistosuojan laajennuksen asetukset Suorituskyky Virranhallinta Post-toiminta Virtualization Support...26 Langattoman yhteyden vaihtoehdot...27 Huolto Järjestelmälokit...28 Lisäasetukset...28 Ongelmien ratkaiseminen SupportAssistin avulla Ohjelma Tuetut käyttöjärjestelmät ajureiden lataaminen...29 Sisällysluettelo 3

4 Verkkosovittimen ohjaimet...30 Ääniohjaimet Näyttösovitin Suojausohjaimet Tallennustilan ohjain Järjestelmälaitteiden ohjaimet Muut laiteohjaimet Avun saaminen...34 Dellin yhteystiedot Sisällysluettelo

5 Tietokoneen asentaminen 1 1 Kytke näppäimistö ja hiiri. 2 Muodosta kiinteä tai langaton verkkoyhteys. 3 Kytke näyttö. Tietokoneen asentaminen 5

6 HUOMAUTUS: Jos tilasit tietokoneen erillisellä näytönohjaimella, tietokoneen takapaneelin HDMI- ja Display-portit on peitetty. Kytke näyttö erilliseen näytönohjaimeen. 4 Kytke virtakaapeli. 5 Paina virtapainiketta. 6 Tietokoneen asentaminen

7 6 Suorita Windowsin asennus loppuun noudattamalla näytön ohjeita: a Yhdistä verkkoon. b Kirjaudu Microsoft-tilillesi tai luo uusi tili. 7 Paikanna Dell-sovellukset. Tietokoneen asentaminen 7

8 Taulukko 1. Paikanna Dell-sovellukset Rekisteröi tietokone Dell Help and Support -sovellus SupportAssist Tarkista päivitysten saatavuus ja päivitä tietokone 8 Tietokoneen asentaminen

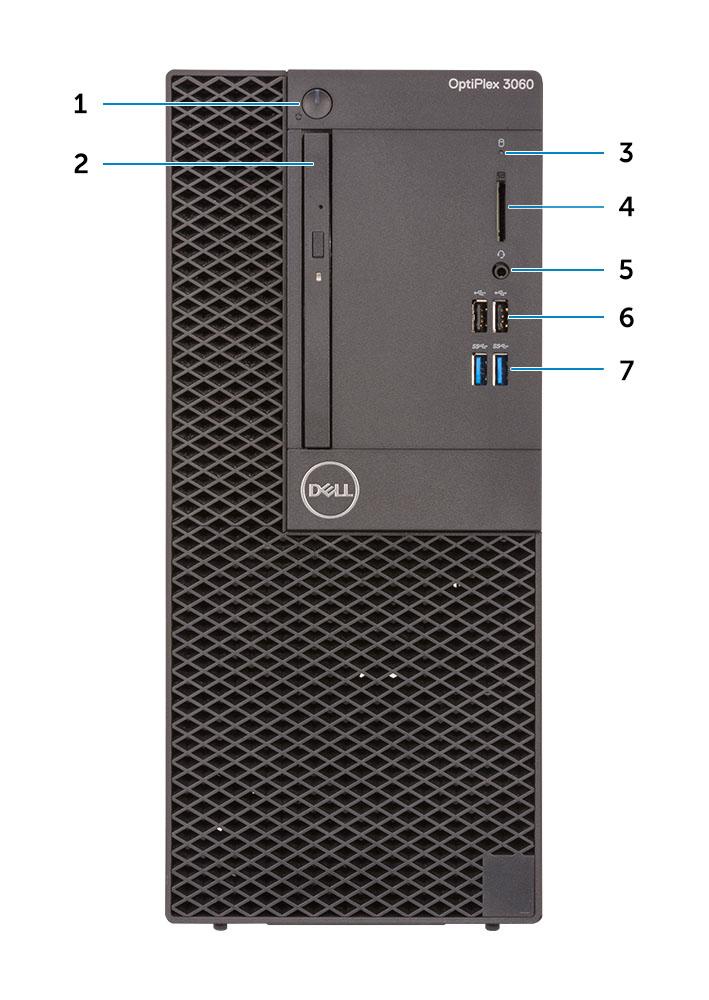

9 2 Kotelo Tässä kappaleessa esitetään kotelo eri suunnista, sen portit ja liittimet sekä FN-pikanäppäinyhdistelmät. Aiheet: Näkymä edestä Näkymä takaa Näkymä edestä 1 Virtapainike ja virran valo 2 Optinen asema (valinnainen) 3 Kiintolevyn toimintavalo 4 Muistikortinlukija (valinnainen) 5 Kuulokeliitäntä / yleinen ääniliitäntä 6 USB 2.0 -portit (2) 7 USB 3.1 Gen 1 -portit (2) Kotelo 9

10 Näkymä takaa 1 Linjalähtöportti 2 Sarjaportti (valinnainen) 3 HDMI-portti 4 DP/HDMI2.0b/VGA -portti (valinnainen) 5 DisplayPort 6 USB 3.1 Gen 1 -portit (2) 7 Huoltomerkki 8 USB 2.0 -portit (SmartPower On -tuki) 9 Verkkoportti 10 Laajennuskorttipaikat (4) 11 Virtaliitäntä 12 Ulkoiset antenniliitännät (2) (valinnainen) 13 Virtalähteen diagnostiikkamerkkivalo 14 Kensington-suojakaapelin paikka 15 Riippulukkorenkaat 10 Kotelo

11 3 Järjestelmätiedot HUOMAUTUS: Ominaisuudet riippuvat alueesta. Alla luetellaan ainoastaan ne tekniset tiedot, jotka laki vaatii lähetettäväksi tietokoneen mukana. Lisätietoja tietokoneen kokoonpanosta saat siirtymällä kohtaan Ohje ja tuki Windows-käyttöjärjestelmässä ja valitsemalla vaihtoehdon, joka esittää tietokoneen tiedot. Aiheet: Suoritin Muisti Tallennuslaitteet Piirisarja Tallennuslaitteiden yhdistelmät Ääni Video Tiedonsiirto Portit ja liittimet Emolevyn liittimet Virtalähde Fyysiset järjestelmän mitat Tietoturva Käyttöympäristö Suoritin Global Standard Products (GSP) ovat osa Dellin suhdetuotteita, joiden saatavuutta hallitaan ja siirrot synkronoidaan maailmanlaajuisesti. Niillä varmistetaan, että sama alusta on ostettavissa maailmanlaajuisesti. Tällä tavalla asiakkaat voivat vähentää hallittavien kokoonpanojen määrää maailmanlaajuisesti ja siten vähentää kustannuksia. Niiden avulla yritykset voivat myös ottaa käyttöön yleisiä IT-standardeja lukitsemalla tietyt tuotekokoonpanot maailmanlaajuisesti. Alla luetellut GSP-suorittimet tuodaan Dellin asiakkaiden saataville. HUOMAUTUS: Suoritinnumerot eivät ilmaise suorituskykyä. Suorittimien saatavuus voi muuttua ja vaihdella alueittain/maittain. Taulukko 2. Suorittimen tekniset tiedot Tyyppi Intel Celeron G4900 (2 ydintä/2 Mt/2T/jopa 3,1 GHz/65 W); Windows 10-/Linux-tuki Intel Pentium Gold G5400 (2 ydintä/4 Mt/4T/3,7 GHz/65 W); Windows 10-/Linux-tuki Intel Pentium Gold G5500 (2 ydintä/4 Mt/4T/3,8 GHz/65 W); Windows 10-/Linux-tuki Intel Core i (4 ydintä/6 Mt/4T/3,6 GHz/65 W); Windows 10-/Linux-tuki UMA Graphics Intel UHD Graphics 610 jaetulla grafiikkamuistilla Intel UHD Graphics 610 jaetulla grafiikkamuistilla Intel Ultra HD Graphics 630 Intel HD Graphics 630 Järjestelmätiedot 11

12 Tyyppi Intel Core i (4 ydintä/8 Mt/4T/3,7 GHz/65 W); Windows 10-/Linux-tuki Intel Core i (6 ydintä/9 Mt/6T/jopa 4,0 GHz/65 W); Windows 10-/Linux-tuki Intel Core i (6 ydintä/9 Mt/6T/jopa 4,1 GHz/65 W); Windows 10-/Linux-tuki Intel Core i (6 ydintä/12 Mt/12T/jopa 4,6 GHz/65 W); Windows 10-/Linux-tuki UMA Graphics Intel HD Graphics 630 Intel HD Graphics 630 Intel HD Graphics 630 Intel HD Graphics 630 Muisti Taulukko 3. Muistin tekniset tiedot Muistin vähimmäiskokoonpano Muistin enimmäiskokoonpano Paikkojen määrä Tuettu enimmäismuisti paikkaa kohti Muistivaihtoehdot Tyyppi Nopeus 4 Gt 32 Gt 2 UDIMM 16 Gt 4 Gt 1 x 4 Gt 8 Gt 1 x 8 Gt 8 Gt 2 x 4 Gt 16 Gt 2 x 8 Gt 16 Gt 1 x 16 Gt 32 Gt 2 x 16 Gt DDR4 SDRAM (ei ECC-muistia) MHz MHz Celeron-, Pentium- ja i3-suorittimet Tallennuslaitteet Taulukko 4. Tallennuslaitteiden tekniset tiedot Tyyppi Muotokerroin Liitäntä Kapasiteetti Yksi puolijohdeasema (SSD) M tai 2280 SATA AHCI, jopa 6 Gbps PCIe 3 x4 NVME, jopa 32 Gbps SATA C20 SED SSD Jopa 512 Gt Jopa 1 Tt Jopa 512 Gt Yksi 3,5 tuuman SATA 3.0, jopa 6 Gbps Jopa 2 Tt, jopa kierr./min Yksi 2,5 tuuman kiintolevy (HDD) SATA AHCI, jopa 6 Gbps Jopa 2 Tt, jopa kierr./min Yksi 2,5 tuuman itsesalaava asema, kiintolevy (SED HDD) SATA AHCI, jopa 6 Gbps Jopa 512 Gt, jopa kierr./min 12 Järjestelmätiedot

13 Piirisarja Taulukko 5. Piirisarjan tekniset tiedot Tyyppi Säilyvä muisti piirisarjassa BIOS-kokoonpanon SPI (Serial Peripheral Interface) Trusted Platform Module (TPM) 2.0 -tietoturvalaite (erillinen TPM käytössä) Intel H370 Kyllä 256 Mbit (32 Mt) piirisarjan SPI_FLASH-muistissa 24 Kt piirisarjan TPM 2.0 -muistissa Valmisohjelmisto-TPM (erillinen TPM poistettu käytöstä) NIC EEPROM Tallennuslaitteiden yhdistelmät Oletusarvoisesti Platform Trust Technology -ominaisuus on näkyvissä käyttöjärjestelmälle LOM-kokoonpano sisältyy LOM e-fuseen ei erillistä LOM EEPROMia Taulukko 6. Tallennuslaitteiden yhdistelmät Ensisijainen/käynnistysasema Toissijainen asema 1 x M.2-asema Intel Optane -muisti 1 x 2,5 tuuman kiintolevy ja M.2 Optane 2,5 :n 500 Gt:n kiintolevy (7 200 kierr./min) + Intel Optane -muisti 1 x 2,5 tuuman kiintolevy ja M.2 Optane 2,5 :n 1 Tt:n kiintolevy (7 200 kierr./min) + Intel Optane -muisti 1 x 2,5 tuuman kiintolevy ja M.2 Optane 2,5 :n 2 Tt:n kiintolevy (5 400 kierr./min) + Intel Optane -muisti 1 x 3,5 tuuman kiintolevy ja M.2 Optane 3,5 :n 500 Gt:n kiintolevy (7 200 kierr./min) + Intel Optane -muisti 1 x 3,5 tuuman kiintolevy ja M.2 Optane 3,5 :n 1 Tt:n kiintolevy (7 200 kierr./min) + Intel Optane -muisti 1 x 3,5 tuuman kiintolevy ja M.2 Optane 3,5 :n 2 Tt:n kiintolevy (7200 kierr./min) + Intel Optane -muisti Ääni Taulukko 7. Äänitiedot Kontrolleri Tyyppi Kaiuttimet Liitäntä Realtek ALC3234 Integroitu Sisäinen kaiutin (mono) Dell 2.0 -kaiutinjärjestelmä AE215 (valinnainen) Dell 2.1 -kaiutinjärjestelmä AE415 (valinnainen) Dell AX210 USB -stereokaiuttimet (valinnainen) Dell Wireless 360 -kaiutinjärjestelmä AE715 (valinnainen) AC511 -äänipalkki (valinnainen) Dell Professional -äänipalkki AE515 (valinnainen) Dell-stereoäänipalkki AX510 (valinnainen) Järjestelmätiedot 13

14 Dell Performance USB -kuulokkeet AE2 (valinnainen) Dell Pro -stereokuulokkeet UC150/UC350 (valinnainen) Sisäinen kaiutinvahvistin 2 W (RMS) kanavaa kohden Video Taulukko 8. Video Kontrolleri Tyyppi CPU-riippuvuus Näyttömuistin tyyppi Kapasiteetti Ulkoisen näytön tuki Enimmäistarkkuus Intel UHD Graphics 630 UMA Intel Pentium Gold G5500T Integroitu Jaettu järjestelmämuisti DisplayPort HDMI 1.4 VGA: 2048x1536@60 Hz HDMI : 1920x1080@60 Hz Intel UHD Graphics 610 UMA Intel Celeron G4900T Intel Pentium Gold G5400T Integroitu Jaettu järjestelmämuisti DisplayPort HDMI 1.4 VGA: 2048x1536@60 Hz HDMI : 1920x1080@60 Hz Intel HD Graphics 630 UMA Intel Core i3-8100t Intel Core i3-8300t Integroitu Jaettu järjestelmämuisti DisplayPort HDMI 1.4 VGA: 2048x1536@60 Hz HDMI : 1920x1080@60 Hz Intel Core i5-8400t Intel Core i5-8500t Intel Core i7-8700t Tiedonsiirto Taulukko 9. Tiedonsiirto Verkkokortti Realtek RTL8111HSD-CG Ethernet LAN 10/100/1000 Langaton Qualcomm QCA9377 Dual-band 1x ac Wireless ja MU- MIMO + Bluetooth 4.1 Qualcomm QCA61x4A Dual-band 2x ac Wireless ja MU- MIMO + Bluetooth 4.2 Intel Wireless-AC 9560, Dual-band 2x ac Wi-Fi ja MU- MIMO + Bluetooth 5 14 Järjestelmätiedot

15 Portit ja liittimet Taulukko 10. Portit ja liittimet Muistikortinlukija USB Tietoturva Ääni Video Verkkokortti Sarjaportti Rinnakkaisportti microsd 4.0 -muistinkortinlukija (valinnainen) Kaksi USB 2.0 -porttia Kaksi USB 2.0 -porttia (tukee Smart Power Onia) Neljä USB 3.1 Gen 1 -porttia Kensington-lukkopaikka Yleinen ääniliitin Melua vaimentava mikrofonisarja DisplayPort HDMI 1.4 (UMA) DP/HDMI2.0b/VGA-portti (valinnainen) Yksi RJ-45-liitin Yksi sarjaportti (valinnainen) Yksi rinnakkaisportti (valinnainen) Emolevyn liittimet Taulukko 11. Emolevyn liittimet M.2-liittimet M.2-liittimet Sarja-ATA-liitin (SATA) /2280 (2280 tallennusta varten) (avaimellinen integroidun tai erillisen WiFi-yhteyden tukemiseksi) 3 (kahden portin vakiotuki, tark. 3.0, muiden porttien vakiotuki, tark. 2.0 PCIe X16 -korttipaikka 1 (vakiotuki, tark. 3.0) PCIe X1 -korttipaikka 3 Virtalähde Taulukko 12. Virtalähde Tulojännite Ottovirta (maksimi) VAC, 47 Hz/63 Hz 260 W PSU (APFC Full range) (vain Kiina) 260 W PSU (EPA Bronze) Järjestelmätiedot 15

16 260 W PSU (EPA Platinum) (vain Brasilia) Fyysiset järjestelmän mitat Taulukko 13. Fyysiset järjestelmän mitat Kotelon tilavuus (litraa) Kotelon paino (paunaa / kg) 17.49/7.93 Taulukko 14. Kotelon mitat Korkeus (tuumaa / cm) 13.8/35 Leveys (tuumaa / cm) 6.10/15.40 Syvyys (tuumaa / cm) 10.80/27.40 Toimituspaino (paunaa / kg, sisältää pakkausmateriaalit) 20.96/9.43 Taulukko 15. Pakkausparametrit Korkeus (tuumaa / cm) 13.19/33.50 Leveys (tuumaa / cm) 19.40/49.40 Syvyys (tuumaa / cm) 15.50/39.40 Tietoturva Taulukko 16. Tietoturva Tekniset tiedot Trusted Platform Module (TPM) Kaapelinsuojus Kotelon tunkeutumiskytkin Dell Smartcard -näppäimistö Kotelon lukkopaikan ja renkaan tuki Optiplex 3060 Torni Intergroitu emolevyyn Valinnainen Valinnainen Valinnainen Vakio 1 TPM ei ole saatavilla kaikissa maissa. Käyttöympäristö HUOMAUTUS: Lisätietoja Dellin ympäristöominaisuuksista on ympäristövaikutusten osassa. Katso oman alueesi saatavuus. 16 Järjestelmätiedot

17 Taulukko 17. Käyttöympäristö Energiaa säästävä virtalähde Valinnainen 80 Plus Bronze -sertifiointi 260 W EPA bronze 80 Plus Platinum -sertifiointi 260 W EPA platinum Asiakkaan vaihdettavissa oleva yksikkö Kierrätettävä pakkaus MultiPack-pakkaus Ei Kyllä Valinnainen, vain Yhdysvallat Järjestelmätiedot 17

18 Järjestelmän asennusohjelma 4 Järjestelmän asennusohjelman avulla voit hallita pöytäkoneen laitteistoa ja määrittää BIOS-tason asetuksia. Järjestelmän asennusohjelman kautta voit muuttaa NVRAM-asetuksia, kun lisäät tai poistat laitteita esittää järjestelmän laitteistokokoonpanon ottaa integroituja laitteita käyttöön tai poistaa ne käytöstä määrittää suorituskyvyn ja virranhallinnan kynnysarvot hallita tietokoneen suojausta Aiheet: BIOS yleisesti Yleiset valinnat Järjestelmätiedot Video-näytön asetukset Tietoturva Secure Boot -asetukset Intel-ohjelmistosuojan laajennuksen asetukset Suorituskyky Virranhallinta Post-toiminta Virtualization Support Langattoman yhteyden vaihtoehdot Huolto Järjestelmälokit Lisäasetukset Ongelmien ratkaiseminen SupportAssistin avulla BIOS yleisesti VAROITUS: Älä muuta BIOS-asennusohjelman asetuksia, ellet ole kokenut tietokoneen käyttäjä. Tietyt muutokset voivat saada tietokoneen toimimaan virheellisesti. HUOMAUTUS: Ennen BIOS-asennusohjelman käyttämistä on suositeltavaa kirjoittaa BIOS-asennusnäytön tiedot muistiin tulevaa käyttöä varten. BIOS-asennusohjelmalla voit saada tietoja tietokoneesen asennetuista laitteista, kuten RAM-muistin määrästä ja kiintolevyn koosta. muuttaa järjestelmän kokoonpanotietoja, asettaa tai muuttaa käyttäjän valittavissa olevia asetuksia, kuten käyttäjän salasanan, asennetun kiintolevyn tyypin, peruslaitteiden käyttöönoton ja käytöstä poiston. 18 Järjestelmän asennusohjelma

19 Yleiset valinnat Taulukko 18. Yleistä Järjestelmätiedot Näyttää seuraavat tiedot: System Information: Näyttää tiedot BIOS Version (BIOS-versio), Service Tag (Huoltomerkki), Asset Tag (Laitetunnus), Ownership Tag (Hankintatunnus), Ownership Date (Hankintapäivä), Manufacture Date (Valmistuspäivä) ja Express Service Code (Pikahuoltokoodi). Memory Information (Muistin tiedot): Näyttää tiedot Memory Installed (Asennettu muisti), Memory Available (Käytettävissä oleva muisti), Memory Speed (Muistin nopeus), Memory Channel Mode (Muistikanavatila), Memory Technology (Muistiteknologia), DIMM 1 Size (DIMM 1 -koko) ja DIMM 2 Size (DIMM 2 -koko). PCI Information (PCI-tiedot): Näyttää tiedot Slot1 (Paikka1), Slot2 (Paikka2), Slot3 (Paikka3), Slot4 (Paikka4), Slot5 M.2 (Paikka5 M.2), Slot6_M.2 (Paikka6 M.2) Processor Information: Näyttää tiedot Processor Type (Suoritintyyppi), Core Count (Ydinten määrä), Processor ID (Suoritintunnus), Current Clock Speed (Sen hetkinen kellotaajuus), Minimum Clock Speed (Minimikellotaajuus), Maximum Clock Speed (Maksimikellotaajuus), Processor L2 Cache (Suorittimen L2-välimuisti), Processor L3 Cache (Suorittimen L3- välimuisti), HT Capable (HT-tuki) ja 64-Bit Technology (64 bitin teknologia). Device Information (Laitetiedot): Näyttää tiedot SATA-0, SATA 1, SATA 2, SATA 3, M.2 PCIe SSD-0, LOM MAC Address (LOM MAC -osoite), Video Controller (näytönohjain), Audio Controller (ääniohjain), Wi-Fi Device (Wi-Fi-laite) ja Bluetooth Device (Bluetooth-laite). Boot Sequence Käynnistyksen lisäasetukset Määrittää järjestyksen, jossa tietokone pyrkii etsimään käyttöjärjestelmää tässä luettelossa määritetyistä laitteista. Voit ottaa vanhat ROM-levyt käyttöön UEFI-käynnistystilassa. Tämä vaihtoehto on valittu oletusarvoisesti. Enable Legacy Option ROMs (oletusasetus) Enable Attempt Legacy Boot UEFI Boot Path Security Tämän vaihtoehdon avulla voit hallita, kehottaako järjestelmä käyttäjää syöttämään järjestelmänvalvojan salasanan, kun UEFI-käynnistyspolku käynnistetään F12-käynnistysvalikosta. Always, Except Internal HDD (oletusasetus) Always (Aina) Never (Ei koskaan) Date/Time Voit muuttaa päivämäärä- ja kellonaika-asetuksia. Järjestelmän päivämäärän ja kellonajan muutokset tulevat voimaan välittömästi.. Järjestelmätiedot Taulukko 19. Järjestelmän kokoonpano Integrated NIC Voit hallita kiinteää LAN-kontrolleria. a Enable UEFI Network Stack (Ota käyttöön UEFI Network Stack) ei ole valittu oletusarvoisesti. Vaihtoehdot ovat: Disabled (Ei käytössä) Enabled (Käytössä) Enabled w/pxe (Käytössä PXE:llä) (oletusasetus) Järjestelmän asennusohjelma 19

20 HUOMAUTUS: Tässä osassa kuvattuja kohtia ei ehkä ole kaikissa tietokoneissa ja kokoonpanoissa. Serial Port Määrittää, miten sisäinen sarjaportti toimii. Valitse seuraavista vaihtoehdoista: Disabled (Ei käytössä) COM1 (valittu oletuksena) COM2 COM3 COM4 SATA Operation Voit määrittää integroidun kiintolevyohjaimen käyttötilan. Disabled (Ei käytössä) = SATA-ohjaimet on piilotettu AHCI = SATA on määritetty AHCI-tilaan. RAID ON = SATA on määritetty tukemaan RAID-tilaa (valittu oletusarvoisesti) Drives Käyttäjä voi ottaa käyttöön ja poistaa käytöstä sisäisiä asemia: SATA-0 (oletusarvoisesti käytössä) SATA-1 (oletusarvoisesti käytössä) SATA-2 (oletusarvoisesti käytössä) SATA-3 (oletusarvoisesti käytössä) M.2 PCIe SSD-0 (oletusarvoisesti käytössä) Smart Reporting USB Configuration Tämä kenttä määrittää, ilmoitetaanko integroitujen asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. Enable Smart Reporting (Ota käyttöön Smart Reporting) -vaihtoehto on oletusarvoisesti pois käytöstä. Voit ottaa integroidun USB-ohjaimen käyttöön tai poistaa sen käytöstä. Enable USB Boot Support (Ota USB-käynnistystuki käyttöön) Enable Front USB Ports (Ota etuosan USB-portit käyttöön) Enable Rear USB Ports (Ota käyttöön takaosan USB-portit) Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön. Front USB Configuration Rear USB Configuration USB PowerShare Ääni Voit ottaa etu-usb-portit käyttöön tai poistaa ne käytöstä. Kaikki portit on otettu oletusarvoisesti käyttöön. Voit ottaa taka-usb-portit käyttöön tai poistaa ne käytöstä. Kaikki portit on otettu oletusarvoisesti käyttöön. Tällä asetuksella voit ladata ulkoisia laitteita, kuten matkapuhelimia ja musiikkisoittimia. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Voit ottaa integroidun ääniohjaimen käyttöön tai poistaa sen käytöstä. Enable Audio (Ota audio käyttöön) -vaihtoehto on valittu oletusarvoisesti. Enable Microphone (Ota mikrofoni käyttöön) Enable Internal Speaker (Ota sisäinen mikrofoni käyttöön) Molemmat vaihtoehdot on valittu oletusarvoisesti. Dust Filter Maintenance Tämän avulla voit ottaa käyttöön tai poistaa käytöstä BIOS-viestit, jotka kehottavat huoltamaan tietokoneeseen asennetun valinnaisen pölynsuodattimen. BIOS luo valitun välin perusteella käynnistystä edeltävän muistutuksen puhdistaa tai vaihtaa pölynsuodatin. Disabled (Pois käytöstä) - vaihtoehto on oletusarvoisesti valittuna. 20 Järjestelmän asennusohjelma

21 Disabled (Ei käytössä) 15 päivää 30 päivää 60 päivää 90 päivää 120 päivää 150 päivää 180 päivää Miscellaneous Devices Käyttäjä voi ottaa käyttöön ja poistaa käytöstä sisäisiä laitteita. Enable Secure Digital (SD) card (Ota käyttöön suojattu SD-kortti) -vaihtoehto on oletuksena valittu. Video-näytön asetukset Enable Secure Digital (SD) Card Secure Digital (SD) Card Boot Secure Digital (SD) Card read only mode (SD-kortti kirjoitussuojattu) Taulukko 20. Video Primary Display Voit valita ensisijaisen näytön, kun järjestelmässä on useita näytönohjaimia. Auto (Automaattinen) (oletus) Intel HD Graphics HUOMAUTUS: Jos et valitse asetusta Auto, kiinteä grafiikkalaite on käytettävissä. Tietoturva Taulukko 21. Tietoturva Admin Password System Password Internal HDD-0 Password Strong Password Password Configuration Password Bypass Mahdollistaa järjestelmänvalvojan salasanan määrittämisen, muuttamisen tai poistamisen. Mahdollistaa järjestelmän salasanan määrittämisen, muuttamisen tai poistamisen. Mahdollistaa tietokoneen sisäisen kiintolevyn salasanan määrittämisen, muuttamisen tai poistamisen. Tällä asetuksella järjestelmän vahva salasana voidaan ottaa käyttöön tai poistaa käytöstä. Käyttäjä voi määrittää valvojan salasanassa ja järjestelmän salasanassa sallittujen merkkien minimi- ja maksimimäärän. Merkkialue on Tällä asetuksella voit ohittaa järjestelmän (käynnistys-) salasanan sekä sisäisen kiintolevyn salasanan kyselyt järjestelmää käynnistettäessä uudelleen. Disabled (Poissa käytöstä) Kysy aina järjestelmän ja sisäisen kiintolevyn salasanaa, kun ne on määritetty. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Reboot Bypass (Uudelleenkäynnistyssalasana) Ohita salasana uudelleenkäynnistyksessä (lämmin käynnistys). Järjestelmän asennusohjelma 21

22 HUOMAUTUS: Järjestelmä pyytää järjestelmän ja sisäinen kiintolevyn salasanaa käynnistettäessä virran katkaisun jälkeen (kylmä käynnistys). Lisäksi järjestelmä pyytää mahdollisten Modular Bay kiintolevyjen salasanoja. Password Change UEFI Capsule Firmware Updates TPM 2.0 Security Käyttäjä voi määrittää, sallitaanko järjestelmän ja kiintolevyn salasanojen muutokset, kun järjestelmänvalvojan salasana on käytössä. Allow Non-Admin Password Changes (Salli muiden kuin valvojan salasanojen muutokset) Tämä asetus on oletusarvoisesti käytössä. Tämä vaihtoehto määrää, salliiko tämä järjestelmä BIOS-päivitykset UEFI-kapselipäivityspakkauksina. Tämä vaihtoehto on oletusarvoisesti valittu. Tämän vaihtoehdon poistaminen käytöstä estää BIOSpäivitykset sellaisista palveluista kuin Microsoft Windows Update ja Linux Vendor Firmware Service (LVFS). Tällä asetuksella voidaan valita, onko TPM (Trusted Platform Module) käyttöjärjestelmän nähtävissä. TPM On (TPM käytössä) (oletus) Clear (Tyhjennä) PPI Bypass for Enable Commands (PPI-ohitus käyttöön otetuille komennoille) PPI Bypass for Disable Commands (PPI-ohitus käytöstä poistetuille komennoille) PPI Bypass for Clear Commands (PPI-ohitus tyhjennetyille komennoille) Attestation Enable (Vahvistus käytössä) (oletus) Key Storage Enable (Avaintallennus käytössä) (oletus) SHA-256 (oletus) Valitse seuraavista vaihtoehdoista: Disabled (Ei käytössä) Enabled (Käytössä) (oletusasetus) Computrace Tällä kentällä voi aktivoida vaihtoehtoisenabsolute Softwaren Computrace-palvelun BIOSmoduuliliittymän tai poistaa sen käytöstä. Ottaa käyttöön tai poistaa käytöstä laitehallintaan tarkoitetun Computrace-palvelun. Deactivate (Poista käytöstä) Disable (Poista käytöstä) Activate (Ota käyttöön) Tämä vaihtoehto on valittu oletusarvoisesti. Chassis Intrusion Tällä kentällä ohjataan kotelon tunkeutumisominaisuutta. Valitse seuraavista vaihtoehdoista: Disabled (Ei käytössä) (oletusasetus) Enabled (Käytössä) On-Silent (Päällä äänetön) Admin Setup Lockout Master Password Lockout SMM Security Mitigation Voit estää käyttäjiä siirtymästä asennusohjelmaan, kun järjestelmänvalvojan salasana on käytössä. Tämä asetus ei ole oletusarvoisesti käytössä. Tällä asetuksella voit poistaa pääsalasanan tuen käytöstä. Kiintolevyjen salasanat on tyhjennettävä, ennen kuin asetuksia voidaan muuttaa. Tämä asetus ei ole oletusarvoisesti käytössä. Tällä asetuksella voit ottaa käyttöön UEFI SMM Security Mitigation -lisäsuojaukset tai poistaa ne käytöstä. Tämä asetus ei ole oletusarvoisesti käytössä. 22 Järjestelmän asennusohjelma

23 Secure Boot -asetukset Taulukko 22. Suojattu käynnistys Secure Boot Enable Käyttäjä voi ottaa suojatun käynnistysominaisuuden käyttöön tai poistaa sen käytöstä Secure Boot Enable Tämä asetus ei ole oletusarvoisesti käytössä. Secure Boot Mode Voit muuttaa Secure Bootin toimintaa, jonka avulla voit sallia UEFI-laitteen allekirjoitusten arvioinnin tai valvonnan. Deployed Mode (Käytössä-tila) (oletus) Audit Mode (Auditointitila) Expert key Management Käyttäjä voi muuttaa suojausavaintietokantoja vain, jos mukautettu tila on käytössä. Enable Custom Mode (Ota mukautettu tila käyttöön) vaihtoehto on oletusarvoisesti pois käytöstä. Vaihtoehdot ovat: PK (oletus) KEK db dbx Jos otat mukautetun tilan käyttöön, asetusten PK, KEK, db ja dbx vaihtoehdot tulevat näkyviin. Vaihtoehdot ovat: Save to File (Tallenna tiedostoon) Tallentaa avaimen käyttäjän valitsemaan tiedostoon Replace from File (Korvaa tiedostosta) Korvaa sen hetkisen avaimen käyttäjän valitsemasta tiedostosta saadulla avaimella Append from File (Liitä tiedostosta) Lisää avaimen sen hetkiseen tietokantaan käyttäjän valitsemasta tiedostosta Delete (Poista) Poistaa valitun avaimen Reset All Keys (Palauta kaikki avaimet) Palauttaa oletusasetuksiin Delete All Keys (Poista kaikki avaimet) Poistaa kaikki avaimet HUOMAUTUS: Jos poistat Custom Mode (Mukautettu tila) -tilan käytöstä, kaikki muutokset poistetaan ja avaimet palautetaan oletusasetuksiin. Intel-ohjelmistosuojan laajennuksen asetukset Taulukko 23. Intel-ohjelmistosuojan laajennuksen Intel SGX Enable Tässä kentässä voit määrittää suojatun ympäristön koodin suorittamiselle/arkaluontoisten tietojen käytölle pääkäyttöjärjestelmässä. Napsauta jotakin seuraavista vaihtoehdoista: Disabled (Ei käytössä) Enabled (Käytössä) Järjestelmän asennusohjelma 23

24 Software controlled (Ohjelmiston hallitsema) Oletus Enclave Memory Size Tämä asetus määrittää SGX Enclave -varamuistin koon. Napsauta jotakin seuraavista vaihtoehdoista: 32 Mt 64 MB 128 MB Oletus Suorituskyky Taulukko 24. Suorituskyky Multi Core Support Tämä kenttä määrittää, onko suorittimessa otettu käyttöön yksi ydin vai kaikki ytimet. Joidenkin sovellusten suorituskyky paranee käytettäessä lisäytimiä. All (Kaikki) Oletus Intel SpeedStep Käyttäjä voi ottaa käyttöön tai poistaa käytöstä suorittimen Intel SpeedStep -tilan. Enable Intel SpeedStep (Ota Intel SpeedStep käyttöön) Tämä vaihtoehto on määritetty oletusarvoisesti. C-States Control Voit ottaa ylimääräisen suorittimen lepotilat käyttöön tai poistaa ne käytöstä. C States (Suorittimen tilat) Tämä vaihtoehto on määritetty oletusarvoisesti. Intel TurboBoost Voit ottaa suorittimen Intel TurboBoost -tilan käyttöön tai poistaa sen käytöstä. Enable Intel TurboBoost (Ota Intel TurboBoost käyttöön) Tämä vaihtoehto on määritetty oletusarvoisesti. Hyper-Thread Control Voit ottaa käyttöön tai poistaa käytöstä suorittimen hypersäieominaisuuden. Disabled (Ei käytössä) Enabled (Käytössä) Oletus 24 Järjestelmän asennusohjelma

25 Virranhallinta Taulukko 25. Virranhallinta AC Recovery Määrittää, miten järjestelmä reagoi, kun verkkovirta kytketään sähkökatkon jälkeen. AC-palautuksen asetus voi olla: Power Off (Virta pois) Power On (Käynnistä) Last Power State (Viimeisin tila) Oletusasetus on Power Off (Virta pois). Enable Intel Speed Shift Technology (Ota käyttöön Intel Speed Shift Technology) Auto On Time Deep Sleep Control Voit ottaa Intel Speed Shift Technology -ominaisuuden käyttöön tai poistaa sen käytöstä. Enable Intel Speed Shift Technology (Ota Intel Speed Shift Technology käyttöön) on oletuksena valittu. Asettaa tietokoneen automaattisen käynnistyksen ajankohdan. Aika näytetään 12 tunnin muodossa (tunnit:minuutit:sekunnit). Muuta aloitusaikaa kirjoittamalla arvot aika- ja AM/PM-kenttiin. HUOMAUTUS: Tämä ominaisuus ei toimi, jos katkaiset tietokoneesta virran jatkojohdon tai ylijännitesuojan katkaisimesta tai jos Auto Power (Automaattikäynnistys) -asetuksena on Disabled (Ei käytössä). Käyttäjä voi määrittää ohjaimet Deep Sleep -tilassa. Disabled (Ei käytössä) Käytössä vai S5:ssä Käytössä S4:ssä ja S5:ssä Disabled (pois käytöstä) (oletus). Fan Control Override USB Wake Support Wake on LAN/WWAN Tämä kenttä määrittää tuulettimen nopeuden. Kun asetus on käytössä, järjestelmän tuuletin toimii täydellä nopeudella. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Käyttäjä voi määrittää, että USB-laitteet voivat herättää järjestelmän valmiustilasta. Enable USB Wake Support (Ota käyttöön USB-herätystuki) on valittu oletusarvoisesti. Tämä vaihtoehto sallii tietokoneen käynnistämisen erityisellä LAN-signaalilla. Ominaisuus toimii vain, kun tietokone on liitetty verkkovirtaan. Disabled (Poissa käytöstä) Järjestelmää ei voi käynnistää tietyllä LAN-signaalilla, kun se saa herätyssignaalin LAN- tai WLAN-verkon kautta. LAN or WLAN (LAN tai WLAN) Järjestelmä voidaan käynnistää tietyllä LAN- tai WLANsignaalilla. LAN Only (Vain LAN) Järjestelmä voidaan käynnistää tietyllä LAN-signaalilla. LAN with PXE Boot (LAN PXE-käynnistyksellä) Herätyspaketti, joka lähetetään järjestelmään joko S4- tai S5-tilassa, saa järjestelmän käynnistymään suoraan PXE:hen. WLAN Only (Vain WLAN) Järjestelmä voidaan käynnistää tietyllä WLAN-signaalilla. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Block Sleep Voit estää lepotilaan (S3-tilaan) siirtymisen käyttöjärjestelmässä. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Järjestelmän asennusohjelma 25

26 Post-toiminta Taulukko 26. POST-toiminta Numlock LED Keyboard Errors Fast Boot Voit ottaa käyttöön tai poistaa käytöstä numerolukitusnäppäimen, kun tietokone käynnistyy. Tämä asetus on oletusarvoisesti käytössä. Voit ottaa käyttöön tai poistaa käytöstä näppäimistövirheilmoitukset tietokoneen käynnistyessä. Enable Keyboard Error Detection (ota näppäimistön virheiden havaitseminen käyttöön) on oletuksena käytössä. Tämä asetus voi nopeuttaa käynnistystä ohittamalla joitain yhteensopivuusvaiheita: Minimal (Minimaalinen) Järjestelmä käynnistyy nopeasti, paitsi jos BIOS on päivitetty tai muisti vaihdettu tai edellinen POST ei suorittanut loppuun saakka. Thorough (Läpikotainen) Järjestelmä ei ohita mitään käynnistysprosessin vaiheita. Auto Tällä käyttöjärjestelmä voi ohjata tätä asetusta (tämä toimii vaih, kun käyttöjärjestelmä tukee Simple Boot Flag (Yksinkertaisen käynnistyksen merkintä) -asetusta). Tämä asetus on oletusarvoisesti Thorough (Läpikotainen). Extend BIOS POST Time Luo ylimääräisen käynnistystä edeltävän viiveen. 0 seconds (0 sekuntia) (oletusasetus) 5 seconds (5 sekuntia) 10 seconds (10 sekuntia) Full Screen Logo Warnings and Errors Tämä asetus näyttää koko näytön logon, jos kuva vastaa näytön tarkkuutta. a Enable Full Screen Logo (Ota käyttöön koko näytön logo) ei ole valittu oletusarvoisesti. Tämän vaihtoehdon avulla käynnistysprosessi pysähtyy vain, kun havaitaan varoituksia tai virheitä. Valitse seuraavista vaihtoehdoista: Virtualization Support Prompt on Warnings and Errors (Anna kehote varoituksista ja virheistä). Continue on Warnings (Jatka varoituksia) Jatka varoituksia ja virheitä Taulukko 27. Virtualization Support -valikko Virtualization Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization -tekniikan tarjoamia laitteiston lisäominaisuuksia. Enable Intel Virtualization Technology (Ota Intel Virtualization -tekniikka käyttöön). Tämä vaihtoehto on määritetty oletusarvoisesti. VT for Direct I/O Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization Technology for Direct I/O -tekniikan tarjoamia laitteiston lisäominaisuuksia. Enable VT for Direct I/O (Ota VT käyttöön Direct I/O:lle) Tämä vaihtoehto on määritetty oletusarvoisesti. 26 Järjestelmän asennusohjelma

27 Langattoman yhteyden vaihtoehdot Taulukko 28. Langaton Wireless Device Enable Voit ottaa sisäiset langattomat laitteet käyttöön tai poistaa ne käytöstä. Vaihtoehdot ovat: WLAN/WiGig Bluetooth Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön. Huolto Taulukko 29. Huolto Service Tag Asset Tag Näyttää tietokoneen huoltomerkin. Sallii järjestelmän laitetunnuksen luomisen, jos sellaista ei ole määritetty. Tämä asetus ei ole oletusarvoisesti käytössä. SERR Messages BIOS Downgrade Ohjaa SERR-viestitekniikkaa. Tämä vaihtoehto on määritetty oletusarvoisesti. Jotkin grafiikkakortit vaativat, että SERR-viestitekniikka poistetaan käytöstä. Voit salata aikaisemmat versiot järjestelmän laiteohjelmistosta. Allow BIOS Downgrade (Salli BIOS:in palauttaminen aiempaan versioon) Tämä vaihtoehto on määritetty oletusarvoisesti. Bios Recovery BIOS Recovery from Hard Drive (BIOS-palautus kiintolevyltä) Tämä valinta on oletusasetus. Voit palauttaa BIOS-viat käyttäen kiintolevyn tai ulkoisen USB-tikun palautustiedostoa. BIOS Auto-Recovery (Automaattinen BIOS-palautus) Mahdollistaa BIOS-palautuksen automaattisesti. HUOMAUTUS: BIOS Recovery from Hard Drive (BIOS-palautus kiintolevyltä) -kenttä tulee olla käytössä. Always Perform Integrity Check (Suorita aina yhteensopivuustarkistus) Suorittaa yhteensopivuustarkistuksen jokaisen käynnistyksen yhteydessä. First Power On Date Voit määrittää omistajuuden alkupäivän. Set Ownership Date (Aseta omistajuuden alkupäivä) -asetus on oletuksena pois käytöstä. Järjestelmän asennusohjelma 27

28 Järjestelmälokit Taulukko 30. Järjestelmälokit BIOS events Voit lukea ja tyhjentää järjestelmän asennusohjelman (BIOS) POST-tapahtumat. Lisäasetukset Taulukko 31. Lisäasetukset ASPM Voit määrittää ASPM-tason. Auto (Automaattinen) (oletus) Ei laitteen ja PCI Express -liitännän kättelyä laitteen tukeman parhaan ASPM-tilan määrittämiseksi Disabled (Pois käytöstä) ASPM-virranhallinta on koko ajan pois käytöstä L1 Only (Vain L1) ASPM power-virranhallinta käyttää L1:tä Ongelmien ratkaiseminen SupportAssistin avulla Auto OS Recovery Threshold SupportAssist OS Recovery Voit hallita SupportAssist Systemin automaattista käynnistymistä. Vaihtoehdot ovat: Off (Pois) 1 2 (oletuksena käytössä) 3 Voit palauttaa SupportAssist OS Recoveryn (oletuksena poissa käytöstä ) 28 Järjestelmän asennusohjelma

29 5 Ohjelma Tässä luvussa luetellaan tuetut käyttöjärjestelmät ja annetaan ajureiden asennusohjeet. Aiheet: Tuetut käyttöjärjestelmät -ajureiden lataaminen Verkkosovittimen ohjaimet Ääniohjaimet Näyttösovitin Suojausohjaimet Tallennustilan ohjain Järjestelmälaitteiden ohjaimet Muut laiteohjaimet Tuetut käyttöjärjestelmät Taulukko 32. Tuetut käyttöjärjestelmät Tuetut käyttöjärjestelmät Windows-käyttöjärjestelmä Muuta Microsoft Windows 10 Home (64-bittinen) Microsoft Windows 10 Pro (64-bittinen) Microsoft Windows 10 Pro National Academic (64-bittinen) Microsoft Windows 10 Home National Academic (64-bittinen) Ubuntu SP1 LTS (64-bittinen) Neokylin v6.0 SP4 (vain Kiina) -ajureiden lataaminen 1 Käynnistä pöytäkone. 2 Siirry osoitteeseen Dell.com/support. 3 Napsauta Product Support (Tuotetuki), anna pöytäkoneen huoltomerkki ja napsauta Submit (Lähetä). HUOMAUTUS: Jos et tiedä huoltomerkkiä, käytä automaattista tunnistusta tai valitse pöytäkoneen malli selaamalla manuaalisesti. 4 Valitse Drivers and Downloads (Ohjaimet ja ladattavat tiedostot). 5 Valitse pöytäkoneeseesi asennettu käyttöjärjestelmä. 6 Selaa alaspäin sivulla ja valitse asennettava ajuri. 7 Lataa ajuri pöytäkoneeseen valitsemalla Download File (Lataa tiedosto). 8 Kun lataus on valmis, siirry kansioon, johon tallensit ohjaintiedoston. 9 Kaksoisklikkaa ohjaintiedoston kuvaketta ja noudata ohjeita. Ohjelma 29

30 Verkkosovittimen ohjaimet Tarkista, onko järjestelmään jo asennettu verkkosovittimen ohjaimet. Ääniohjaimet Tarkista, onko tietokoneeseen jo asennettu ääniohjaimet. Näyttösovitin Tarkista, onko järjestelmään jo asennettu näyttösovittimen ohjaimet. Suojausohjaimet Tarkista, onko järjestelmään jo asennettu suojausohjaimet. Tallennustilan ohjain Tarkista, onko järjestelmään jo asennettu tallennuslaitteiden ohjaimet. 30 Ohjelma

31 Järjestelmälaitteiden ohjaimet Tarkista, onko järjestelmään jo asennettu järjestelmälaitteiden ohjaimet. Ohjelma 31

32 Muut laiteohjaimet Tarkista, onko järjestelmään jo asennettu seuraavat ohjaimet. Universal Serial Bus -ohjain 32 Ohjelma

33 Ohjelmistokomponentit Portit (COM ja LPT) Hiiri ja muut osoitinlaitteet Valmisohjelmisto Ohjelma 33

34 6 Avun saaminen Dellin yhteystiedot HUOMAUTUS: Jos käytössäsi ei ole Internet-yhteyttä, käytä ostolaskussa, lähetysluettelossa, laskussa tai Dellin tuoteluettelossa olevia yhteystietoja. Dell tarjoaa monia online- ja puhelinpohjaisia tuki- ja palveluvaihtoehtoja. Niiden saatavuus vaihtelee maa- ja tuotekohtaisesti, ja jotkut palvelut eivät välttämättä ole saatavilla alueellasi. Dellin myynnin, teknisen tuen ja asiakaspalvelun yhteystiedot: 1 Siirry osoitteeseen Dell.com/support. 2 Valitse tukiluokka. 3 Tarkista maa tai alue sivun alareunan avattavasta Choose A Country/Region (Valitse maa/alue) -luettelosta 4 Valitse tarpeitasi vastaava palvelu- tai tukilinkki. 34 Avun saaminen
