1 Dell Latitude 3300 Määritysopas ja tekniset tiedot Säädösten mukainen malli: P95G Säädösten mukainen tyyppi: P95G001

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Tark. A00

3 Sisällysluettelo 1 Aloittaminen... 5 Tuote yleisesti... 5 Kotelo yleisesti... 5 Alaosa... 6 Näkymä vasemmalta...7 Näkymä oikealta...7 Näkymä edestä...8 Tuotevertailu Tekniset tiedot...10 Suoritin...10 Muisti...10 Säilytyksessä Emolevyn liitännät...11 Muistikortinlukija Ääni...11 Integroitu näytönohjain...12 Kamera Tiedonsiirto Langaton Portit ja liittimet...13 Näyttö Näppäimistö...14 Kosketuslevy...14 Käyttöjärjestelmä Akku...15 Verkkolaite Mitat ja paino...16 Tietokoneympäristö Tietoturva...17 Suojausohjelmisto Järjestelmän asennusohjelma Käynnistysvalikko Navigointinäppäimet...19 Järjestelmän asennusohjelman asetukset...20 Yleiset valinnat...20 Järjestelmän kokoonpano Video-näytön asetukset Tietoturva...23 Suojattu käynnistys...25 Intel-ohjelmistosuojan laajennuksen asetukset...25 Suorituskyky Sisällysluettelo 3

4 Virranhallinta Post-toiminta Virtualisointituki Langattomat vaihtoehdot Ylläpito Järjestelmälokit...31 SupportAssist System Resolution...31 Boot Sequence (Käynnistysjärjestys)...32 BIOS:in päivittäminen Windowsissa...32 Järjestelmän BIOS:in päivittäminen USB-muistitikun avulla Dellin BIOS:in päivittäminen Linux- ja Ubuntu-ympäristöissä...34 Järjestelmän ja asennusohjelman salasana...34 Järjestelmän asennusohjelman salasanan määrittäminen Vanhan järjestelmän asennusohjelman salasanan poistaminen tai vaihtaminen Sisällysluettelo

5 1 Aloittaminen Tuote yleisesti Uusi Dell Latitude 3300 on Latitude sarjan uusin tulokas. Tuotesarja tarjoaa parhaan suorituskyvyn, uusimman tekniikan, laajat määritykset ja korkealuokkaisen, lujarakenteisen muotoilun. Se soveltuu opiskelijoille, jotka käyttävät päivittäin toimialakohtaisia sovelluksia. Sen suuri näyttö ja entistä tehokkaampi suoritin (enintään Intel Kaby Lake R Core i5) mahdollistaa sisällönluonnin opiskelijoille sopivaan hintaan. Dell Latitude 3300 on monipuolinen ratkaisu, jossa työaseman teho ja suorituskyky kohtaavat luokkansa johtavan kannettavan kuorissa. Dell Latitude 3300 on Dell Latitude 3380:n seuraaja. Dell Latitude 3300 tarjoaa lujitettujen kannettavien tietokoneiden parhaan suorituskyvyn ja laajimmat ominaisuudet, mikä mahdollistaa erinomaisen tehon kannettavuudesta tinkimättä. Uusi Latitude 3300 on kaikkein monipuolisin ratkaisu opiskelijoille. Se on luokkansa kestävin tietokone, mikä antaa uudenlaiset valmiudet oppimiseen. Ominaisuudet: Kaby Lake U ja Kaby Lake R Täysin SSD-pohjainen tallennustila, ei pyörivää kiintolevyä 13,3 :n HD-/FHD-näyttö ilman kosketusominaisuutta 3-kennoinen 42 Wh:n ja 4-kennoinen 56 Wh:n akkuvaihtoehto I/O: 2 USB 3.0, HDMI, microsd 3.0, valinnainen 1 USB-C Type-C-portti virranjaolla (valinnainen muilla kuin Celeron-suorittimilla) Kotelo yleisesti Tässä kappaleessa esitellään kotelon tekniset tiedot ja sen ominaisuudet eri suunnista. Kotelon yleiskatsauksessa osoitetaan tietokoneen portit, liitännät ja käytettävissä olevat osat. Aloittaminen 5

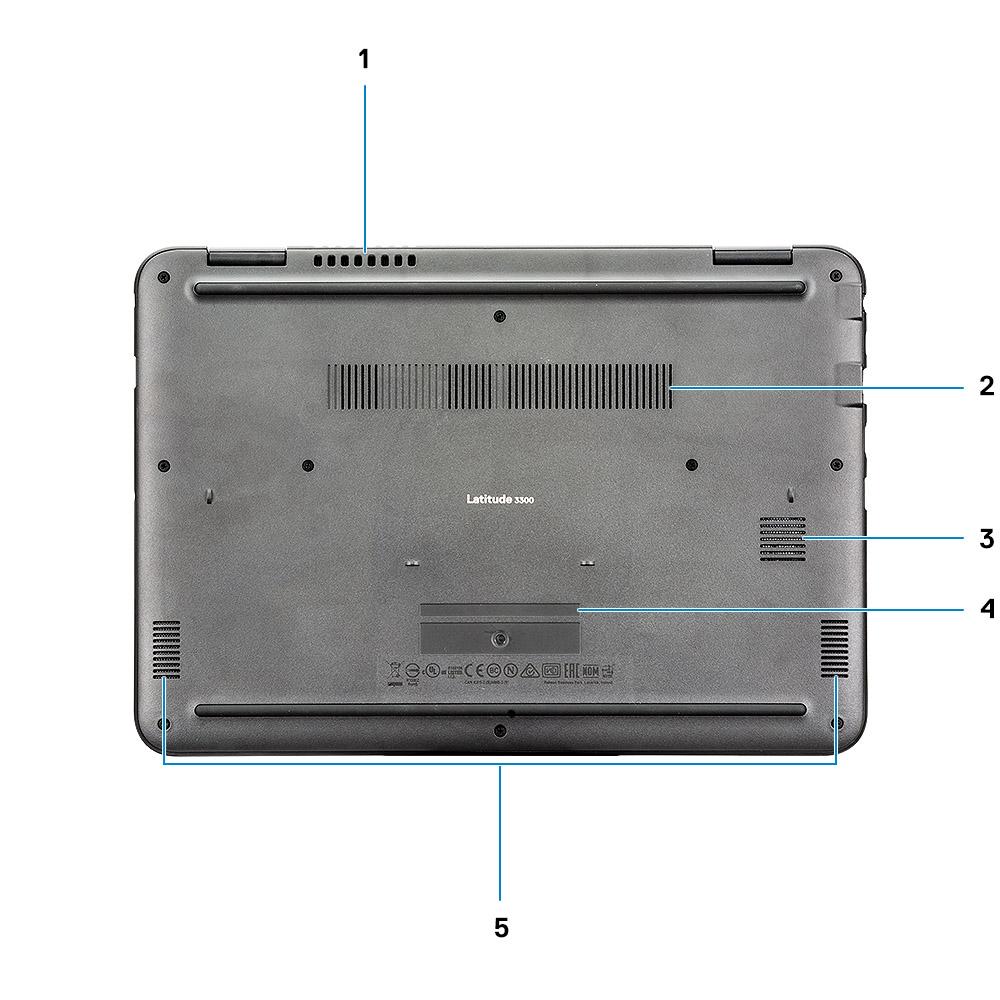

6 Alaosa 1 Järjestelmän tuulettimen tuuletusaukko 2 Jäähdytyselementin tuuletusaukko 3 SSD-levyn tuuletusaukko 4 Huoltomerkki 5 Kaiuttimet 6 Aloittaminen

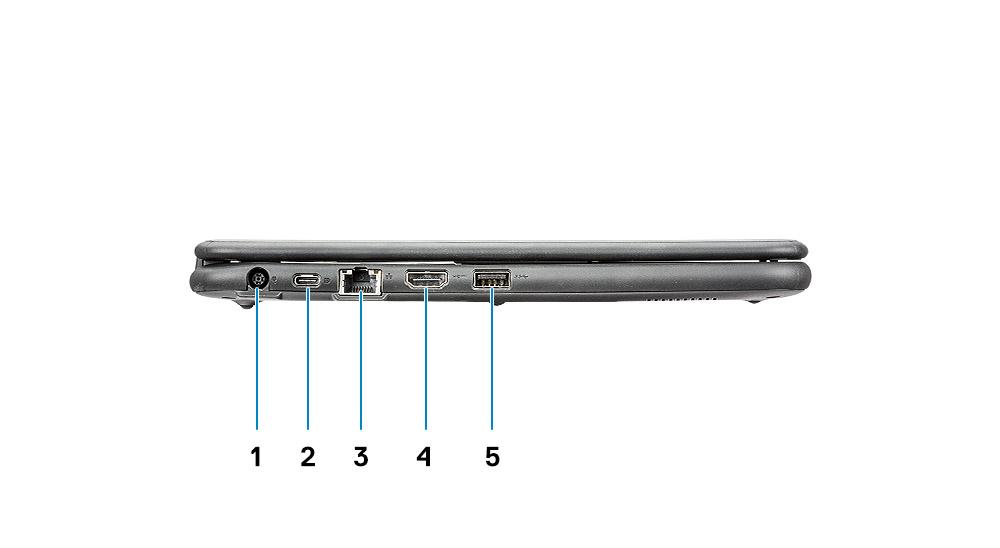

7 Näkymä vasemmalta 1 Virtaliitin 2 Tyypin C USB-portti 3 Verkkoportti 4 HDMI-portti 5 USB 3.0 -portti Näkymä oikealta 1 Ääniportti 2 Akun tilavalo 3 microsd-portti 4 USB 3.0 -portti 5 Kiilalukkopaikka Aloittaminen 7

8 Näkymä edestä 1 Kamera 2 Kameran tilavalo 3 Mikrofoni 4 Näyttöpaneeli Tuotevertailu Taulukko 1. Tuote verrattuna edeltävään malliin Suoritin Latitude 3380 Latitude sukupolvi (Skylake) 7. sukupolvi (Kaby Lake U) Piirisarja Intel Core i3-6006u 7. sukupolvi (Kaby Lake) Intel Celeron 3865U -suoritin Intel Pentium 4415U -suoritin Intel Core i5-7200u -suoritin Intel Skylake ja Kaby Lake (integroitu suorittimeen) Intel Pentium 4415U -suoritin Intel Celeron 3865U -suoritin Intel Core i3-7020u 8. sukupolvi (Kaby Lake R) Intel Core i5-8250u Intel Kaby Lake U ja R (integroitu suorittimeen) 8 Aloittaminen

9 Muisti Latitude 3380 Latitude 3300 DDR MHz; yksi SoDIMM-paikka, enintään 8 Gt:n tuki Yksi DDR4 SoDIMM -paikka, enintään 16 Gt:n tuki Säilytyksessä Grafiikka 500 Gt 2,5 HDD 7200 RPM 128 Gt/256 Gt SSD 2,5 7 mm SATA Class 20 Integroitu Intel HD Graphics -näytönohjain KBL-U: MHz KBL-R: MHz PCIe 2230 M.2 -SSD-levy SATA M M.2 emmc Intel HD Graphics 610 Intel HD Graphics 620 Intel UHD Graphics 620 Ääni Realtek ALC3246 -ohjain Realtek ALC3246 -ohjain Tiedonsiirto Sisäänrakennettu Intel i219 10/100/1000 Mb/s:n Ethernet Wi-Fi ac ja Bluetooth 4.2 Täysikokoinen WWAN 4G LTE -minikortti (valinnainen) Sisäänrakennettu Realtek RTL8111HSD 10/100/1000 Mb/s:n Ethernet Langaton, kaksitaajuuksinen Intel Wireless-AC verkkokortti Langaton Qualcomm QCA61x4A - verkkokortti I/O-liittimet Käyttöjärjestelmä Kolme USB 3.0 -porttia (yhdessä PowerShare) HDMI 1.4 Yksi RJ-45 NIC -portti Yksi mikrofoniliitäntä/stereokuuloke-/ kaiutinliitäntä yksi micro-sim-paikka Windows 10 Pro (64-bittinen) Windows 10 Home (64-bittinen) Kaksi USB 3.1 Gen 1 Type-A -porttia Yksi USB 3.1 Gen 1 Type-C -portti (paitsi Celeron-suorittimien kanssa) Yksi RJ-45 NIC -liitäntä Yleisääniliitäntä HDMI 1.4 a Windows 10 Home (64-bittinen) Windows 10 Professional (64-bittinen) Windows 10 Professional, S-tila Windows 10 Professional Embedded (vain OEM-asiakkaat) Ubuntu LTS (64-bittinen) BIOS UEFI BIOS UEFI BIOS verkkolaite 65 W:n verkkolaite, 7,4 mm:n sylinteri 65 W:n verkkolaite, 7,4 mm:n sylinteri USB Type-C, jossa virranjako (valinnainen muiden kuin Celeronsuorittimien kansa) Akku Paino (paunaa/kilogrammaa) 56 Wh (4-kennoinen) prismaattinen akku, ExpressCharge-tuella 56 Wh (4-kennoinen) prismaattinen akku, pitkä käyttöikä Alkaen 1,62 kg (3,59 paunaa) 3-kennoinen 42 Wh:n "älykäs" litiumioniakku 4-kennoinen 56 Wh:n "älykäs" litiumioniakku Alkaen 1,59 kg (3,52 paunaa) Aloittaminen 9

10 2 Tekniset tiedot Suoritin HUOMAUTUS: Suoritinnumerot eivät ilmaise suorituskykyä. Suorittimien saatavuus voi muuttua ja vaihdella alueittain/maittain. Taulukko 2. Suorittimen tekniset tiedot Tyyppi Tyyppi UMA Graphics Intel Core i U (15 W, 3 Mt:n välimuisti, 2,3 GHz) Kaby Lake Intel HD Graphics 620 Intel Celeron 3865 U Intel HD Graphics 610 (15 W, 2 Mt:n välimuisti, 1,80 GHz) Intel Pentium 4415 U Intel HD Graphics 610 (15 W, 2 Mt:n välimuisti, 2,3 GHz) Intel Core i U Kaby Lake R Intel UHD Graphics 620 (15 W, 6 Mt:n välimuisti, 1,6 GHz) Muisti Taulukko 3. Muistitiedot Muistitiedot Muistin vähimmäiskokoonpano Muistin enimmäiskokoonpano Paikkojen määrä Tuettu enimmäismuisti paikkaa kohti Muistivaihtoehdot Tyyppi Nopeus 4 Gt 16 Gt 1 SODIMM 16 Gt 4 Gt - 1 x 4 Gt 8 Gt - 1 x 8 Gt 16 Gt - 1 x 16 Gt DDR4 KBL-U: MHz KBL-R: MHz 10 Tekniset tiedot

11 Säilytyksessä Taulukko 4. Tallennuslaitteiden tekniset tiedot Tyyppi Muotokerroin Liitäntä Kapasiteetti M.2 SSD 2230 PCIe 128 Gt / 256 Gt M.2 emmc 2242 SATA 64 Gt Emolevyn liitännät Taulukko 5. Emolevyn liitännät Emolevyn liitännät M.2-liittimet Kaksi (2230/2242 Key-M, 2230 Key-A) Muistikortinlukija Taulukko 6. Muistikortinlukijan tekniset tiedot Muistikortinlukija Tyyppi Tuetut kortit microsd-korttipaikka SD SDHC SDXC Ääni Taulukko 7. Alla on tietokoneen äänitiedot Äänitiedot Kontrolleri Tyyppi Kaiuttimet Liitäntä Sisäinen kaiutinvahvistin Realtek ALC3246 Nelikanavainen Hi-Fi-ääni Kaksi (suunnatut kaiuttimet) Yleisääniliitäntä Korkealaatuiset kaiuttimet Yksi mikrofoni Stereokuuloke-/mikrofoniyhdistelmä 2 W (RMS) kanavaa kohti Tekniset tiedot 11

12 Integroitu näytönohjain Taulukko 8. Integroidun näytönohjaimen tiedot Kontrolleri Tyyppi CPU-riippuvuus Näyttömuistin tyyppi Kapasiteetti Ulkoisen näytön tuki Enimmäistarkkuus Intel HD Graphics 620 UMA Intel Core i U Integroitu Jaettu järjestelmämuisti HDMI 1.4 a DisplayPort over Type-C Intel UHD Graphics 620 UMA Intel Core i U Integroitu Jaettu järjestelmämuisti HDMI 1.4 a DisplayPort over Type-C Intel HD Graphics 610 UMA Intel Celeron 3865 U / Pentium 4415 U Integroitu Jaettu järjestelmämuisti HDMI 1.4 a DisplayPort over Type-C HUOMAUTUS: Celeron-suorittimella varustetuissa järjestelmissä ei ole Type-C-porttia Kamera Taulukko 9. Kameratiedot Tekniset tiedot Tarkkuus Kamera: Valokuva: 0,92 megapikseliä Video: x 720 (HD), 30 fps Diagonaalinen katselukulma Kamera 78,6 astetta (optinen katselukulma) / 83,5 astetta (ME-katselukulma) Tiedonsiirto Taulukko 10. Tiedonsiirtotiedot Tiedonsiirron tekniset tiedot Verkkokortti Sisäänrakennettu Realtek RTL8111HSD 10/100/1000 Mb/s:n Ethernet (RJ-45) 12 Tekniset tiedot

13 Langaton Taulukko 11. Langattoman yhteyden tiedot Langattoman yhteyden tiedot Kaksitaajuuksinen, langaton Intel Wireless-AC AC 2 x 2 Wi-Fi + BT 4.2 LE -M.2-kortti Kaksitaajuuksinen Qualcomm QCA61x4A ac MU-MIMO (2 x 2) Wi-Fi + Bluetooth 4.2 LE -M.2-kortti Portit ja liittimet Taulukko 12. Alla on porttien ja liitäntöjen tekniset tiedot Porttien ja liittimien tekniset tiedot Muistikortinlukija USB Tietoturva Ääni Video Verkkokortti MicroSD 3.0 -muistikortinlukija Kaksi USB 3.1 Gen 1 Type-A -porttia Yksi USB 3.1 Gen 1 Type-C -portti (paitsi Celeron-suorittimien kanssa) Kiilalukkopaikka Yleisääniliitäntä Yksi mikrofoni HDMI 1.4 a DisplayPort through Type-C -portti Yksi RJ-45-liitäntä Näyttö Taulukko 13. Alla on näytön tekniset tiedot Näytön tiedot Tyyppi Korkeus (aktiivinen alue) 13,3 tuuman FHD WVA (1 920 x 1 080, 16:9) WLED - kosketusnäyttö True-life värintoistolla Heijastamaton 13,3 tuuman HD (1 366 x 768, 16:9) WLED - näyttö ilman kosketusominaisuutta FHD: 165,24 mm HD: 164,97 mm Leveys (aktiivinen alue) FHD: 293,76 mm HD: 293,42 mm Diagonaalinen FHD: 337,044 mm (13,3 tuumaa) Tekniset tiedot 13

14 Näytön tiedot HD: 336,616 mm (13,3 tuumaa) Luminanssi/kirkkaus (tyypillinen) Virkistystaajuus 220 nitiä 60 Hz Vaakasuuntainen katselukulma (väh.) FHD: +/- 80 HD: +/- 40 Pystysuuntainen katselukulma (väh.) FHD: +/- 80 HD: +10/- 40 Näppäimistö Taulukko 14. Näppäimistötiedot Näppäimistötiedot Näppäimien lukumäärä Koko 82 näppäintä (USA) 83 näppäintä (Iso-Britannia) 86 näppäintä (Japani) 84 näppäintä (Brasilia) Tiivistetty X = 19,05 mm, näppäinten keskipisteiden etäisyys Y = 18,05 mm, näppäinten keskipisteiden etäisyys Taustavalaistu näppäimistö Asettelu Ei yhtään USA/Britannia/Japani/Brasilia Kosketuslevy Taulukko 15. Kosketuslevyn tiedot Tekniset tiedot Tarkkuus Mitat Monikosketus Vaaka: Pysty: Leveys: 105 mm (4,13 tuumaa) Korkeus: 65 mm (2,56 tuumaa) Tukee jopa viiden sormen kosketusta. HUOMAUTUS: Eletuki riippuu käyttöjärjestelmästä. 14 Tekniset tiedot

15 Käyttöjärjestelmä Taulukko 16. Käyttöjärjestelmä Käyttöjärjestelmä Tuetut käyttöjärjestelmät Windows 10 Home (64-bittinen) Windows 10 Professional (64-bittinen) Windows 10 Professional, S-tila Windows 10 Professional Embedded (vain OEM-asiakkaat) Ubuntu LTS (64-bittinen) Akku Taulukko 17. Akkutiedot Akkutiedot Tyyppi Mitat Jännite Käyttöikä 3-kennoinen 42 Wh:n "älykäs" litiumioniakku 4-kennoinen 56 Wh:n "älykäs" litiumioniakku 1 42 Wh:n "älykäs" litiumioniakku Korkeus: 5,9 mm (0,23 tuumaa) Leveys: 97,15 mm (3,82 tuumaa) Syvyys: 184,15 mm (7,25 tuumaa) Paino: 0,2 kg (0,44 paunaa) 2 56 Wh:n "älykäs" litiumioniakku Korkeus: 5,9 mm (0,23 tuumaa) Leveys: 98,20 mm (3,87 tuumaa) Syvyys: 233,37 mm (9,19 tuumaa) Paino: 0,25 kg (0,55 paunaa) 42 Wh 11,40 VDC 56 Wh 11,40 VDC 42 Wh Yhden vuoden takuu, 300 latautumis-/purkaussylkiä 56 Wh Kolmen vuoden takuu, latautumis-/purkaussylkiä Latausaika, kun tietokone on sammutettu (arvio) ExpressCharge-pikalataus 0 15 C: 4 tuntia C: 2 tuntia C: 2 tuntia Normaali lataus 0 15 C: 4 tuntia C: 3 tuntia Tekniset tiedot 15

16 Akkutiedot Käyttöaika Lämpötila-alue: Käytön aikana C: 3 tuntia vaihtelee käyttöolosuhteiden mukaan ja voi olla merkittävästi lyhyempi tietyissä virtaa vaativissa olosuhteissa C (32 95 F) Latautuminen: 0 50 C ( F) Purkautuminen: 0 70 C ( F) Lämpötila-alue: Säilytyksessä Nappiparisto C ( F) CR2032 Verkkolaite Taulukko 18. Verkkolaitteen tekniset tiedot Seuraavassa taulukossa luetellaan verkkolaitteen tekniset tiedot Tyyppi Tulojännite Ottovirta (maksimi) Tulotaajuus Lähtövirta Nimellislähtöjännite Lämpötila-alue (käytön aikana) Lämpötila-alue (käytön ulkopuolella) 65 W, sylinteriliitin Type-C-verkkolaite (myydään erikseen) VAC 2,5 A Hz 3,34 A 19,5 VDC 0 40 ºC ( ºF) ºC ( ºF) Mitat ja paino Taulukko 19. Mitat ja paino Mitat ja paino Korkeus Korkeus edestä: 22,3 mm (0,88 tuumaa) Korkeus takaa: 22,3 mm (0,88 tuumaa) Leveys Syvyys Paino 329,6 mm (12,98 tuumaa) 230,45 mm (9,07 tuumaa) Alkaen 1,59 kg (3,52 paunaa) 16 Tekniset tiedot

17 Tietokoneympäristö HUOMAUTUS: Ilman mukana kulkevien epäpuhtauksien taso: G1 standardin ISA-S mukaan. Katso Dellin tuoteturvallisuutta sekä EMC- ja ympäristötietolomakkeita koskevat tiedot kohdasta uscorp1/product-info-datasheets-safety-emc-environmental. Taulukko 20. Tietokoneympäristö Olosuhteet Käytön aikana Säilytyksessä Lämpötila-alue 0 35 C (32 95 F) C ( F) Suhteellinen kosteus (enintään) % (tiivistymätön) HUOMAUTUS: Enimmäiskastepiste = 26 C 0 95 % (tiivistymätön) HUOMAUTUS: Enimmäiskastepiste = 33 C Tärinä (enimmäis) Hz, 0,66 Grms Hz, 1,33 Grms Isku (enintään) 160 G 160 G Korkeus (maksimi) m ( jalkaa) m ( jalkaa) * Mitattu käyttämällä satunnaista värähtelykirjoa, joka simuloi käyttöympäristöä. Mitattu käyttäen 2 ms:n puolisinipulssia kiintolevyn ollessa käytössä. Mitattu käyttäen 2 ms:n puolisinipulssia kiintolevyn lukupään ollessa parkissa. Tietoturva Taulukko 21. Tietoturva Tietoturva Firmware TPM Windows Hello -tuki Kaapelisuoja Kotelon lukkopaikan ja kaapelilukon tuki Kyllä Valinnainen Ei Valinnainen Suojausohjelmisto Taulukko 22. Suojausohjelmisto Suojausohjelmisto Dell Endpoint Security Suite Enterprise Dell Data Guardian Valinnainen Valinnainen Tekniset tiedot 17

18 Suojausohjelmisto Dell Encryption (Enterprise tai Personal) Dell Threat Defense RSA SecurID Access RSA NetWitness Endpoint MozyPro tai MozyEnterprise Absolute Data & Device Security Valinnainen Valinnainen Valinnainen Valinnainen Valinnainen Valinnainen 18 Tekniset tiedot

19 Järjestelmän asennusohjelma 3 VAROITUS: Ellet ole kokenut tietokoneen käyttäjä, älä muuta BIOS:in määritysohjelman asetuksia. Tietyt muutokset voivat saada tietokoneen toimimaan väärin. HUOMAUTUS: Ennen kuin teet muutoksia BIOS:in määritysohjelmaan, suosittelemme kirjoittamaan BIOS:in määritysohjelman tiedot muistiin tulevaisuuden varalle. Voit käyttää BIOS:in määritysohjelmaa seuraaviin tarkoituksiin: Tietokoneeseen asennetun laitteiston tarkistaminen, esim. RAM-muisti ja kiintolevyn koko. Järjestelmän määritystietojen muuttaminen. Käyttäjän valitsemien asetusten muuttamiseen, esim. käyttäjän salasana, asennetun kiintolevyn tyyppi ja peruslaitteiden ottaminen käyttöön ja poistaminen käytöstä. Aiheet: Käynnistysvalikko Navigointinäppäimet Järjestelmän asennusohjelman asetukset Boot Sequence (Käynnistysjärjestys) BIOS:in päivittäminen Windowsissa Järjestelmän ja asennusohjelman salasana Käynnistysvalikko Voit avata käynnistysvalikon, jossa on kaikki järjestelmän soveltuvat käynnistyslaitteet, painamalla F12-näppäintä Dell-logon ilmestyessä. Myös diagnostiikka- ja BIOS:in määritysasetukset ovat tässä valikossa. Käynnistysvalikossa luetellut laitteet riippuvat järjestelmään asennetuista käynnistyslaitteista. Tämä valikko on hyödyllinen silloin, kun yrität käynnistää tietyltä laitteelta tai avata järjestelmädiagnostiikan. Käynnistysvalikon käyttö ei tee muutoksia BIOS:iin tallennettuun käynnistysjärjestykseen. Asetukset ovat: UEFI Boot: Windowsin käynnistyksen hallintaohjelma Muut vaihtoehdot: BIOS-asetukset BIOS:in flashpäivitys Diagnostiikka Muuta Boot-tilan asetuksia Navigointinäppäimet HUOMAUTUS: Useimpien järjestelmän asennusohjelman asetusten kohdalla muutokset tallennetaan mutta astuvat voimaan vasta kun järjestelmä käynnistetään uudelleen. Näppäimet Ylänuoli Navigointi Siirtyy edelliseen kenttään. Järjestelmän asennusohjelma 19

20 Näppäimet Alanuoli Enter Välilyönti Sarkain Navigointi Siirtyy seuraavaan kenttään. Arvon valinta valitusta kentästä (jos käytettävissä) tai kentän linkin seuraaminen. Laajentaa tai kutistaa avattavan luettelon, jos käytettävissä. Siirtyy seuraavaan kohdistusalueeseen. HUOMAUTUS: Koskee vain tavallista graafista selainta. Esc Siirtyy edelliselle sivulle, kunnes päänäyttö on näkyvissä. Esc-näppäimen painaminen päänäytöllä näyttää kehotteen tallentaa muutokset, minkä jälkeen järjestelmä käynnistetään uudelleen. Järjestelmän asennusohjelman asetukset HUOMAUTUS: kannettavasta tietokoneesta ja niihin asennetuista laitteista riippuen tässä osiossa lueteltuja kohtia ei välttämättä näytetä. Yleiset valinnat Taulukko 23. Yleistä Järjestelmätiedot Tässä osassa luetellaan pääasialliset tietokoneen laitteistoominaisuudet. Vaihtoehdot ovat: Järjestelmätiedot Muistikokoonpano Suoritintiedot Laitetiedot Battery Information Boot Sequence Näyttää akun tilan ja tietokoneeseen kytketyn verkkolaitteen tyypin. Käyttäjä voi vaihtaa järjestystä, missä tietokone etsii käyttöjärjestelmää. Vaihtoehdot ovat: Windows Boot Manager Boot List Option: Voit muuttaa käynnistysluettelon vaihtoehtoja. Napsauta jotakin seuraavista vaihtoehdoista: Legacy External Devices (Vanhat ulkoiset laitteet) UEFI Oletus Käynnistyksen lisäasetukset Voit ottaa käyttöön vanhat ROM-levyt. Vaihtoehdot ovat: Enable Legacy Option ROMs (oletusasetus) Enable Attempt Legacy Boot 20 Järjestelmän asennusohjelma

21 UEFI Boot Path Security Antaa mahdollisuuden valita, kehottaako järjestelmä antamaan pääkäyttäjän salasanan UEFI-käynnistyspolun käytön yhteydessä. Napsauta jotakin seuraavista vaihtoehdoista: Always, Except Internal HDD (oletusasetus) Always (Aina) Never (Ei koskaan) Date/Time Käyttäjä voi muuttaa päivän ja ajan. Järjestelmän päivämäärän ja kellonajan muutokset tulevat voimaan välittömästi. Järjestelmän kokoonpano Taulukko 24. Järjestelmän kokoonpano Integrated NIC Voit määrittää integroidun verkko-ohjaimen. Napsauta jotakin seuraavista vaihtoehdoista: Disabled (Ei käytössä) Enabled (Käytössä) Enabled w/pxe (Käytössä PXE:llä) (oletusasetus) SATA Operation Voit määrittää integroidun SATA-kiintolevyohjaimen käyttötilan. Napsauta jotakin seuraavista vaihtoehdoista: Disabled (Ei käytössä) AHCI RAID On (RAID käytössä) (oletusasetus) HUOMAUTUS: SATA on määritetty tukemaan RAID-tilaa. SMART Reporting Tämä kenttä määrittää, ilmoitetaanko integroitujen asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. Tämä teknologia on osa S.M.A.R.T (Self Monitoring Analysis and Reporting Technology) -ratkaisua. Tämä vaihtoehto on oletusarvoisesti pois käytöstä. Ota käyttöön SMART-raportointi Drives Voit ottaa käyttöön tai poistaa käytöstä erilaisia sisäänrakennettuja asemia. Vaihtoehdot ovat: SATA-0 M.2 PCIe SSD-0 SMART Reporting Tämä kenttä määrittää, ilmoitetaanko integroitujen asemien kiintolevyvirheet järjestelmän käynnistyksen yhteydessä. on oletusarvoisesti poissa käytöstä. Järjestelmän asennusohjelma 21

22 USB-määritykset Voit ottaa sisäisen/integroidun USB-ohjaimen käyttöön tai poistaa sen käytöstä. Vaihtoehdot ovat: Enable USB Boot Support (Ota USB-käynnistyksen tuki käyttöön) Ota käyttöön ulkoinen USB-portti Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön. HUOMAUTUS: USB-näppäimistö ja hiiri toimivat aina BIOS-määritysohjelmistossa näistä asetuksista riippumatta. Dell Type-C Dock Configuration Mahdollistaa yhteyden Dellin WD- ja TB-tuoteperheen telakoihin (Type-C-telakat) riippumatta USB- ja Thunderbolt-sovittimien määrityksistä. Tämä asetus on oletusarvoisesti käytössä. Ääni Voit ottaa integroidun ääniohjaimen käyttöön tai poistaa sen käytöstä. Enable Audio (Ota audio käyttöön) -vaihtoehto on oletusarvoisesti valittu. Vaihtoehdot ovat: Enable Microphone (Ota mikrofoni käyttöön) Enable Internal Speaker (Ota sisäinen mikrofoni käyttöön) Tämä vaihtoehto on määritetty oletusarvoisesti. Touchscreen Tämä asetus määrittää, onko kosketusnäyttö otettu käyttöön vai poistettu käytöstä. Tämä asetus on oletusarvoisesti käytössä. Miscellaneous Devices (Muut laitteet) Käyttäjä voi ottaa käyttöön ja poistaa käytöstä erilaisia kiinteitä laitteita. Enable camera (Ota kamera käyttöön) oletusasetus Enable Secure Digital (SD) Card Secure Digital (SD) Card Boot (Käynnistäminen SD-kortilta) Pois käytöstä Secure Digital Card (SD) Read-Only Mode (SD-kortin kirjoitussuojaustila) Pois käytöstä Video-näytön asetukset Taulukko 25. Video LCD Brightness Käyttäjä voi määrittää näytön kirkkauden virtalähteen mukaan. On Battery (oletus 50 %) ja On AC (oletus on 100 %). 22 Järjestelmän asennusohjelma

23 Tietoturva Taulukko 26. Tietoturva Admin Password Mahdollistaa järjestelmänvalvojan salasanan määrittämisen, muuttamisen tai poistamisen. Voit muuttaa salasanaa seuraavilla tavoilla: Anna vanha salasana: Anna uusi salasana: Vahvista uusi salasana: Kun olet asettanut salasanan, napsauta OK. HUOMAUTUS: Kun kirjaudut sisään ensimmäistä kertaan, kentässä "Enter the old password: on merkintä "Not set". Näin ollen salasana on annettava ensimmäisen kirjautumisen yhteydessä, minkä jälkeen salasanan voi vaihtaa tai poistaa. System Password Mahdollistaa järjestelmän salasanan määrittämisen, muuttamisen tai poistamisen. Voit muuttaa salasanaa seuraavilla tavoilla: Anna vanha salasana: Anna uusi salasana: Vahvista uusi salasana: Kun olet asettanut salasanan, napsauta OK. HUOMAUTUS: Kun kirjaudut sisään ensimmäistä kertaan, kentässä "Enter the old password: on merkintä "Not set". Näin ollen salasana on annettava ensimmäisen kirjautumisen yhteydessä, minkä jälkeen salasanan voi vaihtaa tai poistaa. Strong Password Voit valita edellyttämään aina vahvaa salasanaa. Enable Strong Password (Ota vahva salasana käyttöön) Tämä asetus ei ole oletusarvoisesti käytössä. Password Configuration Voit määrittää salasanan keston. Min = 4, Maks. = 32 Password Bypass Tällä asetuksella voit ohittaa järjestelmän salasanan sekä sisäisen kiintolevyn salasanan kyselyt järjestelmää käynnistettäessä uudelleen. Napsauta jotakin seuraavista vaihtoehdoista: Disabled (Ei käytössä) Oletus Uudelleenkäynnistyksen ohittaminen Password Change Käyttäjä voi muuttaa järjestelmäsalasanan, kun järjestelmänvalvojan salasana on asetettu. Allow Non-Admin Password Changes (Salli muun kuin järjestelmänvalvojan tekemät salasanan muutokset) Tämä vaihtoehto on määritetty oletusarvoisesti. Non-Admin Setup Changes Käyttäjä voi määrittää, sallitaanko asennusohjelman asetusten muutokset, kun järjestelmänvalvojan salasana on käytössä. Jos tämä on pois käytöstä, asennusohjelman asetukset on lukittu järjestelmänvalvojan salasanalla. Allow Wireless Switch Changes Järjestelmän asennusohjelma 23

24 UEFI Capsule Firmware Updates Tämä asetus ei ole oletusarvoisesti käytössä. Voit määrittää, salliiko järjestelmä BIOS-päivitykset UEFI-kapselipäivityspaketteina. Enable UEFI Capsule Firmware Updates Tämä vaihtoehto on määritetty oletusarvoisesti. PTT Security Tämän asetuksen avulla voit hallita, näkyykö Platform Trust Technology (PTT) -ominaisuus käyttöjärjestelmässä. Vaihtoehdot ovat: PTT On (PTT käytössä) (oletusarvoisesti käytössä) Clear (Tyhjennä) PPI Bypass for Clear Commands (PPI-ohitus tyhjennetyskomennoille) TPM 2.0 Security Käyttäjä voi ottaa käyttöön TPM:n (Trusted Platform Module) tai ottaa sen pois käytöstä POST:in aikana. Vaihtoehdot ovat: TPM On (TPM käytössä) (oletus) Clear (Tyhjennä) PPI Bypass for Enable Commands (PPI-ohitus käyttöönottokomennoille) Oletus PPI Bypass for Disable Command (PPI-ohitus käytöstäpoistokomennoille) PPI Bypass for Clear Commands (PPI-ohitus tyhjennetyille komennoille) Attestation enable (Vahvistus käytössä) Oletus Key storage enable (Avaintallennus käytössä) Oletus SHA-256 Oletus Computrace (R) Voit aktivoida valinnaisen Computrace-ohjelmiston tai poistaa sen käytöstä. Vaihtoehdot ovat: Deactivate (Deaktivoi) Disable (Poista käytöstä) Activate (Aktivoi) Oletus CPU XD Support Voit ottaa käyttöön suorittimen Execute Disable -tilan. Käyttöjärjestelmä käyttää tätä ominaisuutta torjuessaan haittaohjelmia, jotka hyödyntävät puskurin ylivuotoa. Enable CPU XD Support (Ota CPU XD -tuki käyttöön) Oletus Admin Setup Lockout Käyttäjä voi estää käyttäjiä siirtymästä asennusohjelmaan, kun järjestelmänvalvojan salasana on käytössä. Enable Admin Setup Lockout (Ota käyttöön järjestelmänvalvojan asennuslukitus) Tämä asetus ei ole oletusarvoisesti käytössä. Master Password Lockout Ottaa yleissalasanatuen käyttöön tai poistaa sen käytöstä. Enable Master Password Lockout Tämä asetus ei ole oletusarvoisesti käytössä. HUOMAUTUS: Kiintolevyn salasanat on nollattava ennen kuin asetusta voidaan muuttaa. SMM Security Mitigation Tällä asetuksella voit ottaa käyttöön UEFI SMM Security Mitigation -lisäsuojaukset tai poistaa ne käytöstä. SMM Security Mitigation 24 Järjestelmän asennusohjelma

25 Tämä asetus ei ole oletusarvoisesti käytössä. Suojattu käynnistys Taulukko 27. Suojattu käynnistys Secure Boot Enable Käyttäjä voi ottaa suojatun käynnistyksen käyttöön tai poistaa sen käytöstä. Secure Boot Enable oletus Secure Boot Mode Jos Secure Boot -toimintatilaan tehdään muutoksia, Secure Boot - toiminta muuttuu, jotta UEFI-ohjaimen allekirjoitukset voidaan arvioida. Valitse yksi seuraavista vaihtoehdoista: Deployed Mode (Käyttöönottotila) oletus Audit Mode (Seurantatila) Expert Key Management Voit ottaa käyttöön tai poistaa käytöstä Expert Key Management - toiminnon. Enable Custom Mode (Ota mukautettu tila käyttöön) Tämä asetus ei ole oletusarvoisesti käytössä. Mukautetun tilan Key Management -asetukset ovat: PK oletus KEK db dbx Intel-ohjelmistosuojan laajennuksen asetukset Taulukko 28. Intel-ohjelmistosuojan laajennukset Intel SGX Enable Tässä kentässä voit määrittää suojatun ympäristön koodin suorittamiselle/arkaluontoisten tietojen käytölle pääkäyttöjärjestelmässä. Napsauta jotakin seuraavista vaihtoehdoista: Disabled (Ei käytössä) Enabled (Käytössä) Software controlled (Ohjelmiston hallitsema) Oletus Enclave Memory Size Tämä asetus määrittää SGX Enclave -varamuistin koon. Järjestelmän asennusohjelma 25

26 Napsauta jotakin seuraavista vaihtoehdoista: 32 Mt 64 MB 128 MB Oletus Suorituskyky Taulukko 29. Suorituskyky Multi Core Support Tämä kenttä määrittää, onko suorittimessa otettu käyttöön yksi ydin vai kaikki ytimet. Joidenkin sovellusten suorituskyky paranee käytettäessä lisäytimiä. All (Kaikki) Oletus 1 Intel SpeedStep Voit ottaa käyttöön tai poistaa käytöstä suorittimen Intel SpeedStep -tilan. Enable Intel SpeedStep (Ota Intel SpeedStep käyttöön) Tämä vaihtoehto on määritetty oletusarvoisesti. C-States Control Voit ottaa ylimääräisen suorittimen lepotilat käyttöön tai poistaa ne käytöstä. C States (Suorittimen tilat) Tämä vaihtoehto on määritetty oletusarvoisesti. Hyper-Thread Control Voit ottaa suorittimen HyperThreading-tekniikan käyttöön tai poistaa sen käytöstä. Disabled (Ei käytössä) Enabled (Käytössä) Oletus Virranhallinta Taulukko 30. Virranhallinta AC Behavior Voit ottaa käyttöön tai poistaa käytöstä sen, että tietokone käynnistyy automaattisesti verkkolaitteen kytkettäessä. Wake on AC Tämä asetus ei ole oletusarvoisesti käytössä. Enable Intel Speed Shift Technology (Ota käyttöön Intel Speed Shift Technology) Tämän asetuksen avulla voit ottaa Intel Speed Shift Technology -tekniikan käyttöön tai poistaa sen käytöstä. 26 Järjestelmän asennusohjelma

27 Auto On Time Tämä asetus ei ole oletusarvoisesti käytössä. Käyttäjä voi määrittää ajan, jolloin tietokone käynnistyy automaattisesti. Vaihtoehdot ovat: Disabled (Ei käytössä) Oletus Every Day (Päivittäin) Weekdays (Arkipäivisin) Select Days (Tiettyinä päivinä) Tämä asetus ei ole oletusarvoisesti käytössä. USB Wake Support Voit määrittää, että USB-laitteet voivat herättää järjestelmän valmiustilasta. Enable USB Wake Support Wake on Dell USB-C dock (Herätys Dellin USB-C-telakointiasemassa) Tämä asetus ei ole oletusarvoisesti käytössä. Wireless Radio Control Jos tämä asetus on käytössä, järjestelmä havaitsee yhteyden langalliseen verkkoon ja poistaa käytöstä langattoman radiot (WLAN tai WWAN). Kun yhteys langalliseen verkkoon katkeaa, langattomat radiot otetaan uudelleen käyttöön. Control WLAN Radio (Ohjaa WLAN-radiota) Tämä asetus ei ole oletusarvoisesti käytössä. Wake on LAN/WLAN (Herätys LAN:in/WLAN:in avulla) Tämä vaihtoehto sallii tietokoneen käynnistämisen erityisellä LAN-signaalilla. Tämä asetus ei vaikuta herätykseen valmiustilasta, vaan se on otettava käyttöön käyttöjärjestelmästä. Ominaisuus toimii vain, kun tietokone on liitetty verkkovirtaan. Disabled (Poissa käytöstä) Oletus - Järjestelmää ei voi käynnistää tietyllä LAN-signaalilla, kun se saa herätyssignaalin LAN- tai WLAN-verkon kautta. LAN or WLAN (WLAN tai WLAN) Järjestelmä voidaan käynnistää tietyllä LAN- tai WLAN-signaalilla. LAN Only (Vain LAN) Järjestelmä voidaan käynnistää tietyllä LAN-signaalilla. WLAN Only (Vain WLAN) Järjestelmä voidaan käynnistää tietyllä WLAN-signaalilla. LAN with PXE Boot (LAN ja PXE-käynnistys) Herätyskomento lähetetään tietokoneelle, joka on S4- tai S5-tilassa Block Sleep Tällä asetuksella voit estää siirtymisen lepotilaan käyttöjärjestelmästä. Tämä asetus ei ole oletusarvoisesti käytössä. Peak Shift Voit ottaa Peak Shift -ominaisuuden käyttöön tai poistaa sen käytöstä. Kun tämä asetus on käytössä, verkkovirran käyttö minimoidaan huippukulutuksen aikana. Akku ei lataudu Peak Shift -aloitus- ja - lopetusajan välillä. Peak Shift -aloitus- ja lopetusaika voidaan määrittää kaikille viikonpäiville. Tämä asetus määrittää akun kynnysarvon ( %) Advanced Battery Charge Configuration Tällä asetuksella voit maksimoida akun kunnon. Kun otat tämän asetuksen käyttöön, järjestelmä käyttää standardia latausalgoritmia ja muita tekniikoita työaikojen ulkopuolella parantaakseen akun kuntoa. Advanced Battery Charge Mode voidaan määrittää kaikille viikonpäiville Primary Battery Charge Configuration Voit valita akun lataustilan. Vaihtoehdot ovat: Adaptive (Mukautuva) Oletus Järjestelmän asennusohjelma 27

28 Standard (Vakio) - Lataa akun täyteen vakionopeudella ExpressCharge (Pikalataus) Akku ladataan nopeasti Dellin pikalataustekniikalla. Primarily AC use (Ensisijaisesti verkkovirta) Custom (Mukautettu) Jos Custom Charge (Mukautettu lataus) on valittuna, voit määrittää myös Custom Charge Start (Mukautetun latauksen aloitus)- ja Custom Charge Stop (Mukautetun latauksen lopetus) -asetukset. HUOMAUTUS: Kaikki lataustilat eivät välttämättä ole kaikkien akkujen käytettävissä. Lepotila Tämän kentän avulla voit valita, mitä lepotiloja käyttöjärjestelmä käyttää. Vaihtoehdot ovat: OS Automatic selection (Käyttöjärjestelmän automaattinen valinta) Oletuksena käytössä Forced S3 (Pakotettu S3) Post-toiminta Taulukko 31. POST-toiminta Adapter Warnings Voit ottaa käyttöön tai poistaa käytöstä järjestelmän asennusohjelman (BIOS) varoitusilmoitukset tiettyjä verkkolaitteita käytettäessä. Enable Adapter Warnings (Ota verkkolaitteen varoitukset käyttöön) (oletusasetus) Numlock Enable Käyttäjä voi valita, että Numlock-ominaisuus otetaan käyttöön tietokoneen käynnistyessä. Enable NumLock (Ota NumLock käyttöön) oletusasetus Fn Lock Options Sallii pikanäppäinyhdistelmän Fn + Esc vaihtaa näppäinten F1 F12 ensisijaisen käyttäytymisen vakio- ja toissijaisten toimintojen välillä. Jos tämä vaihtoehto poistetaan käytöstä, et voi dynaamisesti vaihtaa näiden näppäinten ensisijaista käyttäytymistä. Fn Lock Oletus Napsauta jotakin seuraavista vaihtoehdoista: Lock Mode Disable/Standard (Lukitustila käytössä/vakio) (oletus) Lock Mode Enable/Secondary (Lukitustila käytössä/toissijainen) Oletus Fastboot Voit vauhdittaa tietokoneen käynnistystä ohittamalla tietyt yhteensopivuusvaiheet. Napsauta jotakin seuraavista vaihtoehdoista: Minimal (Minimaalinen) Oletus Thorough (Läpikotainen) Auto (Automaattinen) Extended BIOS POST Time Voit laatia ylimääräisen käynnistystä edeltävän viiveen. Napsauta jotakin seuraavista vaihtoehdoista: 0 seconds Oletus 5 seconds (5 sekuntia) 28 Järjestelmän asennusohjelma

29 10 seconds (10 sekuntia) Full Screen Logo Voit avata koko näytön logon, jos kuva vastaa näytön tarkkuutta. Enable Full Screen Logo (Ota käyttöön koko näytön logo) Tämä asetus ei ole oletusarvoisesti käytössä. Warnings and Errors Voit valita erilaisia vaihtoehtoja pysäyttääksesi, kysyäksesi ja odottaaksesi käyttäjän toimia, jatkaaksesi varoitusten havaitsemisen yhteydessä mutta keskeyttääksesi havaittaessa virhe tai jatkaaksesi, kun POSTprosessissa havaitaan joko varoituksia tai virheitä. Napsauta jotakin seuraavista vaihtoehdoista: Prompt on Warnings and Errors (Anna varoitukset ja virheet) Oletus Continue on Warnings (Jatka varoituksia) Jatka varoituksia ja virheitä MAC Address Pass-Through Voit korvata tuetun telakan tai USB-modeemin NIC MAC -osoitteen valitulla MAC-osoitteella järjestelmän kautta. Napsauta jotakin seuraavista vaihtoehdoista: Passthrough MAC Address (MAC-kauttakulkuosoite) Oletus Integrated NIC 1 MAC Address (Sisäänrakennettu NIC 1 MAC -osoite) Disabled (Ei käytössä) Virtualisointituki Taulukko 32. Virtualisointituki Virtualization Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization -tekniikan tarjoamia laitteiston lisäominaisuuksia. Enable Intel Virtualization Technology (Ota Intel Virtualization -tekniikka käyttöön). Tämä vaihtoehto on määritetty oletusarvoisesti. VT for Direct I/O Tämä vaihtoehto määrää, voiko Virtual Machine Monitor (VMM) käyttää Intel Virtualization Technology for Direct I/O -tekniikan tarjoamia laitteiston lisäominaisuuksia. Enable VT for Direct I/O (Ota käyttöön for Direct I/O) Tämä vaihtoehto on määritetty oletusarvoisesti. Langattomat vaihtoehdot Taulukko 33. Langaton Wireless Switch Voit määrittää, mitä langattomia laitteita langaton kytkin ohjaa. Järjestelmän asennusohjelma 29

30 Vaihtoehdot ovat: WWAN GPS (WWAN-moduulissa) WLAN Bluetooth Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön. Wireless Device Enable Voit ottaa sisäiset langattomat laitteet käyttöön tai poistaa ne käytöstä. Vaihtoehdot ovat: WWAN/GPS WLAN Bluetooth Kaikki vaihtoehdot on otettu oletusarvoisesti käyttöön. Ylläpito Taulukko 34. Ylläpito Service Tag Asset Tag Näyttää tietokoneen huoltomerkin. Sallii järjestelmän laitetunnuksen luomisen, jos sellaista ei ole määritetty. Tämä asetus ei ole oletusarvoisesti käytössä. BIOS Downgrade Voit salata aikaisemmat versiot järjestelmän laiteohjelmistosta. Allow BIOS Downgrade (Salli BIOS:in palauttaminen aiempaan versioon) Tämä vaihtoehto on määritetty oletusarvoisesti. Data Wipe Mahdollistaa tietojen turvallisen poistamisen kaikista sisäisistä tallennuslaitteista. Wipe on Next Boot (Pyyhi seuraavan käynnistyksen aikana) Tämä asetus ei ole oletusarvoisesti käytössä. Bios Recovery BIOS Recovery from Hard Drive (BIOS-palautus kiintolevyltä) Tämä valinta on oletusasetus. Voit palauttaa BIOS-viat käyttäen kiintolevyn tai ulkoisen USB-tikun palautustiedostoa. BIOS Auto-Recovery (Automaattinen BIOS-palautus) Mahdollistaa BIOS-palautuksen automaattisesti. HUOMAUTUS: BIOS Recovery from Hard Drive (BIOS-palautus kiintolevyltä) -kenttä tulee olla käytössä. Always Perform Integrity Check (Suorita aina yhteensopivuustarkistus) Suorittaa yhteensopivuustarkistuksen jokaisen käynnistyksen yhteydessä. 30 Järjestelmän asennusohjelma

31 Järjestelmälokit Taulukko 35. Järjestelmälokit BIOS events Thermal Events Power Events Voit lukea ja tyhjentää järjestelmän asennusohjelman (BIOS) POST-tapahtumat. Käyttäjä voi lukea ja tyhjentää järjestelmän asennusohjelman (Thermal (Lämpö)) -tapahtumat. Käyttäjä voi lukea ja tyhjentää järjestelmän asennusohjelman (Power (Virta)) -tapahtumat. SupportAssist System Resolution Taulukko 36. SupportAssist System Resolution Auto OS Recovery Threshold Auto OS Recovery Threshold (Auto OS Recovery -kynnys) -asetusvaihtoehto ohjaa SupportAssistjärjestelmän ratkaisukonsolin ja Dell OS Recovery -työkalun automaattista työnkulkua. Vaihtoehdot ovat: Oletus 3 SupportAssist OS Recovery Voit ottaa SupportAssist OS Recovery -asetuksen avulla käyttöön käynnistyksen SupportAssist OS Recovery -työkalulta tai poistaa sen käytöstä tiettyjen järjestelmävirheiden tapauksessa. Tämä asetus ei ole oletusarvoisesti käytössä. Fn Lock Options Sallii pikanäppäinyhdistelmän Fn + Esc vaihtaa näppäinten F1 F12 ensisijaisen käyttäytymisen vakio- ja toissijaisten toimintojen välillä. Jos tämä vaihtoehto poistetaan käytöstä, et voi dynaamisesti vaihtaa näiden näppäinten ensisijaista käyttäytymistä. Fn Lock Oletus Napsauta jotakin seuraavista vaihtoehdoista: Lock Mode Disable/Standard (Lukitustila käytössä/vakio) (oletus) Lock Mode Enable/Secondary (Lukitustila käytössä/toissijainen) Oletus Fastboot Voit vauhdittaa tietokoneen käynnistystä ohittamalla tietyt yhteensopivuusvaiheet. Napsauta jotakin seuraavista vaihtoehdoista: Minimal (Minimaalinen) Oletus Thorough (Läpikotainen) Auto (Automaattinen) Extended BIOS POST Time Voit laatia ylimääräisen käynnistystä edeltävän viiveen. Napsauta jotakin seuraavista vaihtoehdoista: 0 seconds Oletus Järjestelmän asennusohjelma 31

32 5 seconds (5 sekuntia) 10 seconds (10 sekuntia) Full Screen Logo Voit avata koko näytön logon, jos kuva vastaa näytön tarkkuutta. Enable Full Screen Logo (Ota käyttöön koko näytön logo) Tämä asetus ei ole oletusarvoisesti käytössä. Warnings and Errors Voit valita erilaisia vaihtoehtoja pysäyttääksesi, kysyäksesi ja odottaaksesi käyttäjän toimia, jatkaaksesi varoitusten havaitsemisen yhteydessä mutta keskeyttääksesi havaittaessa virhe tai jatkaaksesi, kun POSTprosessissa havaitaan joko varoituksia tai virheitä. Napsauta jotakin seuraavista vaihtoehdoista: Prompt on Warnings and Errors (Anna varoitukset ja virheet) Oletus Continue on Warnings (Jatka varoituksia) Jatka varoituksia ja virheitä MAC Address Pass-Through Voit korvata tuetun telakan tai USB-modeemin NIC MAC -osoitteen valitulla MAC-osoitteella järjestelmän kautta. Napsauta jotakin seuraavista vaihtoehdoista: Passthrough MAC Address (MAC-kauttakulkuosoite) Oletus Integrated NIC 1 MAC Address (Sisäänrakennettu NIC 1 MAC -osoite) Disabled (Ei käytössä) Boot Sequence (Käynnistysjärjestys) Boot Sequence ominaisuudella voit ohittaa järjestelmän asennusohjelman määrittämän käynnistyslaitejärjestyksen ja käynnistää suoraan tietyltä laitteelta (esim. Optinen asema tai kiintolevy). Kun Dell-logo ilmestyy Power-on Self Test (POST) alkutestin aikana: Voit avata järjestelmän asennusohjelman painamalla F2-näppäintä Voit tuoda kertakäynnistysvalikon näkyviin painamalla F12-näppäintä Kertakäynnistysvalikko sisältää laitteet, joilta voit käynnistää tietokoneen ja vianmäärityksen. Käynnistysvalikon vaihtoehdot ovat: Irrallinen asema (jos käytettävissä) STXXXX-asema (CD/DVD/CD-RW-asema) HUOMAUTUS: XXX tarkoittaa SATA-aseman numeroa. Optinen asema (jos käytettävissä) SATA-kiintolevy (jos käytettävissä) Diagnostiikka HUOMAUTUS: Jos valitset Diagnostics-vaihtoehdon, siirryt epsa diagnostics -näyttöön. Käynnistysjärjestysruudulla on myös mahdollisuus siirtyä asennusohjelman näyttöön. BIOS:in päivittäminen Windowsissa Suosittelemme päivittämään BIOS:in (järjestelmän asennusohjelma), kun vaihdat emolevyä tai saatavilla on päivitys. Jos käytät kannettavaa tietokonetta, varmista, että akku on täysin ladattu ja että tietokone on kytketty verkkovirtaan. 32 Järjestelmän asennusohjelma

33 HUOMAUTUS: Jos BitLocker on otettu käyttöön, se on poistettava käytöstä ennen järjestelmän BIOS:in päivitystä, ja otettava jälleen käyttöön, kun BIOS:in päivitys on valmis. 1 Käynnistä tietokone uudelleen. 2 Siirry osoitteeseen Dell.com/support. Anna Service Tag (Huoltomerkki) tai Express Service Code (Pikahuoltokoodi) ja klikkaa Submit (Lähetä). Klikkaa Detect Product (Tunnista tuote) ja noudata näytön ohjeita. 3 Jos et tunnista tai löydä huoltomerkkiä, klikkaa Choose from all products (Valitse kaikista tuotteista). 4 Valitse luettelosta Products (Tuotteet) -luokka. HUOMAUTUS: Valitse asianmukainen luokka, jotta voit siirtyä tuotesivulle. 5 Valitse tietokoneen malli, ja tietokoneen Product Support (Tuotetuki) -sivu avautuu. 6 Klikkaa Get drivers (Hae ohjaimet) ja klikkaa Drivers and Downloads (Ohjaimet ja ladatut tiedostot). Drivers and Downloads (Ohjaimet ja ladatatu tiedostot) -osa avautuu. 7 Klikkaa Find it myself (Etsi itse). 8 Klikkaa BIOS, jotta näet BIOS-versiot. 9 Paikanna uusin BIOS-tiedosto ja klikkaa Download (Lataa). 10 Valitse haluamasi latausmenetelmä Please select your download method below (Valitse lataustapa alta) -ikkunasta ja klikkaa Download File (Lataa tiedosto). File Download (Tiedoston lataus) -ikkuna tulee näkyviin. 11 Tallenna tiedosto työpöydälle klikkaamalla Save (Tallenna). 12 Asenna päivitetyt BIOS-asetukset tietokoneeseen klikkaamalla Run (Suorita). Noudata näytön ohjeita. Järjestelmän BIOS:in päivittäminen USB-muistitikun avulla Jos Windowsia ei voi käynnistää mutta BIOS täytyy päivittää, lataa BIOS-tiedosto käyttämällä toista järjestelmää ja tallenna se USBmuistitikkuun, jonka avulla järjestelmän voi käynnistää. HUOMAUTUS: Tarvitset USB-muistitikun, jonka avulla järjestelmän voi käynnistää. Katso lisätiedot seuraavasta artikkelista: 1 Lataa BIOS-päivitys.EXE-tiedostona toiseen järjestelmään. 2 Kopioi esimerkiksi O9010A12.EXE-tiedosto USB-muistitikkuun, jonka avulla järjestelmän voi käynnistää. 3 Aseta USB-muistitikku järjestelmään, jonka BIOS täytyy päivittää. 4 Käynnistä järjestelmä. Kun Dell-logo tulee näkyviin, paina F12-näppäintä. Kertaluontoinen käynnistysvalikko tulee näkyviin. 5 Valitse nuolinäppäimillä USB Storage Device (USB-tallennuslaite) ja klikkaa Return (Takaisin). 6 Näyttöön tulee Diag C:\> -kehote. 7 Suorita tiedosto kirjoittamalla tiedoston koko nimi, esimerkiksi O9010A12.exe, ja paina Return (Takaisin). 8 BIOS Update -apuohjelma latautuu. Noudata näytön ohjeita. Järjestelmän asennusohjelma 33

34 Kuva 1. DOS BIOS -päivitysikkuna Dellin BIOS:in päivittäminen Linux- ja Ubuntu-ympäristöissä Jos haluat päivittää järjestelmän BIOS:in Linux-ympäristössä (esim. Ubuntu), katsohttps:// sln171755/. Järjestelmän ja asennusohjelman salasana Taulukko 37. Järjestelmän ja asennusohjelman salasana Salasanan tyyppi Järjestelmän salasana Asennusohjelman salasana Salasana, jonka avulla kirjaudut sisään järjestelmään. Sanasana, jonka avulla voit kirjautua tietokoneen BIOS-asetuksiin ja tehdä niihin muutoksia. Voit luoda järjestelmän salasanan ja asennusohjelman salasanan tietokoneen suojaksi. VAROITUS: Salasana on tietokoneen datan perustason suojausmenetelmä. VAROITUS: Jos tietokoneessa ei ole salasanaa, kuka tahansa tietokonetta käyttävä henkilö voi käyttää tietokoneelle tallennettua dataa. HUOMAUTUS: Järjestelmän ja asennusohjelman salasana ovat pois käytöstä. Järjestelmän asennusohjelman salasanan määrittäminen Voit määrittää uuden järjestelmän tai järjestelmänvalvojan salasanan vain, kun tilana on Not Set (Ei määritetty). Voit siirtyä järjestelmän asennusohjelmaan painamalla F2 heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen. 1 Valitse System BIOS (Järjestelmän BIOS)- tai System Setup (Järjestelmän asennusohjelma) -näytöltä Security (Suojaus) ja paina Enter. 34 Järjestelmän asennusohjelma

35 Security (Suojaus) -näyttö avautuu. 2 Valitse System/Admin Password (Järjestelmän/järjestelmänvalvojan salasana) ja luo salasana Enter the new password (Anna uusi salasana) -kenttään. Valitse järjestelmän salasana seuraavien ohjeiden mukaisesti: Salasanan maksimipituus on 32 merkkiä. Salasana voi sisältää ainoastaan numerot 0-9. Ainoastaan pienet kirjaimet hyväksytään eikä suuria kirjaimia sallita. Vain seuraavat erikoismerkit sallitaan: välilyönti, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3 Kirjoita sama järjestelmän salasana, jonka annoit aiemmin Confirm new password (Vahvista uusi salasana) -kenttään, ja klikkaa OK. 4 Paina Esc, niin saat viestin, joka kehottaa sinua tallentamaan muutokset. 5 Tallenna muutokset painamalla Y. Tietokone käynnistyy uudelleen. Vanhan järjestelmän asennusohjelman salasanan poistaminen tai vaihtaminen Varmista, että Salasanan tilan lukitus on pois käytöstä (järjestelmäasetuksissa) ennen kuin yrität poistaa tai muuttaa järjestelmän ja/tai määrityksen salasanan. Järjestelmän tai määritysten salasanaa ei voi poistaa tai muuttaa, jos Salasanan tila on lukittu. Voit siirtyä järjestelmän asennusohjelmaan painamalla F2 heti virran kytkemisen tai uudelleenkäynnistyksen jälkeen. 1 Valitse System BIOS (Järjestelmän BIOS) tai System Setup (Järjestelmän asennusohjelma) -ruudulta System Security (Järjestelmän salaus) ja paina Enter. System Security (Järjestelmän salaus) -ruutu avautuu. 2 Tarkista System Security (Järjestelmän salaus) -ruudulta, että Password Status (Salasanan tila) on Unlocked (Lukitsematon). 3 Valitse System Password (Järjestelmän salasana), muuta vanhaa järjestelmän salasanaa tai poista se ja paina Enter tai Tab. 4 Valitse Setup Password (Asennusohjelman salasana), muuta vanhaa asennusohjelman salasanaa tai poista se ja paina Enter tai Tab. HUOMAUTUS: Jos vaihdat järjestelmän ja/tai asennusohjelman salasanan, kirjoita uusi salasana pyydettäessä. Jos poistat järjestelmän ja/tai asennusohjelman salasanan, vahvista poisto pyydettäessä. 5 Paina Esc, niin saat viestin, joka kehottaa sinua tallentamaan muutokset. 6 Tallenna muutokset ja poistu järjestelmän asennusohjelmasta painamalla Y. Tietokone käynnistyy uudelleen. Järjestelmän asennusohjelma 35
