19.30 Base ALOITUSOPAS. Vianova Systems Finland Oy Versio 19.30

Transkriptio

1 19.30 Base ALOITUSOPAS Vianova Systems Finland Oy Versio /2015

2 MATERIAALIN TEKIJÄOIKEUDET, VIANOVA SYSTEMS FINLAND OY Vianova tarjoaa koulutuksia käyttämällä omia koulutusaineistojaan ja menetelmiään. Kaikki oikeudet koulutusaineistoihin kuuluvat Vianovalle. Mikäli Vianova luovuttaa koulutusaineistoja Asiakkaalle, Asiakkaalla on oikeus käyttää aineistoja vain osana Vianovan tarjoamaa koulutusta. Asiakkaalla ei ole oikeutta käyttää aineistoja muussa toiminnassaan (esimerkiksi sisäisten koulutusten järjestämisessä) ilman Vianovan erillistä suostumusta. Espoossa Maaliskuu 2015 Vianova Systems Finland Oy Vaisalantie ESPOO Puhelin: Sähköposti: training@vianova.fi Web:

3 SISÄLLYSLUETTELO 1. PROJEKTIN PERUSTAMINEN Projektin perustaminen paikallisesti Projektikansio Projektin varmuuskopio Projektin perustaminen ja määrittäminen Quadri DCM palvelimelle Projektin luominen palvelimelle Projektin alueen määrittäminen koordinaattitiedoston avulla Työskentelyn aloittaminen palvelimelta KÄYTTÖLIITTYMÄ JA KÄSITTEET Tietoikkunat Projektikaavio LÄHTÖAINEISTON SISÄÄNLUKU Dwg-aineiston tuonti Oman muuntimen luonti Muuntimen teko dwg- kuvan tasoista Aineiston tuonti 3D winlightin avulla Las-aineiston tuonti Laseraineiston harventaminen AutoCAD Civil 3D ohjelmalla Isojen aineistojen luku tietokantaan IFC aineiston käsittely Sisään luku Uloskirjoitus Tietojen lukeminen olemassa olevasta projektista Water&Sever projektin luku olemassa olevasta projektista Paikallisen projektin siirto palvelimelle Aineiston jakaminen palvelimelle ja hakeminen Aineiston jakaminen Aineiston hakeminen Projektin poisto palvelimelta AINEISTON TARKASTELU JA NAVIGOINTI Mallien tarkastelu Mittaustyökalut Etäisyydet ja kaltevuudet... 44

4 Pinta-alat Navigointi MALLINNUSTYÖKALUT Pintamallin luonti kolmioverkko (TIN) Pintamallin luonti laseraineistosta Maalajirajojen määrittäminen Pintamaan poisto Pyyhkäise Pursota Siirrä pystysuunnassa NÄKYMIEN LUONTI Karttanäkymän luonti D näkymät Korkeuskäyrien esittäminen ja muokkaaminen näkymissä Orthokuvan lisääminen pintamalliin Pituusleikkauksen määrittäminen Poikkileikkauksen luonti Näkymän piirto dwg-kuvaan Projektin siivoaminen GEOMETRIAN JA VÄYLÄMALLIN LUONTI Geometrian luonti Geometrian luonti Novapoint Road/Road Pro -moduuleilla Väylämallin luonti Väylämallin luonti Novapoint Road/-Pro moduuleilla KUNNALLISTEKNIIKKA Kunnallistekniikan suunnittelu Kaivantojen luonti Novapoint Water&Sever moduulilla LUISKALASKENTA YHTEYSTIEDOT... 77

5 1 (77) PROJEKTIN PERUSTAMINEN Novapoint DCM 19 ohjelmistoversiossa työskentely tapahtuu aina paikallisesti. Projekti voidaan perustaa paikallisesti tai ladata se tai osia siitä Quadri DCM -palvelimelta paikallisesti muokattavaksi. Paikallinen projekti voidaan tallettaa Quadri DCM - palvelimelle. Tästä syystä tulee aina muistaa tallettaa projekti jota muokataan! 1.1. Projektin perustaminen paikallisesti 1. Novapoint DCM 19 käynnistetään asennuksen jälkeen työpöydällä olevalla pikakuvakkeella. 2. Aloitussivu aukeaa. Valitaan Uusi uuden mallin luomiseksi. HUOM! Aloitussivu voidaan valita jatkossa näytettäväksi otsikkorivin painikkeella. 3. Aukeaa Uusi projekti sivu, sivulla määritetään projektille koordinaatisto sekä annetaan projektille nimi, määritetään projektin sijainti omalla koneella sekä annetaan projektitunniste.

6 2 (77) 4. Annetaan mallin tiedot nimen, fyysisen sijainnin ja projektitunnisteen suhteen. Projektitunnisteessa voi olla useita malleja. Alussa on suositeltavaa käyttää mallilla ja projektitunnisteella samaa nimeä. Tarkista, että sijainti on aina oman koneen kovalevylle c:\ tai d:\. HUOM! Projekti tallennetaan aina paikalliselle levylle, ei verkkolevylle. 5. Valitsemalla OK malli perustetaan ja se näkyy selaimessa. 6. Käytettävissä olevat (koordinaatisto)asetukset voidaan määrittää ohjelman asetuksissa. Mutta huomaa, että et voi muuttaa koordinaatistoa myöhemmin.

7 3 (77) 1.2. Projektikansio Projektikansion polku tässä esimerkissä on \\Data1\Projektin_tunniste_ETRS- GK24_2\Projektin_nimi_ETRS-GK24_2. Levyllä projektikansio sisältää esim. seuraavat tiedostot: 1.3. Projektin varmuuskopio Ohjelma tekee projektista automaattista varmistustiedostoa. Tähän tiedostoon tallentuu kaikki projektin olennainen tieto mitä tarvitaan jos projekti pitää jostain syystä palauttaa. Talletus paikassa on eri polut riippuen onko projekti paikallinenvai palvelinprojekti.

8 4 (77) Paikallinen: Projektikansion sisältä löytyy tiedosto xxxx.zquadrimodelbackup joka sisältää koko projektin tiedot ja tallenteet. Mikäli projekti hajoaa, voidaan projekti palauttaa uudelleen nimeämällä tiedosto xxxx.zquadrimodelbackup xxx.zip nimiseksi. Palvelinprojekti: Palvelinprojektin varmuuskopion polun näkee Projektin ominaisuuksista. Varmuuskopion sijainti on oletuksena käyttäjän Users kansiossa mutta sijainniksi voidaan asettaa muukin paikka. Oletus sijainti: C:\Users\KÄYTTÄJÄ\AppData\Local\Qg4\5805CEDB2D564284B252FB1C3661BC\Job kansio Projektin perustaminen ja määrittäminen Quadri DCM palvelimelle. Projekti voidaan perustaa tai avata Quadri DCM -palvelimelta. 1. Käynnistetään Novapoint 2. Valitaan N Projektien hallinta

9 5 (77) 3. Projektin hallinnassa voidaan: a. Hallita yhteysosoitteita b. Luoda uusi projekti. Huom! Tämä valinta ei ole käytettävissä kun projekti haetaan palvelimelta käyttäen käskyä Hae palvelimelta. c. Määrittää projektin tiedot ja käyttäjät. Huom! Tämä valinta ei ole käytettävissä kun projekti haetaan palvelimelta käyttäen käskyä Hae palvelimelta. 4. Valitaan uusi yhteysasetus 5. Annetaan tiedot. Alias tarkoittaa nimeä jolla palvelimella oleva malli näkyy käyttäjälle. Palvelimen nimi pitää olla xx.xxx.fi ja portti XX.

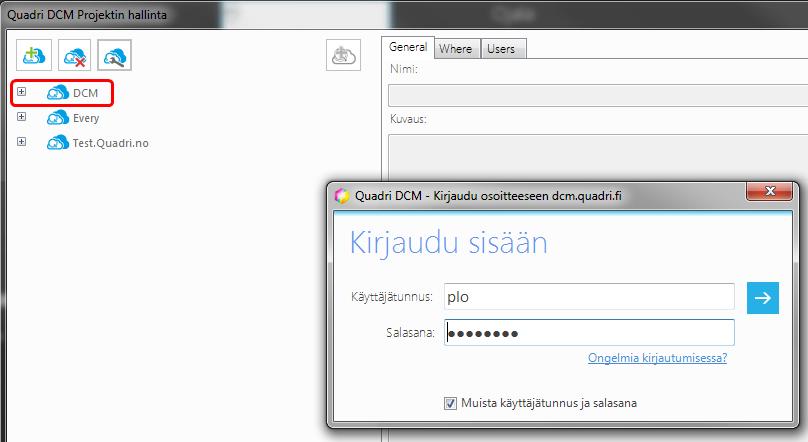

10 6 (77) Projektin luominen palvelimelle 1. Valitaan haluttu palvelin ja kirjaudutaan sisään. 2. Palvelimella olevat mallit nähdään puunäkymässä: 3. Uuden projektin luomiseksi valitaan Uusi Quadri DCM projekti: 4. Annetaan projektin nimi

11 7 (77) 5. Sijainti voidaan osoittaa esikatseluikkunassa, mikäli käytetty koordinaatistojärjestelmä on tuettu esikatselun osalta. (Np 19.30/35FP1, vain GK-kaistat)n Sijainti voidaan määrittää myös lukemalla sisään tekstitiedosto, jossa on projektin rajaavan alueen koordinaatit. Tätä aluetta käytetään hakutoiminnoissa ja aineiston jakamisessa. Käytettävä alueen laajuus vaikuttaa palvelinkäytön toimintojen nopeuteen. 6. Käyttäjät tulee olla määriteltynä Model managerissa, jonka perusteella voidaan käyttäjät valita projektiin.

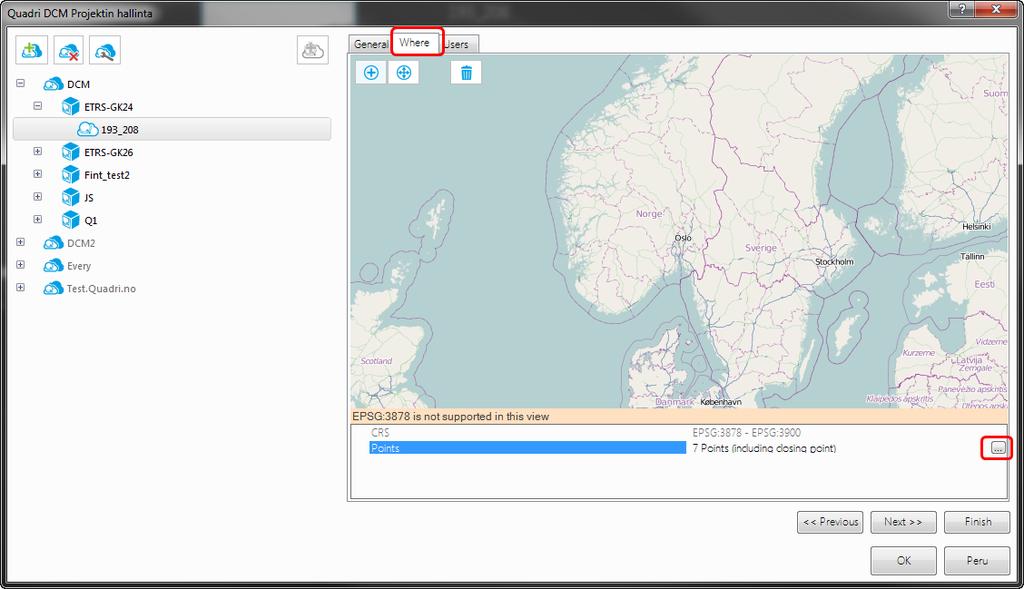

12 8 (77) Projektin alueen määrittäminen koordinaattitiedoston avulla Mikäli projektin luomisen yhteydessä esikatseluikkuna ei tue mallille määriteltyä koordinaatistojärjestelmää ja täten aluetta ei voida näyttää, voidaan projektin alue (AOI, Area Of Interest) määrittää ascii-tiedoston avulla jossa on alueen rajaavat koordinaatit (Y, X). Projektin aluetta käytetään hae ja jaa toimintojen yhteydessä, alueen laajuus vaikuttaa toimintojen nopeuteen. 1. Luodaan projektin alueelle rajaviiva esim. dwg-kuvassa. HUOM! Alueen piirtojärjestys: Ensimmäinen piste vasen alakulma ja viiva piirretään vastapäivään. 2. Valitaan viiva esim. maastomittaus piirustuksesta toimintoon, ja kirjoitetaan.txt päätteiseksi. 3. Muokataan tekstitiedostoa siten että siinä on Y- ja X koordinaatit välilyönnillä erotettuna. HUOM! Koordinaattilistan ensimmäinen ja viimeisen pisteen on oltava sama! 4. Luodaan uusi projekti.

13 9 (77) 5. Määritetään koordinaattitiedosto Points kohdassa. 6. Tiedosto voidaan lukea sisään dialogissa tai kopioida leikepöydän kautta tiedostosta. HUOM! Tiedoston desimaalierotin tulee olla sama kuin Windows-asetuksissa.

14 10 (77) Työskentelyn aloittaminen palvelimelta 1. Käynnistetään uusi istunto. 2. Valitaan toiminto aloitussivulta tai Quick Access toolbarista 3. Valitaan halutulta palvelimelta sinne luotu projekti, ja projekti ladataan paikalliseksi työkopioksi. Lataus alkaa ja Quadri DCM ikkuna avautuu, näit valitun projektin, Ladataan Mikäli projektissa on jo aikaisemmin työskennelty, voidaan projekti, myös palvelin projekti, avata suoraan viimeksi käytetyistä projekteista Novapoint aloitussivullaa. Palvelimelta projektia avattaessa ilmoitetaan käyttäjälle, mikäli projektissa on jo työskennelty ja millaisia työkopioita on käytetty. On suositeltavaa käyttää vain YHTÄ työkopiota ja pitää palvelimella ja työkopiossa oleva malli Hae ja Jaa toimintojen avulla (CheckIn/CheckOut) päivitettynä niin, että palvelimella on aina mahdollisimman uusin projekti. Eri tehtävien ja kohteiden varaaminen perustuu työkopioihin, varaus näkyy käyttäjän nimellä muille käyttäjille.

15 11 (77) Tilanne kun projektissa on työskennelty aikaisemmin, valitse työkopio jossa halutaan jatkaa ja paina OK-painiketta. Mikäli projekti on tehty tai muokattu uudemmalla versiolla, projektia ei voida jatkaa vanhemmassa työkopiossa. Käyttäjän täytyy ladata siitä uusi työkopio ja valita lataukseen Lataa-painike. 5. Ennen kuin lataat projektin palvelimelta tarkista onko käyttämäsi tallennuskansion polku oikein. 6. Projekti ladataan palvelimelta. Kaikki käyttäjän tekemät toimenpiteet projektin lataamisen jälkeen ovat uusia ja niitä ei ole vielä jaettu. Tämä näkyy eri tehtävien tooltipissä ja symbolilla. 7. Tehtävät ja kohteet ovat varattu käyttäjälle ja ne pitää jakaa palvelimelle ja vapauttaa mikäli halutaan, että muut voivat niitä muokata.

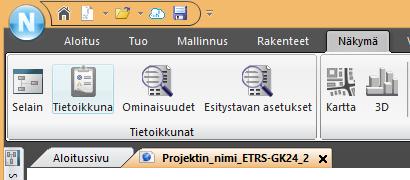

16 12 (77) KÄYTTÖLIITTYMÄ JA KÄSITTEET Projektin avaamisen/perustamisen jälkeen voidaan määrittää työpöydän ulkoasu. Valitsemalla välilehti Näkymä voidaan valita näytettävät tietoikkunat. Tietoikkunat sijaitsevat piirtoalan vasemmassa ja oikeassa reunassa sekä alhaalla. Mutta niiden paikkaa voidaan muuttaa käyttäjän mukaan ja ne voidaan saada sulkeutumaan automaattiseti viemästä kuvatilaa Tietoikkunat Tietoikkunoita on neljä. Selain, Tietoikkuna, Ominaisuudet ja Esitystavan asetukset.

17 13 (77) Selain Selain on tärkein tietoikkuna. Siinä näytetään kaikki mitä projektissa on tehty. Selaimen rakenne on hakemistopuumainen ja koostuu Projektitunniste (Binder) voi sisältää useita Quadri malleja, joista yksi kerrallaan on aktiivinen. Suositeltavaa on aluksi pitää vain yhtä mallia aktiivisena (malli per projektitunniste). Projekti koostuu tehtävistä, kohteista ja objekteista Selain näyttää Projektin sisällön puurakenteena. Projektin puurakenne koostuu:: koontitehtävä (jossa tehtävät tietyn rakenteen mukaisesti esitettynä) kohteet objektit Selaimen puurakenne on käyttäjä/organisaatio/projektikohtainen. Puurakenne voidaan lukea tiedostosta/tallettaa tiedostoon. Sijainti käyttäjäkohtaisessa kansiorakenteessa C:\Users\<username>\AppData\Roaming\ViaNova\Novapoint\19.30\Templates\ProcessTemplates Tehtävä Tehtävä (Task) on suorite jolle annetaan perustiedot ja joihin sen toiminta perustuu esim. tietyn hierarkian mukaan projektin edetessä. Tehtävälle annetaan nimi ja sijainti puurakenteessa. Tehtävällä on tietty tyyppi, johon liittyy työkalu jolla se suoritetaan. Esim. geometrian suunnittelutehtävä suoritetaan geometrian suunnittelu työkalulla. Tehtävä tietää sille annetut lähtötiedot ja mitä tietoa se on tuottanut. Lähtötietoa voidaan täydentää projektin edetessä.

18 14 (77) Kohde Kohde selite tähän Objekti Objekti on elementti joka pitää sisällään kohteen maantieteellisen sijainnin ja muut tiedot mallissa. Objekti voi toimia toisen tehtävän lähtötietona. Ominaisuudet Ominaisuudet ikkunassa nähdään valitun elementin/objektin ominaisuudet. Ominaisuudet näytetään: Quadri-mallista Tehtävistä Objekteista Mikäli valitaan useita elementtejä, näytetään niiden yhteiset ominaisuudet. Esitystavan asetukset Ikkunassa voit muuttaa esim. pintamallin käyrien tyyliä; väriä, paksuutta jne. Prosessin tiedot Prosessin tietoikkunassa näytetään tietoa mitä järjestelmä on tehnyt, varoitukset ja virheilmoitukset käyttäjälle sekä tietoa esim. aineiston sisään lukuun liittyvissä asioissa (objektien lukumäärä, mahdolliset virheet ym.) Projektikaavio Selain tietoikkunan tärkein ja ainut osa on Projektikaavio. Projektikaavio kuvaa projektin rakennetta. Käyttäjä voi luoda uuden projektikaavion projektin edetessä, tallettaa niitä jatkokäyttöä varten tai ladata talletetun projektikaavion projektin aloittamisen yhteydessä.

19 15 (77) 1. Valitaan Projekti kohta oikealla hiirennapilla ja valitaan Lisää projektin rakenne.. 2. Valitaan esimerkkiprosessikaavio, ja Lisää 3. Tyhjä projektikaavio ladataan selaimeen. 4. Vastaavasti voidaan projektikaavio tallettaa valitsemalla kohta josta se halutaan tallettaa hiiren oikealla napilla. Kaavio voidaan siis tallettaa koko mallia kuvaavana tai vaikka pelkästään esimerkiksi geometrioiden osalta.

20 16 (77) HUOM! Mikäli asennuksessa ei ole valmiita prosessikaavioita, tulee käyttäjän perustaa tarvittava kansio (ProsessiTemplates) käyttäjäkohtaiseen kansiorakenteeseen ja kopioida prosessikaaviota kuvaava xml-tiedosto sinne. C:\Users\plo\AppData\Roaming\ViaNova\Novapoint\19.30\Templates\Process- Templates

21 17 (77) LÄHTÖAINEISTON SISÄÄNLUKU Käytetään dwg-tiedostoa jossa on maastomallin lähtötiedot Dwg-aineiston tuonti 1. Käynnistetään aineiston tuonti. Klikkaa Tuo ikonia. 2. Avautuu uusi Ribbon Tehtävä. Anna tehtävälle nimi, Nimi kenttään ja kerrotaan mihin kohtaan prosessikaaviota se sijoittuu. 3. Klikkaa Select Files ikonia. 4. Valitaan dwg-tiedosto. 5. Tiedoston valinnan jälkeen vahvistetaan koordinaattijärjestelmä. Mikäli lähtöaineistosta löydetään tiedot, näytetään ne dialogissa (dwg-tiedostoon mahdollisesti asetettua koordinaattijärjestelmää ei vielä toistaiseksi lueta). Tässä tapauksessa valitaan ylin vaihtoehto, eli tiedoston koordinaattijärjestelmä on sama kuin mallissa. Jos tuotavan aineiston koordinaattijärjestelmä poikkeaa mallin järjestelmästä, niin valitaan, Tiedoston koordinaatistojärjestelmä ei ole sama kuin aktiivisessa projektissa, vaihtoehto. Tuotava aineisto muunnetaan tiedonsiirron yhteydessä vastaamaan mallin järjestelmää. Tuetut operaatiot ovat muunnokset eri ETRS-

22 18 (77) kaistojen välillä. KKJ ja muut nykyiset koordinaattijärjestelmät tulee muuntaa ensin Novapoint Map modulilla. 6. Seuraavaksi valitaan DWG tuonnin asetukset. Asetuksia on useita, esim Tasojen asetukset kohdassavoidaan valita mitä dwg-tiedoston tasoista käytetään. Tasot jotka ovat tiedostossa pois päältä/jäädytetty, eivät ole valittuina. Ne voidaan kuitenkin valita käytettäväksi sisäänluvun yhteydessä.

23 19 (77) Ja Symbolit/viitekuvat sivulla tarkistetaan, että Räjäytä symbolit valinta on Ei. Valitaan OK, aineisto on esikatselutilassa. Tiedonsiirto-operaatioiden yhteydessä aineistoa ei talleteta suoraan mallin, vaan käyttäjä voi määrittää halutut asetukset ja tarkistaa esikatselussa niiden vaikutuksia ennen aineiston talletusta malliin. Tiedonsiirtotehtävän Nimi kentässä näkyy tuodun tiedoston nimi ja Sijainnissa mihin prosessikaavion kohtaan tehtävä tallentui. Tarvittavat tiedot annetaan ja lopuksi valitaan vielä joko esikatselu tai Valmis jolloin aineisto kirjoitetaan malliin. Mikäli esim. muunnostiedostoon tehdään tiedonsiirron aikana muutoksia, voidaan niiden vaikutus tarkistaa esikatselussa ennen aineiston kirjoittamista. 7. Valitaan muunnintiedosto Muunnos paneelista. 8. Valitaan joko vakio muunnintiedosto ja painetaan Valitse>> -painiketta. Tai jatkon kannalta parempi tapa on valita kohdasta Muokatut muunnintiedostot itse tehty muunnintiedosto. Yleensä muokatun muunnintiedosto tehdään yrityksen sisällä keskitetysti eikä käyttäjän tarvitse tietää, kuin oikean tiedoston nimi.

24 20 (77) 9. Esikatselussa Preview voidaan arvioida muunnoksen vaikutusta lähtöaineiston tiedonsiirrossa. Mikäli jotain osaa aineistosta ei olisi muunnettu, ne olisi näytetty erillisessä ikkunassa. 10. Valitaan Valmis. Aineisto kirjoitetaan malliin ja mahdolliset virheilmoitukset nähdään Prosessin tiedot tietoikkunassa. Aineisto nähdään selaimessa Oman muuntimen luonti Käyttäjä voi luoda oman muuntimen, mikäli valmiista muuntimista ei löydy sellaista joka vastaa tuotavaa aineistoa. Muunnoseditori voidaan siis luoda etukäteen tai siinä vaiheessa, kun tiedostoa ollaan tuomassa projektiin. Muuntimen teko on periaatteessa sama riippumatta luodaanko muunnin ennen vai tuonnin yhteydessä. Jos muunnin luodaan vasta tiedoston luvun yhteydessä, voidaan tuotua tiedostoa käyttää apuna. Luodaan muunnin ensiksi tyhjästä ja toinen käyttäen apuna tuotavaa tiedostoa. 1. Muunnin luodaan menemällä Tuo> Muunnoseditori 2. Valitaan Uusi tai otetaan Kopio olemassa olevasta muuntimesta

25 21 (77) 3. Annetaan muuntimelle nimi ja asetetaan Source Compatibility sekä Destination Compatibility vaihtoehdolle Molemmat ja kuitataan OK 4. Valitaan luotu muunnin aktiiviseksi ja painetaan Muokkaa-painiketta. 5. Painetaan New Rule painiketta ja luodaan niin monta sääntöä kuin objektityyppiä kuvasta löytyy (esim. pisteet ja viivat) 6. Valitaan Lähteen ominaisuudet (esim. Cadcurve ja CadPoint) 7. Valitaan näille Kohteen ominaisuudet CadCurve = PinnanTaitepiste CadPoint= PinnanHajapiste 8. Painetaan OK ja Sulje Tämän jälkeen voidaan luotua muunninta käyttää esim. dwg-aineiston sisään luvussa.

26 22 (77) Mikäli pisteestä tai taiteviivasta halutaan lukea esim. tason nimi-tiedot, täytyy tämä tieto lisätä Lähteen Atribuutti -tietoihin. Conversion Rule Editorissa Mene kohtaan Näkymä ja hae listalta Attributies Conversion per Feature. Määritä FeatureName kohtaan acadproperties Layer Lähteen Attribuutti-sarakkeeseen. Mikäli aineiston tietoja halutaan tarkentaa, voidaan pisteille ja viivoille antaa tarkempia ominaisuuksia valitsemalla ominaisuus Kohteen ominaisuudet sarakkeesta. Mikäli kohteelle annetaan joku muu ominaisuus kuin PinnanTaitepiste tai PinnanHajapiste täytyy niille antaa myös Lähteen Attribuuti tiedot sekä oletusarvot (esim. havupuu, nykyinen, jne..) Muuntimen teko dwg- kuvan tasoista Muunnin voidaan luoda myös lukemalla lähtöaineiston dwg-kuvan tasotiedoista. 1. Mennään lisäämään uusi muunnin 2. Luetaan kuvasta tasotiedot valitsemalla Create Rules from Preview model

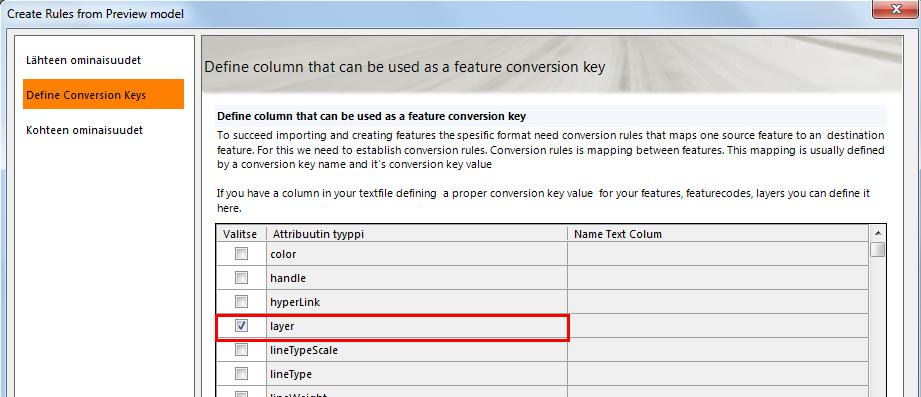

27 23 (77) 3. Lähteen ominaisuustietoihin valitaan mitä tietoja kuvasta luetaan 4. Define Conversion Keys-kohdassa valitaan minkä mukaan tietoja luetaan, esim. layer. 5. Kohteen ominaisuudet tietoihin voidaan määrittää oletus kohdeominaisuus (esim. PinnanHajapiste) tai jättää tämän tiedon määrittäminen myöhemmäksi valitsemalla Leave Destination Feature Blank 6. Kun asetukset ovat kunnossa, painetaan Valmis-painiketta. 7. Määritä jokaiselle tasolle ominaisuustieto.

28 24 (77) 8. Määritä myös Lähteen Attribuuttitiedot menemällä Näkymä ja hae listalta Attributies Conversion per Feature. 9. Määritä FeatureName kohtaan acadproperties Layer Lähteen Attribuutti-sarakkeeseen. 10. Määritä mahdolliset lisätiedot oletusarvo-kenttiin (esim. kaivotyyppi, puutyyppi, jne..) 11. Kun määritykset ovat valmiita, poistu OK-painikkeesta Aineiston tuonti 3D winlightin avulla Lähtöaineistona voidaan käyttää myös eri formaateissa olevaa aineistoa kuten, esimerkiksi -.gt,.xyz, jne muodossa olevaa. 1. Käynnistetään aineiston tuonti.

29 25 (77) 2. Valitaan 3D-light- formaatti. 3. Tiedoston valinnan jälkeen vahvistetaan koordinaattijärjestelmä. Mikäli lähtöaineistosta löydetään tiedot, näytetään ne dialogissa. 4. Valitaan ylin vaihtoehto, eli tiedoston koordinaattijärjestelmä on sama kuin mallissa. 5. 3D Winlight käynnistyy ja aineisto tulee näkyviin 6. Aineisto kirjoitetaan Novapoint DCM -projektiin menemällä Tiedosto>Formaatit>Kirjoita 7. Valitaan muuntimeksi QuadriDCM ja painetaan OK. 8. Ohjelma pyytää tallentamaan väliaikaistiedoston.q3d (sama kansio josta aineisto on luettu) 9. Kun väliaikaistiedosto on tallennettu, palataan takaisin 3D winlight-ikkunaan joka voidaan sulkea X-painikkeesta jonka jälkeen aineisto luetaan projektiin Tiedostot-kohtaan, Tiedostot on väliaikaiskansio mikä poistuu kun tiedot luetaan pysyvästi, jossa pääsee tarkastelemaan aineisto ennen lopullista tallentamista.

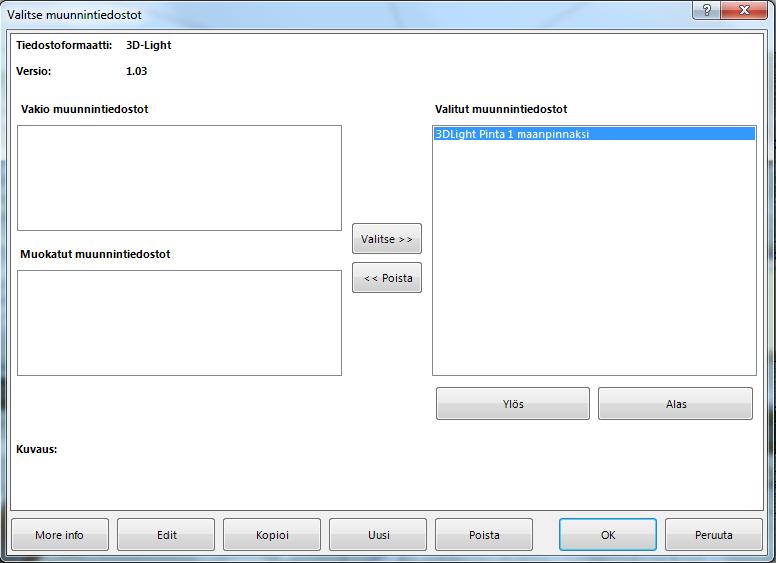

30 26 (77) 10. Kun aineisto on ok, valitaan muunnintiedosto tai luodaan oma muunnin. 11. Paina OK muunnintiedosto dialogissa ja Valmis tehtävä välilehdeltä Las-aineiston tuonti Suunnitteluaineiston pohjalle voidaan tuoda myös laserkeilattua aineistoa. 1. Mene Tuo > Pistepilvi 2. Hae haluttu aineisto valitsemalla oikea formaatti. Samalla sisään luvulla voidaan valita useita tiedostoja. 3. Valitse kansio johon aineisto käsitellään (indeksoidaan) tai hyväksy ohjelman tarjoama kansio.

31 27 (77) 4. Suorita toiminto loppuu painamalla Seuraava ja OK. HUOM! Aineiston indeksointi/käsittely kestää jonkin aikaa riippuen aineiston laajuudesta ja indeksoitavien aineistojen määrästä. 5. Indeksoinnin jälkeen malli saadaan näkyviin kun valitaan projektipuusta ja valitaan hiiren oikea > näytä 3D näkymässä 6. Mikäli 3d näkymässä ei ole muita objekteja, valitse haluttu piirtosääntö jotta saat pistepilven näkyviin Laseraineiston harventaminen AutoCAD Civil 3D ohjelmalla 1. Laseraineistoa voidaan harventaa käyttäen apuna AutoCAD Civil 3D ohjelmaa. 2. Luetaan Las-aineisto pistepilvenä AutoCAD Civil 3D kuvaan menemällä Toolspace > Point clouds > Create point cloud

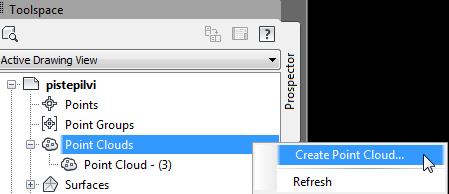

32 28 (77) 3. Määritä pistepilvelle nimi ja tyyli (Point Cloud Style) (valitse sellainen tyyli jossa voidaan erottaa maanpintapisteet, luokittelu) 4. Määritä tuotava aineisto ja viimeistele pistepilven luonti 5. Kun aineisto on luettu kuvaan, voidaan sitä harventaa. Aktivoi pisteaineisto kuvasta jolloin Point cloud-välilehti aktivoituu 6. Valitse Point cloud-välilehdeltä Point density-kohtaan haluttu prosenttimäärä jolla aineisto esitettään esim. 50% pisteistä.

33 29 (77) 7. Kun aineisto on sopivan harvaa, tee aluerajaus suunnittelualueelle AutoCAD polyline-käskyllä 8. Kun rajaus on tehty, aktivoi pistepilviaineisto ja valitse Add Points to surface ja tee TIN-verkko aineistosta halutulla tyylillä. Käytä Point cloud extents valintaa. 9. Kun aineistosta on tehty TIN-verkko, määritetään sille vielä rajaviiva menemällä Toolspace > Surface > boundaries > Add 10. Valitaan Type:ksi Outer ja osoitetaan rajaviiva kuvasta

34 30 (77) 11. Tämän jälkeen kirjoitetaan kolmioverkko LandXML-muodossa tiedostoon. Mene Output-välilehdelle > Export to LandXML 12. Valitse vain surfaces ja polku johon aineisto tallennetaan. 13. Lue aineisto Novapoint DCM -projektiin Tuo > Tuo-toiminolla Isojen aineistojen luku tietokantaan Mikäli käytettävissä on isoja lähtöaineistoja esim. laseraineistoja jotka on muutettu dwg- tai mv. muotoon, joissa pistemäärä on yli 3miljoonaa pistettä, suosittelemme aineiston muuttamista ascii-muotoon (esim. xyz-formaattin). 1. Avaa alkuperäinen aineisto 3D winlight/3d win-ohjelmaan 2. Muunna aineisto Text-muuntimella xyz-muotoon (kirjoitetaan ulos vain xyztieto) 3. Tämän jälkeen lue aineisto projektiin Laser datana (TIN-verkkona)

35 31 (77) 4. Tämän jälkeen voidaan tehdä maanpintamalli lähtöaineistosta (xyz-tiedostosta) ja tehdä siihen reikä esim. tarkemittauksesta/lisäaineistosta IFC aineiston käsittely Sisään luku Novapoint DCM versiolla voit myös lukea IFC-formaatissa olevaa aineistoa. 1. Aineisto luetaan sisään Tuo >Tuo-toiminnon kautta 2. Formaatiksi valitaan IFC Sisään luvun yhteydessä tulee huomioida että aineiston tulee olla todellisessa koordinaatistossa, Novapoint DCM 19-versiossa ei ole mahdollista määrittää aineiston koordinaattietoja toistaiseksi. Lisätietoja aiheesta: help.novapoint.com/release Notes/Novapoint 19.20/25FP Uloskirjoitus Novapoint DCM versiolla voit kirjoittaa ulos IFC-formaatissa mm. pintamallit, väylät ja vesihuoltosuunnitelmat. 1. Aineisto kirjoitetaan ulos Vie>Vie-toiminnon kautta

36 32 (77) 2. Valitaan tehtävä joka halutaan kirjoittaa ulos, formaatti johon kirjoitetaan sekä muunnintiedosto millä aineisto tuotetaan. 3. Lopuksi painetaan valmis ja osoitetaan tiedoston tallennussijainti Tietojen lukeminen olemassa olevasta projektista Lähtöaineistoa voidaan lukea myös olemassa olevasta projektista. Käyttäjä luo uuden projektin ja valitsee lähtötiedoksi nykyisen projektin tmg-tiedoston. Tällä tavalla voidaan helposti siirtää esim. geometriat. Olemassa olevien pintamallien suhteen on suositeltavaa siirtää ainoastaan lähtöaineisto esim. dwg-tiedostosta ja luoda pintamallit uudestaan Novapoint DCM 19-versiossa. Väylänsuunnittelutehtäviin voidaan lukea aikaisemmista versiosta tuotettu ind-tiedosto. 1. Luodaan uusi projekti 2. Käynnistetään aineiston tuonti, Tuo>Tuo 3. Valitaan tarkenteeksi QuadriG1 ja valitaan haluttu tmg-tiedosto. 4. Vahvistetaan projektista luettu ominaisuuskoodikirjasto

37 33 (77) 5. Vahvistetaan käytettävä koordinaatisto 6. Filter settings kohdassa valitaan Groups and Feature codes jotta voidaan valita ryhmät ja ominaisuudet joita halutaan tuoda. 7. Group filter kohdassa valitaan ryhmät jotka halutaan tuoda, esim. geometriat. 8. Annetaan tehtävälle nimi ja sijainti, valitaan muunnintiedosto 9. Luodaan uusi valitsemalla New.

38 34 (77) Varmista, että Source Compabitility on Tarkka 10. Luodaan vastaavuudet sisäänluetun aineiston perusteella. 11. Pelkästään geometrioita käsittävässä valinnassa on SourceFeature TmgCurve, jolle voidaan valita haluttu kohde. Esim. mittalinja. 12. Käytetään muunnintiedostoa tiedonsiirtoon. Geometriat tuodaan omina tehtävinään, niitä pitää muokata lisäämällä esim. lähtötiedoiksi maanpinnan tiedot.

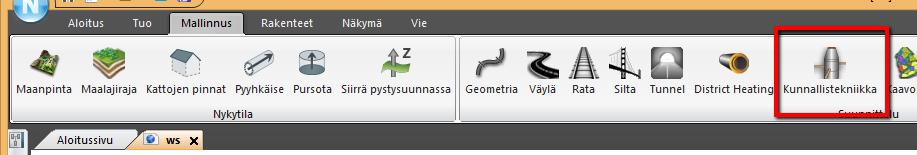

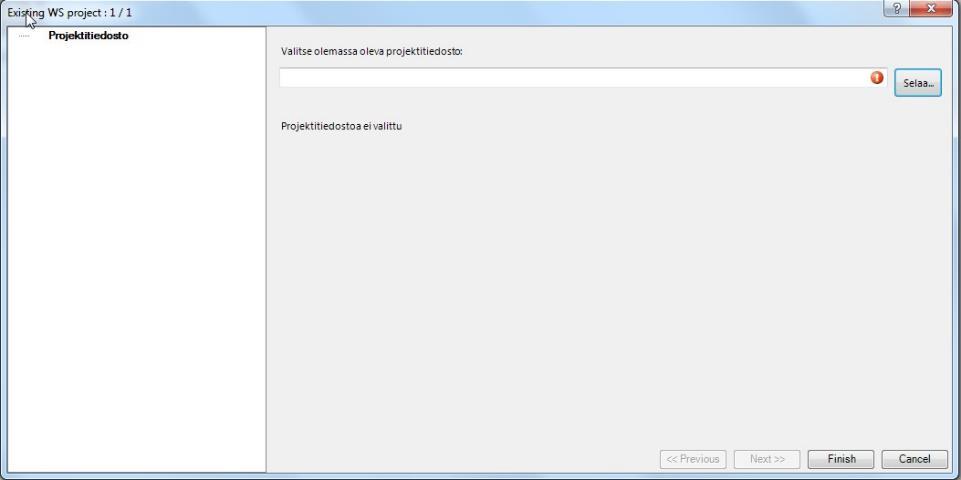

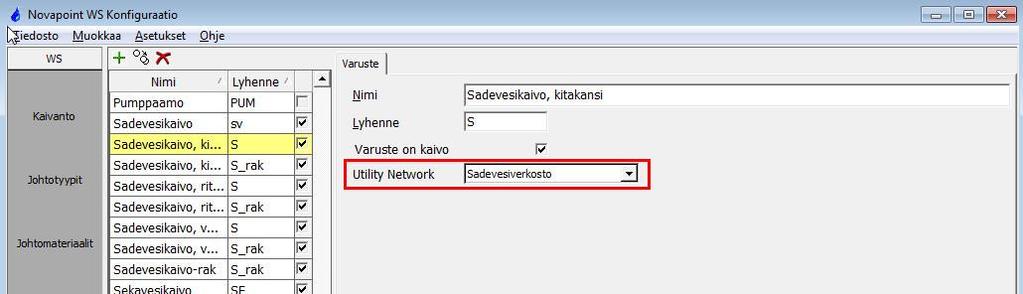

39 35 (77) 3.8. Water&Sever projektin luku olemassa olevasta projektista 1. Luo Kunnallistekniikan tehtävä 2. Olemassa olevan W&S projektin lukeminen tehdään käyttäen olemassa olevaa mallipohjaa 3. Valitse olemassa olevan W&S projektin.xml tiedosto 4. Aseta käytettävät laskentaperusteet 5. Paina Valmis 6. Siirry Autocad tilaan ja valitse kyseinen W&S tehtävä 7. Avaa W&S konfigurointi ja tarkista, että johdoilla ja varusteilla on oikeat verkostotyypit

40 36 (77) HUOM! Kysymykseen: Käyttämäsi tietokanta vaatii päivityksen. Haluatko päivittää nyt? Vastataan Kyllä. 8. Avaa W&S suunnitelmadialogi ja tallenna projekti 9. W&S > Laskennat > Laskenta: Muista valita Update DCM 10. Tarkista tulokset Novapoint Basen puolella klikkaamalla hiiren oikealla kyseistä W&S tehtävää ja valitse Näytä 3D näkymässä.

41 37 (77) Paikallisen projektin siirto palvelimelle Projekti voidaan perustaa paikallisesti esim. omalle kovalevylle ja jos jatkon kannalta on tarpeellista, niin projekti voidaan siirtää palvelimelle. 1. Luo ensiksi palvelimelle samalla nimellä malli ja projekti kuin mitä aiot siirtää. 2. Avaa sitten näin luotu projekti Novapoint DCM Base ohjelmassa. 3. Valitse ribbonista Tuo-välilehdeltä Tuo projekti paneelista Quadri G4 käsky. 4. Valitse oikea.quadrimodel-tiedosto ja klikkaa Open. Tuonti saattaa kestää riippuen aineiston koosta. 5. Kun siirto on valmis klikkaa Aloitus-välilehdeltä Palvelin-paneelista Jaa käsky ja siirrä projekti palvelimelle. Muista vapauttaa tehtävät. 6. Paikallinen projekti on palvelimella ja muiden tarvitsijoiden käytettävissä Aineiston jakaminen palvelimelle ja hakeminen Aineiston tallettaminen palvelimelle on kaksivaiheinen toiminto. Aluksi aineisto jaetaan palvelimelle siten, että muut suunnittelijat voivat tarkastella suunnitelmaa sekä käyttää muiden tekemiä suunnitelmia/tehtäviä omissa suunnitelmissa. Toinen vaihe on vapauttaa aineisto palvelimella siten, että muut suunnittelijat voivat ladatessa projektin myös muokata muiden tekemiä suunnitelmia/tehtäviä.

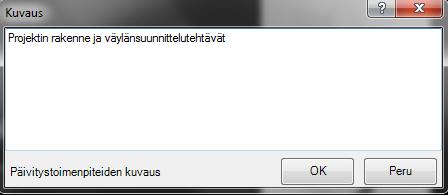

42 38 (77) Aineiston jakaminen 1. Talletetaan työkopio ja valitaan Aloitus välilehdellä Jaa 2. Aineiston jakamisessa nähdään palvelimelle jaettavat tehtävät Tehtävälista kohdassa. Kartta- ja 3D näkymät kohdissa voidaan omia muutoksia tarkastella omissa näkymissään (omat muutokset näytetään eri värillä) 3. Tehtävälista kohdassa nähdään muutokset. Toistaiseksi käyttäjä ei voi valita jaettavia tehtäviä/kohteita vaan kaikki muutokset jaetaan. 4. Jakamisen yhteydessä voidaan myös vapauttaa kaikki tehtävät, tällöin laitetaan rasti kohtaan Vapauta kaikki tehtävät.

43 39 (77) 5. Valitaan Valmis jolloin aineiston jako käynnistyy. Sitä ennen annetaan päivitystoimenpiteelle kuvaus: HUOM! Mikäli halutaan, että omat muutokset ovat myös muiden muokattavissa, pitää ne vapauttaa palvelimelle. Varattua tehtävää voivat muut projektiin osallistuvat käyttää (esim. pintamallit) Projekti siis voidaan ladata palvelimelta kahdella eri tavalla riippuen onko lataus käyttäjän ensimmäinen vai onko lataus jo aikaisemmin tehty. Toinen, kun projekti ladataan ensimmäisen kerran ja toinen kun ladataan jo käynnissä oleva projekti. Käynnissä olevan projektin projektiselaimessa on erilaiset merkinnät riippuen tehtävien varauksesta: muutoksia ei jaettu uusi tehtävä, muutoksia ei jaettu Käyttäjä voi varata tai vapauttaa tehtävän varattu muutoksia varten työkopiossa tehtävän varaaminen tehtävän vapauttaminen 6. Kun projekti on ladattu ja projektipuussa näkyy, että tehtävä ei ole varattu, voidaan se varata muokkauksia varten omaan työkopioon.

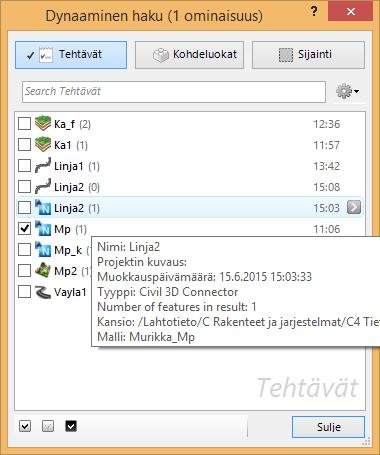

44 40 (77) 7. Tehtävien varaukset nähdään omalla symbolilla ja tooltipin tiedoissa. 8. Tietoikkunassa nähdään jakamisen tiedot ja valmistuminen sekä mahdolliset virheilmoitukset. Aineiston hakemisen/jakamisen tiedonsiirron nopeuteen vaikuttaa aineiston laajuus ja kohteiden/objektien lukumäärä. Esim. paljon objekteja sisältävän dwg-kuvasta tehdyn tehtävän siirtäminen on hidasta, mutta pintamallin siirto nopeaa. 9. Varaustilanne voidaan tarkistaa valitsemalla työkopiossa käsky: Päivitä varaustilanne

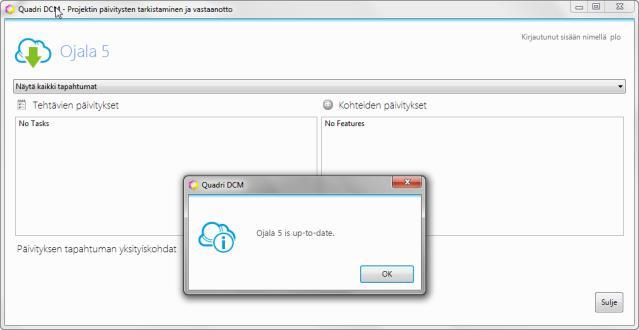

45 41 (77) Mikäli varattua tehtävää yritetään varata, ilmoitetaan konfliktista käyttäjälle: Aineiston hakeminen Aloitus välilehdellä olevalla Hae napilla on kaksi toimintoa. Aluksi tarkistetaan palvelimella olevassa projektissa tapahtuneet muutokset jonka jälkeen ne voidaan päivittää omaan työkopioon. 1. Valitaan Hae ja kirjaudutaan tarvittaessa sisään palvelimelle. 2. Projektiin tehdyt muutokset ovat nähtävissä ja voidaan ladata omaan työkopioon Projektin poisto palvelimelta Palvelinprojekti voidaan poistaa myös Novapoint DCM Base clientin kautta. 1. Mene N > Projektien hallinta ja kirjaudu Quadri DCM palvelimelle 2. Valitse listalta malli ja sen alta poistettava projekti 3. Valitse Poista Quadri DCM projekti-painike

46 42 (77) 4. VAROITUS: Projekti poistuu välittömästi palvelimelta. HUOM! Projektin voi poistaa henkilö jolla on admin-oikeudet kyseiseen projektiin. Lisäksi projektissa ei saa olla varauksia työkopioissa.

47 43 (77) AINEISTON TARKASTELU JA NAVIGOINTI 5.1. Mallien tarkastelu Mallia voidaan tarkastella 3D näkymässä. 1. Valitaan haluttu tehtävä selaimesta, ja oikean hiirennapin takaa Näytä 3D näkymässä. Piirtosääntö voidaan valita oikeasta alareunasta, Basic 3D on sopiva esim. pintamallin tarkastelua varten. 2. Näkymän oikeasta reunasta löytyvät navigointitoiminnot.

48 44 (77) 5.2. Mittaustyökalut Etäisyydet ja kaltevuudet Novapoint DCM ohjelmalla voit helposti mitata etäisyyksiä ja kaltevuuksia kahden pisteen välillä sekä tarkastella koordinaatteja halutusta pisteestä. 1. Käynnistetään tehtävä Aloitus>Mittaa etäisyyksiä 2. Snap-toiminnot näet kun painat hiiren oikea ja valitset joko EndPoint tai nearestpoint. 3. Osoita kuvasta halutut pisteet, näet tuloksen tooltipistä. 4. Koordinaattitiedot tulevat esiin kun pidät hiiren paikallaan halutussa pisteessä Pinta-alat Samoin pinta-alojen laskenta on helppoa ja joustavaa. 1. Käynnistetään tehtävä Aloitus>Area 2. Osoita kuvasta pisteet joista pinta-ala lasketaan

49 45 (77) 3. Tulokset näkyvät omassa ikkunassa alueen vieressä. 4. Toiminnon voi lopettaa esc-painikkeella Navigointi Navigointitoiminnot löytyvät 3D näkymän lisäksi myös Aloitus -välilehdellä. Toiminto Näytä kaikki Kuvaus Zoomaa koko mallin näkyviin Lähennä Zoomaa lähemmäs Loitonna Zoomaa kauemmas Tuplaklikkaus Valinta Panoroi Tuplaklikkaamalla kohdetta siirrytään sen luo Objektien valinta. Valintatilassa voidaan myös käyttä hiiren oikean/keskinapin takaa zoomaustoimintoja. Panorointi vasemmalla hiirennapilla, voidaan käyttää myös hiiren keski/oikeaa nappia.

50 46 (77) Orbit (kierrä) Hiiren vasemmalla napilla voidaan kiertää näkymää. Orbit+zoom Lennä Lento viivaa pitkin Edellinen Kierron yhteydessä voidaan pitää hiiren oikeaa nappia pohjassa ja liikuttaa hiirtä eteen/taakse zoomausta varten. Lentomoodi eri suuntiin pitäen hiiren vasenta nappia pohjassa ja liikuttamalla hiirtä. Voidaan osoittaa referenssiviiva jota pitkin lennetään automaattisesti asetusten mukaan. Palaa edelliseen zoomauskohtaan Seuraava Siirtyy seuraavaan zoomauskohtaan Muita navigointitoimintoja: Navigointitilan vaihto Alt Ctrl/Shift Kuvaus Pitämällä Alt-näppäin pohjassa vaihdetaan kierto tilaan (orbit) Pitämällä Ctrl/Shift näppäin pohjassa saadaan valintatila aktiiviseksi Myös näppäimistöä voidaan käyttää navigointiin. Navigointi voidaan keskeyttää painamalla Esc. Näppäin U G W S A D Q Kuvaus Tekee U-käännöksen Siirtyy hiiren osoittamaan kohtaan mallissa Siirtyy oman sijainnin suhteen eteenpäin Siirtyy oman sijainnin suhteen taaksepäin Siirtyy oman sijainnin suhteen vasemmalle Siirtyy oman sijainnin suhteen oikealle Siirtyy oman sijainnin suhteen alaspäin

51 47 (77) E Siirtyy oman sijainnin suhteen ylöspäin Caps Lock Shift CTRL CAPS LOCK aktivoituna näppäimistöllä tapahtuvan zoomaamisen yhteydessä on zoomaus on dynaaminen (nopeampaa, suhteessa millä korkeudella mallia katsotaan) Pitämällä SHIFT nappia painettuna voidaan hidastaa zoomausta Pitämällä SHIFT nappia painettuna voidaan nopeuttaa zoomausta

52 48 (77) MALLINNUSTYÖKALUT 6.1. Pintamallin luonti kolmioverkko (TIN) 1. Siirrytään Mallinnus välilehdelle. 2. Valitaan pintamallin luonti Maanpinta käsky. 3. Annetaan tehtävän nimi ja sijainti prosessikaaviossa ko. tehtävän ribbonissa. Huom: mikäli prosessikaaviosta on valittuna kohta johon tehtävä halutaan luoda, valitaan ko. sijainti automaattisesti tehtävän sijainniksi. 4. Valitaan Asetukset. 5. Asetuksissa voidaan asettaa mm. kolmion suurin sivunpituus, ja taiteviivojen käyttö ja painetaan lopuksi Tallenna. 6. Valitaan Lähtöaineisto. Toiminnolla voidaan valita aineisto joka toimii ko. tehtävän lähtötietona. Voidaan valita koko tehtävä, jolloin kaikki siinä käytetty aineisto toimii tehtävän lähtöaineistona. Tai voidaan valita yksittäisiä objekteja, maantieteellinen rajaus on myös vaihtoehtona. Mikäli jokin ikkuna on auki jossa valittu lähtöaineisto on näkyvissä, esitetään se punaisella.

53 49 (77) 7. Klikataan lopuksi Valmis. 8. Pintamalli talletetaan valittuun sijaintiin Pintamallin luonti laseraineistosta 1. Mene Tuo > Tuo 2. Valitse tiedostoformaatiksi Laser Data 3. Hae aineisto ja valitse mistä luokista aineisto luetaan.

54 50 (77) 4. Valitse Metodiksi Luo kolmioverkko (Create TIN surfaces) (vesihuoltosuunnittelussa suosittelemme toistaiseksi käytettävän GRID-surfaces metodia, johtuen laseraineiston hitaudesta) 5. Määritä Kolmioverkon asetukset (Tin settings) halutuiksi tai poista ruksi kohdasta Use removal of long-edge tirangle at edge of model kohdasta. HUOM! Aineiston luku saattaa kestää hetken. 6. Määritä tehtävälle nimi ja sijainti sekä valitse muunnintiedosto 7. Kuittaa tehtävä Valmis-painikkeella. HUOM! Laseraineistosta ei tarvitse tehdä erillistä pintamallia vaan pintamalli luodaan suoraan aineiston luvun yhteydessä.

55 51 (77) 6.3. Maalajirajojen määrittäminen Ohjelma olettaa, että jos on olemassa maalajiraja (savi,siltti,moreeni) niin sen alapuolella on aina olemassa kalliopinta. Siksi on aina luotava valekalliopinta. (Koskee Novapoint DCM 19.20/25 versiota). Miten valepinta luodaan on selitetty harjoituksessa myöhemmin. Maalajirajoja ei enää tarvitse määrittää niitä tarvitseviin työkaluihin. Kaikki lähtötieto luetaan Novapoint DCM -mallista. 1. Jos Novapoint DCM -mallissa ei jo ole lähtötietoaineistoa tuotuna niin käynnistä aineiston tuonti dwg-kuvasta. Katso kohta 3 Lähtöaineiston sisäänluku 2. Luodaan maalajirajat. Mene Mallinnus-välilehdelle Valitse Maalajiraja ikoni anna nimi ja sijainti projektipuussa sekä valitse Kohdeluokat käskyä klikkaamalla oikea aineisto. Mikäli maalajirajaa kuvaavia pisteitä on useassa osassa, voidaan ne myöhemmin valita erikseen maalajirajapinnan luontia varten 3. Käytettävät objektit voidaan valita näkymästä tai tehtävän perusteella. Jokaisesta maalajista mallinnetaan oma pinta. Materiaaliksi valitaan Soil [1], koska maanpinnan alapuolella on ko. materiaalia tässä määritettävään pintaan saakka.

56 52 (77) 4. Mallinnetaan maalajirajat. HUOM! Mikäli maalajia halutaan käyttää väyläsuunnitteluussa täytyy kalliomallista ja maanpintamallista tehdä yhdistelmäpinta. Johtuen ohjelman tavasta käsitellä maalajirajoja joudutaan maalajikerrosten käyttöä varten luomaan valekalliopinta. Helpoiten se tapahtuu kopioimalla olemassa olevan maanpinta esim 20m alemmaksi kuin maanpinta. 5. Tee uusi maalajiraja 6. Anna valepinnalle nimi ja sijainti. 7. Valitse Seurattava pinta kohdasta nykyinen maanpintamalli aktiiviseksi

57 53 (77) 8. Laita Vertical offset-kohtaan riittävä syvyys nykyiselle maanpintamallille, esimerkiksi -20m. Klikkaa lopuksi Valmis. Jos käytössä on todellinen kalliopinta, joudutaan valepintaan luomaan reikä oikean kalliopinnan kohdalle. 9. Valitse aluerajaksi Reiät ja hae kalliopintamalli aktiiviseksi.

58 54 (77) 10. Material Typeksi jätetään Soil(1) 11. Lopeta tehtävä Valmis-painikkeesta. HUOM! Luodut maalajirajat lisätään esim. geometrian suunnittelun ja väylämallin suunnittelutehtävien lähtötiedoiksi jolloin niitä ei enää tarvitse lisätä väylämalliin Pintamaan poisto 1. Pintamaan poiston alueet voidaan määrittää 2d-aluerajauksina esim. dwg-kuvassa. 2. Viedään aluerajat tiedonsiirrolla perusjärjestelmään.

59 55 (77) 3. Tehdään uusi maalajiraja -tehtävä pintamaata varten. 4. Määritetään pintamaan seuraamaan maanpintaa halutulla etäisyydellä (pintamaan poiston syvyys) 5. Tyypiksi pintamaa (Topsoil), alueet valitaan aktiivisesta näkymästä aluevalinnalla. 6. Tuloksena saadaan määritetyille alueille pintamaan poiston pintamallit. Nämä voidaan asettaa väylämallin lähtötiedoiksi.

60 56 (77) 6.5. Pyyhkäise Pyyhkäise toiminnolla voidaan luoda neliskulmaisia/pyöreitä objekteja. Luodut objektit näkyvät leikkauksissa. Pyyhkäise toimintoa voidaan käyttää esim. nykyisten johtojen, kaiteiden ym. mallintamiseen. Lähtötieto voidaan valita yksittäisenä objektina jo olemassa olevasta aineistosta tai lähtöaineisto voidaan tuoda omana tehtävänään. 1. Käynnistetään toiminto ja annetaan tehtävän nimi. Mikäli halutaan käyttää esim. jo tuotua aineistoa, kannattaa sen 3D esitys tai 3D näkymä ottaa jo valmiiksi näkyviin. 2. Kohdetta valittaessa voidaan valita myös yksittäinen objekti.

61 57 (77) 3. Valitaan objekti näkymästä. 4. Valitaan muoto ja sijainti. 5. Mikäli ei haluta muokata alkuperäistä objektia, otetaan Kohdeluokasta pois rasti kohdasta muokataan alkuperäistä objektia ja valitaan listalta objektityyppi miksi pyyhkäisyobjekti muutetaan. 6. Valitaan Valmis, objekti luodaan malliin.

62 58 (77) 6.6. Pursota Pursota toiminnolla voidaan luoda objekteja «pursottamalla». 1. Valitaan toiminto 2. Annetaan tehtävän tiedot 3. Mikäli ei haluta muokata alkuperäistä objektia, otetaan Kohdeluokasta pois rasti kohdasta muokataan alkuperäistä objektia ja valitaan listalta objektityyppi miksi pyyhkäisyobjekti muutetaan. 4. Objekti luodaan malliin 6.7. Siirrä pystysuunnassa Aineistoksi voidaan tuoda myös 2D aineistoa joka voidaan myöhemmin nostaa olemassa olevan pintamallin pintaan toiminnolla Siirrä pystysuunnassa. 1. Valitaan toiminto Mallinnus > Siirrä pystysuunnassa

63 59 (77) 2. Annetaan tehtävälle nimi ja sijainti 3. Valitaan mitkä objektit poimitaan kuvasta joko valitsemalla Dynaaminen haku tai Valitse objekti-toiminnolla. Valitaan Lähtötiedot > valitse objektit 4. Osoitetaan kuvasta halutut objektit 5. Valitaan pinta johon objektit nostetaan valitsemalla Valitse pinta > Dynaaminen haku ja haetaan tehtäväksi maanpinta tai haluttu muu pinta 6. Määritellään mahdolliset lisäetäisyydet kohtaan Offset Value (m) ja määritetään halutaanko piste jokaiseen verkon taitekohtaan lisäämällä ruksi kohtaan Add Points to follow the Surface Better

64 60 (77) NÄKYMIEN LUONTI Tässä harjoituksessa luodaan karttanäkymä projektin aineistoista, pituus- poikkileikkaus nykyisestä maastosta sekä dwg-kuva olemassa olevasta aineistosta Karttanäkymän luonti 1. Valitaan toiminto Näkymä > Kartta 2. Annetaan tehtävälle nimi ja sijainti 3. Valitaan mitkä objektit poimitaan kuvaan joko valitsemalla Dynaaminen haku tai Valitse objekti-toiminnolla. Valitaan Lähtötiedot > dynaaminen haku ja haetaan Tehtävät -listalta objektit joista karttakuva halutaan tehdä. 4. Halutessa voidaan kuvaan tuoda myös ulkopuolista aineistoa kuten Orthofotoja tai WMS-palvelun aineistoa. 5. Lisäksi voidaan määrittää esitystapa jolla aineistoa esitetään karttakuvassa. 6. Kun määritykset ovat valmiit, painetaan Valmis-painiketta D näkymät 1. Valitaan toiminto Näkymä > 3D 2. Anna tehtävälle nimi ja sijainti

65 61 (77) 3. Valitse lähtötiedoiksi aineistot joita haluat tarkastella 3D näkymässä tai valitse kaikki ja paina lopuksi Sulje-painiketta. 4. Kun asetukset ovat valmiina, paina lopuksi Valmis-painiketta Korkeuskäyrien esittäminen ja muokkaaminen näkymissä Voit esittää maastomallit myös käyrinä. Ja niiden esitys asua voit mukata joustavasti. 1. Tee haluttu näkymä joko 2D tai 3D-näkymä 2. Valitse haluttu esitystapa Perus 3D-kohdasta näytön alalaidasta 3. Kun haluttu esitystapa on valittu, voidaan asetuksia muokata Esitystavan asetukset-ikkunasta

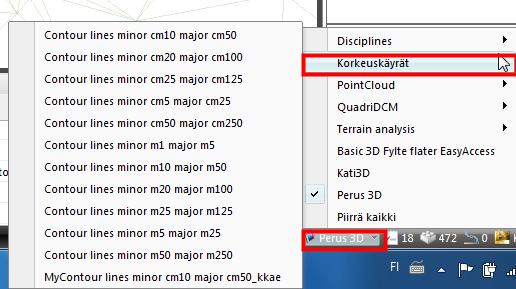

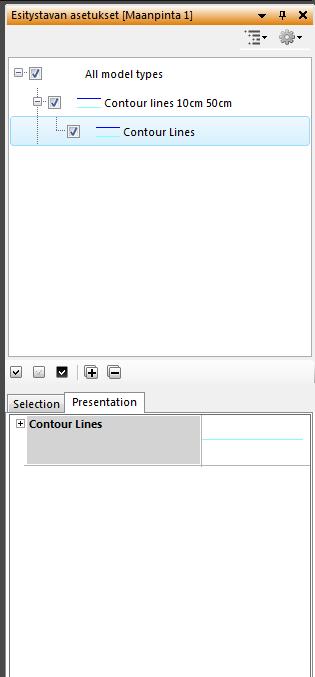

66 62 (77) 4. Valitse Cointour Lines ja paina pientä +-painiketta avataksesi asetukset näkyviin. 5. Tee halutut muutokset, muutokset astuvat voimaan heti. 6. Asetukset voidaan tallentaa kun näkymä/ohjelma suljetaan jonka jälkeen tulee kysymys tallentamisesta 7. Kun painetaan Yes, ohjelma kysyy millä nimellä määritykset tallennetaan.

67 63 (77) 8. Asetukset tallennetaan C:\Users\KÄYTTÄJÄ\Documents\Novapoint 19.30\MyDrawingRules\Contour calculation kansioon Orthokuvan lisääminen pintamalliin 1. Mene Tuo-välilehdelle kohtaan Orthokuva 2. Määritä tehtävälle nimi ja sijainti 3. Paina Lisää polku-painiketta ja hae kansio jossa orthokuvat sijaitsevat. 4. Valitse halutessasi kohteet joihin orthokuvat kohdistetaan tai paina Valmis-painiketta. 5. Mikäli orthokuvaa ei kohdisteta mihinkään kohteeseen, voidaan kuvia käyttää muiden tehtävien kanssa valitsemalla tehtävälistalta halutut tehtävät aktiiviseksi ja otetaan hiiren oikea > Näytä 3d näkymässä Pituusleikkauksen määrittäminen 1. Valitaan toiminto Näkymä > Pituusleikkaus

68 64 (77) 2. Annetaan tehtävälle nimi ja sijainti 3. Valitaan Piirrä painikkeen alta Piirrä. 4. Osoita viivan paikka kuvasta. 5. Syvyys-sarakkeisiin voidaan määrittää miltä hakuetäisyydeltä maastoa haetaan. 6. Valitaan Lähteen ominaisuudet kohdasta Valitse kaikki. 7. Paina lopuksi Valmis-painiketta jonka jälkeen pituusleikkaus tulee näkyviin kaikkine objekteineen jotka esitettiin karttakuvassa.

69 65 (77) 7.6. Poikkileikkauksen luonti Poikkileikkaus luodaan samoin periaattein kuin pituusleikkaus. Katso edellinen kohta Määritä viiva josta poikkileikkaukset luodaan 2. Määritä leikkausten välinen etäisyys ja leveys sekä mahdollinen syvyys. 3. Määritä objektit joista leikkaus luodaan tai valitse Kaikki. 4. Kuittaa lopuksi Valmis-painikkeesta jonka jälkeen leikkaukset muodostuvat. 5. Leikkauksia voi selata näkymäikkunan ylälaidassa olevalla nuolella Näkymän piirto dwg-kuvaan 1. Käynnistetään AutoCAD painamalla oikeassa alalaidassa olevaa Käynnistä AutoCAD-kuvaketta. 2. AutoCAD käynnistyy normaalisti ja tämän jälkeen käytettävissäsi on Novapoint- suunnittelumoduulit. 3. Ensimmäisellä kerralla täytyy ladata tarvittavat Novapoint-moduulit valitsemalla Novapoint > Novapoint sovellusten hallinta.

70 66 (77) 4. Valitse Novapoint > Projektin näkymien piirto > ja valitse haluttu näkymä 5. Valitse mikä Kartta/pituusleikkaus/poikkileikkausnäkymä piirretään. 6. Paina lopuksi Draw, jonka jälkeen haluttu näkymä piirretään kuvaan Projektin siivoaminen Toisinaan projektipuuhun kertyy aineistoa jota ei myöhemmin enää tarvita, voidaan nämä poistaa projektipuusta. 1. Valitse poistettava aineisto projektipuusta ja tehtävästä. 2. Ota hiiren oikea > Poista

71 67 (77) 3. Aukeavasta varmistusdialogista laita ruksi kohtaan Also delete result features jotta myös tämän aineiston mukana tulleet objektit ja niiden koodit poistetaan. 4. Paina lopuksi Kyllä, jonka jälkeen kyseinen aineisto/tehtävä poistettan. Mikäli aineisto on mennyt väärään tehtävään projektipuussa, voidaan se siirtää uuteen kohteeseen raahaamalla.

72 68 (77) GEOMETRIAN JA VÄYLÄMALLIN LUONTI Novapoint DCM 19 versiossa geometriat ja väylämallit nimetään ja esitetään Novapoint Base- käyttöliittymässä. Varsinainen suunnittelu tapahtuu Novapoint Road/Road Pro-sovelluksella Geometrian luonti 1. Avaa Mallinnus > Geometria 2. Määritä geometrian nimi ja sijainti projektipuussa. 3. Määritä laskentaperusteet: Valitse tiedot paneelista Lähtötiedot -painike, ja valitse maanpinta sekä maalajirajat. 4. Kun määritykset ovat valmiit, paina Valmis-painiketta. Niissä tapauksissa, kun käytät geometrian luonti tehtävässä vanhaa projektia tee kuten kohdassa 3 mutta valitse tarvittava geometria Geometria paneelista

73 69 (77) Geometrian luonti Novapoint Road/Road Pro -moduuleilla 1. Siirrytään AutoCAD ikkunaan tai käynnistetään se Käynnistä AutoCAD - painikkeesta, mikäli sitä ei vielä ole käynnistetty. 2. Mene Novapoint Road/-Pro > Geometrian suunnittelu 3. Suunnittele vaakageometria halutuksi. 4. Kun vaakageometria on suunniteltu, valitaan geometrialle nimi Objektin nimi - painikkeesta. 5. Haetaan tehtäväluettelosta aikaisemmin luodun geometrian nimi ja kuitataan dialogi OK-painikkeesta. 6. Tämän jälkeen siirrytään pystygeometrian suunnitteluun ja viimeistellään geometria sekä poistutaan suunnittelutilasta. 7. Siirry takaisin Novapoint Base puolelle ja valitse projektipuusta luotu geometria-tehtävä ja ota hiiren oikea>näytä 3D näkymässä.

74 70 (77) 8.2. Väylämallin luonti Seuraavaksi määritetään väylämalille nimi ja laskentaperusteet. 1. Avaa Mallinnus > Väylä 2. Määritä nimi, sijainti projektipuussa sekä valitse tiedot joihin väylämallin laskenta halutaan kohdistaa. 3. Kun määritykset ovat valmiit, paina Valmis-painiketta Väylämallin luonti Novapoint Road/-Pro moduuleilla Väylämallissa työskentely Novapoint DCM 19 version Road/-Pro moduuleissa on pysynyt samanlaisena kuin versioissa ja Siirrytään AutoCAD ikkunaan tai käynnistetään se Käynnista AutoCAD -painikkeesta, mikäli sitä ei vielä ole käynnistetty. 2. Mene Novapoint Road/-Pro > Väylämalli ja määritä haluttu väylämalli aktiiviseksi tehtävälistalta.

75 71 (77) 3. Määritä väylämallin ominaisuustiedot (linja johon kiinnitetään sekä paaluväli) 4. Suunnittele väylän pinnat joko yksi pinta kerrallaan tai käyttämällä Peruspoikkileikkauksen kuvaus toimintoa. 5. Kun väylämalli on suunniteltu, niin laske malli ja siirry takaisin Novapoint Base:n puolelle. 6. Valitse projektipuusta aktiiviseksi maanpinnan pintamaali sekä äsken luotu väylämalli ja ota hiiren oikea > Näytä 3D näkymässä HUOM! Mikäli väylämallin laskenta menee läpi, mutta silti luiskapinnat karkaavat/menevät sekaisin -> suorita laskenta uudestaan ja laita maanpinta-

76 72 (77) asetuksiin maaston rajat-kohtaan kapeampi laskentaleveys sekä laita lisäasetuksissa pehmennys päälle. KUNNALLISTEKNIIKKA Novapoint DCM 19:ssa vesihuoltosuunnittelu tapahtuu samalla tavalla kuin geometria- ja väyläsuunnittelu Kunnallistekniikan suunnittelu Seuraavaksi määritetään kunnallistekniikalle tehtävänimi ja sijainti. 1. Avaa Mallinnus > Kunnallistekniikka 2. Määritä nimi, sijainti projektipuussa sekä laskentaperusteet joihin kunnallistekniikan kaivannon laskenta halutaan kohdistaa.

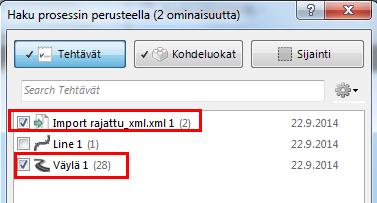

77 73 (77) 3. Massalaskentaa varten määritä myös Calculation base for trench kohtaan mihin pintoihin massalaskenta kohdistetaan (esim. väylän pohja ja maanpinta) 4. Kun määritykset ovat valmiit, paina Valmis-painiketta Kaivantojen luonti Novapoint Water&Sever moduulilla 1. Siirrytään AutoCAD ikkunaan tai käynnistetään se Käynnistä AutoCAD -painikkeesta, mikäli sitä ei vielä ole käynnistetty. 2. Mene Novapoint Water&Sever > Valitse tehtävä ja hae haluttu Kunnallistekninen suunnittelu -tehtävä sekä väyläsuunnittelu mikäli sellainen on tehty.

78 74 (77) 3. Tee haluttu vesihuoltosuunnitelma ja palaa takaisin Novapoint Base:n puolelle. 4. Piirrä haluttu 3D näkymä kaivannoista valitsemalla ne projektipuusta ja ottamalla hiiren oikea > Näytä 3D näkymässä.

79 75 (77) LUISKALASKENTA Luiskalaskentaa varten tarvitaan kaksi erillistä tehtävää Korkeusasema ja Luiskaobjekti 1. Tee Korkeusasema-tehtävä ja määritä tehtävän nimi, sijainti, kohdeluokat (mistä tehtävästä/aineistosta haluat korkeustietoja luettavan) 2. Tee Luiskaobjekti tehtävä ja määritä tehtävän nimi, sijainti ja laskentaperusteet 3. Siirry AutoCADn puolella ja määritä Terrain sovellukseen tehtävät, Terrain>Valitse tehtävä 4. Käynnistä luiskalaskenta ja määritä halutut luiskakaltevuudet ja osoita kuvasta objekti josta luiskat lasketaan. 5. Luiskaobjektit tulevat näkyviin DCMn puolelle laskennan jälkeen kun valitaan luiskatehtävä projektipuusta ja otetaan Hiiren oikea> Näytä 3d näkymässä.
