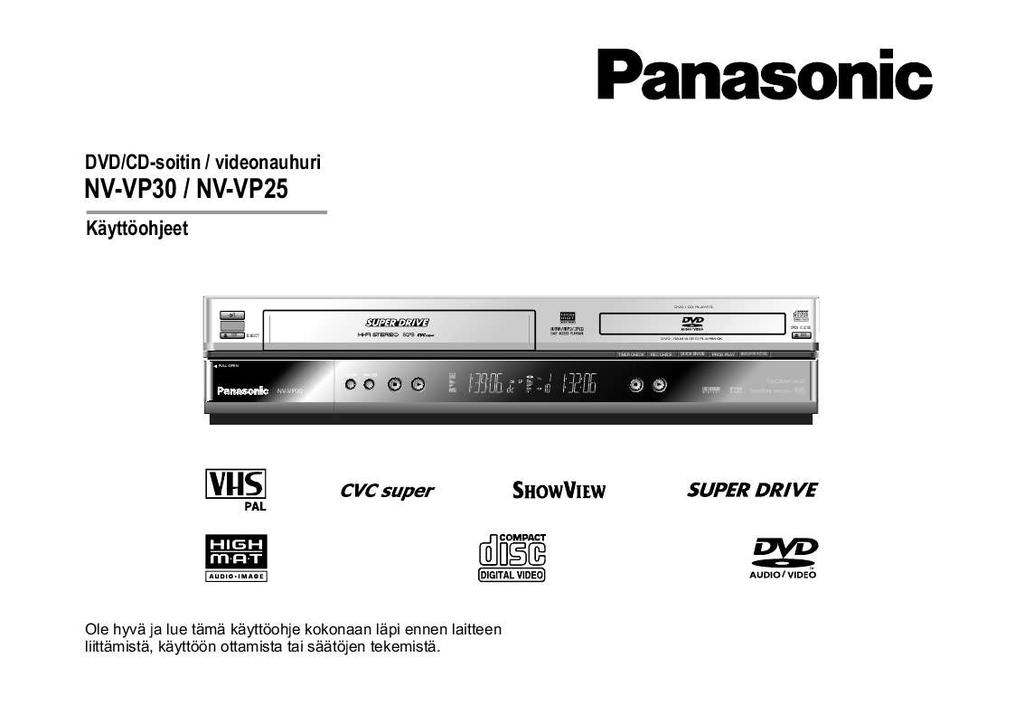

Käyttöoppaasi. PANASONIC NV-VP30

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Älä käytä tasavirtalähdettä. Tarkasta virtalähde aina ennen kuin asennat laitteen esim. Varmista, että sähköjohto on kytketty oikein. Käytä vain ehjää johtoa. Virheelliset kytkennät ja vaurioituneet johdot voivat aiheuttaa tulipalon tai sähköiskun. Varoitus: Älä koskaan yritä korjata laitetta itse. Jos laitteesta ei tule ääntä tai sen merkkivalot eivät pala tai jos laitteesta tulee savua tai siihen tulee jokin muu vika, jota ei käsitellä tässä oppaassa, irroita laite välittömästi virtalähteestä ja käänny laitteen myyjän tai valtuutetun huoltoliikkeen puoleen. Tämä laite on EU:n vaatimusten mukainen sähkömagneettisten ominaisuuksien ja tuotteen turvallisuuden osalta. Tämä laite on suojausluokka 2:n vaatimusten mukainen. Tämä tuote on VDE:n Laitteen mukana seuraavat tarvikkeet Kaukosäädin EUR7615KS0 Verkkojohto RJA0043-1C RF-koaksiaalikaapeli Paristot AA, UM3 tai R6 Käyttöohjeet Takuutodistus VCR/DVD/TV VCR/ DVD TV VCR TV DVD ShowView EXT LINK REC TRACKING/V-LOCK INPUT SELECT CH 6 VOLUME 9 SLOW/SEARCH AV INDEX/ SKIP PROG PLAY TOP MENU MENU PLAY LIST ENTER DIRECT NAVIGATOR EXIT DISPLAY PROG/CHECK TIMER RETURN QUICK REPLAY VCR/ DVD OUTPUT 2 Turvallisuus VAROITUS: TULIPALO-, SÄHKÖISKUVAARAN TAI TUOTETTA KOHTAAVAN MUUN VAHINGON VÄHENTÄMISEKSI EI LAITETTA SAA ALTISTAA SATEELLE, KOSTEUDELLE, VESIPISAROILLE TAI ROISKEELLE, EIKÄ NESTETTÄ SISÄLTÄVIÄ ESINEITÄ, KUTEN ESIMERKIKSI MALJAKOITA, SAA ASETTAA LAITTEEN PÄÄLLE. Tuotteen @@! HÄVITÄ PARISTOT LUONTOA VAHINGOITTAMATTOMALLA TAVALLA. LASER PRODUCT VAROITUS! LUOKAN 1 LASERLAITE LAITTEEN KÄYTTÄMINEN MUULLA KUIN TÄSSÄ KÄYTTÖOHJEESSA MAINITULLA TAVALLA SAATTAA ALTISTAA KÄYTTÄJÄN TURVALLISUUSLUOKAN 1 YLITTÄVÄLLE NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE. CLASS 1 TÄMÄ LAITE ON TARKOITETTU KÄYTETTÄVÄKSI LEUDOSSA ILMASTOSSA. Tuotteen takaseinässä, katso sivua 8. Laite voi sammua (esim matkapuhelimen aiheuttaman) korkeataajuushäiriön johdosta. Laite tulisi tämän vuoksi sijoittaa riittävän välimatkan päähän ko. häiriön lähteestä. 3 Etuosa DVD / CD PLAYER /I OPEN / CLOSE VCR EJECT DVD DVD -RAM VIDEO PLAYBACK TIMER CHECK PULL-OPEN REC CHECK QUICK ERASE PROG PLAY MUSIC WITH PICTURE EXT LINK CH REC TIMER REC NV-VP30 NV-VP30 NV-VP30 PAL VCR näyttö DVD näyttö Laiteohjaus /I VCR OPEN / CLOSE Valmiustila-/päälle-kytkin /I Kasetin pois ottaminen. Levypesän avaaminen ja sulkeminen. Ajastin nauhoitus -valikko tai käynnissä olevaa nauhoitusta koskeva infonäyttö tuodaan näkyviin. TIMER CHECK Ohjelmoidut nauhoitukset (merkki). Videokasetin pyyhkiminen tyhjäksi. Ohjelmoitujen nauhoitusten kutsuminen. Musiikkilevyn ja videokuvan toistaminen. QUICK ERASE DVD PROG PLAY REC CHECK MUSIC WITH PICTURE Eräät etuosan toimintonäppäimet selitetään kaukosäätimen yhteydessä. Näyttö Aktiivinen kuvasignaali. Symboli ilmestyy video- tai DVD-näyttöön. Kuvasignaalin vaihtokytkentä suoritetaan VCR/DVD OUTPUT näppäimellä. Käyttämällä vaihtokytkentänäppäintä VCR/TV/DVD ja toimintonäppäintä (esim. PLAY ) yhdessä VCR- tai DVD-lähtökuva voidaan kytkeä toiseksi myös suoraan. Laitteessa on videokasetti. Laitteessa on levy. Toisto Pysäytyskuvatoisto Hidastustoisto Kuvahaku taaksepäin/eteenpäin VCR: pikakelaus 4 Kaukosäädin Myös joitakin televisioita voidaan ohjata VCR/DVD -kaukosäätimellä (sivu43). VCR/DVD/TV VCR/ DVD TV TV - ohjaus TV VCR TV DVD Television päälle ja pois kytkemiseen. INPUT SELECT CH Kanavamuistipaikan valitsemiseen televisiosta. Television äänenvoimakkuuden säätelemiseen. ShowView EXT LINK REC TRACKING/V-LOCK AV TV ASPECT Television AV-tulon valitsemiseen. Kuvaruutuformaatin kytkemiseen toiseksi (esim. laajakuvaksi) VOLUME INPUT SELECT CH 6 VOLUME 9 SLOW/SEARCH AV Yleinen ohjaus VCR/DVD INDEX/ SKIP TV Valmiustila-/päälle-kytkin /I Tällä kytkimellä laite kytketään sähköisestä valmiustilasta päälle. Laite kuluttaa myös valmiustilassa ollessaan vähäisen määrän sähköä. Suuntanäppäimet valikko-ohjaukseen. VCR DVD Kaukosäätimen vaihtokytkin Valitsee VCR-, DVD- ja TV-toiminnot AV-tulon vaihtokytkin Valitse A1, A2, A3 (etu) tai dc (DVD) painamalla näppäintä toistuvasti. Kasetin / levyn pois ottaminen Paina STOP -näppäintä yli 3 sekuntia. PROG PLAY TOP MENU MENU PLAY LIST ENTER INPUT SELECT AV DIRECT NAVIGATOR EXIT DISPLAY PROG/CHECK TIMER ENTER ENTER: Toiminnon valitseminen tai tallentaminen. Valikosta poistuminen. RETURN QUICK REPLAY VCR/ DVD OUTPUT CANCEL/RESET Tyhjennysnäppäin Lähdön vaihtokytkentänäppäin Valitsee VCR:n ja DVD:n, (AV1, VCR/DVD OUT) Numeronäppäin-suorasyöttö (esitystapa = esimerkki: 18= EXIT VCR/ DVD OUTPUT AV LINK/ SUBTITLE OFF TIMER PLAY MODE AUDIO ZOOM I-TIMER ANGLE/PAGE MUSIC w/ PICTURE RETURN OFF TIMER PLAY MODE REPEAT POSITION MEMORY SP/LP/EP VPS/PDC TV ASPECT CANCEL/RESET TV ASPECT OFF TIMER: Kytkee laitteen nauhoituksen ja toiston aikana tai stop-tilassa valitun ajan kuluttua valmiustilaan CINEMA GROUP SETUP 1 8 ) 5 Kaukosäädin VCR - toisto-ohjaus REC VCR - nauhoitusohjaus Videonauhoitus (sivu 11) ShowView! Paina PLAY STOP -näppäintä toiston käynnistämiseksi. ShowView -valikko (sivu 15) Ajastin nauhoitus -valikko (sivu 12) Nauhurin kytkeminen nauhoitusvalmiuteen (sivu 12) Samalla kanavamuistipaikalla ja samaan aikaan lähetettävien lähetysten ohjelmoiminen (sivu 14). Nauhanopeuden asettaminen (sivu 11) Nauhoituksen aloittamisen ja lopettamisen ohjaaminen erityisen signaalin avulla (sivu 13) Nauhuri asetetaan nauhoitusvalmiuteen ulkoisessa nauhoitusohjauksessa (sivu 16) Ohjelmoitujen nauhoitusten esiin hakeminen (sivu 13) Näkyviin ilmestyy Ajastin nauhoitus -valikko tai käynnissä olevaa nauhoitusta koskeva infonäyttö! lopettaa nauhoituksen, toiston tai kelauksen.

3 PROG/CHECK TIMER Pysäytyskuvatoisto: Paina näppäintä toiston aikana. Lopeta painamalla uudelleen tai painamalla PLAY -näppäintä. Hidastustoisto: Paina toiston aikana yli 2 sekunnin ajan. Lopeta PLAY -näppäimellä. Pikakelaus/kuvahaku eteenpäin ja taaksepäin! Nopea kelaus eteenpäin tai taaksepäin stop-tilassa.! I-TIMER SP/LP/EP VPS/PDC Käynnistä kuvahaku toiston aikana. Näppäimen painaminen kahdesti (JET SEARCH) suurentaa hakunopeutta. Lopeta kuvahaku PLAY -näppäimellä. Kuvahaku kestää näppäimen painamisen ajan. EXT LINK PROG PLAY! INDEX/ SKIP Nauhoituksen aloituskohdan etsiminen. VCR - yleinen ohjaus DISPLAY AV LINK/SUBTITLE Kellonaika, nauhalaskuri tai jäljellä oleva nauha-aika näytetään painettaessa näppäintä toistuvasti. Siirtyminen televisiovastaanotosta videotoistokanavalle. CANCEL/RESET CANCEL: Syötön poistaminen. RESET : Laskurin palauttaminen 0:00.00:ksi. Äänentoistotilan valitseminen näppäimen toistuvan painamisen avulla: Stereo-toisto: Näyttö LR Vasen kanava: Näyttö LOikea kanava: Näyttö -R Monotoisto: Näyttö -- TRACKING/V-LOCK AUDIO CH Kanavanvalintanäppäin / kuvahäiriöiden poistaminen VCR -käytössä. Päävalikon kutsuminen. MENU 6 DVD - toisto-ohjaus! Käynnistä toisto painamalla PLAY -näppäintä. -näppäintä. Pysäytyskuvatoisto! Lopeta toisto painamalla 2x STOP Jatkotoiminto Tämän toiminnon avulla levyn toistaminen keskeytetään.! Kun toiston aikana painetaan STOP -näppäintä, kyseinen kohta tallennetaan muistiin.! Kun PLAY -näppäintä painetaan " ":n vilkkuessa näytössä, toistoa jatketaan keskeytyskohdasta. Jatkotoiminnon poistaminen! Avaa levypesä näppäimellä, kytke laite näppäimellä standby-tilaan tai paina STOP -näppäintä kunnes " " sammuu näytöstä. D Jatkotoiminto on käytettävissä vain, kun toiston aikana näytetään levyn nykyistä toistoaikaa. ZOOM PLAY MODE!! D POSITION MEMORY Hidastustoisto eteenpäin tai taaksepäin taukotilassa (pause). Kun kyseistä näppäintä painetaan, hidastustoiston nopeus kasvaa 5-pykäläisesti. Kuvahakutoiminto toiston aikana. Kun kyseistä näppäintä painetaan, kuvahakutoiminnon nopeus kasvaa 5-pykäläisesti. Jatka normaalia toistoa painamalla PLAY -näppäintä. VCD-levyllä hidastustoisto taaksepäin ei ole mahdollista. Toiston jatkaminen keskeytyksen jälkeen (sivu 26) Lukujen, nimikkeiden tai kuvien yli hyppääminen toiston aikana tai taukotilassa (pause). INDEX/ SKIP DVD - ohjaus Suurennustoiminto toiston aikana (sivu 28) PLAY MODE: Satunnaistoisto/ohjelmoitu toisto (sivu uml; digitaalinen audiolähtö (OPTICAL) esim. ulkoiseen "Monikanava Dolby Digitalvahvistimeen" ohjelmien toistamiseksi 5.1-kanavaisella surround sound -äänellä. Ulkoisella digitaalisella tallennuslaitteella tehtävien tallennusten edellytykset:! Alkuperäislevyllä ei ole kopiosuojausta.! Tallennuslaitteen tulisi voida käsitellä signaaleja, joiden näytteenottotaajuus on 48 khz/16 bittiä.! Tallennus MP3/WMA-muodoista ei ole mahdollista. Muuta asetuksia SETUP -valikon kohdassa Audio (katso sivu 40) seuraavalla tavalla:! PCM Down Conversion : Yes! Dolby Digital : PCM! DTS Digital Surround : PCM! MPEG : PCM Kytke Advanced Surround -toiminto pois päältä (katso sivu 36). Optinen digitaaliaudiojohto OPTICAL Vahvistin (esimerkki) Työnnä pistoke tämä puoli ylöspäin liittimeen niin pitkälle kuin se menee. 9 VCR AUTO SETUP Country VCR AUTO SETUP ja liitäntä 21-napaisella Scart-kaapelilla VCR TV DVD!!!! ENTER! Kytke televisio päälle. Kytke VCR/TV/DVD-kytkin asentoon VCR. Kytke VCR/DVD päälle Valmiustila-/päälle-kytkimellä. Näkyviin ilmestyy Country-valikko. Valitse vastaava maa nuolinäppäimillä. Vahvista valinta ENTERnäppäimellä. EXIT : select : exit ENTER : access Kaikki vastaanotettavissa olevat televisiolähettimet kattava haku alkaa. (Kesto n. 5 min.). D Jos Countryvalikko ei ilmesty näkyviin päälle kytkemisen jälkeen, voit käynnistää automaattiset säädöt manuaalisesti (sivu 20). VCR AUTO SETUP ja liitäntä RFkoaksiaalikaapelilla VCR AUTO SETUP -säädön jälkeen tulee suorittaa myös DVD-soittimen QUICK SETUP säätö (sivu 25). Jos haluat liittää television laitteeseen vain RF-koaksiaalil;ppäimillä, VPS /PDC-säätöä voidaan muuttaa näppäimillä tai VPS/PDC-näppäimellä. Tallenna ohjelmointi ENTER-näppäimellä. Toista nämä ohjelmointiaskeleet lisänauhoituksia varten. Kytke videonauhuri nauhoitusvalmiuteen TIMER-näppäimellä. Varmista, että VCR -näyttöön ilmestyy.! TIMER!!! D Älä unohda tarkistaa jäljellä olevaa nauha-aikaa. Nauhoituksen kesto ei saa ylittää videokasetilla jäljellä olevaa aikaa. Nauhoitusvalmiuden keskeyttäminen! TIMER Paina TIMER-näppäintä, VCR-näytön sammuu. Nyt voit toistaa kasetin tai suorittaa manuaalisen nauhoituksen. Paina sen jälkeen uudelleen TIMER-näppäintä ohjelmoidun nauhoitusvalmiuden kytkemiseksi uudelleen päälle. TIMER CHECK Ohjelmoitujen nauhoitusten näyttäminen (vain laitteessa) Näppäimen toistuva painaminen hakee ohjelmoidut nauhoitukset näkyviin VCRnäyttöön. 12 VCR DVD Ohjelmoitu nauhoitus VCR TV DVD Automaattinen SP/LP-vaihtokytkentä A: Jos jäljellä oleva nauhamäärä ei ole ohjelmoidun nauhoituksen alkaessa riittävä, toiminto SP/LP kytkee laitteen LP-nauhanopeudelle. Tällä varmistetaan, että koko lähetys nauhoittuu. Jos jäljellä oleva nauhaaika ei riitä LP-tilassakaan, lähetystä ei voida nauhoittaa loppuun asti. D Automaattinen kytkentä EP-tilaan ei ole mahdollista. VPS/PDC VPS/PDC-toiminto Jos ohjelman alku tai loppu siirtyy, tämä toiminto tahdistaa lähettimen VPS-signaalin avulla nauhoituksen aloituksen ja lopetuksen lähetyksen todellista alkua ja loppua vastaavasti. ON : Lähetin lähettää VPS/PDC-signaaleja.

4 Ohjelmoidun ajan täytyy vastata ohjelmalehdissä ilmoitettua aikaa. Jos erityinen VPS-aika ilmoitetaan, sitä tulee käyttää : Lähetin ei lähetä VPS/PDCsignaaleja. Valitkaa alku- ja loppuaika siten, että koko filmi nauhoittuu vaikka ohjelmat siirtyisivätkin. PROG/CHECK Ohjelmoidun nauhoituksen tarkistaminen!! Paina PROG/CHECK-näppäintä, Ajastin nauhoitus -valikko ilmestyy näkyviin. Paina uudelleen PROG/CHECK- tai EXIT-näppäintä poistuaksesi valikosta. Ohjelmoidun nauhoituksen poistaminen tai muuttaminen!!!! PROG PLAY TOP MENU Paina PROG/CHECK-näppäintä, Ajastin nauhoitus -valikko ilmestyy näkyviin. Valitse muutettava ohjelmointi näppäimillä. Vahvista ENTER-näppäimellä. Muuta ohjelmointitietoja näppäimillä ja vahvista ENTERnäppäimellä. Paina CANCEL/RESET-näppäintä ohjelmoinnin poistamiseksi. Ohjelmoidun nauhoituksen hakeminen esiin Laite kelaa nauhan takaisin ohjelmoidun nauhoituksen alkuun ja aloittaa toiston. D Ohjelmoidut nauhoitukset voidaan hakea esiin myös suoraan laitteella. 13 INTELLIGENT TIMER INTELLIGENT TIMER Pos Päivä Alku Loppu 25/10/03 VPS PDC VCR TV DVD I-TIMER 1 ARD 25/10 10:30 11:30 SP ON 1 ARD 25/10 18:30 19:30 SP EI 2 ZDF 25/10 12:30 13:30 A ON Samalla lähetyspaikalla samaan aikaan eri päivinä lähetettävien lähetysten nauhoitusohjelmoinnin yksinkertaistamiseksi. Kaikki tiedot voidaan sovittaa sen jälkeen, kun ne on otettu nauhoitusohjelmointi-valikkoon. 5 viimeksi ohjelmoitua nauhoitusta otetaan INTELLIGENT TIMER -valikkoon. INTELLIGENT TIMER -toiminnon käytön mahdollistamiseksi laitteella on täytynyt tehdä vähintään yksi ohjelmoitu nauhoitus. I-TIMER ENTER : CANCEL muuta : poista :valitse TIMER : talleta : auki : kiinni EXIT : poistu Tallennetun nauhoitusohjelmoinnin käyttöön ottaminen!!! Paina I-TIMER-näppäintä. Valitse nauhoitus näppäimillä tai I-TIMER-näppäimellä. Paina TIMER-näppäintä laitteen kytkemiseksi nauhoitusvalmiuteen. Ajastin nauhoitus Pos Päivä Alku Loppu ARD 26/10 10:30 11 :30 ARD 26/10 18:30 19: / : : / : : / : : / : : / : :- :valitse ENTER : talleta CANCEL : poista EXIT : poistu 1/3 VPS PDC Ohjelmatietojen muuttaminen!!!!!! SP SP - ON EI Paina I-TIMER-näppäintä. Valitse nauhoitus näppäimillä tai I-TIMER-näppäimellä. Vahvista ENTER-näppäimellä, kuvaruutu Ajastin nauhoitus ilmestyy näkyviin Muuta haluttuja tietoja näppäimillä. Tallenna muutos ENTER-näppäimellä. Paina TIMER-näppäintä laitteen kytkemiseksi nauhoitusvalmiuteen. I-Timer-ohjelmoinnin suojaaminen Kun ajastinohjelmointiin on tallennettu 5 ohjelmointimerkintää, jokainen uusi ohjelmointimerkintä pyyhkii vanhimman ohjelmoinnin pois.! Valitse merkintä näppäimillä.! Paina merkinnän suojaamiseksi -näppäintä. Symboli ilmestyy näkyviin! Paina suojauksen poistamiseksi -näppäintä. Symboli sammuu. 14 VCR DVD ShowView ShowView VCR TV DVD Nauhoitusohjelmointi ShowView-toiminnon avulla ShowView-koodi yksinkertaistaa ohjelmatietojen syöttämistä nauhoitettaessa TV- ja SAT-lähettimistä. ShowView!!! Paina ShowView-näppäintä. Syötä ShowView-numero (korjaa syöttöä Ota syöttö käyttöön ENTER-näppäimellä. -näppäimellä) Kuvaruutu Ajastin nauhoitus ilmestyy näkyviin. 0-9 :valitse : korjaa ENTER EXIT : valitse : poistu Jos lähetintä ei tunnisteta automaattisesti, se täytyy syöttää näppäimillä. Videonauhuri tallentaa tämän tiedon eikä sitä tarvitse enää vastaisuudessa syöttää uudelleen. TIMER Nauhoitusohjelmoinnin aktivoiminen! Paina TIMER-näppäintä laitteen kytkemiseksi nauhoitusvalmiuteen. Symboli ilmestyy VCR-näyttöön. Ajastin nauhoitus Pos ARD ARD ZDF Päivä Alku Loppu 31/12 31/12 31/12 - -/ - - -/ - - -/ - 10:30 11 :30 12:30 --:---:---:-11 :30 12:30 13:30 --:---:---:-- 1/3 VPS PDC Ohjelmointitietojen muuttaminen Paina ohjelmointitietojen muuttamiseksi ENTER-näppäintä. Valitse lähetin näppäimillä,! Aseta päivämäärä, viikko tai viikonpäivä näppäimillä,! Syötä aloitusaika:,! Syötä lopetusaika :,! Valitse nauhanopeus: A (automaattinen), SP, LP, EP näppäimillä, VPS /PDC-säätöä voidaan muuttaa näppäimillä tai VPS/PDC-näppäimellä.! Paina ENTER-näppäintä muutosten tallentamiseksi.! Paina TIMER-näppäintä laitteen kytkemiseksi nauhoitusvalmiuteen. Symboli ilmestyy VCR-näyttöön. D ShowView on Gemstar Development Corporationin rekisteröity tavaramerkki. ShowView ärjestelmä on valmistettu Gemstar Development Corporationin lisenssillä.!! SP SP SP - ON ON EI CANCEL :valitse ENTER : valitse : poista EXIT : poistu 15 Ulkoinen nauhoitusohjaus Antenni VCR / DVD RF IN AV 1 AV 2 Vastaanotin 21-napaisella Scart-kaapeli VCR TV Ulkoinen nauhoitusohjaus DVD!!!! Paina MENU-näppäintä ja valitse Asetukset. Vahvista ENTER-näppäimellä. Valitse EXT LINK 2 tai 1. Palaa MENU-näppäimellä takaisin kuvaruutuvalikkoon. RF OUT EXT LINK 2: Joidenkin satelliitti- ja digitaalivastanottimien ulkoinen nauhoitusohjaus (videosignaali). EXT LINK 1: Digitaalivastaanottimille, jotka lähettävät erityisen nauhoitusohjaussignaalin, esim. F.U. N.-vastaanotin (TU-DSF31). EXT LINK Asetukset EXT LINK :2 2/2 Paina EXT LINK -näppäintä nauhurin asettamiseksi nauhoitusvalmiuteen. Videonauhuri nauhoittaa niin kauan kuin satelliitti- tai digitaalivastaanotin lähettää videokuvaa. Jos olet valinnut EXT LINK 2:n, kuvaruudulle ilmestyy: EXT LINK 2 wurde gestartet EXT LINK 2 käynnistetty LINK ENTER : ja EXT : abbrechen MENU : valitse : takaisin ENTER : Kyllä EXIT EXT LINK :keskeytä : poistu!! Paina ENTER ohjeen häivyttämiseksi. Paina EXT LINK nauhoituksen katkaisemiseksi. D Videonauhuriin ohjelmoidut nauhoitukset eivät saa mennä päällekkäin satelliittitai digitaalivahvistimeen ohjelmoitujen nauhoitusten kanssa.

5 D Eräät ulkoiset laitteet eivät tue EXT LINK -toimintoa. Lue tämän selvittämiseksi ulkoisen laitteen käyttöohje. 16 VCR DVD Ulkoiset laitteet VCR TV Dekooderin liittäminen Dekooderi on laite, jonka avulla salattujen televisiolähetysten salaus voidaan purkaa (esim. Pay TV -lähettimet). Liittäkää dekooderi laitteeseen 21-napaisella Scart-kaapelilla (ei toimiteta mukana) laitteen AV2-liittimeen. DVD Antenni VCR / DVD RF IN AV 1 AV 2 Dekooderi Kanavan asettaminen dekooderikäytölle!!! RF OUT 21-napaisella Scart-kaapeli!!!! Paina MENU-näppäintä. Valitse Viritys ja vahvista ENTER-näppäimellä. Valitse Manuaalinen viritys ja vahvista ENTER-näppäimellä. Valitse salattu kanava näppäimillä ; vahvista ENTERnäppäimellä Valitse Dja vahvistaekooderi näppäimillä. Aseta Dekooderi PÄÄLLÄ -tilaan näppäimillä (taustalla näkyvä kuva muuttuu häiriöttömäksi). Poistu valikosta painamalla EXIT -näppäintä. D AV2-liittimen täytyy olla kytkettynä DECODER-käyttöön (sivu 21). Liittäminen AV3-liittimeen /I! EJECT VCR PULL-OPEN EXT LINK CH REC TIMER REC! NV-VP30 Liitä ulkoinen laite (esim. videokamera) etupuolella olevaan tuloliittimeen. Audiosignaalin tallentamiseksi monomuodossa, kytke ainoastaan L/Mono-tulo. Valitse A3 AV INPUT SELECT -näppäimellä. NV-VP30 NV-VP30 LP Video Audio LR 17 Manuaaliset säädöt VCR TV DVD Viritys Pos Nimi A: MENU Videonauhurissa on 99 kanavamuistipaikkaa televisiolähetysten vastaanottamiseen. Kanavamuistipaikkoja voidaan säätää ja niiden nimiä voidaan muuttaa manuaalisesti. Ch B ENTER EXIT Pos Nimi : siirrä Ch ARD ZDF N3 RTL SAT1 poista : valitse VOX Televisiolähetinten syöttäminen uudelleen!!!!! Paina MENU-näppäintä Valitse Viritys ja vahvista ENTER-näppäimellä. Valitse Manuaalinen viritys ja vahvista ENTERnäppäimellä. Valitse vapaa muistipaikka näppäimillä ja vahvista ENTER-näppäimellä. Paina näppäimiä lähetinhaun käynnistämiseksi uudelleen tai syötä kanava numeronäppäimillä. Odota, että haluttu lähetin on viritetty. Palaa MENU-näppäimellä takaisin lähetintaulukkoon. : takaisin Pos Nimi Kanava Hienosäätö Dekooderi Värijärjest. Mono MENU : valitse : poistu : : : : : : : AUTO POIS AUTO POIS EXIT! D Jos ennen televisiolähettimen manuaalista virittämistä on tehty ShowView-ohjelmointi, voi käydä niin, että uuden lähetinnimen paikalla näkyy [ - - ]. : valitse : takaisin : poistu Kanavien hienosäädön mahdolliset optiot. (Kaikissa malleissa ei ole kaikkia toimintoja.) Pos Nimi Kanava Hienosäätö Dekooderi Värijärjest. Mono AUTO / MAN. PÄÄLLÄ / POIS AUTO / PAL / MESECAM PÄÄLLÄ / POIS Lähettimen paikan säätö. Lähetinnimen säätö. Kanavan säätö. Hienosäätö kuvahäiriötapauksiin. Vastaanotettaessa salattua lähetystä. Televisiojärjestelmän valinta. Stereo-tai monoäänen valinta. 18 VCR DVD Manuaaliset säädöt Viritys Pos Nim i ARD ZDF N3 RTL SAT1 Ch : : : : : : : Pos Nimi ARD: 7 AUTO POIS AUTO POIS VOX PRO7 RTL2 KABE S-RT Ch VCR TV DVD Televisiolähettimen nimen muuttaminen!!!!! Paina MENU-näppäintä Valitse Viritys ja vahvista ENTER-näppäimellä. Valitse Manuaalinen viritys ja vahvista ENTER-näppäimellä. Valitse lähetin näppäimillä ja vahvista ENTER-näppäimellä. Valitse televisiolähettimen nimi näppäimillä. Kursori hyppää ensimmäiseen kirjaimeen ARD. Muuta kirjainta näppäimillä Siirry seuraavaan kirjaimeen näppäimellä, ARD Paina MENU-näppäintä Uusi nimi tallennetaan lähetintaulukkoon. Pos Nimi Kanava Hienosäätö Dekooderi Värijärjest Mono!!! Viritys Pos Nimi A: MENU VCR TV DVD Televisiolähetinten järjestyksen muuttaminen tai lähettimen poistaminen!!!!!!!! Ch B EXIT ENTER ARD ZDF N3 RTL SAT1 poista : siirrä Pos Nimi Ch VOX 8 PRO7 95 RTL2 85 KABE 97 S-RT 98 : takaisin : siirrä : talleta : poistu Paina MENU-näppäintä Valitse Viritys ja vahvista ENTER-näppäimellä. Valitse Manuaalinen viritys vahvista ENTER-näppäimellä Valitse lähetin näppäimillä. Paina -näppäintä, valittu kenttä merkitään vasempaan reunaan nuolella. Voit siirtää lähettimen nyt haluttuun paikkaan näppäimillä. Tallenna ENTER-näppäimellä. Paina -näppäintä lähettimen poistamiseksi. 19 Manuaaliset säädöt VCR TV DVD Viritys Manuaalinen viritys Automaattinen Tehdasasetukset OK? ENTER Viritys uudelleen!!!! Paina MENU-näppäintä. Valitse Viritys ja vahvista ENTER-näppäimellä. Valitse Automaattinen ja vahvista ENTER-näppäimellä. Paina ENTER-näppäintä varmistuskyselyn kuittaamiseksi. : Kyllä EXIT : Ei Maa-valikko ilmestyy näkyviin.! Valitse maa näppäimillä ja vahvista ENTER-näppäimellä. Viritys-Auto Maa Viritys : Suomi : Ch 1 Valikko Viritys-Auto ilmestyy näkyviin. Lähetinhaku käynnistyy automaattisesti. VCR TV DVD Viritys Manuaalinen viritys Automaattinen Tehdasasetukset OK? ENTER Tehdasasetukset / tehdasasetusten palauttaminen!!!! Paina MENU-näppäintä. Valitse Viritys ja vahvista ENTER-näppäimellä. Valitse Tehdasasetukset ja vahvista ENTER-näppäimellä. Paina ENTER-näppäintä varmistuskyselyn kuittaamiseksi. : Kyllä EXIT : Ei D Palauta laite tehdasasetustilaan irrottamalla sen verkkojohto hetkeksi sähköverkosta. 20 VCR DVD Asetukset-valikko VCR TV Nauhan pit. Käytettävän kasetin nauhapituuden asettaminen. AUTO ( E - 240), E - 195, E - 260, E VCR/DVD-laitteen AV2 -liittimeen yhdistetyn ulkoisen laitteen tyypin valitseminen. DECODER : Kun liitettynä on dekooderi.

6 EXT : Kun liitettynä on toinen videonauhuri tai satelliittivastaanotin AUTO : Tunnistaa automaattisesti järjestelmät PAL, MESECAM. PAL : Kun käytetään PAL-järjestelmää. MESECAM : Kun käytetään MESECAM-järjestelmää. : Videonauhuri tunnistaa nauhoitustyypin automaattisesti. : S-VHS-kasetin toistamiseen näennäis-s-vhs-formaatissa. : VHS-formaatissa olevan videokasetin toistamiseen. : Näytöt ovat kuvaruudun reunassa (16:9-formaatissa näytöt eivät ole näkyvissä). 16:9 : Näytöt ovat kuvaruudun reunassa (4:3-formaatissa näytöt ovat keskellä). POIS : Ei näyttöjä AUTO : Jotakin toimintonäppäintä painettaessa laite kytkee VCR/TV/DVD-kytkimen asennosta riippuen kulloisenkin video- tai DVD-lähdön aktiiviseksi. MANUAL : Kulloinenkin video- tai DVD-lähtö täytyy kytkeä manuaalisesti päälle VCR/DVD OUTPUT-näppäimellä. Laite ja kaukosäädin voidaan kytkeä molemmat toiselle taajuudelle. Valitse tätä varten valikosta VCR1 tai VCR2. Paina kaukosäätimen näppäimiä ENTER ja 1 tai 2 ja pidä ne painettuina laitteen vastaavan taajuuskanavan asettamiseksi. 2 : Satelliitti- tai digitaalivastaanottimen ulkoinen nauhoitusohjaus (videosignaali). 1 : Digitaalivastaanottimille, jotka lähettävät erityistä nauhoitusohjaussignaalia, esim. F.U. N.-vastaanotin (TU-DSF31). AUTO PÄÄLLÄ POIS 4:3 DVD!!!!!! Paina MENU-näppäintä. Valitse Asetukset. Vahvista ENTER-näppäimellä. Valitse valikkokohta näppäimillä Tee muutokset näppäimillä. Poistu MENU-näppäimellä. Asetukset Nauhan pit. AV2 TV-järjest. SQPB OSD VCR/DVD OUTPUT Kaukosäätö MENU AV2. TV-järjest. SQPB 1/2 : : : : : : : AUTO( E-240) DECODER AUTO AUTO 4:3 AUTO VCR 1 OSD : valitse : takaisin EXIT : poistu (Kaikissa malleissa ei ole kaikkia toimintoja). VCR/DVD OUTPUT Kaukosäätö Näppäimillä kuvaruudun esiin. voit kutsua toisen Asetukset EXT LINK :2 2/2 EXT LINK 21 Kello Kello MANUAL Aika Päivä : 12 : 00 : 00 : VCR TV DVD Päivämäärä ja kellonaika välitetään normaalitapauksessa vastaavan televisiolähettimen kautta. Jos näin ei ole, päivämäärä ja aika täytyy asettaa manuaalisesti.!!!!!! Paina MENU-näppäintä Valitse Kello ja vahvista ENTER-näppäimellä Valitse asetus MANUAL ja vahvista ENTER-näppäimellä Syötä Aika ja Päivä näppäimillä tai Tallenna asetukset ENTER-näppäimellä Poistu kuvaruudusta EXIT-näppäimellä Valikkokieli VCR TV DVD Videovalikkojen valikkokieli asetetaan DVD- SETUP-valikosta riippumattomasti.!!!! Paina MENU-näppäintä Valitse kielen valinta näppäimillä Valitse kieli näppäimillä Poistu kuvaruudusta EXITnäppäimellä NICAM-äänijärjestelmä Viritys Pos A: VCR TV DVD Tämä laite voi vastaanottaa lähetyksiä, joissa on NICAM-ääni. Tämä on digitaalinen äänijärjestelmä, jossa on kaksi äänikanavaa ja joka välittää joko stereoääntä tai kahta erillistä monoäänikanavaa (M1 ja M2). PÄÄLLÄ: Nauhoittaa stereoääntä POIS :Jos haluat nauhoittaa normaalia (mono) ääntä hifi-ääniraidoille NICAM-lähetyksen aikana tai jos stereo-ääni sattuisi olemaan häiriöinen.!!!!! Nimi ARD ZDF N3 RTL SAT1 Ch B ENTER EXIT Pos Nimi VOX PRO7 RTL2 KABE S-RT Ch poista : valitse MENU : takaisin : siirrä : valitse : poistu Paina MENU-näppäintä Valitse Viritys ja vahvista ENTER-näppäimellä Valitse Manuaalinen viritys ja vahvista ENTER-näppäimellä Valitse kanava näppäimillä ja vahvista ENTER-näppäimellä Aseta MONO-asetukseksi PÄÄLLÄ tai POIS näppäimillä Pos Nimi Kanava Hienosäätö Dekooderi Värijärjest. Mono : : : : : : : 1 ARD 7 AUTO POIS PAL POIS 22 VCR DVD Yleiset toiminnot VCR TV Loputon toisto Videonauhuri toistaa kasetin sisältöä alusta loppuun.! DVD Paina stop- tai toistotilassa PLAY ilmestyy hetkeksi "R". Paina STOP -näppäintä n. 5 sekuntia. Kuvaruudulle näyttöön R 0: Kuvaruutunäyttö INDEX/ SKIP! -näppäintä toiston lopettamiseksi. Nauhoituksen alun etsiminen Nauhoituksen aloituskohdan nopeaan etsimiseen toiston aikana tai stop-tilassa.! Nauha kelautuu eteenpäin / Nauha kelautuu takaisinpäin Jokaisella näppäinpainalluksella (maks. 20 kertaa) videonauhuri kelaa nauhaa vastaavan nauhoituksen alkukohtaan. Toisto alkaa automaattisesti. Paina STOP -näppäintä haun lopettamiseksi.! Nauhalaskuri Nauhalaskurin näyttämän ajan palauttaminen "0:00 00":ksi. Nauhalaskuri asetetaan aina videokasetin syöttämisen yhteydessä automaattisesti "0:00 00":ksi.! Nauhalaskuri voidaan palauttaa "0:00 00":ksi myös painamalla kaukosäätimen RESET-näppäintä.! CANCEL/RESET QUICK ERASE Kasetin tyhjentäminen Paina QUICK ERASE-näppäintä ja pidä se joitakin sekunteja painettuna kaikkien kasetilla olevien nauhoitusten pyyhkimiseksi pois. Tyhjennystapahtuma kestää E-180-kasettia käytettäessä n. 30 minuuttia. Toiminnolla vältetään uusien nauhoitusten alussa ja lopussa muuten ilmenevät häiriöt. Kasettien tyhjennyssuojaus Kasetin tahattoman tyhjentämisen estämiseksi sen tyhjennyssuojauskieleke tulee katkaista. Kun haluat jälleen nauhoittaa suojatulle kasetille, peitä kielekkeen poistamisesta syntynyt aukko teipillä. 23 Yleiset toiminnot VCR TV DVD Ajallisesti rajoitettu nauhoitus ja toisto OFF TIMER PLAY MODE TV ASPECT SP VCR DVD CD - VRAM Kytkee laitteen nauhoituksen, toiston tai stop-tilan aikana ennalta asetetun ajan kuluttua valmiustilaan.! Paina OFF TIMER-näppäintä. Näppäimen jokainen lisäpainallus kasvattaa poiskytkentäaikaa 30:stä 60:een, 120:een, 180:een tai 240:een minuuttiin. Asetettu aika näkyy VCR-näytössä. Automaattistartti Kun asetat VCR-laitteeseen kasetin, laite kytkeytyy automaattisesti päälle.

7 Automaattinen takaisinkelaus Kun kasetin loppu on saavutettu, VCR-laite kelaa nauhan automaattisesti takaisin sen alkuun. (Tämä toiminto ei ole mahdollista ohjelmoidun nauhoituksen aikana). Toisto sähköisestä valmiustilasta käsin Kun asetat laitteeseen kasetin ja painat PLAY laite kytkeytyy päälle ja toisto alkaa. Automaattinen stop-toiminto Kuvapäiden säästämiseksi toiminnot kuvahaku eteenpäin/ taaksepäin, nopea kuvahaku, pysäytyskuvatoisto ja hidastustoisto keskeytetään automaattisesti 5-10 minuutin kuluttua. Kuvahäiriöt ja nauhankuljetusmekanismin äänet eivät ole toimintahäiriöitä. S-VHS-kasettien toisto (SQPB=S-VHS Quasi Playback) Laitteella voidaan toistaa kasetteja, jotka on nauhoitettu S-VHS VCR -laitteella. Kuvan laatu vastaa VHS-nauhoituksen laatua. Tällä VCR-laitteella ei voi tehdä S-VHS-nauhoituksia. CVC Super - Crystal View Control Super CVC-toiminto optimoi kuvanlaadun. Kuva säädetään automaattisesti niin selväksi ja teräväksi kuin mahdollista. Automaattinen pois kytkentä ja kasetin poisto Jos VCR on valmiustilassa, kasetti voidaan ottaa pois painamalla EJECT-näppäintä. Sen jälkeen VCR-laite kytkeytyy takaisin valmiustilaan. -näppäintä, NTSC-videokasettien toisto (NV-VP30) Voit toistaa laitteella NTSC-videokasetteja niiden katselemiseksi PALtelevision kautta (PAL 60). Videokasettien nauhoittaminen tai kopioiminen NTSC-formaattia käyttäen ei ole mahdollista. Toiston automaattinen käynnistys Kun asetat laitteeseen kasetin, jonka nauhoitussuojauskieleke on katkaistu, toisto käynnistyy automaattisesti. PLAY näppäintä ei tarvitse painaa. 24 VCR DVD DVD QUICK SETUP VCR TV QUICK SETUP DVD SETUP VCR AUTO SETUP-säätöjen jälkeen tulee suorittaa DVD QUICK SETUP-säädöt.! Kytke VCR/TV/DVD-kytkin asentoon DVD.! Paina SETUP-näppäintä laitteen perussäätöjen tekemiseksi QUICK SETUPvalikossa. Navigointi helposti ymmärrettävän ja selkeän kuvaruutuvalikon läpi tapahtuu kaukosäätimen the menu language.!! Paina ENTER-näppäintä valinnan levypesään levy.! Paina PLAY -näppäintä. Levypesä sulkeutuu ja toisto alkaa automaattisesti. Levytietojen lukemiseen voi kulua keskeyttäminen! Paina toiston aikana PAUSE -näppäintä.! Jatka toistoa PLAY -näppäimellä. Toiston säilyy muistissa, kun levyä vaihdetaan tai laite kytketään valmiustilaan. Jopa 5 levyä voidaan merkitä ja valita suoraan. Tämä toiminto on käytettävissä vain, kun levyn toiston aikana näkyvissä on kuluneen toistoajan näyttö. Paina toiston aikana POSITION MEMORY-näppäintä. Näyttö "Position memorized" @@Paina PLAY -näppäintä. Kuvaruutu "Press PLAY to Chapter Review" ilmestyy. Paina PLAY -näppäintä. Jokaisen luvun alusta toistetaan muutama Paina PLAY MODE -näppäintä stop-tilassa. Kuvaruutu "PROGRAM" ilmestyy näkyviin.! Paina uudelleen PLAY MODE -näppäintä. Kuvaruutu "Random ZOOM-näppäintä toiston REPEAT-näppäintä. AV INPUT SELECT -näppäimellä dc. Valitse haluttu nauhoituskohta nauhalta näppäimillä Kytke laite REC-näppäimellä nauhoitusvalmiuteen. -näppäin käynnistää synkronoidun nauhoituksen., PLAY ja. D NTSC-formaatissa olevan musiikin ja filmien tai kopiosuojattujen levyjen yhteydessä saattaa ilmetä kuvahäiriöitä. MUSIC with PICTURE MUSIC with PICTURE DVD-V DVD-A RAM VCD CD MP3 WMA HighMAT Voit toistaa DVD-soittimella musiikkilevyä ja katsoa samalla videokuvaa.! Kytke VCR/TV/DVD-kytkin asentoon DVD.! Käynnistä musiikkilevyn toisto PLAY -näppäimellä.! Paina MUSIC w/ PICTURE -näppäintä Laite kytkeytyy videokuvalle ja valitsee etutuloliitännän AV3.! Voit käyttää nyt ulkoisen lähteen kuvasignaalia tai valita CH-näppäimellä TV-kanavan.! Toistaaksesi videokasetin kytke VCR/TV/DVD-kytkin asentoon VCR ja käynnistä toisto PLAY -näppäimellä. SP GRP VCR DVD - VRAM TRK! Paina MUSIC w/ PICTURE -näppäintä stop-tilassa toiminnon lopettamiseksi. 29 Ohjelman toistaminen VCR TV Ohjelman toistaminen DVD-V DVD-A VCD CD MP3 WMA WMA HighMAT DVD PROGRAM Choose a title and chapter, then press ENTER. No 1 0~9 SELECT NUMBER SELECT T C Time Play Clear Clear all Jopa 32 lukua/nimikettä voidaan ohjelmoida toistoa varten mielivaltaiseen järjestykseen.! Paina PLAY MODE -näppäintä stop-tilassa kunnes kuvaruutuun tulee "PROGRAM". Suorita numerosyötöt kaukosäätimen numeronäppäimillä. D MP3 ja WMA : Vahvistaminen ENTER-näppäimellä on välttämätöntä.! Paina PLAY -näppäintä. Toisto alkaa ohjelmoidussa järjestyksessä. D Tiettyjä levyjä käytettäessä tämä toiminto ei mahdollisesti ole käytettävissä. Numeron valitseminen kursorinäppäimillä:! Paina ENTER-näppäintä! Valitse haluttu nimike näppäimillä.! Paina ENTER-näppäintä numeron rekisteröimiseksi.! Paina PLAY -näppäintä. Toisto alkaa ohjelmoidussa järjestyksessä. Merkintöjen muuttaminen Valitse merkintä näppäimillä.! Paina ENTER.! Muuta merkintää.! Paina ENTER syötön rekisteröimiseksi.! ENTER RETURN Press PLAY to start Merkintöjen poistaminen! Valitse poistettava merkintä näpp..! Valitse "Clear".! "Clear all" poistaa kaikki merkinnät.! Paina ENTER valinnan vahvistukseksi. Tämän toiminnon käyttämiseksi HighMAT-levyn yhteydessä estä HighMAT SETUP-valikossa. Aseta sitten laiteeseen HighMAT-levy (sivu 33). Ohjelmatoistotilasta poistuminen! Paina PLAY MODE -näppäintä stop-tilassa kunnes ohjelmatoiston näyttö häviää kuvaruudulta. Ohjelmasisältö säilyy muistissa. D Ohjelma pyyhkiytyy muistista, kun soitin kytketään pois päältä tai levypesä avataan.

8 DVD-V DVD-A RAM VCD CD MP3 WMA WMA WMA HighMAT JPEG Tietyn nimikkeen toistaminen Syötä numero kaukosäätimen numeronäppäimillä. Esimerkiksi nimike 23: DVD/RAM/VCD/CD : Paina MP3/WMA/JPEG/HighMAT : Paina ENTER. Valitun nimikkeen toisto käynnistyy automaattisesti. D Tiettyjä levyjä käytettäessä tämä toiminto on käytettävissä vain laitteen stop-tilassa tai ei lainkaan. 30 VCR DVD JPEG VCR TV DVD JPEG ALBUM G P Total Group : Picture : Flower VCR/DVD-laite voi näyttää JPEG-kuvia (Exif-versio 2.1), jotka on otettu esimerkiksi digitaalikameralla tai muulla järjestelmällä. Kuvan erottelutarkkuuden tulisi olla 320 x maks x 4096 kuvapistettä. JPEG-tiedostoilla täytyy olla tunniste ". JPG", ".jpg", ".JPEG" tai ".jpeg" ja niiden tulee olla tallennettu pakkausformaattia 4:2:2 tai 4:2:0 käyttäen.!! 1 2 3!!!! 0~9 SELECT NUMBER SELECT Paina MENU-näppäintä JPEG-ALBUM kutsumiseksi on kohdassa ANGLE/PAGE-näppäintä toiston aikana.! Voit valita kääntösuunnan Poistu tästä valikosta näppäimellä RETURN. Ryhmien yli DISPLAY-näppäintä toiston aikana. Kuvaruutunäytöt etsiminen! Valitse kenttä "Find" näppäimillä ja ENTER-näppäimellä, syöttökenttä tulee näkyviin.! Syötä etsittävään nimikkeeseen sisältyvä sana näppäimillä.! Vahvista jokainen kirjain ENTER-näppäimellä. Poista syöttö näppäimellä.! Mene syötön jälkeen näppäimellä "Find"-toimintoon ja paina ENTER-näppäintä. Hakutulos näyttää kaikki nimikkeet, jotka sisältävät hakusanan.! Valitse haluttu nimike näppäimillä ja ENTER-näppäimellä.! Voit poistaa tähden näppäimellä nimikkeen ensimmäisen sanan etsimiseksi. Hakutuloslista näyttää kaikki nimikkeet, jotka alkavat syötetyllä sanalla.! Jos haku on tulokseton (näyttö: "Not found"): Uusi haku RETURN-näppäimellä.! Painikkeella "Prev"/"Next" voit hakea näkyviin edellisen tai seuraavan ryhmän.! DVD-RAM-valikko VCR TV DVD Soittimesi voi toistaa DVD-RAM-levyjä, jotka on luotu DVD-videolaitteella, DVDvideokameralla, tietokoneella jne. videotallennusformaattiversiota 1.1 käyttäen. Paina DIRECT NAVIGATOR -näppäintä valikon kutsumiseksi/siitä poistumiseksi. Ohjelmanimet ilmestyvät näkyviin vain, jos ne on syötetty RAM-levyä luotaessa.! Valitse ohjelma numeronäppäimillä tai näppäimillä. Valittu ohjelma toistetaan taustalla.! Paina ENTER-näppäintä valinnan vahvistamiseksi, kuvaruutunäyttö häviää. Soittolistan (Playlist) soittaminen Tällä toiminnolla voidaan soittaa kohtauksista muodostuvia ryhmiä, jotka on luotu esim DVD-videolaitteella.! Paina PLAY LIST -näppäintä, kuvaruutu Playlist ilmestyy näkyviin.! Valitse soittolista näppäimillä tai numeronäppäimillä.! Paina ENTER-näppäintä toiston käynnistämiseksi.! Paina näppäimiä kohtausten yli hyppäämiseksi.! Paina PLAY LIST -näppäintä poistuaksesi valikosta.!! DIRECT NAVIGATOR No 1 2 Datum 9/12 (DON) 9/12 (DON) Startzeit 16:48 20:00 Prog.Name Friends News SELECT RETURN 0~9 Aufgenommen 0:01:00 SELECT NUMBER ENTER 32 VCR DVD HighMAT VCR TV DVD PAGE 1/1 Panasonicin ja Microsoftin yhdessä kehittämä HighMAT-teknologia (High-Performance Media Access Technology) mahdollistaa sen, että erilaisia tietoja (WMA, MP3 ja/tai JPEG), jotka on kirjoitettu PC-tietokoneella HighMAT-formaatissa levylle, voidaan toistaa laitteella nopeasti ja selkeää valikkoa käyttäen. HighMATformaatti on ISO 9660 Joliet Standart -yhteensopiva. Kun valikko on näkyvissä! Tee valinta näppäimillä ja vahvista ENTER-näppäimellä. Valikko: Tästä pääset alivalikkoon, jossa näkyy lisää soittolistoja tai valikoita.!!!! Kaikki tulkitsijan mukaan Kaikki albumin mukaan Kaikki tyylin mukaan Playlist: toisto käynnistyy. Kaikki tyylin mukaan No Playlist Group Content 0~9 SELECT NUMBER Paina TOP MENU -näppäintä valikkoon pääsemiseksi. RETURN kutsuu esiin edellisen valikon. Paina DISPLAY-näppäintä. Levylle tallennettu tausta tuodaan näkyviin tai häivytetään. Playlist title Kaikki tulkitsijan mukaan Kaikki albumin mukaan Kaikki tyylin mukaan Valitseminen Playlist -soittolistalta!!!!! Paina MENU-näppäintä toiston aikana. Playlist tulee näkyviin ( osoittaa parhaillaan soivan kohdan). Paina ja sitten valitaksesi listan Playlist, Group tai Content. Paina ja sitten valitaksesi jonkin kohdan, vahvista sitten ENTER-näppäimellä. Paina MENU-näppäintä soittolistasta poistumiseksi. SELECT ENTER RETURN HighMAT ja HighMAT-Logo ovat Microsoft Corporationin tuotemerkkejä tai rekisteröityjä tuotemerkkejä Yhdysvalloissa ja/tai muissa maissa. MPEG Audio Layer 3 dekoodausteknologia on valmistettu Fraunhofer IIS:n ja Thomson Multimedian lisenssillä. Windows Media ja Windows-Logo ovat Microsoft Corporationin tuotemerkkejä tai rekisteröityjä tuotemerkkejä Yhdysvalloissa ja/tai muissa maissa. 33 Kuvaruutunäytöt VCR TV DVD C : 03 : 10 Digital 2 DEU 3/2.1 ch OFF 1 1 ENG 1 Kuvaruudulle voidaan tuoda näkyviin levyä ja soitinta koskevia tietoja (OSDnäytöt) ja siinä voidaan suorittaa erilaisia säätöjä. Joidenkin DVD-levyjen yhteydessä eräät säädöt eivät ole mahdollisia. Käytä tällöin DVD-valikkoa.! Paina DISPLAY-näppäintä toiston aikana. Kuvaruutunäytöt tulevat näkyviin.! Voit tehdä erilaisia säätöjä kursorinäppäimillä.! Jotkin syötöt täytyy vahvistaa ENTER-näppäimellä.! Paina DISPLAY-näppäintä. Progress Indicator -näyttö ilmestyy näkyviin.

9 1!!! C 2 x : 03 : 10 DVD-V RAM CD MP3 JPEG High DVD-A VCD WMA MAT! Näppäimillä voit muuttaa toistonopeutta (DVD-V : vain Dolby Digital). Näppäimillä voit hakea näkyviin kuluneen toistoajan ja jäljellä olevan toistoajan. Paina DISPLAY -näppäintä uudelleen. Nyt voit valita kursorinäppäimillä muita valikkokohtia (Play Menu, Display Menu, Audio Menu, Picture Menu). Paina RETURN -näppäintä kuvaruutunäytöistä poistumiseksi. Title/Track: Jos levyllä on useita nimikkeitä, ne voidaan valita suoraan. C Chapter/Content: Jos levyllä on useita lukuja, ne voidaan valita suoraan. Group: MP3/WMA-, DVD-A-nimikkeet tai JPEG-kuvat koottuna ryhmäksi. Kun kaukosäätimen GROUP-näppäintä painetaan myös kuvaruutunäyttö ilmestyy näkyviin. Audio: Jos levyllä on vaihtoehtoja, esiasetettua dubbauskieltä voidaan muuttaa. RAM/VCD: oikea/vasen-audiokanavasäätö. Subtitle: Tekstityskielen valinta/paikka/kirkkaus kuvaruudulla. JPEG: kuvatietojen tuominen näkyviin FULL:kaikkien tietojen näyttö; DATE:päivämääränäyttö; OFF: ei näyttöä. Angle: Jos kohtaus on kuvattu eri kamerapaikoista, voit valita jonkin erilaisista kuvakulmista. Bar Position: Voit muuttaa OSD-näyttöjen paikkaa kuvaruudulla. G PG Program: Ohjelmat DVD-RAM -levyllä (sivu 32). Time: Toistoaikanäyttö/valinta (DVD-V, DVD-A, RAM: numeronäppäimillä). DVD-V,DVD-A, RAM,CD, VCD: näytön voi vaihtaa toistoajalta jäljellä olevalle toistoajalle. MP3, WMA, SVCD: vain toistoaikanäyttö. 34 Total Total: Valitun nimikkeen/kuvan numero sekä kokonaislukumäärä. VCR DVD Kuvaruutunäytöt DVD-V RAM CD MP3 JPEG High DVD-A VCD WMA MAT PL Playlist: (sivu 32) P Picture: Kuvanumeronäyttö ja valitun kuvan nimi ryhmän sisällä. Kutsutaan syöttämällä numero. Zoom: Suurennustoiminto (sivu 28). Bit Bitrate Display: Bittivirran näyttö per sekunti videota varten (Mbps). OSD Brightness: OSD-näyttöjen käyttäjäkohtainen kirkkaussäätö. Advanced Surround: Mahdollistaa Surround Soundia muistuttavan efektin molempien etukaiuttimien avulla (SP) tai kuulokkeilla (HP). Kytke toiminto pois, jos ääni vääristyy. Lue asiasta sivulta 36. Dialogue Enhancer: Lisää elokuvien puhedialogien äänenvoimakuutta. Lue asiasta sivulta 36. Picture Mode: "Cinema 1", "Cinema 2", "User", "Normal"". Lue asiasta sivulta 36. Repeat Mode: Uudelleentoistotoiminto (sivu 28). A-B Repeat: Mahdollistaa jatkuvan A-B-toiston yhden nimikkeen sisällä. Aseta alkupiste A ja * * loppupiste B painamalla ENTER-näppäintä. Jos et aseta loppupistettä, soitin määrittää loppupisteeksi B nimikkeen lopun. Toiminto lopetetaan, kun painat ENTER-näppäintä uudelleen. Play Mode Display: "---" : normaali toisto, "RND" : Random (satunnaistoisto), "PGM" : ohjelmatoisto. Marker: Voit merkitä ENTER-näppäimellä jopa 5 kohtaa (DVD- RAM-levyllä jopa 999). Poista väärä syöttö CANCEL-näppäimellä. Toiston aikana kohtausten suora valitseminen on mahdollista näppäimillä. Merkintä poistetaan, kun levypesä avataan tai laite kytketään pois päältä. Tämä toiminto ei ole käytettävissä Random- tai ohjelmatilassa. Slideshow: Kuvapresentaation päälle/pois kytkeminen. Kuvan näyttöaika muuttuva 0-30 sekuntia. Page/Still Picture: Valittu kuva näytetään toiston aikana. 35 Kuvaruutunäytöt VCR TV Advanced Surround DVD-V RAM VCD Vain 2:n tai useamman audiokanavan yhteydessä. Näyttö muuttuu joka painalluksella. Näppäimillä ja voit valita asetuksen SP tai HP: SP 1/HP 1 : Normaali efektivoimakkuus SP 2/HP 2 : Suurempi efektivoimakkuus SP OFF/HP OFF : Advanced Surround -efekti pois päältä (tehtaan esiasetus) DVD HP 1 HP 2 HP OFF SP 1 SP 2 SP OFF D Kaikki levyt eivät tue Advanced Surround -toimintoa. D Kytke Advanced Surround -efekti pois, jos äänessä ilmenee vääristymiä. D Jos käytät Dolby Pro Logic -järjestelmää, kytke Advanced Surround pois päältä. Dolby Pro Logic ei toimi oikein, jos Advanced Surround on päällä. Dialogue Enhancer ON OFF DVD-V Vain Dolby Digital ja DTS-formaatissa 3:n tai useamman kanavan kanssa. Näyttö muuttuu joka näppäinpainalluksella: Dialogue Enhancer ON Dialogue Enhancer OFF: Tehtaan esiasetus D Kaikki levyt eivät tue Dialogue Enhancer -toimintoa. Picture Mode Cinema 1 DVD-V DVD-A RAM VCD JPEG Kuvamoodi-toiminto voidaan valita kuvaruutunäytöissä tai suoran kaukosäätimen näppäimellä CINEMA.! Cinema 2 Voit muuttaa filmien kuvanlaatua: Paina CINEMA-näppäintä. Näppäimillä voit valita erilaisia asetuksia: Cinema 1 : Parempi yksityiskohtakontrasti pimeissä kohtauksissa. Cinema 2 : Parempi kirkkausasetus pimeissä kohtauksissa. User : Yksilölliset väri-, kontrasti- ja kirkkausasetukset. Normal : Tehtaan esiasetus. User Normal 36 VCR DVD SETUP-valikko Disc VCR TV SETUP-valikon kutsuminen SETUP-valikossa voit tehdä laitteesi valikkokohtia "Disc", "Video", "Audio", "Display" ja "Others" koskevia säätöjä. Selkeä kuvaruutuvalikko ohjaa yksittäisten valikkokohtien läpi. DVD SETUP Disc Audio Subtitle Menus Disc-Menüs SELECT TAB DISC! English Automatic English Level 8!!!!! Paina SETUP-näppäintä, SETUP-kuvaruutu ilmestyy näkyviin. Valitse haluttu SETUP-valikko (esim. "Disc") näppäimillä. Valitse muutettava säätö näppäimillä ja paina ENTER-näppäintä. Valitse jokin säätömahdollisuuksista näppäimillä ja paina ENTER-näppäintä. Paina RETURN-näppäintä palataksesi edelliseen kuvaruutuun. Paina SETUP-näppäintä poistuaksesi valikosta. Ratings ENTER RETURN Audio Valitse haluttu dialogikieli. Valikossa valittavissa on kahdeksan kieltä. "Original" : alkuperäisäänen dialogikieli toistetaan. Jos haluat kuulla dialogit toisella kielellä, valitse "Other" ja syötä vastaava maakoodi (viimeinen sivu) kaukosäätimen numeronäppäimillä.

10 Powered by TCPDF ( Subtitle Valitse haluttu tekstityskieli. Valitse tekstityksen näyttöä varten "Automatic", jos dialogikieltä ei ole tallennettu levylle. Jos haluat käyttää toista tekstityskieltä, suorita säätö kohdassa Audio kuvatulla tavalla. Menus Valitse haluamasi kieli levyvalikkoja varten. Suorita säätö kohdassa Audio kuvatulla tavalla. 37 SETUP-valikko Disc VCR TV DVD Ratings Valittua tasolukitusta vastaavasti voit estää joidenkin kohtausten katselemisen (1-7) tai koko DVD-videon (0) katselemisen. Tämä ei ole mahdollista kaikkien DVD-videoiden yhteydessä. Ratings 8 No Limit Lock All Tasoluokituksen valitseminen (tehdasasetuksena "8") Kun tasoluokitus väliltä 0-7 on valittu, näkyviin tulee automaattisesti salasanakysely. Anna kaukosäätimen numeronäppäimillä 4-merkkinen salasana.! Paina ENTER-näppäintä syötön vahvistamiseksi.! Poista virhesyöttö näppäimellä tai CANCELnäppäimellä. Suljettua riippulukkoa esittävä symboli osoittaa, että esto on aktivoitu.! Paina salasana huolellisesti mieleen. Unlock Player Change Password Change Level Temporary Unlock Asetuksen muuttaminen! Syötä salasana.! Paina ENTER-näppäintä syötön vahvistukseksi.! Valitse uusi asetus.! Paina ENTER-näppäintä syötön vahvistukseksi. 38 VCR DVD SETUP-valikko Video VCR TV DVD TV Aspect: Televisioiden kuvaformaatti on 4:3 (standardi) tai 16:9 (laajakuva). Valitse formaatti 16:9, kun liität laitteen laajakuvatelevisioon. Kun liität laitteen televisioon, jossa on standardikuvaruutu, valitse joko 4:3 Pan&Scan tai 4:3 Letterbox (katso kuvaa) : SETUP Video TV Aspect AV1 Output SELECT TAB 4:3 Pan&Scan Video Automatic PAL 60 Still Mode NTSC Disc Output Pan&Scan: 16:9-kuva leikataan automaattisesti optimaaliseksi 4:3-kuvaksi. Tämä ei aiheuta mustia reunapalkkeja eikä vääristymiä. D Kaikki DVD-levyt eivät tue tätä formaattia. Letterbox: Kuvaruudun ylä- ja alareunassa näkyy mustat palkit, jotta laajakuvavideomateriaali voidaan näyttää standardikuvaruudulla. ENTER RETURN AV1 Output: Selvitä, mitä asetusta televisiosi tukee. Lue tässä yhteydessä televisiosi käyttöohje. Video: Standardikuvanlaatu. RGB: Korkeimman kuvanlaadun mahdollistamiseksi DVD-toistossa. Still Mode: Jokainen kuva muodostuu kahdesta puolikuvasta, jotka näytetään peräkkäin kuvaruudulla. Automatic: Laite valitsee automaattisesti optisesti paremman kuvan. Field: Vähäisempi kuvanlaatu kuin täyskuvassa; kuvassa on vähemmän epäterävyyttä. Frame: Täyskuvan molemmat puolikuvat näytetään vuorotellen. Kuvassa voi ilmetä epäterävyyttä, kuvanlaatu on kuitenkin parempi kuin puolikuva-pysäytyskuvassa. NTSC Disc Output: Aseta NTSC-levyä toistettaessa värikuvanormi (NTSC/PAL60) televisiosi toimintaa vastaavasti. Lue tässä yhteydessä television käyttöohje. 39 SETUP-valikko Audio VCR TV PCM Down Conversion: Pulsecode-Modulation PCM on standardimenetelmä digitaalisten musiikkisignaalien tallentamiseksi audiocd-levyille. DVD-video saattaa olla luotu lineaari-pcm-menetelmällä, jossa käytetään jopa 96 khz:n näytteenottotaajuutta. Tekijänoikeuksien suojelemiseksi PCM-audiosignaalien ulosanto voi olla rajoitettu 48 khz:iin/16 bittiin. Valitse asetus Yes, jos soitin on yhdistetty optisella digitaaliaudiojohdolla vahvistimeen, joka tukee korkeintaan 48 khz:n näytteenottotaajuutta. DVD SETUP Audio PCM Down Conversion Dolby Digital DTS Digital Surround MPEG SELECT TAB No Bitstream PCM PCM Off On Dolby Digital/DTS Digital Surround/MPEG: Suorita säätö audiolaitteistoasi vastaavasti. Laitteisto ei osaa dekoodata signaalia Dolby Digital DTS Digital Surround MPEG PCM PCM PCM Dynamic Range Compression Audio during Search ENTER RETURN Laitteisto osaa dekoodata signaalin. Bitstream Bitstream Bitstream Valmistettu Dolby Laboratoriesin lisenssillä. "Dolby", "Pro Logic" ja kaksois-d-symboli ovat Dolby Laboratoriesin tuotemerkkejä. "DTS" ja "DTS Digital Surround" ovat Digital Theater Systems, Inc:n tuotemerkkejä. D Jos liitetty laitteisto ei osaa dekoodata vastaavaa signaalia, asetus täytyy muuttaa PCM:ksi. Muuten kova äänenvoimakkuustaso voi johta kuulon tai kaiuttimien vaurioitumiseen. Dynamic Range Compression: Decoder: Tässä laitteessa on sisäänrakennettuna Dolby Digital -dekooderi ja DTS-dekooderi. Voit nauttia näistä järjestelmistä myös stereona, ilman erillisen dekooderin liittämistä. Näyttö "D.Mix" (Down Mix) ilmestyy näyttöön, jos monikanavaäänestä voidaan luoda sekoittamalla kaksikanavaääni. Mahdollista vain Dolby Digital (DVD)-formaatissa. Dynamiikka-aluetta kavennetaan lisäämällä hiljaisten kohtien äänitasoa ja laskemalla kovien kohtausten äänitasoa, esim. melutason pienentämiseksi myöhään illalla. Tässä voit määrätä, kavennetaanko dynamiikka-aluetta. Audio during Search: Voit määrätä, haluatko äänen kuuluvan haun aikana vain et. 40 VCR DVD SETUP-valikko Display/Others VCR TV DVD Menu Language: Valitse haluttu valikkokieli. SETUP On-Screen Messages: Display Menu Language SELECT TAB Syötetyt komennot näytetään kuvaruudulla samaan aikaan, kun kaukosäätimen näppäimiä painetaan. Voit estää kuvaruutunäytöt valitsemalla asetuksen "Off". English On On-Screen Messages ENTER RETURN HighMAT Enable: aktivoi HighMAT-toistotoiminnon (sivu 33). Disable: HighMAT-levy toistetaan samoin kuin MP3/WMA/JPEG-levy. Mixed Disc - Audio & Stills: SETUP Others HighMAT DISC DVD-soitin voi toistaa levyjä, jotka ovat audiotiedostomuodossa (MP3/WMA) ja näyttää still-kuvia (JPEG). Toistotiedostomuodon valinta (JPEG tai MP3/WMA), jos levy sisältää molempia tiedostomuotoja. Enable Audio(MP3/WMA) Off Off No Mixed Disc - Audio & Stills DVD-Video Mode SELECT TAB DVD-Video-Mode: DVD-audio-levyn toistaminen DVD-video-tilassa ("On") mahdollistaa DVD-videokatkelman toistamisen DVD-audio-levyltä. Kaikki levyt eivät tue tätä toimintoa. Demo QUICK SETUP ENTER RETURN Demo: Kun "On" valitaan, alkaa esittely, joka käsittää erilaiset näytöt, jotka soitin voi tuoda näkyviin kuvaruudulle.
