1 Putkipostijärjestelmät Opas Kesäkuu 2008 Putkipostijärjestelmät Automatisoidut kuljetusratkaisut Putkipostijärjestelmiä maailmanlaajuisesti

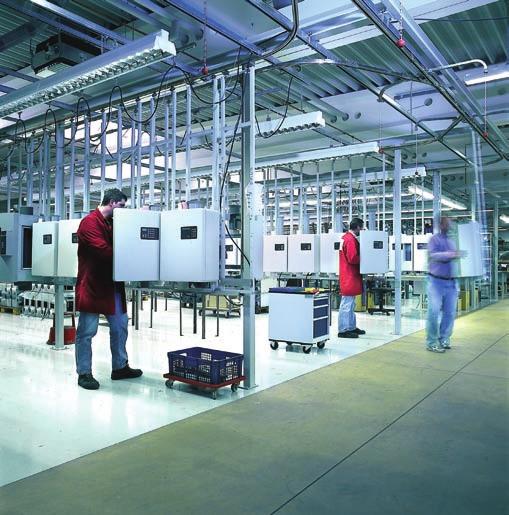

2 Kansainvälinen yritys Uusin teknologia yhdistettynä pitkään perinteeseen Putkipostijärjestelmiä on valmistettu menestyksekkäästi Stuttgartin alueella vuodesta Aerocom on ollut yrityksen nimenä ja tuotemerkkinä aina vuodesta Fuusioiden ja yritysostojen myötä Aerocomin tuotemerkin alle on liitetty sellaiset tunnetut alan yritykset kuten Aeropost, Airfix ja Aerotrans. Edelleen nämä nimet edustavat laatua, luotettavuutta ja edistynyttä teknologiaa putkipostijärjestelmien alalla. Vuonna 2001 otettiin tärkeä askel kohti tulevaisuutta kun yritys muutti uuteen pääkonttoriin ja moderneihin tuotantotiloihin Schwaebisch Gmuendin alueelle. Aerocom järjestelmiä on asennettu yli lähes kaikille toimialoille ratkaisemaan mitä erilaisimpia haasteita. Tämä kokemus on tehnyt Aerocomista maailman johtavan putkipostijärjestelmätoimittajan. Aerocom putkipostit nauttivat korkeaa luottamusta kaikkialla maailmassa. 2 3 Palvelumme käsittää kaiken konsultoinnista projektisuunnitteluun, -johtoon ja edelleen asennukseen ja jälkimarkkinointiin. Uudenaikaiset tuotantotavat ja laadunvalvonta takaa korkean ja tasaisen laadun missä ikinä toimimmekin. v.1899 putkipostijärjestelmä Lontoossa

3 Monipuolisuutemme näkyy joka päivä mitä erilaisimmissa ympäristöissä Monipuolisuus on yksi vahvuuksiamme. Järjestelmämme täyttää mitä erilaisimmat vaatimukset olipa kysymyksessä pieni yritys tai suuri yritysryhmä aina sairaaloita myöden. Tuhansien käyttäjien työt vaikeutuisivat ilman putkipostia. 4 5 Sairaalat Jokainen sairaalan osasto ja toiminto voidaan yhdistää putkipostin avulla. Laboratorionäytteet, veri, dokumentit ja monet muut tarvikkeet voidaan kuljettaa ilman riskiä vaurioista osastolta toiselle. Teollisuus, näytteiden siirto ja hallinto Teollisuudessa ja hallintotoiminnoissa dokumentteja siirretään osastojen välillä, joiden välimatkat ovat erittäinkin pitkiä. Just in Time toimitukset teollisuudessa tuotantolinjoille tai kaupassa kassalle tai näytteiden siirto öljynjalostamossa tankkerilta laboratorioon kaikissa Aerocomputkiposti on erinomainen ratkaisu.

4 PharmaPost ratkaisu apteekeille Automatisoitu varastointi teknologia apteekeille. PharmaPost automatisoi kuljetuksen varastoautomaatilta tai manuaalisesta varastosta palvelutiskille. Vaikeat kulkuyhteydet tai ahtaat tilat eivät ole ongelma putkipostille. Monet apteekit uhraavat kallista myymäläpinta-alaa varastoinnille. Putkipostijärjestelmällä se varasto voidaan siirtää muualle, esimerkiksi kellariin tai takatiloihin. Putkiposti tuo lääkkeet suoraan palvelutiskille muutamassa sekunnissa olipa kyseessä automatisoitu tai manuaalinen varasto. 6 7 Rahan käsittely Palveluasemilla, pankeissa ja kaupoissa rahan siirto turvaan on aina riski. Putkipostilla tämä riski voidaan hallita. Yksi- tai kaksisuuntaiset ratkaisut palvelevat kauppaa ja muita rahaa käsitteleviä instituutioita usealla toimialalla kaikkialla maailmassa.

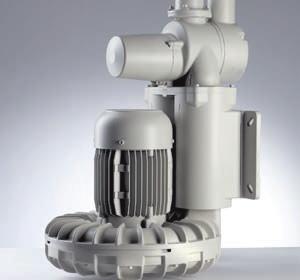

5 Miten putkiposti toimii? Optimoi prosessisi. Putkiposti koostuu joukosta pääkomponentteja. Puhallin antaa ilmanpaineen, jolla putkistossa liikkuvia kapseleita siirretään. Kuljetuskapselit ovat tarkasti putkeen mitoitettuja astioita, joiden sisälle siirrettävät tuotteet laitetaan. Putket yhdistävät asemia, joilta lähetetään ja joihin vastaanotetaan putkistossa liikkuvat kapselit. 8 9 Jokaisella asemalla on osoite, jolloin hyödyntämällä putkistossa vaihteita, voi kapselin lähettää helposti miltä tahansa asemalta mille tahansa asemalle muutamassa sekunnissa. Paineilmaa hyödyntäen kapselit liikkuvat pehmeästi ja hellävaroin sisältöään suojellen. Putkiposti on nopea, taloudellinen ja tehokas järjestelmä sisäiseen logistiikkaan tuotteelle kuin tuotteelle. Ohjelmistot: Kaikki prosessin vaiheet on esitetty ja raportoitu, mahdollistaen kuljetuksen tarkan hallinnoinnin ja analysoinnin. Ohjausyksikkö: Tehokkaat ohjaimet koordinoivat lähetys ja vastaanotto prosesseja. Kulloinkin käytettävät ohjaimet eroavat järjestelmän käyttötarkoituksen ja monimuotoisuuden perusteella. Kuljetuskapselit: Aerocomin kuljetuskapseli on tarkkuustyönä valmistettu ja suunniteltu kovaan käyttöön. Siinä on tarkasti sulkeutuva kansi, joka kestää kovaa käyttöä. Puhallin: Puhaltimella tuotetaan sekä puhallus- että imuvoima. Ratkaisevaa ei ole kuitenkaan ilmanpaine vaan sen volyymi. Näin tuotetaan kuljetuskapselille nopeus, joka on kuudesta kahdeksaan metriä sekunnissa. Vaihde: Tämä komponentti mahdollistaa monimutkaisen putkiverkoston rakentamisen, jossa kapseli voidaan ohjata miltä asemalta tahansa, mille asemalle tahansa. Putkisto: PVC on käytetyin putkimateriaali nykypäivän järjestelmissä. Joissain järjestelmissä, lähinnä sairaaloissa, käytetään myös ruostumatonta terästä. Putket voidaan asentaa välipohjiin, upottaa maan alle rakennusten välisissä ratkaisuissa tai ripustaa vapaasti roikkumaan.

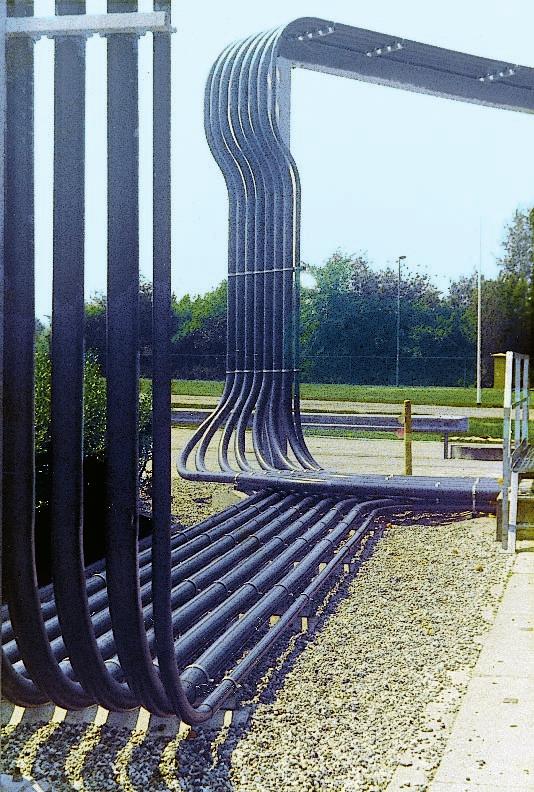

6 Miksi hyödyntää Aerocom-järjestelmää? Kuljetusratkaisu tehokkaalle organisaatiolle Milloin on paras aika asentaa järjestelmä? Aerocom toimittaa järjestelmiä kaiken kokoisille organisaatioille. Ratkaisut vaihtelevat kahden pisteen välille rakennetusta järjestelmästä aina monialueratkaisuihin joissa voi olla jopa 512 asemaa. 80% järjestelmistä asennetaan valmiisiin rakennuksiin. 6-8 metriä sekunnissa suorinta tietä turvallinen kuljetus nopea Miksi käyttää putkipostia? Putkipostissa kapseli liikkuu 6-8m/s. Järjestelmällä toimitat nopeasti ja edullisesti osastojen välillä näytteet, lääkkeet, varaosat tms. Henkilökunnan aika ei mene juoksemiseen, etkä tarvitse lähettejä. Mitä järjestelmässä voi lähettää? Aerocom-järjestelmässä voi lähettää lähes mitä tahansa: nesteitä, myrkkyjä, arvoesineitä, kuumaa tai kylmää lähes kaikkea painoltaan 0.1g ja 28kg välillä ja enintään 30cm pitkää. Esim. verta, näytteitä, lääkkeitä, dokumentteja, instrumentteja, varaosia, jne. Mihin järjestelmä voidaan asentaa? Lähes mihin tahansa. Pystyyn, poikittain, piiloon tai näkyviin. Rakennuksen sisätiloihin, ulkotiloihin tai rakennusten välille. Putkien pituudet voivat olla useita kilometrejä. Joet tai tietkään eivät ole este. Meillä on järjestelmä, joka ratkaisee kuljetustarpeesi. Ota yhteyttä! säästää energiaa säästää aikaa ja rahaa luotettava Kannattava investointi Nopeammin kuin uskotkaan koska Aerocomin insinöörit käyttävät uusinta teknologiaa rakentaakseen optimaalisen hinta-laatu suhteeltaan olevan ratkaisun. Seuraava Aerocomin ratkaisu kuvaa investoinnin takaisinmaksuaikaa: Toimiala: Valkokuvaliike Työpäiviä: 300 Tilat: Myymälä 1. kerroksessa, laboratorio 2. kerroksessa Kerrosten välisiä käyntejä: 40 per päivä Aika per käynti: 2 min Kustannus: 15 Eur / tunti Kustannus: euroa vuodessa Ratkaisu: Investointi: Aerocom 2-piste euroa Takaisinmaksuaika: n. 7 kuukautta

7 Järjestelmät Kahden pisteen välinen Kahden pisteen välinen 90 Asemat putken halkaisijan mukaan Komponentit ja tarvikkeet 90 Yksinkertainen kaksisuuntainen järjestelmä Avoin pääteasema Pääteasema, vaakataso Lähetys ja vastaanotto alta Ovi-asema KSA- asema suuntainen vaihde Putket, PVC tai RST Järjestelmä erityisesti kaupan tarpeisiin. Kaksisuuntainen kassojen ja kassatoimiston välille. Rahanhallinta Rahanhallinta 90 Pääteasema Liukumuhviasema Lähetys- ja vastaanottosulku Saapumistiedon ilmoitin EWS-asema Kujetuskapseli Vahvistin Sulku Yksialue Yksialue Perusjärjestelmä, jossa voi olla jopa 99 asemaa automaattilähetyksellä. 200 Kaikki asemat voivat lähettää toisilleen. OES-asema Multi-Load asema COM-asema Premium-asema Puhallin, 3-vaihe vastaanotto Puhallin, 1-vaihe Äänenvaimennin venttiilillä Ohjausyksikkö Monialuejär jest elmä, jossa voi olla jopa 512 asemaa. Jopa 64 aluetta, joissa automaattilähetys. Monialue Monialue Kaikki asemat voivat lähettää toisilleen. Pöytä-asema GIGA-asema Monialuejärjestelmän risteysasema Siirtymäalue Vastaanottokori (teräs) Vastaanottokori Vastaanottoasema, laboratorio

8 Oikea valinta Näin löydät oikean kapselin Oheisen kaavion ympyrät kuvaavat Aerocom-kapseleiden sisämittoja, 80mm, 115mm, 154mm ja 240mm. Jokaiselle niistä on vastaava putkikoko, joka on merkitty ympyrän kaarelle. Aseta tuotteesi ympyrän keskelle ja määritä vaadittu kapselikoko ja sen avulla oikea järjestelmä. Tuotteen muodolla tai asennolla kapselissa ei ole väliä. Tämän jälkeen mittaa tuotteen pituus. Katso taulukosta kapseleiden standardikoot, jotka ovat 245mm ja 500mm välillä. Käyttämällä pienintä mahdollista putkiston kaaren sädettä saadaan joustavin ja helpoimmin asennettava ratkaisu. Mikäli tarvitset erikoismittoja tai muuten sovellettua ratkaisua, kysy meiltä. Erikoisratkaisut ja sovellukset ovat meille rutiinia. Me luomme yhteyksiä maailmanlaajuisesti Olemme edustettuina yli 65 maassa omien toimistojemme tai luotettavien yhteistyökumppaneiden kautta. Omat kuusi myyntikonttoriamme Euroopassa (Hollanti, Belgia, Ranska, Sveitsi, Espanja ja Italia) sekä Australia, Hong Kong että Jakarta yhdessä kymmenen tuotantolaitoksemme kanssa ovat aina valmiina palvelemaan. Teemme yhteistyötä monien eri toimialojen luotettavien yritysten kanssa, joiden avulla tuomme asiakkaidemme käyttöön luotettavan myynti- ja tukiverkoston. Made in Germany ei ole vain väite laadukkaasta tuotteesta vaan standardi, joka kattaa koko toimintamme. 3. Lue taulukosta kaarteen säde. Kun tiedossa on lähetettävän tuotteen halkaisija, pituus ja kaaren säde on tiedossa seuraava vaihe on optimaalisen Aerocomjärjestelmän valinta. Standardi tuotteiden ohella toimitamme suuren joukon muita ratkaisuja. Putki, ulko halkaisija Kapseli, Kapselin sisähalkaisija pituus Kaarteen Säde Myyntikonttorit Euroopassa ja Aasiassa Halkaisijat millimetreinä

9 Aerocom on mailman johtava uudenaikaisten putkipostijärjestelmien ja sisäisten logistiikkaratkaisujen valmistaja. 18 Meillä on kokemus ja asiantuntemus putkiposteihin perustuvien ratkaisujen rakentamiseksi lähes kaikkiin toimintaympäristöihin. Voimme toimittaa erikoisratkaisut asiakaskohtaisiin logistiikkahaasteisiin. Olemme edustettuina yli 65 maassa omien toimistojemme tai luotettavien yhteistyökumppaneiden kautta. Omat kuusi myyntikonttoriamme Euroopassa (Hollanti, Belgia, Ranska, Sveitsi, Espanja ja Italia) sekä Hong Kong että Jakarta yhdessä kymmenen tuotantolaitoksemme kanssa tuovat meidät lähelle asiakasta. Aerocom GmbH & Co. Pneumatic Tube Systems Adam-Riese-Straße Schwaebisch-Gmuend T +49 (0) F +49 (0) info@aerocom.de Design: Maahantuonti, myynti ja ylläpito: Solotop Oy Laippatie 14A HELSINKI puh myynti@solotop.fi
