1 MIRATEL OPTIMA LANGATON KUTSUJÄRJESTELMÄ KÄYTTÖOHJE VERSIO 1.1

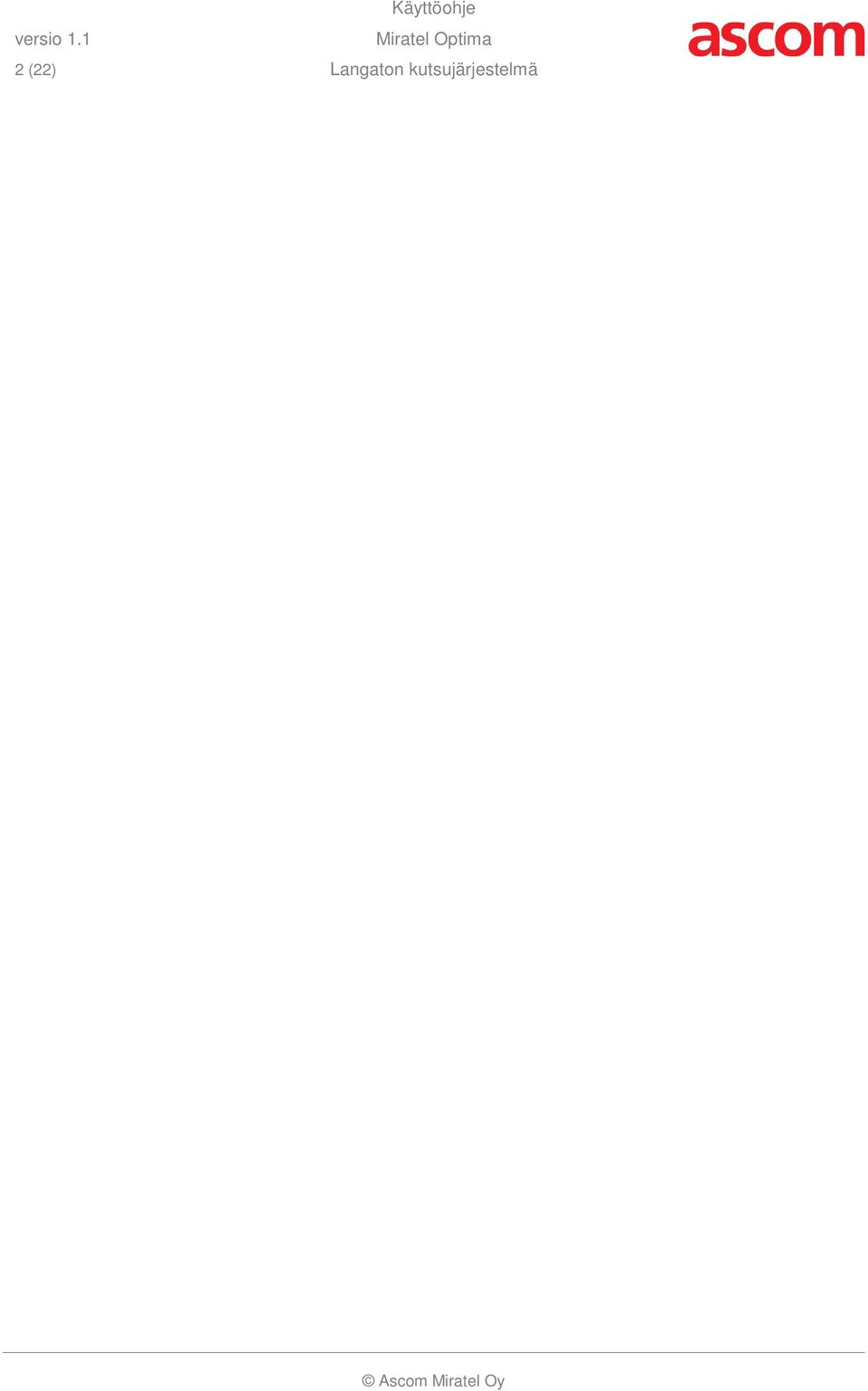

2 versio 1.1 Miratel Optima 2 (22) Langaton kutsujärjestelmä

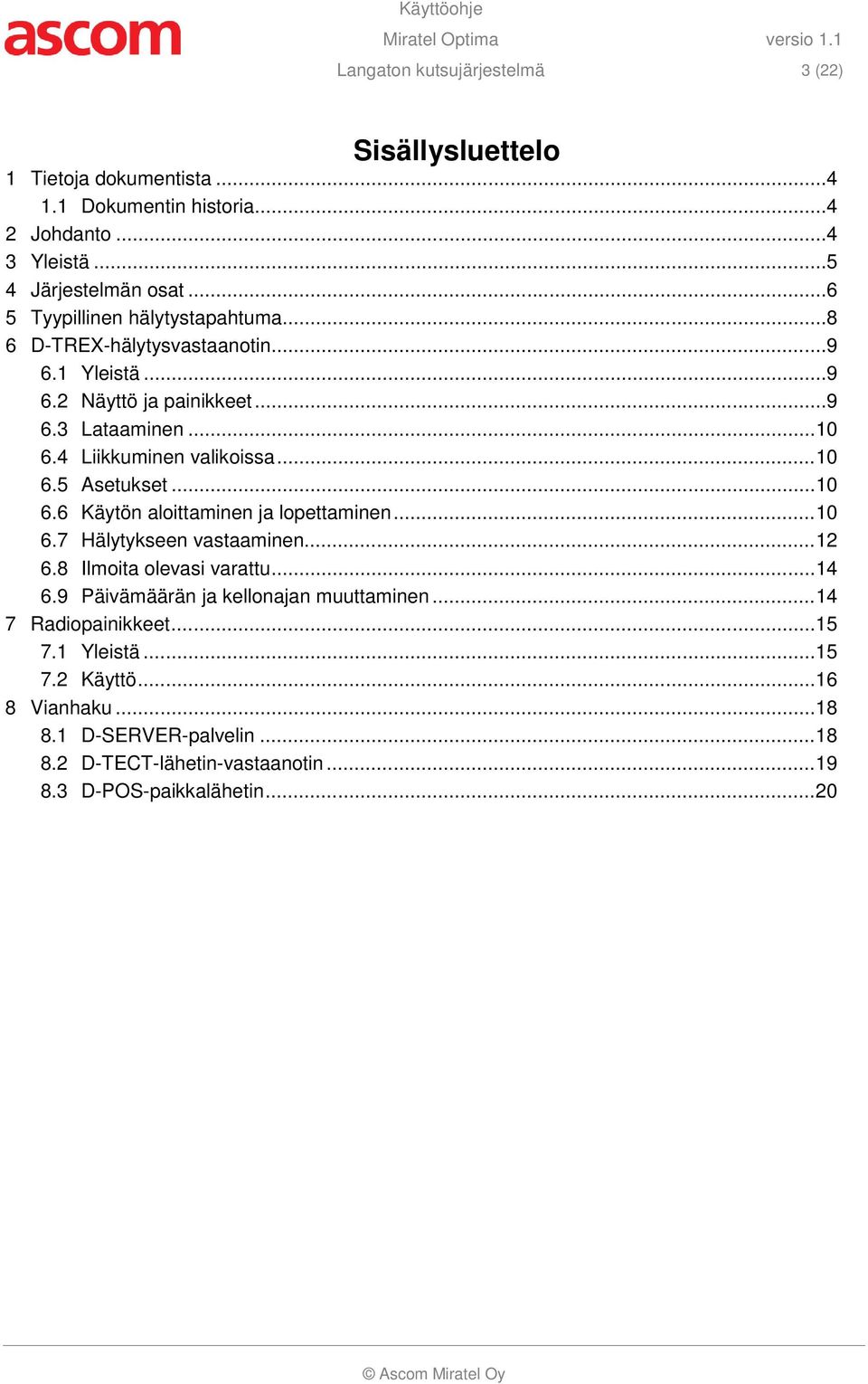

3 Miratel Optima versio 1.1 Langaton kutsujärjestelmä 3 (22) Sisällysluettelo 1 Tietoja dokumentista Dokumentin historia Johdanto Yleistä Järjestelmän osat Tyypillinen hälytystapahtuma D-TREX-hälytysvastaanotin Yleistä Näyttö ja painikkeet Lataaminen Liikkuminen valikoissa Asetukset Käytön aloittaminen ja lopettaminen Hälytykseen vastaaminen Ilmoita olevasi varattu Päivämäärän ja kellonajan muuttaminen Radiopainikkeet Yleistä Käyttö Vianhaku D-SERVER-palvelin D-TECT-lähetin-vastaanotin D-POS-paikkalähetin... 20

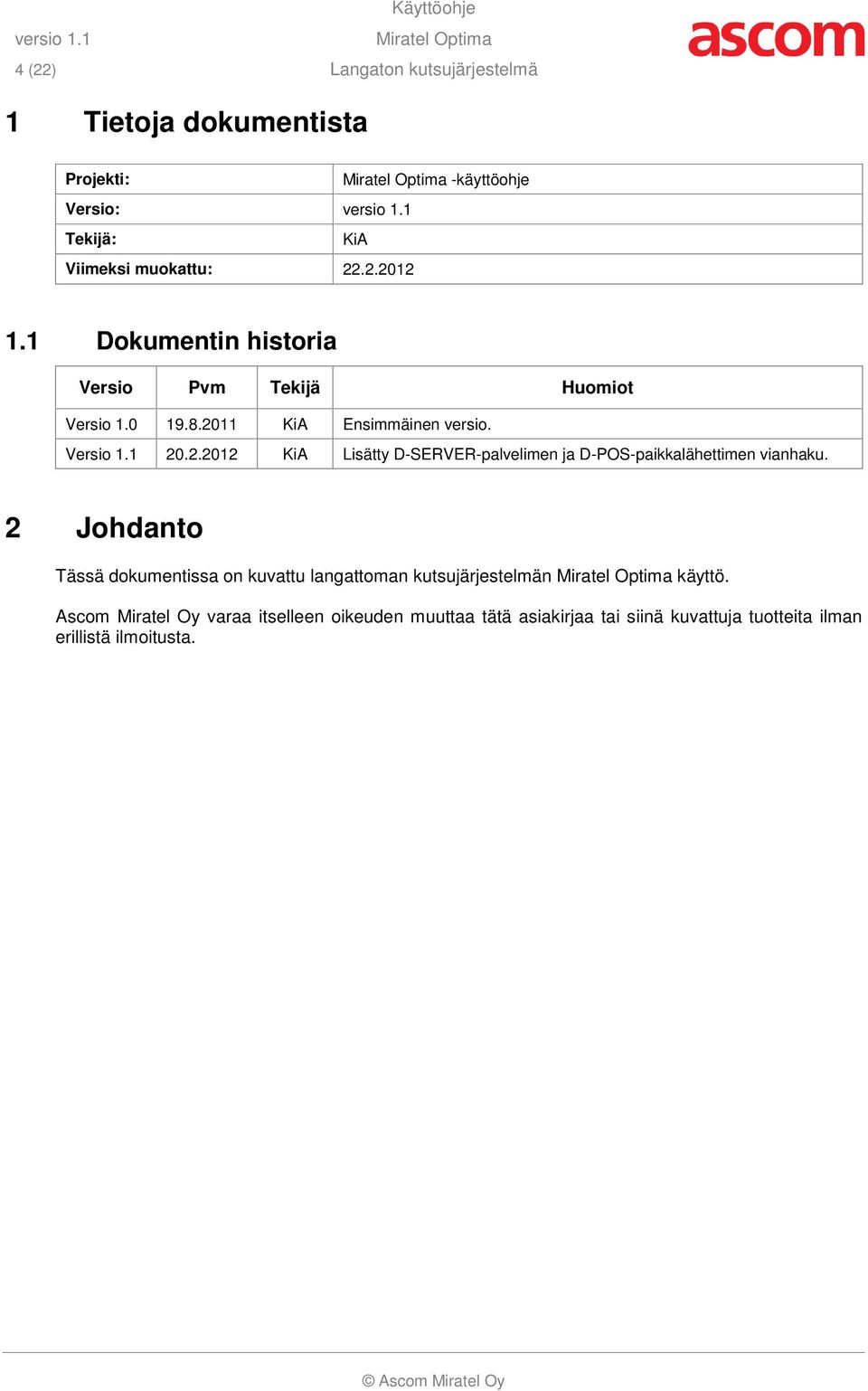

4 versio 1.1 Miratel Optima 4 (22) Langaton kutsujärjestelmä 1 Tietoja dokumentista Projekti: Miratel Optima -käyttöohje Versio: versio 1.1 Tekijä: KiA Viimeksi muokattu: Dokumentin historia Versio Pvm Tekijä Huomiot Versio KiA Ensimmäinen versio. Versio KiA Lisätty D-SERVER-palvelimen ja D-POS-paikkalähettimen vianhaku. 2 Johdanto Tässä dokumentissa on kuvattu langattoman kutsujärjestelmän Miratel Optima käyttö. Ascom Miratel Oy varaa itselleen oikeuden muuttaa tätä asiakirjaa tai siinä kuvattuja tuotteita ilman erillistä ilmoitusta.

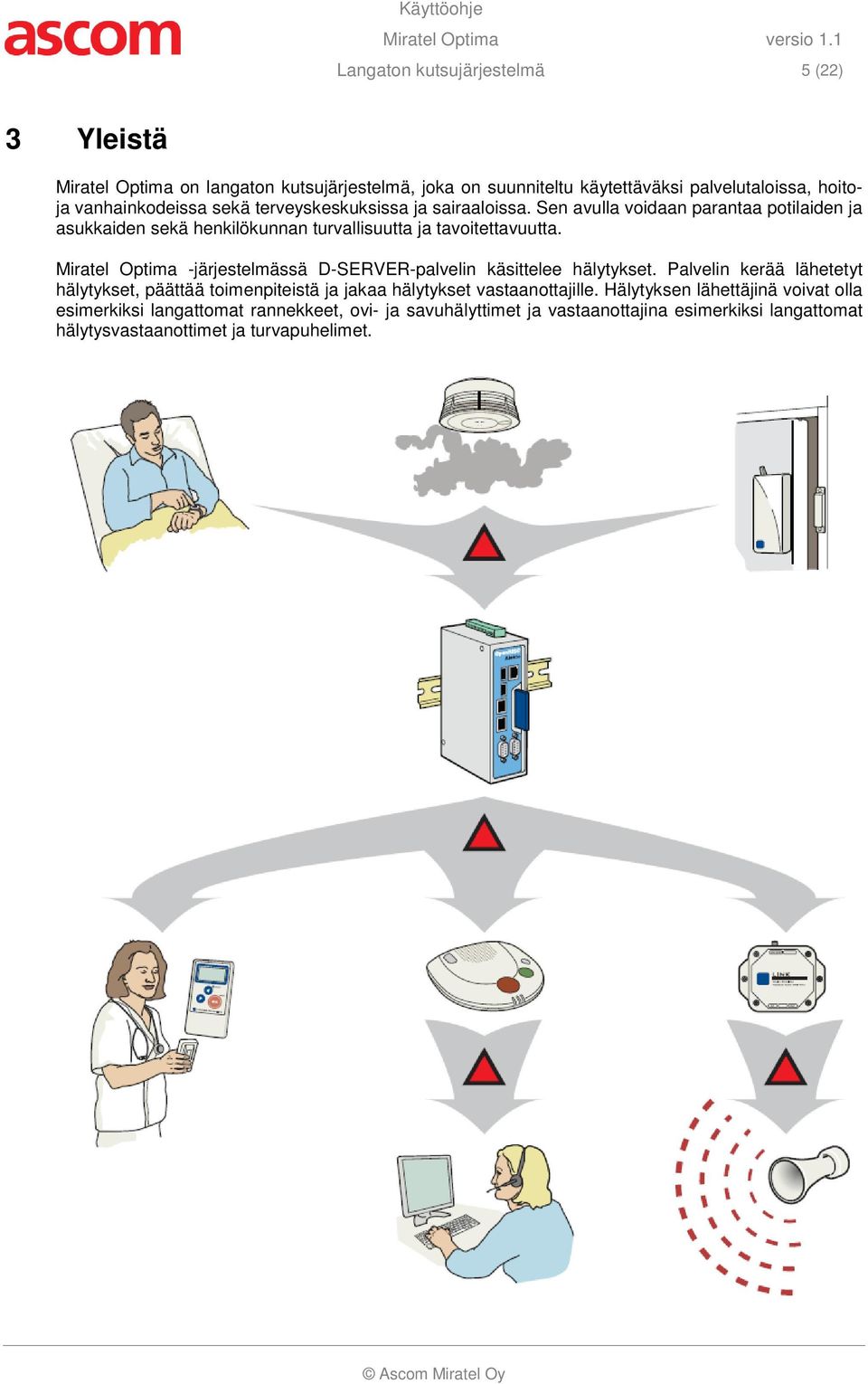

5 Miratel Optima versio 1.1 Langaton kutsujärjestelmä 5 (22) 3 Yleistä Miratel Optima on langaton kutsujärjestelmä, joka on suunniteltu käytettäväksi palvelutaloissa, hoitoja vanhainkodeissa sekä terveyskeskuksissa ja sairaaloissa. Sen avulla voidaan parantaa potilaiden ja asukkaiden sekä henkilökunnan turvallisuutta ja tavoitettavuutta. Miratel Optima -järjestelmässä D-SERVER-palvelin käsittelee hälytykset. Palvelin kerää lähetetyt hälytykset, päättää toimenpiteistä ja jakaa hälytykset vastaanottajille. Hälytyksen lähettäjinä voivat olla esimerkiksi langattomat rannekkeet, ovi- ja savuhälyttimet ja vastaanottajina esimerkiksi langattomat hälytysvastaanottimet ja turvapuhelimet.

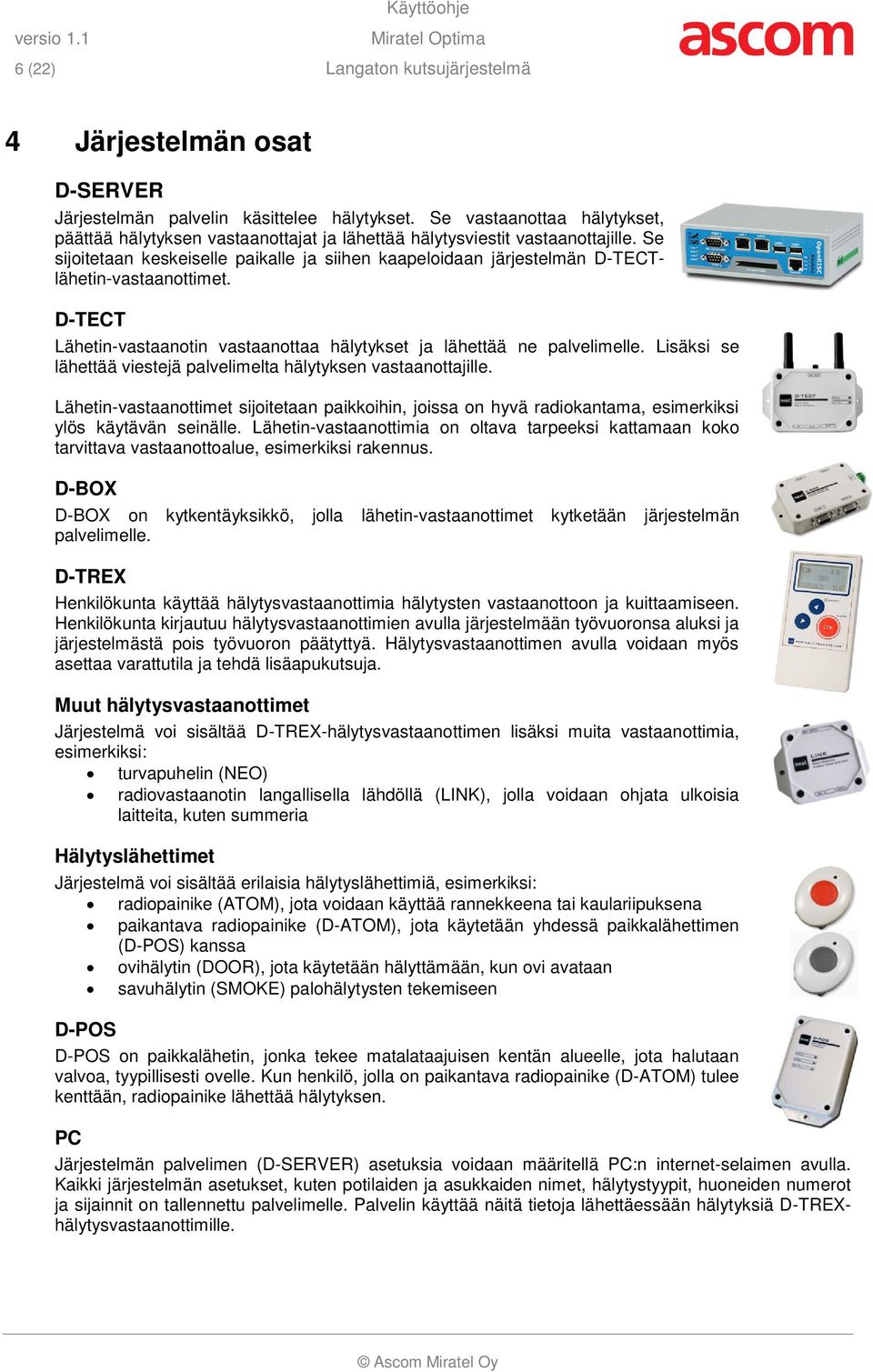

6 versio 1.1 Miratel Optima 6 (22) Langaton kutsujärjestelmä 4 Järjestelmän osat D-SERVER Järjestelmän palvelin käsittelee hälytykset. Se vastaanottaa hälytykset, päättää hälytyksen vastaanottajat ja lähettää hälytysviestit vastaanottajille. Se sijoitetaan keskeiselle paikalle ja siihen kaapeloidaan järjestelmän D-TECTlähetin-vastaanottimet. D-TECT Lähetin-vastaanotin vastaanottaa hälytykset ja lähettää ne palvelimelle. Lisäksi se lähettää viestejä palvelimelta hälytyksen vastaanottajille. Lähetin-vastaanottimet sijoitetaan paikkoihin, joissa on hyvä radiokantama, esimerkiksi ylös käytävän seinälle. Lähetin-vastaanottimia on oltava tarpeeksi kattamaan koko tarvittava vastaanottoalue, esimerkiksi rakennus. D-BOX D-BOX on kytkentäyksikkö, jolla lähetin-vastaanottimet kytketään järjestelmän palvelimelle. D-TREX Henkilökunta käyttää hälytysvastaanottimia hälytysten vastaanottoon ja kuittaamiseen. Henkilökunta kirjautuu hälytysvastaanottimien avulla järjestelmään työvuoronsa aluksi ja järjestelmästä pois työvuoron päätyttyä. Hälytysvastaanottimen avulla voidaan myös asettaa varattutila ja tehdä lisäapukutsuja. Muut hälytysvastaanottimet Järjestelmä voi sisältää D-TREX-hälytysvastaanottimen lisäksi muita vastaanottimia, esimerkiksi: turvapuhelin (NEO) radiovastaanotin langallisella lähdöllä (LINK), jolla voidaan ohjata ulkoisia laitteita, kuten summeria Hälytyslähettimet Järjestelmä voi sisältää erilaisia hälytyslähettimiä, esimerkiksi: radiopainike (ATOM), jota voidaan käyttää rannekkeena tai kaulariipuksena paikantava radiopainike (D-ATOM), jota käytetään yhdessä paikkalähettimen (D-POS) kanssa ovihälytin (DOOR), jota käytetään hälyttämään, kun ovi avataan savuhälytin (SMOKE) palohälytysten tekemiseen D-POS D-POS on paikkalähetin, jonka tekee matalataajuisen kentän alueelle, jota halutaan valvoa, tyypillisesti ovelle. Kun henkilö, jolla on paikantava radiopainike (D-ATOM) tulee kenttään, radiopainike lähettää hälytyksen. PC Järjestelmän palvelimen (D-SERVER) asetuksia voidaan määritellä PC:n internet-selaimen avulla. Kaikki järjestelmän asetukset, kuten potilaiden ja asukkaiden nimet, hälytystyypit, huoneiden numerot ja sijainnit on tallennettu palvelimelle. Palvelin käyttää näitä tietoja lähettäessään hälytyksiä D-TREXhälytysvastaanottimille.

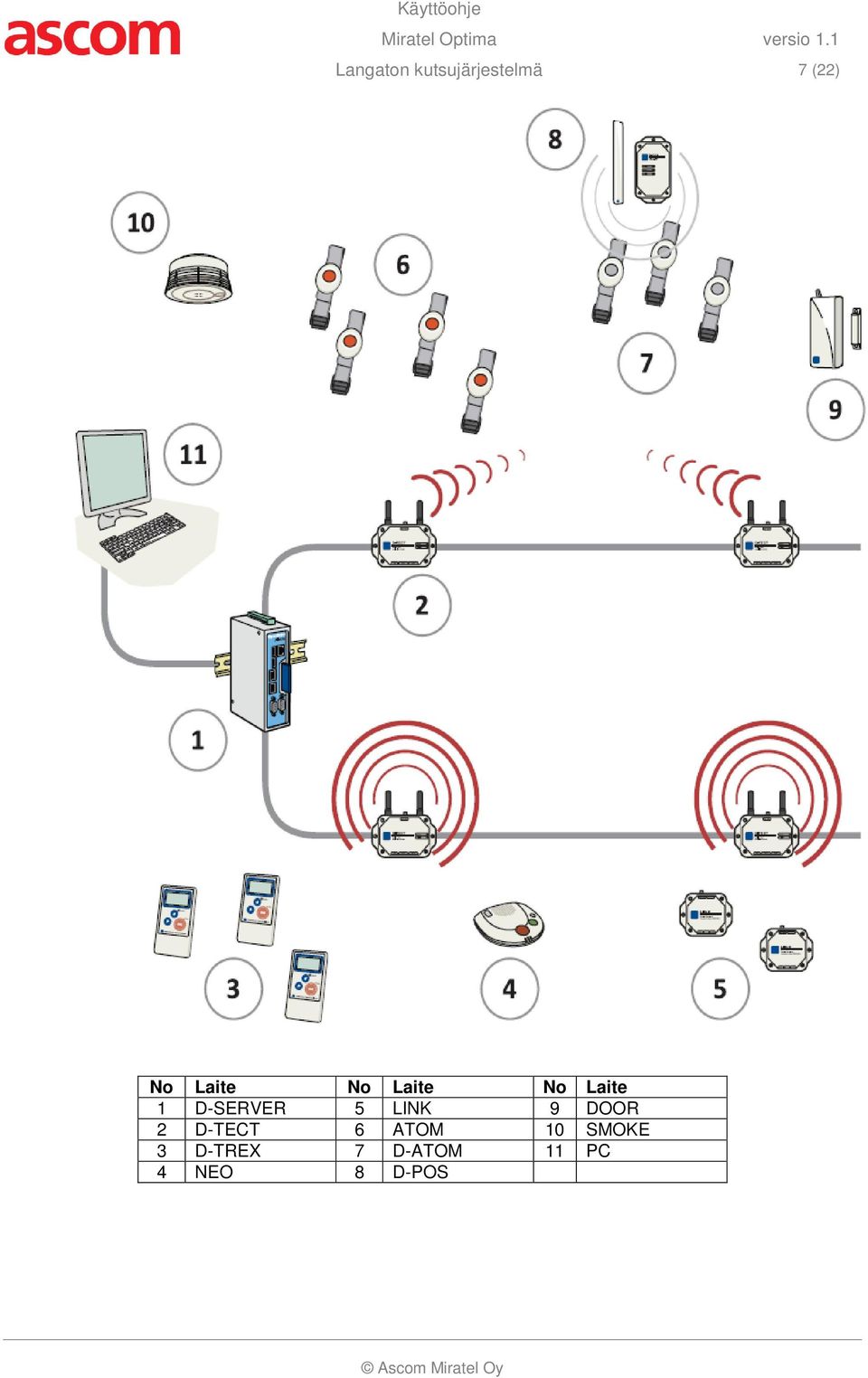

7 Miratel Optima versio 1.1 Langaton kutsujärjestelmä 7 (22) No Laite No Laite No Laite 1 D-SERVER 5 LINK 9 DOOR 2 D-TECT 6 ATOM 10 SMOKE 3 D-TREX 7 D-ATOM 11 PC 4 NEO 8 D-POS

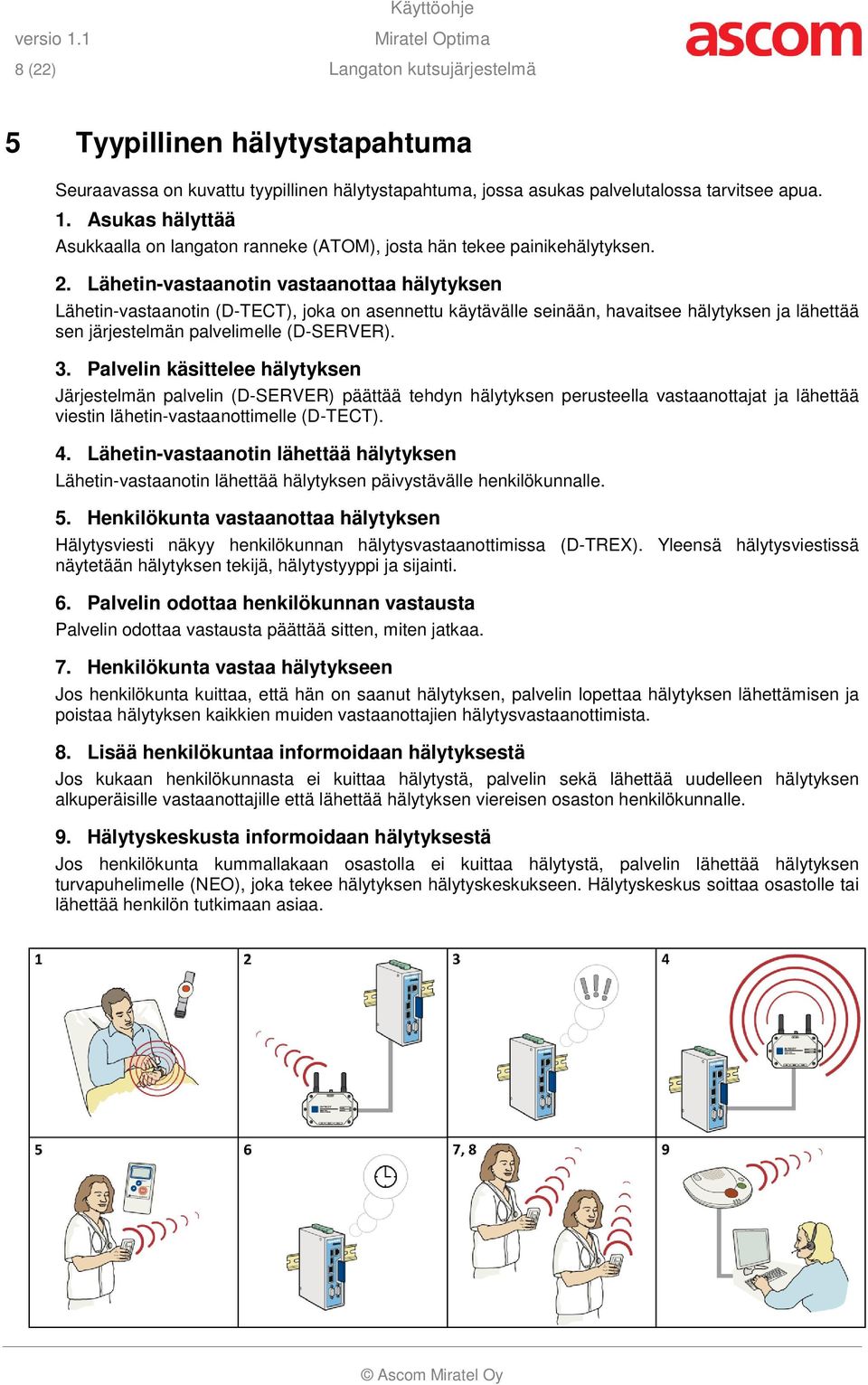

8 versio 1.1 Miratel Optima 8 (22) Langaton kutsujärjestelmä 5 Tyypillinen hälytystapahtuma Seuraavassa on kuvattu tyypillinen hälytystapahtuma, jossa asukas palvelutalossa tarvitsee apua. 1. Asukas hälyttää Asukkaalla on langaton ranneke (ATOM), josta hän tekee painikehälytyksen. 2. Lähetin-vastaanotin vastaanottaa hälytyksen Lähetin-vastaanotin (D-TECT), joka on asennettu käytävälle seinään, havaitsee hälytyksen ja lähettää sen järjestelmän palvelimelle (D-SERVER). 3. Palvelin käsittelee hälytyksen Järjestelmän palvelin (D-SERVER) päättää tehdyn hälytyksen perusteella vastaanottajat ja lähettää viestin lähetin-vastaanottimelle (D-TECT). 4. Lähetin-vastaanotin lähettää hälytyksen Lähetin-vastaanotin lähettää hälytyksen päivystävälle henkilökunnalle. 5. Henkilökunta vastaanottaa hälytyksen Hälytysviesti näkyy henkilökunnan hälytysvastaanottimissa (D-TREX). Yleensä hälytysviestissä näytetään hälytyksen tekijä, hälytystyyppi ja sijainti. 6. Palvelin odottaa henkilökunnan vastausta Palvelin odottaa vastausta päättää sitten, miten jatkaa. 7. Henkilökunta vastaa hälytykseen Jos henkilökunta kuittaa, että hän on saanut hälytyksen, palvelin lopettaa hälytyksen lähettämisen ja poistaa hälytyksen kaikkien muiden vastaanottajien hälytysvastaanottimista. 8. Lisää henkilökuntaa informoidaan hälytyksestä Jos kukaan henkilökunnasta ei kuittaa hälytystä, palvelin sekä lähettää uudelleen hälytyksen alkuperäisille vastaanottajille että lähettää hälytyksen viereisen osaston henkilökunnalle. 9. Hälytyskeskusta informoidaan hälytyksestä Jos henkilökunta kummallakaan osastolla ei kuittaa hälytystä, palvelin lähettää hälytyksen turvapuhelimelle (NEO), joka tekee hälytyksen hälytyskeskukseen. Hälytyskeskus soittaa osastolle tai lähettää henkilön tutkimaan asiaa.

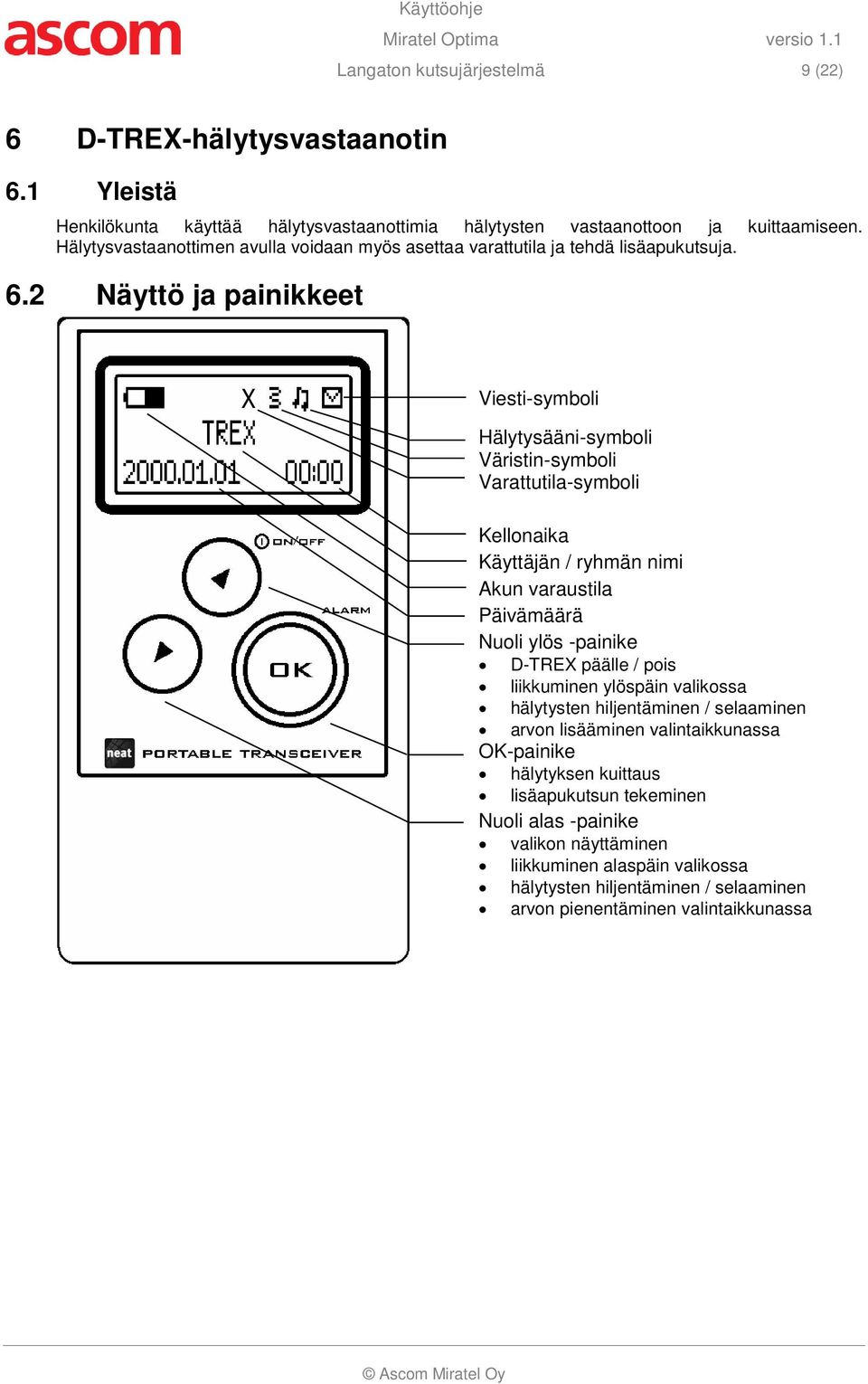

9 Miratel Optima versio 1.1 Langaton kutsujärjestelmä 9 (22) 6 D-TREX-hälytysvastaanotin 6.1 Yleistä Henkilökunta käyttää hälytysvastaanottimia hälytysten vastaanottoon ja kuittaamiseen. Hälytysvastaanottimen avulla voidaan myös asettaa varattutila ja tehdä lisäapukutsuja. 6.2 Näyttö ja painikkeet X Viesti-symboli Hälytysääni-symboli Väristin-symboli Varattutila-symboli Kellonaika Käyttäjän / ryhmän nimi Akun varaustila Päivämäärä Nuoli ylös -painike D-TREX päälle / pois liikkuminen ylöspäin valikossa hälytysten hiljentäminen / selaaminen arvon lisääminen valintaikkunassa OK-painike hälytyksen kuittaus lisäapukutsun tekeminen Nuoli alas -painike valikon näyttäminen liikkuminen alaspäin valikossa hälytysten hiljentäminen / selaaminen arvon pienentäminen valintaikkunassa

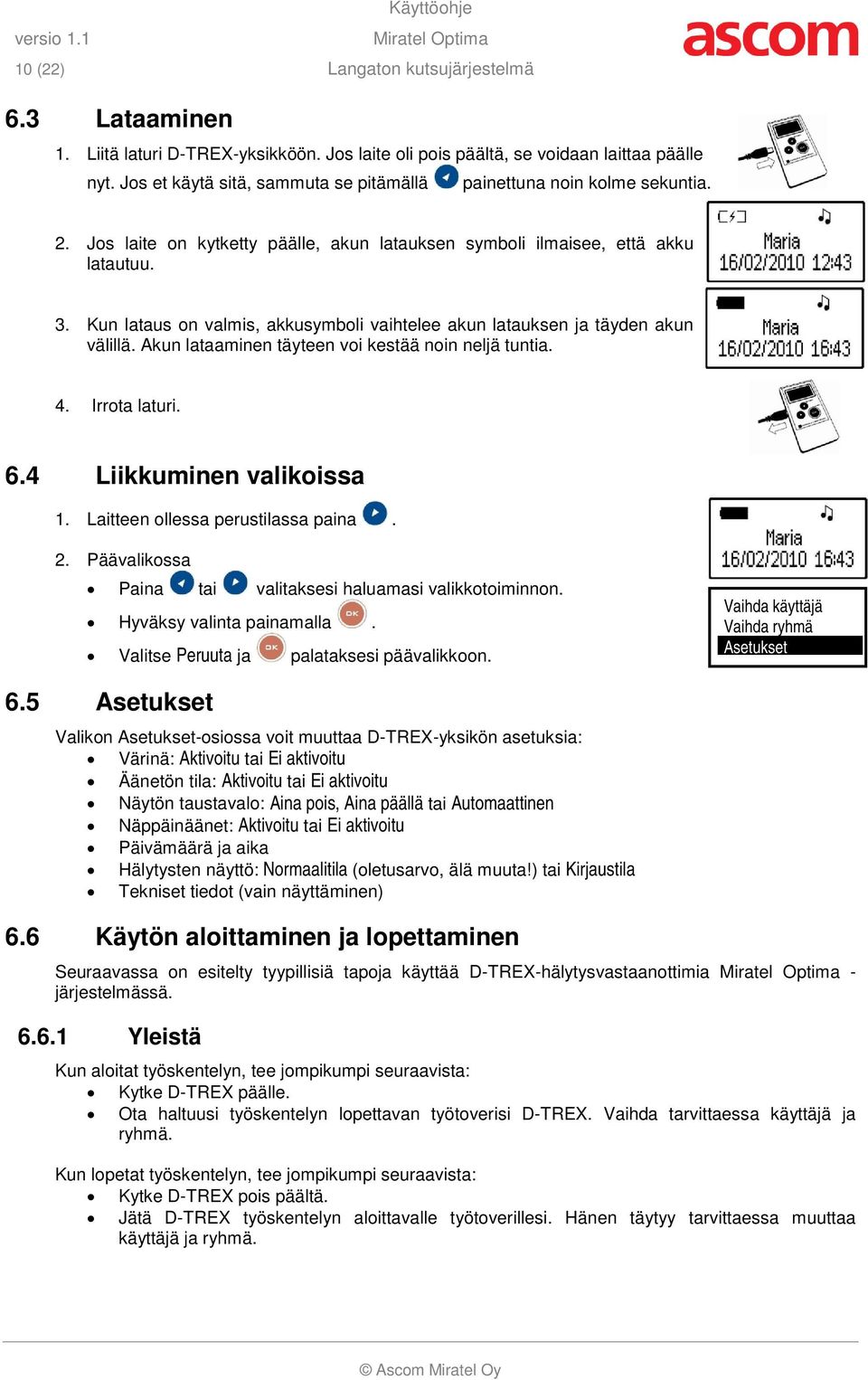

10 versio 1.1 Miratel Optima 10 (22) Langaton kutsujärjestelmä 6.3 Lataaminen 1. Liitä laturi D-TREX-yksikköön. Jos laite oli pois päältä, se voidaan laittaa päälle nyt. Jos et käytä sitä, sammuta se pitämällä painettuna noin kolme sekuntia. 2. Jos laite on kytketty päälle, akun latauksen symboli ilmaisee, että akku latautuu. 3. Kun lataus on valmis, akkusymboli vaihtelee akun latauksen ja täyden akun välillä. Akun lataaminen täyteen voi kestää noin neljä tuntia. 4. Irrota laturi. 6.4 Liikkuminen valikoissa 1. Laitteen ollessa perustilassa paina. 2. Päävalikossa Paina tai valitaksesi haluamasi valikkotoiminnon. Hyväksy valinta painamalla. Valitse Peruuta ja palataksesi päävalikkoon. Vaihda käyttäjä Vaihda ryhmä Asetukset 6.5 Asetukset Valikon Asetukset-osiossa voit muuttaa D-TREX-yksikön asetuksia: Värinä: Aktivoitu tai Ei aktivoitu Äänetön tila: Aktivoitu tai Ei aktivoitu Näytön taustavalo: Aina pois, Aina päällä tai Automaattinen Näppäinäänet: Aktivoitu tai Ei aktivoitu Päivämäärä ja aika Hälytysten näyttö: Normaalitila (oletusarvo, älä muuta!) tai Kirjaustila Tekniset tiedot (vain näyttäminen) 6.6 Käytön aloittaminen ja lopettaminen Seuraavassa on esitelty tyypillisiä tapoja käyttää D-TREX-hälytysvastaanottimia Miratel Optima - järjestelmässä Yleistä Kun aloitat työskentelyn, tee jompikumpi seuraavista: Kytke D-TREX päälle. Ota haltuusi työskentelyn lopettavan työtoverisi D-TREX. Vaihda tarvittaessa käyttäjä ja ryhmä. Kun lopetat työskentelyn, tee jompikumpi seuraavista: Kytke D-TREX pois päältä. Jätä D-TREX työskentelyn aloittavalle työtoverillesi. Hänen täytyy tarvittaessa muuttaa käyttäjä ja ryhmä.

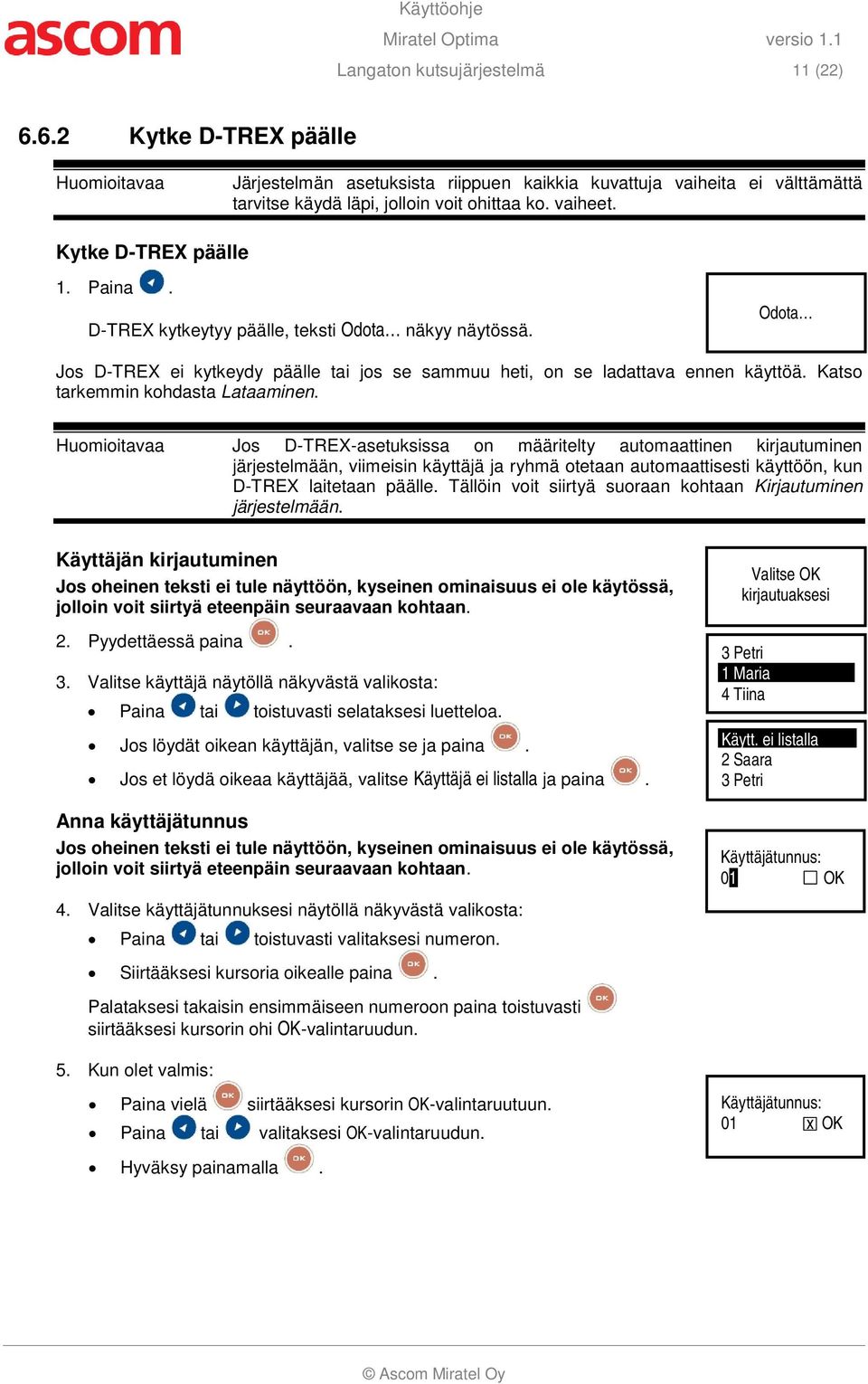

11 Miratel Optima versio 1.1 Langaton kutsujärjestelmä 11 (22) Kytke D-TREX päälle Huomioitavaa Järjestelmän asetuksista riippuen kaikkia kuvattuja vaiheita ei välttämättä tarvitse käydä läpi, jolloin voit ohittaa ko. vaiheet. Kytke D-TREX päälle 1. Paina. D-TREX kytkeytyy päälle, teksti Odota näkyy näytössä. Odota Jos D-TREX ei kytkeydy päälle tai jos se sammuu heti, on se ladattava ennen käyttöä. Katso tarkemmin kohdasta Lataaminen. Huomioitavaa Jos D-TREX-asetuksissa on määritelty automaattinen kirjautuminen järjestelmään, viimeisin käyttäjä ja ryhmä otetaan automaattisesti käyttöön, kun D-TREX laitetaan päälle. Tällöin voit siirtyä suoraan kohtaan Kirjautuminen järjestelmään. Käyttäjän kirjautuminen Jos oheinen teksti ei tule näyttöön, kyseinen ominaisuus ei ole käytössä, jolloin voit siirtyä eteenpäin seuraavaan kohtaan. 2. Pyydettäessä paina. 3. Valitse käyttäjä näytöllä näkyvästä valikosta: Paina tai toistuvasti selataksesi luetteloa. Jos löydät oikean käyttäjän, valitse se ja paina. Jos et löydä oikeaa käyttäjää, valitse Käyttäjä ei listalla ja paina. Anna käyttäjätunnus Jos oheinen teksti ei tule näyttöön, kyseinen ominaisuus ei ole käytössä, jolloin voit siirtyä eteenpäin seuraavaan kohtaan. Valitse OK kirjautuaksesi 3 Petri 1 Maria 4 Tiina Käytt. ei listalla 2 Saara 3 Petri Käyttäjätunnus: 01 OK 4. Valitse käyttäjätunnuksesi näytöllä näkyvästä valikosta: Paina tai toistuvasti valitaksesi numeron. Siirtääksesi kursoria oikealle paina. Palataksesi takaisin ensimmäiseen numeroon paina toistuvasti siirtääksesi kursorin ohi OK-valintaruudun. 5. Kun olet valmis: Paina vielä siirtääksesi kursorin OK-valintaruutuun. Paina tai valitaksesi OK-valintaruudun. Käyttäjätunnus: 01 x OK Hyväksy painamalla.

12 versio 1.1 Miratel Optima 12 (22) Langaton kutsujärjestelmä Kirjaudu ryhmään ja anna ryhmän tunnus Jos oheinen teksti ei tule näyttöön, kyseinen ominaisuus ei ole käytössä, jolloin voit siirtyä eteenpäin seuraavaan kohtaan. 6. Pyydettäessä paina. 7. Valitse ryhmä tai anna ryhmän tunnus. Toiminta tässä on samanlainen kuin kohdissa Käyttäjän kirjautuminen ja Anna käyttäjätunnus, katso tarkemmin ko. kohdista. Kirjautuminen järjestelmään 8. Teksti Odota näkyy näytössä. Valitse OK kirjautuaksesi ryhmään Ryhmä ei listalla 3 Osasto A 4 Osasto B Odota 9. Odota, kunnes kirjautuminen järjestelmään on valmis. Tervetuloa Maria Ryhmäsi on Osasto A 10. Kun kirjautuminen järjestelmään on valmis, näyttö menee perustilaan, jossa näytetään käyttäjän / ryhmän nimi Vaihda käyttäjä tai ryhmä, kun D-TREX on päällä Voit vaihtaa käyttäjän tai ryhmän, kun D-TREX on päällä. 1. Näytön ollessa perustilassa paina. 2. Valitse, mitä vaihdetaan: Paina tai toistuvasti valitaksesi numeron. Valitse joko Vaihda käyttäjä tai Vaihda ryhmä ja paina. 3. Määrittele uusi käyttäjä tai ryhmä. Tila Vaihda käyttäjä Vaihda ryhmä Toiminta tässä on samanlainen kuin silloin, kun D-TREX kytketään päälle ja tehdään käyttäjän kirjautuminen tai kirjautuminen ryhmään, katso tarkemmin aiemmin esitetyistä kohdista Sammuta D-TREX Sammuttaaksesi D-TREX-yksikön, paina, kunnes näyttö sammuu. Tämä kestää n. kolme sekuntia. 6.7 Hälytykseen vastaaminen Esimerkkejä hälytysviesteistä Oheisissa esimerkeissä on esitetty tyypillisiä hälytysviestejä. Viestien sisältö vaihtelee järjestelmäkohtaisesti. Hälytys Huone 123 Painike Paristohälytys Ulko-ovi Ovihälytin Oheisissa esimerkeissä hälytysviesteissä on kolme riviä: Ensimmäinen rivi näyttää hälytystyypin. Toinen rivi näyttää hälytyslähteen, joka voi olla esimerkiksi henkilön nimi tai hälyttävä paikka. Kolmas rivi osoittaa hälyttävän laitteen tyypin.

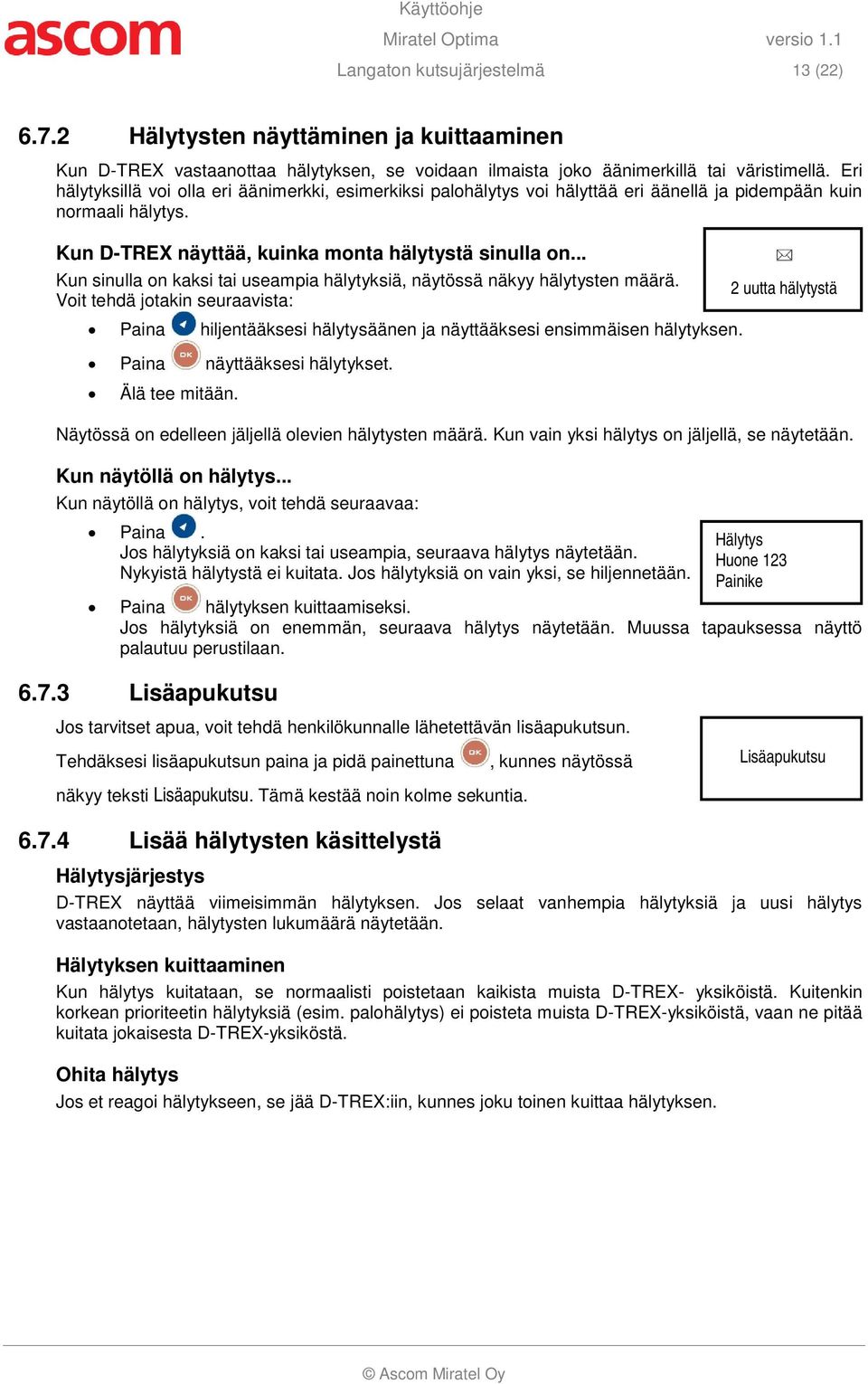

13 Miratel Optima versio 1.1 Langaton kutsujärjestelmä 13 (22) Hälytysten näyttäminen ja kuittaaminen Kun D-TREX vastaanottaa hälytyksen, se voidaan ilmaista joko äänimerkillä tai väristimellä. Eri hälytyksillä voi olla eri äänimerkki, esimerkiksi palohälytys voi hälyttää eri äänellä ja pidempään kuin normaali hälytys. Kun D-TREX näyttää, kuinka monta hälytystä sinulla on... Kun sinulla on kaksi tai useampia hälytyksiä, näytössä näkyy hälytysten määrä. Voit tehdä jotakin seuraavista: Paina hiljentääksesi hälytysäänen ja näyttääksesi ensimmäisen hälytyksen. Paina näyttääksesi hälytykset. Älä tee mitään. Näytössä on edelleen jäljellä olevien hälytysten määrä. Kun vain yksi hälytys on jäljellä, se näytetään. Kun näytöllä on hälytys... Kun näytöllä on hälytys, voit tehdä seuraavaa: Paina. Jos hälytyksiä on kaksi tai useampia, seuraava hälytys näytetään. Nykyistä hälytystä ei kuitata. Jos hälytyksiä on vain yksi, se hiljennetään. Paina hälytyksen kuittaamiseksi. Jos hälytyksiä on enemmän, seuraava hälytys näytetään. Muussa tapauksessa näyttö palautuu perustilaan Lisäapukutsu Jos tarvitset apua, voit tehdä henkilökunnalle lähetettävän lisäapukutsun. 2 uutta hälytystä Hälytys Huone 123 Painike Tehdäksesi lisäapukutsun paina ja pidä painettuna, kunnes näytössä Lisäapukutsu näkyy teksti Lisäapukutsu. Tämä kestää noin kolme sekuntia Lisää hälytysten käsittelystä Hälytysjärjestys D-TREX näyttää viimeisimmän hälytyksen. Jos selaat vanhempia hälytyksiä ja uusi hälytys vastaanotetaan, hälytysten lukumäärä näytetään. Hälytyksen kuittaaminen Kun hälytys kuitataan, se normaalisti poistetaan kaikista muista D-TREX- yksiköistä. Kuitenkin korkean prioriteetin hälytyksiä (esim. palohälytys) ei poisteta muista D-TREX-yksiköistä, vaan ne pitää kuitata jokaisesta D-TREX-yksiköstä. Ohita hälytys Jos et reagoi hälytykseen, se jää D-TREX:iin, kunnes joku toinen kuittaa hälytyksen.

14 versio 1.1 Käyttöohje Miratel Optima 14 (22) Langaton kutsujärjestelmä 6.8 Ilmoita olevasi varattu Yleistä Kun sinulla on kiireellinen tehtävä, voit ohittaa normaalihälytykset tehtäväsi aikana. Voit vaihtaa tilasi D-TREX hälytysvastaanottimesta varattutilaan, jolloin normaalihälytykset eivät enää hälytä, mutta korkeamman prioriteetin hälytykset (esimerkiksi palohälytys) hälyttävät. Kun olet valmis, voit muuttaa tilan takaisin normaaliksi. Jos varattutila jatkuu pitkään, tila muutetaan takaisin normaaliksi automaattisesti Varattutilan näyttö X näytön ylärivillä näyttää varattutilaa. Jos X puuttuu, D-TREX on normaalitilassa Tilan muuttaminen 1. Näytön ollessa perustilassa paina. 2. Oheisesta valikosta paina valitaksesi kohdan Tila. 3. Paina. 4. Oheisesta valikosta valitse joko Varattu tai Normaali. 5. Paina, teksti Odota näkyy näytössä, jonka jälkeen D-TREX palaa perustilaan. X näytön ylärivillä näyttää varattutilaa, jos se on valittuna. Peruuta Tila Vaihda käyttäjä Varattu Normaali Vaihda ryhmä Odota Varattutila Normaalitila 6.9 Päivämäärän ja kellonajan muuttaminen 1. Laitteen ollessa perustilassa paina. 2. Paina, kunnes tulet kohtaan Asetukset, hyväksy painamalla. 3. Paina, kunnes tulet kohtaan Aika ja pvm, hyväksy painamalla. 4. Muuta päivämäärä ja kellonaika: Paina tai toistuvasti valitaksesi numeron. Siirtääksesi kursoria oikealle paina. Palataksesi takaisin ensimmäiseen numeroon paina toistuvasti siirtääksesi kursorin ohi OK-valintaruudun. Vaihda käyttäjä Vaihda ryhmä Asetukset Taustavalo Näppäinäänet Aika ja pvm OK 5. Kun olet valmis: Paina vielä siirtääksesi kursorin OK-valintaruutuun. Paina tai valitaksesi OK-valintaruudun. Hyväksy painamalla x OK

15 Miratel Optima versio 1.1 Langaton kutsujärjestelmä 15 (22) 7 Radiopainikkeet 7.1 Yleistä Miratel Optima -järjestelmän radiopainikkeet ja niiden käyttötarkoitukset: ATOM-radiopainike o ei-paikantava hoitajakutsu D-ATOM paikantava radiopainike o paikantava hoitajakutsu, päällekarkaushälytys, muistihäiriöisten kulunvalvonta o toiminta yhdessä D-POS-paikkalähettimen kanssa ATOM D-ATOM Ei-paikantava hoitajakutsu Ei-paikantavassa hoitajakutsussa käytetään ATOM-radiopainiketta. Kun ATOM-hälytyspainiketta painetaan, se lähettää hälytyksen, joka sisältää tiedon, kuka hälytti. D-TECT-lähetin-vastaanotin vastaanottaa hälytyksen ja lähettää sen D-SERVER-palvelimelle. Palvelin vastaanottaa hälytyksen, päättää hälytyksen vastaanottajat ja lähettää hälytysviestit D-TECT-lähetin-vastaanottimen kautta D- TREX-hälytysvastaanottimille. Paikantava hoitajakutsu ja päällekarkaushälytys Paikantavassa hoitajakutsussa ja päällekarkaushälytyksissä käytetään paikantavaa D-ATOMradiopainiketta yhdessä oville, käytäville tms. kulkureiteille asennettavien D-POS-paikkalähettimien kanssa. D-ATOM tallentaa paikkalähettimen siihen liitetyn hälytyssilmusilmukan tai ferriittiantennin kautta lähettämän paikkakoodin. Kun D-ATOM-hälytyspainiketta painetaan, se lähettää hälytyksen, joka sisältää tiedon, kuka hälytti ja mistä (viimeksi vastaanotettu D-POS-paikkakoodi). Hälytyksen jatkokäsittely järjestelmässä tapahtuu, kuten ei-paikantavassa hoitajakutsussa. Muistihäiriöisten kulunvalvonta Muistihäiriöisten kulunvalvonassa käytetään paikantavaa D-ATOM-radiopainiketta yhdessä oville asennettavien D-POS-paikkalähettimien kanssa. D-POS-paikkalähettimet voivat olla samoja, joita käytetään paikantavassa hoitajakutsussa ja päällekarkaushälytyksissä. D-ATOM lähettää automaattisesti hälytyksen, kun se vastaanottaa paikkalähettimen siihen liitetyn hälytyssilmusilmukan tai ferriittiantennin kautta lähettämän paikkakoodin. Paikkakoodista automaattisesti lähetetty hälytys sisältää tiedon, kuka hälytti ja mistä (ko. oven D-POS-paikkakoodi). Muistihäiriöisten kulunvalvontakäytössä olevien D-ATOM-hälyttimien painikkeet poistetaan yleensä käytöstä ohjelmallisesti, jolloin vältytään turhilta hälytyksiltä. Hälytyksen jatkokäsittely järjestelmässä tapahtuu, kuten ei-paikantavassa ja paikantavassa hoitajakutsussa sekä päällekarkaushälytyksissä. Paikantava hoitajakutsu, päällekarkaushälytys ja muistihäiriöisten kulunvalvonta: D-POS ANTENNI D-TREX D-ATOM

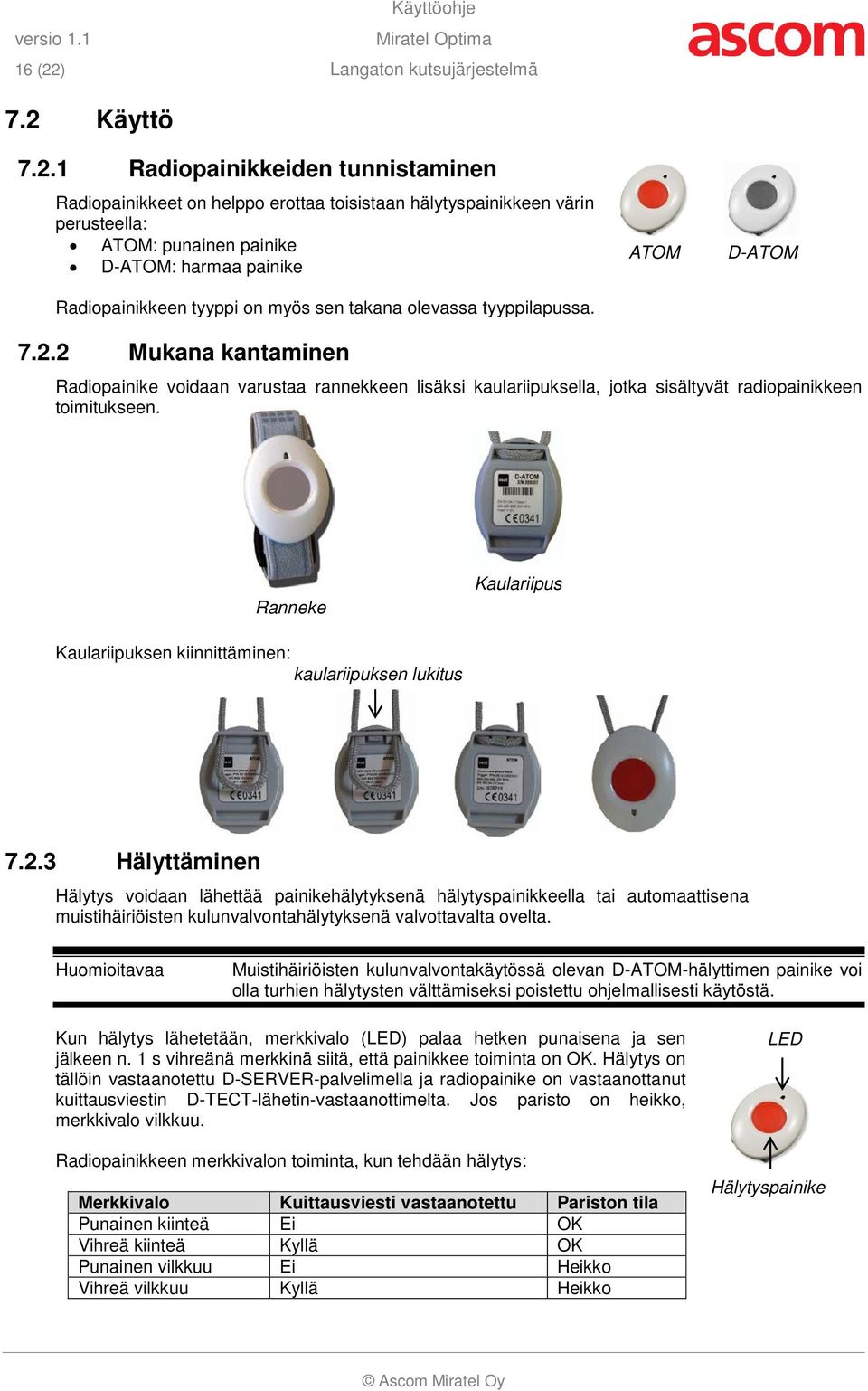

16 versio 1.1 Käyttöohje Miratel Optima 16 (22) Langaton kutsujärjestelmä 7.2 Käyttö Radiopainikkeiden tunnistaminen Radiopainikkeet on helppo erottaa toisistaan hälytyspainikkeen värin perusteella: ATOM: punainen painike D-ATOM: harmaa painike Radiopainikkeen tyyppi on myös sen takana olevassa tyyppilapussa. ATOM D-ATOM Mukana kantaminen Radiopainike voidaan varustaa rannekkeen lisäksi kaulariipuksella, jotka sisältyvät radiopainikkeen toimitukseen. Ranneke Kaulariipus Kaulariipuksen kiinnittäminen: kaulariipuksen lukitus Hälyttäminen Hälytys voidaan lähettää painikehälytyksenä hälytyspainikkeella tai automaattisena muistihäiriöisten kulunvalvontahälytyksenä valvottavalta ovelta. Huomioitavaa Muistihäiriöisten kulunvalvontakäytössä olevan D-ATOM-hälyttimen painike voi olla turhien hälytysten välttämiseksi poistettu ohjelmallisesti käytöstä. Kun hälytys lähetetään, merkkivalo (LED) palaa hetken punaisena ja sen jälkeen n. 1 s vihreänä merkkinä siitä, että painikkee toiminta on OK. Hälytys on tällöin vastaanotettu D-SERVER-palvelimella ja radiopainike on vastaanottanut kuittausviestin D-TECT-lähetin-vastaanottimelta. Jos paristo on heikko, merkkivalo vilkkuu. Radiopainikkeen merkkivalon toiminta, kun tehdään hälytys: Merkkivalo Kuittausviesti vastaanotettu Pariston tila Punainen kiinteä Ei OK Vihreä kiinteä Kyllä OK Punainen vilkkuu Ei Heikko Vihreä vilkkuu Kyllä Heikko LED Hälytyspainike

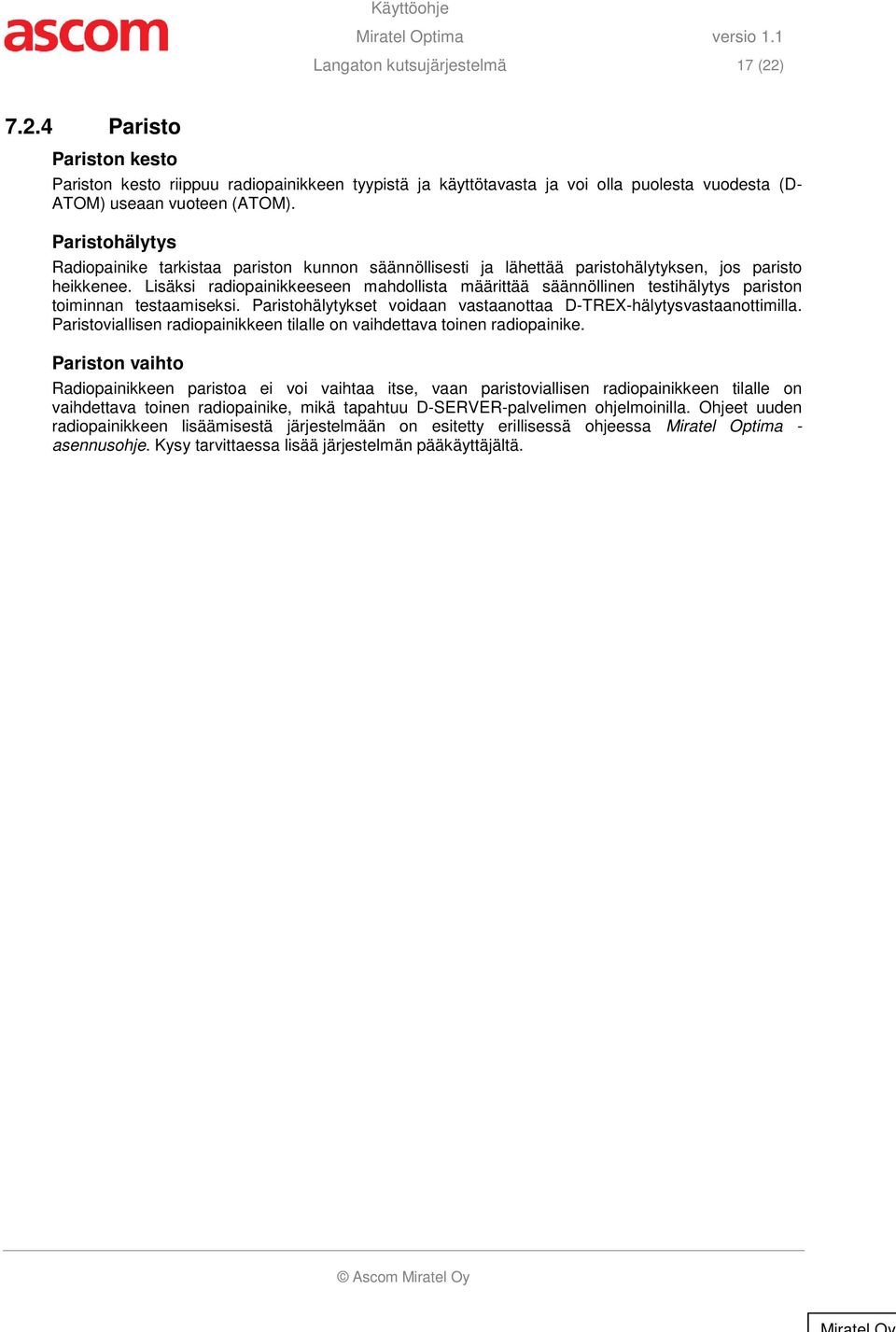

17 Miratel Optima versio 1.1 Langaton kutsujärjestelmä 17 (22) Paristo Pariston kesto Pariston kesto riippuu radiopainikkeen tyypistä ja käyttötavasta ja voi olla puolesta vuodesta (D- ATOM) useaan vuoteen (ATOM). Paristohälytys Radiopainike tarkistaa pariston kunnon säännöllisesti ja lähettää paristohälytyksen, jos paristo heikkenee. Lisäksi radiopainikkeeseen mahdollista määrittää säännöllinen testihälytys pariston toiminnan testaamiseksi. Paristohälytykset voidaan vastaanottaa D-TREX-hälytysvastaanottimilla. Paristoviallisen radiopainikkeen tilalle on vaihdettava toinen radiopainike. Pariston vaihto Radiopainikkeen paristoa ei voi vaihtaa itse, vaan paristoviallisen radiopainikkeen tilalle on vaihdettava toinen radiopainike, mikä tapahtuu D-SERVER-palvelimen ohjelmoinilla. Ohjeet uuden radiopainikkeen lisäämisestä järjestelmään on esitetty erillisessä ohjeessa Miratel Optima - asennusohje. Kysy tarvittaessa lisää järjestelmän pääkäyttäjältä.

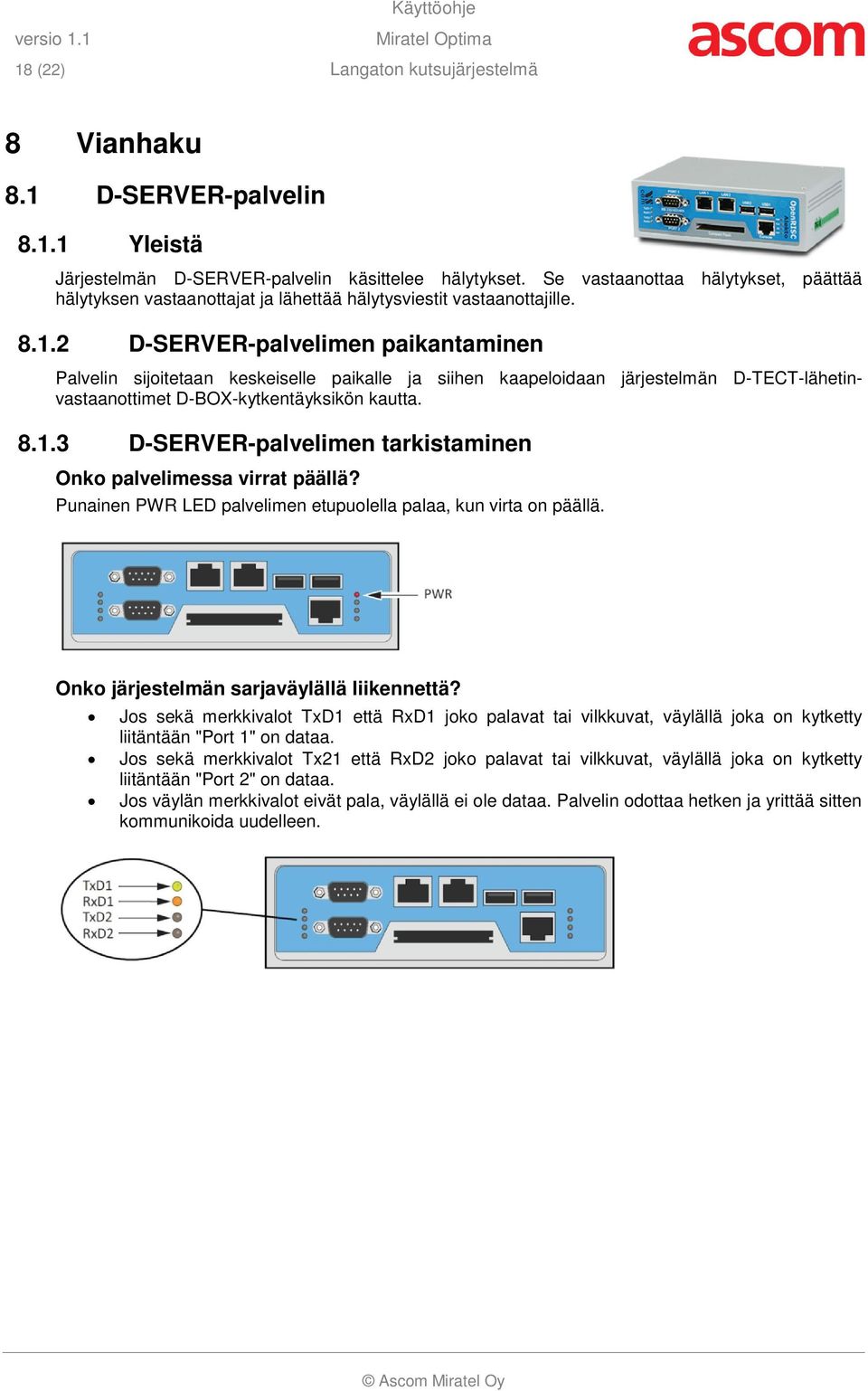

18 versio 1.1 Miratel Optima 18 (22) Langaton kutsujärjestelmä 8 Vianhaku 8.1 D-SERVER-palvelin Yleistä Järjestelmän D-SERVER-palvelin käsittelee hälytykset. Se vastaanottaa hälytykset, päättää hälytyksen vastaanottajat ja lähettää hälytysviestit vastaanottajille D-SERVER-palvelimen paikantaminen Palvelin sijoitetaan keskeiselle paikalle ja siihen kaapeloidaan järjestelmän D-TECT-lähetinvastaanottimet D-BOX-kytkentäyksikön kautta D-SERVER-palvelimen tarkistaminen Onko palvelimessa virrat päällä? Punainen PWR LED palvelimen etupuolella palaa, kun virta on päällä. Onko järjestelmän sarjaväylällä liikennettä? Jos sekä merkkivalot TxD1 että RxD1 joko palavat tai vilkkuvat, väylällä joka on kytketty liitäntään "Port 1" on dataa. Jos sekä merkkivalot Tx21 että RxD2 joko palavat tai vilkkuvat, väylällä joka on kytketty liitäntään "Port 2" on dataa. Jos väylän merkkivalot eivät pala, väylällä ei ole dataa. Palvelin odottaa hetken ja yrittää sitten kommunikoida uudelleen.

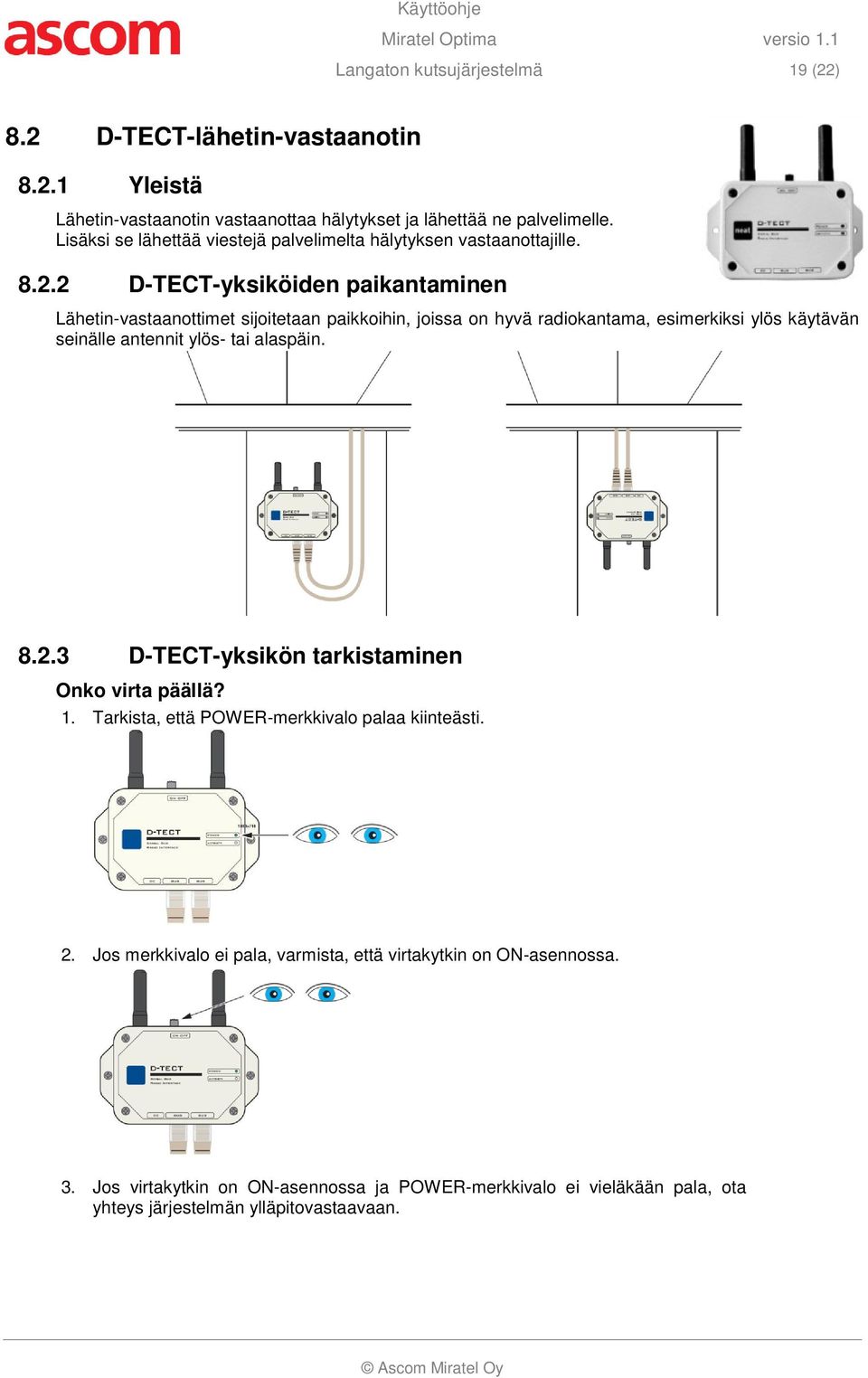

19 Miratel Optima versio 1.1 Langaton kutsujärjestelmä 19 (22) 8.2 D-TECT-lähetin-vastaanotin Yleistä Lähetin-vastaanotin vastaanottaa hälytykset ja lähettää ne palvelimelle. Lisäksi se lähettää viestejä palvelimelta hälytyksen vastaanottajille D-TECT-yksiköiden paikantaminen Lähetin-vastaanottimet sijoitetaan paikkoihin, joissa on hyvä radiokantama, esimerkiksi ylös käytävän seinälle antennit ylös- tai alaspäin D-TECT-yksikön tarkistaminen Onko virta päällä? 1. Tarkista, että POWER-merkkivalo palaa kiinteästi. 2. Jos merkkivalo ei pala, varmista, että virtakytkin on ON-asennossa. 3. Jos virtakytkin on ON-asennossa ja POWER-merkkivalo ei vieläkään pala, ota yhteys järjestelmän ylläpitovastaavaan.

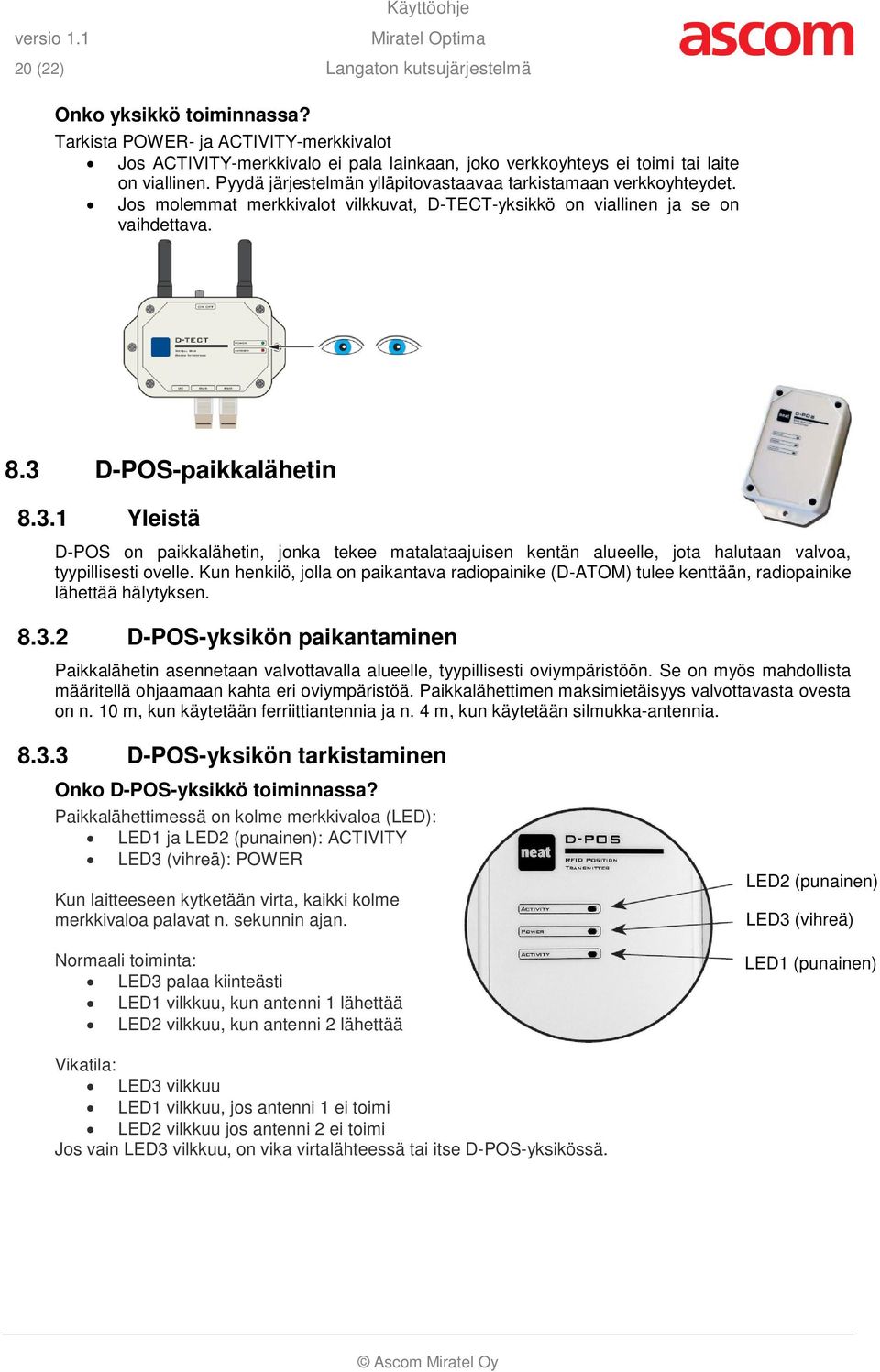

20 versio 1.1 Miratel Optima 20 (22) Langaton kutsujärjestelmä Onko yksikkö toiminnassa? Tarkista POWER- ja ACTIVITY-merkkivalot Jos ACTIVITY-merkkivalo ei pala lainkaan, joko verkkoyhteys ei toimi tai laite on viallinen. Pyydä järjestelmän ylläpitovastaavaa tarkistamaan verkkoyhteydet. Jos molemmat merkkivalot vilkkuvat, D-TECT-yksikkö on viallinen ja se on vaihdettava. 8.3 D-POS-paikkalähetin Yleistä D-POS on paikkalähetin, jonka tekee matalataajuisen kentän alueelle, jota halutaan valvoa, tyypillisesti ovelle. Kun henkilö, jolla on paikantava radiopainike (D-ATOM) tulee kenttään, radiopainike lähettää hälytyksen D-POS-yksikön paikantaminen Paikkalähetin asennetaan valvottavalla alueelle, tyypillisesti oviympäristöön. Se on myös mahdollista määritellä ohjaamaan kahta eri oviympäristöä. Paikkalähettimen maksimietäisyys valvottavasta ovesta on n. 10 m, kun käytetään ferriittiantennia ja n. 4 m, kun käytetään silmukka-antennia D-POS-yksikön tarkistaminen Onko D-POS-yksikkö toiminnassa? Paikkalähettimessä on kolme merkkivaloa (LED): LED1 ja LED2 (punainen): ACTIVITY LED3 (vihreä): POWER Kun laitteeseen kytketään virta, kaikki kolme merkkivaloa palavat n. sekunnin ajan. Normaali toiminta: LED3 palaa kiinteästi LED1 vilkkuu, kun antenni 1 lähettää LED2 vilkkuu, kun antenni 2 lähettää LED2 (punainen) LED3 (vihreä) LED1 (punainen) Vikatila: LED3 vilkkuu LED1 vilkkuu, jos antenni 1 ei toimi LED2 vilkkuu jos antenni 2 ei toimi Jos vain LED3 vilkkuu, on vika virtalähteessä tai itse D-POS-yksikössä.
