3 Sisällys 1. Huoltoasemaosasto s. 4 Jakelumittarit ja tankkauspisteet s. 4 Titan Eko-tuotteet s. 5 Siirrettävät ja kiinteät polttoaineen jakelupisteet s. 6 Jäteöljysäiliöt s. 7 AdBlue-laitteistot s. 8 Automaatit, Jerry-kannut, suodattimet s. 9 Säiliöiden seurantajärjestelmät s. 10 Tankkausten seurantajärjestelmät s. 11 Pistoolit s. 12 ExploZero räjähdyksenestomatto s. 12 UPP-putkitusjärjestelmä s. 13 Asennustarvikkeet s. 15 Pienpumput s. 16 Mittarit s. 19 Hiilivetyhöyryjen talteenottolaitokset s. 20 Maakaasun tankkausasemat s Laiteosasto s. 22 Läpivirtausmittarit Liquid Controls s. 22 Mekaaniset ja elektroniset laskijalaitteet s. 23 Muut läpivirtausmittarit s. 24 Teollisuuspumput s. 26 Paine-eromittarit s. 30 Lastausvarret s. 30 Letku- ja kaapelikelat s. 31 Paljetasaajat s Kumiosasto s. 33 Ympäristötuotteet, öljyntorjuntapuomit s. 33 Letkut s. 35 Liittimet s. 56 Kiristimet s. 66 JKP-palloventtiilit s. 67 Metallipaljetasaimet, metalliletkut s. 68

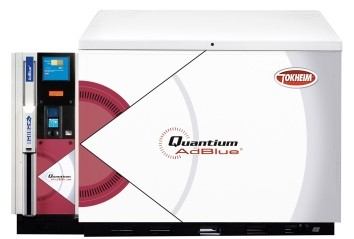

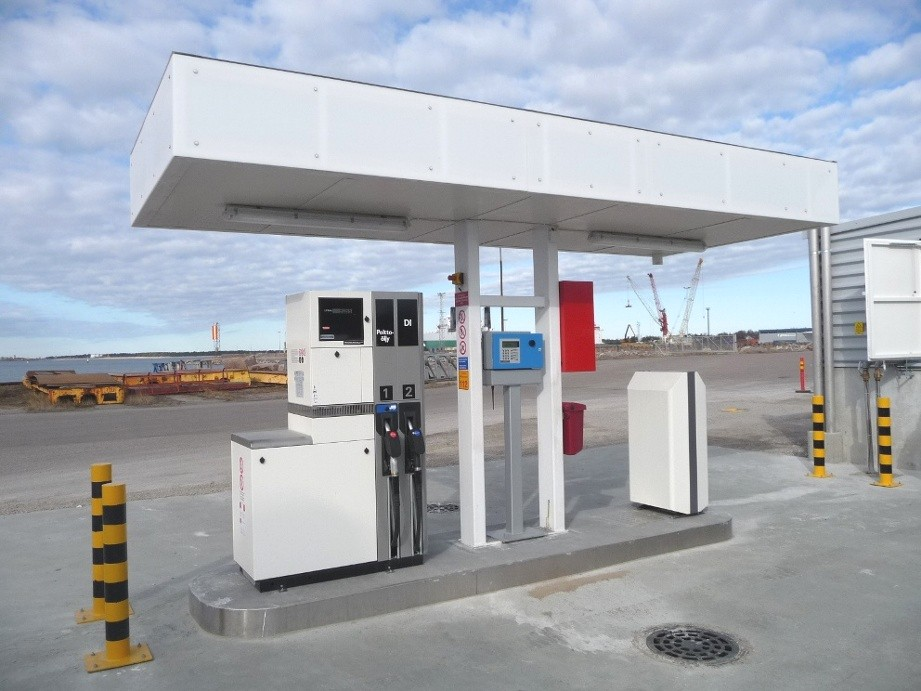

4 1. Huoltoasemaosasto TOKHEIM-JAKELUMITTARIT JAKELUMITTARIT JA TANKKAUSPISTEET EURO 98 Maanpäällinen AdBlue MiniBulk (4000, 7000 ja l) 1-5 laadun jakelumittarit, myös AdBluelle ja etanolille 50, 80 ja 130 litraa/min. optiona CRIP (mittariin integroitu pankki-/ luottokortinlukija) Täydellinen asennus-, varaosa- ja huoltopalvelu. TÄYDELLISET AVAIMET KÄTEEN -TANKKAUSASEMAT Varustus: jakelumittarit säiliön pinnanvalvontalaitteisto tankkausten seurantajärjestelmä joko korteilla tai RFID-tunnistenapeilla Täydellinen asennus-, varaosa- ja huoltopalvelu. Sivu 4

5 TITAN EKO-TUOTTEET 1. Huoltoasemaosasto FUELMASTER DIESELÖLJYN KULJETUS- JA TANKKAUSSÄILIÖT ADBLUE-SÄILIÖT TRUCKMASTER DIESELÖLJYN KULJE- TUS- JA TANKKAUSSÄILIÖT LIIKENTEENOHJAIMET JÄTEÖLJYSÄILIÖT SUOLA JA HIEKKA-ASTIAT Sivu 5

6 1. Huoltoasemaosasto SIIRRETTÄVÄT JA KIINTEÄT POLTTOAINEEN JAKELUPISTEET FUELMASTER SIIRRETTÄVÄ DIESELÖLJYN TANKKAUSYKSIKKÖ 1200, 2500, 3500, 5000 tai 9000 l siirrettävä dieselöljyn tankkausyksikkö Tuotekoodi Tilavuus (l) Pituus (m) Leveys (m) Korkeus (m) BFM01200DG/AF ,90 1,24 1,79 BFM02500DG/* ,46 1,46 1,85 BFM03500DG/* ,85 2,20 1,96 BFM05000DG/* ,85 2,23 2,34 BFM09000DG/* ,28 2,48 2,95 TRUCKMASTER DIESELÖLJYN KULJETUS- JA TANKKAUSSÄILIÖ Täysin varustettu, käyttövalmis TruckMaster jakeluyksikkö Soveltuu raskaiden koneiden tankkaukseen lähes missä tahansa. TruckMaster on varustettu loiskesuojauksella, mikä estää nestemassan siirtymisen säiliössä. TruckMaster on valmistettu EU:n ADR -direktiivin mukaan, joten sen täytenä kuljettaminen yleisillä teillä on sallittu. Hyväksyntänro on 413/0/575. Ei edellytä ADR-ajolupaa. Varusteet: 12 V, 24 V ja 230 V pumppu, teho 40 l/min. tilavuus: 430 l ja 850 l 4 m letku automaattipistooli imuletku suodattimineen 2 täyttöaukko, ulkopuoliset kierteet pinnankorkeuden mittari yli-alipaineventtiili ilmaputkessa lukittava kansi täyttöyhde Digitaalinen läpivirtausmittari optiona. Sivu 6

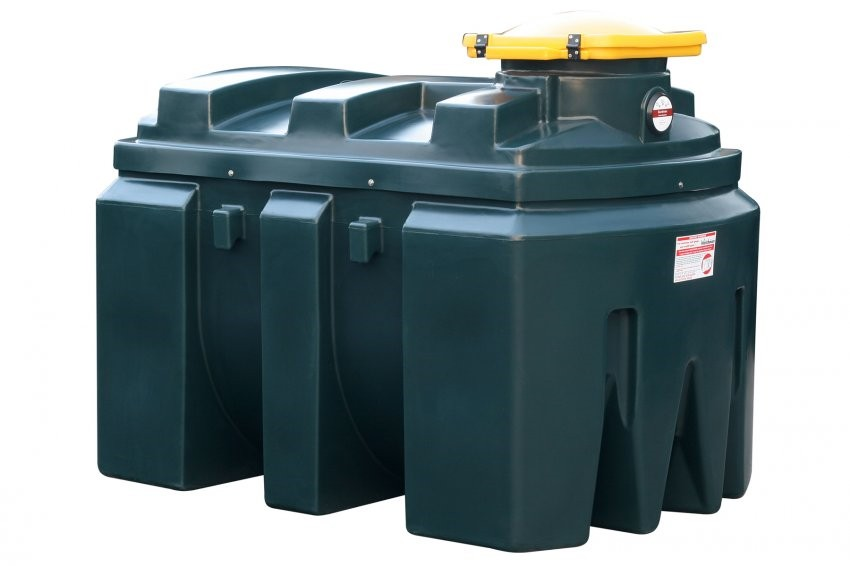

7 JÄTEÖLJYSÄILIÖT 1. Huoltoasemaosasto JKP-JÄTEÖLJYSÄILIÖT JKP-jäteöljysäiliöt ympäristönsuojeluun polttoaineasemille, huoltoasemille, terminaaleille ja satamiin. JKP-jäteöljysäiliön edut: säiliöiden valmistusaine on korkealaatuinen polyetyleeni turvallinen käyttää: kaksoisvaipparakenne (estää säiliön vuotoa) helppo asennus: ei vaadi erikoisalustaa, suojaa eikä erikoisliitäntöjä Varusteet: tyhjennysputki 2 nokkavipuliittimellä ilmanvaihtoventtiili välitilanhälytin 200 l 600 l 1000 l 1200 l 2500 l Tilavuus (l) Pituus (m) Leveys (m) Korkeus (m) 200 0,76 0,76 1, ,33 0,82 1, ,20 0,73 1, ,90 1,22 1, ,46 1,43 1,60 Välitilanhälytin Lukittava valumakaukalo ja metallisihti Sivu 7

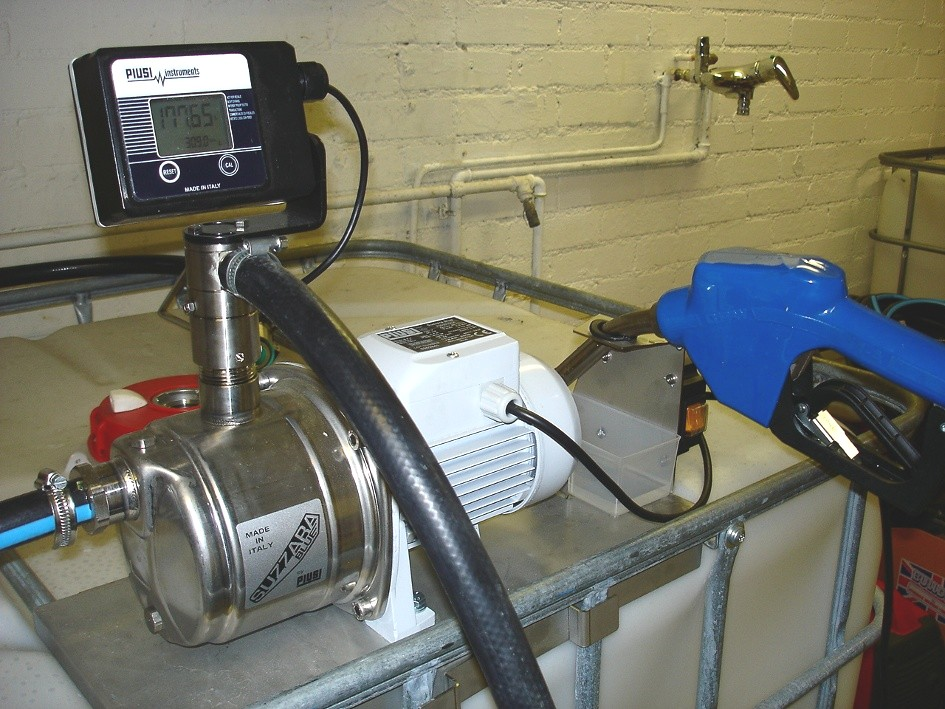

8 1. Huoltoasemaosasto ADBLUE-LAITTEISTOT ADBLUE-TANKKAUSPISTE RASKAALLE KALUSTOLLE 1300, 2500, 3500 sekä 5000 litran 2-vaippasäiliö (materiaali polyeteeni) lämmitetty ja eristetty Varusteet: pumppu läpivirtausmittari letku (7 metriä) tankkauspistooli ylitäytönestin vuotohälytin ADBLUE-TANKKAUSPISTE RASKAALLE KALUSTOLLE ASENNETTUNA IBC-SÄILIÖÖN AdBlue- tankkauspiste 1000 l Varusteet: pumppu läpivirtausmittari imu- ja tankkausletku tankkauspistooli täyttöyhde Pumppuyksikkö helposti siirrettävissä tyhjästä säiliöstä täyteen säiliöön. Lisäksi kaikki AdBlue-varusteet: letkut, pistoolit, pumput, mittarit, ylitäytönestimet, putket, pinnanvalvontalaitteistot, ajoneuvojen AdBlue-adapterit. Sivu 8

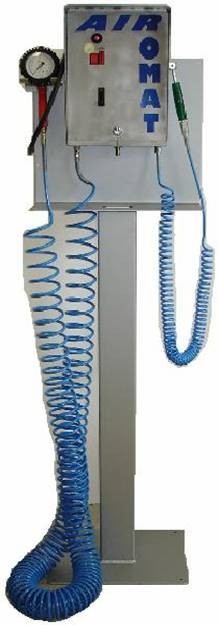

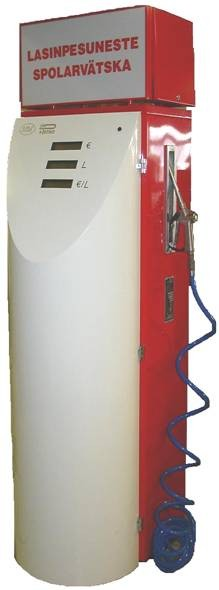

9 TUULILASIN PESUNESTEAUTOMAATTI AUTOMAATIT 1. Huoltoasemaosasto Vakauskelpoinen tuulilasin pesunesteautomaatti valmis seos auton pesunestesäiliöön kytkettävissä myös kortti-/ seteliautomaattiin ympäristöystävällinen: ei enää muovisia pesunestepulloja ILMA-AUTOMAATTI henkilöautoille moottoripyörille polkupyörille toimii myös kolikoilla tai poletilla ruostumaton kotelo koko 250 X 350 X 175 mm spiraaliletku 9 m autoille ja 4 m pyörille ei vaadi sähkötöitä yhdistä ilma = laite on valmis! JERRY-KANNUT 10 l ja 20 l kannuja vihreäksi maalattu POLTTOAINESUODATTIMET SUODATTIMET Polttoainesuodattimet pienille virtausnopeuksille max. 70 l/min polttoainemittarikäyttöön l/min suurtehopolttoainemittareille l/min huoltoasema- ja dieselpistekäyttöön l/ min paineputkistohuoltoasemille, säiliökaivoon l/min korkeille virtausnopeuksille l/min erilaiset tyypit: particulate (suodattaa lian ja kiinteät aineosat) hydrosorb (yllä mainitun lisäksi erottaa veden) Sivu 9

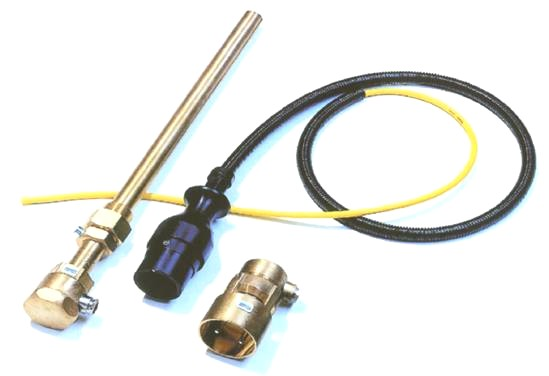

10 1. Huoltoasemaosasto SÄILIÖIDEN PINNANVALVONTALAITTEISTO JKP-YLITÄYTÖNESTIN SÄILIÖIDEN SEURANTAJÄRJESTELMÄT Fafnir Visy-X on nestesäiliöiden pinnanvalvontaan suunniteltu elektroninen mittauslaitteisto. Säiliöön asennettava magnetostriktiivinen anturi antaa tarkan tiedon kunkin säiliön polttoainemäärästä millimetreinä ja litroina, vapaasta tilasta litroina, polttoaineen lämpötilasta ja mahdollisesta vedestä Anturin mittatarkkuus on parempi kuin +/- 1 mm ja +/- 1 C. Anturiyksikön materiaali on ruostumatonta terästä. Jokainen anturi kaapeloidaan sisätilaan asennettavaan keskusyksikköön, joka puolestaan yhdistetään PC-laitteeseen (Windows 95 tai uudempi). Yhteen keskusyksikköön voidaan yhdistää 1-8 anturia. Asemanhoitaja voi koska tahansa tarkastaa PC:lle asennettavan erillisen ohjelman avulla säiliöiden pintatason (l/mm), säiliöön mahtuvan polttoaineen määrän, lämpötilan sekä mahdollisen veden määrän. Myös kaapeliton tiedonsiirto on mahdollista keskusyksikön ja antureiden välillä. Visy-X-raportointijärjestelmä hälyttää esim. vedestä ja säiliöiden korkeasta / matalasta polttoainetasosta (rajat määriteltävissä halutun mukaisiksi). Järjestelmä antaa tiedot myös säiliöiden historiatiedoista sisältäen pintatiedot, lämpötilatiedot, vesitiedot, täyttötiedot ja hälytystiedot. Kaikki taulukot voidaan esittää myös graafisesti. Materiaali: ruostumaton teräs messinki Viton ATEX- hyväksytty kaikille polttoaineille, myös AdBluelle anturin vakiopituus 400 mm saatavana 100 mm jaolla; min. 100 mm, max mm Sivu 10

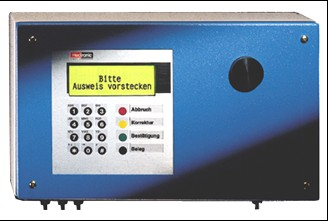

11 1. Huoltoasemaosasto TANKKAUSTEN SEURANTAJÄRJESTELMÄT HECTRONIC KIENZLE TRIMLINE TANKKAUSTEN SEURANTAJÄRJESTELMÄ raportit tankkaustapahtumista: mm. tankkausajankohta, tankkaaja, ajoneuvo, polttoainelaatu ja tankattu määrä kontrolloi ajoneuvojen polttoaineen kulutusta ajoneuvon kuljettajalle tai ajoneuvolle koodattava tunnistenappi antaa tankkausluvan polttoaineen jakelumittarille tarpeen mukaan kuljettaja voi lisäksi syöttää automaatille esim. PIN-koodin tai km-lukeman tunnistenapille voidaan koodata myös polttoaineen maksimitäyttöraja tankkaustiedot siirretään halutulle PC:lle ja raportoidaan AutoPoll/HecPoll -ohjelmiston avulla Tekniset tiedot: NÄYTTÖ MUISTI KAPASITEETTI 4 x 20 merkkiä valaistu nestekidenäyttö 9999 tunnistenappia ja 2000 tapahtumaa Kontrolloi maksimissaan neljää pistoolia PC-INTERFACE RS232C/RS422 MITAT Korkeus 260 x leveys 440 x syvyys 145 mm PAINO 14 kg JÄNNITE 230 V AC +10%/-15% LÄMPÖTILA-ALUE -40 C +50 C - Optilevel -pinnanvalvontajärjestelmä OPTIOT - GSM-modeemi langattomaan tiedonsiirtoon - eri tankkauspisteiden verkottaminen lähiverkossa AVR: AJONEUVOJEN AUTOMAATTINEN TUNNISTUSJÄRJESTELMÄ Pistooli tunnistaa ajoneuvon polttoaineen täyttöputkeen asennetun RFID-tagin ansiosta. Pistooliin asennettu lähetin lähettää tiedot tankkauspaikalle sijoitettavaan automaattiin ( Trimline ), joka on puolestaan kytketty jakelumittariin. Ajoneuvotunnistuksen jälkeen tankkaus on mahdollista ja kaikki tankkaustiedot siirtyvät automaatin kautta halutulle PC:lle. Vastaanotin Mahdollistaa nopean ja aikaa säästävän tankkauksen. RFID-tag RFID-tag Lähetin Lähetin Sivu 11

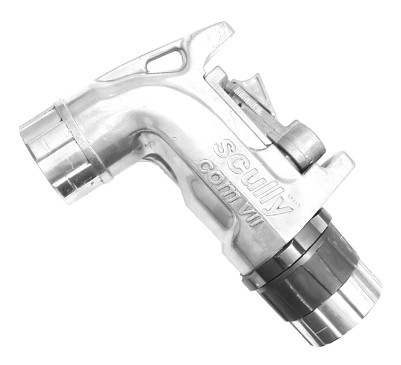

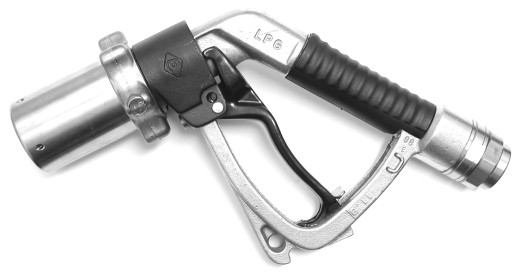

12 1. Huoltoasemaosasto PISTOOLIT Elaflex / Scully manuaalipistoolit automaattipistoolit Polttoaineille, neste ja maakaasulle sekä AdBluelle. EXPLOZERO-RÄJÄHDYKSENESTOMATTO ExploZero -räjähdyksenestomatto UUTUUS! ExploZero on bensiiniasemien huoltokaivojen tyhjän tilan ympäristöystävällinen täyttömateriaali. Huoltokaivoihin pääsevät polttoainehöyryt saattavat otollisissa olosuhteissa muodostaa ilman kanssa räjähtävän seoksen. ExploZero estää räjähdyksen mahdollisuuden. ExploZero-räjähdyksenestomatto koostuu palamattomista synteettisistä kuiduista, jotka muodostavat sylinterin muotoisia harjaksia. Joustavuutensa ansiosta ne on helppo ja nopea asentaa mihin tahansa räjähdysvaaralliseen tilaan. Perinteisiin hiekka-/lekasoramenetelmiin verrattuna ExploZeron käyttö ja sen poisto esimerkiksi huoltokaivon putkistojen/kaapeleiden huoltoa varten on kymmeniä kertoja nopeampaa ja helpompaa. ExploZero on kevyt ja pitkäikäinen. Ei jäätymistä, ei ruostevaurioita huoltokaivojen varusteille, ei jätekustannuksia: ExploZero on helppo puhdistaa painepesurilla. ExploZerolla on EU-direktiivin mukainen ATEX95- sertifikaatti. Sivu 12

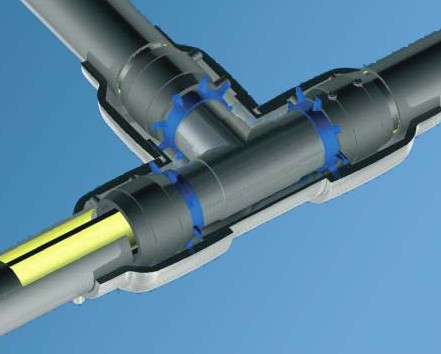

13 UPP-PUTKITUSJÄRJESTELMÄ A 1. Huoltoasemaosasto NIMIKE NI MI UPP-putki on kevyt, joustava ja asennukseltaan helppo muoviputkijärjestelmä, joka tarjoaa turvallisen ja ympäristöystävällisen putkitusvaihtoehdon. Sisäpinnan nylonvuorauksen ansiosta hiilivetyhöyryt eivät pääse maaperään. UPP:n kokoluokitus kattaa koot 50 mm:stä aina 160 mm:iin saakka. Kaikkia putkia voidaan käyttää myös sisäputkena ns. kaksivaippajärjestelmässä (= sisäputki + ulkoputki). UPP-järjestelmä kattaa imu-, täyttö-, ilma- ja kaasujen talteenottoputket kaikkine tarvittavine liittimineen. UPP-järjestelmän edut: Materiaaliedut helppo katkaista oikeaan pituuteen huoltovapaa korroosionkestävä ympäristöystävällinen: nylonvuorauksen ansiosta hiilivetyhöyryt eivät pääse ympäristöön pitkäikäinen Joustavuusedut asennusaika lyhenee sietää metalliputkea paremmin maaperän liikkeet 50 mm ja 63 mm saatavissa kieppeinä, mikä mahdollistaa nopeat asennukset ja vähentää liitoskohtia Rakenne-edut valmistettu korkeatasoisesta polyetyleenistä HDPE rakenne joka nylonvuorauksella takaa täydellisen kaasujen läpäisemättömyyden putken seinämän läpi paineluokka PN10, soveltuu myös painejärjestelmään UPP - yli 30 vuoden kokemuksella asennuksia yli 80 maassa ympäri maailmaa. Sivu 13

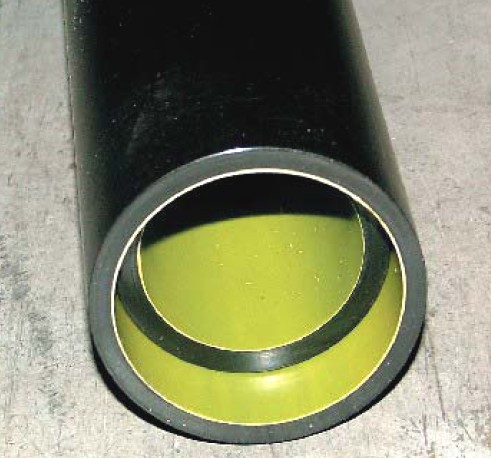

14 1. Huoltoasemaosasto UPP-PUTKITUSJÄRJESTELMÄ 2-KERROSPUTKET KOODI KUVAUS PAKKAUS- KOKO 01.50LS LS LS LS LS LS UPP 2-kerrosputki 50 mm UPP 2-kerrosputki 50 mm UPP 2-kerrosputki 63 mm UPP 2-kerrosputki 63 mm UPP 2-kerrosputki 90 mm UPP 2-kerrosputki 110 mm 100 m kieppi 6 m putki 85 m kieppi 6 m putki 6 m putki 6 m putki KAKSIVAIPPAPUTKET KOODI KUVAUS PAKKAUS- KOKO LS 01.75SC SC SC UPP coaxialputki 75/63 mm UPP ulkoputki 75 mm UPP ulkoputki 110 mm UPP ulkoputki 160 mm 30 m 6 m putki 6 m putki 6 m putki PUTKITUSOSAT KOODI KUVAUS SC SC SC UPP hitsausmuhvi 50 mm UPP hitsausmuhvi 63 mm UPP hitsausmuhvi 90 mm UPP hitsausmuhvi 110 mm hitsausmuhvi 75 mm ulkoputkelle hitsausmuhvi 110 mm ulkoputkelle hitsausmuhvi 160 mm ulkoputkelle PS3 PS6 läpivienti 75/63/50 putkelle läpivienti 160/110/90 putkelle 54-JKP NS40 54-JKP SKP NS40/9 liitin jatkoliitin kulmaliitin 90 Sivu 14

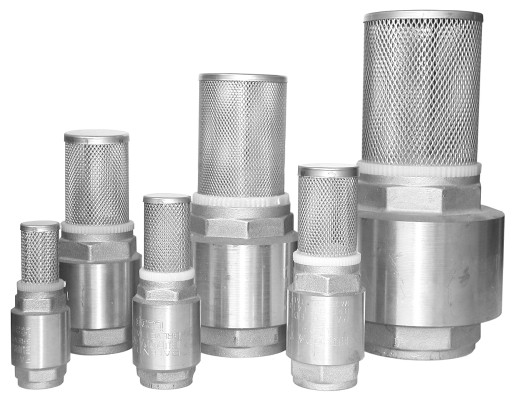

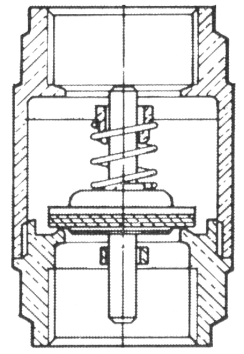

15 ASENNUSTARVIKKEET 1. Huoltoasemaosasto NIMIKE NIMI JKP-1570 NS40 JKP-1575 ESKAY venttiili ESKAY väliventtiili ART-100 NS10-NS100 ART-105 sihti EUROPA takaiskuventtiili JKP-29 NS50 JKP-802T NS50 ilmahattu yli/alipaineilmahattu 54-JKP-10 muoviputkiliitin JKP-120 kurkkuputki NS40 L300 MM kurkkuputki NS40 L500 MM kurkkuputki NS40 L900 MM imusihti HELDITE GTP-982 GTP-1322 GTP-3908 tiivistelakka McCABE vesipasta McCABE koepasta KOLORKUT vesipasta (myös etanolipolttoaineille) Sivu 15

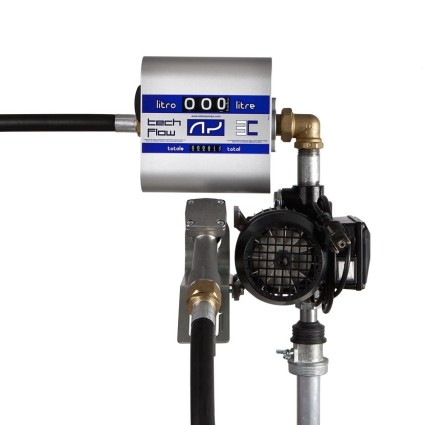

16 1. Huoltoasemaosasto KÄSIPUMPUT/ASTIAPUMPUT PIENPUMPUT FILL-RITE SARJA 100 NIMIKE KUVAUS 112 pumppu, 2,4 m letku, teleskooppi-imuputki, astiamutteri FILL-RITE SARJA 5200 NIMIKE KUVAUS F152 pumppu, 2,4 m letku, teleskooppi-imuputki, astiamutteri JKP-SARJA NIMIKE KUVAUS H2100 JKP no 2, 1 pumppu ITSEIMEVÄT LAMELLIPUMPUT FIX UP-0 FIX UP-1 FIX UP dieselöljyn tankkauspumppu itseimevä lamellipumppu ylipaineohitusventtiilillä säiliöön asennettava Tekniset tiedot Sähkömoottori: 1 x 230 V, 370 W, 1,5 A, 2 m johto pistokkeineen Suojausluokka: IP 55 Pumpun tuotto: Yhteet: Imuputki: Kiinnitys säiliöön: Letku: FIX UP-0 FIX UP-1 n. 60 l/min 1 BSP SPK ¾ teleskooppiputki ja imusuodatin 2 tynnyrimutterilla 4 m Pumppu ilman mittaria Pumppu mekaanisella mittarilla - kuusinumeroinen totaali- ja kolminumeroinen nollattava näyttö Sivu 16

17 PIENPUMPUT 1. Huoltoasemaosasto 12 JA 24 V ASTIA- / SÄILIÖPUMPUT pumput ATEX hyväksyttyjä saatavana myös automaattipistoolilla varustettuina FILL-RITE SARJA l/min 0,25 hv / 12V / 20A NIMIKE KUVAUS pumppu, kaapeli pumppu, mittari, kaapeli FILL-RITE SARJA l/min 0,25 hv / 24V / 10A NIMIKE KUVAUS pumppu, kaapeli pumppu, mittari, kaapeli Sivu 17

18 1. Huoltoasemaosasto SÄILIÖPUMPUT PIENPUMPUT pumput ATEX hyväksyttyjä FILL-RITE SARJA l/min NIMIKE KUVAUS NP700 NP700A pumppu, astiamutteri pumppu, letku 3,5 m, automaattipistooli, astiamutteri NP701 NP701A pumppu, mittari, astiamutteri pumppu, mittari, letku 3,5 m, automaattipistooli, astiamutteri FILL-RITE SARJA l/min NIMIKE KUVAUS NP310 NP310A pumppu, astiamutteri pumppu, letku 4,5 m, automaattipistooli, astiamutteri FILL-RITE SARJA 400 kalvopumppu 40 l/min 0,25 hv / 12V / 20A NIMIKE KUVAUS 410 pumppu Kaikki FILL-RITE pumput hyväksytty 1. luokan palaville nesteille. Sivu 18

19 LÄPIVIRTAUSMITTARIT MITTARIT 1. Huoltoasemaosasto FILL-RITE SARJA l/min max 3,5 bar NIMIKE KUVAUS 806 AL 806 ATL mittari, suodatin, 1 yhteet mittari, suodatin, 1 yhteet, teflonvuoraus 807 AL 807 CTL1x AL ATL-1 mittari, ¾ yhteet mittari, ¾ yhteet, teflonvuoraus mittari, 1 yhteet mittari, 1 yhteet, teflonvuoraus FILL-RITE SARJA l/min max 3,5 bar NIMIKE KUVAUS 901ATL-1½ mittari, 1½ yhteet, teflonvuoraus Sivu 19

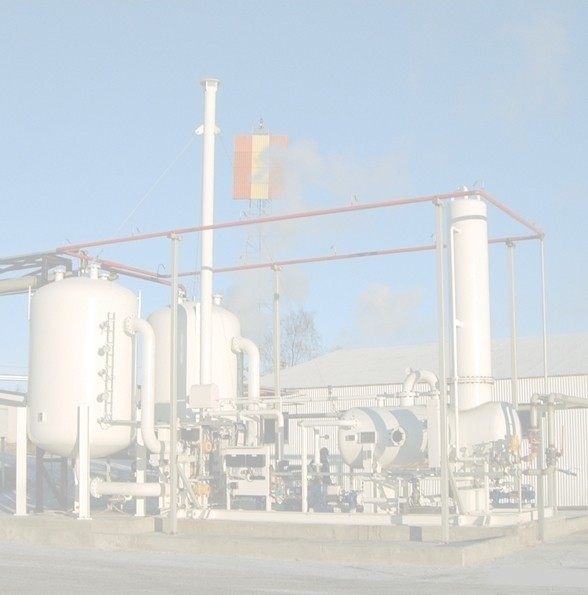

20 1. Huoltoasemaosasto HIILIVETYHÖYRYJEN TALTEENOTTOLAITOKSET Päämiehemme John Zink Company on maailman johtava lastauskaasujen talteenottojärjestelmien suunnittelija ja valmistaja. John Zink Companyn adsorptio- ja absorptioperiaatteella toimivassa kaasujen talteenottojärjestelmässä käytetään aktiivihiiltä keräämään talteen bensiinin ja dieselöljyn lastauksissa vapautuvat kaasut. Järjestelmä muuttaa höyryt nestemäisiksi hiilivedyiksi ja palauttaa tuotteen takaisin varastosäiliöön. Olemme toimittaneet kaasujen talteenottojärjestelmiä eri öljy-yhtiöille jo yli kymmeneen kohteeseen. Toimitamme myös säiliöautoissa ja huoltoasemilla tarvittavia kaasujen talteenottoletkuja ja -liittimiä sekä polttoaineen jakelumittareiden hiilivetyhöyryjen talteenottojärjestelmiä. Toimitamme myös John Zink Companyn soihtuja ja polttolaitoksia. Sivu 20

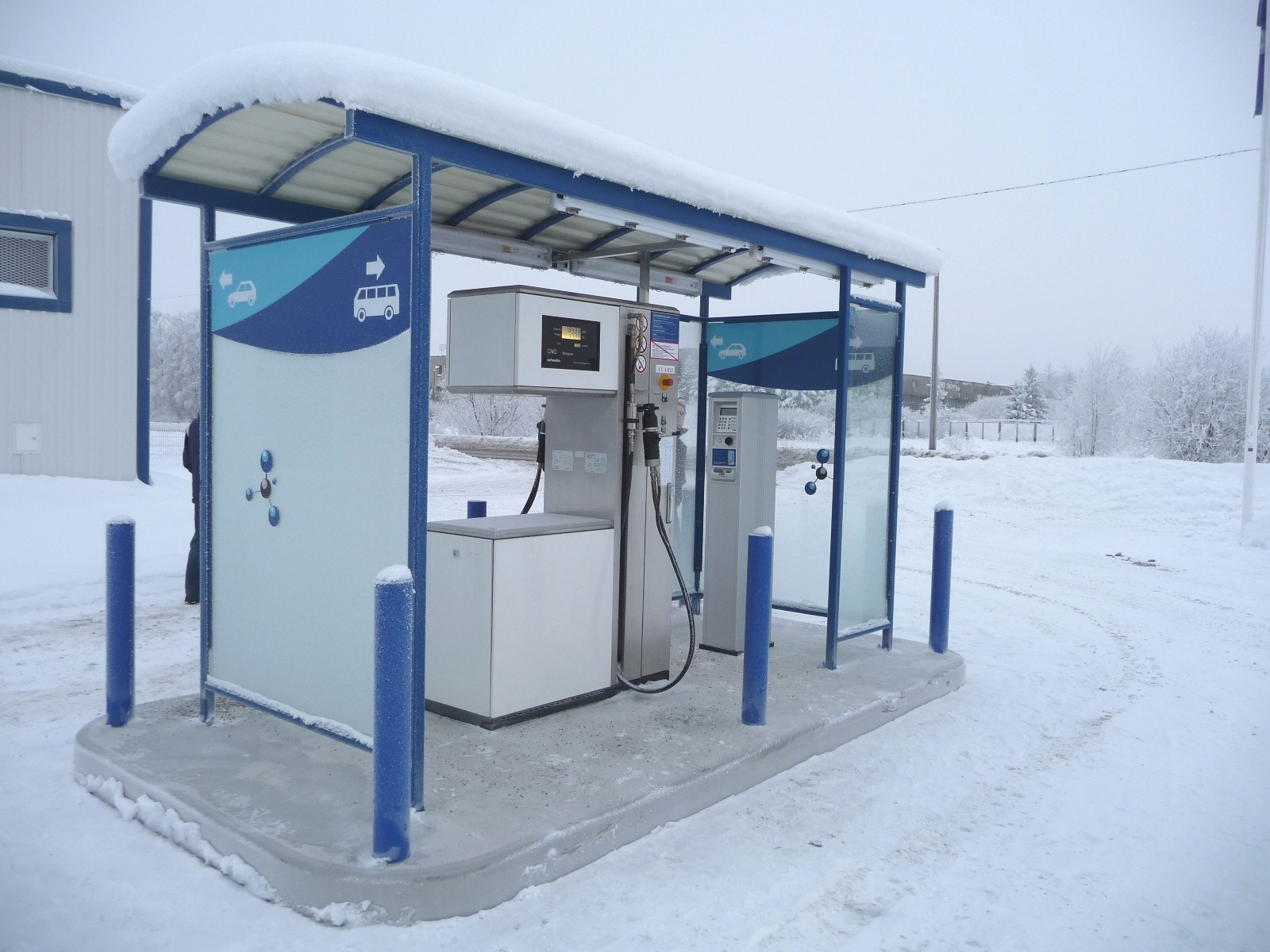

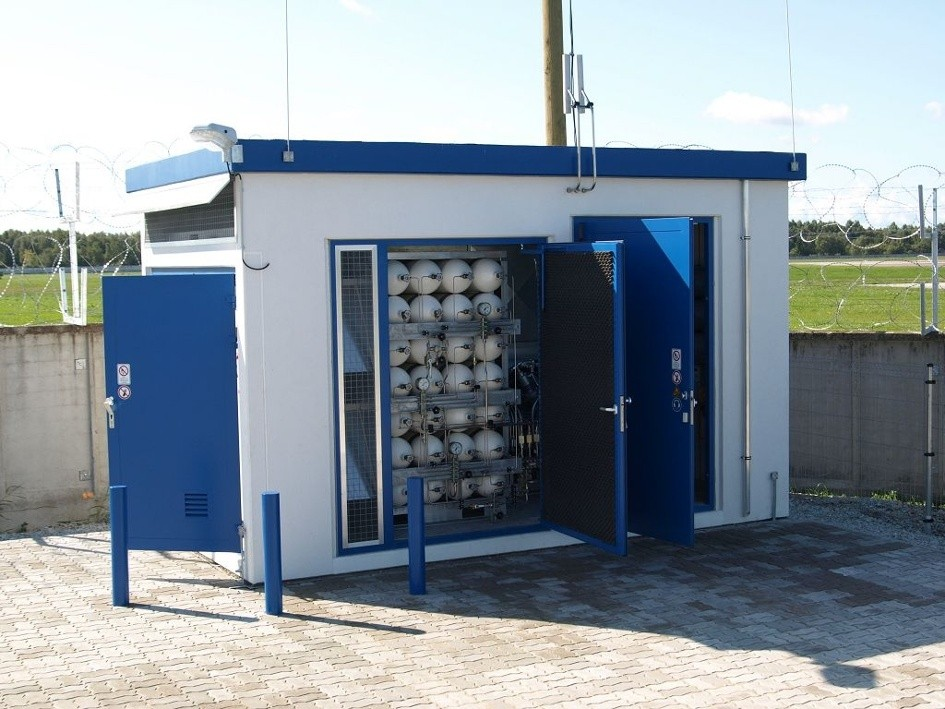

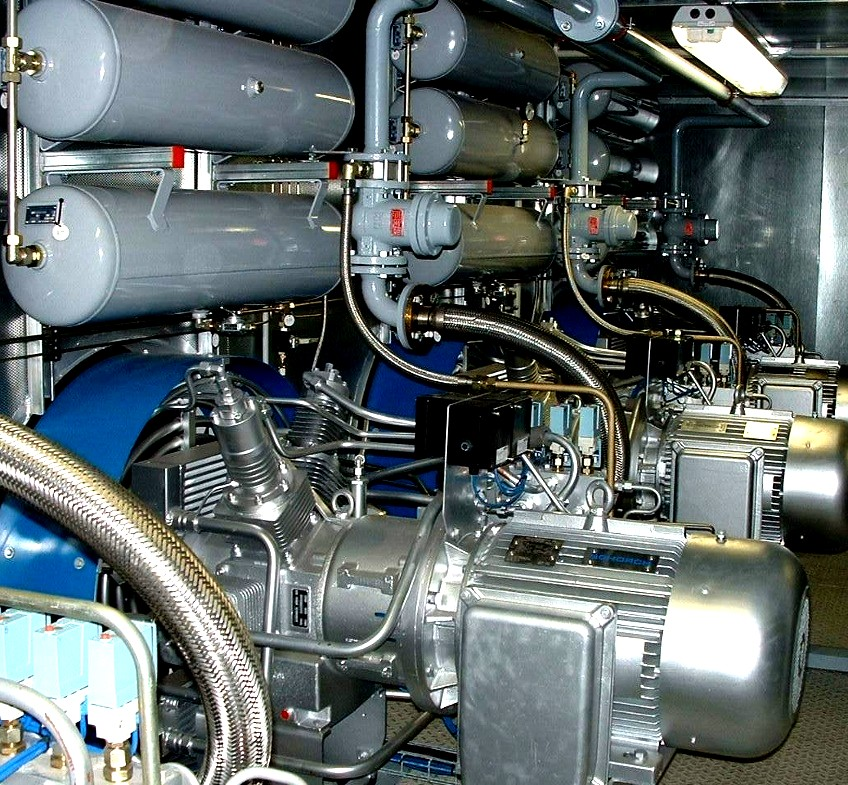

21 1. Huoltoasemaosasto MAAKAASUN TANKKAUSASEMAT Avaimet käteen maakaasutankkausasemat sisältäen jakelumittarit, kompressorin ja kaasuvaraston. asemien kapasiteetti m³/h Schwelm Anlagentechnik GmbH on maakaasuasemien suurin toimittaja Saksassa (markkinaosuus yli 60 %) Sivu 21

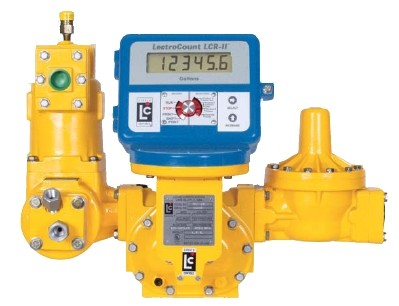

22 2. Laiteosasto LÄPIVIRTAUSMITTARIT LIQUID CONTROLS-MITTARIT LIQUID CONTROLS mittarit mittaavat ja annostelevat lähes kaikkia nesteitä, esim.: ALKOHOLIT GLYKOLI LATEKSI NESTEM.TYPPI AMMONIAKKI HAPOT LIIMAT NESTESOKERI ASETONI HARTSIT LIUOTTIMET POLYOLI BENSIINI HEDELMÄMEHUT LENTOPETROOLI SIIRAPPI BITUMI HUNAJA LYSOLIT STYREENI DIESEL ISOSYANAATTI MAALIT SUKLAAMASSA ETIKKA KLORIDILIUOKSET MELASSI TOLUEENI FREONIT LAKAT NESTEM.HAPPI ÖLJYT FORMALIINI KSYLEENI NESTEKAASU VESI Toimintaperiaate: Mittapesässä pyörii 3 roottoria, keskusroottori ja 2 sivuroottoria. Roottorit on kytketty toisiinsa hammaspyörillä siten, että keskusroottori pyörii puolta hitaammin kuin sivuroottorit. Roottorit eivät pyöriessään kosketa pesää eivätkä toisiaan, joten tästä seuraa huomattavia etuja: herkästä pyörimisliikkeestä johtuen on painehäviö pieni erittäin pieni pinta-ala liikkuvien ja kiinteiden mittarin osien välillä, joten nesteen viskositeetin aiheuttama kitka on vähäinen Rakennemateriaalit: Mittapesä ja roottorit: Tiivisteet: Runsaasti lisälaitteita: alumiini valurauta pallografiittivalurauta teräs haponkestävä teräs pronssi Buna-N Viton Teflon suodatin ja ilmanerottaja kuitinleimaaja esivalitsija ja venttiili lämpötilakompensaattori pulssianturi ja mikrokatkaisijat sähköisiä toimintoja varten mekaaninen virtausnopeusmittari takaiskuventtiili Liquid Controls-mittareiden tekniset tiedot: Läpivirtaus Max. käyttöpaine I/min. 10,5-100 bar Putkiyhteet 1"-6" Tarkkuus parempi kuin +/- 0,20% Kaikki koot vakauskelpoisia Sivu 22

23 2. Laiteosasto MEKAANISET LASKIJAT MEKAANISET JA ELEKTRONISET LASKIJALAITTEET LIQUID CONTROLS MITTARIKOKONAISUUTEEN KUULUU JOKO MEKAANINEN TAI ELEKTRONINEN LASKIJALAITE Mekaaninen laskija SAMPI/LCE tarjoaa laajan valikoiman laitteita prosessien kontrolloimiseen mekaanisesti. Mekaaninen laskija on taloudellinen ratkaisu ja helppo asentaa tiedon tarkkailua ja rekisteröintiä varten. Helppokäyttöisyyden lisäksi mekaanisissa toiminnoissa on seuraavia etuja: laaja ja selkeä numeronäyttö helppo asentaa yhteensopivuus minkä tahansa mittarin kanssa tarkka mittaustulos mahdollisuus muuttaa mihin tahansa nesteiden ja kuivien aineiden mittausyksikköön (gallona, litra, jne.) ei tarvitse sähkövirtaa laaja valikoima varaosia ELEKTRONISET LASKIJAT LectroCount-laskija AmerikkalaisellaLectroCount-laskimella voitte valita yksinkertaisesta yhden tuotteen mittarista aina lämpötilakompensoituun neljän tuotteen ja kahden pumpun järjestelmään ennakkovaraajalla, printterillä ja tietokoneyhteydellä. Lectro Count mittalaitteella on Inspecta Oy:n tyyppitarkastustodistus (tunnus /00). LCR-TE550 elektroninen laskijalaite Eurooppalainen LCR-TE550 elektroninen laskija on täysin ohjelmoitavissa ja se voidaan asentaa mihin tahansa mittariin, josta saadaan pulssisignaali. Laskija asennetaan joko suoraan mittariin tai kaukoasennuksena esim. terminaalin valvomoon. LCR-TE550-laskijalaite on ATEX -hyväksytty. SAMPI on saanut MID-sertifikaatin (Measuring Instruments Directive) LCR-TE550 pääkomponenttien järjestelmille. LCR-TE550 sisältää kaikki nesteiden mittaus- ja kontrollitoiminnot, joiden edellytetään olevan useimmissa kehittyneissä lastausjärjestelmissä. Sivu 23

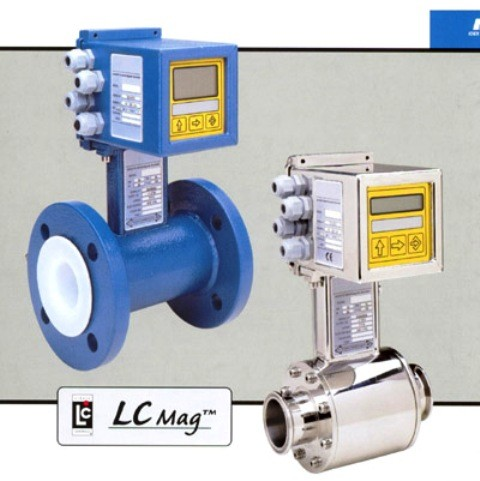

24 2. Laiteosasto LÄPIVIRTAUSMITTARIT ELEKTROMAGNEETTISET LÄPIVIRTAUSMITTARIT, LCMag Liquid Controls LCMag TM Elektromagneettinen läpivirtausmittari sähköä johtaville nesteille (min. 5μs/cm) Helppo asentaa ja käyttää Ei liikkuvia osia Lähes huoltovapaa Painehäviö lähes nolla Nesteen ominaisuudet eivät vaikuta tarkkuuteen HMS 2500 HMS 2410 Tyyppilliset käyttöalueet: vesi, jätevedet, lietteet, emulsiot, lateksimaalit, nestemäiset lannoitteet, maitotuotteet, hiivat, herat, paistinliemet, kastikkeet, oluet, viinit, virvoitusjuomat ja mehut. HMS 2410 mittari on 3A sertifioitu. HUOM! Ei sovellu öljypohjaisille nesteille, liuottimille eikä alkoholille. Tekniset tiedot HMS 2500 HMS 2410 Koot: mm mm Virtaama-alue: l/min l/min Yhteet: ANSI laipat TC-laippaliitin Paineluokat: ANSI Tarkkuus: +/- 0,2 % Toistuvuustarkkuus: Materiaalit: 0,1 % Runko: maalattu hiiliteräs, ruostumaton teräs AISI 304 tai haponkestävä teräs AISI 316. Elektrodit: haponkestävä teräs AISI 316, Hastelloy B, C tai Titaani. Sisävuoraus: PTFE (Teflon), Eboniitti, EPDM tai Polypropyleeni. Sivu 24

25 2. Laiteosasto LÄPIVIRTAUSMITTARIT FAURE HERMAN-TURBIINI-LÄPIVIRTAUSMITTARIT, HELIFLU HELIFLU TZN Läpivirtaus: 0, m³/h Yhteet: ½ - 20 Viskositeettialue: 0,1 350 cst Tarkkuus: +/- 0,15 % 1. Mittarissa on ainutlaatuinen ruuvimainen turbiinisiipi, jonka ansiosta mittari on tunnoton mitattavan aineen ominaispainon ja viskositeetin vaihteluihin. 2. Erikoisrakenteinen irrotettava kalibroitu turbiiniyksikkö. 3. Laakerien materiaali Tungsten Carbide tai muita materiaaleja. 4. Päällerakennettu EEXd tai EEXia -suojattu anturi. HELIFLU CTA Läpivirtaus: CTA 20: 6 20 m³/h CTA 100: m³/h Tarkkuus: CTA 20: +/- 1 % < 10 cst, +/- 2% < 25 cst CTA 100: +/- 0,5 % < 10 cst, +/- 1% < 25 cst Max paine: 16 bar Viskositeettialue: 1 23 cst Putkiyhteet: CTA 20: sisään: 1 BSP sisäpuolinen kierre ulos: 1 BSP ulkopuolinen kierre CTA 100: sisään: 2 BSP sisäpuolinen kierre ulos: 2 BSP ulkopuolinen kierre HELIFLU TCN Läpivirtaus: 3 30 m³/h Tarkkuus: +/- 0,3 % Viskositeettialue: 1,5 20 cst Putkiyhteet: 100 mm/3,93 laipat HELIFLU TLM-C Läpivirtaus: Tarkkuus: Putkiyhteet: 7 70 m³/h (purku, vapaa pudotus) m³/h (lastaus, paineella) min 1 m³/h +/- 0,25 % (7 70 m³/h) 131 mm/5,16 laipat HELIFLU TCX Läpivirtaus: 1 10 m³/h m³/h Yhteet: DN 25 DN 300 Tarkkuus: +/- 0,15 % - +/- 0,50 % Viskositeettialue: 0,6 75 cst Runko ruostumatonta terästä AISI 316 tai muuta materiaalia. Muut mittarityypit: Toimitamme myös ultraääni-läpivirtausmittareita sekä massamäärämittareita (Coriolis-mittari). Sivu 25

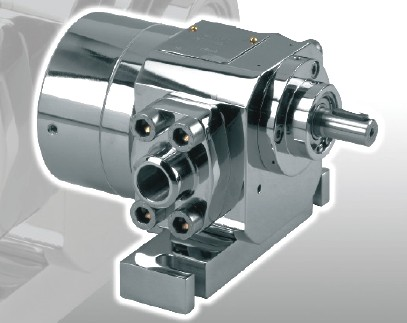

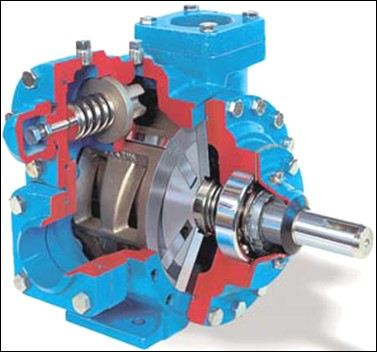

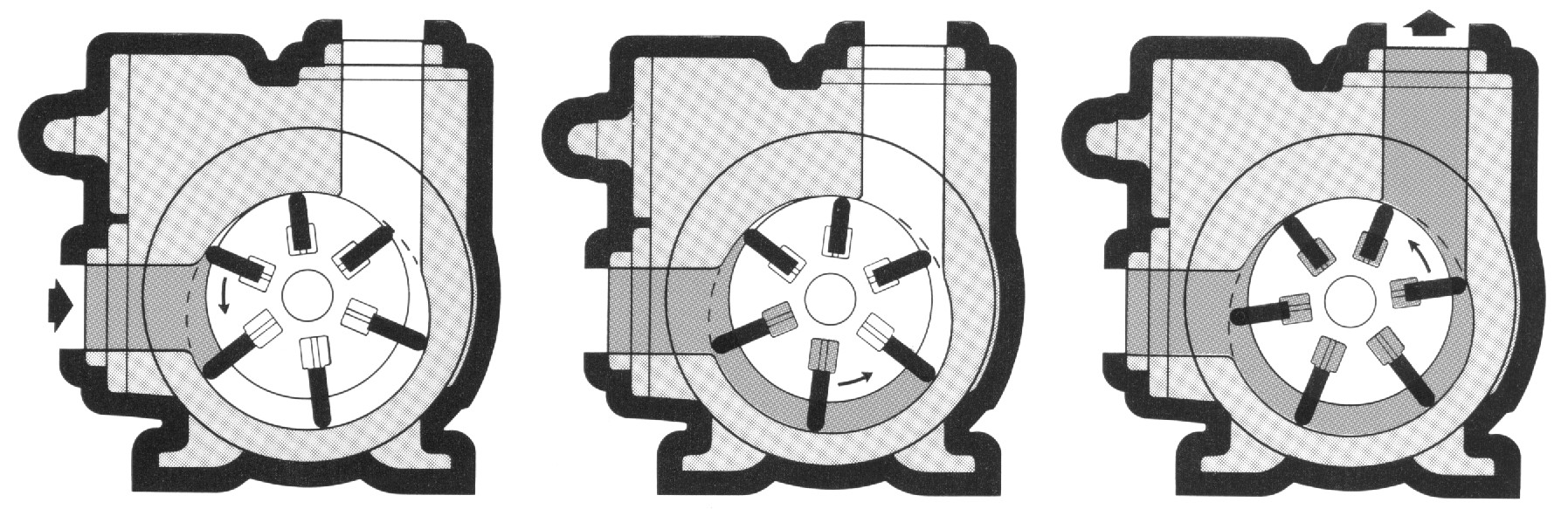

26 2. Laiteosasto LAMELLIPUMPUT TEOLLISUUSPUMPUT BLACKMER-pumput soveltuvat lähes kaikille nesteille. Seuraavassa luettelossa on mainittu vain osa tärkeimmistä: ammoniakki, asetoni, bensiini, bitumi, freonit, hartsit, hunaja, isosyanaatti, lakat, lateksit, liimat, liuottimet, maalit, melassi, nestekaasut, polttoöljyt, polyoli, siirappi, suklaa, viskoosi, öljyt. Toimintaperiaate Itseimevä Blackmer-lamellipumppu siirtää aina saman määrän nestettä yhtä roottorin kierrosta kohden. Oheinen kuvasarja havainnollistaa pumpun toimintaperiaatteen. Lamellit siirtyvät imuvaiheessa ulos keskipakovoiman ja työntötankojen avulla ja neste täyttää avautuvan tilan. Neste siirtyy lamellien välissä imupuolelta painepuolelle. Lamellit painuvat takaisin uriinsa ja neste puristuu ulos pumpusta. Roottorin epäkeskeinen sijoitus estää paluuvirtauksen. Sivu 26

27 2. Laiteosasto TEOLLISUUSPUMPUT LAMELLIPUMPUT BLACKMER-pumppujen 1. PUTKIYHTEET 1"-8" (DN ), vastalaipat joko kierteellä tai hitsattavia. Pesä käännettävissä oikea- tai vasenkätiseksi. 2. KAPASITEETTI Blackmer-pumput kattavat kapasiteettialueen I/min. pumpattavan viskositeetin ollessa < 1050 cst. Viskositeetin ollessa suurempi on käytettävää kierroslukua laskettava, jolloin pumpun kapasiteetti alenee. Liukurengastiivisteisillä pumpuilla on maksimiviskositeetti n cst, poksitiivisteisillä pumpuilla maksimiviskositeetti n cst. 3. PAINE JA LÄMPÖTILA Valmistajan suositus maksimipaineeksi on useimmille pumpputyypeille 150 PSI eli n. 10,5 bar. Maksimilämpötila on pumpputyypistä riippuen 150 C 260 C. 4. KIERROSLUKU JA TEHONTARVE Sopiva kierrosluku on valittava kunkin pumpun "käyrälehdeltä" ottaen huomioon kaikki käyttöolosuhteet. Erityisesti on varottava liian korkeaa kierroslukua olosuhteissa missä imupuolella voi syntyä kavitaatiota. Pumppujen ottama teho kullakin kierrosluvulla riippuu pumpattavan nesteen viskositeetista ja työpaineesta. Tehon tarve luetaan myös edellä mainitulta käyrälehdeltä. 5. MATERIAALIT Vakiorakenteena valurauta, alumiini tai haponkestävä teräs AISl 316. Lamellit fiiberiä (dura vane), pronssia tai valurautaa, tiivisteet eri kumilaaduista tai teflonista. Akselitiivisteenä kiristettävä poksi-, huuli- tai liukurengastiiviste. 6. LAAKERIT Blackmer-pumppujen roottori on laakeroitu kahdella reilusti mitoitetulla kuulalaakerilla tai pumpattavan nesteen voitelemilla liukulaakereilla. 7. YLIPAINEVENTTIILIT JA LÄMMlTYSVAlPAT Blackmer-pumput on varustettu jousikuormitteisella säädettävällä paineenrajoitusventtiilillä, joka tasaa paineiskut ja estää moottorin ylikuormittumisen. Pumpattaessa nesteitä, jotka viskositeettinsä puolesta vaativat lämmitystä, voidaan pumpun pesä varustaa höyry- tai kuumaöljylämmitystä varten lämmitysvaipoilla. 8. SUODATIN Pumpattaessa epäpuhtaita nesteitä on pumpun edessä käytettävä suodatinta, maksimi 250 mikronia. Suodatin on saatavissa kaikkiin malleihin. Sivu 27

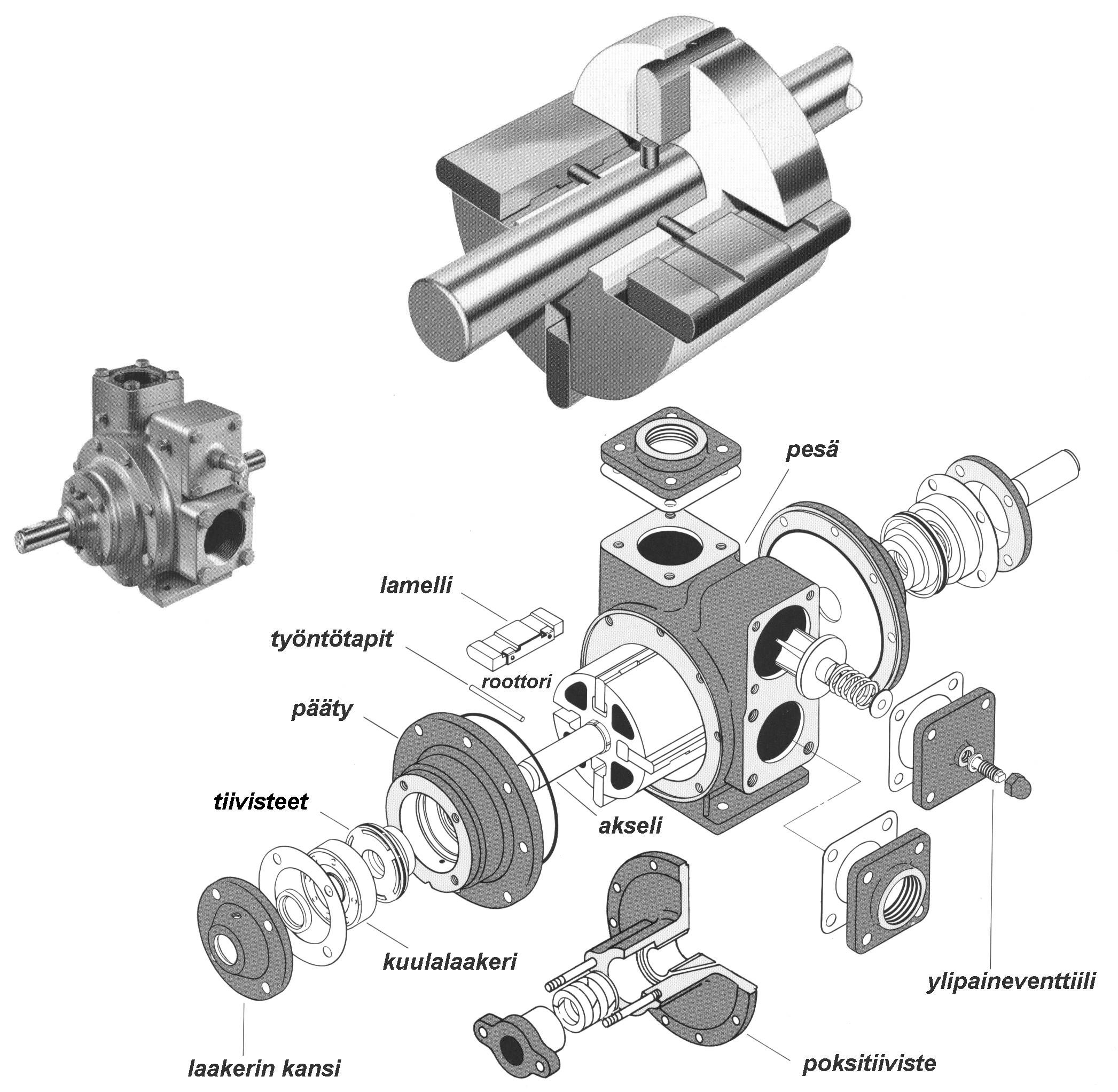

28 2. Laiteosasto TEOLLISUUSPUMPUT LAMELLIPUMPUT BLACKMER-pumppujen huolto Blackmer-pumput ovat rakenteeltaan yksinkertaisia. Huolto- ja kunnossapitotoimet eivät vaadi erikoistyökaluja. Tärkein normaalihuoltotyö - kuluneiden lamellien vaihto - voidaan helposti tehdä kentällä. Pumppua ei tarvitse irrottaa putkistosta eikä roottoria pumpusta. Täydellistä huoltoa varten ovat Blackmer-pumput helposti irrotettavissa alustastaan, sillä jo 2" putkikoosta alkaen putkiyhteet ovat laipalliset ja pumppu päästään aina vetämään pois putkien välistä. Sivu 28

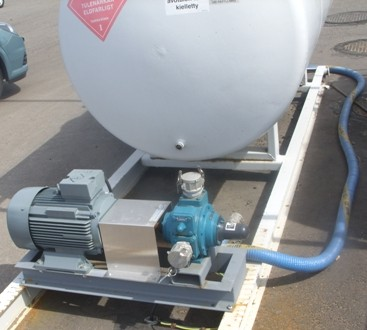

29 BENSIININ VASTAANOTTOPUMPPU TEOLLISUUSPUMPUT 2. Laiteosasto Pumppuyksikkö BLACKMER TXD2 sähkömoottorilla VEM 3,5 kw / 750 rpm pumppuyksikkö on ATEX-hyväksytty tuotto: l/min, 3 bar välipaineella yhteet: 2 sisäpuolinen kierre, NPT alusta U-100 rautaa, korkeus 100 mm pumpun korotus n. 60 mm alustasta kiinnitysreiät: 13 mm, 830 mm x 300 mm pumppuyksikön paino: n. 144 kg ITSEIMEVÄT KESKIPAKOPUMPUT Pumput lentokonetankkaukseen HAMMASPYÖRÄPUMPUT Cucchi hammaspyöräpumput soveltuvat monille nestemäisille tuotteille mm. öljy, polttoöljy, esilämmitetty vaseliini, liima, hartsi, melassi, siirappi jne. max viskositeetti cps kokoluokat ½" - 3", kapasiteetti l/min max paine 10 bar lämpö max +300 C pumpun materiaalit: valurauta, pronssi ja SS AISI 316 pumput saatavissa myös jousikuormitetulla ylipaineventtiilillä tiivisteet joko liukurengas- tai poksitiivisteitä Sivu 29

30 2. Laiteosasto PAINE-EROMITTARIT PAINE-EROMITTARIT Gammon Technical Products Inc. on erikoistunut ilmailupolttonesteiden käsittelyyn tarvittaviin laitteisiin. Tuotevalikoimaan kuuluvat mm. maadoituskaapelit ja kelat, paine-eromittarit, polttoaineiden näytteenottolaitteet (kiinteät ja siirrettävät), säiliövarusteet, vesipastat. Lisäksi laaja valikoima eri adaptereita, liittimiä, venttiilejä, käsikirjoja, merkintätarroja ym. Gammon Gauge paine-eromittari alumiininen tai ruostumaton runko max paine 21 bar lämpötila-alue 40 C C LASTAUSVARRET Nesteiden kuormaukseen Lastausvarret on suunniteltu toimimaan vaihtelevissa, vaikeissa sääoloissa. Päämiehemme suunnittelee ja valmistaa varret tarpeidenne mukaisiksi. Varret ja nivelet saatavina 2" - 8" koossa. Rakennemateriaalit: teräs, ruostumaton teräs (AISI 304), haponkestävä teräs (AISI 316), alumiini, pronssi. Irtonivelet laipallisina porattuina halutun normin mukaan. Myös sisäkierteellisinä tai hitsattavina. Lastausvarret jousipalautteisina tai vastapainolla Lastausvarsia käytetään esim. säiliöautojen ja junavaunujen lastaukseen. Varret ovat joko hydrauli- tai käsikäyttöisiä sekä ylä- että alatäyttöjärjestelmiin. Käsiteltävinä tuotteina voivat olla mm. öljyt, polttoaineet, bitumi, kemikaalit ja elintarvikkeet. Varsiin on saatavana runsaasti eri lisävarusteita, mm. ylitäytönestin ala- tai yläasennon lukituslaite "kuolleen miehen" venttiilit Sivu 30

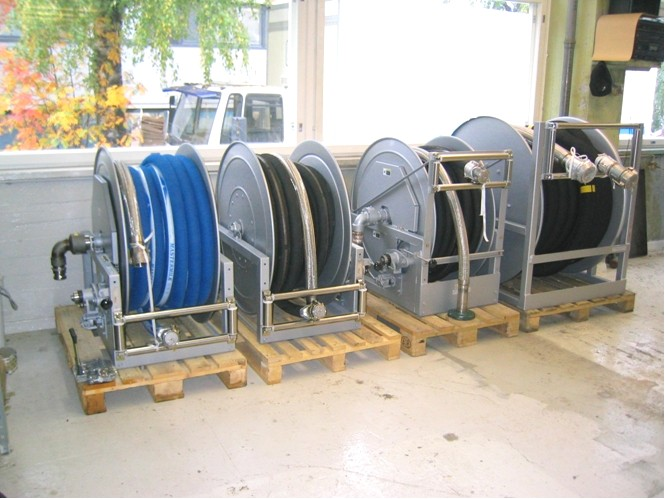

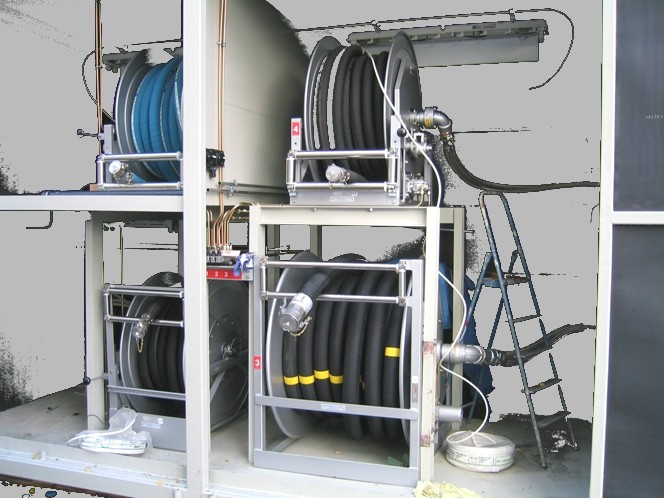

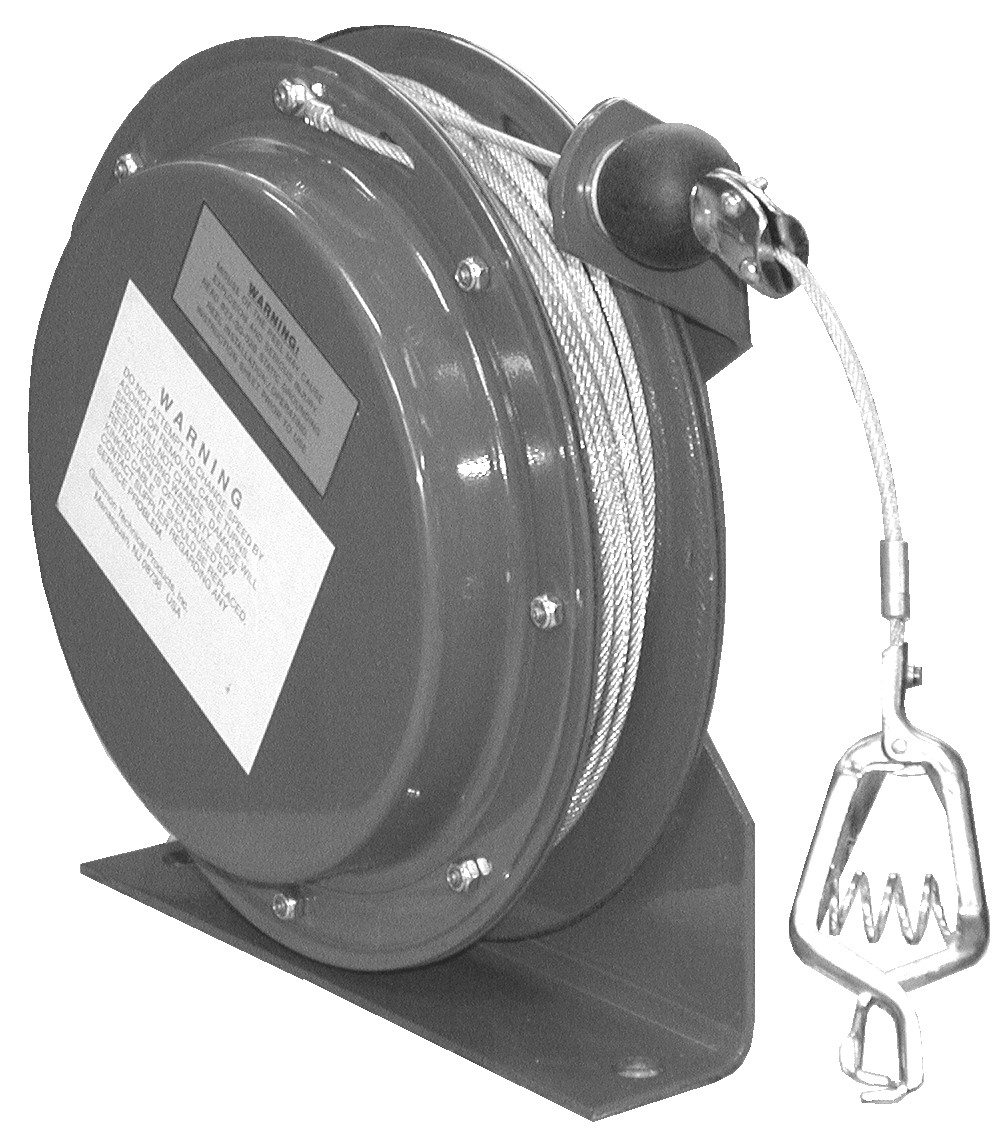

31 MAADOITUSKAAPELIKELAT LETKU JA KAAPELIKELAT 2. Laiteosasto Maadoituskaapelikelat ML R (15,24 m), ML (23 m) tai ML (30 m). LETKUKELAT Letkukeloja polttoaineiden sekä teollisuuden erilaisten nesteiden ja kaasujen käsittelyyn; myös ruostumattomasta teräksestä. Keloille sopivat sekä kumi- että muoviletkut alkaen Ø ¼ aina Ø 10 asti. Kelat ovat joko avoimia tai koteloituja käsi-, sähkö-, ilma tai hydraulikäyttöisiä sekä jousipalautteisia. Letkukelat vasemmalta oikealle: juomaveden, pilssiveden, kevyen polttoöljyn ja raskaspolttoöljyn kelat. Letkukelakaappi Ylhäällä vasemmalla: juomaveden letkukela, oikealla pilssiveden letkukela. Alhaalla vasemmalla: kevyen polttoöljyn letkukela, oikealla raskaan polttoöljyn letkukela. Sivu 31

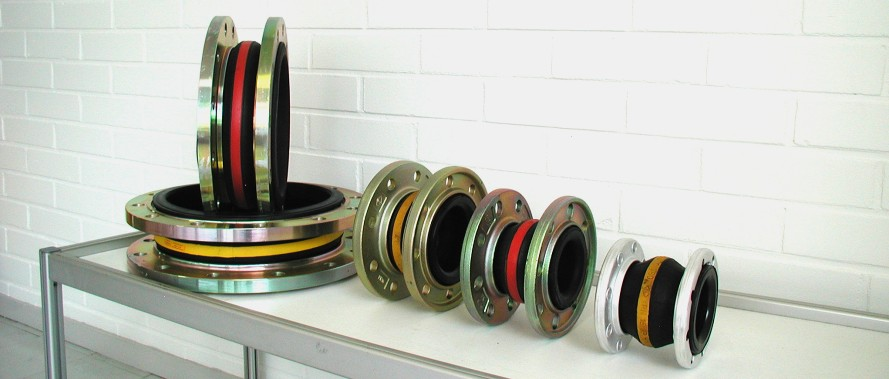

32 2. Laiteosasto PALJETASAAJAT PUNARENGAS KOOT NS KÄYTTÖKOHDE: - käyttö-, juoma-, meri- ja jäähdytysvesi - useat kemikaalit, suolaliuokset, tekniset alkoholit ym. - ei sovellu öljypitoisille tuotteille TEKNISET TIEDOT: Ulkokumi: otsoninkestävä EPDM Sisäkumi: Vahvikkeet: butyyli/epdm -sekoite EPDM-pinnoitettu nylon-tekstiilipunos Joustoalue: Lämpötila-alue: TEKNISET TIEDOT: aksiaalinen/radiaalinen +/- 30 mm -40 C C, ERV-ROTEX+110 C KELTARENGAS KOOT NS KÄYTTÖKOHDE: - öljypohjaiset tuotteet, polttoaineet, maakaasu - korroosioöljypitoiset jäähdytysvesiemulsiot (max+90 C) Ulkokumi: Sisäkumi: Vahvikkeet: Joustoalue: Lämpötila-alue: kloropreeni nitriili (Buna-N) nitriilipinnoitettu nylon-tekstiilipunos aksiaalinen/radiaalinen +/- 30 mm -40 C C VIHERRENGAS KOOT NS KÄYTTÖKOHDE: - hapot, emäkset, kemikaalit (max. +80 C) - öljypitoinen kompressori-ilma (max. +90 C) - erittäin aggressiivisia happoja käsiteltäessä on lämpötilaa alennettava TEKNISET TIEDOT: Ulkokumi: Sisäkumi: Vahvikkeet: Joustoalue: Lämpötila-alue: VALKORENGAS KOOT NS KÄYTTÖKOHDE: - juomavesi, elintarvikkeet hypalon hypalon nyion aksiaalinen/radiaalinen +/- 30 mm -40 C C TEKNISET TIEDOT: Ulkokumi: Sisäkumi: Vahvikkeet: Joustoalue: Lämpötila-alue: kloropreeni valkoinen nitriili nylon aksiaalinen/radiaalinen +/- 30 mm -40 C C KAIKISSA PALJETASAAJISSA Laipat: sinkittyä ja keltapassivoitua terästä ST.37 porattuna DIN 2501-normin mukaan, muut laippamateriaalit ja poraukset optiona Myös: teflonvuorattuina sekä alipainetukirenkaalla varustettuina Sivu 32

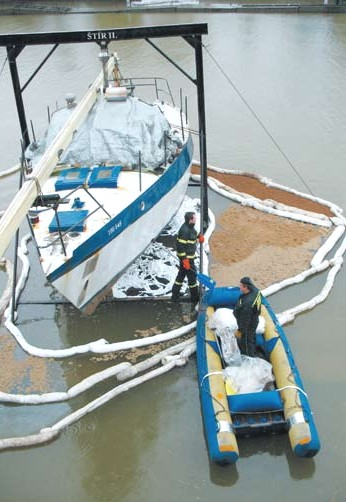

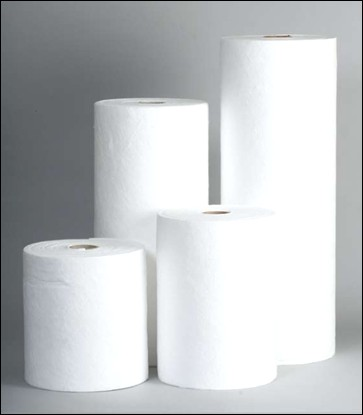

33 YMPÄRISTÖTUOTTEET 3. Kumiosasto IMEYTYSRAKEET Ympäristöystävälliset ja edulliset Reo Amos tuotteet erilaisten öljyvahinkojen torjumiseen Öljyn ja kemikaalien imeytysrae Imukyky *öljylle ja ** vedelle NIMIKE NIMI IMUKYKY TILAVUUS PAKKAUS UEDC20 ECO-DRY COMPACT Imeytysrae *27 l **26 l 50 l 20 kg IMEYTYSAINEET Öljyn imeytysmatto erottaa öljyn vedestä kevyt kelluu vedessä puristamalla kuiva Harmaa - vedelle, öljylle ja öljypohj. aineille - osa kemikaaleista (MEK-ryhmä) Pinkki - hapoille Valkoinen - öljylle ja öljypohjaisille aineille - osa kemikaaleista (MEK-ryhmä) IMEYTYSPUOMI Öljyn imeytyspuomi materiaali polypropyleeni spaghettimalli Sivu 33

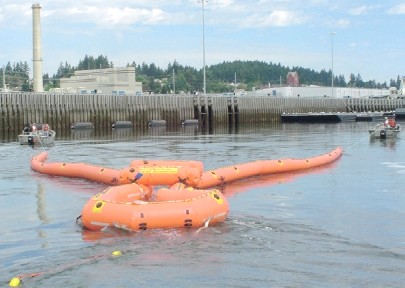

34 3. Kumiosasto ÖLJYNTORJUNTAPUOMIT YMPÄRISTÖTUOTTEET NOFI BoomBag öljyntorjuntapuomi Nopein käyttöönottoaika öljyvahingon leviämisen estämiseksi satamissa, tuloväylissä ja salmissa. Varusteet: Suojapeite Nostoköydet Laiturin reunan suojakangas Puomin hinausköydet Poiju Ajoankkuri Pakkauksen hinausköydet Pakkausmatto Varaosat Varaköydet Käyttöohjeet ÖLJYNKERÄÄJÄ NOFI Harbour Buster öljynkerääjä Nofi Harbour Buster -sarja useita eri kokoja satamakäytöstä avomerikäyttöön SKIMMERI Harja/disketti öljynkeräykseen Sivu 34

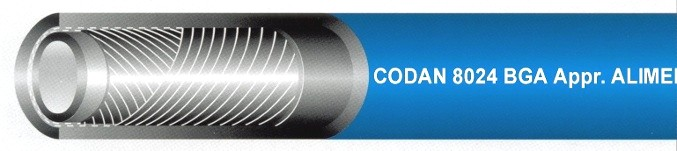

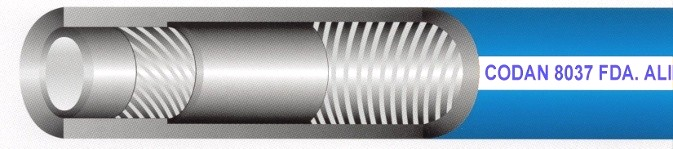

35 LETKUT 3. Kumiosasto ELINTARVIKELETKU C 8021 "CH-44" nestemäisten elintarvikkeiden paineletku ei anna makua eikä hajua nesteille sisä- ja ulkokumi ovat eläin- ja kasvisrasvoja kestäviä ulkokumi vaalean harmaa NBR/PVC, 1 sininen raita, sisäkumi vaalea NBR PVA-vahvikkeet ennen käyttöönottoa suositellaan letkun huuhtelemista 5% soodaliuoksella lämmönkesto -20 C C valmistuspituus 50 m 6,3 x 15,0 9,5 x 18,5 12,7 x 21,6 15,9 x 25,1 19,1 x 28,6 25,4 x 35, / 60 ELINTARVIKELETKU C 8024 nestemäisten elintarvikkeiden ja juomaveden paineletku ei anna makua eikä hajua nesteille sisä- ja ulkokumi ovat eläin- ja kasvisrasvoja kestäviä ulkokumi sininen NBR/PVC, sisäkumi valkoinen NBR PVA-vahvikkeet ennen käyttöönottoa suositellaan letkun huuhtelemista 5% soodaliuoksella hyväksyntä: BGA luku XXI, kat.2 lämmönkesto -20 C C valmistuspituus 50 m 12,7 x 21,6 15,9 x 25,1 19,1 x 28,6 25,4 x 35, / 60 ELINTARVIKELETKU C 8037 nestemäisten elintarvikkeiden paineletku ei anna makua eikä hajua nesteille ulkokumi sininen NR, sisäkumi vaalea NBR-NR polyesterivahvikkeet ennen käyttöönottoa suositellaan letkun huuhtelemista 5% soodaliuoksella lämmönkesto -30 C C valmistuspituus 40 m 32,0 x 44,0 38,0 x 50,0 51,0 x 63,0 63,0 x 75,0 76,0 x 88,0 102,0 x 114, / / / 30 7 / 20 7 / 20 5 / 15 ELINTARVIKELETKU MASTERMILK S/D nestemäisten elintarvikkeiden imu-/paineletku ei anna makua eikä hajua nesteille ulkokumi synteettinen, sininen, sisäkumi vaalea NBR polyesterivahvikkeet ja terässpiraali FDA standardien mukainen valmistuspituus 40 m 38,0 x 50,0 51,0 x 63,0 Mastermilk 38 Mastermilk / / 30 Sivu 35

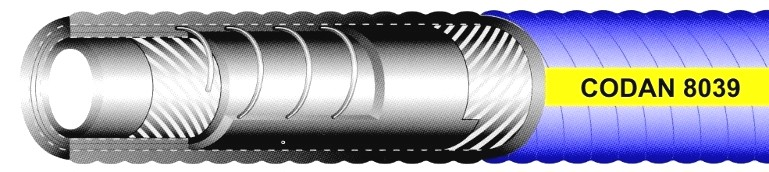

36 3. Kumiosasto LETKUT ELINTARVIKELETKU C 8039 nestemäisten elintarvikkeiden imuun ja purkaukseen ei anna makua eikä hajua nesteille ulkokumi poimupintainen sininen, sisäkumi sileä, vaalea polyesterivahvikkeet + terässpiraali ennen käyttöönottoa suositellaan letkun huuhtelemista 5% soodaliuoksella lämmönkesto -20 C C valmistuspituus 40 m 32,0 x 43,0 38,0 x 49,0 45,0 x 57,0 51,0 x 63,0 63,0 x 76,0 76,0 x 90,0 89,0 x 105,0 102,0 x 119, / 18 OLUTLETKU C 8035 oluen siirtoletku ulkokumi punainen CR/NR sisäkumi valkoinen NR polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus m 32,0 x 45, / 30 TERÄSKUDOSHÖYRYLETKU MTG korkeat paine- ja varmuusvaatimukset täyttävä letku täyttää standardin BS 5342, Type 2 class A sisäkumi musta EPDM ulkokumi punainen EPDM, kulutusta kestävää teräsvahvikkeet, toimii myös maadoitusjohtona lämmönkesto -40 C C valmistuspituus 40 m erikoistilauksesta myös öljynkestävällä ulkokumilla KOKO mm NIMIKE TYÖPAINE bar C 13,0 x 26,0 19,0 x 33,0 25,0 x 41,0 32,0 x 48,0 38,0 x 55,0 51,0 x 68, MEIJERIHÖYRYLETKU C 1518 meijereiden höyry- ja kuumavesiletku ulko-/ sisäkumi valkoinen EPDM polyesterivahvikkeet lämmönkesto -30 C C höyrykäytössä letkun päässä ei saa käyttää sulkuventtiiliä valmistuspituus 40 m suuremmat koot tilauksesta KOKO mm 13,0 x 25,0 16,0 x 28,0 19,0 x 32,0 25,0 x 38,0 NIMIKE TYÖPAINE bar C 7 Sivu 36

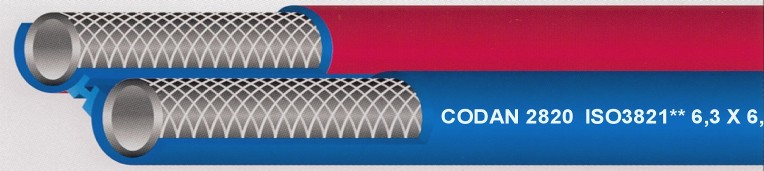

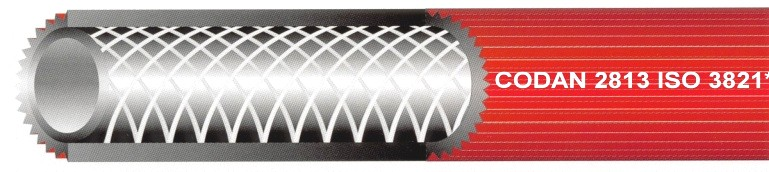

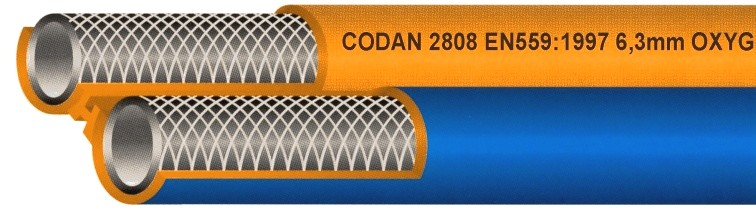

37 3. Kumiosasto LETKUT HITSAUSLETKU C 2812 hapelle, C 2813 asetyleenille sininen hapelle, punainen asetyleenille ulkokumi rihlattu EPDM, sisäkumi musta EPDM polyesterivahvikkeet lämmönkesto -40 C C letkut täyttävät standardin ISO 3821 valmistuspituus 50 m, erikoistilauksesta 100 m 5,0 x 11,4 6,3 x 12,9 8,0 x 14,8 9,5 x 16, / / / / / 60 KAKSOISHITSAUSLETKU C 2820 "TV00" rinnakkaishitsausletku, happi- ja asetyleeniletku, yhteen vulkanoitu sininen hapelle, punainen asetyleenille ulkokumi EPDM, sisäkumi musta EPDM polyesterivahvikkeet lämmönkesto -40 C C letkut täyttävät standardit SIS , DIN 8541, ISO 3821 valmistuspituus 50 m erikoistilauksesta myös muita kieppikokoja 5,0 x 11,4 6,3 x 13,5 8,0 x 15,2 9,5 x 16, / 60 KAKSOISHITSAUSLETKU NES- TEKAASU/HAPPI C 2808 rinnakkaishitsausletku polttoleikkaukseen, happi- ja nestekaasuletku, yhteen vulkanoitu sininen hapelle, oranssi nestekaasulle täyttää standardin EN 559 ulkokumi SBR, sisäkumi musta NBR polyesterivahvikkeet lämmönkesto -25 C C valmistuspituus 50 m 6,3 x 12,9 9,5 x 17, / 60 Sivu 37

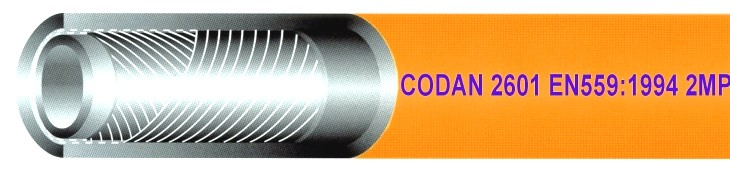

38 3. Kumiosasto LETKUT ARGONLETKU C 2823 argon suojakaasuletku täyttää standardin EN 559 väri musta ulko- sekä sisäkumi CIIR polyesterivahvikkeet lämmönkesto -25 C C valmistuspituus 50 m tilauksesta myös muita kokoja 6, / 60 NESTEKAASULETKUT C 2601 oranssi nestekaasuletku täyttää standardin EN 559 ulkokumi oranssi NBR / PVC sisäkumi musta NBR polyesterivahvikkeet lämmönkesto: -30 C C valmistuspituus 50 m 6,3 x 12,9 10,0 x 16, / 60 korkeapaineletku 9,0 x 19, / 120 NESTEKAASULETKU E LPG nestekaasujen siirtoletku täyttää standardin EN1762 nestekaasuille ja DIN propaanille ja butaanille sisäkumi sileä NBR ulkokumi sileä CR, perforoitu, sähköä johtavaa, 2 oranssia tunnistusrengasta lämmönkesto: -30 C C 2 tekstiilivahviketta sekä tinatut kuparisäikeet valmistuspituus 40 m Lämpötiloissa alle +1 C voidaan butaania ainoastaan imeä. Erikoistilauksesta LPG-LT, lämpötila -50 C. 10,0 x 19,0 13,0 x 23,0 16,0 x 26,0 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 52,0 50,0 x 66,0 75,0 x 93,0 LPG10 LPG13 LPG16 LPG19 LPG25 LPG32 LPG38 LPG50 LPG75 25 / 40 Sivu 38

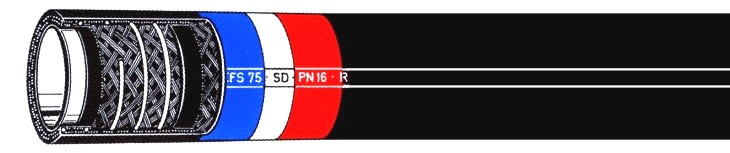

39 3. Kumiosasto LETKUT LIUOTINAINELETKU E LM JA LMS LM ilman spiraalia / LMS terässpiraalilla sisäkumi sileä, antistaattinen, sininen erikoiskumi ulkokumi sileä, musta NBR, sähköä johtavaa, 1 sininen tunnistusrengas 2 tekstiilivahviketta, maadoituskuparisäikeet, LMS:ssä lisäksi terässpiraali lämmönkesto -20 C C (lyhytaikaisesti +70 C) valmistuspituus 40 m KOKO mm NIMIKE TYÖ/KOEPAINE bar 13,0 x 22,0 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 51,0 50,0 x 64,0 65,0 x 79,0 75,0 x 90,0 100,0 x 116,0 LM13 LM19 LM25 LMS32 LMS38 LMS50 LMS65 LMS75 LMS / 25 YLEISHAPPO-/ KEMIKAALILETKU E EFS nestemäisten kemikaalien, happojen ja elintarvikkeiden imu-/paineletku sisäpinta valkoinen TFE:n, HFP:n ja VDF:n sekoitus, sileä ulkokumi CR musta, sileä, sähköä johtava, tunnistusvärikoodi sininen, valkoinen, punainen 2 tekstiilivahviketta kuparisäikeillä maadoitukseen + galvanoitu terässpiraali lämmönkesto -30 C C valmistuspituus 40 m KOKO mm NIMIKE TYÖ/KOEPAINE bar 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 51,0 50,0 x 64,0 65,0 x 78,0 75,0 x 90,0 100,0 x 116,0 EFS19 EFS25 EFS32 EFS38 EFS50 EFS65 EFS75 EFS / 25 LIUOTIN-, HAPPO- JA KEMIKAALILETKU C 2300 yleiskemikaaliletku ulkokumi vihreä EPDM sisäpinta poikkisidottu polyetyleeni XLPE polyesterivahvikkeet + 2 galvanoitua terässpiraalia maadoitusjohto lämmönkesto -30 C C valmistuspituus 40 m 25,0 x 39,0 32,0 x 46,0 38,0 x 52,4 51,0 x 65,4 76,0 x 92,8 102,0 x 118, / / / / / / 35 Sivu 39

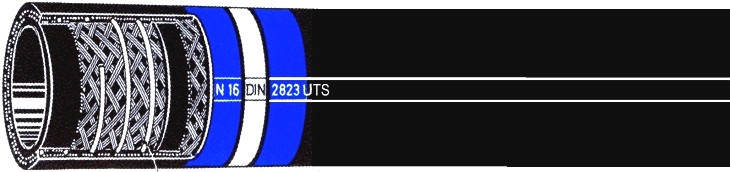

40 3. Kumiosasto LETKUT LIUOTIN-, HAPPO- JA KEMIKAALILETKU E UTS yleiskemikaaliletku, soveltuu n. 95 % käytössä olevan teollisuuskemikaalin ja hapon imu-/paineletkuksi ulkokumi musta sileä EPDM, sähköä johtava, (tunnistusvärikoodi sin./valk./sin.) sisäpinta polyetyleeni, sileä 2 tekstiilivahviketta + kuparisäikeitä maajohtona + galvanoitu terässpiraali lämmönkesto -30 C C valmistuspituus 40 m KOKO mm 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 51,0 50,0 x 64,0 75,0 x 90,0 100,0 x 118,0 NIMIKE UTW19 UTW25 UTW32 UTW38 UTW50 UTW75 UTW100 TYÖ/KOEPAINE bar 16 / 25 Toimitamme UTD-paineletkua tilauksesta. KEMIKAALILETKU C HYPALON 2323 imu-/paineletku alipaineen kesto 90% sisäkumi musta sileä CSM polyesterivahvikkeet + 2 terässpiraalia + maadoitusjohto ulkokumi sininen CR, kääritty lämmönkesto -30 C C valmistuspituus 40 m Huom. Tarkista kumilaadun soveltuvuus kestävyystaulukosta. KOKO mm 25,0 x 39,0 38,0 x 52,5 51,0 x 65,5 76,0 x 93,0 NIMIKE TYÖ/RÄJ.PAINE bar 10 / 40 Muita kokoja tilauksesta. KEMIKAALI-/HAPPOLETKU E ELAFLON PLUS FEP imu-/paineletku sisäkumi Teflon FEP, saumaton, läpinäkyvä, sileä ja sähköä johtamaton ristikkäinen kuparipunosvahvike välikerroskumi EPDM galvanoitu terässpiraali (ei mallissa D) ulkokumi EPDM, vaalean harmaa (koot musta) lämmön kesto 30ºC ºC valmistuspituus 40 m 13,0 x 23,0 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 51,0 50,0 x 66,0 63,0 x 79,0 75,0 x 91,0 100,0 x 116,0 FEP 13 D FEP 19 FEP 25 FEP 32 FEP 38 FEP 50 FEP 63 FEP 75 FEP / 64 Sivu 40

41 LETKUT 3. Kumiosasto SEMENTTILETKU C 2700 kuivasementin ja muiden kuluttavien aineiden imuun sisäkumi NR musta, kovaa kulutusta kestävää ja sähköä johtavaa maadoitusjohto ulkokumi SBR sileä, musta, kulutusta kestävä polyesterivahvikkeet + terässpiraali lämmönkesto -30 C C valmistuspituus 40 m 76,0 x 94,0 102,0 x 122, / 24 SEMENTTILETKU C 1701 kuivasementin ja muiden kuluttavien aineiden imuun sisäkumi NR musta, kovaa kulutusta kestävää ja sähköä johtavaa maadoitusjohto ulkokumi SBR sileä, musta, kulutusta kestävä polyesterivahvikkeet + terässpiraali lämmönkesto -30 C C valmistuspituus 40 m 76,0 x 94,8 102,0 x 122, / 24 HIEKAN PUHALLUSLETKU C 1600 erityisesti hiekan puhallukseen sekä kuluttavien aineiden painesiirtoon tarkoitettu letku sisäkumi musta, sileä, kulutusta kestävä ja sähköä johtava NR maadoitusjohto ulkokumi musta, sileä, kulutusta kestävä SBR polyesterivahvikkeet lämmönkesto -30 C C valmistuspituus 40 m 19,0 x 34,0 25,0 x 40,0 32,0 x 48,0 38,0 x 56,0 51,0 x 73, / 30 Sivu 41

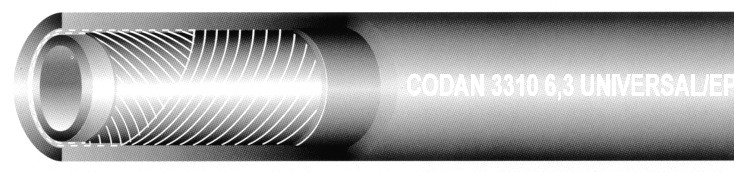

42 3. Kumiosasto LETKUT YLEISPAINELETKU C 3310 paineletku ilmalle, vedelle, kemikaaleille ja autojen jäähdytyslaitteisiin sisä- ja ulkokumi musta, sileä EPDM polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus 50 m 6,3 x 13,1 7,9 x 14,7 9,5 x 16,3 12,7 x 19,9 15,9 x 23,1 19,1 x 27,1 25,4 x 33, / / / / / / 40 8,5 / 33 YLEISPAINELETKU C 3301 sopii esim. kompressoreihin ilmanpaineletkuksi, jäähdytyslaitteisiin, maaliruiskuletkuksi sekä teollisuusvesiletkuksi ja kuumavesikäyttöön sisä- ja ulkokumi musta, sileä EPDM polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus 50 m 6,3 x 14,3 7,9 x 15,9 9,5 x 17,5 12,7 x 21,5 15,9 x 24,7 19,1 x 29,5 25,4 x 36, / / / / / / / 50 VESI- JA PAINELETKU C 3304 paineletku pesu- ja astianpesukoneisiin, paineilmatyökaluihin ja kuumavesikäyttöön sisäkumi musta, sileä EPDM ulkokumi harmaa EPDM polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus 50 m 6,3 x 14,3 7,9 x 15,9 9,5 x 17,5 12,7 x 21,5 15,9 x 24,7 19,1 x 29,5 25,4 x 36, / / / / / / / 50 Sivu 42

43 3. Kumiosasto LETKUT JARRULETKU C 4002, SAE J 1402 A paineletku paineilmajarruille sisäkumi musta, sileä CR, öljynkestävä ulkokumi musta, sileä CR, öljyn-, sään- ja otsoninkestävä polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus 50 m 9,5 x 19,0 11,0 x 21,0 12,5 x 22,5 14,5 x 24, / 63 LUMITYKKILETKU N SNOW-CANNON erityisesti lumitykkeihin kehitetty letku sisäpinta musta, synteettinen kumi ulkopinta keltainen, kovaa kulutusta kestävä synteettinen kudospinta lämmönkesto -40 C C valmistuspituus 20 / 40 m 51,0 SNOW-C 2" 40 / 80 SANITEETTILETKU C veneiden saniteettiletku sisäpinta musta, sileä CIIR ulkokumi valkoinen, EPDM-kääritty polyesterivahvikkeet + 3 terässpiraalia teksti Codan Sanitetsslang taivutussäde 175 mm 38,0 x 49, / 30 SANITEETTILETKU MTG veneiden saniteettiletku hajuja läpäisemätön, notkea letku sisäpinta butyylikumia ulkokumi EPDM-kumia terässpiraalia kieppikoko 40 m 38,0 x 48,0 MTG- SEPTI 5 / 10 Sivu 43

44 3. Kumiosasto LETKUT VESI-/TEOLLISUUSVESILETKU C 1232 sileä punainen vesi-/paineletku sisäkumi musta EPDM ulkokumi punainen EPDM, kääritty polyesterivahvikkeet lämmönkesto -30 C C valmistuspituus 40 m 32,0 x 42,4 38,0 x 48,4 45,0 x 55,4 51,0 x 61,8 63,0 x 76,2 76,0 x 90,4 102,0 x 116, / 30 JAKELULAITELETKU SLIMLINE LT lyijyttömille polttoaineille kehitetty värillinen letku sisäpinta musta NBR ulkopinta värillinen: vihreä tai musta CR tekstiilivahvikkeissa kupariset maadoitussäikeet lämmönkesto 40 C C valmistuspituus 40 m 16,0 x 26,0 16,0 x 26,0 19,0 x 31,0 25,0 x 37,0 SL16LT MUS SL16LT VIH SL19LT SL25LT 16 / 80 JAKELULAITELETKU C 3418 "CB 13" polttoaineen jakeluun kehitetty erittäin kestävä letku sisäkumi musta, sileä NBR ulkokumi musta,sileä CR PVA-vahvikkeet + maadoitusjohto lämmönkesto -55 C C valmistuspituus 50 m 15,9 x 25,8 19,1 x 31,1 25,4 x 37, / 80 Sivu 44

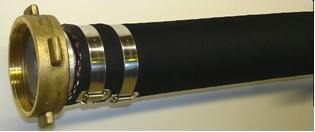

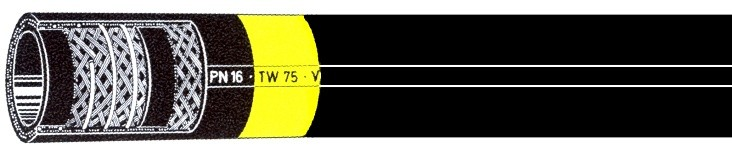

45 3. Kumiosasto LETKUT POLTTOAINEIDEN IMU-/PAINELETKU E TW sisäkumi musta, sileä NBR, antistaattinen ulkokumi musta, sileä CR, sähkövastus < 10 6 Ω keltaiset tunnusrenkaat 2 tekstiilivahviketta + terässpiraali lämmönkesto 30 C C (lyhytaikaisesti +110 C) valmistuspituus 40 m erikoistilauksesta ilmailupolttoaineiden imuletku TW E, letku hyväksytty standardin BS 3158 E ja EN 1361 E mukaan KOKO mm NIMIKE TYÖ/KOEPAINE bar 38,0 x 51,0 50,0 x 64,0 63,0 x 78,0 75,0 x 90,0 100,0 x 116,0 TW38 TW50 TW63 TW75 TW / 25 BITUMILETKU E HBB kuumalle bitumille ja raskaalle polttoöljylle kehitetty erikoisimu-/paineletku sisä-/ulkokumi musta sileä NBR antistaattinen 2 tekstiilivahviketta + terässpiraali lämmönkesto 25 C C valmistuspituus 40m letku ei sovellu ruskohiilitervaöljylle eikä kivihiilitervaöljylle KOKO mm NIMIKE TYÖPAINE bar C 50,0 x 65,0 75,0 x 95,0 100,0 x 117,0 HBB50 HBB75 HBB100 6 Saatavana myös 3 bitumikierreliittimiä letkuun, säiliöihin ja pumppuihin. Sivu 45

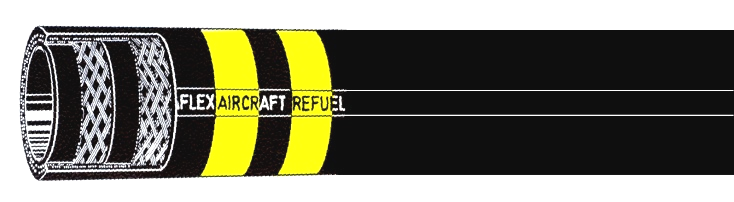

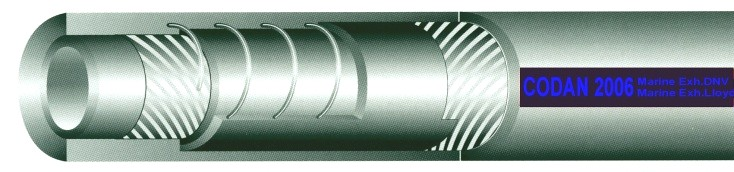

46 3. Kumiosasto LETKUT LENTOKONETANKKAUS- LETKU E PHD-F lentokonepolttoaineiden imu-/paineletku letku on hyväksytty standardin EN 1361 F:1997 ja BS 3158 F:1985 mukaan sisäkumi musta, sileä NBR, antistaattinen ulkokumi musta, sileä CR, sähkövastus Ω välillä, 3 keltaista tunnistusrengasta 2 tekstiilivahviketta + polyamidispiraali lämmönkesto 30 C C valmistuspituus 40 m erikoistilauksesta PHD-F LT lämpötila - 38 C KOKO mm NIMIKE TYÖ/KOEPAINE bar 38,0 x 54,0 50,0 x 67,0 63,0 x 81,0 PHD38 F PHD50 F PHD63 F 20 / 40 LENTOKONETANKKAUS- LETKU E HD-C lentokonepolttoaineen tankkausletku letku on hyväksytty standardin EN 1361 F:1997 ja BS 3158 F:1985 mukaan sisäkumi musta, sileä NBR, antistaattinen ulkokumi musta, sileä CR, sähkövastus Ω välillä, 2 keltaista tunnistusrengasta 2 tekstiilivahviketta lämmönkesto 30 C C valmistuspituus 40 m erikoistilauksesta HD-C LT lämpötila - 50 C KOKO mm NIMIKE TYÖ/KOEPAINE bar 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 51,0 50,0 x 66,0 63,0 x 79,0 75,0 x 91,0 100,0 x 116,0 HD19 C HD25 C HD32 C HD38 C HD50 C HD63 C HD75 C HD100 C 20 / 40 PAKOPUTKILETKU C 2006 vesijäähdytteisten venemoottoreiden pakoputkiletku Norske Veritaksen ja Lloydsin hyväksymä letku sisäpinta musta, sileä NBR polyesterivahvikkeet + 2 terässpiraalia ulkopinta musta, sileä CR, tulenkestävä lämmönkesto -40 C C valmistuspituus 40 m 25,0 x 34,0 30,0 x 39,0 32,0 x 41,0 38,0 x 48,0 40,0 x 50,0 45,0 x 55,0 51,0 x 61,0 57,0 x 67,0 63,0 x 74,5 76,0 x 89,0 90,0 x 103,0 102,0 x115, / 15 Sivu 46

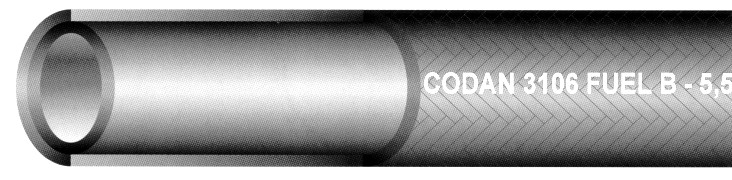

47 3. Kumiosasto LETKUT POLTTOAINELETKU C 3106 lyijyttömälle bensiinille kehitetty kangaspäällysteinen letku sisäkumi musta, sileä NBR/PVC ulkopinta musta, rayonkudos lämmönkesto -30 C C valmistuspituus 30 m 3,5 x 7,5 4,5 x 9,5 5,0 x 10,0 5,5 x 10,5 6,0 x 11,0 7,0 x 12,0 7,5 x 12,5 8,0 x 13,0 9,0 x 14,0 10,0 x 15,0 11,0 x 16, ,5 / / / / / 39 9 / 35 9 / 35 8 / 32 6 / 23 6 / 23 5 / 20 POLTTOAINELETKU C 3123 lyijyttömälle bensiinille kehitetty letku sisäkumi NBR ulkokumi CR polyesterivahvikkeet lämmönkesto -30ºC ºC valmistuspituus 15 m, toimitetaan kelalla 5,7 x 12,0 6,3 x 13,0 7,7 x 14,0 9,5 x 16, / 30 ÖLJYNPAINELETKU C 3006 antistaattinen öljyletku soveltuu myös bensiinin lyhytaikaiseen siirtoon väri musta ulkokumi sileä CR sisäkumi NBR polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus 50 m 6,3 x 14,3 7,9 x 15,9 9,5 x 17,5 12,7 x 21,5 15,9 x 24,7 19,1 x 29,5 22,3 x 33,1 25,4 x 36, / / / / / / / / 50 Sivu 47

48 3.Kumiosasto LETKUT ÖLJYNPAINELETKU C 3009 yleisletku öljytuotteille soveltuu myös bensiinin lyhytaikaiseen siirtoon väri musta ulkokumi sileä NBR / EPDM sisäkumi NBR polyesterivahvikkeet lämmönkesto -30 C C valmistuspituus 50 m 6,3 x 12,7 8,0 x 14,4 9,5 x 16,4 12,7 x 19,6 15,9 x 22,9 19,1 x 27,0 25,4 x 33, / 45 ÖLJYNPURKAUSLETKU C 1902 CANADA polttoaine- ja öljynpaineletku, aromaattipitoisuus max. 50 % soveltuu erittäin hyvin säiliöautojen kelaletkuksi sisäkumi musta, sileä NBR polyesterivahvikkeet + maadoitusjohto ulkokumi musta, sileä, kääritty CR, sään ja kulutuksen kestävä lämmönkesto -40 C C valmistuspituus 40 m 28,0 x 40,0 32,0 x 44,8 38,0 x 50,8 40,0 x 52,8 45,0 x 59,0 51,0 x 65,0 57,0 x 71,4 60,0 x 74,8 63,0 x 77,4 70,0 x 84,8 76,0 x 91,6 89,0 x 105,6 102,0 x 118, / 30 ÖLJYN IMU-/ PAINELETKU C 2901 TEXAS polttoaineiden imuun ja painepurkaukseen kehitetty letku, aromaattipitoisuus max. 50 % standardin BS 3492/2B mukaan sisäkumi musta, sileä NBR polyesterivahvikkeet + 2 terässpiraalia + maadoitusjohto ulkokumi musta, sileä, kääritty CR, sään ja kulutuksen kestävä lämmönkesto -40 C C valmistuspituus 40 m Sivu 48 25,0 x 35,0 32,0 x 42,2 38,0 x 49,6 45,0 x 56,6 51,0 x 62,6 57,0 x 69,0 60,0 x 73,2 63,0 x 76,2 76,0 x 90,4 90,0 x 104,4 102,0 x 118,0 127,0 x 146,6 152,0 x 171, / 30

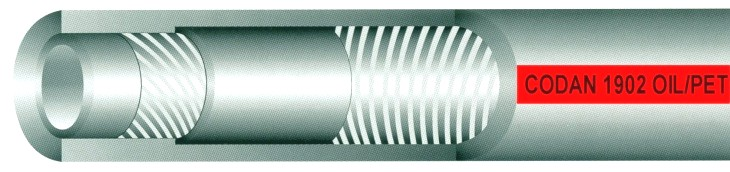

49 3. Kumiosasto LETKUT ÖLJYNPURKAUSLETKU C 2903 TANK WAGON säiliöautojen imu-/paineletku, soveltuu keveytensä ansiosta myös polttoainekaasujen keräilyletkuksi sisäkumi musta, sileä NBR ulkokumi musta, poimupintainen NBR polyesterivahvikkeet + terässpiraali lämmönkesto -35 C C valmistuspituus 40 m 51,0 x 63,0 76,0 x 89,0 102,0 x 115,0 TANK WAGON 2" TANK WAGON 3" TANK WAGON 4" 5,4 / 16,2 SÄILIÖAUTOJEN KELALETKU MTG polttoaine- ja öljynpaineletku kehitetty säiliöautojen kelaletkuksi sisäkumi sileä NBR polyesterivahvikkeet + maadoitusjohto ulkokumi musta, sileä CR, sään ja kulutuksen kestävä lämmönkesto -40 C C valmistuspituus 40 m 45,0 x 59,0 MTG OILTECH 10 / 30 Sivu 49

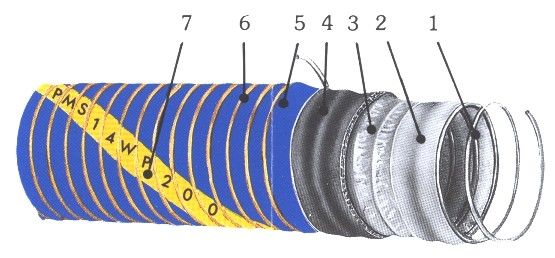

50 3. Kumiosasto LETKUT CELLOFLEX-KOMPOSIITTILETKU NS 20 - NS 250 Rakenne: Komponentit: 1. sisäspiraali 1. G = galvanoitu teräs, A = alumiini, S = ruostumaton teräs P = polyetyleenillä vuorattu teräs 2 sisätukikudos (ei kaikissa malleissa) 2. polypropyleeni, polyamidi 17, polyesteri 3. synteettinen sisäkudos, kalvo 3. R = polyamidi 11, E = polypropyleeni, T = teflon 4. synteettinen vahvikekudos 4. R = polyamidi 11, E = polypropyleeni, T = teflon 5. ulkopinta 5. PVC:llä pinnoitettu kangas, säätä ja kulutusta kestävää 6. ulkospiraali 6. G = galvanoitu teräs, A = alumiini, S = ruostumaton teräs 7. värillinen tunnusraita TYYPPI 780 AGE lämpötila-alue -30ºC ºC SININEN ORANSSILLA RAIDALLA Halkaisija mm sisä ulko Nimike Taivutussäde min. mm Työpaine bar Koepaine bar Paino kg/m ,0 A G TYYPPI lämpötila-alue -30ºC ºC KOKONAAN SININEN Halkaisija mm sisä ulko Nimike Taivutussäde min. mm Työpaine bar Koepaine bar Paino kg/m sis. G tai S ulk. G tai S , ,5 TYYPPI GGR lämpötila-alue -40ºC ºC SININEN RUSKEALLA RAIDALLA Halkaisija mm Nimike Taivutussäde min. mm sisä ulko Työpaine bar Koepaine bar Paino kg/m sis. G tai S ulk. G tai S , ,4 Sivu 50

51 LETKUT JA LIITTIMET 3. Kumiosasto IDEALTANK GGE JA AGE lämpötila-alue -30ºC ºC SININEN KELTAISELLA RAIDALLA Halkaisija mm sisä ulko NIMIKE GGE NIMIKE AGE Taivutussäde min. mm Työpaine bar Koepaine bar sis. G ulk. G , ,5 Paino kg/m ,8 1,9 A G IDEALTANK EGE lämpötila-alue -30ºC ºC SININEN PUNAISELLA RAIDALLA Halkaisija mm sisä ulko NIMIKE Taivutussäde min. mm Työpaine bar Koepaine bar Paino kg/m , ,5 sis. E ulk. G CELLOFLEX-LIITTIMET Ulkokierreliittimiä ja laippaliittimiä materiaaleina alumiini, haponkestävä teräs, messinki, polypropyleeni ja hiiliteräs. Liittimen kiinnitys tapahtuu letkuliitinpuristimella. AL= alumiini, MS=messinki, SS=haponkestävä teräs YLEISIMMÄT LIITTIMET KOKO NIMIKE MATERIAALI 1 upk AL 1 upk MS 1 upk SS 1½ upk AL 1½ upk MS 1½ upk SS 2 upk AL 2 upk MS 2 upk SS 2½ upk AL 2½ upk MS 3 upk AL 3 upk MS 3 upk SS 4 upk AL 4 upk 15169b MS 4 upk SS Sivu 51

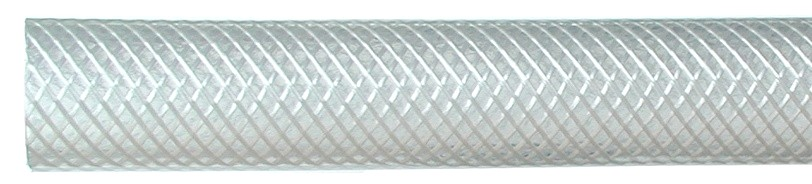

52 3. Kumiosasto LETKUT YLEISPAINELETKU C 2111 GC-10 GRIFLEX läpinäkyvä, kadmiumvapaa PVC-letku, elintarvikelaatu sisä- ja ulkopinta sileää, läpinäkyvää PVC:tä polyesterivahvike lämmönkesto -20 C C valmistuspituus 50 m 5,0 x 10,0 6,3 x 11,5 8,0 x 13,5 10,0 x 16,0 12,5 x 18,5 16,0 x 23,0 19,0 x 26,0 22,2 x 29,5 25,0 x 33,0 32,0 x 42,0 38,0 x 48,0 50,0 x 62, ,0 / 63,0 18,0 / 54,0 17,0 / 51,0 17,0 / 51,0 14,0 / 42,0 11,0 / 33,0 9,0 / 27,0 8,0 / 24,0 7,0 / 21,0 6,0 / 18,0 5,0 / 15,0 4,0 / 12,0 PAJAFLEX NR0 1 ARIZONA pakkasenkestävä, lujatekoinen, taipuisa lokaimuletku sisäpinta sileä, harmaa PVC ulkopinta poimupintainen, harmaa PVC, vihreä kulutusta kestävä PVC-tukispiraali lämmönkesto -25 C C valmistuspituus 2 50 m, m 50,0 x 61,0 76,0 x 89,0 90,0 x 104,0 102,0 x 116,8 127,0 x 144, R R R R R2 5,0 / 15,0 4,0 / 12,0 3,5 / 10,5 3,0 / 9,0 2,5 / 7,5 PAJAFLEX NRO 2 muovinen, kevyt imu-/paineletku, elintarvikelaatu väri läpinäkyvän keltainen, vaalea muovispiraali sisäpinta sileä lämmönkesto -15 C C valmistuspituus m muita kokoja erikoistilauksesta 25,0 x 32,0 32,0 x 38,0 38,0 x 45,0 40,0 x 48,0 45,0 x 52,0 51,0 x 59,0 63,0 x 71,0 76,0 x 85,0 89,0 x 99,0 102,0 x 112, ,0 / 24,0 7,0 / 21,0 6,0 / 18,0 6,0 / 18,0 5,0 / 15,0 5,0 / 15,0 5,0 / 15,0 4,0 / 12,0 4,0 / 12,0 4,0 / 12,0 Sivu 52

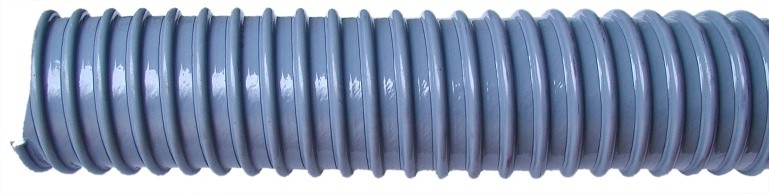

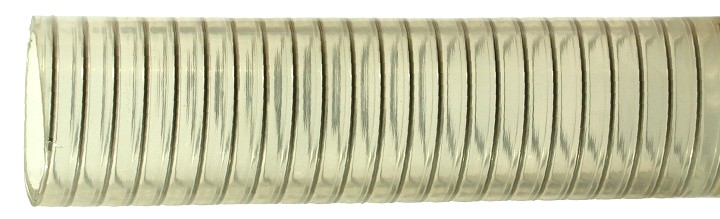

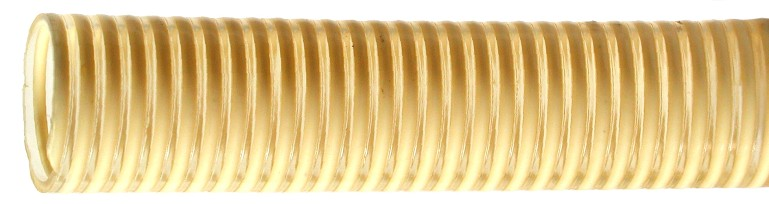

53 3. Kumiosasto LETKUT PAJAFLEX NRO 2 a muovinen, imu-/paineletku, elintarvikelaatu väri läpinäkyvä, vaalea beige muovispiraali sisäpinta sileä lämmönkesto -10 C C valmistuspituus m muita kokoja erikoistilauksesta 13,0 x 19,0 16,0 x 23,0 19,0 x 25,0 25,0 x 32,0 32,0 x 38,0 38,0 x 45,0 40,0 x 48,0 45,0 x 52,0 51,0 x 59,0 63,0 x 71,0 76,0 x 85,0 89,0 x 99,0 102,0 x 112, ,0 / 24,0 8,0 / 24,0 8,0 / 24,0 8,0 / 24,0 7,0 / 21,0 6,0 / 18,0 6,0 / 18,0 5,0 / 16,0 5,0 / 15,0 5,0 / 15,0 4,0 / 12,0 4,0 / 12,0 4,0 / 12,0 PAJAFLEX NRO 5 KOKO mm SEINÄMÄ mm NIMIKE ALIPAINE % kevyt, muovinen purunpoisto- ja ilmastointiletku, PVC-spiraali väri harmaa, ei ylläpidä palamista sisäpinta sileä, ulkopinta poimuinen taivutussäde = sisähalkaisija lämmönkesto -10 C C valmistuspituus 30 50m 13,0 16,0 19,0 20,0 25,0 32,0 38,0 45,0 50,0 63,0 75,0 90,0 100,0 0,7 0,7 0,7 0,7 0,7 0,8 0,8 1,0 1,0 1,0 1,2 1,2 1, ,0 50,0 50,0 50,0 50,0 50,0 50,0 40,0 40,0 40,0 40,0 40,0 40,0 Sivu 53

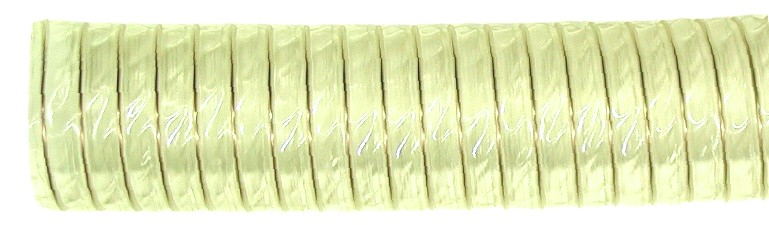

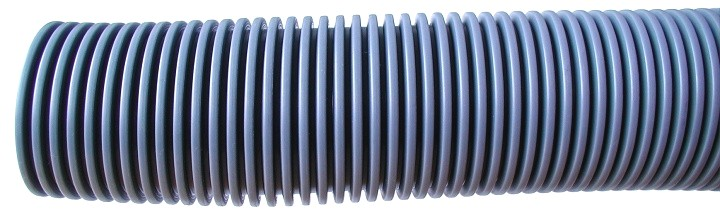

54 3. Kumiosasto LETKUT PAJAFLEX NRO 7 KOKO mm NIMIKE TYÖPAINE bar yleisletku teollisuuteen ja maatalouteen soveltuu myös raemaisten aineiden siirtoon lujatekoinen, taipuisa, läpinäkyvä, myrkytön PVCletku vahvistettu terässpiraalilla lämmönkesto -15 C C valmistuspituus m taivutussäde 2 x sisähalkaisija 13,0 x 19,0 16,0 x 22,0 19,0 x 25,0 22,0 x 29,0 25,0 x 33,0 32,0 x 40,0 38,0 x 47,0 40,0 x 49,0 45,0 x 52,0 51,0 x 61,0 63,0 x 75,0 76,0 x 83,0 90,0 x 104,0 102,0 x 116,0 127,0 x 141,0 152,0 x 166, ,0 15,0 12,0 12,0 11,0 9,5 8,0 8,0 7,5 7,0 6,0 4,0 3,0 3,0 2,0 2,0 PAJAFLEX NRO 8 EVA-muovinen ilmastointi- ja pölynimuriletku väri harmaa, kierresaumattu, poimupintainen, sisältä sileähkö letku kestää päälle astumista, palautuu pyöreäksi lämmönkesto -30 C C valmistuspituus m KOKO mm 32,0 x 41,0 38,0 x 48,0 50,0 x 61,0 60,0 x 72,0 80,0 x 94,0 NIMIKE ALIPAINE % RAGNO PU erittain taipuisa polyuretaaniletku kulutusta kestävä väri vihreä elintarvikelaatu, monikäyttöletku mm. vesi-/paineletkuksi, paineilmatyökaluille sekä maaliletkuksi lämmönkesto -15 C C KOKO mm 6,0 x 10,0 8,0 x 12,0 10,0 x 15,0 13,0 x 19,0 NIMIKE RAGNO PU 6 RAGNO PU 8 RAGNO PU 10 RAGNO PU 13 KIEPPI PITUUS 100 m 60 m 50 m 30 m TYÖ/RÄJ.PAINE bar +20 C 20 / 60 Sivu 54

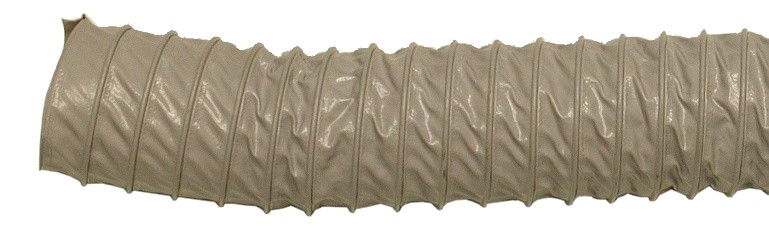

55 3. Kumiosasto LETKUT ILMASTOINTILETKU KLIMA KOKO mm NIMIKE TYÖ/ALIPAINE bar kevytrakenteinen notkea letku esim. hitsauskaasujen poistoon seinämä PVC-päällysteistä kudosta, väri harmaa peitossa oleva jousiterässpiraali lämmönkesto -15 C C valmistuspituus 10 m 51,0 63,0 76,0 82,0 89,0 102,0 114,0 127,0 140,0 152,0 160,0 165,0 178,0 203,0 228,0 254,0 279,0 304,0 315,0 355,0 406,0 G51 G63 G76 G82 G89 G102 G114 G127 G140 G152 G160 G165 G178 G203 G228 G254 G279 G304 G315 G355 G406 0,60 / 0,40 0,50 / 0,30 0,40 / 0,20 0,37 / 0,20 0,34 / 0,18 0,30 / 0,15 0,26 / 0,12 0,24 / 0,10 0,21 / 0,09 0,20 / 0,08 0,19 / 0,07 0,18 / 0,07 0,17 / 0,06 0,15 / 0,05 0,13 / 0,04 0,12 / 0,04 0,11 / 0,03 0,10 / 0,03 0,09 / 0,03 0,08 / 0,02 0,07 / 0,02 POLYURETAANILETKU KOKO mm NIMIKE TYÖPAINE bar llmastointiin ja purunpoistoon kehitetty kovaa kulutusta kestävä letku teräslankakierteellä varustettu polyuretaani väri läpikuultava lämmönkesto -40 C C letku ei kestä alipainetta 50,0 75,0 100,0 127,0 150,0 160,0 PU50 PU75 PU100 PU127 PU150 PU160 0,28 0,26 0,22 0,17 0,15 0,10 Sivu 55

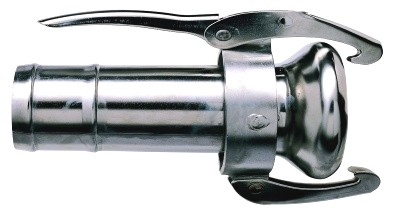

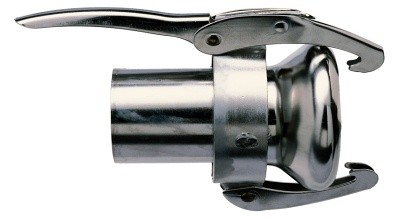

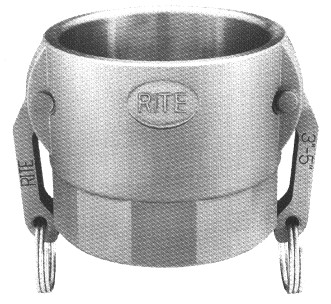

56 3. Kumiosasto LIITTIMET PIKALIITINOSAT JKP-MALLI 42 SFS 4428 PALLOMAINEN LEUKALIITIN KVS UROSLIITIN LETKUKARALLA G = galvanoitu A = alumiini S = haponkestävä SIS 2343 Liitin Koko Yhde Letkuyhde L2 mm Paino kg KVS , Nimike G A S KVS , KVS , KVS * , KVS * , KVS , KVS , KVS , KVS , KVS , KVS , KVS , KVS , *poistumassa valikoimasta KMS NAARASLIITIN LETKUKARALLA Liitin Koko Yhde Sivu 56 Letkuyhde L1 mm Paino kg KMS , Nimike G A S KMS , KMS , KMS * , KMS * , KMS , KMS , KMS , KMS , KMS , KMS , KMS , KMS , *poistumassa valikoimasta

57 3. Kumiosasto LIITTIMET KVG UROSLIITIN KIERTEELLÄ Liitin Koko Yhde L1 mm L2 mm Paino kg Nimike G A S KVG , KVG , KVG , KVG , KVG * , KVG * , KVG , KVG , KVG , KVG , KVG , KVG , KVG , KVG *poistumassa valikoimasta KMG NAARASLIITIN KIERTEELLÄ Liitin Koko Yhde L1 mm L2 mm Paino kg KMG , KMG , Nimike G A S KMG , KMG , KMG * , KMG * , KMG , KMG , KMG , KMG , KMG , KMG , KMG , KMG *poistumassa valikoimasta Sivu 57

58 3. Kumiosasto LIITTIMET KKV UROSLIITIN HITSATTAVA Liitin Koko Ø L1 mm Paino kg Nimike G A S KKV , KKV 38 42,4 55 0, KKV 48 50,8 70 0, KKV 48 60,3 70 0, KKV *60 60,3 70 0, KKV 76 76,1 80 0, KKV 76 88,9 80 0, KKV ,6 85 1, KKV ,3 85 1, KKV , KKV , , KKV , , KKV , , KKV , KKV , , *poistumassa valikoimasta KKM NAARASLIITIN HITSATTAVA Liitin Koko Ø L1 mm Paino kg KKM , KKM 38 42,4 80 0, Nimike G A S KKM 48 50, , KKM 48 60, , KKM *60 60, , KKM 76 76, , KKM 76 88, , KKM , , KKM , , KKM , KKM , , KKM , , KKM , , KKM , KKM , , *poistumassa valikoimasta Sivu 58

59 3. Kumiosasto LIITTIMET KF UROSLIITIN LAIPALLA Liitin Koko Ø L mm Paino kg KF , Nimike G A S * KF KF KF * KF * , KF , KF , KF KF , KF , KF , KF , *poistumassa valikoimasta KE NAARASLIITIN LAIPALLA Liitin Koko Ø L mm Paino kg Nimike G A S * KE , KE , KE , KE * , KE * , KE , KE , KE , KE , KE , KE , KE , *poistumassa valikoimasta Sivu 59

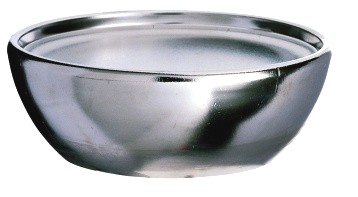

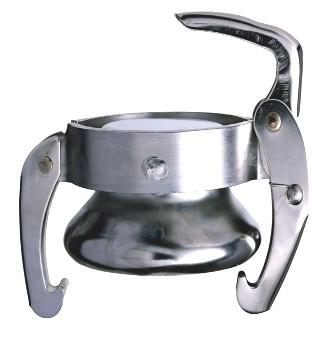

60 3. Kumiosasto LIITTIMET KXM KANSI Liitin Koko L mm Paino kg Nimike G A S KXM , KXM , KXM * , KXM , KXM , KXM , KXM , KXM , *poistumassa valikoimasta KXV TULPPA Liitin Koko L mm Paino kg Nimike G A S KXV , KXV , KXV * , KXV , KXV , KXV , KXV , KXV , *poistumassa valikoimasta Sivu 60

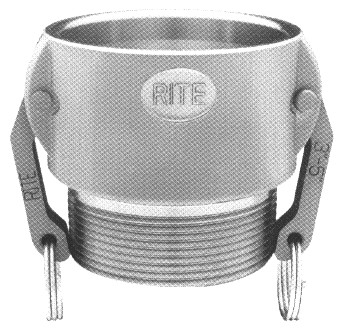

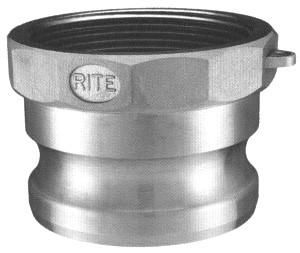

61 3. Kumiosasto LIITTIMET JKP-NOKKAVIPULIITTIMET Malli A = sisäpuolinen kierre (SFS tunnus = V) Malli F = ulkopuolinen kierre (SFS tunnus = VI) Malli E = letkuun (SFS tunnus = VIII) A = alumiini B = pronssi SS = haponkestävä AISI 316 PP = polypropyleeni UROSLIITTIMET KOKO NS mm MALLI A MALLI F MALLI E ½ 13 A 50 A A 50 B A 50 SS F 50 A F 50 B F 50 SS E 50 A E 50 B E 50 SS ¾ -½ liitin ¾, kierre/ kara ½ ¾ ¼ 32 1½ 38/ ½ 63/ A 75/50 A A 75/50 B A 75/50 SS A 75 A A 75 B A 75 SS A 75 PP A 100 A A 100 B A 100 SS A 100 PP A 125 A A 125 B A 125 SS A 125 PP A 150 A A 150 B A 150 SS A 150 PP A 200 A A 200 B A 200 SS A 200 PP A 250 A A 250 B A 250 SS A 300 A A 300 B A 300 SS A 300 PP A 400 A A 400 B A 400 SS F 75/50 A F 75/50 B F 75/50 SS F 75 A F 75 B F 75 SS F 75 PP F 100 A F 100 B F 100 SS F 100 PP F 125 A F 125 B F 125 SS F 125 PP F 150 A F 150 B F 150 SS F 150 PP F 200 A F 200 B F 200 SS F 200 PP F 250 A F 250 B F 250 SS F 300 A F 300 B F 300 SS F 300 PP F 400 A F 400 B F 400 SS E 75/50 A E 75/50 B E 75/50 SS E 75 A E 75 B E 75 SS E 75 PP E 100 A E 100 B E 100 SS E 100 PP E 125 A E 125 B E 125 SS E 125 PP E 150 A E 150 B E 150 SS E 150 PP E 200 A E 200 B E 200 SS E 200 PP E 250 A E 250 B E 250 SS E 300 A E 300 B E 300 SS E 300 PP E 400 A E 400 B E 400 SS A 500 A A 500 B A 500 SS F 500 A F 500 B F 500 SS E 500 A E 500 B E 500 SS A 600 A A 600 B A 600 SS F 600 A F 600 B F 600 SS E 600 A E 600 B E 600 SS Sivu 61

62 3. Kumiosasto LIITTIMET JKP-NOKKAVIPULIITTIMET Malli D = sisäpuolinen kierre (SFS tunnus = I ) Malli B = ulkopuolinen kierre (SFS tunnus = II ) Malli C = letkuun (SFS tunnus = IV ) A = alumiini B = pronssi SS = haponkestävä AISI 316 PP = polypropyleeni NAARASLIITTIMET KOKO NS mm MALLI D MALLI B MALLI C ½ 13 D 50 A D 50 B D 50 SS B 50 A B 50 B B 50 SS C 50 A C 50 B C 50 SS ¾ -½ liitin ¾, kierre/ kara ½ ¾ ¼ 32 1½ 38/ ½ 63/ D 75/50 A D 75/50 B D 75/50 SS D 75 A D 75 B D 75 SS D 75 PP D 100 A D 100 B D 100 SS D 100 PP D 125 A D 125 B D 125 SS D 125 PP D 150 A D 150 B D 150 SS D 150 PP D 200 A D 200 B D 200 SS D 200 PP D 250 A D 250 B D 250 SS D 300 A D 300 B D 300 SS D 300 PP D 400 A D 400 B D 400 SS B 75/50 A B 75/50 B B 75/50 SS B 75 A B 75 B B 75 SS B 75 PP B 100 A B 100 B B 100 SS B 100 PP B 125 A B 125 B B 125 SS B 125 PP B 150 A B 150 B B 150 SS B 150 PP B 200 A B 200 B B 200 SS B 200 PP B 250 A B 250 B B 250 SS B 300 A B 300 B B 300 SS B 300 PP B 400 A B 400 B B 400 SS C 75/50 A C 75/50 B C 75/50 SS C 75 A C 75 B C 75 SS C 75 PP C 100 A C 100 B C 100 SS C 100 PP C 125 A C 125 B C 125 SS C 125 PP C 150 A C 150 B C 150 SS C 150 PP C 200 A C 200 B C 200 SS C 200 PP C 250 A C 250 B C 250 SS C 300 A C 300 B C 300 SS C 300 PP C 400 A C 400 B C 400 SS D 500 A D 500 B D 500 SS B 500 A B 500 B B 500 SS C 500 A C 500 B C 500 SS D 600 A D 600 B D 600 SS B 600 A B 600 B B 600 SS C 600 A C 600 B C 600 SS Sivu 62

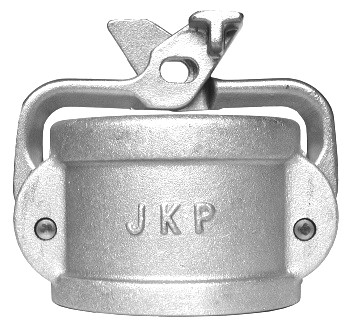

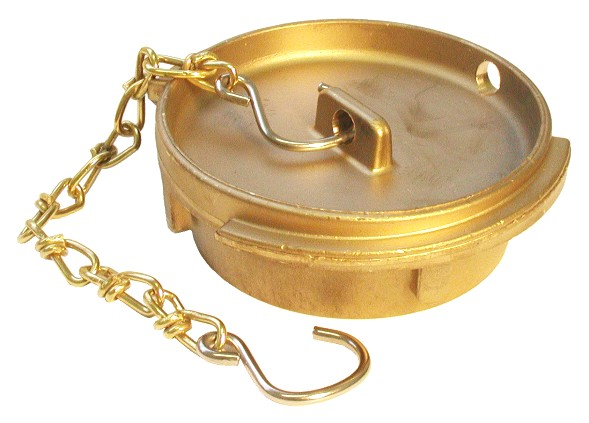

63 3. Kumiosasto LIITTIMET Malli DP = tulppa (SFS tunnus = IX) Malli DC = kansi (SFS tunnus = X) Malli JKP = lukittava kansi SS kahvoilla A = alumiini B = pronssi SS = haponkestävä AISI 316 PP = polypropyleeni TULPAT JA KANNET KOKO NS mm MALLI DP MALLI DC MALLI JKP ½ 13 ¾ ¼ 32 DP 50 A DP 50 B DP 50 SS DP 75 A DP 75 B DP 75 SS DP 75 PP DP 100 A DP 100 B DP 100 SS DP 100 PP DP 125 A DP 125 B DP 125 SS DP 125 PP DC 50 A DC 50 B DC 50 SS DC 75 A DC 75 B DC 75 SS DC 75 PP DC 100 A DC 100 B DC 100 SS DC 100 PP DC 125 A DC 125 B DC 125 SS DC 125 PP 1½ 38/40 DP 150 A DP 150 B DP 150 SS DP 150 PP DC 150 A DC 150 B DC 150 SS DC 150 PP ½ 63/ DP 200 A DP 200 B DP 200 SS DP 200 PP DP 250 A DP 250 B DP 250 SS DP 300 A DP 300 B DP 300 SS DP 300 PP DP 400 A DP 400 B DP 400 SS DC 200 A DC 200 B DC 200 SS DC 200 PP DC 250 A DC 250 B DC 250 SS DC 300 A DC 300 B DC 300 SS DC 300 PP DC 400 A DC 400 B DC 400 SS JKP37 2 L A JKP38 3 L A JKP62 4 L A DP 500 A DP 500 B DP 500 SS DC 500 A DC 500 B DC 500 SS DP 600 A DP 600 B DP 600 SS DC 600 A DC 600 B DC 600 SS Tilatessasi liittimiä mainitse: liitinmalli, koko, materiaali. Esim. DP 200 A = tulppa, 2, alumiini. Tilauksesta saatavana mm. erikoislukituslaitteella naarasliittimet, supistus-/laajennusosat sekä naarasliittimet 90º kulmalla. Sivu 63

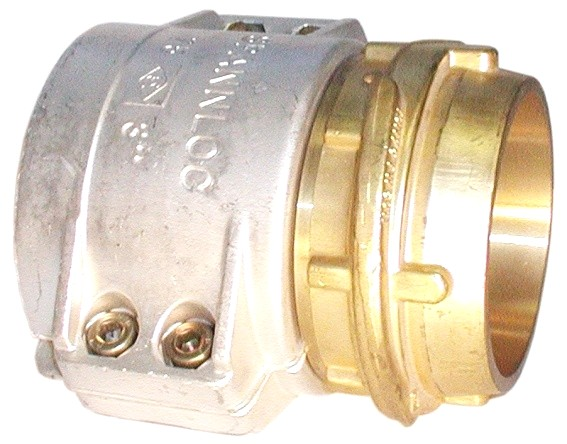

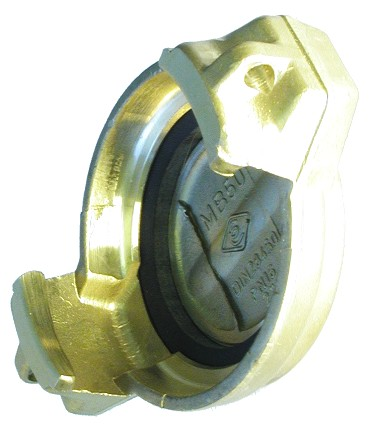

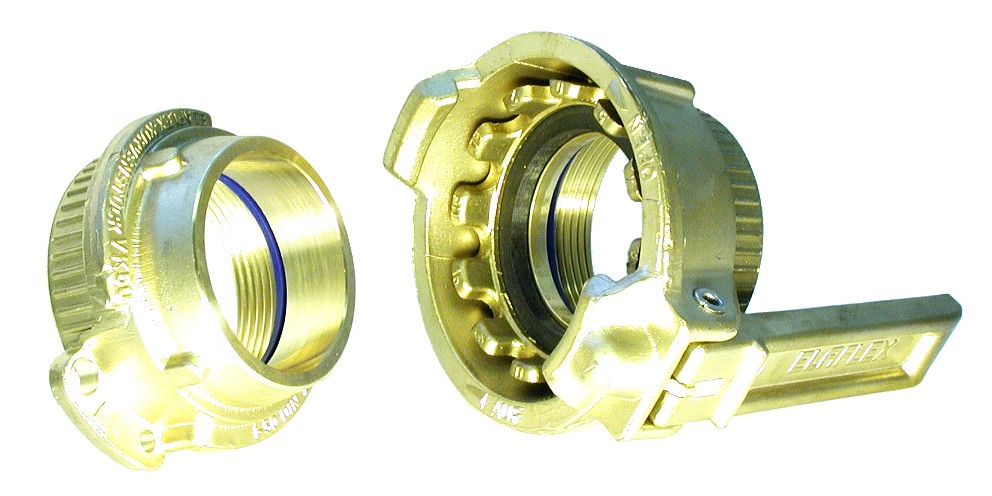

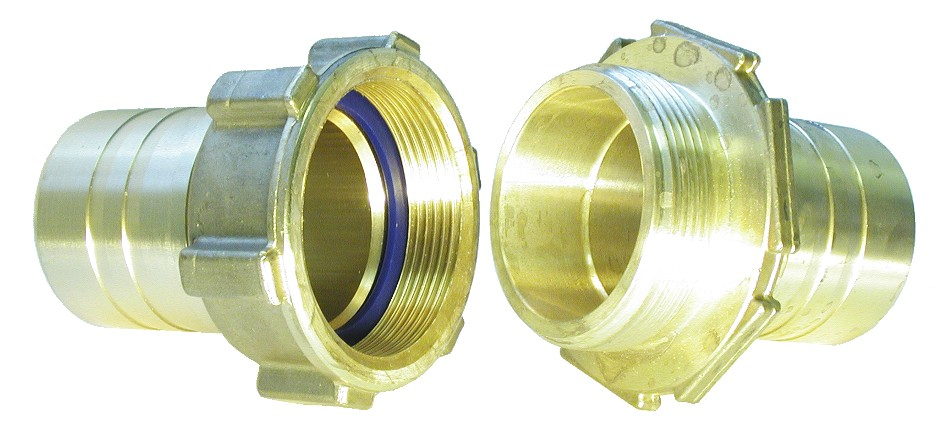

64 3. Kumiosasto SÄILIÖAUTOLIITTIMET LIITTIMET VK DIN MK DIN SÄILIÖAUTOLIITTIMET DIN Koot: 2-4 DN 50 - DN 100 kierteelliset ja letkukaralliset Valmistusmateriaalit: messinki haponkestävä teräs alumiini VKC DIN MB DIN VB DIN KIERRELIITTIMET LETKUKARALLA Koot: ½ - 4 DN 13 - DN 100 Kierteet: suora R, BSP sisäkierre suora R, ulkokierre BSP, NPT MC VC Valmistusmateriaalit: messinki haponkestävä teräs ja tinattu messinki Kauluspanta: alumiini haponkestävä teräs Sivu 64

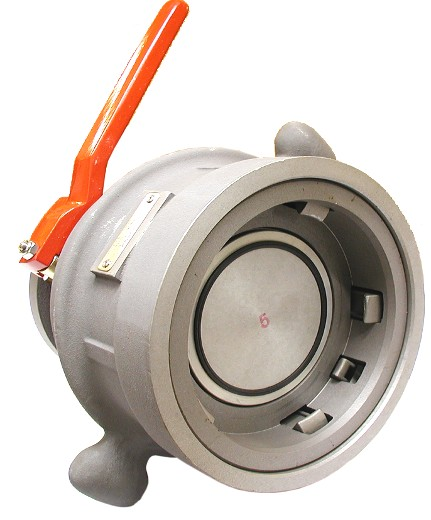

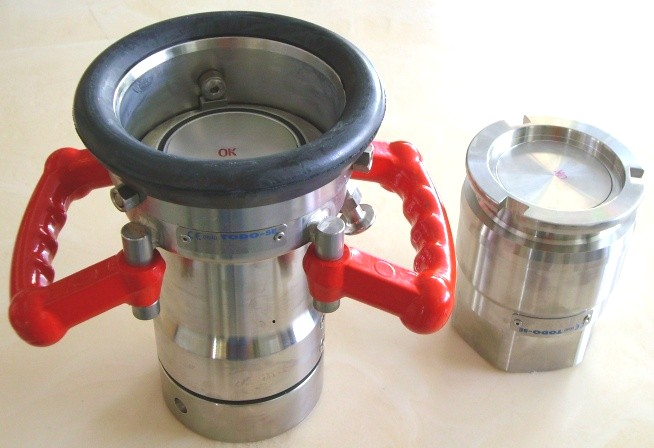

65 3. Kumiosasto LIITTIMET TIPPAVAPAAT TEOLLISUUSLIITTIMET TODO-MATIC Valmistuskoot: 3/4-6 (DN 19 - DN 150) Materiaalit: alumiini punametalli haponkestävä teräs Yhteet: sisäkierre R sisäkierre NPT sisäkierre NPSF laipat Tiivisteet: Viton Nitriili EPDM Kalrez Käyttöpaine: 10 bar, kytkentäpaine 7 bar API 4 LIITTIMET API-4 liittimet säiliöautojen alatäyttölastaukseen TTMA-laipalla ja TW-laipalla Urosliittimiä saatavana myös kahvallisina Sivu 65

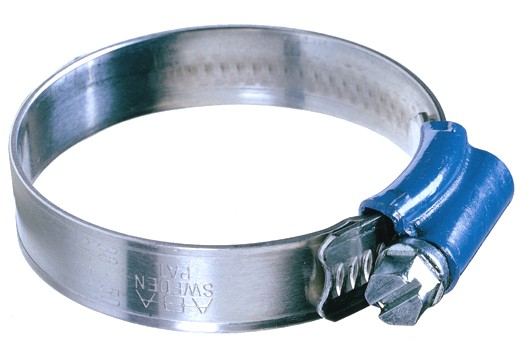

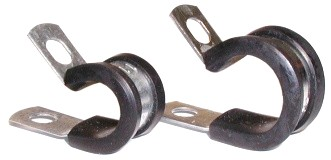

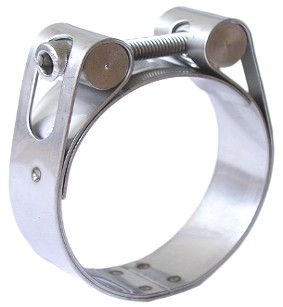

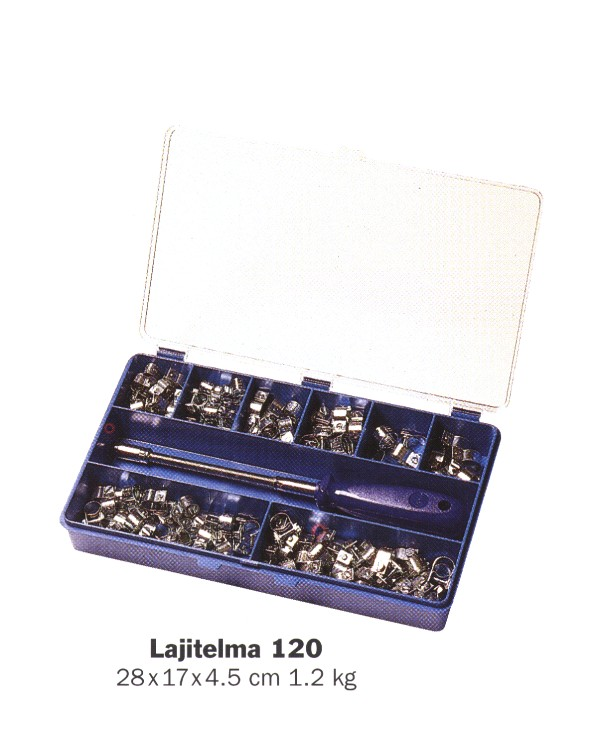

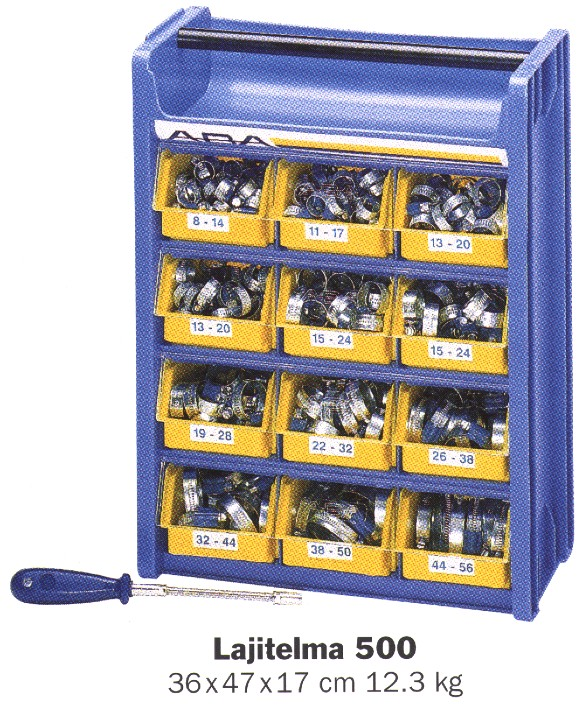

66 3. Kumiosasto KIRISTIMET KIRISTIMET sinipesä sinkitty sinipesä Nova sinkitty ruostumaton AISI 304 haponkestävä AISI 316 koot: Power clamp: sinkitty haponkestävä 1-pulttiset 2-pulttiset 2-korvakiristimet Asennussiteet Mini-ABA KIRISTINLAJITELMAT Sivu 66

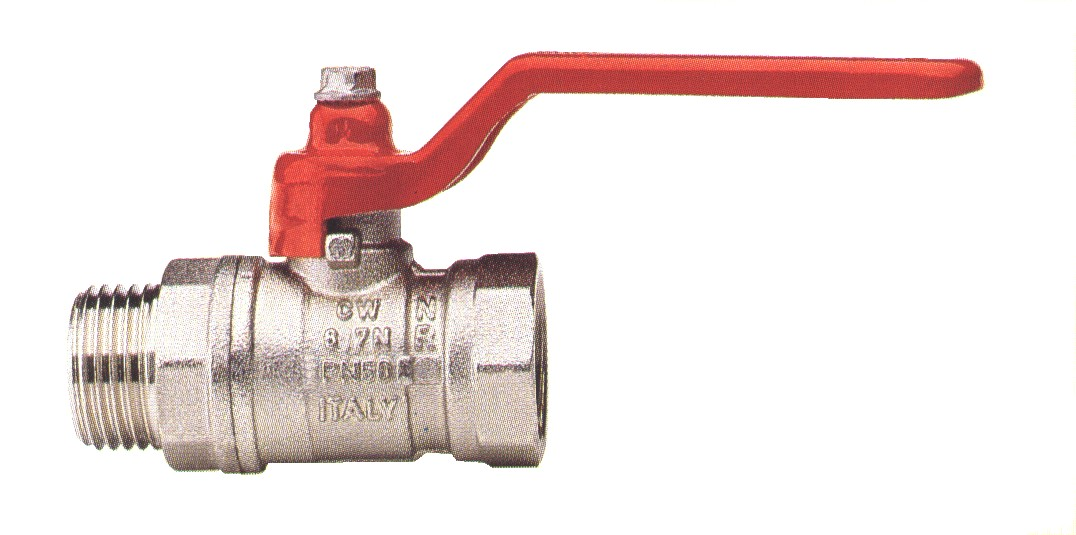

67 TYYPPI 111 JA 080 JKP-PALLOVENTTIILIT 3. Kumiosasto Tyyppi 111 ja kuristettu, koot ¼ täysiaukkoinen, koot ¼ - 2 sisäkierre / sisäkierre messinkirunko, niklattu pallo kovakromattu teflontiivisteet TYYPPI 112 Tyyppi 112 Kuristettu, koot ¼ - 2 sisäkierre / ulkokierre messinkirunko, niklattu pallo kovakromattu teflontiivisteet Sivu 67

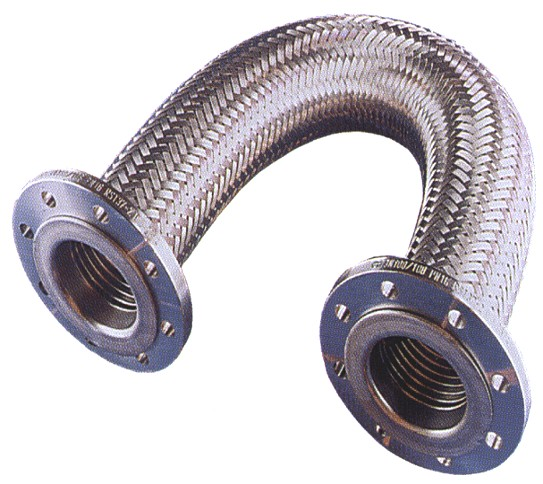

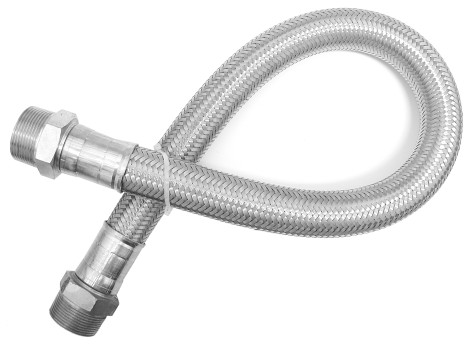

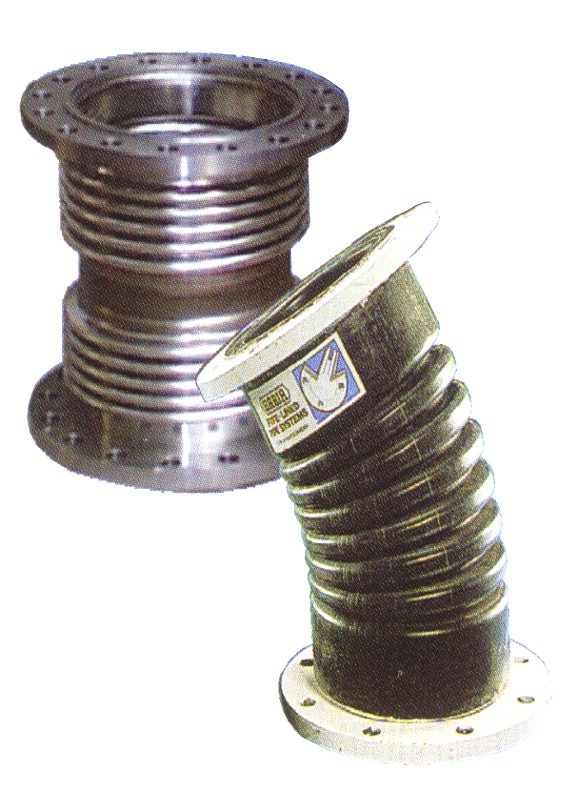

68 3. Kumiosasto METALLIPALJETASAIMET METALLIPALJETASAIMET JA METALLILETKUT Käyttökohteet: putkistojen pituusmuutosten kompensoinnit höyrynsiirtolinjat ja pakokaasujärjestelmät juoma- ja meriveden siirtoputkistot erilaisten öljyjalosteiden, kemikaalien ja jäähdytysnesteiden siirtoputkistot Tekniset tiedot: Kokoluokat: DN 20 - DN 2500 Lämpötila-alue: -270ºC ºC Paine: Max 320 bar Laatusertifikaatit: Det Norske Veritas,TÜV, Germanischer Lloyd, Bureau Veritas, BWB, DVGW, Lloyd s Register of Shipping, Russian Maritime Register of Shipping, DB, VdS. METALLILETKUT Käyttötarkoitukset: polttoaine-, kemikaali- ja pakokaasuputket jäähdytyslaitteet, kylmäkompressorit ja paineilmalaitteet pakokaasuputket ja konehuoneiden ilmastointi kaasujen siirto ja kaasutiiviit johtosuojukset palosuojelu- ja turvalaitteet mittaus- ja seurantalaitteet Tekniset tiedot: Kokoluokat: DN 6 DN 400 Lämpötila-alue: -270ºC ºC Paine: Max 420 bar Laatusertifikaatit: Det Norske Veritas,TÜV, Germanischer Lloyd, Bureau Veritas, BWB, DVGW, Lloyd s Register of Shipping, Russian Maritime Register of Shipping, DB, VdS. Sivu 68
