1 Asiantuntija nesteiden ja kaasujen mittaamisessa ja siirtämisessä Tuoteluettelo KUMIOSASTO

2 Sisällys 3. Kumiosasto s. 3 Ympäristötuotteet, öljyntorjuntapuomit s. 3 Letkut s. 5 Liittimet s. 26 Kiristimet s. 36 JKP-palloventtiilit s. 37 Metallipaljetasaimet, metalliletkut s. 38

3 YMPÄRISTÖTUOTTEET 3. Kumiosasto IMEYTYSRAKEET Ympäristöystävälliset ja edulliset Reo Amos tuotteet erilaisten öljyvahinkojen torjumiseen Öljyn ja kemikaalien imeytysrae Imukyky *öljylle ja ** vedelle NIMIKE NIMI IMUKYKY TILAVUUS PAKKAUS UEDC20 ECO-DRY COMPACT Imeytysrae *27 l **26 l 50 l 20 kg IMEYTYSAINEET Öljyn imeytysmatto erottaa öljyn vedestä kevyt kelluu vedessä puristamalla kuiva Harmaa - vedelle, öljylle ja öljypohj. aineille - osa kemikaaleista (MEK-ryhmä) Pinkki - hapoille Valkoinen - öljylle ja öljypohjaisille aineille - osa kemikaaleista (MEK-ryhmä) IMEYTYSPUOMI Öljyn imeytyspuomi materiaali polypropyleeni spaghettimalli Sivu 3

4 ÖLJYNTORJUNTAPUOMIT YMPÄRISTÖTUOTTEET NOFI BoomBag öljyntorjuntapuomi Nopein käyttöönottoaika öljyvahingon leviämisen estämiseksi satamissa, tuloväylissä ja salmissa. Varusteet: Suojapeite Nostoköydet Laiturin reunan suojakangas Puomin hinausköydet Poiju Ajoankkuri Pakkauksen hinausköydet Pakkausmatto Varaosat Varaköydet Käyttöohjeet ÖLJYNKERÄÄJÄ NOFI Harbour Buster öljynkerääjä Nofi Harbour Buster -sarja useita eri kokoja satamakäytöstä avomerikäyttöön SKIMMERI Harja/disketti öljynkeräykseen Sivu 4

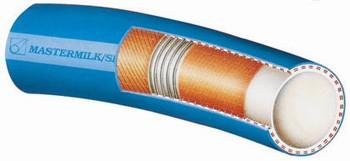

5 LETKUT 3. Kumiosasto ELINTARVIKELETKU C 8021 "CH-44" nestemäisten elintarvikkeiden paineletku ei anna makua eikä hajua nesteille sisä- ja ulkokumi ovat eläin- ja kasvisrasvoja kestäviä ulkokumi vaalean harmaa NBR/PVC, 1 sininen raita, sisäkumi vaalea NBR PVA-vahvikkeet ennen käyttöönottoa suositellaan letkun huuhtelemista 5% soodaliuoksella lämmönkesto -20 C C valmistuspituus 50 m 6,3 x 15,0 9,5 x 18,5 12,7 x 21,6 15,9 x 25,1 19,1 x 28,6 25,4 x 35, / 60 ELINTARVIKELETKU C 8024 nestemäisten elintarvikkeiden ja juomaveden paineletku ei anna makua eikä hajua nesteille sisä- ja ulkokumi ovat eläin- ja kasvisrasvoja kestäviä ulkokumi sininen NBR/PVC, sisäkumi valkoinen NBR PVA-vahvikkeet ennen käyttöönottoa suositellaan letkun huuhtelemista 5% soodaliuoksella hyväksyntä: BGA luku XXI, kat.2 lämmönkesto -20 C C valmistuspituus 50 m 12,7 x 21,6 15,9 x 25,1 19,1 x 28,6 25,4 x 35, / 60 ELINTARVIKELETKU C 8037 nestemäisten elintarvikkeiden paineletku ei anna makua eikä hajua nesteille ulkokumi sininen NR, sisäkumi vaalea NBR-NR polyesterivahvikkeet ennen käyttöönottoa suositellaan letkun huuhtelemista 5% soodaliuoksella lämmönkesto -30 C C 32,0 x 44,0 38,0 x 50,0 51,0 x 63,0 63,0 x 75,0 76,0 x 88,0 102,0 x 114, / / / 30 7 / 20 7 / 20 5 / 15 ELINTARVIKELETKU MASTERMILK S/D nestemäisten elintarvikkeiden imu-/paineletku ei anna makua eikä hajua nesteille ulkokumi synteettinen, sininen, sisäkumi vaalea NBR polyesterivahvikkeet ja terässpiraali FDA standardien mukainen 38,0 x 50,0 51,0 x 63,0 Mastermilk 38 Mastermilk / / 30 Sivu 5

6 LETKUT ELINTARVIKELETKU C 8039 nestemäisten elintarvikkeiden imuun ja purkaukseen ei anna makua eikä hajua nesteille ulkokumi poimupintainen sininen, sisäkumi sileä, vaalea polyesterivahvikkeet + terässpiraali ennen käyttöönottoa suositellaan letkun huuhtelemista 5% soodaliuoksella lämmönkesto -20 C C 32,0 x 43,0 38,0 x 49,0 45,0 x 57,0 51,0 x 63,0 63,0 x 76,0 76,0 x 90,0 89,0 x 105,0 102,0 x 119, / 18 OLUTLETKU C 8035 oluen siirtoletku ulkokumi punainen CR/NR sisäkumi valkoinen NR polyesterivahvikkeet lämmönkesto -40 C C 32,0 x 45, / 30 TERÄSKUDOSHÖYRYLETKU MTG korkeat paine- ja varmuusvaatimukset täyttävä letku täyttää standardin BS 5342, Type 2 class A sisäkumi musta EPDM ulkokumi punainen EPDM, kulutusta kestävää teräsvahvikkeet, toimii myös maadoitusjohtona lämmönkesto -40 C C erikoistilauksesta myös öljynkestävällä ulkokumilla KOKO mm NIMIKE TYÖPAINE bar C 13,0 x 26,0 19,0 x 33,0 25,0 x 41,0 32,0 x 48,0 38,0 x 55,0 51,0 x 68, MEIJERIHÖYRYLETKU C 1518 meijereiden höyry- ja kuumavesiletku ulko-/ sisäkumi valkoinen EPDM polyesterivahvikkeet lämmönkesto -30 C C höyrykäytössä letkun päässä ei saa käyttää sulkuventtiiliä suuremmat koot tilauksesta KOKO mm 13,0 x 25,0 16,0 x 28,0 19,0 x 32,0 25,0 x 38,0 NIMIKE TYÖPAINE bar C 7 Sivu 6

7 LETKUT HITSAUSLETKU C 2812 hapelle, C 2813 asetyleenille sininen hapelle, punainen asetyleenille ulkokumi rihlattu EPDM, sisäkumi musta EPDM polyesterivahvikkeet lämmönkesto -40 C C letkut täyttävät standardin ISO 3821 valmistuspituus 50 m, erikoistilauksesta 100 m 5,0 x 11,4 6,3 x 12,9 8,0 x 14,8 9,5 x 16, / / / / / 60 KAKSOISHITSAUSLETKU C 2820 "TV00" rinnakkaishitsausletku, happi- ja asetyleeniletku, yhteen vulkanoitu sininen hapelle, punainen asetyleenille ulkokumi EPDM, sisäkumi musta EPDM polyesterivahvikkeet lämmönkesto -40 C C letkut täyttävät standardit SIS , DIN 8541, ISO 3821 valmistuspituus 50 m erikoistilauksesta myös muita kieppikokoja 5,0 x 11,4 6,3 x 13,5 8,0 x 15,2 9,5 x 16, / 60 KAKSOISHITSAUSLETKU NES- TEKAASU/HAPPI C 2808 rinnakkaishitsausletku polttoleikkaukseen, happi- ja nestekaasuletku, yhteen vulkanoitu sininen hapelle, oranssi nestekaasulle täyttää standardin EN 559 ulkokumi SBR, sisäkumi musta NBR polyesterivahvikkeet lämmönkesto -25 C C valmistuspituus 50 m 6,3 x 12,9 9,5 x 17, / 60 Sivu 7

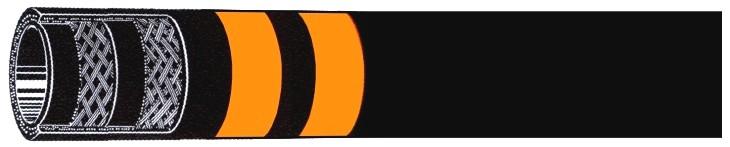

8 LETKUT ARGONLETKU C 2823 argon suojakaasuletku täyttää standardin EN 559 väri musta ulko- sekä sisäkumi CIIR polyesterivahvikkeet lämmönkesto -25 C C valmistuspituus 50 m tilauksesta myös muita kokoja 6, / 60 NESTEKAASULETKUT C 2601 oranssi nestekaasuletku täyttää standardin EN 559 ulkokumi oranssi NBR / PVC sisäkumi musta NBR polyesterivahvikkeet lämmönkesto: -30 C C valmistuspituus 50 m 6,3 x 12,9 10,0 x 16, / 60 korkeapaineletku 9,0 x 19, / 120 NESTEKAASULETKU E LPG nestekaasujen siirtoletku täyttää standardin EN1762 nestekaasuille ja DIN propaanille ja butaanille sisäkumi sileä NBR ulkokumi sileä CR, perforoitu, sähköä johtavaa, 2 oranssia tunnistusrengasta lämmönkesto: -30 C C 2 tekstiilivahviketta sekä tinatut kuparisäikeet Lämpötiloissa alle +1 C voidaan butaania ainoastaan imeä. Erikoistilauksesta LPG-LT, lämpötila -50 C. 10,0 x 19,0 13,0 x 23,0 16,0 x 26,0 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 52,0 50,0 x 66,0 75,0 x 93,0 LPG10 LPG13 LPG16 LPG19 LPG25 LPG32 LPG38 LPG50 LPG75 25 / 40 Sivu 8

9 LETKUT LIUOTINAINELETKU E LM JA LMS LM ilman spiraalia / LMS terässpiraalilla sisäkumi sileä, antistaattinen, sininen erikoiskumi ulkokumi sileä, musta NBR, sähköä johtavaa, 1 sininen tunnistusrengas 2 tekstiilivahviketta, maadoituskuparisäikeet, LMS:ssä lisäksi terässpiraali lämmönkesto -20 C C (lyhytaikaisesti +70 C) KOKO mm NIMIKE TYÖ/KOEPAINE bar 13,0 x 22,0 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 51,0 50,0 x 64,0 65,0 x 79,0 75,0 x 90,0 100,0 x 116,0 LM13 LM19 LM25 LMS32 LMS38 LMS50 LMS65 LMS75 LMS / 25 YLEISHAPPO-/ KEMIKAALILETKU E EFS nestemäisten kemikaalien, happojen ja elintarvikkeiden imu-/paineletku sisäpinta valkoinen TFE:n, HFP:n ja VDF:n sekoitus, sileä ulkokumi CR musta, sileä, sähköä johtava, tunnistusvärikoodi sininen, valkoinen, punainen 2 tekstiilivahviketta kuparisäikeillä maadoitukseen + galvanoitu terässpiraali lämmönkesto -30 C C KOKO mm NIMIKE TYÖ/KOEPAINE bar 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 51,0 50,0 x 64,0 65,0 x 78,0 75,0 x 90,0 100,0 x 116,0 EFS19 EFS25 EFS32 EFS38 EFS50 EFS65 EFS75 EFS / 25 LIUOTIN-, HAPPO- JA KEMIKAALILETKU C 2300 yleiskemikaaliletku ulkokumi vihreä EPDM sisäpinta poikkisidottu polyetyleeni XLPE polyesterivahvikkeet + 2 galvanoitua terässpiraalia maadoitusjohto lämmönkesto -30 C C 25,0 x 39,0 32,0 x 46,0 38,0 x 52,4 51,0 x 65,4 76,0 x 92,8 102,0 x 118, / / / / / / 35 Sivu 9

10 LETKUT LIUOTIN-, HAPPO- JA KEMIKAALILETKU E UTS yleiskemikaaliletku, soveltuu n. 95 % käytössä olevan teollisuuskemikaalin ja hapon imu-/paineletkuksi ulkokumi musta sileä EPDM, sähköä johtava, (tunnistusvärikoodi sin./valk./sin.) sisäpinta polyetyleeni, sileä 2 tekstiilivahviketta + kuparisäikeitä maajohtona + galvanoitu terässpiraali lämmönkesto -30 C C KOKO mm 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 51,0 50,0 x 64,0 75,0 x 90,0 100,0 x 118,0 NIMIKE UTW19 UTW25 UTW32 UTW38 UTW50 UTW75 UTW100 TYÖ/KOEPAINE bar 16 / 25 Toimitamme UTD-paineletkua tilauksesta. KEMIKAALILETKU C HYPALON 2323 imu-/paineletku alipaineen kesto 90% sisäkumi musta sileä CSM polyesterivahvikkeet + 2 terässpiraalia + maadoitusjohto ulkokumi sininen CR, kääritty lämmönkesto -30 C C Huom. Tarkista kumilaadun soveltuvuus kestävyystaulukosta. KOKO mm 25,0 x 39,0 38,0 x 52,5 51,0 x 65,5 76,0 x 93,0 NIMIKE TYÖ/RÄJ.PAINE bar 10 / 40 Muita kokoja tilauksesta. KEMIKAALI-/HAPPOLETKU E ELAFLON PLUS FEP imu-/paineletku sisäkumi Teflon FEP, saumaton, läpinäkyvä, sileä ja sähköä johtamaton ristikkäinen kuparipunosvahvike välikerroskumi EPDM galvanoitu terässpiraali (ei mallissa D) ulkokumi EPDM, vaalean harmaa (koot musta) lämmön kesto 30ºC ºC 13,0 x 23,0 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 51,0 50,0 x 66,0 63,0 x 79,0 75,0 x 91,0 100,0 x 116,0 FEP 13 D FEP 19 FEP 25 FEP 32 FEP 38 FEP 50 FEP 63 FEP 75 FEP / 64 Sivu 10

11 LETKUT 3. Kumiosasto SEMENTTILETKU C 2700 kuivasementin ja muiden kuluttavien aineiden imuun sisäkumi NR musta, kovaa kulutusta kestävää ja sähköä johtavaa maadoitusjohto ulkokumi SBR sileä, musta, kulutusta kestävä polyesterivahvikkeet + terässpiraali lämmönkesto -30 C C 76,0 x 94,0 102,0 x 122, / 24 SEMENTTILETKU C 1701 kuivasementin ja muiden kuluttavien aineiden imuun sisäkumi NR musta, kovaa kulutusta kestävää ja sähköä johtavaa maadoitusjohto ulkokumi SBR sileä, musta, kulutusta kestävä polyesterivahvikkeet + terässpiraali lämmönkesto -30 C C 76,0 x 94,8 102,0 x 122, / 24 HIEKAN PUHALLUSLETKU C 1600 erityisesti hiekan puhallukseen sekä kuluttavien aineiden painesiirtoon tarkoitettu letku sisäkumi musta, sileä, kulutusta kestävä ja sähköä johtava NR maadoitusjohto ulkokumi musta, sileä, kulutusta kestävä SBR polyesterivahvikkeet lämmönkesto -30 C C 19,0 x 34,0 25,0 x 40,0 32,0 x 48,0 38,0 x 56,0 51,0 x 73, / 30 Sivu 11

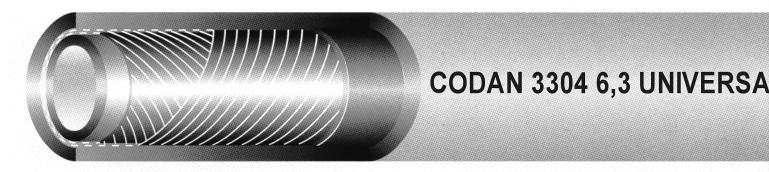

12 LETKUT YLEISPAINELETKU C 3310 paineletku ilmalle, vedelle, kemikaaleille ja autojen jäähdytyslaitteisiin sisä- ja ulkokumi musta, sileä EPDM polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus 50 m 6,3 x 13,1 7,9 x 14,7 9,5 x 16,3 12,7 x 19,9 15,9 x 23,1 19,1 x 27,1 25,4 x 33, / / / / / / 40 8,5 / 33 YLEISPAINELETKU C 3301 sopii esim. kompressoreihin ilmanpaineletkuksi, jäähdytyslaitteisiin, maaliruiskuletkuksi sekä teollisuusvesiletkuksi ja kuumavesikäyttöön sisä- ja ulkokumi musta, sileä EPDM polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus 50 m 6,3 x 14,3 7,9 x 15,9 9,5 x 17,5 12,7 x 21,5 15,9 x 24,7 19,1 x 29,5 25,4 x 36, / / / / / / / 50 VESI- JA PAINELETKU C 3304 paineletku pesu- ja astianpesukoneisiin, paineilmatyökaluihin ja kuumavesikäyttöön sisäkumi musta, sileä EPDM ulkokumi harmaa EPDM polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus 50 m 6,3 x 14,3 7,9 x 15,9 9,5 x 17,5 12,7 x 21,5 15,9 x 24,7 19,1 x 29,5 25,4 x 36, / / / / / / / 50 Sivu 12

13 LETKUT JARRULETKU C 4002, SAE J 1402 A paineletku paineilmajarruille sisäkumi musta, sileä CR, öljynkestävä ulkokumi musta, sileä CR, öljyn-, sään- ja otsoninkestävä polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus 50 m 9,5 x 19,0 11,0 x 21,0 12,5 x 22,5 14,5 x 24, / 63 LUMITYKKILETKU N SNOW-CANNON erityisesti lumitykkeihin kehitetty letku sisäpinta musta, synteettinen kumi ulkopinta keltainen, kovaa kulutusta kestävä synteettinen kudospinta lämmönkesto -40 C C valmistuspituus 20 / 40 m 51,0 SNOW-C 2" 40 / 80 SANITEETTILETKU C veneiden saniteettiletku sisäpinta musta, sileä CIIR ulkokumi valkoinen, EPDM-kääritty polyesterivahvikkeet + 3 terässpiraalia teksti Codan Sanitetsslang taivutussäde 175 mm 38,0 x 49, / 30 SANITEETTILETKU MTG veneiden saniteettiletku hajuja läpäisemätön, notkea letku sisäpinta butyylikumia ulkokumi EPDM-kumia terässpiraalia kieppikoko 40 m 38,0 x 48,0 MTG- SEPTI 5 / 10 Sivu 13

14 LETKUT VESI-/TEOLLISUUSVESILETKU C 1232 sileä punainen vesi-/paineletku sisäkumi musta EPDM ulkokumi punainen EPDM, kääritty polyesterivahvikkeet lämmönkesto -30 C C 32,0 x 42,4 38,0 x 48,4 45,0 x 55,4 51,0 x 61,8 63,0 x 76,2 76,0 x 90,4 102,0 x 116, / 30 JAKELULAITELETKU SLIMLINE LT lyijyttömille polttoaineille kehitetty värillinen letku sisäpinta musta NBR ulkopinta värillinen: vihreä tai musta CR tekstiilivahvikkeissa kupariset maadoitussäikeet lämmönkesto 40 C C 16,0 x 26,0 16,0 x 26,0 19,0 x 31,0 25,0 x 37,0 SL16LT MUS SL16LT VIH SL19LT SL25LT 16 / 80 JAKELULAITELETKU C 3418 "CB 13" polttoaineen jakeluun kehitetty erittäin kestävä letku sisäkumi musta, sileä NBR ulkokumi musta,sileä CR PVA-vahvikkeet + maadoitusjohto lämmönkesto -55 C C valmistuspituus 50 m 15,9 x 25,8 19,1 x 31,1 25,4 x 37, / 80 Sivu 14

15 LETKUT POLTTOAINEIDEN IMU-/PAINELETKU E TW sisäkumi musta, sileä NBR, antistaattinen ulkokumi musta, sileä CR, sähkövastus < 10 6 Ω keltaiset tunnusrenkaat 2 tekstiilivahviketta + terässpiraali lämmönkesto 30 C C (lyhytaikaisesti +110 C) erikoistilauksesta ilmailupolttoaineiden imuletku TW E, letku hyväksytty standardin BS 3158 E ja EN 1361 E mukaan KOKO mm NIMIKE TYÖ/KOEPAINE bar 38,0 x 51,0 50,0 x 64,0 63,0 x 78,0 75,0 x 90,0 100,0 x 116,0 TW38 TW50 TW63 TW75 TW / 25 BITUMILETKU E HBB kuumalle bitumille ja raskaalle polttoöljylle kehitetty erikoisimu-/paineletku sisä-/ulkokumi musta sileä NBR antistaattinen 2 tekstiilivahviketta + terässpiraali lämmönkesto 25 C C valmistuspituus 40m letku ei sovellu ruskohiilitervaöljylle eikä kivihiilitervaöljylle KOKO mm NIMIKE TYÖPAINE bar C 50,0 x 65,0 75,0 x 95,0 100,0 x 117,0 HBB50 HBB75 HBB100 6 Saatavana myös 3 bitumikierreliittimiä letkuun, säiliöihin ja pumppuihin. Sivu 15

16 LETKUT LENTOKONETANKKAUS- LETKU E PHD-F lentokonepolttoaineiden imu-/paineletku letku on hyväksytty standardin EN 1361 F:1997 ja BS 3158 F:1985 mukaan sisäkumi musta, sileä NBR, antistaattinen ulkokumi musta, sileä CR, sähkövastus Ω välillä, 3 keltaista tunnistusrengasta 2 tekstiilivahviketta + polyamidispiraali lämmönkesto 30 C C KOKO mm NIMIKE TYÖ/KOEPAINE bar 38,0 x 54,0 50,0 x 67,0 63,0 x 81,0 PHD38 F PHD50 F PHD63 F 20 / 40 LENTOKONETANKKAUS- LETKU E HD-C lentokonepolttoaineen tankkausletku letku on hyväksytty standardin EN 1361 F:1997 ja BS 3158 F:1985 mukaan sisäkumi musta, sileä NBR, antistaattinen ulkokumi musta, sileä CR, sähkövastus Ω välillä, 2 keltaista tunnistusrengasta 2 tekstiilivahviketta lämmönkesto 30 C C erikoistilauksesta HD-C LT lämpötila - 50 C KOKO mm NIMIKE TYÖ/KOEPAINE bar 19,0 x 31,0 25,0 x 37,0 32,0 x 44,0 38,0 x 51,0 50,0 x 66,0 63,0 x 79,0 75,0 x 91,0 100,0 x 116,0 HD19 C HD25 C HD32 C HD38 C HD50 C HD63 C HD75 C HD100 C 20 / 40 PAKOPUTKILETKU C 2006 vesijäähdytteisten venemoottoreiden pakoputkiletku Norske Veritaksen ja Lloydsin hyväksymä letku sisäpinta musta, sileä NBR polyesterivahvikkeet + 2 terässpiraalia ulkopinta musta, sileä CR, tulenkestävä lämmönkesto -40 C C 25,0 x 34,0 30,0 x 39,0 32,0 x 41,0 38,0 x 48,0 40,0 x 50,0 45,0 x 55,0 51,0 x 61,0 57,0 x 67,0 63,0 x 74,5 76,0 x 89,0 90,0 x 103,0 102,0 x115, / 15 Sivu 16

17 LETKUT POLTTOAINELETKU C 3106 lyijyttömälle bensiinille kehitetty kangaspäällysteinen letku sisäkumi musta, sileä NBR/PVC ulkopinta musta, rayonkudos lämmönkesto -30 C C valmistuspituus 30 m 3,5 x 7,5 4,5 x 9,5 5,0 x 10,0 5,5 x 10,5 6,0 x 11,0 7,0 x 12,0 7,5 x 12,5 8,0 x 13,0 9,0 x 14,0 10,0 x 15,0 11,0 x 16, ,5 / / / / / 39 9 / 35 9 / 35 8 / 32 6 / 23 6 / 23 5 / 20 POLTTOAINELETKU C 3123 lyijyttömälle bensiinille kehitetty letku sisäkumi NBR ulkokumi CR polyesterivahvikkeet lämmönkesto -30ºC ºC valmistuspituus 15 m, toimitetaan kelalla 5,7 x 12,0 6,3 x 13,0 7,7 x 14,0 9,5 x 16, / 30 ÖLJYNPAINELETKU C 3006 antistaattinen öljyletku soveltuu myös bensiinin lyhytaikaiseen siirtoon väri musta ulkokumi sileä CR sisäkumi NBR polyesterivahvikkeet lämmönkesto -40 C C valmistuspituus 50 m 6,3 x 14,3 7,9 x 15,9 9,5 x 17,5 12,7 x 21,5 15,9 x 24,7 19,1 x 29,5 22,3 x 33,1 25,4 x 36, / / / / / / / / 50 Sivu 17

18 3.Kumiosasto LETKUT ÖLJYNPAINELETKU C 3009 yleisletku öljytuotteille soveltuu myös bensiinin lyhytaikaiseen siirtoon väri musta ulkokumi sileä NBR / EPDM sisäkumi NBR polyesterivahvikkeet lämmönkesto -30 C C valmistuspituus 50 m 6,3 x 12,7 8,0 x 14,4 9,5 x 16,4 12,7 x 19,6 15,9 x 22,9 19,1 x 27,0 25,4 x 33, / 45 ÖLJYNPURKAUSLETKU C 1902 CANADA polttoaine- ja öljynpaineletku, aromaattipitoisuus max. 50 % soveltuu erittäin hyvin säiliöautojen kelaletkuksi sisäkumi musta, sileä NBR polyesterivahvikkeet + maadoitusjohto ulkokumi musta, sileä, kääritty CR, sään ja kulutuksen kestävä lämmönkesto -40 C C 28,0 x 40,0 32,0 x 44,8 38,0 x 50,8 40,0 x 52,8 45,0 x 59,0 51,0 x 65,0 57,0 x 71,4 60,0 x 74,8 63,0 x 77,4 70,0 x 84,8 76,0 x 91,6 89,0 x 105,6 102,0 x 118, / 30 ÖLJYN IMU-/ PAINELETKU C 2901 TEXAS polttoaineiden imuun ja painepurkaukseen kehitetty letku, aromaattipitoisuus max. 50 % standardin BS 3492/2B mukaan sisäkumi musta, sileä NBR polyesterivahvikkeet + 2 terässpiraalia + maadoitusjohto ulkokumi musta, sileä, kääritty CR, sään ja kulutuksen kestävä lämmönkesto -40 C C Sivu 18 25,0 x 35,0 32,0 x 42,2 38,0 x 49,6 45,0 x 56,6 51,0 x 62,6 57,0 x 69,0 60,0 x 73,2 63,0 x 76,2 76,0 x 90,4 90,0 x 104,4 102,0 x 118,0 127,0 x 146,6 152,0 x 171, / 30

19 LETKUT ÖLJYNPURKAUSLETKU C 2903 TANK WAGON säiliöautojen imu-/paineletku, soveltuu keveytensä ansiosta myös polttoainekaasujen keräilyletkuksi sisäkumi musta, sileä NBR ulkokumi musta, poimupintainen NBR polyesterivahvikkeet + terässpiraali lämmönkesto -35 C C 51,0 x 63,0 76,0 x 89,0 102,0 x 115,0 TANK WAGON 2" TANK WAGON 3" TANK WAGON 4" 5,4 / 16,2 SÄILIÖAUTOJEN KELALETKU MTG polttoaine- ja öljynpaineletku kehitetty säiliöautojen kelaletkuksi sisäkumi sileä NBR polyesterivahvikkeet + maadoitusjohto ulkokumi musta, sileä CR, sään ja kulutuksen kestävä lämmönkesto -40 C C 45,0 x 59,0 MTG OILTECH 10 / 30 Sivu 19

20 LETKUT CELLOFLEX-KOMPOSIITTILETKU NS 20 - NS 250 Rakenne: Komponentit: 1. sisäspiraali 1. G = galvanoitu teräs, A = alumiini, S = ruostumaton teräs P = polyetyleenillä vuorattu teräs 2 sisätukikudos (ei kaikissa malleissa) 2. polypropyleeni, polyamidi 17, polyesteri 3. synteettinen sisäkudos, kalvo 3. R = polyamidi 11, E = polypropyleeni, T = teflon 4. synteettinen vahvikekudos 4. R = polyamidi 11, E = polypropyleeni, T = teflon 5. ulkopinta 5. PVC:llä pinnoitettu kangas, säätä ja kulutusta kestävää 6. ulkospiraali 6. G = galvanoitu teräs, A = alumiini, S = ruostumaton teräs 7. värillinen tunnusraita TYYPPI 780 AGE lämpötila-alue -30ºC ºC SININEN ORANSSILLA RAIDALLA Halkaisija mm sisä ulko Nimike Taivutussäde min. mm Työpaine bar Koepaine bar Paino kg/m ,0 A G TYYPPI lämpötila-alue -30ºC ºC KOKONAAN SININEN Halkaisija mm sisä ulko Nimike Taivutussäde min. mm Työpaine bar Koepaine bar Paino kg/m sis. G tai S ulk. G tai S , ,5 TYYPPI GGR lämpötila-alue -40ºC ºC SININEN RUSKEALLA RAIDALLA Halkaisija mm Nimike Taivutussäde min. mm sisä ulko Työpaine bar Koepaine bar Paino kg/m sis. G tai S ulk. G tai S , ,4 Sivu 20

21 LETKUT JA LIITTIMET 3. Kumiosasto IDEALTANK GGE JA AGE lämpötila-alue -30ºC ºC SININEN KELTAISELLA RAIDALLA Halkaisija mm sisä ulko NIMIKE GGE NIMIKE AGE Taivutussäde min. mm Työpaine bar Koepaine bar sis. G ulk. G , ,5 Paino kg/m ,8 1,9 A G IDEALTANK EGE lämpötila-alue -30ºC ºC SININEN PUNAISELLA RAIDALLA Halkaisija mm sisä ulko NIMIKE Taivutussäde min. mm Työpaine bar Koepaine bar Paino kg/m , ,5 sis. E ulk. G CELLOFLEX-LIITTIMET Ulkokierreliittimiä ja laippaliittimiä materiaaleina alumiini, haponkestävä teräs, messinki, polypropyleeni ja hiiliteräs. Liittimen kiinnitys tapahtuu letkuliitinpuristimella. AL= alumiini, MS=messinki, SS=haponkestävä teräs YLEISIMMÄT LIITTIMET KOKO NIMIKE MATERIAALI 1 upk AL 1 upk MS 1 upk SS 1½ upk AL 1½ upk MS 1½ upk SS 2 upk AL 2 upk MS 2 upk SS 2½ upk AL 2½ upk MS 3 upk AL 3 upk MS 3 upk SS 4 upk AL 4 upk 15169b MS 4 upk SS Sivu 21

22 LETKUT YLEISPAINELETKU C 2111 GC-10 GRIFLEX läpinäkyvä, kadmiumvapaa PVC-letku, elintarvikelaatu sisä- ja ulkopinta sileää, läpinäkyvää PVC:tä polyesterivahvike lämmönkesto -20 C C valmistuspituus 50 m 5,0 x 10,0 6,3 x 11,5 8,0 x 13,5 10,0 x 16,0 12,5 x 18,5 16,0 x 23,0 19,0 x 26,0 22,2 x 29,5 25,0 x 33,0 32,0 x 42,0 38,0 x 48,0 50,0 x 62, ,0 / 63,0 18,0 / 54,0 17,0 / 51,0 17,0 / 51,0 14,0 / 42,0 11,0 / 33,0 9,0 / 27,0 8,0 / 24,0 7,0 / 21,0 6,0 / 18,0 5,0 / 15,0 4,0 / 12,0 PAJAFLEX NR0 1 ARIZONA pakkasenkestävä, lujatekoinen, taipuisa lokaimuletku sisäpinta sileä, harmaa PVC ulkopinta poimupintainen, harmaa PVC, vihreä kulutusta kestävä PVC-tukispiraali lämmönkesto -25 C C valmistuspituus 2 50 m, m 50,0 x 61,0 76,0 x 89,0 90,0 x 104,0 102,0 x 116,8 127,0 x 144, R R R R R2 5,0 / 15,0 4,0 / 12,0 3,5 / 10,5 3,0 / 9,0 2,5 / 7,5 PAJAFLEX NRO 2 muovinen, kevyt imu-/paineletku, elintarvikelaatu väri läpinäkyvän keltainen, vaalea muovispiraali sisäpinta sileä lämmönkesto -15 C C valmistuspituus m muita kokoja erikoistilauksesta 25,0 x 32,0 32,0 x 38,0 38,0 x 45,0 40,0 x 48,0 45,0 x 52,0 51,0 x 59,0 63,0 x 71,0 76,0 x 85,0 89,0 x 99,0 102,0 x 112, ,0 / 24,0 7,0 / 21,0 6,0 / 18,0 6,0 / 18,0 5,0 / 15,0 5,0 / 15,0 5,0 / 15,0 4,0 / 12,0 4,0 / 12,0 4,0 / 12,0 Sivu 22

23 LETKUT PAJAFLEX NRO 2 a muovinen, imu-/paineletku, elintarvikelaatu väri läpinäkyvä, vaalea beige muovispiraali sisäpinta sileä lämmönkesto -10 C C valmistuspituus m muita kokoja erikoistilauksesta 13,0 x 19,0 16,0 x 23,0 19,0 x 25,0 25,0 x 32,0 32,0 x 38,0 38,0 x 45,0 40,0 x 48,0 45,0 x 52,0 51,0 x 59,0 63,0 x 71,0 76,0 x 85,0 89,0 x 99,0 102,0 x 112, ,0 / 24,0 8,0 / 24,0 8,0 / 24,0 8,0 / 24,0 7,0 / 21,0 6,0 / 18,0 6,0 / 18,0 5,0 / 16,0 5,0 / 15,0 5,0 / 15,0 4,0 / 12,0 4,0 / 12,0 4,0 / 12,0 PAJAFLEX NRO 5 KOKO mm SEINÄMÄ mm NIMIKE ALIPAINE % kevyt, muovinen purunpoisto- ja ilmastointiletku, PVC-spiraali väri harmaa, ei ylläpidä palamista sisäpinta sileä, ulkopinta poimuinen taivutussäde = sisähalkaisija lämmönkesto -10 C C valmistuspituus 30 50m 13,0 16,0 19,0 20,0 25,0 32,0 38,0 45,0 50,0 63,0 75,0 90,0 100,0 0,7 0,7 0,7 0,7 0,7 0,8 0,8 1,0 1,0 1,0 1,2 1,2 1, ,0 50,0 50,0 50,0 50,0 50,0 50,0 40,0 40,0 40,0 40,0 40,0 40,0 Sivu 23

24 LETKUT PAJAFLEX NRO 7 KOKO mm NIMIKE TYÖPAINE bar yleisletku teollisuuteen ja maatalouteen soveltuu myös raemaisten aineiden siirtoon lujatekoinen, taipuisa, läpinäkyvä, myrkytön PVCletku vahvistettu terässpiraalilla lämmönkesto -15 C C valmistuspituus m taivutussäde 2 x sisähalkaisija 13,0 x 19,0 16,0 x 22,0 19,0 x 25,0 22,0 x 29,0 25,0 x 33,0 32,0 x 40,0 38,0 x 47,0 40,0 x 49,0 45,0 x 52,0 51,0 x 61,0 63,0 x 75,0 76,0 x 83,0 90,0 x 104,0 102,0 x 116,0 127,0 x 141,0 152,0 x 166, ,0 15,0 12,0 12,0 11,0 9,5 8,0 8,0 7,5 7,0 6,0 4,0 3,0 3,0 2,0 2,0 PAJAFLEX NRO 8 EVA-muovinen ilmastointi- ja pölynimuriletku väri harmaa, kierresaumattu, poimupintainen, sisältä sileähkö letku kestää päälle astumista, palautuu pyöreäksi lämmönkesto -30 C C valmistuspituus m KOKO mm 32,0 x 41,0 38,0 x 48,0 50,0 x 61,0 60,0 x 72,0 80,0 x 94,0 NIMIKE ALIPAINE % RAGNO PU erittain taipuisa polyuretaaniletku kulutusta kestävä väri vihreä elintarvikelaatu, monikäyttöletku mm. vesi-/paineletkuksi, paineilmatyökaluille sekä maaliletkuksi lämmönkesto -15 C C KOKO mm 6,0 x 10,0 8,0 x 12,0 10,0 x 15,0 13,0 x 19,0 NIMIKE RAGNO PU 6 RAGNO PU 8 RAGNO PU 10 RAGNO PU 13 KIEPPI PITUUS 100 m 60 m 50 m 30 m TYÖ/RÄJ.PAINE bar +20 C 20 / 60 Sivu 24

25 LETKUT ILMASTOINTILETKU KLIMA KOKO mm NIMIKE TYÖ/ALIPAINE bar kevytrakenteinen notkea letku esim. hitsauskaasujen poistoon seinämä PVC-päällysteistä kudosta, väri harmaa peitossa oleva jousiterässpiraali lämmönkesto -15 C C valmistuspituus 10 m 51,0 63,0 76,0 82,0 89,0 102,0 114,0 127,0 140,0 152,0 160,0 165,0 178,0 203,0 228,0 254,0 279,0 304,0 315,0 355,0 406,0 G51 G63 G76 G82 G89 G102 G114 G127 G140 G152 G160 G165 G178 G203 G228 G254 G279 G304 G315 G355 G406 0,60 / 0,40 0,50 / 0,30 0,40 / 0,20 0,37 / 0,20 0,34 / 0,18 0,30 / 0,15 0,26 / 0,12 0,24 / 0,10 0,21 / 0,09 0,20 / 0,08 0,19 / 0,07 0,18 / 0,07 0,17 / 0,06 0,15 / 0,05 0,13 / 0,04 0,12 / 0,04 0,11 / 0,03 0,10 / 0,03 0,09 / 0,03 0,08 / 0,02 0,07 / 0,02 POLYURETAANILETKU KOKO mm NIMIKE TYÖPAINE bar llmastointiin ja purunpoistoon kehitetty kovaa kulutusta kestävä letku teräslankakierteellä varustettu polyuretaani väri läpikuultava lämmönkesto -40 C C letku ei kestä alipainetta 50,0 75,0 100,0 127,0 150,0 160,0 PU50 PU75 PU100 PU127 PU150 PU160 0,28 0,26 0,22 0,17 0,15 0,10 Sivu 25

26 LIITTIMET PIKALIITINOSAT JKP-MALLI 42 SFS 4428 PALLOMAINEN LEUKALIITIN KVS UROSLIITIN LETKUKARALLA G = galvanoitu A = alumiini S = haponkestävä SIS 2343 Liitin Koko Yhde Letkuyhde L2 mm Paino kg KVS , Nimike G A S KVS , KVS , KVS * , KVS * , KVS , KVS , KVS , KVS , KVS , KVS , KVS , KVS , *poistumassa valikoimasta KMS NAARASLIITIN LETKUKARALLA Liitin Koko Yhde Sivu 26 Letkuyhde L1 mm Paino kg KMS , Nimike G A S KMS , KMS , KMS * , KMS * , KMS , KMS , KMS , KMS , KMS , KMS , KMS , KMS , *poistumassa valikoimasta

27 LIITTIMET KVG UROSLIITIN KIERTEELLÄ Liitin Koko Yhde L1 mm L2 mm Paino kg Nimike G A S KVG , KVG , KVG , KVG , KVG * , KVG * , KVG , KVG , KVG , KVG , KVG , KVG , KVG , KVG *poistumassa valikoimasta KMG NAARASLIITIN KIERTEELLÄ Liitin Koko Yhde L1 mm L2 mm Paino kg KMG , KMG , Nimike G A S KMG , KMG , KMG * , KMG * , KMG , KMG , KMG , KMG , KMG , KMG , KMG , KMG *poistumassa valikoimasta Sivu 27

28 LIITTIMET KKV UROSLIITIN HITSATTAVA Liitin Koko Ø L1 mm Paino kg Nimike G A S KKV , KKV 38 42,4 55 0, KKV 48 50,8 70 0, KKV 48 60,3 70 0, KKV *60 60,3 70 0, KKV 76 76,1 80 0, KKV 76 88,9 80 0, KKV ,6 85 1, KKV ,3 85 1, KKV , KKV , , KKV , , KKV , , KKV , KKV , , *poistumassa valikoimasta KKM NAARASLIITIN HITSATTAVA Liitin Koko Ø L1 mm Paino kg KKM , KKM 38 42,4 80 0, Nimike G A S KKM 48 50, , KKM 48 60, , KKM *60 60, , KKM 76 76, , KKM 76 88, , KKM , , KKM , , KKM , KKM , , KKM , , KKM , , KKM , KKM , , *poistumassa valikoimasta Sivu 28

29 LIITTIMET KF UROSLIITIN LAIPALLA Liitin Koko Ø L mm Paino kg KF , Nimike G A S * KF KF KF * KF * , KF , KF , KF KF , KF , KF , KF , *poistumassa valikoimasta KE NAARASLIITIN LAIPALLA Liitin Koko Ø L mm Paino kg Nimike G A S * KE , KE , KE , KE * , KE * , KE , KE , KE , KE , KE , KE , KE , *poistumassa valikoimasta Sivu 29

30 LIITTIMET KXM KANSI Liitin Koko L mm Paino kg Nimike G A S KXM , KXM , KXM * , KXM , KXM , KXM , KXM , KXM , *poistumassa valikoimasta KXV TULPPA Liitin Koko L mm Paino kg Nimike G A S KXV , KXV , KXV * , KXV , KXV , KXV , KXV , KXV , *poistumassa valikoimasta Sivu 30

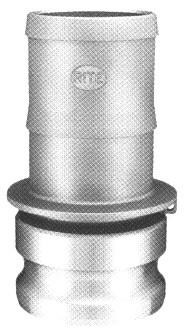

31 LIITTIMET JKP-NOKKAVIPULIITTIMET Malli A = sisäpuolinen kierre (SFS tunnus = V) Malli F = ulkopuolinen kierre (SFS tunnus = VI) Malli E = letkuun (SFS tunnus = VIII) A = alumiini B = pronssi SS = haponkestävä AISI 316 PP = polypropyleeni UROSLIITTIMET KOKO NS mm MALLI A MALLI F MALLI E ½ 13 A 50 A A 50 B A 50 SS F 50 A F 50 B F 50 SS E 50 A E 50 B E 50 SS ¾ -½ liitin ¾, kierre/ kara ½ ¾ ¼ 32 1½ 38/ ½ 63/ A 75/50 A A 75/50 B A 75/50 SS A 75 A A 75 B A 75 SS A 75 PP A 100 A A 100 B A 100 SS A 100 PP A 125 A A 125 B A 125 SS A 125 PP A 150 A A 150 B A 150 SS A 150 PP A 200 A A 200 B A 200 SS A 200 PP A 250 A A 250 B A 250 SS A 300 A A 300 B A 300 SS A 300 PP A 400 A A 400 B A 400 SS F 75/50 A F 75/50 B F 75/50 SS F 75 A F 75 B F 75 SS F 75 PP F 100 A F 100 B F 100 SS F 100 PP F 125 A F 125 B F 125 SS F 125 PP F 150 A F 150 B F 150 SS F 150 PP F 200 A F 200 B F 200 SS F 200 PP F 250 A F 250 B F 250 SS F 300 A F 300 B F 300 SS F 300 PP F 400 A F 400 B F 400 SS E 75/50 A E 75/50 B E 75/50 SS E 75 A E 75 B E 75 SS E 75 PP E 100 A E 100 B E 100 SS E 100 PP E 125 A E 125 B E 125 SS E 125 PP E 150 A E 150 B E 150 SS E 150 PP E 200 A E 200 B E 200 SS E 200 PP E 250 A E 250 B E 250 SS E 300 A E 300 B E 300 SS E 300 PP E 400 A E 400 B E 400 SS A 500 A A 500 B A 500 SS F 500 A F 500 B F 500 SS E 500 A E 500 B E 500 SS A 600 A A 600 B A 600 SS F 600 A F 600 B F 600 SS E 600 A E 600 B E 600 SS Sivu 31

32 LIITTIMET JKP-NOKKAVIPULIITTIMET Malli D = sisäpuolinen kierre (SFS tunnus = I ) Malli B = ulkopuolinen kierre (SFS tunnus = II ) Malli C = letkuun (SFS tunnus = IV ) A = alumiini B = pronssi SS = haponkestävä AISI 316 PP = polypropyleeni NAARASLIITTIMET KOKO NS mm MALLI D MALLI B MALLI C ½ 13 D 50 A D 50 B D 50 SS B 50 A B 50 B B 50 SS C 50 A C 50 B C 50 SS ¾ -½ liitin ¾, kierre/ kara ½ ¾ ¼ 32 1½ 38/ ½ 63/ D 75/50 A D 75/50 B D 75/50 SS D 75 A D 75 B D 75 SS D 75 PP D 100 A D 100 B D 100 SS D 100 PP D 125 A D 125 B D 125 SS D 125 PP D 150 A D 150 B D 150 SS D 150 PP D 200 A D 200 B D 200 SS D 200 PP D 250 A D 250 B D 250 SS D 300 A D 300 B D 300 SS D 300 PP D 400 A D 400 B D 400 SS B 75/50 A B 75/50 B B 75/50 SS B 75 A B 75 B B 75 SS B 75 PP B 100 A B 100 B B 100 SS B 100 PP B 125 A B 125 B B 125 SS B 125 PP B 150 A B 150 B B 150 SS B 150 PP B 200 A B 200 B B 200 SS B 200 PP B 250 A B 250 B B 250 SS B 300 A B 300 B B 300 SS B 300 PP B 400 A B 400 B B 400 SS C 75/50 A C 75/50 B C 75/50 SS C 75 A C 75 B C 75 SS C 75 PP C 100 A C 100 B C 100 SS C 100 PP C 125 A C 125 B C 125 SS C 125 PP C 150 A C 150 B C 150 SS C 150 PP C 200 A C 200 B C 200 SS C 200 PP C 250 A C 250 B C 250 SS C 300 A C 300 B C 300 SS C 300 PP C 400 A C 400 B C 400 SS D 500 A D 500 B D 500 SS B 500 A B 500 B B 500 SS C 500 A C 500 B C 500 SS D 600 A D 600 B D 600 SS B 600 A B 600 B B 600 SS C 600 A C 600 B C 600 SS Sivu 32

33 LIITTIMET Malli DP = tulppa (SFS tunnus = IX) Malli DC = kansi (SFS tunnus = X) Malli JKP = lukittava kansi SS kahvoilla A = alumiini B = pronssi SS = haponkestävä AISI 316 PP = polypropyleeni TULPAT JA KANNET KOKO NS mm MALLI DP MALLI DC MALLI JKP ½ 13 ¾ ¼ 32 DP 50 A DP 50 B DP 50 SS DP 75 A DP 75 B DP 75 SS DP 75 PP DP 100 A DP 100 B DP 100 SS DP 100 PP DP 125 A DP 125 B DP 125 SS DP 125 PP DC 50 A DC 50 B DC 50 SS DC 75 A DC 75 B DC 75 SS DC 75 PP DC 100 A DC 100 B DC 100 SS DC 100 PP DC 125 A DC 125 B DC 125 SS DC 125 PP 1½ 38/40 DP 150 A DP 150 B DP 150 SS DP 150 PP DC 150 A DC 150 B DC 150 SS DC 150 PP ½ 63/ DP 200 A DP 200 B DP 200 SS DP 200 PP DP 250 A DP 250 B DP 250 SS DP 300 A DP 300 B DP 300 SS DP 300 PP DP 400 A DP 400 B DP 400 SS DC 200 A DC 200 B DC 200 SS DC 200 PP DC 250 A DC 250 B DC 250 SS DC 300 A DC 300 B DC 300 SS DC 300 PP DC 400 A DC 400 B DC 400 SS JKP37 2 L A JKP38 3 L A JKP62 4 L A DP 500 A DP 500 B DP 500 SS DC 500 A DC 500 B DC 500 SS DP 600 A DP 600 B DP 600 SS DC 600 A DC 600 B DC 600 SS Tilatessasi liittimiä mainitse: liitinmalli, koko, materiaali. Esim. DP 200 A = tulppa, 2, alumiini. Tilauksesta saatavana mm. erikoislukituslaitteella naarasliittimet, supistus-/laajennusosat sekä naarasliittimet 90º kulmalla. Sivu 33

34 SÄILIÖAUTOLIITTIMET LIITTIMET VK DIN MK DIN SÄILIÖAUTOLIITTIMET DIN Koot: 2-4 DN 50 - DN 100 kierteelliset ja letkukaralliset Valmistusmateriaalit: messinki haponkestävä teräs alumiini VKC DIN MB DIN VB DIN KIERRELIITTIMET LETKUKARALLA Koot: ½ - 4 DN 13 - DN 100 Kierteet: suora R, BSP sisäkierre suora R, ulkokierre BSP, NPT MC VC Valmistusmateriaalit: messinki haponkestävä teräs ja tinattu messinki Kauluspanta: alumiini haponkestävä teräs Sivu 34

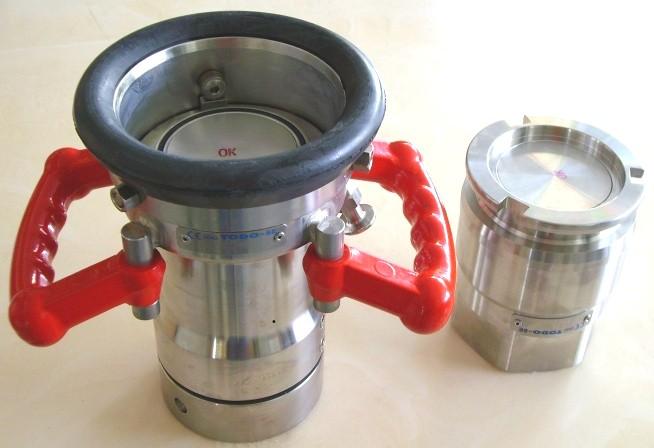

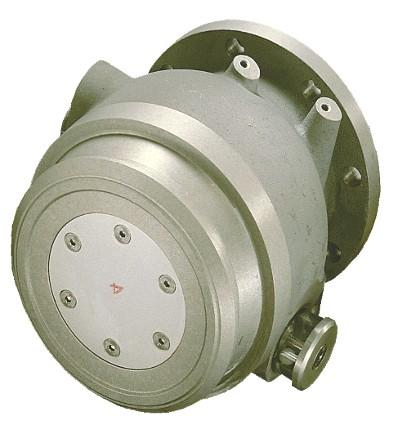

35 LIITTIMET TIPPAVAPAAT TEOLLISUUSLIITTIMET TODO-MATIC Valmistuskoot: 3/4-6 (DN 19 - DN 150) Materiaalit: alumiini punametalli haponkestävä teräs Yhteet: sisäkierre R sisäkierre NPT sisäkierre NPSF laipat Tiivisteet: Viton Nitriili EPDM Kalrez Käyttöpaine: 10 bar, kytkentäpaine 7 bar API 4 LIITTIMET API-4 liittimet säiliöautojen alatäyttölastaukseen TTMA-laipalla ja TW-laipalla Urosliittimiä saatavana myös kahvallisina Sivu 35

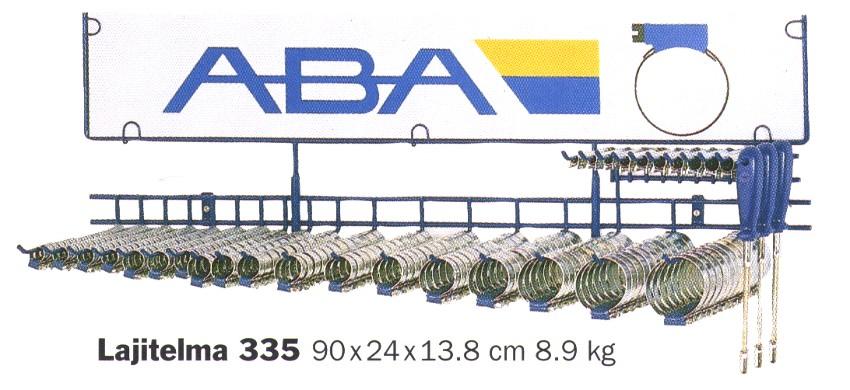

36 KIRISTIMET KIRISTIMET sinipesä sinkitty sinipesä Nova sinkitty ruostumaton AISI 304 haponkestävä AISI 316 koot: Power clamp: sinkitty haponkestävä 1-pulttiset 2-pulttiset 2-korvakiristimet Asennussiteet Mini-ABA KIRISTINLAJITELMAT Sivu 36

37 TYYPPI 111 JA 080 JKP-PALLOVENTTIILIT 3. Kumiosasto Tyyppi 111 ja kuristettu, koot ¼ täysiaukkoinen, koot ¼ - 2 sisäkierre / sisäkierre messinkirunko, niklattu pallo kovakromattu teflontiivisteet TYYPPI 112 Tyyppi 112 Kuristettu, koot ¼ - 2 sisäkierre / ulkokierre messinkirunko, niklattu pallo kovakromattu teflontiivisteet Sivu 37

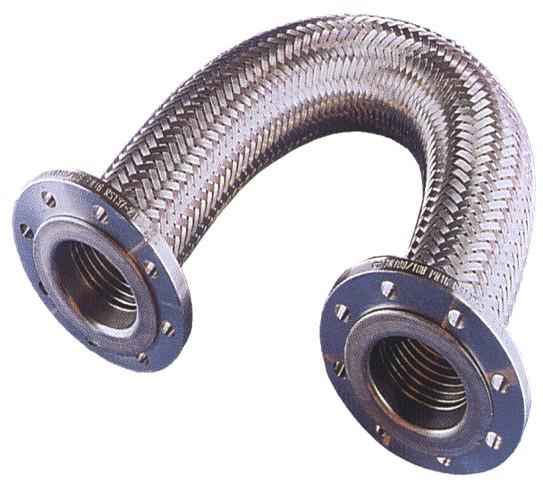

38 METALLIPALJETASAIMET METALLIPALJETASAIMET JA METALLILETKUT Käyttökohteet: putkistojen pituusmuutosten kompensoinnit höyrynsiirtolinjat ja pakokaasujärjestelmät juoma- ja meriveden siirtoputkistot erilaisten öljyjalosteiden, kemikaalien ja jäähdytysnesteiden siirtoputkistot Tekniset tiedot: Kokoluokat: DN 20 - DN 2500 Lämpötila-alue: -270ºC ºC Paine: Max 320 bar Laatusertifikaatit: Det Norske Veritas,TÜV, Germanischer Lloyd, Bureau Veritas, BWB, DVGW, Lloyd s Register of Shipping, Russian Maritime Register of Shipping, DB, VdS. METALLILETKUT Käyttötarkoitukset: polttoaine-, kemikaali- ja pakokaasuputket jäähdytyslaitteet, kylmäkompressorit ja paineilmalaitteet pakokaasuputket ja konehuoneiden ilmastointi kaasujen siirto ja kaasutiiviit johtosuojukset palosuojelu- ja turvalaitteet mittaus- ja seurantalaitteet Tekniset tiedot: Kokoluokat: DN 6 DN 400 Lämpötila-alue: -270ºC ºC Paine: Max 420 bar Laatusertifikaatit: Det Norske Veritas,TÜV, Germanischer Lloyd, Bureau Veritas, BWB, DVGW, Lloyd s Register of Shipping, Russian Maritime Register of Shipping, DB, VdS. Sivu 38

39

40 Asennus- ja huolto-organisaatio HELSINKI ALAJÄRVI JOENSUU JYÄSKYLÄ KOTKA LAHTI LAPPEENRANTA MIKKELI OULU PORI RIISTAVESI ROVANIEMI TAMPERE TORNIO TURKU Ky J K Pajarinen Veneentekijäntie 6, PL 49, HELSINKI Puh: (09) , fax: (09) mikes@jkpajarinen.fi, BaltControl OÜ, EESTI Lille 4, PÄRNU, ESTONIA Tel Fax GSM baltcontrol@hot.ee BaltControl SIA Riika, LATVIA Zalu iela 4, LV-1004 RIGA, LATVIA Tel Fax GSM balttcontrol@baltcontrol.lv
