Compact Eco M6. 9 metriä Lumenia. 360º manuaalinen. Hydraulinen. APOLO COMPACT Eco Powered by YANMAR. QR Code A P O L O R A N G E - M A L L I

Transkriptio

1 A P O L O R A N G E - M A L L I 9 metriä Maksimikorkeus Lumenia 360º manuaalinen Kierto YKSIVAIHEINEN TAAJUUS R.P.M. ILMAJÄÄHDYTTEINEN LED Hydraulinen Nostojärjestelmä 01 DIESEL HIMOINSA Company with quality certification ISO 9001 HIMOINSA gensets are compliant with EC mark which includes the following directives: 2006/42/CE Machinery safety. 2006/95/EC Low voltage. 2014/30/UE Electromagnetic compatibility. 2014/35/UE electrical equipment designed for use within certain voltage limits 2000/14/EC Sound Power level. Noise emissions outdoor equipment. (amended by 2005/88/EC) 97/68/EC Emissions of gaseous and particulate pollutants. (amended by 2002/88/EC & 2004/26/EC) EN 12100, EN 13857, EN Ambient conditions of reference according to ISO :2005 normative: 1000 mbar, 25ºC, 30% relative humidity. Prime Power (PRP): According to ISO :2005, Prime power is the maximum power which a generating set is capable of delivering continuously whilst supplying a variable electrical load when operated for an unlimited number of hours per year under the agreed operating conditions with the maintenance intervals and procedures being carried out as prescribed by the manufacturer. The permissible average power output (Ppp) over 24 h of operation shall not exceed 70 % of the PRP. HIMOINSA HEADQUARTERS: Fábrica: Ctra. Murcia - San Javier, Km. 23, SAN JAVIER (Murcia) Spain Tel Fax Fax info@himoinsa.com QR Code Manufacture facilities: SPAIN FRANCE INDIA CHINA USA BRASIL Subsidiaries: ITALY PORTUGAL POLAND GERMANY SINGAPORE UAE MEXICO PANAMÁ ARGENTINA UK

2 Määritykset A P O L O R A N G E - M A L L I Teho (P.R.P) kva 5,2 Jännite (2+N) V 240 Maksimimitat (toimintatilassa) (L x W x H) 2425 x 2634 x 9219 Minimimitat (kuljetustilassa) (L x W x H) 2425 x 1300 x 2033 Paino Kg 765 Polttoainesäiliön tilavuus L 100 Säiliön uudelleen täyttö Ulkoinen Autonomia 166 Äänitaso (teho 7 m) 92 LWA - 67 db(a) Moottorin tekniset tiedot r.p.m. Malli YANMAR L100N6 Moottorityyppi Diesel 4-tahtinen jakso Ruiskutustyyppi Suora Imutyyppi Luonnollinen Sylinterien määrä ja kokoonpano 1 - L Halkaisija ja iskunpituus mm 86 x 75 Siirtymä L 0,435 Jäähdytysjärjestelmä Ilma Voiteluöljyn tekniset tiedot SAE 3 class 10W30 / API grade CD,CF Polttoaineen kulutus (vain valot) L/Hr 0,4-0,7 Säädin Tyyppi Mekaaninen Ilmansuodatin Tyyppi Kuiva 02 Generaattori Navat nº 2 Kelausliitännät (vakio) Sarjat Runkoasennus J609 B/6 Eristys Luokka H-luokka Kotelointi (standardin IEC-34-5 mukaan) IP22 Sytytysjärjestelmä itseherätteinen, harjaton Jännitesäädin A.V.R. (elektroninen) Laakeri Yksi laakeri Koukkuun kiinnitys Joustava levy Pinnoitetyyppi (tyhjökyllästys)

3 A P O L O R A N G E - M A L L I Masto Maston tyyppi Hydraulinen Masto-osiot 9 Nousu-/laskuaika 13/25 sec Kierto 360º manuaalinen Kaksoislukitus Lamput nº 6 x 240 W Lamppujen tyyppi LED Lumenia yhteensä lm 6 x = Jäännösteho kw 3,76 Runko Kupu Keräysalusta 120 % Lisäpistorasiat 2 x 16 Amp Lisätulon pistorasia 1 x 32 Amp Nostorengas 03 Kori Korin vetosarja Ajovalo ja heijastimet Pyörät 2 x 165R13 Vakauttimet 4 Trukkien taskut Ohjauspaneeli Ohjauspaneeli ja suojauksen ohjain Lämpömagneettikytkimet kohdevaloon ja lisäpistokkeisiin Ohjauspainikkeet Manuaalinen M7-ohjain 2 (1 nosto, 1 lasku)

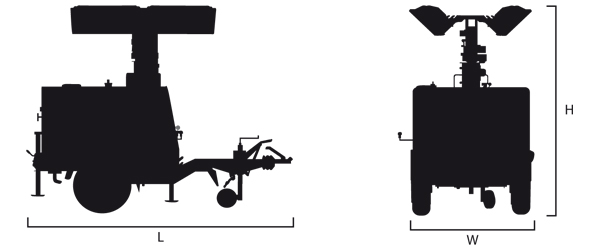

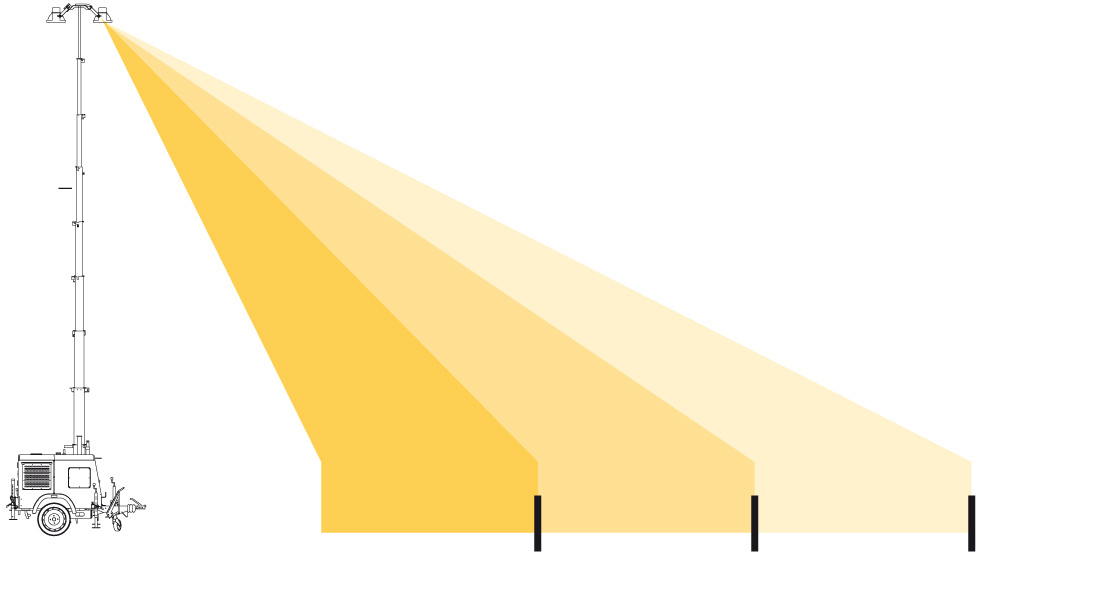

4 Mitat A P O L O R A N G E - M A L L I Maksimimitat (toimintatilassa) (L x W x H) 2425 x 2634 x 9219 Minimimitat (kuljetustilassa) (L x W x H) 2425 x 1300 x Yksikköä * 9 Yksikköä * 9 Yksikköä * 04 Kevyt mallisto lux 6 x 240 W LED Etäisyys mt

5 A P O L O R A N G E - M A L L I Ominaisuudet Valotorni Hydraulinen teleskooppimasto 9 osiolla Saavuttaa yhdeksän metrin käyttökorkeuden Hätäpainike Leveät aukot huoltoa ja säätöä varten 4 vakainta, joista kaksi voidaan pidentää vakauden takaamiseksi Kuplataso koneikon yläosassa Torni on valmis tieliikennettä varten Sisältää kiilahihnan kiristinpyörän Vetotanko palloliitännällä Sähköliitännät merkkivaloja (jarruvalot, vilkkuvalot), heijastimia ja käsijarrua varten Sisältää nostokoukut ja kannatinpidikkeet Renkaat kuljetuksen aikaista kiinnitystä varten Pyörät: 2 x 165R13 Valinnainen : Korkea pysyvä vetotanko 14" pyörät Valotornin sähköjärjestelmä M7-ohjain Sähkötoiminen ohjauspaneeli differentiaalikytkimellä Vesitiivis paneeli ohjaukseen, suojaukseen ja hallintaan sireeni lämpömagneettikytkimet kohdevaloihin ja lisäpistokkeisiin 2 ohjauspainiketta (ylempi ohjaa maston nousua pystysuunnassa ja alapainike sen laskua) Maston ylä- ja alavaloa ohjataan vain akusta 12 Vdc:lla Kaksi 16 ampeerin lisäpistoketta lisälaitteiden virransyöttöä varten Yksi 32 ampeerin lisätulo ulkoisesta lähteestä tapahtuvaa virransyöttöä varten 05 Himoinsa pidättää oikeuden ominaisuuksien muuttamiseen ilman erillistä ilmoitusta. Painot ja mitat perustuvat vakiomallisiin tuotteisiin. Kuvat voivat sisältää valinnaisia varusteita. Tässä annetut tekniset tiedot ovat tulostushetkellä saatavilla olevia tietoja. Teollinen muotoilu on suojattu patentilla. Paikallinen jakelija

6 M7-ohjauspaneeli, ohjaimien ominaisuudet MONIKIELINEN OHJAUSPANEELI Jännite kunkin vaiheen ja vapaan välillä Jännite vaiheiden välillä Virta (ampeeria) kussakin vaiheessa Taajuus Aktiivinen, reaktiivinen ja näennäisteho (kw, kvar, kva) Välitön teho (KwH) ja akkuteho) Polttoainetaso Öljynpaine, jäähdytysaineen lämpötila, öljyn lämpötila Akkujännite, akun lataava vaihtovirtageneraattorin jännite Moottorin nopeus A P O L O R A N G E - M A L L I MOOTTORIN HÄLYTYKSET Korkea jäähdytysaineen lämpötila Öljyn matala paine Akkulaturin vaihtovirtageneraattorin häiriö Käynnistyshäiriö Alhainen jäähdytysainetaso Alhainen polttoainetaso Ylinopeus Alinopeus Alhainen akkujännite Korkea jäähdytysaineen lämpötila (analoginen) Alhainen öljynpaine (analoginen) Alhainen polttoainetaso (analoginen) Odottamaton sammutus Pysäytyshäiriö Alhainen moottorin lämpötila Koneikon jännitelaskut Hätäpainike 06 GENERAATTORIN HÄLYTYKSET Ylikuormitus Tasapainottamaton jännite Ylijännite Alijännite Ylitaajuus Alitaajuus Ylivirta Oikosulku Käänteisteho Virheellinen vaiheiden sarja Epäsymmetria vaiheiden välissä Hätäpainike VERKKOVIRTAHÄLYTYS Verkkovirta enintään Verkkovirta vähintään Verkkovirtataajuus enintään Verkkovirtataajuus vähintään Verkkovirran vaihesarjan häiriö Verkkovirtahäiriö Verkkovirran koskettimen kytkentähäiriö
