HHW-150 T5. Generointiarvot HUOLTO PRP STANDBY. TEOLLINEN SARJA Äänivaimennus Powered by HIMOINSA

Transkriptio

1 LD11 VESIJÄÄHDYTTEINEN KOLMIVAIHEINEN 50 HZ DIESEL Generointiarvot HUOLTO PRP STANDBY Teho kva Teho kw Nimellisnopeus r.p.m Vakiojännite V 400/230 Saatavilla olevat jännitteet V /132 Arvo tehotekijällä Cos Phi 0,8 01 HIMOINSA Company with quality certification ISO 9001 HIMOINSA gensets are compliant with EC mark which includes the following directives: 2006/42/CE Machinery safety. 2006/95/EC Low voltage. 2014/30/UE Electromagnetic compatibility. 2014/35/UE electrical equipment designed for use within certain voltage limits 2000/14/EC Sound Power level. Noise emissions outdoor equipment. (amended by 2005/88/EC) EN 12100, EN 13857, EN Ambient conditions of reference according to ISO :2005 normative: 1000 mbar, 25ºC, 30% relative humidity. Prime Power (PRP): According to ISO :2005, Prime power is the maximum power which a generating set is capable of delivering continuously whilst supplying a variable electrical load when operated for an unlimited number of hours per year under the agreed operating conditions with the maintenance intervals and procedures being carried out as prescribed by the manufacturer. The permissible average power output (Ppp) over 24 h of operation shall not exceed 70 % of the PRP. Emergency Standby Power (ESP): According to ISO :2005, Emergency standby power is the maximum power available during a variable electrical power sequence, under the stated operating conditions, for which a generating set is capable of delivering in the event of a utility power outage or under test conditions for up to 200 h of operation per year with the maintenance intervals and procedures being carried out as prescribed by the manufacturers. The permissible average power output over 24 h of operation shall not exceed 70 % of the ESP HIMOINSA HEADQUARTERS: Fábrica: Ctra. Murcia - San Javier, Km. 23, SAN JAVIER (Murcia) Spain Tel Fax Fax info@himoinsa.com Manufacture facilities: SPAIN FRANCE INDIA CHINA USA BRASIL Subsidiaries: ITALY PORTUGAL POLAND GERMANY SINGAPORE UAE MEXICO PANAMÁ ARGENTINA UK

2 Moottorin tekniset tiedot r.p.m. MOOTTORI PRP STANDBY Nimellislähtöteho kw Valmistaja Malli Moottorityyppi Ruiskutustyyppi Imutyyppi Sylinterien määrä ja kokoonpano HIMOINSA HMA6TAG2 Diesel 4-tahtinen jakso Suora Turboahdettu ja jälkijäähdytteinen 6 - L Halkaisija ja iskunpituus mm 104 x 113 Siirtymä L 5,76 Jäähdytysjärjestelmä Voiteluöljyn tekniset tiedot Neste (vesi + 50 % glykoli) API CF4, SAE 15W40 Puristussuhde 16,5:1 Polttoaineen kulutus StandBy l/h 41,3 Polttoaineen kulutus 100 % PRP l/h 36,3 Polttoaineen kulutus 75 % PRP l/h 26,6 Polttoaineen kulutus 50 % PRP l/h 17,6 Voiteluöljyn kulutus täysi kuorma 0,15 % polttoaineen kulutus Öljyn kokonaistilavuus putket, suodattimet mukaan L lukien 19 Jäähdytysaineen kokonaistilavuus L 32 Säädin Tyyppi Mekaaninen Ilmansuodatin Tyyppi Kuiva Pakoputken sisähalkaisija mm Generaattori Generaattori Navat Määrä 4 Kelausliitännät (vakio) Star-sarja Runkoasennus S-2 11,5" Eristys Luokka H-luokka Kotelointi (standardin IEC-34-5 mukaan) Sytytysjärjestelmä Jännitesäädin Laakeri Koukkuun kiinnitys Pinnoitetyyppi IP23 itseherätteinen, harjaton A.V.R. (elektroninen) Yksi laakeri Joustava levy Vakiomallinen (tyhjökyllästys)

3 Sovellustiedot Pakokaasujärjestelmä Pakokaasun maksimilämpötila ºC 550 Pakokaasun virtaus Kg/s 0,208 Suurin sallittu takapaine kpa 7 Pakokaasun laipan koko (ulkoinen halkaisija) mm 90 Lämpö poistuu poistoputken kautta KCal/Kwh 570 Vaadittu Määrä Ilmaa Tuloilman virtaus m3/h 555,3 Vaihtovirtageneraattorin puhaltimen ilmavirtaus m3/s 0,322 Käynnistysjärjestelmä Käynnistysmoottori kw 3 Käynnistysmoottori CV 4,08 Suositeltu akku Ah 150 Lisäjännite Vdc Polttoainejärjestelmä Polttoöljyn tekniset tiedot Diesel Polttoainesäiliö L 217 Muut polttoainesäiliön tilavuudet L 560

4 Mitat Paino ja mitat (L) (H) (W) Pituus mm Korkeus mm Leveys mm Toimituksen maksimimäärä m3 6,26 (*) Paino jäähdyttimen ja öljypohjan nesteillä Kg Polttoainesäiliön tilavuus L 217 Autonomia Tunnit 8 Äänipainetaso db(a)@7m 67 ± 2,3 (*) (vakiovarusteilla) VAKIOMALLINEN VERSIO (Steel tank) Himoinsa pidättää oikeuden ominaisuuksien muuttamiseen ilman erillistä ilmoitusta. Painot ja mitat perustuvat vakiomallisiin tuotteisiin. Kuvat voivat sisältää valinnaisia varusteita. Tässä annetut tekniset tiedot ovat tulostushetkellä saatavilla olevia tietoja. Teollinen muotoilu on suojattu patentilla. Paikallinen jakelija

5 Muiden saatavilla olevien versioiden mitat (L) (H) (W) Paino ja mitat Pituus mm Korkeus mm Leveys mm Toimituksen maksimimäärä m3 6,87 (*) Paino jäähdyttimen ja öljypohjan nesteillä Kg Kysy Polttoainesäiliön tilavuus L 560 Autonomia Tunnit 21 Äänipainetaso db(a)@7m 67 ± 2,3 (*) (vakiovarusteilla) SUUREN KAPASITEETIN VERSIO (Steel tank) 05

6 OHJAUSPANEELIN MALLI M7 Digitaalinen manuaalinen automaattisen käynnistyksen ohjauspaneeli ja lämpömagneettisuojaus (jännitteen ja vaiheen mukaan) ja M7X-differentiaalirele. M7X AS7 Automaattinen ohjauspaneeli ILMAN siirtokytkintä ja ILMAN verkkovirran säädintä M7X-yksiköllä. M7X 06 AS5 AS5 CEA7-yksiköllä. Automaattinen ohjauspaneeli ilman siirtokytkintä ja verkkovirran säätimellä. CEA7

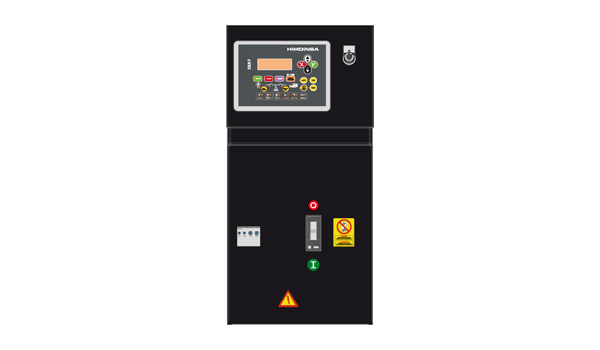

7 OHJAUSPANEELIN MALLI CC2 Himoinsa Switching -kotelo näytöllä. CEC7 AS7 + CC2 Automaattinen ohjauspaneeli siirtokytkimellä ja verkkovirran säätimellä. Koneikko ja kotelointi sisältää näytön. M7X+CEC7 07 AC5 Automaattinen verkkovirtahäiriön ohjauspaneeli. Seinään asennettu automaattinen ohjauspaneeli, joka sisältää siirtokytkimen lämpömagneettisuojalla (jännitteen ja vaiheen mukaan). CEA7

8 Ohjaimen ominaisuudet (I) : Standardi x : Ei sisälly : Valinnainen Generaattorin lukemat M7X CEA 7 CEC 7 M7X+CEC7 Vaiheiden välinen jännite Jännite vapaan ja vaiheen välillä Ampeerit Taajuus Näennäisteho (Kva) Aktiivinen teho (Kw) Reaktiivinen teho (kvar) Tehotekijä Verkkovirran lukemat M7X CEA 7 CEC 7 M7X+CEC7 Vaiheiden välinen jännite x Vaiheiden ja vapaan välinen jännite x Ampeerit x Taajuus x Näennäisteho x x x Aktiivinen teho x x x 08 Reaktiivinen teho x x x Tehotekijä x x x Moottorin lukemat M7X CEA 7 CEC 7 M7X+CEC7 Jäähdytysaineen lämpötila x Öljynpaine x Polttoainetaso (%) x Akkujännite x Kierrosta minuutissa x Akkulaturin vaihtovirtageneraattorin jännite x Moottorisuojat M7X CEA 7 CEC 7 M7X+CEC7 Korkea veden lämpötila x Korkea veden lämpötila anturilla x Alhainen veden lämpötila anturilla x Öljyn matala paine x Öljyn matala paine anturilla x Alhainen vedentaso x Odottamaton sammutus x

9 Ohjaimen ominaisuudet (II) : Standardi x : Ei sisälly : Valinnainen Moottorisuojat M7X CEA 7 CEC 7 M7X+CEC7 Polttoainesäiliö x Polttoainesäiliö anturilla x Pysäytyshäiriö x Akkujännitteen häiriö x Akkulaturin vaihtovirtageneraattorin häiriö x Ylinopeus x Alinopeus x Käynnistyshäiriö x Hätäpainike Vaihtovirtageneraattorin suojat M7X CEA 7 CEC 7 M7X+CEC7 Suuri taajuus Alhainen taajuus Suuri jännite Alhainen jännite Oikosulku x 09 Epäsymmetria vaiheiden välillä Virheellinen vaiheiden sarja Käänteisteho x Ylikuormitus x Koneikon signaalin lasku Mittarit M7X CEA 7 CEC 7 M7X+CEC7 Kokonaistuntien mittari Osittaisten tuntien mittari Kilowattimittari Käynnistää hyväksytyt laskimet Käynnistää häiriölaskimet Huolto Viestinnät M7X CEA 7 CEC 7 M7X+CEC7 RS232 x RS485 x Modbus IP x Modbus x

10 Ohjaimen ominaisuudet (III) : Standardi x : Ei sisälly : Valinnainen Viestinnät M7X CEA 7 CEC 7 M7X+CEC7 CCLAN x x x Tietokoneohjelmisto x Analoginen modeemi x GSM/GPRS-modeemi x Etänäyttö x x x Telesignaali x (8 + 4) x x J1939 M7XJ x M7XJ Ominaisuudet M7X CEA 7 CEC 7 M7X+CEC7 Hälytyshistoria (100) (10) / (opc. +100) (10) / (opc. +100) (100) Ulkoinen käynnistys Käynnistyksen esto Käynnistyshäiriö verkkovirrassa x Käynnistys normatiivisessa EJP:ssa x Esilämmityksen moottorin säätö x Koneikon koskettimen aktivointi 10 Verkkovirran ja koneikon koskettimen aktivointi x Polttoaineen siirron säätö x Moottorin lämpötilan säätö x Manuaalinen ohitus x Ohjelmoitavat hälytykset x Koneikon käynnistystoiminto testitilassa Ohjelmoitavat lähdöt x Monikielinen x Erityistoiminnot M7X CEA 7 CEC 7 M7X+CEC7 Sijoituksen GPS x x x Synkronointi x x x Verkkovirran synkronointi x x x Toinen Zero-poisto x x x RAM7 x x x Etänäyttö x x x Ohjelmoinnin ajastin x x x

11 Generointisarjojen vakio- ja valinnaiset ominaisuudet Moottori Dieselmoottori 4-tahtinen jakso Vesijäähdytteinen 12 V sähköjärjestelmä Jäähdytin tuulettimella Vedenerottimen dekantoiva suodatin (ei näkyvää tasoa) Mekaaninen säädin Kuiva ilmansuodatin Kuumien osien suoja Liikkuvien osien suoja Valinnainen : ATA-lamput BPA-lamput Vaihtovirtageneraattori Käynnistettävissä ja säädettävissä IP23-suojausluokka Eristeen H-luokka Sähköjärjestelmä Sähkötoiminen ohjauspaneeli mittalaitteilla ja säätönäytöllä (tarpeen ja määrityksien mukaan) 4-napainen piirikatkaisin Sähkötoiminen ohjauspaneeli vikavirtasuojakytkimellä Akkulaturi (vakiona automaattisissa ohjauspaneeleissa) Lämmityksen vastus (vakiona automaattisilla ohjauspaneeleilla varustetuissa sarjoissa) Akkulaturin vaihtovirtageneraattori maaliitännällä Käynnistysakku/-akut asennettu (sisältää kaapelit ja kannattimen) Maaliitännän sähköasennus maadoituspiikin liitännällä (ei kuulu pakkaukseen) Valinnainen : Akun eristin Äänieristetty versio Teräskori Öljypohjan poistosarja Iskunvaimennin Kori polttoainesäiliöllä Polttoainemittari Hätäpysäytyspainike Runko korkealuokkaisesta teräslevystä Suuri mekaaninen vahvuus Alhainen äänitaso Vaimennus suuritiheyksisellä kivivillamateriaalilla Epoksipolyesterijauhepinnoite (yli 1000 tunnin suolasuihketesti) Helppo pääsy koko järjestelmään huoltoa varten (vesi, öljy ja suodattimet, konepeltiä ei tarvitse poistaa) Polttoainesäiliön tyhjennyskorkki Korin tyhjennyskorkki Teräksinen äänenvaimennin -35 db(a). Valinnainen : 3-teinen venttiili polttoaineen täyttöaukossa (saatavilla 1/2" ja 3/8" liitännät) 11

12 PDF-yhteenveto Luotu : 12/12/ :06 Tekijä : Himoinsa Sivujen määrä : 12 Raporttityyppi: Tietolomake - Teollinen sarja Tarjoaa: HIMOINSAn tekninen osasto. Sivu 1. Koneikon tiedot Sivu 2. Moottorin tekniset tiedot. Generaattorin tekniset tiedot. Sivu 3. Asennustiedot Sivu 4. Mitat Sivu 5. Muiden saatavilla olevien versioiden mitat Sivu 6. Ohjauspaneelin malli Sivu 7. Ohjauspaneelin malli Sivu 8. Ohjaimen ominaisuudet (I) Sivu 9. Ohjaimen ominaisuudet (II) Sivu 10. Ohjaimen ominaisuudet (III) Sivu 11. Generaattorin ominaisuudet ja lisävalinnat Sivu 12. PDF-yhteenveto (ID ) 12
