1 Käsityökalut Työkalut sähkövoima-alan, tietoliikennealan ja teollisuuden rakennusja huoltotöihin Tuotekuvasto SAB Elteknik AB, PLÅTSLAGARGATAN 7, LJUSDAL, puh. +46 SAB 651 Elteknik , AB faksi Puh ,

2 Sisältö Ruuvaustyökalut Räikkälenkkiavain 4 Kumikahva 4 Jatkohylsyt 4 Pienennyshylsyt 4 Momenttiavain 5 Sinetöinti Sinetöintipihdit 5 Leikkaustyökalut Linjapihdit, MA Linjapihdit, Klein 5 Linjapihdit, J2000-9NECRTP 5 Katkaisu- ja kuorintapihdit, YCA 5 Katkaisupihdit, NRA 6 Monitoimipihdit, KCC-22 6 Monitoimileikkuri, S-50 6 Leikkain, S2 6 Kaapelileikkuri, tyyppi K 7 Kaapelileikkuri, tyyppi F 7 Kaapelileikkuri, tyyppi RCS 7 Kaapelileikkuri, CACTUS 7 Kaapelileikkuri, CACTUS 7 Kaapelitykki 7 Letkutyökalut Leikkuri suojaletkulle 8 Viistetyökalu suojaletkulle 8 Asennustyökalu putkelle, BENTE 8 Asennustyökalu puoliputkille 8 Puoliputket suojaletkun jatkamiseen 9 Hydrauliset käsileikkurit 9 Pulttisakset Pulttisakset 10 Akkukäyttöiset leikkaustyökalut Akkukäyttöinen leikkuri, EK 10 Akkukäyttöinen leikkuri, EK Akku, BA Akku, BB Laturi, CH1415CD 11 Purkava laturi, CH1457HC 11 Hydraulipumppu Hydraulipumppu, CP Leikkuripäät Leikkuripää, PS Leikkuripää, PS Leikkuripää, PS Painepää, tyyppi III 12 Puristuspistooli, EV Puristusleuat MJPT-hylsyille 13 Puristuspistooli, EDP62 13 Säilytyslaatikot Säilytyslaatikko, X2 14 Laatikko puristusleukasarjalle, CP2S 14 Laatikko puristuspistoolille ja -leuoille, CP2MS 14 Puristusleuat EDP62-pistoolille Puristusleuat MJPT-tyypin ALUS-hylsyille 15 Puristusleuat kuparille, DIN 15 Puristusleuat alumiinille, DIN 15 Pyöröpuristusleuat 16 Puristusleuat ferroalumiinille, DIN 16 Puristusleuat Elpress-hylsyille Puristusleuat kuparille, Elpress 16 Puristusleuat alumiinille, Elpress 16 Pyöröpuristusleuat 16 Puristusleuat ferroalumiiniliitoksille (BLL) ja Elpress-hylsyille 17 Puristusleuat C-liittimille 17 Puristuspistooli, puristuspihdit Puristuspistooli, ED52 18 Puristuspihdit, HVD51 18 Puristusleuat Puristusleuat MJPT-tyypin ALUS-hylsyille 19 Puristusleuat kuparille, DIN 19 Puristusleuat alumiinille, DIN 19 Pyöröpuristusleuat 19 Puristusleuat ferroalumiinille, DIN 20 Puristusleuat kuparille, Elpress 20 Puristusleuat alumiinille, Elpress 20 Pyöröpuristusleuat 20 Puristusleuat C-liittimille 20 Puristusleuat ferroalumiinille, Elpress 20 Kuorintatyökalut Kuorintatyökalu ulkovaipalle 21 Kuorintatyökalusarja ulkovaipalle 21 INT-kuorintatyökalu vulkanoidulle puolijohtavalle kerrokselle 21 Kuorintatyökalu, IMS2 22 T-kahva PEX-kuorintahylsyille 22 Ohjaushylsyt 10 kv:n kaapelille 22 Kuorintatyökalu puolijohteelle ja PEX-eristeelle, mm 22 Kuorintatyökalusarja PEX-eristeelle, kv 23 Kuorintatyökalusarja, IMS2 + INT + ulkovaippa 23 Kuorintatyökalusarja, FIX, kv 23 Kuorintatyökalu, FK28 24 Kuorintatyökalu, BLL 24 Puristuspistoolit ja -leuat Puristuspistooli, EV Puristusleuat MJPT-hylsyille 13 Puristuspistooli, EDP SAB Elteknik AB Puh INFO@sabp.se

3 Oikeat työkalut helpottavat työtä Sähkö- ja tietoliikennealan asentajat tarvitsevat luotettavia työkaluja, jotka tehostavat työprosesseja. SAB Elteknik tarjoaa laajan valikoiman erilaisilla hienouksilla varustettuja käsityökaluja, joilla päivittäinen työ sujuu helpommin. Räikkälenkkiavain on hyvä esimerkki: Avoimien hylsyjensä ansiosta se sopii hyvin voimalinjapylväille pitkine vaarnaruuveineen. Kaksiteräiset katkaisupihdit, jotka muuttuvat hetkessä kuorintapuukoksi, ovat toinen esimerkki nokkelasta työkalusta. Myös kaapelin valmisteluun tarkoitetut työkalut ansaitsevat erityismaininnan. Kokeile PEX-työkaluja, Intercablen puolijohdekuorinta ja BEKUn kaapelisaksia. Oikeilla työkaluilla keski- ja suurjännitekaapelityöt käyvät kuin tanssi. Puuttuuko valikoimasta jotain? Ota yhteys meihin; pyrimme jatkuvasti löytämään uusia käytännöllisiä, arkea helpottavia työkaluja. Poraustyökalut Porakone, Borrknatte, TED Poranterät 24 Porakoneet/ruuvinvääntimet, Dewalt Iskuporakone/ruuvinväännin 18 V, DCD985M2 XRP XR 4,0 Ah 25 Porakone/ruuvinväännin 18 V, DCD780M2 XR 4,0 Ah 25 Mutterinväännin 18 V, DCF880M2 XR 4,0 Ah 25 Akku, Dewalt DCB182 Slide 18 V, 4,0 Ah XR 26 Laturi, Dewalt DCB105 10,8 18 V, 4,0 Ah XR 26 Autolaturi, Dewalt DCB119 10,8 18 V, 4,0 Ah XR 26 Lämmitin Poltinsarja, Sievert Matic 27 Valaisimet Valonheitin, HARDCASE PRO 27 Otsalamppu, PIXA 3 28 Otsalamppu, Tikka Plus 2 28 Otsalamppu, Zipka Plus 28 Raivaustyökalut Kaatotunkki, Stapeln 29 Oksasahan varret 29 Oksasaha, Samurai 29 Mittausvälineet Mittanauha 30 Korkeus- ja etäisyysmittari, Forestry 550 Pro 30 Korkeusmittari, 800XL ja 800LH 30 Muut työkalut Jakokaappiavain 31 Vasara, teräs 31 Koukkuavain, pyöreä 31 Koukkuavain, suora 31 Sinkilänpoistaja 31 Linjakeppipussi 31 Puhdistus Puhdistusaine, PF 32 Käsienpuhdistusrätit 32 Puhdistusaine, d Gel 32 SAB Elteknik AB Puh INFO@sabp.se 3

4 Henkilökohtaiset Ruuvaustyökalut suojavarusteet Räikkälenkkiavain Kaksipuolinen räikkäavain, joka päästää pultin lävitseen. Kumikahva. SAB-nro E-nro Avainleveys Koko Paino, kg E mm 225 x 34 mm 0,16 kg E mm 225 x 34 mm 0,16 kg E mm 265 x 45 mm 0,24 kg E mm 315 x 50 mm 0,45 kg E mm 310 x 50 mm 0,40 kg mm 310 x 50 mm 0,40 kg E mm 355 x 56 mm 0,68 kg E mm 400 x 63 mm 1,10 kg E mm 400 x 63 mm 1,10 kg E mm 355 x 56 mm 0,68 kg E mm 445 x 67 mm 1,40 kg Kumikahva Räikkälenkkiavaimiin liimattava vaihtokahva. SAB-nro E-nro Sopii avaimiin Paino, kg , 13-17L, 14-17L, 14-19L 0,03 kg Jatkohylsyt Lukkiutuu räikkälenkkiavaimeen automaattisesti pidätysrenkaan avulla. SAB-nro E-nro Avainleveys Pituus Paino, kg E mm 0,08 kg E mm 0,09 kg E mm 0,09 kg E mm 0,16 kg E mm 0,22 kg E mm 0,26 kg E mm 0,30 kg E mm 0,30 kg Pienennyshylsyt Lukkiutuu räikkälenkkiavaimeen automaattisesti pidätysrenkaan avulla. SAB-nro E-nro Avainleveys Pituus Paino, kg E to mm 0,08 kg E to mm 0,09 kg 4 SAB Elteknik AB Puh INFO@sabp.se

5 Momenttiavain, pihdit Momenttiavain Haluttu momentti säädetään kahvan alaosassa olevalla lukittavalla vääntimellä. Selkeä momenttiskaala. Ääni ilmoittaa momentin saavuttamisesta. SAB-nro E-nro Momentti Koko Pituus Paino, kg E Nm ½ 280 mm 0,80 kg Nm ½ 340 mm 0,70 kg Nm ½ 440 mm 1,00 kg Sinetöintipihdit Sinetöintipihdit, joissa myös leikkuri. SAB-nro E-nro Tyyppi Pituus Paino, kg E Sinetöintipihdit 160 mm 0,10 kg Tyyny, PT8A Kaiverrus/kirjain Tyynyn ruuvi Linjapihdit, MA-880 Voimakkaat, hyvin leikkaavat yhdistelmäpihdit. Mukana poltin ja puristusleuat. SAB-nro E-nro Pituus Paino, kg E mm 0,40 kg Linjapihdit, Klein Kovalle vaijerille sopivat, voimakkaat yhdistelmäpihdit. SAB-nro E-nro Pituus Paino, kg E mm 0,20 kg Linjapihdit, J2000-9NECRTP Kovalle vaijerille sopivat, voimakkaat yhdistelmäpihdit. Uusi, mukava kahva. SAB-nro E-nro Pituus Paino, kg E mm 0,50 kg Katkaisu- ja kuorintapihdit, YCA Katkaisupihdit, joissa kaksinkertainen aaltomainen terä sekä kaapelin katkaisua että kuorintaa varten. Voidaan myös muuttaa kuorintapuukoksi. Suuri kapasiteetti. SAB-nro E-nro Malli Pituus Katk./kuor. Paino, g E CC mm 50/35 0,2 35 mm² 0,13 kg CC mm 50/70 1,0 50 mm² 0,15 kg CC mm 95/ mm² 0,19 kg SAB Elteknik AB Puh INFO@sabp.se 5

6 Pihdit, leikkaustyökalut Katkaisupihdit, NRA Katkaisupihdit vaijerille ja kaapelille. Pyöristetty terä. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg E NRA mm 50/35 mm² 0,16 kg NRA mm 70/50 mm² 0,28 kg E NRA mm 70 mm² 0,47 kg NRA mm 95/70 mm² 0,52 kg Monitoimipihdit, KCC-22 Yhdistelmäpihdit: Katkaisuun Ulkovaipan kuorintaan Kuorintaan SAB-nro E-nro Tyyppi Paino, kg E mm 0,16 kg Monitoimileikkuri, S-50 S-50 on monikäyttöinen leikkuri, jossa on vaihdettavat terät erilaisiin tarkoituksiin. Joustava työkalu sopii niin tavallisen Al/Cu-kaapelin kuin harusköyden tai 8 mm:n pulttienkin katkaisuun. Terät ja niiden kapasiteetit näytetään alla. Leikkurin mukana tulee S1-yleisterä, joka sopii seuraaville: Al/Cu, Ø 50 mm Teräsvaijeri, Ø 14 mm Harusköysi, 52 mm² feal-köysi, Ø 20 mm (234 mm²) Teräsarmeerattu kaapeli, Ø 50 mm Leikkurin mukana tulee S1-terä, kampa hampaiden puhdistukseen sekä muovinen säilytyslaatikko. Laukku tilattavissa erikseen. SAB-nro E-nro Mitat Paino, kg E x 100 x 46 mm 1,14 kg Laukku, 350 x 170 x 50 mm 0,20 kg Muovilaatikko, 255 x 210 x 57 mm 0,14 kg S1-vaihtoterä, 63 x 45 x 6 cm 0,05 kg S2-terä Al/Cu, Ø 50 mm Teräsarmeerattu kaapeli, Ø 50 mm Teräsvaijeri, Ø 14 mm Ruostumaton vaijeri, Ø 8 mm harusköysi, 52 mm² feal-köysi, Ø 24,5 mm (234 mm²) Umpiterästanko, Ø 10 mm 8.8-pultti, Ø 8 mm SAB-nro E-nro Mitat Paino, kg x 45 x 6 mm 0,05 kg 6 SAB Elteknik AB Puh INFO@sabp.se

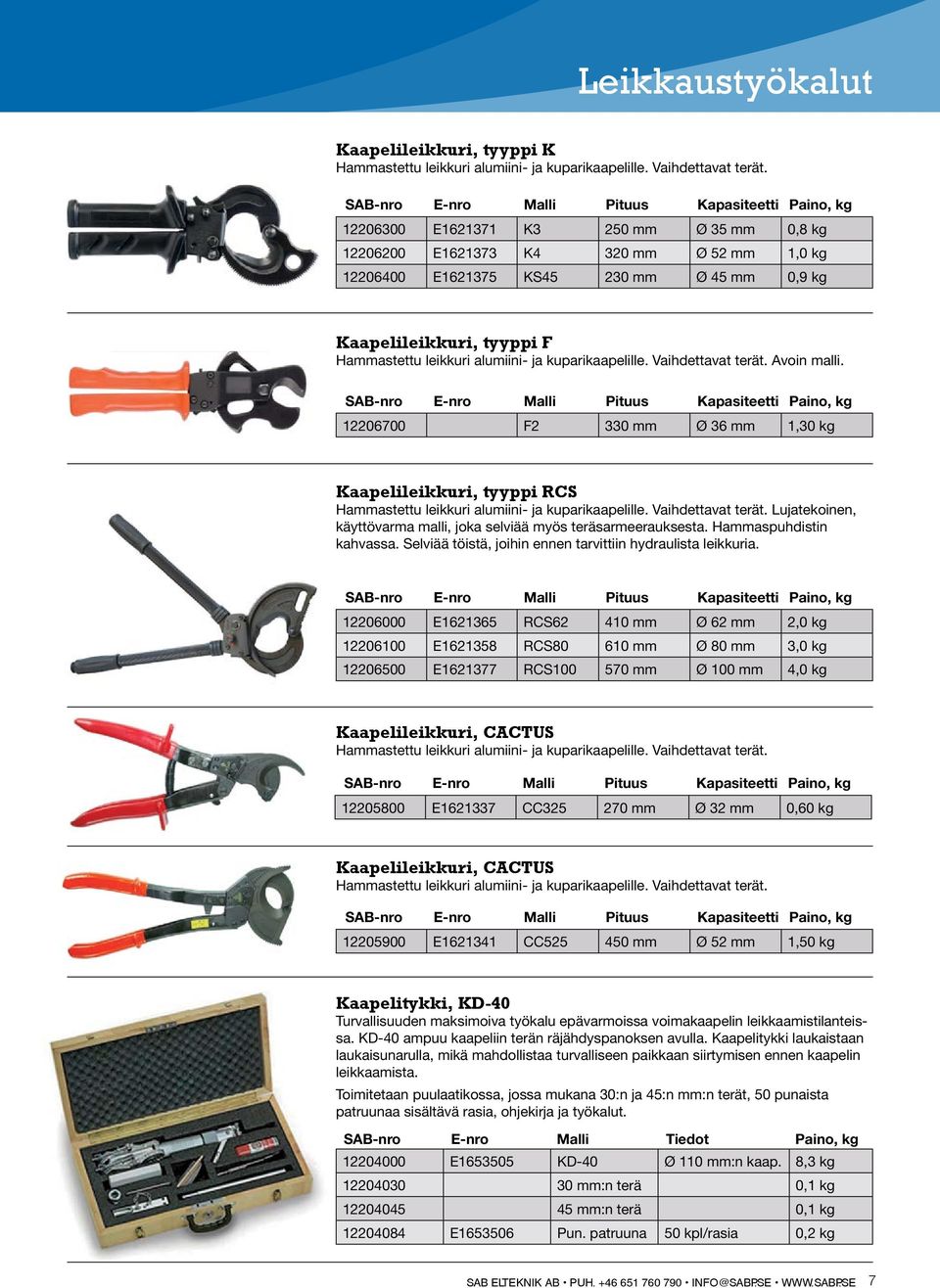

7 Leikkaustyökalut Kaapelileikkuri, tyyppi K Hammastettu leikkuri alumiini- ja kuparikaapelille. Vaihdettavat terät. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg E K3 250 mm Ø 35 mm 0,8 kg E K4 320 mm Ø 52 mm 1,0 kg E KS mm Ø 45 mm 0,9 kg Kaapelileikkuri, tyyppi F Hammastettu leikkuri alumiini- ja kuparikaapelille. Vaihdettavat terät. Avoin malli. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg F2 330 mm Ø 36 mm 1,30 kg Kaapelileikkuri, tyyppi RCS Hammastettu leikkuri alumiini- ja kuparikaapelille. Vaihdettavat terät. Lujatekoinen, käyttövarma malli, joka selviää myös teräsarmeerauksesta. Hammaspuhdistin kahvassa. Selviää töistä, joihin ennen tarvittiin hydraulista leikkuria. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg E RCS mm Ø 62 mm 2,0 kg E RCS mm Ø 80 mm 3,0 kg E RCS mm Ø 100 mm 4,0 kg Kaapelileikkuri, CACTUS Hammastettu leikkuri alumiini- ja kuparikaapelille. Vaihdettavat terät. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg E CC mm Ø 32 mm 0,60 kg Kaapelileikkuri, CACTUS Hammastettu leikkuri alumiini- ja kuparikaapelille. Vaihdettavat terät. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg E CC mm Ø 52 mm 1,50 kg Kaapelitykki, KD-40 Turvallisuuden maksimoiva työkalu epävarmoissa voimakaapelin leikkaamistilanteissa. KD-40 ampuu kaapeliin terän räjähdyspanoksen avulla. Kaapelitykki laukaistaan laukaisunarulla, mikä mahdollistaa turvalliseen paikkaan siirtymisen ennen kaapelin leikkaamista. Toimitetaan puulaatikossa, jossa mukana 30:n ja 45:n mm:n terät, 50 punaista patruunaa sisältävä rasia, ohjekirja ja työkalut. SAB-nro E-nro Malli Tiedot Paino, kg E KD-40 Ø 110 mm:n kaap. 8,3 kg mm:n terä 0,1 kg mm:n terä 0,1 kg E Pun. patruuna 50 kpl/rasia 0,2 kg SAB Elteknik AB Puh INFO@sabp.se 7

8 Letkutyökalut Leikkuri suojaletkulle Leikkaa siististi suojaletkua katkaistaessa. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg TC mm Ø 25 mm 0,50 kg TC mm Ø 42 mm 0,50 kg TC mm Ø 63 mm 1,10 kg Viistetyökalu suojaletkulle Tekee hienon, tasaisen viisteen suojaletkuun. SAB-nro E-nro Tyyppi Paino, kg mm sisäp viiste 0, mm sisäp/ulkop viiste 0, mm ulkop viiste 0, mm ulkop viiste 0, mm ulkop viiste 0, mm ulkop viiste 0,07 Asennustyökalu putkelle, BENTE BENTE-asennustyökalu on suunniteltu helpottamaan putkien asentamista ja purkamista jatkamisen yhteydessä. Työkalu toimii saksiperiaatteella, ja sille on erilaisia puristusleukoja erikokoisia putkia varten. Pitkät varret mahdollistavat mukavan työasennon. Työkalua voi käyttää myös nostosaksina putkien asettelua muutettaessa. SAB-nro E-nro Kuvaus Paino, kg E mm:n aall. putki 3,5 kg Aall. putken pienennys mm 0,4 kg mm:n aall. putki 3,5 kg Aall. putken pienennys mm 0,4 kg Asennustyökalu puoliputkille Työkalu puoliputkien yhteen puristamiseen. SAB-nro E-nro Kuvaus Paino, kg mm:n puoliputki 0,41 kg mm:n puoliputki 0,44 kg mm:n puoliputki 0,47 kg (E ) 110 mm:n puoliputki 2,80 kg 8 SAB Elteknik AB Puh INFO@sabp.se

9 Hydrauliset leikkaustyökalut Puoliputket suojaletkun jatkamiseen Kaksi PVC-puoliputkea pitkittäisellä lukituksella kaapelia sisältävän suojaputken jatkamiseen. Standardipituus on 1 metri. Enintään 2 metrin pituuksia on saatavana. Liitossarja puoliputkille Jaettava liitinsarja puoliputkien varmistamiseen puristusta varten. SAB-nro E-nro Nimike Koko Paino, kg KHR mm:n puoliputki 0,64 kg KHR mm:n puoliputki 0,92 kg KHR mm:n puoliputki 1,20 kg KHM mm:n liitin 0,27 kg KHM mm:n liitin 0,29 kg KHM mm:n liitin 0,32 kg Hydrauliset käsileikkurit Leikkurit mm. alumiinille, kuparille, vaijerille ja harusköydelle. Toimintavarma hydrauliikka. Helpot käyttää. Avattava, pikalukituksella varustettu pää, joka on käännettävissä 180. Vaihdettavat terät. Toimitetaan pehmustetussa pussissa. * = leikkauskapasiteetti ks. alla oleva taulukko. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg E HVA mm Ø 20 mm* 2,8 kg E Liikkuva terä HVA20-mallille 0,1 kg E HVA mm Ø 24 mm* 4,0 kg E Liikkuva terä HVA24-mallille 0,1 kg HVA mm Ø 32 mm* 5,3 kg Liikkuva terä HVA32-mallille 0,1 kg HVA mm Ø 55 mm* 6,0 kg Liikkuva terä HVA55-mallille 0,1 kg E HVA mm Ø 85 mm* 6,8 kg E Liikkuva terä HVA85-mallille 0,1 kg HVA HVA HVA HVA HVA HVA HVA Cu-kaapeli Al-kaapeli FeAl-köysi Harusköysi 7tr Harusköysi 19tr Telekaapeli 85 Al-maakaapeli Umpi-Cu-seos Umpi-Al-seos Umpi-Fe-vaijeri Umpi-Fe-tanko Teräsvaijeri SAB Elteknik AB Puh INFO@sabp.se 9

10 Pulttisakset, akkukäyttöiset leikkaustyökalut Pulttisakset Kovetetut pulttisakset kovien materiaalien leikkaamiseen. Säädettävät, vaihdettavat terät. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg BK mm Ø 7 mm 0,90 kg E BK450H 460 mm Ø 8 mm 1,50 kg E BK600H 600 mm Ø 10 mm 2,60 kg E BK750H 750 mm Ø 12 mm 3,90 kg BK900H 900 mm Ø 15 mm 5,90 kg Akkukäyttöinen leikkuri, EK Kevyt, nopea leikkuri alumiinille ja kuparille. Erinomainen ahtaissa tiloissa. Toimii 14,4 voltin NiMH-akulla. Kaksoisohjaus yhden käden kahvassa maksimaalista turvallisuutta varten. Eteen- ja taakse-toiminnot. Kapasiteetti: n. 30 leikkausta 56 mm:n kaapelille (4 x 240 mm²) Akku: 14,4 V, 3 Ah, NiMh SAB-nro E-nro Malli Maks.halk. Paino, kg E EK50KC Al/Cu 52 mm 5,0 kg EK50 Al/Cu 52 mm 2,0 kg E EK55KC Al/Cu 56 mm 5,0 kg EK55 Al/Cu 56 mm 2,0 kg CM-EK Peltinen säilytyslaatikko 3,0 kg Akkukäyttöinen leikkuri, EK85-80 Sähköhydraulinen leikkuri, joka selviää jopa 85 mm:n alumiini- ja kuparikaapelista. Saksitoiminto helpottaa työskentelyä ahtaissa tiloissa. Sekä leikkaus- että palautustoiminnon käyttö yhdellä kädellä. Toimii 14,4 voltin BB1430-akuilla, jonka kuvaus seuraavalla sivulla. 1457HC-laturin kuvaus seuraavalla sivulla. Sisältö: EK85-80-leikkuri, BB1430-akku, CH1457HC-laturi, laatikko E EK85-80-KC 9,8 kg KC-päätteiset mallit ovat täydellisiä sarjoja, joihin kuuluu leikkuri, CH1457HC 220 V -laturi, BB1430-akku ja laatikko. Akku, BA1420 Sopii latureille CH1415CD, 1415HC ja CH1457HC. Voimakas, pitkäikäinen NiCa-akku. Nopea Plug In -kiinnitys. Käyttölämpötila C. 138 x 99 x 75 mm. SAB-nro E-nro Malli Kapasiteetti Paino, kg BA ,4 V, 2,0 Ah 0,7 kg 10 SAB Elteknik AB Puh INFO@sabp.se

11 Laturit, hydraulipumppu Akku, BB1430 NiMh-akku ilman ympäristöveroa 14,4 V 3,0 Ah C 138 x 99 x 75 mm Sopii latureille CH1457HC ja 1415HC SAB-nro E-nro Malli Kapasiteetti Paino, kg E BB ,4 3,0 Ah 0,7 kg Laturi, CH1415CD V savukkeensytyttimelle: BB1430- ja BA1420-akkujen lataus kestää noin 1 tunnin. Automaattinen akkulatauksen tunnistus ja siirtyminen ylläpitolataukseen. 150 x 95 x 80 mm SAB-nro E-nro Malli Kapasiteetti Paino, kg E CH1415CD V / 14,4 V 1,5 A 0,8 kg Purkava laturi, CH1457HC 220 voltin laturi, jossa purkutoiminto. Toimii seuraavissa vaiheissa: 1. BB1430- tai BA1420-akun purku. 2. Lataus. 3. Ylläpitolataus. Estää muisti-ilmiön ja pidentää akun käyttöikää. Lataa BB1430- ja BA1420-akut 15 minuutissa. Mitat 150 x 95 x 80 mm. SAB-nro E-nro Malli Kapasiteetti Paino, kg E CH1457HC 220 V / 14,4 V 1,5 A 0,8 kg Hydraulipumppu, CP-700 I-drive-tekniikalla toimiva 700 baarin pumppu. Kaksinkertainen mäntätekniikka mahdollistaa nopean syötön ja korkeapaineeseen vaihdon. Automaattinen puristussykli oikeaan puristuspaineeseen. Vuotamattomat pikaliittimet. Tuuletettu lämpötilansäätö. LED-näyttö varoituksille ja ilmoituksille. Painetta, lämpötilaa, puristusta ja akun tilaa koskevat vikailmoitukset. Toimintojen valinta helppokäyttöisellä vääntimellä. Puristus- ja leikkaussyklit tallentuvat sisäiseen muistiin. USB-portti tallennettujen tietojen tietokoneeseen siirtoa varten. Virtaus: 1,1 litraa/min. Vaihtuu 100 baarissa 0,1 litraan/min. Paine: 700 baaria. Akku: Litiumioni 18 V, 3,0 Ah, 60 minuutin lataus. Paino: Vain 4,6 kg akun kanssa CP-700 4,6 kg SAB Elteknik AB Puh INFO@sabp.se 11

12 Leikkuri- ja painepäät Leikkuripää, PS-85 Kevyt, kompakti leikkuripää alumiini- ja kuparikaapelille. Sopii 700 baarin hydraulipumpuillemme. Lukittava, leikkuuterän ohjaava kansi. Hydraulinen, suojallinen pikaliitin. Kapasiteetti: Puristusvoima: Paine: enint. 85 mm:n halkaisija 70 kn 700 baaria Leikkuripää, PS-85 5,3 kg Leikkuripää, PS-95 Kevyt, kompakti leikkuripää alumiini- ja kuparikaapelille. Sopii 700 baarin hydraulipumpuillemme. Kapasiteetti: Puristusvoima: Paine: enint. 95 mm:n halkaisija 100 kn 700 baaria Leikkuripää, PS-95 9,4 kg Leikkuripää, PS-120 Kevyt, kompakti leikkuripää alumiini- ja kuparikaapelille (myös teräsarmeeratulle). Sopii 700 baarin hydraulipumpuillemme. Lukittava, leikkuuterän ohjaava kansi. Hydraulinen, suojallinen pikaliitin. Kapasiteetti: Puristusvoima: Paine: enint. 120 mm:n halkaisija 100 kn 700 baaria Leikkuripää, PS ,6 kg Painepää, tyyppi III Painepää DIN-puristukseen tyypin III puristusleuoilla. Sopii 700 baarin hydraulipumpuillemme. Kapasiteetti: Puristusvoima: Paine: enint. 95 mm:n halkaisija 240 kn 850 baaria Tyyppi III, DIN 4,8 kg 12 SAB Elteknik AB Puh

13 Puristuspistoolit ja -leuat Puristuspistooli, EV130 Ergonominen, hyvin tasapainotettu, helppo käsitellä. Männän puristusvoima 130 kn. Teho 200 W. Männän iskupituus: 13 mm. Painepää käännettävissä 180. Helppo käyttää myös ahtaissa tiloissa. Yhdellä kädellä käsiteltävä. Toimii 14,4 voltin NiMH-akulla. Paino ilman akkua 4,1 kg. Sopii 1300-järjestelmän Elpress-puristusleuoille. KC-päätteinen malli sisältää EV x BB CH1457HC + laatikko. Tarvikkeet Puristuspistoolin laturi ja akut ovat samat kuin EK55-leikkurille ks. sivu 17. Kapasiteetti Cu: enint. 400 mm² Al, ei esimuovattu: enint. 240 mm² C-hylsyt: enint. 120/120 mm² FeAl + AlMgSi: enint. 99 mm² Erist. ALUS-hylsyt: enint. 95 mm² Puristussyklin kesto alle 7 sekuntia E EV130-KC Täydellinen sarja 11,80 kg Puristusleuat MJPT-hylsyille 1300-järjestelmän Elpress-matriisinpitimille sopivat puristusleuat eristettyjen MJPT-tyypin ALUS-hylsyjen puristukseen E E173: ALUS mm 2 0,10 kg E E215: ALUS 95 mm 2 0,10 kg KC-päätteinen malli: täydellinen sarja, joka sisältää EDP62-pistoolin, CH1457HC-laturin, kaksi BB1430-akkua ja PVC-säilytyslaukun. Tarvikkeet Puristuspistoolin laturi ja akut ovat samat kuin EK55-leikkurille ks. sivu 17. Puristuspistooli, EDP62 Ergonominen, hyvin tasapainotettu, helppo käsitellä. Männän puristusvoima 65 kn (6500 kg). Teho 200 W. Männän iskupituus: 13 mm. Painepää käännettävissä 180. Helppo käyttää myös ahtaissa tiloissa. Yhdellä kädellä käsiteltävä. Toimii 14,4 voltin NiMH-akulla. Paino ilman akkua 3,5 kg. Pfisterin G mallin puristusleuat sopivat suoraan EDP62-puristuspistoolin päähän. G06-mallin puristusleuat vaativat adapterin. Leuat Elpress- ja DIN-hylsyjen puristukseen löytyvät 8323S-puristusleukavalikoimas tamme. Kapasiteetti Cu: enint. 185 mm² Cu, jännitetty: enint. 150 mm² Al, ei esimuovattu: enint. 240 mm² Al, esimuovattu: enint. 300 mm² Al, ei esimuovattu: enint. 240 mm² Al 59 -köysi ja BLX: enint. 185 mm² FeAl-köysi: enint. 120/20 mm² Puristussyklin kesto alle 7 sekuntia E EDP62-KC Täydellinen sarja kg SAB Elteknik AB Puh INFO@sabp.se 13

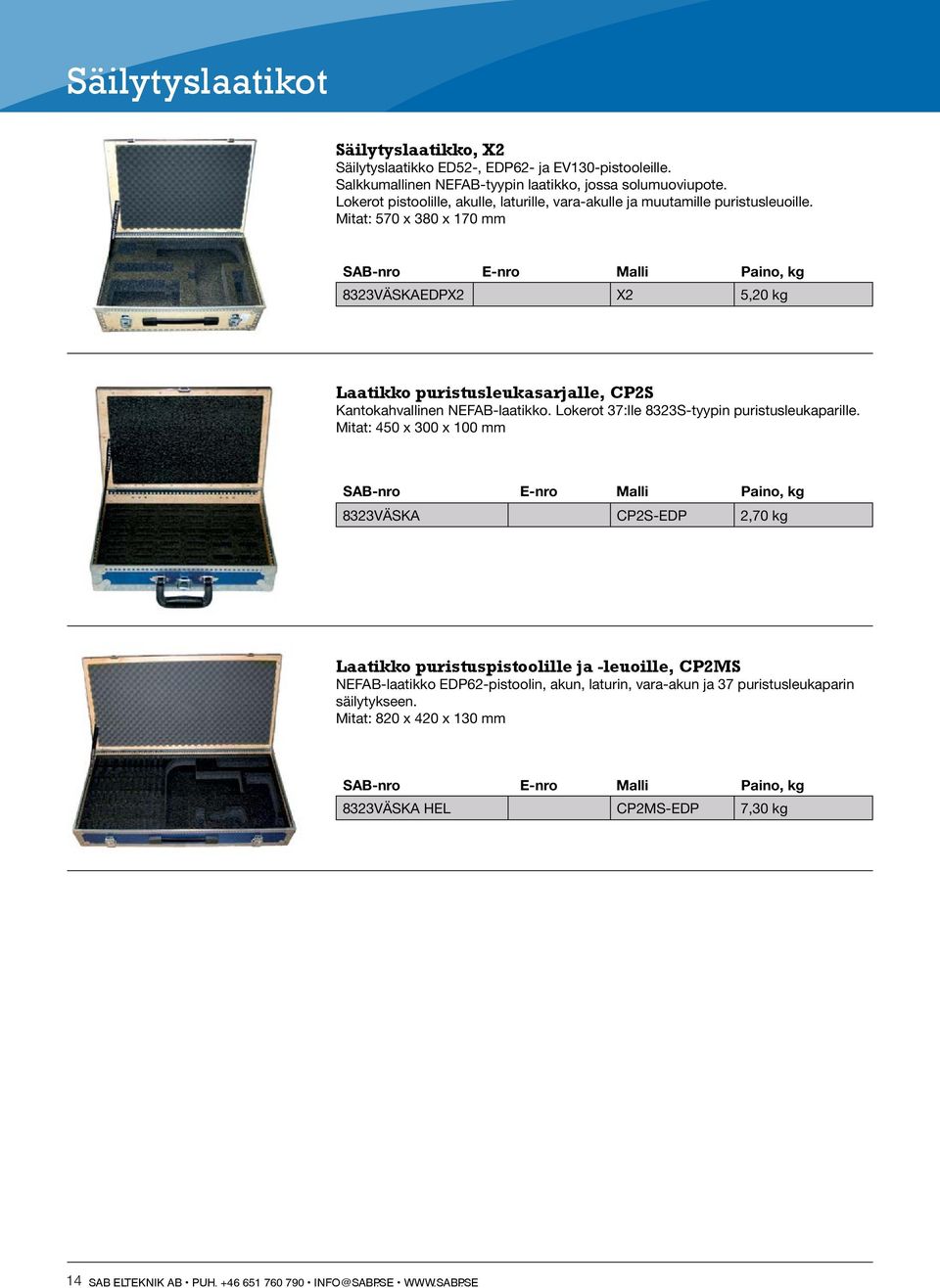

14 Säilytyslaatikot Säilytyslaatikko, X2 Säilytyslaatikko ED52-, EDP62- ja EV130-pistooleille. Salkkumallinen NEFAB-tyypin laatikko, jossa solumuoviupote. Lokerot pistoolille, akulle, laturille, vara-akulle ja muutamille puristusleuoille. Mitat: 570 x 380 x 170 mm 8323VÄSKAEDPX2 X2 5,20 kg Laatikko puristusleukasarjalle, CP2S Kantokahvallinen NEFAB-laatikko. Lokerot 37:lle 8323S-tyypin puristusleukaparille. Mitat: 450 x 300 x 100 mm 8323VÄSKA CP2S-EDP 2,70 kg Laatikko puristuspistoolille ja -leuoille, CP2MS NEFAB-laatikko EDP62-pistoolin, akun, laturin, vara-akun ja 37 puristusleukaparin säilytykseen. Mitat: 820 x 420 x 130 mm 8323VÄSKA HEL CP2MS-EDP 7,30 kg 14 SAB Elteknik AB Puh INFO@sabp.se

15 Puristusleuat Puristusleuat EDP62-pistoolille Sekä DIN- että Elpress-hylsyille sopivat puristusleuat. Erikoiskovetettua terästä. Leukaparit on yhdistetty teräsjousella. Leukoihin on painettu alla annetut merkinnät. Puristusleuat MJPT-tyypin ALUS-hylsyille SAB-nro E-nro Merkintä Maks.pinta-ala Hylsytyyppi 8323E140 E E mm² MJPT 10 25/ E173 E E mm² MJPT 10 50/ E215 E E mm² MJPT 10 95/10 95 Puristusleuat kuparille, DIN Puristusleuat alumiinille, DIN SAB-nro Merkintä Cu, Cu, Teräshylsy leuassa ei jännitetty jännitetty FeAl:lle 8323SU04E SU04E 8323SU06 SU SU07 SU SU08 SU SU09 SU SU10 SU SU12 SU SU14 SU SU16 SU SU18 SU SU19 SU SU20 SU SU22 SU SU25 SU SU28 SU SAB-nro E-nro Merkintä rm/sm sm, ei jänn. AlMgSi Al-hylsy leuoissa esimuov. esimuov. jänn. FeAl:lle ei jänn. jänn. 8323SA12 SA SA12E E SA12E (513) 8323SA14 E SA14 (515) SA16 E SA16 (517) SA17 E SA17 (518E) 8323SA18 E SA18 (519) SA20 E SA20 (520) SA22 E SA22 (516) SA25 E SA25 (514) SA27 E SA SA28 E SA SA32 E SA SA34 E SA SAB Elteknik AB Puh

16 Puristusleuat Pyöröpuristusleuat SAB-nro E-nro Merkintä Pint.al, mm², Al 8323SR095 E SR mm² 8323SR150 E SR mm² 8323SR240 E SR mm² Puristusleuat ferroalumiinille, DIN SAB-nro E-nro Merkintä Pint.al, mm² 8323SU08 SU08 (Kp08) 62 mm², teräshylsy 8323SA16 E SA16 (Kp16) 62 mm², Al-hylsy 8323SU09 SU09 (Kp09) 99 mm², teräshylsy 8323SA22 E SA22 (Kp22) 99 mm², Al-hylsy Puristusleuat kuparille, Elpress SAB-nro E-nro Merkintä leuoissa Cu-hylsyt, mm² 8323SU04E E SU04E CUT SU06E E SU06E SU07E E SU07E EXEL 10 kv 8323SU08E E SU08E SU10E E SU10E SU12E E SU12E SU14E E SU14E SU16E E SU16E SU18E E SU18E SU20E E SU20E SU22E E SU22E SU25E E SU25E SU28E SU28E 240 Puristusleuat alumiinille, Elpress SAB-nro E-nro Merkintä Elpress-hylsyille, mm² leuoissa rm/sm esimuov. ei jänn. 8323SA12E E SA12E (513) SA17 E SA17 (518E) SA25 E SA25 (514) SA32 E SA Pyöröpuristusleuat SAB-nro E-nro Merkintä Pint.al, mm², Al 8323SR095 E R mm² 8323SR150 E SR mm² 8323SR240 E SR mm² 16 SAB Elteknik AB Puh

17 Puristusleuat ferroalumiinille, Elpress Puristusleuat ferroalumiiniliitoksille (BLL) ja Elpress hylsyille SAB-nro E-nro Merkintä Pint.al, mm² 8323B16NP B16NP 62 mm², Al-hylsy 8323B6FE B6FE 62 mm², teräshylsy 8323B20NP B20NP 99 mm², Al-hylsy 8323B8FE B8FE 99 mm², teräshylsy Puristusleuat C-liittimille SAB-nro E-nro Merkintä Pint.al, mm² Elpress-C-liitin 8323SC04 E SC4 (509) 10/6 10 C4 8323SC05 E SC5 (511) 10 16/10 16 C5 8323SC06 E SC6 (512) 16 25/16 25 C6 8323SC09 E SC9 (510) / / / / /25 50 C8-6 C8 C9-6 C9-8 C9 8323SC11 E SC /25 70 C11-8 C11-9 C SC13 SC C13 SAB Elteknik AB Puh

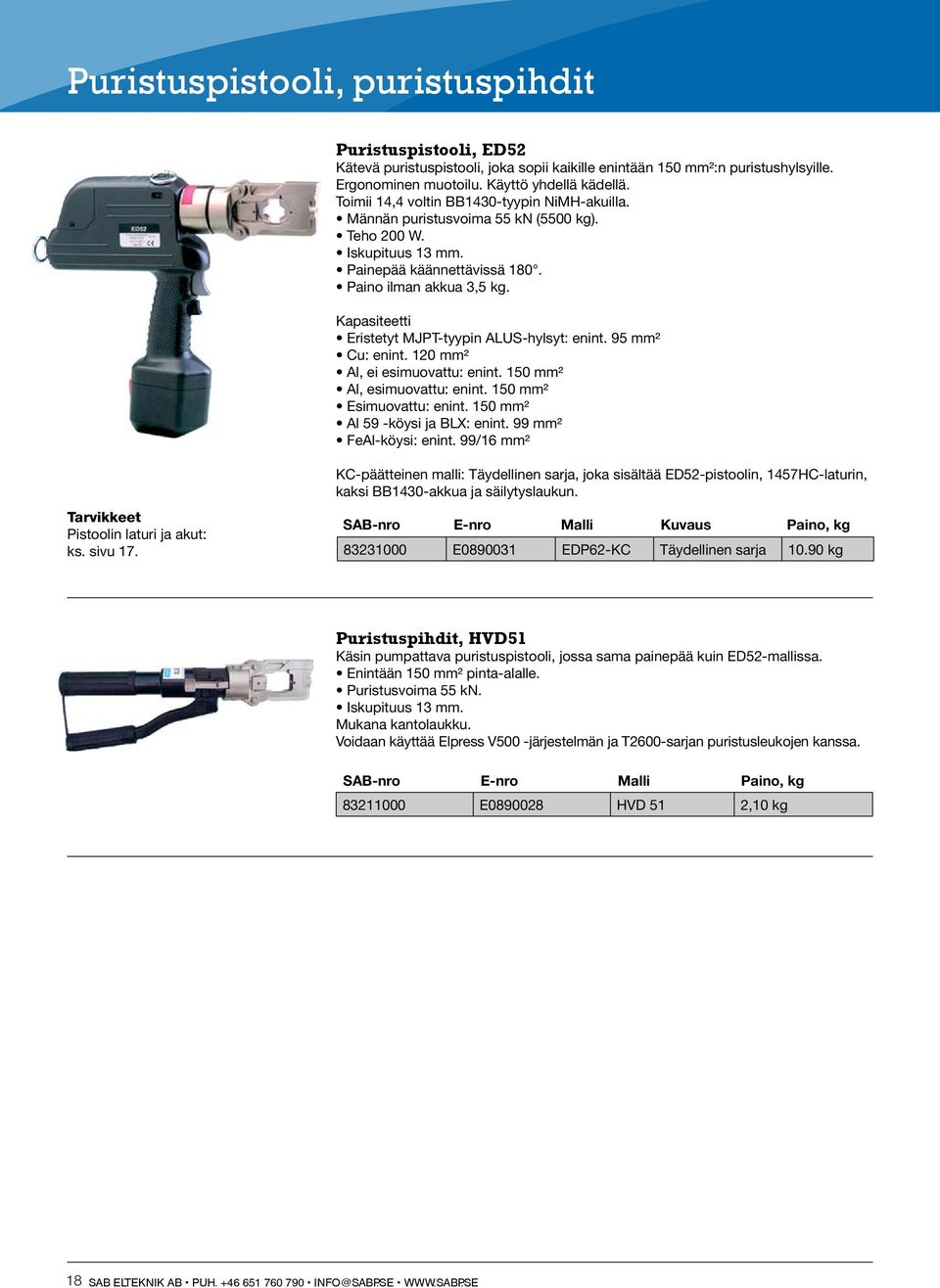

18 Puristuspistooli, puristuspihdit Puristuspistooli, ED52 Kätevä puristuspistooli, joka sopii kaikille enintään 150 mm²:n puristushylsyille. Ergonominen muotoilu. Käyttö yhdellä kädellä. Toimii 14,4 voltin BB1430-tyypin NiMH-akuilla. Männän puristusvoima 55 kn (5500 kg). Teho 200 W. Iskupituus 13 mm. Painepää käännettävissä 180. Paino ilman akkua 3,5 kg. Kapasiteetti Eristetyt MJPT-tyypin ALUS-hylsyt: enint. 95 mm² Cu: enint. 120 mm² Al, ei esimuovattu: enint. 150 mm² Al, esimuovattu: enint. 150 mm² Esimuovattu: enint. 150 mm² Al 59 -köysi ja BLX: enint. 99 mm² FeAl-köysi: enint. 99/16 mm² KC-päätteinen malli: Täydellinen sarja, joka sisältää ED52-pistoolin, 1457HC-laturin, kaksi BB1430-akkua ja säilytyslaukun. Tarvikkeet Pistoolin laturi ja akut: SAB-nro E-nro Malli Kuvaus Paino, kg ks. sivu E EDP62-KC Täydellinen sarja kg Puristuspihdit, HVD51 Käsin pumpattava puristuspistooli, jossa sama painepää kuin ED52-mallissa. Enintään 150 mm² pinta-alalle. Puristusvoima 55 kn. Iskupituus 13 mm. Mukana kantolaukku. Voidaan käyttää Elpress V500 -järjestelmän ja T2600-sarjan puristusleukojen kanssa E HVD 51 2,10 kg 18 SAB Elteknik AB Puh

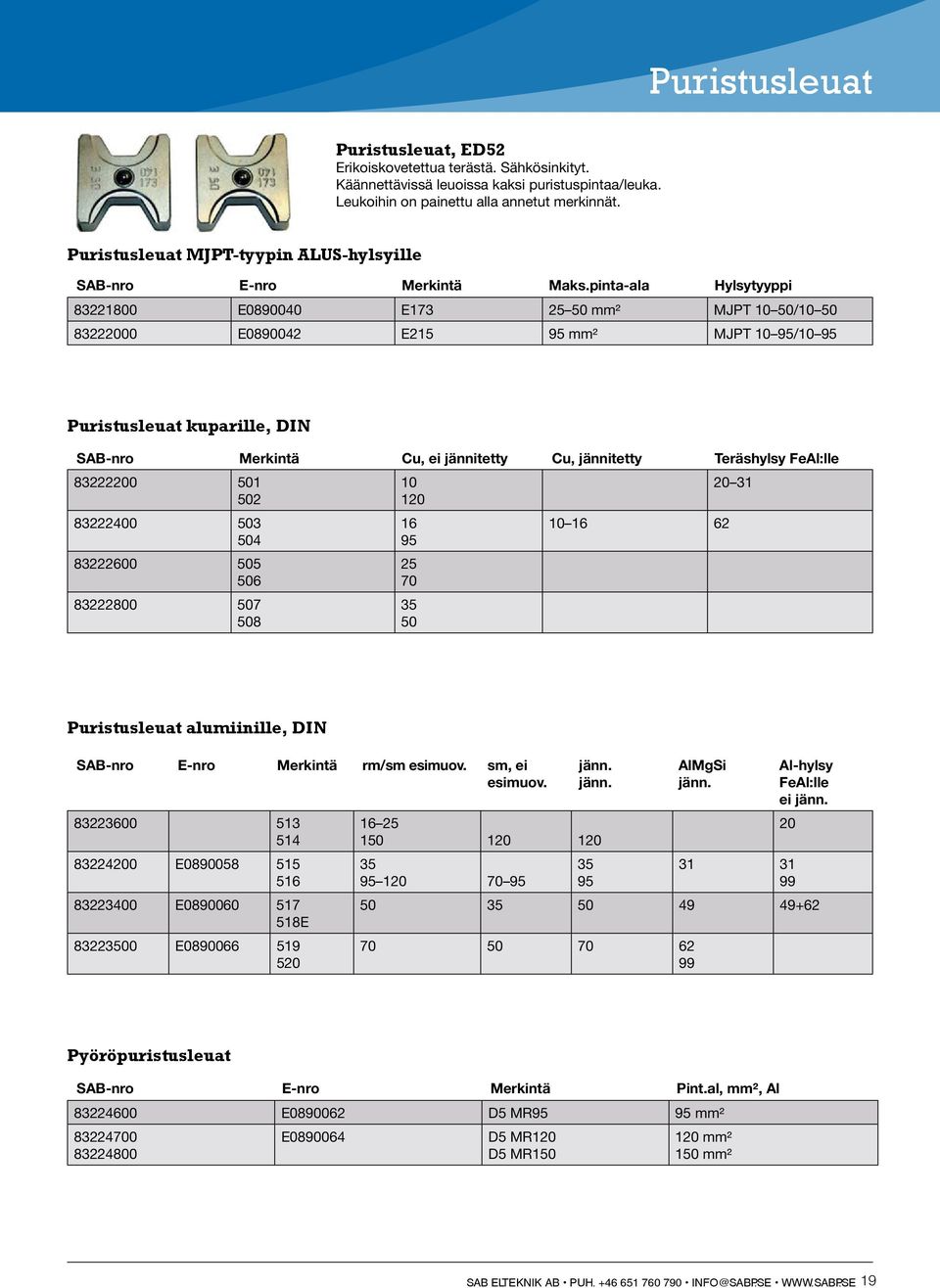

19 Puristusleuat Puristusleuat, ED52 Erikoiskovetettua terästä. Sähkösinkityt. Käännettävissä leuoissa kaksi puristuspintaa/leuka. Leukoihin on painettu alla annetut merkinnät. Puristusleuat MJPT-tyypin ALUS-hylsyille SAB-nro E-nro Merkintä Maks.pinta-ala Hylsytyyppi E E mm² MJPT 10 50/ E E mm² MJPT 10 95/10 95 Puristusleuat kuparille, DIN SAB-nro Merkintä Cu, ei jännitetty Cu, jännitetty Teräshylsy FeAl:lle Puristusleuat alumiinille, DIN SAB-nro E-nro Merkintä rm/sm esimuov. sm, ei jänn. AlMgSi Al-hylsy esimuov. jänn. jänn. FeAl:lle ei jänn E E E E Pyöröpuristusleuat SAB-nro E-nro Merkintä Pint.al, mm², Al E D5 MR95 95 mm² E D5 MR mm² D5 MR mm² SAB Elteknik AB Puh

20 Puristusleuat Puristusleuat ferroalumiinille, DIN SAB-nro E-nro Merkintä FeAl-köyden halk. mm², hylsy E Fe E Fe99 62 mm², Al-hylsy 62 mm², teräshylsy 99 mm², Al-hylsy 99 mm², teräshylsy Puristusleuat kuparille, Elpress Cu-hylsyille mm² SAB-nro E-nro Merkintä Pint.al, mm² E E 500E E E E 502E E E E 504E E E E 506E E E E 508E EXCEL 10 CUT Puristusleuat alumiinille, Elpress SAB-nro E-nro Merkintä Pint.al, mm², rm/sm, esimuov, jännitetty E E E 514E E E Pyöröpuristusleuat SAB-nro E-nro Merkintä Pint.al, mm², Al E D5 MR95 95 mm² E D5 MR mm² Puristusleuat C-liittimille SAB-nro E-nro Merkintä Pint.al, mm² Elpress-C-liitin /6 10 C E / / / / / /10 16 C5 C8-6 C8 C9-6 C9-8 C /16 25 C6 Puristusleuat ferroalumiinille, Elpress SAB-nro E-nro Merkintä FeAl-köyden halk. mm², hylsy E E B16NP B6FE E E B20NP B8FE 62 mm², Al-hylsy, LFEAL62 62 mm², teräshylsy, LFEAL62 99 mm², Al-hylsy, LEFAL99 99 mm², teräshylsy, LFEAL99 20 SAB Elteknik AB Puh

21 Kuorintatyökalut Kuorintatyökalu ulkovaipalle PE-vaipalliselle kaapelille, jonka halkaisija > 20 mm. Leikkuusyvyys 0,5 5 mm. Sekä myötä- että poikittaiskuorintaan. Nivel pumppukahvan ja terän välissä E ,30 kg E Varaterä Terän pidike Kuorintatyökalusarja ulkovaipalle Kuorii pyöröterillä sekä pitkittäis- että poikittaissuunnassa. Terävät leuat kaapelin murtamista varten mm:n ulkohalkaisijoille. SAB-nro E-nro Kapasiteetti Paino, kg Ø mm 2,00 kg INT-kuorintatyökalu vulkanoidulle puolijohtavalle kerrokselle Kuorii vulkanoidun puolijohtavan kerroksen enintään 1,2 mm:n paksuudelta. Sopii halkaisijoille mm; 12 kv = 800 mm², 24 kv = 630 mm², 36 kv = 500 mm². Leikkuusyvyydeksi säädettävissä 0,1 1,2 mm 0,1 mm:n välein. Kuorintatyökalu liikkuu automaattisesti kaapelia myöten, kun sitä kierretään. Työkalun saa myös kiertämään paikallaan, mikä mahdollistaa suoran reunan teon lopuksi. Työkalu avautuu siten, että sen voi kiinnittää kaapeliin sivulta. Vaihdettavat terät E INT BZ, kuorin, silikonitahna ja laatikko 0,80 kg E Varaterä 0,20 kg E Silikonitahnatuubi 0,10 kg SAB Elteknik AB Puh INFO@sabp.se 21

22 Kuorintatyökalut Kuorintatyökalu, IMS2 IMS2 on portaattomasti säädettävä kuorintatyökalu kv:n kaapelien PEXeristyskerrokselle. Työkalu leikkaa PEX-eristeen spiraalissa koko sen paksuudelta. Johdinta pitkin liukuva lasta suojaa johdinta ja nostaa PEX-kerrosta. Terän voi asettaa viiteen eri kulmaan sen mukaan, kuinka jyrkkä spiraali halutaan. Suora reuna lopuksi saadaan asettamalle terän suoraan ja pyörittämällä työkalua viimeinen kierros mm:n halkaisijoille Leikkuusyvyys 0 15 mm E IMS 1,0 kg Varaterä 0,02 kg T-kahva PEX-kuorintahylsyille Vääntökahva PEX-kuorintahylsyille Säädettävä pituusvaste Pituus 175 mm E ,30 kg Kuorintahylsy PEX-eristeelle Vaihdettavat terät Kiertoliitin Standardi 20 kv:n kaapelille Ohjaushylsy 10 kv:n kaapelille SAB-nro E-nro Pinta-ala, mm² Kaapeli Paino, kg E kv 0,05 kg kv 0,05 kg E kv 0,05 kg kv 0,05 kg E kv 0,05 kg kv 0,05 kg E kv 0,05 kg kv 0,05 kg E kv 0,05 kg E Varaterä, kaikki koot Ohjaushylsyt 10 kv:n kaapelille SAB-nro E-nro Pinta-ala, mm² Kaapeli Paino, kg kv 0,02 kg Harmaa kuor.hylsy 10 kv kv 0,02 kg kv 0,02 kg kv 0,02 kg kv 0,02 kg Harmaa kuor.hylsy 10 kv kv 0,02 kg kv 0,02 kg Harmaa kuor.hylsy 10 kv kv 0,02 kg kv 0,02 kg Kuorintatyökalu puolijohteelle ja PEX-eristeelle, mm IT sorvaa puolijohteet ja PEX-eristeet, joiden ulkohalkaisija on mm. Portaaton säätö ja vaihdettavat terät. SAB-nro E-nro Kuvaus Paino, kg IT ,40 kg Varaterä, puolijohde 0,02 kg Varaterä, PEX 0,02 kg 22 SAB Elteknik AB Puh INFO@sabp.se

23 Kuorintatyökalusarja Kuorintatyökalusarja PEX-kerrokselle, kv Kuorintatyökalusarja, johon kuuluu T-kahva ja neljä kuorintahylsyä PEX-eristekerrokselle. Mukana muovinen laukku, jossa lokerot työkaluille. T-kahvassa pituusvasteen säätö. Sisältö: T-kahva Kuorintahylsy, PEX, 20 kv, 50 mm² Kuorintahylsy, PEX, 20 kv, 95 mm² Kuorintahylsy, PEX, 20 kv, 150 mm² Kuorintahylsy, PEX, 20 kv, 240 mm² Ohjaushylsyt 10 kv:n kaapelille edellä annettuina kokoina Säilytyslaatikko SAB-nro E-nro Paino, kg E ,00 kg Kuorintatyökalusarja, IMS2 + INT + ulkovaippa Sarjaan kuuluu kuorintatyökalut kv:n kaapelien PEX-eristyskerrokselle (IMS2), mm:n puolijohtavalle kerrokselle (INT) ja ulkovaipalle. PE-vaipalliselle kaapelille, jonka halkaisija > 20 mm. SAB-nro E-nro Sisältö Paino, kg IMS2 + INT + ulkovaippa 0,62 kg Kuorintatyökalusarja, FIX, kv Kuorintatyökalusarja, johon kuuluu T-kahva ja neljä kuorintahylsyä PEX-eristekerrokselle. Mukana muovinen laukku, jossa lokerot työkaluille. T-kahvassa pituusvasteen säätö. Sarjaan kuuluu myös kuorintatyökalut vulkanoidulle puolijohtavalle kerrokselle ja ulkovaipalle. Sisältö: Kuorintatyökalu ulkovaipalle INT-BZ-kuorintatyökalu vulkanoidulle puolijohtavalle kerrokselle Silikonitahna T-kahva Kuorintahylsy, PEX, 20 kv, 50 mm² Kuorintahylsy, PEX, 20 kv, 95 mm² Kuorintahylsy, PEX, 20 kv, 150 mm² Kuorintahylsy, PEX, 20 kv, 240 mm² Ohjaushylsyt 10 kv:n kaapelille edellä annettuina kokoina Säilytyslaatikko SAB-nro E-nro Paino, kg E ,00 kg SAB Elteknik AB Puh INFO@sabp.se 23

24 Kuorintatyökalut, poraustyökalut Kuorintatyökalu, FK28 Nopeakäyttöinen kuorintatyökalu, joka leikkaa sekä pitkittäis- että poikittaissuunnassa pyörivän terän ansiosta. Säädettävä kuorintasyvyys. Voimakaapelille, telekaapelille ja valokaapelille. SAB-nro E-nro Malli Koko Paino, kg E FK28 Ø 6 28 mm 0,05 kg E Varaterä Kuorintatyökalu, BLL Suositellaan AMO Kraft -tyypin BLL-köydelle. Kuorii eristeen spiraalissa. Itsesyöttävä. Säädettävä terä nostaa eristekerroksen vahingoittamatta johdinta. SAB-nro E-nro Malli Koko Paino, kg E NP400 Ø 6 30 mm 0,15 kg Varaterä Porakone, Borrknatte, TED262 Bensiinikäyttöinen porakone, joka toimii kaikissa työtiloissa. Pikaistukka, 2 13 mm, ½ 1,4 hv, 2-tahti Porausnopeus rpm Tankin tilavuus 0,60 l Käyntiaika n. 50 min E TED262 4,0 kg E Laatikko 3,6 kg Poranterät Itsesyöttävät puukierukkaporat. Laadukasta terästä. SAB-nro E-nro Halkaisija Pituus, mm Paino, kg E ,12 kg E ,15 kg E ,15 kg E ,18 kg E ,22 kg E ,30 kg E ,33 kg 24 SAB Elteknik AB Puh INFO@sabp.se

25 Porakoneet/ruuvinvääntimet Iskuporakone/ruuvinväännin 18 V, DCD985M2 XRP XR 4,0 Ah Viimeisimmän sukupolven iskuporakone/ruuvinväännin uudella XR 4,0 Ah -akkutek niikalla Kolminopeuksinen metallivaihteisto antaa lisää käyttöaikaa ja pidentää koneen käyttöikää 22 momentinsäätöasentoa optimoituun tarkkuuteen 13 mm:n pikaistukka automaattisella karalukolla nopeuttaa työkalunvaihtoa Älykäs virtakytkin täydelliseen hallintaan Valkoinen LED-valo viiveellä parantaa näkyvyyttä ja toimii taskulamppuna Ergonomisempi kahvan muotoilu helpottaa käsittelyä ja parantaa mukavuutta Teräksinen vyöpidike ja voimakasmagneettinen kärjenpidin Monijännitelaturi 18 voltin, 14,4 voltin ja 10,8 voltin XR Li-Ion -liukuakuille Nerokas XR Lithium-Ion -sarja on suunniteltu tehokkaaksi, jotta suoriudut töistä nopeammin Vakiovarusteet: Moniasentoinen sivukahva Monijännitelaturi Kaksi liukuakkua Säilytyslaatikko SAB-nro E-nro Malli Kuvaus Iskuporakone/ruuvinväännin 18 V Porakone/ruuvinväännin 18 V, DCD780M2 XR 4,0 Ah Viimeisimmän sukupolven porakone/ruuvinväännin uudella XR 4,0 Ah -akkutekniikalla Keveys ja kompakti muotoilu helpottavat käyttöä ahtaissa tiloissa Kaksinopeuksinen metallivaihteisto antaa lisää käyttöaikaa ja pidentää koneen käyttöikää 14 momentinsäätöasentoa optimoituun tarkkuuteen Älykäs virtakytkin täydelliseen hallintaan 13 mm:n pikaistukka automaattisella karalukolla nopeuttaa työkalunvaihtoa Valkoinen LED-valo viiveellä parantaa näkyvyyttä ja toimii taskulamppuna Ergonomisempi muotoilu ja kumikahva parantavat mukavuutta Helposti kiinnitettävä ja irrotettava Li-Ion-liukuakku Monijännitelaturi 18 voltin, 14,4 voltin ja 10,8 voltin XR Li-Ion -liukuakuille Teräksinen vyöpidike ja voimakasmagneettinen kärjenpidin Nerokas XR Lithium-Ion -sarja on suunniteltu tehokkaaksi, jotta suoriudut töistä nopeammin Vakiovarusteet: Monijännitelaturi Kaksi liukuakkua Säilytyslaatikko SAB-nro E-nro Malli Kuvaus Porakone/ruuvinväännin Mutterinväännin 18 V, DCF880M2 XR 4,0 Ah Viimeisimmän sukupolven mutterinväännin uudella XR 4,0 Ah -akkutekniikalla Keveys ja kompakti muotoilu helpottavat käyttöä ahtaissa tiloissa Ergonomisempi muotoilu ja kumikahva parantavat mukavuutta ja hallintaa Täysmetallivaihteisto tehostaa voimansiirtoa ja pidentää koneen käyttöikää Alumiinikuori lisää lämmön johtumista ja pidentää siten moottorin käyttöikää Älykäs virtakytkin täydelliseen hallintaan Nelisärmäpidin 1/2 (12,7 mm) Valkoinen LED-valo viiveellä Teräksinen vyöpidike ja voimakasmagneettinen kärjenpidin Monijännitelaturi 18 voltin, 14,4 voltin ja 10,8 voltin XR Li-Ion -liukuakuille Nerokas XR Lithium-Ion -sarja on suunniteltu tehokkaaksi, jotta suoriudut töistä nopeammin Vakiovarusteet: Monijännitelaturi Kaksi liukuakkua Säilytyslaatikko SAB-nro E-nro Malli Kuvaus Mutterinväännin SAB Elteknik AB Puh INFO@sabp.se 25

26 Akut, laturit Akku, Dewalt DCB182 Slide 18 V, 4,0 Ah XR DEWALT XR 4.0 Ah Li-Ion -akkutekniikka pidentää käyntiaikaa ja optimoi tehon nopeaa työskentelyä varten LED-latausmerkkivalo Keveytensä ansiosta akku on saman painoinen ja kokoinen kuin 18 voltin 3,0 Ah -akku Ei muisti-ilmiötä eikä mainittavaa itsepurkausta, mikä maksimoi tuottavuuden ja lyhentää latausaikaa Sopii kaikille DEWALT XR Li-Ion 18 V -työkaluille Erinomaiset elektroniset ominaisuudet Ei muisti-ilmiötä SAB-nro E-nro Malli Laturi, Dewalt DCB105 10,8 18 V, 4,0 Ah XR Lataa 10,8/14,4/18 voltin XR Li-Ion -liukuakut Lataa 1,5 Ah:n akun 30 minuutissa DEWALTin kaksivaiheinen latausjärjestelmä LED-ilmaisin kertoo akun lataustilan: ladattu, lataamassa, virtaongelma ja akku joko liian kuuma tai liian kylmä Älykäs laturi vaihtaa lataustasoa akkutyypin mukaan, mikä pidentää akun käyttöikää SAB-nro E-nro Malli Autolaturi, Dewalt DCB119 10,8 18 V, 4,0 Ah XR Lataa 10,8/14,4/18 voltin XR Li-Ion -liukuakut Lataa 3,0 Ah:n akun 90 minuutissa DEWALTin kaksivaiheinen latausjärjestelmä LED-ilmaisin kertoo akun lataustilan: ladattu, lataamassa, virtaongelma ja akku joko liian kuuma tai liian kylmä Älykäs laturi vaihtaa lataustasoa akkutyypin mukaan SAB-nro E-nro Malli SAB Elteknik AB Puh INFO@sabp.se

27 Lämmitin, valaisimet Poltinsarja, Sievert Matic Puulaatikkoon pakattu täydellinen poltinsarja. Sopii P- ja C-pulloille. C-pulloja varten mukana säätöventtiili ja adapteri. Sarjan sisältö: Kahva pietsosytyttimellä, kiertoliittimellä varustetut pehmeäliekkija kuumailmapolttimet, 4 metrin letku, säätöventtiili. SAB-nro E-nro Kuvaus Paino, kg Täyd. Sievert Matic -poltinsarja 3,80 kg Kahva pietsosytyttimellä Kuumailmapoltin 3334P, 38mm Pehmeäliekkipoltin 3341P, 38 mm Pehmeäliekkipoltin 3348P, 50 mm Varaletku 4 m Valonheitin, HARDCASE PRO Supervoimakas valkoinen LED-valonheitin, jonka tehokas tarkastuskantama ulottuu 160 metriin. Särkymätön linssi. Iskunkestävä Hardcase Pro selviää 5 metrin pudotuksesta. LED-lampun käyttöikä tuntia. Käyttöaika yhdellä latauksella 5 tuntia. Ladattava NiHM-akku. Hardcase Pron mukana tulee: - Savukkeensytyttimeen liitettävä 12 voltin laturi voltin laturi - Olkaremmi Hardcase Pro 0,80 kg SAB Elteknik AB Puh INFO@sabp.se 27

28 Valaisimet Otsalamppu, PIXA 3 PIXA-sarja on luotu ammattilaisille, jotka säännöllisesti työskentelevät pimeissä olosuhteissa. PIXA 3 on jämäkkä, iskunkestävä ja sopii hyvin lähivalaisuun. Helppo käyttää myös suojakäsineet kädessä. ATEX-sertifioitu. Vedenkestävä yhteen metriin. Digitaalisesti säädellyt valodiodit valaisevat täydellä teholla koko palamisajan. Kantama 55 metriä, palamisaika 3 tuntia. Otsalamppu vaihtaa automaattisesti varatilaan, kun paristot ovat latauksen tarpeessa. Varatilassa lampun kantama on 15 metriä ja palamisaika 10 tuntia. Linssin voi suojata kääntämällä lamppua 180 astetta. SAB-nro E-nro Malli Paino, g 72E78 Otsalamppu, PIXA g Otsalamppu, Tikka Plus 2 Pieni ja kevyt LED-otsalamppu. Lampun valonlähteinä ovat valkoinen, erittäin kirkas diodi sekä punainen diodi. Valkoisen diodin kantama 40 m. Punainen diodin valo näkyy jopa kilometrin päähän. Viisi eri valoasetusta: maksimiteho, säästötila tai vilkkuva valkoiselle sekä jatkuva tai vilkkuva punaiselle. Säädettävä valaisukulma ja joustava otsanauha. Kantama 40 metriä, palamisaika 155 tuntia. Paristot lampun kotelon sisällä (3 x AAA). Lataustarpeen merkkivalo syttyy, kun lampun kantama alittaa 5 metriä ja paristokapasiteetti on puolittunut. Voidaan käyttää litiumparistojen kanssa. Sateen- ja lumenkestävä. SAB-nro E-nro Malli Paino, g 72E47P Otsalamppu, Tikka Plus 2 83 g Otsalamppu, Zipka Plus Erittäin pieni ja kevyt LED-otsalamppu. Lampun valonlähteinä ovat valkoinen, erittäin kirkas diodi sekä punainen diodi. Valkoisen diodin kantama 35 m. Punainen diodin valo näkyy jopa kilometrin päähän. Viisi eri valoasetusta: maksimiteho, säästötila tai vilkkuva valkoiselle sekä jatkuva tai vilkkuva punaiselle. Otsanauhan sijaan Zipkassa on ulosvedettävä kiinnitysnauha. Paristot lampun kotelon sisällä (3 x AAA). Lataustarpeen merkkivalo syttyy, kun lampun kantama alittaa 5 metriä ja paristokapasiteetti on puolittunut. Kantama 40 metriä ja palamisaika 70 tuntia (16 metriä ja 155 tuntia säästötilassa). Kotelointiluokka IP X4. SAB-nro E-nro Malli Paino, g 72E48 Otsalamppu, Zipka Plus 71 g 28 SAB Elteknik AB Puh INFO@sabp.se

29 Raivaustyökalut Kaatotunkki, Stapeln Mekaaninen kaatotunkki turvalukituksella. Kitkaelementillä varustettu lamellikytkin estää takaiskun. 25-kertainen voimansiirto. Kokoontaitettava. SAB-nro E-nro Pituus Paino, kg ,5 kg Oksasahan varret Lasikuituiset teleskooppiputket. Vankka lukitus. Yläosa eristetty ja testattu 52 kv:n jännitetyössä. SAB-nro E-nro Tyyppi Paino, kg E Teleskooppi, 7,5 m, 3 osaa 3,80 kg E Teleskooppi, 9,4 m, 4 osaa 5,20 kg Säilytyspussi Oksasaha, Samurai Samurai-sahan hampaat vetävät sahaa oksaan, mikä helpottaa oksastusta. Iskupuukko on tilattavissa erikseen. SAB-nro E-nro Tyyppi Paino, kg E Sahanterä ja kiinnike 0,20 kg E Samurai-sahanterä 0,10 kg Iskupuukko SAB Elteknik AB Puh INFO@sabp.se 29

30 Mittausvälineet Mittanauha Molemminpuolisesti merkitty lasikuituinen mittanauha. Kotelo ja kampi kovamuovia. SAB-nro E-nro Pituus Paino, kg E m 0,5 kg E m 0,8 kg Korkeus- ja etäisyysmittari, Nikon Forestry 550 Pro Forestry Pro on paranneltu malli Forestry 550 -laseretäisyysmittarista. Laajalti metsätalousalalla käytetty ja ylistetty laseretäisyysmittari on nyt varustettu kolmen pisteen mittausmahdollisuudella käyttäjien toiveesta. Uusi toiminto mahdollistaa puun korkeuden mittaamisen, vaikka puun latvan tai tyven edessä olisi esteitä. Perinteisessä erotusmittauksessa lasersäteen on osuttava esteettä kohteisiin. Kolmen pisteen mittaustoiminto: Puun korkeus mitataan puun latvan ja tyven vaakasuoran etäisyyden ja kaltevuuden perusteella. Mittaa helposti todellisen etäisyyden, vaakasuoran etäisyyden ja korkeuden. Kohteen esivalintajärjestelmässä on kaksi mittaustilaa: Kaukaisen kohteen valinta näyttää etäisyyden kauimmaiseen kohteeseen useiden yhdellä mittauksella saatujen tulosten joukosta. Lähimmän kohteen valinta näyttää etäisyyden lähimpään kohteeseen useiden yhdellä mittauksella saatujen tulosten joukosta. Tulokset näytetään sekä ulkoisella että sisäisellä nestekidenäytöllä. Ulkoinen näyttö esittää kaikki tulokset samanaikaisesti. Monikerrospinnoitettu, laadukas, 6-kertaisella suurennuksella varustettu yksiokulaarinen etsin tuottaa kirkkaan kuvan. Pitkä silmäetäisyys tekee kuvasta selkeämmän silmälasien käyttäjille. Pystyy mittaamaan etäisyyden useisiin kohteisiin peräkkäin jopa 20 sekunnin ajan, kun mittauspainike pidetään pohjassa. Vesitiivis (1 metriin saakka 10 minuuttia), mutta ei sovellu vedenalaiseen käyttöön. Vedenkestävä paristotila. SAB-nro E-nro Kuvaus Paino, kg Mittausalue m / jalkaa 0,21 kg Korkeusmittari, 800XL ja 800LH Laadukkaalla optiikalla varustetut neljä kertaa suurentavat laserkiikarit. Laajan mittausalueen (4,6 730 m) ansiosta laitetta voi käyttää sekä korkeus- että etäisyydenmittaukseen. Mittaustulos näkyy laitteen näytössä. Valopistetähtäin helpottaa mittausobjektiin kohdistusta. 800XL-malli mittaa todellisen etäisyyden objektiin. 800LH-malli mittaa todellisen ja vaakasuoran etäisyyden objektiin sekä objektin kulman ja korkeuden. SAB-nro E-nro Kuvaus Paino, kg Insight 800XL, metriä 0,20 kg Insight 800LH, metriä 0,20 kg 30 SAB Elteknik AB Puh INFO@sabp.se

31 Muut työkalut Jakokaappiavain Nelitoimintoinen avain: valokuitu ja kaapeli-tv, EBR-lukko, kolmikulmalukko, pikaliitin E KSN KOMBI 4 0,10 kg Vasara, teräs Teräsvartinen piikkivasara. SAB-nro E-nro Pituus Paino, kg E mm 0,80 kg Koukkuavain, pyöreä SAB-nro E-nro Pituus Paino, kg mm 0,90 kg Koukkuavain, suora SAB-nro E-nro Pituus Paino, kg mm 0,80 kg Sinkilänpoistaja Teräksinen sorkkarauta. SAB-nro E-nro Pituus Paino, kg mm 1,00 kg Linjakeppipussi PVC-kantopussi, jossa vahvistettu pohja ja pehmustettu olkaremmi. Tilaa noin 30 linjakepille. Tasku merkkikylteille ja vasaralle. SAB-nro E-nro Pituus Paino, kg E mm 0,50 kg SAB Elteknik AB Puh INFO@sabp.se 31

32 Puhdistus Puhdistusaine, PF Ympäristöystävällinen, emäksinen puhdistusaine kaapelien ja työkalujen puhdistukseen valmistamisen ja jatkamisen yhteydessä. Saatavana kostutettuina rätteinä ja pullossa. SAB-nro E-nro Tyyppi Määrä Paino, kg E PFWWB250 Sanko, jossa 250 rättiä 6,0 kg E PF1 1 litran pullo PF flat pack Pussi, jossa 24 rättiä Käsienpuhdistusrätit Antibakteeriset käsienpuhdistusrätit, jotka säilyttävät käsien kosteuden. SAB-nro E-nro Tyyppi Määrä Paino, kg E PFI476BW Sanko, jossa 100 rättiä Anti Bac flat pack Pussi, jossa 24 rättiä Puhdistusaine, d Gel Esim. kaapelien ja työkalujen puhdistukseen. Poistaa tehokkaasti rasvan, öljyn, vahan, tervan ja pihkan. SAB-nro E-nro Tyyppi Määrä Paino, kg d Gel hink Sanko, jossa 150 rättiä d Gel flaska 1 litran pullo d Gel flat pack Pussi, jossa 24 rättiä 32 SAB Elteknik AB Puh INFO@sabp.se

33 SAB Elteknik tarjoaa täydellisen valikoiman varusteita sähköverkkoasentajille. Riippumatta siitä, työskenteletkö valokuitujen vai voimakaapelien parissa, meiltä saat päivittäistä työtäsi helpottavat materiaalit, työkalut, tarvikkeet, koneet ja suojavarusteet. Tarvitsetko neuvoja tai etkö löydä hakemaasi? Ota meihin yhteys, niin opastamme sinua oikeiden varusteiden valinnassa. Jakelija: Höyläämötie 11 A, Helsinki Puh , Fax SAB Elteknik AB Puh
