2 MobileGo MobileGo plus MobileGo on hitsaussavujen suodatukseen tarkoitettu suodatuslaite joka tarjoaa tehokkaan suojan hitsaussavuilta työpaikoilla joissa hitsaus on satunnaista. Moottoriteho 1,1 kw (230V, 1~, 50 Hz ) Suodatinpinta-ala 15 m 2 Suodatustehokkuus W3 (ISO ) HEPA Suodatusvaiheet 2-vaiheinen Mitat (ilman imuvartta) kork. 1100, lev. 725, syv. 730mm MobileGo 2m imuvarrella MobileGo 3m imuvarrella MobileGo plus on hitsaussavujen suodatukseen tarkoitettu suodatuslaite joka tarjoaa tehokkaan suojan hitsaussavuilta työpaikoilla joissa hitsaus on jatkuvampaa. Moottoriteho 1,1 kw (230V, 1~, 50 Hz ) Suodatinpinta-ala 26 m 2 Suodatustehokkuus W3 (ISO ) HEPA Suodatusvaiheet 2-vaiheinen Mitat (ilman imuvartta) kork. 1100, lev. 725, syv. 730mm MobileGo plus 2m imuvarrella MobileGo plus 3m imuvarrella Vaihtosuodattimet esisuodatin 1 m HEPA suodatin 15 m Vaihtosuodattimet esisuodatin 1 m HEPA suodatin 26 m

3 MOBILEPRO MobilePro on hitsaussavujen suodatukseen tarkoitettu suodatuslaite joka tarjoaa tehokkaan suojan hitsaussavuilta työpaikoilla joissa hitsaus on jatkuvaa. Suodatinpatruuna puhdistuu paineneilmalla ja siinä on helposti tyhjennettävä 10 litran pölysäiliö. Imuvarsi tilattava erikseen. MobilePro PTFE:n soveltuu ruostumattoman teräksen hitsaukseen (IFA-W3) Moottoriteho 1,1 kw, 230 V / 1-vaihe 50 Hz Suodatin 20 m 2 / 100% BiCo polyesteri Suodatinpuhdistus paineilmalla, paine-eroautomatiikka Pölysäiliö 10 litraa Imuteho max m 3 /h Suodatustehokkuus M (DIN EN ) tai IFA W3 Mitat ilman vartta: 646 x 1150, korkeus 1024mm Äänitaso: <72 dba (ISO 3746) Paino ilman vartta: 169 kg Mitat (ilman imuvartta) kork. 1024, lev. 646, syv. 1150mm MobilePro MobilePro PTFE (IFA-W3) imuvaunu suodattimen paineilmapuhdistuksella imuvaunu suodattimen paineilmapuhdistuksella KUA-2/S imuvarsi 2m KUA-3/S imuvarsi 3m KUA-4/S imuvarsi 4m (kuva) EA-3/S imuvarsi 3m EA-4/S imuvarsi 4m Vaihtosuodattimet CART-O vaihtosuodatin 20 m CART-O/PTFE PTFE vaihtosuodatin 10 m

4 PHV-215 PHV-215 on liikuteltava kohdepoistoimuri pyörillä hitsaussavuille. PHV on varustettu kahdella moottorilla ja start/stop -automatiikalla. Hitsaussavu läpäisee ensin metallisen esisuodattimen ja sitten pääsuodattimen. Ilma poistuu lopuksi HEPA suodattimen läpi. Ilma voidaan johtaa myös letkua pitkin ulos. Vaihtoehtoisesti lisävarusteena saatavana aktiivihiilisuodatin. PHV on erittäin kompakti suodatinyksikkö pyörillä ja se sopii pieniin korjaamoihin ja liikkuvaan työhön jossa tarvitaan kohdepoistoa. Imuria voi käyttää start/stop -automatiikalla tai käsikäytöllä. Moottorit 2 x 1000W/230V/ 50Hz Suodatus HEPA H12 Max. ilmamäärä 230 m 3 /h Äänitaso < 70 dba Paino 18,6 kg Mitat korkeus 730mm, lev. Ø360mm, syv. 420mm Toimitus sisältää PHV imurin start/stop -automatiikalla ja 2,5m letkun sekä moottorien vaihtohiiliharjat PHV-215 kohdepoistoimuri PHV-I (IFA-W3) kohdepoistoimuri IFA-W3 sertifioitu FAC-HV aktiivihiilisuodatin MBH seinäasennusteline HCH-45 letkuyhde poistoliitäntäntään EN-20 kartiosuulake mangeettijalalla EN-40 letku jossa magneettijalka NKT suulake 2,5m letkulla standadi hitsauspistooliin, imu max 24,5mm hitsauspisteen ympärillä EN-20 NKT EN-40 Vaihtosuodattimet DURA-H vaihtosuodatinpatruuna 12 m 2 sis. integroidun, alumiinisen esisuodattimen pohjassa HEPA HEPA-vaihtosuodatin H PF-PHV esisuodatin

5 PERSONALPRO raitisilmamaski KATKAISUUN JA HIONTAAN Plymovent Personal Pro -tuotesarja on suunniteltu antamaan käyttäjälle äärimmäistä suojaa hitsatessa, hiottaessa ja aina kun ilmassa on paljon epäpuhtauksia. Personal Pro tarjoaa käyttäjälle puhdasta hengitysilmaa ja optimaalista istuvuutta. MONIPUOLISET OMINAISUUDET Plymovent PersonalPro suojaa käyttäjän kasvoja, korvia ja kaulaa, käyttömukavuutta unohtamatta. Maski on kevyt ja sitä voi pitää pitkiäkin aikoja. Kokonaisuutta täydentää hengitysilman puhdistaja, joka puhaltaa puhdasta ilmaa maskiin. Käyttäjä hengittää siis katkaisun aikana ja hioessaan hiukkassuodattimen puhdistamaa ilmaa. Maski ja puhallinyksikkö HENGITYSILMAA PUHDISTAVA PUHALLINYKSIKKÖ Hengitysilmaa puhdistava yksikkö on kevyt kantaa mukana. Laitteessa on kaksi ilmavirtaustehoa. Laite varoittaa käyttäjää äänimerkillä myös suodattimen tukkeutumisesta sekä akkujen alhaisesta varaustilasta. SUODATIN Puhallinyksikössä käytetty suodatin on luokiteltu uudelleen käytettävien kiinteiden ja nestemäisten hiukkasten standardin mukaisesti (RSLP). Saatavana myös aktiivihiilisuodatin lisävarusteena. Maskin läpän alla olevaan kehykseen, automaattitummennussuodattimen päälle, voidaan asentaa tarvittaessa suurennuslasi. Suurentavia linssejä on saatavilla seuraavilla asteikoilla: +1.00, +1.50, ja VALJAAT (lisävaruste) Valjaat lisäävät ergonomiaa, sillä niiden avulla osa hengitysilmaa puhdistavan suodattimen painosta jakautuu vyötäröltä hartioille. Valjaat kiinnittyvät neljällä kiinnikkeellä vyöhön ja ne voidaan säätää käyttäjän pituuden mukaan. JATKOVYÖ (lisävaruste) 30 cm pitkällä jatkovyöllä voidaan jatkaa PAPR-yksikköön liitetyn vyön pituutta. Vyön liittäminen tapahtuu vain yhdellä napsautuksella. MASKIN TEKNISET TIEDOT Valosuojaus DIN 5 Valon taso DIN 4 Paino Standardit 328 g EN 166B, EN 175 B HELMET PUHALLINYKSIKÖN TEKNISET TIEDOT Suodatin PRSL Tehokkuus / vuoto TH2 Ilmamäärä 180 l/min l/min. Käyttöaika 10 tuntia Akku Ladattava litiumioniakku Esisuodatin kyllä Akku vähissä-varoitus kyllä Suodatin tukossa-varoitus kyllä Suojaletku kyllä Standardi EN Paino 1180 g (yksikkö + akku + vyö + suodatin) Vakiovarusteisiin kuuluvat lisäksi myös hengitysilmaletku, puhallinyksikkö sekä säilytyslaukku. 5

6 MobileGo-AC (2m) aktiivihiilisuodattimella Imuvaunu haihtuvien orgaanisteiden yhdisteiden poistoon 2 tai 3 metrin imuvarrella ja aktiivihiilisuodattimella puhallin 1,1 kw (230V, 1~, 50 Hz ) 2-vaiheinen suodatus: esisuodatin 1 m2 / G4 aktiivihiilisuodatin 15 kg imuteho huuvassa max m3/h äänitaso 67 db (A) ISO 3746 sisältää Ø160mm imuvarren MobileGo-AC/2m imuvarrella MobileGo-AC/3m imuvarrella Vaihtosuodattimet esisuodatin 1 m Vaihtosuodatin, aktiivihiili 15 kg

7 Kiekens DUSTMASTER DMF12144 Kiekens DMF12144 on automaattisella suodatinpuhdistuksella varustettu pölynpoistolaite kuivan pölyn imuun. Suodattimet puhdistuvat paineilmalla yksi patruuna kerrallaan. (4 patruunaa) Puhdistus imun aikana sekä esisäädetyn ajan sammutuksen jälkeen. Moottori max. ilmamäärä max. alipaine Jetpulse suodattimet suodatinpatruunat suodatustehokkuus suodatuspuhdistus pölysäiliö imuliitäntä paino sähköliitäntä äänitaso Mitat 2,2 kw/400v / 50Hz m3/h Pa yht. 14,4 m2 / RECO RMCF pystyasennossa < 0,1%, luokka-m (EN ) paineilmalla, ajastinohjaus puhdistus 1 patruuna kerrallaan 120 litraa, pyörillä Ø160mm 175 kg IP55, 10m kaapeli, vaihetunnistin 72 db (A) korkeus 2058mm, lev. 818mm, syv. 1009mm Lisävarusteet: antistaattiset pääsuodattimet PTFE käsitellyt pääsuodattimet HEPA-suodatin H14 (7 m2) 0,005% (EN 1822) imuvarsi 2m / Ø160mm imuvarsi 3m / Ø160mm ATEX B1-Z22 pölypussi 120 litraa (10 kpl paketissa) DMF12144 pölynpoistolaite Imuvarsi voidaan liittää suoraan imuliitäntään. (lisävaruste) 7

8 MonoGo Suodatinyksikkö imuvarrella hitsauksen kohdepoistoon. puhallin 1,1 kw (230V, 1~, 50 Hz ) seinäasennus suodatinpinta-ala 15 m 2 suodatustehokkuus W3 (ISO ) 2-vaiheinen suodatus sisältää 1 kpl Ø160mm imuvarren jossa imuvarren tyyppi EA (letku) MonoGo 2m imuvarrella MonoGo 3m imuvarrella MonoGo 4m imuvarrella Vaihtosuodattimet esisuodatin 1 m HEPA suodatin 15 m MonoGo plus Suodatinyksikkö imuvarrella hitsauksen kohdepoistoon. puhallin 1,1 kw (230V, 1~, 50 Hz ) seinäasennus suodatinpinta-ala 26 m 2 suodatustehokkuus W3 (ISO ) 2-vaiheinen suodatus sisältää 1 kpl Ø160mm imuvarren jossa imuvarren tyyppi KUA (putki) MonoGo plus 2m imuvarrella MonoGo plus 3m imuvarrella MonoGo plus 4m imuvarrella Vaihtosuodattimet esisuodatin 1 m HEPA suodatin 26 m

9 DualGo Suodatinyksikkö kahdella imuvarrella kohdepoistoon. puhallin 2,2 kw (400V, 3~, 50 Hz ) seinäasennus suodatinpinta-ala 26 m 2 suodatustehokkuus W3 (ISO ) 2-vaiheinen suodatus sisältää 2 kpl Ø160mm imuvarsia jossa imuvarren tyyppi EA (letku) DualGo 2 x 2m imuvarsilla DualGo 2 x 3m imuvarsilla DualGo 2 x 4m imuvarsilla Vaihtosuodattimet esisuodatin 1 m HEPA suodatin 26 m DualGo plus Suodatinyksikkö kahdella imuvarrella kohdepoistoon. puhallin 2,2 kw (400V, 3~, 50 Hz ) seinäasennus suodatinpinta-ala 26 m 2 suodatustehokkuus W3 (ISO ) 2-vaiheinen suodatus sisältää 2 kpl Ø160mm imuvarsia jossa imuvarren tyyppi KUA (putki) DualGo plus 2 x 2m imuvarsilla DualGo plus 2 x 3m imuvarsilla DualGo plus 2 x 4m imuvarsilla Vaihtosuodattimet esisuodatin 1 m HEPA suodatin 26 m

10 MINIMAN 75 (Ø75mm) MINIMAN 75 imuvarsi on täydellinen laite kaikentyyppisiin pienempiin pöly- ja kaasunpoistosovelluksiin. Se ei sisällä sisäpuolisia mekanismeja ja on kevyt käyttää. Se poistaa juotoskaasut ja höyryt tehokkaasti pienellä ilmamäärällä. Esteetön ilmavirta mahdollistaa suuretkin ilmannopeudet ja karkea pöly saadaan talteen. Miniman toimitetaan valmiiksi esikoottuna, mikä säästää asennusaikaa. Kaasujousella varustettu nivelosa (seisova malli) ja elastinen jousi (seinäkiinnitysmalli) keventävät käyttöä. Helposti säädettävät varsinivelet on sijoitettu varren ulkopuolelle säädön helpottamiseksi ja esteettömän ilmavirran mahdollistamiseksi. Suositeltu ilmamäärä: m 3 /h max. ilmamäärä 425 m 3 /h MM /H 1m MM /H 1,5m MM /S 1m MM /S 1,5m MM-005 pöytäkiinnike Lisävarusteet DAMPER-75 sulkupelti MM-001 huuva Ø150mm MM-004 huuva Ø385mm MM-001 MM

11 MINIMAN 100 (Ø100mm) MINIMAN 100 imuvarressa ei ole sisäpuolisia mekanismeja joten se on huippuluokan ratkaisu pölynpoistoon. Esteetön poistoilman virtaus tekee poistoprosessista tehokkaan ja minimoi painehäviöt. Ø100mm imuvarsi on täydellinen raskasta pölyä tuottaviin toimintoihin kuten hiomiseen ja kiillotukseen. Varren keventimenä toimii jousi ja kaasujousi, jotka parantavat liikkuvuutta. Varren ulkopinnassa olevia niveliä on helppo säätää, mikä tekee käytöstä kevyen ja helpon. Seinäteline mahdollistaa 360 o toimintasäteen. Miniman 100 toimitetaan koottuna, mikä säästää asennusaikaa ja estää mahdolliset asennusvirheet. Toimitukseen kuuluu aina seinäteline. Miniman 100 ATEX - mallit soveltuvat käytettäväksi tiloissa joissa tilaluokka 22; EX II 3D putken halkaisija Ø 100mm suositeltu ilmamäärä: m 3 /h max. ilmamäärä 700 m 3 /h MM /H 1,5m MM /H pituus 2,1m MM /H / ATEX 1,5m MM /H / ATEX 2,1 m ATEX - mallit soveltuvat käytettäväksi tiloissa joissa vaatimuksena Zone 22; EX II 3D Lisävarusteet DAMPER-100 sulkupelti Ø100mm S-100 käyttökytkin huuvaan HL-20/ valo ja käyttökytkin huuvaan TR-24 muuntaja valolle

12 ECONOMY (Ø160mm) EA imuvarsi tarjoaa suorituskyvyn ja ominaisuudet, joita aikaisemmin vain kalliimmat imuvarret tarjosivat. Saatavana on 3 eri pituutta. Jousien tasapainoittama tukimekanismi ja kitkapalat takaavat tasaisen liikkuvuuden koko työskentelysäteellä. putken halkaisija: Ø160mm suositeltava ilmamäärä: m 3 /h max. ilmamäärä 1300 m 3 /h EA-2/H pituus 2m EA-3/H pituus 3m EA-4/H pituus 4m FM-puomi Lisävarusteet FM-15 nivelpuomi 1,5m FM-25 nivelpuomi 2,5m FM-35 nivelpuomi 3,5m FM-45 nivelpuomi 4,5m HL-20/ työvalo 24V PA-110 asennuskonsoli 1,1m PA-220 asennuskonsoli 2,2m TR-24 muuntaja valolle SLE-30 jatkoletku 3m pikalukoilla ja magn. suulakkeella PA-konsoli voidaan asentaa seinään, kattoon tai lattiaan. SLE-30 jatkoletku magneettijalalla, 3m letkulla ja pikakiinnityksellä. 12

13 KUA (Ø160mm) KUA-200 (Ø200mm) KUA imuvartta on saatavana 3 eri pituutta sekä lisäksi ATEX -versioina. putken halkaisija: Ø160 / 200mm suositeltava ilmamäärä: m 3 /h max. ilmamäärä 1400 m 3 /h sisältää seinätelineen, varsiston, sulkupellin ja ø300mm huuvan KUA-200 imuvartta on saatavana 2 eri pituutta sekä lisäksi ATEX - versioina putken halkaisija: Ø200mm suuositeltu max. ilmamäärä 1600 m 3 /h sisältää seinätelineen, varsiston, sulkupellin ja ø340mm huuvan KUA-2/H pituus 2m KUA-3/H pituus 3m KUA-4/H pituus 4m KUA-2/H/ATEX pituus 2m KUA-3/H/ATEX pituus 3m KUA-4/H/ATEX pituus 4m KUA-200/3/H pituus 3m KUA-200/4/H pituus 4m KUA-200/3H/ATEX pituus 3m KUA-200/4/H/ATEX pituus 4m Lisävarusteet FM-15 nivelpuomi 1,5m FM-25 nivelpuomi 2,5m FM-35 nivelpuomi 3,5m FM-45 nivelpuomi 4,5m HL-20/ työvalo 24V PA-110 konsoli 1,1m PA-220 konsoli 2,2m TR-24 muuntaja valolle SLE-30 jatkoletku 3m pikalukoilla/suulakkeella

14 LM2 JUNIOR (Ø160mm) JUNIOR LM-2 on kompakti ja kätevä teleskooppi-imuvarsi erityisesti kouluihin, pieniin työkoppeihin ja mataliin tiloihin. LM-2 teleskooppimallissa on tasapainoitettu teleskooppiputki ja vastapaino, jolla imuvartta voidaan pidentää ja lyhentää teleskooppisesti tai kääntää haluttuun kulmaan helposti. pituus min. 1m - 2m putken halkaisija: Ø160mm suositeltava ilmamäärä: m 3 /h max. ilmamäärä 1400 m 3 /h toimituksessa mukana seinäteline, teleskooppivarsisto, Ø160mm lähtökaulus, käsikäyttöinen sulkupelti ja Ø300mm huuva paino: 20,8 kg LM-2 pituus 1-2m Lisävarusteet SK-20/24 työvalo 24V PA-110 asennuskonsoli 1,1m PA-220 asennuskonsoli 2,2m TR-24 muuntaja valolle SLE-30 jatkoletku 3m PA-konsoli voidaan asentaa seinään, kattoon tai lattiaan. SLE-30 jatkoletku magneettijalalla, 3m letkulla ja pikakiinnityksellä. 14

15 FLEXMAX (Ø160mm) FLEXMAX -PUOMI laajentaa KUA- ja EA- imuvarsien toimintasädettä. Puomin pituus vaihtelee välillä 1,5 4,5m ja kun siihen lisätään KUA- imuvarsi 2/3/4m voi ulottuvuus olla jopa 8,8m. Flex Max on paras ratkaisu silloin kun on päästävä työtilan matalalla oleviin ahtaisiin nurkkiin, yllettävä kauas tai työskenneltävä korkeiden työkappaleiden kanssa. Flexmax- puomi on varustettu kaapeleiden, paineilmaletkun, hitsauslangan syöttölaitteen ripustuskiskolla. Kiskoa voidaan kuormittaa 50 kg:aan saakka. Puomin siirtely ja ohjaus tehdään imuvarren huuvalta. Lisäulottuvuutta saadaan pikalukittavalla SLE-30 jatkoletkulla (3m). FLEXMAX-puomi varustettuna KUA imuvarrella FM-15 nivelpuomi 1,5m FM-25 nivelpuomi 2,5m FM-35 nivelpuomi 3,5m FM-45 nivelpuomi 4,5m Lisävarusteet KUA-2/H pituus 2m KUA-3/H pituus 3m KUA-4/H pituus 4m Lisävarusteet HL-20/ työvalo 24V TR-24 muuntaja valolle SLE-30 jatkoletku 3m pikalukoilla/suulakkeella

16 UK (Ø160mm) UK - kohdepoistopuomissa on yhdistetty poistopuomi ja ripustusvarsi. Tämä on hyväksi havaittu kokonaisratkaisu sekä työympäristön savun ja höyryn poistoon että työkalujen ripustukseen siten, että ne seuraavat mukana työntekijän liikkuessa työpisteessään. Kohdepoistopuomi koostuu vaakatasoon asennetusta pitkälle ulottuvasta jäykästä tukivarresta, joka on asennettu kuulalaakeroidulle asennustelineelle ja nivelletty keskeltä, sekä teleskooppitoimisesta pystyosuudesta. Sekä sisä että ulkovarsi on suunniteltu ja toteutettu niin, ettei raskas kuormitus rajoita niiden liikuteltavuutta. Näihin varsiin voidaan ripustaa hitsauslangan syöttölaitteita, kaapeleita, käsityökaluja jne. putken halkaisija: Ø160mm suositeltava ilmamäärä: m 3 /h max. ilmamäärä 1300 m 3 /h Toimituksessa mukana seinäteline, varsisto, käsikäyttöinen sulkupelti ja Ø300mm huuva. UK-3.0/160 max. pituus 3m UK-4.5/160 max. pituus 4,5m UK-6.0/160 max. pituus 6m UK-8.0/160 max. pituus 8m Lisävarusteet SK-20/24 työvalo 24V TR-24 muuntaja valolle SLE-30 jatkoletku 3m SLE-30 jatkoletku magneettijalalla, 3m letkulla ja pikakiinnityksellä. 16

17 MINIMAN 160-SS (Ø160mm) MINIMAN 160 on valmistettu elintarviketeollisuuden ja kemianteollisuuden sovelluksiin. Se on valmistettu 316L ruostumattomasta teräksestä ja muista höyryn/vesipesunkestävistä materiaaleista. Kaikki nivelet ovat ulkopuolisia ja se toimitetaan valmiiksi koottuna. putken halkaisija: Ø160mm 316L ruostumaton teräs letku läpinäkyvää lankamaadoitettua polyuretaaniletkua, elintarvikelaatu nivelet PA6 muovia, nivelet ulkopuolella suositeltava ilmamäärä: 800 m 3 /h max. ilmamäärä 1450 m 3 /h toimitetaan koottuna max. lämpötilankesto +80 o C huuvan halkaisija Ø300mm paino 15 kg (2m), 18 kg (3m) MINIMAN /H STAINLESS pituus 2m MINIMAN /H STAINLESS pituus 3m

18 FUA FUA - puhaltimet ovat keskipakopuhaltimia kohdepoistoon, alipaineistukseen ja pakokaasunpoistoon. puhallinsiipi on valmistettu alumiinista, kotelo teräksestä moottorin pyörimisnopeus on 2800 rpm moottorin suojausluokka IP55 imuilma max. +80 o C Moottori kw / V Nimellisvirta A Äänitaso db (A) Imuliitäntä mm Poistoliitäntä mm Paino kg Art. FUA1800 0,55 / 400V 1,4-1,5 63,8 ø160 ø160 12, FUA2100 0,75 / 400V 1,9-2,0 65,9 ø160 ø160 16, FUA2101 0,75 / 240V 5 65,9 ø160 ø160 16, FUA3000 1,1 / 400V 2,5-2,7 68,1 ø x , FUA4700 2,2 / 400V 4,8-4,9 75,9 ø x , LISÄVARUSTEET FUA MB-FUA/S1 as.sarja OL-250 FUA-3000 poistoliitäntäyhde Ø250mm OL-315 FUA-4700 poistoliitäntäyhde Ø315mm

19 MNF MNF - puhallin on keskipakopuhallin alipaineistukseen, kohdepoistoon ja pakokaasunpoistoon. puhallinsiipi on valmistettu alumiinista, kotelo polypropyleeniä moottorin pyörimisnopeus on 2800 rpm moottorin suojausluokka IP55 toimituksessa mukana puhallin, teline, 6m kaapeli ja käyttökytkin. Moottori kw / V Äänitaso db (A) Imuliitäntä mm Poistoliitäntä mm Paino kg Art. MNF 0,75 / 1~ / 230V 69 ø160 ø

20 PUHALTIMEN OHJAUS MS Moottorisuojakytkin ON/OFF - käyttökytkimillä, kotelo MS-1,6 FUA MS-2,5 TEV-385, FUA2100, 70 MS-4 FUA MS-6,3 TEV-585, FUA MS-10 TEV SA-2475 SA24-75 käynnistää puhaltimen kun puhallin käynnistetään esim. mikrokytkimellä etänä. - sähköliitäntä 400V - sisältää kontaktorin ja ohjauskytkentärasian S-100 imuvarteen - sisältää muuntajan 24V - max. 5,5 kw moottorille - moottorisuoja tilattava erikseen. Taajuusmuuttaja Järjestelmän imuteho asetetaan haluttuun imutehoon jonka taajuusmuuttaja pitää tasaisena jos imupisteiden imumäärä vaihtelee putkistossa. Taajuusmuuttajaa ohjaa paine-erolähetin. Kun imutarve pienenee, hidastuu vastaavasti puhaltimen pyörintänopeus. Järjestelmä käynnistetään taajuusmuuttajasta, erillisestä kaukokäynnistimestä tai ohjataan ohjainkellolla. DCV FUA-4700 TEV-585 (2,2 kw) 850 DCV TEV-765 (4 kw) DCV TEV-985 (7,5 kw) SA-2475 ohjauskeskus 335 M1000 M1000 käynnistää puhaltimen kun käytetään esim. sulkupeltejä usean imupisteen järjestelmässä - sähköliitäntä 400V - sisältää kontaktorin - sisältää muuntajan 24V - max. 5,5 kw moottorille - moottorisuoja tilattava erikseen. M1000 ohjauskeskus 505 Paine-erolähetin TG säätää puhaltimien nopeutta mittaamalla järjestelmän ilmanpainetta. Tieto välitetään DCV taajuusmuuttajalle. - ulostulosignaali 4-20 ma Pa - 24V, IP54 - käyttöjännite VDC tasavirta - ympäristön lämpötila 0 70 C TG paine-erolähetin

21 SULKUPELTIAUTOMATIIKKA ICE-LC ohjauskeskus ohjaa moottoroitua sulkupeltia ja siinä on säädettävä jälkikäyntiaika V/50Hz - 24V sulkupellille - jälkikäyntiaika säädettävissä 7 sekuntia 6 minuuttia ICE-LC ohjauskeskus 230 / 24V 310 Moottoroitu sulkupelti ohjaa keskitetyssä järjestelmässä imutehoa sinne missä sitä tarvitaan. Aukeamis- ja sulkeutumisaika 8 sekuntia. AD-160 Ø160 mm putkelle, 24 V 330 AD-200 Ø200 mm putkelle, 24 V 340 AD-250 Ø250 mm putkelle, 24 V 416 AD-315 Ø315 mm putkelle, 24 V 518 AD-400 Ø400 mm putkelle, 24 V 678 LS-12 Valosensori Valosensori säätää automaattisten sulkupeltien avautumista ja sulkeutumista. Toimii optisella laitteella, joka reagoi hitsauskipinöihin, valonlähteisiin tms.. LS-12 valosensori 228 MCC-05 Induktiivianturi Induktioanturi säätää automaattisten sulkupeltien avautumista ja sulkeutumista. Ohjaa järjestelmää magneettisiin tai sähköisiin impulsseihin perustuen esim. sähkökaapelit, magneettikentät. MCC-05 induktiivianturi

22 TEV TEV puhaltimet ovat kohdepoistoon tarkoitettuja keskipakopuhaltimia, jotka on suunniteltu hitsaussavun, haitallisten pölyjen, kaasujen, öljysumun ja pakokaasunpoistoon. puhallinsiipi on valmistettu alumiinista, kotelo teräksestä. moottorin pyörimisnopeus on 2800 rpm moottorin suojausluokka IP55 400V moottoreissa käytettävä moottorin lämpösuojaa MS Moottori kw / V Nimellisvirta A Äänitaso db (A) Imuliitäntä mm Poistoliitäntä mm Paino kg Art. TEV-385 0,75 / 400V 1,7 80 ø x TEV-585 2,2 / 400V 4,61 86 ø x TEV / 400V 7,69 87 ø x TEV-985 7,5 / 400V 14,1 96 ø x poistoyhde esim. TOL-250 = ø250mm pehmoyhde imuaukko pehmoyhde poistoaukko tärinänvaimennuskumit TEV-385 TOL-250 (179 ) SC-160 (31 ) SC-250 (43 ) SUCON (120 / 4 kpl) TEV-585 TOL-315 (203 ) SC-200 (35 ) SC-315 (48 ) SUCON (120 / 4 kpl) TEV-765 TOL-400 (235 ) SC-250 (43 ) SC-400 (67 ) SUCON (120 / 4 kpl) TEV-985 TOL-500 (256 ) SC-315 (48 ) SC-500 (79 ) SUCON (120 / 4 kpl) 22

23 SIF SIF-puhaltimet ovat kohdepoistoon tarkoitettuja keskipakopuhaltimia jotka on suunniteltu hitsaussavun, pölyjen, öljysumun ja pakokaasunpoistoon. Saatavana myös versio ulkoasennukseen. SIF-1200 moottori 7,5 kw/400v (IEC 132) (WEG) nopeus 2850 kierrosta minuutissa nimellisvirta 13.6A imuliitäntä Ø400mm poistoliitäntä Ø500mm paino 265 kg SIF-1500 moottori 11 kw/400v (IEC 132) (WEG) nopeus 2850 kierrosta minuutissa nimellisvirta 21A imuliitäntä Ø400mm poistoliitäntä Ø630mm paino 325 kg SIF-1900 moottori 15 kw/400v (IEC 132) (WEG) nopeus 2850 kierrosta minuutissa nimellisvirta 34,2A imuliitäntä Ø630mm poistoliitäntä Ø630mm paino 350 kg SIF-2000 moottori 22 kw/400v (IEC 132) (WEG) nopeus 2850 kierrosta minuutissa nimellisvirta 38,7A imuliitäntä Ø630mm poistoliitäntä Ø630mm paino 400 kg KYSY TARJOUS 23

24 DRAFTMAX DRAFTMAX ULTRA KIT varustettuna HEPA-suodattimella, työvalolla ja liiketunnistin käynnistyksellä. 24

25 DRAFTMAX DRAFTMAX on työpöytä imu- ja suodatuslaitteistolla. Imupöytä poistaa työtason läpi savukaasut ja pölyt joita syntyy hitsauksessa ja kappaleiden työstössä. Suodatinpuhdistus toimii paineilmalla ja suodattimen pinta-ala 52 m 2. ULTRA mallissa on suodatinpuhdistuksen paine-eroautomatiikka. Tekniset tiedot: puhallinmoottori 2,2 kw / 400V imuteho työtasolla 2500 m 3 /h suodatustehokkuus >99,9%, luokka M DIN EN , (0,3 5 μm) 2 kpl 26 m 2 ovaalia suodatinpatruunaa joissa SurfacePlus esikäsittely yhteensä 52 m2 HEPA lisäsuodatin saatavana lisävarusteena Mitat: työalueen leveys 1366mm x syvyys 750mm ulkomitat 1380mm x 1005mm, paino 255 kg työskentelytason korkeus 920mm 970mm Äänitasot: ilman lisävarusteita 74 db(a) äänenvaimentajalla 69 db (A) äänenvaimentajalla ja HEPA suodattimella 67 db (A) Kuvan DraftMax Ultra varustettuna kääntyvillä sivuseinillä ja imevällä takaseinällä. KYSY TARJOUS DRAFTMAX ULTRA KIT imupöytä 400V DRAFTMAX ECO imupöytä Lisävarusteet ULTRA KIT HEPA KIT HEPA suodatin Vaihtosuodatin ULTRA KIT DuraFilter FCC 52 vaihtosuodattimet Eco liitetään ulkoiseen imujärjestelmään, ei sisällä suodattimia eikä imulaitteistoa.korkeuden säätö ergonomiseen työskentelyyn. 25

26 MDB COMPACT Plymovent MDB-COMPACT on kompakti ratkaisu hitsaukseen ja polttoleikkaukseen joissa suodatinyksikkö halutaan sijoittaa pieneen tilaan. MDB-Compact on pieneen tilaan puristettu valmis paketti jossa on suodatin ja puhallin samoissa kuorissa vähentäen kanavien tarvetta ja säästäen tilaa. Puhaltimen poistopuolen kanavointia ei tarvita koska puhallinkotelossa on äänenvaimentaja sisäänrakennettuna. BiCo suodattimet kestävät pidempään, valmistettu polyesteristä. Suodattimen vaihto helposti etupuolelta. Pölysäiliö helposti tyhjennettävissä etupuolelta. SilentFlow putketon äänenvaimennus vähentää äänitasoa poispuhalluksessa RamAir suodatinpuhdistus pitää suodattimet puhtaana pitempään äänitaso on vain db (A) suodatusaste M/W2 (CART-D), IFA W3 (kun käytetään CART-PTFE suodattimia) suodatinpuhdistuksen ohjauskeskus toimituksessa tilaa erikseen patruunat ja taajuusmuuttaja puhallin 60 Hz MDB-4/C kw/60 Hz patruuna ilmamäärälle max. (hitsaus) LxSxK (mm) MDB-2/C 2, m 3 /h 1502x1197x1186 MDB-4/C m 3 /h 1955x1206x1190 MDB-6/C 7, m 3 /h 2158x1206x1641 KYSY TARJOUS PRECO-N CART-D CART-PTFE esikäsittelyjauhe patruunalle 14 kg suodatinpatruuna 15 m 2 polyester IFA-W2 suodatinpatruuna 10 m 2 teflon IFA-W3 Lisävarusteet: KS5588VP painesäädin/vedenerotin 26

27 MDB-6/C MDB-4/C MDB-2/C TAAJUUSMUUTTAJA PAINE-EROLÄHETIN KYSY TARJOUS Järjestelmän imuteho asetetaan haluttuun imutehoon jonka taajuusmuuttaja pitää tasaisena jos imupisteiden imumäärä vaihtelee putkistossa. Taajuusmuuttajaa ohjaa paine-erolähetin. Kun imutarve pienenee, hidastuu vastaavasti puhaltimen pyörintänopeus. Järjestelmä käynnistetään taajuusmuuttajasta, erillisestä kaukokäynnistimestä tai ohjataan ohjainkellolla. TG säätää puhaltimien nopeutta mittaamalla järjestelmän ilmanpainetta. 27

28 MDB GO/PRO Uusiutunut MDB suodatinpuhdistus antaa mahdollisuuden kontrolloida suodatusjärjestelmää uudella tavalla sekä saada tietoa järjestelmästä mitä tapahtuu nyt ja seuraavaksi. Kosketuspaneelin avulla voidaan ohjelmoida viikkoajastus (PRO) ja järjestelmää voidaan kontrolloida myös etäohjauksella. Multidustbank on moduuleista koostuva suodatusjärjestelmä hitsaussavuille ja kuiville pölyille. Suodatinpatruunat puhdistetaan paineilmalla tehokkaalla paineilmasykäyksellä, jokainen patruuna erikseen. Suodatinpuhdistus toimii imun aikana sekä imun jälkeen. Patruunan voi vesipestä. Imu- ja poistoliitännät voidaan asentaa suodatin yksikön molemmille sivuille tai päälle käytettävissä olevan tilan mukaisesti. monipuolinen sisään- ja ulostulon sijoitus»» laajennettavissa tarpeen kasvaessa»» edullinen omistaa pitkällä aikavälillä»» modulirakenne mahdollistaa kaikki koot GO / PRO suodatinpatruunoita suodatinpinta-ala CART-D ilmamäärälle max. (hitsaus) kanavaliitännät mm pölysäiliöt litraa MDB m² m 3 /h Ø315 1 x 90 MDB m² m 3 /h Ø315 1 x 90 MDB-8-V m² m 3 /h Ø400 1 x 90 MDB-10-V m² m 3 /h Ø400 1 x 90 MDB m² m 3 /h Ø400 2 x 90 MDB m² m 3 /h Ø400 2 x 90 MDB m² m 3 /h Ø500 2 x 90 MDB m² m 3 /h Ø500 2 x 90 MDB-24-V m² m 3 /h Ø500 2 x 90 MDB m² m 3 /h Ø500 3 x 90 KYSY TARJOUS Suodatinpatruunat, puhallin ja ohjauskeskus tilattava erikseen. PRECO-N CART-D CART-PTFE esikäsittelyjauhe patruunalle 14 kg suodatinpatruuna 15 m 2 polyester IFA-W2 suodatinpatruuna 10 m 2 teflon IFA-W3 Lisävarusteet: BPF esisuodatin kipinöille DB-trolley pölysäiliön pyöräsarja KS5588VP painesäädin/vedenerotin 28

29 MDB-4 MDB-16 MDB-6 MDB-24 MDB-8 29

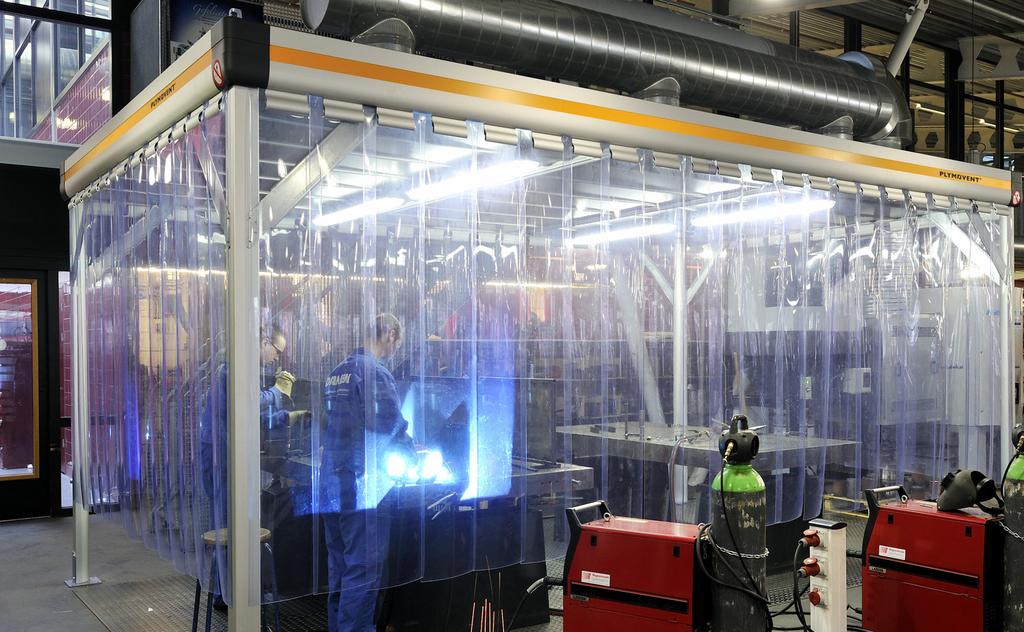

30 FLEXHOOD FLEXHOOD imuhuuva on suunniteltu suojelemaan hitsaajia ja muita ihmisiä työskentelyalueella. Myös koneiden ja kiinteistön huoltotarve pienenee kun käryt ja hiukkaset ohjataan hallitusti pois. Flexhood voidaan koota ja asentaa helposti paikan päällä. FlexHoodissa innovatiivinen sisäkatto ohjaa imun sivuille ja reunoihin mahdollistaen tehokkaan poiston koko huuvan alueelta. innovatiivinen design ja ensimmäinen tehdastekoinen huuvamallisto tehokas savunpoisto kohteesta esimerkiksi robottiasemat luo lisäturvallisuutta kipinöiden aiheuttamiin ongelmiin kanavistoissa ja suodattimissa huuvien koot välillä 1,5 m² 30 m² huuvan maksimileveys ja pituus 5,5 metriä 1 x 1,5m Flexhood 1,5 m 2 1 x 2m Flexhood 2 m 2 1 x 2,5m Flexhood 2,5 m 2 1,5 x 2m Flexhood 3 m 2 1,5 x 2,5m Flexhood 3,75 m 2 2 x 2m Flexhood 4 m 2 2,5 x 2,5m Flexhood 6,25 m 2 3 x 2m Flexhood 6 m 2 3 x 3m Flexhood 9 m 2 3,5 x 4m Flexhood 14 m 2 4 x 2m Flexhood 8 m 2 4 x 3m Flexhood 12 m 2 4,5 x 4m Flexhood 18 m 2 5,5 x 5,5m Flexhood 30,25 m 2 Lisävarusteet: jalka 2m (1 kpl) alumiinia jalka 2,5m (1 kpl) alumiinia jalka 3m (1 kpl) alumiinia jalka 3,5m (1 kpl) alumiinia jalkojen korkeuden hienosäätösarja (4 jalkaa) kulmavahvistussarja (4 kulmaa) valaisin 2 x 36W 230V KYSY TARJOUS Hitsausverho 25m rulla hitsausverho, kirkas 25m rulla oranssi/punainen 25m rulla keltainen/oranssi 25m rulla vihreä, läpinäkymätön kiinnike hitsausverholle X 4 (leveys 25 cm) kiinnike hitsausverholle X 20 kiinnike hitsausverholle X 40 kulmakiinnike setti hitsausverholle X 4»» Alumiinijalka 2m, 2,5m, 3m tai 3,5m (lisävaruste)»» Modulirakenne mahdollistaa 1.5 m² 30 m²»» Voidaan kuljettaa ja koota helposti paikan päällä»» Toimitus osina»» Vakiona roikkuva asennus ketjujen varassa (ketkut ei sisälly toimitukseen) 30
