1 Tuoteluettelo 2012 Hitsauskoneet ja tarvikkeet

2 Symbolit kaasujäähdytteinen vesijäähdytteinen kannettava siirrettävä kompakti erillinen Lyhenteet 2DV 2T 4R 5P 8P ADAP ASM AW cel CW D DG DW EZA FDW FWD GD GD UD GDV HFL KGE MV pws TDG TGD TGE TKM TMD WD WD UD WE Kaksi langansyöttölaitetta Kaksoispainike 4 rullaa 5-napainen liitäntäholkki 8-napainen liitäntäholkki Sovitteet Liitäntämahdollisuus Lisäainelangan liitäntämahdollisuus Selluloosapuikot Kylmälanka Kaksoislangansyöttölaite Erillinen, kaasujäähdytteinen Erillinen, vesijäähdytteinen Euro-keskusliitäntä Siirrettävä, erillinen, vesijäähdytteinen Siirrettävä, vesijäähdytetty, erillisliitäntä Kaasujäähdytteinen, erillisliitäntä Kaasujäähdytteinen, erillisliitäntä, Up/Down Kaasuventtiili Erittäin joustava letkupaketti Kompakti, kaasujäähdytteinen, Euro-keskusliitäntä Monijännite Napaisuuden vaihtokytkin Kannettava, erillinen, kaasujäähdytteinen Kannettava, kaasujäähdytteinen, erillisliitäntä Kannettava, kaasujäähdytteinen, Euro-keskusliitäntä Kannettava, kompakti, modulaarinen Kannettava, modulaarinen, erillisliitäntä Vesijäähdytteinen, erillisliitäntä Vesijäähdytteinen, erillisliitäntä, Up/Down Vesijäähdytteinen, Euro-keskusliitäntä

3 EWM:n yhteystiedot Internet S-posti Maanantaista perjantaihin olemme tavoitettavissa klo välisenä aikana puhelimitse: Myynti, huolto ja koulutus Myynti Huolto Koulutus Hitsaustekninen neuvonta ja tuotetiedot Tuotteet ja menetelmätekniikka Markkinointi Tekniset dokumentit Laadunhallinta Automatisointi Täytetyt standardit ja direktiivit EMC-direktiivi (2004/108/EY), pienjännitedirektiivi (2006/95/EY) IP23 S lisääntyneeseen suojaan esim. ulkona hitsattaessa Hitsaus lisääntyneessä sähkön aiheuttamassa vaarassa esim. kattiloissa IEC/EN EN IEC 60974, EN 60974, EN valokaarihitsauslaitteille ГОСТ , ГОСТ , Нормы 8-95 ГОСТ , ГОСТ , ГОСТ , ГОСТ , Нормы 8-95 ISO 9001:2008

4 Kokonaisvaltainen järjestelmäajatus. Kompromissit hitsauslaitteiston laadussa eivät kannata pysyvästi. Tämän ovat useat asiakkaistamme kokeneet, ennen kuin he päätyivät EWM-tuotteisiin. Näitä ovat hitsausvirheet, joiden jälkityöstö tulee kalliiksi. Vanhentuneet menetelmät, joiden takia lisätyö on tarpeen, tai piilotetut laatuviat, joita seuraavat reklamaatiot. Erityisesti myös laitevikojen aiheuttamat tuottamattomat ajat. Tästä syystä tarjoamme asiakkaillemme täysin toisiinsa sovitetun järjestelmän, jonka kaikki osat on suunnattu järjestelmällisesti jatkuvan korkeimman hitsauslaadun tuottamiseen, resurssien suojaamiseen ja työkulujen säästämiseen. Kulujen kokonaisvaltaisella tarkastelulla täydelliseen hitsausaumaan. EWM-laatu säästää kuluja. Hyödyt pidemmistä käyttöajoista, alhaisemmasta ajan tarpeesta, alennetuista prosessikuluista ja kaasu- ja lisäraaka-aineiden laskeneesta kulutuksesta.

5 Koska laatu säästää kuluja. EWM kehittää ja tuottaa parhaimman laatuisia hitsauskoneita, lankasyöttöjä, poltinjärjestelmiä ja väliletkuja, jotka tarjoavat käyttäjälle parhaat mahdolliset edut hitsaustehtävien suorittamisessa. EWM:n kehittämien ja patentoitujen hitsausprosessien: coldarc forcearc rootarc pipesolution Highspeed yhdessä pulssihitsauksen kanssa MIG/MAG-sovelluksissa sekä activarc spotarc forcetig yhdessä kylmä- tai kuumalangan kanssa TIG-sovelluksissa selvitään hitsaustehtävistä, joita tähän asti on pidetty ratkaisemattomina. Tällöin jännitteen, virran ja langan korkeadynaamiset prosessikulut on siirrettävä vääristymättä osittain pitkiäkin matkoja aina valokaareen asti. On helppoa ymmärtää, että vain seuraavan kaltaisten siirtoelementtien ihanteellisella sovittamisella: Väliletkupaketit Langansyöttöjärjestelmät Hitsauspoltinjärjestelmät saadaan aikaiseksi parhaita mahdollisia tuloksia seuraavilla aloilla: Roiskeiden vähyys Rakojen silloittaminen Sidontavirheet Viimeistelytyö Hitsattavan materiaalin muodonmuutokset Materiaalin-, kaasun- ja energiankulutus Kuluvien osien kuluminen ja näin saavutetaan suurin mahdollinen kulusäästö.

6 ewm:n innovatiiviset hitsausprosessit. TEKNOLOGIAJOHTAJANA EWM ON TEHNYT TUTKIMUSTA JO VUOSIKYMMENTEN AJAN SAADAKSEEN HITSAUKSESTA VIELÄKIN HELPOMPAA, TALOUDELLISEMPAA JA ERITYISESTI TULOKSILTAAN VARMEMPAA. TUTKIMME JA ANALYSOIMME YKSITTÄISTEN KOMPONENTTIEN JA PARAMETRIEN YHTEENSOPIVUUDEN JA OPTIMOIMME KOKO HITSAUSPROSESSIN. Tavoitteenamme on pelkkien ominaisuuksien ja laitekokonaisuuksien määrittämisen sijaan kehittää täysin uusia, innovatiivisia hitsausmenetelmiä. Sähköteknisen ydinosaamisemme pohjalta sovellamme tätä johdonmukaisesti uusimpaan invertteri- ja mikroprosessoritekniikkaan. EWM yhdistää ekologian ja taloudellisuuden. Edistyksellisen invertteritekniikan johdonmukainen käyttö säästää kuparin, alumiinin ja teräksen kaltaisia raakaaineita. Yhdessä matalaenergisten liitosmenetelmien kanssa, kuten coldarc ja forcearc invertteritekniikan korkea tehokkuusaste johtaa primäärienergian ja siten sähkökustannusten säästöön. forcearc mahdollistaa uudet saumageometriat, optimoi näin palkorakenteen ja vähentää siten hitsattavien kerrosten määrää. Tämä lyhentää hitsausaikaa, vähentää langan ja kaasun käyttöä ja laskee siten huomattavissa määrin kustannuksia ja energiankulutusta. Lämpöä vähentävät prosessit, kuten coldarc ja forcearc vähentävät sen lisäksi roiskeita ja siten tarvittavaa jälkityötä, laskevat haitallisten hitsaussavuhiukkasten päästöä ja parantavat siten työskentelyolosuhteita.

7 MIG-/MAG-hitsausta innovatiivisilla ja patentoiduilla EWM-hitsausprosesseilla ilman ylimääräisiä menetelmäkokeita! Hitsausjärjestelmillämme annamme asiakkaille työkalut, joiden avulla he voivat ratkaista yksilölliset hitsaustehtävänsä nopeammin, edullisemmin ja parhaimmalla laadulla. coldarc c Roiskeeton lyhytkaari alhaisella lämmöntuonnilla, lähes olemattomin materiaalin muodonmuutoksin. Ohutlevyjen juottamiseen ja hitsaukseen. Juuripalkojen hitsaukseen erinomaisin silloitusominaisuuksin. pipesolution jännite [v] Pulssi coldarc pipesolution forcearc rootarc superpuls Tehokas lyhytkaari nopeaan ja turvalliseen hitsaukseen, ilmaraolla tai ilman, kaikissa asennoissa. rootarc virran voimakkuus [A] Lyhytkaari, jolla hyvät hitsin muotoutumisominaisuudet. Ongelmattomaan rakojen umpeenhitsaukseen kaikissa asennoissa. forcearc Lämpöminimoitu, suuntavakaa, tehokas valokaari ja syvä tunkeuma ylemmälle tehoalueelle. pulssi Kontrolloitu, oikosuluton pulssivalokaari kaikkiin asentoihin, suosittu sekakaaren alueella. superpuls Vaihtuva prosessi EWM-hitsausprosessien yhdistely tarjoaa monipuolisia mahdollisuuksia.

8 coldarc PATENTOITU täydellistä hitsausta ja juottamista. Lämpöminimoitu, roiskeeton lyhytkaari vetelemättömään hitsaukseen ja juottamiseen ohutlevyille, sekä juuripalkojen hitsaukseen erinomaisilla ilmarakojen umpeenhitsausominaisuuksilla. Vähemmän muodonmuutoksia ja vähemmän päästövä- Minimaalinen jälkityöstö, ihanteellinen myös näky- riä minimoidun lämmöntuonnin ansiosta Huomattavasti vähemmän roiskeita lähes tehottoman alpha Q viin hitseihin roiskeettoman prosessin ansiosta Seostamattomat, niukka- ja runsasseosteiset teräk- set sekä sekaliitokset myös ohuimmille levyille aineen siirtymisen ansiosta Hämmästyttävä prosessivakaus myös pitkillä letkupake- teilla ilman ylimääräisiä anturijohtoja CrNi-levyjen juottaminen CuAl8- / AlBz8-langalla Pinnoitettujen levyjen juottaminen ja hitsaus, esim. CuSi, AlSi ja Zn Tavanomaiset poltinjärjestelmät, koska aineen siirtymi- nen tapahtuu ilman kuluvia push-pull laitteita Juurihitsaukset seostamattomille ja niukkaseostei- sille teräksille sekä äärimmäisen kestäville hienoraeteräksille Yksinkertainen juuripalkojen hitsaus kaikilla levynpak- suuksilla ja kaikissa asennoissa Täydellinen rakojen umpeenhitsaus myös rakojen vaih- televilla leveyksillä Näkyviin jäävät hitsit ruostumattomille ohutlevyille Manuaaliset ja automatisoidut sovellukset Erinomainen pintojen kostutus ohutlevyjä juotettaessa pipesolution PATENTOITU hitsausta mag-nopeudella ja tig-varmuudella Tehokas valokaari nopeaan, varmaan hitsaukseen raolla ja ilman kaikissa asennoissa. alpha Q Juurihitsausta levyille ja putkille kaikissa asennoissa Lähes tehoton aineen siirtyminen Hotpass ( kuumapalko ) / välipalko pulssikaarella Hämmästyttävä prosessivakaus myös pitkillä Väli-/pintapalko täytelangalla Varmaa hitsausta lakiasennossa metallisulan ihanteelli- sen viskositeetin ansiosta Huomattavasti nopeampi kuin vastaavat MAG-prosessit. Esivalmistelutöiden väheneminen / poisjäänti, esim. juurituet Taloudellinen vaihtoehto TIG-hitsaukselle letkupaketeilla ilman ylimääräisiä anturijohtoja Tavanomaiset poltinjärjestelmät, koska aineen siir- tyminen tapahtuu ilman kuluvia push-pull laitteita Seostamattomat ja niukkaseosteiset teräkset sekä erittäin lujat hienoraeteräkset Manuaaliset ja automatisoidut sovellukset

9 rootarc uusi lyhytkaari. Lyhytkaari, jonka avulla hitsin muotoilu on helppoa. Vaivaton ilmarakojen täyttö kaikissa asennoissa. Phoenix Taurus Synergic Vähemmän roiskeita vakio-lyhytkaareen verrattuna Pystysaumat ilman levitysliikettä Hyvä juuripalon muotoutuminen ja varma juuren kylki- Seostamattomat ja niukkaseosteiset teräkset en sulaminen Manuaaliset ja automatisoidut sovellukset Erinomaista, matalalämmöntuontista hitsausta pys- tyhitseissä alhaalta ylöspäin, superpulssin vaihtuvan prosessin avulla forcearc PATENTOITU hitsaa taloudellisesti, säästä kuluja. lämpöminimoitu, suuntavakaa, tehokas valokaari ja syvä tunkeuma ylemmälle tehoalueelle. alpha Q Pienempi sauman railokulma syvän tunkeuman ja suun- tavakaan valokaaren ansiosta Kerrosten vähentäminen Vähemmän muodonmuutoksia lämpöminimoidun, keskitetyn valokaaren ansiosta Erinomainen juuren ja railon kylkien sulaminen/ tun- keuma Täydellistä hitsausta myös erittäin pitkillä vapaalangan- pituuksilla (Stickout) Phoenix Taurus Synergic Vähemmän reunahaavoja Lähes roiskeetonta Erityisen edullista esim. pienahitseissä, dynaami- sesti kuormitetuilla rakenneosilla esim. siltojen, junanvaunurakentamisen ja teräsrakenteiden kantaville osille Seostamattomat, niukka- ja runsasseosteiset teräk- set sekä erittäin lujat hienoraeteräkset Manuaaliset ja automatisoidut sovellukset

10 PATENTOITU coldarc lämpöminimoitu, roiskeeton lyhytkaari vetelemättömään hitsaukseen ja juottamiseen ohutlevyillä sekä juurihitsaukseen erinomaisilla ilmarakojen umpeenhitsausominaisuuksilla. alpha Q minimoitu lämmön tuonti Vähemmän kiderakenteen muutoksia Vähemmän muodonmuutosta Minimoitu muutosvyöhyke Vähemmän päästöväriä ja hilseilyä Ihanteellinen runsaastiseostetuille teräksille ja pinnoitetuille levyille käytettävissä kaikissa AsennoissA Hyvä sulan hallinta asentohitsauksissa Erinomainen ilmaraon täyttö mahdollistaa suuremmat ilmaraon toleranssit Varmaa hitsausta epätasaisella ilmaraolla Varmaa hitsausta lakiasennossa metallisulan ihanteellisen viskositeetin ansiosta lähes roiskeeton prosessi Digitaaliohjattu, lähes tehoton aineen siirtyminen Lisä- ja jälkityön säästö Lähes roiskeeton prosessi

11 täydellistä hitsausta ja juottamista. AinutlAAtuinen ilmaraon täyttö juuren hitsauksessa Ei sulan vajoamista Varma railon kylkien ja juurisärmien sulaminen, jopa ristikkäisillä juuripinnoilla Ei langanpätkiä juuren puolelle Juuripalot kaikilla levynpaksuuksilla kaikissa asennoissa coldarc + impuls + forcearc Juurihitsaus coldarcilla: täydellinen pisaran irtoamisen hallinta, liitosvirheiden minimointi ja roiskeeton hitsaus Täyttöpalot pulssilla, sen jälkeen pintapalot forcearcilla Varma hitsaussauma ja korkea taloudellisuus matalalämmöntuontinen juottaminen uudenlaisilla helposti sulavilla sinkkipohjaisilla juotteilla Ei minkäänlaisia sinkkikerroksen vaurioita Mahdollisimman vähäinen muodonmuutos Vaihtoehtoinen kuparipohjaisille seoksille, vastaavilla lujuuksilla Erinomainen korroosiokestävyys

12 PATENTOITU pipesolution Tehokas valokaari nopeaan, varmaan hitsaukseen raolla ja ilman kaikissa asennoissa. alpha Q täydellisen varmaa juurihitsausta Kaikille levypaksuuksille Käytettävissä kaikissa asennoissa levyille ja putkille Ei sulan vajoamista tai valumista Erinomainen juuripalon muotoutuminen Erittäin varma railokylkien sulaminen Hyvä hallittavuus asentohitsauksissa Varma juuren muotoutuminen myös ilman ilmarakoa pipesolution + pulssi yhdistettynä samaan laitteeseen Juurihitsaus pipesolutionilla: tukeva perusta täyttö- ja pintapaloille Täyttöpalot pulssilla: varma railokylkien sulaminen kaikissa asennoissa Erityisen varmat hitsit ja erinomainen laatu Taloudellinen vaihtoehto TIG-hitsaukselle

13 mag-nopeutta tig-varmuudella. roiskeetonta mag-hitsausta ihanteellinen energia- ja kustannustehokkuus Energiansäästöä invertteritekniikalla Palkkakustannusten laskua lyhyemmän valmistumisajan ansiosta Juuritukia ei enää tarvita erittäin prosessivakaa Hämmästyttävä prosessivakaus myös pitkillä letkupaketeilla ilman ylimääräisiä anturijohtoja nopeampaa hitsausta Aiempiin menetelmiin verrattuna Huomattavasti suurempi hitsausnopeus Taloudellinen vaihtoehto TIG-hitsaukselle

14 rootarc Lyhytkaari, jonka avulla helppo hitsin muotoilu. Vaivattomaan ilmarakojen täyttöön ja liitoksiin kaikissa hitsausasennoissa. Phoenix Taurus Synergic varmaa lyhytkaarihitsausta Vähemmän roiskeita vakio-lyhytkaareen verrattuna Hyvä juuren muotoutuminen ja railokylkien varma sulaminen pystyhitsauksissa, niin alhaalta ylöspäin kuin ylhäältä alaspäin hitsauksissakin Erinomaista matalalämmöntuontista hitsausta superpulssin vaihtuvalla prosessilla pystyhitsauksissa alhaalta ylöspäin Pystyhitsaus ilman levitysliikettä Seostamattomat ja niukkaseosteiset teräkset Manuaaliset ja automatisoidut sovellukset

15 varmaa lyhytkaarihitsausta kaikissa asennoissa. rootarc + impuls samassa laitteessa Erinomaista hitsausta nousevassa asennossa ja automaattinen vaihto rootarcin ja pulssin välillä superpulsvaihtuvan prosessin avulla Juuren varma umpeutuminen rootarcilla ja tehokas täyttö pulssilla Pytysauma ilman levitysliikettä Tasainen sauman suomutus saa aikaiseksi hyvännäköisen sauman myös ilman "levitysliiketekniikkaa" Kokeneiden ammattilaisten käyttämää levitysliiketekniikkaa ei tarvita, mikä helpottaa vähemmän harjaantuneen hitsaajan työtä pf

16 PATENTOITU forcearc Lämpöminimoitu, suuntavakaa, tehokas valokaari ja syvä tunkeuma ylemmälle tehoalueelle. Seostamattomat, niukka- ja runsasseosteiset teräkset sekä erittäin lujat hienoraeteräkset. alpha Q Phoenix Taurus Synergic 35 pienempi sauman railokulma vähemmän kerroksia Suuri säästöpotentiaali Minimoitu hitsaussauman esivalmistelu Alhaisempi kerrosmäärä Vähemmän lisäainetta ja suojakaasun kulutusta Lyhyempi hitsausaika Kuumapalko ( Hot pass ) juuritukena jauhekaarihitsaukselle Erityisen edullinen esim. erittäin paksuilla levyillä varma juuren liittyminen ja ihanteellinen saumageometria Erityisen syvä tunkeuma ja siten a-mitan tai sauman tilavuuden mahdollinen pienentäminen Korkeampi prosessivarmuus, yksinkertainen, varma käsittely Jopa vaihtelevilla polttimen asennoilla Crni, 10 mm

17 kustannustehokasta hitsaamista. taloudellinen lähes roiskeetonta hitsausta Laitetekniikan ja erittäin dynaamisen prosessisäätelyn ansiosta Erilaisilla raaka-aineilla ja suojakaasuilla Sileät sauman pinnat, jopa kevyesti pintamaalatuilla levyillä Lisä- ja jälkityön vähentäminen, esim. hiontatöiden säästäminen, siten erittäin korkea säästöpotentiaali reunahaavojen vähentyminen ja välttäminen pienet muutosvyöhykkeet lyhyen, keskitetyn ja lämpöminimoidun valokaaren AnsiostA Erinomainen sauman laatu, esim. pienahitseillä Kovera sauma ja sen ansiosta lähestytään jo ihanteellista saumageometriaa Erityisen edullinen esim. dynaamisesti kuormitetuilla rakenneosilla Vähemmän materiaalin muodonmuutosta vähäisemmän lämmöntuonnin ansiosta Alhaisempi välipalkolämpötila ja minimoitu kiderakenteen muutos Erityisen edullinen esim. hitsattaessa hienorakeisia rakenneteräksiä Pienet kulmamuutokset pienahitseissä suuntavakaa, rauhallinen valokaari Myös ahtaissa ja kapeissa raoissa Valokaari ei suuntaudu työkappaleen viisteisiin, edes jopa 40 mm:n pitkillä vapaalanganpituuksilla Vapaalanganpituuden muutoksien nopea säätö Erityisen edullinen esim. erittäin ahtaissa railoissa ja pienahitseillä

18 PATENTOITU forcearc twi:n menetelmävertailu forcearc / vakio-kuumakaari forcearc -menetelmällä ja 30 :n ja 40 :n railokulmilla hitsatut päittäishitsit täyttävät standardin EN ISO :2004 vaatimukset Vähäisen saumatilavuuden vuoksi hitsausajat lyhenevät jopa 50 %, kun sitä verrataan vakio-kuumakaarimenetelmään 60 :n railokulmalla. forcearc -menetelmällä luodut pienahitsit tuottavat voimakkaan tunkeumaprofiilin ilman reunahaavoja, mikä täyttää myös standardin EN ISO :2004 vaatimukset forcearcilla hitsattujen pienahitsien tunkeumasyvyys on suurempi tarkastus standardin en iso :2004 mukaisesti Perusaine S355 Lisäaine G4Si1 1,2 mm Materiaalin paksuus 20 mm Suojakaasu M21 - ArCO - 18/2 Railon esivalmistus V railo 60, 40 ja 30 railokulmilla Vakio-kuumakaariforceArc forcearc päittäishitsi palkoa 5 palkoa 5 palkoa 50 % lyhyempi hitsausaika Kovuus: HV Kovuus: HV Kovuus: HV Lovi-iskutyö SG (-20 ): 65 (nimellis 27) joulea Lovi-iskutyö WEZ (-20 ): 133 (nimellis 27) joulea Vetolujuus: 551 (nimellis 470) MPa Lovi-iskutyö SG (-20 ): 35 (nimellis 27) joulea Lovi-iskutyö WEZ (-20 ): 151 (nimellis 27) joulea Vetolujuus: 554 (nimellis 470) MPa Muuttumattomat mekaanis-teknologiset ominaisuudet! Lovi-iskutyö SG (-20 ): 46 (nimellis 27) joulea Lovi-iskutyö WEZ (-20 ): 157 (nimellis 27) joulea Vetolujuus: 559 (nimellis 470) MPa Vakio-kuumakaariforceArc Puolueettomuusperiaatteidensa mukaisesti TWI ei suosittele mitään sen jäsenyritysten tuotteita tai palveluita. pienahitsi suurempi tunkeumasyvyys

19 PATENTOITU superpuls vaihtuva prosessi EWM-hitsausprosessien yhdistely tarjoaa monipuolisia mahdollisuuksia. alpha Q Phoenix Taurus Synergic ewm superpuls -toiminto mahdollistaa manuaalisen tai automaattisen vaihdon kahden eri prosessin välillä. seuraavat prosessiyhdistelmät ovat valittavissa: coldarc + pulssi pipesolution + pulssi rootarc + pulssi forcearc + pulssi Vakio lyhyt- / kuumakaari + pulssi Saman prosessin kaksi eri tehoa erinomaista hitsausta AlhAAltA ylöspäin AsennossA ( pf Asento ) vaihtuvalla prosessilla, seuraavien prosessien välillä: coldarc /pipesolution /rootarc /pulssi Juuripalon varma muotoutuminen Tehokas täyttö pulssilla Levitysliike ei ole enää tarpeen Tasainen suomukuvio saumassa saa aikaan hyvän ulkonäön Kokeneiden ammattilaisten käyttämää levitysliiketekniikkaa ei tarvita, mikä helpottaa vähemmän harjaantuneen hitsaajan työtä. erinomaista hitsausta sekakaaren AlueellA AutomAAttisesti vaihtuvalla prosessilla seuraavien menetelmien välillä: coldarc /pipesolution /rootarc /pulssi Valvottu alentunut lämmöntuonti Vähentyneet roiskeet Sulan helppo muotoilu pf prosessin vaihto hitsauksen AikAnA manuaalisesti liipaisinta painamalla - silloituskohtien varma päällehitsaus pulssilla

20 pulssi Kontrolloitu, oikosuluton pulssivalokaari kaikkiin asentoihin, suosittu sekakaaren alueella. alpha Q Phoenix kontrolloitu ja oikosuluton Kontrolloitu lämmöntuonti 1-tippa-pulssia-kohtisiirtymän avulla Rauhallinen pisaran irtoaminen myös korkeita Nipitoisuuksia sisältävillä raaka-aineilla Vakaa valokaari laajalla alueella lyhyt- ja kuumakaaren välillä taloudellinen vähemmän jälkityöstöä Erittäin roiskeeton prosessi ( vähemmän korroosion alkamiselle herkkiä kohtia ) Vähentynyt huokosalttius Matalat, sileät ja kolottomat hitsaussaumat pulssi, manuaalinen, Crni, 2 mm pulssi, manuaalinen, Almg, 2 mm

21 Crni:n, alumiinin ja kuparin hitsaaminen. suositellut käyttökohteet Hitsaaminen laajalla alueella lyhyt- ja kuumakaaren välillä Hitsaaminen eri asennoissa Runsasseosteisten terästen ( kuumahalkeilulle herkät täysausteniittiset teräkset ), Ni-seosten hitsaaminen Alumiinin ja alumiiniseosten hitsaaminen Kuparin hitsaaminen

22 ewm:n ekologia-aloite kestävään energian ja resurssien säästöön. Innovatiiviset EWM-tekniikat tukevat kattavasti CO 2 -päästöjen vähentämistä: Edistyksellisen invertteritekniikan johdonmukainen käyttö säästää kuparin, alumiinin ja teräksen kaltaisia raaka-aineita. Invertteriteknologian korkea tehokkuusaste johtaa yhdessä matalaenergisten liitosmenetelmien kanssa, kuten malleissa coldarc ja forcearc primäärienergian ja siten sähkökustannusten säästöön. forcearc mahdollistaa uudet saumageometriat ja optimoi näin palkorakenteen sekä vähentää siten hitsattavien kerrosten määrää. Tämä lyhentää hitsausaikaa, vähentää langan ja kaasun käyttöä ja laskee siten kustannuksia ja energiankulutusta. Lämpöä vähentävät prosessit, kuten coldarc ja forcearc vähentävät roiskeita, jälkityötä ja laskevat haitallisten hitsaussavuhiukkasten päästöä sekä parantavat siten työskentelyolosuhteita.

23 säästä sähkökustannuksissa tehokkaan ewm-tekniikan avulla. esimerkki: ewm forcearc-prosessi antaa n. 4 kw:n tehonsäästön tavanomaisiin hitsauslaitteisiin verrattuna samalla 13,0 m/min:n sulatusteholla (1,2 mm; G3si1). 100 tunnin hitsausaikana säästetään 400 kwh hitsauspaikkaa kohti! Energiankulutus 100 tunnissa [kwh] forcearc -prosessi Invertteri-pulssikaari Askelsäätöinen / tyristori-kuumakaari 800 9,0 m/min, n. 290 A 11,0 m/min, n. 340 A 13,0 m/min, n. 380 A Langansyöttönopeus, hitsausvirta Energiankulutus 100 tunnissa [kwh] coldarc -prosessi Invertteri-pulssikaari Askelsäätöinen / tyristorilyhytkaari 200 3,0 m/min, n. 95 A 4,0 m/min, n. 120 A 5,0 m/min, n. 145 A Langansyöttönopeus, hitsausvirta

24 kokonaiskustannusten laskeminen optimoidun palkorakenteen ansiosta. forcearc forcearc kuumakaari vakio-kuumakaaren vertailuhitsaus forcearc -prosessin kanssa Sauman esivalmistelu kuumakaari DY 45 Sauman esivalmistelu forcearc DY 30 saumatilavuuden lasku jopa 50 % kokonaiskustannusten vähentäminen: jopa 56 %. forcearc -prosessi Kuumakaariprosessi 80 Kokonaiskustannukset [%] Kokonaiskustannusten vertailu forcearc kuumakaari

25 vähennä päästöjä tehokkaan ewm-tekniikan avulla. päästöjen vähentäminen: forcearc jopa 60 % forcearc -prosessi Kuumakaariprosessi 5.00 Päästöt [mg/s] Päästöjen vertailu forcearc - kuumakaari päästöjen vähentäminen: coldarc jopa 75 % coldarc -prosessi Lyhytkaariprosessi 2.00 Päästöt [mg/s] Päästöjen vertailu coldarc - lyhytkaari

26 ewm:n laitteet ja menetelmät - ihanteellinen ratkaisu jokaiseen käyttötarpeeseen. alpha Q Phoenix erittäin dynaaminen forcearc - tehomoduuli erittäin dynaaminen forcearc - tehomoduuli suurtehoinvertteri 80 v:n lähtöjännite suurtehoinvertteri 80 v:n lähtöjännite coldarc - tehomoduuli hitsaukseen alhaisella lämmöntuonnilla MIG/MAG Standard MIG/MAG Standard pulssi pulssi coldarc pipesolution forcearc forcearc rootarc Puikkohitsaus Puikkohitsaus TIG TIG superpuls -menetelmänvaihto Talttaus superpuls -menetelmänvaihto Talttaus

27 EWM-virtalähteiden ominaisuuksiin kuuluvat suuren tyhjäkäyntijännitteen omaava suurtehoinvertteri ja erinomainen valokaariominaisuus. Tämä johtaa ainutlaatuisiin hitsausominaisuuksiin täydellisiä tuloksia varten sekä erinomaiseen laatuun ja 100-prosenttiseen toistettavuuteen. Jokaiseen hitsaustekniseen tarpeeseen EWM tarjoaa sopivan ratkaisun Taurus Basic-ratkaisusta aina alpha Q -kokonaisratkaisuun. Halutessaan asiakkaat voivat hyötyä, tarpeen ja investointisuunnitelman mukaan, innovatiivisille hitsausprosesseille kehitetyistä erityisistä, optimoiduista tehomoduuleista. Taurus Synergic Taurus Basic erittäin dynaaminen forcearc - tehomoduuli suurtehoinvertteri 80 v:n lähtöjännite suurtehoinvertteri 80 v:n lähtöjännite MIG/MAG Standard MIG/MAG Standard forcearc rootarc Puikkohitsaus Puikkohitsaus TIG superpuls -menetelmänvaihto Talttaus Talttaus

28 ewm:n laitteet ja menetelmät - ihanteellinen ratkaisu jokaiseen käyttötarpeeseen.. Hitsausjärjestelmillämme annamme asiakkaille työkalut, joiden avulla he voivat ratkaista yksilölliset hitsaustehtävänsä nopeammin, edullisemmin ja parhaimmalla laadulla. MIG/MAG coldarc pipesolution alpha Q phoenix taurus synergic rootarc forcearc Pulssi superpuls Vakio-lyhytkaari Vakio-kuumakaari Puikkohitsaus TIG (Liftarc) Talttaus alpha Q Maks. hitsausvirta 40 C:ssa 330 A / 40 % ED 350 A / 100 % ED 550 A / 60 % ED Hitsausprosessit coldarc pipesolution forcearc Pulssi superpuls

29 phoenix Maks. hitsausvirta 40 C:ssa 330 A / 35 % ED 400 A / 60 % ED 500 A / 40 % ED 300 A / 60 % ED 400 A / 60 % ED 400 A / 60 % ED Hitsausprosessit forcearc rootarc Pulssi superpuls phoenix Maks. hitsausvirta 40 C:ssa 350 A / 100 % ED 450 A / 80 % ED 550 A / 60 % ED Hitsausprosessit forcearc rootarc Pulssi superpuls taurus synergic Maks. hitsausvirta 40 C:ssa 330 A / 35 % ED 400 A / 60 % ED 500 A / 40 % ED 300 A / 60 % ED 400 A / 60 % ED 400 A / 60 % ED Hitsausprosessit forcearc rootarc superpuls taurus synergic Maks. hitsausvirta 40 C:ssa 350 A / 100 % ED 450 A / 80 % ED 550 A / 60 % ED Hitsausprosessit forcearc rootarc superpuls

30 innovaatiot mig/mag-lyhytkaari coldarc pipesolution rootarc PATENTOITU PATENTOITU Lämpöminimoitu, roiskeeton lyhytkaari. Tehokas lyhytkaari nopeaan ja turvalliseen hitsaukseen, ilmaraolla tai ilman, kaikissa asennoissa. Lyhytkaari, jolla hyvät hitsin muotoutumisominaisuudet. Ongelmattomaan rakojen umpeenhitsaukseen kaikissa asennoissa. Vähennetty lämmöntuonti / vähemmän muodonmuutoksia Minimoitu roiskeiden muodostus / vähemmän jälkityötä Ilmarakojen täyttö / turvallinen ja helppo hitsata coldarc pipesolution rootarc lyhytkaari invertteri lyhytkaari askelsäätöinen Sähkökulujen säästö Haitta-ainepäästöjen väheneminen / vähemmän hitsaussavua Kaaripaine / hyvä juurenmuodostus Juuren hitsaus kaikissa asennoissa Ohutlevyhitsaus Juottaminen (CuSi, CuAl) ~ ~ Juottaminen (sinkkilangat ZnAl) ~ ~ ~ ~ Eripariliitos alumiini / sinkityt teräslevyt (kaarijuotto AISi:lla) ~ ~ ~ ~ lisäaineet seostamaton ja niukkaseosteinen kyllä kyllä kyllä kyllä kyllä runsasseosteinen kyllä ~ ~ ~ kyllä Eripariliitos alumiini ja sinkitty teräslevy (kaarijuotto) kyllä ~ ~ ~ ~ hyvä erinomainen

31 innovaatiot mig/mag-kuumakaari forcearc PATENTOITU Lämpöminimoitu, suuntavakaa, tehokas valokaari ja syvä tunkeuma ylemmälle tehoalueelle. forcearc kuumakaari invertteri kuumakaari askelsäätöinen Kulusäästöä saumatilavuuden pienenemisen ansiosta Sähkökulujen säästö Tunkeumasyvyys Alennettu lämmöntuonti Kaaripaine Vakaa kaari Minimoitu roiskeiden muodostus Vähemmän reunahaavoja Erittäin dynaaminen virransäätely Haitta-aineiden väheneminen / vähemmän hitsaussavua lisäaineet Halkaisija 1,0; 1,2; 1,6 seostamaton ja niukkaseosteinen runsasseosteinen Alumiini hitsausasennot railon esivalmistus juurituki kyllä kyllä kyllä PA; PB kanssa tai ilman kanssa tai ilman

32

33 Tuotekuvasto 2012 Sisällysluettelo Sisällysluettelo MIG/MAG-moniprosessi-pulssihitsauslaitteet alpha Q forcearc coldarc pipesolution Highspeed 2) 34 Pulssi Vakio TIG 1) Puikkohitsaus Talttaus MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig, Phoenix forcearc rootarc Highspeed 2) 42 Pulssi Vakio TIG 1) Puikkohitsaus Talttaus MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus forcearc 3) rootarc 3) 58 Vakio TIG 1) 3) Puikkohitsaus Talttaus MIG/MAG-vakiohitsauskoneet, askelsäätöiset XXX Mira, Saturn, Wega 70 Vakio TIG-DC-hitsauskoneet Picotig, Tetrix activarc 98 TIG DC Puikkohitsaus DC TIG-AC/DC-hitsauskoneet Picotig AC/DC, Tetrix AC/DC activarc 112 TIG DC TIG AC Puikkohitsaus DC / AC Plasma-DC- ja AC/DC-hitsauskoneet microplasma, Tetrix, Tetrix AC/DC activarc 124 Plasma TIG DC TIG AC Puikkohitsaus DC Puikkohitsaus-DC-koneet Pico, Stick cel pws Taurus Puikkohitsaus TIG 1) Talttaus 4) ) TIG Liftarc sytytys 2 ) alpha Q 551, Phoenix 551 Progress yhdessä Drive 4 Highspeedin kanssa 3 ) Taurus Synergic / Synergic S 4 ) Taurus

34 MIG/MAG-moniprosessi-pulssihitsauslaitteet alpha Q Ylivoimaista liitostekniikkaa alpha Q alpha Q ihanteellinen järjestelmä joustava laitteistokokoonpano sinun käyttötarkoitukseesi: kannettavasta, modulaarisesta tai kompaktista siirrettävään erillislaitteistoon. Erilaisia hitsaustehtäviä kutsusta säästytään varusteluajoilta: coldarc-, forcearc- tai pipesolution-menetelmien välillä vaihtelevaa hitsausta varten on käytettävissä kaksoislangansyöttölaite tai kaksi yksittäistä näin käytettävissä on aina oikea lisäainelanka ja oikea kaasu. Kohokohdat alpha Q - Yksi kaikkeen Yksi virtalähde, monia prosesseja: coldarc, pipesolution ja forcearc, MIG/MAG-pulssi ja -vakio, TIG- sekä puikkohitsaus tarvittaessa lisäksi Highspeed - ihanteellisesti varusteltuna kaikkiin käyttötarkoituksiin. coldarc matalaenerginen lyhytkaari hitsaukseen ja juottamiseen Loistava tapa ohutlevyjen ja juuripalkojen, teräksen, kromi-nikkelin sekä alumiinin hitsaamiseen. coldarc selviytyy myös suurista ilmaraoista ja levyreunojen ristikkäisyyksistä, kaikissa asennoissa. forcearc Erittäin tuottava, vakuuttavaa laatua Jopa 50 % alhaisemmat tuotantokustannukset: Innovatiivisen MIG/MAG-prosessisuunnittelun mestarituote: tehokas, pakotettu valokaari, syvä tunkeuma ja lähes roiskeettomat, erittäin laadukkaat hitsaussaumat. alpha Q: coldarc + forcearc enemmän kuin nokkela yhdistelmä Kaksi innovatiivista hitsausprosessia, yksi virtalähde, kaikki hitsityypit: coldarc, täydellisen juurisauman erikoisasiantuntija; forcearc, korkeaa tehokkuutta täyttö- ja pintapaloissa. Innovatiivista pulssihitsausta ruostumattomalle teräkselle ja alumiinille Kontrolloitu pisaran siirtyminen ja täsmällisesti sovitettu lämmöntuonti ovat avaimia ihanteellisiin hitsaustuloksiin ruostumattomalla teräksellä ja alumiinilla. Ensiluokkainen prosessi: ohjelmoitu pulssikaarihitsaus. pipesolution Hitsausta MAG-nopeudella ja TIG-varmuudella Tehokas valokaari nopeaan, varmaan hitsaukseen raolla ja ilman kaikissa kohdissa. 34

35 MIG/MAG-moniprosessi-pulssihitsauslaitteet alpha Q Pipe solution - mikään putkilinja ei ole liian pitkä Täydellinen ratkaisu optimoiduin JOBein putkilinja- ja putkistorakennukseen MIG-Liftarc-sytytys pisteentarkkaa ja roiskeetonta syttymistä Luotettavia ja toistettavaia sytytystuloksia manuaalisiin käyttötarkoituksiin Super Puls - superpalko Superpuls-tekniikka vaihtelevalla hitsausvirralla kruunaa MIG/MAG-hitsauksen monissa käyttötarkoituksissa: näkyvät hitsit TIG-sauman ulkonäöllä, varmat juurihitsit ja erinomainen ilmaraon täyttö Superpulssi hitsausmenetelmien yksinkertainen yhdistely Hitsauksen aikana manuaalinen tai automaattinen vaihto eri menetelmien välillä Vähäenerginen lyhytkaari Alennettu lämmöntuonti - vähän vetelyjä ja minimaalinen muutosvyöhyke - ihanteellinen CrNi-teräksille, erittäin lujille teräksille ja ohutlevyille Vain parasta hitsaukseen ja juottamiseen Teräs, CrNi, alumiini ja sekaliitokset kupari- ja sinkkijuotteilla Yleisesti joka asennossa Täydelliset liitokset kaikissa asennoissa laki-, ala- ja ylämäkihitsi sekä erinomaiset ilmaraon täyttöominaisuudet Yleisesti käytettävissä Manuaalisesti ja automatisoidusti - tavanomaisilla poltinjärjestelmillä ilman hankalia langansyöttökomponentteja Hyvä prosessivarmuus Toistettavat, röntgenvarmat juurihitsit esim. säiliö- ja putkistorakennuksessa Minimaalinen viimeistelytyö erinomaisten tulosten ansiosta Lähes roiskeeton - lähellä TIGprosessia, erinomainen juuri- ja pintapalkojen muodostus, ei reunahaavoja 35

36

37 MIG/MAG-moniprosessi-pulssihitsauslaitteet Yleiskuva - alpha Q-ohjaukset alpha Q MIG/MAG Standard Puikkohitsaus pulssi TIG coldarc superpuls -menetelmänvaihto pipesolution Talttaus forcearc Hitsaustehtävän valinta JOB-luettelosta Kaikkien hitsausparametrien säätö ja hitsaustietojen näytöt langansyötössä tai kompaktissa hitsauslaitteessa Hitsausparametrien asetus LED-käyttäjäohjatulla hitsauksen kululla Asetuksia ei tarvitse tehdä erillisellä hitsauslaitteella Kohokohdat Esiasetettujen JOBien (hitsaustehtävien) erittäin helppo valinta eri materiaaleille, kaasuille ja lankojen halkaisijoille JOB-luettelon avulla Synergic-yksipainikekäyttö forcearc-, coldarc-, pipesolution- ja MIG/MAG-vakio- ja pulssihitsaus umpi- ja täyttölangalla, puikko- ja TIG-Liftarc-hitsaus, hiilitalttaus

38 MIG/MAG-moniprosessi-pulssihitsauslaitteet alpha Q alpha Q 330 TKM alpha Q 330 TKM alpha Q 351 FDW Ohjaukset alpha Q Toiminnot MIG/MAG MIG/MAG-pulssi TIG MMA puikkohitsaus EWM-forceArc EWM-coldArc EWM-pipeSolution Tekniset tiedot Hitsausvirran asetusalue 5 A A 5 A A 5 A A Käyttöjakso ympäristön lämpötilassa 40 C 40 C 25 C 40 C 40 % 330 A 330 A 60 % 270 A 270 A 80 % 100 % 210 A 210 A 350 A 350 A Tyhjäkäyntijännite 80 V 80 V 95 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 16 A 3 x 16 A 3 x 25 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Suurin liitäntäteho 12,7 kva 12,7 kva 13,9 kva Suositeltu generaattoriteho 18,7 kva 18,7 kva 20,3 kva Langansyöttöpyörät Langannopeus 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min Mitat, kone P x L x K 685 x 335 x x 335 x x 455 x 1000 Mitat, langansyöttö PxLxK 690 x 300 x 410 Paino, kone 64 kg 112 kg 135 kg Paino, langansyöttö 15,1 kg Paino, jäähdytyslaite 34 kg Suojausluokka IP 23 IP 23 IP 23 Eristysluokka H H H Jäähdytysteho 1200 W (1l/min) 1500 W Säiliön tilavuus 7 l 12 l Virtaus 5 l/min 5 l/min Maks. lähtöpaine 3,5 bar 3,5 bar Standardit IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 38

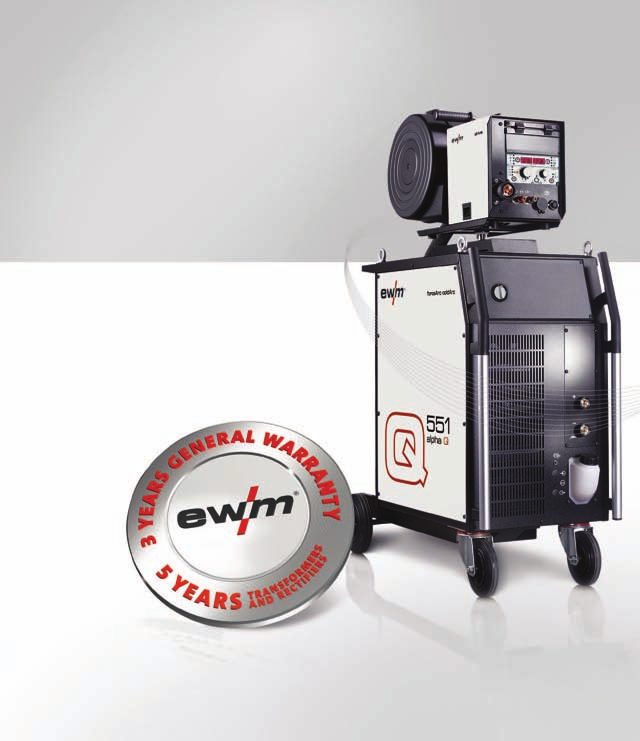

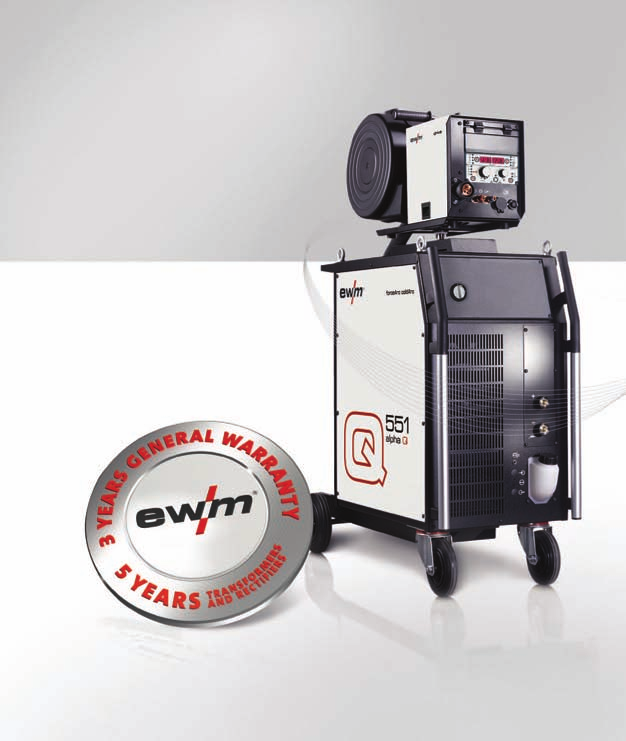

39 MIG/MAG-moniprosessi-pulssihitsauslaitteet alpha Q alpha Q 551 FDW alpha Q 551 D FDW alpha Q 551 2DV FDW 5 A A 5 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 550 A 550 A 550 A 550 A 550 A 550 A 520 A 520 A 520 A 450 A 420 A 450 A 420 A 450 A 420 A 95 V 95 V 95 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 35 A 3 x 35 A 3 x 35 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 28,8 kva 28,8 kva 28,8 kva 39,4 kva 39,4 kva 39,4 kva ,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 1100 x 455 x x 680 x x 680 x x 300 x x 530 x x 300 x ,5 kg 157 kg 158 kg 15,1 kg 48 kg 15,1 kg IP 23 IP 23 IP 23 H H H 1500 W 1500 W (2l/min) 1500 W (2l/min) 12 l 12 l 12 l 5 l/min 20 l/min 20 l/min 3,5 bar 4,5 bar 4,5 bar IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A 39

40 MIG/MAG-moniprosessi-pulssihitsauslaitteet alpha Q Vaihtoehdot / Tarvikkeet Vaihtoehdot / Tarvikkeet Langansyöttölaite Välikaapelipaketit, 7-napainen Poltin alpha Q drive 4 Langansyöttölaite, vesi, Euro-keskusliit. 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 alpha Q drive 4 HS Langansyöttölaite suurtehohitsaukseen 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 u Käyttö mahdollista vain alpha Q 551:ssä! alpha Q drive 4L Langansyöttölaite, vesi, Euro-keskusliit. 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 alpha Q drive 4D Kaksoislangansyöttölaite Kaksi hitsaustehtävää vain yhdellä virtalähteellä, esim. vaihdellen juuri- ja pintapalkojen hitsausta, umpi- ja täytelangalla, erilaisilla raaka-aineilla ja langanpaksuuksilla Vaihto syöttölaitteiden välillä tapahtuu vain liipaisinta painamalla, erikoispoltinta tai laitteessa tapahtuvaa vaihtokytkentää ei tarvita! 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Ei rullien vaihtoa, ei polttimen muutostöitä, muutostöihin käytetyt ajat laskevat huomattavasti u Käyttö mahdollista vain laitesarjassa alpha Q D! alpha Q drive 300C Langansyöttölaite, vesi, Euro-keskusliit. Kaasumäärän säätö suoraan langansyöttölaitteessa 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 alpha Q drive 200C Langansyöttölaite, vesi, Euro-keskusliit. Kaasumäärän säätö suoraan langansyöttölaitteessa 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D200 MIG G 7POL 70MM² Välikaapelipaketti, kaasujäähdytteisille laitteille, 7-napainen MIG W 7POL 70MM² Välikaapelipaketti, vesijäähdytteisille laitteille, 7-napainen MT-sarja EZA MIG/MAG-hitsauspoltin, kaasujäähdytteinen Varustettu 1,0 mm:n hitsauslangalle Toimintapoltin 19-napainen Talttaus Kaukosäädin MT-sarja U/D MIG/MAG-hitsauspoltin, 1x Up/Down, kaasujäähdytteinen Varustettu 1,0 mm:n hitsauslangalle MT-sarja 2U/D MIG/MAG-hitsauspoltin, 2x Up/Down, kaasujäähdytteinen Varustettu 1,0 mm:n hitsauslangalle MT-sarja PC1 MIG/MAG-hitsauspoltin, Powercontrol 1, kaasujäähdytteinen Varustettu 1,0 mm:n hitsauslangalle u Ei mahdollista yhdessä Phoenix Expert drive 4/4L M3.00:n kanssa! MT-sarja PC2 MIG/MAG-hitsauspoltin, Powercontrol 2, kaasujäähdytteinen Varustettu 1,0 mm:n hitsauslangalle u Ei mahdollista yhdessä Phoenix Expert drive 4/4L M3.00:n kanssa! GT 600 SKK95 Talttaimet Paineilmatalttaimet metallien erotukseen u Sopivat hiilipuikot löytyvät hinnaston luvusta Varusteet! R10 19POL Kaukosäädin, langansyöttönopeuden korjaus Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti, 19-napainen liitäntäholkki alpha Q-, Phoenix-, Taurus Synergic- ja Taurus Synergic S -laitteille RG10 19POL Kaukosäädin, langannopeuden säätö, hitsausjännite Muovikotelo ja kiinnityssanka, 19-napainen liitäntäholkki Kevyt, kestävä ja kätevä Jännitekorjaus välillä -10 V V Langansyöttönopeuden portaaton säätö (0,5-24 m/min) Esiasennetulla 5 m:n liitäntäjohdolla alpha Q-, Phoenix-, Taurus Synergic- ja Taurus Synergic S -laitesarjoille R20 19POL Kaukosäädin, ohjelmanvaihto Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti, 19-napainen liitäntäholkki Jopa kymmenen hitsausohjelman vaihtokytkentä ja näyttö alpha Q:lle, Phoenix Progressille, Phoenix Expertille (ei yhdessä Phoenix Expert drive M3.00:n kanssa) sekä Taurus Synergic S:lle 40

41 MIG/MAG-moniprosessi-pulssihitsauslaitteet alpha Q Vaihtoehdot / Tarvikkeet Kaukosäädin Jäähdytyslaite R40 7POL Kaukosäädin, 16 ohjelmaa Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti, 7-napainen liitäntäholkki Vaihtaminen MIG-vakio- ja -pulssihitsauksen välillä alpha Q:lle, Phoenix Progressille, Phoenix Expertille ja Taurus Synergic S:lle u Ei mahdollista yhdessä kaksoislangansyöttölaitteiden tai kahden erillisen langansyöttölaitteen kanssa! cool71 U42 Kiertoilmajäähdytysmoduuli keskipakopumpulla ja tehostetulla jäähdytyksellä Modulaarinen rakenne, työkaluton asennus Jäähdytyslaite Kuljetusvaunu cool71 U43 Kiertoilmajäähdytysmoduuli ja keskipakopumppu Modulaarinen rakenne, työkaluton asennus Trolly 75-2 Kuljetusvaunu, purettuna Virtalähteen, jäähdytysmoduulin ja kaasupullon kuljetukseen alpha Q 330:lle u Yksityiskohtaisia teknisiä tietoja löydät internetistä: 41

42 MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig puls, kannettava Pieni ja kevyt - täydellinen työmaalle Picomig puls kannettava Olipa kyse rakennustyömaasta, asennuksesta, verstaasta tai tuotantotiloista sopiva laite jokaiseen paikkaan ja jokaiseen tehtävään varustettuna. Kohokohdat Monipuoliset käyttömahdollisuudet ja mukava käyttö Jopa 32 esiohjelmoitua JOBia yleisimmille hitsaustehtäville sekä Synergic-ohjaus itseselitteisellä käyttöliittymällä Picomig 180 Puls - Ihanteellinen itsesuojaaville täytelangoille Taloudellista - Kuten puikkohitsauksessa, voidaan hitsaustyöt täytelangalla suorittaa MIG/MAG-hitsausmenetelmällä myös ulkona Picomig 180 Puls ammattimainen varustelu Neljä täysipainoista hitsausmenetelmää: MIG/MAG-pulssi-, -vakio-, puikko- ja TIG(LiftArc)-hitsaus yhdessä laitteessa Tarttumisenesto ja Arcforce hitsaa kuin ammattilainen Äärimmäisen helppoa hitsausta: Valokaari palaa rauhallisesti, puikko ei pala kiinni eikä hehku. Rammattimainen ratkaisu rakennustyömaille ja asennustöihin Pieni, kevyt, yleiskäyttöinen muovikotelon ja innovatiivisen invertteritekniikan ansiosta sopiva seuralainen käytännön sovelluksiin. Innovatiivinen pulssihitsaus ruostumattomalle teräkselle ja alumiinille Täydellinen pulssihitsaustyö takaa erinomaiset hitsaustulokset ruostumatonta terästä ja alumiinia hitsattaessa hallitun pisaransiirtymisen ja tarkan, sovitetun lämmöntuonnin avulla 42

43 MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig puls, kannettava Ylijännitesuoja Ei vaurioita laitetta vaikka kytkettäisiin vahingossa 400 V:n verkkojännitteeseen Picomig 180 Puls Helpoin synerginen käyttö Kattavat toiminnot, 2-tahti, 4-tahti, pistehitsaus, jaksohitsaus Optimaalinen itsesuojaaville täytelangoille Työkaluton napaisuuden vaihto ja täytelankaominaisuudet vakiona 100 % rakennustyömaalle sopiva Suurimmille rakennustyömaille ja kovimpaan asennuskäyttöön pitkillä verkkojohdoilla tai suoraan generaattoriin. Suuri verkkojännitteen vaihtelun sietokyky varmistaa täydellisen hitsaustuloksen. Tehokas 4-rullainen syöttölaite ja rullien suuri halkaisija luotettavaan langanohjaukseen Täyttä mukavuutta Rullanvaihto ilman työkaluja, rulla soveltuu kahdelle eri langanhalkaisijalle Käytännöllinen Euro-keskusliitäntä Ohjainspiraalien ja muovisten ohjainputkien helppo vaihto Huolto- ja kunnossapitoystävällinen Hitsausvarusteiden nopea vaihto kätevien hitsauspolttimen ja kaapeliliitäntöjen avulla 43

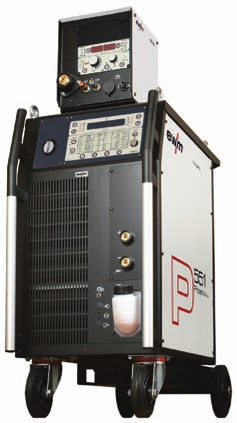

44 MIG/MAG-moniprosessi-pulssihitsauslaitteet Phoenix modulaarinen Phoenix huolehtii kaikesta Phoenix modulaarinen Olipa kyse rakennustyömaasta, asennuksesta, verstaasta tai tuotantotiloista sopiva laite jokaiseen paikkaan ja jokaiseen tehtävään varustettuna. Koska tahansa laajennettavissa jäähdytysmoduulilla ja kuljetusvaunulla ilman työkaluja ja ammattihenkilöstöä Kohokohdat Itseselitteiset, oivaltavat käyttömallit Concept - kompakti: Kaikki säädöt asetettavissa suoraan Concept - erillinen: Tärkeimmät parametrit säädettävissä suoraan langansyöttölaitteesta Progress - erillinen: Kaikki asetukset suoraan langansyöttölaitteesta Phoenix - Monilahjakkuus MIG/MAG-pulssi ja -vakio, forcearc sekä TIG(Liftarc)- ja puikkohitsaus - viisi menetelmää, yksi virtalähde forcearc Erittäin tuottava, vakuuttavaa laatua Jopa 50 % alhaisemmat tuotantokustannukset: Innovatiivisen MIG/MAG-prosessisuunnittelun mestarituote: tehokas, pakotettu valokaari, syvä tunkeuma ja lähes roiskeettomat, erittäin laadukkaat hitsaussaumat. rootarc - varmaa lyhytkaarihitsausta kaikissa kohdissa Hyvin muotoiltava lyhytkaari vaivattomaan ilmarakojen täyttöön ja liitoksiin kaikissa asennoissa Innovatiivinen pulssihitsaus ruostumattomalle teräkselle ja alumiinille Täydellinen pulssihitsaustyö takaa erinomaiset hitsaustulokset ruostumatonta terästä ja alumiinia hitsattaessa hallitun pisaransiirtymisen ja tarkan, sovitetun lämmöntuonnin avulla Phoenix - monipuoliset tarvikkeet ja vaihtoehdot Helppo käyttää: Powercontrol-polttimella voidaan kaikki ohjelmat, käyttötavat, menetelmät ja Up/Down-toiminto kutsua esiin napin painalluksella. 44

45 MIG/MAG-moniprosessi-pulssihitsauslaitteet Phoenix modulaarinen Erittäin käytännöllistä Puikkohitsaus ja hiilitalttaus, Phoenix Conceptilla myös ilman langansyöttölaitetta tai kaukosäädintä. MIG-Liftarc-sytytys pisteentarkkaa ja roiskeetonta syttymistä Luotettavia ja toistettavaia sytytystuloksia manuaalisiin käyttötarkoituksiin Superpulssi hitsausmenetelmien yksinkertainen yhdistely Hitsauksen aikana manuaalinen tai automaattinen vaihto eri menetelmien välillä Erittäin suuret tehoreservit mahdollistavat pitkien välikaapelipakettien käytön: 70 mm² kork. 30 m / 95 mm² kork. 40 m Uudenaikainen ergonominen kotelo Laitteen etu- ja taustaosa iskunkestävää muovia, jossa pyöristetyt kulmat ja reunat. Hallintaelementtien selkeä ja suojattu esillepano Loppuun ajateltua: Kotelo ja jäähdytys Optimoitu ilmanohjaus lamellien kautta ja tuulettimen ohjaus minimoivat likaa laitteessa. Tehokas keskipakopumppu takaa hitsauspolttimen ihanteellisen jäähdytyksen. Yhdistele kätevästi ja tarpeen mukaan Yksinkertainen yhdistellä jäähdytysmoduuliin tai kuljetusvaunuun ilman ammattihenkilöstöä ja hitsauslaitteelle suoritettavia toimenpiteitä. Innovatiivinen ja laajennettavissa tulevaisuuden tarpeisiin. Optimaalinen itsesuojaaville täytelangoille Työkaluton napaisuuden vaihto ja täytelankaominaisuudet vakiona Salamannopea jäähdytysmoduulin vaihto Ainutlaatuinen lukitusjärjestelmä takaa helpon irrotuksen ja lukituksen. Salpa integroituu täysin koteloon eikä ole koholla. Näin ei ole olemassa loukkaantumisen vaaraa. Täyttä mukavuutta Rullanvaihto ilman työkaluja, rulla soveltuu kahdelle eri langanhalkaisijalle 45

46 MIG/MAG-moniprosessi-pulssihitsauslaitteet Phoenix, siirrettävä Ylivoimaista liitostekniikkaa Phoenix siirrettävä 3-in-1 -kotelokonseptissa virtalähde, kuljetusvaunu ja jäähdytyslaite on sulatettu yhdeksi kokonaisuudeksi yksinkertaista siirrettävyyttä ja helppoa käsittelyä varten. Optimoitu ilmanohjaus huolehtii paremmasta jäähdytystehosta, käyttösuhde paranee ja laitteen likaantuvuus vähenee. Yksinkertainen käsittely taataan itseselitteisillä ohjauspaneeleilla. Monipuoliset toiminnat kovaan käyttöön Kohokohdat Monilahjakkuus MIG/MAG-pulssi, -vakio, forcearc sekä TIG- ja puikkohitsaus - kuusi menetelmää yhdessä virtalähteessä. Itseselitteiset, oivaltavat käyttömallit Concept - Tärkeimmät parametrit säädettävissä suoraan langansyöttölaitteesta Progress - Kaikki asetukset käytössä suoraan langansyöttölaitteessa Expert - valinnaisesti paneelilla M3.00 asetukset minimoitu vain olennaisimpaan tai paneelilla M3.70 laajennetuin asetusmahdollisuuksin forcearc Erittäin tuottava, vakuuttavaa laatua Jopa 50 % alhaisemmat tuotantokustannukset: Innovatiivisen MIG/MAG-prosessisuunnittelun mestarituote: tehokas, pakotettu valokaari, syvä tunkeuma ja lähes roiskeettomat, erittäin laadukkaat hitsaussaumat. rootarc - varmaa lyhytkaarihitsausta kaikissa kohdissa Hyvin muotoiltava lyhytkaari vaivattomaan ilmarakojen täyttöön ja liitoksiin kaikissa asennoissa Innovatiivinen pulssihitsaus ruostumattomalle teräkselle ja alumiinille Täydellinen pulssihitsaustyö takaa erinomaiset hitsaustulokset ruostumatonta terästä ja alumiinia hitsattaessa hallitun pisaransiirtymisen ja tarkan, sovitetun lämmöntuonnin avulla Phoenix - monipuoliset tarvikkeet ja vaihtoehdot Helppo käyttää: Powercontrol-polttimella voidaan kaikki ohjelmat, käyttötavat, menetelmät ja Up/Down-toiminto kutsua esiin napin painalluksella. 46

47 MIG/MAG-moniprosessi-pulssihitsauslaitteet Phoenix, siirrettävä Super Puls - superpalko Superpuls-tekniikka vaihtelevalla hitsausvirralla kruunaa MIG/MAG-hitsauksen monissa käyttötarkoituksissa: näkyvät hitsit TIG-sauman ulkonäöllä, varmat juurihitsit ja erinomainen ilmaraon täyttö Monijännitevalmius - ideaalinen ratkaisu Monijännitemalli maakohtaisille verkoille. 3 x 230 V, 400 V, 480 V (valinnainen, tehtaalta) MIG-Liftarc-sytytys pisteentarkkaa ja roiskeetonta syttymistä Luotettavia ja toistettavaia sytytystuloksia manuaalisiin käyttötarkoituksiin Erittäin suuret tehoreservit mahdollistavat pitkien välikaapelipakettien käytön: 70 mm² kork. 30 m / 95 mm² kork. 40 m Erityisen suuri 12 litran säiliö Helppo käyttöönotto jopa pitkillä välikaapeleilla ja varma käytettävyys korkeissa lämpötiloissa myös pitkien käyttöjaksojen aikana 4 nosturisilmukkaa vakiona 100 % liikuteltava kuljetettaessa tuotantohalleissa ja telakoilla, joissa kohteisiin pääsy on hankalaa Nopea vaihtaa Kierrettävät ja plug-in-liitännät välikaapelipakettia varten sijaitsevat langansyöttölaitteen ulkopuolella Liikkuvuutta kaikkiin paikkoihin Suuret pyörät helpottavat siirtämistä - myös erittäin epätasaisella pinnalla. Sama etu- ja takapyörien raideleveys helpottaa kuljetusta Täyttä mukavuutta Rullanvaihto ilman työkaluja, rulla soveltuu kahdelle eri langanhalkaisijalle Monitoiminnallinen, ergonominen kahvajärjestelmä Vaivaton käyttää, käytännöllinen pidike letkupaketille, törmäyssuoja 47

48 MIG/MAG-moniprosessi-hitsauskoneet Yleiskuva - Phoenix-ohjaukset Concept Ei elektroniikkaa langansyötössä Työpisteen asetus, valokaaren pituuskorjaus, 2-tahti/4-tahti- ja vakio/ pulssi-asetus langansyötössä Hitsaustehtävän valinta JOB-luettelosta Kaikkien hitsausparametrien asetus ja hitsaustietojen näyttö hitsauslaitteessa Hitsausparametrien asetus LED-käyttäjäohjatulla hitsauksen kululla Kohokohdat Esiasetettujen JOBien (hitsaustehtävien) erittäin helppo valinta eri materiaaleille, kaasuille ja lankojen halkaisijoille JOB-luettelon avulla Synergic-yksipainikekäyttö forcearc-, rootarc- ja MIG/MAG-vakio- ja pulssihitsaus umpi- ja täyttölangalla, puikko- ja TIG-Liftarc-hitsaus, hiilitalttaus Progress Hitsaustehtävän valinta JOB-luettelosta Kaikkien hitsausparametrien säätö ja hitsaustietojen näytöt langansyötössä tai kompaktissa hitsauslaitteessa Hitsausparametrien asetus LED-käyttäjäohjatulla hitsauksen kululla Asetuksia ei tarvitse tehdä erillisellä hitsauslaitteella Kohokohdat Esiasetettujen JOBien (hitsaustehtävien) erittäin helppo valinta eri materiaaleille, kaasuille ja lankojen halkaisijoille JOB-luettelon avulla Synergic-yksipainikekäyttö forcearc-, rootarc- ja MIG/MAG-vakio- ja pulssihitsaus umpi- ja täyttölangalla, puikko- ja TIG-Liftarc-hitsaus, hiilitalttaus

49 MIG/MAG-moniprosessi-hitsauskoneet Yleiskuva - Phoenix-ohjaukset Expert / M 3.00 Työpisteen asetus, valokaaren pituuskorjaus, 2-tahti/4-tahti-, dynamiikka- ja vakio/pulssi-asetus langansyötössä Hitsaustehtävän valinta ja näyttö LED-käyttäjäohjauksella Valittu hitsaustehtävä on jatkuvasti näkyvillä hitsauslaitteessa Kaikkien hitsausparametrien asetus ja hitsaustietojen näyttö hitsauslaitteessa Kohokohdat Ihanteellinen vaihtuviin hitsaustehtäviin hitsauslaitteen valikko-ohjatun JOB (hitsaustehtävä)-valinnan ansiosta erilaisille materiaaleille, kaasuille ja langan halkaisijoille Synergic-yksipainikekäyttö forcearc-, rootarc- ja MIG/MAG-vakio- ja pulssihitsaus umpi- ja täyttölangalla, puikko- ja TIG-Liftarc-hitsaus, hiilitalttaus Expert / M 3.70 Kaikkien hitsausparametrien asetus ja hitsaustietojen näyttö langansyötössä Hitsausparametrien asetus LED-käyttäjäohjatulla hitsauksen kululla Hitsaustehtävän valinta ja näyttö LED-käyttäjäohjauksella Valittu hitsaustehtävä on jatkuvasti näkyvillä hitsauslaitteessa Kaikkien hitsausparametrien säätö ja hitsaustietojen näytöt langansyötössä ja hitsauslaitteessa Kohokohdat Ihanteellinen vaihtuviin hitsaustehtäviin hitsauslaitteen valikko-ohjatun JOB (hitsaustehtävä)-valinnan ansiosta erilaisille materiaaleille, kaasuille ja langan halkaisijoille Synergic-yksipainikekäyttö forcearc-, rootarc- ja MIG/MAG-vakio- ja pulssihitsaus umpi- ja täyttölangalla, puikko- ja TIG-Liftarc-hitsaus, hiilitalttaus

50 MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig/Phoenix/Phoenix Car Expert Picomig 180 puls TKG Phoenix 335 puls TKM Phoenix 335 puls TKM Ohjaukset Picomig puls, kannettava Concept Progress Expert Car Expert Toiminnot MIG/MAG MIG/MAG-pulssi TIG MMA puikkohitsaus EWM-forceArc EWM-rootArc Tekniset tiedot Hitsausvirran asetusalue 5 A A 5 A A 5 A A Käyttöjakso ympäristön lämpötilassa 40 C 25 C 40 C 25 C 40 C 25 % 180 A 35 % 330 A 330 A 40 % 330 A 330 A 60 % 120 A 280 A 250 A 280 A 250 A 100 % 100 A 240 A 210 A 240 A 210 A Tyhjäkäyntijännite 80 V 80 V 80 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 1 x 16 A 3 x 16 A 3 x 16 A Syöttöjännite (vaihteluvälit) 1 x 230 V (-40 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Suurin liitäntäteho 6,4 kva 12,7 kva 12,7 kva Suositeltu generaattoriteho 7,5 kva 13,1 kva 13,1 kva Langansyöttöpyörät Langannopeus 0,5 m/min - 15 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min Mitat, kone P x L x K 685 x 280 x x 298 x x 298 x 480 Mitat, langansyöttö PxLxK Paino, kone 15 kg 33 kg 33 kg Paino, langansyöttö Paino, jäähdytyslaite 16,5 kg Suojausluokka IP 23 IP 23 IP 23 Eristysluokka H H H Jäähdytysteho 1000 W (1l/min) Säiliön tilavuus 4 l Virtaus 5 l/min Maks. lähtöpaine 3,5 bar Standardit IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 50

51 MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig/Phoenix/Phoenix Car Expert Phoenix 405 puls TDM Phoenix 405 puls TDM Phoenix 505 puls TDM 5 A A 5 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 500 A 500 A 400 A 400 A 400 A 400 A 450 A 420 A 390 A 360 A 390 A 360 A 390 A 360 A 80 V 80 V 80 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 35 A 3 x 35 A 3 x 35 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 17,5 kva 17,5 kva 24,6 kva 25 kva 25 kva 35 kva ,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 624 x 298 x x 298 x x 298 x x 300 x x 300 x x 300 x kg 41 kg 45 kg 14,1 kg 15,1 kg 14,1 kg 16,5 kg IP 23 IP 23 IP 23 H H H 1000 W (1l/min) 4 l 5 l/min 3,5 bar IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A 51

52 MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig/Phoenix/Phoenix Car Expert Phoenix 505 puls TDM Phoenix 301 puls FKG Phoenix 401 puls FKW Ohjaukset Picomig puls, kannettava Concept Progress Expert Car Expert Toiminnot MIG/MAG MIG/MAG-pulssi TIG MMA puikkohitsaus EWM-forceArc EWM-rootArc Tekniset tiedot Hitsausvirran asetusalue 5 A A 5 A A 5 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 25 C 40 C 40 % 500 A 500 A 60 % 450 A 420 A 300 A 400 A 400 A 80 % 300 A 100 % 390 A 360 A 270 A 250 A 390 A 360 A Tyhjäkäyntijännite 80 V 100 V 80 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 35 A 3 x 16 A 3 x 35 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Suurin liitäntäteho 24,6 kva 11 kva 17,5 kva Suositeltu generaattoriteho 35 kva 16,4 kva 25 kva Langansyöttöpyörät Langannopeus 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min Mitat, kone P x L x K 624 x 298 x x 460 x x 455 x 1000 Mitat, langansyöttö PxLxK 690 x 300 x 410 Paino, kone 45 kg 69,5 kg 119,5 kg Paino, langansyöttö 15,1 kg Paino, jäähdytyslaite 16,5 kg Suojausluokka IP 23 IP 23 IP 23 Eristysluokka H H H Jäähdytysteho 1000 W (1l/min) 1500 W (1l/min) Säiliön tilavuus 4 l 12 l Virtaus 5 l/min 5 l/min Maks. lähtöpaine 3,5 bar Standardit IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 52

53 MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig/Phoenix/Phoenix Car Expert Phoenix 401 puls FDW Phoenix 351 puls FDW Phoenix 451 puls FDW 5 A A 5 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 400 A 400 A 450 A 390 A 360 A 350 A 350 A 450 A 420 A 80 V 80 V 80 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 35 A 3 x 25 A 3 x 35 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 17,5 kva 13,9 kva 20,7 kva 25 kva 20,3 kva 29,1 kva ,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 1100 x 455 x x 455 x x 455 x x 300 x x 300 x x 300 x kg 129 kg 129 kg 15,1 kg 15,1 kg 15,1 kg IP 23 IP 23 IP 23 H H H 1500 W (1l/min) 1500 W (1l/min) 1500 W (1l/min) 12 l 12 l 12 l 5 l/min 5 l/min 5 l/min 3,5 bar 3,5 bar 3,5 bar IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A 53

54 MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig/Phoenix/Phoenix Car Expert Phoenix 551 puls FDW Phoenix 551 puls D FDW Ohjaukset Picomig puls, kannettava Concept Progress Expert Car Expert Toiminnot MIG/MAG MIG/MAG-pulssi TIG MMA puikkohitsaus EWM-forceArc EWM-rootArc Tekniset tiedot Hitsausvirran asetusalue 5 A A 5 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 60 % 550 A 550 A 550 A 550 A 80 % 520 A 520 A 100 % 450 A 420 A 450 A 420 A Tyhjäkäyntijännite 80 V 80 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 35 A 3 x 35 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Suurin liitäntäteho 28 kva 28 kva Suositeltu generaattoriteho 39,4 kva 39,4 kva Langansyöttöpyörät 4 4 Langannopeus 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min Mitat, kone P x L x K 1100 x 455 x x 680 x 1000 Mitat, langansyöttö PxLxK 690 x 300 x x 530 x 460 Paino, kone 129 kg 158 kg Paino, langansyöttö 15,1 kg 48 kg Suojausluokka IP 23 IP 23 Eristysluokka H H Jäähdytysteho 1500 W (1l/min) 1500 W (2l/min) Säiliön tilavuus 12 l 12 l Virtaus 5 l/min 20 l/min Maks. lähtöpaine 3,5 bar 4,5 bar Standardit IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 54

55 MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig/Phoenix/Phoenix Car Expert Phoenix 551 puls 2DV FDW Phoenix 301 Car Expert puls FKG 5 A A 5 A A 25 C 40 C 25 C 40 C 550 A 550 A 300 A 520 A 300 A 450 A 420 A 270 A 250 A 80 V 100 V 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 35 A 3 x 16 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 28 kva 11 kva 39,4 kva 16,4 kva 4 4 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 1100 x 680 x x 460 x x 300 x kg 69,5 kg 15,1 kg IP 23 IP 23 H H 1500 W (2l/min) 12 l 20 l/min 4,5 bar IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A 55

56 MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig/Phoenix/Phoenix Car Expert Vaihtoehdot / Tarvikkeet Vaihtoehdot / Tarvikkeet Langansyöttölaite Välisyöttölaite Välikaapelipaketit, 7-napainen Phoenix Progress drive 4 Langansyöttölaite, vesi, Euro-keskusliit. 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Phoenix Progress drive 4 HS Langansyöttölaite suurtehohitsaukseen Käyttö mahdollista vain Phoenix 551 Progressissa 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Phoenix Progress drive 4L Langansyöttölaite, vesi, Euro-keskusliit. 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Phoenix Progress drive 300C Langansyöttölaite, vesi, Euro-keskusliit. Kaasumäärän säätö suoraan langansyöttölaitteessa 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Phoenix Progress drive 200C Langansyöttölaite, vesi, Euro-keskusliit. Kaasumäärän säätö suoraan langansyöttölaitteessa 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D200 Phoenix Progress drive 4D Kaksoislangansyöttölaite Kaksi hitsaustehtävää vain yhdellä virtalähteellä, esim. vaihdellen juuri- ja pintapalkojen hitsausta, umpi- ja täytelangalla, erilaisilla raaka-aineilla ja langanpaksuuksilla Vaihto syöttölaitteiden välillä tapahtuu vain liipaisinta painamalla, erikoispoltinta tai laitteessa tapahtuvaa vaihtokytkentää ei tarvita! 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Ei rullien vaihtoa, ei polttimen muutostöitä, muutostöihin käytetyt ajat laskevat huomattavasti u Käyttö mahdollista vain laitesarjassa Phoenix Progress puls D! M drive 4Z W Langan välisyöttölaite, vesi 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille u Erityinen välikaapelipaketti saatavana tilauksesta! u Erityisesti alpha Q:lle, Phoenix Progressille, Phoenix Expertille ja Taurus Synergic S:lle. Ei sovellu Highspeed-hitsaukseen! MIG G 7POL 70MM² Välikaapelipaketti, kaasujäähdytteisille laitteille, 7-napainen Välikaapelipaketit, 7-napainen Välikaapelipaketit, 19-napainen Poltin Toimintapoltin 19-napainen Talttaus MIG W 7POL 70MM² Välikaapelipaketti, vesijäähdytteisille laitteille, 7-napainen MIG W 19POL 70MM² Välikaapelipaketti, vesijäähdytteisille laitteille, 19-napainen MT-sarja EZA MIG/MAG-hitsauspoltin, kaasujäähdytteinen Varustettu 1,2 mm:n hitsauslangalle MT451W F EZA M9 MIG-hitsauspoltin, vesijäähdytteinen, savukaasunpoisto Varustettu 1,2 mm:n hitsauslangalle TIG 150 GD 1T EZA 4M TIG-hitsauspoltin, Euro-keskusliitäntä MT-sarja U/D MIG/MAG-hitsauspoltin, Up/Down, vesijäähdytteinen Varustettu 1,2 mm:n hitsauslangalle MT-sarja 2U/D MIG/MAG-hitsauspoltin, 2x Up/Down, vesijäähdytteinen Varustettu 1,2 mm:n hitsauslangalle MT-sarja PC1 MIG/MAG-hitsauspoltin, Powercontrol 1, vesijäähdytteinen Varustettu 1,2 mm:n hitsauslangalle u Ei mahdollista yhdessä Phoenix Expert drive 4/4L M3.00:n kanssa! MT-sarja PC2 MIG/MAG-hitsauspoltin, Powercontrol 2, vesijäähdytteinen Varustettu 1,2 mm:n hitsauslangalle u Ei mahdollista yhdessä Phoenix Expert drive 4/4L M3.00:n kanssa! GT 600 SKK95 Talttaimet Paineilmatalttaimet metallien erotukseen u Sopivat hiilipuikot löytyvät hinnaston luvusta Varusteet! 56

57 MIG/MAG-moniprosessi-pulssihitsauslaitteet Picomig/Phoenix/Phoenix Car Expert Vaihtoehdot / Tarvikkeet Kaukosäädin R10 19POL Kaukosäädin, langansyöttönopeuden korjaus Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti, 19-napainen liitäntäholkki alpha Q-, Phoenix-, Taurus Synergic- ja Taurus Synergic S -laitteille RG10 19POL Kaukosäädin, langannopeuden säätö, hitsausjännite Muovikotelo ja kiinnityssanka, 19-napainen liitäntäholkki Kevyt, kestävä ja kätevä Jännitekorjaus välillä -10 V V Langansyöttönopeuden portaaton säätö (0,5-24 m/min) Esiasennetulla 5 m:n liitäntäjohdolla alpha Q-, Phoenix-, Taurus Synergic- ja Taurus Synergic S -laitesarjoille R20 19POL Kaukosäädin, ohjelmanvaihto Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti, 19-napainen liitäntäholkki Jopa kymmenen hitsausohjelman vaihtokytkentä ja näyttö alpha Q:lle, Phoenix Progressille, Phoenix Expertille (ei yhdessä Phoenix Expert drive M3.00:n kanssa) sekä Taurus Synergic S:lle R40 7POL Kaukosäädin, 16 ohjelmaa Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti, 7-napainen liitäntäholkki Vaihtaminen MIG-vakio- ja -pulssihitsauksen välillä alpha Q:lle, Phoenix Progressille, Phoenix Expertille ja Taurus Synergic S:lle u Ei mahdollista yhdessä kaksoislangansyöttölaitteiden tai kahden erillisen langansyöttölaitteen kanssa! Jäähdytyslaite Kuljetusvaunu cool50 U40 Kiertoilmajäähdytysmoduuli ja keskipakopumppu Modulaarinen rakenne, työkaluton asennus Trolly 35-1 Kuljetusvaunu Picomig 180, Picotig 180 / 180 MV, Tetrix 180 ja Pico 180 Virtalähteen ja kaasupullon kuljetukseen Trolly 55-2 Kuljetusvaunu Virtalähteen, jäähdytysmoduulin ja kaasupullon kuljetukseen Tetrix 230, 270 DC, Tetrix 230 AC/DC sekä Phoenix ja Taurus 335 u Yksityiskohtaisia teknisiä tietoja löydät internetistä: 57

58 MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus modulaarinen Kestävää voimaa MIG/MAG-vakio-hitsaukseen Taurus modulaarinen Olipa kyse rakennustyömaasta, asennuksesta, verstaasta tai tuotantotiloista sopiva laite jokaiseen paikkaan ja jokaiseen tehtävään varustettuna. Koska tahansa laajennettavissa jäähdytysmoduulilla ja kuljetusvaunulla ilman työkaluja ja ammattihenkilöstöä Kohokohdat Taurus Basic S - erinomainen hinta-/laatusuhde Kestävä, portaaton invertterin virtalähde MIG/MAG-Standard- ja puikkohitsaukseen sekä talttaukseen klassisella kaksipainikekäytöllä - hitsausjännitteen ja langannopeuden asetus. Taurus Synergic S - innovatiivisia hitsausmenetelmiä Lisäksi Standardiin - MIG/MAG, puikkohitsaus, hiilitalttaus - Synergic loistaa EWM:n innovatiivisten kanssa: forcearc ja rootarc sekä TIG(Liftarc). Yksinuppikäyttö (Synergic) esiohjelmoituine JOBeineen (hitsaustehtävineen) ja valinta JOB-luettelosta täydentävät asetusta forcearc Erittäin tuottava, vakuuttavaa laatua Jopa 50 % alhaisemmat tuotantokustannukset: Innovatiivisen MIG/MAG-prosessisuunnittelun mestarituote: tehokas, pakotettu valokaari, syvä tunkeuma ja lähes roiskeettomat, erittäin laadukkaat hitsaussaumat. rootarc - varmaa lyhytkaarihitsausta kaikissa kohdissa Hyvin muotoiltava lyhytkaari vaivattomaan ilmarakojen täyttöön ja liitoksiin kaikissa asennoissa Taurus valittavana 4 ohjausta Uskomattoman yksinkertaisesta: Basic erityisen mukavaan: Synergic. Näyttö ja asetus valinnaisesti laitteessa tai S-mallina langansyötössä Tasaiset hitsaustulokset EWM:n innovatiivinen invertteritekniikka kuluttaa erittyisen vähän energiaa, omaa suuret tehoreservit ja pitkän eliniän riippumatta verkkojohdon pituuksista ja verkkojännitteen vaihteluista. 58

59 MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus modulaarinen Yksinkertaisesti käytännöllistä Puikkohitsaus ja hiilitalttaus, Taurus Basic ja Taurus Synergic -laitteilla myös ilman langansyöttölaitetta tai kaukosäädintä. Erittäin suuret tehoreservit mahdollistavat pitkien välikaapelipakettien käytön: 70 mm² kork. 30 m / 95 mm² kork. 40 m Uudenaikainen ergonominen kotelo Laitteen etu- ja taustaosa iskunkestävää muovia, jossa pyöristetyt kulmat ja reunat. Hallintaelementtien selkeä ja suojattu esillepano Loppuun ajateltua: Kotelo ja jäähdytys Optimoitu ilmanohjaus lamellien kautta ja tuulettimen ohjaus minimoivat likaa laitteessa. Tehokas keskipakopumppu takaa hitsauspolttimen ihanteellisen jäähdytyksen. Yhdistele kätevästi ja tarpeen mukaan Yksinkertainen yhdistellä jäähdytysmoduuliin tai kuljetusvaunuun ilman ammattihenkilöstöä ja hitsauslaitteelle suoritettavia toimenpiteitä. Innovatiivinen ja laajennettavissa tulevaisuuden tarpeisiin. Optimaalinen itsesuojaaville täytelangoille Työkaluton napaisuuden vaihto ja täytelankaominaisuudet vakiona Salamannopea jäähdytysmoduulin vaihto Ainutlaatuinen lukitusjärjestelmä takaa helpon irrotuksen ja lukituksen. Salpa integroituu täysin koteloon eikä ole koholla. Näin ei ole olemassa loukkaantumisen vaaraa. Täyttä mukavuutta Rullanvaihto ilman työkaluja, rulla soveltuu kahdelle eri langanhalkaisijalle 59

60 MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus siirrettävä Kestävää voimaa MIG/MAG-vakio-hitsaukseen Taurus siirrettävä 3-in-1 -kotelokonseptissa virtalähde, kuljetusvaunu ja jäähdytyslaite on sulatettu yhdeksi kokonaisuudeksi yksinkertaista siirrettävyyttä ja helppoa käsittelyä varten. Optimoitu ilmanohjaus varmistaa suuremmanjäähdytystehon, lupaa pidemmät käyttöjaksot ja laitteen sisäinen likaantuminen vähenee. Yksinkertainen käsittely taataan itseselitteisillä ohjauspaneeleilla. Täysi suorituskyky kovaan käyttöön. Kohokohdat Taurus Basic S - erinomainen hinta-/laatusuhde Kestävä, portaaton invertterin virtalähde MIG/MAG-Standard- ja puikkohitsaukseen sekä talttaukseen klassisella kaksipainikekäytöllä - hitsausjännitteen ja langannopeuden asetus. Taurus Synergic S - innovatiivisia hitsausmenetelmiä Lisäksi Standardiin - MIG/MAG, puikkohitsaus, hiilitalttaus - Synergic loistaa EWM:n innovatiivisten kanssa: forcearc ja rootarc sekä TIG(Liftarc). Yksinuppikäyttö (Synergic) esiohjelmoituine JOBeineen (hitsaustehtävineen) ja valinta JOB-luettelosta täydentävät asetusta forcearc Erittäin tuottava, vakuuttavaa laatua Jopa 50 % alhaisemmat tuotantokustannukset: Innovatiivisen MIG/MAG-prosessisuunnittelun mestarituote: tehokas, pakotettu valokaari, syvä tunkeuma ja lähes roiskeettomat, erittäin laadukkaat hitsaussaumat. rootarc - varmaa lyhytkaarihitsausta kaikissa kohdissa Hyvin muotoiltava lyhytkaari vaivattomaan ilmarakojen täyttöön ja liitoksiin kaikissa asennoissa Täsmällinen, toistettava langansyöttö Digitaalisen langansyötön ohjauksen avulla myös vaikeissa olosuhteissa esim. pitkillä poltinkaapeleilla Taurus valittavana 4 ohjausta Uskomattoman yksinkertaisesta: Basic erityisen mukavaan: Synergic. Näyttö ja asetus valinnaisesti laitteessa tai S-mallina langansyötössä 60

61 MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus siirrettävä Synerginen käyttö Erittäin helppo työpisteasetus - kaikki hitsausparametrit ja ihanteellinen ominaiskäyrä asetetaan esivalitun hitsaustehtävän mukaisesti vain yhdellä valitsimella Kaasu- tai vesijäähdytys Taurus 351, 401, 451 ja 551 valinnaisesti kaasutai vesijäähdytyksellä Monijännitevalmius - ideaalinen ratkaisu Monijännitemalli maakohtaisille verkoille. 3 x 230 V, 400 V, 480 V (valinnainen, tehtaalta) Mahtuu miesluukuista Langansyöttölaitteen helppo kuljetus keskeisen kahvan, alhaisen painon, kompaktin rakenteen ansiosta Erityisen suuri 12 litran säiliö Helppo käyttöönotto jopa pitkillä välikaapeleilla ja varma käytettävyys korkeissa lämpötiloissa myös pitkien käyttöjaksojen aikana 4 nosturisilmukkaa vakiona 100 % liikuteltava kuljetettaessa tuotantohalleissa ja telakoilla, joissa kohteisiin pääsy on hankalaa Nopea vaihtaa Kierrettävät ja plug-in-liitännät välikaapelipakettia varten sijaitsevat langansyöttölaitteen ulkopuolella Liikkuvuutta kaikkiin paikkoihin Suuret pyörät helpottavat siirtämistä - myös erittäin epätasaisella pinnalla. Sama etu- ja takapyörien raideleveys helpottaa kuljetusta Täyttä mukavuutta Rullanvaihto ilman työkaluja, rulla soveltuu kahdelle eri langanhalkaisijalle Monitoiminnallinen, ergonominen kahvajärjestelmä Vaivaton käyttää, käytännöllinen pidike letkupaketille, törmäyssuoja 61

62 MIG/MAG-moniprosessi-hitsauskoneet Yleiskuva - Taurus-ohjaukset Basic Ei elektroniikkaa langansyötössä Hitsausjännitteen, langannopeuden ja 2-tahti/4-tahti-asetus langansyötössä Kaksinuppikäyttö Kaikkien hitsausparametrien asetus ja hitsaustietojen näyttö hitsauslaitteessa Kohokohdat MIG/MAG-hitsaus umpi- ja täytelangalla, puikkohitsaus, hiilitalttaus Basic S Kaikkien hitsausparametrien säätö ja hitsaustietojen näytöt langansyötössä tai kompaktissa hitsauslaitteessa Kaksinuppikäyttö Asetuksia ei tarvitse tehdä erillisellä hitsauslaitteella Kohokohdat MIG/MAG-hitsaus umpi- ja täytelangalla, puikkohitsaus, hiilitalttaus

63 MIG/MAG-moniprosessi-hitsauskoneet Yleiskuva - Taurus-ohjaukset Synergic Ei elektroniikkaa langansyötössä Työpisteen asetus, valokaaren pituuskorjaus, 2-tahti/4-tahti- ja vakio/ pulssi-asetus langansyötössä Hitsaustehtävän valinta JOB-luettelosta Kaikkien hitsausparametrien asetus ja hitsaustietojen näyttö hitsauslaitteessa Hitsausparametrien asetus LED-käyttäjäohjatulla hitsauksen kululla Kohokohdat EEsiasetettujen JOBien (hitsaustehtävien) erittäin helppo valinta eri materiaaleille, kaasuille ja lankojen halkaisijoille JOB-luettelon avulla Synergic-yksipainikekäyttö forcearc-, rootarc- ja MIG/MAG-vakiohitsaus umpi- ja täyttölangalla, puikkoja TIG-Liftarc-hitsaus, hiilitalttaus Synergic S Hitsaustehtävän valinta JOB-luettelosta Kaikkien hitsausparametrien säätö ja hitsaustietojen näytöt langansyötössä tai kompaktissa hitsauslaitteessa Hitsausparametrien asetus LED-käyttäjäohjatulla hitsauksen kululla Synergic-yksipainikekäyttö Asetuksia ei tarvitse tehdä erillisellä hitsauslaitteella Kohokohdat Esiasetettujen JOBien (hitsaustehtävien) erittäin helppo valinta eri materiaaleille, kaasuille ja lankojen halkaisijoille JOB-luettelon avulla Synergic-yksipainikekäyttö forcearc-, rootarc- ja MIG/MAG-vakiohitsaus umpi- ja täyttölangalla, puikkoja TIG-Liftarc-hitsaus, hiilitalttaus Laajat kaukosäätömahdollisuudet

64 MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus Taurus 335 TKM Taurus 335 TKM Taurus 405 TDM Ohjaukset Taurus Basic Taurus Basic S Taurus Synergic Taurus Synergic S Toiminnot MIG/MAG MMA puikkohitsaus TIG EWM-forceArc EWM-rootArc Tekniset tiedot Hitsausvirran asetusalue 5 A A 5 A A 5 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 25 C 40 C 35 % 330 A 330 A 40 % 330 A 330 A 60 % 280 A 250 A 280 A 250 A 400 A 400 A 100 % 240 A 210 A 240 A 210 A 390 A 360 A Tyhjäkäyntijännite 80 V 80 V 80 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 16 A 3 x 16 A 3 x 35 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Suurin liitäntäteho 12,7 kva 12,7 kva 17,5 kva Suositeltu generaattoriteho 13,1 kva 13,1 kva 25 kva Langansyöttöpyörät Langannopeus 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min Mitat, kone P x L x K 624 x 298 x x 298 x x 298 x 535 Mitat, langansyöttö PxLxK 690 x 300 x 410 Paino, kone 33 kg 33 kg 41 kg Paino, langansyöttö 15,1 kg Paino, jäähdytyslaite 16,5 kg Suojausluokka IP 23 IP 23 IP 23 Eristysluokka H H H Jäähdytysteho 1000 W (1l/min) Säiliön tilavuus 4 l Virtaus 5 l/min Maks. lähtöpaine 3,5 bar Standardit IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 64

65 MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus Taurus 405 TDM Taurus 505 TDM Taurus 505 TDM 5 A A 5 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 500 A 500 A 500 A 500 A 400 A 400 A 450 A 420 A 450 A 420 A 390 A 360 A 390 A 360 A 390 A 360 A 80 V 80 V 80 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 35 A 3 x 35 A 3 x 35 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 17,5 kva 24,6 kva 24,6 kva 25 kva 35 kva 35 kva ,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 624 x 298 x x 298 x x 298 x x 300 x x 300 x x 300 x kg 45 kg 45 kg 15,1 kg 15,1 kg 15,1 kg 16,5 kg 16,5 kg IP 23 IP 23 IP 23 H H H 1000 W (1l/min) 1000 W (1l/min) 4 l 4 l 5 l/min 5 l/min 3,5 bar 3,5 bar IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A 65

66 MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus Taurus 301 FKG Taurus 401 FKW Taurus 401 FDW Ohjaukset Taurus Basic Taurus Basic S Taurus Synergic Taurus Synergic S Toiminnot MIG/MAG MMA puikkohitsaus TIG EWM-forceArc EWM-rootArc Tekniset tiedot Hitsausvirran asetusalue 5 A A 5 A A 5 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 25 C 40 C 60 % 300 A 400 A 400 A 400 A 400 A 80 % 300 A 100 % 270 A 250 A 390 A 360 A 390 A 360 A Tyhjäkäyntijännite 100 V 80 V 80 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 16 A 3 x 35 A 3 x 35 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Suurin liitäntäteho 11 kva 17,5 kva 17,5 kva Suositeltu generaattoriteho 16,4 kva 25 kva 25 kva Langansyöttöpyörät Langannopeus 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min Mitat, kone P x L x K 930 x 460 x x 455 x x 455 x 1000 Mitat, langansyöttö PxLxK 690 x 300 x 410 Paino, kone 69,5 kg 118 kg 118 kg Paino, langansyöttö 15,1 kg Suojausluokka IP 23 IP 23 IP 23 Eristysluokka H H H Jäähdytysteho 1500 W (1l/min) 1500 W (1l/min) Säiliön tilavuus 12 l 12 l Virtaus 5 l/min 5 l/min Maks. lähtöpaine 3,5 bar 3,5 bar Standardit IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 66

67 MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus Taurus 351 FDW Taurus 451 FDW Taurus 551 FDW 5 A A 5 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 550 A 550 A 450 A 520 A 350 A 350 A 450 A 420 A 450 A 420 A 80 V 80 V 80 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 25 A 3 x 35 A 3 x 35 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 13,9 kva 20,7 kva 28 kva 20,3 kva 29,1 kva 39,4 kva ,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 1100 x 455 x x 455 x x 455 x x 300 x x 300 x x 300 x kg 129 kg 129 kg 15,1 kg 15,1 kg 15,1 kg IP 23 IP 23 IP 23 H H H 1500 W (1l/min) 1500 W (1l/min) 1500 W (1l/min) 12 l 12 l 12 l 5 l/min 5 l/min 5 l/min 3,5 bar 3,5 bar 3,5 bar IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A 67

68 MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus Vaihtoehdot / Tarvikkeet Vaihtoehdot / Tarvikkeet Langansyöttölaite Välikaapelipaketit, 7-napainen Välikaapelipaketit, 19-napainen Poltin Toimintapoltin 19-napainen Taurus Synergic S drive 4 Langansyöttölaite, vesi, Euro-keskusliit. 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Taurus Synergic S drive 4L Langansyöttölaite, vesi, Euro-keskusliit. 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Taurus Synergic S drive 300C Langansyöttölaite, vesi, Euro-keskusliit. Kaasumäärän säätö suoraan langansyöttölaitteessa 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Taurus Synergic S drive 200C Langansyöttölaite, vesi, Euro-keskusliit. Kaasumäärän säätö suoraan langansyöttölaitteessa 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D200 MIG G 7POL 70MM² Välikaapelipaketti, kaasujäähdytteisille laitteille, 7-napainen MIG W 7POL 70MM² Välikaapelipaketti, vesijäähdytteisille laitteille, 7-napainen MIG G 19POL 70MM² Välikaapelipaketti, kaasujäähdytteinen, 19-napainen MIG W 19POL 70MM² Välikaapelipaketti, vesijäähdytteisille laitteille, 19-napainen MT-sarja EZA MIG/MAG-hitsauspoltin, kaasujäähdytteinen Varustettu 1,2 mm:n hitsauslangalle MT451W F EZA M9 MIG-hitsauspoltin, vesijäähdytteinen, savukaasunpoisto Varustettu 1,2 mm:n hitsauslangalle MT-sarja 2U/D MIG/MAG-hitsauspoltin, 2x Up/Down, kaasujäähdytteinen Varustettu 1,2 mm:n hitsauslangalle Toimintapoltin 19-napainen Talttaus Kaukosäädin MT-sarja U/D MIG/MAG-hitsauspoltin, Up/Down, vesijäähdytteinen Varustettu 1,2 mm:n hitsauslangalle MT-sarja PC1 MIG/MAG-hitsauspoltin, Powercontrol 1, vesijäähdytteinen Varustettu 1,2 mm:n hitsauslangalle u Ei mahdollista yhdessä Phoenix Expert drive 4/4L M3.00:n kanssa! MT-sarja PC2 MIG/MAG-hitsauspoltin, Powercontrol 2, vesijäähdytteinen Varustettu 1,2 mm:n hitsauslangalle u Ei mahdollista yhdessä Phoenix Expert drive 4/4L M3.00:n kanssa! GT 600 SKK95 Talttaimet Paineilmatalttaimet metallien erotukseen u Sopivat hiilipuikot löytyvät hinnaston luvusta Varusteet! R10 19POL Kaukosäädin, langansyöttönopeuden korjaus Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti, 19-napainen liitäntäholkki alpha Q-, Phoenix-, Taurus Synergic- ja Taurus Synergic S -laitteille R11 19POL Kaukosäädin, langannopeuden säätö, hitsausjännite Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti, 19-napainen liitäntäholkki Taurus Basicille / Basic S:lle RG10 19POL Kaukosäädin, langannopeuden säätö, hitsausjännite Muovikotelo ja kiinnityssanka, 19-napainen liitäntäholkki Kevyt, kestävä ja kätevä Jännitekorjaus välillä -10 V V Langansyöttönopeuden portaaton säätö (0,5-24 m/min) Esiasennetulla 5 m:n liitäntäjohdolla alpha Q-, Phoenix-, Taurus Synergic- ja Taurus Synergic S -laitesarjoille RG11 19POL 5M Kaukosäädin, langannopeuden säätö, hitsausjännite Muovikotelo ja kiinnityssanka, 19-napainen liitäntäholkki Kevyt, kestävä ja kätevä Hitsausjännitteen portaaton säätö (10-50 V) Langansyöttönopeuden portaaton säätö (0,5-24 m/min) Esiasennetulla 5 m:n liitäntäjohdolla Laitesarjoille Taurus Basic ja Taurus Basic S 68

69 MIG/MAG-moniprosessi-vakiohitsauslaitteet Taurus Vaihtoehdot / Tarvikkeet Kaukosäädin Jäähdytyslaite R20 19POL Kaukosäädin, ohjelmanvaihto Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti, 19-napainen liitäntäholkki Jopa kymmenen hitsausohjelman vaihtokytkentä ja näyttö alpha Q:lle, Phoenix Progressille, Phoenix Expertille (ei yhdessä Phoenix Expert drive M3.00:n kanssa) sekä Taurus Synergic S:lle R40 7POL Kaukosäädin, 16 ohjelmaa Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti, 7-napainen liitäntäholkki Vaihtaminen MIG-vakio- ja -pulssihitsauksen välillä alpha Q:lle, Phoenix Progressille, Phoenix Expertille ja Taurus Synergic S:lle u Ei mahdollista yhdessä kaksoislangansyöttölaitteiden tai kahden erillisen langansyöttölaitteen kanssa! cool50 U40 Kiertoilmajäähdytysmoduuli ja keskipakopumppu Modulaarinen rakenne, työkaluton asennus Kuljetusvaunu Trolly 55-2 Kuljetusvaunu Virtalähteen, jäähdytysmoduulin ja kaasupullon kuljetukseen Tetrix 230, 270 DC, Tetrix 230 AC/DC sekä Phoenix ja Taurus 335 Trolly Kuljetusvaunu Virtalähteen, jäähdytysmoduulin ja kaasupullon kuljetukseen Phoenix 505:lle ja Taurus 505:lle u Langansyöttölaitteen kiinnitykseen on optio ehdottoman välttämätön! u Yksityiskohtaisia teknisiä tietoja löydät internetistä: 69

70 MIG/MAG-vakiohitsauskoneet, askelsäätöiset MiraSaturnWega Kestävät koneet optimaalisella suorituskyvyllä Mira Saturn Wega Niputettua laatua kahdessa mallissa: Kaasujäähdytteiset, kompaktit Miraja Saturn-laitteet integroidulla langansyötöllä tai vesijäähdytteinen Wega erillisellä langansyöttölaitteella ja valinnaisella synergisellä käytöllä. Kohokohdat Täydellinen aloitus Ihanteelliset sytytysominaisuudet sekä ryömintäaloitus ja jälkipalotoiminnot varmistavat valokaaren hyvin toistuvat sytytykset. Itseselitteiset ja selkeät käyttökonseptit M Klassinen käyttö, kaikki säädöt asetettavissa suoraan M yksinkertainen käyttöperiaate, kaikkien hitsaustyyppien digitaalinen näyttö M Synergic-yksinuppikäyttö helposti, valitsemalla materiaali, lanka ja kaasutyyppi JOB-luettelon ja digitaalinäytön avulla Erinomaiset hitsausominaisuudet Hienoportainen hitsausjännitteen säätö ja optimoitu hitsauskuristin takaavat täydellisen mukautumisen eri materiaaleihin. Saturnissa ja Wegassa ylimääräiset maadoitusliitännät kuristimelle. Hyväksi todettu käytettävyys Työpiste valitaan askelkytkimellä ja langansyöttösäätimellä Käytäntöön sopiva: Kestävä metallikotelo Fosfatoitu, pulverimaalattu teräslevy korroosiota kestävä, ihanteellinen koviin käyttöihin Minimoitu viimeistelytyö on erittäin kustannustehokasta Roiskeetonta liittämistä lyhyt- ja kuumakaarella argon, CO2 tai seoskaasut. Se säästää aikaa ja kustannuksia. 70

71 MIG/MAG-vakiohitsauskoneet, askelsäätöiset MiraSaturnWega Mira 221 MV Joustava jokaiseen verkkoon. 230 V tai 400 V Huolto- ja kunnossapitoystävällinen Hitsausvarusteiden nopea vaihto kätevien hitsauspolttimen ja kaapeliliitäntöjen avulla Synerginen käyttö Erittäin helppo työpisteasetus - kaikki hitsausparametrit ja ihanteellinen ominaiskäyrä asetetaan esivalitun hitsaustehtävän mukaisesti vain yhdellä valitsimella Selkeä Tarkastusikkuna langansyöttörullan täyttömäärän nopeaan tarkastamiseen 7 litran säiliö Helppo käyttöönotto jopa pitkillä välikaapeleilla ja varma käytettävyys korkeissa lämpötiloissa ja suurilla käyttösuhteilla 4 nosturisilmukkaa vakiona 100 % liikuteltava kuljetettaessa tuotantohalleissa ja telakoilla, joissa kohteisiin pääsy on hankalaa Nopea vaihtaa Kierrettävät ja plug-in-liitännät välikaapelipakettia varten sijaitsevat langansyöttölaitteen ulkopuolella Liikkuvuutta kaikkiin paikkoihin Suuret pyörät helpottavat siirtämistä - myös erittäin epätasaisella pinnalla. Sama etu- ja takapyörien raideleveys helpottaa kuljetusta Täyttä mukavuutta Rullanvaihto ilman työkaluja, rulla soveltuu kahdelle eri langanhalkaisijalle Monitoiminnallinen, ergonominen kahvajärjestelmä Vaivaton käyttää, käytännöllinen pidike letkupaketille, törmäyssuoja 71

72 MIG/MAG-vakiohitsauslaitteet, askelsäätöiset Yleiskuva - Mira-, Saturn-, Wega-ohjaukset M 1.02 Langannopeuden syöttö langansyötössä tai kompaktissa hitsauslaitteessa Kaksinuppikäyttö Hitsausjännitteen säätö hitsauslaitteen askelkytkimellä Kohokohdat MIG/MAG-hitsaus umpi- ja täytelangalla Monipuoliset toiminnot: 2-tahti; 4-tahti; tauko; pisteytys Pisteytys-, väli- ja taukoaika säädettävissä M 2.20 Langannopeuden syöttö ja hitsaustietojen näytöt langansyötössä tai kompaktissa hitsauslaitteessa Kaksinuppikäyttö Hitsausjännitteen säätö hitsauslaitteen askelkytkimellä Kohokohdat MIG/MAG-hitsaus umpi- ja täytelangalla Monipuoliset toiminnot: 2-tahti; 4-tahti; tauko; pisteytys; langansyöttö; kaasutesti Pisteytys-, väli- ja taukoaika, kaasun jälkivirtausaika, langan jälkipaloaika säädettävissä

73 MIG/MAG-vakiohitsauslaitteet, askelsäätöiset Yleiskuva - Mira-, Saturn-, Wega-ohjaukset M 2.40 Hitsaustehtävän valinta JOB-luettelosta Kaikkien hitsausparametrien säätö ja hitsaustietojen näytöt langansyötössä tai kompaktissa hitsauslaitteessa Hitsausparametrien asetus LED-käyttäjäohjauksella Synergic-yksipainikekäyttö Työpisteen säätö hitsauslaitteen askelkytkimellä Kohokohdat Esiasetettujen JOBien (hitsaustehtävien) erittäin helppo valinta eri materiaaleille, kaasuille ja lankojen halkaisijoille JOB-luettelon avulla Monipuoliset toiminnot: 2-tahti; 4-tahti; tauko; pisteytys; langansyöttö; kaasutesti Pisteytys-, väli- ja taukoaika, kaasun jälkivirtausaika, langan jälkipaloaika säädettävissä

74 MIG/MAG-vakiohitsauskoneet, askelsäätöiset Mira/Saturn/Wega Mira 151 FKG Mira 221 MV FKG Mira 251 FKG Ohjaukset M1.02 M2.20 M2.40 Toiminnot MIG/MAG Tekniset tiedot Hitsausvirran asetusalue 30 A A 30 A A 30 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 25 C 40 C 15 % 150 A 220 A 20 % 250 A 25 % 150 A 220 A 35 % 250 A 40 % 45 % 60 % 100 % 70 A 55 A 105 A 85 A 150 A 125 A Tyhjäkäyntijännite 35 V 40 V 35 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 1 x 16 A 2 x 16 A 3 x 16 A Syöttöjännite (vaihteluvälit) 1 x 230 V (-15 % %) 2 x 400 V (-15 % %) 3 x 400 V (-15 % %) Suurin liitäntäteho 4,7 kva 8 kva 9,6 kva Suositeltu generaattoriteho 6,4 kva 10,9 kva 13 kva Langansyöttöpyörät Langannopeus 1,5 m/min - 15 m/min 1,5 m/min - 20 m/min 1,5 m/min - 20 m/min Mitat, kone P x L x K 880 x 385 x x 385 x x 385 x 610 Paino, kone 47 kg 56 kg 60 kg Säätöaskeleet Suojausluokka IP 23 IP 23 IP 23 Eristysluokka H H H Standardit IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 74

75 MIG/MAG-vakiohitsauskoneet, askelsäätöiset Mira/Saturn/Wega Mira 301 FKG Saturn 301 FKG Saturn 351 FKG 30 A A 30 A A 30 A A 25 C 40 C 25 C 40 C 25 C 40 C 300 A 300 A 300 A 350 A 300 A 350 A 250 A 190 A 300 A 250 A 170 A 150 A 190 A 160 A 250 A 220 A 40 V 40 V 40 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 16 A 3 x 16 A 3 x 25 A 3 x 400 V (-15 % %) 3 x 400 V (-15 % %) 3 x 400 V (-15 % %) 12,8 kva 12,8 kva 16 kva 18 kva 18 kva 21,5 kva ,5 m/min - 20 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 880 x 385 x x 460 x x 460 x kg 100 kg 112 kg IP 23 IP 23 IP 23 H H H IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A 75

76 MIG/MAG-vakiohitsauskoneet, askelsäätöiset Mira/Saturn/Wega Saturn 351 FDG Wega 401 FKG Wega 401 FKW Ohjaukset M1.02 M2.20 M2.40 Toiminnot MIG/MAG Tekniset tiedot Hitsausvirran asetusalue 30 A A 30 A A 30 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 25 C 40 C 40 % 350 A 45 % 350 A 60 % 300 A 250 A 400 A 400 A 70 % 400 A 400 A 100 % 250 A 220 A 300 A 300 A 300 A 300 A Tyhjäkäyntijännite 40 V 45 V 45 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 25 A 3 x 25 A 3 x 25 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-15 % %) 3 x 400 V (-15 % %) 3 x 400 V (-15 % %) Suurin liitäntäteho 16 kva 19,2 kva 19,2 kva Suositeltu generaattoriteho 21,5 kva 26 kva 26 kva Langansyöttöpyörät Langannopeus 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min Mitat, kone P x L x K 930 x 460 x x 550 x x 550 x 1000 Mitat, langansyöttö PxLxK 690 x 300 x 410 Paino, kone 100 kg 145 kg 165 kg Paino, langansyöttö 15,5 kg Säätöaskeleet (2) 12 (2) Suojausluokka IP 23 IP 23 IP 23 Eristysluokka H H H Jäähdytysteho 1200 W (1l/min) Säiliön tilavuus 9 l Virtaus 5 l/min Standardit IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 76

77 MIG/MAG-vakiohitsauskoneet, askelsäätöiset Mira/Saturn/Wega Wega 401 FDW Wega 501 FDW Wega 601 FDW 30 A A 50 A A 50 A A 25 C 40 C 25 C 40 C 25 C 40 C 600 A 400 A 500 A 600 A 400 A 500 A 300 A 300 A 400 A 400 A 450 A 450 A 45 V 50 V 60 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 25 A 3 x 32 A 3 x 32 A 3 x 400 V (-15 % %) 3 x 400 V (-15 % %) 3 x 400 V (-15 % %) 19,2 kva 27,5 kva 36,7 kva 26 kva 32 kva 50 kva ,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 1100 x 560 x x 560 x x 560 x x 300 x x 300 x x 300 x kg 200 kg 228 kg 18,2 kg 18,2 kg 18,2 kg 12 (2) 12 (3) 12 (3) IP 23 IP 23 IP 23 H H H 1200 W (1l/min) 1200 W (1l/min) 1200 W (1l/min) 9 l 7 l 7 l 5 l/min 5 l/min 5 l/min IEC ; -5; -10 / CE / S-varoitusmerkki / EMC-luokka A 77

78 MIG/MAG-vakiohitsauskoneet, askelsäätöiset Mira/Saturn/Wega Vaihtoehdot / Tarvikkeet Vaihtoehdot / Tarvikkeet Langansyöttölaite Wega M2.40 drive 41 Langansyöttölaite, vesi, Euro-keskusliit. 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Wega M2.40 drive 41L Langansyöttölaite, vesi, Euro-keskusliit. 4-rullainen langansyöttö. Varustettu 1,0 mm:n + 1,2 mm:n teräslangoille Kelatyyppi D300 Poltin MIG 15 3M MIG/MAG-hitsauspoltin, kaasujäähdytteinen MIG 25 3M MIG/MAG-hitsauspoltin, kaasujäähdytteinen Välikaapelipaketit, 7-napainen MIG G 7POL 50MM² Välikaapelipaketti, kaasujäähdytteisille laitteille, 7-napainen MIG W 7POL 70MM² Välikaapelipaketti, vesijäähdytteisille laitteille, 7-napainen MIG 36 3M MIG/MAG-hitsauspoltin, kaasujäähdytteinen Poltin MT-sarja EZA MIG/MAG-hitsauspoltin, kaasujäähdytteinen Varustettu 1,2 mm:n hitsauslangalle u Yksityiskohtaisia teknisiä tietoja löydät internetistä: MT451W F EZA M9 MIG-hitsauspoltin, vesijäähdytteinen, savukaasunpoisto Varustettu 1,2 mm:n hitsauslangalle 78

79 79

80 Hitsauksen koodi on selvitetty! teknologiajohtajana ewm on suorittanut tutkimusta ja kehitystä jo vuosikymmenten ajan tehdäkseen hitsauksesta vieläkin helpompaa, taloudellisempaa ja erityisesti tuloksiltaan varmempaa. tällöin tutkimme ja analysoimme yksittäisten komponenttien ja parametrien Monitahoisen yhteistyön ja optimoimme näin koko hitsausprosessin. tavoitteenamme on pelkkien ominaisuuksien ja laitekokonaisuuksien määrittämisen sijaan kehittää täysin uusia, innovatiivisia hitsausmenetelmiä. sähköteknisen ydinosaamisemme pohjalta sovellamme tätä johdonmukaisesti uusimpaan invertteri- ja mikroprosessoritekniikkaan. hitsaaminen kuuluu ihmiskunnan avaintekniikoihin. se on tukenut, tai oikeastaan on mahdollistanut edistymisemme jo satojen vuosien ajan. nykyään kohtaamme hitsausta sen monipuolisimmissa muodoissa. yhdistämme metalleja valtaviksi rakennelmiksi tai yhdistämme hienoimpia materiaaleja yhteen. arkielämässämme luotamme usein sitä tietämättä näiden liitosten laatuun ja kestävyyteen 2

81 Taloudellisuus ja laatu lisääntyvät! erityisesti tig/plasma-hitsauksen (alaryhmät 141 ja 15 standardin din iso 4063 mukaisesti) alalla ewm on kehittänyt prosesseja ja toimintoja, joiden avulla asiakkaat voivat toteuttaa hitsaustehtävänsä nopeammin, edullisemmin ja parhaalla mahdollisella laadulla. Innovatiiviset TIG / plasma-hitsausprosessit activarc forcetig Kylmälanka Kuumalanka Dynaaminen TIG-valokaari ja kompensoitu valokaaren teho. TIG-hitsausprosessi ja erityisen keskitetty valokaari lisää tunkeumaa ja hitsausnopeutta. Tehokkaat ja tuottavat TIG-prosessit hitsauslisäaineen mekaanisen lisäämisen avulla. Plasma spotarc Koottu valokaari ja korkea energiatiheys. TIG-spotArc-pistehitsaus ja levyt on liitetty täydellisesti. Monipuoliset toiminnot, jotka säästävät aikaa ja kustannuksia Pulssit khz-pulssit Automaattipulssit AC-Special AC-pulssit AC-aaltomuodot AC-taajuus AC-balanssi Spotmatic

82 activarc Dynaaminen TIG-valokaarija kompensoitu valokaaren teho. Tetrix activarc dynaaminen tig-valokaari kohdistettuun ja keskitettyyn energian huomattava keskittyminen ja lisääntyvä lämmönsyöttöön kaaripaine valokaaren lyhentyessä varmaa tig-hitsausta kaikissa asennoissa ja kaikilla ehkäisee virheitä silloitushitsauksessa volfra- mielektrodi ei tartu kiinni, vaikka se koskettaisi kevyesti metallisulaan levynpaksuuksilla valokaaren energia täysin hallinnassa Metallisulan viskositeettiin vaikuttaminen forcetig PATENTOITU TIG-hitsausprosessi ja erityisen keskitetty valokaarilisää tunkeumaa ja hitsausnopeutta. forcetig forcetig vakaa valokaari erittäin korkeissa, yli 3 m/min:n liitos- nopeuksissa esim. auton korilevyjä juotettaessa voimakkaasti keskittynyt tig-valokaari ja korkea energi- atiheys kapeat hitsit verrattavissa plasma- tai laserhitsaukseen yksipalkohitsaus mahdollista pienemmillä ja suuremmilla aineenvahvuuksilla 4 täysin mekaanisille ja automaattisille valmistu- sprosesseille ohutlevyjen juotto ja hitsaus suurella nopeudella

83 Plasma Keskitetty valokaarija korkea energiatiheys Tetrix Plasma microplasma Plasma keskitetty, suuntavakaa valokaari sytytysvarmuutta toistuvissa sytytystapahtumissa vakaa mikroplasmaprosessi myös erittäin alhaisilla hits- ausvirroilla (alk. 0,1 a) lävistävä plasma-avaimenreikähitsaus ja erinomainen juurenmuodostus Mitä erilaisimpien raaka-aineiden liittäminen mah- dollista (esim. ei-rautametallit, muovi) suuret hitsausnopeudet täysmekaanisissa ja auto- matisoiduissa sovelluksissa vähäinen lämmönsyöttö ja siten vähemmän muodonmuutoksia Kylmälanka Kuumalanka Tehokkaat ja tuottavat TIG-prosessithitsauslisäaineen mekaanisen lisäämisen avulla. Tetrix AW Kylmälanka Tetrix AW Kuumalanka Kylmälanka Kuumalanka tehokas tig-prosessin käsittely korkeat sulatustehot verrattavissa Mig/Mag-hitsaukseen eduksi myös pitkien hitsien ja suurten halkaisijoiden suuri hitsausnopeus manuaalisessa hitsauksessa suurempi hitsausnopeus ja sulatusteho perinteiseen tig-hitsaukseen verrattuna soveltuu myös ei-rautametalleille, esim. alumiinille ja alumiiniseoksille vähäinen liitosvirheiden vaara soveltuu hyvin kapearailo- ja pinnoitushitsaukseen erittäin laadukas, hienosuomuinen sauma erityisen tehokas mekaanisissa ja automaattisissa sovel- luksissa

84 activarc Dynaaminen TIG-valokaari ja kompensoitu valokaaren teho Tetrix ILMAN ACTIVARCIA valokaaren pituuden muutokset aiheuttavat jännitemuutoksia ja siten valokaaren tehon vaihtelua. Suuri etäisyys n. 12 V Hitsausvirta 60 A Pienempi etäisyys n. 10,5 V Hitsausvirta 60 A ACTIVARCILLA kun valokaaren pituus muuttuu, valokaaren tehomuutoksia kompensoidaan. Suuri etäisyys n. 12 V Hitsausvirta 60 A Pienempi etäisyys n. 10,5 V Hitsausvirta 68,5 A KONTROLLOITU LÄMMÖNSYÖTTÖ hitsausvirtaa lisätään valokaaren lyhentyessä. Jännite U Virta I hitsausvirtaa vähennetään valokaaren pidentyessä. Jännite U Virta I 6

85 Yksinkertaisempaa ja varmempaa TIG-hitsausta TIG volframielektrodi tarttuu kiinni lyhyessä kosketuksessa Jännite Virta Jännite activarc volframielektrodi ei tartu kiinni lyhyessä kosketuksessa, kärki säilyy Virta Edellytys: Riittävä energiatiheys ja korkea kaaripaine luotettavaan railon reunojen sulatukseen Ongelma: Vakio hitsausvirta ja laskeva teho laskevan hitsausjännitteen vuoksi Ratkaisu activarcilla: Laskeva jännite valokaaren lyhentyessä kompensoidaan nostamalla hitsausvirtaa. riittävä energiatiheys lisääntynyt kaaripaine kasvavan hitsausvirran ansiosta luotettava railon seinämien sulaminen Edellytys: Alhainen energiatiheys ja alhainen kaaripaine parempaa metallisulan hallintaa varten Ongelma: Jatkuva hitsausvirta ja kasvava teho kasvavan jännitteen vuoksi Ratkaisu activarcilla: Putoava hitsausvirta valokaaren pidentyessä alhainen energiatiheys alhainen kaaripaine vaikutus metallisulan viskositeettiin

86 PATENTOITU forcetig TIG-hitsausprosessi erityisen keskitetyllä valokaarella lisää tunkeumaa ja hitsausnopeutta forcetig EDUT TIG EDUT LASER alhaiset hankintakulut alhaiset käyttökustannukset helppo käsitellä suuri prosessivakaus suuri liitosnopeus korkea energiatiheys syvä tunkeutuma forcetig - ETUJEN YHDISTELMÄ soveltuu mitä parhaiten mekaanisiin ja automaattisiin sovelluksiin lisäaineella tai ilman korkea polttimen teho a 100 %:n käyttösuhteella erittäin korkea virransiirtokyky, korkea virtatiheys polttimen tukeva rakenne lisää törmäysvarmuutta suljettu, erittäin tehokas jäähdytys helppo elektrodin vaihto ilman tulkkeja, määritellyn, kalibroidun rakenteen ansiosta 100 % toistettava tcp alhaiset hankintakulut ja energiantarve 8

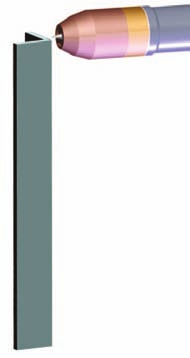

87 Yleisesti käytettävissä - ohuesta paksuun Kaaripaineen vertailu TIG / forcetig forcetig tig Kaaripaine [10 2 Pa] Hitsausvirta [A] KULMALIITOS YLHÄÄLTÄ ALASPÄIN PG forcetig Materiaali: ainevahvuus: 2 mm hitsausvirta: 250 a hitsausnopeus > 2 m/min

88 Plasma Keskitetty valokaari ja korkea energiatiheys. Tetrix Plasma microplasma TIG Plasma PLASMAKAARI: OMINAISUUDET koottu, lähes kartiomainen valokaari korkea energiatiheys alhainen sädehajonta (t= k) vakaa myös äärimmäisen alhaisissa virroissa alk. 0,1 a (mikroplasmahitsaus) erittäin suuntavakaa sietää etäisyydenmuutoksia polttimen ja työkappaleen välillä suuri sytytysvarmuus pilottikaaren ansiosta PLASMAKAARI: ETUJA KÄYTÄNNÖSSÄ suurempi hitsausnopeus tig-hitsaukseen verrattuna, erityisesti levyjen paksuusalueella yli 2,5 mm (plasma-pistoreikähitsaus) luotettava yksipalkohitsaus jopa 8 mm:n (runsasseosteiset teräkset) ja 10 mm:n (seostamattomat teräkset) aineenvahvuuksilla kapeat muutosvyöhykkeet, vähemmän päästöväriä vähäinen muodonmuutos edullinen saumaleveyden ja saumasyvyyden suhde hallittu tunkeutumasyvyys erityisen matala hitsin kupu ja juuren läpimeno, jolloin hitsaussaumaa ei yleensä tarvitse työstää mekaanisesti jälkeenpäin edullinen tig-hitsaukseen verrattuna esivalmistuksessa sietää levyreunojen ristikkäisyyttä hitsaustulos ei kovin herkkä valokaaren pituuden muutoksille ei volframisulkeumien vaaraa hitsattavassa tuotteessa pieni metallisula 10

89 Nopea, varma ja optimaalinen laatu PLASMA/PLASMA KEY-HOLE (AINEEN LÄVISTÄVÄ HITSAUS) säiliö-, laitteisto- ja putkistorakennus kuljetusväline-, auto-, kiskoajoneuvo- ja laivanrakennus elintarvike- ja kemianteollisuus koneen- ja laitteistorakennus tuotanto- ja korjaustyöt ilmailu- ja avaruusteollisuudessa Muotinvalmistus paineastioiden päätyjen valmistus kylmätekniikka MIKROPLASMAHITSAUS tuotanto- ja korjaustyöt ilmailu- ja avaruusteollisuudessa elintarvike- ja kemianteollisuus kuljetusväline-, auto-, ja laivanrakennus Muotinvalmistus kylmätekniikka Mittaus- ja säätötekniikka lääketieteellinen teknologia painotekniikka elektroniikka mm

90 Kylmälanka Kuumalanka Tehokkaat ja tuottavat TIG-prosessit hitsauslisäaineen mekaanisen lisäämisen avulla. Tetrix AW Kylmälanka Tetrix AW Kuumalanka TIG-HITSAUS työstettävien materiaalien, seinämänpaksuuksien ja hitsausasentojen suhteen tig-hitsaus on yleiskäyttöinen hitsausmenetelmä. se mahdollistaa erittäin korkealaatuisten hitsausliitosten aikaansaamisen. se mahdollistaa erittäin korkealaatuisten hitsausliitosten luomisen. TIG-KYLMÄLANKA-HITSAUS päämääränämme oli toisaalta tig-hitsauksen käsittelyn tekeminen helpommaksi ja miellyttävämmäksi ja toisaalta lisätä hitsausnopeutta ja näin kehitimme tig-kylmälankahitsauksen. lisäraaka-aine syötetään tällöin langansyöttölaitteelta hitsisulaan. sulatustehot jäävät kuitenkin rajallisiksi. TIG-KUUMALANKA-HITSAUS tig-kuumalankahitsaus on kehitetty edelleen tig-kylmälankahitsauksesta. lisäaine kuumennetaan erillisellä virtalähteellä vastuslämmityksellä kuumalankapolttimen kontaktiputken ja metallisulan välissä (vapaalanka). Menetelmän parannettu lämpötase antaa monia etuja kylmälankahitsaukseen verrattuna. 12

91 TIG-kuumalanka 100 % suurempi hitsausnopeus 6 5 tig-manuaalinen tig-kylmälanka tig-kuumalanka 4 Hitsiaineen tuotto [kg/h] Hitsiaineen tuotto TIG-hitsaukseen verrattuna TIG-KUUMALANKA-HITSAUKSEN EDUT jopa 100 % suurempi hitsausnopeus jopa 60 % suurempi hitsiaineen tuotto sekoitusaste pienentynyt jopa 60 % suurempi hitsiaineen tuotto (30 50 %) samalla hitsausteholla helpompi asentohitsaus

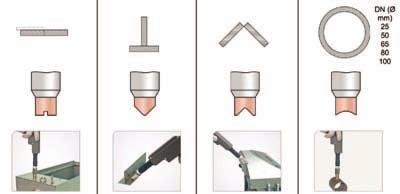

92 spotarc TIG-spotArc -pistehitsaus ja levyt on liitetty täydellisesti TIG-spotArc -PISTEHITSAUS JA LEVYT ON LIITETTY TÄYDELLISESTI yleisesti käytettävissä, kätevä kahden saman- tai eripaksuisen levyn liittämismahdollisuus ihanteellinen työkappaleiden silloitukseen manuaalisissa ja automaattisovelluksissa helppo käyttää - hitsaus tapahtuu vain yhdellä puolella erinomainen sauman laatu ja vähäinen muodonmuutos minimaalisen lämmönsyötön ansiosta ergonominen polttimen muoto parasta käsittelyä ja optimaalista voimankäyttöä varten taloudellinen ratkaisu koostuu vakiokomponenteista: ewm-tig-dc-hitsauslaite, tig-pistehitsauspoltin sekä valinnainen pistekaukosäädin vaihtoehto vastushitsaukselle huomattavasti helpommalla käsittelyllä TÄYDELLINEN PINNANMUODOSTUS tasaisempi pisteenmuodostus Mag-pistehitsaukseen verrattuna erinomaiset pisteliitoksen ominaisuuden minimaalisen lämmönsyötön ansiosta erittäin vähäiset termiset jännitykset ja vähäinen muodonmuutos lyhyiden hitsausaikojen ansiosta ihanteellinen näkyviin jääviin liitoksiin siistin sauman ansiosta JOKAISEEN SOVELLUKSEEN SOPIVA SUUTTIMEN MUOTO I-liitos/limiliitos T-liitos Kulmaliitos Putkien päittäisliitos DN (Ø mm) Päittäishitsi Pienahitsi Kulmahitsi Kehäsauma 14

93 PATENTOITU Spotmatic Piste pisteeltä täydelliseen TIG-saumaan minimoiduilla piste- ja silloitusajoilla Spotmatic JOPA 50 % ALHAISEMMAN VALMISTUSKUSTANNUKSET jopa 50 % säästöä silloitusajoissa ilman perinteistä liipaisimen käyttöä käytännöllinen ja innovatiivinen ratkaisu helposti toistettavat hitsaustulokset erikoispolttimia ei tarvita, jokainen tavanomainen tig-hitsauspoltin riittää täysin! voidaan tehdä satoja silloituspisteitä, eikä volframielektrodia tarvitse hioa. VARMA - NOPEA JA HELPPO KÄYTTÄÄ helppo käsitellä myös maallikon helppo oppia valokaarta ei sytytetä enää polttimen liipaisimella, vaan koskettamalla elektrodin kärjellä työkappaletta tämä estää elektrodin kiinnitarttumisen LAATU JA TOISTETTAVUUS silloituspisteiden tasainen ulkomuoto pistetulokset verrattavissa mekanisoituihin tai automatisoituihin sovelluksiin ei "ryömintäliikettä" pisteprosessia käynnistettäessä ja pysäytettäessä estää epätarkat hitsaustulokset

94 Monipuoliset toiminnot, jotka säästävät aikaa ja kustannuksia Pulssit AC-pulssit Kulusäästöä varmalla TIG-hitsauksella. tig-pulssien ollessa valittuna, vaihtelee hitsausvirta edestakaisin kahden erisuuruisen virta-arvon, pulssi- ja tauko(perus) virran välillä. ajat ja siten taajuus ja tehosuhde voidaan säätää yksilöllisesti laitteessa tai kaukosäätimellä. tig-pulssit ovat mahdollisia tasa(dc)- ja vaihtovirta(ac)-hitsauksessa. Vaikeat hitsaussovellukset toteutettavissa helposti parempi metallisulan hallinta asentohitsauksissa, erityisesti asennossa pf alhaalta ylöspäin suurempien ja vaihtelevien ilmarakojen helppo silloittaminen Erinomainen hitsaussauman laatu alhaisempi lämmöntuonti lämmöntuonnin tarkka kontrollointi Minimoidut materiaalin muodonmuutokset alennettu energian tuonti, ihanteellinen Crni-hitsaukseen ja lämpöherkille materiaaleille hitsaussaumassa erittäin tasainen suomukuvio ihanteellinen näkyviin saumoihin khz-pulssit 0,05-15 khz valokaaren kaventuminen taajuuden kasvaessa valokaaren energian keskittyminen pienelle alalle pienempi muutosvyöhyke parempi sauman pinnan laatu vakaa valokaari myös erittäin suurissa hitsausnopeuksissa Automaattipulssit valokaaren vakauden ja tunkeumaominaisuuksien lisäämiseksi erityisesti alhaisilla virroilla virta pulssitetaan automaattisesti. ihanteellinen käyttöalue on työkappaleiden silloitus ja pistehitsaus pulssitaajuus riippuu hitsausvirrasta Metallisulan värähtelyjen ansiosta ihanteellinen silloituk- Virta Taajuus Virta Taajuus seen ja ylihitsaukseen 16

95 AC-toiminnot - ihanteellisia alumiinin hitsaukseen AC-Special käyttötapa ac special on tig-pulssiversio, jossa hitsausvirta vaihtelee vaihtovirran ja tasavirran välillä. hitsausvirta ja kulloisetkin ajat voidaan myös tässä säätää jokaiselle vaiheelle yksilöllisesti. soveltuu erittäin hyvin pystyhitsaukseen alhaalta ylös, myös ilman levitysliikettä hallittu juurenmuodostus hitsattaessa ohuitlevyjen päittäisliitoksia suurempi hitsausnopeus täysin mekanisoiduissa ja automatisoiduissa sovelluksissa lisäaineilla ja ilman erinomainen sauman ulkonäkö, syvä tunkeutuma volframielektrodin korkeamman virransiirtokyvyn ansiosta AC-aaltomuodot sinikäyrä hiljainen ääni valokaaressa, värähtelemätön metallisula, ihanteellinen hitsaukseen lisäaineen kanssa, alhainen elektrodikuormitus puolisuunnikas - yleiskäyttöinen suorakaide - hyvä puhdistusvaikutus, korkea elektrodin kuormitus, varma nollaliitin AC-taajuus Hz korkea taajuus - kapea, koottu valokaari ja syvä tunkeuma alhainen taajuus - leveä valokaari AC-balanssi - 30 % % positiivinen virtajakso - hyvä puhdistus, korkea elektrodin kuormitus negatiivinen virtajakso - syvä tunkeuma, alhainen elektrodin kuormitus

96 EWM-laitteet ja -menetelmät ihanteellinen ratkaisu jokaiseen käyttötarpeeseen. hitsausjärjestelmillämme annamme asiakkaillemme työkalut, joiden avulla he voivat ratkaista yksilölliset hitsaustehtävänsä nopeammin, edullisemmin ja parhaimmalla laadulla. Innovatiivisten TIG / plasmaprosessien yleiskuva Tetrix Ohjaus Smart Classic Comfort Synergic Tetrix Plasma Tetrix kylmä- / kuumalanka activarc spotarc Kylmä- / kuumalanka forcetig 18

97 Innovatiivisten TIG / plasmatoimintojen yleiskuva Ohjaus Smart Classic Comfort Synergic Spotmatic Pistehitsaus Pulssit Automaattipulssit khz-pulssit AC/DC-hitsauslaitteiden lisätoiminnot AC-pulssit AC-Special AC-balanssi AC-taajuus AC-virtamuodot

98 TIG-DC-hitsauskoneet Picotig / Tetrix kannettava Ammattimaiset asennuskoneet Picotig / Tetrix kannettava Kannettavat laitteet ovat äärimmäisen pieniä, kompakteja ja kevyitä kuljettaminen tikkailla ja telineillä sekä ahtaissa tiloissa on nyt vaivatonta. Aina tasainen suorituskyky: Jopa suuret jännitevaihtelut generaattorissa tai rakennustyömaaverkossa eivät aiheuta ongelmia! Kohokohdat Helppo käyttää paikan päällä Retox-polttimella voidaan kaikki ohjelmat, käyttötavat ja Up/Down-toiminto kutsua esiin napin painalluksella. Loputonta tehoa 1-vaiheisessa verkossa Voimakas 230 ampeerin hitsausvirta 230 voltin verkossa, suojamaadoitetulla pistotulpalla (16 ampeerin verkkosulake) Luotettava sytytys Elektroninen suurtaajuussytytys ja sovitetut hitsauksen aloitusparametrit antavat parhaat valmiudet hitsauksen aloituksiin joka sovelluksessa. Spotmatic 50%:n säästö silloitusajassa. Valokaari sytytetään täysautomaattisesti, ainoastaan koskettamalla puikon kärjellä työstettävää kappaletta, ilman liipaisimen painamista. Voidaan tehdä uudelleen ja uudelleen satoja silloituspisteitä ilman volframisulkeumia. activarc helppoa, taloudellista ja täydellistä Tarkka, keskitetty valokaari ja korkea plasmapaine nopeaan, varmaan hitsaukseen kompensoidulla teholla: kohdistettu lämmöntuonti sekä syvä tunkeutuma täydelliseen juuren muotoiluun. Lyömätöntä: Suuret säästöt kuluissa ja erinomainen laatu. 100 % rakennustyömaalle sopiva Täydellinen valinta suurille rakennustyömaille ja kovimpaan asennuskäyttöön. Kytkettäväksi jopa 50 metrin verkkojohdoilla tai suoraan generaattoriin. Suuri verkkojännitteen vaihtelun sietokyky varmistaa täydellisen hitsaustuloksen. 98

99 TIG-DC-hitsauskoneet Picotig / Tetrix kannettava Erittäin tehokas kuumalanka 100 % suurempi nopeus 60 % enemmän sulatustehoa 60 % vähemmän sekoitusta Ylijännitesuoja Ei vaurioita laitetta vaikka kytkettäisiin vahingossa 400 V:n verkkojännitteeseen Kansainvälistä käyttövarmuutta Ohjelmoitava verkkovirran rajoitus 10 ampeeriin estää sulakkeiden laukeamista ja siten tarpeettomia työn keskeytyksiä. Täydelliset pistehitsit spotarc-polttimella Yleisesti käytettävissä, kätevä myös kahden materiaalivahvuuksiltaan eripaksuisen levyn liittämismahdollisuus - siisti sauma näkyviin jääviin liitoksiin Yhdistele kätevästi ja tarpeen mukaan Yksinkertainen yhdistellä, esim. jäähdytysmoduuliin tai kuljetusvaunuun ilman ammattihenkilöstöä, ilman työkaluja ja hitsauslaitteelle suoritettavia toimenpiteitä. Innovatiivinen ja laajennettavissa tulevaisuuden tarpeisiin. Salamannopea jäähdytysmoduulin vaihto Ainutlaatuinen lukitusjärjestelmä takaa helpon irrotuksen ja lukituksen. Salpa integroituu täysin koteloon eikä ole koholla. Näin ei ole olemassa loukkaantumisen vaaraa. Jäähdytyslaitteet kiertopumpulla Ihanteellinen hitsauspolttimen jäähdytys Loppuun ajateltua: Kotelo ja jäähdytysilman tulo Tuulettimen ohjaus sekä lamellit minimoivat lian pääsyn laitteeseen Uudenaikainen ergonominen kotelo Laitteen etu- ja taustaosa iskunkestävää muovia, jossa pyöristetyt kulmat ja reunat jokaisessa tilanteessa ihanteellinen suoja hitsaajalle ja laitteelle! Käyttöelementit Erityisen tukeva, selkeä ulkonäkö ja suojatusti asennettu Tämä mahdollistaa erityisen helpon käsittelyn 99

100 TIG-DC-hitsauskoneet Tetrix siirrettävä Ihanteellinen TIG-ammattilaiselle Tetrix siirrettävä Käyttö ympäri vuorokauden! Näissä täysdigitaalisissa siirrettävissä laitteissa on ainutlaatuisen korkea suorituskyky ja käyttösuhde jatkuvaan työskentelyyn tuotannossa, esim. monivuorokäytössä. Innovatiivisen invertterivirtalähteen korkea hyötysuhde säästää lisäksi huomattavasti energiakustannuksia. Kohokohdat Optimaalisesti sovitettu liikkuva kuumalanka-järjestelmä: - siirrettävä hitsausvirtalähde Tetrix - langansyöttölaite Tetrix Drive - kuumalanka-virtalähde langan esilämmitykseen - kuumalankapoltin, jossa langansyöttö ja kuumalangan kontakti Helppo käyttää paikan päällä Retox-polttimella voidaan kaikki ohjelmat, käyttötavat ja Up/Down-toiminto kutsua esiin napin painalluksella. TIG-Synergic-ohjaus - Täydellinen suuriin käyttöihin Yksinkertainen käyttö ja suurin käyttömukavuus: JOBin (hitsaustehtävän) valinta materiaalityypin, saumatyypin, volframielektrodin halkaisijan ja hitsausvirran / levyn paksuuden avulla. Digitaalinen järjestelmä löytää automaattisesti ihanteelliset hitsausparametrit. activarc helppoa, taloudellista ja täydellistä Tarkka, keskitetty valokaari ja korkea plasmapaine nopeaan, varmaan hitsaukseen kompensoidulla teholla: kohdistettu lämmöntuonti sekä syvä tunkeutuma parhaaseen juuren muotoutumiseen. Lyömätöntä: Suuret säästöt kuluissa ja erinomainen laatu. Kohdistetusti ja keskitetysti: khz-pulssit Metallurgiset pulssit antavat TIG-valokaarelle halutut plasma-valokaariominaisuudet. activarc yhdessä khz-pulssien kanssa tehostaa huomattavasti kaikkia positiivisia vaikutuksia Itseselitteiset käyttökonzeptit jokaiselle käyttäjälle Smart: Käytännöllinen käyttöelementtien minimointi tärkeimpiin toimintoihin Classic: kaikki parametrit yhdellä vilkaisulla ja suoraan säädettävissä Comfort: 8 esimääriteltävää hitsaustehtävää usein toistuville hitsaustapahtumille Synergic: Yksinuppikäyttö ja 256 esimääriteltävää hitsaustehtävää 100

101 TIG-DC-hitsauskoneet Tetrix siirrettävä Erittäin tehokas kuumalanka 100 % suurempi nopeus 60 % enemmän sulatustehoa 60 % vähemmän sekoitusta Täydelliset pistehitsit spotarc-polttimella Yleisesti käytettävissä, kätevä myös kahden materiaalivahvuuksiltaan eripaksuisen levyn liittämismahdollisuus - siisti sauma näkyviin jääviin liitoksiin Spotmatic 50 % säästö silloitusajassa Täysautomaattinen valokaaren sytytys koskettamalla elektrodipäällä työkappaleeseen. Mahdollistaa satojen toistettavien silloituspisteen nopean ja siistin asetuksen ilman Wolfram-liitäntöjä. Automaattipulssit Kun silloitetaan tai pistehitsataan työkappaleita, niin automaattiset pulssit varmistavat virrasta riippuvan pulssitaajuuden ja balanssin, joka parantaa ilmaraon silloittuvuutta. Helppo pääsy jäähdytysainesäiliöön Ulkopuolella sijaitseva aukko säiliön täyttöön ja täyttömääränäyttö Ohjattu suojaus Vesipumpun lämpösulake Erityisen suuri 12 litran säiliö Helppo käyttöönotto jopa pitkillä välikaapeleilla ja varma käytettävyys korkeissa lämpötiloissa myös pitkien käyttöjaksojen aikana 4 nosturisilmukkaa vakiona 100 % liikuteltava kuljetettaessa tuotantohalleissa ja telakoilla, joissa kohteisiin pääsy on hankalaa Liikkuvuutta kaikkiin paikkoihin Suuret pyörät helpottavat siirtämistä - myös erittäin epätasaisella pinnalla. Sama etu- ja takapyörien raideleveys helpottaa kuljetusta Monitoiminnallinen, ergonominen kahvajärjestelmä Vaivaton käyttää, käytännöllinen pidike letkupaketille, törmäyssuoja 101

102 TIG-DC-hitsauskoneet Yleiskuva - Tetrix-ohjaukset Smart Helppo käyttää kytke päälle ja aloita hitsaus Vain tärkeimmät TIG-parametrit suoraan säädettävissä, muut parametrit on tallennettu valmiiksi ihanteellisesti, mutta niitä voidaan kuitenkin muuttaa tarvittaessa Yksinuppisäätö ja selkeä, itseselitteinen käyttöpaneeli Kaikkien hitsausparametrien helposti toistettava asetus digitaalinäytön avulla Kohokohdat activarc Tarkka, keskitetty valokaari ja alennettu lämmöntuonti sekä syvä tunkeuma parhaaseen juuren muotoutumiseen Spotmatic 50 %:n säästö silloitusajassa Liitäntämahdollisuus: Kaukosäädin, Up/Down-poltin Classic Klassinen käyttö Kaikkien hitsausparametrien suora säätö säätönupeilla Itseselitteinen käyttöpaneeli Kaikkien hitsausparametrien helposti toistettava asetus digitaalinäytön avulla Kohokohdat activarc Tarkka, keskitetty valokaari ja alennettu lämmöntuonti sekä syvä tunkeuma parhaaseen juuren muotoutumiseen TIG-pulssit Hz- ja khz-alueella myös ilman kaukosäädintä ohuille levyille, vaikeille materiaaleille ja erityisiin hitsaustehtäviin Spotmatic 50 %:n säästö silloitusajassa Liitäntämahdollisuus: Kaukosäädin, Up/Down-poltin

103 TIG-DC-hitsauskoneet Yleiskuva - Tetrix-ohjaukset Comfort Taattua mukavuutta kaikki hitsausparametrit säädettävissä Yksinuppisäätö ja selkeä, itseselitteinen käyttöpaneeli LED-käyttäjäohjaus kaikkien hitsausparametrien säätöön 10 JOBia (hitsaustehtävää), käytettävissä myös polttimella Kaikkien hitsausparametrien helposti toistettava asetus digitaalinäytön avulla Kohokohdat activarc Tarkka, keskitetty valokaari ja alennettu lämmöntuonti sekä syvä tunkeuma parhaaseen juuren muotoutumiseen TIG-pulssit Hz- ja khz-alueella myös ilman kaukosäädintä ohuille levyille, vaikeille materiaaleille ja erityisiin hitsaustehtäviin Spotmatic 50 %:n säästö silloitusajassa Liitäntämahdollisuus: Kaukosäädin, Up/Down- ja Retox-poltin Ihanteellinen myös mekanisoituihin ja automatisoituihin sovelluksiin Synergic Erittäin helppo ja mukava käyttää EWM-TIG-Synergic-ohjauksen ansiosta Synergic-yksinuppisäätö ja selkeä, itseselitteinen käyttöpaneeli Hitsaustehtävän (JOB) valinta ja näyttö LED-käyttäjäohjauksella 256 JOBia (hitsaustehtävää), käytettävissä myös polttimella Kaikkien hitsausparametrien helposti toistettava asetus digitaalinäyttöjen avulla Kohokohdat Ihanteellinen vaihteleviin hitsaustehtäviin valikko-ohjatun JOB (hitsaustehtävä)-valinnan ansiosta materiaalityypin, saumatyypin, volframielektrodin halkaisijan ja hitsausvirran / levyn paksuuden avulla activarc Tarkka, keskitetty valokaari ja alennettu lämmöntuonti sekä syvä tunkeuma parhaaseen juuren muotoutumiseen TIG-pulssit Hz- ja khz-alueella myös ilman kaukosäädintä ohuille levyille, vaikeille materiaaleille ja erityisiin hitsaustehtäviin Spotmatic 50 %:n säästö silloitusajassa Liitäntämahdollisuus: Kaukosäädin, Up/Down- ja Retox-poltin, tietokone hitsaustieto- ja dokumentointiohjelmistoilla Ihanteellinen myös mekanisoituihin ja automatisoituihin sovelluksiin

104 TIG-DC-hitsauskoneet Picotig/Tetrix Picotig 180 TG Picotig 180 MV TG Tetrix 180 TG Ohjaukset Picotig Smart Classic Classic cel Comfort Synergic Toiminnot TIG MMA puikkohitsaus EWM-activArc EWM-spotArc Tekniset tiedot Hitsausvirran asetusalue 5 A A 5 A A 5 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 25 C 40 C 35 % 180 A 180 A 180 A 180 A 180 A 180 A 40 % 45 % 60 % 150 A 150 A 150 A 150 A 150 A 150 A 65 % 100 % 120 A 120 A 120 A 120 A 120 A 120 A Tyhjäkäyntijännite 90 V 90 V 90 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 1 x 16 A 1 x 16 A, 1 x 25 A 1 x 16 A Syöttöjännite (vaihteluvälit) 1 x 230 V (-40 % %) 1 x 230 V (-20 % %), 1 x 115 V (-15 % %) 1 x 230 V (-40 % %) Suurin liitäntäteho 4,4 kva 4,4 kva 4,4 kva Suositeltu generaattoriteho 7,5 kva 7,5 kva 7,5 kva Mitat, kone P x L x K 475 x 135 x x 180 x x 180 x 295 Paino, kone 6,9 kg 8,9 kg 10 kg Paino, jäähdytyslaite Suojausluokka IP 23 IP 23 IP 23 Eristysluokka H H H Jäähdytysteho Säiliön tilavuus Virtaus Maks. lähtöpaine Standardit IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 104

105 TIG-DC-hitsauskoneet Picotig/Tetrix Tetrix 230 TM Tetrix 230 TM Tetrix 270 TM 3 A A 3 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 230 A 230 A 230 A 230 A 270 A 180 A 160 A 180 A 160 A 270 A 150 A 130 A 150 A 130 A 220 A 180 A 90 V 90 V 100 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 1 x 16 A 1 x 16 A 3 x 16 A 1 x 230 V (-40 % %) 1 x 230 V (-40 % %) 3 x 400 V (-25 % %) 5,2 kva 5,2 kva 7,1 kva 7,8 kva 7,8 kva 14,5 kva 600 x 205 x x 205 x x 205 x ,5 kg 16,5 kg 20 kg 14 kg IP 23 IP 23 IP 23 F F, H H 800 W (1l/min) 4 l 5 l/min 3,5 bar IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A 105

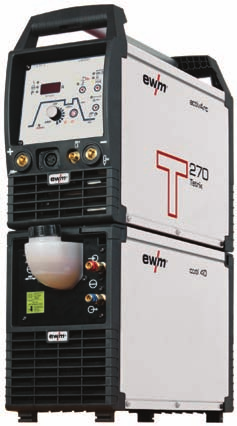

106 TIG-DC-hitsauskoneet Picotig/Tetrix Tetrix 270 TM Tetrix 300 TM Tetrix 300 TM Ohjaukset Picotig Smart Classic Classic cel Comfort Synergic Toiminnot TIG MMA puikkohitsaus EWM-activArc EWM-spotArc Tekniset tiedot Hitsausvirran asetusalue 5 A A 5 A A 5 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 25 C 40 C 35 % 40 % 45 % 270 A 60 % 300 A 300 A 65 % 270 A 80 % 300 A 300 A 100 % 220 A 180 A 270 A 250 A 270 A 250 A Tyhjäkäyntijännite 100 V 100 V 100 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 16 A 3 x 16 A 3 x 16 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-25 % %) x 230 V 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Suurin liitäntäteho 7,1 kva 8,3 kva 8,3 kva Suositeltu generaattoriteho 14,5 kva 16,4 kva 16,4 kva Mitat, kone P x L x K 600 x 205 x x 230 x x 230 x 380 Paino, kone 20 kg 29 kg 29 kg Paino, jäähdytyslaite 18,4 kg 15 kg Suojausluokka IP 23 IP 23 IP 23 Eristysluokka H H H Jäähdytysteho 800 W (1l/min) 800 W (1l/min) Säiliön tilavuus 4 l 4,5 l Virtaus 5 l/min 5 l/min Maks. lähtöpaine 3,5 bar 3,5 bar Standardit IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 106

107 TIG-DC-hitsauskoneet Picotig/Tetrix Tetrix 300 Classic cel TM Tetrix 300 Classic cel TM Tetrix TM 5 A A 5 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 400 A 300 A 300 A 250 A 250 A 350 A 300 A 300 A 270 A 200 A 270 A 200 A 300 A 105 V 105 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 16 A 3 x 16 A 3 x 16 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 8,3 kva 8,3 kva 13,2 kva 16,3 kva 16,3 kva 24,5 kva 570 x 240 x x 240 x x 230 x kg 40 kg 29 kg 15 kg IP 23 IP 23 IP 23 H H H 800 W (1l/min) 4,5 l 5 l/min 3,5 bar IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A 107

108 TIG-DC-hitsauskoneet Picotig/Tetrix Tetrix TM Tetrix 351 FW Tetrix 451 FW Ohjaukset Picotig Smart Classic Classic cel Comfort Synergic Toiminnot TIG MMA puikkohitsaus EWM-activArc EWM-spotArc Tekniset tiedot Hitsausvirran asetusalue 5 A A 5 A A 5 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 25 C 40 C 35 % 400 A 60 % 350 A 80 % 450 A 100 % 300 A 350 A 350 A 450 A 420 A Tyhjäkäyntijännite 98 V, 80 V 80 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 16 A 3 x 25 A 3 x 35 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Suurin liitäntäteho 13,2 kva 10,6 kva 15,9 kva Suositeltu generaattoriteho 24,5 kva 20,3 kva 29,1 kva Langansyöttöpyörät Langannopeus Mitat, kone P x L x K 590 x 230 x x 455 x x 455 x 1000 Mitat, langansyöttö PxLxK Paino, kone 29 kg 131 kg 131 kg Paino, langansyöttö Paino, jäähdytyslaite 15 kg Suojausluokka IP 23 IP 23 IP 23 Eristysluokka H H H Jäähdytysteho 800 W (1l/min) 1500 W (1l/min) 1500 W (1l/min) Säiliön tilavuus 4,5 l 12 l 12 l Virtaus 5 l/min 5 l/min 5 l/min Maks. lähtöpaine 3,5 bar 3,5 bar 3,5 bar Standardit IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 108

109 TIG-DC-hitsauskoneet Picotig/Tetrix Tetrix 551 FW Tetrix 551 AW FW Tetrix 551 AW FW 5 A A 5 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 550 A 550 A 550 A 550 A 550 A 550 A 520 A 520 A 520 A 450 A 420 A 450 A 420 A 450 A 420 A 80 V 80 V 80 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 35 A 3 x 35 A 3 x 35 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 22,2 kva 22,2 kva 22,2 kva 39,4 kva 39,4 kva 39,4 kva 4 4 0,2 m/min - 10 m/min 0,2 m/min - 10 m/min 1100 x 455 x x 680 x x 680 x x 300 x x 300 x kg 134 kg 134 kg 13,7 kg 13,7 kg IP 23 IP 23 IP 23 H H H 1500 W (1l/min) 1500 W (1l/min) 1500 W (1l/min) 12 l 12 l 12 l 5 l/min 5 l/min 5 l/min 3,5 bar 3,5 bar 3,5 bar IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A 109

110 TIG-DC-hitsauskoneet Picotig/Tetrix Vaihtoehdot / Tarvikkeet Vaihtoehdot / Tarvikkeet Langan esilämmityslaite Langansyöttölaite Vakiopoltin 5-napainen Toimintapoltin 12-napainen Tetrix 270 Hotwire TIG-vakiovirtayksikkö langan esilämmitykseen 5-270A, kannettava, liitäntäkaapeli Tetrix drive 4L Langansyöttölaite, vesi, Euro-keskusliit. Käyttöön tarvitaan demodulaarinen Tetrix-virtalähde, jossa on liitäntämahdollisuus langansyöttölaitteille! Kelatyyppi D300 TIG 150 GD 5P 2T 4M TIG-hitsauslaite, kaasujäähdytteinen Kaksoispainike TIG 200 GD 5P 2T 4M TIG-hitsauslaite, kaasujäähdytteinen Kaksoispainike TIG 260 WD 5P 2T 4M TIG-hitsauspoltin, vesijäähdytteinen Kaksoispainike TIG 450 WD 5P 2T 4M TIG-hitsauspoltin, vesijäähdytteinen Kaksoispainike TIG 450SC WD 5P 2T HFL 4M TIG-hitsauspoltin, vesijäähdytteinen Kaksoispainike TIG 150 GD 12P RETOX HFL 4M TIG-toimintapoltin, Retox, kaasujäähdytteinen Ohjelmien, hitsausvirran ja muiden hitsausparametrien asetus ja näyttö Optiona tarvitaan 12-napainen liitin TIG 200 GD 12P RETOX HFL 4M TIG-toimintapoltin, Retox, kaasujäähdytteinen Ohjelmien, hitsausvirran ja muiden hitsausparametrien asetus ja näyttö Optiona tarvitaan 12-napainen liitin TIG 260 WD 12P RETOX HFL 4M TIG-toimintapoltin, Retox, vesijäähdytteinen Ohjelmien, hitsausvirran ja muiden hitsausparametrien asetus ja näyttö Optiona tarvitaan 12-napainen liitin TIG 450 WD 12P RETOX HFL 4M TIG-toimintapoltin, Retox, vesijäähdytteinen Ohjelmien, hitsausvirran ja muiden hitsausparametrien asetus ja näyttö Optiona tarvitaan 12-napainen liitin Toimintapoltin 12-napainen Kaukosäädin Kaukosäädin, 19-napainen TIG 450SC WD 12P RETOX HFL 4M TIG-toimintapoltin, Retox, vesijäähdytteinen Ohjelmien, hitsausvirran ja muiden hitsausparametrien asetus ja näyttö Optiona tarvitaan 12-napainen liitin RTF2 Jalkakaukosäädin, virta, liitäntäjohdolla Hitsaustapahtuman käynnistys / pysäytys Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws RT1 19POL Kaukosäädin, virta Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws RTG1 19POL Kaukosäädin, virta Esiasennetulla 5 m:n liitäntäjohdolla Työpisteen asetus suoraan hitsauspaikalla Laitesarjalle Tetrix, Picotig 190 AC/DC ja Stick RTP1 19POL Kaukosäädin, pistehitsaus/pulssit Pulssi- piste- ja taukoaika portaattomasti säädettävissä. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix ja Picotig 190 AC/DC RTP2 19POL Kaukosäädin, pistehitsaus/pulssit Pulssi- / taukosuhde (balanssi) säädettävissä 10 % - 90 %. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix ja Picotig 190 AC/DC RTP3 spotarc 19POL Kaukosäädin, spotarc, pistehitsaus/pulssit Pulssi- / taukosuhde (balanssi) säädettävissä 10 % - 90 %. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix ja Picotig 190 AC/DC RTF1 19POL Jalkakaukosäädin, virta, liitäntäjohdolla Hitsaustapahtuman käynnistys / pysäytys Työpisteen asetus suoraan hitsauspaikalla Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws 110

111 TIG-DC-hitsauskoneet Picotig/Tetrix Vaihtoehdot / Tarvikkeet Jäähdytyslaite cool35 U31 Kiertoilmajäähdytysmoduuli ja keskipakopumppu Modulaarinen rakenne, työkaluton asennus cool40 U31 Kiertoilmajäähdytysmoduuli ja keskipakopumppu Modulaarinen rakenne, työkaluton asennus Kuljetusvaunu Trolly 38-2 E Kuljetusvaunu Virtalähteen, jäähdytysmoduulin ja kaasupullon kuljetukseen Tetrix 230, 270, 300, DC sekä Tetrix 230, 300 AC/DC Kuljetusvaunu cool41 U31 Kiertoilmajäähdytysmoduuli ja keskipakopumppu Modulaarinen rakenne, työkaluton asennus Trolly 35-2 Kuljetusvaunu Virtalähteen, jäähdytysmoduulin ja kaasupullon kuljetukseen Tetrix 230, 270, 300, DC sekä Tetrix 230, 300 AC/DC Puikonpidin Trolly 55-2 Kuljetusvaunu Virtalähteen, jäähdytysmoduulin ja kaasupullon kuljetukseen Tetrix 230, 270 DC, Tetrix 230 AC/DC sekä Phoenix ja Taurus 335 EH 35MM² Elektrodijohto Kokonaan asennetut elektrodijohdot u Yksityiskohtaisia teknisiä tietoja löydät internetistä: 111

112 TIG-AC/DC-hitsauskoneet Picotig / Tetrix kannettava Pienemmät TIG AC/DC -voimapakkaukset Picotig / Tetrix kannettava Olipa kyse rakennustyömaasta, asennus-, verstas- tai tuotantotiloista sopiva laite jokaiseen paikkaan. Koska tahansa laajennettavissa jäähdytyslaitteella ja kuljetusvaunulla ilman lisätyökaluja ja ammattihenkilöstöä. Kohokohdat Helppo käyttää paikan päällä Retox-polttimella voidaan kaikki ohjelmat, käyttötavat ja Up/Down-toiminto kutsua esiin napin painalluksella. Vaihtovirtamuodot joka tarpeeseen Yksilölliset hitsausominaisuudet valittavissa vaihtovirran eri muodoilla: Sini - erityisen miellyttävään hiljaiseen yhdistelyyn; puolisuunnikas - yleisasetus lähes kaikkiin käyttöihin; suorakaide - erityisen vaikeisiin tapauksiin AC-Spezial ohuen ja paksun yhteenliittämiseen Helppoa ja varmaa: 1 mm / 10 mm! Luotettavaa liittämistä huomattavan eripaksuisilla alumiinilevyillä: hyvä tunkeuma massiivisempaan levyyn, ei ohuemman levyn läpisulamista. Luotettava sytytys AC: Luotettava sytytys, vakaa valokaari, koska volframielektrodin pään palloutuminen on helposti säädettävissä halkaisijaan sopivaksi. Tämä vähentää myös elektrodin kulumista. DC: Joka sovellukseen sopivat hitsauksen aloitusparametrit. Loputonta tehoa 1-vaiheisessa verkossa Voimakas 230 ampeerin hitsausvirta 230 voltin verkossa, suojamaadoitetulla pistotulpalla (16 ampeerin verkkosulake) 100 % rakennustyömaalle sopiva Täydellinen valinta suurille rakennustyömaille ja kovimpaan asennuskäyttöön. Kytkettäväksi jopa 50 metrin verkkojohdoilla tai suoraan generaattoriin. Suuri verkkojännitteen vaihtelun sietokyky varmistaa täydellisen hitsaustuloksen. 112

113 TIG-AC/DC-hitsauskoneet Picotig / Tetrix kannettava Lisävarusteita ammattilaisille Kaukosäädin ja AC-parametrien asetusmahdollisuus: taajuus, balanssi ja hitsausvirta AC-taajuus Lisäksi tunkeumaa ja sauman leveyttä kontrolloidaan AC-taajuuksilla välillä 50 ja 200 hertsiä Korkea taajuus: kapea sauma ja syvä tunkeuma Alhainen taajuus: leveä hitsipalko AC-balanssi Vaihtovirtaosuuden säädettävä balanssi Positiivinen jakso: hyvä puhdistusvaikutus korkeassa lämpötilassa sulaville oksideille alumiinia hitsattaessa. Negatiivinen jakso: syvä tunkeutuma ja pitkä elektrodien käyttöaika Lisä-pölysuodatin Erittäin vaikeisiin olosuhteisiin (valinnainen). Yhdistele kätevästi ja tarpeen mukaan Yksinkertainen yhdistellä, esim. jäähdytysmoduuliin tai kuljetusvaunuun ilman ammattihenkilöstöä, ilman työkaluja ja hitsauslaitteelle suoritettavia toimenpiteitä. Innovatiivinen ja laajennettavissa tulevaisuuden tarpeisiin. Salamannopea jäähdytysmoduulin vaihto Ainutlaatuinen lukitusjärjestelmä takaa helpon irrotuksen ja lukituksen. Salpa integroituu täysin koteloon eikä ole koholla. Näin ei ole olemassa loukkaantumisen vaaraa. Jäähdytyslaitteet kiertopumpulla Ihanteellinen hitsauspolttimen jäähdytys Loppuun ajateltua: Kotelo ja jäähdytysilman tulo Tuulettimen ohjaus sekä lamellit minimoivat lian pääsyn laitteeseen Uudenaikainen ergonominen kotelo Laitteen etu- ja taustaosa iskunkestävää muovia, jossa pyöristetyt kulmat ja reunat jokaisessa tilanteessa ihanteellinen suoja hitsaajalle ja laitteelle! Käyttöelementit Erityisen tukeva, selkeä ulkonäkö ja suojatusti asennettu Tämä mahdollistaa erityisen helpon käsittelyn 113

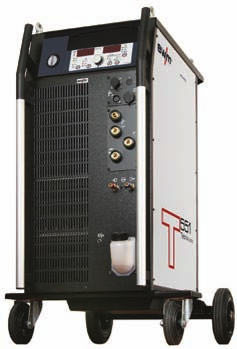

114 TIG-AC/DC-hitsauskoneet Tetrix siirrettävä AC/DC-asiantuntijat - ihanteelliset tuotantoon Tetrix siirrettävä Ainutlaatuisen korkea hitsausvirta - jopa 550 A - AC-käyttötarkoituksiin tuotannossa. Täysdigitaalisten laitteiden innovatiivinen invertterivirtalähde takaa erityisesti monivuorokäytössä jatkuvan hitsauksen ja pitkät käyttöjaksot. Sen korkea hyötysuhde säästää lisäksi huomattavasti energiakustannuksia. Kohokohdat Optimaalisesti sovitettu liikkuva kuumalanka-järjestelmä: - siirrettävä hitsausvirtalähde Tetrix - langansyöttölaite Tetrix Drive - kuumalanka-virtalähde langan esilämmitykseen - kuumalankapoltin, jossa langansyöttö ja kuumalangan kontakti Helppo käyttää paikan päällä Retox-polttimella voidaan kaikki ohjelmat, käyttötavat ja Up/Down-toiminto kutsua esiin napin painalluksella. Kaksipuolinen, samanaikainen AC-hitsaus Kaksi hitsaajaa voi hitsata molemmin puolin ja samanaikaisesti, esim. paksuseinämäiset alumiinilevyt. Synkronointi tapahtuu verkkojännitteen tai isäntä-/orjalaite -periaatteen avulla! Vaihtovirtamuodot joka tarpeeseen Yksilölliset hitsausominaisuudet valittavissa vaihtovirran eri muodoilla: Sini - erityisen miellyttävään hiljaiseen yhdistelyyn; puolisuunnikas - yleisasetus lähes kaikkiin käyttöihin; suorakaide - erityisen vaikeisiin tapauksiin Luotettava sytytys AC: Luotettava sytytys, vakaa valokaari, koska volframielektrodin pään palloutuminen on helposti säädettävissä halkaisijaan sopivaksi. Tämä vähentää DC-elektrodin kulumista: Joka sovellukseen sopivat hitsauksen aloitusparametrit. Itseselitteiset käyttöpaneelit jokaiselle käyttäjälle Classic - kaikki parametrit yhdellä vilkaisulla ja suoraan säädettävissä Comfort - 8 esimääriteltävää hitsaustehtävää usein toistuville hitsaustapahtumille Synergic - yksinuppikäyttö ja 256 esimääriteltävää hitsaustehtävää 114

115 TIG-AC/DC-hitsauskoneet Tetrix siirrettävä AC-Spezial ohuen ja paksun yhteenliittämiseen Helppoa ja varmaa: 1 mm / 10 mm! Luotettavaa liittämistä huomattavan eripaksuisilla alumiinilevyillä: Hyvä tunkeuma massiivisempaan levyyn, ei ohuemman levyn läpisulamista. AC-taajuus Lisäksi tunkeumaa ja sauman leveyttä kontrolloidaan AC-taajuuksilla välillä 50 ja 200 hertsiä Korkea taajuus: kapea sauma ja syvä tunkeuma Alhainen taajuus: leveä hitsipalko Lisävarusteita ammattilaisille Kaukosäädin ja AC-parametrien asetusmahdollisuus: taajuus, balanssi ja hitsausvirta AC-balanssi Vaihtovirtaosuuden säädettävä balanssi Positiivinen jakso: hyvä puhdistusvaikutus korkeassa lämpötilassa sulaville oksideille alumiinia hitsattaessa. Negatiivinen jakso: syvä tunkeutuma ja pitkä elektrodien käyttöaika Helppo pääsy jäähdytysainesäiliöön Ulkopuolella sijaitseva aukko säiliön täyttöön ja täyttömääränäyttö Ohjattu suojaus Vesipumpun lämpösulake Erityisen suuri 12 litran säiliö Helppo käyttöönotto jopa pitkillä välikaapeleilla ja varma käytettävyys korkeissa lämpötiloissa myös pitkien käyttöjaksojen aikana 4 nosturisilmukkaa vakiona 100 % liikuteltava kuljetettaessa tuotantohalleissa ja telakoilla, joissa kohteisiin pääsy on hankalaa Liikkuvuutta kaikkiin paikkoihin Suuret pyörät helpottavat siirtämistä - myös erittäin epätasaisella pinnalla. Sama etu- ja takapyörien raideleveys helpottaa kuljetusta Monitoiminnallinen, ergonominen kahvajärjestelmä Vaivaton käyttää, käytännöllinen pidike letkupaketille, törmäyssuoja 115

116 TIG-AC/DC-hitsauskoneet Yleiskuva - Tetrix-ohjaukset Smart Helppo käyttää kytke päälle ja aloita hitsaus Vain tärkeimmät TIG-parametrit suoraan säädettävissä, muut parametrit on tallennettu valmiiksi ihanteellisesti, mutta niitä voidaan kuitenkin muuttaa tarvittaessa Yksinuppisäätö ja selkeä, itseselitteinen käyttöpaneeli Kaikkien hitsausparametrien helposti toistettava asetus digitaalinäytön avulla AC-parametrit taajuus, balanssi ja volframipuikon läpimitta voidaan säätää säätönupeilla Kohokohdat Samanaikainen kaksipuolinen AC-hitsaus synkronointi syöttöjännitteellä! activarc Tarkka, keskitetty valokaari ja alennettu lämmöntuonti sekä syvä tunkeuma parhaaseen juuren muotoutumiseen Spotmatic 50 %:n säästö silloitusajassa Liitäntämahdollisuus: Kaukosäädin, Up/Down-poltin Classic Klassinen käyttö Hitsausparametrit voidaan asettaa suoraan säätönuppien avulla, myös AC-parametrit taajuus ja balanssi Itseselitteinen käyttöpaneeli Kaikkien hitsausparametrien helposti toistettava asetus digitaalinäytön avulla Kohokohdat Vaihtovirran aaltomuodot joka tarpeeseen: sini puolisuunnikas - suorakaide Samanaikainen kaksipuolinen AC-hitsaus synkronointi syöttöjännitteellä! activarc Tarkka, keskitetty valokaari ja alennettu lämmöntuonti sekä syvä tunkeuma parhaaseen juuren muotoutumiseen TIG-pulssit Hz- ja khz-alueella myös ilman kaukosäädintä ohuille levyille, vaikeille materiaaleille ja erityisiin hitsaustehtäviin Spotmatic 50 %:n säästö silloitusajassa Liitäntämahdollisuus: Kaukosäädin, Up/Down-poltin

117 TIG-AC/DC-hitsauskoneet Yleiskuva - Tetrix-ohjaukset Comfort Taattua mukavuutta kaikki hitsausparametrit säädettävissä Yksinuppisäätö ja selkeä, itseselitteinen käyttöpaneeli LED-käyttäjäohjaus kaikkien hitsausparametrien säätöön 10 JOBia (hitsaustehtävää), käytettävissä myös polttimella Kaikkien hitsausparametrien helposti toistettava asetus digitaalinäytön avulla AC-parametrit taajuus, balanssi ja volframipuikon läpimitta voidaan säätää säätönupeilla Kohokohdat Vaihtovirran aaltomuodot joka tarpeeseen: sini puolisuunnikas - suorakaide AC-Spezial Huomattavan erivahvuisten alumiinilevyjen helppoon liittämiseen, esim. 1 mm ja 10 mm Samanaikainen kaksipuolinen AC-hitsaus synkronointi syöttöjännitteellä! activarc Tarkka, keskitetty valokaari ja alennettu lämmöntuonti sekä syvä tunkeuma parhaaseen juuren muotoutumiseen TIG-pulssit Hz- ja khz-alueella myös ilman kaukosäädintä ohuille levyille, vaikeille materiaaleille ja erityisiin hitsaustehtäviin Spotmatic 50 %:n säästö silloitusajassa Liitäntämahdollisuus: Kaukosäädin, Up/Down- ja Retox-poltin Ihanteellinen myös mekanisoituihin ja automatisoituihin sovelluksiin Synergic Erittäin helppo ja mukava käyttää EWM-TIG-Synergic-ohjauksen ansiosta Synergic-yksinuppisäätö ja selkeä, itseselitteinen käyttöpaneeli Hitsaustehtävän (JOB) valinta ja näyttö LED-käyttäjäohjauksella 256 JOBia (hitsaustehtävää), käytettävissä myös polttimella Kaikkien hitsausparametrien helposti toistettava asetus digitaalinäyttöjen avulla Kohokohdat Ihanteellinen vaihteleviin hitsaustehtäviin valikko-ohjatun JOB (hitsaustehtävä)-valinnan ansiosta materiaalityypin, saumatyypin, volframielektrodin halkaisijan ja hitsausvirran / levyn paksuuden avulla Vaihtovirran aaltomuodot joka tarpeeseen: sini puolisuunnikas - suorakaide AC-Spezial Huomattavan erivahvuisten alumiinilevyjen helppoon liittämiseen, esim. 1 mm ja 10 mm Samanaikainen kaksipuolinen AC-hitsaus synkronointi syöttöjännitteellä tai Master-Slave-periaatteella! TIG-pulssit Hz- ja khz-alueella myös ilman kaukosäädintä ohuille levyille, vaikeille materiaaleille ja erityisiin hitsaustehtäviin Liitäntämahdollisuus: Kaukosäädin, Up/Down- ja Retox-poltin, tietokone hitsaustieto- ja dokumentointiohjelmistoilla Ihanteellinen myös mekanisoituihin ja automatisoituihin sovelluksiin

118 TIG-AC/DC-hitsauskoneet Picotig/Tetrix Picotig 190 AC/DC TG Tetrix 230 AC/DC TM Ohjaukset Picotig AC Smart AC Classic AC Comfort AC Synergic AC Toiminnot TIG MMA puikkohitsaus TIG AC EWM-activArc EWM-spotArc Tekniset tiedot Hitsausvirran asetusalue 5 A A 3 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 35 % 230 A 40 % 190 A 230 A 45 % 60 % 190 A 150 A 180 A 160 A 65 % 100 % 150 A 120 A 150 A 130 A Tyhjäkäyntijännite 43 V 45 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 1 x 16 A 1 x 16 A Syöttöjännite (vaihteluvälit) 1 x 230 V (-40 % %) 1 x 230 V (-40 % %) Suurin liitäntäteho 5,6 kva 5,2 kva Suositeltu generaattoriteho 8,1 kva 7,8 kva Mitat, kone P x L x K 600 x 205 x x 205 x 415 Paino, kone 16,5 kg 17 kg Paino, jäähdytyslaite Suojausluokka IP 23 IP 23 Eristysluokka F F Jäähdytysteho Säiliön tilavuus Virtaus Maks. lähtöpaine Standardit IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 118

119 TIG-AC/DC-hitsauskoneet Picotig/Tetrix Tetrix 230 AC/DC TM Tetrix 300 AC/DC TM Tetrix 300 AC/DC TM 3 A A 5 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 230 A 230 A 300 A 300 A 300 A 300 A 180 A 160 A 270 A 270 A 270 A 270 A 150 A 130 A 220 A 210 A 220 A 210 A 45 V 100 V 100 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 1 x 16 A 3 x 16 A 3 x 16 A 1 x 230 V (-40 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 5,2 kva 8,3 kva 8,3 kva 7,8 kva 16,4 kva 16,4 kva 600 x 205 x x 240 x x 240 x kg 36,5 kg 36,5 kg 14 kg 15 kg IP 23 IP 23 IP 23 F, H F H, F 800 W (1l/min) 800 W (1l/min) 4 l 4,5 l 5 l/min 5 l/min 3,5 bar 3,5 bar IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A 119

120 TIG-AC/DC-hitsauskoneet Picotig/Tetrix Tetrix 351 AC/DC FW Tetrix 451 AC/DC FW Ohjaukset Picotig AC Smart AC Classic AC Comfort AC Synergic AC Toiminnot TIG MMA puikkohitsaus TIG AC EWM-activArc EWM-spotArc Tekniset tiedot Hitsausvirran asetusalue 5 A A 5 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 60 % 350 A 80 % 350 A 450 A 100 % 320 A 300 A 450 A 420 A Tyhjäkäyntijännite 100 V 80 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 25 A 3 x 35 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Suurin liitäntäteho 10,6 kva 15,9 kva Suositeltu generaattoriteho 20,5 kva 29,1 kva Langansyöttöpyörät Langannopeus Mitat, kone P x L x K 1100 x 455 x x 690 x 1195 Mitat, langansyöttö PxLxK Paino, kone 132 kg 181,5 kg Paino, langansyöttö Suojausluokka IP 23 IP 23 Eristysluokka H H Jäähdytysteho 1500 W (1l/min) 1500 W (1l/min) Säiliön tilavuus 12 l 12 l Virtaus 5 l/min 5 l/min Maks. lähtöpaine 3,5 bar 3,5 bar Standardit IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 120

121 TIG-AC/DC-hitsauskoneet Picotig/Tetrix Tetrix 551 AC/DC FW Tetrix 551 AC/DC AW FW Tetrix 551 AC/DC AW FW 5 A A 5 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 550 A 550 A 550 A 550 A 550 A 550 A 520 A 520 A 520 A 450 A 420 A 450 A 420 A 450 A 420 A 80 V 80 V 80 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 35 A 3 x 35 A 3 x 35 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 22,2 kva 22,2 kva 22,2 kva 39,4 kva 39,4 kva 39,4 kva 4 4 0,2 m/min - 10 m/min 0,2 m/min - 10 m/min 1080 x 690 x x 690 x x 690 x x 300 x x 300 x ,5 kg 184,5 kg 184,5 kg 13,7 kg 13,7 kg IP 23 IP 23 IP 23 H H H 1500 W (1l/min) 1500 W (1l/min) 1500 W (1l/min) 12 l 12 l 12 l 5 l/min 5 l/min 5 l/min 3,5 bar 3,5 bar 3,5 bar IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A 121

122 TIG-AC/DC-hitsauskoneet Picotig/Tetrix Vaihtoehdot / Tarvikkeet Vaihtoehdot / Tarvikkeet Langan esilämmityslaite Langansyöttölaite spotarc-pistehitsauspoltin Vakiopoltin 5-napainen Toimintapoltin 12-napainen Tetrix 270 Hotwire TIG-vakiovirtayksikkö langan esilämmitykseen 5-270A, kannettava, liitäntäkaapeli Tetrix drive 4L Langansyöttölaite, vesi, Euro-keskusliit. Käyttöön tarvitaan demodulaarinen Tetrix-virtalähde, jossa on liitäntämahdollisuus langansyöttölaitteille! Kelatyyppi D300 SPOTARC TIG 18 W 5P 4M TIG-pistehitsauspoltin, vesijäähdytteinen Pistehitsauspoltin, hitsaussuuttimet pienhitsille, reunahitsille ja tasasaumalle, sisältää säätötulkin TIG 150 GD 5P 2T 4M TIG-hitsauslaite, kaasujäähdytteinen Kaksoispainike TIG 200 GD 5P 2T 4M TIG-hitsauslaite, kaasujäähdytteinen Kaksoispainike TIG 260 WD 5P 2T 4M TIG-hitsauspoltin, vesijäähdytteinen Kaksoispainike TIG 450 WD 5P 2T 4M TIG-hitsauspoltin, vesijäähdytteinen Kaksoispainike TIG 450SC WD 5P 2T HFL 4M TIG-hitsauspoltin, vesijäähdytteinen Kaksoispainike TIG 150 GD 12P RETOX HFL 4M TIG-toimintapoltin, Retox, kaasujäähdytteinen Ohjelmien, hitsausvirran ja muiden hitsausparametrien asetus ja näyttö Optiona tarvitaan 12-napainen liitin TIG 200 GD 12P RETOX HFL 4M TIG-toimintapoltin, Retox, kaasujäähdytteinen Ohjelmien, hitsausvirran ja muiden hitsausparametrien asetus ja näyttö Optiona tarvitaan 12-napainen liitin Toimintapoltin 12-napainen Kaukosäädin Kaukosäädin, 19-napainen TIG 260 WD 12P RETOX HFL 4M TIG-toimintapoltin, Retox, vesijäähdytteinen Ohjelmien, hitsausvirran ja muiden hitsausparametrien asetus ja näyttö Optiona tarvitaan 12-napainen liitin TIG 450 WD 12P RETOX HFL 4M TIG-toimintapoltin, Retox, vesijäähdytteinen Ohjelmien, hitsausvirran ja muiden hitsausparametrien asetus ja näyttö Optiona tarvitaan 12-napainen liitin TIG 450SC WD 12P RETOX HFL 4M TIG-toimintapoltin, Retox, vesijäähdytteinen Ohjelmien, hitsausvirran ja muiden hitsausparametrien asetus ja näyttö Optiona tarvitaan 12-napainen liitin RTF2 Jalkakaukosäädin, virta, liitäntäjohdolla Hitsaustapahtuman käynnistys / pysäytys Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws RT1 19POL Kaukosäädin, virta Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws RTG1 19POL Kaukosäädin, virta Esiasennetulla 5 m:n liitäntäjohdolla Työpisteen asetus suoraan hitsauspaikalla Laitesarjalle Tetrix, Picotig 190 AC/DC ja Stick RTAC1 19POL Kaukosäädin, virta/balanssi/taajuus AC-balanssi (positiivisten/negatiivisten puoliaaltojen suhde) säädettävissä +15 % %. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Kaikille Tetrix AC/DC-laitteille (paitsi Tetrix 230 AC/ DC) RT PWS1 19POL Kaukosäädin, alamäkihitsi, virran napaisuuden vaihto Työpisteen asetus suoraan hitsauspaikalla Kaikille Tetrix AC/DC-laitteille (paitsi Tetrix 230 AC/ DC), sekä Pico 300 cel PWS:lle RTP1 19POL Kaukosäädin, pistehitsaus/pulssit Pulssi- piste- ja taukoaika portaattomasti säädettävissä. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix ja Picotig 190 AC/DC 122

123 TIG-AC/DC-hitsauskoneet Picotig/Tetrix Vaihtoehdot / Tarvikkeet Kaukosäädin, 19-napainen Jäähdytyslaite RTP2 19POL Kaukosäädin, pistehitsaus/pulssit Pulssi- / taukosuhde (balanssi) säädettävissä 10 % - 90 %. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix ja Picotig 190 AC/DC RTP3 spotarc 19POL Kaukosäädin, spotarc, pistehitsaus/pulssit Pulssi- / taukosuhde (balanssi) säädettävissä 10 % - 90 %. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix ja Picotig 190 AC/DC RTF1 19POL Jalkakaukosäädin, virta, liitäntäjohdolla Hitsaustapahtuman käynnistys / pysäytys Työpisteen asetus suoraan hitsauspaikalla Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws cool35 U31 Kiertoilmajäähdytysmoduuli ja keskipakopumppu Modulaarinen rakenne, työkaluton asennus Kuljetusvaunu Trolly 35-2 Kuljetusvaunu Virtalähteen, jäähdytysmoduulin ja kaasupullon kuljetukseen Tetrix 230, 270, 300, DC sekä Tetrix 230, 300 AC/DC Trolly 38-2 E Kuljetusvaunu Virtalähteen, jäähdytysmoduulin ja kaasupullon kuljetukseen Tetrix 230, 270, 300, DC sekä Tetrix 230, 300 AC/DC Trolly 55-2 Kuljetusvaunu Virtalähteen, jäähdytysmoduulin ja kaasupullon kuljetukseen Tetrix 230, 270 DC, Tetrix 230 AC/DC sekä Phoenix ja Taurus 335 cool40 U31 Kiertoilmajäähdytysmoduuli ja keskipakopumppu Modulaarinen rakenne, työkaluton asennus Puikonpidin EH 35MM² Elektrodijohto Kokonaan asennetut elektrodijohdot u Yksityiskohtaisia teknisiä tietoja löydät internetistä: 123

124 Plasma-DC- ja AC/DC-hitsauskoneet microplasma/tetrix microplasma 20 microplasma 50 Ohjaukset microplasma Classic DC Comfort DC Synergic DC Synergic AC/DC Toiminnot Plasma EWM-activArc EWM-spotArc MMA puikkohitsaus TIG AC/DC TIG AC Tekniset tiedot Hitsausvirran asetusalue 0,1 A - 20 A 0,1 A - 50 A Pilottikaaren virta 1 A - 10 A 1 A - 10 A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 35 % 100 % 20 A 50 A Tyhjäkäyntijännite 95 V 95 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 1 x 16 A 1 x 16 A Syöttöjännite (vaihteluvälit) 1 x 230 V (-40 % %) 1 x 230 V (-40 % %) Suurin liitäntäteho 0,85 kva 1,6 kva Suositeltu generaattoriteho Mitat, kone P x L x K 520 x 550 x x 550 x 480 Paino, kone 50 kg 50 kg Paino, jäähdytyslaite Suojausluokka IP 23 IP 23 Eristysluokka H H Jäähdytysteho Säiliön tilavuus Virtaus Maks. lähtöpaine Standardit IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 124

125 Plasma-DC- ja AC/DC-hitsauskoneet microplasma/tetrix microplasma 120 Tetrix 150 Plasma 0,5 A A 5 A A 1 A - 10 A 5 A - 25 A 25 C 40 C 25 C 40 C 120 A 70 A 150 A 95 V 100 V 50 Hz / 60 Hz 50 Hz / 60 Hz 1 x 16 A 3 x 16 A 1 x 230 V (-40 % %) 3 x 400 V (-25 % %) 4,1 kva 5,9 kva 7,9 kva 520 x 550 x x 500 x kg 158 kg 34 kg IP 23 IP 23 H H 1200 W (1l/min) 7 l 5 l/min 3,5 bar IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A 125

126 Plasma-DC- ja AC/DC-hitsauskoneet microplasma/tetrix Tetrix 300 Plasma Ohjaukset microplasma Classic DC Comfort DC Synergic DC Synergic AC/DC Toiminnot Plasma EWM-activArc EWM-spotArc MMA puikkohitsaus TIG AC/DC TIG AC Tekniset tiedot Hitsausvirran asetusalue 5 A A Pilottikaaren virta 5 A - 25 A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 40 % 45 % 60 % 65 % 100 % 300 A Tyhjäkäyntijännite 90 V Verkkotaajuus 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 35 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-25 % %) Suurin liitäntäteho 14 kva Suositeltu generaattoriteho 18,9 kva Mitat, kone P x L x K 1050 x 500 x 1325 Paino, kone 158 kg Paino, jäähdytyslaite 34 kg Suojausluokka IP 23 Eristysluokka H Jäähdytysteho 1200 W (1l/min) Säiliön tilavuus 7 l Virtaus 5 l/min Maks. lähtöpaine 3,5 bar Standardit IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 126

127 Plasma-DC- ja AC/DC-hitsauskoneet microplasma/tetrix Tetrix 400 Plasma Tetrix 350 AC/DC Plasma 5 A A 5 A A 5 A - 25 A 5 A - 25 A 25 C 40 C 25 C 40 C 400 A 350 A 400 A 380 A 350 A 325 A 380 A 330 A 320 A 260 A 260 A 92 V 95 V 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 35 A 3 x 25 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 20,7 kva 15 kva 28 kva 20,5 kva 1050 x 500 x x 500 x kg 163 kg 34 kg 34 kg IP 23 IP 23 H F, H 1200 W (1l/min) 1200 W (1l/min) 7 l 7 l 5 l/min 5 l/min 3,5 bar 3,5 bar IEC ; -3; -10 / CE / S-varoitusmerkki / EMC-luokka A 127

128 Plasma-DC- ja AC/DC-hitsauskoneet microplasma/tetrix Vaihtoehdot / Tarvikkeet Vaihtoehdot / Tarvikkeet Poltin PHB 50 26A 3M Plasma-käsihitsauspoltin, 26 A Kompakti polttimen muoto ja pieni polttimeen pään halkaisija optimaaliseen käsittelyyn suurimmalla mahdollisella teholla PHB 50 50A 3M Plasma-käsihitsauspoltin, 50 A Kompakti polttimen muoto ja pieni polttimeen pään halkaisija optimaaliseen käsittelyyn suurimmalla mahdollisella teholla PWH 100 3M Plasma käsihitsauspoltin Plasmasuutinten suurempi kuormitettavuus optimoidun jäähdytysjärjestelmän ansiosta Kompakti polttimen muoto ja pieni polttimeen pään halkaisija optimaaliseen käsittelyyn suurimmalla mahdollisella teholla PWH 150 4M Plasma käsihitsauspoltin Plasmasuutinten suurempi kuormitettavuus optimoidun jäähdytysjärjestelmän ansiosta Kompakti polttimen muoto ja pieni polttimeen pään halkaisija optimaaliseen käsittelyyn suurimmalla mahdollisella teholla Kaukosäädin, 19-napainen Jäähdytyslaite RTP2 19POL Kaukosäädin, pistehitsaus/pulssit Pulssi- / taukosuhde (balanssi) säädettävissä 10 % - 90 %. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix ja Picotig 190 AC/DC RTP3 spotarc 19POL Kaukosäädin, spotarc, pistehitsaus/pulssit Pulssi- / taukosuhde (balanssi) säädettävissä 10 % - 90 %. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix ja Picotig 190 AC/DC RTF1 19POL Jalkakaukosäädin, virta, liitäntäjohdolla Hitsaustapahtuman käynnistys / pysäytys Työpisteen asetus suoraan hitsauspaikalla Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws RK 1 Vastapäivään kiertävä jäähdytin Kaukosäädin, 14-napainen FR21 14POL Poljinkaukosäädin, virta Työpisteen asetus suoraan hitsauspaikalla Microplasma-laitesarjalle FRP10 14POL Kaukosäädin, pulssi/piste Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Microplasma-laitesarjalle FRP15 14POL Kaukosäädin, pulssit Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Microplasma-laitesarjalle Kuljetusvaunu cool71 U43 Kiertoilmajäähdytysmoduuli ja keskipakopumppu Modulaarinen rakenne, työkaluton asennus UK 500 Kiertoilmajäähdytyslaite Trolly 70-3 DF Kuljetusvaunu Virtalähteen, kolmen moduulin ja kahden kaasupullon kuljetukseen Laitesarjalle Tetrix Plasma Kaukosäädin, 19-napainen RT1 19POL Kaukosäädin, virta Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws RTP1 19POL Kaukosäädin, pistehitsaus/pulssit Pulssi- piste- ja taukoaika portaattomasti säädettävissä. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix ja Picotig 190 AC/DC Kaasuvirtauksen säätölaitteet Tetrix-plasmalaitteille ilman digitaalista kaasunsäätelyä GDE2 Kaasun mittausyksikkö 2 kaasumäärämittarilla 128

129 Plasma-DC- ja AC/DC-hitsauskoneet microplasma/tetrix Vaihtoehdot / Tarvikkeet Kaasuvirtauksen säätölaitteet Tetrix-plasmalaitteille ilman digitaalista kaasunsäätelyä GDE2.1 Kaasun mittausyksikkö 2 kaasumäärämittarilla Kaasuvirtauksen säätölaitteet Tetrix-plasmalaitteille ilman digitaalista kaasunsäätelyä GDE3 Kaasun mittausyksikkö 3 kaasumäärämittarilla u Yksityiskohtaisia teknisiä tietoja löydät internetistä: 129

130 Puikkohitsaus-DC-koneet Pico 162 / Pico 180 Kevyt, kestävä ja pieni Pico 162 Pico 180 Pico 162 ja 180, EWM:n minikokoiset voimalaitokset, ovat tuskin kenkälaatikkoa suurempia ja todellisia voimanpesiä. Nämä puikkospesialistit laittavat standardit uusiksi, jopa 160/180 ampeerin tehollaan, erinomaisilla hitsausominaisuuksillaan, laajalla verkkojännitealueellaan ja helpolla käsiteltävyydellään. Yleiskäyttöinen: Pico 162 MV (monijännitemalli) tunnistaa maakohtaiset verkkojännitteet V automaattisesti. Kohokohdat Tarttumisenesto ja Arcforce hitsaa kuin ammattilainen Äärimmäisen helppoa hitsausta: Valokaari palaa rauhallisesti, puikko ei pala kiinni eikä hehku. Täydellistä hitsiä myös paksuilla elektrodeilla Jopa 4 mm:n puikoilla ei mikään ongelma Picolle. Modernein invertteritekniikka ja erinomainen säätödynamiikka saavat aikaan vakaan valokaaren. Myös liittäminen vaikeasti hitsattavilla rutiili- tai rutiili-selluloosapuikoilla onnistuu näin ongelmitta. Kevyt, helppo liikutella ja kuljettaa mukana Helppo kuljettaa jokaiseen työkohteeseen. Erittäin pieni ja kevyt, luja muovikotelointi: tämä kone voidaan helposti kuljettaa mukana tikapuilla tai ahtailla telineillä. 100 % rakennustyömaalle sopiva Täydellinen valinta suurille rakennustyömaille ja kovimpaan asennuskäyttöön. Kytkettäväksi jopa 50 metrin verkkojohdoilla tai suoraan generaattoriin. Suuri verkkojännitteen vaihtelun sietokyky varmistaa täydellisen hitsaustuloksen. Luotettava, varma, kuluja säästävä Kaikki elektroniset osat ovat erityisen hyvin pölyltä suojattuja. Sisäosien pölyyntyminen vähenee myös merkittävästi lämpötilaohjatun tuulettimen ansiosta. Monikäyttöinen, huoltovapaa, luotettava ja siten kustannustehokas ratkaisu! Arcforce: Säätö kaikille puikoille Arcforce tarjoaa ihanteelliset hitsausominaisuudet kaikentyyppisille puikoille. Ei oikosulkuja, ei edes rutiili-selluloosapuikoilla. 130

131 Puikkohitsaus-DC-koneet Pico 162 / Pico 180 Pico 162: Eristävä suojavaippa on laitteen täydellinen suoja kovissa olosuhteissa. Se on kevyt, kestävä ja suojavaipan voi helposti jälkivarustaa muutamalla otteella. Yhdistettynä valinnaiseen likasuodattimeen suojaat näin laitteesi parhaalla mahdollisella tavalla epäpuhtauksia vastaan. Mittauksen mukainen tyhjäkäyntijännite sopii käytettäväksi missä tahansa maailmalla VRD-toiminto (voltage reduction device) alentaa tyhjäkäyntijännitteen turvalliselle tasolle. Tämä vaihtoehto täyttää paikalliset määräykset ja standardit kaikkialla maailmassa. Ylijännitesuoja. Ei laitteen vaurioita virheellisesti 400 V:n verkkojännitteeseen liitettäessä Kuuma-aloituksella parasta laatua Muuntuva kuuma-aloitustoiminto (virta ja aika säädettävissä) sytyttää ja sulattaa puikot varmasti ja huolehtii näin sauman huippulaadusta aivan alusta alkaen. Tämä ratkaisu siirtää liitosvirheet ja kylmäjuoksut historiaan ja ylimittaiset hitsit vähenevät merkittävästi. Erittäin mukava kantaa Tukeva ja mukava kantohihna, kapea ja miellyttävä muoto Uudenaikainen ergonominen kotelo Laitteen etu- ja taustaosa iskunkestävää muovia, jossa pyöristetyt kulmat ja reunat Särkymätön Sivulevyt pulverimaalattua alumiinilevyä Älykäs kotelon rakenne Optimoitu ilmanohjaus pitkää käyttöjaksoa varten Käyttöelementit Erittäin tasapainoinen, selkeä ja suojattu esillepano Varma ja luotettava Sisäänrakennetut lämpötilavahdit suojaavat ylikuormitukselta 131

132 Puikkohitsaus-DC-koneet Pico 300 / Stick 350 Kompakti, särkymätön ja monipuolisesti käytettävissä Pico 300 Stick 350 Ammattilaisten metallikuoriset puikkohitsauslaitteet tarjoavat täydellisen ratkaisun arjen koviin asennustöihin ja rakennustyömaille. Jopa pitkillä verkkojohdoilla ja generaattorikäytössä hitsauspuikot syttyvät varmasti. EWM-invertteritekniikka ja digitaalinen ohjaus huolehtivat vakaasta valokaaresta ja siten ongelmattomasta hitsauksesta myös erikoispuikoilla. CEL-mallit ovat 100-prosenttisesti luotettavia selluloosapuikoilla tehtäviin alamäkihitseihin. Kohokohdat Ihanteellinen jokaiselle rakennustyömaalle Kapea muoto ja helppo kuljetus tukevan tangon avulla täydellinen kumppani jokaiselle työmaalle. Verkkovirran vaihtelut eivät ole mikään ongelma EWM-virtalähteille. Hitsaat varmasti myös heikossa verkossa tai erikoispitkillä kaapeleilla. Hyvin suunniteltu tuuletus mahdollistaa pitkät käyttöjaksot ja suojaa lisäksi pölyltä. Tarttumisenesto ja Arcforce hitsaa kuin ammattilainen Äärimmäisen helppoa hitsausta: Valokaari palaa rauhallisesti, puikko ei pala kiinni eikä hehku. Syttymisvarma ja erinomaiset hitsausominaisuudet Digitaalinen invertteritekniikka tarjoaa kaikille puikkotyypeille ihanteelliset valokaariominaisuudet, varman, vakaan valokaaren ja hyvin hallittavan metallisulan. Korkea tyhjäkäyntijännite ja kuuma-aloitustoiminto ovat takuuna varmoille sytytyksille. Kuuma-aloituksella parasta laatua Muuntuva kuuma-aloitustoiminto (virta ja aika säädettävissä) sytyttää ja sulattaa puikot varmasti ja huolehtii näin sauman huippulaadusta aivan alusta alkaen. Tämä ratkaisu siirtää liitosvirheet ja kylmäjuoksut historiaan ja ylimittaiset hitsit vähenevät merkittävästi. Luotettava, varma, kuluja säästävä Kaikki elektroniset osat ovat erityisen hyvin pölyltä suojattuja. Sisäosien pölyyntyminen vähenee myös merkittävästi lämpötilaohjatun tuulettimen ansiosta. Monikäyttöinen, huoltovapaa, luotettava ja siten kustannustehokas ratkaisu! Arcforce: Säätö kaikille puikoille Arcforce tarjoaa ihanteelliset hitsausominaisuudet kaikentyyppisille puikoille. Ei oikosulkuja, ei edes rutiili-selluloosapuikoilla. 132

133 Puikkohitsaus-DC-koneet Pico 300 / Stick 350 Mittauksen mukainen tyhjäkäyntijännite sopii käytettäväksi missä tahansa maailmalla VRD-toiminto (voltage reduction device) alentaa tyhjäkäyntijännitteen turvalliselle tasolle. Tämä vaihtoehto täyttää paikalliset määräykset ja standardit kaikkialla maailmassa. Tarttumisenesto ja Arcforce - vahva tiimi Hitsauksen aikana Arcforce estää elektrodien kiinnipalamisen metallisulassa. Jos elektrodit tästä huolimatta palavat kiinni, tarttumisenesto kytkee automaattisesti minimivirralle, estää näin hehkumisen ja säilyttää elektrodin käyttökelpoisena. Ei putkilinjaa ilman Pico/Stick CEL:iä 100 % varmuus hitsattaessa alamäkihitsejä selluloosapuikoilla. Vapaa napaisuuden valinta Emäksiset tai selluloosapuikot toimivat paremmin, kun työkappale on miinusnavassa. PICO/STICK PWS -kaukosäätimillä hitsaaja voi päättää napaisuuden suoraan työpaikalla. Helppo kuljettaa Kätevät kantokahvat, tukeva tanko ja kantohihna, kapea ja miellyttävä muotoilu Metallikotelo: luja ja kestävä Ihanteellinen rakennustyömaille, pulverimaalattua teräslevyä, fosfatoitu estämään korroosiota, iskun- ja naarmuuntumisenkestävä ja silti erittäin kevyt Loppuun asti harkittu koteloinnin rakenne Pöly pysyy ulkopuolella: läpivirtaava suljettu kotelo, korotetut jäähdytysilman virtausaukot lamelliritilällä varustettuna Varma ja luotettava Sisäänrakennetut lämpötilavahdit suojaavat ylikuormitukselta ja pidentävät käyttöjaksoa Yksinkertainen hitsauskoneensäätö Kaikki yhdellä silmäyksellä: itseselitteinen, yksinuppikäytöllä, näyttö, monipuoliset toiminnot Paras suojaus Säätönupit ja liittimet suojattu vaurioilta upottamalla ne reunoja syvemmälle 133

134 Puikkohitsaus-DC-koneet Pico/Stick/Taurus Pico 162 Pico 162 MV Ohjaukset Pico 162 (MV) Stick 350 cel (pws) Pico 300 cel (pws) Pico 180 Taurus Basic Toiminnot MMA puikkohitsaus TIG Talttaus Tekniset tiedot Hitsausvirran asetusalue 10 A A 10 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 25 % 30 % 35 % 150 A 150 A 50 % 150 A 150 A 60 % 120 A 120 A 100 % 120 A 100 A 120 A 100 A Tyhjäkäyntijännite 105 V 105 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 1 x 16 A 1 x 16 A, 1 x 25 A Syöttöjännite (vaihteluvälit) 1 x 230 V (-40 % %) 1 x 230 V (-40 % %), 1 x 115 V (-15 % %) Suurin liitäntäteho 5,5 kva 5,5 kva Suositeltu generaattoriteho 7,5 kva 7,5 kva Mitat, kone P x L x K 430 x 115 x x 115 x 225 Paino, kone 4,8 kg 5,1 kg Suojausluokka IP 23 IP 23 Eristysluokka H H Standardit IEC ; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 134

135 Puikkohitsaus-DC-koneet Pico/Stick/Taurus Pico 180 Pico 300 cel Pico 300 cel pws 5 A A 10 A A 10 A A 25 C 40 C 25 C 40 C 25 C 40 C 180 A 300 A 300 A 180 A 300 A 300 A 140 A 130 A 250 A 220 A 250 A 220 A 130 A 120 A 190 A 170 A 190 A 170 A 100 V 100 V 100 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 1 x 20 A 3 x 16 A 3 x 16 A 1 x 230 V (-40 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 7,2 kva 12,1 kva 12,1 kva 9,7 kva 16,4 kva 16,4 kva 470 x 135 x x 185 x x 185 x 445 8,9 kg 16,5 kg 23,5 kg IP 23 IP 23 IP 23 H H H IEC ; -10 / CE / S-varoitusmerkki / EMC-luokka A 135

136 Puikkohitsaus-DC-koneet Pico/Stick/Taurus Stick 350 cel Stick 350 cel pws Ohjaukset Pico 162 (MV) Stick 350 cel (pws) Pico 300 cel (pws) Pico 180 Taurus Basic Toiminnot MMA puikkohitsaus TIG Talttaus Tekniset tiedot Hitsausvirran asetusalue 20 A A 20 A A Käyttöjakso ympäristön lämpötilassa 25 C 40 C 25 C 40 C 30 % 350 A 350 A 40 % 60 % 250 A 250 A 100 % 190 A 190 A Tyhjäkäyntijännite 95 V 95 V Verkkotaajuus 50 Hz / 60 Hz 50 Hz / 60 Hz Verkkosulake (hidas) 3 x 25 A 3 x 25 A Syöttöjännite (vaihteluvälit) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Suurin liitäntäteho 17,8 kva 17,8 kva Suositeltu generaattoriteho 23,7 kva 23,7 kva Mitat, kone P x L x K 700 x 230 x x 230 x 455 Paino, kone 35,5 kg 37,5 kg Suojausluokka IP 23 IP 23 Eristysluokka H H Standardit IEC ; -10 / CE / S-varoitusmerkki / EMC-luokka A QR Code 136

137 Puikkohitsaus-DC-koneet Pico/Stick/Taurus Taurus 405 TDM Taurus 505 TDM 5 A A 5 A A 25 C 40 C 25 C 40 C 500 A 500 A 400 A 400 A 450 A 420 A 390 A 360 A 390 A 360 A 80 V 80 V 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 35 A 3 x 35 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 17,5 kva 24,6 kva 25 kva 35 kva 624 x 298 x x 298 x kg 45 kg IP 23 IP 23 H H IEC ; -10 / CE / S-varoitusmerkki / EMC-luokka A 137

138 Puikkohitsaus-DC-koneet Pico/Stick/Taurus Vaihtoehdot / Tarvikkeet Vaihtoehdot / Tarvikkeet TIG-poltin, kaasun kääntöventtiili Talttaus Kaukosäädin Kaukosäädin, 14-napainen TIG 17 GDV 4M TIG-hitsauspoltin, kaasun sulkuventtiili, kaasujäähdytteinen, erillisliitäntä TIG 26 GDV 4M TIG-hitsauspoltin, kaasun sulkuventtiili, kaasujäähdytteinen, erillisliitäntä GT 600 SKK95 Talttaimet Paineilmatalttaimet metallien erotukseen u Sopivat hiilipuikot löytyvät hinnaston luvusta Varusteet! RTF2 Jalkakaukosäädin, virta, liitäntäjohdolla Hitsaustapahtuman käynnistys / pysäytys Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws FR30 14POL Kaukosäädin, virta Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Stick 350 cel:lle ja Stick 350 cel PWS:lle FR30PWS 14POL Kaukosäädin, virran napaisuuden vaihto Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Stick 350 cel PWS:lle FRF30 14POL Kaukosäädin, alamäkihitsi, virta Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Stick 350 cel:lle ja Stick 350 cel PWS:lle FRF30 PWS 14POL Kaukosäädin, alamäkihitsi, virran napaisuuden vaihto Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Stick 350 cel PWS:lle Kaukosäädin, 14-napainen Kaukosäädin, 19-napainen Kuljetusvaunu Puikonpidin FR35 14POL Kaukosäädin, kuuma-aloitus Kuuma-aloitusvirta säädettävissä potentiometrillä portaattomasti prosentteina maksimaalisesta päävirrasta. Kuuma-aloitusaika säädettävissä potentiometrillä portaattomasti 0-2 s. Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Stick 350 cel:lle ja Stick 350 cel PWS:lle RT1 19POL Kaukosäädin, virta Työpisteen asetus suoraan hitsauspaikalla Kestävä metallikotelo, jossa kumijalat, kiinnityssanka ja pitomagneetti Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws RT PWS1 19POL Kaukosäädin, alamäkihitsi, virran napaisuuden vaihto Työpisteen asetus suoraan hitsauspaikalla Kaikille Tetrix AC/DC-laitteille (paitsi Tetrix 230 AC/ DC), sekä Pico 300 cel PWS:lle RTF1 19POL Jalkakaukosäädin, virta, liitäntäjohdolla Hitsaustapahtuman käynnistys / pysäytys Työpisteen asetus suoraan hitsauspaikalla Laitesarjalle Tetrix, Picotig 190 AC/DC, Pico 180 ja Pico 300 cel / cel pws Trolly 39-1 Kuljetusvaunu Virtalähteen kuljettamiseen Phoenix 405 / 505:lle ja Taurus 405 / 505:lle EH 16MM² Elektrodijohto Kokonaan asennetut elektrodijohdot u Yksityiskohtaisia teknisiä tietoja löydät internetistä: 138

139 EWM Virtual Welding Trainer Opi hitsaamaan helposti, nopeasti, turvallisesti. Uusi Kohokohdat Yleinen, käytännönläheinen hitsausopetus helposti, nopeasti ja turvallisesti MIG/MAG, TIG ja puikko Tehokasta opiskelua näyttöpäätteellä ei lisävarusteita, kuten työkappaletta tai kypärää Intuitiivinen valikon seuranta polttimella ei tarvita hiirtä eikä näppäimistöä Korkeatasoinen oppimisvaikutus oman valvonnan kautta Jopa 35 % säästö korvaa vaativan, kalliin koehitsauksen ja minimoi koulutuksen materiaalikulut Säästää ympäristöä ja resursseja Sovellusalueet Opetus ja jatkokoulutus Virkistää ja syventää hitsausosaamista Harjoittele uusia hitsaustehtäviä Testaa ja harjoita valmistusmenetelmiä Optimoi tuotantovaiheet

140 Järjestelmävaihtoehdot Virtual Welding Trainer LT Mobiili versio koulutukseen ja harjoitteluun paikan päällä Virtual Welding Trainer WB Kiinteä malli koulutus- ja harjoituskeskuksiin Virtuaalisen harjoitusjärjestelmän periaatteellinen kokoaminen Opintosuunnitelman laatiminen, tehtävien antaminen Reaaliaikaiset tiedot, tulokset, oppimisen eteneminen Kouluttaja Opiskelija Ratkaisu useille koulutusasemille Koluttajilla on aina mahdollisuus katsoa tulevat tiedot palvelimen tai myös internetin kautta. Koulutuskeskus Työpenkki Palvelin Muisti LITE

141 Parempi huomiointi Virheen korjaus klassinen virtuaalinen Hitsaus Opiskelija Hitsaus Opiskelija ja kouluttaja Vika Vika Opiskelija Jatkuva ylläpito ja parantaminen Opiskelija ja kouluttaja Analyysi ja neuvonta Opiskelija ja kouluttaja Analyysi ja neuvonta Opiskelija ja kouluttaja EWM Virtual Welding Trainerin edut Multilahjakkuus - MIG/MAG, TIG, puikko harjoittele kaikkia yleisimpiä menetelmiä - Vaatimusten mukaan, käytännönläheisesti ja realistisesti - Simuloi sulaavia elektrodeja ja hitsauslisäaineita - Harjoittelu todellisilla työvälineillä Yksilöllinen konfiguraatio - Prosessin valinta, saumatyyppi, asento ja paikka sekä hitsaussuunta - Yksilöllisesti säädettävä toleranssialue täydelliseen käyttäjälle suunnitellun hitsaustehtävän laatimiseen Taloudellinen, ympäristöystävällinen ja tehokas koulutus - Ei materiaalikuluja työkappaleeseen, lisäaineisiin, suojakaasuun - Päästötön ja resursseja säästävä % opetteluaikaa ilman pitkiä kokoamis- ja varustusaikoja Erityisesti kouluille -Yksilöllisten hitsaustehtävien luominen - Yksinkertainen ja nopea analyysi selkeällä tulosten esityksellä Perusteellista oppimista harjoittelutila - Neljä kappaletta nopeaan edistykseen: nopeus, kulma ja etäisyys työkappaleeseen sekä hitsaussuunta - Välitön korjaus kolmiulotteisen liikkeen kirjauksen, näkyvän avun ja todellisten kaariäänien avulla Käyttäjäkohtainen syvennys tarkastustila - Tehtävien kertaus ilman näkyvää apua opintosuunnitelman harjoituspäämäärien mukaisesti Monipuolinen ja joustava - Hitsaus asennoissa PA, PB, PC, PF, PG - Erilaisten teknikoiden, sauman muotojen ja liikkeiden oppiminen Ohjaava ja verkostoon sopiva - Senhetkisten harjoitusten jatkuva seuranta ja valvonta - Edistyksen katsaus - Yksinkertainen virheanalyysi - Keskeinen tietojen tallennus - Hitsaustulosten päivitys reaaliajassa Intuitiivinen ja kattava näyttö -Käyttäjäystävällinen käyttöpaneeli - Yksityiskohtaiset tilastot ja kaaviot - Optimaalinen opitun edistyksen katsaus Järjestelmälliset harjoitusmenetelmät - Pedagogisesti suunniteltu konsepti - Yksilölliset vaikeusasteen säädöt -Osatehtävien luominen - Suuntaus oppilaiden valmiuksien ja kouluttajan harjoituspäämäärien mukaan

142 Multilahjakkuus MIG/MAG, TIG, puikko harjoittele kaikkia yleisimpiä menetelmiä Monipuolinen ja joustava Erilaisten teknikoiden, sauman muotojen ja liikkeiden oppiminen Ohjaava ja verkostoon sopiva Yksinkertainen virheiden ja oppimisvaiheiden analyysi Intuitiivinen ja kattava näyttö Optimaalinen opitun edistyksen katsaus tehtävästä tehtävään Hitsausparametrin valinta Järjestelmälliset harjoitusmenetelmät Pedagogisesti suunniteltu konsepti mahdollistaa yksilöllisen vaikeusasteen ja osatehtävien säädön Kuvaus ja toiminto Virtuaalinen hitsausvalmentaja Kätevä laajentaa Käytännöllinen varustuksen muoto, paino ja ergonomia Omien hitsaustehtävien luominen Hienomotoriikan parantaminen hitsauksen aikana tapahtuvien liikkeiden harjoittelu Korkeatasoinen oppimisvaikutus tuloksen ja hitsausparametrin itsenäisellä visuaalisella tarkastuksella Parametrin valinta, kuten esim. hitsausasento Toimintatilat Kouluta järjelmällisesti kurssimuoto Käyttäjäkohtaisen opintosuunnitelman laatiminen erilaisilla harjoituspäämäärillä prosessin valinnasta saumatyyppiin, asentoon ja paikkkaan, toleranssialueesta hitsaussuuntaan ja -nopeuteen Poikkeamien toleranssien asetus Perusteellista oppimista harjoittelutila Neljä kappaletta nopeaan edistymiseen: Hitsausnopeus, etäisyys työkappaleeseen, säätökulma ja hitsaussuunta Välitön hitsaustapahtuman korjaus todellisilta kuulostavien kaariäänien ja näkyvän avun/varoitusmerkkien avulla Hitsausharjoituksen aikana Käyttäjäkohtainen syvennys tarkastustila Harjoittelua ilman näkyvää apua opintosuunnitelman harjoituspäämäärien mukaisesti
