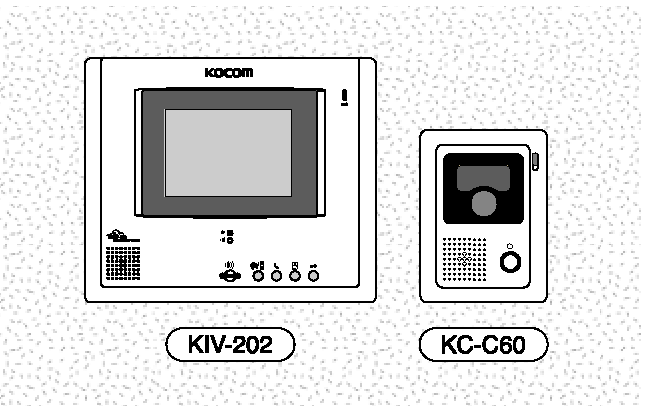

1 Video ovipuhelin Tämä on lyhennelmä tehtaan englanninkielisestä aineistosta. Jos havaitsette käännöksessä puutteellisuuksia ja tulkinnanvaraisuutta, on nojauduttava ensisijaisesti valmistajan omaan, englanninkieliseen aineistoon, joka menee oikeellisuudessa tämän suomenkielisen käännöksen edelle. Auvo Kainulainen KIV-202_manual

2 Käyttöön valmistautuminen Älä sijoita ilmankostuttajien tai lämmittimien lähelle koska ne voivat vaurioittaa laitetta. Älä pudota monitoria tai kameraa ja suojaa niitä iskuilta Älä sijoita sellaisten laitteiden lähelle, joilla on voimakas magneettikenttä (esim. TV). Kuvassa voi ilmetä häiriöitä tai katoamista. Älä puhdista laitetta märillä käsillä äläkä käytä puhdistamisessa haihtuvia aineita kuten benzeeniä,tinneriä yms. Pidä kuva kirkkaana puhdistamalla kameran ikkunaa säännöllisesti pehmeällä liinalla Laitteen komponentit ovat tarkkuuselektroniikkaa, joissa on korkeajännitteisiä osia. Laitteita ei pidä avata eikä purkaa omatoimisesti. Asennuksen alkuvalmistelut Monitori ja kamera pitää asentaa niin, että niihin ei kohdistu suoraa auringonvaloa eikä vastavaloa Kamera tulee asentaa niin että sadevesi ei osu siihen. Monitorin vakiokorkeus on noin 1450mm-1500mm lattiatasosta Seinän, jolle kamera sijoitetaan tulee olla täysin kuiva Asennuslämpötiloissa alle 5 o C voi esiintyä monitorin ja kameran huurtumista. Anna lämpötilojen tasaantua vähintään kahden tunnin ajan ennen kytkentää. Putkituskotelo Putkituskotelo Ovikamera Asennusputki Monitori Lisää tiiviit tulpat putken molempiin päihin kosteuden kondensoitumisen välttämiseksi 2

3 Laitteiden sijoituspaikoissa ei saa olla ylenmääräisiä lämmönlähteitä Kaapelointiputken tulppaaminen on erittäin tärkeää koska sisä- ja ulkotilan lämpötilojen ero aiheuttaa muuten kosteuden muodostumista kameran lasille. Komponenttien kuvaus 4 tuuman LCD näyttö MICROFONI: yhdistää äänen vartijalle, ovikameralle ja talon muihin laiteyksiköihin Kirkkaus Valoisuus Virta LED Väri Kutsu vartijalle tms. Näppäin oven avaamista varten Kaiutin Kommunikointi LED-valo Kutsusignaalin tullessa ovelta, käyttäjä voi keskustella tulijan kanssa painamalla näppäintä Painamalla näppäintä voit vastata ovikameralta tulleeseen kutsuun Näppäintä painamalla voidaan vastata talon sisältä tulevaan kutsuun 3

4 Kamera 1, A-portti talon sisäiselle kameralle Kamera 2, A-portti talon sisäiselle kameralle A-portti kerrostalo (Multihome) kytkentöihin. Kts. lisätietoja teknisestä erittelystä A-portti etuoven avausta varten Virta AC100V-240V Äänen voimakkuuden säätö Virtakytkin Kameran linssi C-Mikrofoni, puheyhteys monitorille Virransyötön merkkivalo Kaiutin monitorilta tulevalle äänelle Kutsunäppäin toiseen liitettyyn taloon 4

5 Ovikameran asentaminen KC-C60 pinta-asennus Suora pinta-asennus Älä unohda asennusputken tulppaamista Kameran tavallisin asennuskorkeus Kameran tavallisin asennuskorkeus lattiatasosta on 1400mm-1450mm. Jos sijoitus ylittää raja-arvot 1250mm-1550mm kameran normaali kuvauskulma ei riitä antamaan oikeaa kuvaa, joten ole huolellinen kameran sijoituksen suhteen. 5

6 Monitorin asentaminen Monitorin perusasennustapa, asennus pintaan Seinä Ruuvi Kiinnitysalusta monitorille Asennus putkirasialle, huomaa ruuvin paikka Asennusrasia, huomaa malli Ruuvi Kiinnitysalusta monitorille 6

7 Monitorin vakiokorkeus Vakiokorkeus on välillä mm mitattuna lattiatasosta monitorin näytön keskelle Vältä asennuspaikkoja, joissa on paljon kosteutta, magneettikenttiä, vaarallisia kemikaaleja, suoraa auringonvaloa ja liian lähellä sijaitsevia lämmittimiä. Monitorin keskiö Asennusrasian pohja Komponentit Monitor-komponentit Tarvikkeet Asennuspohja ja kiinnitysruuvit Johdot, kamerat 1 & 2 Sininen (Virta) Keltainen (GND) Punainen (Kommunikointi) Valkoinen (Kuva) 7

8 Kerrostalon johdotus Musta (+17V) Ruskea (GND) Punainen (Kommunikaatio 1) Oranssi (Kommunikaatio 2) Keltainen (Kuva Input) Vihreä (Data) Sininen (Sisäinen johto) Violetti (Sisäinen data) Harmaa (Kuva Output) Ovikameran osat Suojakotelo Kiinnitysruuvit kameralle ja kotelolle Tukikappale linssin kulman suuntaamiseen 8

9 Tuotekuvaus KIV-202 MONITORI Virtalähde AC 100V-240V (Valmiudessa: Min.4.8W, käytössä max.19w) Käyttöjännite DC V Eteinen/Porttivahti/Talon sisäinen Kutsusignaali elektroninen kutsusoiton kesto 30 sek. Kutsusignaali Katsominen etuovelle Paina monitorin Etuovi-näppäintä Soitto eteiseen Paina Guard/Lobby -näppäintä noin 5 sek. Kutsu etuovelta Painettaessa etuoven kameran kutsunäppäintä kuuluu soitto seuraavasti: Kamera 1:ltä Ding-Dong kaksi soittoa Kamera 2:lta Ddiriri noin kahdeksan kertaa Kuva monitorin näytölle Jos tulija kutsuu ääneen, äänisignaali kuuluu noin 30 sek. ajan Yhteysmetodi DSP (digitaalisignaali) Kuvayhteyden kesto Kutsuttaessa etuoven kameraa, kuva pysyy näytöllä noin 30 sek. Keskusteluyhteydessä kuva pysyy noin 3 min. Kaapelointi Etuoven kamera: 4 joht., polariteetti IV, 0.65mm ø Pääjohto: Voice1/Voice2/Data(3-joht.), polarit. IV 1.2mm ø tai > Virta (+GND): 2-joht., polarit. IV, 1.2mm ø tai enemmän Kuva: Coaxial kaapeli COAXIAL5C-2V Mitat 237(L) x 199(K) x 39(S) mm Yhteyden maksimietäisyys Etuoven kamera: 30m kun johdin on 0.65mm ø Pääjohto: 300m kun johdin on 0.8mm ø Käyttölämpötila Monitori: 0.C 50.C KC-C60 OVIKAMERA Input virtalähde Kommunikaatio: DC +12V ± IV Sähkövirta Max. 200mA Kuvayksikkö 4 väri CCD Kuvakulma Horisontaali 70, vertikaali 56, diagonaali 90 Mitat 95(L) x 127(K) x 34(S)mm Vähimmäisvalo 1 Lux (kun valkoinen LED on päällä) Ulkomateriaali Palon kestävä ABS hartsi Käyttölämpötila -10.C-50.C 9

10 Kytkentäkaavio Perusjohdotus:, selitys 1. Virta 2. GND 3. Ääni 4. Video selitys V 2. GND 3. Ääni 1 4. Ääni 2 5. Video Input 6. Data 7. PABX (Sisäinen) 8. Data PABX 9. Video Out Kerrostalo pääjohto (pääjohto yläkerrokseen) Oven avaus DC Input Kaapelointi: Virta: IV 1.2mm Ø Ääni/data/PABX: IV 0.8 Ø Video: Coaxial 5C-2V Coaxial 5C- 2V Kerros talon pääjoht o 10

11 Talon sisäinen videopuhelin + videopuhelin 1. Datalinjaan ei voi kytkeä ylimääräistä video-/sisäpuhelinta 2. Talon sisäiseen linjaan ja sisäiseen datalinjaan tarvitaan lisäyhteys laajennuslaitteille 1. Virta 2. GND 3. Ääni 4. Video selitys Kerrostalon pääjohto (pääjohto yläkerrokseen) selitys V 2. GND 3. Ääni 1 4. Ääni 2 5. Video Input 6. Data 7. PABX (sisäinen) 8. Data PABX 9. Video Out Kerrostalon pääjohto 11

12 Sisäinen videopuhelin + sisäpuhelin 1. Datalinjaan ei voi kytkeä ylimääräistä video-/sisäpuhelinta 2. Talon sisäiseen linjaan ja sisäiseen datalinjaan tarvitaan lisäyhteys laajennuslaitteille 1. Virta 2. GND 3. Ääni 4. Video selitys Kerrostalon pääjohto (pääjohto ylempään kerrokseen) selitys V 2. GND 3. Ääni 1 4. Ääni 2 5. Video Input 6. Data 7. PABX (sisäinen) 8. Data PABX 9. Video Out Kerrostalon pääjohto Ovikello 12

13 Käyttöohjeita Käyttötilanteet ja toiminta Tulijan painaessa kameran soittonäppäintä monitorin kuva asunnossa aukeaa 1 Paina tai voit keskustella tulijan kanssa. - Jos et halua jatkaa keskustelua ja painat jompaa kumpaa näppäintä yhteys katkeaa - Jos et paina kumpaakaan näppäintä kuva häviää 30 sekunnin kuluttua 2 Paina ja - Jos haluat jatkaa keskustelua paina ensin kameralle yhdistävää näppäintä ja sitten puheyhteysnäppäintä - Jos et halua jatkaa keskustelua ja paina jompaa kumpaa näppäintä, yhteys katkeaa 3 Paina Jos haluat päästää tulijan sisään, paina avainnäppäintä kun puheyhteys välillänne on käynnissä Kun haluat varmistua tulijasta ja sitten puhua hänen kanssaan: 1 Paina Kuva aukeaa monitorilla 30 sekunniksi 2 Paina ja Puheyhteys aukeaa ja kuva sulkeutuu Kun vartija soittaa asuntoon, asunnon monitorin merkkivalot vilkkuvat 1 Paina ja Puheyhteys aukeaa. Kun asunnossa painetaan jompaa kumpaa näppäintä, yhteys katkeaa Kun asunnosta soitetaan vartijalle: 1 Paina Yhteys vartijaan avautuu 3 minuutiksi 2 Paina ja Yhteys sulkeutuu kun kuuloke asetetaan paikalleen tai painetaan seuraavia näppäimiä Kun eteisestä soitetaan asuntoon: 1 Paina ja tässä järjestyksessä. Yhteys avautuu 3 minuutiksi. 2 Paina yhteyden ollessa auki, ulko-ovi avautuu 3 Paina tai Kun asunnossa painetaan jompaa kumpaa näppäintä, yhteys katkeaa 13
