TUOTE: VALMISTAJA: HUBSAN VALM. TUOTE: H107C HD IKÄSUOSITUS: 14+ LUE KÄYTTÖOHJEET HUOLELLISESTI ENNEN KÄYTTÖÄ

Transkriptio

1 TUOTE: VALMISTAJA: HUBSAN VALM. TUOTE: H107C HD IKÄSUOSITUS: 14+ LUE KÄYTTÖOHJEET HUOLELLISESTI ENNEN KÄYTTÖÄ

2 1. TAKUUEHDOT Verkkokauppa.com Oyj takaa tämän tuotteen olevan toimintakuntoinen takuuaikana. Tämä takuu on voimassa ainoastaan, jos ostotodistus esitetään takuuhuoltopyynnön yhteydessä. Tuote on tarkoitettu pääasiallisesti kuluttajakäyttöön, minkä perusteella elinkeinoharjoittamiseen hankituille tuotteille myönnetään myöhemmin näissä ehdoissa rajoitettu takuu. Takuuaika Takuuehtojen mukaisesti Verkkokauppa.com Oyj myöntää: Kuluttajille 12 kuukauden takuun. Yrityksille ja yhteisöille 6 kuukauden takuun. Takuuhuolto Verkkokauppa.com Oyj hoitaa tuotteen takuuhuollon keskitetysti omien palvelupisteidensä kautta. Ajankohtaista lisätietoa ja toimintaohjeet vaivattomaan takuuhuoltoon liittyen löytyy osoitteesta Takuun rajoitukset Takuu kattaa ainoastaan vain itse tuotteen materiaali- ja valmistusvirheet. Tuotteelle myönnetty rajoitettu takuu ei korvaa huoltoa ja/tai kustannusarviota, jos: Virhe on aiheutunut käyttöohjeiden vastaisesta käsittelystä. Tuote on vaurioitunut kosteuden, mekaanisen rasituksen ja/tai muun tuotteen ulkopuolelta aiheutuneen seikan vuoksi. Virhe on aiheutunut onnettomuuden, vahingon tai muun takuun myöntäjän vaikutuspiirin ulkopuolella olevan syyn vuoksi. Virhe on aiheutunut normaalia runsaammasta käytöstä ja/tai voidaan katsoa normaaliksi kulumiseksi. Takuu ei koske tuotteen mukana mahdollisesti toimitettuja tarvikkeita, akkuja tai ohjelmistoja. Verkkokauppa.com Oyj ei ole velvollinen korvaamaan tuotteen käytöstä tai tuotteen virheestä aiheutuneita välittömiä tai välillisiä kustannuksia ellei pakottavassa lainsäädännössä toisin määrätä. Tuotteen turvallinen hävittäminen Laitetta tai sen oheistarvikkeita ei saa hävittää normaalin talousjätteen seassa sen elinkaaren päätyttyä. Toimita laite kierrätettäväksi jälleenmyyjälle tai paikalliselle kierrätyksestä vastaavalle jätteenkäsittelylaitokselle. Lisätietoja saat jälleenmyyjältäsi tai jätehuoltoyhtiöltäsi. Maahantuonti ja jälleenmyynti: Verkkokauppa.com Oyj Tyynenmerenkatu Helsinki Huolto: huolto@verkkokauppa.com Tuotetuki: tuki@verkkokauppa.com Asiakaspalvelu: myynti@verkkokauppa.com Tarkista viimeisimmät yhteystiedot verkkosivuiltamme: 2

3 2. TURVALLISUUSOHJEET 2.1 Yleiset varoitukset Helikopteri ei ole lelu, ja se sisältää pieniä osia. Helikopteria ei saa antaa alle 3-vuotiaille lapsille tukehtumisvaaran takia! Alle 14-vuotiaat saavat käyttää laitetta vain aikuisen valvonnassa. Helikopteria on lennettävä turvallisesti. Jos olet kokematon pilotti, ehdotamme että pyydät käyttöopastusta kokeneelta pilotilta. Hyvä aloituspaikka on paikallinen mallilennokkiklubisi. Helikopterin valmistaja, maahantuoja tai myyjä eivät ole vastuussa laitteen huolimattomasta tai väärästä käytöstä johtuvista vahingoista tai vammoista. Lentäessäsi tai valmistautuessasi lentoa varten, sinun on seurattava ohjeita tarkasti. Varmista, että sinun, ja muitten ihmisten kädet ja naamat eivät ole helikopterin liikkuvien osien läheisyydessä. Varo muita ihmisiä, eläimiä ja esineitä lentäessäsi helikopterilla, äläkä koskaan lennä ihmisten tai eläinten yläpuolella. Lentäessäsi helikopterilla, pidä tarpeeksi etäisyyttä sähkölaitteista, magneettisista esineistä, langattomista laitteista ym. välttääksesi signaalin häirintää ja onnettomuuksia. Varo sähkölinjoja lentäessäsi ulkotiloissa. Älä käytä helikopteria tilassa, jossa on havaittavissa oleva ilmavirtaus, esim. ulkona tuulisella säällä, tai sisätilassa jossa on toiminnassa oleva ilmastointi. Älä käytä helikopteria suorassa auringonvalossa, sateella tai tuulisella säällä. Älä altista helikopteria tai sen latausjohtoa tai ohjainta kosteudelle, nesteelle, iskuille, kuumuudelle, tulelle, savulle tai syövyttäville aineille. Älä kosketa latausjohtoa, akkua, paristoja, helikopteria tai ohjainta kostein käsin. Jos helikopteri vahingoittuu, korjaa se ennen seuraavaa lentoa. Jos roottorit vahingoittuvat, lentäminen voi johtaa vaaratilanteisiin. Tarkista helikopterin kunto aina syöksyn jälkeen! Älä käytä muuta kuin laitteen mukana tullutta laturia. Sammuta aina helikopteri ensin, ja sen jälkeen ohjain käytön jälkeen. Irrota aina latausjohto helikopterista latauksen päätyttyä. Vältä akun ylilatautumista. Käytä vain tälle helikopterille suunniteltua aitoa AC-adapteria, ohjainta, varaosia ja muita tarvikkeita. 2.2 Akkujen ja paristojen käyttö Alkaliparistoja ei saa ladata. Lataa vain uudelleenladattavia akkuja ja akkuparistoja. Älä sekoita erityyppisiä tai -merkkisiä paristoja keskenään. Vaihda (tai lataa) aina kaikki paristot samaan aikaan. Älä käytä vanhoja tai vaurioituneita paristoja. Jos et käytä helikopteria pitkään aikaan, poista paristot ohjaimesta ja helikopterista tai irrota akku jos mahdollista välttyäksesi paristovuodolta tai korroosiolta. Käytetyt akut ja paristot ovat ongelmajätettä, ja ne on toimitettava paristojen keräyspisteeseen tai ongelmajätteiden käsittelylaitokselle kierrätystä varten. Paristoja tai akkuja ei saa hävittää polttamalla. Räjähdysvaara! 3

4 2.3 Ennen lentämistä Varmista että lähettimen ja helikopterin akut on ladattu täyteen ennen lentämistä. Ennen kuin käynnistät lähettimen, varmista että kaasuvipu on vedetty täysin taakse (alas). Tarkista huolellisesti helikopteri sekä erityisesti roottorit ja niiden kiinnikkeet ennen jokaista lentoa. Viallisen helikopterin lennättäminen on vaarallista ja voi johtaa henkilö- tai omaisuusvahinkoihin. Varmista että akun johto on kunnolla kiinni pistokkeessa. Laitteen tärinä lennon aikana voi johtaa huonosti kiinnitetyn johdon irtoamiseen ja sen myötä helikopterin hallinnan menettämiseen. Kun käynnistät laitteen, käynnistä aina ensin lähetin ja vasta tämän jälkeen helikopterin. 3. AKUN LATAAMINEN 1. Poista akku helikopterin pohjasta. 2. Kytke USB-latauskaapeli akkuun ja esim. tietokoneen USB-liitäntään ladataksesi akun. Latauksen merkkivalo palaa latauksen aikana ja sammuu akun latauduttua täyteen. 4. LÄHETIN 4.1 Lähettimen näyttö Akun varaustaso Korkeusperäsimen trimmi Expert-tila Peräsimen trimmi TILA 1 Tietojen näyttö Kaasun trimmi Siivekkeen trimmi Akun varaustaso Kaasun trimmi Expert-tila Peräsimen trimmi TILA 2 4 Tietojen näyttö Korkeusperäsimen trimmi Siivekkeen trimmi

5 4.2 Lähettimen osat LCD-näyttö 4 Korkeusperäsimen trimmi (2) Korkeusperäsin/Peräsin 5 Peräsimen trimmi 6 Kaasun trimmi (1) Kaasu/Siiveke 7 Virtakytkin 3 Siivekkeen trimmi TILA 1 LCD-näyttö 6 Kaasun trimmi 1 Kaasu/Peräsin 5 Peräsimen trimmi 4 Korkeusperäsimen trimmi 2 Korkeusperäsin/Siiveke 7 Virtakytkin 3 Siivekkeen trimmi TILA Lähettimen toiminnot nro Tila/ohjain Toiminto (1) TILA 1 Kaasu/Siiveke (2) TILA 1 Korkeusperäsin/Peräsin 1 TILA 2 Kaasu/Peräsin 2 TILA 2 Korkeusperäsin/Siiveke Työnnä tikkua ylös/alas lisätäksesi/vähentääksesi roottoreiden pyörimisvauhtia (helikopteri nousee/laskee). Työnnä tikkua vasemmalle/oikealle, helikopteri kallistuu vastaavaan suuntaan. Työnnä tikkua eteen/taakse, helikopterin keula laskee/nousee ja helikopteri liikkuu eteen/taakse. Työnnä tikkua vasemmalle/ oikealle, helikopteri kallistuu ja liikkuu vastaavaan suuntaan. Työnnä tikkua eteen/taakse, helikopteri nousee/laskee. Työnnä tikkua vasemmalle/oikealle, helikopteri kallistuu ja liikkuu vastaavaan suuntaan. Työnnä tikkua eteen/taakse, helikopterin keula laskee/nousee ja helikopteri liikkuu eteen/taakse. Työnnä tikkua vasemmalle/ oikealle, helikopteri kallistuu vastaavaan suuntaan. 5

6 3 Siivekkeen trimmi Säätää kallistusta vasemmalle/oikealle. 4 Korkeusperäsimen trimmi Säätää kallistusta eteen/taakse. 5 Peräsimen trimmi Säätää kiertoa vasemmalle/oikealle. 6 Kaasun trimmi Kaasun trimmi pidetään yleensä neutraalina. 7 Virtakytkin Käynnistää/sammuttaa lähettimen. 4.4 Lähettimen kalibrointi Tila 2: Työnnä molemmat ohjaussauvat vasempaan yläkulmaan ja pidä ne siinä samalla kun käynnistät lähettimen. Pyöräytä sitten kumpaakin ohjaussauvaa kahdesti. Lopuksi, pidä mitä tahansa trimmipainiketta painettuna kunnes lähettimen punainen LED-valo vilkkuu onnistuneen kalibroinnin merkiksi. Tila 1: Työnnä vasen ohjaussauva vasempaan yläkulmaan ja oikea ohjaussauva oikeaan yläkulmaan ja pidä ne siinä samalla kun käynnistät lähettimen. Pyöräytä sitten kumpaakin ohjaussauvaa kahdesti. Lopuksi, pidä mitä tahansa trimmipainiketta painettuna kunnes lähettimen punainen LED-valo vilkkuu onnistuneen kalibroinnin merkiksi. 4.5 Paristojen asentaminen lähettimeen 1. Avaa paristokaukalon kansi. 2. Aseta 4 x AAA-paristoa paristokaukaloon napaisuusmerkintöjen mukaisesti. 3. Aseta kansi takaisin paikalleen. HUOM: Älä sekoita vanhoja ja uusia paristoja keskenään. Älä sekoita eri tyyppisiä tai merkkisiä paristoja keskenään. Älä lataa tavallisia paristoja. 6

7 5. VIDEOKAMERA HUOM: Sammuta lähetin ja helikopteri ennen muistikortin asentamista laitteeseen. 1. Kun lähetin ja helikopteri on paritettu, muistikorttipaikan sisällä olevat sininen ja punainen valo syttyvät. Muistikortin tunnistamisessa saattaa kestää useampi sekunti. Kun punainen valo sammuu, kamera on valmis tallentamaan. 2. Paina helikopterin kyljessä (lähellä muistikorttipaikkaa) olevaa tallennuspainiketta aloittaaksesi tallennuksen. Muistikorttipaikan sisällä oleva punainen valo vilkkuu tallennuksen aikana. 3. Paina tallennuspainiketta uudelleen kun haluat lopettaa tallennuksen. Punainen valo lakkaa vilkkumasta ja video tallennetaan muistikortille. Jos et halua tallentaa kuvaamaasi videota, sammuta helikopteri painamatta tallennuspainiketta. 6. LENTÄMINEN 6.1 Käynnistyksen turvallisuustoiminto Helikopterin lähetin on varustettu turvallisuustoiminnolla joka estää tahattoman käynnistyksen. 1. Varmista että kaasuvipu on työnnetty täysin taakse. TILA 2 TILA 1 7

8 2. Käynnistä lähetin asettamalla virtakytkin ON asentoon. Punainen LED-valo alkaa vilkkumaan. Älä kosketa lähettimen muita hallintalaitteita ennen kuin lähetin ja helikopteri on paritettu valmiiksi, helikopteri saattaa muutoin karata hallitsemattomasti. LED-valo muuttuu vihreäksi kun paritus on valmis. 3. Yhdistä akun liittimet toisiinsa. 4. Aseta akku paikalleen helikopterin pohjassa sijaitsevaan paristokoteloon. Varmista että akku ja kaapelit työntyvät kotelon perälle asti jotta niiden paino ei vaikuta helikopterin painopisteeseen ja aiheuta siten epävakaista lentoa. Työnnä akku ja kaapelit koteloon alla olevan kuvan mukaisesti. 5. Irrota aina akun liittimet toisistaan kun olet sammuttanut lähettimen ja lopettanut lentämisen. 6.2 LED-merkkivalot Kuultuasi äänimerkin, lähettimen punaisena palava LED-valo muuttuu vihreäksi ja helikopterin 6 LEDvaloa syttyvät, onnistuneen parituksen merkiksi. Pidä alempaa kaasun trimmiä painettuna n. 2 sekunnin ajan kytkeäksesi LED-valot päälle/pois. HUOM: LED-valot vilkkuvat automaattisesti helikopterin akun varaustason ollessa matala tai jos paritus on epäonnistunut. Vinkki: Sinun ei tarvitse säätää peräsimen trimmiä jos helikopteri kallistuu vasemmalle tai oikealle lennon aikana. Helikopteri löytää itse peräsimen keskipisteen automaattisesti kolmessa sekunnissa kun sillä laskeutuu tasaiselle alustalle pitämällä kaasua työnnettynä täysin taakse. 8

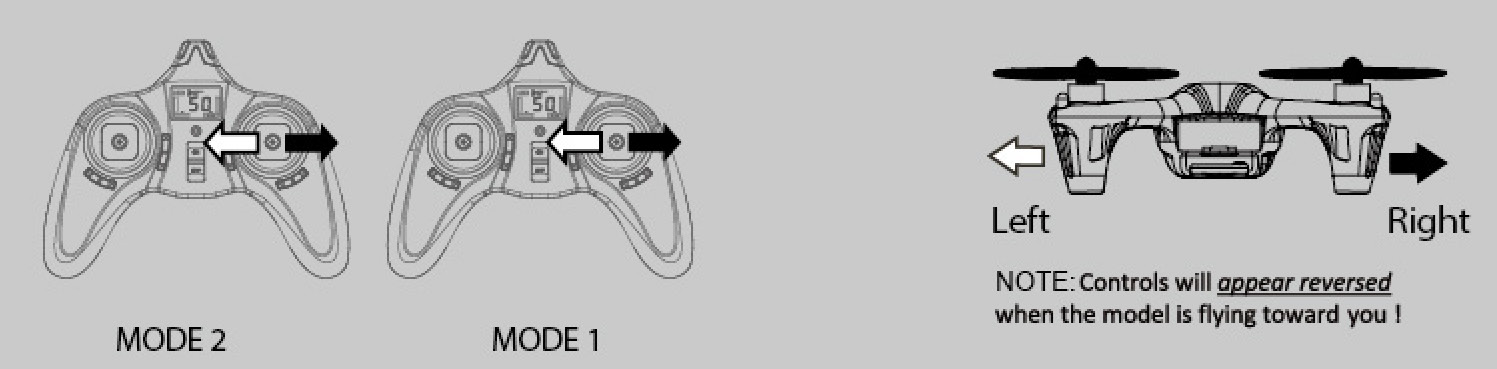

9 6.3 Helikopterin ohjaaminen VAROITUS: Välttääksesi kontrollin menettämisen, ohjaa helikopteria aina mahdollisimman pienillä ja hitailla liikkeillä. Ota huomioon että ohjausliikkeet vähentävät käytettävissä olevaa nostoa. Ole valmiina käyttämään hieman enemmän kaasua tehdessäsi ohjausliikkeitä jotta helikopteri säilyttää lentokorkeutensa. Kaasulla lisäät/vähennät helikopterisi lentokorkeutta. Peräsimellä käännät helikopterin keulaa vasemmalle/oikealle. Korkeusperäsimellä liikutat helikopteria eteen/taakse. Siivekkeillä kallistat helikopteria vasemmalle/oikealle. 9

10 7. LISÄASETUKSET 7.1 Käänteiset ohjausasetukset Korkeusperäsin: Pidä korkeusperäsimen ohjaussauvaa painettuna 2 sekunnin ajan siirtyäksesi asetusvalikkoon. Lähettimen näytöllä lukee SE. Paina korkeusperäsimen trimmiä ylös/alas kääntääksesi kanavan. Vahvista asetukset ja poistu valikosta pitämällä korkeusperäsimen sauvaa painettuna 2 sekunnin ajan. Siivekkeet ja peräsin: Pidä korkeusperäsimen ohjaussauvaa painettuna 2 sekunnin ajan siirtyäksesi asetusvalikkoon. Paina siivekkeen/peräsimen trimmiä vasemmalle/oikealle kääntääksesi kyseisen kanavan. Vahvista asetukset ja poistu valikosta pitämällä korkeusperäsimen sauvaa painettuna 2 sekunnin ajan. 7.2 Normaali ja Expert-lentotila Helikopteri on tehtaalla asetettu normaaliin lentotilaan, ja se käynnistyy aina tässä tilassa. Vaikka helikopteri on nopea ja reagoi herkästi normaalitilassa, se kykenee vieläkin parempaan suorituskykyyn kun Expert-lentotila on aktivoitu. Paina korkeusperäsimen ohjaussauvaa kun haluat aktivoida Expert-tilan (helikopterin ja lähettimen tulee olla päällä). Kuulet kaksi äänimerkkiä kun Expert-lentotila on aktivoitu ja yhden äänimerkin kun helikopteri on normaalissa lentotilassa. Lähettimen näytölle ilmestyy teksti EXPERT ja LED-valo vilkkuu punaisena ja vihreänä kun helikopteri on Expert -tilassa. 7.3 Herkkyysasetukset Pidä korkeusperäsimen ohjaussauvaa painettuna 2 sekunnin ajan siirtyäksesi asetusvalikkoon. Paina kaasusauvan kantaa, kolmen pisteen viiva alkaa vilkkumaan (katso kuva (a) alla). Paina kantaa uudelleen siirtyäksesi muille kanaville. Käytä peräsimen (a), korkeusperäsimen (b), tai siivekkeen (c) trimmiä säätääksesi näytöllä näkyviä herkkyysarvoja. Vahvista asetukset ja poistu valikosta pitämällä korkeusperäsimen sauvaa painettuna 2 sekunnin ajan. Vilkkuu Vilkkuu (a) Peräsimen herkkyyssäätö (b) Korkeusperäsimen herkkyyssäätö (c) Siivekkeen herkkyyssäätö Vilkkuu 10

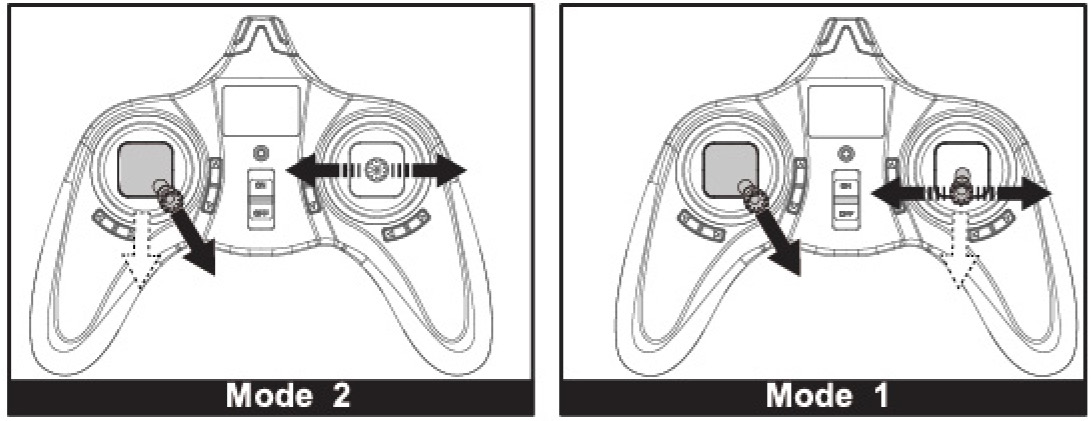

11 7.4 Tempputila Temppujen tekeminen on mahdollista ainoastaan Expert-tilassa. TILA 2 TILA 1 Aseta Expert-tila painamalla korkeusperäsimen sauvaa. Aseta tempputila painamalla kaasusauvaa. Kuulet kaksi äänimerkkiä. Ota tempputila pois käytöstä painamalla kaasusauvaa uudelleen. Kuulet yhden äänimerkin. HUOM: Jotta voisit tehdä onnistuneen voltin, varmista että helikopteri on mahdollisimman suorassa, 30 sisällä maahan nähden, ja nosta korkeutta lisäämällä kaasua ennen voltin tekemistä. 7.5 Temput Voltti vasemmalle: Työnnä siivekkeen sauva täysin oikealle ja sitten nopeasti täysin vasemmalle. Vapauta sauva keskiasentoon voltin jälkeen. TILA 2 TILA 1 Voltti oikealle: Työnnä korkeusperäsimen sauva täysin vasemmalle ja sitten nopeasti täysin oikealle. Vapauta sauva keskiasentoon voltin jälkeen. TILA 2 TILA 1 11

12 Voltti eteenpäin: Vedä korkeusperäsimen sauva täysin taakse ja työnnä sitten nopeasti täysin eteen. Vapauta sauva keskiasentoon voltin jälkeen. TILA 2 TILA 1 Voltti taaksepäin: Työnnä korkeusperäsimen sauva täysin eteen ja vedä sitten nopeasti täysin taakse. Vapauta sauva keskiasentoon voltin jälkeen. TILA 2 TILA 1 HUOM: Helikopterilla ei voi tehdä volttia akun varaustason ollessa alhainen. 12

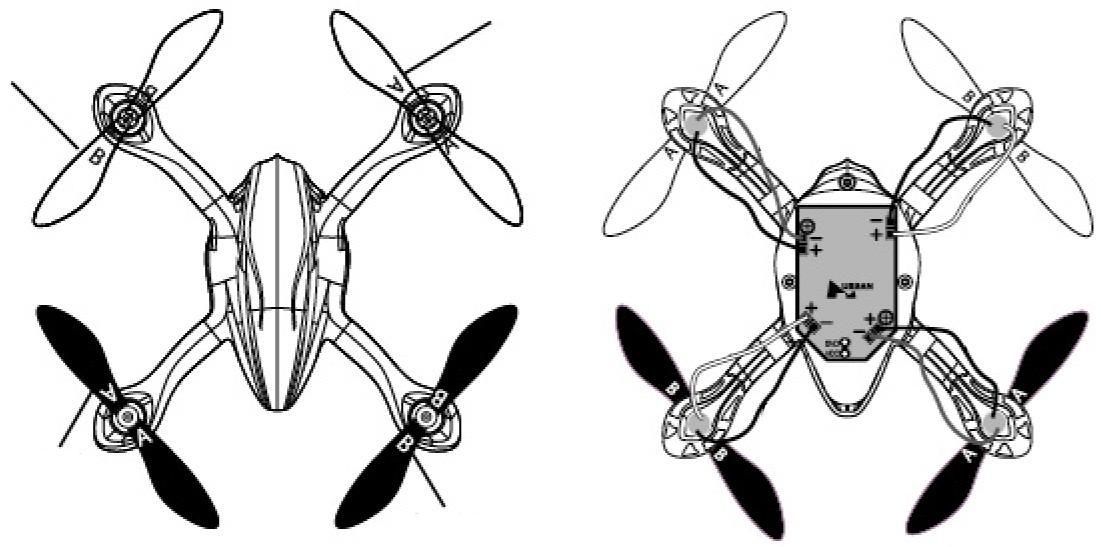

13 8. ROOTTOREIDEN VAIHTAMINEN Helikopterin roottorit eivät ole identtiset. Jokainen roottori on merkitty kirjaimella A tai B. Asentaessasi uusia roottoreita, huolehdi että asennat ne alla olevan kuvan mukaisesti. Helikopteri ei pysty lentämään ja tulee syöksymään maahan mikäli roottoreita ei ole asennettu oikein. KEULA 8.1 Roottoreiden poistaminen: Pidä kiinni roottorista, aseta U-avain roottorin alle ja nosta roottori ylös moottorista. 8.2 Roottoreiden asentaminen: Purista roottorin napaa, kohdista reikä moottorin akseliin, ja paina roottori kiinni akseliin. VAROITUS: Pyörivät roottorit ovat vaarallisia. Minimoi tapaturman ja vahingon riskiä asentamalla suojus helikopteriin. 8.3 Helikopterin suojus Poista roottorit. Aseta suojuksen neljä reikää moottoreiden kohdalle ja paina kiinni. Kiinnitä lopuksi roottorit uudelleen. Poistaessasi suojusta, poista ensin roottorit ohjeiden mukaisesti ja nosta suojus irti moottoreista. Tarkista jokaisen törmäyksen jälkeen että suojus on tiukasti kiinni ja että helikopteri on täysin ehjä. 13

14 HUOM: Törmäyksen jälkeen, tarkista että suojus on tiukasti kiinni ja että helikopteri on täysin ehjä. 9. LED-VALOJEN ASENTAMINEN 9.1 LED-valojen poistaminen Kierrä ruuvit auki ja poista alempi kuori sekä kumitassut. Irrota punaiset ja keltaiset johdot. 9.2 LED-valojen asentaminen Liitä punainen johto LED-valon plusnapaan (+) ja keltainen johto LED-valon miinusnapaan (-). Paina LED-valon ja moottorin johdot loveen. Asenna alempi kuori ja kumitassut takaisin paikoilleen. Voit päätellä LED-valon värin tarkastelemalla johdon väriä valon pohjassa: punainen johto=punainen valo jne. 1. Kohdista ensin johdot lovien kanssa. Miinusjohdon tulee olla uloimpana. 2. Kohdista LED-valo pyöreään pidikkeeseen. Paina johdot varovasti loveen ja asettele ne varoen varren sisään. Keltainen Punainen Valmis asennus 14

15 10. RÄJÄYTYSKUVA Numero Osan nimi Määrä 1 Valkoinen roottori B 1 2 Valkoinen roottori A 1 3 Musta roottori A 1 4 Musta roottori B 1 5 Ylempi kuori 1 6 Alempi kuori 1 7 Ruuvi 2 8 Ruuvi 2 15 Numero Osan nimi Määrä 9 RX 1 10 Kameran PCB-moduli moottori (myötäpvä) moottori (vastapvä) 2 13 Li-po akku 1 14 LED LED Kumitassu 4 17 Paristokotelo 1

16 11. ONGELMANRATKONTA 1. Lähettimen ja helikopterin paritus ei onnistu. Kaasusauvan tulee olla vedettynä täysin taakse. Huolehdi että et kosketa lähettimen muita ohjaimia kun käynnistät laitteet. 2. Lähettimen LED-valo sammuu yht äkkiä. Vaihda lähettimen paristot. 3. Lähettimen näyttö ei näytä asetusvalikkoa. Pidä korkeusperäsimen ohjaussauvaa painettuna 2 sekunnin ajan. 4. Gyro ei toimi asianmukaisesti. (1) Akun varaustaso on liian alhainen. (2) Parita helikopteri lähettimen kanssa uudelleen. (3) Laskeudu helikopterilla ja pidä kaasusauva vedettynä täysin taakse 3 sekunnin ajan helikopterin ollessa maassa ja yritä uudelleen. 5. Voltin tekeminen ei onnistu. (1) Kytke Expert-tila päälle painamalla korkeusperäsimen sauvaa. (2) Expert-tilassa, jokaisen kanavan herkkyysasetus tulisi olla yli 90%. Voit säätää herkkyysasetuksia asetusvalikossa (katso kohta 7.3 sivulla 10). (3) Kytke tempputlia päälle painamalla kaasusauvaa. (4) Akun varaustaso on liian alhainen. Lataa akku. 6. Helikopteri tärisee ja pitää kummallista ääntä. Tarkista että moottorit, kupu, runko, roottorit ja muut osat ovat oikein asennettu ja kunnolla kiinni. 7. Hienovaraisten ohjausliikkeiden tekeminen lähettimellä on vaikeaa. Kokeile lentämistä normaalitilassa. Paina korkeusperäsimen sauvaa vaihtaaksesi Expert- ja normaalitilan välillä. 8. Helikopteri ei lähde lentoon. (1) Varmista että roottorit on asennettu oikein. Roottorit on merkitty A (myötäpäivään pyörivä) ja B (vastapäivään pyörivä) kirjamilla. Alla olevasta kuvasta näet roottoreiden asennuspaikat. (2) Varmista että moottorit on asennettu oikein. Helikopterissa on kaksi erityyppistä moottoria erivärisillä johdoiila. Tarkista moottoreiden asennuspaikat alla olevasta kuvasta. Valkoinen B Valkoinen A Sininen Musta Punainen Valkoinen Valkoinen Punainen Musta A Musta B 16 Musta Sininen

17 9. Moottorit eivät pyöri vapaasti törmäyksen jälkeen. Paina moottorin akseli alas painamalla roottorin keskeltä. Poista mahdolliset roskat ja esineet. Vaihda moottori tai toimita helikopteri huoltoon. 10. Irrallinen varsi törmäyksen jälkeen. Varret on suunniteltu irtoamaan törmäystilanteessa iskun pehmentämiseksi. Paina irronnut varsi takaisin paikalleen. 11. Yksi tai useampi moottori on lakannut toimimasta. (1) Vaihda moottori uuteen. (2) Juota mahdolliset rikkinäiset mottoriliittimet. (3) Pyöritä roottoreita ja varmista että moottorit eivät ole jumissa ja että roottorit pyörivät vapaasti. 12. Helikopteri ajelehtii jatkuvasti johonkin suuntaan. Kalibroi kiihtyvyysanturi seuraavasti: (1) Ennen kiihtyvyysanturin kalibrointia, varmista että roottorit, moottorit ja runko ovat hyvässä kunnossa, ja että akku on ladattu täyteen. Varmista myös että akku johtoineen on asennettu oikein paristokoteloon (katso sivu 8). Parita helikopteri lähettimen kanssa ja kytke Expert-tila päälle. (2) Aseta siivekkeen ja korkeusperäsimen trimmi keskelle siten, että näytöllä näkyy arvo 50. Korkeusperäsimen trimmi Korkeusperäsimen trimmi Siivekkeen trimmi TILA 1 TILA 2 Siivekkeen trimmi (3) Pidä kaasusauva vedettynä täysin taakse ja työnnä peräsimen sauva oikeaan alakulmaan. Liikuta siivekkeen sauvaa nopeasti edestakaisin vasemmalle ja oikealle kunnes kaksi merkkivaloa vilkkuu onnistuneen kalibroinnin merkiksi. 13. Kamera ei tallenna videokuvaa. (1) Helikopteri ei osaa lukea muistikorttia. Käytä vain tunnettujen valmistajien muistikortteja (2-16 GB, vähintään class 4 nopeusluokka). (2) Kameramoduli on vioittunut, vaihda kameramoduli. 17
