AXA. GRÄSKLIPPARE MED BENSINMOTOR, SIDOUTKAST, 18" (460mm) BRUKSANVISNING Modell: TPA204 Motor: TP1P65F

Transkriptio

1 AXA GRÄSKLIPPARE MED BENSINMOTOR, SIDOUTKAST, 18" (460mm) BRUKSANVISNING Modell: TPA204 Motor: TP1P65F

2 Varning: Läs noga igenom bruksanvisningen innan maskinen tas i bruk. Varning: Håll övriga personer på tillräckligt avstånd från riskområdet. Varning: Risk för hand- och fotskada. Varning: Maskinen avger giftiga gaser, använd aldrig gräsklipparen i ett slutet eller dåligt ventilerat utrymme. Varning: Heta ytor. Varning: Stäng av motorn och koppla loss tändstiftets kontakt innan någon åtgärd utförs. Varning: Fyll aldrig i bränsle medan motorn är på. VIKTIGT: Läs igenom säkerhetsinstruktionerna i motorns bruksanvisning innan motorn startas för första gången. INNEHÅLL: 1. BESKRIVNING 2. MONTERING AV SIDOUTKASTET OCH MULCHERKÅPAN 3. INSTÄLLNING AV KLIPPNINGSHÖJDEN 4. FÖRSIKTIGHETSÅTGÄRDER 5. ARBETE 6. SÄKERHETSINSTRUKTIONER 7. UNDERHÅLL 8. GARANTI

3 1- BESKRIVNING 1. Motor 2. Spak för inställning av klippningshöjden 3. Nedre handtag 4. Gasreglage 5. Säkerhetshandtag 6. Övre handtag 7. Bromskabel 8. Gräsklipparens hölje 2- MONTERING AV SIDOUTKASTET OCH MULCHERKÅPAN a) Placera sidoutkastet över öppningen på höljets vänstra sida. Fig. A b) Stick in sidoutkastets fästbultar från utsidan genom hålen i sidoutkastet och i höljet. Fig. B c) Skruva muttrarna på sidoutkastets fästbultar för hand (från insidan av höljet) och dra åt ordentligt med en skiftnyckel. Fig. C d) Ta bort sidoutkastet och placera mulcherkåpan över fördjupningen i höljets vänstra sida... Fig. D e) Skjut mulcherkåpans bultar genom bulthålen i höljet från utsidan. Fig. E f) Skruva muttrarna på sidoutkastets fästbultar för hand (från insidan av höljet) och dra åt ordentligt med en skiftnyckel. Fig. F

4 3- INSTÄLLNING AV KLIPPNINGSHÖJDEN LÅG HÖG 4- FÖRSIKTIGHETSÅTGÄRDER a) Gräsklipparen får endast användas med påmonterad grässamlare. b) Stäng av motorn innan du tömmer grässamlaren eller ställer in klippningshöjden. c) Medan motorn är på, stick aldrig in händerna eller fötterna under gräsklipparen eller i utkastområdet. Fig. E d) Innan gräsklippningen påbörjas, plocka undan alla främmande föremål från gräsmattan som kan slungas ut av gräsklipparen. Fig. F e) Håll barn, övriga personer och husdjur på säkert avstånd medan gräsklipparen används. Fig. A f) Lyft aldrig upp gräsklipparen medan du startar motorn. Fig. G 5- ARBETE Innan maskinen tas i bruk bör bruksanvisningen för motorn läsas igenom. Motorn levereras utan olja: fyll i 0,6 liter olja innan motorn startas. ATT STARTA MOTORN: Efter korrekt förberedelse av maskinen startas motorn enligt följande: a) Ställ in gasreglaget i gasläget.

5 b) Dra säkerhetshandtaget tillbaka och håll det tryckt mot handtaget. Dra lätt i starthandtaget tills du känner motstånd, dra sedan kraftigt. c) Ställ in gasspaken i läget FAST (snabb) för gräsklippning eller i läget SLOW (långsam) för tomgång. 6- SÄKERHETSINSTRUKTIONER Allmänna krav vid användningen. 1. Maskinen är endast avsedd för klippning av naturligt gräs. Maskinen får aldrig användas i något annat ändamål. Icke ändamålsenlig användning kan medföra säkerhetsrisk och skada gräsklipparen. 2. Gräsklipparen får inte användas av personer under 16 år och personer som inte har läst igenom bruksanvisningen. 3. Användaren ansvarar för säkerheten av övriga personer som befinner sig i arbetsområdet. Håll barn och husdjur på säkert avstånd medan gräsklipparen används. 4. Innan gräsklippningen påbörjas, plocka undan alla främmande föremål som har blivit liggande på gräsmattan. ANVÄNDNINGSINSTRUKTIONER 1. Kontrollera att alla muttrar, bultar och skruvar är hårt åtdragna. 2. Montera grässamlaren på gräsklipparen innan gräsklippningen påbörjas. 3. Innan gräsklippningen påbörjas, kontrollera att bladet och dess fästskruv är ordentligt fästa. Om skäreggarna behöver vässas bör detta göras jämnt på båda sidorna för att undvika obalans. Om bladet är skadat bör det bytas ut. 4. Ha alltid på dig långbyxor och kraftiga skor medan du klipper gräs. 5. Låt inte motorn vara på i ett slutet och/eller dåligt ventilerat utrymme eftersom motorgaserna innehåller hälsofarlig kolmonoxid. 6. Arbeta endast i tillräckligt ljus. 7. Använd inte gräsklipparen medan det regnar eller om gräset är vått. 8. Var särskilt försiktig när du klipper gräs på sluttningar eller lutande sträckor. Kör gräsklipparen tvärs med sluttningen, aldrig rakt uppför eller nerför. 9. Stäng av motorn när gräsklipparen måste lämnas utan uppsikt, flyttas eller lutas. 10. Lyft aldrig upp gräsklipparens bakre del medan motorn startas. Stick aldrig in händerna eller fötterna under höljet eller in i det bakre utkastet medan motorn är på. 11. Ändra aldrig motorns förinställda hastighet. 12. Vid självgående gräsklippare bör det självgående systemet stängas av innan motorn startas. 13. Gräsklipparen får aldrig lyftas upp eller bäras medan motorn är på. 14. I följande fall bör motorn stängas av och tändstiftets kontakt kopplas loss: - Före varje åtgärd under höljet eller i det bakre utkastet. - Före varje underhålls-, reparations- eller kontrollåtgärd. - Innan gräsklipparen bärs, lyfts upp eller flyttas. - När gräsklipparen lämnas utan uppsyn eller vid inställning av klippningshöjden. - Vid avlägsnande och tömning av grässamlaren. - Om gräsklipparen stöter mot ett föremål, stäng av motorn och kontrollera gräsklipparen noga för skador. Vid behov bör gräsklipparen tas till en godkänd serviceverkstad för reparation. - Om gräsklipparen vibrerar onormalt, ta reda på orsaken och ta maskinen till en godkänd serviceverkstad. - För att trygga säker användning, kontrollera regelbundet att alla bultar, muttrar och skruvar är hårt åtdragna.

6 15. VARNING: BENSIN ÄR YTTERST LÄTTANTÄNDLIG. - Förvara bensinen i en därtill avsedd dunk. - Fyll i bränsle med hjälp av en tratt, gör det utomhus. Rök inte. Använd inte mobiltelefon. - Fyll i bensin och olja innan du startar motorn. Öppna aldrig bränsletankens lock för att fylla på bränsle medan motorn är på eller fortfarande varm. - Starta inte motorn om bensin har hamnat på marken vid gräsklipparen. Flytta gräsklipparen bort från stället där bensinen har blivit utspilld och undvik all kontakt med värmekällor tills den utspillda bensinen har avdunstat helt. - Skruva på bränsletankens lock och stäng dunklocket noga. Underhåll och förvaring VARNING: stäng av motorn och koppla loss tändstiftet före varje reparations- och underhållsåtgärd. - Kontrollera att alla muttrar, bultar och skruvar är hårt åtdragna för att trygga gräsklipparens säkerhet och funktionsduglighet. - Förvara aldrig gräsklipparen med bensin i tanken i ett slutet utrymme där bensinångor kan komma i kontakt med stark hetta eller öppen låga. Låt motorn svalna innan gräsklipparen flyttas till förvaringsstället. - För att undvika brandrisk bör gräsklipparen rengöras ordentligt, särskilt motorn, ljuddämparen och bränsletanken. Avlägsna alla gräsrester, löv och överflödigt smörjmedel. - Kontrollera grässamlarens tillstånd ofta, byt ut den om den är skadad. - När du tömmer oljetanken före vintern, gör det utomhus. - Ha på dig tjocka arbetshandskar medan du monterar och skärper klippbladet. Se alltid till att bladet är väl balanserat. 7- UNDERHÅLL VARNING: stäng av motorn och koppla loss tändstiftet före varje reparations- och underhållsåtgärd. - Beträffande fyrtaktsmotoren, läs noga igenom underhållsinstruktionerna för motorn. Kontrollera oljenivån regelbundet och fyll på eller byt ut oljan alltefter behov. - Kontrollera gräsklipparen ofta och försäkra dig om att alla gräsrester avlägsnas under höljet. - Smörj hjulaxeln och lagren regelbundet med smörjmedel. - Kontrollera klippbladet ofta; för bra resultat ska bladet alltid vara rent och väl balanserat. - Kontrollera regelbundet att alla bultar och skruvar är ordentligt åtdragna. Slitna eller lösa muttrar och bultar kan orsaka allvarlig skada för motorn och stommen. - Om bladet stöter mot ett hinder, stäng av motorn och ta gräsklipparen till en godkänd serviceverkstad.

7 BLADET: Klippbladet är av pressat stål. För att försäkra bra resultat bör bladet vässas ofta, ca varje 25:e arbetstimme. Se alltid till att bladet är väl balanserat, obalans kan leda till vibration som skadar maskinen. Skruva loss skruven för att lossa bladet, kontrollera bladfästet och byt ut alla delar som är slitna eller skadade. När du monterar tillbaka bladet, försäkra dig om att skäreggarna är i motorns rotationsriktning. Bladets fästskruv bör dras åt till 50Nm med hjälp av ett dynamometriskt verktyg. Ett klippblad ANVÄND ENDAST ORIGINALRESERVDELAR. RESERVDELAR MED LÅG KVALITET KAN ORSAKA SERIÖS SKADA FÖR DIN GRÄSKLIPPARE OCH ÄVEN LEDA TILL SÄKERHETSRISK. 8- GARANTI GARANTIVILLKOR: Tillverkaren ger denna produkt 12 månaders garanti avseende alla tillverkningsfel, räknat från köpedatumet. Gräsklippare som används yrkesmässigt eller kommersiellt ges 3 månaders garanti. Garantin omfattar inte normalt slitage. Tillverkaren byter ut delar som anses defekta på egen bekostnad och antingen själv eller via en godkänd serviceverkstad. Tillverkaren är under inga omständigheter skyldig att ersätta maskinens kostnad (delvis eller fullständigt) och/eller direkt eller indirekt skada eller kostnad. Garantin täcker inte: - Otillräckligt underhåll. - Felaktig användning eller skada orsakad av stötar.

8 Montering, inställning och förberedelse av maskinen. - Förbrukningsdelar, säkerhetsreservdelar (bälte, blad, bladfäste, lager, kablar, utkast, tändstiftskontakt, luftfilter osv ) - Transport- och emballagekostnader. - Endast tillverkarens reservdelar får användas. Tillverkaren åtar sig inget ansvar om maskinen har använts icke ändamålsenligt eller användaren inte har följt bruks- och underhållsinstruktionerna angivna i bruksanvisningen. Läs noga igenom bruksanvisningen innan gräsklipparen tas i bruk. Vid beställning av reservdelar bör man ange följande uppgifter om gräsklipparen: modell, tillverkningsår, maskinens och motorns serienummer. Fakturan eller kvittot bör behållas, det är absolut nödvändigt att framvisa det vid varje garantiåtgärd. Importör: Kauppahuone Harju Oy, Myllypuronkatu 30, Tampere,

9

10 Övre handtag Säkerhetshandtag X35-BZn-3 Bult (M5x35) Bromskabel B Gasreglage W Mutter M W Mutter M B Bricka Gasspak X43-W-3 Bult (M6X43) Handtagsknapp Y1-8-W Bricka Krok Bult X12-W-3 Bult (M5X12) Bakplåt Gummilist Inställningsklammer Fjäder till kopplingsstången Vänster handtagsfäste X55-W-3 Bult (M8X55) Motorbricka Y1-5-W-3 Mutter (M5) Nedre handtag Y1-8-W-3 Mutter (M8) X18-W-3 Bult (M8X18) Höger handtagsfäste Bult 4

11 B&S450 Motor Motorfäste X16-W-3 Bult (M6X16) A Utkastöppningens skydd Y1-6-W-3 Mutter (M6) Hölje Handtag Bakaxel, komplett Kopplingsstång X16-B Stift 2X Bakre navkapslar Y1-12-B Ringklammer Bricka Böjd fjäderbricka Bakhjul Framaxel, komplett Klammer Nyckel för vevaxeln Bladfäste A Klippblad Bricka för klippbladet Bult 3/8"-24UNF 1 Nr Kod Benämning Antal

12 CE Declaration of Conformity We, TRION POWER(SUZHOU)CO.,LTD NO.333 XINGPU ROAD, SUZHOU INDUSTRIAL PARK, JIANGSU PROVINCE, CHINA Declare that the product detailed below: 18 (460mm) petrol lawn mower Model: TPA204 Satisfies the requirement of the Council Directives: /42/EC (Machinery directive) /108/EC (EMC directive) Position of Signature: Producer:TRION POWER(SUZHOU)CO.,LTD VP Date:

13 AXA BENSIINIKÄYTTÖINEN RUOHONLEIKKURI ULOSHEITTOAUKOLLA 18 (460mm) KÄYTTÖOHJE Malli: TPA204 Moottori: TP1P65F

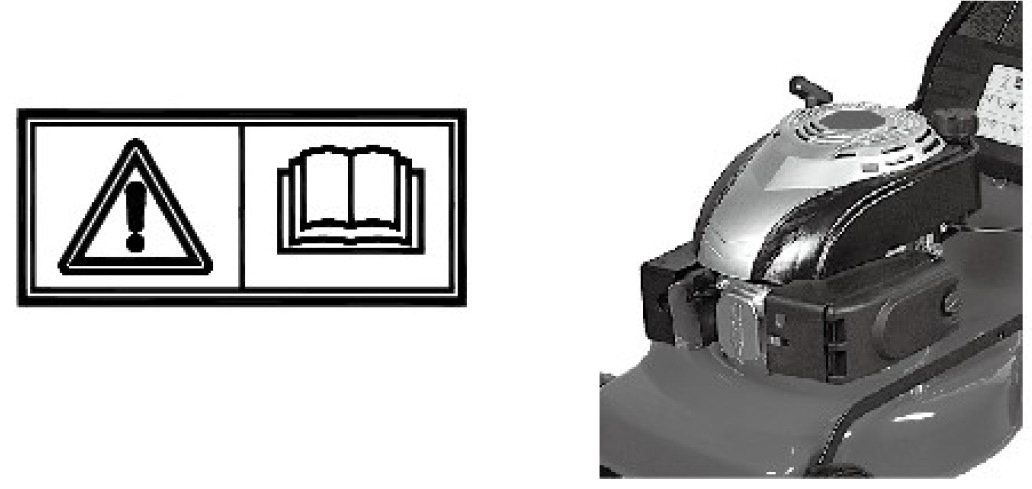

14 Varoitus: Lue ohjekirja huolellisesti ennen käyttöä. Varoitus: Varmista, että vaara-alueella tai sen läheisyydessä ei ole ulkopuolisia henkilöitä. Varoitus: Käsi- tai jalkavammojen riski. Varoitus: Myrkyllisiä kaasupäästöjä, älä käytä ruohonleikkuria suljetussa tilassa, jossa ei ole ilmanvaihtoa. Varoitus: Kuumia pintoja. Varoitus: Pysäytä moottori ja irrota sytytystulpan suojus aina ennen minkään toimenpiteen suorittamista. Varoitus: Älä koskaan täytä polttoainesäiliötä moottorin ollessa käynnissä. TÄRKEÄÄ: Lue koneen ohjekirjassa olevat turvavaatimukset ennen ensimmäistä käyttöä. YHTEENVETO: 1. KUVAUS 2. SIVUKOURUN JA SILPPUKUVUN KOKOAMINEN 3. LEIKKAUSKORKEUDEN SÄÄTÖ 4. TURVAOHJEITA 5. KÄYTTÖ 6. TURVATOIMIA 7. HUOLTO 8. TAKUU

15 1- KUVAUS 1. Moottori 2. Korkeudensäätövipu 3. Alempi ohjaustanko 4. Kaasuvipu 5. Jarrukahva 6. Ylempi ohjaustanko 7. Jarrukaapeli 8. Leikkurin kansi 2- SIVUKOURUN JA SILPPUKUVUN KOKOAMINEN a) Aseta sivukouru kannen vasemmalla puolella olevan kolon päälle. Kuva A b) Aseta paikoilleen sivukourun kiinnityspultit ulkopuolelta kannen ja sivukourun reikien läpi. Kuva B c) Ruuvaa käsin sivukourun kiinnityspultit muttereihin (kannen sisäpuolella) ja kiristä kiintoavaimella ja vaihtimella kunnes kireä. Kuva C d) Ota sivukouru pois ja valmistu asettamaan silppukupu kannen vasemmalla puolella olevan kolon päälle... Kuva D e) Aseta silppukuvun pultit ulkopuolelta silppukuvun ja kannen reikiin. Kuva E f) Ruuvaa käsin silppukuvun kiinnityspultit muttereihin (kannen sisäpuolella) ja kiristä kiintoavaimella ja vaihtimella kunnes kireä. Kuva F

16 3- LEIKKAUSKORKEUDEN SÄÄTÖ KORKEA MATALA 4- TURVAOHJEITA a) Käytä ruohonleikkuria aina ruohonkerääjä paikoillaan. b) Pysäytä moottori aina ennen ruohonkerääjän tyhjennystä tai leikkauskorkeuden säätöä. c) Älä koskaan aseta käsiäsi tai jalkojasi moottorin käydessä ruohonleikkurin alle tai ruohon ulostuloalueen alle. Kuva E d) Poista ennen ruohonleikkausta nurmikolta kaikki ylimääräiset esineet, jotka kone voi singota. Kuva F e) Huolehdi, että lapset ja muut henkilöt sekä kotieläimet ovat turvallisen etäisyyden päässä ruohonleikkurin ollessa käytössä. Kuva A f) Älä koskaan nosta ruohonleikkuria moottoria käynnistettäessä. Kuva G 5- KÄYTTÖ Ennen koneen käyttöä on luettava Käyttöohjeet. Moottori toimitetaan ilman öljyä: lisää 0,6 litraa öljyä ennen moottorin käynnistämistä. MOOTTORIN KÄYNNISTYS: Koneen säätöjen ollessa kunnossa käynnistä moottori seuraavasti: a) Aseta kaasuvipu kastinasentoon.

17 b) Vedä jarrukahvasta ja paina se ohjaustankoa vasten, vedä käynnistintä kevyesti kunnes tunnet vastuksen ja vedä sitten todella voimakkaasti. c) Aseta kaasuvipu FAST-asentoon leikataksesi tai SLOW-asentoon tyhjäkäyntiä varten. 6- TURVATOIMIA Yleiset käyttöehdot 1. Tätä konetta tulee käyttää yksinomaan luonnollisen ruohon leikkaamiseen. Älä koskaan käytä ruohonleikkuria mihinkään muuhun tarkoitukseen. Muunlainen käyttö voi vaarantaa oman turvallisuutesi tai vahingoittaa ruohonleikkuria. 2. Alle 16-vuotiaat henkilöt tai henkilöt, jotka eivät ole tutustuneet käyttöohjeisiin, eivät saa käyttää ruohonleikkuria. 3. Käyttäjä vastaa muiden henkilöiden turvallisuudesta työskentelyalueella. Huolehdi, että lapset ja kotieläimet ovat turvallisen etäisyyden päässä ruohonleikkurin ollessa käynnissä. 4. Poista ennen leikkausta kaikki ylimääräiset esineet, jotka ovat saattaneet jäädä huomaamatta. KÄYTTÖOHJEET 1. Tarkista että kaikki mutterit, pultit ja ruuvit on kiristetty kunnolla. 2. Aseta ruohonkerääjä paikoilleen ennen ruohonleikkausta. 3. Varmista ennen ruohonleikkausta, että terä ja terän kiinnitysruuvi ovat kunnolla kiinni. Kun terät vaativat teroitusta, se on tehtävä tasaisesti molemmilta puolilta epätasapainon välttämiseksi. Jos terä on vahingoittunut, se on vaihdettava. 4. Käytä ruohoa leikatessasi aina pitkiä housuja ja tukevia jalkineita. 5. Älä käytä moottoria suljetussa ja/tai tilassa, jossa on huono ilmanvaihto, koska moottorin kaasu sisältää terveydelle vaarallista hiilimonoksidia. 6. Työskentele vain riittävässä valaistuksessa. 7. Älä käytä ruohonleikkuria sateella tai kun ruoho on märkää. 8. Erityisiä varotoimenpiteitä tulee noudattaa, kun ruohoa leikataan rinteissä tai kaltevilla alueilla. Leikkaa ruoho aina poikkisuunnassa näillä alueilla, ei koskaan ylös- tai alaspäin. 9. Sammuta moottori, jos joudut jättämään ruohonleikkurin ilman valvontaa, työnnä ruohonleikkuri syrjään tai kallista sitä. 10. Älä koskaan nosta ruohonleikkurin takaosaa moottoria käynnistettäessä äläkä koskaan aseta käsiäsi tai jalkojasi kannen alle tai takaosan poistokouruun moottorin ollessa käynnissä. 11. Älä koskaan muuta moottorin säädettyä käyntinopeutta. 12. Irrota itseliikkuvissa ruohonleikkureissa itseliikkuvuuden kytkentä ennen moottorin käynnistämistä. 13. Älä koskaan nosta tai kanna ruohonleikkuria moottorin ollessa käynnissä. 14. Pysäytä moottori ja poista sytytystulpan kansi seuraavissa tilanteissa: - Aina ennen toimenpiteitä kannen alla tai takaosan ruohonpoistokourussa. - Aina ennen huoltotoimenpiteitä, korjauksia tai tarkistuksia. - Ennen ruohonleikkurin kantamista, nostamista tai poiskuljettamista. - Jos jätät ruohonleikkurin ilman valvontaa tai muutat leikkauskorkeutta. - Poistaaksesi tai tyhjentääksesi ruohonkerääjän. - Ajettuasi johonkin ulkoiseen esineeseen pysäytä moottori ja tarkasta ruohonleikkuri läpikotaisin vaurioiden varalta. Toimita ruohonleikkuri tarvittaessa valtuutettuun huoltopalveluun korjattavaksi.

18 - Jos ruohonleikkuri tärisee epänormaalilla tavalla, selvitä syy ja toimita ruohonleikkuri valtuutettuun huoltopalveluun. - Tarkista säännöllisesti että pultit, mutterit ja ruuvit on kiristett kunnolla ja ruohonleikkurin käyttö turvallista. 15. VAROITUS: BENSIINI ON HERKÄSTI SYTTYVÄÄ. - Säilytä bensiiniä tähän tarkoitukseen valmistetussa kanisterissa. - Täytä polttoainesäiliö suppilolla, tee tämä ulkotiloissa. Älä tupakoi. Älä käytä matkapuhelinta. - Täytä bensiinillä ja öljyllä ennen moottorin käynnistämistä. Älä koskaan avaa polttoainesäiliön korkkia lisätäksesti bensiiniä moottorin käydessä tai ollessa yhä kuuma. - Älä käynnistä moottoria, mikäli bensiiniä on läikkynyt ympäristöön; siirrä ruohonleikkuri pois alueelta, jonne on läikkynyt bensiiniä ja vältä kosketusta kuumien esineiden kanssa, niin kauan kuin bensiini ei ole täysin haihtunut. - Kiristä polttoainesäiliön korkki ja sulje kanisterin korkki tiiviisti. Huolto ja varastointi VAROITUS: Pysäytä moottori ja irrota sytytystulppa aina ennen korjaus- tai huoltotoimenpiteitä. - Varmista, että kaikki pultit, mutterit ja ruuvit on kiristetty kunnolla, pitääksesi ruohonleikkurin turvallisessa käyttökunnossa. - Älä koskaan säilytä ruohonleikkuria bensiinikanisterin kanssa suljetussa tilassa, jossa bensiinin höyryt voivat joutua kosketuksiin voimakkaan lämmönlähteen tai liekkien kanssa. Anna moottorin jäähtyä, ennen kuin viet ruohonleikkurin varastotilaan. - Välttääksesi palovaaran puhdista ruohonleikkuri ja erityisesti moottori, äänenvaimennin ja polttoainesäiliö. Poista kaikki ruohon jäljet tai ylimääräinen rasva. - Tarkista säännöllisesti ruohonkerääjän tila; korvaa uudella, jos vaurioita. - Mikäli öljy tyhjennetään ennen talven tuloa, suorita tämä toimenpide ulkona. - Käytä paksuja käsineitä kiinnittäessäsi tai teroittaessasi terää. Varmista, että terä on aina hyvässä tasapainossa. 7- HUOLTO VAROITUS: Pysäytä moottori ja irrota sytytystulppa aina ennen korjaus- tai huoltotoimenpiteitä. - Lue nelitahtimoottorin osalta huolellisesti moottorin huolto-opas. Tarkista öljyn taso säännöllisesti ja lisää öljyä tai vaihda se tarpeen vaatiessa. - Tarkasta ruohonleikkuri säännöllisesti ja varmista, että kerääntynyt ruoho on poistettu kannen alta. - Rasvaa pyörän akseli ja laakerit säännöllisesti. - Tarkasta terä usein; saadaksesi hyvän lopputuloksen on terän oltava aina terävä ja hyvässä tasapainossa. - Tarkista kaikkien pulttien ja mutterien kireys säännöllisin väliajoin. Kuluminen tai huonosti kiristetyt pultit ja mutterit voivat vahingoittaa huomattavasti konetta ja runkoa. - Jos terä iskee voimakkaasti esteeseen, pysäytä ruohonleikkuri ja tuo se valtuutettuun huoltopalveluun.

19 TERÄ: Terä on valmistettu puristetusta teräksestä; saadaksesi hyvän lopputuloksen teroita terä säännöllisesti noin 25 työtunnin välein. Varmista, että terä on jatkuvasti hyvin tasapainotettu; huonosti tasapainotettu terä voi aiheuttaa haitallista tärinää. Terän irrottamiseksi irrota ruuvit, tarkasta terän tuki ja vaihda kaikki varaosat, jos ne ovat kuluneita tai vaurioituneita. Varmista terää uudelleen kootessasi, että leikkausreunat on suunnattu moottorin pyörimissuuntaan. Terän ruuvi on kiristettävä dynamometrisellä työkalulla vääntömomenttiin 50N.m. Yksittäinen terä KÄYTÄ VAIN ALKUPERÄISOSIA. HUONOLAATUISET VARAOSAT VOIVAT AIHEUTTAA MERKITTÄVIÄ VAURIOITA RUOHONLEIKKURILLESI JA VAARANTAA TURVALLISUUTESI. 8- TAKUU TAKUUEHDOT: Valmistaja myöntää tuotteelle takuun 12 kuukaudeksi ostopäivästä kaikkien valmistusvikojen osalta. Ammatti- tai vuokrakäytössä oleville ruohonleikkureille myönnetöön takuu 3 kuukaudeksi. Takuu ei kata normaalia kulumista. Valmistaja vaihtaa omalla kustannuksellaan varaosat, jotka valmistaja tai valtuutettu huolto toteaa viallisiksi. Valmistaja ei hyväksy missään tapauksessa laitteen (osittaista tai täydellistä) ja/tai vahinkojen ja etujen hyvittämistä suoraan tai epäsuorasti. Takuu ei kata: - Riittämätöntä huoltoa. - Epänormaalia käyttöä tai iskujen aiheuttamia vaurioita.

20 - Kiinnitystä, säätöä tai laitteen valmistelua. - Normaalisti kuluvia osia, varalla olevia osia (hihna, terä, terän tuki, laakeri, johdot, lamellit, sytytystulppa, ilmansuodatin jne ) - Toimitus- ja pakkauskustannuksia. - Käytä vain valmistajalta saatavia varaosia. Valmistaja kieltäytyy kaikesta vastuusta, jos konetta ei ole käytetty sille osoitettuun käyttötarkoitukseen tai jos käyttäjä ei ole käyttänyt konetta opaskirjan käyttö- ja huolto-ohjeiden mukaisesti. Lue käyttöohjeet huolellisesti ennen ruohonleikkurin käyttöä. Ilmoita aina varaosia tilatessasi ruohonleikkurin valmistusvuosi sekä ruohonleikkurin ja moottorin sarjanumero. Säilytä laskut ja kuitit; se on ehdottoman välttämätöntä takuun soveltamiseksi. Maahantuoja: Kauppahuone Harju Oy Myllypuronkatu Tampere

21

22 Ylempi ohjaustanko Jarrutanko X35-BZn-3 Pultti (M5x35) Jarrukaapeli B Kaasuvipu W Mutteri M W Mutteri M B Prikka Kaasuvipu X43-W-3 Pultti (M6X43) Kahvan nuppi Y1-8-W Prikka Haka Pultti X12-W-3 Pultti (M5X12) Takalaita Kumilista Säätökiinnike Yhteystangon jousi Vasemman kahvan kiinnike X55-W-3 Pultti (M8X55) Moottorin prikka Y1-5-W-3 Mutteri (M5) Alempi ohjaustanko Y1-8-W-3 Mutteri (M8) X18-W-3 Pultti (M8X18) Oikean kahvan kiinnike Pultti 4

23 B&S450 Moottori Moottorin kiinnike X16-W-3 Pultti (M6X16) A Tyhjentimen kansi Y1-6-W-3 Mutteri (M6) Kansi Kahva Taka-akselin kokoonpano Yhdystanko X16-B Tappi 2X Taka pölykapselit Y1-12-B Lukkorengas Prikka Kaareva jousialuslevy Takarengas Etuakselin kokoonpano Liitin Kampiakselin avain Terän asennusnuppi A Teräpalkin terä Teräpalkin terän prikka Pultti 3/8"-24UNF 1 Nro Koodi Nimi Määrä

24 CE Declaration of Conformity We, TRION POWER(SUZHOU) CO.,LTD NO.333 XINGPU ROAD, SUZHOU INDUSTRIAL PARK, JIANGSU PROVINCE, CHINA Declare that the product detailed below: 18 (460mm) petrol lawn mower Model: TPA204 Satisfies the requirement of the Council Directives: /42/EC (Machinery directive) /108/EC (EMC directive) Position of Signature: Producer:Trion Power(suzhou) Co.,Ltd VP Date:
