1 DeLaval luonnollisen ilmanvaihdon ratkaisut Ilmanvaihtopaneelit, harjailmanvaihto ja poistohormit

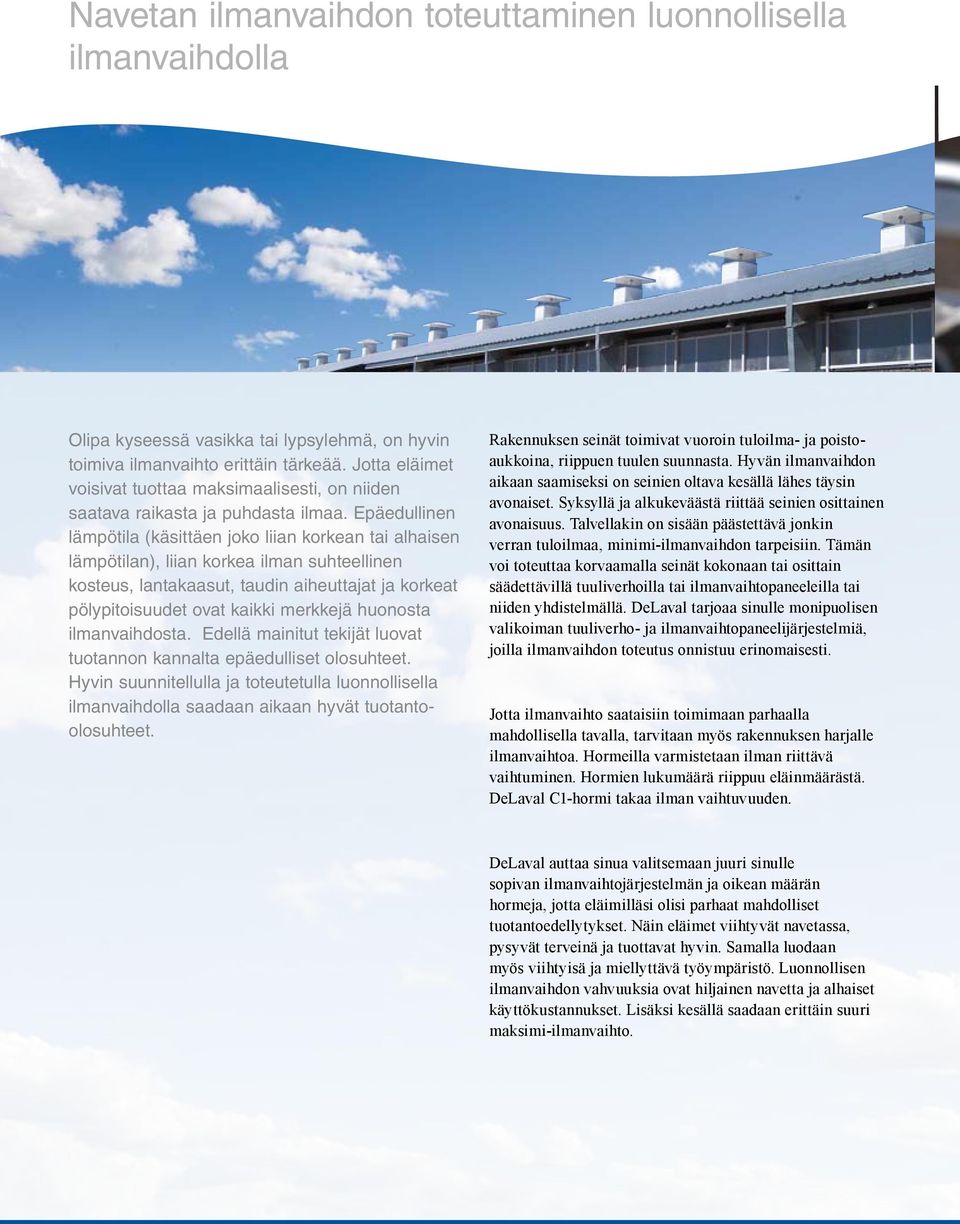

2 Navetan ilmanvaihdon toteuttaminen luonnollisella ilmanvaihdolla Olipa kyseessä vasikka tai lypsylehmä, on hyvin toimiva ilmanvaihto erittäin tärkeää. Jotta eläimet voisivat tuottaa maksimaalisesti, on niiden saatava raikasta ja puhdasta ilmaa. Epäedullinen lämpötila (käsittäen joko liian korkean tai alhaisen lämpötilan), liian korkea ilman suhteellinen kosteus, lantakaasut, taudin aiheuttajat ja korkeat pölypitoisuudet ovat kaikki merkkejä huonosta ilmanvaihdosta. Edellä mainitut tekijät luovat tuotannon kannalta epäedulliset olosuhteet. Hyvin suunnitellulla ja toteutetulla luonnollisella ilmanvaihdolla saadaan aikaan hyvät tuotantoolosuhteet. Rakennuksen seinät toimivat vuoroin tuloilma- ja poistoaukkoina, riippuen tuulen suunnasta. Hyvän ilmanvaihdon aikaan saamiseksi on seinien oltava kesällä lähes täysin avonaiset. Syksyllä ja alkukeväästä riittää seinien osittainen avonaisuus. Talvellakin on sisään päästettävä jonkin verran tuloilmaa, minimi-ilmanvaihdon tarpeisiin. Tämän voi toteuttaa korvaamalla seinät kokonaan tai osittain säädettävillä tuuliverhoilla tai ilmanvaihtopaneeleilla tai niiden yhdistelmällä. DeLaval tarjoaa sinulle monipuolisen valikoiman tuuliverho- ja ilmanvaihtopaneelijärjestelmiä, joilla ilmanvaihdon toteutus onnistuu erinomaisesti. Jotta ilmanvaihto saataisiin toimimaan parhaalla mahdollisella tavalla, tarvitaan myös rakennuksen harjalle ilmanvaihtoa. Hormeilla varmistetaan ilman riittävä vaihtuminen. Hormien lukumäärä riippuu eläinmäärästä. DeLaval C1-hormi takaa ilman vaihtuvuuden. DeLaval auttaa sinua valitsemaan juuri sinulle sopivan ilmanvaihtojärjestelmän ja oikean määrän hormeja, jotta eläimilläsi olisi parhaat mahdolliset tuotantoedellytykset. Näin eläimet viihtyvät navetassa, pysyvät terveinä ja tuottavat hyvin. Samalla luodaan myös viihtyisä ja miellyttävä työympäristö. Luonnollisen ilmanvaihdon vahvuuksia ovat hiljainen navetta ja alhaiset käyttökustannukset. Lisäksi kesällä saadaan erittäin suuri maksimi-ilmanvaihto.

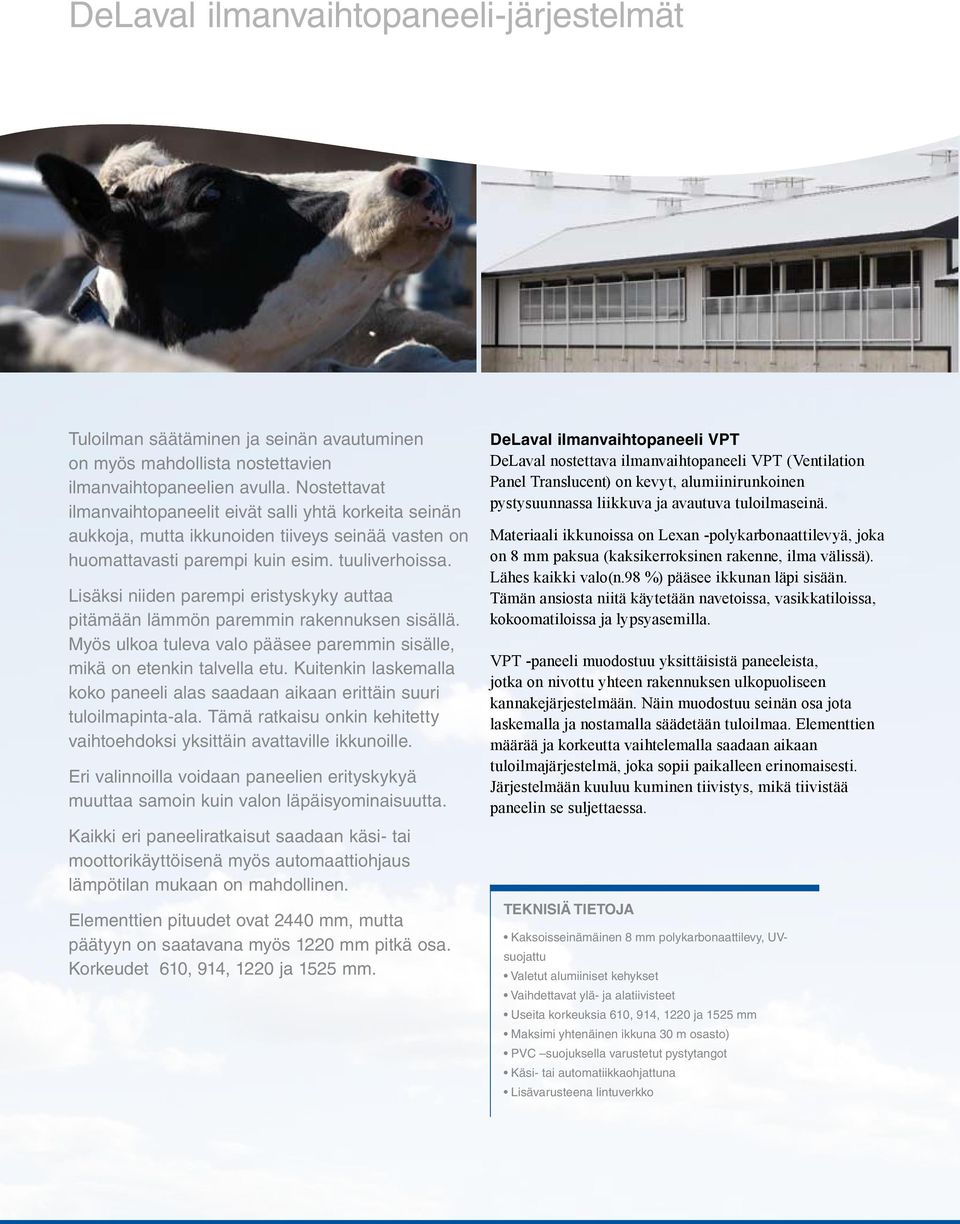

3 DeLaval ilmanvaihtopaneeli-järjestelmät Tuloilman säätäminen ja seinän avautuminen on myös mahdollista nostettavien ilmanvaihtopaneelien avulla. Nostettavat ilmanvaihtopaneelit eivät salli yhtä korkeita seinän aukkoja, mutta ikkunoiden tiiveys seinää vasten on huomattavasti parempi kuin esim. tuuliverhoissa. Lisäksi niiden parempi eristyskyky auttaa pitämään lämmön paremmin rakennuksen sisällä. Myös ulkoa tuleva valo pääsee paremmin sisälle, mikä on etenkin talvella etu. Kuitenkin laskemalla koko paneeli alas saadaan aikaan erittäin suuri tuloilmapinta-ala. Tämä ratkaisu onkin kehitetty vaihtoehdoksi yksittäin avattaville ikkunoille. Eri valinnoilla voidaan paneelien erityskykyä muuttaa samoin kuin valon läpäisyominaisuutta. Kaikki eri paneeliratkaisut saadaan käsi- tai moottorikäyttöisenä myös automaattiohjaus lämpötilan mukaan on mahdollinen. Elementtien pituudet ovat 2440 mm, mutta päätyyn on saatavana myös 1220 mm pitkä osa. Korkeudet 610, 914, 1220 ja 1525 mm. DeLaval ilmanvaihtopaneeli VPT DeLaval nostettava ilmanvaihtopaneeli VPT (Ventilation Panel Translucent) on kevyt, alumiinirunkoinen pystysuunnassa liikkuva ja avautuva tuloilmaseinä. Materiaali ikkunoissa on Lexan -polykarbonaattilevyä, joka on 8 mm paksua (kaksikerroksinen rakenne, ilma välissä). Lähes kaikki valo(n.98 %) pääsee ikkunan läpi sisään. Tämän ansiosta niitä käytetään navetoissa, vasikkatiloissa, kokoomatiloissa ja lypsyasemilla. VPT -paneeli muodostuu yksittäisistä paneeleista, jotka on nivottu yhteen rakennuksen ulkopuoliseen kannakejärjestelmään. Näin muodostuu seinän osa jota laskemalla ja nostamalla säädetään tuloilmaa. Elementtien määrää ja korkeutta vaihtelemalla saadaan aikaan tuloilmajärjestelmä, joka sopii paikalleen erinomaisesti. Järjestelmään kuuluu kuminen tiivistys, mikä tiivistää paneelin se suljettaessa. Kaksoisseinämäinen 8 mm polykarbonaattilevy, UVsuojattu Valetut alumiiniset kehykset Vaihdettavat ylä- ja alatiivisteet Useita korkeuksia 610, 914, 1220 ja 1525 mm Maksimi yhtenäinen ikkuna 30 m osasto) PVC suojuksella varustetut pystytangot Käsi- tai automatiikkaohjattuna Lisävarusteena lintuverkko

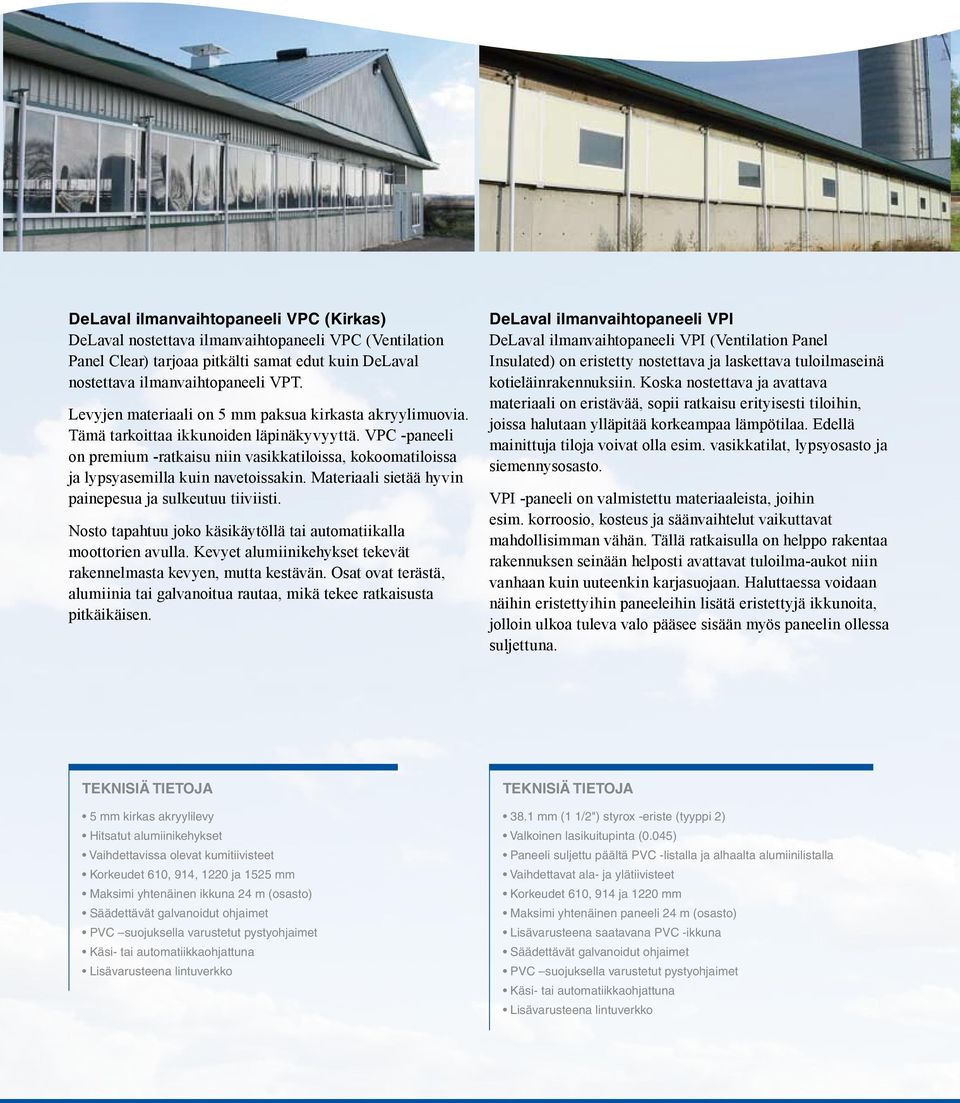

4 DeLaval ilmanvaihtopaneeli VPC (Kirkas) DeLaval nostettava ilmanvaihtopaneeli VPC (Ventilation Panel Clear) tarjoaa pitkälti samat edut kuin DeLaval nostettava ilmanvaihtopaneeli VPT. Levyjen materiaali on 5 mm paksua kirkasta akryylimuovia. Tämä tarkoittaa ikkunoiden läpinäkyvyyttä. VPC -paneeli on premium -ratkaisu niin vasikkatiloissa, kokoomatiloissa ja lypsyasemilla kuin navetoissakin. Materiaali sietää hyvin painepesua ja sulkeutuu tiiviisti. Nosto tapahtuu joko käsikäytöllä tai automatiikalla moottorien avulla. Kevyet alumiinikehykset tekevät rakennelmasta kevyen, mutta kestävän. Osat ovat terästä, alumiinia tai galvanoitua rautaa, mikä tekee ratkaisusta pitkäikäisen. DeLaval ilmanvaihtopaneeli VPI DeLaval ilmanvaihtopaneeli VPI (Ventilation Panel Insulated) on eristetty nostettava ja laskettava tuloilmaseinä kotieläinrakennuksiin. Koska nostettava ja avattava materiaali on eristävää, sopii ratkaisu erityisesti tiloihin, joissa halutaan ylläpitää korkeampaa lämpötilaa. Edellä mainittuja tiloja voivat olla esim. vasikkatilat, lypsyosasto ja siemennysosasto. VPI -paneeli on valmistettu materiaaleista, joihin esim. korroosio, kosteus ja säänvaihtelut vaikuttavat mahdollisimman vähän. Tällä ratkaisulla on helppo rakentaa rakennuksen seinään helposti avattavat tuloilma-aukot niin vanhaan kuin uuteenkin karjasuojaan. Haluttaessa voidaan näihin eristettyihin paneeleihin lisätä eristettyjä ikkunoita, jolloin ulkoa tuleva valo pääsee sisään myös paneelin ollessa suljettuna. 5 mm kirkas akryylilevy Hitsatut alumiinikehykset Vaihdettavissa olevat kumitiivisteet Korkeudet 610, 914, 1220 ja 1525 mm Maksimi yhtenäinen ikkuna 24 m (osasto) Säädettävät galvanoidut ohjaimet PVC suojuksella varustetut pystyohjaimet Käsi- tai automatiikkaohjattuna Lisävarusteena lintuverkko 38.1 mm (1 1/2") styrox -eriste (tyyppi 2) Valkoinen lasikuitupinta (0.045) Paneeli suljettu päältä PVC -listalla ja alhaalta alumiinilistalla Vaihdettavat ala- ja ylätiivisteet Korkeudet 610, 914 ja 1220 mm Maksimi yhtenäinen paneeli 24 m (osasto) Lisävarusteena saatavana PVC -ikkuna Säädettävät galvanoidut ohjaimet PVC suojuksella varustetut pystyohjaimet Käsi- tai automatiikkaohjattuna Lisävarusteena lintuverkko

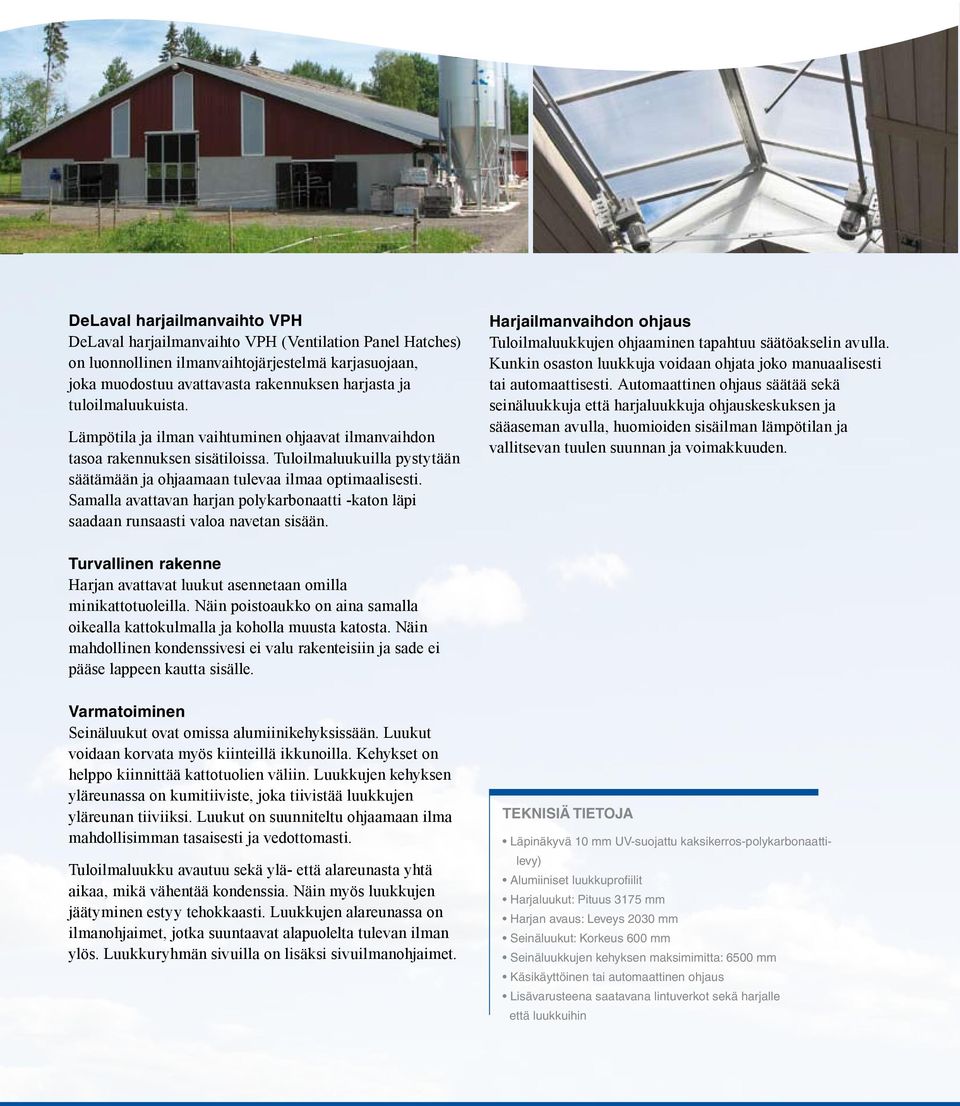

5 DeLaval harjailmanvaihto VPH DeLaval harjailmanvaihto VPH (Ventilation Panel Hatches) on luonnollinen ilmanvaihtojärjestelmä karjasuojaan, joka muodostuu avattavasta rakennuksen harjasta ja tuloilmaluukuista. Lämpötila ja ilman vaihtuminen ohjaavat ilmanvaihdon tasoa rakennuksen sisätiloissa. Tuloilmaluukuilla pystytään säätämään ja ohjaamaan tulevaa ilmaa optimaalisesti. Samalla avattavan harjan polykarbonaatti -katon läpi saadaan runsaasti valoa navetan sisään. Harjailmanvaihdon ohjaus Tuloilmaluukkujen ohjaaminen tapahtuu säätöakselin avulla. Kunkin osaston luukkuja voidaan ohjata joko manuaalisesti tai automaattisesti. Automaattinen ohjaus säätää sekä seinäluukkuja että harjaluukkuja ohjauskeskuksen ja sääaseman avulla, huomioiden sisäilman lämpötilan ja vallitsevan tuulen suunnan ja voimakkuuden. Turvallinen rakenne Harjan avattavat luukut asennetaan omilla minikattotuoleilla. Näin poistoaukko on aina samalla oikealla kattokulmalla ja koholla muusta katosta. Näin mahdollinen kondenssivesi ei valu rakenteisiin ja sade ei pääse lappeen kautta sisälle. Varmatoiminen Seinäluukut ovat omissa alumiinikehyksissään. Luukut voidaan korvata myös kiinteillä ikkunoilla. Kehykset on helppo kiinnittää kattotuolien väliin. Luukkujen kehyksen yläreunassa on kumitiiviste, joka tiivistää luukkujen yläreunan tiiviiksi. Luukut on suunniteltu ohjaamaan ilma mahdollisimman tasaisesti ja vedottomasti. Tuloilmaluukku avautuu sekä ylä- että alareunasta yhtä aikaa, mikä vähentää kondenssia. Näin myös luukkujen jäätyminen estyy tehokkaasti. Luukkujen alareunassa on ilmanohjaimet, jotka suuntaavat alapuolelta tulevan ilman ylös. Luukkuryhmän sivuilla on lisäksi sivuilmanohjaimet. Läpinäkyvä 10 mm UV-suojattu kaksikerros-polykarbonaattilevy) Alumiiniset luukkuprofiilit Harjaluukut: Pituus 3175 mm Harjan avaus: Leveys 2030 mm Seinäluukut: Korkeus 600 mm Seinäluukkujen kehyksen maksimimitta: 6500 mm Käsikäyttöinen tai automaattinen ohjaus Lisävarusteena saatavana lintuverkot sekä harjalle että luukkuihin

6 DeLaval poistohormit Luonnollisen ilmanvaihdon toiminnan takaa tuuliverho-ja ilmanvaitopaneeliratkaisuissa DeLaval poistohormi C1. Hormiston avulla ilma saadaan lisättyä liikettä poistopuolelle. Savupiippu- vaikutuksen ansiosta ilma saadaan poistettua tehokkaasti. Näin ilmanvaihto tehostuu etenkin silloin kun tuulen vaikutus on ilmanvaihdon kannalta liian vähäistä. Samalla poistuu haitallisia kaasuja ja kosteutta navettailmasta. Hormit antavat myös paremman suojan suoralta auringonvalolta verrattuna avoimeen harjaan. Hormit varmistavat myös poistoilman oikean liikesuunnan rakennuksen sisältä ulos ja ylös. DeLaval hormi C1 Hormit on mahdollista varustaa sulkuläpällä, jonka avulla sisäilman lämpötilaa ja laatua on helpompi kontrolloida. DeLaval C1 on rakenteeltaan ruostumaton ja vaatii erittäin vähän huoltoa. Hormit ovat eristettyjä kondenssin vähentämiseksi. Sulkuläppä on hormin yläpäässä, jotta ilman liike alaspäin saadaan mahdollisimman vähäiseksi. Hormi on varustettu erittäin suurella, läpinäkyvällä katolla, jonka sivut ovat 153 cm pitkät. Suuri katto estää sateen pääsyn horminkautta sisälle, mutta päästäen samalla valoa sisälle. Hormeja löytyy useita pituuksia aina 4,9 metriin saakka. Katto ja lintuverkko ovat vakiovarusteena. Neliskanttisten hormien koot ovat seuraavat(sisämitat): 61 cm, 76 cm tai 92 cm. Sisämitat 61x61 cm, 76x76 cm ja 92x92 cm. Useita pituuksia 91cm-490 cm Täysin eristetty; 38mm styrox Lasikuituinen ulkopinta 153x153 cm muovikatto Voidaan varustaa sulkuläpällä Teräs- ja alumiiniosat Voidaan asentaa harjalle tai lappeelle

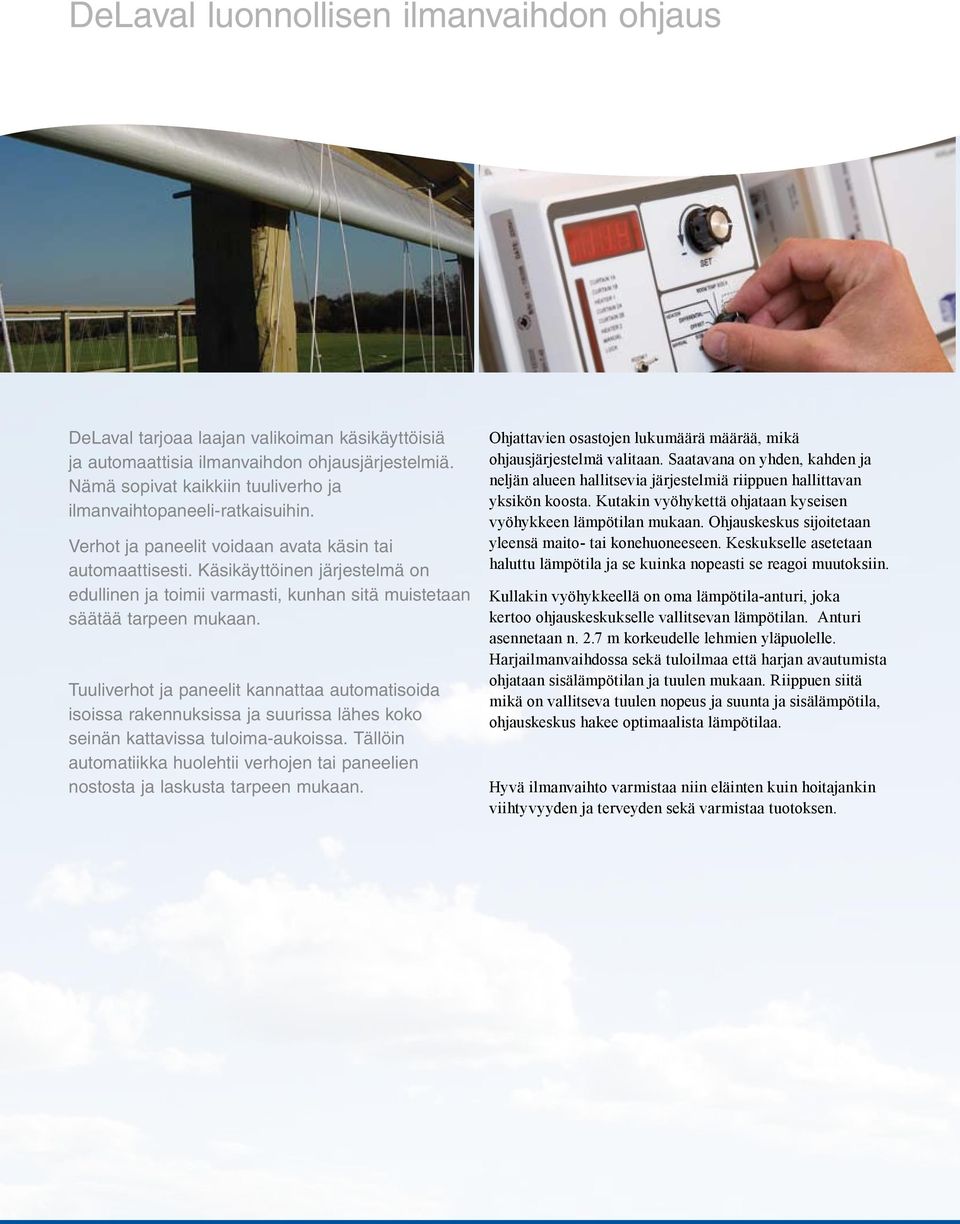

7 DeLaval luonnollisen ilmanvaihdon ohjaus DeLaval tarjoaa laajan valikoiman käsikäyttöisiä ja automaattisia ilmanvaihdon ohjausjärjestelmiä. Nämä sopivat kaikkiin tuuliverho ja ilmanvaihtopaneeli-ratkaisuihin. Verhot ja paneelit voidaan avata käsin tai automaattisesti. Käsikäyttöinen järjestelmä on edullinen ja toimii varmasti, kunhan sitä muistetaan säätää tarpeen mukaan. Tuuliverhot ja paneelit kannattaa automatisoida isoissa rakennuksissa ja suurissa lähes koko seinän kattavissa tuloima-aukoissa. Tällöin automatiikka huolehtii verhojen tai paneelien nostosta ja laskusta tarpeen mukaan. Ohjattavien osastojen lukumäärä määrää, mikä ohjausjärjestelmä valitaan. Saatavana on yhden, kahden ja neljän alueen hallitsevia järjestelmiä riippuen hallittavan yksikön koosta. Kutakin vyöhykettä ohjataan kyseisen vyöhykkeen lämpötilan mukaan. Ohjauskeskus sijoitetaan yleensä maito- tai konehuoneeseen. Keskukselle asetetaan haluttu lämpötila ja se kuinka nopeasti se reagoi muutoksiin. Kullakin vyöhykkeellä on oma lämpötila-anturi, joka kertoo ohjauskeskukselle vallitsevan lämpötilan. Anturi asennetaan n. 2.7 m korkeudelle lehmien yläpuolelle. Harjailmanvaihdossa sekä tuloilmaa että harjan avautumista ohjataan sisälämpötilan ja tuulen mukaan. Riippuen siitä mikä on vallitseva tuulen nopeus ja suunta ja sisälämpötila, ohjauskeskus hakee optimaalista lämpötilaa. Hyvä ilmanvaihto varmistaa niin eläinten kuin hoitajankin viihtyvyyden ja terveyden sekä varmistaa tuotoksen.

8 Luonnollinen ilmanvaihto Korkeatuottoinen lypsylehmä tarvitsee paljon puhdasta, viileää ja raikasta ilmaa pysyäkseen terveenä ja tuotteliaana. Hyvä ilmanvaihto takaa riittävän lämmön, kosteuden ja kaasujen poiston. Lehmät viihtyvät paremmin kuin ihminen alhaisemmassa lämpötilassa. Lämpötilan ollessa n. 22 C, alkavat lehmät potea lämpöstressiä. Tämä vaikuttaa myös maidontuotantoa alentavasti. Maidontuotanto voi alentua jopa 10 % jo 20 asteen lämpötilassa, jos ilman kosteus on korkea ja ilmanvaihto toimii heikosti. Maidontuotantoon ei vaikuta pelkästään hetkellinen lämpötila vaan 24 h kumulatiivinen lämpötila ja ilman suhteellinen kosteus. Tämän vuoksi on tärkeää huolehtia jatkuvasti lehmien olosuhteista ja ilmanvaihdosta. Tässä luonnollinen ilmanvaihto auttaa käyttäjäänsä helpottamalla ilmaa liikkumaan tehokkaasti karjasuojassa. Suurilla avautuvilla luukuilla tai aukoilla, jopa täysin avonaisilla seinillä voidaan ilmalle saada merkittävä nopeus tuulen vaikutuksesta. Lisäksi hormit tai avattava rakennuksen harja lisäävät poistoa yläkautta. DeLaval on navetan ilmanvaihdon asiantuntija myös luonnollisessa ilmanvaihdossa. Meiltä löytyvät ilmanvaihtoratkaisut myös sinun navettaasi, luonnollisesti. DeLaval on DeLaval yhtiön tuotemerkki. Oikeus muutoksiin pidätetään.
