1 HP ZR30w -LCD-näyttö Käyttöopas

2 2009 Hewlett-Packard Development Company, L.P. Microsoft, Windows ja Windows Vista ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. HP-tuotteiden ja -palvelujen ainoat takuut määritetään tuotteiden ja palvelujen mukana toimitettavissa rajoitetun takuun lausekkeissa. Tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei vastaa tämän julkaisun sisältämistä teknisistä tai toimituksellisista virheistä tai puutteista. Tämä asiakirja sisältää tekijänoikeuksin suojattuja tietoja. Tätä asiakirjaa ei tai osia siitä ei saa monistaa tai kopioida missään muodossa ilman Hewlett-Packard Companyn kirjallista suostumusta. Ensimmäinen painos (joulukuu 2009) Oppaan osanumero:

3 Tietoja tästä oppaasta Tässä oppaassa on tietoja näytön asentamisesta, ohjainten asennuksesta, näyttövalikon käyttämisestä ja vianmäärityksestä sekä teknisiä tietoja. VAARA Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. VAROITUS: Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. HUOMAUTUS: Tällä tavalla merkitty teksti tarkoittaa, että kyseessä ovat tärkeät lisätiedot. FIWW iii

4 iv Tietoja tästä oppaasta FIWW

5 Sisällysluettelo 1 Tuotteen ominaisuudet... 1 HP ZR30w -malli Turvallisuus- ja huolto-ohjeet... 2 Tärkeää turvallisuustietoa... 2 Huolto-ohjeet... 3 Näytön puhdistaminen... 3 Näytön kuljettaminen Näytön asentaminen... 4 Näytön jalustan asentaminen... 4 Takana olevat osat... 5 HP ZR30w -malli... 5 Kaapeleiden reititys ja liittäminen... 6 USB-laitteiden kytkeminen... 8 Näytön säätäminen... 8 Näytön käynnistäminen Näytön jalustan irrottaminen Näytön kiinnittäminen Tyyppikilven sijainti HP/Kensington MicroSaver -kaapelilukon asentaminen Näytön käyttäminen Ohjelmisto ja apuohjelmat INF-tiedosto ICM-tiedosto INF- ja ICM-tiedostojen asentaminen Tiedostojen asentaminen CD-levyltä Lataaminen Internet-sivuilta Etupaneelin säätimet Dynaaminen kontrastisuhde (DCR) FIWW v

6 Liite A Vianetsintä Yleisimpien ongelmien ratkaiseminen Tekninen online-tukipalvelu Ennen kuin soitat Tukipalveluun Liite B Tekniset tiedot Malli ZR30w Energiansäästötoiminto Liite C Määräykset FCC:n (Federal Communications Commission Notice) ilmoitus Muutokset Kaapelit FCC:n logolla merkittyjen tuotteiden yhdenmukaisuus (vain Yhdysvallat) Canadian Notice Avis Canadien Euroopan unionin säännöksiä koskeva ilmoitus Saksa, ergonomia Japanese Notice Korean Notice Virtajohtoja koskevat vaatimukset Japania koskevat virtajohtovaatimukset Tuotteen ympäristötiedot Materiaalien hävittäminen Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella HP:n kierrätysohjelma Kemialliset aineet Vaarallisten aineiden rajoitukset (RoHS) Turkin EEE-asetus Liite D Nestekidenäytön laatu ja kuvapistetakuu vi FIWW

7 1 Tuotteen ominaisuudet HP ZR30w -malli Nestekidenäytössä (LCD) on ohutkalvotransistoriteknologiaa (TFT) hyödyntävä aktiivimatriisipaneeli. Näytön ominaisuudet ovat seuraavat: 29,7 tuuman (76, 4 cm:n) todellinen kuva-ala ja x kuvapisteen tarkkuus Laaja katselukulma mahdollistaa näytön katselun sekä istuttaessa että seistessä ja sivuttaisliikkeessä Kallistus-, kierto- ja korkeussäätömahdollisuus Irrotettava jalusta, HP Quick Release -pikaliitin ja 100 mm:n VESA-kiinnitysreiät sallivat eri kiinnitystavat Videosignaalin tulo tukee digitaalista DVI:tä, ja mukana toimitetaan DVI-D-kaapeli Videosignaalin tulo tukee digitaalista DisplayPortia toimitukseen kuuluvan DisplayPort-kaapelin kautta USB 2.0 -keskitin, jossa on yksi portti tietokoneelle ja neljä muille laitteille (USB-laitteille) Tuotteen mukana toimitetaan USB-kaapeli, jolla näytön USB-keskitin kytketään tietokoneen USBliittimeen Tukee valinnaista HP-kaiutinpalkkia (hankittava erikseen) Plug and play -toiminnot (edellyttää järjestelmän tukea) Kiinnityspaikka valinnaiselle kaapelilukolle näytön takana Kaapelikanava kaapelien ja johtojen sijoittelua varten DVI- ja DisplayPort-tulojen HDCP (High-Bandwidth Digital Content Protection) -kopiointisuojaus Ohjelmiston ja ohjeet sisältävä CD-levy, jossa on myös näytön laiteohjaimet ja tuotetiedot Energiansäästötoiminto vähentää sähkön kulutusta Hallintatoimintojen EDID-tuki Vastaa seuraavia standardeja ja määräyksiä: EU:n CE-direktiivit Ruotsin MPR II 1990 FIWW HP ZR30w -malli 1

8 2 Turvallisuus- ja huolto-ohjeet Tärkeää turvallisuustietoa Näytön mukana toimitetaan virtajohto. Jos käytät jotakin muuta virtajohtoa, varmista, että virtalähde ja liitin ovat näytön määritysten mukaiset. Lisätietoja yhteensopivasta virtajohdosta on liitteen C kohdassa Virtajohtoja koskevat vaatimukset sivulla 24. VAARA Voit vähentää sähköiskun tai laitteen vahingoittumisen vaaraa toimimalla seuraavasti: Älä poista virtajohdon maadoitusosuutta. Maadoituspistoke on tärkeä turvallisuuden kannalta. Kytke virtajohto maadoitettuun pistorasiaan, joka on aina helposti käytettävissä. Katkaise tuotteen virransaanti irrottamalla virtajohto pistorasiasta. Oman turvallisuutesi vuoksi, älä aseta mitään virtajohtojen ja -kaapeleiden päälle. Sijoita johdot ja kaapelit niin, ettei kukaan kompastu niihin tai astu niiden päälle vahingossa. Älä vedä johdoista tai kaapeleista. Kun irrotat johdon tai kaapelin pistorasiasta, tartu johdon pistokkeeseen. Lue Turvallisen ja mukavan työympäristön opas vakavien vammojen välttämiseksi. Tässä ohjeessa selitetään oikea työpisteen suunnittelu sekä käyttäjän oikea työasento ja työtavat. Ohjeessa on myös tärkeitä tietoja sähköturvallisuudesta ja mekaanisesta turvallisuudesta. Tämä opas on julkaistu WWWosoitteessa ja/tai ohjeet sisältävällä CD-levyllä, jos sellainen tulee näytön mukana. VAROITUS: Näytön ja myös tietokoneen suojaamiseksi on hyvä kytkeä kaikki tietokoneen ja sen oheislaitteiden (esim. näyttö, tulostin, skanneri) virtajohdot ylijännitteeltä suojaavaan laitteeseen, kuten virtakiskoon tai UPS-laitteeseen (Uninterruptible Power Supply). Kaikki virtakiskot eivät toimi ylijännitesuojana; tämän ominaisuuden pitää olla erikseen merkitty virtakiskon ominaisuuksiin. Käytä sellaista virtakiskoa, jonka valmistaja tarjoaa laitteiston korvaavan takuun siltä varalta, että ylijännitesuojaus pettää. Käytä asianmukaisia ja oikean kokoisia huonekaluja, jotka ovat riittävän tukevia HP:n LCD-näytön tueksi. VAARA Väärin (esim. lipaston, kirjahyllyn, hyllyn, liian pienen pöydän, kaiuttimien, laatikoiden tai kärryjen päälle) sijoitetut LCD-näytöt saattavat kaatua ja aiheuttaa loukkaantumisen. LCD-näyttöön kytketyt johdot ja kaapelit on sijoitettava kulkemaan siten, ettei niitä voi vetää eikä niihin voi tarttua tai kompastua. 2 Luku 2 Turvallisuus- ja huolto-ohjeet FIWW

9 Huolto-ohjeet Voit parantaa näytön suoritustasoa ja pidentää sen käyttöikää seuraavasti: Älä avaa näytön koteloa tai yritä korjata tuotetta itse. Muuta vain niitä säätöjä, jotka mainitaan käyttöohjeissa. Jos näyttö ei toimi kunnolla, tai se on pudonnut tai vaurioitunut, ota yhteyttä valtuutettuun HP-jälleenmyyjään tai -huoltoon. Käytä vain näytölle tarkoitettua virtalähdettä ja liitäntää, jotka on mainittu laitekilvessä näytön takaosassa. Varmista, ettei pistorasiaan kiinnitettyjen laitteiden kokonaisampeeriluku ylitä pistorasian suurinta ampeerilukua ja ettei johtoon kiinnitettyjen laitteiden kokonaisampeeriluku ylitä johdon suurinta ampeerilukua. Katso sähkökilvestä kunkin laitteen ampeeriluvut (AMPS tai A). Aseta näyttö sellaiseen paikkaan, että pistorasia on lähellä ja helposti tavoitettavissa. Kun irrotat näytön pistorasiasta, pidä kunnolla kiinni virtajohdon pistokkeesta. Älä koskaan irrota näyttöä johdosta vetämällä. Sammuta näyttö silloin, kun sitä ei käytetä. Voit pidentää näytön käyttöikää huomattavasti käyttämällä näytönsäästäjää ja katkaisemalla virran silloin, kun näyttöä ei käytetä. HUOMAUTUS: HP:n takuu ei kata näyttöjä, joissa kuva on palanut kiinni. Kotelossa olevat aukot ovat tuuletusta varten. Näitä aukkoja ei saa tukkia tai peittää. Älä koskaan työnnä mitään esineitä sisään näistä aukoista. Älä pudota näyttöä, äläkä aseta sitä epävakaalle alustalle. Älä aseta mitään virtajohdon päälle. Älä astu virtajohdon päälle. Aseta näyttö hyvin ilmastoituun paikkaan, pois voimakkaasta valosta. Vältä kuumuutta ja kosteutta. Kun irrotat näytön telineestä, aseta näyttö pehmeälle alustalle, jotta se ei naarmuunnu tai rikkoudu. Näytön puhdistaminen 1. Katkaise virta näytöstä ja irrota liitäntäjohto laitteen takaosasta. 2. Pyyhi pölyt näytön kuvaruudulta ja kotelosta pehmeällä ja puhtaalla antistaattisella liinalla. 3. Poista pinttynyt lika seoksella, jossa on 50 % vettä ja 50 % isopropyylialkoholia. VAROITUS: Ruiskuta liinalle puhdistusainetta ja pyyhi näytön pinta varovasti kostealla liinalla. Älä koskaan ruiskuta puhdistusainetta suoraan näytön pinnalle. Se voi valua etulevyn taakse ja vahingoittaa näytön sähköisiä osia. VAROITUS: Älä koskaan puhdista näyttöä tai koteloa petrolipohjaisilla puhdistusaineilla, kuten bentseenillä, ohenteella tai muilla tulenaroilla aineilla. Tällaiset kemikaalit saattavat vahingoittaa näyttöä. Näytön kuljettaminen Säilytä näytön alkuperäinen pakkaus. Voit tarvita sitä myöhemmin, jos joudut kuljettamaan näyttöä. FIWW Huolto-ohjeet 3

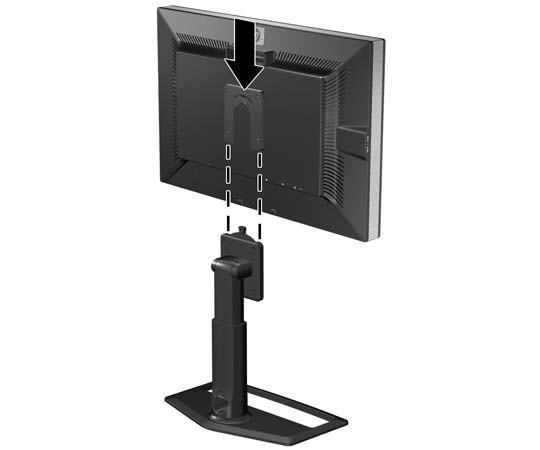

10 3 Näytön asentaminen Ennen kuin asennat näytön, varmista, että tietokoneen, näytön ja lisälaitteiden virta on katkaistu. Jatka tämän jälkeen seuraavien ohjeiden mukaan. HUOMAUTUS: Varmista, että virta on katkaistu myös näytön takaosassa sijaitsevasta pääkytkimestä. Päävirtakytkin katkaisee kaiken virran näytöstä. Näytön jalustan asentaminen HUOMAUTUS: Älä asenna jalustaa, jos näyttö aiotaan kiinnittää seinälle, kääntövarteen tai muuhun vastaavaan kiinnitysjärjestelmään. Tutustu sen sijaan tämän luvun kohtaan Näytön kiinnittäminen sivulla Aseta näyttö jalustalleen käyttäen molempia käsiäsi. VAROITUS: Älä kosketa nestekidenäytön pintaa. Nestekidepaneelin painaminen voi aiheuttaa värien epätasaisuutta tai nestekiteiden joutumisen väärään asentoon. Jos näin käy, näyttö ei palaudu normaaliksi. 2. Lukitse näyttö jalustaan painamalla sitä voimakkaasti. Kun kuulet naksahduksen, näyttö on lukkiutunut jalustaan. Kuva 3-1 Näytön asettaminen jalustaan HUOMAUTUS: Varmista, että jalusta on lukittunut kunnolla, ennen kuin jatkat asennusta. 4 Luku 3 Näytön asentaminen FIWW

11 Takana olevat osat HP ZR30w -malli Kuva 3-2 Takana olevat osat Taulukko 3-1 Takana olevat osat Osa Toiminto 1 Vaijerilukkovalmius Aukko kaapelilukolle. 2 Päävirtakytkin Katkaisee kaiken virran näytöstä. 3 Virtaliitin Näytön verkkovirtaliitin. 4 DisplayPort-liitin Näytön liitin DisplayPort-kaapelin kytkemistä varten. 5 DVI-D-liitin Näytön liitin DVI-D-kaapelin kytkemistä varten. 6 Laitteesta lähtevä USB-liitin Kytkee näytön USB-keskittimen kaapelin isäntälaitteen USBporttiin tai -keskittimeen. 7 Laitteeseen tulevat USB-liittimet USB-lisälaitteiden kytkentä näyttöön. 8 Lähtevät USB-liittimet (sivupaneeli) USB-lisälaitteiden kytkentä näyttöön. FIWW Takana olevat osat 5

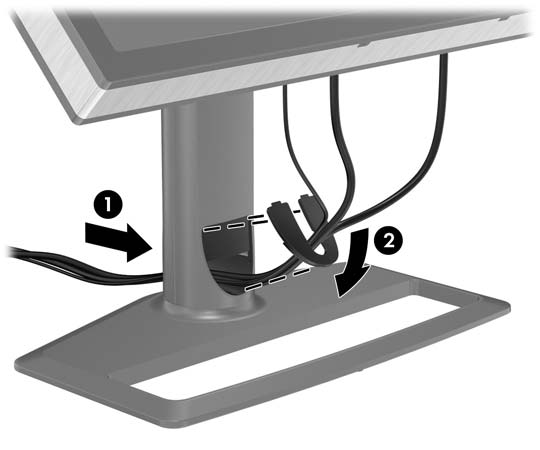

12 Kaapeleiden reititys ja liittäminen 1. Sijoita näyttö hyvin ilmastoituun paikkaan tietokoneen lähelle. 2. Irrota kaapelikanavan kansi vetämällä se varresta irti. Kuva 3-3 Kaapelikanavan kannen irrottaminen 3. Pujota kaapelit ennen liittämistä varressa olevan kaapelikanavan reiän läpi (1) ja aseta kaapelikanavan kansi takaisin paikalleen (2). Kuva 3-4 Kaapeleiden reitittäminen 4. Kytke DVI-D-signaalikaapeli tai DisplayPort-signaalikaapeli. 6 Luku 3 Näytön asentaminen FIWW

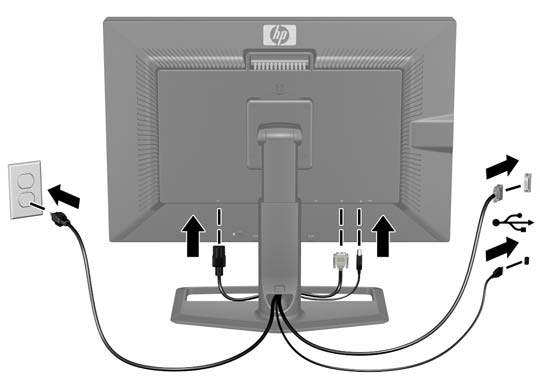

13 HUOMAUTUS: Videolähde määräytyy käytetyn videokaapelin mukaan. Näyttö määrittää automaattisesti, minkä tuloliitännän signaali on oikea. Tuloliitännät voidaan valita etupaneelin Source-painikkeella. Digitaalista DVI-signaalia varten käytetään DVI-D-kaapelia (sisältyy toimitukseen). Kytke DVI- D-signaalikaapeli näytön takapaneelissa olevaan DVI-liittimeen ja toinen pää tietokoneen DVI-liittimeen. Digitaalisen DisplayPort-toiminnon käyttöön vaaditaan toimitukseen sisältyvä DisplayPortsignaalikaapeli. Kytke DisplayPort-signaalikaapeli näytön takapaneelissa olevaan DisplayPort-liittimeen ja toinen pää tietokoneen DisplayPort-liittimeen. 5. Kiinnitä mukana toimitetun USB-kaapelin toinen pää tietokoneen takapaneelissa olevaan USBkeskitinliitäntään ja toinen pää näytön USB-tuloliitäntään. 6. Kytke virtajohdon toinen pää näytön takaosassa olevaan virtaliitäntään ja toinen pää verkkovirran pistorasiaan. Kuva 3-5 Kaapeleiden kytkeminen VAARA Voit vähentää sähköiskun tai laitteen vahingoittumisen vaaraa toimimalla seuraavasti: Älä poista virtajohdon maadoitusta. Maadoitus on tärkeä turvallisuuden kannalta. Kytke virtajohto maadoitettuun pistorasiaan, johon on aina vaivaton pääsy. Kytke koneesta virta pois irrottamalla virtajohto pistorasiasta. Oman turvallisuutesi vuoksi, älä aseta mitään virtajohtojen ja -kaapeleiden päälle. Sijoita johdot ja kaapelit niin, ettei kukaan kompastu niihin tai astu niiden päälle vahingossa. Älä vedä johdoista tai kaapeleista. Kun irrotat johdon tai kaapelin pistorasiasta, tartu johdon pistokkeeseen. FIWW Kaapeleiden reititys ja liittäminen 7

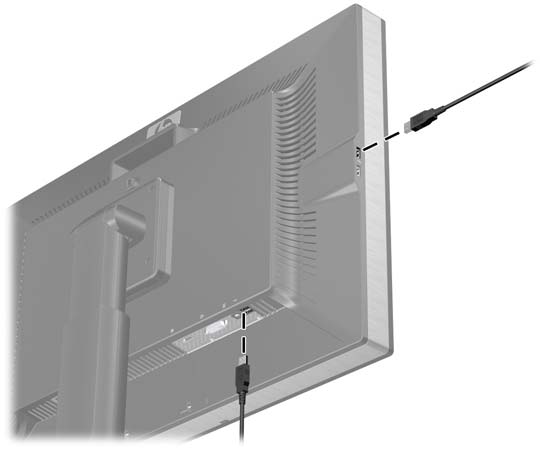

14 USB-laitteiden kytkeminen Näytössä on USB-liitttimet sivupaneelissa ja takapaneelissa. Niihin voi kytkeä oheislaitteita, kuten digitaalikameran, USB-näppäimistön tai USB-hiiren. HUOMAUTUS: Näytön ja tietokoneen välille on kytkettävä USB-keskitinkaapeli, jotta näytön USB 2.0 -portteja voi käyttää. Katso ohjeet kohdan Kaapeleiden reititys ja liittäminen sivulla 6 vaiheesta 5. Kuva 3-6 USB-laitteiden kytkeminen Näytön säätäminen 1. Kallista näyttöpaneelia eteen- tai taaksepäin siten, että se on halutulla tasolla. Kuva 3-7 Näytön kallistaminen 8 Luku 3 Näytön asentaminen FIWW

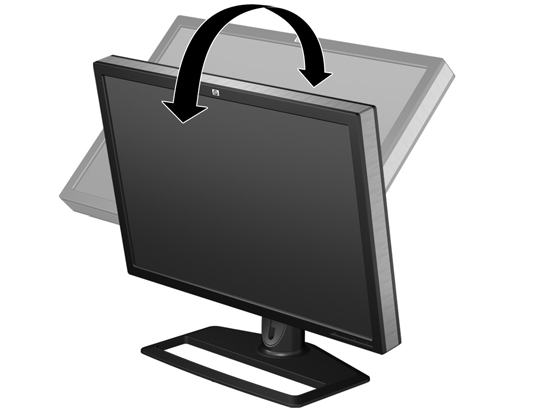

15 2. Kierrä näyttöä vasemmalle tai oikealle parhaaseen katselukulmaan. Kuva 3-8 Näytön kiertäminen 3. Säädä näytön korkeutta siten, että se on silmien korkeuden tasolla miellyttävässä katseluasennossa. Varren takaosassa oleva lukitus/vapautuspainike estää näyttöruutua liukumasta ylös näyttöä nostettaessa. Jos näyttöruutu on lukittu sen matalimpaan asentoon: a. Varmista, että näyttö on turvallisesti vakaalla pinnalla. b. Paina näyttöruutua kevyesti alaspäin (1). c. Paina näyttöruutua alaspäin painaessasi samalla varren takaosassa olevaa lukitus/ vapautuspainiketta (2). d. Säädä näyttöruutu halutulle korkeudelle (3). Kuva 3-9 Korkeuden säätäminen FIWW Näytön säätäminen 9

16 Näytön käynnistäminen 1. Varmista, että näytön takana oleva päävirtakytkin on On-asennossa. 2. Käynnistä tietokone virtakytkimestä. 3. Kytke näyttöön virta painamalla sen etuosassa olevaa virtakytkintä. VAROITUS: Jos sama liikkumaton kuva näkyy näytössä pitkiä aikoja, se voi palaa kiinni siihen.* Vältä näytön tällainen vaurioituminen käynnistämällä näytönsäästäjä tai sammuttamalla näyttö aina, kun se jää käyttämättömäksi pitemmäksi aikaa. Kuvan palaminen näyttöön on mahdollista kaikissa LCDnäytöissä. HP:n takuu ei kata näyttöjä, joissa kuva on palanut kiinni. * Pitkällä ajalla tarkoitetaan tässä 12 tunnin ajanjaksoa, jona näyttöä ei käytetä. Näyttö hakee aktiivisesti signaalituloja löytääkseen aktiivisen tulon ja käyttää näytössä kyseistä tuloa. Jos aktiivisia tuloja on kaksi, näyttö käyttää oletusarvoista tulolähdettä. Jos oletustulo ei ole mikään aktiivisista tuloista, näyttö valitsee tulon tärkeysjärjestyksessä seuraavasti: DisplayPort, sitten DVI. Voit muuttaa oletusarvoista lähdettä painamalla etupaneelin Source (Lähde) -painiketta. Näytön jalustan irrottaminen Voit irrottaa näyttöpaneelin jalustasta ja kiinnittää näytön seinälle, kääntövarteen tai muuhun vastaavaan kiinnitysjärjestelmään (hankittava erikseen). Tässä näytössä on pikaliitin, jonka avulla voit helposti irrottaa näytön jalustasta ja kiinnittää näytön siihen. VAROITUS: Ennen kuin alat irrottaa tietokonetta, varmista, että näytön virta on katkaistuna ja virtajohto ja signaalikaapelit irrotettuina. Irrota myös kaikki näyttöön liitetyt USB-kaapelit. 1. Irrota virtajohto sekä signaali- ja USB-kaapelit näytön takaosasta. 2. Työnnä jalustassa olevaa pikakiinnityssalpaa (1) sivusuunnassa (joko vasempaan tai oikeaan). 3. Vedä näyttö (2) ylöspäin irti jalustasta. Kuva 3-10 Näytön irrottaminen jalustasta 10 Luku 3 Näytön asentaminen FIWW

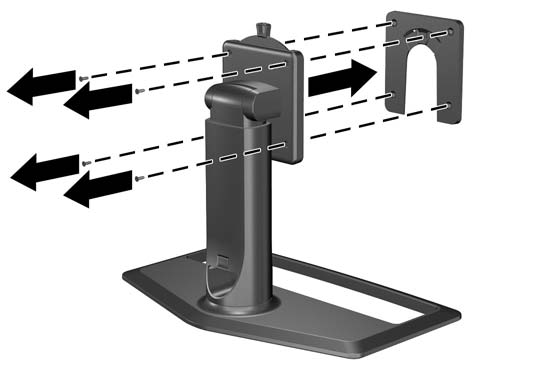

17 Näytön kiinnittäminen HUOMAUTUS: Tämä laite on suunniteltu käytettäväksi UL- tai CSA-seinäkiinnitystelineen kanssa. HP:n pikaliitin voidaan irrottaa jalustasta ja asentaa kiinnitysjärjestelmään. Sen avulla voit kiinnittää näyttöpaneelin kiinnitysjärjestelmään nopeasti ja turvallisesti. 1. Irrota näyttöpaneeli jalustasta. Katso ohjeet edellä kohdasta Näytön jalustan irrottaminen sivulla 10. VAROITUS: Tässä näytössä on VESA-standardin mukaiset 100 mm:n kiinnitysreiät. Muiden valmistajien kiinnitysratkaisujen käyttöön vaaditaan neljä ruuvia, joiden halkaisija on 4 mm, kierteen nousu 0,7 ja pituus 10 mm (ruuveja ei toimiteta näytön mukana). Älä käytä pidempiä ruuveja, sillä ne saattavat vahingoittaa näyttöä. On tärkeää varmistaa, että valmistajan kiinnitysratkaisu on VESA-standardin mukainen ja kestää näytön painon. Parhaan tuloksen saavuttamiseksi on tärkeää käyttää näytön mukana toimitettuja virta- ja videokaapeleita. 2. Irrota pikaliitin jalustasta avaamalla neljä ruuvia. Kuva 3-11 HP:n pikaliittimen irrottaminen jalustasta FIWW Näytön jalustan irrottaminen 11

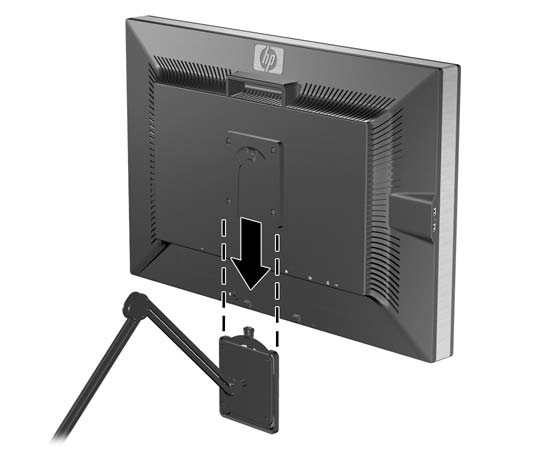

18 3. Kiinnitä pikaliitin kääntövarteen tai muuhun kiinnitysjärjestelmään niillä neljällä ruuvilla, jotka irrotit pikaliittimestä edellisessä vaiheessa. Kuva 3-12 Pikaliittimen asentaminen VAROITUS: Pikakiinnittimen voi asentaa myös seinään näytön seinäkiinnitystä varten. Sen suunniteltu kantokyky on 10,9 kg (24 paunaa). Jos asennat seinälle, HP suosittelee, että käytät apuna asiantuntevaa rakennusalan ammattilaista, joka määrittää seinän kantavuuden ja tarvittavat kiinnikkeet. Näin varmistat, että asennusratkaisu kestää siihen kohdistuvan painon. 4. Aseta näyttö pikaliitintä vasten ja paina sitten napakasti alaspäin, jolloin näyttö lukkiutuu paikalleen. Pikaliitin päästää lukittuessaan naksahduksen. Kuva 3-13 Näytön asentaminen pikaliittimeen 12 Luku 3 Näytön asentaminen FIWW

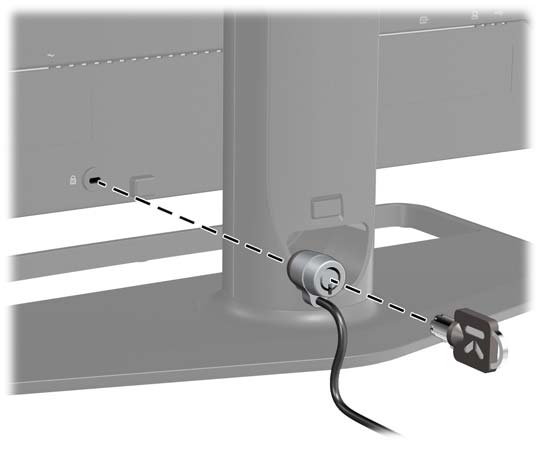

19 Tyyppikilven sijainti Näytön tyyppikilvessä ilmoitetaan varaosanumero, tuotenumero ja sarjanumero. Tietoja voidaan tarvita otettaessa yhteyttä HP-tukeen tai huoltoon näyttöä koskevissa asioissa. Tyyppikilvet sijaitsevat näytön takapaneelissa. Kuva 3-14 Tyyppikilven sijainti HP/Kensington MicroSaver -kaapelilukon asentaminen Voit kiinnittää näytön johonkin kiinteään esineeseen HP:lta lisävarusteena saatavalla vaijerilukolla. FIWW Tyyppikilven sijainti 13

20 4 Näytön käyttäminen Ohjelmisto ja apuohjelmat INF-tiedosto ICM-tiedosto Näytön mukana toimitettu CD-levy sisältää seuraavat tietokoneeseen asennettavat tiedostot: INF-tiedosto (tietoja) ICM-tiedosto (kuvan väritäsmäytys) näyttömallin lisäohjelmistot HUOMAUTUS: Jos näytön mukana ei toimiteta CD-levyä, INF- ja ICM-tiedostot voi ladata Internetistä HP:n näyttöjen tukisivuilta. Katso tämän luvun kohta Lataaminen Internet-sivuilta sivulla 15. INF-tiedosto määrittää Microsoft Windows -käyttöjärjestelmien hyödyntämät näyttöresurssit varmistaakseen näytön ja tietokoneen näyttösovittimen yhteensopivuuden. Tämä näyttö on yhteensopiva Microsoft Windowsin Plug and Play -toiminnon kanssa ja toimii asianmukaisesti ilman INF-tiedoston asentamista. Näytön Plug and Play -yhteensopivuus edellyttää kuitenkin, että tietokoneen näytönohjain on VESA DDC2 -standardin mukainen ja että näyttö kytketään suoraan näytönohjaimeen. Plug and Play -ominaisuus ei toimi erillisten BNC-liittimien eikä jakelupuskurien tai -rasioiden välityksellä. ICM-tiedostot ovat datatiedostoja, joita käytetään grafiikkaohjelmien kanssa, jotta värit säilyisivät samankaltaisina näytöltä tulostimeen ja skannerista näytön kuvaruudulle. ICM-tiedosto sisältää näytön värijärjestelmän profiilin. Tiedostoa käytetään sellaisissa grafiikkaohjelmissa, jotka tukevat kyseistä ominaisuutta. HUOMAUTUS: ICM-väriprofiili on määritelty ICC-yhteenliittymän (International Color Consortium) laatiman värinhallintajärjestelmän mukaisesti. 14 Luku 4 Näytön käyttäminen FIWW

21 INF- ja ICM-tiedostojen asentaminen Selvitettyäsi päivitystarpeen voit asentaa INF- ja ICM-tiedostot CD-levyltä tai ladata ne Internetistä. Tiedostojen asentaminen CD-levyltä Asenna INF- ja ICM-tiedostot CD-levyltä seuraavasti: 1. Aseta CD-levy tietokoneen CD-asemaan. CD-valikko tulee näkyviin. 2. Lue Monitor Driver Software Readme (Näytönohjainohjelmiston tiedot) -tiedosto. 3. Valitse Install Monitor Driver Software (Asenna näytönohjainohjelmisto). 4. Noudata näytöllä näkyviä ohjeita. 5. Varmista, että oikea resoluutio ja virkistystaajuus tulevat näkyviin Windowsin ohjauspaneelin näytölle. HUOMAUTUS: Jos asentamisessa tapahtuu virhe, saatat joutua asentamaan digitaalisesti allekirjoitetut INF- ja ICM-tiedostot manuaalisesti CD-levyltä. Lisätietoja on näytönohjaimen readmetiedostossa (Monitor Driver Software Readme) CD-levyllä. Lataaminen Internet-sivuilta INF-ja ICM-tiedostojen viimeisimmän version lataaminen HP-näyttöjen tukisivuilta. 1. Katso ja valitse maa tai alue. 2. Seuraa näytöllä näkyviä linkkejä päästäksesi tukisivulle ja lataussivulle. 3. Varmista, että järjestelmäsi on esitettyjen vaatimusten mukainen. 4. Lataa ohjelmisto ohjeiden mukaisesti. FIWW INF- ja ICM-tiedostojen asentaminen 15

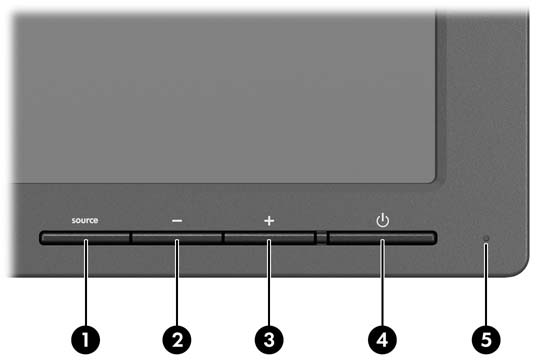

22 Etupaneelin säätimet Taulukko 4-1 Näytön etupaneelin säätimet Säädin 1 Source (Lähde) Toiminto Valitsee videotulon (DisplayPort tai DVI-D). 2 (miinus) Vähentää kirkkautta. 3 + (plus) Lisää kirkkautta. HUOMAUTUS: Voit ottaa käyttöön ja poistaa käytöstä dynaamisen kontrastisuhteen (DCR) painamalla samanaikaisesti + (plus)- ja (miinus) -painikkeita. Kun otat DCR-toiminnon käyttöön, virran merkkivalo vilkkuu neljä kertaa. Kun poistat DCRtoiminnon käytöstä, virran merkkivalo vilkkuu kerran. 4 Virtakytkin Käynnistää tai sammuttaa näytön. 5 Virran merkkivalo Lepotila keltainen valo Jatkuvasti vilkkuva sininen videotilaa ei tueta Kolme sinistä välähdystä kirkkaudensäädön ylä- tai alaraja Neljä sinistä välähdystä DCR on käytössä Yksi sininen välähdys DCR ei ole käytössä Tasaisesti palava sininen täysi teho ja näyttö näyttää tuettua tilaa (LED-merkkivalo sammuu automaattisesti 30 sekunnin kuluttua) HUOMAUTUS: Tässä näytössä ei ole OSD-näyttövalikkoa. Dynaaminen kontrastisuhde (DCR) Kontrastisuhde on näytön tuottaman kirkkaimman valkoisen ja tummimman mustan suhde. DCRtoiminto parantaa kontrastisuhdetta säätämällä taustavaloa automaattisesti kuvan sisällön mukaan. Parempi kontrastisuhde saadaan aikaan dynaamisesti analysoimalla useita kuvia. HUOMAUTUS: DCR-toimintoa tulee käyttää vain katsottaessa videokuvaa koko näytöltä. 16 Luku 4 Näytön käyttäminen FIWW

23 DCR-toiminto on oletuksena poissa käytöstä. Voit ottaa DCR-toiminnon käyttöön painamalla samanaikaisesti etupaneelin + (plus)- ja (miinus) -painikkeita. Virran merkkivalo vilkkuu neljä kertaa. Voit poistaa DCR-toiminnon käytöstä painamalla uudelleen etupaneelin + (plus)- ja (miinus) - painikkeita. Virran merkkivalo vilkkuu kerran. FIWW Dynaaminen kontrastisuhde (DCR) 17

24 A Vianetsintä Yleisimpien ongelmien ratkaiseminen Seuraavassa taulukossa on lueteltu mahdollisia vikoja, niiden aiheuttajia ja suositeltavia korjaustoimenpiteitä. Ongelma Todennäköinen syy Ratkaisu Näyttö on tyhjä eikä mikään LEDmerkkivalo pala. Kirkkausasetus on liian suuri tai pieni. Virtajohto on irti. Päävirtakytkin on pois päältä. Virta on katkaistu etupaneelin virtakytkimellä. Videokaapelia ei ole kytketty asianmukaisesti. Näytön tyhjennys on aktivoitunut. Kirkkausasetusta ei ole määritetty oikein. Kiinnitä virtajohto. Siirrä takapaneelissa oleva päävirtakytkin Onasentoon ja paina etupaneelissa olevaa virtapainiketta. Paina etupaneelin virtakytkintä. Kytke videokaapeli huolellisesti. Kohdassa Näytön asentaminen sivulla 4 on lisätietoja. Aktivoi näyttö painamalla jotakin näppäimistön näppäintä tai liikuttamalla hiirtä. Säädä kirkkautta käyttämällä painikkeita (miinus) ja + (plus). 18 Liite A Vianetsintä FIWW

25 Tekninen online-tukipalvelu Tekniset tukipalvelut, ongelmanratkaisutyökalut, ohjeet, IT-asiantuntijoiden käyttäjäyhteisöjen foorumit, laaja useiden toimittajien yhteinen tietämyskanta sekä valvonta- ja diagnoosityökalut ovat osoitteessa Ennen kuin soitat Tukipalveluun Jos ongelmasi ei ratkea tämän osion ohjeita noudattamalla, voit joutua soittamaan tukipalveluun. Selvitä seuraavat tiedot, ennen kuin soitat: Näytön mallinumero Näytön sarjanumero Ostopäivämäärä kuitista Tilanne, jossa ongelma on ilmennyt Annetut virheilmoitukset Laitteiston kokoonpano Käytettävien laitteiden ja ohjelmistojen nimet ja versiot FIWW Tekninen online-tukipalvelu 19

26 B Tekniset tiedot HUOMAUTUS: Kaikki suoritustiedot ovat peräisin komponenttien valmistajilta. Suoritustiedot edustavat HP:n komponenttivalmistajien tyyppitasotietojen suorituskykyä koskevien tietojen kärkeä. Todellinen suorituskyky voi olla ilmoitettua parempi tai heikompi. Malli ZR30w Taulukko B-1 Mallin ZR30w tekniset tiedot Näyttö Tyyppi 75,4 cm:n laajakuva TFT LCD 29,7 tuuman laajakuva Todellinen kuva-ala Lävistäjä 75,4 cm Lävistäjä 29,7 tuumaa Kallistus Kierto Enimmäispaino (ilman pakkausta) 13 kg 28,6 paunaa Mitat (sisältää jalustan) Korkeus (korkein kohta) Korkeus (matalin kohta) Syvyys Leveys Enimmäistarkkuus 58,9 cm 48,9 cm 27,6 cm 69,4 cm x (60 Hz) digitaalinen tulo 23,19 tuumaa 19,25 tuumaa 10,87 tuumaa 27,32 tuumaa Paras tarkkuus x (60 Hz) digitaalinen tulo Turvallinen tila Pistejako 0,25 (K) x 0,25 (L) mm Pikseleitä tuumaa kohden 101 PPI Vaakataajuus Pystysuunnan virkistystaajuus 100 khz 60 Hz Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 5 35 C C F F Suhteellinen kosteus % 20 Liite B Tekniset tiedot FIWW

27 Taulukko B-1 Mallin ZR30w tekniset tiedot (jatkoa) Virtalähde VAC, 50/60 Hz Korkeus merenpinnasta: Käyttö Varastointi Mitattu virrankulutus: Täysi teho Tyypilliset asetukset Lepotila Etulevyn kytkin ei käytössä Tuloliitännät m m <185 wattia <130 wattia <2 wattia <1 watti Mukana yksi DVI-liitin ja kaapeli; yksi DisplayPort-liitin ja -kaapeli jalkaa jalkaa Energiansäästötoiminto Kun näyttö toimii normaalisti, se kuluttaa alle 130 wattia virtaa ja virtavalo on sininen. Näyttö tukee myös virransäästöominaisuutta. Näyttö siirtyy virransäästötilaan, kun se ei vastaanota vaaka- ja/tai pystysignaalia. Tällöin näyttö pimenee, taustavalo sammuu ja virtavalo muuttuu oranssiksi. Virransäästötilassa näytön virrankulutus on alle 2 wattia. Näytön palautuminen normaalitilaan kestää hetken. Lisätietoja energiansäästötoiminnon (virranhallintatoimintojen) asetusten määrittämisestä on tietokoneen käyttöohjeissa. HUOMAUTUS: Yllä kuvattu virransäästöominaisuus toimii ainoastaan silloin, jos myös näyttöön liitetty tietokone tukee sitä. FIWW Energiansäästötoiminto 21

28 C Määräykset FCC:n (Federal Communications Commission Notice) ilmoitus Muutokset Kaapelit Tämä laite on testattu ja sen on todettu vastaavan FCC:n sääntöjen 15. osassa määritettyjä digitaalisten laitteiden Class B -luokan vaatimuksia. Vaatimusten tarkoituksena on varmistaa kohtuullinen suojaus haitallisia häiriöitä vastaan, kun laitetta käytetään asuinrakennuksessa. Laite synnyttää, käyttää ja saattaa säteillä radiotaajuusenergiaa. Ellei sitä asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteeseen. Minkään tietyn asennuksen häiriöttömyyttä ei kuitenkaan taata. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanottoon, minkä voi todeta käynnistämällä laitteen ja sammuttamalla sen, käyttäjän kannattaa yrittää korjata häiriöt jollakin seuraavista toimenpiteistä Suuntaa vastaanottoantenni toisin tai siirrä se toiseen paikkaan. Siirrä laite ja vastaanotin kauemmaksi toisistaan. Kytke laite ja vastaanotin eri virtapiirissä oleviin pistorasioihin. Pyydä apua jälleenmyyjältä tai asiantuntevalta radio- tai TV-asentajalta. FCC:n vaatimuksesta käyttäjälle on ilmoitettava, että kaikki tähän laitteeseen tehdyt muutokset, joita Hewlett Packard Company ei ole erikseen hyväksynyt, saattavat mitätöidä käyttäjän oikeuden käyttää laitetta. Tähän laitteeseen tehtävissä liitännöissä on käytettävä suojattuja kaapeleita, joissa on metalliset RFI/ EMI -liitinkotelot, jotta ne ovat FCC:n sääntöjen ja määräysten mukaisia. FCC:n logolla merkittyjen tuotteiden yhdenmukaisuus (vain Yhdysvallat) Tämä laite vastaa FCC:n sääntöjen osan 15 määräyksiä. Käyttö on sallittu seuraavalla kahdella ehdolla: 1. Laite ei saa aiheuttaa haitallisia häiriöitä. 2. Laitteen on siedettävä vastaanottamansa häiriöt, mukaan lukien ne, jotka saattavat saada sen toimimaan tavanomaisesta poikkeavasti. Yhteystiedot tuotekyselyjä varten: 22 Liite C Määräykset FIWW

29 Hewlett Packard Company P. O. Box , Mail Stop Houston, Texas Voit myös soittaa numeroon HP-INVENT ( ). Jos sinulla on kysyttävää tästä FCC:n ilmoituksesta, voit kirjoittaa osoitteeseen: Hewlett Packard Company P. O. Box , Mail Stop Houston, Texas Tai soittaa numeroon +1(281) Selvitä tuotteen tunnistamista varten tuotteessa oleva osa-, sarja- tai mallinumero. Canadian Notice This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations. Avis Canadien Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. Euroopan unionin säännöksiä koskeva ilmoitus Tämä tuote on seuraavien EU-direktiivien mukainen: Pienjännitedirektiivi 2006/95/EY Direktiivi 2004/108/EY sähkömagneettista yhteensopivuutta koskevan jäsenvaltioiden lainsäädännön lähentämisestä Näiden direktiivien vaatimusten täyttäminen merkitsee myös soveltuvien harmonisoitujen eurooppalaisten standardien (normien) täyttämistä. Luettelo näistä standardeista on tämän tuotteen tai tuoteperheen EU Declaration of Conformity -ilmoituksessa, jonka Hewlett-Packard on liittänyt tuotteeseen. Nämä vaatimusmääritykset on merkitty tuotteeseen seuraavasti: FIWW Canadian Notice 23

30 Tämä merkintä koskee muita kuin televiestintätuotteita ja EUharmonisoituja televiestintätuotteita (kuten Bluetoothia). Tämä merkintä koskee EU:n televiestintätuotteita, joita ei ole yhdenmukaistettu. *Tuotenumero (käytetään vain soveltuvissa tilanteissa katso tiedot tuotteen etiketistä). Hewlett Packard GmbH, HQ-TRE, Herrenberger Strasse 140, Böblingen, Saksa. Laitteen virallinen EY-vaatimustenmukaisuusvakuutus on osoitteessa certificates. Saksa, ergonomia GS-hyväksynnän omaavat HP-tuotteet ovat sovellettavien ergonomisten vaatimusten mukaisia, kun niitä käytetään osana HP:n GS-hyväksytyistä tietokoneista, näppäimistöistä ja näytöistä muodostuvien järjestelmien osina. Tuotteiden mukana toimitetut asennusohjeet sisältävät kokoonpanotiedot. Japanese Notice Korean Notice Virtajohtoja koskevat vaatimukset Näytön virtalähde on varustettu automaattisella linjakatkaisulla (Automatic Line Switching, ALS). Sen avulla tietokonetta voidaan käyttää jännitealueilla V tai V. Tuotteen mukana tulevat virtajohtimet (johto tai seinäpistoke) vastaavat sen maan vaatimuksia, jossa laite on hankittu. 24 Liite C Määräykset FIWW

31 Jos käytät tietokonetta jossakin muussa maassa, sinun tulee hankkia virtajohto, joka on hyväksytty käytettäväksi kyseisessä maassa. Tuotteen virtajohtimen tulee olla mitoitettu niin, että se vastaa laitekilvessä mainittuja jännite- ja virtaarvoja. Johdon jännite- ja virta-arvojen tulee ylittää tuotteessa mainitut arvot. Tämän lisäksi on johdon halkaisijan oltava vähintään of 0,75 mm² tai 18 AWG, ja johtimen on oltava pituudeltaan 1,8 3,6 m. Jos et ole varma tarvittavasta virtajohtimesta, kysy ohjeita valtuutetulta HP-jälleenmyyjältä. Virtajohtimen tulee kulkea niin, ettei se joudu puristuksiin ja ettei sen päällä kävellä. Huomiota on kiinnitettävä erityisesti johtimen pistokkeeseen, pistorasiaan sekä kohtaan, josta johdin lähtee koneesta. Japania koskevat virtajohtovaatimukset Japanissa on käytettävä tämän tuotteen mukana toimitettua virtajohtoa. VAROITUS: Älä käytä tämän tuotteen mukana toimitettua virtajohtoa missään muissa tuotteissa. Tuotteen ympäristötiedot Materiaalien hävittäminen Tämän HP-tuotteen nestekidenäytön loistelamppu sisältää elohopeaa, joka voi vaatia erikoiskäsittelyä elinkaarensa lopussa. Tämän materiaalin hävittämistä saattavat koskea erikoissäännökset, sillä tuotteen hävittämisellä saattaa olla vaikutuksia ympäristöön. Lisätietoja tuotteen hävittämisestä tai kierrätyksestä saat ottamalla yhteyden paikallisiin viranomaisiin tai Electronic Industries Allianceen (EIA) osoitteessa Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella Tämä tuotteessa tai tuotteen pakkauksessa oleva merkki osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Käytöstä poistetut sähkö- ja elektroniikkalaitteet on toimitettava kunnan osoittamaan keräyspisteiseen. Käytöstä poistettujen laitteiden lajittelu ja kierrätys säästää luontoa ja edistää sekä ihmisten että ympäristön hyvinvointia. Kysy lisätietoja käytöstä poistettujen laitteiden vastaanottopisteistä kunnan jätehuollosta tai laitteen ostopaikasta. HP:n kierrätysohjelma HP kehottaa asiakkaita kierrättämään käytetyt elektroniset laitteistot, HP:n alkuperäiset tulostuskasetit ja ladattavat akut. Lisätietoja kierrätysohjelmista on osoitteessa Kemialliset aineet HP antaa asiakkailleen tietoja tuotteissaan käytetyistä kemiallisista aineista lain ja säädösten, kuten REACH-asetuksen (Regulation EC No 1907/2006 of the European Parliament and the Council (Euroopan parlamentin ja neuvoston asetus (EY) nro 1907/2006)), vaatimalla tavalla. Tiedot tämän tuotteen sisältämistä kemikaaleista ovat osoitteessa FIWW Tuotteen ympäristötiedot 25

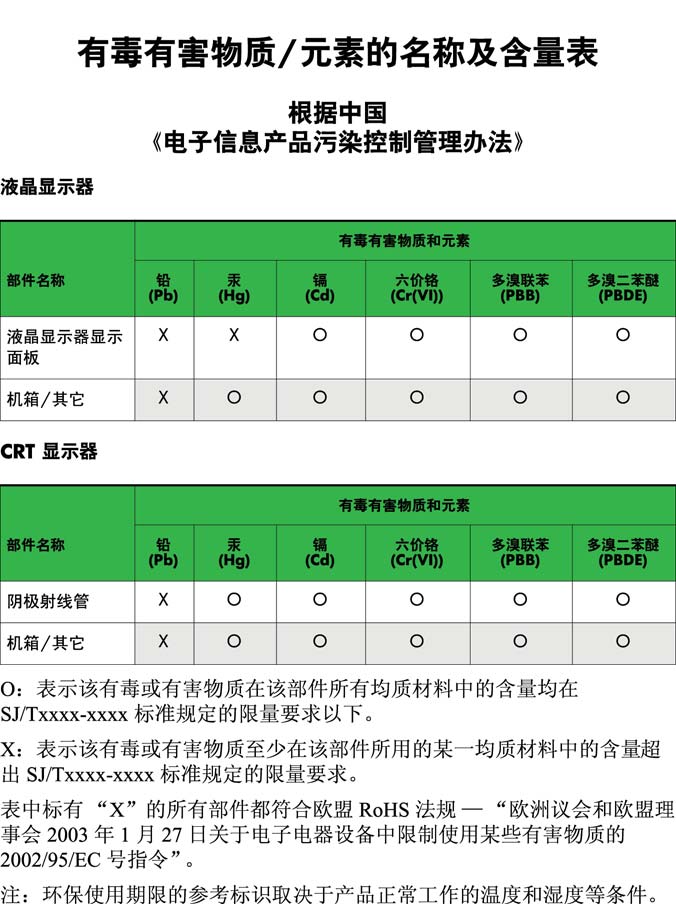

32 Vaarallisten aineiden rajoitukset (RoHS) Japanilainen valvontasäännös JIS C 0950, 2005 määrää, että valmistajat toimittavat tiettyjen heinäkuun 1. päivän 2006 jälkeen myytävien elektroniikkatuotteiden materiaaliselosteet. Tämän tuotteen JIS C materiaaliseloste on nähtävissä osoitteessa Turkin EEE-asetus EEE-asetuksen mukainen EEE Yönetmeliğine Uygundur 26 Liite C Määräykset FIWW

33 D Nestekidenäytön laatu ja kuvapistetakuu TFT-näytössä sovelletaan HP:n standardien mukaan valmistettua tarkkuustekniikkaa, mikä takaa tekniikan virheettömyyden ja suorituskyvyn. Näytössä saattaa kuitenkin esiintyä virheitä, jotka ilmenevät pieninä kirkkaina tai tummina pisteinä. Tämä ongelma ei rajoitu HP:n näyttöihin, vaan se on tavallista kaikkien valmistajien nestekidenäytöissä. Tällaiset kuvan virheet aiheutuvat virheellisistä kuvapisteistä tai osakuvapisteistä. Kuvapiste koostuu yhdestä punaisesta, yhdestä vihreästä ja yhdestä sinisestä osakuvapisteestä. Jos kyseessä on virheellinen kuvapiste, se on joko aina päällä (se näkyy kirkkaana tummalla taustalla) tai aina pois päältä (se näkyy tummana kirkkaalla taustalla). Ensin mainitussa tapauksessa virhe näkyy selvemmin. Virheellinen osakuvapiste on vaikeammin havaittavissa kuin virheellinen kuvapiste osakuvapisteen pienen koon vuoksi. Tällaisen virheen havaitsee vain tiettyjä taustoja vasten. Virheellisiä kuvapisteitä tulee etsiä normaalissa käyttöoloissa ja normaalissa käytössä tuetuilla resoluutio- ja virkistystaajuustasoilla noin 50 cm:n etäisyydeltä tarkastellen. HP odottaa toimialan nestekidenäyttöjen valmistustekniikoiden kehittyvän niin, että virheet vähenevät. HP mukauttaa laatustandardejaan alan kehityksen mukaan. FIWW 27
