1 OMNI 10 OMNI 20 ADAPT FI/ KÄYTTÖOHJEL

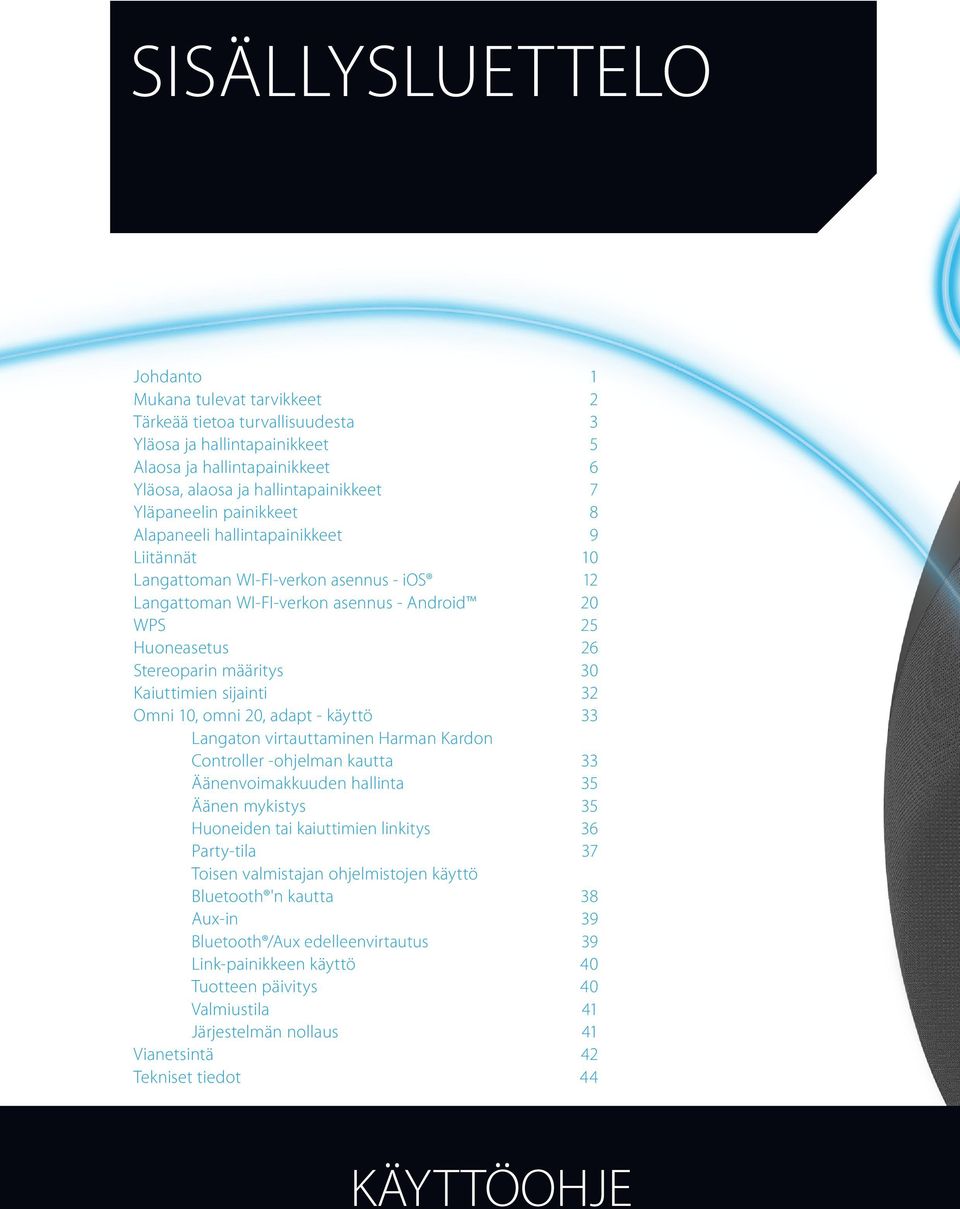

2 SISÄLLYSLUETTELO Johdanto 1 Mukana tulevat tarvikkeet 2 Tärkeää tietoa turvallisuudesta 3 Yläosa ja hallintapainikkeet 5 Alaosa ja hallintapainikkeet 6 Yläosa, alaosa ja hallintapainikkeet 7 Yläpaneelin painikkeet 8 Alapaneeli hallintapainikkeet 9 Liitännät 10 Langattoman WI-FI-verkon asennus - ios 12 Langattoman WI-FI-verkon asennus - Android 20 WPS 25 Huoneasetus 26 Stereoparin määritys 30 Kaiuttimien sijainti 32 Omni 10, omni 20, adapt - käyttö 33 Langaton virtauttaminen Harman Kardon Controller -ohjelman kautta 33 Äänenvoimakkuuden hallinta 35 Äänen mykistys 35 Huoneiden tai kaiuttimien linkitys 36 Party-tila 37 Toisen valmistajan ohjelmistojen käyttö Bluetooth 'n kautta 38 Aux-in 39 Bluetooth /Aux edelleenvirtautus 39 Link-painikkeen käyttö 40 Tuotteen päivitys 40 Valmiustila 41 Järjestelmän nollaus 41 Vianetsintä 42 Tekniset tiedot 44 KÄYTTÖOHJE

3

4 JOHDANTO JOHDANTO Onnittelut Harman Kardon Wireless HD Audio System -järjestelmän ostosta! Harman on jo pitkään ollut johtoasemassa kehittämällä uutta tekniikkaa, joka helpottaa ja parantaa asiakkaidemme kuuntelukokemuksia. Tätä perinnettä jatkamme tällä tuoteperheellä. Olemme luoneet järjestelmän, joka valjastaa kotisi langattoman verkon tehon ja joustavuuden luodaksemme paremman ja helpomman kuuntelukokemuksen vaikuttamatta äänentoiston laatuun. Toivomme, että nautit uudesta Harman Kardon Wireless HD Audio System -tuotteestasi ja harkitset järjestelmän laajentamista koskemaan koko kotiasi. Käyttäessäsi kotisi langatonta verkkoa saat huomattavasti paremman ulottuvuuden tuotteeseesi kuin olisi mahdollista perinteisen Bluetooth -yhteyden kautta. Voit myös käyttää tuotteita erilaisissa yhdistelmissä koko kodissasi, ja hallita niitä joko suoraan tuotteesta tai Harman Kardon Controller -ohjelmiston kautta. Saadaksesi mahdollisimman paljon irti tuotteestasi, lue tämä opas ja selaa sitä uudelleen kun tulet tutummaksi tuotteen ominaisuuksien ja toimintojen kanssa. Jos sinulla on kysyttävää tuotteista, niiden asennuksesta tai toiminnasta, ota yhteyttä Harman Kadron -jälleenmyyjään tai asentajaan, tai käy internet-osoitteessa 1

5 MUKANA TULEVAT TARVIKKEET Seuraavat tarvikkeet toimitetaan tuotteen mukana. Jos jokin niistä puuttuu, ota yhteyttä Harman Kardon -myyjääsi tai Harman Kardonin asiakaspalveluun osoitteessa Omni 10 Pika-asennusopas Verkkovirta-adapteri Takuukortti Turvallisuustiedote MUKANA TULEVAT TARVIKKEET Omni 20 Adapt Pika-asennusopas Verkkovirtajohto Takuukortti Turvallisuustiedote Pika-asennusopas USB-virtajohto Verkkovirtajohdot (sekä EU että UK -pistokkeet) Takuukortti Turvallisuustiedote 2

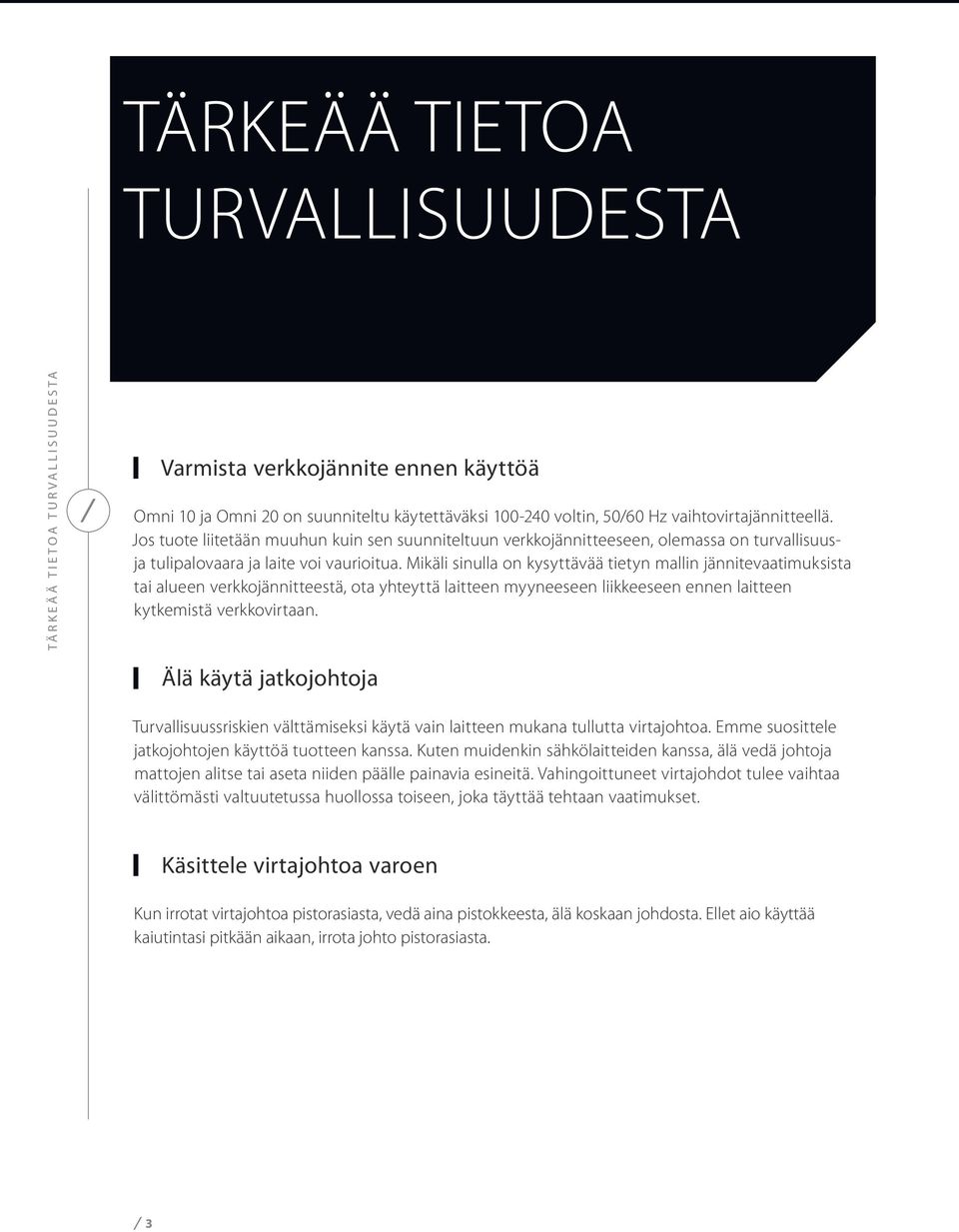

6 TÄRKEÄÄ TIETOA TURVALLISUUDESTA TÄRKEÄÄ TIETOA TURVALLISUUDESTA Varmista verkkojännite ennen käyttöä Omni 10 ja Omni 20 on suunniteltu käytettäväksi voltin, 50/60 Hz vaihtovirtajännitteellä. Jos tuote liitetään muuhun kuin sen suunniteltuun verkkojännitteeseen, olemassa on turvallisuusja tulipalovaara ja laite voi vaurioitua. Mikäli sinulla on kysyttävää tietyn mallin jännitevaatimuksista tai alueen verkkojännitteestä, ota yhteyttä laitteen myyneeseen liikkeeseen ennen laitteen kytkemistä verkkovirtaan. Älä käytä jatkojohtoja Turvallisuussriskien välttämiseksi käytä vain laitteen mukana tullutta virtajohtoa. Emme suosittele jatkojohtojen käyttöä tuotteen kanssa. Kuten muidenkin sähkölaitteiden kanssa, älä vedä johtoja mattojen alitse tai aseta niiden päälle painavia esineitä. Vahingoittuneet virtajohdot tulee vaihtaa välittömästi valtuutetussa huollossa toiseen, joka täyttää tehtaan vaatimukset. Käsittele virtajohtoa varoen Kun irrotat virtajohtoa pistorasiasta, vedä aina pistokkeesta, älä koskaan johdosta. Ellet aio käyttää kaiutintasi pitkään aikaan, irrota johto pistorasiasta. 3

7 Älä avaa koteloa Tuotteen sisällä ei ole komponentteja, joita peruskäyttäjä pystyy huoltamaan itse. Kotelon avaaminen voi aiheuttaa sähköiskuvaaran ja kaikenlainen tuotteen muokkaaminen purkaa takuun välittömästi. Jos vettä tai jokin metallinen esine, kuten paperiliitin, metallilankaa tai niitti putoaa laitteeseen,. irrota laite välittömästi pistorasiasta ja kysy neuvoa valtuutetusta huollosta. TÄRKEÄÄ TIETOA TURVALLISUUDESTA 4

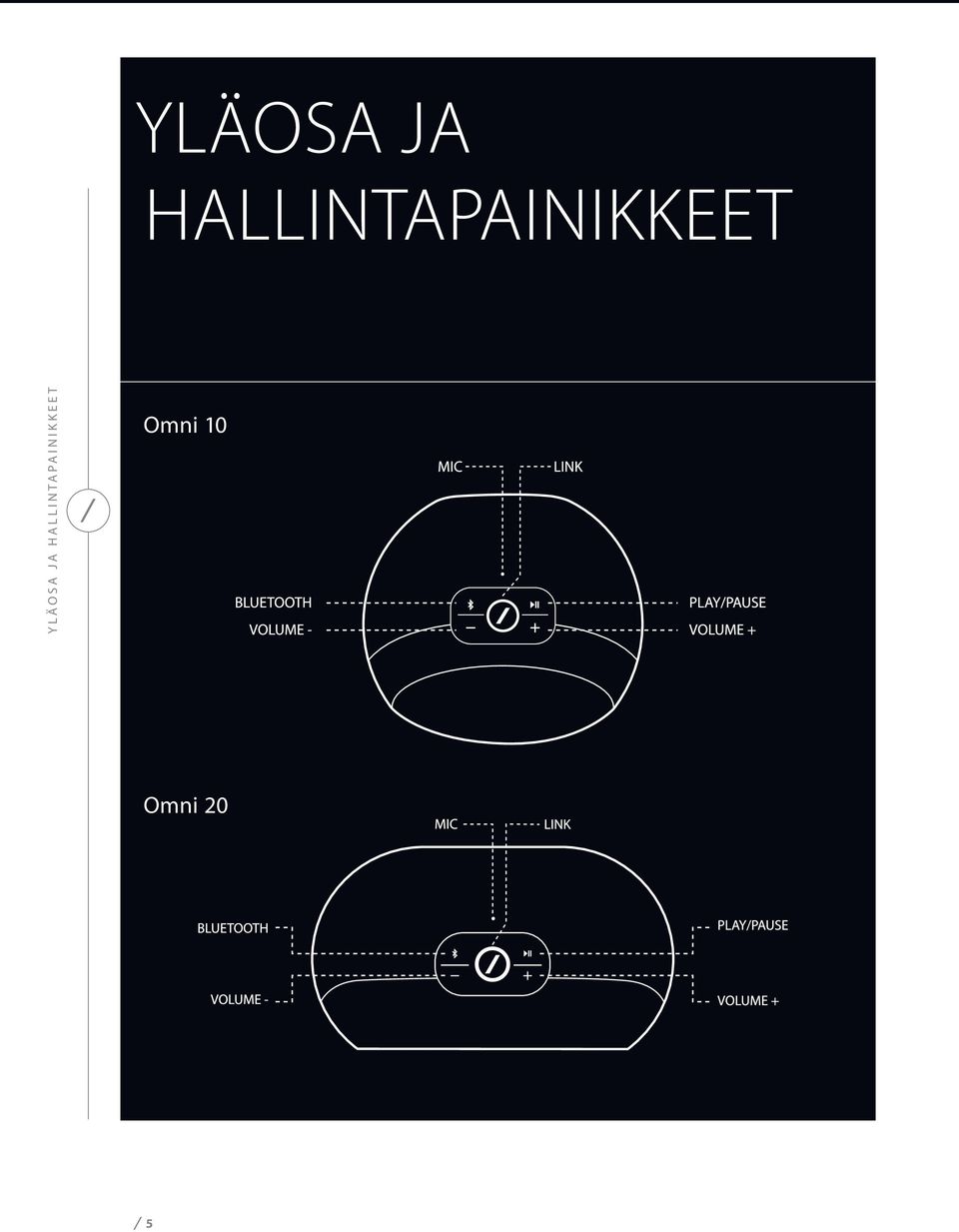

8 YLÄOSA JA HALLINTAPAINIKKEET YLÄOSA JA HALLINTAPAINIKKEET Omni 10 Omni 20 5

9 ALAOSA JA HALLINTAPAINIKKEET Omni 10 ALAOSA JA HALLINTAPAINIKKEET Omni 20 6

10 YLÄOSA, ALAOSA JA HALLINTAPAINIKKEET YLÄOSA, ALAOSA JA HALLINTAPAINIKKEET Adapt 7

11 YLÄPANEELIN PAINIKKEET Link-painike Link-painiketta käytetään vaihtamaan verkossa olevien audiovirtausten välillä, taikka vaihtamaan Aux-in -lähteeseen. Jos joku virtauttaa ääntä langattoman verkon kautta mille tahansa muulle verkossa olevalle tuotteelle, Link-painikkeen painaminen nappaa saman sisällön myös kyseiselle tuotteelle. Link-painikkeen pitkä, kolmen sekunnin kestoinen painallus avaa Party-tilan, jolloin sama ääni toistuu jokaisessa kotisi langattomassa verkossa olevassa Harman Kardon -tuotteessa (katso sivu 37, Party-tila). YLÄPANEELIN PAINIKKEET Bluetooth Paina tätä painiketta yhdistääksesi Bluetooth -lähteen. Paina tätä painiketta pitkään avataksesi Bluetooth -paritustilan. Play/Pause (Toisto/Tauko): Paina tätä painiketta aloittaaksesti äänen suoratoiston tai tauottaaksesi sen. Aux-in -ääni mykistetään, mutta sitä ei tauoteta. Paina tätä painiketta pitkään asettaaksesi laitteen valmiustilaan. Musiikki loppuu, jos puhelun soitto tai vastaanotto alkaa. Volume + / - Paina "+" -painiketta säätääksesi äänen kovemmalle tai " " -painiketta säätääksesi sen hiljemmalle. Paina " " ja "+" -painikkeita yhtäaikaa mykistääksesi kaiuttimen. 8

12 ALAPANEELI HALLINTAPAINIKKEET ALAPANEELI HALLINTAPAINIKKEET WPS Tämä painike on helppo tapa yhdistää järjestelmäsi kotiverkkoon. Lisätietoa saat katsomalla WPS-osiosta sivulla 25. Reset (nollaus) Painikkeen lyhyt painallus nollaa tuotteen langattoman verkon asennustilaan Painikkeen 5 sekunnin kestoinen painallus nollaa tuotteen tehdasasetuksille. Huomaa: Jos tuote on jo langattoman verkon asennustilassa (kauttaviiva-led Link-painikkeessa vlikkuu hitaasti valkoisena), nollauspainikkeen nopea painaminen poistaa laitteen asennustilasta. Jollet ole varma, paina painiketta pitkään nollataksesi sen täysin ja asettaaksesi sen takaisin langattoman verkon asennustilaan. 9

13 LIITÄNNÄT Omni 10 Omni 20 LIITÄNNÄT Kytke mukana tuleva AD/DC-adapterin johto tähän liitäntään. Kytke mukana tuleva verkkovirtajohto tähän liitäntään. Voit yhdistää analogisen audiolaitteen kaiuttimeen 3,5 mm Aux-piuhan avulla. 10

14 Adapt Kytke mukana tuleva USB-piuha tähän liitäntään. LIITÄNNÄT Voit yhdistää analogisen audiolaitteen Adaptiin 3,5 mm stereopiuhan avulla. Yhdistä kaiuttimet tai vahvistin tähän 3,5 mm stereopiuhan avulla. Tämä on ainoa tapa kuunnella audiota Adaptin kautta. 11

15 LANGATTOMAN WI-FI- VERKON ASENNUS - ios Käyttäen Harman Kardon Controller -ohjelmaa (ios) Lataa Harman Kardon Controller -ohjelmisto yhteensopiviin Apple-tuotteisiin itunes App Storesta. Avaa ohjelmisto koskettamalla -pikakuvaketta LANGATTOMAN WI-FI-VERKON ASENNUS - i OS Harman Kardon Controller -ohjelmiston pikakuvake 12

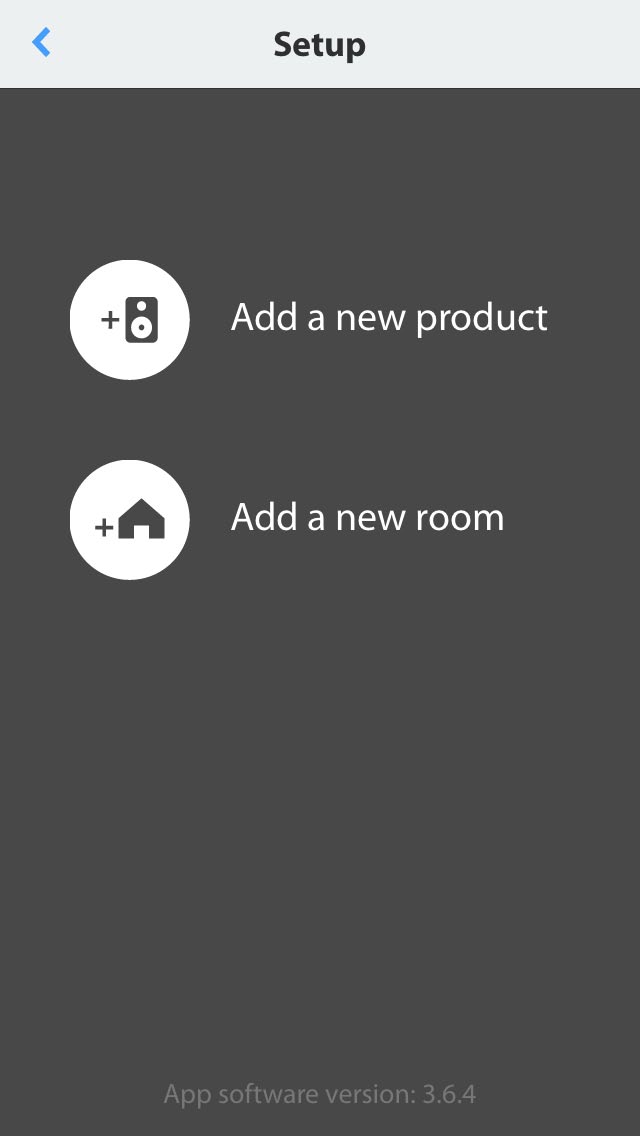

16 Aloita ohjelmiston asennus koskettamalla Set up products (Tuotteiden asennus)-painiketta. LANGATTOMAN WI-FI-VERKON ASENNUS - i OS Valitse "Add a new product" (lisää uusi tuote) asentaaksesi Omni-kaiuttimen tai Adaptin. 13

17 Valitse "Manual Setup" (Manuaalinen asennus) (Huomaa: WPS-asennuksen toimintaohje on sivulla 25) Seuraa ruudulla näkyviä ohjeita. Kytke tuotteesi virtalähteeseen ja käynnistä se. Odota muutama sekunti, jotta laite käynnistyy kunnolla. Paina Reset-nappia laitteen alapaneelissa 5 sekunnin ajan. Link-painikkeen LED-valo vilkkuu nopeasti muutaman sekunnin ajan, jonka jälkeen se alkaa vilkkua hitaasti. Tämän jälkeen sipaise ruutua vasemmalle. Näin saat näkyviin seuraavan asennusvaiheen. LANGATTOMAN WI-FI-VERKON ASENNUS - i OS Huomaa: Navigaatiopisteet syttyvät ja sammuvat katsomasi näkymän mukaisesti ohjeita seuratessasi. 14

18 Seuraa ohjelman antamia ohjeita. LANGATTOMAN WI-FI-VERKON ASENNUS - i OS Siirry pois ohjelmasta ja avaa ios asetukset -valikko Etsi tuotteen verkko Wi-Fi -asetuksista ja yhdistä siihen. Verkon nimi alkaa sanoilla Omni 10_Setup, Omni 20_Setup tai Adapt_ Setup. Kun olet liittynyt tuotteen verkkoon, palaa Harman Kardon Controller -ohjelmaan. 15

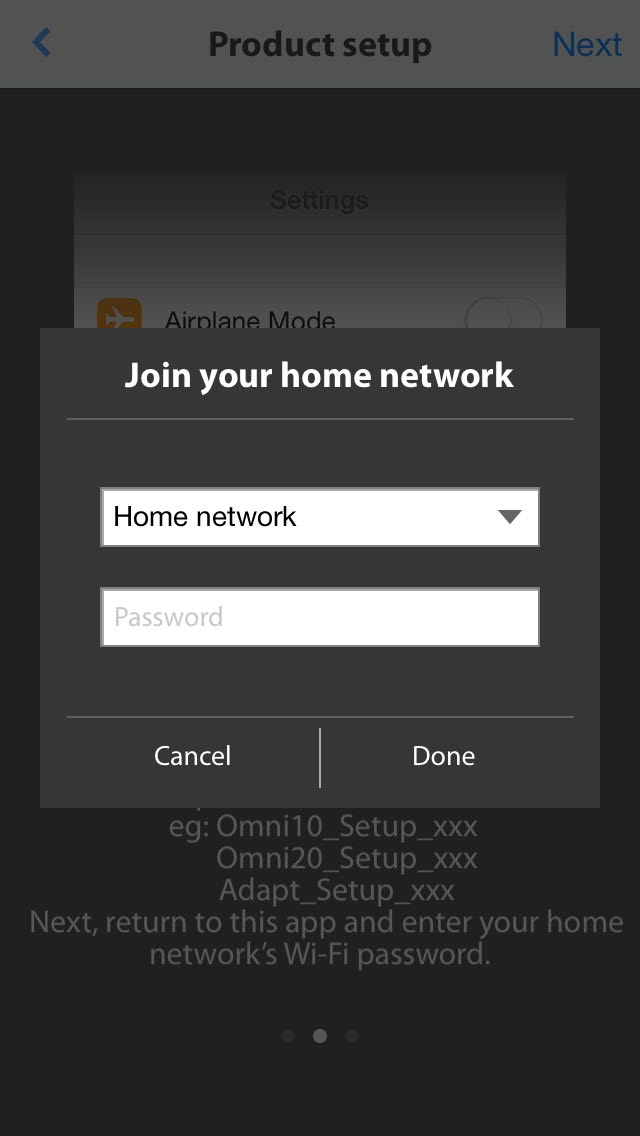

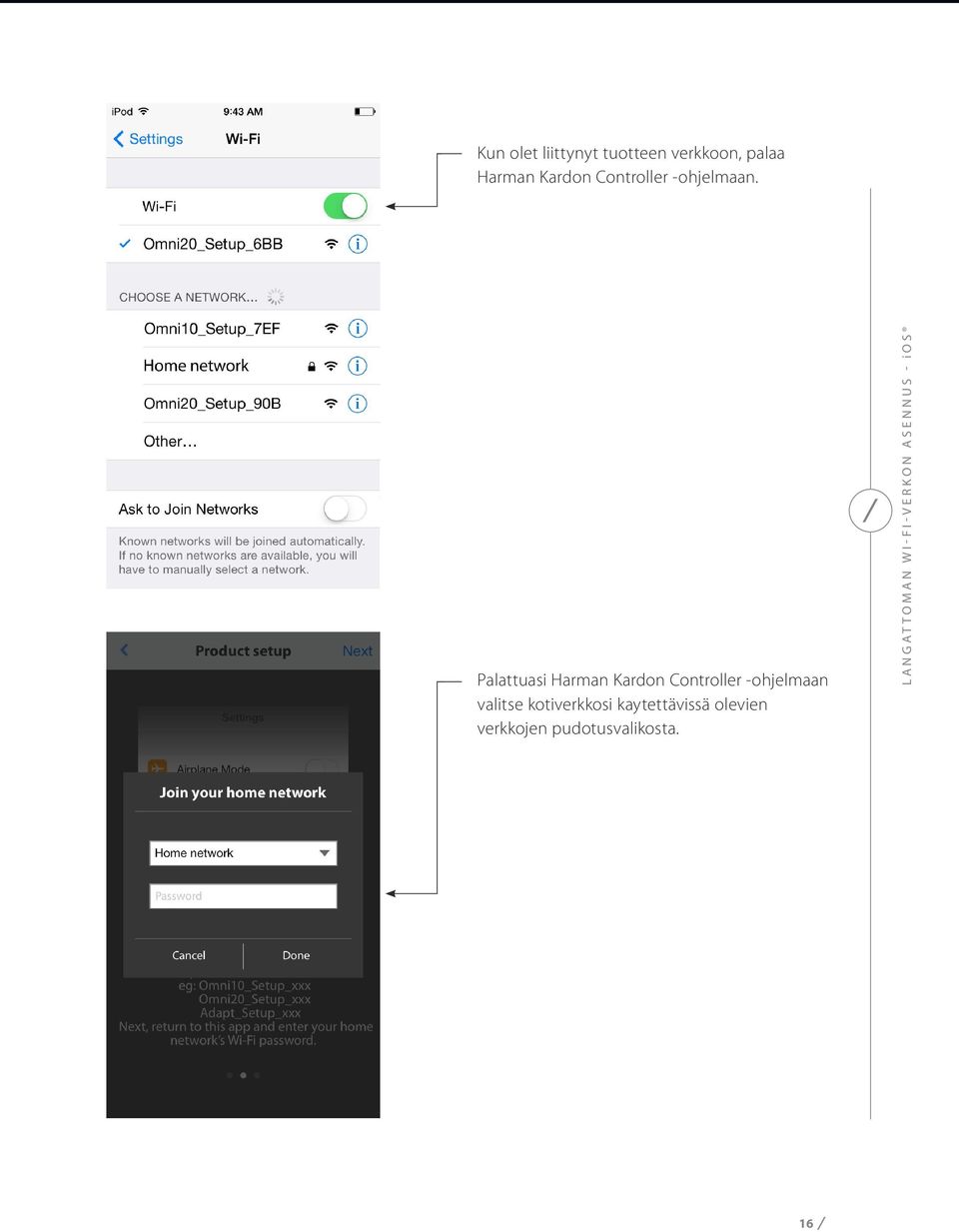

19 Kun olet liittynyt tuotteen verkkoon, palaa Harman Kardon Controller -ohjelmaan. Palattuasi Harman Kardon Controller -ohjelmaan valitse kotiverkkosi kaytettävissä olevien verkkojen pudotusvalikosta. LANGATTOMAN WI-FI-VERKON ASENNUS - i OS 16

20 Valitse tyhjä rivi ja kirjoita kotiverkkosi salasana. Kun olet valmis, valitse "Done" (Valmis) -painike. Jos salasanaa ei tarvita, salasana-välilehti näkyy harmaana. Valitse "Done" jatkaaksesi. LANGATTOMAN WI-FI-VERKON ASENNUS - i OS Huomaa: Tuettuja salausprotokollia ovat WEP, WPA2 TKIP ja WPA2 AES. Painamalla "Done"(Valmis) Select Router(Valitse reititin) -sivulla yhdistää reitittimen automaattisesti uudelleen ja siirtää sinut suoraan tälle sivulle. Mene kolmosnäkymään, jossa pitäisi näkyä nopeasti jopa minuutin verran välkkyvä kauttaviiva-led. Kun tuote on onnistuneesti kytketty kotiverkkoosi, kauttaviiva-led on tasaisen valkoinen. 17

21 Tuotteesi on nyt kytketty langattomaan verkkoon ja valmis käytettäväksi. Asentaaksesi toisen tuotteen, kosketa "Set up other product" (Asenna toinen tuote) -painiketta ja seuraa ohjeita. Jos haluat lopettaa, kosketa "Done" (Valmis) -painiketta oikeassa yläkulmassa. Tämä palauttaa sinut ohjelman aloitussivulle. Jos Link -painike ei lakkaa vilkkumasta, tuote ei ole onnistunut yhdistymään kotiverkkoon. Tarkista verkon salasana ja yritä uudelleen. LANGATTOMAN WI-FI-VERKON ASENNUS - i OS 18

22 Tavallisesti Harman Kardon Controller -ohjelmisto tunnistaa automaattisesti tuotteen yhdistymisen kotiverkkoon. Jos tunnistusta ei tapahdu, siinä saattaa olla ongelma. Jos Link-painike on lakannut vilkkumasta ja palaa tasaisesti valkoisena, varmista että ios-laitteesi on yhdistynyt kotiverkkoosi. LANGATTOMAN WI-FI-VERKON ASENNUS - i OS 19

23 LANGATTOMAN WI-FI- VERKON ASENNUS - Android Käyttäen Harman Kardon Controller -ohjelmaa (Android) Lataa Harman Kardon Controller -ohjelmisto yhteensopiville Android-älypuhelimille ja tableteille Google Play -kaupasta. LANGATTOMAN WI-FI-VERKON ASENNUS - Android Ensiksi avaa Harman Kardon Controller -ohjelmisto 20

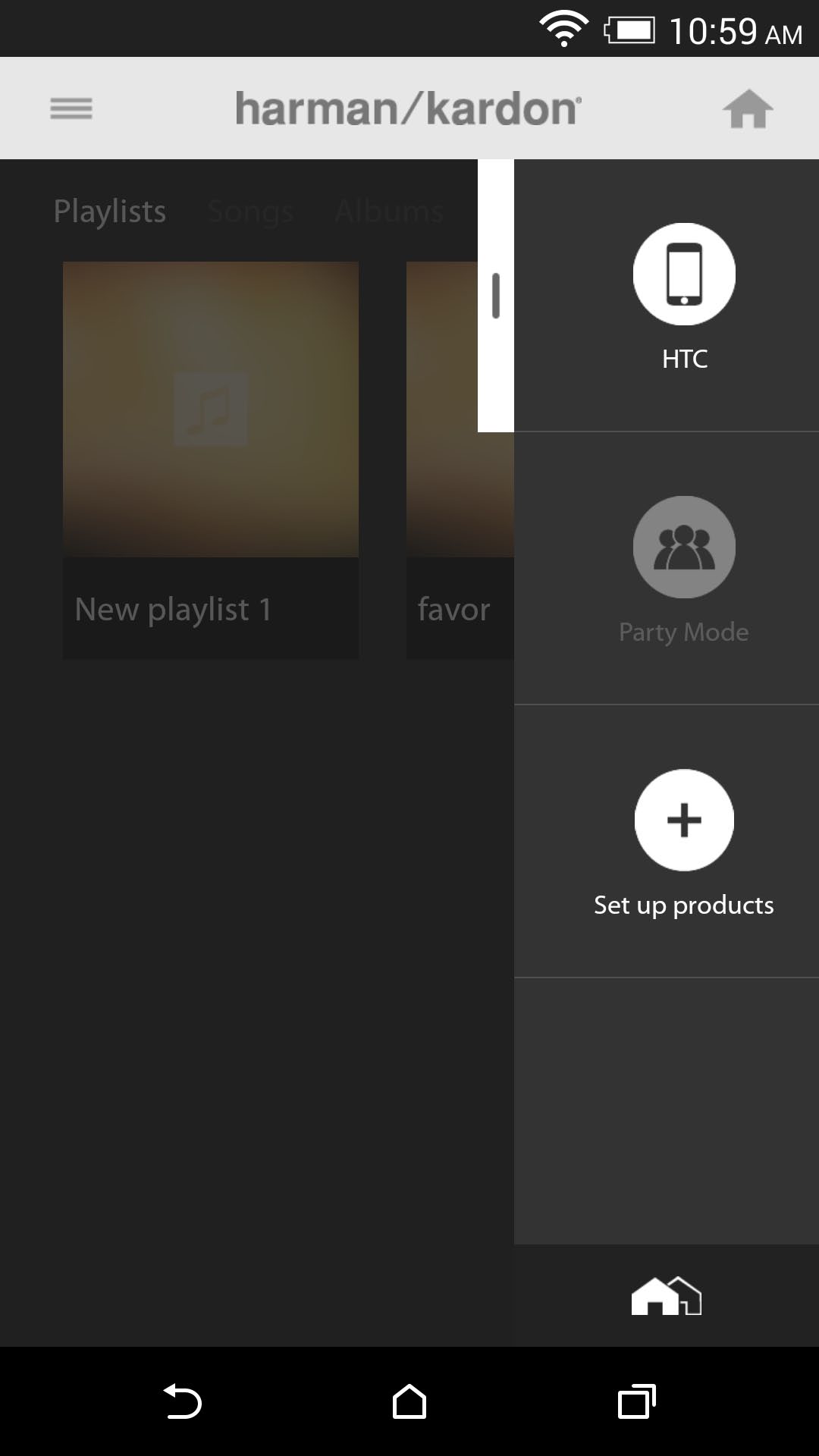

24 Aloita ohjelmiston asennus koskettamalla "+" -painiketta. LANGATTOMAN WI-FI-VERKON ASENNUS - Android Valitse "Add a new product" (lisää uusi tuote) asentaaksesi uuden Omni-kaiuttimen tai Adaptin. 21

25 Seuraa ruudulla näkyviä ohjeita. Kytke tuotteesi virtalähteeseen ja käynnistä se. Odota muutama sekunti, jotta laite käynnistyy kunnolla. Paina Reset-nappia laitteen alapaneelissa 5 sekunnin ajan. Link-painikkeen LED-valo vilkkuu nopeasti muutaman sekunnin ajan, jonka jälkeen se alkaa vilkkua hitaasti. Tämän jälkeen sipaise ruutua vasemmalle. Näin saat näkyviin seuraavan asennusvaiheen. Kaikki asennustilassa olevat tuotteet näkyvät listassa. Valitse yksi niistä asentaaksesi sen. LANGATTOMAN WI-FI-VERKON ASENNUS - Android 22

26 Valitse kotiverkkosi käytettävissä olevien verkkojen pudotusvalikosta. Sen jälkeen valitse tyhjä rivi ja kirjoita siihen kotiverkkosi salasana. Kun olet valmis, valitse "Done" (Valmis) -painike. Huomaa: Tuettuja salausprotokollia ovat WEP, WPA2 TKIP ja WPA2 AES. LANGATTOMAN WI-FI-VERKON ASENNUS - Android Kauttaviiva-LED vilkkuu nopeasti jopa minuutin verran. Kun tuote on onnistuneesti kytketty kotiverkkoosi, kauttaviiva-led on tasaisen valkoinen. Huomaa: Jos Link -painike ei lakkaa vilkkumasta, tuote ei ole onnistunut yhdistymään kotiverkkoon. Tarkista verkon salasana ja yritä uudelleen. 23

27 Tuotteesi on nyt kytketty langattomaan verkkoon ja valmis käytettäväksi. Asentaaksesi toisen tuotteen, kosketa "Set up other product" (Asenna toinen tuote) -painiketta ja seuraa ohjeita. Jos haluat lopettaa, kosketa "Done" (Valmis) -painiketta oikeassa yläkulmassa. Tämä palauttaa sinut ohjelman aloitussivulle. Jos Link-painike palaa tasaisen valkoisena ja olet painanut "Yes"(Kyllä) -painiketta, näkymäsi pitäisi olla tällainen. Tämä kertoo, että asennus on onnistunut ja voit joko käyttää tuotetta tai asentaa muita tuotteita. LANGATTOMAN WI-FI-VERKON ASENNUS - Android 24

28 WPS WPS on helppo tapa yhdistää järjestelmäsi kotiverkkoon. Reitittimesi saattaa tukea WPS'ää. Varmistaaksesi tämän, selvitä näkyykö reitittimessäsi joko kirjainyhdistelmä WPS tai WPS-logo. Omni 10, Omni 20 ja Adapt tukevat sekä WPS-PBC että WPS-PIN moodeja. Jos reitittimesi tukee WPS-PBC -tilaa, se on helpoin tapa asentaa langaton yhteys. WPS Yhdistäminen kotiverkkoon WPS-PBC -tilan avulla: 1. Paina reitittimesi WPS-painiketta. 2. Paina minuutin sisällä Omni 10, Omni 20 tai Adaptin WPS-painiketta alle kahden sekunnin ajan. 3. Link-painikkeen LED villkkuu nopeasti jopa minuutin ajan. Kun LED lakkaa vilkkumasta ja palaa tasaisen valkoisena, tuote on yhdistetty kotiverkkoon. Yhdistäminen kotiverkkoon WPS-PIN -tilan avulla: 1. Sirry internet-selaimella reitittimesi asetussivulle. 2. Paina ja pidä painettuna Omni 10, Omni 20 tai Adaptin WPS-painiketta kolmen sekunnin ajan. 3. Syötä reitittimesi asetussivun WPS-PIN -kohtaan Link-painikkeen LED villkkuu nopeasti jopa minuutin ajan. Kun LED lakkaa vilkkumasta ja palaa tasaisen valkoisena, tuote on yhdistetty kotiverkkoon. 25

29 HUONEASETUS Huoneet ovat kätevä tapa joko ryhmittää useita kaiuttimia yhdeksi äänentoistoalueeksi tai nimetä kaiuttimet järkevästi. Yksittäiset tuotteet tai tuoteparit voi ryhmittää yksittäisiin huoneisiin. Määritelläksesi huoneen sinun tulee valita ohjelman aloitusnäkymästä "Set up products" (Asenna tuotteita). HUONEASETUS 26

30 Seuraavaksi sinun pitää päättää millaisen huoneen haluat määritellä. Erillishuoneet koostuvat yhdestä yksittäisestä tuotteesta ja stereohuoneet kahdesta tuotteesta. Stereoparien tulee olla samaa tuotetta, esim. kaksi Omni 10:ä, kaksi omni 20:tä tai yksi Adapt. Huomaa: Valitse se vaihtoehto, jonka haluat määritellä. Jos valitset kohdan Custom (Mukautettu), sinun tulee lisätä huoneelle oma nimi, jotta se näkyy. HUONEASETUS 27

31 Huonetyypin valinnan jälkeen listä käytettävissä olevista tuotteista näkyy ruudun alaosassa. Määrittääksesi erillishuoneen, valitse yksi näistä tuotteista. Huomaa: Jos kaiutin kadottaa yhteyden verkkoon, tee uudelleen edellä kuvatut toiminnot ja kosketa "Refresh signal strength" -painiketta vasemmassa yläkulmassa. HUONEASETUS Kun olet valinnut tuotteen valikosta, sen kuvake ilmestyy ruudun keskelle yhdessä sen langattoman signaalin voimakkuuden kanssa. Kun olet vahvistanut, että sinulla on oikea tuote, valitse Done (Valmis) ruudun oikeasta yläkulmasta. Huomioi langattoman Wi-Fi -signaalin voimakkuus. Jos se näyttää heikolta, harkitse tuotteen siirtoa lähemmäs reititintä tai langattoman verkkosi laajentamista. Jos siirrät tuotetta lähemmäs langatonta reititintä, muista painaa Refresh signal strength (Virkistä signaalin voimakkus) -painiketta tarkistaaksesi, että signaali on voimistunut. Huomaa: On suositeltavaa, että signaalin voimakkuus on vähintään kaksi palkkia. Heikko signaali saattaa vaikuttaa toimivuuteen. 28

32 Tästä eteenpäin ohjelman aloitusnäytön sivupalkissa näkyvät valittavina määritellyt huoneet niissä olevien tuotteiden sijasta. Kun virtautat musiikkia huoneeseen, kaikki siinä olevat kaiuttimet soivat yhdessä. HUONEASETUS 29

33 STEREOPARIN MÄÄRITYS Stereoparin määritystä varten tulee valita kaksi tuotetta vasemmaksi ja oikeaksi kanavaksi. Valitse L ja tuote ruudun alaosasta. Seuraavaksi valitse R ja toinen tuote ruudun alaosasta. Kun valitset tuotteen ruudun alaosasta, Link-painikkeen LED vilkahtaa kolme kertaa kyseisessa tuotteessa. Varmista, että olet valinnut oikeat tuotteet vasemmaksi ja oikeaksi kanavaksi ja piana Done. STEREOPARIN MÄÄRITYS 30

34 Seuraava valinta koskee toisen tuotteen valintaa ensisijaiseksi (master). Tämä valinta on tärkeä, valitse aina ensisijaiseksi tuotteeksi se jonka luokse pääset helpommin. Stereoparin ensisijaisiksi määrittelemättömien tuotteiden Bluetooth - ja Aux-tulot otetaan pois käytöstä, eikä niiden ulkokehän LED syty. STEREOPARIN MÄÄRITYS Nyt voit säätää stereoparin vasen/oikea -tasapainon. Tasapainon tarkoitus on kompensoida erot vasemman ja oikean kaiuttimen äänenvoimakkuuksissa. Jos sinun pitää sijoittaa toinen kaiutin kauemmas kuuntelualueesta, saatat haluta nostaa sen äänenvoimakkuutta. Poistaaksesi huoneen ja siinä olevien tuotteiden ryhmityksen, valitse huone oikeanpuoleisesta sivupalkista ohjelman päänäkymässä. Kosketa sitä uudelleen avataksesi toistonhallintapaneelin. Kosketa Ungroup (Poista ryhmitys) -painiketta erillishuoneen tai stereoparin kuvakkeen oikealla puolella. Huone poistetaan ja yksittäiset tuotteet tulevat näkyviin. Kun Ungroup -painike on poistettu, kosketa stereoparikuvaketta, valitse huone ja kosketa "Edit this room" (Muokkaa huonetta). Täällä voit nimetä uudelleen tai vaihtaa huoneen kuvakkeen. Voit myös valita "Delete This Room"(poista huone) poistaaksesi huoneen ja näyttääksesi yksittäiset tuotteet. 31

35 KAIUTTIMIEN SIJAINTI Sijoita kaiuttimet tukevalle ja tasaiselle pinnalle. Varmista, että taso ja mahdollinen jalusta kannattavat Omni 10 tai Omni 20 -kaiuttimien painon. Älä aseta kaiutinta suoraan pehmeälle alustalle, kuten matolle. Älä aseta kaiutinta erittäin kuumiin tai kylmiin paikkoihin, lähelle lämmittimiä tai pattereita tai suoraan auringonvaloon. Luodaksesti parhaan mahdollisen stereoparin, sijoita kaksi kaiutinta puoliympyrän muotoon niin, että kuuntelualue on sen keskustassa. Käännä kaiuttimet niin, että ne osoittavat suoraan kohti kuuntelualuetta. Aseta kaiuttimet samalle tasolle, mieluiten kuuntelijan korvien korkeudelle. KAIUTTIMIEN SIJAINTI Center Front Left Front Right Kaiuttimien sijoitus 32

36 OMNI 10, OMNI 20, ADAPT - KÄYTTÖ HK OMNI 10, OMNI 20, ADAPT - KÄYTTÖ Langaton virtauttaminen Harman Kardon Controller -ohjelman kautta Harman Kardon Controller -ohjelman helppokäyttöinen käyttöliittymä auttaa sinua hallitsemaan kaiken musiikkisi virtauttamista kaikille tuotteillesi. Kaikki laitteeseen varastoitu musiikkisisältö näytetään aloitusruudussa. Oikeanpuoleisesta sivupalkista löytyy huone- ja kaiutinvalikko. HK Valitse kappale ja vedä se haluamaasi huoneeseen tai kaiuttimeen. Muutaman sekunnin jälkeen musiikki alkaa soida valituissa tuotteissa. Huoneen tai kaiuttimen kuvake vaihtaa väriä osoituksena siitä, että musiikkia ollaan virtauttamassa siihen. 33

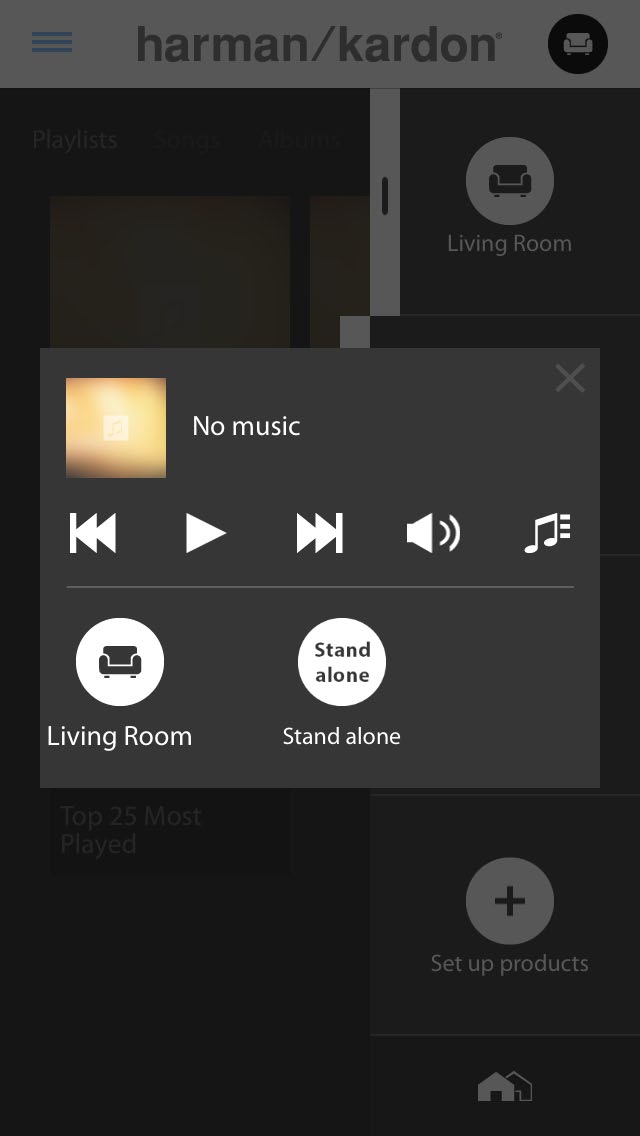

37 HK HK Voit myös valita yksittäisiä huoneita tai kaiuttimia sivupalkista. Kuvake pomppaa esiin osoituksena valinnasta. Jos nyt kosketat kappaletta, sen albumin kuva hyppää valittuun huoneeseen ja musiikki alkaa soida välittömästi. Jokaisen kappaleen vieressä on kuvake, jossa on kolme pistettä. Siitä saat esiin toiston lisävaihtoehtoja: Play now (Toista heti): Lopeta edellisen kappaleen toisto (mikäli on) ja aloita tämän kappaleen toisto. Play next (Toista seuraavaksi): Lisää kappale jonoon soitettavaksi, kun edellinen kappale loppuu. Add song to queue (Lisää jonoon): Lisää tämä kappale soittojonon loppuun. Replace the queue (Korvaa jono): Poista kaikki jonossa olevat kappaleet ja aloita tämän kappaleen toisto. Valitse huone tai ryhmä ohjelman sivupalkista avataksesi toistonhallintapaneelin. Valitse sitten toistojonokuvake selataksesi senhetkistä jonoa. Valitse yksittäisiä kappaleita joko toistaaksesi ne välittömästi tai vedä ne ruudun ulkopuolelle poistaaksesi ne listalta. Voit myös tyhjentää soittojonon kokonaan valitsemalla Clear all (Tyhjennä kaikki) ruudun oikeasta yläkulmasta. Lisää hallintapainikkeita löytyy toistonhallintapaneelista: Previous (Edellinen): Siirtyy soivan kappaleen alkuun, tai kahdesti painettuna siirtyy edellisen kappaleen alkuun. Play/Pause (Toisto/Tauko): Tauottaa soivan kappaleen toiston tai jatkaa toistoa, jos kappale on tauotettu. Next (Seuraava): Siirtyy seuraavan kappaleen alkuun. Volume (Äänenvoimakkuus): Avaa äänenvoimakkuuden säätöikkunan. Queue (Jono): Selaa ja muokkaa toistojonoa. ios tai Android -laitteeseesi paikallisesti tallennettu sisältö näkyy oletuksellisesti ohjelmassa. Paina music source (musiikkilähde) -painiketta ohjelman vasemmassa yläkulmassa avataksesi content (sisältö) -sivupalkin Tämä palkki avautuu vasemmalle ja sisältää lisävaihtoehtoja sisällölle, kuten esimerkiksi sisäänrakennettuja virtautuspalveluita. OMNI 10, OMNI 20, ADAPT - KÄYTTÖ 34

38 HK Äänenvoimakkuuden hallinta Voit myös käyttää puhelimesi tai tablettitietokoneesi fyysisiä äänenvoimakkuuden säätönappeja säätämään valittuna olevan huoneen tai kaiuttimen äänenvoimakkuutta. Äänen mykistys OMNI 10, OMNI 20, ADAPT - KÄYTTÖ Omni 10 ja Omni 20 -kaiuttimissa on kaksi tapaa hallita äänenvoimakkuutta. Ensimmäinen on suoraan, painamalla kaiuttimen päällä olevista painikkeista + -painiketta kääntääksesi äänenvoimakkutta kovemmalle ja -painiketta kääntääksesi sen hiljemmalle. Voit mykistää Omni 10 tai Omni 20 -kaiuttimen painamalla Volume + ja Volume -painikkeita yhtäaikaa, tai painamalla Controller -ohjelman Mute (Mykistys) -painiketta toistonhallintapaneelissa. Äänenvoimakkuuden säätö kumpaan tahansa suuntaan poistaa mykistyksen. Voit myös säätää äänenvoimakkuutta Harman Kardon Controller -ohjelmassa. Valitse huone tai ryhmä ohjelmiston sivupalkista avataksesi toistonhallintapaneelin. Valitse äänenvoimakkuuden kuvake avataksesi äänenvoimakkuuden säätöpaneelin, josta voit säätää erikseen jokaisen huoneen tai kaiuttimen äänenvoimakkuutta. 35

39 Huoneiden tai kaiuttimien linkitys Eräs Harman Kardon Wireless HD Audio System'n erityispiirteistä on sen kyky lähettää musiikkia ympäri kotiasi. Tämä onnistuu linkittämällä eri tuotteita tai huoneita yhteen. Linkittääksesi huoneita tai yksittäisiä tuotteita yhteen Harman Kardon Controller.ohjelmiston avulla, kosketa link-painiketta oikeanpuoleisen sivupalkin alaosassa. Jokaisen huoneen ja tuotteen kohdalle ilmestyy kolme valintapistettä. Valitse ne huoneet tai tuotteet, jotka haluat linkittää ja kosketa link-painiketta uudestaan. Musiikki ensimmäiseksi valitusta ryhmästä, huoneesta tai tuotteesta soi nyt kaikissa valituissa huoneissa. Muuttaaksesi tai poistaaksesi linkityksen, kosketa taas linkpainiketta ja sen jälkeen huoneita tai tuotteita, joiden linkityksen haluat poistaa. Kun olet tehnyt valintasi, kosketa link-painiketta uudestaan. OMNI 10, OMNI 20, ADAPT - KÄYTTÖ 36

40 OMNI 10, OMNI 20, ADAPT - KÄYTTÖ Linkitys ja sen poisto voidaan tehdä myös tuotteen Link-painikkeella (katso sivu 40, Linkpainikkeen käyttö). Eri värit tarkoittavat eri huoneita. Yhteen linkitetyt huoneet ovat samanvärisiä kuin korostettu, ja korostuvat myös. Väri on sattumanvarainen eikä tarkoita mitään tiettyä toimintoa. Party-tila Tämä tila ryhmittää välittömästi kaikki kotisi tuotteet yhteen toistamaan samaa musiikkia joka kaiuttimesta. Siirtyäksesi Party-tilaan Harman Kardon Controller -ohjelmiston avulla, aloita musiikin toisto yhdestä ryhmästä, huoneesta tai tuotteesta ja kosketa Party mode -painiketta oikeanpuoleisen sivupalkin alaosassa. Musiikki alkaa soida jokaisessa huoneessa. 37

41 Link-painike välähtää sinisenä. Poistuaksesi Party-tilasta kosketa Party mode -painiketta uudestaan. Voit myös positaa yksittäisiä huoneita tai tuotteita Party-tilan virtautusryhmästä joko käyttämällä sivuvalikon HK ryhmityspainiketta (katso sivu 36, Huoneiden HK tai kaiuttimien linkitys) tai painamalla Linkpainiketta yksittäisissä tuotteissa (katso sivu 40, Link-painikkeen käyttö). HK Avaa puhelimesi Bluetooth -asetusvalikko ja valitse sieltä Omni 10, Omni 20 tai Adapt pariksi ja yhdistä. Sinun tarvitsee tehdä paritus vain kerran jokaiselle käyttämällesi puhelimelle tai laitteelle. Tämän jälkeen voit valita tuotteen suoraan puhelimen tai tabletin Bluetooth -asetusvalikosta yhdistääksesi sen. HK OMNI 10, OMNI 20, ADAPT - KÄYTTÖ Toisen valmistajan ohjelmistojen käyttö Bluetooth 'n kautta Oni 10, Omni 20 ja Adapt on varustettu Bluetooth -ominaisuudella, jotta ne voivat toistaa ääntä mistä tahansa ohjelmasta. Jos Omni 10 tai Omni 20 on yhdistetty stereopariksi, audio lähetetään isäntäkaiuttimesta automaattisesti toiselle kaiuttimelle. Parittaaksesi puhelimen tai tabletin tuotteen kanssa, paina ja pidä Bluetooth -painiketta painettuna kolmen sekunnin ajan. Kun Bluetooth on yhdistetty, kaikki puhelimesi tai tablettitietokoneesi ääni toistetaan kaiuttimista laitteen sisäisen kaiuttimen sijasta. 38

42 HK OMNI 10, OMNI 20, ADAPT - KÄYTTÖ Aux-in Omni 10, Omni 20 ja Adapt on varustettu kaksikanavaisella audiotuloliitännällä paikallisista analogisista lähteistä tulevaa toistoa ajatellen. Jos Omni 10 tai Omni 20 on yhdistetty stereopariksi, audio lähetetään isäntäkaiuttimesta automaattisesti toiselle kaiuttimelle. Yhdistä 3,5 mm stereopiuha (myydään erikseen) laitteen pohjassa tai takapaneelissa olevaan audiotuloliitäntään ja sen toinen pää HK analogiseen äänentoistolaitteeseen. Mikäli tuotteesi ei toista langatonta tai Bluetooth HK -virtausta, kuulet Aux-in -äänen välittömästi. Mikäli tuote toistaa langatonta tai Bluetooth -ääntä, paina Link-painiketta vaihtaaksesi aktiivisia virtauksia kunnes painiketta ympäröivä LED-valo vaihtuu vihreäksi. Bluetooth /Aux edelleenvirtautus Bluetooth /Aux edelleenvirtautus mahdollistaa Bluetooth tai Aux-in -äänen lähettämisen jopa kolmelle muulle kaiuttimelle langattoman yhteyden kautta. Kun kuuntelet Bluetooth tai Aux-in -ääntä yhdestä kaiuttimesta, kävele vain toisen kaiuttimen luokse ja paina Link-painiketta. Bluetooth tai Aux -musiikki voidaan valita normaalisti Harman Kardon Controller -ohjelmistosta kuten mikä tahansa muu suoratoistolähde. Voit toistaa menettelyn useassa kaiuttimessa, jotta saat maksimissaan neljä kaiutinta kerrallaan toistamaan Bluetooth tai Aux -ääntä verkossa. Harman Kardon Controller -ohjelmistossa on lisäasetuksia tuotteille. Asetussivulle pääset valitsemalla minkä tahansa oikeanpuoleisen sivupalkin huoneista tai tuotteista. Kosketa samaa huonetta tai tuotetta uudelleen avataksesi toistonhallintapaneelin. Valitse huoneen tai tuotteen nimi uudelleen ruudun vasemmalla laidalla avataksesi asetusvalikon. Asetussivulla voit nimetä huoneita uudelleen, vaihtaa huoneiden kuvakkeita, säätää stereoparin kaiuttimien tasapainoa, säätää tuotteen äänenvoimakkuutta, ja poistaa huoneen painamalla Ungroup (Poista ryhmitys) -painiketta. Voit myös tarkistaa tuotteesi laiteohjelmiston tai päivittää tuotteen laiteohjelmiston version uudempaan tältä sivulta. (Katso sivu 40, tuotteen päivitys). 39

43 Link-painikkeen käyttö Link-painiketta käytetään vaihtamaan verkossa olevien audiovirtausten välillä, taikka vaihtamaan Aux-in -lähteeseen. Jos joku suoratoistaa ääntä langattoman verkon, Bluetooth 'n tai Aux-in -liitännän kautta minkä tahansa muun verkossa olevan tuotteen kautta, Link-painikkeen painaminen nappaa saman sisällön myös kyseiselle tuotteelle. Linkpainikkeen kolmen sekunnin yhtäjaksoinen painaminen käynnistää Party-tilan ja lähettää saman musiikin kaikille talossa oleville tuotteille. Link-painikkeen LED näyttää myös järjestelmän tilan. Ulkokehän LED näyttää audiotulon ja sisempi kauttaviiva-led näyttää yhteyden tilan. Kun ulkokehä on valkoinen, kuuntelet ääntä langattomasta toistolähteestä. Kun se on sininen, kuuntelet ääntä Bluetooth -lähteestä. Kun se on vihreä, kuuntelet ääntä Aux-in -lähteestä. Tuotteen päivitys Harman Kardon julkaisee ajoittain laiteohjelmistopäivityksiä joko mahdollistaakseen uusia toimintoja tai ratkaistakseen ongelmia. On suositeltavaa tarkistaa ajoittain päivitysten saatavuus ja asentaa ne, jos vain mahdollista. Tarkistaaksesi tuotteeseen asennetun laiteohjelmiston version, siirry Harman Karfon Controller -ohjelmiston tuoteasetuksiin. Asetussivulle pääset valitsemalla minkä tahansa oikeanpuoleisen sivupalkin huoneista tai tuotteista. Kosketa samaa huonetta tai tuotetta uudelleen avataksesi toistonhallintapaneelin. Valitse huoneen tai tuotteen nimi uudelleen ruudun vasemmalla laidalla avataksesi asetusvalikon. Valitse "i" -kuvake ruudun oikeasta yläkulmasta. Näyttöön tulee lista kaikista huoneen tuotteista ja niiden laiteohjelmistoversioista. OMNI 10, OMNI 20, ADAPT - KÄYTTÖ Jos sisempi kauttaviiva-led on vihreä, tuote näyttää langattoman Wi-Fi -yhteyden tilaa: hitäästi vilkkuva valo tarkoittaa, että langatonta yhteyttä ollaan asentamassa; nopeasti vilkkuva, että langattomaan verkkoon ollaan yhdistymässä; ja tasainen valkoinen, että langaton verkko on yhdistetty. Kun kauttaviiva- LED on sininen, tuote näyttää Bluetooth -yhteyden tilaa: valon vilkkuessa hitaasti, tuote ei ole yhteydessä Bluetooth -lähteisiin; nopea vilkkuminen tarkoittaa tuotteen olevan paritustilassa; tasainen sininen valo tarkoittaa, että Bluetooth -lähdelaite on kytketty. Jos sisempi kauttaviiva-led on keltainen, tuote on valmiustilassa. Jos päivityksiä on saatavilla, asetussivun yläreunassa olevien tuotekuvakkeiden päällä näkyy pieni alaspäin osoittava nuolikuvake. Jos ohjelmistopäivitys on saatavilla, kosketa tuotteen kuvaketta. Näyttöön ilmestyy viesti, jossa kysytään haluatko päivittää tuotteen. Valitse yes (kyllä). Päivitystiedosto ladataan automaattisesti internetistä, jonka jälkeen tuote päivittyy automaattisesti. Tuotteen päivittyessä Link-painike palaa tasaisen valkoisena. Kun LEDvalo sammuu useaksi sekunniksi ja alkaa sen jälkeen vilkkua nopeasti, päivitys on suoritettu. Toista menettely kaikkiin Harman Kardon HD Wireless Audio System -järjestelmän tuotteisiin. TÄRKEÄÄ: Älä sammuta tuotetta tai paina mitään nappia päivitysprosessin aikana. 40

44 OMNI 10, OMNI 20, ADAPT - KÄYTTÖ Valmiustila Sähkönkulutuksen vähentämiseksi Omni 10, Omni 20 ja Adapt menevät automaattisesti valmiustilaan jos ääntä ei toisteta tai mitään nappia paineta 10 minuutin aikana. Link-painike palaa keltaisena ja vahvistimet menevät pois päältä. Langaton yhteys, Bluetooth ja Aux havaitaan myös valmiustilassa. Voit käynnistää tuotteen joko painamalla Link-painiketta tai aloittamalla äänentoiston siihen langattoman, Bluetooth tai Aux -yhteyden kautta. Jos audiosignaali havaitaan, tuote käynnistyy automaattisesti. Huomaa: Koska tuote herää valmiustilasta automaattisesti Aux-in -ääntä toistettaessa, toisto täytyy pysäyttää tai tauottaa liitetystä Aux-in -lähdelaitteesta, jotta Omni 10, Omni 20 tai Adapt voi mennä valmiustilaan. Voit laittaa tuotteen valmiustilaan myös painamalla ja pitämällä alhaalla tuotteen ylemmässä paneelissa olevaa Play/Pause (Toisto/Tauko) -painiketta 3 sekunnin ajan. Omni 10 Omni 20 Huomaa: Stereoparin kaiutin, jota ei ole asetettu isännäksi (master), menee automaattisesti valmiustilaan heti, kun ääntä ei toisteta siihen. Järjestelmän nollaus Palauttaaksesi järjestelmän tehdasasetukset, paina ja pidä painettuna reset (nollaus)- painiketta 5 sekunnin ajan. Kaikki langattomat asetukset, huoneiden nimet ja ryhmät, äänenvoimakkuusasetukset ja Bluetooth -laiteparit katoavat muistista. Tätä kautta pääset myös Langattoman yhteyden asennustilaan (Katso Langattoman yhteyden asennus Harman Kardon Controller -ohjelmiston kautta (ios) sivulta 12, tai Langattoman yhteyden asennus Harman Kardon Controller -ohjelmiston kautta (Android) sivulta 20). Adapt 41
