1 Paikkatiedon palvelualustan konsepti - karttajulkaisusta palvelualustaksi Paikkatietoasiain neuvottelukunta Antti Rainio

2

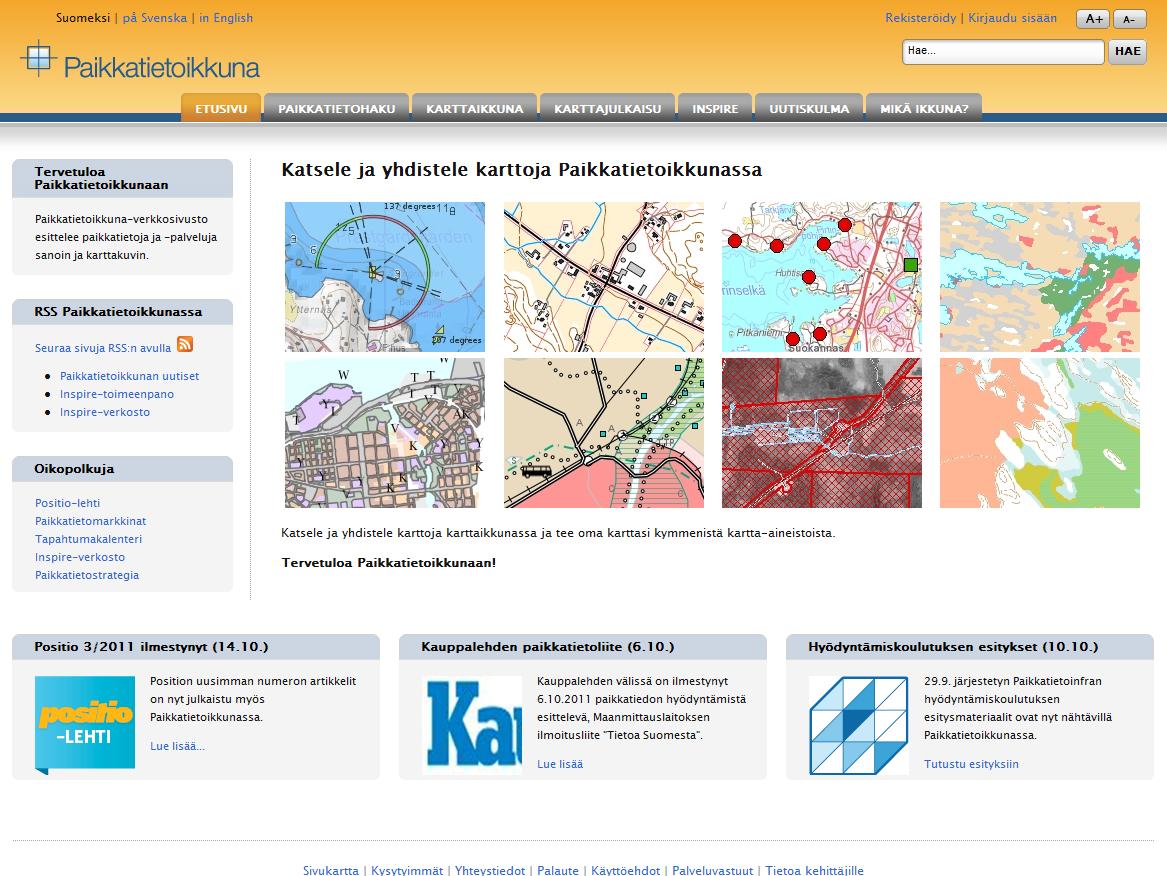

3 Karttaikkuna

4

5

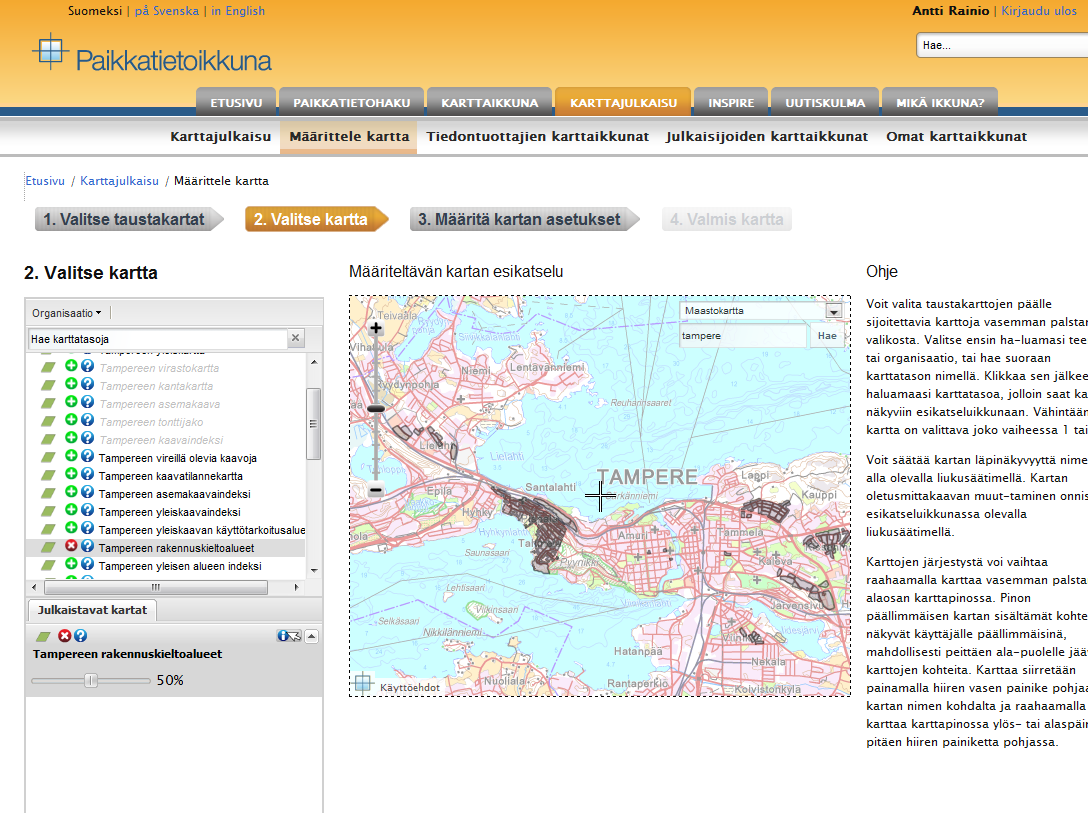

6 Paikkatiedon palvelualusta Ideana on, että karttaliittymän voi määritellä ja julkaista verkkosivuille ohjelmoimatta Yksinkertaisen karttaliittymän määrittely käy muutamassa minuutissa; monipuolisen käyttöliittymän toteutukseen voi mennä useita kymmeniä minuutteja tai tunteja => tuottavuus nousee moninkertaiseksi aiempiin toimintatapoihin nähden!

7 Paikkatiedon palvelualustan konsepti Komponentit Komponentti Julkaistava kehys Julkaistavan käyttöliittymän KEHYS (iframe) Ikkunointimallit

8 Julkaistava karttaliittymä Komponentit Kehyksen Julkaistava kehys koko tyyli Julkaisukieli: Julkaisukieli: suomi suomi Komponentti Ikkunointimallit

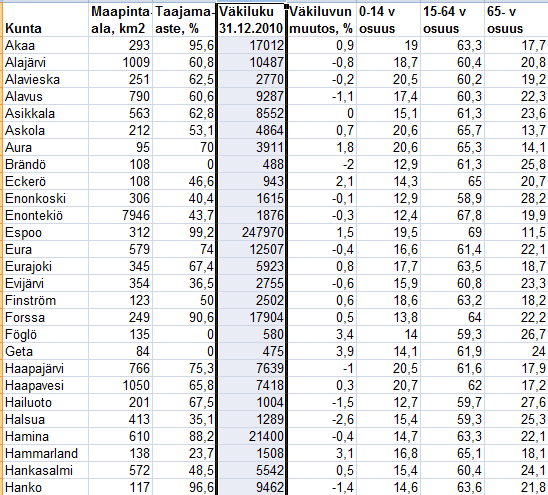

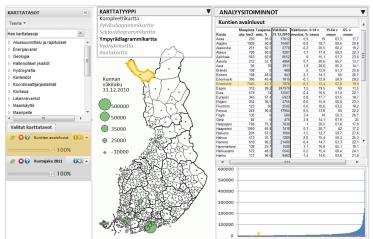

9 Tilastotiedon karttaliittymä Komponentit Kehyksen Julkaistava kehys koko tyyli Julkaisukieli: Julkaisukieli: suomi suomi Komponentti KARTTATYYPPI Koropleettikartta Pylväsdiagrammikartta Sektoridiagrammikartta Ympyrädiagrammikartta Vyöhykekartta Ruutukartta ANALYYSITOIMINNOT Kuntien avainluvut Kunnan väkiluku Kuntien avainluvut Kuntajako Ikkunointimallit

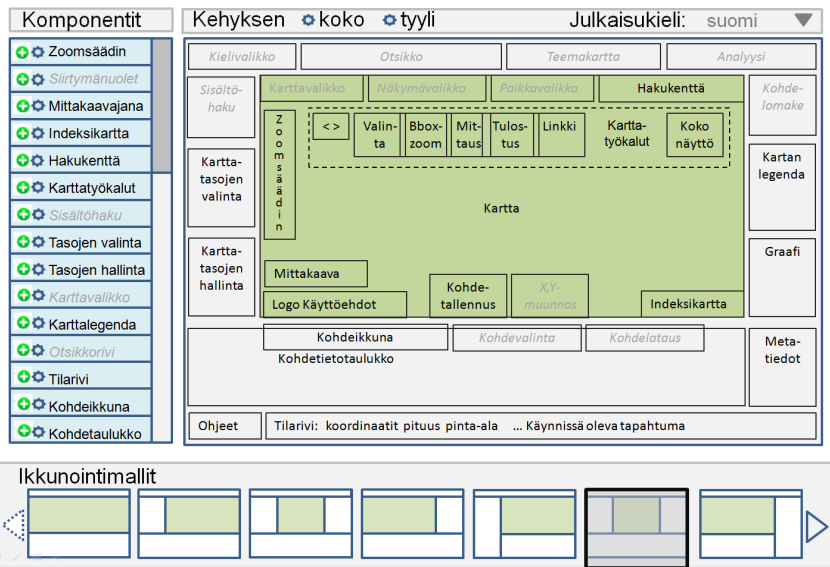

10 Toiminnot ja oletusrakenne Komponentit Zoomsäädin Siirtymänuolet Mittakaavajana Indeksikartta Hakukenttä Karttatyökalut Sisältöhaku Tasojen valinta Tasojen hallinta Karttavalikko Karttalegenda Otsikkorivi Tilarivi Kehyksen Julkaistava kehys koko tyyli Julkaisukieli: Julkaisukieli: suomi suomi Kielivalikko Otsikko Teemakartta Analyysi Sisältöhaku Karttatasojen valinta Karttatasojen hallinta Karttavalikko Z o o m s ä ä d i n Mittakaava Logo Käyttöehdot Kohdeikkuna Kohdetietotaulukko Näkymävalikko Bboxzoom Kohdetallennus Paikkavalikko Tulostus Kartta Linkki < > Valinta Mittaus X,Ymuunnos Kohdevalinta Karttatyökalut Hakukenttä Kohdelataus Koko näyttö Indeksikartta Kohdelomake Kartan legenda Graafi Metatiedot Kohdeikkuna Kohdetaulukko Ohjeet Tilarivi: koordinaatit pituus pinta-ala Käynnissä oleva tapahtuma Ikkunointimallit

11 Haasteita! Paikkatiedon palvelualusta on tavoitetilassa varsin laaja kokonaisuus erilaista toiminnallisuutta Paikkatietoinfrastruktuuri tarjoaa potentiaalisesti valtavan määrän erilaisia tietolähteitä, joita voi karttatasoina hyödyntää ja yhdistellä Uudet työkalut voivat mahdollistaa uuden tiedon johtamisen olemassa olevasta tiedosta, jolloin kokonaisuus on entistä laajempi Rakenteisessa muodossa saatavilla oleva paikkatieto voidaan periaatteessa visualisoida hyvin monella eri tavalla tai tarjota välineet uuden visualisoinnin määrittelemiseksi

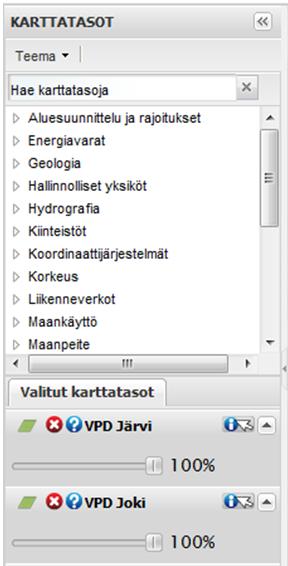

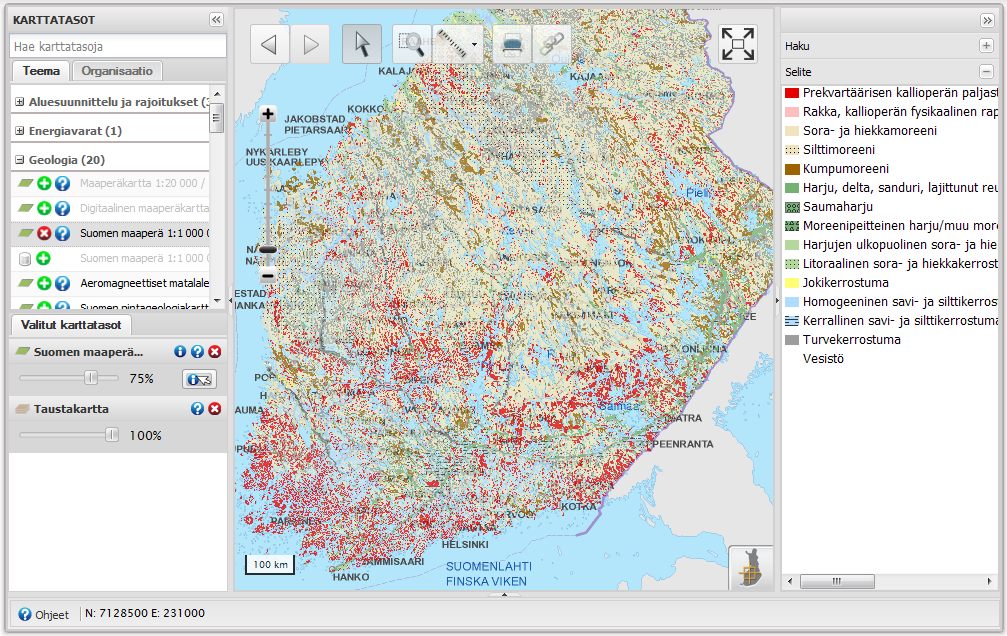

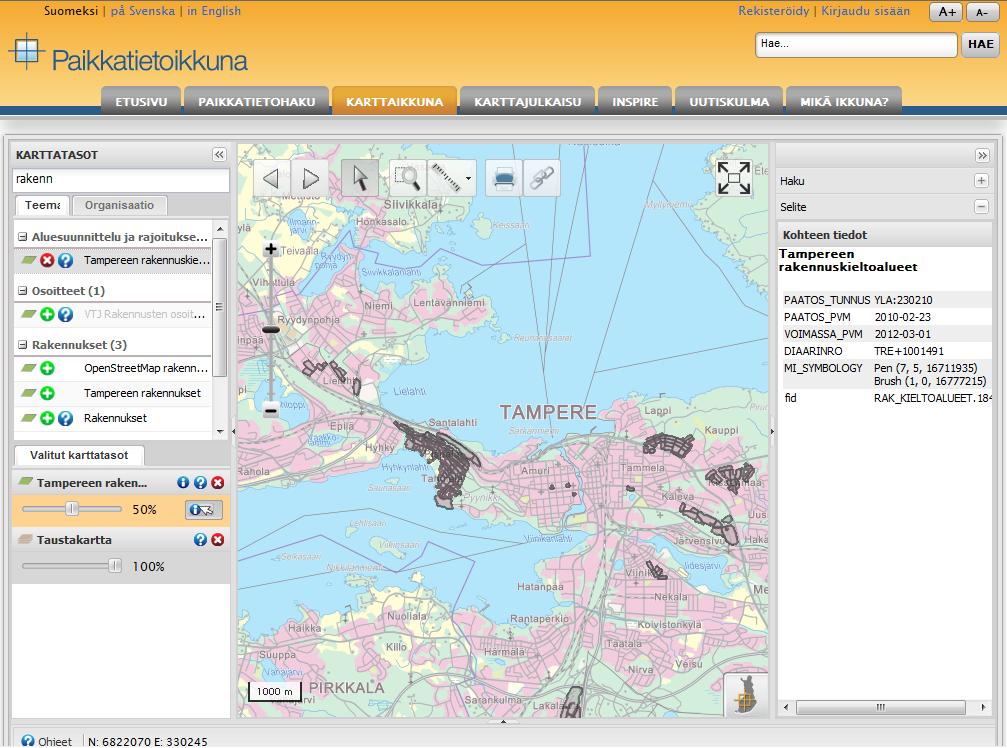

12 Nykyisen karttaikkunan komponentit Paikkatietoikkunan karttaikkunan käyttöliittymässä: Zoomsäädin Mittakaavajana Indeksikartta Hakukenttä Karttatyökalut Tasojen valinta Tasojen hallinta Karttalegenda Tilarivi Kohdeikkuna Kohdetaulukko Kohdetallennus

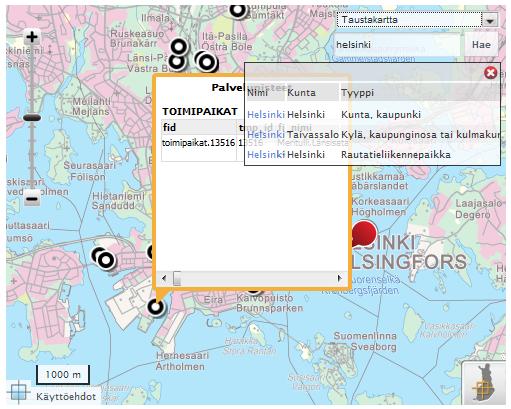

13 Nykyisen julkaistun karttaikkunan komponentit Nykyisen karttajulkaisun käyttöliittymässä voi olla: Zoomsäädin Mittakaavajana Indeksikartta Hakukenttä Karttatyökalut? Karttavalikko Kohdeikkuna Julkaistussa kartassa aina: Logo Käyttöehdot Julkaistaessa karttaikkunan kielen voi valita

14 Palvelualustan kehityspolku 1. Palvelualustan runko ja perustoiminnallisuus 2. Nykyisten komponenttien sovittaminen alustaan 3. Karttajulkaisun mahdollistaminen oletusarvoilla 4. Nykyisten komponenttien konfiguroinnin tuki 5. Uusien komponenttien toteuttaminen Toteuttaminen etenee Maanmittauslaitoksen Portti2-projektissa vuoden 2012 aikana. Yhteentoimivia komponentteja voi syntyä myös mm. SADe-ohjelman projekteissa ja muissa Oskari-lähdekoodia hyödyntävissä karttaliittymien kehittämishankkeissa.

15 Maanmittauslaitoksen rooli huolehtii Paikkatiedon palvelualustan tarjoamisesta julkisen hallinnon käyttöön huolehtii, että MML:n ja muiden paikkatiedon tuottajien kartat ja muut paikkatietoaineistot ovat alustan avulla hyödynnettävissä huolehtii Paikkatiedon palvelualustan ylläpidosta, kehittämisen koordinoinnista ja yhteistyösopimuksista huolehtii, että palvelu on saatavilla 24/7/365-periaatteella tarvittaessa ulkoistettuna pilvipalveluna skaalautuen ja kestäen suurenkin kuormituksen huolehtii, että palvelu viestii automaattisesti rajapintapalveluista huolehtiville osapuolille, mikäli jokin käytettävä rajapintapalvelu ei toimi normaalisti

16 Yleisen karttaliittymän kehittämisverkosto Palvelualusta Kehittämisverkosto muu avoimen lähdekoodin kehitys

17 Karttaliittymän yhteentoimivat komponentit Oskari, OpenSource Karttaikkuna Kielivalikko Otsikko Teemakartta Analyysi Sisältöhaku Karttavalikko Näkymävalikko Paikkavalikko Hakukenttä Kohdelomake Karttatasojen valinta Z o o m s ä ä d i n Bboxzoom < > Valinta Mittaus Tulostus Kartta Linkki Karttatyökalut Koko näyttö Kartan legenda Karttatasojen hallinta Mittakaava Logo Käyttöehdot Kohdetallennus X,Ymuunnos Indeksikartta Graafi Kohdeikkuna Kohdevalinta Kohdelataus Kohdetietotaulukko Metatiedot Ohjeet Tilarivi: koordinaatit pituus pinta-ala Käynnissä oleva tapahtuma

18

19 Maanmittauslaitoksen rooli huolehtii yleisen karttaliittymän avoimen lähdekoodin ja sen dokumentaation kokoamisesta, versioinnista ja julkaisemisesta kokoaa ja jakaa tietoa yleisen karttaliittymän ominaisuuksista ja tarpeista kokoaa ja jakaa tietoa käynnissä olevista ja suunnitelluista kehittämishankkeista testaa potentiaalisesti hyödynnettäviä ohjelmistoja tarjoaa yleisen karttaliittymän kehittämisen testausympäristön
