TAITAJA2001, ELEKTRONIIKKA TEHTÄVÄ 2, RAKENTELU Tehtävän laatija: Olavi Lähteinen Laitteen suunnittelu PMJ-Greenhill Oy ja Nokia

Koko: px
Aloita esitys sivulta:

Download "TAITAJA2001, ELEKTRONIIKKA TEHTÄVÄ 2, RAKENTELU 12.1.2001 Tehtävän laatija: Olavi Lähteinen Laitteen suunnittelu PMJ-Greenhill Oy ja Nokia"

Transkriptio

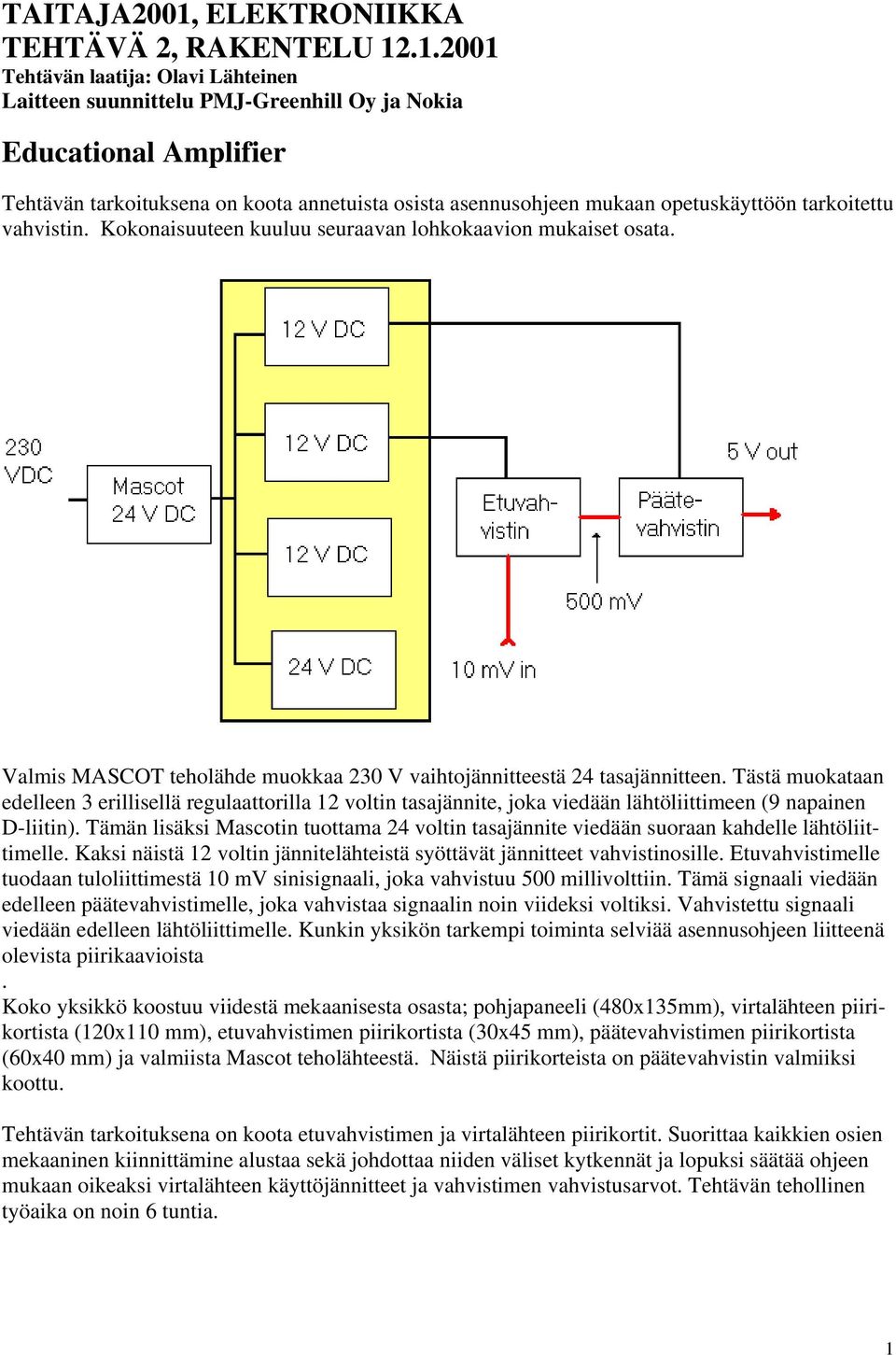

1 TAITAJA2001, ELEKTRONIIKKA TEHTÄVÄ 2, RAKENTELU Tehtävän laatija: Olavi Lähteinen Laitteen suunnittelu PMJ-Greenhill Oy ja Nokia Educational Amplifier Tehtävän tarkoituksena on koota annetuista osista asennusohjeen mukaan opetuskäyttöön tarkoitettu vahvistin. Kokonaisuuteen kuuluu seuraavan lohkokaavion mukaiset osata. Valmis MASCOT teholähde muokkaa 230 V vaihtojännitteestä 24 tasajännitteen. Tästä muokataan edelleen 3 erillisellä regulaattorilla 12 voltin tasajännite, joka viedään lähtöliittimeen (9 napainen D-liitin). Tämän lisäksi Mascotin tuottama 24 voltin tasajännite viedään suoraan kahdelle lähtöliittimelle. Kaksi näistä 12 voltin jännitelähteistä syöttävät jännitteet vahvistinosille. Etuvahvistimelle tuodaan tuloliittimestä 10 mv sinisignaali, joka vahvistuu 500 millivolttiin. Tämä signaali viedään edelleen päätevahvistimelle, joka vahvistaa signaalin noin viideksi voltiksi. Vahvistettu signaali viedään edelleen lähtöliittimelle. Kunkin yksikön tarkempi toiminta selviää asennusohjeen liitteenä olevista piirikaavioista. Koko yksikkö koostuu viidestä mekaanisesta osasta; pohjapaneeli (480x135mm), virtalähteen piirikortista (120x110 mm), etuvahvistimen piirikortista (30x45 mm), päätevahvistimen piirikortista (60x40 mm) ja valmiista Mascot teholähteestä. Näistä piirikorteista on päätevahvistin valmiiksi koottu. Tehtävän tarkoituksena on koota etuvahvistimen ja virtalähteen piirikortit. Suorittaa kaikkien osien mekaaninen kiinnittämine alustaa sekä johdottaa niiden väliset kytkennät ja lopuksi säätää ohjeen mukaan oikeaksi virtalähteen käyttöjännitteet ja vahvistimen vahvistusarvot. Tehtävän tehollinen työaika on noin 6 tuntia. 1

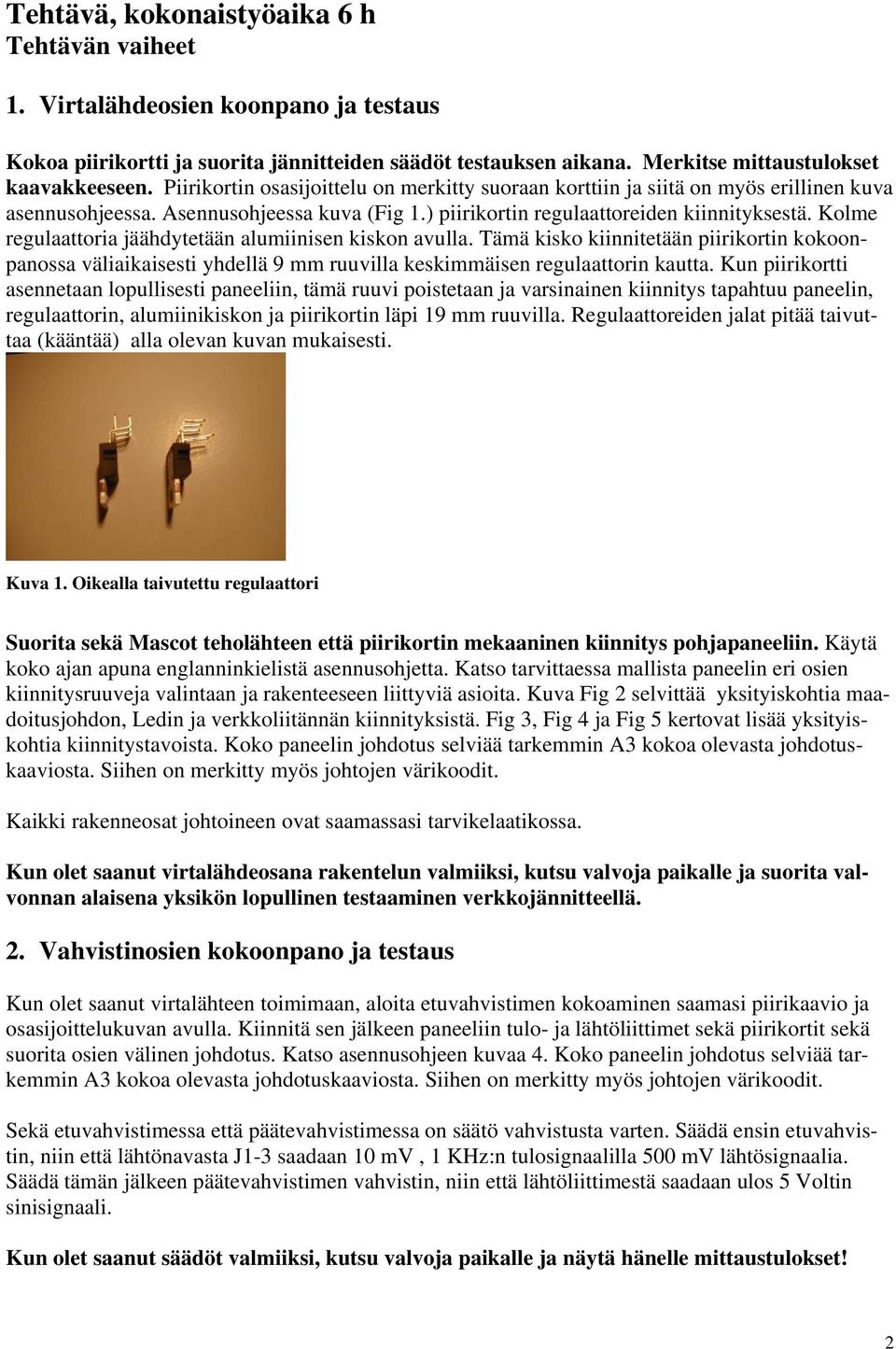

2 Tehtävä, kokonaistyöaika 6 h Tehtävän vaiheet 1. Virtalähdeosien koonpano ja testaus Kokoa piirikortti ja suorita jännitteiden säädöt testauksen aikana. Merkitse mittaustulokset kaavakkeeseen. Piirikortin osasijoittelu on merkitty suoraan korttiin ja siitä on myös erillinen kuva asennusohjeessa. Asennusohjeessa kuva (Fig 1.) piirikortin regulaattoreiden kiinnityksestä. Kolme regulaattoria jäähdytetään alumiinisen kiskon avulla. Tämä kisko kiinnitetään piirikortin kokoonpanossa väliaikaisesti yhdellä 9 mm ruuvilla keskimmäisen regulaattorin kautta. Kun piirikortti asennetaan lopullisesti paneeliin, tämä ruuvi poistetaan ja varsinainen kiinnitys tapahtuu paneelin, regulaattorin, alumiinikiskon ja piirikortin läpi 19 mm ruuvilla. Regulaattoreiden jalat pitää taivuttaa (kääntää) alla olevan kuvan mukaisesti. Kuva 1. Oikealla taivutettu regulaattori Suorita sekä Mascot teholähteen että piirikortin mekaaninen kiinnitys pohjapaneeliin. Käytä koko ajan apuna englanninkielistä asennusohjetta. Katso tarvittaessa mallista paneelin eri osien kiinnitysruuveja valintaan ja rakenteeseen liittyviä asioita. Kuva Fig 2 selvittää yksityiskohtia maadoitusjohdon, Ledin ja verkkoliitännän kiinnityksistä. Fig 3, Fig 4 ja Fig 5 kertovat lisää yksityiskohtia kiinnitystavoista. Koko paneelin johdotus selviää tarkemmin A3 kokoa olevasta johdotuskaaviosta. Siihen on merkitty myös johtojen värikoodit. Kaikki rakenneosat johtoineen ovat saamassasi tarvikelaatikossa. Kun olet saanut virtalähdeosana rakentelun valmiiksi, kutsu valvoja paikalle ja suorita valvonnan alaisena yksikön lopullinen testaaminen verkkojännitteellä. 2. Vahvistinosien kokoonpano ja testaus Kun olet saanut virtalähteen toimimaan, aloita etuvahvistimen kokoaminen saamasi piirikaavio ja osasijoittelukuvan avulla. Kiinnitä sen jälkeen paneeliin tulo- ja lähtöliittimet sekä piirikortit sekä suorita osien välinen johdotus. Katso asennusohjeen kuvaa 4. Koko paneelin johdotus selviää tarkemmin A3 kokoa olevasta johdotuskaaviosta. Siihen on merkitty myös johtojen värikoodit. Sekä etuvahvistimessa että päätevahvistimessa on säätö vahvistusta varten. Säädä ensin etuvahvistin, niin että lähtönavasta J1-3 saadaan 10 mv, 1 KHz:n tulosignaalilla 500 mv lähtösignaalia. Säädä tämän jälkeen päätevahvistimen vahvistin, niin että lähtöliittimestä saadaan ulos 5 Voltin sinisignaali. Kun olet saanut säädöt valmiiksi, kutsu valvoja paikalle ja näytä hänelle mittaustulokset! 2

3 Arvioinnin perusteet Suorituksessa arvioidaan seuraavat seikat: 1. Virtalähdepuoli valmis ja toimii (mittaustulokset, testaustapa) 10 pistettä 2. Vahvistinosat valmiina ja toimivat oikein (mit.tul. testaustapa) Piirikorttien juotokset (laatu 10 portainen asteikko) Piirikorttien osien asennustapa (oikeellisuus, laatu) Verkkoliitäntä ja johto (oikeellisuus, laatu) 5 6. Maadoituksen teko (oikeellisuus, laatu) 5 7. Audioliittimien juotokset (oikeellisuus, laatu) 5 8. LED-johto (oikeellisuus, laatu) 5 9. Paneelin osien mekaaninen kiinnitys ja johdotuksen yleissiisteys (oikeellisuus, laatu) 10 YHTEENSÄ 70 pistettä Huom! Juotosten arvioinnissa 10-portainen asteikko: Perfect = 10 points Täydellinen Very good = 9 points Erittäin hyvä Good = 8 points Hyvä Rather good = 7 points Kohtalaisen hyvä Sufficient = 6 points Tyydyttävä Medium = 5 points Keskitasoinen Weak = 4 points Heikko Insufficient = 3 points Epätyydyttävä Very bad = 2 points Erittäin huono Zero = 1 point Nolla 3

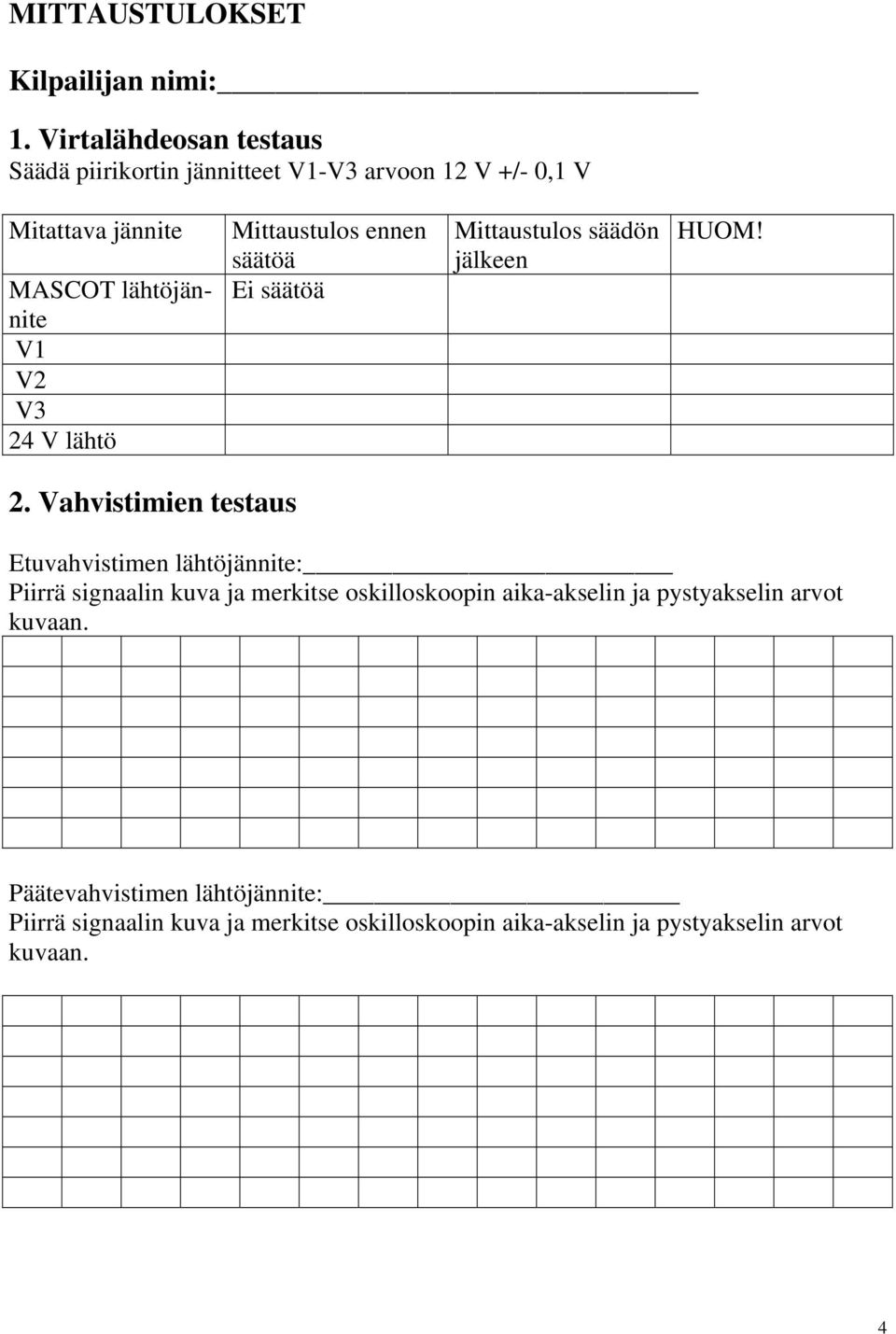

4 MITTAUSTULOKSET Kilpailijan nimi: 1. Virtalähdeosan testaus Säädä piirikortin jännitteet V1-V3 arvoon 12 V +/- 0,1 V Mitattava jännite MASCOT lähtöjännite V1 V2 V3 24 V lähtö Mittaustulos ennen säätöä Ei säätöä Mittaustulos säädön jälkeen HUOM! 2. Vahvistimien testaus Etuvahvistimen lähtöjännite: Piirrä signaalin kuva ja merkitse oskilloskoopin aika-akselin ja pystyakselin arvot kuvaan. Päätevahvistimen lähtöjännite: Piirrä signaalin kuva ja merkitse oskilloskoopin aika-akselin ja pystyakselin arvot kuvaan. 4

5 ARVIOINTIKAAVAKE, , Taitaja2001, elektroniikka Kilpailijan nimi: Arviointikohde Pisterajat Pisteet Huomioita työn aikana 1.Piirikorttien juotokset Piirikorttien osien asennus 2.1. Osien ulkonäkö Maadoitusranneke Paneelin osien mek. Kiinnitys ja johdotus 2.1. Piirikortti ja jäähdytys Audiojohdot Virtalähde valmis ja toimii 4.1. V1-V3 OK V OK Verkkoliitäntä ja johto Maadoituksen teko LED-johto Vahvistinosat OK Etuvahvistin OK 0-7 Päätevahvistin antaa 5V Audioliittimen juotos 0-5 YHEENSÄ 70 pistettä Lopulliset pisteet: Tuomarin allekirjoitus: Tuomarin allekirjoitus: 5

6 GREENHILL PRODUCTION Power Unit For Test Rack TVi9714 Universal Input HW Ver 1.4 Assembly Instruction

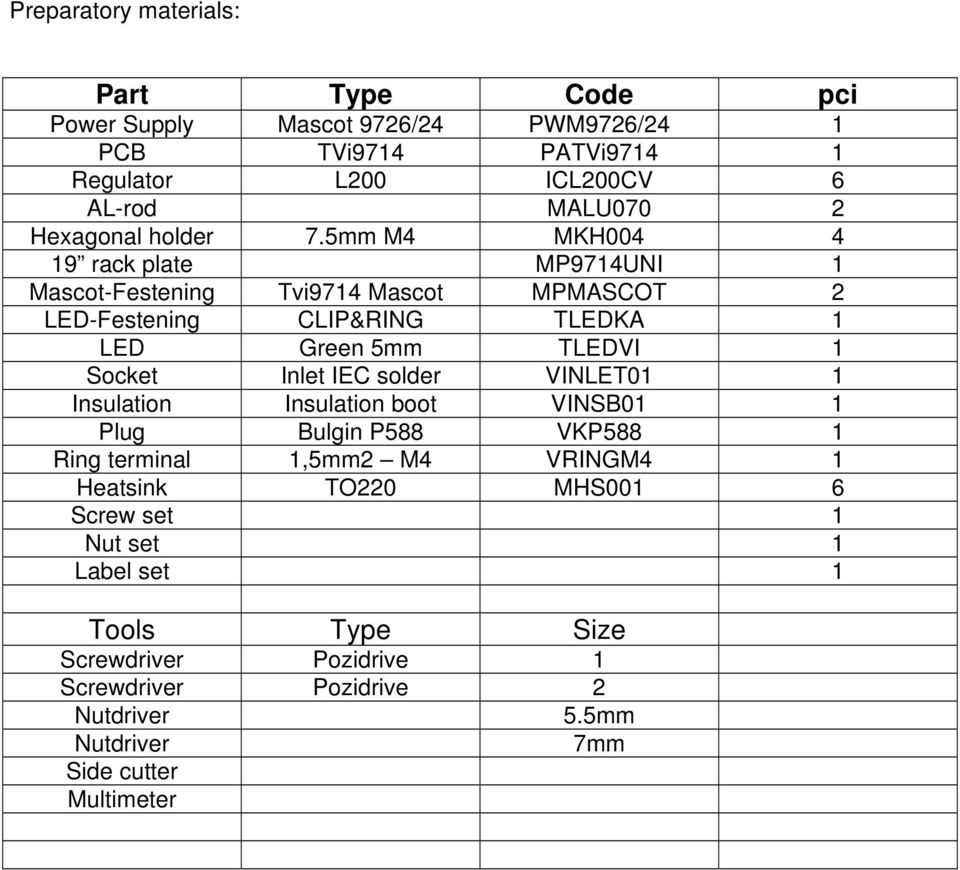

7 Preparatory materials: Part Type Code pci Power Supply Mascot 9726/24 PWM9726/24 1 PCB TVi9714 PATVi Regulator L200 ICL200CV 6 AL-rod MALU070 2 Hexagonal holder 7.5mm M4 MKH rack plate MP9714UNI 1 Mascot-Festening Tvi9714 Mascot MPMASCOT 2 LED-Festening CLIP&RING TLEDKA 1 LED Green 5mm TLEDVI 1 Socket Inlet IEC solder VINLET01 1 Insulation Insulation boot VINSB01 1 Plug Bulgin P588 VKP588 1 Ring terminal 1,5mm2 M4 VRINGM4 1 Heatsink TO220 MHS001 6 Screw set 1 Nut set 1 Label set 1 Tools Type Size Screwdriver Pozidrive 1 Screwdriver Pozidrive 2 Nutdriver 5.5mm Nutdriver 7mm Side cutter Multimeter

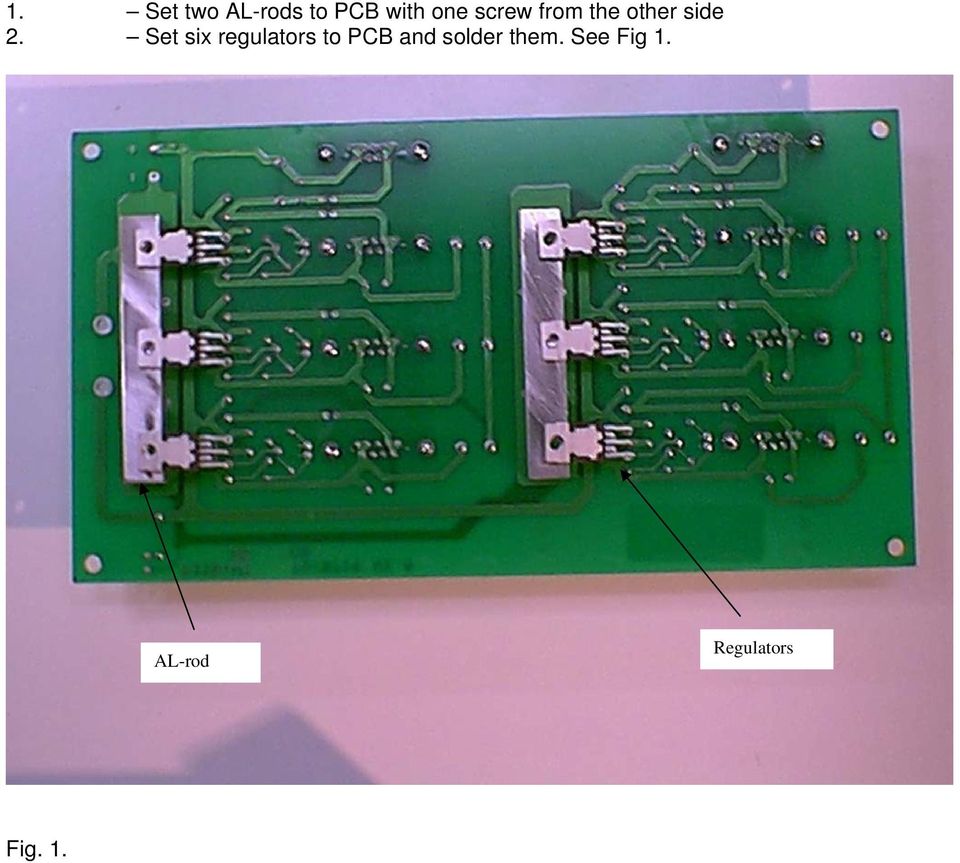

8 1. Set two AL-rods to PCB with one screw from the other side 2. Set six regulators to PCB and solder them. See Fig 1. AL-rod Regulators Fig. 1.

9 3. Install socket, LED and four pieces MKH004 to 19 rack plates. See Fig 2. Hexagonal holder. MKH004 Fig. 2. LED Socket

10 4. Install power supply to 19 rack plates with four hardened steel screws 5. Solder cables and insulate cables with heat shrink between power supply and socket, remember insulation boot. See Fig 3. Hardened Steel Screws Note: Install very carefully. Device safety is depending to this ground wire. Heat Shrinks Insulation Boot Fig. 3.

11 6. Install PCB to 19 rack plate and screw trough to AL-rod with six pieces 4*15 screws. Remember remove one screw from the other side. 7. Screw four nuts to PCB 8. Set heatsinks and install them with plate and nut. See Fig 4. Heatsink PCB-Nut Fig. 4.

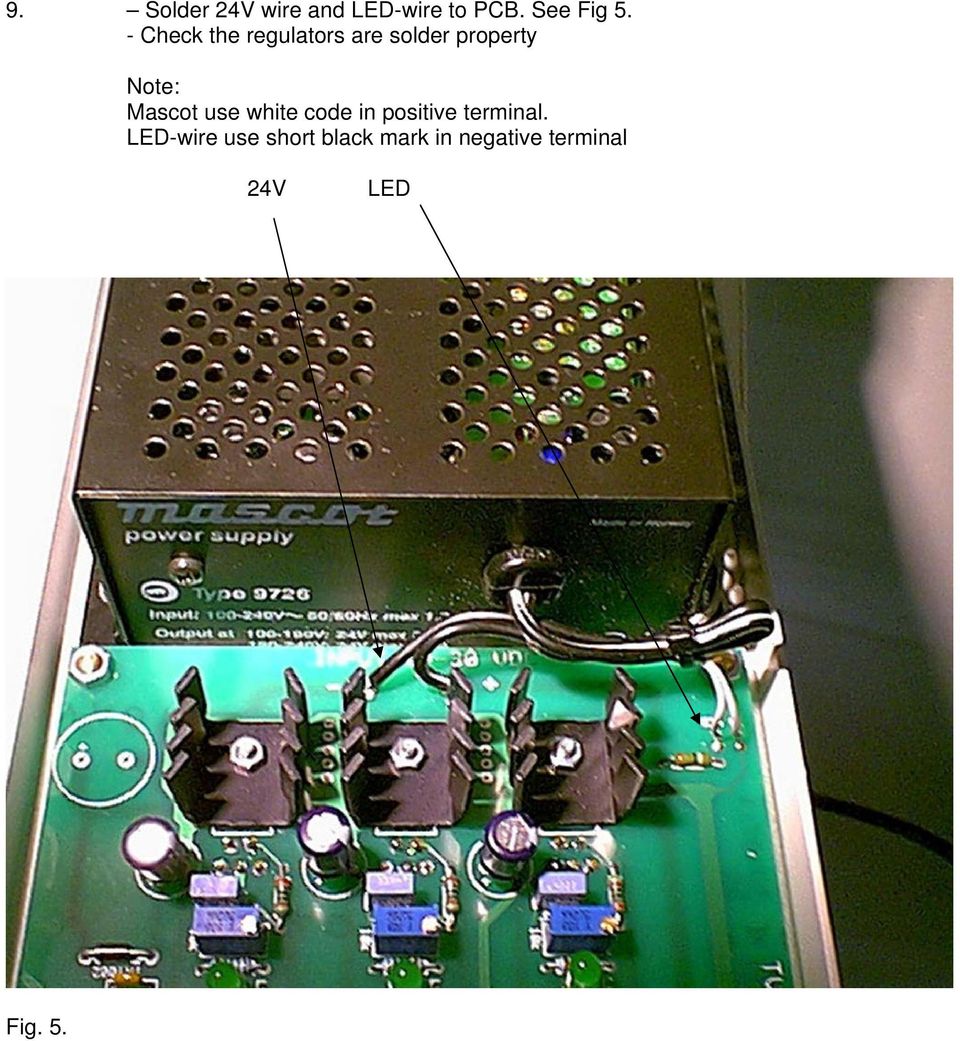

12 9. Solder 24V wire and LED-wire to PCB. See Fig 5. - Check the regulators are solder property Note: Mascot use white code in positive terminal. LED-wire use short black mark in negative terminal 24V LED Fig. 5.

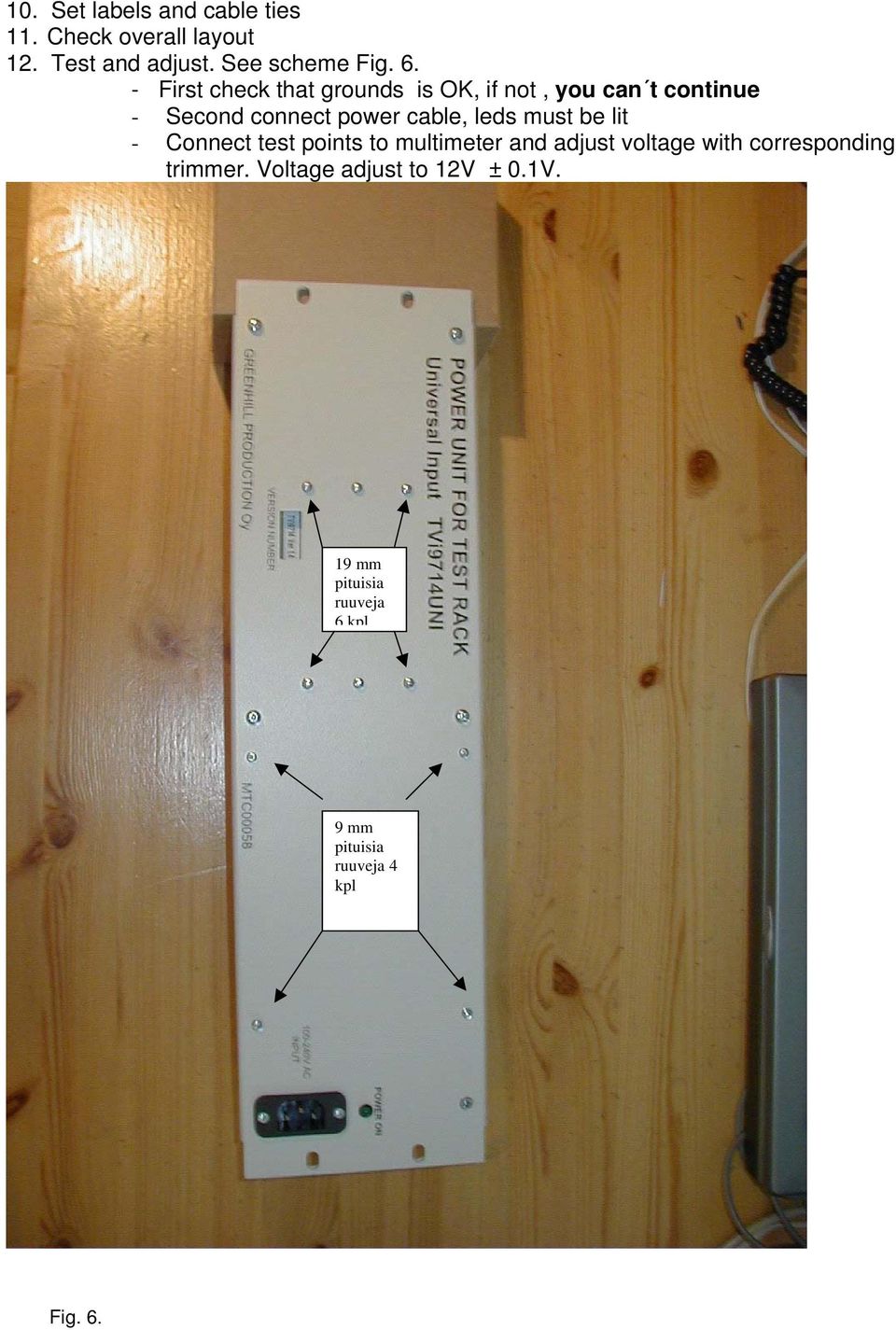

13 10. Set labels and cable ties 11. Check overall layout 12. Test and adjust. See scheme Fig First check that grounds is OK, if not, you can t continue - Second connect power cable, leds must be lit - Connect test points to multimeter and adjust voltage with corresponding trimmer. Voltage adjust to 12V ± 0.1V. 19 mm pituisia ruuveja 6kpl 9 mm pituisia ruuveja 4 kpl Fig. 6.
